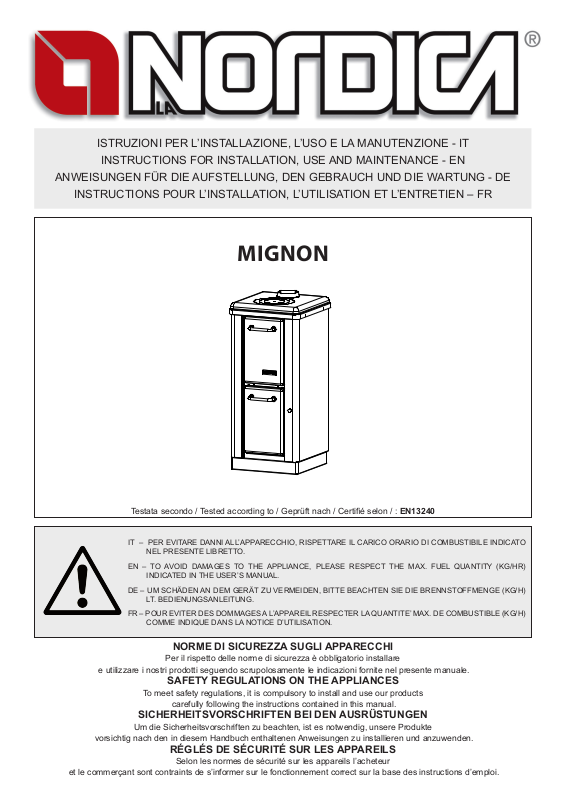

La Nordica MIGNON User guide
ISTRUZIONI PER L’INSTALLAZIONE, L’USO E LA MANUTENZIONE - IT
INSTRUCTIONS FOR INSTALLATION, USE AND MAINTENANCE - EN
ANWEISUNGEN FÜR DIE AUFSTELLUNG, DEN GEBRAUCH UND DIE WARTUNG - DE
INSTRUCTIONS POUR L’INSTALLATION, L’UTILISATION ET L’ENTRETIEN – FR
MIGNON
Testata secondo / Tested according to / Geprüft nach / Certié selon / : EN13240
IT – PER EVITARE DANNI ALL’APPARECCHIO, RISPETTARE IL CARICO ORARIO DI COMBUSTIBILE INDICATO
NEL PRESENTE LIBRETTO.
EN – TO AVOID DAMAGES TO THE APPLIANCE, PLEASE RESPECT THE MAX. FUEL QUANTITY (KG/HR)
INDICATED IN THE USER’S MANUAL.
DE – UM SCHÄDEN AN DEM GERÄT ZU VERMEIDEN, BITTE BEACHTEN SIE DIE BRENNSTOFFMENGE (KG/H)
LT. BEDIENUNGSANLEITUNG.
FR – POUR EVITER DES DOMMAGES A L’APPAREIL RESPECTER LA QUANTITE’ MAX. DE COMBUSTIBLE (KG/H)
COMME INDIQUE DANS LA NOTICE D’UTILISATION.
NORME DI SICUREZZA SUGLI APPARECCHI
Per il rispetto delle norme di sicurezza è obbligatorio installare
e utilizzare i nostri prodotti seguendo scrupolosamente le indicazioni fornite nel presente manuale.
SAFETY REGULATIONS ON THE APPLIANCES
To meet safety regulations, it is compulsory to install and use our products
carefully following the instructions contained in this manual.
SICHERHEITSVORSCHRIFTEN BEI DEN AUSRÜSTUNGEN
Um die Sicherheitsvorschriften zu beachten, ist es notwendig, unsere Produkte
vorsichtig nach den in diesem Handbuch enthaltenen Anweisungen zu installieren und anzuwenden.
RÉGLÉS DE SÉCURITÉ SUR LES APPAREILS
Selon les normes de sécurité sur les appareils l’acheteur
et le commerçant sont contraints de s’informer sur le fonctionnement correct sur la base des instructions d’emploi.
MIGNON
DICHIARAZIONE DI CONFORMITA’ DEL COSTRUTTORE
Oggetto: Assenza di amianto e cadmio
Si dichiara che tutti i nostri apparecchi vengono assemblati con materiali che non presentano parti di amianto o suoi derivati
e che nel materiale d’apporto utilizzato per le saldature non è presente/utilizzato in nessuna forma il cadmio, come previsto
dalla norma di riferimento.
Oggetto: Regolamento CE n. 1935/2004
Si dichiara che in tutti gli apparecchi da noi prodotti, i materiali destinati a venire a contatto con i cibi sono adatti all’uso
alimentari, in conformità al Regolamento CE in oggetto.
DECLARATION OF CONFORMITY OF THE MANUFACTURER
Object: Absence of asbestos and cadmium
We declare that the materials used for the assembly of all our appliances are without asbestos parts or asbestos derivates
and that in the material used for welding, cadmium is not present, as prescribed in relevant norm.
Object: CE n. 1935/2004 regulation.
We declare that in all products we produce, the materials which will get in touch with food are suitable for alimentary use,
according to the a.m. CE regulation.
KONFORMITÄTSERKLÄRUNG DES HERSTELLERS
Betreff: Fehlen von Asbest und Kadmium
Wir bestätigen, dass die verwendeten Materialen oder Teilen für die Herstellung der La Nordica Geräte ohne Asbest und
Derivat sind und auch das Lot für das Schweißen immer ohne Kadmium ist.
Betreff: Ordnung CE n. 1935/2004.
Wir erklären in alleiniger Verantwortung, dass die Materialen der Teile, die für den Kontakt mit Lebensmitteln vorgesehen
sind, für die Nahrungsbenutzung geeignet sind und der Richtlinien CE n. 1935/2004 erfüllen.
DÉCLARATION DE CONFORMITÉ DU CONSTRUCTEUR
Objet: Absence d’amiante et de cadmium
Nous déclarons que tous nos appareils sont assemblés avec des matériaux ne comportant pas de parties en amiante ou ses
dérivés et que dans le matériau d’apport utilisé pour les soudures le cadmium n’est pas présent ni utilisé sous aucune forme
que ce soit, comme il est prévu par la norme de référence.
Objet: Règlement CE n. 1935/2004
Nous déclarons que tous nos produits, les matériaux destinés à entrer en contact avec les aliments sont indiqués pour
l’usage des aliments, conformément au Règlement CE cité à l’objet.
1190000 - IT - EN - DE - FR 3
MIGNON
1. DATI TECNICI ..................................................................................................................................................................................6
IT - INDICE
2. AVVERTENZE GENERALI .............................................................................................................................................................6
3. NORME PER L’INSTALLAZIONE ...................................................................................................................................................6
4. SICUREZZA ANTINCENDIO ...........................................................................................................................................................7
4.1. PRONTO INTERVENTO .................................................................................................................................................................................7
5. DESCRIZIONE TECNICA ................................................................................................................................................................7
6. CANNA FUMARIA ...........................................................................................................................................................................8
6.1. COMIGNOLO ..................................................................................................................................................................................................8
6.2. COLLEGAMENTO AL CAMINO ......................................................................................................................................................................8
6.3. COLLEGAMENTO ALLA CANNA FUMARIA DI UN CAMINETTO O FOCOLARE APERTO .........................................................................8
8. AFFLUSSO D’ARIA NEL LUOGO D’INSTALLAZIONE DURANTE LA COMBUSTIONE ............................................................. 9
7. COMBUSTIBILI AMMESSI / NON AMMESSI ................................................................................................................................. 9
9. ACCENSIONE ...............................................................................................................................................................................10
9.1. ACCENSIONE a BASSE EMISSIONI ...........................................................................................................................................................10
10. FUNZIONAMENTO NORMALE .................................................................................................................................................... 11
10.1. USO DEL FORNO (dove presente) .............................................................................................................................................................. 11
10.2. FUNZIONAMENTO NEI PERIODI DI TRANSIZIONE .................................................................................................................................. 11
11. FERMO ESTIVO ............................................................................................................................................................................ 11
12. MANUTENZIONE E CURA ............................................................................................................................................................12
12.1. PRODOTTI VERNICIATI ...............................................................................................................................................................................12
12.2. PRODOTTI SMALTATI ..................................................................................................................................................................................12
12.3. COMPONENTI CROMATI ............................................................................................................................................................................12
12.4. CENTRINO E CERCHI ................................................................................................................................................................................12
12.5. PULIZIA CASSETTO CENERE ....................................................................................................................................................................12
12.6. PULIZIA CANNA FUMARIA ..........................................................................................................................................................................12
13. DETERMINAZIONE DELLA POTENZA TERMICA .......................................................................................................................12
15. DIMENSIONI ..................................................................................................................................................................................40
1. TECHNICAL DATA ........................................................................................................................................................................13
EN - CONTENTS
2. GENERAL PRECAUTIONS ..........................................................................................................................................................13
3. INSTALLATION REGULATIONS ..................................................................................................................................................13
4. FIRE SAFETY ................................................................................................................................................................................14
4.1. IN A EMERGENCY .......................................................................................................................................................................................14
5. TECHNICAL DESCRIPTION .........................................................................................................................................................14
6. FLUE ..............................................................................................................................................................................................15
6.1. CHIMNEY POT .............................................................................................................................................................................................15
6.2. CONNECTION TO THE CHIMNEY ..............................................................................................................................................................15
6.3. CONNECTING A FIREPLACE OR OPEN HEARTH TO THE FLUE ............................................................................................................15
8. AIR FLOW IN THE PLACE OF INSTALLATION DURING COMBUSTION .................................................................................16
7. ALLOWED / NOT ALLOWED FUELS ...........................................................................................................................................16
9. LIGHTING ......................................................................................................................................................................................17
9.1. LOW EMISSION re lighting .........................................................................................................................................................................17
10. NORMAL OPERATION .................................................................................................................................................................18
10.1. USE OF THE OVEN (If present) ...................................................................................................................................................................18
10.2. OPERATION IN TRANSITION PERIODS ....................................................................................................................................................18
11. SUMMER STOP.............................................................................................................................................................................18
12. MAINTENANCE AND CARE .........................................................................................................................................................19
12.1. VARNISHED PRODUCTS ...........................................................................................................................................................................19
12.2. ENAMELLED PRODUCTS ...........................................................................................................................................................................19
12.3. CHROMIUM-COMPONENTS .......................................................................................................................................................................19
12.4. CAST IRON TOP and the HOT PLATES ......................................................................................................................................................19
12.5. CLEANING OUT THE ASHES ......................................................................................................................................................................19
12.6. CLEANING THE FLUE .................................................................................................................................................................................19
13. CALCULATION OF THE THERMAL POWER .............................................................................................................................. 19
14. DIMENSIONS SHEETS .................................................................................................................................................................38
4 1190000 - IT - EN - DE - FR
MIGNON
1. TECHNISCHE DATEN ...................................................................................................................................................................20
DE - INHALTSVERZEICHNIS
2. ALLGEMEINE HINWEISE ............................................................................................................................................................20
3. INSTALLATIONSVORSCHRIFTEN ..............................................................................................................................................20
4. BRANDSCHUTZ ............................................................................................................................................................................21
4.1. SOFORTIGES EINSCHREITEN ...................................................................................................................................................................21
5. TECHNISCHE BESCHREIBUNG .................................................................................................................................................21
6. RAUCHABZUG .............................................................................................................................................................................22
6.1. SCHORNSTEINPOSITION ...........................................................................................................................................................................22
6.2. ANSCHLUSS AN DEN SCHORNSTEIN .......................................................................................................................................................22
6.3. ANSCHLUSS AN DEN RAUCHABZUG EINES OFFENEN KAMINS ...........................................................................................................22
8. LUFTZUSTROM AM INSTALLATIONSORT WÄHREND DER VERBRENNUNG .......................................................................23
7. ZULÄSSIGE / UNZULÄSSIGE BRENNSTOFFE ..........................................................................................................................23
9. ANFEUERUNG ..............................................................................................................................................................................24
9.1. EMISSIONSARMES Anfeuern ......................................................................................................................................................................24
10. NORMALER BETRIEB ..................................................................................................................................................................25
10.1. BACKEN (wenn anwesend) ..........................................................................................................................................................................25
10.2. BETRIEB IN DEN ÜBERGANGSPERIODEN ...............................................................................................................................................25
11. SOMMERPAUSE ...........................................................................................................................................................................25
12. WARTUNG UND PFLEGE ............................................................................................................................................................26
12.1. LACKIERTE PRODUKTE .............................................................................................................................................................................26
12.2. EMAILLIERTE PRODUKTE ..........................................................................................................................................................................26
12.3. VERCHROMTE TEILE AUFGRUND ............................................................................................................................................................26
12.4. GUSSTEILE und RINGE ..............................................................................................................................................................................26
12.5. REINIGUNG DES ASCHENKASTEN ...........................................................................................................................................................26
12.6. REINIGUNG DES SCHORNSTEINROHRES ...............................................................................................................................................26
13. FESTSTELLUNG DER WÄRMELEISTUNG ................................................................................................................................. 26
14. MAßE .............................................................................................................................................................................................38
1. DONNÉES TECHNIQUES .............................................................................................................................................................27
FR - TABLE DES MATIÈRES
2. AVERTISSEMENTS GENERAUX .................................................................................................................................................27
3. RÉGLÉS POUR LA MISE EN PLACE ..........................................................................................................................................27
4. SÉCURITÉ CONTRE LES INCENDIES ........................................................................................................................................28
4.1. INTERVENTION RAPIDE .............................................................................................................................................................................28
5. DESCRIPTION TECHNIQUE ........................................................................................................................................................28
6. CONDUIT DE LA CHEMINÉE .......................................................................................................................................................29
6.1. POSITION DU POT DE LA CHEMINÉE .......................................................................................................................................................29
6.2. CONNEXION AVEC LA CHEMINÉE .............................................................................................................................................................29
6.3. CONNEXION AU CONDUIT DE FUMÉE D’UNE CHEMINÉE OU D’UN FOYER OUVERT ........................................................................29
8. AMENÉE D’AIR DANS LE LIEU DE LA MISE EN PLACE DURANT LA COMBUSTION ........................................................... 30
7. COMBUSTIBLES ADMIS / NON ADMIS ......................................................................................................................................30
9. ALLUMAGE ...................................................................................................................................................................................31
9.1. Allumage à BASSES ÉMISSIONS ................................................................................................................................................................31
10. FONCTIONNEMENT NORMAL ....................................................................................................................................................32
10.1. UTILISATION DU FOUR (où présent) ..........................................................................................................................................................32
10.2. FONCTIONNEMENT PENDANT LES PÉRIODES DE TRANSITION .........................................................................................................32
11. ARRÊT PENDANT L’ÉTÉ .............................................................................................................................................................32
12. ENTRETIEN ET SOIN ...................................................................................................................................................................33
12.1. PRODUITS VERNIS .....................................................................................................................................................................................33
12.2. PRODUITS ÉMAILLES .................................................................................................................................................................................33
12.3. PIÈCES CHROMÉES ...................................................................................................................................................................................33
12.4. PLAQUE ET CERCLES ...............................................................................................................................................................................33
12.5. NETTOYAGE TIROIR DES CENDRES ........................................................................................................................................................33
12.6. NETTOYAGE DU TUYAU D’ÉVACUATION DE LA FUMÉE .........................................................................................................................33
13. DÉTERMINATION DE LA PUISSANCE THERMIQUE ................................................................................................................ 33
14. DIMENSIONS ................................................................................................................................................................................37
1190000 - IT - EN - DE - FR 5
1. DATI TECNICI
MIGNON
MIGNON
Denizione:secondo
Sistemacostruttivo
Potenzanominale(utile)inkW
Rendimentoin%
Diametrotuboscarico fumiinmm
Canna fumariaaltezza≥(m)-dimensionimin(mm)
Depressione arendimentocaloriconominaleinPa
Consumo orario
COmisuratoal13%diossigenoin%
Emissione gas di scaricoing/s-legna
Temperatura gas di scarico
Presa aria esterna
Dimensioni bocca fuoco
Dimensioni focolareinmm(LxHxP)
Dimensioni fornoinmm(LxHxP)
Tipo di griglia Grigliapiana
Altezzainmm
Larghezzainmm
Profonditàinmm
PesoinKg CapitoloDIMENSIONI
Distanze di sicurezza antincendio CapitoloSICUREZZA
3
riscaldabili(30kcal/hxm3)(#)
m
legnainKg/h(legna20%umidità)
nelmezzoin°C-legna
Øinmm(supercieminimacm2)
inmm(LxH)
EN 13240
2
4
53,5
100
4-200x200Ø200
12 (1,2mmH2O)
1,8
0,42
13,26
297
120(100cm2)
190x165
240x405x235
/
817
378
417
115
(#) Perediciilcuiisolamentotermicononcorrispondealledisposizionisullaprotezionedelcalore,ilvolumediriscaldamentoè:
tipodicostruzionefavorevole(30Kcal/hxm3);tipodicostruzionemenofavorevole(40Kcal/hxm3);tipodicostruzionesfavorevole
(50Kcal/hxm3).
Conunisolamentotermicosecondolenormesulrisparmioenergeticoilvolumeriscaldatoèmaggiore.Conunriscaldamentotemporaneo,
incasodiinterruzionisuperioria8h,lacapacitàdiriscaldamentodiminuiscedel25%circa.
2. AVVERTENZE GENERALI
La responsabilità de La NORDICA S.p.A. è limitata alla fornitura dell’apparecchio.
Ilsuo impianto va realizzato in modo conforme alla regola dell’arte, secondo le prescrizionidelle presentiistruzioni e le regole della
professione,dapersonalequalicato,cheagisceanomediimpreseadatteadassumerel’interaresponsabilitàdell’insiemedell’impianto.
La NORDICA S.p.A. non è responsabile del prodotto modicato senza autorizzazione e tanto meno per l’uso di ricambi non
originali.
E’ OBBLIGATORIO rispettare norme nazionali ed europee, disposizioni locali o in materia edilizia, nonché regolamentazioni
antincendio.
NON SI POSSONO EFFETTUARE MODIFICHE ALL’APPARECCHIO. Non vi sarà responsabilità da parte de La NORDICA S.p.A. in
caso di mancato rispetto di tali precauzioni.
3. NORME PER L’INSTALLAZIONE
L’installazionedelProdottoedegliequipaggiamentiausiliari,relativiall’impiantodiriscaldamento,deveessereconformeatutteleNorme
eRegolamentazioniattualiedaquantoprevistodallaLegge.
L’installazione,irelativicollegamentidell’impianto, lamessainservizioelavericadelcorrettofunzionamentodevonoessereeseguiti
aregola d’arteda personaleprofessionalmente preparatonel pienorispetto dellenorme vigenti,sia nazionali,regionali, provincialie
comunalipresentinelpaeseincuièstatoinstallatol’apparecchio,nonchédellepresentiistruzioni.
L’installazione deve essere eseguita da personale autorizzato, che dovrà rilasciare all’acquirente una dichiarazione di conformità
dell’impianto,ilqualesiassumeràl’interaresponsabilitàdell’installazionedenitivaedelconseguentebuonfunzionamentodelprodotto
installato.
LaProdotto èassemblatoeprontoper l’allacciamentoedeveesserecollegata medianteunraccordoall’esistentecanna fumariadella
casa.Ilraccordodeveesserepossibilmentecorto,rettilineo,orizzontaleoposizionatoleggermenteinsalita.Icollegamentidevonoessere
atenutastagna.
Primadell’installazioneeseguireleseguentiveriche:
• Accertarsicheilpavimentopossasostenereilpesodell’apparecchioeprovvedereadunadeguatoisolamentonelcasosiacostruito
inmaterialeinammabile(DIMENSIONI SECONDO L’ORDINAMENTO REGIONALE).
6 1190000-IT-EN-DE-FR
MIGNON
• Assicurarsi che nella stanza dove sarà installato vi sia una ventilazione adeguata, a tale proposito è fondamentale prestare
attenzione a nestre e porte con chiusura stagna (guarnizioni di tenuta).
• Evitare l’installazione in locali con presenza di condotti di ventilazione collettivo, cappe con o senza estrattore, apparecchi a gas
di tipo B, pompe di calore o la presenza di apparecchi il cui funzionamento contemporaneo possa mettere in depressione il locale
(rif. Norma UNI 10683)
• Accertarsi che la canna fumaria e i tubi a cui verrà collegato l’apparecchio siano idonei. E' consentito il collegamento di più
apparecchi allo stesso camino.
• Il diametro dell’apertura per il collegamento al camino deve corrispondere per lo meno al diametro del tubo fumo. L’apertura
dovrebbe essere dotata di una connessione a muro per l’inserimento del tubo di scarico e di un rosone.
La NORDICA S.p.A. declina ogni responsabilità per danni a cose e/o persone provocati dall’impianto. Inoltre non è responsabile
del prodotto modicato senza autorizzazione e tanto meno per l’uso di ricambi non originali.
Il Vostro abituale spazzacamino di zona deve essere informato sull’installazione del prodotto, afnché possa vericarne il regolare
collegamento alla canna fumaria ed il grado di efcienza di quest’ultima.
4. SICUREZZA ANTINCENDIO
Nell’installazione del prodotto devono essere osservate le seguenti misure di sicurezza:
a) Al ne di assicurare un sufciente isolamento termico, rispettare la distanza minima di sicurezza dal retro e da entrambi i lati da
elementi costruttivi ed oggetti inammabili e sensibili al calore (mobili, rivestimenti di legno, stoffe ecc.) (vedi Figura 4 a pagina 36
- A). Tutte le distanze minime di sicurezza sono indicate sulla targhetta tecnica del prodotto e NON si deve scendere al di
sotto dei valori indicati;
b) Davanti alla porta del focolare, nell’area di radiazione della stessa non deve esserci alcun oggetto o materiale di costruzione
inammabile e sensibile al calore a meno di 100 cm di distanza. Tale distanza può essere ridotta a 40 cm qualora venga installata
una protezione, retroventilata e resistente al calore, davanti all’intero componente da proteggere;
c) Qualora il prodotto sia installato su un pavimento di materiale inammabile, bisogna prevedere un sottofondo ignifugo. I pavimenti
in materiale inammabile, come moquette, parquet o sughero etc., devono essere sostituiti da uno strato di materiale non
inammabile, ad esempio ceramica, pietra, vetro o acciaio etc. (dimensioni secondo l’ordinamento regionale). Nel caso in cui la
sostituzione del pavimento non sia possibile, l’apparecchio deve essere posizionato sopra una lastra di pietra o cemento
spessa almeno 04 cm. Il sottofondo deve sporgere frontalmente di almeno 50 cm e lateralmente di almeno altri 30 cm rispetto
l’apertura della porta di carico (vedi Figura 4 a pagina 36 - B);
d) Sopra al prodotto non devono essere presenti componenti inammabili (es. mobili - pensili).
Il prodotto deve funzionare esclusivamente con il cassetto cenere inserito. I residui solidi della combustione (ceneri) devono essere raccolti
in un contenitore ermetico e resistente al fuoco. Il prodotto non deve mai essere acceso in presenza di emissioni gassose o vapori (per
esempio colla per Linoleum, benzina ecc.). Non depositate materiali inammabili nelle vicinanze del prodotto .
Durante la combustione viene sprigionata energia termica che comporta un marcato riscaldamento delle superci, di porte, maniglie,
comandi, vetri, tubo fumi ed eventualmente della parte anteriore dell’apparecchio. Evitate il contatto con tali elementi senza un
corrispondente abbigliamento protettivo o senza utensili accessori (guanti resistenti al calore, dispositivi di comando).
Fate in modo che i bambini siano consapevoli di questi pericoli e teneteli lontani dal focolare durante il suo funzionamento.
Quando si utilizza un combustibile errato o troppo umido si formano dei depositi (creosoto) nella canna fumaria con il rischio d’incendio.
4.1. PRONTO INTERVENTO
Se si manifesta un incendio nel collegamento o nella canna fumaria :
a) Chiudere la porta di caricamento e del cassetto cenere.
b) Chiudere i registri dell’aria comburente
c) Spegnere tramite l’uso di estintori ad anidride carbonica ( CO2 a polveri )
d) Richiedere l’immediato intervento dei Vigili del Fuoco
NON SPEGNERE IL FUOCO CON L’USO DI GETTI D’ACQUA.
Quando la canna fumaria smette di bruciare bisogna farla vericare da uno specialista per individuare eventuali crepe o punti permeabili.
5. DESCRIZIONE TECNICA
Le stufe La Nordica si addicono a riscaldare spazi abitativi per alcuni periodi, o a sostenere un riscaldamento centralizzato insufciente.
Esse sono ideali per appartamenti di vacanza e case del ne settimana oppure come riscaldamento ausiliario durante tutto l’anno. Come
combustibili vengono utilizzati ceppi di legna. Questo è un apparecchio a combustione intermittente.
La stufa è costituita di lastre in lamiera d’acciaio zincata, ghisa smaltata. Il focolare è internamente rivestito in refrattario. Al suo interno
si trova una griglia girevole estraibile.
Il focolare è dotato di una porta di caricamento molto grande.
Il riscaldamento dell’ambiente avviene per convezione (circa 70%): il passaggio dell’aria attraverso il doppio mantello della stufa rilascia
calore nell’ambiente.
La stufa è dotata di ingressi per l’aria di combustione non regolabili.
1190000 - IT - EN - DE - FR 7
MIGNON
6. CANNA FUMARIA
Requisiti fondamentali per un corretto funzionamento dell’apparecchio:
• la sezione interna deve essere preferibilmente circolare;
• essere termicamente isolata ed impermeabile e costruita con materiali idonei a resistere al calore, ai prodotti della combustione ed
alle eventuali condense;
• essere priva di strozzature ed avere andamento verticale con deviazioni non superiori a 45°;
• se già usata deve essere pulita;
• rispettare i dati tecnici del manuale di istruzioni;
Qualora le canne fumarie fossero a sezione quadrata o rettangolare gli spigoli interni devono essere arrotondati con raggio non inferiore
a 20 mm. Per la sezione rettangolare il rapporto massimo tra i lati deve essere ≤ 1,5.
Una sezione troppo piccola provoca una diminuzione del tiraggio. Si consiglia un’altezza minima di 4 m.
Sono VIETATE e pertanto pregiudicano il buon funzionamento dell’apparecchio: brocemento, acciaio zincato, superci interne ruvide e
porose. In Figura 1 a pagina 34 sono riportati alcuni esempi di soluzione.
La sezione minima deve essere di 4 dm2 (per esempio 20x20 cm) per gli apparecchi il cui diametro di condotto è inferiore a 200
mm, o 6,25 dm2 (per esempio 25x25 cm) per gli apparecchi con diametro superiore a 200 mm.
Il tiraggio creato dalla vostra canna fumaria deve essere sufciente ma non eccessivo.
Una sezione della canna fumaria troppo importante può presentare un volume troppo grande da riscaldare e dunque provocare delle
difcoltà di funzionamento dell’apparecchio; per evitare ciò provvedete ad intubare la stessa per tutta la sua altezza. Una sezione troppo
piccola provoca una diminuzione del tiraggio.
La canna fumaria deve essere adeguatamente distanziata da materiali inammabili o combustibili mediante un opportuno
isolamento o un’intercapedine d’aria.
E’ VIETATO far transitare all’interno della stessa tubazioni di impianti o canali di adduzione d’aria. E’ proibito inoltre praticare aperture
mobili o sse, sulla stessa, per il collegamento di ulteriori apparecchi diversi (vedi capitolo COLLEGAMENTO ALLA CANNA FUMARIA DI
UN CAMINETTO O FOCOLARE APERTO).
6.1. COMIGNOLO
Il tiraggio della canna fumaria dipende anche dall’idoneità del comignolo.
È pertanto indispensabile che, se costruito artigianalmente, la sezione di uscita sia più di due volte la sezione interna della canna fumaria
(Figura 2 a pagina 34).
Dovendo sempre superare il colmo del tetto, il comignolo dovrà assicurare lo scarico anche in presenza di vento (Figura 3 a pagina 35).
Il comignolo deve rispondere ai seguenti requisiti:
• Avere sezione interna equivalente a quella del camino.
• Avere sezione utile d’uscita doppia di quella interna della canna fumaria.
• Essere costruito in modo da impedire la penetrazione nella canna fumaria di pioggia, neve e di qualsiasi corpo estraneo.
• Essere facilmente ispezionabile, per eventuali operazioni di manutenzione e pulizia.
6.2. COLLEGAMENTO AL CAMINO
I prodotti con chiusura automatica della porta (tipo 1) devono obbligatoriamente funzionare, per motivi di sicurezza, con la porta del
focolare chiusa (fatta eccezione per la fase di carico del combustibile o l’eventuale rimozione della cenere).
I prodotti con le porte non a chiusura automatica (tipo 2) devono essere collegate ad una propria canna fumaria. Il funzionamento con porta
aperta è consentito soltanto previa sorveglianza.
Il tubo di collegamento alla canna fumaria deve essere più corto possibile, rettilineo orizzontale o leggermente in salita, ed a tenuta stagna.
Il collegamento deve essere eseguito con tubi stabili e robusti, conforme a tutte le Norme e Regolamentazioni attuali ed a quanto previsto
dalla Legge, ed essere ssato ermeticamente alla canna fumaria.
Il diametro interno del tubo di collegamento deve corrispondere al diametro esterno del tronchetto di scarico fumi della cucina (DIN 1298).
ATTENZIONE: per quanto riguarda la realizzazione del collegamento alla canna fumaria e i materiali inammabili attenersi a quanto
previsto dalla Norma UNI10683. La canna fumaria deve essere adeguatamente distanziata da materiali inammabili o combustibili
mediante un opportuno isolamento o un’intercapedine d’aria.
La depressione al camino (TIRAGGIO) deve essere di almeno 12 Pa Pascal (=1.2 mm di colonna d’acqua). La misurazione deve essere
fatta sempre ad apparecchio caldo (resa calorica nominale). Quando la depressione supera i 17 Pascal è necessario ridurla con
l’installazione di un regolatore di tiraggio supplementare (valvola a farfalla) sul tubo di scarico o nel camino, come da normative vigenti.
Per un buon funzionamento dell’apparecchio è essenziale che nel luogo d’installazione venga immessa sufciente aria per la combustione
(vedi capitolo 8).
6.3. COLLEGAMENTO ALLA CANNA FUMARIA DI UN CAMINETTO O FOCOLARE APERTO
Il canale fumi è il tratto di tubo che collega il Prodotto alla canna fumaria, nel collegamento devono essere rispettati questi semplici ma
importantissimi principi:
• Per nessuna ragione si dovrà usare il canale fumo avente un diametro inferiore a quello del collarino di uscita di cui è dotato il
Prodotto;
• Ogni metro di percorso orizzontale del canale fumo provoca una sensibile perdita di carico che dovrà eventualmente essere
compensata con un innalzamento della canna fumaria;
• Il tratto orizzontale non dovrà comunque mai superare i 2 metri (UNI 10683);
• Ogni curva del canale fumi riduce sensibilmente il tiraggio della canna fumaria che dovrà essere eventualmente compensata
innalzandola adeguatamente;
• La Normativa UNI 10683 – ITALIA prevede che le curve o variazioni di direzione non devono in nessun caso essere superiori a 2
compresa l’immissione in canna fumaria.
8 1190000 - IT - EN - DE - FR
MIGNON
Volendo usare la canna fumaria di un caminetto o focolare aperto, sarà necessario chiudere ermeticamente la cappa al di sotto del punto
di imbocco del canale fumo pos. A Figura 5 a pagina 36.
Se poi la canna fumaria è troppo grande (p.e. cm 30x40 oppure 40x50) è necessario intubarla con un tubo di acciaio Inox di almeno
200mm di diametro, pos. B, avendo cura di chiudere bene lo spazio rimanente fra il tubo e la canna fumaria immediatamente sotto al
comignolo pos. C.
8. AFFLUSSO D’ARIA NEL LUOGO D’INSTALLAZIONE DURANTE LA COMBUSTIONE
Poiché questi prodotti ricavano l’aria di combustione dal locale di installazione, è OBBLIGATORIO che nel luogo stesso venga immessa
una sufciente quantità d’aria. In caso di nestre e porte a tenuta stagna (es. Case costruite con il criterio di risparmio energetico) è
possibile che l’ingresso di aria fresca non venga più garantito e questo compromette il tiraggio dell’apparecchio, il vostro benessere e la
vostra sicurezza. Bisogna pertanto garantire una alimentazione aggiuntiva di aria fresca mediante una presa d’aria esterna posta nelle
vicinanze dell’apparecchio oppure tramite la posa di una conduttura per l’aria di combustione che porti verso l’esterno od in un vicino locale
aerato, ad eccezione del locale caldaia o garage (VIETATO).
120
L’entrata dell’aria per la combustione nel luogo d’installazione non deve essere ostruita durante il funzionamento del Prodotto. E’
assolutamente necessario che negli ambienti, in cui vengono fatti funzionare prodotti con un tiraggio naturale del camino, venga immessa
tanta aria quanta ne è necessaria per la combustione, ossia no a 20 (<11kW) m³/ora. Il naturale ricircolo dell’aria deve essere garantito
da alcune aperture sse verso l’esterno, la loro grandezza è stabilita da relative normative in materia. Chiedete informazioni al Vostro
spazzacamino di ducia. Le aperture devono essere protette con delle griglie e non devono mai essere otturate. Una cappa di estrazione
(aspirante) installata nella stessa stanza od in una connante provoca una depressione nell’ambiente. Questo provoca la fuori uscita di
gas combusti (fumo denso, odore); è dunque necessario assicurare un maggiore afusso di aria fresca.
La depressione di una cappa aspirante può, nella peggiore delle ipotesi, trasformare la canna fumaria del Prodotto in presa d’aria
esterna risucchiando i fumi nell’ambiente con conseguenze gravissime per le persone.
7. COMBUSTIBILI AMMESSI / NON AMMESSI
I combustibili ammessi sono ceppi di legna. Si devono utilizzare esclusivamente ceppi di legna secca (contenuto d’acqua max. 20%).
Si dovrebbero caricare al massimo 2 o 3 ceppi di legna. I pezzi di legna dovrebbero avere una lunghezza di ca. 20-30 cm ed una
circonferenza di massimo 30-35 cm.
I tronchetti di legno pressati non resinati devono essere usati con cautela per evitare surriscaldamenti dannosi all’apparecchio,
in quanto questi hanno un potere calorico elevato.
La legna usata come combustibile deve avere un contenuto d’umidità inferiore al 20% e deve essere deposta in luogo asciutto. La
legna umida rende l’accensione più difcile, poiché è necessaria una maggiore quantità d’energia per far evaporare l’acqua presente.
Il contenuto umido ha inoltre lo svantaggio che, con l’abbassarsi della temperatura, l’acqua si condensa prima nel focolare e quindi nel
camino causando un notevole deposito di fuliggine con successivo possibile rischio d’incendio della stessa.
La legna fresca contiene circa il 60% di H2O, perciò non è adatta ad essere bruciata. Bisogna collocarla in luogo asciutto e ventilato (per
esempio sotto una tettoia) per almeno due anni prima di utilizzarla.
Tra gli altri NON possono essere bruciati: carbone, ritagli, cascami di corteccia e pannelli, legna umida o trattata con vernici,
materiali di plastica; in tal caso decade la garanzia sull’apparecchio.
Carta e cartone devono essere utilizzati solo per l’accensione.
La combustione di riuti è VIETATA e danneggerebbe inoltre l’apparecchio e la canna fumaria, provocando inoltre danni alla salute ed
in virtù del disturbo olfattivo a reclami da parte del vicinato .
La legna non è un combustibile a lunga durata e pertanto non è possibile un riscaldamento continuo durante la notte.
Specie kg/mc kWh/kg Umidità 20%
Faggio 750 4,0
Cerro 900 4,2
Olmo 640 4,1
Pioppo 470 4,1
Larice* 660 4,4
Abete rosso* 450 4,5
Pino silvestre* 550 4,4
* LEGNI RESINOSI POCO ADATTI
ATTENZIONE: L’uso continuo e prolungato di legna particolarmente ricca di oli aromatici (p.e. Eucalipto, Mirto, etc.) provoca il
deterioramento (sfaldamento) repentino dei componenti in ghisa presenti nel prodotto.
1190000 - IT - EN - DE - FR 9
MIGNON
9. ACCENSIONE
IMPORTANTE: alla prima accensione è inevitabile che venga prodotto un odore sgradevole (dovuto dall’essiccamento dei collanti presenti
nella cordicella di guarnizione o dalle vernici protettive), il quale sparisce dopo un breve utilizzo. Si deve comunque assicurare una
buona ventilazione dell’ambiente. Alla prima accensione Vi consigliamo di caricare una quantità ridotta di combustibile e di aumentare
lentamente la resa calorica dell’apparecchio.
Per una corretta prima accensione dei prodotti trattati con vernici per alte temperature, occorre sapere quanto segue:
• i materiali di costruzione dei prodotti in questione non sono omogenei, infatti coesistono parti in ghisa e in acciaio.
• la temperatura alla quale il corpo del prodotto è sottoposto non è omogenea: da zona a zona si registrano temperature variabili dai
300 °C ai 500 °C;
• durante la sua vita, il prodotto è sottoposto a cicli alternati di accensioni e di spegnimento durante la stessa giornata e a cicli di
intenso utilizzo o di assoluto riposo al variare delle stagioni;
• prima di potersi denire rodato, il prodotto nuovo dovrà essere sottoposto a diversi cicli di avviamento per poter consentire a tutti i
materiali ed alla vernice di completare le varie sollecitazioni elastiche;
• in particolare inizialmente si potrà notare l’emissione di odori tipici dei metalli sottoposti a grande sollecitazione termica e di vernice
ancora fresca. Tale vernice, sebbene in fase di costruzione venga cotta a 250°C per qualche ora, dovrà superare più volte e per
una certa durata la temperatura di 350°C, prima di incorporarsi perfettamente con le superci metalliche
Diventa quindi importante seguire questi piccoli accorgimenti in fase di accensione:
1. Assicuratevi che sia garantito un forte ricambio d’aria nel luogo dove è installato l’apparecchio.
2. Nelle prime accensioni, non caricare eccessivamente la camera di combustione (circa metà della quantità indicata nel manuale
d’istruzioni) e tenere il prodotto acceso per almeno 6-10 ore di continuo, con i registri meno aperti di quanto indicato nel manuale
d’istruzioni.
3. Ripetere questa operazione per almeno 4-5 o più volte, secondo la Vostra disponibilità.
4. Successivamente caricare sempre più (seguendo comunque quanto descritto sul libretto di istruzione relativamente al massimo
carico) e tenere possibilmente lunghi i periodi di accensione evitando, almeno in questa fase iniziale, cicli di accensione-spegnimento
di breve durata.
5. Durante le prime accessioni nessun oggetto dovrebbe essere appoggiato sull’apparecchio ed in particolare sulle superci
laccate. Le superci laccate non devono essere toccate durante il riscaldamento.
6. Una volta superato il “rodaggio” si potrà utilizzare il Vostro prodotto come il motore di un’auto, evitando bruschi riscaldamenti con
eccessivi carichi.
Per accendere il fuoco consigliamo di usare piccoli listelli di legno con carta oppure altri mezzi di accensione in commercio.
È VIETATO l’uso di tutte le sostanze liquide come per es. alcool, benzina, petrolio e simili.
Le aperture per l’aria (primaria e secondaria) devono essere aperte contemporaneamente solo un po’ (si deve aprire anche l’eventuale
registro di accensione, e valvola a farfalla posta sul tubo di scarico fumi). Quando la legna comincia ad ardere si può ricaricare
aprendo lentamente la porta, in modo da evitare fuori uscite di fumo, si chiude il registro dell’aria primaria e si controlla la combustione
mediante l’aria secondaria secondo le indicazioni riportate nel capitolo DESCRIZIONE TECNICA.
Durante questa fase, non lasciare mai il focolare senza supervisione.
Mai sovraccaricare l’apparecchio (consultare la tabella tecnica - quantità max. di combustibile caricabile / consumo orario). Troppo
combustibile e troppa aria per la combustione possono causare surriscaldamento e quindi danneggiare l’apparecchio. La garanzia non
copre i danni dovuti al surriscaldamento dell’apparecchio. Non accendere mai l’apparecchio quando ci sono gas combustibili
nella stanza.
9.1. ACCENSIONE a BASSE EMISSIONI
La combustione senza fumo è un metodo di accensione per ridurre in modo signicativo le emissioni di sostanze nocive. La legna brucia
gradualmente dall’alto verso il basso, così la combustione procede più lentamente ed in modo più controllato. I gas combusti, passando
attraverso le alte temperature della amma, bruciano quasi completamente.
Mettere i ciocchi di legna nel focolare ad una certa distanza uno dall’altro, come indicato in Figura 7 a pagina 37. Disporre in basso i più
grossi e in alto i più ni, o in verticale nel caso di camere di combustione strette e alte. Collocare il modulo di accensione sopra alla catasta,
disporre i primi ciocchi del modulo perpendicolarmente alla catasta di legna.
Modulo di accensione. Questo modulo di accensione sostituisce quello di carta o cartone.
Preparare 4 ciocchi con una sezione trasversale di 3cm x 3cm e una lunghezza di 20 cm Figura 7 a pagina 37. Mettere i quattro ciocchi
incrociati sopra la catasta di legna, trasversalmente ad essa, con nel mezzo del modulo l’accendi fuoco, che può essere per esempio lana
di legna impregnata di cera. Un ammifero è sufciente per accendere il fuoco. Volendo si possono utilizzare anche pezzi di legno più
sottili: in tal caso ne occorrerà una maggiore quantità. Tenere aperte la valvola di scarico fumi e il registro per l’aria comburente.
Dopo avere acceso il fuoco, lasciare il registro che regola l’aria per la combustione nella posizione indicata :
Combustibile Aria PRIMARIA Aria SECONDARIA
Legna PRETARATA PRETARATA
IMPORTANTE:
• non aggiungere ulteriore legna tra una carica completa e l’altra;
• non soffocare il fuoco chiudendo le prese d’aria;
• la pulizia regolare da parte di uno spazzacamino riduce le emissioni di polveri sottili.
• Queste indicazioni sono sostenute da ENERGIA Legno SVIZZERA www.energia-legno.ch
10 1190000 - IT - EN - DE - FR
MIGNON
10. FUNZIONAMENTO NORMALE
Dopo aver posizionato i registri correttamente inserire la carica di legna oraria indicata, evitare sovraccarichi che provocano sollecitazioni
anomale e deformazioni (secondo le indicazioni riportate nel capitolo DESCRIZIONE TECNICA). Bisogna sempre usare il prodotto
con la porta chiusa per evitare danneggiamenti dovuti all’eccessivo surriscaldamento (effetto forgia). La non osservanza di tale
regola fa decadere la garanzia.
Gli apparecchi con chiusura automatica della porta (tipo 1) devono obbligatoriamente funzionare, per motivi di sicurezza, con la porta del
focolare chiusa (fatta eccezione per la fase di carico del combustibile o l’eventuale rimozione della cenere ).
Gli apparecchi con le porte non a chiusura automatica (tipo 2) devono essere collegati ad una propria canna fumaria. Il funzionamento con
porta aperta è consentito soltanto sotto sorveglianza.
IMPORTANTE: Per motivi di sicurezza la porta del focolare può essere aperta solo durante il caricamento di combustibile. Il
focolare deve rimanere chiuso durante il funzionamento ed i periodi di non-utilizzo.
Con i registri viene regolata l’emissione di calore del focolare. Essi devono essere aperti secondo il bisogno calorico. La migliore
combustione (con emissioni minime) viene raggiunta quando, caricando legna, la maggior parte dell’aria per la combustione passa
attraverso il registro dell’aria secondaria.
Non si deve mai sovraccaricare l’apparecchio. Troppo combustibile e troppa aria per la combustione possono causare surriscaldamento
e quindi danneggiare la stufa, in particolare si potrebbero vericare delle rotture sulla parte inferiore della facciata. I danni causati
da surriscaldamento non sono coperti da garanzia. Bisogna pertanto usare il prodotto sempre con la porta chiusa per evitare
danneggiamenti dovuti all’eccessivo surriscaldamento (effetto forgia). La regolazione dei registri necessaria per l’ottenimento della resa
calorica nominale con una depressione al camino di 12 Pa (1,2 mm di colonna d’acqua) è la seguente: vedi capitolo DESCRIZIONE
TECNICA. Questo è un apparecchio a combustione intermittente.
Oltre che dalla regolazione dell’aria per la combustione, l’intensità della combustione e quindi la resa calorica è inuenzata dal camino.
Un buon tiraggio del camino richiede una minore quantità d’aria per la combustione, mentre uno scarso tiraggio necessita di una maggiore
quantità d’aria per la combustione.
Per vericare la buona combustione, controllate se il fumo che esce dal camino è trasparente. Se è bianco signica che l’apparecchio non
è regolato correttamente o la legna è troppo bagnata; se invece il fumo è grigio o nero è segno che la combustione non è completa (è
necessaria una maggior quantità di aria secondaria).
ATTENZIONE: Quando si aggiunge combustibile sopra alle braci in assenza di amma si potrebbe vericare un elevato sviluppo di fumi.
Se questo dovesse avvenire si potrebbe formare una miscela esplosiva di gas e aria e, in casi estremi vericare un’esplosione. Per
motivi di sicurezza si consiglia di eseguire una nuova procedura di accensione con utilizzo di piccoli listelli.
10.1. USO DEL FORNO (dove presente)
Grazie all’apporto d’aria per la combustione la temperatura del forno può essere sensibilmente inuenzata. Un sufciente tiraggio al
camino e dei canali ben puliti per il usso dei fumi roventi attorno al forno sono fondamentali per un buon risultato di cottura.
La padella forno può essere collocata su diversi piani. Torte spesse e arrosti grandi sono da inserire al livello più basso. Torte piatte e
biscotti vanno al livello medio. Il livello superiore può essere utilizzato per riscaldare o rosolare.
10.2. FUNZIONAMENTO NEI PERIODI DI TRANSIZIONE
Durante il periodo di transizione, ovvero quando le temperature esterne sono più elevate, o in caso di improvviso aumento della temperatura
si possono avere dei disturbi alla canna fumaria che fanno si che i gas combusti non vengono aspirati completamente. I gas di scarico non
fuoriescono più completamente (odore intenso di gas).
In tal caso scuotete più frequentemente la griglia e aumentate l’aria per la combustione. Caricate in seguito una quantità ridotta di
combustibile facendo sì che questo bruci più rapidamente (con sviluppo di amme ) e si stabilizzi così il tiraggio della canna fumaria.
Controllate quindi che tutte le aperture per la pulizia e i collegamenti al camino siano ermetici. In caso di incertezza rinunciate all’utilizzo
dell’apparecchio.
11. FERMO ESTIVO
Dopo aver effettuato la pulizia del focolare, del camino e della canna fumaria, provvedendo all’eliminazione totale della cenere ed altri
eventuali residui, è opportuno chiudere tutte le porte con i relativi registri focolare. Nel caso in cui l’apparecchio venga disconnesso dal
camino, è opportuno chiudere il foro di uscita.
E’ consigliabile effettuare l’operazione di pulizia della canna fumaria almeno una volta all’anno; vericando nel contempo l’effettivo stato
delle guarnizioni che se non risultassero perfettamente integre - cioè non più aderenti alla stufa - non garantirebbero il buon funzionamento
dell’apparecchio! Si renderebbe quindi necessaria la loro sostituzione.
In caso di umidità del locale dove è posto l’apparecchio, sistemare dei sali assorbenti all’interno del focolare.
Proteggere le parti in ghisa, se si vuole mantenere inalterato nel tempo l’aspetto estetico, con della vaselina neutra.
1190000 - IT - EN - DE - FR 11
MIGNON
12. MANUTENZIONE E CURA
Controllare e pulire, almeno una volta all’anno, la presa d’aria esterna. Il camino deve essere regolarmente ramazzato dallo spazzacamino.
Fate controllare dal Vostro spazzacamino responsabile di zona la regolare installazione del prodotto, il collegamento al camino e l’aerazione.
IMPORTANTE: La manutenzione deve essere eseguita esclusivamente ad apparecchio freddo. Si possono usare esclusivamente
parti di ricambio espressamente autorizzate ed offerte da La NORDICA S.p.A.. In caso di bisogno Vi preghiamo di rivolgerVi al Vs
rivenditore specializzato. L’ APPARECCHIO NON PUÒ ESSERE MODIFICATO!
12.1. PRODOTTI VERNICIATI
Dopo anni di utilizzo del prodotto, la variazione di colore dei particolari verniciati è un fenomeno del tutto normale. Questo fenomeno è
dovuto alle notevoli escursioni di temperatura a cui il prodotto è soggetto quando è in funzione e all’invecchiamento della vernice stessa
con il passare del tempo.
AVVERTENZA: prima dell’eventuale applicazione della nuova vernice, bisogna pulire e rimuovere ogni residuo dalla supercie da verniciare.
12.2. PRODOTTI SMALTATI
Per la pulizia delle parti smaltate usare acqua saponata o detergenti NON abrasivi o chimicamente NON aggressivi, a freddo.
Dopo la pulizia NON lasciare asciugare l’acqua saponata o il detergente, provvedere alla loro rimozione immediatamente.
NON usare carta vetrata o paglietta in ferro.
12.3. COMPONENTI CROMATI
Qualora i componenti cromati dovessero diventare azzurrognoli a causa di un surriscaldamento, ciò può essere risolto con un adeguato
prodotto per la pulizia.
12.4. CENTRINO E CERCHI
Il centrino (cucine a legna) ed i cerchi (cucine - stufe ) vanno periodicamente carteggiati con carta vetrata grana 150. NO parti smaltate.
12.5. PULIZIA CASSETTO CENERE
Tutti i prodotti La NORDICA S.p.A. hanno una griglia focolare ed un cassetto per la raccolta della ceneri Figura 6 a pagina 37. Vi
consigliamo di svuotare periodicamente il cassetto dalla cenere e di evitarne il riempimento totale, per non surriscaldare la griglia. Inoltre
Vi consigliamo di lasciare sempre 3-4 cm di cenere nel focolare.
ATTENZIONE: le ceneri tolte dal focolare vanno riposte in un recipiente di materiale ignifugo dotato di un coperchio stagno. Il
recipiente va posto su di un pavimento ignifugo, lontano da materiali inammabili no allo spegnimento e raffreddamento
completo delle ceneri.
12.6. PULIZIA CANNA FUMARIA
La corretta procedura di accensione, l’utilizzo di quantità e tipi di combustibili idonei, il corretto posizionamento del registro dell’aria
secondaria, il sufciente tiraggio del camino e la presenza d’aria comburente sono indispensabili per il funzionamento ottimale
dell’apparecchio e per mantenere pulito il vetro.
Almeno una volta l’anno è consigliabile eseguire una pulizia completa, o qualora sia necessario (problemi di mal funzionamento con
scarsa resa). Un eccessivo deposito di fuliggine (creosoto) può provocare problemi nello scarico dei fumi e l’incendio della canna
fumaria. La pulizia deve essere eseguita esclusivamente ad apparecchio freddo. Questa operazione, dovrebbe essere svolta da uno
spazzacamino che contemporaneamente può effettuare un’ispezione.
13. DETERMINAZIONE DELLA POTENZA TERMICA
Non esiste regola assoluta che permetta di calcolare la potenza corretta necessaria. Questa potenza è in funzione dello spazio da
riscaldare, ma dipende anche in grande misura dall’isolamento. In media, la potenza calorica necessaria per una stanza adeguatamente
isolata sarà 30 kcal/h al m3 (per una temperatura esterna di 0 °C).
Siccome 1 kW corrisponde a 860 kcal/h, possiamo adottare un valore di 38 W/m3.
Supponendo che desideriate riscaldare una stanza di 150 m3 (10 x 6 x 2,5 m) in un’abitazione isolata, vi occorreranno, 150 m3 x 38 W/m3
= 5700 W o 5,7 kW. Come riscaldamento principale un apparecchio di 8 kW sarà dunque sufciente.
Valore indicativo di combustione
Carburante Unità kcal/h kW
Legna secca (15% di umidità) kg 3600 4.2 1,00
Legna bagnata (50% di umidità) kg 1850 2.2 1,95
Bricchette di legna kg 4000 5.0 0,84
Bricchette di legnite kg 4800 5.6 0,75
Antracite normale kg 7700 8.9 0,47
Coke kg 6780 7.9 0,53
Gas naturale m
Nafta L 8500 9.9 0,42
Elettricità kW/h 860 1.0 4,19
3
7800 9.1 0,46
Quantità richiesta in rapporto a
1 kg di legna secca
