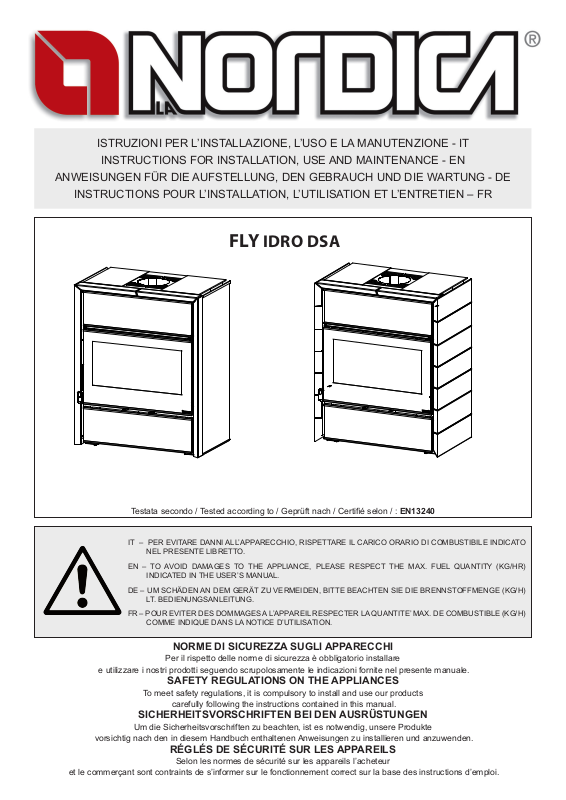

La Nordica FLY IDRO DSA User guide
ISTRUZIONI PER L’INSTALLAZIONE, L’USO E LA MANUTENZIONE - IT
INSTRUCTIONS FOR INSTALLATION, USE AND MAINTENANCE - EN
ANWEISUNGEN FÜR DIE AUFSTELLUNG, DEN GEBRAUCH UND DIE WARTUNG - DE
INSTRUCTIONS POUR L’INSTALLATION, L’UTILISATION ET L’ENTRETIEN – FR
FLY IDRO DSA
Testata secondo / Tested according to / Geprüft nach / Certié selon / : EN13240
IT – PER EVITARE DANNI ALL’APPARECCHIO, RISPETTARE IL CARICO ORARIO DI COMBUSTIBILE INDICATO
NEL PRESENTE LIBRETTO.
EN – TO AVOID DAMAGES TO THE APPLIANCE, PLEASE RESPECT THE MAX. FUEL QUANTITY (KG/HR)
INDICATED IN THE USER’S MANUAL.
DE – UM SCHÄDEN AN DEM GERÄT ZU VERMEIDEN, BITTE BEACHTEN SIE DIE BRENNSTOFFMENGE (KG/H)
LT. BEDIENUNGSANLEITUNG.
FR – POUR EVITER DES DOMMAGES A L’APPAREIL RESPECTER LA QUANTITE’ MAX. DE COMBUSTIBLE (KG/H)
COMME INDIQUE DANS LA NOTICE D’UTILISATION.
NORME DI SICUREZZA SUGLI APPARECCHI
Per il rispetto delle norme di sicurezza è obbligatorio installare
e utilizzare i nostri prodotti seguendo scrupolosamente le indicazioni fornite nel presente manuale.
SAFETY REGULATIONS ON THE APPLIANCES
To meet safety regulations, it is compulsory to install and use our products
carefully following the instructions contained in this manual.
SICHERHEITSVORSCHRIFTEN BEI DEN AUSRÜSTUNGEN
Um die Sicherheitsvorschriften zu beachten, ist es notwendig, unsere Produkte
vorsichtig nach den in diesem Handbuch enthaltenen Anweisungen zu installieren und anzuwenden.
RÉGLÉS DE SÉCURITÉ SUR LES APPAREILS
Selon les normes de sécurité sur les appareils l’acheteur
et le commerçant sont contraints de s’informer sur le fonctionnement correct sur la base des instructions d’emploi.
FLY IDRO DSA
DICHIARAZIONE DI CONFORMITA’ DEL COSTRUTTORE
Oggetto: Assenza di amianto e cadmio
Si dichiara che tutti i nostri apparecchi vengono assemblati con materiali che non presentano parti di amianto o suoi derivati
e che nel materiale d’apporto utilizzato per le saldature non è presente/utilizzato in nessuna forma il cadmio, come previsto
dalla norma di riferimento.
Oggetto: Regolamento CE n. 1935/2004
Si dichiara che in tutti gli apparecchi da noi prodotti, i materiali destinati a venire a contatto con i cibi sono adatti all’uso
alimentari, in conformità al Regolamento CE in oggetto.
DECLARATION OF CONFORMITY OF THE MANUFACTURER
Object: Absence of asbestos and cadmium
We declare that the materials used for the assembly of all our appliances are without asbestos parts or asbestos derivates
and that in the material used for welding, cadmium is not present, as prescribed in relevant norm.
Object: CE n. 1935/2004 regulation.
We declare that in all products we produce, the materials which will get in touch with food are suitable for alimentary use,
according to the a.m. CE regulation.
KONFORMITÄTSERKLÄRUNG DES HERSTELLERS
Betreff: Fehlen von Asbest und Kadmium
Wir bestätigen, dass die verwendeten Materialen oder Teilen für die Herstellung der La Nordica Geräte ohne Asbest und
Derivat sind und auch das Lot für das Schweißen immer ohne Kadmium ist.
Betreff: Ordnung CE n. 1935/2004.
Wir erklären in alleiniger Verantwortung, dass die Materialen der Teile, die für den Kontakt mit Lebensmitteln vorgesehen
sind, für die Nahrungsbenutzung geeignet sind und der Richtlinien CE n. 1935/2004 erfüllen.
DÉCLARATION DE CONFORMITÉ DU CONSTRUCTEUR
Objet: Absence d’amiante et de cadmium
Nous déclarons que tous nos appareils sont assemblés avec des matériaux ne comportant pas de parties en amiante ou ses
dérivés et que dans le matériau d’apport utilisé pour les soudures le cadmium n’est pas présent ni utilisé sous aucune forme
que ce soit, comme il est prévu par la norme de référence.
Objet: Règlement CE n. 1935/2004
Nous déclarons que tous nos produits, les matériaux destinés à entrer en contact avec les aliments sont indiqués pour
l’usage des aliments, conformément au Règlement CE cité à l’objet.
7193505 - IT-EN-DE-FR 3
FLY IDRO DSA
1. AVVERTENZE GENERALI .............................................................................................................................................................6
IT - INDICE
2. NORME PER L’INSTALLAZIONE ...................................................................................................................................................6
2.1. Vaso di espansione APERTO..........................................................................................................................................................................6
2.2. Vaso di espansione CHIUSO ..........................................................................................................................................................................7
2.3. VALVOLA MISCELATRICE ANTICONDENSA (fornita come OPTIONAL)......................................................................................................7
2.4. VALVOLA AUTOMATICA SCARICO TERMICO DSA (fornita come OPTIONAL) ...........................................................................................7
2.5. COLLEGAMENTO E CARICO DELL’IMPIANTO ............................................................................................................................................8
3. SICUREZZA ANTINCENDIO ...........................................................................................................................................................8
3.1. PRONTO INTERVENTO .................................................................................................................................................................................8
4. DESCRIZIONE TECNICA ................................................................................................................................................................8
5. CANNA FUMARIA ...........................................................................................................................................................................9
5.1. COMIGNOLO ..................................................................................................................................................................................................9
5.2. COLLEGAMENTO AL CAMINO ......................................................................................................................................................................9
5.3. COLLEGAMENTO ALLA CANNA FUMARIA DI UN CAMINETTO O FOCOLARE APERTO .......................................................................10
6. AFFLUSSO D’ARIA NEL LUOGO D’INSTALLAZIONE DURANTE LA COMBUSTIONE ...........................................................10
7. COMBUSTIBILI AMMESSI / NON AMMESSI ............................................................................................................................... 10
8. ACCENSIONE ............................................................................................................................................................................... 11
8.1. ACCENSIONE a BASSE EMISSIONI ...........................................................................................................................................................11
9. FUNZIONAMENTO NORMALE ....................................................................................................................................................12
9.1. USO DEL FORNO (dove presente) ..............................................................................................................................................................12
9.2. MANCANZA DI ENERGIA ELETTRICA ........................................................................................................................................................ 12
9.3. FUNZIONAMENTO NEI PERIODI DI TRANSIZIONE ..................................................................................................................................13
9.4. UTILIZZO ESTIVO DEL PRODOTTO. ..........................................................................................................................................................13
10. FERMO ESTIVO ............................................................................................................................................................................13
11. MANUTENZIONE E CURA ............................................................................................................................................................14
11.1. LE MAIOLICHE .............................................................................................................................................................................................14
11.2. PRODOTTI IN PIETRA OLLARE ..................................................................................................................................................................14
11.3. PRODOTTI VERNICIATI ...............................................................................................................................................................................14
11.4. PRODOTTI SMALTATI ..................................................................................................................................................................................14
11.5. COMPONENTI CROMATI ............................................................................................................................................................................14
11.6. PULIZIA VETRO ...........................................................................................................................................................................................14
11.7. PULIZIA CASSETTO CENERE ....................................................................................................................................................................14
11.8. PULIZIA CANNA FUMARIA ..........................................................................................................................................................................14
11.9. PULIZIA DEL FOCOLARE ............................................................................................................................................................................15
11.10. MANUTENZIONE DELL’IMPIANTO IDRAULICO .........................................................................................................................................15
12. DETERMINAZIONE DELLA POTENZA TERMICA .......................................................................................................................15
13. SCHEMA DI INSTALLAZIONE ......................................................................................................................................................46
13.1. SCHEDA TECNICA valvola termostatica VAST ............................................................................................................................................51
14. DIMENSIONI ..................................................................................................................................................................................57
15. SCHEDA TECNICA .......................................................................................................................................................................58
16. MONTAGGIO MAIOLICHE ............................................................................................................................................................60
1. GENERAL PRECAUTIONS ..........................................................................................................................................................16
EN - CONTENTS
2. INSTALLATION REGULATIONS ..................................................................................................................................................16
2.1. OPEN expansion Tank system ......................................................................................................................................................................16
2.2. CLOSED expansion Tank system .................................................................................................................................................................17
2.3. ANTI-CONDENSATION MIXING VALVE - (purchased as OPTIONAL part) .................................................................................................17
2.4. AUTOMATIC THERMAL DISCHARGE VALVE DSA (purchased as OPTIONAL part) ................................................................................17
2.5. SYSTEM CONNECTION AND FILLING .......................................................................................................................................................17
3. FIRE SAFETY ................................................................................................................................................................................18
3.1. IN A EMERGENCY .......................................................................................................................................................................................18
4. DESCRIPTION ...............................................................................................................................................................................18
5. FLUE ..............................................................................................................................................................................................19
5.1. CHIMNEY POT .............................................................................................................................................................................................19
5.2. CONNECTION TO THE CHIMNEY ..............................................................................................................................................................19
5.3. CONNECTING A FIREPLACE OR OPEN HEARTH TO THE FLUE ............................................................................................................20
6. AIR FLOW IN THE PLACE OF INSTALLATION DURING COMBUSTION .................................................................................20
7. ALLOWED / NOT ALLOWED FUELS ...........................................................................................................................................20
8. LIGHTING ......................................................................................................................................................................................21
8.1. LOW EMISSION re lighting .........................................................................................................................................................................21
9. NORMAL OPERATION .................................................................................................................................................................22
9.1. USE OF THE OVEN (If present) ...................................................................................................................................................................22
9.2. ELECTRICAL POWER SUPPLY FAILURE ...................................................................................................................................................22
9.3. OPERATION IN TRANSITION PERIODS ....................................................................................................................................................23
9.4. SUMMER USE ..............................................................................................................................................................................................23
10. SUMMER STOP.............................................................................................................................................................................23
11. MAINTENANCE AND CARE .........................................................................................................................................................24
11.1. MAJOLICAS ..................................................................................................................................................................................................24
11.2. PRODUCTS MADE OF NATURAL STONE .................................................................................................................................................24
11.3. VARNISHED PRODUCTS ...........................................................................................................................................................................24
11.4. ENAMELLED PRODUCTS ...........................................................................................................................................................................24
11.5. CHROMIUM-COMPONENTS .......................................................................................................................................................................24
11.6. GLASS CLEANING .......................................................................................................................................................................................24
11.7. CLEANING OUT THE ASHES ......................................................................................................................................................................24
11.8. CLEANING THE FLUE .................................................................................................................................................................................24
11.9. CLEANING THE FIREPLACE .......................................................................................................................................................................25
11.10. MAINTENANCE ON THE WATER SYSTEM ................................................................................................................................................25
12. CALCULATION OF THE THERMAL POWER .............................................................................................................................. 25
13. INSTALLATION LAY-OUT .............................................................................................................................................................46
13.1. Thermostatic Valve VAST TECHNICAL DATA SHEET..................................................................................................................................51
14. DIMENSIONS ................................................................................................................................................................................57
15. TECHNICAL DATA SHEET ...........................................................................................................................................................58
16. EXTERNAL FACES ASSEMBLY ..................................................................................................................................................60
4 7193505 - IT-EN-DE-FR
FLY IDRO DSA
1. ALLGEMEINE HINWEISE ............................................................................................................................................................26
DE - INHALTSVERZEICHNIS
2. INSTALLATIONSVORSCHRIFTEN ..............................................................................................................................................26
2.1. OFFENE Ausdehnungsgefäß........................................................................................................................................................................26
2.2. GESCHLOSSENE Ausdehnungsgefäß .......................................................................................................................................................27
2.3. ANTIKONDENSATIONSMISCHVENTIL (als OPTIONAL erhältlich ist) ....................................................................................................... 27
2.4. AUTOMATISCHE WAERMEABLASSVENTIL DSA (als OPTIONAL erhältlich ist) ......................................................................................27
2.5. VERBINDUNG UND LADEN DER ANLAGE ................................................................................................................................................28
3. BRANDSCHUTZ ............................................................................................................................................................................28
3.1. SOFORTIGES EINSCHREITEN ...................................................................................................................................................................28
4. BESCHREIBUNG ..........................................................................................................................................................................28
5. RAUCHABZUG .............................................................................................................................................................................29
5.1. SCHORNSTEINPOSITION ...........................................................................................................................................................................29
5.2. ANSCHLUSS AN DEN SCHORNSTEIN .......................................................................................................................................................29
5.3. ANSCHLUSS AN DEN RAUCHABZUG EINES OFFENEN KAMINS ...........................................................................................................30
6. LUFTZUSTROM AM INSTALLATIONSORT WÄHREND DER VERBRENNUNG .......................................................................30
7. ZULÄSSIGE / UNZULÄSSIGE BRENNSTOFFE ..........................................................................................................................30
8. ANFEUERUNG ..............................................................................................................................................................................31
8.1. EMISSIONSARMES Anfeuern ......................................................................................................................................................................31
9. NORMALER BETRIEB ..................................................................................................................................................................32
9.1. BACKEN (wenn anwesend) ..........................................................................................................................................................................32
9.2. STROMAUSFALL ........................................................................................................................................................................................32
9.3. BETRIEB IN DEN ÜBERGANGSPERIODEN ...............................................................................................................................................33
9.4. SOMMERBETRIEB .......................................................................................................................................................................................33
10. SOMMERPAUSE ...........................................................................................................................................................................33
11. WARTUNG UND PFLEGE ............................................................................................................................................................34
11.1. KACHELN .....................................................................................................................................................................................................34
11.2. PRODUKTE MIT TEILEN AUS NATURSTEIN .............................................................................................................................................34
11.3. LACKIERTE PRODUKTE .............................................................................................................................................................................34
11.4. EMAILLIERTE PRODUKTE ..........................................................................................................................................................................34
11.5. VERCHROMTE TEILE AUFGRUND ............................................................................................................................................................34
11.6. REINIGUNG DES GLASES ..........................................................................................................................................................................34
11.7. REINIGUNG DES ASCHENKASTEN ...........................................................................................................................................................34
11.8. REINIGUNG DES SCHORNSTEINROHRES ...............................................................................................................................................34
11.9. REINIGUNG DES FEUERRAUMES .............................................................................................................................................................35
11.10. WARTUNG DER HYDRAULIKANLAGE .......................................................................................................................................................35
12. FESTSTELLUNG DER WÄRMELEISTUNG ................................................................................................................................. 35
13. ALLGEMEINES INSTALLATIONSSCHEMA THERMOKÜCHE ................................................................................................... 46
13.1. Thermostatisch gesteuerte Ventil VAST TECHNISCHE PROTOKOLLE ......................................................................................................51
14. Maße ..............................................................................................................................................................................................57
15. TECHNISCHE PROTOKOLLE ......................................................................................................................................................58
16. VERKLEIDUNG MONTAGE ..........................................................................................................................................................60
1. AVERTISSEMENTS GÉNÉRAUX .................................................................................................................................................36
FR - TABLE DES MATIÈRES
2. RÉGLÉS POUR LA MISE EN PLACE ..........................................................................................................................................36
2.1. Vase d’expansion OUVERT .........................................................................................................................................................................36
2.2. Vase d’expansion FERME ............................................................................................................................................................................37
2.3. SOUPAPE MÉLANGEUSE ANTI-CONDENSATION (peut être fournie en OPTION) .................................................................................. 37
2.4. SOUPAPE DÉCHARGE THERMIQUE AUTOMATIQUE DSA (peut être fournie en OPTION) .................................................................... 37
2.5. RACCORDEMENT ET CHARGEMENT DE L’INSTALLATION ....................................................................................................................38
3. SÉCURITÉ CONTRE LES INCENDIES ........................................................................................................................................38
3.1. INTERVENTION RAPIDE .............................................................................................................................................................................38
4. DESCRIPTION ..............................................................................................................................................................................38
5. CONDUIT DE LA CHEMINÉE ....................................................................................................................................................... 39
5.1. POSITION DU POT DE LA CHEMINÉE .......................................................................................................................................................39
5.2. CONNEXION AVEC LA CHEMINÉE .............................................................................................................................................................39
5.3. CONNEXION AU CONDUIT DE FUMÉE D’UNE CHEMINÉE OU D’UN FOYER OUVERT ........................................................................40
6. AMENÉE D’AIR DANS LE LIEU DE LA MISE EN PLACE DURANT LA COMBUSTION ........................................................... 40
7. COMBUSTIBLES ADMIS / NON ADMIS ......................................................................................................................................40
8. ALLUMAGE ...................................................................................................................................................................................41
8.1. Allumage à BASSES ÉMISSIONS ................................................................................................................................................................41
9. FONCTIONNEMENT NORMAL ....................................................................................................................................................42
9.1. UTILISATION DU FOUR (où présent) ..........................................................................................................................................................42
9.2. ABSENCE D’ENERGIE ELECTRIQUE ........................................................................................................................................................42
9.3. FONCTIONNEMENT PENDANT LES PÉRIODES DE TRANSITION .........................................................................................................43
9.4. UTILISATION PENDANT L’ÉTÉ ...................................................................................................................................................................43
10. ARRÊT PENDANT L’ÉTÉ .............................................................................................................................................................43
11. ENTRETIEN ET SOIN ...................................................................................................................................................................44
11.1. LES FAIENCES.............................................................................................................................................................................................44
11.2. PRODUITS EN PIERRE OLLAIRE ...............................................................................................................................................................44
11.3. PRODUITS VERNIS .....................................................................................................................................................................................44
11.4. PRODUITS ÉMAILLES .................................................................................................................................................................................44
11.5. PIÈCES CHROMÉES ...................................................................................................................................................................................44
11.6. NETTOYAGE DE LA VITRE .........................................................................................................................................................................44
11.7. NETTOYAGE TIROIR DES CENDRES ........................................................................................................................................................44
11.8. NETTOYAGE DU TUYAU D’ÉVACUATION DE LA FUMÉE .........................................................................................................................44
11.9. NETTOYAGE DU FOYER .............................................................................................................................................................................45
11.10. ENTRETIEN DE L’INSTALLATION HYDRAULIQUE ....................................................................................................................................45
12. DÉTERMINATION DE LA PUISSANCE THERMIQUE ................................................................................................................ 45
13. INSTALLATION SCHEME .............................................................................................................................................................46
13.1. VAST FICHE TECHNIQUE Vanne thermostatique ...................................................................................................................................... 51
14. DIMENSIONS ................................................................................................................................................................................57
15. FICHE TECHNIQUE ......................................................................................................................................................................58
16. CADRE MONTAGE .......................................................................................................................................................................60
7193505 - IT-EN-DE-FR 5
FLY IDRO DSA
1. AVVERTENZE GENERALI
La responsabilità de La NORDICA S.p.A. è limitata alla fornitura dell’apparecchio.
Il suo impianto va realizzato in modo conforme alla regola dell’arte, secondo le prescrizioni delle presenti istruzioni e le regole della
professione, da personale qualicato, che agisce a nome di imprese adatte ad assumere l’intera responsabilità dell’insieme dell’impianto.
La NORDICA S.p.A. non è responsabile del prodotto modicato senza autorizzazione e tanto meno per l’uso di ricambi non
originali. NON SI POSSONO EFFETTUARE MODIFICHE ALL’APPARECCHIO. Non vi sarà responsabilità da parte di La NORDICA
S.p.A. in caso di mancato rispetto di tali precauzioni.
E’ OBBLIGATORIO rispettare norme nazionali ed europee, disposizioni locali o in materia edilizia, nonché regolamentazioni
antincendio.
2. NORME PER L’INSTALLAZIONE
L’installazione del prodotto e degli equipaggiamenti ausiliari, relativi all’impianto di riscaldamento, deve essere conforme a tutte le Norme
e Regolamentazioni attuali ed a quanto previsto dalla Legge.
L’installazione, i relativi collegamenti dell’impianto, la messa in servizio e la verica del corretto funzionamento devono essere eseguiti
a regola d’arte da personale professionalmente preparato nel pieno rispetto delle norme vigenti, sia nazionali, regionali, provinciali e
comunali presenti nel paese in cui è stato installato l’apparecchio, nonché delle presenti istruzioni.
L’installazione deve essere eseguita da personale autorizzato, che dovrà rilasciare all’acquirente una dichiarazione di conformità
dell’impianto, il quale si assumerà l’intera responsabilità dell’installazione denitiva e del conseguente buon funzionamento del prodotto
installato. Prima dell’installazione eseguire le seguenti veriche:
• Accertarsi che il pavimento possa sostenere il peso dell’apparecchio e provvedere ad un adeguato isolamento nel caso sia costruito
in materiale inammabile (DIMENSIONI SECONDO L’ORDINAMENTO REGIONALE).
• Assicurarsi che nella stanza dove sarà installato vi sia una ventilazione adeguata, a tale proposito è fondamentale prestare attenzione
a nestre e porte con chiusura stagna (guarnizioni di tenuta)
• Evitare l’installazione in locali con presenza di condotti di ventilazione collettivo, cappe con o senza estrattore, apparecchi a gas di tipo
B, pompe di calore o la presenza di apparecchi il cui funzionamento contemporaneo possa mettere in depressione il locale (rif. Norma
UNI 10683)
• Accertarsi che la canna fumaria e i tubi a cui verrà collegato l’apparecchio siano idonei. Non è consentito il collegamento di più
apparecchi allo stesso camino.
• Il diametro dell’apertura per il collegamento al camino deve corrispondere per lo meno al diametro del tubo fumo. L’apertura dovrebbe
essere dotata di una connessione a muro per l’inserimento del tubo di scarico e di un rosone.
• L’installazione deve prevedere l’accesso alle operazioni di pulizia e manutenzione del prodotto e della canna fumaria.
Prima dell’installazione, si consiglia di effettuare un lavaggio accurato di tutte le tubazioni dell’impianto onde rimuovere eventuali residui
che potrebbero compromettere il buon funzionamento del termoprodotto.
IMPORTANTE:
a) E’ opportuno installare una valvola di sato (manuale o automatica) per permettere di togliere aria dall’impianto.
b) In caso di fuoriuscite d’acqua chiudere l’alimentazione idrica ed avvisare con sollecitudine il servizio tecnico di assistenza;
c) La pressione di esercizio dell’impianto deve essere periodicamente controllata.
d) In caso di non utilizzo della caldaia per un lungo periodo è consigliabile l’intervento del servizio tecnico di assistenza per effettuare
almeno le seguenti operazioni: - chiudere i rubinetti dell’acqua sia dell’impianto termico sia del sanitario; - svuotare l’impianto termico
e sanitario se c’è rischio di gelo.
I termoprodotti modello DSA possono essere installati sia in un impianto a VASO di espansione APERTO (cap.2.1) sia in un impianto a
VASO di espansione CHIUSO (cap.2.2).
La NORDICA S.p.A. declina ogni responsabilità per danni a cose e/o persone provocati dall’impianto. Inoltre non è responsabile
del prodotto modicato senza autorizzazione e tanto meno per l’uso di ricambi non originali. Il Vostro abituale spazzacamino di
zona deve essere informato sull’installazione del prodotto, afnché possa vericarne il regolare collegamento alla canna fumaria ed il
grado di efcienza di quest’ultima.
2.1. Vaso di espansione APERTO
L’impianto con vaso di espansione aperto, deve essere OBBLIGATORIAMENTE provvisto di:
1. VASO DI ESPANSIONE APERTO: vaso avente una capacità pari al 10 % del contenuto d’acqua totale del termoprodotto e dell’impianto.
Il vaso va posizionato nel punto più alto dell’impianto almeno 2 m sopra il radiatore posto al livello più alto.
2. TUBO DI SICUREZZA : tubo che collega per la via più breve, senza tratti discendenti o sifonanti, la mandata del termoprodotto con la
parte superiore del vaso di espansione aperto. ATTENZIONE : il diametro interno del tubo di mandata che collega il termoprodotto al
vaso di espansione aperto deve essere uguale al diametro interno del connettore di mandata presente nel termo prodotto. Il suddetto
tubo di collegamento deve essere privo d’intercettazioni.
3. TUBO DI CARICO : tubo che collega il fondo del vaso di espansione aperto con il tubo di ritorno dell’impianto. La sezione minima
deve essere di ¾”gas. Tutti questi elementi non devono per nessuna ragione avere organi di intercettazione interposti che possano
accidentalmente escluderli e devono essere posizionati in ambienti non esposti al gelo poiché, se dovessero gelare, si potrebbe
vericare la rottura o addirittura l’esplosione del corpo caldaia. In caso di esposizione al gelo sarà opportuno aggiungere all’acqua
dell’impianto una adeguata percentuale di liquido antigelo che consentirà di eliminare completamente il problema. In nessun modo ci
dovrà essere circolazione d’acqua nel vaso di espansione aperto fra il tubo di sicurezza ed il tubo di carico. Questa provocherebbe
l’ossigenazione dell’acqua e la conseguente corrosione del termoprodotto e dell’impianto in tempi molto brevi
4. VALVOLA DI SCARICO TERMICO: costituisce una ulteriore sicurezza positiva in grado di prevenire l’ebollizione anche in assenza
di energia elettrica. E’ costituita da un corpo valvola simile ad una valvola di sicurezza a pressione che, a differenza di questa, si apre
al raggiungimento di una temperatura pretarata ( di solito 94 – 95° C ) scaricando dalla mandata dell’impianto acqua calda che verrà
sostituita con altrettanta acqua fredda proveniente attraverso il tubo di carico del vaso di espansione aperto smaltendo in questo modo
il calore eccessivo.
6 7193505 - IT-EN-DE-FR
FLY IDRO DSA
5. VALVOLA DI SICUREZZA da 1,5 bar: la massima pressione di esercizio ammessa per l’impianto è di 1,5 bar (pari a 15 m di colonna
d’acqua), pressioni superiori possono provocare deformazioni e rotture al corpo caldaia.
6. ALTRI DISPOSITIVI di sicurezza previsti dalla Normativa vigente in materia.
7. POMPA DI CIRCOLAZIONE : deve essere preferibilmente montata sul ritorno per evitare che possa disinnescarsi a temperature
dell’acqua molto elevate, accertarsi però che non faccia circolare l’acqua nel vaso di espansione aperto altrimenti provocherebbe una
continua ossigenazione dell’acqua con conseguente, rapida, corrosione del corpo caldaia. La sua prevalenza deve essere tale da non
provocare una circolazione forzata nel vaso di espansione aperto. Deve inoltre essere collegata ad un termostato o alla centralina
elettronica fornita come OPTIONAL.
8. VALVOLA MISCELATRICE ANTICONDENSA – (vedi capitolo 2.3)
ATTENZIONE: i sensori di sicurezza della temperatura devono essere installati a bordo macchina o ad una distanza non maggiore di
30 cm dal collegamento di mandata del termoprodotto. Qualora i termoprodotti non siano provvisti di tutti i dispostivi, quelli mancanti
possono essere installati sulla tubazione di mandata del termoprodotto entro una distanza dal termoprodotto non maggiore di 1
m. Tutti questi elementi non devono per nessuna ragione avere organi di intercettazione interposti che possano accidentalmente
escluderli e devono essere posizionati in ambienti non esposti al gelo poiché, se dovessero gelare, si potrebbe vericare la rottura o
addirittura l’esplosione del corpo caldaia.
ATTENZIONE: Per nessuna ragione si deve accendere il fuoco se prima l’impianto non sia stato completamente riempito d’acqua;
il farlo comporterebbe un danneggiamento gravissimo di tutta la struttura. Il riempimento dell’impianto deve essere fatto tramite
il tubo di carico direttamente nella vaschetta del vaso di espansione aperto in modo da evitare che una eccessiva pressione della rete
idrica deformi il corpo caldaia.
L’impianto va tenuto costantemente pieno d’acqua anche nei periodi in cui non è richiesto l’uso. Durante il periodo invernale un’eventuale
non attivit-à va affrontata con l’aggiunta di sostanze antigelo.
2.2. Vaso di espansione CHIUSO
L’impianto con vaso di espansione CHIUSO, deve essere OBBLIGATORIAMENTE provvisto di:
1. VALVOLA DI SICUREZZA da 3 bar: la massima pressione di esercizio ammessa per l’impianto è di 3 bar (pari a 30 m di colonna
d’acqua), pressioni superiori possono provocare deformazioni e rotture del corpo caldaia. ATTENZIONE : il diametro interno del tubo
di mandata che collega il termoprodotto alla valvola di sicurezza deve essere uguale al diametro interno del connettore di mandata
presente nel termo prodotto. Il suddetto tubo di collegamento deve essere privo d’intercettazioni.
2. VALVOLA MISCELATRICE ANTICONDENSA – (vedi capitolo 2.3)
3. VALVOLA AUTOMATICA DI SCARICO TERMICO DSA o VALVOLA DI SCARICO DI SICUREZZA TERMICA, con sensore a doppia
sicurezza
4. VASO DI ESPANSIONE CHIUSO collegato sul ritorno del termoprodotto. ATTENZIONE: il diametro interno del tubo di ritorno che
collega il termoprodotto al vaso di espansione chiuso deve essere uguale al diametro interno del connettore di ritorno presente nel
termo prodotto. Il suddetto tubo di collegamento deve essere privo d’intercettazioni.
5. TERMOSTATO DI COMANDO DEL CIRCOLATORE
6. TERMOSTATO DI ATTIVAZIONE DELL’ALLARME ACUSTICO
7. ALLARME ACUSTICO
8. INDICATORE DI TEMPERATURA
9. INDICATORE DI PRESSIONE
10. SISTEMA DI CIRCOLAZIONE
ATTENZIONE: i sensori di sicurezza della temperatura devono essere installati a bordo macchina come indicato al capitolo 2.1. Tutti
questi elementi non devono per nessuna ragione avere organi di intercettazione interposti che possano accidentalmente escluderli e
devono essere posizionati in ambienti non esposti al gelo poiché, se dovessero gelare, si potrebbe vericare la rottura o addirittura
l’esplosione del corpo caldaia.
OBBLIGATORIAMENTE i termoprodotti per il riscaldamento di tipo domestico inseriti in impianti di riscaldamento a VASO CHIUSO
devono essere dotati, al loro interno, di un circuito di raffreddamento predisposto dal costruttore dell’apparecchio, attivato da una valvola
di sicurezza termica (vedi capitolo 2.4) che non richieda energia ausiliaria e tale da garantire che non venga superata la temperatura
limite imposta dalla norma. Il collegamento tra il gruppo di alimentazione e la valvola deve essere privo di intercettazioni. La pressione a
monte del circuito di raffreddamento deve essere di almeno 1,5 bar.
2.3. VALVOLA MISCELATRICE ANTICONDENSA (fornita come OPTIONAL)
La valvola miscelatrice anticondensa trova applicazione nei termoprodotti a combustibile solido in quanto previene il ritorno di acqua fredda
nello scambiatore Figura 1 a pagina 50. Le tratte 1 e 3 sono sempre aperte e, assieme alla pompa installata sul ritorno (R), garantiscono
la circolazione dell’acqua all’interno dello scambiatore della caldaia a biomassa (CB). Una elevata temperatura di ritorno permette di
migliorare l’efcienza, riduce la formazione di condensa dei fumi e allunga la vita della caldaia. Le valvole in commercio presentano svariate
tarature, La NORDICA consiglia l’utilizzo del modello 55°C con connessioni idrauliche da 1”. Una volta raggiunta la temperatura di
taratura della valvola, viene aperta la tratta 2 e l’acqua della caldaia va all’impianto attraverso la mandata (M). IMPORTANTE la mancata
installazione del dispositivo fa decadere la garanzia dello scambiatore di calore.
2.4. VALVOLA AUTOMATICA SCARICO TERMICO DSA (fornita come OPTIONAL)
I termoprodotti a combustibile solido devono essere installati con le sicurezze previste dalle vigenti leggi in materia. A tale scopo la
termostufa è munita di uno serpentino di scarico termico.
Il serpentino di scarico termico dovrà essere collegato da un lato alla rete idrica (Figura 1 a pagina 50 / Cap. DIMENSIONI - pos. A) e dall’altro
alla rete di drenaggio (C). La valvola automatica di scarico termico DSA, il cui bulbo andrà collegato all’attacco B, al raggiungimento della
temperatura di sicurezza abilita l’ingresso di acqua fredda nel serpentino contenuto nella caldaia, scaricando l’eccesso termico tramite il
tubo C verso uno scarico opportunamente installato. La pressione a monte del circuito di raffreddamento deve essere di almeno 1,5 bar.
7193505 - IT-EN-DE-FR 7
FLY IDRO DSA
2.5. COLLEGAMENTO E CARICO DELL’IMPIANTO
Alcuni esempi, puramente indicativi dell’impianto, sono riportati al capitolo SCHEMA DI INSTALLAZIONE, mentre i collegamenti al
termoprodotto sono riportati al capitolo DIMENSIONI.
ATTENZIONE :Il riempimento dell’impianto deve avvenire esclusivamente per caduta naturale dell’acqua dal vaso di espansione
aperto attraverso il tubo di carico per evitare che una pressione di rete troppo elevata dell’acquedotto possa deformare o far
scoppiare il corpo caldaia.
Durante questa fase aprire tutti gli sati dei termosifoni per evitare formazioni di sacche d’aria, sorvegliando poi la fuori uscita d’acqua per
evitare spiacevoli allagamenti.
Il collaudo di tenuta dell’impianto va eseguito con la pressione del vaso di espansione aperto.
L’impianto va tenuto costantemente pieno d’acqua anche nei periodi in cui non è richiesto l’uso del termoprodotto. Durante il
periodo invernale un’eventuale non attività va affrontata con l’aggiunta di sostanze antigelo.
3. SICUREZZA ANTINCENDIO
Nell’installazione del prodotto devono essere osservate le seguenti misure di sicurezza:
a) Al ne di assicurare un sufciente isolamento termico, rispettare la distanza minima di sicurezza dal retro e da entrambi i lati da
elementi costruttivi ed oggetti inammabili e sensibili al calore (mobili, rivestimenti di legno, stoffe ecc.) (vedi Figura 5 a pagina 54 - A).
Tutte le distanze minime di sicurezza sono indicate sulla targhetta tecnica del prodotto e NON si deve scendere al di sotto
dei valori indicati;
b) Davanti alla porta del focolare, nell’area di radiazione della stessa non deve esserci alcun oggetto o materiale di costruzione inammabile
e sensibile al calore a meno di 100 cm di distanza. Tale distanza può essere ridotta a 40 cm qualora venga installata una protezione,
retroventilata e resistente al calore, davanti all’intero componente da proteggere;
c) Qualora il prodotto sia installato su un pavimento di materiale inammabile, bisogna prevedere un sottofondo ignifugo. I pavimenti in
materiale inammabile, come moquette, parquet o sughero etc., devono essere coperti da uno strato di materiale non inammabile,
ad esempio ceramica, pietra, vetro o acciaio etc. (dimensioni secondo l’ordinamento regionale).
Il sottofondo deve sporgere frontalmente di almeno 50 cm e lateralmente di almeno altri 30 cm rispetto l’apertura della porta di
carico (vedi Figura 5 a pagina 54 - B);
d) Sopra al prodotto non devono essere presenti componenti inammabili (es. mobili - pensili).
Il prodotto deve funzionare
in un contenitore ermetico e resistente al fuoco. Il prodotto non deve mai essere acceso in presenza di emissioni gassose o vapori (per
esempio colla per Linoleum, benzina ecc.). Non depositate materiali inammabili nelle vicinanze del prodotto .
Durante la combustione viene sprigionata energia termica che comporta un marcato riscaldamento delle superci, di porte, maniglie,
comandi, vetri, tubo fumi ed eventualmente della parte anteriore dell’apparecchio. Evitate il contatto con tali elementi senza un
corrispondente abbigliamento protettivo o senza utensili accessori (guanti resistenti al calore, dispositivi di comando).
Fate in modo che i bambini siano consapevoli di questi pericoli e teneteli lontani dal focolare durante il suo funzionamento.
Quando si utilizza un combustibile errato o troppo umido si formano dei depositi (creosoto) nella canna fumaria con il rischio d’incendio.
3.1. PRONTO INTERVENTO
Se si manifesta un incendio nel collegamento o nella canna fumaria :
a) Chiudere la porta di caricamento e del cassetto cenere.
b) Chiudere i registri dell’aria comburente
c) Spegnere tramite l’uso di estintori ad anidride carbonica ( CO2 a polveri )
d) Richiedere l’immediato intervento dei Vigili del Fuoco
NON SPEGNERE IL FUOCO CON L’USO DI GETTI D’ACQUA.
Quando la canna fumaria smette di bruciare bisogna farla vericare da uno specialista per individuare eventuali crepe o punti permeabili.
esclusivamente con il cassetto cenere inserito. I residui solidi della combustione (ceneri) devono essere raccolti
4. DESCRIZIONE TECNICA
Denizione: termoprodotto secondo EN 13240.
L’apparecchio è composto da lastre in lamiera d’acciaio verniciato, zincata e da fusioni di ghisa.
Il focolare si trova all’interno della caldaia costruita con acciaio di 4 mm di spessore e rinforzata con chiodi saldati.
Nella caldaia circola l’acqua dell’impianto di riscaldamento la quale assorbe il calore prodotto nel focolare .
Il vetro ceramico (resistente no 700°C) della porta, consente un’affascinante vista sulle amme ardenti ed impedisce ogni fuoriuscita di
scintille e fumo.
Il riscaldamento dell’ambiente avviene:
a) per irraggiamento: attraverso il vetro panoramico e le superci esterne calde del termoprodotto viene irraggiato calore
nell’ambiente.
b) per conduzione: mediante i radiatori o termoconvettori dell’impianto centralizzato alimentati dall’acqua calda generata dal
termoprodotto. (Vedi capitolo DETERMINAZIONE DELLA POTENZA TERMICA)
L’apparecchio è dotato di un registro per regolare l’aria primaria e secondaria.
1A - Registro Aria PRIMARIA (Figura 7 a pagina 55).
Sotto la porta del focolare a sinistra si trova la leva di comando del registro dell’aria primaria.
Con questo registro viene regolato il passaggio dell’aria che entra nella parte bassa della stufa ed attraverso opportuni canali viene
convogliato in direzione del combustibile. L’aria primaria è necessaria per il processo di combustione in fase di accensione. Il cassetto
8 7193505 - IT-EN-DE-FR
FLY IDRO DSA
cenere deve essere svuotato regolarmente in modo che la cenere non possa ostacolare l’entrata dell’aria primaria.
Per aprire il passaggio dell’aria primaria bisogna estrarre totalmente (tirare) la leva.
Il registro dell’aria primaria deve essere chiuso quasi completamente durante la combustione della legna, poiché altrimenti questa
arde troppo velocemente e il termoprodotto si può surriscaldare.
2A - Registro Aria SECONDARIA (Figura 7 a pagina 55).
Sotto la porta del focolare a destra si trova la leva dell’aria secondaria.
L’aria secondaria, passando internamente ai due montanti laterali della facciata, si riscalda ed innesca la doppia combustione
mantenendo nello stesso tempo la pulizia del vetro stesso (con registro aperto).
Quando la leva è tutta inserita il passaggio dell’aria è tutto aperto .
La regolazione dei registri necessaria per l’ottenimento della resa calorica nominale è la seguente:
COMBUSTIBILE Aria PRIMARIA Aria SECONDARIA Aria TERZIARIA
FLY IDRO - DSA
LEGNA CHIUSA 1/2 APERTA PRECALIBRATA
5. CANNA FUMARIA
Requisiti fondamentali per un corretto funzionamento dell’apparecchio:
• la sezione interna deve essere preferibilmente circolare;
• essere termicamente isolata ed impermeabile e costruita con materiali idonei a resistere al calore, ai prodotti della combustione ed
alle eventuali condense;
• essere priva di strozzature ed avere andamento verticale con deviazioni non superiori a 45°;
• se già usata deve essere pulita;
• rispettare i dati tecnici del manuale di istruzioni;
Qualora le canne fumarie fossero a sezione quadrata o rettangolare gli spigoli interni devono essere arrotondati con raggio non inferiore
a 20 mm. Per la sezione rettangolare il rapporto massimo tra i lati deve essere ≤ 1,5.
Una sezione troppo piccola provoca una diminuzione del tiraggio. Si consiglia un’altezza minima di 4 m.
Sono VIETATE e pertanto pregiudicano il buon funzionamento dell’apparecchio: brocemento, acciaio zincato, superci interne ruvide e
porose. In Figura 2 a pagina 52 sono riportati alcuni esempi di soluzione.
La sezione minima deve essere di 4 dm2 (per esempio 20x20 cm) per gli apparecchi il cui diametro di condotto è inferiore a 200
mm, o 6,25 dm2 (per esempio 25x25 cm) per gli apparecchi con diametro superiore a 200 mm.
Il tiraggio creato dalla vostra canna fumaria deve essere sufciente ma non eccessivo.
Una sezione della canna fumaria troppo importante può presentare un volume troppo grande da riscaldare e dunque provocare delle
difcoltà di funzionamento dell’apparecchio; per evitare ciò provvedete ad intubare la stessa per tutta la sua altezza. Una sezione troppo
piccola provoca una diminuzione del tiraggio.
La canna fumaria deve essere adeguatamente distanziata da materiali inammabili o combustibili mediante un opportuno
isolamento o un’intercapedine d’aria.
E’ VIETATO far transitare all’interno della stessa tubazioni di impianti o canali di adduzione d’aria. E’ proibito inoltre praticare aperture
mobili o sse, sulla stessa, per il collegamento di ulteriori apparecchi diversi (vedi capitolo COLLEGAMENTO ALLA CANNA FUMARIA DI
UN CAMINETTO O FOCOLARE APERTO).
5.1. COMIGNOLO
Il tiraggio della canna fumaria dipende anche dall’idoneità del comignolo.
È pertanto indispensabile che, se costruito artigianalmente, la sezione di uscita sia più di due volte la sezione interna della canna fumaria
(Figura 3 a pagina 52).
Dovendo sempre superare il colmo del tetto, il comignolo dovrà assicurare lo scarico anche in presenza di vento (Figura 4 a pagina 53).
Il comignolo deve rispondere ai seguenti requisiti:
• Avere sezione interna equivalente a quella del camino.
• Avere sezione utile d’uscita doppia di quella interna della canna fumaria.
• Essere costruito in modo da impedire la penetrazione nella canna fumaria di pioggia, neve e di qualsiasi corpo estraneo.
• Essere facilmente ispezionabile, per eventuali operazioni di manutenzione e pulizia.
5.2. COLLEGAMENTO AL CAMINO
I prodotti con chiusura automatica della porta (tipo 1) devono obbligatoriamente funzionare, per motivi di sicurezza, con la porta del
focolare chiusa (fatta eccezione per la fase di carico del combustibile o l’eventuale rimozione della cenere).
I prodotti con le porte non a chiusura automatica (tipo 2) devono essere collegate ad una propria canna fumaria. Il funzionamento con porta
aperta è consentito soltanto previa sorveglianza.
Il tubo di collegamento alla canna fumaria deve essere più corto possibile, rettilineo orizzontale o leggermente in salita, ed a tenuta stagna.
Il collegamento deve essere eseguito con tubi stabili e robusti (Vi consigliamo uno spessore di 2 mm) ed essere ssato ermeticamente
alla canna fumaria. Il diametro interno del tubo di collegamento deve corrispondere al diametro esterno del tronchetto di scarico fumi della
cucina (DIN 1298).
ATTENZIONE: per quanto riguarda la realizzazione del collegamento alla canna fumaria e i materiali inammabili attenersi a quanto
previsto dalla Norma UNI10683. La canna fumaria deve essere adeguatamente distanziata da materiali inammabili o combustibili
mediante un opportuno isolamento o un’intercapedine d’aria.
Per un migliore funzionamento dell’apparecchio, viene consigliata una depressione al camino di 17 - 20 Pascal (= 1,7 - 2,0 mm di
colonna d’acqua). La misurazione deve essere fatta sempre ad apparecchio caldo (resa calorica nominale).
7193505 - IT-EN-DE-FR 9
FLY IDRO DSA
Quando la depressione supera 20 Pa (= 2,0 mm di colonna d’acqua) è necessario ridurla con l’installazione di un regolatore di tiraggio
supplementare (valvola a farfalla) sul tubo di scarico o nel camino, come da normative vigenti.
Per un buon funzionamento dell’apparecchio è essenziale che nel luogo d’installazione venga immessa sufciente aria per la combustione
(vedi capitolo AFFLUSSO D’ARIA NEL LUOGO D’INSTALLAZIONE DURANTE LA COMBUSTIONE).
5.3. COLLEGAMENTO ALLA CANNA FUMARIA DI UN CAMINETTO O FOCOLARE APERTO
Il canale fumi è il tratto di tubo che collega il Prodotto alla canna fumaria, nel collegamento devono essere rispettati questi semplici ma
importantissimi principi:
• Per nessuna ragione si dovrà usare il canale fumo avente un diametro inferiore a quello del collarino di uscita di cui è dotato il
Prodotto;
• Ogni metro di percorso orizzontale del canale fumo provoca una sensibile perdita di carico che dovrà eventualmente essere
compensata con un innalzamento della canna fumaria;
• Il tratto orizzontale non dovrà comunque mai superare i 2 metri (UNI 10683);
• Ogni curva del canale fumi riduce sensibilmente il tiraggio della canna fumaria che dovrà essere eventualmente compensata
innalzandola adeguatamente;
• La Normativa UNI 10683 – ITALIA prevede che le curve o variazioni di direzione non devono in nessun caso essere superiori a 2
compresa l’immissione in canna fumaria.
Volendo usare la canna fumaria di un caminetto o focolare aperto, sarà necessario chiudere ermeticamente la cappa al di sotto del punto
di imbocco del canale fumo pos. A Figura 6 a pagina 54.
Se poi la canna fumaria è troppo grande (p.e. cm 30x40 oppure 40x50) è necessario intubarla con un tubo di acciaio Inox di almeno
200mm di diametro, pos. B, avendo cura di chiudere bene lo spazio rimanente fra il tubo e la canna fumaria immediatamente sotto al
comignolo pos. C.
6. AFFLUSSO D’ARIA NEL LUOGO D’INSTALLAZIONE DURANTE LA COMBUSTIONE
Poiché questi prodotti ricavano l’aria di combustione dal locale di installazione, è OBBLIGATORIO che nel luogo stesso venga immessa
una sufciente quantità d’aria. In caso di nestre e porte a tenuta stagna (es. Case costruite con il criterio di risparmio energetico) è
possibile che l’ingresso di aria fresca non venga più garantito e questo compromette il tiraggio dell’apparecchio, il vostro benessere e la
vostra sicurezza. Bisogna pertanto garantire una alimentazione aggiuntiva di aria fresca mediante una presa d’aria esterna posta nelle
vicinanze dell’apparecchio oppure tramite la posa di una conduttura per l’aria di combustione che porti verso l’esterno od in un vicino locale
aerato, ad eccezione del locale caldaia o garage (VIETATO).
IMPORTANTE. Per un miglior benessere e relativa ossigenazione dell’ambiente stesso, l’aria di combustione della stufa / camino può
essere prelevata direttamente dall’esterno. Per far questo la stufa può essere collegata alla presa d’aria esterna tramite un raccordo
(vedi capitolo DIMENSIONI e Figura 11 a pagina 56 ).
Il tubo di collegamento deve essere liscio con un diametro minimo di 120 mm, deve avere una lunghezza massima di 4 m e presentare non
più di tre curve. Qualora questo sia collegato direttamente con l’esterno deve essere dotato di un apposito frangivento.
L’entrata dell’aria per la combustione nel luogo d’installazione non deve essere ostruita durante il funzionamento del Prodotto. E’
assolutamente necessario che negli ambienti, in cui vengono fatti funzionare prodotti con un tiraggio naturale del camino, venga immessa
tanta aria quanta ne è necessaria per la combustione, ossia no a 25 (>11kW) m³/ora. Il naturale ricircolo dell’aria deve essere garantito
da alcune aperture sse verso l’esterno, la loro grandezza è stabilita da relative normative in materia. Chiedete informazioni al Vostro
spazzacamino di ducia. Le aperture devono essere protette con delle griglie e non devono mai essere otturate. Una cappa di estrazione
(aspirante) installata nella stessa stanza od in una connante provoca una depressione nell’ambiente. Questo provoca la fuori uscita di
gas combusti (fumo denso, odore); è dunque necessario assicurare un maggiore afusso di aria fresca.
La depressione di una cappa aspirante può, nella peggiore delle ipotesi, trasformare la canna fumaria del Prodotto in presa d’aria
esterna risucchiando i fumi nell’ambiente con conseguenze gravissime per le persone.
7. COMBUSTIBILI AMMESSI / NON AMMESSI
I combustibili ammessi sono ceppi di legna. Si devono utilizzare esclusivamente ceppi di legna secca (contenuto d’acqua max. 20%).
Si dovrebbero caricare al massimo 2 o 3 ceppi di legna. I pezzi di legna dovrebbero avere una lunghezza di ca. 20-30 cm ed una
circonferenza di massimo 30-35 cm.
I tronchetti di legno pressati non resinati devono essere usati con cautela per evitare surriscaldamenti dannosi all’apparecchio,
in quanto questi hanno un potere calorico elevato.
La legna usata come combustibile deve avere un contenuto d’umidità inferiore al 20% e deve essere deposta in luogo asciutto. La
legna umida rende l’accensione più difcile, poiché è necessaria una maggiore quantità d’energia per far evaporare l’acqua presente.
Il contenuto umido ha inoltre lo svantaggio che, con l’abbassarsi della temperatura, l’acqua si condensa prima nel focolare e quindi nel
camino causando un notevole deposito di fuliggine con successivo possibile rischio d’incendio della stessa.
La legna fresca contiene circa il 60% di H2O, perciò non è adatta ad essere bruciata. Bisogna collocarla in luogo asciutto e ventilato (per
esempio sotto una tettoia) per almeno due anni prima di utilizzarla.
Tra gli altri NON possono essere bruciati: carbone, ritagli, cascami di corteccia e pannelli, legna umida o trattata con vernici,
materiali di plastica; in tal caso decade la garanzia sull’apparecchio.
Carta e cartone devono essere utilizzati solo per l’accensione.
La combustione di riuti è VIETATA e danneggerebbe inoltre l’apparecchio e la canna fumaria, provocando inoltre danni alla salute ed
in virtù del disturbo olfattivo a reclami da parte del vicinato .
La legna non è un combustibile a lunga durata e pertanto non è possibile un riscaldamento continuo durante la notte.
10 7193505 - IT-EN-DE-FR
FLY IDRO DSA
Specie kg/mc kWh/kg Umidità 20%
Faggio 750 4,0
Cerro 900 4,2
Olmo 640 4,1
Pioppo 470 4,1
Larice* 660 4,4
Abete rosso* 450 4,5
Pino silvestre* 550 4,4
* LEGNI RESINOSI POCO ADATTI
ATTENZIONE: L’uso continuo e prolungato di legna particolarmente ricca di oli aromatici (p.e. Eucalipto, Mirto, etc.) provoca il
deterioramento (sfaldamento) repentino dei componenti in ghisa presenti nel prodotto.
8. ACCENSIONE
ATTENZIONE: Per nessuna ragione si deve accendere il fuoco se prima l’impianto non sia stato completamente riempito d’acqua;
il farlo comporterebbe un danneggiamento gravissimo di tutta la struttura. IN MANCANZA TOTALE O PARZIALE D’ACQUA
NON ACCENDERE ASSOLUTAMENTE IL FUOCO NEL TERMOPRODOTTO (NEANCHE PER PROVA) IN QUANTO POTREBBE
ROVINARSI IRRIMEDIABILMENTE, IN TAL CASO DECADE LA GARANZIA SULL’APPARECCHIO.
IMPORTANTE: alla prima accensione è inevitabile che venga prodotto un odore sgradevole (dovuto dall’essiccamento dei collanti presenti
nella cordicella di guarnizione o dalle vernici protettive), il quale sparisce dopo un breve utilizzo. Si deve comunque assicurare una
buona ventilazione dell’ambiente. Alla prima accensione Vi consigliamo di caricare una quantità ridotta di combustibile e di aumentare
lentamente la resa calorica dell’apparecchio.
Per una corretta prima accensione dei prodotti trattati con vernici per alte temperature, occorre sapere quanto segue:
• i materiali di costruzione dei prodotti in questione non sono omogenei, infatti coesistono parti in ghisa e in acciaio.
• la temperatura alla quale il corpo del prodotto è sottoposto non è omogenea: da zona a zona si registrano temperature variabili dai
300 °C ai 500 °C;
• durante la sua vita, il prodotto è sottoposto a cicli alternati di accensioni e di spegnimento durante la stessa giornata e a cicli di intenso
utilizzo o di assoluto riposo al variare delle stagioni;
• prima di potersi denire rodato, il prodotto nuovo dovrà essere sottoposto a diversi cicli di avviamento per poter consentire a tutti i
materiali ed alla vernice di completare le varie sollecitazioni elastiche;
• in particolare inizialmente si potrà notare l’emissione di odori tipici dei metalli sottoposti a grande sollecitazione termica e di vernice
ancora fresca. Tale vernice, sebbene in fase di costruzione venga cotta a 250°C per qualche ora, dovrà superare più volte e per una
certa durata la temperatura di 350°C, prima di incorporarsi perfettamente con le superci metalliche
Diventa quindi importante seguire questi piccoli accorgimenti in fase di accensione:
1. Assicuratevi che sia garantito un forte ricambio d’aria nel luogo dove è installato l’apparecchio.
2. Nelle prime accensioni, non caricare eccessivamente la camera di combustione (circa metà della quantità indicata nel manuale
d’istruzioni) e tenere il prodotto acceso per almeno 6-10 ore di continuo, con i registri meno aperti di quanto indicato nel manuale
d’istruzioni.
3. Ripetere questa operazione per almeno 4-5 o più volte, secondo la Vostra disponibilità.
4. Successivamente caricare sempre più (seguendo comunque quanto descritto sul libretto di istruzione relativamente al massimo carico)
e tenere possibilmente lunghi i periodi di accensione evitando, almeno in questa fase iniziale, cicli di accensione-spegnimento di breve
durata.
5. Durante le prime accessioni nessun oggetto dovrebbe essere appoggiato sull’apparecchio ed in particolare sulle superci
laccate. Le superci laccate non devono essere toccate durante il riscaldamento.
6. Una volta superato il “rodaggio” si potrà utilizzare il Vostro prodotto come il motore di un’auto, evitando bruschi riscaldamenti con
eccessivi carichi.
Per accendere il fuoco consigliamo di usare piccoli listelli di legno con carta oppure altri mezzi di accensione in commercio.
È VIETATO l’uso di tutte le sostanze liquide come per es. alcool, benzina, petrolio e simili.
ATTENZIONE: durante le prime accensioni potrà avvenire una consistente condensazione dei fumi con una piccola fuori uscita
d’acqua dal termoprodotto; questo è un fenomeno destinato a sparire in brevissimo tempo, se invece dovesse risultare
persistente sarà necessario far controllare il tiraggio della canna fumaria.
Le aperture per l’aria (primaria e secondaria) devono essere aperte contemporaneamente solo un po’ (si deve aprire anche l’eventuale
registro di accensione, e valvola a farfalla posta sul tubo di scarico fumi). Quando la legna comincia ad ardere si può ricaricare aprendo
lentamente la porta, in modo da evitare fuori uscite di fumo, si chiude il registro dell’aria primaria e si controlla la combustione mediante
l’aria secondaria secondo le indicazioni riportate nel capitolo DESCRIZIONE TECNICA.
Durante questa fase, non lasciare mai il focolare senza supervisione.
Mai sovraccaricare l’apparecchio (consultare la tabella tecnica - quantità max. di combustibile caricabile / consumo orario). Troppo
combustibile e troppa aria per la combustione possono causare surriscaldamento e quindi danneggiare l’apparecchio. La garanzia non
copre i danni dovuti al surriscaldamento dell’apparecchio. Non accendere mai l’apparecchio quando ci sono gas combustibili
nella stanza.
8.1. ACCENSIONE a BASSE EMISSIONI
La combustione senza fumo è un metodo di accensione per ridurre in modo signicativo le emissioni di sostanze nocive. La legna brucia
gradualmente dall’alto verso il basso, così la combustione procede più lentamente ed in modo più controllato. I gas combusti, passando
7193505 - IT-EN-DE-FR 11
FLY IDRO DSA
attraverso le alte temperature della amma, bruciano quasi completamente.
Mettere i ciocchi di legna nel focolare ad una certa distanza uno dall’altro, come indicato in Figura 8 a pagina 55. Disporre in basso i più
grossi e in alto i più ni, o in verticale nel caso di camere di combustione strette e alte. Collocare il modulo di accensione sopra alla catasta,
disporre i primi ciocchi del modulo perpendicolarmente alla catasta di legna.
Modulo di accensione. Questo modulo di accensione sostituisce quello di carta o cartone.
Preparare 4 ciocchi con una sezione trasversale di 3cm x 3cm e una lunghezza di 20 cm Figura 8 a pagina 55. Mettere i quattro ciocchi
incrociati sopra la catasta di legna, trasversalmente ad essa, con nel mezzo del modulo l’accendi fuoco, che può essere per esempio
lana di legna impregnata di cera. Un ammifero è sufciente per accendere il fuoco. Volendo si possono utilizzare anche pezzi di legno
più sottili: in tal caso ne occorrerà una maggiore quantità. Tenere aperte la valvola di scarico fumi e il registro per l’aria comburente.
Dopo avere acceso il fuoco, lasciare il registro che regola l’aria per la combustione nella posizione indicata :
Combustibile Aria PRIMARIA Aria SECONDARIA
Legna CHIUSO 1/2 APERTO
IMPORTANTE:
• non aggiungere ulteriore legna tra una carica completa e l’altra;
• non soffocare il fuoco chiudendo le prese d’aria;
• la pulizia regolare da parte di uno spazzacamino riduce le emissioni di polveri sottili.
• Queste indicazioni sono sostenute da ENERGIA Legno SVIZZERA www.energia-legno.ch
9. FUNZIONAMENTO NORMALE
Dopo aver posizionato i registri correttamente inserire la carica di legna oraria indicata, evitare sovraccarichi che provocano sollecitazioni
anomale e deformazioni. Bisogna sempre usare il prodotto con la porta chiusa per evitare danneggiamenti dovuti all’eccessivo
surriscaldamento (effetto forgia). La non osservanza di tale regola fa decadere la garanzia.
Gli apparecchi con chiusura automatica della porta (tipo 1) devono obbligatoriamente funzionare, per motivi di sicurezza, con la porta del
focolare chiusa (fatta eccezione per la fase di carico del combustibile o l’eventuale rimozione della cenere ).
Gli apparecchi con le porte non a chiusura automatica (tipo 2) devono essere collegati ad una propria canna fumaria. Il funzionamento con
porta aperta è consentito soltanto sotto sorveglianza.
IMPORTANTE: Per motivi di sicurezza la porta del focolare può essere aperta solo durante il caricamento di combustibile. Il
focolare deve rimanere chiuso durante il funzionamento ed i periodi di non-utilizzo.
Con i registri viene regolata l’emissione di calore del focolare. Essi devono essere aperti secondo il bisogno calorico. La migliore
combustione (con emissioni minime) viene raggiunta quando, caricando legna, la maggior parte dell’aria per la combustione passa
attraverso il registro dell’aria secondaria. Non si deve mai sovraccaricare l’apparecchio.
Troppo combustibile e troppa aria per la combustione possono causare surriscaldamento e quindi danneggiare la stufa, in particolare si
potrebbero vericare delle rotture sulla parte inferiore della facciata. I danni causati da surriscaldamento non sono coperti da garanzia.
Bisogna pertanto usare il prodotto sempre con la porta chiusa per evitare danneggiamenti dovuti all’eccessivo surriscaldamento (effetto
forgia). La regolazione dei registri necessaria per l’ottenimento della resa calorica nominale con una depressione al camino di 17-20
Pa (1,7-2 mm di colonna d’acqua) è la seguente: vedi capitolo DESCRIZIONE TECNICA. Questo è un apparecchio a combustione
intermittente.
Nel caso che la temperatura dell’acqua superi la temperatura d’intervento delle sicurezze, sospendere immediatamente il
carico di legna, vericare la diminuzione della temperatura dell’acqua e della amma eliminando le cause del surriscaldamento
(chiudere eventualmente il registro d’aria).
Qualora nel termoprodotto sia collegata l’acqua sanitaria si può aprire il rubinetto dell’acqua calda per velocizzare il raffreddamento
dell’apparecchio stesso.
Oltre che dalla regolazione dell’aria per la combustione, l’intensità della combustione e quindi la resa calorica è inuenzata dal camino.
Un buon tiraggio del camino richiede una minore quantità d’aria per la combustione, mentre uno scarso tiraggio necessita di una maggiore
quantità d’aria per la combustione.
Per vericare la buona combustione, controllate se il fumo che esce dal camino è trasparente. Se è bianco signica che l’apparecchio non
è regolato correttamente o la legna è troppo bagnata; se invece il fumo è grigio o nero è segno che la combustione non è completa (è
necessaria una maggior quantità di aria secondaria).
ATTENZIONE: Quando si aggiunge combustibile sopra alle braci in assenza di amma si potrebbe vericare un elevato sviluppo di fumi.
Se questo dovesse avvenire si potrebbe formare una miscela esplosiva di gas e aria e, in casi estremi vericare un’esplosione. Per
motivi di sicurezza si consiglia di eseguire una nuova procedura di accensione con utilizzo di piccoli listelli.
9.1. USO DEL FORNO (dove presente)
Grazie all’apporto d’aria per la combustione la temperatura del forno può essere sensibilmente inuenzata. Un sufciente tiraggio al
camino e dei canali ben puliti per il usso dei fumi roventi attorno al forno sono fondamentali per un buon risultato di cottura.
La padella forno può essere collocata su diversi piani. Torte spesse e arrosti grandi sono da inserire al livello più basso. Torte piatte e
biscotti vanno al livello medio. Il livello superiore può essere utilizzato per riscaldare o rosolare.
9.2. MANCANZA DI ENERGIA ELETTRICA
Nella eventualità di una improvvisa interruzione dell’energia elettrica durante il normale funzionamento dell’impianto, sarà necessario
compiere queste semplici manovre per evitare che il termoprodotto vada in ebollizione in seguito al mancato funzionamento della pompa.
1. Alzare al massimo la griglia mobile del focolare (dove presente) per ridurre la supercie di scambio esposta al calore della amma.
2. Chiudere i registri dell’aria primaria e secondaria nonché portare in posizione 0 il termostato (dove presente).
3. Aprire la porta del forno (dove presente) in modo da favorire lo smaltimento del calore interno.
4. Aprire il registro fumi; in questo modo si devierà verso il camino il calore residuo ancora prodotto.
12 7193505 - IT-EN-DE-FR
FLY IDRO DSA
9.3. FUNZIONAMENTO NEI PERIODI DI TRANSIZIONE
Durante il periodo di transizione, ovvero quando le temperature esterne sono più elevate, o in caso di improvviso aumento della temperatura
si possono avere dei disturbi alla canna fumaria che fanno si che i gas combusti non vengono aspirati completamente. I gas di scarico non
fuoriescono più completamente (odore intenso di gas).
In tal caso scuotete più frequentemente la griglia e aumentate l’aria per la combustione. Caricate in seguito una quantità ridotta di
combustibile facendo sì che questo bruci più rapidamente (con sviluppo di amme ) e si stabilizzi così il tiraggio della canna fumaria.
Controllate quindi che tutte le aperture per la pulizia e i collegamenti al camino siano ermetici. In caso di incertezza rinunciate all’utilizzo
della stufa.
ATTENZIONE: Per nessuna ragione si dovrà accendere il fuoco prima che l’impianto non sia stato completamente riempito d’acqua; il
farlo comporterebbe un danneggiamento gravissimo a tutta la struttura. L’impianto va tenuto costantemente pieno d’acqua anche nei
periodi in cui non è richiesto l’uso del termoprodotto. Durante il periodo invernale un’eventuale non attività va affrontata con l’aggiunta
di sostanze antigelo.
9.4. UTILIZZO ESTIVO DEL PRODOTTO.
Mantenere l’impianto completamente riempito d’acqua. L’assenza di acqua nell’impianto comporterebbe un danneggiamento
gravissimo di tutta la struttura. ATTENZIONE: Per nessuna ragione si deve accendere il fuoco se prima l’impianto non sia stato
completamente riempito d’acqua; il farlo comporterebbe un danneggiamento gravissimo di tutta la struttura.
Onde evitare l’ebollizione dell’acqua nella caldaia, la pompa di circolazione dell’impianto dovrà essere SEMPRE in funzione per poter
smaltire sui radiatori, o sul puffer, o su qualsiasi altra struttura di assorbimento termico il calore ceduto all’acqua dalla caldaia. Se la pompa
non dovesse circolare o, per qualsiasi ragione la temperatura dell’acqua dovesse superare i 95°C interviene la valvola del D.S.A.
scaricando calore tramite acqua a perdere. Si raccomanda di monitorare la temperatura dell’acqua nel termoprodotto durante
l’uso estivo per evitare interventi ripetuti della valvola DSA che ne potrebbero compromettere il buon funzionamento.
10. FERMO ESTIVO
Dopo aver effettuato la pulizia del focolare, del camino e della canna fumaria, provvedendo all’eliminazione totale della cenere ed altri
eventuali residui, è opportuno chiudere tutte le porte con i relativi registri focolare. Nel caso in cui l’apparecchio venga disconnesso dal
camino, è opportuno chiudere il foro di uscita.
E’ consigliabile effettuare l’operazione di pulizia della canna fumaria almeno una volta all’anno; vericando nel contempo l’effettivo stato
delle guarnizioni che se non risultassero perfettamente integre - cioè non più aderenti alla stufa - non garantirebbero il buon funzionamento
dell’apparecchio! Si renderebbe quindi necessaria la loro sostituzione.
In caso di umidità del locale dove è posto l’apparecchio, sistemare dei sali assorbenti all’interno del focolare.
Proteggere le parti in ghisa, se si vuole mantenere inalterato nel tempo l’aspetto estetico, con della vaselina neutra.
Vericare il livello dell’acqua del vaso di espansione e fare uscire l’eventuale aria dell’impianto satando i radiatori, vericare inoltre la
funzionalità degli accessori idraulici ed elettrici (centralina, circolatore).
ATTENZIONE: Per nessuna ragione si dovrà accendere il fuoco prima che l’impianto non sia stato completamente riempito d’acqua; il farlo
comporterebbe un danneggiamento gravissimo a tutta la struttura. L’impianto va tenuto costantemente pieno d’acqua anche nei periodi
in cui non è richiesto l’uso del termoprodotto.
7193505 - IT-EN-DE-FR 13
FLY IDRO DSA
11. MANUTENZIONE E CURA
Controllare e pulire, almeno una volta all’anno, la presa d’aria esterna. Il camino deve essere regolarmente ramazzato dallo spazzacamino.
Fate controllare dal Vostro spazzacamino responsabile di zona la regolare installazione del prodotto, il collegamento al camino e l’aerazione.
IMPORTANTE: La manutenzione deve essere eseguita esclusivamente ad apparecchio freddo. Si possono usare esclusivamente
parti di ricambio espressamente autorizzate ed offerte da La NORDICA S.p.A.. In caso di bisogno Vi preghiamo di rivolgerVi al Vs
rivenditore specializzato. L’ APPARECCHIO NON PUÒ ESSERE MODIFICATO!
11.1. LE MAIOLICHE
Le maioliche La NORDICA S.p.A. sono prodotti di alta fattura artigianale e come tali possono presentare micro-puntinature, cavillature ed
imperfezioni cromatiche. Queste caratteristiche ne testimoniano la pregiata natura.
Smalto e maiolica, per il loro diverso coefciente di dilatazione, producono microscrepolature (cavillatura) che ne dimostrano l’effettiva
autenticità.
Per la pulizia delle maioliche si consiglia di usare un panno morbido ed asciutto; se si usa un qualsiasi detergente o liquido, quest’ultimo
potrebbe penetrare all’interno dei cavilli evidenziandoli in modo permanente.
11.2. PRODOTTI IN PIETRA OLLARE
La pietra ollare va pulita con della carta abrasiva molto ne o una spugna abrasiva. NON utilizzare alcun detergente o liquido.
11.3. PRODOTTI VERNICIATI
Dopo anni di utilizzo del prodotto, la variazione di colore dei particolari verniciati è un fenomeno del tutto normale. Questo fenomeno è
dovuto alle notevoli escursioni di temperatura a cui il prodotto è soggetto quando è in funzione e all’invecchiamento della vernice stessa
con il passare del tempo.
AVVERTENZA: prima dell’eventuale applicazione della nuova vernice, bisogna pulire e rimuovere ogni residuo dalla supercie da verniciare.
11.4. PRODOTTI SMALTATI
Per la pulizia delle parti smaltate usare acqua saponata o detergenti NON abrasivi o chimicamente NON aggressivi, a freddo.
Dopo la pulizia NON lasciare asciugare l’acqua saponata o il detergente, provvedere alla loro rimozione immediatamente.
NON usare carta vetrata o paglietta in ferro.
11.5. COMPONENTI CROMATI
Qualora i componenti cromati dovessero diventare azzurrognoli a causa di un surriscaldamento, ciò può essere risolto con un adeguato
prodotto per la pulizia.
11.6. PULIZIA VETRO
Tramite uno specico ingresso dell’aria secondaria la formazione di deposito di sporco, sul vetro della porta, viene efcacemente rallentata.
Non può comunque mai essere evitata con l’utilizzo dei combustibili solidi (es. legna umida ) e questo non è da considerarsi come un
difetto dell’apparecchio .
IMPORTANTE: la pulizia del vetro panoramico deve essere eseguita solo ed esclusivamente a apparecchio freddo per evitarne
l’esplosione. Per la pulizia si possono usare dei prodotti specici oppure, con una palla di carta di giornale (quotidiano) inumidita e
passata nella cenere. Non usare comunque panni, o prodotti abrasivi o chimicamente aggressivi.
La corretta procedura di accensione, l’utilizzo di quantità e tipi di combustibili idonei, il corretto posizionamento del registro dell’aria
secondaria, il sufciente tiraggio del camino e la presenza dell’aria comburente sono indispensabili per il funzionamento ottimale
dell’apparecchio e per mantenere pulito il vetro.
ROTTURA DEI VETRI: i vetri essendo in vetroceramica resistenti no ad uno sbalzo termico di 750°C, non sono soggetti a
shock termici. La loro rottura può essere causata solo da shock meccanici (urti o chiusura violenta della porta ecc.). Pertanto la
sostituzione non è in garanzia.
11.7. PULIZIA CASSETTO CENERE
Tutti i prodotti La NORDICA S.p.A. hanno una griglia focolare ed un cassetto per la raccolta della ceneri Figura 10 a pagina 56. Vi
consigliamo di svuotare periodicamente il cassetto dalla cenere e di evitarne il riempimento totale, per non surriscaldare la griglia. Inoltre
Vi consigliamo di lasciare sempre 3-4 cm di cenere nel focolare.
ATTENZIONE: le ceneri tolte dal focolare vanno riposte in un recipiente di materiale ignifugo dotato di un coperchio stagno. Il
recipiente va posto su di un pavimento ignifugo, lontano da materiali inammabili no allo spegnimento e raffreddamento
completo delle ceneri.
11.8. PULIZIA CANNA FUMARIA
La corretta procedura di accensione, l’utilizzo di quantità e tipi di combustibili idonei, il corretto posizionamento del registro dell’aria
secondaria, il sufciente tiraggio del camino e la presenza d’aria comburente sono indispensabili per il funzionamento ottimale
dell’apparecchio e per mantenere pulito il vetro.
Almeno una volta l’anno è consigliabile eseguire una pulizia completa, o qualora sia necessario (problemi di mal funzionamento con
scarsa resa). Un eccessivo deposito di fuliggine (creosoto) può provocare problemi nello scarico dei fumi e l’incendio della canna
fumaria. La pulizia deve essere eseguita esclusivamente ad apparecchio freddo. Questa operazione, dovrebbe essere svolta da uno
spazzacamino che contemporaneamente può effettuare un’ispezione.
14 7193505 - IT-EN-DE-FR
FLY IDRO DSA
11.9. PULIZIA DEL FOCOLARE
Durante la pulizia bisogna togliere il tappo superiore dal focolare che si trova in corrispondenza dello scarico fumi Figura 9 a pagina 56 pos.
B (la prima volta con l’ausilio di un martello come indicato in gura).
ATTENZIONE: quando rimuovete il tappo e la lamiera di chiusura superiore del focolare, lo sporco che si trova dentro alla camera dello
scarico fumi, cade verso il basso, per tanto provvedete in merito per evitare di sporcare l’interno del focolare.
A pulizia ultimata: rimettere nella sua sede il tappo superiore del focolare (B). Bisogna appoggiare il tappo alla parete superiore del focolare
facendolo passare per le relative feritoie (C) e poi, con un movimento rotatorio della mano, mandare le viti in corrispondenza delle sedi
ricavate nella parete (D) e lasciare il tappo in appoggio sulla parete superiore.
ATTENZIONE: La mancanza del tappo (B) provoca una forte depressione, con una combustione troppo veloce, eccessivo
consumo di legna con relativo surriscaldamento dell’apparecchio, effetto forgia, e diminuisce lo scambio termico della
caldaia.
11.10. MANUTENZIONE DELL’IMPIANTO IDRAULICO
Un eccessivo deposito di incrostazioni sulle pareti interne del focolare riduce notevolmente l’efcienza dello scambio termico, pertanto
quando necessario bisogna asportare le incrostazioni mediante una spatola d’acciaio. Non usare mai sostanze corrosive che possono
danneggiare il termoprodotto e la caldaia.
Ad impianto spento, una volta all’anno, eseguire le seguenti veriche:
• Controllare la funzionalità e l’efcienza delle valvole di scarico termico e di sicurezza. Qualora queste fossero difettose contattare
l’installatore autorizzato. E’ TASSATIVAMENTE VIETATO LA RIMOZIONE O MANOMISSIONE DI TALI SICUREZZE.
• Vericare l’isolamento termico del tubo di riempimento e del tubo di sicurezza.
• Accertarsi che l’impianto sia carico ed in pressione, controllare il livello dell’acqua all’interno del vaso di espansione, e vericarne la
funzionalità assicurandosi anche dell’efcienza del tubo di sicurezza.
12. DETERMINAZIONE DELLA POTENZA TERMICA
Non esiste regola assoluta che permetta di calcolare la potenza corretta necessaria. Questa potenza è in funzione dello spazio da
riscaldare, ma dipende anche in grande misura dall’isolamento. In media, la potenza calorica necessaria per una stanza adeguatamente
isolata sarà 30 kcal/h al m3 (per una temperatura esterna di 0 °C).
Siccome 1 kW corrisponde a 860 kcal/h, possiamo adottare un valore di 38 W/m
Supponendo che desideriate riscaldare una stanza di 150 m3 (10 x 6 x 2,5 m) in un’abitazione isolata, vi occorreranno, 150 m3 x 38 W/m3
= 5700 W o 5,7 kW. Come riscaldamento principale un apparecchio di 8 kW sarà dunque sufciente.
Valore indicativo di combustione
Carburante Unità kcal/h kW
Legna secca (15% di umidità) kg 3600 4.2 1,00
Legna bagnata (50% di umidità) kg 1850 2.2 1,95
Bricchette di legna kg 4000 5.0 0,84
Bricchette di legnite kg 4800 5.6 0,75
Antracite normale kg 7700 8.9 0,47
Coke kg 6780 7.9 0,53
Gas naturale m
3
7800 9.1 0,46
Nafta L 8500 9.9 0,42
Elettricità kW/h 860 1.0 4,19
3
.
Quantità richiesta in rapporto a
1 kg di legna secca
7193505 - IT-EN-DE-FR 15
FLY IDRO DSA
1. GENERAL PRECAUTIONS
La NORDICA S.p.A. responsibility is limited to the supply of the appliance.
The installation must be carried out scrupulously according to the instructions provided in this manual and the rules of the profession.
Installation must only be carried out by a qualied technician who works on behalf of companies suitable to assume the entire responsibility
of the system as a whole.
La NORDICA S.p.A. declines any responsibility for the product that has been modied without written authorisation as well as
for the use of non-original spare parts. NO MODIFICATIONS CAN BE CARRIED OUT TO THE APPLIANCE. La NORDICA S.p.A.
cannot be held responsible for lack of respect for such precautions.
It is OBLIGATORY to respect the National and European rules, local regulations concerning building matter and also reproof
rules.
2. INSTALLATION REGULATIONS
Installation of the product and auxiliary equipment in relation to the heating system must comply with all current Standards and Regulations
and to those envisioned by the law.
The installation and the relating to the connections of the system, the commissioning and the check of the correct functioning must
be carried out in compliance with the regulations in force by authorised professional personnel with the requisites required by the law,
being national, regional, provincial or town council present in the country within which the appliance is installed, besides these present
instructions.
Installation must be carried out by authorised personnel who must provide the buyer with a system declaration of conformity and will
assume full responsibility for nal installation and as a consequence the correct functioning of the installed product.
Before installing the appliance, carry out the following checks:
• Make sure that the oor can support the weight of the appliance, and if it is made of ammable material, provide suitable insulation
(DIMENSIONS ACCORDING TO REGIONAL REGULATIONS).
• Make sure that there is adequate ventilation in the room where the appliance is to be installed, with particular attention to windows
and doors with tight closing (seal ropes).
• Do not install the appliance in rooms containing collective ventilation ducts, hoods with or without extractor, type B gas appliances,
heat pumps, or other appliances that, operating at the same time, can put the room in depression (ref. UNI 10683 standard)
• Make sure that the ue and the pipes to which the appliance will be connected are suitable for its operation. It is not allowed the
connection of various appliances to the same chimney.
• The diameter of the opening for connection to the chimney must at least correspond to the diameter of the ue gas pipe. The opening
must be equipped with a wall connection for the insertion of the exhaust pipe and a rosette.
• The installation must be appropriate and has to allow the cleaning and maintenance of the product and the ue.
Before installation, accurately wash the pipes of the system in order to remove any residuals that could compromise the correct functioning
of the appliance.
IMPORTANT:
a) It would be appropriate to install an automatic or manual air valve to allow the air outlet from the plumbing system;
b) In case of water leaking, close the water supply and promptly warn the after sales technical service;
c) The system working pressure must periodically be checked.
d) If not using the boiler for a long period of time, it is recommended that the after sales technical service is contacted to carry out at least
the following operations:
• close the water taps of both the thermal system and the domestic hot water system;
• empty the thermal system and the domestic hot water system if there is risk of freezing.
The DSA thermo
system (see chapter 2.2).
La NORDICA S.p.A. declines all responsibility for damage to things and/or persons caused by the system. In addition, it is not
responsible for any product modied without authorisation and even less for the use of non original spare parts.
Your regular local chimney sweep must be informed about the installation of the appliance so that he can check the correct connection to
the chimney.
2.1. OPEN expansion Tank system
It is COMPULSORY that the OPEN expansion Tank system is provided with:
1. OPEN EXPANSION Tank: which has a capacity of 10% of total water content of thermo-product and of the installation. This is
installed at the highest point of the system, at least 2 m over the radiator that is at the highest level.
2. SAFETY PIPE : that connects through the shortest way, without descending or siphoning parts, the delivery of thermo-product to
the upper side of open expansion tank. ATTENTION: The inside diameter of the supply pipe which connects the thermoproduct with
the open expansion vessel must be equal to the internal diameter of the supply junction present in the thermoproduct. The above
mentioned connection pipe must be without siphoning parts.
3. LOAD PIPE : which connects the bottom of open expansion tank with the return pipe of installation. The minimum diameter must
be ¾” gas. All those parts must no have for any reason meditate intercept bodies that could accidentally exclude them and must be
placed in rooms which are protected from frost. On the contrary, if they freeze, the boiler body could break or even explode. In case
of frost placing it will be right to add a proper percentage of antifreeze liquid to the water of installation in order to delete the whole
problem. In no way there must be water circulation in the open expansion tank between the safety and loading pipe. This would cause
the water oxygenation and the consequent corrosion of thermo-product and installation in a very short time.
4. THERMAL DISCHARGE VALVE which is a further positive safety that prevents the boiling even when electric energy is missing. It is
made by a valve cover like a pressure safety valve which differs from it as it opens by reaching a pre-calibrated temperature (normally
at 94 – 95°C) and unload hot water from the installation delivery. This will be replaced with as much cold water coming from the open
expansion tank loading pipe of open tank by draining away the excessive heat.
appliances, can be installed in both an OPEN expansion Tank system (see chapter 2.1) and a CLOSED expansion Tank
16 7193505 - IT-EN-DE-FR
FLY IDRO DSA
5. SAFETY VALVE FROM 1,5 bar: maximum operation pressure allowed for the system is 1,5 bar (equal to 15 m of the water column).
Higher pressures can cause deformation and breakage of the boiler body.
6. SAFETY DEVICES envisioned by Regulations in vigour.
7. CIRCULATION PUMP : . It would be better to install it on the return in order to avoid that it could disconnect itself at very high water
temperatures but checking that it does not drive water in the open expansion tank otherwise it should cause a continuous water
oxygenation with consequent, fast corrosion of boiler body. It must be not to avoid a forced circulation in the open expansion tank.
Furthermore it must be electrically connected to a thermostat or a electronic control unit that can be purchased with the thermoreplace as OPTIONAL part.
8. ANTI-CONDENSATION MIXING VALVE – (see chapter 2.3)
ATTENTION: temperature safety sensors must be in place on the machine or at a distance no greater than 30 cm from the ow connection
of the thermo-product. Whenever the thermo products lack a device, those missing can be installed on the thermo product ow pipe,
within a distance no greater than 1m from the thermo product. All those parts must no have for any reason meditate intercept bodies
that could accidentally exclude them and must be placed in rooms which are protected from frost. On the contrary, if they freeze, the
boiler body could break or even explode.
ATTENTION: For no reason must the re be ignited before the system has been completely lled with water; doing this would
lead to serious damage of the entire structure. The system must be lled by means of the loading pipe directly from the open tank
in a way to prevent an excessive pressure of the water network deforming the body of the thermo heating stove.
The system must be kept constantly full of water even during the periods when the use of the thermo-heating stove is not requested. During
the winter, inactivity must be faced with the addition of antifreeze.
2.2. CLOSED expansion Tank system
It is COMPULSORY that the CLOSED expansion Tank system is provided with:
1. A 3 bar SAFETY VALVE: maximum operation pressure allowed for the system is 3 bar (equal to 30 m of the water column). Higher
pressures can cause deformation and breakage of the boiler body. ATTENTION: The inside diameter of the supply pipe which
connects the thermoproduct with the security valve must be equal to the internal diameter of the supply junction present in the
thermoproduct. The above mentioned connection pipe must be without siphoning parts.
2. ANTI-CONDENSATION MIXING VALVE – (see chapter 2.3)
3. AUTOMATIC THERMAL DISCHARGE VALVE DSA or TEMPERATURE SAFETY RELIEF VALVE, with double safety sensor
4. CLOSED EXPANSION Tank can be installed on the thermo product return pipe. ATTENTION: The inside diameter of the return pipe
which connects the thermoproduct with the closed expansion vessel must be equal to the internal diameter of the return junction
present in the thermoproduct. The above mentioned connection pipe must be without siphoning parts.
5. PUMP CONTROL THERMOSTAT
6. NOISE ALARM ACTIVATION THERMOSTAT
7. NOISE ALARM
8. TEMPERATURE INDICATOR
9. PRESSURE INDICATOR
10. PUMP SYSTEM
ATTENTION: safety sensors must be in place on the machine according to that stated in chapter 2.1. All those parts must no have for any
reason meditate intercept bodies that could accidentally exclude them and must be placed in rooms which are protected from frost. On
the contrary, if they freeze, the boiler body could break or even explode.
IT IS MANDATORY that the thermo products for domestic heating inserted in CLOSED Tank heating systems, must be internally equipped,
with a cooling circuit, prepared by the unit manufacturer, which is activated by a thermal safety valve (see chapter 2.4) which does not
require auxiliary power and can guarantee that the standard set temperature limit is not exceeded. Connection between the power supply
unit and the valve must be free from interceptions. Cooling circuit upstream pressure must be at least 1,5 bar.
2.3. ANTI-CONDENSATION MIXING VALVE - (purchased as OPTIONAL part)
The Anti-condensation mixing valve nds applications in solid fuel heat generators as it prevents cold water return in the
exchanger Picture 1 at page 50. Routes 1 and 3 are always open and, along with the pump installed on the return (R), they guarantee water
circulation inside the biomass boiler exchanger (CB). An elevated return temperature, allows efciency improvement, reduces formation of
smoke condensation and prolongs the boiler life span.
Valves on the market have different calibrations. La NORDICA advises use of model 55°c with 1” hydraulic connections. Once the valve
calibration temperature is reached, route 2 opens and the boiler water goes to the system via the ow (M).
IMPORTANT lack of installation of the device voids the heat exchanger warranty.
2.4. AUTOMATIC THERMAL DISCHARGE VALVE DSA (purchased as OPTIONAL part)
Solid fuel thermo products must be installed with safety devices determined by laws in vigour. For this reason the thermo products is
equipped with a heat discharge coil.
The heat discharge coil must have one side connected to the water network (Picture 1 at page 50 / Chap. DIMENSIONS - A) and the other
rot drainage network (C). When the safety temperature is reached, the automatic thermal discharge valve DSA, the bulb of which is to
be connected to attachment B, enables the intake of cold water in the boiler coil, discharging the excess heat out of pipe C towards a
conveniently installed drain. Cooling circuit upstream pressure must be at least 1,5 bar.
2.5. SYSTEM CONNECTION AND FILLING
Some examples, purely indicative of the installation, are reported at chapter INSTALLATION LAY-OUT, while the connections to the
thermoproduct are reported at chapter DIMENSIONS .
ATTENTION: The lling of the system must take place exclusively by the natural fall of the water from the open expansion tank
through the feed pipe in order to avoid that a too high water system grid pressure could change or cause the explosion of
boiler body.
7193505 - IT-EN-DE-FR 17
FLY IDRO DSA
During this phase, open all the bleed valves of the radiators to prevent the formation of air sacks, checking the outlet of water to avoid
unpleasant oodings.
The watertight test of the installation is performed with the pressure of expansion tank open.
The installation must always be full of water even when the thermo-product is not used. During winter season the non use has
to be faced by adding antifreeze substances.
3. FIRE SAFETY
When installing the product, the following safety measures must be observed:
a) In order to ensure sufcient thermal insulation, respect the minimum safety distance from objects or furnishing components ammable
and sensitive to heat (furniture, wood sheathings, fabrics. etc.) and from materials with ammable structure (see Picture 5 at page 54 -
A). All the minimum safety distances are shown on the product data plate and lower values must not be used.
b) In front of the furnace door, in the radiation area there must be no ammable or heat-sensitive objects or material at a distance of less
than 100 cm. This distance can be reduced to 40 cm where a rear-ventilated, heat-resistant protection device is installed in front of the
whole component to protect.
c) If the product is installed on a non totally refractory oor, one must foresee a reproof background. The oors made of inammable
material, such as moquette, parquet or cork etc., must be covered by a layer of no-inammable material, for instance ceramic, stone,
glass or steel etc. (size according to regional law). The base must extend at least 50 cm at the front and at least 30 cm at the sides,
in addition to the opening of the loading door (see Picture 5 at page 54 - B).
d) No ammable components (e.g. wall units) must be present above the product.
The Product must always operate exclusively with the ash drawer inserted. The solid combustion residues (ash) must be collected in a
sealed, re resistant container. The Product must never be on in the presence of gaseous emissions or vapours (for example glue for
linoleum, petrol etc.). Never deposit ammable materials near the Product.
During combustion, thermal energy is released which leads to considerable heating of the surfaces, doors, handles, controls, glass parts,
the ue gas pipe and possibly the front part of the appliance. Avoid contact with these elements unless using suitable protective
clothing or accessories (heat resistant gloves, control devices).
Ensure children are aware of these dangers and keep them away from the furnace when it is on.
When using the wrong fuel or one which is too damp, due to deposits present in the ue, a ue re is possible.
3.1. IN A EMERGENCY
If there is a re in the ue connection :
a) Close the loading door and the ash drawer door
b) Close the comburent air registers
c) Use carbon dioxide ( CO2 powder ) extinguishers to put out the re
d) Request the immediate intervention of the Fire Brigade
DO NOT PUT OUT THE FIRE WITH WATER.
When the ue stops burning, have it checked by a specialist to identify any cracks or permeable points.
4. DESCRIPTION
Denition: thermo-replace according to EN 13240.
The appliance is composed of painted and galvanised sheet steel and cast iron.
The replace is found inside the boiler, is built in 4 mm thick steel and is reinforced using welded nails. The water in the heating system
circulates in the boiler, which absorbs the heat produced in the replace.
The ceramic glass window (resistant up to 700°C) of the door provides a lovely view of the burning ames and prevents sparks and smoke
from getting out.
Room heating takes place:
a) by radiation: the heat is radiated into the environment through the panoramic window and the hot external surfaces of the thermo-
replace;
b) by conduction: radiators or heat convectors of the centralised system fed by hot water produced by the boiler. (See chapter
CALCULATION OF THE THERMAL POWER)
The device is equipped with registers of primary and secondary air.
1A- PRIMARY AIR register (Picture 7 at page 55)
Below the hearth door, on the front left side, there is the primary air register, in the style of lever .
With this air register, it is adjusted the passage of primary air into the low part of the stove and through particular channels ows in the
fuel direction. The primary air is necessary for the combustion process during lighting. The ash drawer must be regularly emptied, so
18 7193505 - IT-EN-DE-FR
FLY IDRO DSA
that the ash does not obstruct the entry of the primary air for the combustion.
In order to open the air ow, the bar must be completely pulled out.The primary air register must be almost completely closed during
wood combustion, as otherwise the wood burns too quickly and the thermo-product may overheat.
2A- SECONDARY air register (Picture 7 at page 55).
Below the hearth door, on the right front side there is the secondary air register.
The secondary air, passing through the two lateral jambs of the front side, heats itself starting the double combustion and keeping at
the same time the glass clean ( with open register).
When the bar is pushed to the back the passage of the secondary is completely open.
The adjustment of the registers necessary to reach the rated caloric yield is the following one:
Fuel PRIMARY air SECONDARY air TERTIARY AIR
FLY IDRO - DSA
Wood CLOSED 1/2 OPEN PRE-ADJUSTED
5. FLUE
Essential requirements for correct appliance operation:
• the internal section must preferably be circular;
• the appliance must be thermally insulated and impermeable and built with suitable materials which are resistant to heat, combustion
products and any condensation;
• there must be no narrowing and vertical passages with deviations must not be greater than 45°;
• if already used, it must be clean;
• the technical data from the instruction manual must be respected;
If the ues are of a square or rectangular section, the internal edges must be rounded with a radius of not less than 20 mm.
For the rectangular section, the maximum ratio between the sides must be ≤ 1.5.
A section which is too small causes a reduction in draught. A minimum height of 4 m is advisable.
The following materials are FORBIDDEN and compromise the good operation of the appliance: asbestos cement, galvanised steel, rough
and porous internal surfaces. Picture 2 at page 52 shows some example solutions.
The minimum section must be 4 dm2 (for example 20x20 cm) for appliances whose pipe dimensions are less than 200 mm, or 6.25
dm2 (for example 25x25 cm) for appliances with a diameter of more than 200 mm.
The draught created by your ue must be sufcient but not excessive.
A section of the ue which is too large can present a volume which is too large to heat and therefore cause operating difculties for the
appliance; to avoid this, it is necessary to intubate the appliance for its entire height. A section which is too small causes a reduction in
draught.
The ue must be at a suitably distance from ammable or combustible material using suitable insulation or an air space.
It is FORBIDDEN to pass system piping or air ducts inside the ue. It is also forbidden to create moveable or xed openings on the ue
itself, for the connection of further different appliances (See chapter CONNECTING A FIREPLACE OR OPEN HEARTH TO THE FLUE).
5.1. CHIMNEY POT
The ue draught depends on the suitability of the chimney pot.
It is therefore essential that, if built in a handcrafted way, the exit section is more than twice the internal section of the ue
(Picture 3 at page 52) .
As it must always go past the ridge of the roof, the chimney pot must ensure exhaust even in the presence of wind (Picture 4 at page 53).
The chimney pot must meet the following requirements:
• Have an internal section equivalent to that of the chimney.
• Have a useful exit section of double the internal section of the ue.
• Be built so as to prevent rain, snow or any foreign body entering the ue.
• Be easy to inspect, for any maintenance and cleaning operations.
5.2. CONNECTION TO THE CHIMNEY
Products with automatic door closing (type 1) must operate, for safety reasons, with the furnace door closed (except during the fuel loading
or ash removal phases).
Products with non-automatic door closing (type 2) must be connected to their own ue.
Operation with doors open is only allowed when supervised.
The connection pipe to the ue must be as short as possible, straight horizontal and positioned slightly in ascent, and watertight.
Connection must be carried out with stable and robust pipes (we recommend a thickness of 2 mm) and be hermetically secured to the ue.
The internal diameter of the connection pipe must correspond to the external diameter of the cooker ue gas exhaust stub pipe (DIN 1298).
ATTENTION: as far as concern the realisation of the ue connection and ammable materials please follow the requirements provided by
UNI 10683 standard. The ue must be properly spaced from any ammable materials or fuels through a proper insulation or an air cavity.
For a better working of the appliance, it is suggested to have a ue draught of 17 - 20 Pascal (= 1,7 - 2,0 mm of column of water).
The measurement has always to be carried out with hot device (rated thermal performance).
When the depression exceeds 20 Pa (=2,0 mm of column of water), it is necessary to reduce the same by installing an additional draught
regulator (buttery valve) on the exhaust pipe or in the chimney, according to the regulations in force.
7193505 - IT-EN-DE-FR 19
FLY IDRO DSA
For correct appliance operation, it is essential that sufcient air for combustion is introduced into the place of installation (see paragraph
AIR FLOW IN THE PLACE OF INSTALLATION DURING COMBUSTION).
5.3. CONNECTING A FIREPLACE OR OPEN HEARTH TO THE FLUE
The ue gas channel is the stretch of piping which connects the thermo-product to the ue. In the connection, these simple but extremely
important principles must be respected:
• under no circumstances use a ue gas channel with a diameter less than that of the exhaust clamp with which the thermo-product is
equipped;
• each metre of the horizontal stretch of the ue gas channel causes a slight loss of head which must be compensated if necessary by
elevating the ue;
• the horizontal stretch must never exceed 2 metres (UNI 10683);
• each bend of the ue gas channel slightly reduces the ue draught which must be compensated if necessary by elevating it suitably;
• The UNI 10683 – ITALY regulation requires that under no circumstances must there be more than 2 bends or variations in direction
including the intake into the ue.
If the user wishes to use the ue as a replace or open hearth, it is necessary to seal the hood below the entrance point of the ue gas
channel pos. A Picture 6 at page 54.
If the ue is then too big (e.g. 30x40cm or 40x50cm), it is necessary to intubate it with a stainless steel tube with a diameter of at least
200mm, pos. B, taking care to close the remaining spaces between the pipe and the ue immediately under the chimney pot pos. C.
6. AIR FLOW IN THE PLACE OF INSTALLATION DURING COMBUSTION
As the thermo-product draw their combustion air from the place of installation, it is MANDATORY that in the place itself, a sufcient quantity
of air is introduced. If windows and doors are airtight (e.g. built according to energy saving criteria), it is possible that the fresh air intake is
no longer guaranteed and this jeopardises the draught of the appliance and your health and safety. It is therefore necessary to guarantee
a supply of fresh air through an external air inlet placed near the appliance or by placing piping for combustion air which leads outside or
to a nearby airy place, with the exception of the boiler room or garage (FORBIDDEN).
IMPORTANT: For a better comfort and corresponding oxygenation of environment, the stove / insert combustion air can be
directly withdrawn at the outside. In order to do that, the stove can be connected to the external air socket by an junction (see
Picture 11 at page 56 Chap. DIMENSIONS).
The connection pipe must be smooth with a minimum diameter of 120 mm. It must have a maximum length of 4 m and have no more than
three bends. If it is directly connected to the outside, it must be equipped with a suitable windbreak.
The intake of air for combustion in the place of installation must not be obstructed during operation of the thermo-product. It is absolutely
essential that in environments in which thermo-products are operated with a natural chimney draught, as much air as is necessary for
combustion is introduced, i.e. up to 25 m³/hour. The natural recirculation of air must be guaranteed by some xed openings to the outside.
Their size is established by regulations regarding the subject. Ask for information from a chimneys weep. The openings must be protected
with grills and must never be blocked up. An extractor hood (suction) installed in the same room or in a neighbouring one causes a
depression in the environment. This causes the leakage of burnt gas (dense smoke, smell); it is therefore necessary to ensure a greater
ow of fresh air.
The depression of an extractor hood can, in the worst case scenario, transform the ue of the thermo-product into an external
air inlet, re sucking the ue gases into the environment with very serious consequences for persons.
7. ALLOWED / NOT ALLOWED FUELS
Allowed fuels are logs. Use exclusively dry logs (max. content of water 20%). Maximum 3 logs should be loaded. The pieces of wood
should have a length of ca. 20-30 cm and a maximum circumference of 30-35 cm.
Compressed not worked-out wood briquettes must be used carefully to avoid overheating that may damage the device, since
these have a very high caloric value.
The wood used as fuel must have a humidity content lower than the 20% and must be stored in a dry place. Humid wood tends to burn
less easily, since it is necessary a greater quantity of energy to let the existing water evaporate. Moreover, humid content involves
the disadvantage that, when temperature decreases, the water condensates earlier in the hearth and therefore in the stack causing a
remarkable deposit of soot with following possible risk of re of the same.
Fresh wood contains about 60% of H2O, therefore it is not suitable to be burnt.
It is necessary to place this wood in a dry and ventilated place (for example under a roong) for at least two years before using it.
Besides others, it is not possible to burn: carbon, cuttings, waste of bark and panels, humid wood or wood treated with paints,
plastic materials; in this case, the warranty on the device becomes void.
Paper and cardboard must be used only to light the re.
The combustion of waste is FORBIDDEN and would even damage the appliance and the ue, causing health damages and claims by
the neighborhood owing to the bad smell. The wood is not a fuel which allows a continuous operation of the appliance, as consequence
the heating all over the night is not possible.
