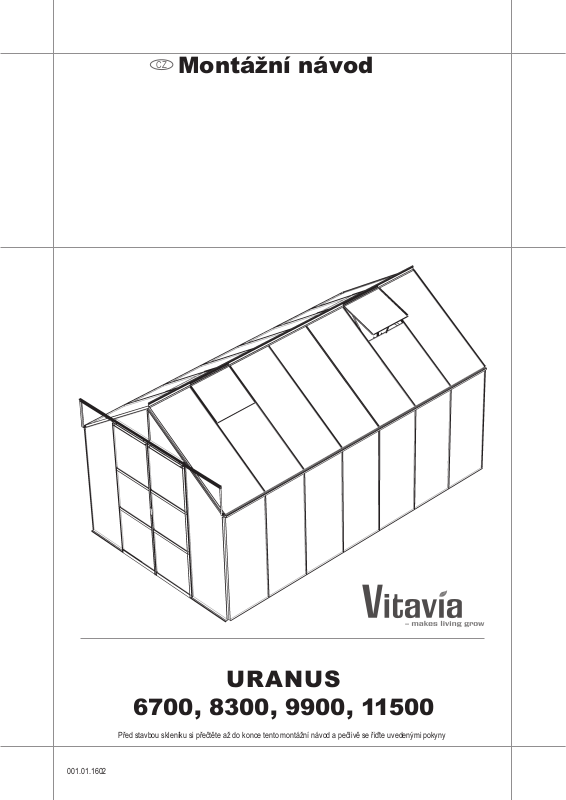

Page 1

Montážní návod

001.01.1602

rANUs

6700, 8300, 9900, 11500

Před stavbou skleníku si přečtěte až do konce tento montážní návod a pečlivě se řiďte uvedenými pokyny

Page 2

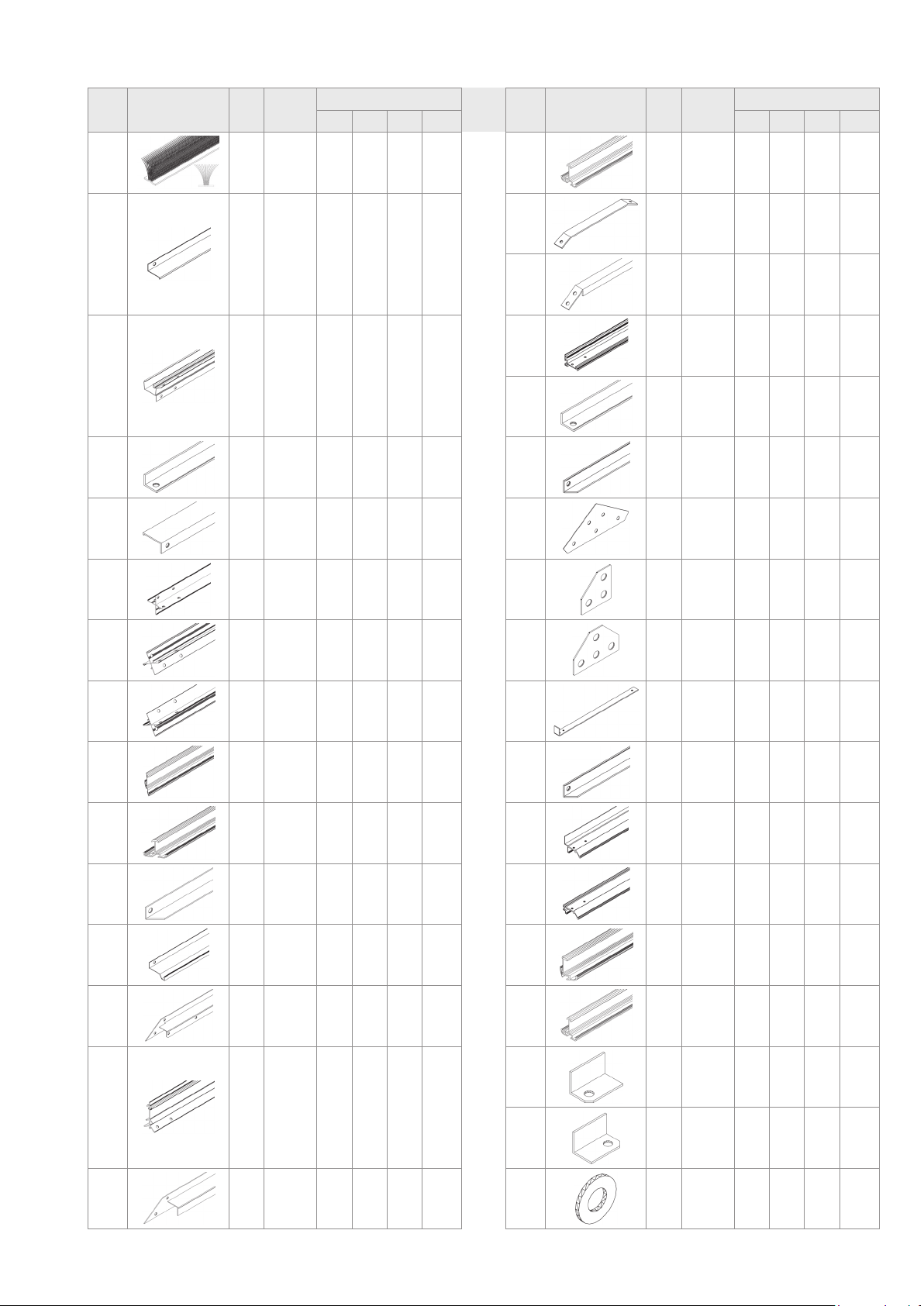

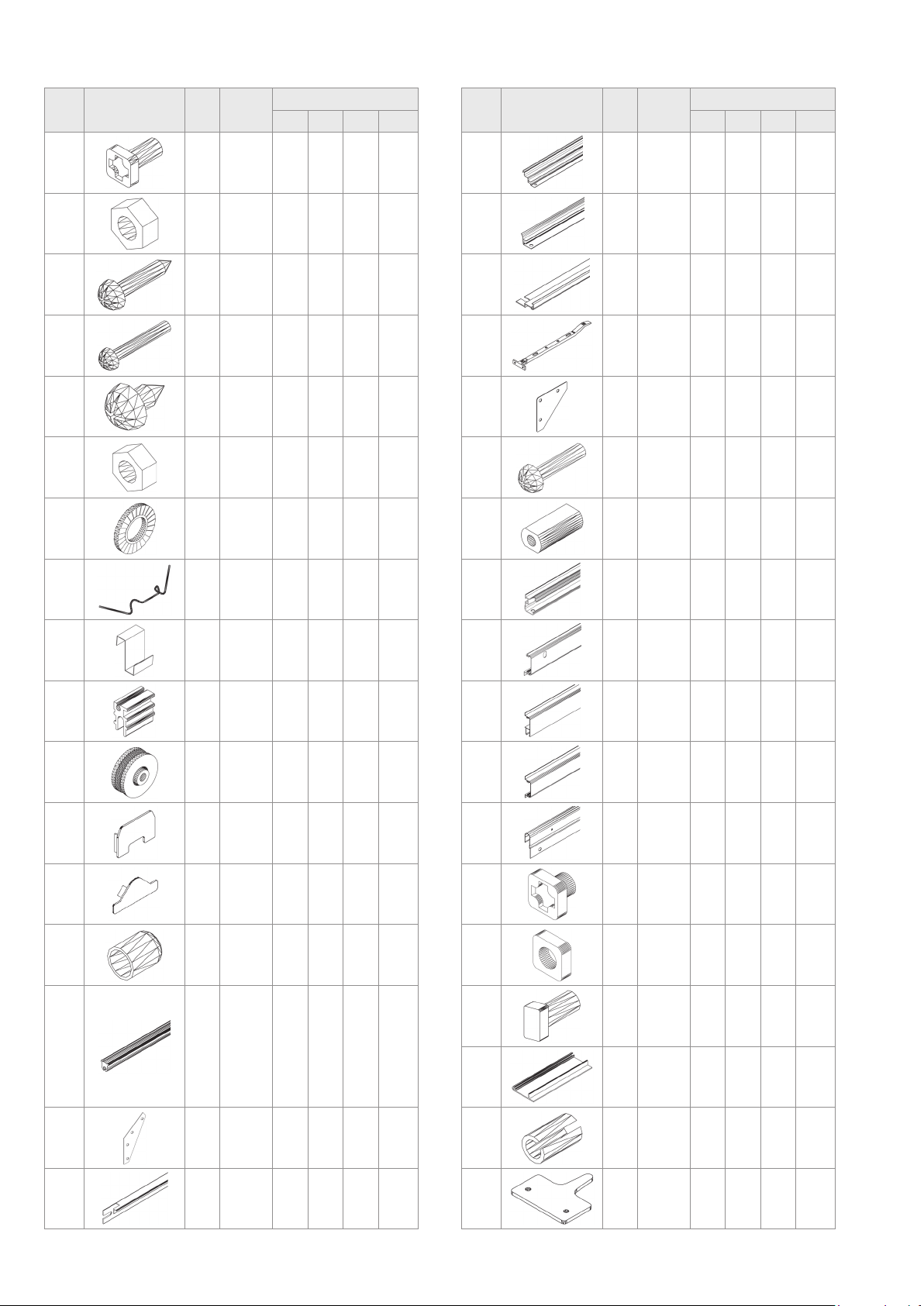

Díl č.

Popis dílu

Krok

Rozměr

Počet kusů

6700 8300 9900 11500

Díl č.

Popis dílu

Krok

Rozměr

Počet kusů

6700 8300 9900 11500

1001

1002

1003

1005

1006

1007

1009

1011

1 - 6 M6 x 12 218x 242x 260x 277x

1 - 6 M6 221x 245x 263x 280x

5 3.5 x 16 32x 32x 32x 32x

4A M6 x 40 2x 2x 2x 2x

6 3.5 x 6 12x 24x 24x 24x

5 M4 4x 4x 4x 4x

5 ø8/4 4x 4x 4x 4x

7 70 348x 396x 444x 492x

1064

1065

1066

1067

1092

1304

1310

1347

6 602 2x 4x 4x 4x

6 520 4x 8x 8x 8x

6 602 2x 4x 4x 4x

6 295 2x 4x 4x 4x

120 12x 12x 12x 12x

5 M4 x 18 4x 4x 4x 4x

4A 30.4 2x 2x 2x 2x

3 1257 2x 2x 2x 2x

1012

1014

1015

1017

1018

1019

1020

7 11 126x 142x 158x 174x

5 20 4x 4x 4x 4x

5 ø22 4x 4x 4x 4x

4B 46 4x 4x 4x 4x

4B 43.7 8x 8x 8x 8x

6 15 2x 4x 4x 4x

95000

105000

115000 125000

1359

1360

1361

1362

1500

1515

2001

2005

5 621 2x 2x 2x 2x

5 621 4x 4x 4x 4x

5 613 2x 2x 2x 2x

5 M6 x 5 2x 2x 2x 2x

5 M6 2x 2x 2x 2x

5L M6 x 12 1x 1x 1x 1x

5R 100 1x 1x 1x 1x

1043

1063

170 4x 4x 4x 4x

6 635 2x 4x 4x 4x

2006

2016

5R 10 2x 2x 2x 2x

6 40 4x 8x 8x 8x

001.01.1602

Page 3

Díl č.

Popis dílu

Krok

Rozměr

Počet kusů

6700 8300 9900 11500

Díl č.

Popis dílu

Krok

Rozměr

Počet kusů

6700 8300 9900 11500

2021

2022 2023 2024 2025

2027 2028 2029 2030

2033

2035

2036

5 1923 2x 2x 2x 2x

1A & 2

2484

3106

3728

4350

2484

3106

3728

4350

1 24B1898 10x 10x 10x 10x

2 2476 1x 1x 1x 1x

1511 4x 4x 4x 4x

2055

2056

2057

2058

2075

2076

2089

2090

2091

2092

1511 12x 16x 20x 24x

1 255 6x 8x 10x 12x

4B 1184 3x 4x 5x 6x

5 1923 2x 2x 2x 2x

1x1x1x1x1x1x1x

3 1575

1x1x1x1x1x1x1x

3 619

175 2x 2x 2x 2x

37 2x 6x 6x 6x

2039

2040

2041

2042

2043

2046

2048

2050 2051 2052 2053

1535 2x 2x 2x 2x

1963 2x 2x 2x 2x

4A 416 2x 2x 2x 2x

3 2484 1x 1x 1x 1x

3 1318 1x 1x 1x 1x

2484 3106 3728 4350

2093

2094

2096

2098

2099

2100

2101

5001

5002

56 3x 1x 1x 1x

3 426 1x 1x 1x 1x

3 619 2x 2x 2x 2x

5L 1923 1x 1x 1x 1x

5R 1923 1x 1x 1x 1x

425 2x 2x 2x 2x

2 1963 1x 1x 1x 1x

3 33 1x 1x 1x 1x

2054

001.01.1602

2 1318 1x 1x 1x 1x

6060

4A ø12/6 2x 2x 2x 2x

Page 4

Pozor – skleníky jsou v uzavřeném stavu (okna a dveře) testovány do rychlosti větru max 75 km/hod. Pokud zůstane otevřené okno nebo dveře, tak se

Při hrozícím větru včas (tj. předem) uzavřete dveře i všechna manuálně otvíraná okna skleníku!!!

„NA CO SI DÁT POZOR PŘED STAVBOU SKLENÍKU“

Umístění skleníku a jeho kotvení

Skleník doporučujeme umístit výhradně na místech, která nejsou vystavena většímu větru nebo nárazům větru. Rozhodně nestavte skleník na volně otevřených prostranstvích.

Stavba skleníku na podezdívce:

Nepotřebujete základnu a skleník přímo přišroubujete k podezdívce. Při stavbě skleníku na klasickou zděnou podezdívku je nutné dodržet montážní postup, kde je uvedený i doporučený rozměr podezdívky. Skleník musí být vždy k podezdívce přišroubován nebo jinak pevně ukotven na několika místech (poloha šroubů viz obrázek „Kotvení na zděnou podezdívku“ v montážním návodu).

Stavba bez podezdívky:

Skleník je možné postavit i bez klasické zděné podezdívky, ale v tomto případě je nutné dokoupit z volitelného příslušenství ocelovou základnu, která podezdívku nahradí a konstrukci skleníku zpevní. Skleník musí stát na rovné ploše a na takovém podloží, aby vydrželo uchycení základny skleníku. Pokud máte sebemenší pochybnosti o tom, jestli podloží udrží kotvení, postavte raději skleník jinde nebo postavte skleník na zděnou podezdívku. Ocelová základna se musí vhodným způsobem ukotvit do

země (přiloženými kolíky základnu ukotvěte k zemi, pouze když jste si absolutně jisti, že půdní podloží skleník udrží - v ČR a SR toto řešení vysloveně nedoporučujeme). Doporučujeme např. - pod připravenými úchytnými otvory v základně (je jich celkem až 6 podle typu skleníku) připravte v zemi betonové kotvy, např. vykopejte díru o hloubce cca 40 cm, umístěte do ní PVC odpadní rouru Ø 100 mm a v délce 40 cm a okolo roury zvenku zasypte zeminu. Potom do prázdné roury nalijte beton. Do zaschlého betonu pak základnu skleníku jednoduše pomocí šroubů a hmoždinek (nejsou obsahem balení) v úchytných místech ukotvíte (v místech určených pro kolíky).

Skleník nikdy nestavte na písčitých půdách – byl by problém s ukotvením skleníku. Skleník se s ocelovou základnou se musí vzájemně spojit (spojovací šrouby nemusí být obsahem balení – liší se od modelu).

Skleník nelze nechat volně položený na zemi bez ukotvení!!

Během montáže doporučujeme používat ochranné pomůcky (pracovní oděv a obuv, pevné pracovní rukavice, případně ochranné brýle). Hliníkové profilové lišty mohou

Bezpečnostní upozornění

mít ostré hrany. Skleník stavte pouze za denního světla nebo při velmi dobrém umělém osvětlení. Montáž skleníku neprovádějte ve větru, za deště nebo za bouřky. Pozor – vyvarujte se kontaktu hliníkových lišt s vedením elektrického proudu. Bezpečně a ekologicky zlikvidujte všechny plastové obaly a chraňte je před dětmi. Skleník musí stát na rovné ploše. Během výstavby se o skleník neopírejte a nepřesouvejte ho. Zabraňte dětem a zvířatům v přístupu na místo montáže, protože hrozí nebezpečí jejich poranění. Skleníky i pavilony doporučujeme stavět ve dvou osobách. Nesnažte se skleník sestavit, jestliže jste unaveni, pod vlivem alkoholu nebo léků nebo trpíte-li závratí. Při používání žebříku se ujistěte, že dodržujete bezpečnostní upozorněni výrobce. Používáte - li elektrické nářadí, dodržujte návod k obsluze výrobce (při utahováni zohledněte extrémní měkkost hliníkových šroubů a matic). Doporučujeme všechny hliníkové šrouby utahovat ručně a před montáží lehce potřít závity šroubů vazelínou – jinak po utažení při potřebě opětného povolení nelze šrouby lehce povolit a zničí se závit (nebo se ukroutí hlavička šroubu). Ve skleníku neskladujte horké předměty jako např. právě použitý zahradní nebo jiný gril, pájecí lampu, rozpálené jiné elektrické či plynové spotřebiče nebo rozpálenou benzinovou zahradní sekačku. Než začnete s kotvením podlahy, ujistěte se, že na zemi a v zemi pod plánovanou stavbou nejsou žádné viditelné ani skryté kabely nebo trubky apod. Pozor na elektrické kabely např. od zahradních sekaček, čerpadel a podobně. Dodržujte místní předpisy a smluvní závazky (např. na pronajatých pozemcích).

Všeobecná upozornění

Skleník se skládá z mnoha dílů, proto si na celou montáž rezervujte minimálně celý půlden. Skleník doporučujeme stavět ve dvou osobách. Než začnete sestavovat váš skleník, ujistěte se, že všechny součásti uvedené v tomto návodu, jsou obsaženy v balení. Jednotlivé díly předem překontrolujte a přehledně a přístupně rozložte. Je důležité, abyste jednotlivé součásti nepomíchali. Pokud některá z částí skleníku chybí, v žádném případě skleník nestavte a ihned kontaktujte svého dodavatele (na případná poškození nekompletního skleníku jakýmkoliv počasím se nevztahuje záruka). Uchovávejte všechny male součásti (šrouby, matky apod.) v připravené misce, aby se neztratily. Pro skleník zvolte slunné a rovné místo bez převislých objektů. VELMI DŮLEŽITÉ – pro verzi skleníku s polykarbonátovými deskami

- strana s bílou nebo popsanou barevnou folií (nebo i bez fólie, ale s nálepkou označující UV chráněnou stranu) musí být v každém případě umístěna směrem ven; strana bez nápisů s čirou nebo namodralou folií (nebo i bez folie a bez nálepky) směrem dovnitř skleníku. Folie (nálepku) těsně před montáží odstraňte.

odolnost skleníku velmi výrazně sníží. Počítejte s faktem, že automatický otvírač střešního okna reaguje pouze na změnu teploty. Při větrném počasí a při vyšší teplotě vzduchu se nemusí okno ovládané automatickým otvíračem dostatečně rychle uzavřít a může pak dojít k jeho poškození. Proto při hrozícím větru včas

(tj. předem) manuálně uzavřete i okna opatřená automatickým otvíračem!!!

Doporučujeme ihned po stavbě skleník zahrnout do pojistky vaší nemovitosti.

Veškerá poškození skleníku vzniklá v důsledku událostí hodnocených jako pojistné události (podle definice pojistných událostí českých nebo slovenských pojišťoven), tj. např. extrémní krupobití, vichřice (nárazy větru), povodeň, záplava, sníh a apod. nejsou předmětem záruky a nelze je reklamovat.

Péče a údržba

K čištění skleníku používejte pouze a výhradně slabý mýdlový roztok a jemný hadřík. Po umytí skleník opláchněte čistou vodou. Nepoužívejte čisticí prostředky obsahující chemická rozpouštědla nebo prostředky na bázi lihu a alkoholu (např. Iron nebo Okenu). Pozor na poškrábání špinavým hadrem nebo špinavou houbou.

Materiál skleníku nesmí přijít do kontaktu s chemickými čistidly a rozpouštědly, s chemikáliemi typu benzin (vč. technického), aceton, toulen, chlor (např. Savo), terpentýn, ředidla na barvy (např. rada S 6xxx), apod. Při použití čistidel a organických rozpouštědel dojde vždy ke zničení polykarbonátového skla.

POZOR – polykarbonátové desky nelze natírat žádným nátěrem nebo barvou (i když dodavatel barvy tvrdí, že jde o produkt kompatibilní s polykarbonátem). Natření desek znamená okamžitou ztrátu záruky a jistotu brzkého poškození desek a následně celého skleníku.

• ZBAVUJTE PRAVIDELNĚ STŘECHU LISTÍ A NEČISTOT

• PRŮBĚŽNĚ KONTROLUJTE, ZDA UKOTVENÍ DO ZEMĚ PEVNĚ DRŽÍ

• POKUD METEOROLOGOVÉ OHLÁSÍ VĚTRNÉ DNY, MUSÍ BÝT U SKLENÍKU BEZPODMÍNEČNĚ PEVNĚ UZAVŘENÉ DVEŘE I VENTILAČNÍ OKNA

• POZOR PŘI HROZÍCÍM VĚTRU (NAPŘ. PŘED BOUŘKOU NEBO PODLE PŘEDPOVĚDI POČASÍ) MANUÁLNĚ IHNED UZAVŘETE I VENTILAČNÍ OKNA

OPATŘENÁ AUTOMATICKÝM OTVÍRAČEM (PŘÍPLATKOVÉ PŘÍSLUŠENSTVÍ)

• V ZIMĚ PRAVIDELNĚ ZBAVUJTE STŘECHU SKLENÍKU SNĚHU NEBO STŘEŠE DODEJTE DOSTATEČNOU PODPORU, ABY UDRŽELA VÁHU SNĚHU –

ZEJMÉNA PŘI VĚTŠÍCH PŘÍVALECH SNĚHU

• NA ZIMU ZE SKLENÍKU ODMONTUJTE AUTOMATICKÝ OTVÍRAČ OKNA (PŘÍPLATKOVÉ PŘÍSLUŠENSTVÍ) A USKLADNĚTE JEJ PŘI TEPLOTÁCH

VYŠŠÍCH NEŽ 0OC (MRÁZ MŮŽE OTVÍRAČ POŠKODIT)

Page 5

BEZPEČNOSTNÍ VAROVÁNÍ

VOLBA UMÍSTĚNÍ

DŮLEŽITÉ

ÚDRŽBA

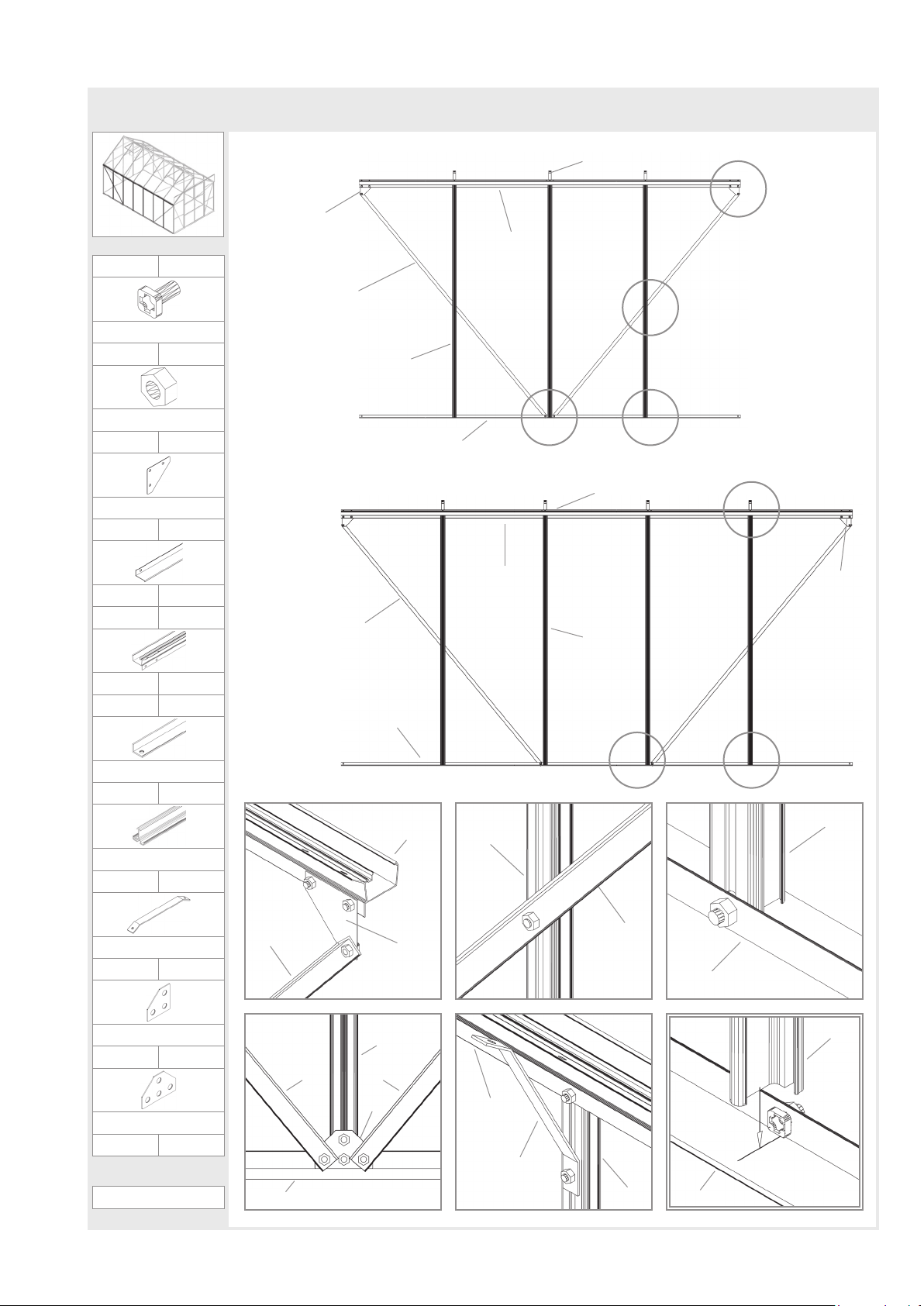

1 - KONSTRUKCE STĚNY

1. PŘED MONTÁŽÍ SKLENÍKU SI PEČLIVĚ PŘEČTĚTE TYTO INSTRUKCE.

2. Ostré hrany a rohy mohou způsobit zranění. Proto při manipulaci s hliníkovými profily, se sklem či polykarbonátovými

tabulemi vždy noste ochranné brýle, rukavice, boty a přilbu. Rozbité sklo představuje bezpečnostní riziko – vždy ho ihned bezpečně odkliďte.

3. Zakoupený výrobek je určen pouze pro pěstování rostlin a měl by být užíván pouze k tomuto účelu. Při užívání k jinému

účelu přebírá plnou zodpovědnost majitel.

4. Doporučujeme, aby tento výrobek sestavovali dva lidé.

5. Pokud se při sestavování skleníku, při vkládání skla nebo polykarbonátových tabulí setkáte s obtížemi, kontaktujte svého

dodavatele – v žádném případě nepoužívejte sílu!

6. Skleník musí být vždy ukotven.

POKYNY K SESTAVENÍ

Vždy se snažte pro umístění vašeho skleníku volit slunné místo, chráněné před větrem. Skleník je odolný větru do rychlosti větru 75 km/hod. Pozor – při zasklení polykarbonátem (hladký a lesklý plast) může ve velmi ojedinělých případech při dopadu slunečních paprsků docházet ke vzniku odlesků a tím teoreticky k obtěžování sousedů.

Než začnete sestavovat váš skleník, ujistěte se, že všechny součásti uvedené v tomto návodu, jsou obsaženy v balení. Abyste lépe identifikovali a překontrolovali jednotlivé části, vyndávejte je, prosím, z krabice po jednom. Je důležité, abyste jednotlivé součásti nepomíchali.

Pokud některá z částí skleníku chybí, skleník nestavte a kontaktujte svého dodavatele. Max. utahovací síla matek (1002) je 3Nm.

POMŮCKY NEZBYTNÉ K SESTAVENÍ

Šroubovák (běžný a křížový PH2), klíč na matky velikosti 10, kombinovaný klíč, nůž, metr, vodováha, aku vrtačka s nastavitelným točivým momentem

Skleník by měl být občas jemně opláchnut vodou se saponátem nebo jiným mycím prostředkem. Před omytím zkontrolujte, zda použitý prostředek nebude působit agresivně vůči hliníku nebo sponám držícím sklo. Pravidelně čistěte mechanismus dveří a dbejte na to, aby v horní ani

dolní kolejničce nezůstávaly žádné

nečistoty.

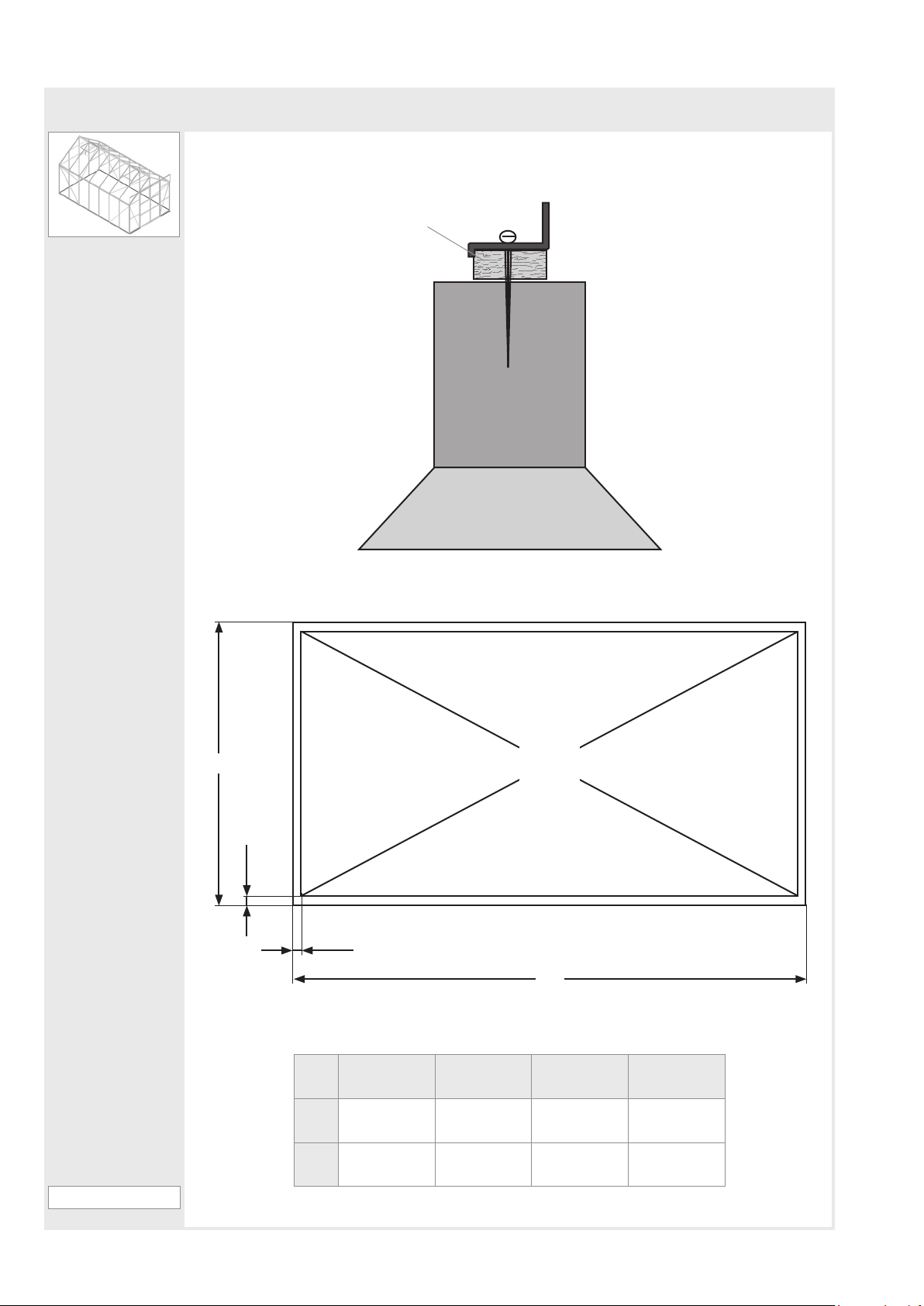

0 - PODEZDÍVKA

Důležité! Skleník lze postavit na

klasickou zděnou podezdívku nebo na ocelovou základnu, která podezdívku nahrazuje.

Základna skleníku musí mít přesný pravoúhlý tvar a musí být umístěna v rovině.

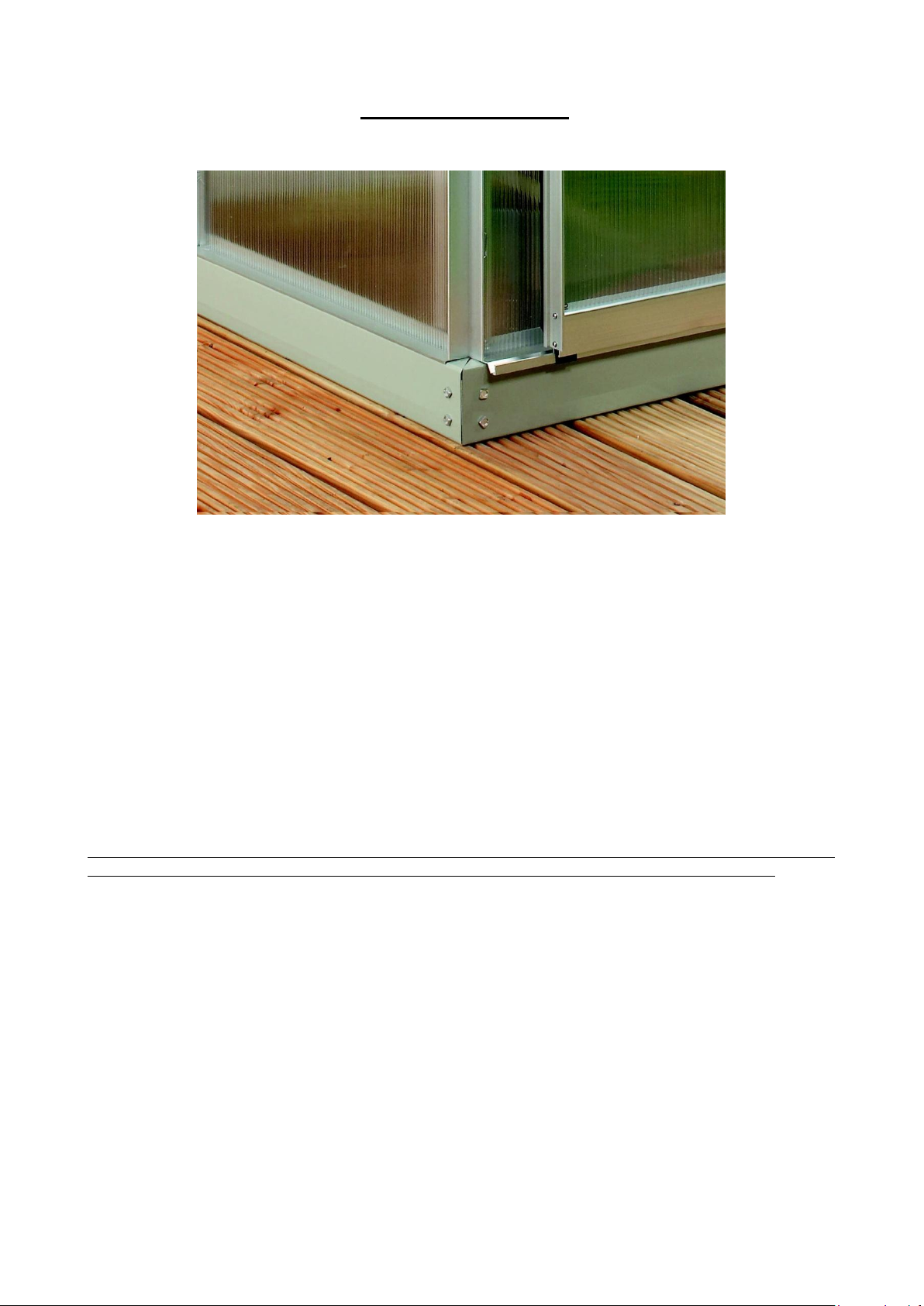

Základna z pozinkované oceli je k dispozici jako příslušenství pro všechny modely skleníků. (Pozor! Pouze pokud bude skleník umístěn na velmi větrném a nechráněném místě: Vyvrtejte díry jak do spodních hliníkových profilů skleníku, tak do jeho ocelové základny a obojí spojte šrouby a matkami.) Pokud si chcete raději vybudovat vlastní zděné nebo betonové zákl ad y, dbejte pokynů uvedených v nákresu

0. Mezi zděnou / betonovou základnou a hliníkovou konstrukcí by měly být umístěny alespoň 18 mm vysoké a ne více jak 32 mm široké dřevěné latě, které by měly být k základně připevněny 50 mm dlouhými šrouby (nejsou obsaženy v balení) – umístění šroubů viz

obrázek 0 na str. 7 Nákresy v jednoduchém rámečku ukazují náhled zevnitř skleníku. Ty v

dvojitém rámečku ukazují pohled zvenku skleníku. Základna musí být pevně ukotvena do země nebo do nosného povrchu. Skleník se základnou nesmí být volně položeny na zemi – hrozí poškození větrem – nebo přímo „odfouknutí“ skleníku.

Položte všechny části na zem a volně je spojte.

Již v tuto chvíli je nutné ke každé

vertikální hliníkové liště (2055) přiložit speciální spojovací šroub, kterým se později lišty spojí s křížovými podporami (2056) (1.5). Do vnějších lišt (2055) vložte také jeden šroub navíc ke spojení křížových podpěr (2033) (1.2). Volně připojte rohový plíšek (1092) (1.1). V kroku č.4 je nutné spojit rohový plíšek s konci štítu.

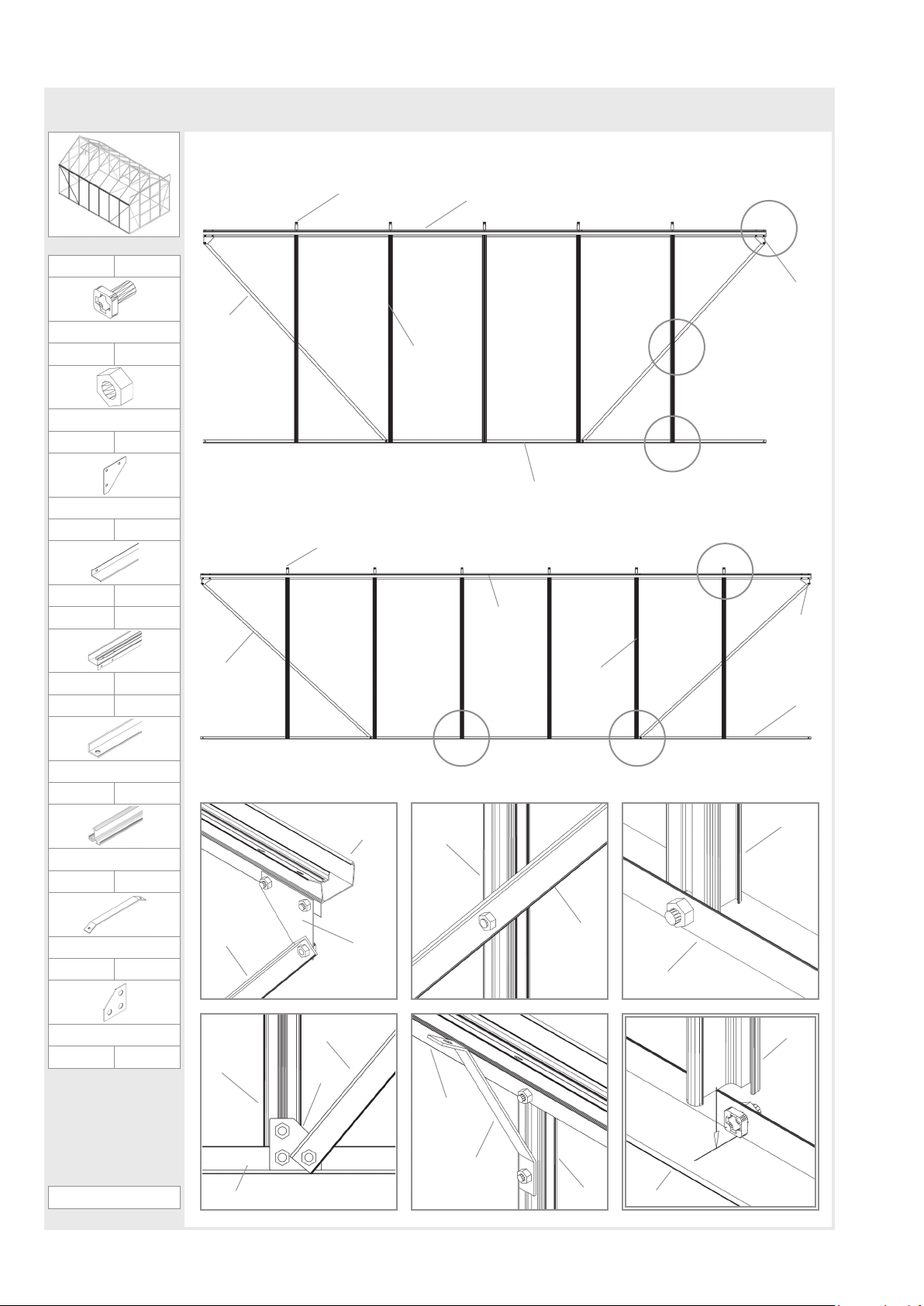

2 - KRATŠÍ STRANA BEZ DVEŘÍ

Položte všechny části na zem a volně je spojte. Nezapomeňte přitom na dva speciální spojovací šrouby ve vertikálních vzpěrách (2041 a 2042) určených k propojení s křížovými podporami (2.2) a (2.6). Ve vertikální liště (2101) bude umístěn jen jeden speciální spojovací šroub.

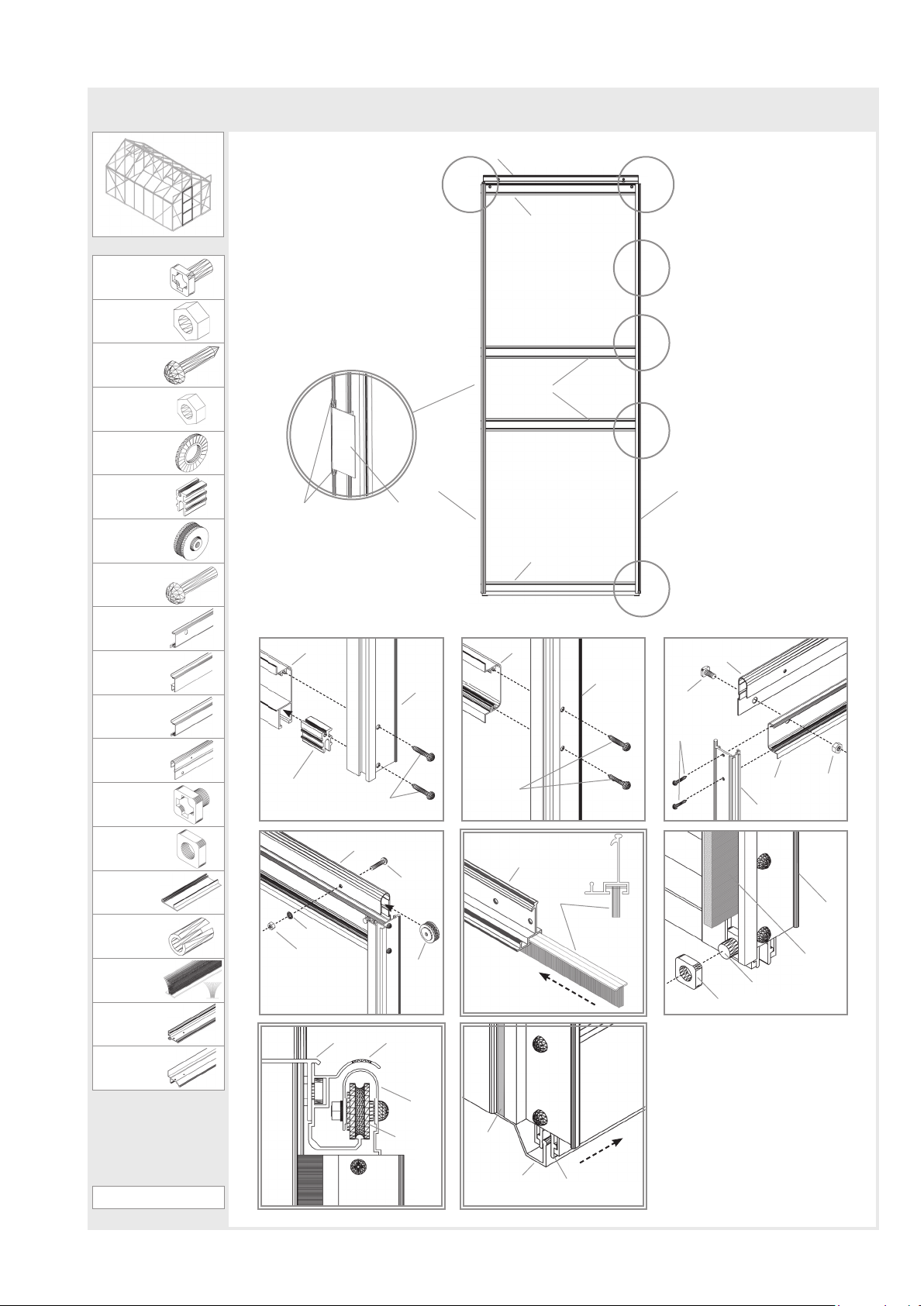

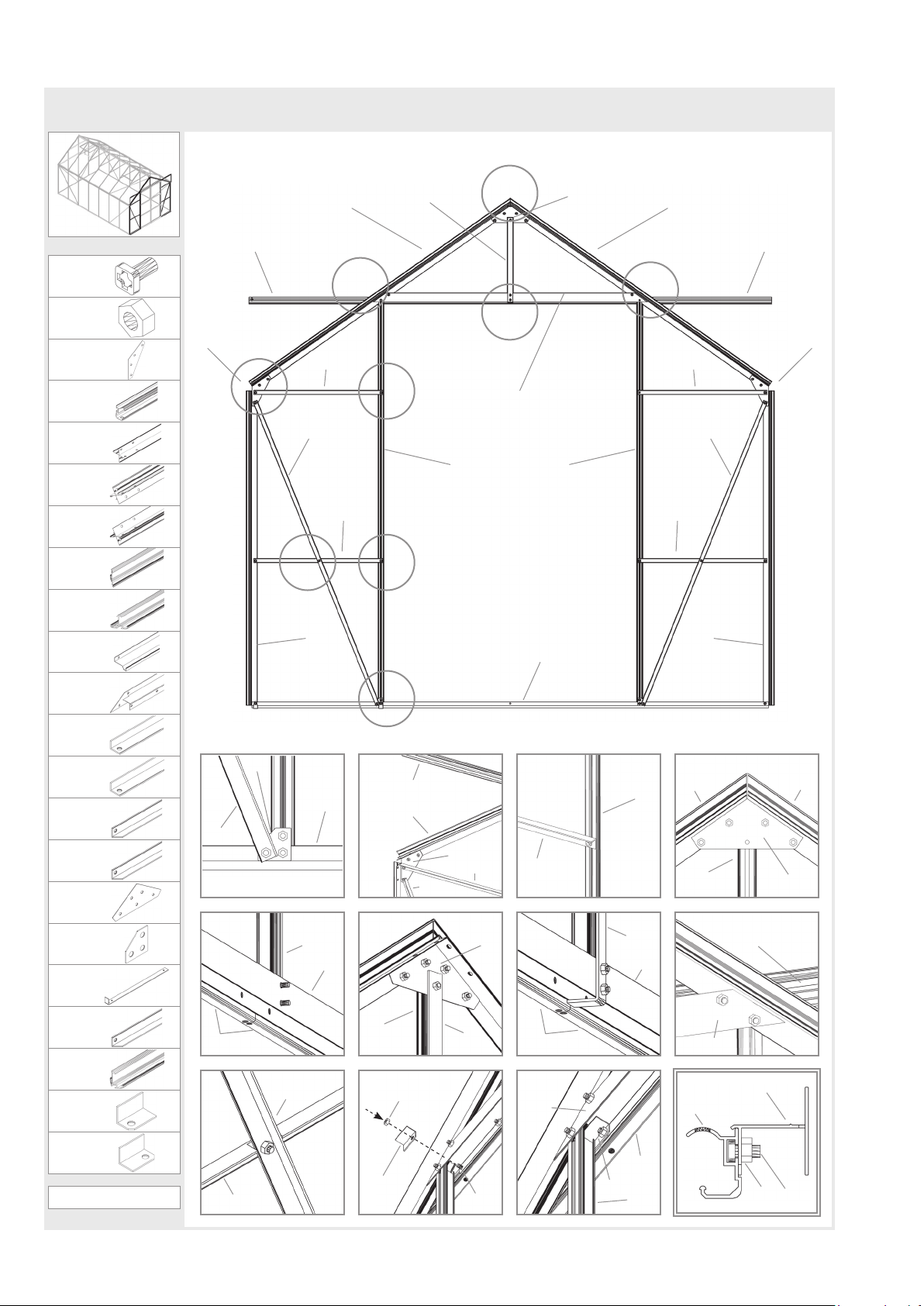

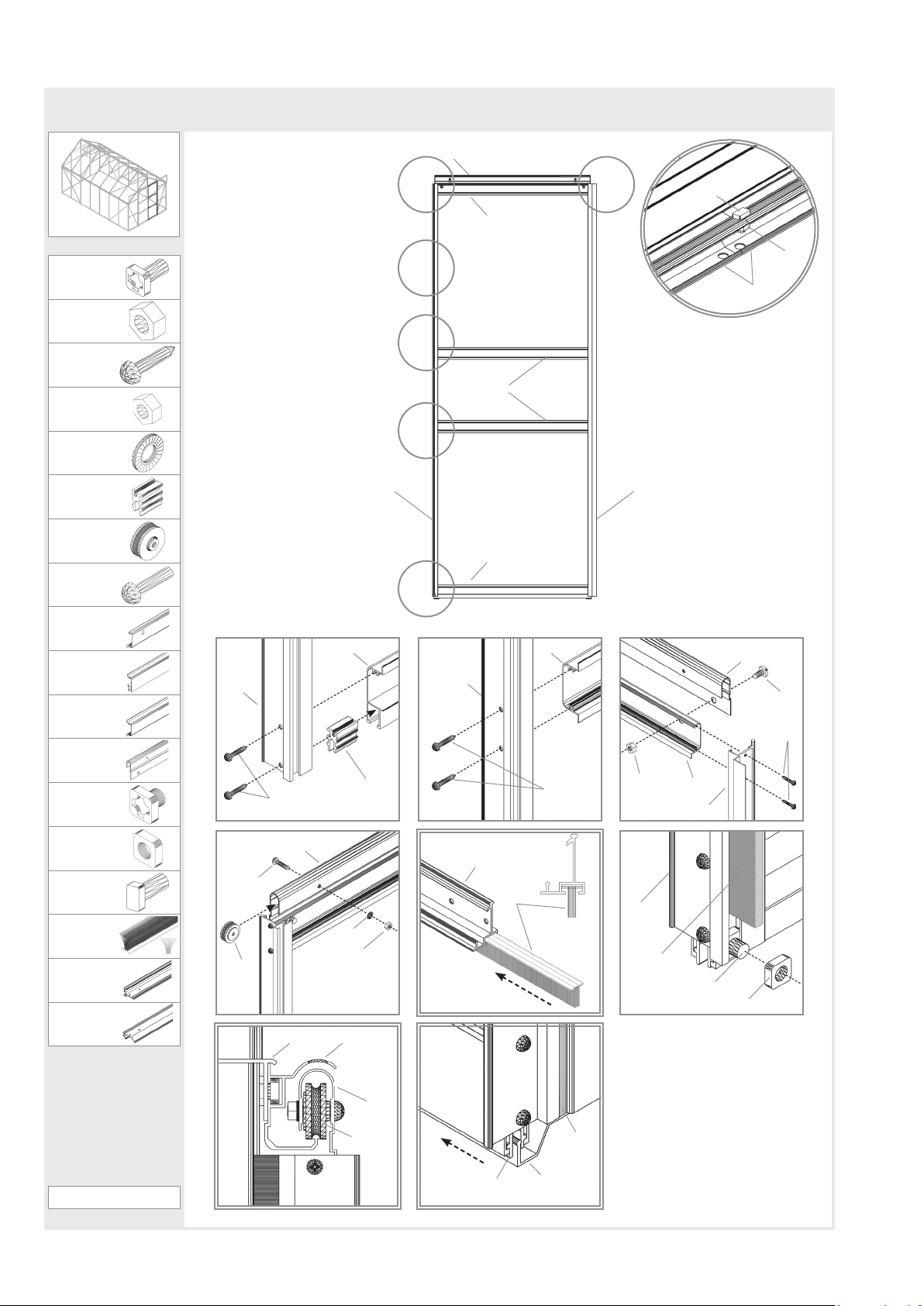

3 - KRATŠÍ STRANA S DVEŘMI

Položte všechny části na zem a volně je spojte. Kolejničku pro posouvání dveří (1347) přimontujte k horizontální liště (2048). Obě lišty z vnější strany volně spojte dvěma šrouby a dvěma matkami. Spojte (5001) a (5002) podle obrázku (3.10) (3.11) šroubem a matkou. V kroku č.2 nezapomeňte umístit dva speciální spojovací šrouby do obou vertikálních lišt (2041) a (2042) (3.3).

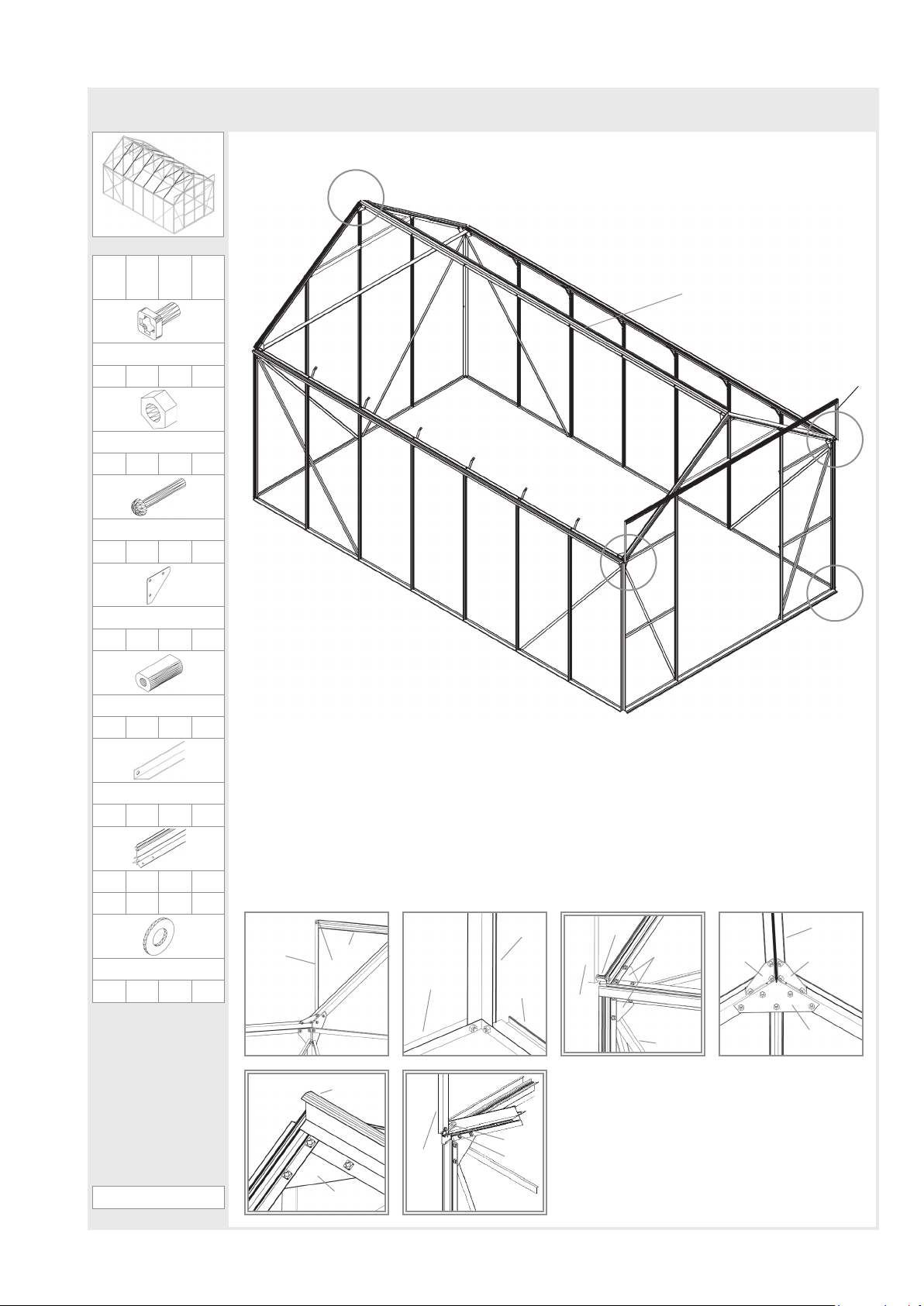

4A – SPOJENÍ ODDĚLENÝCH ČÁSTÍ

Přišroubujte boční části ke koncovým částem (4.1) a (4.2). Volně připevněte rohový plíšek (1092) nad okapy (4.3). Přimontujte hřebenovou lištu a poté rohové plíšky (1092) na konec štítu (4.4/4.5). Připevněte podpěry dveří

Page 6

(2043) k lištám (1347) a štítu matkou

5R a 5L – PRAVÁ A LEVÁ ČÁST DVEŘÍ

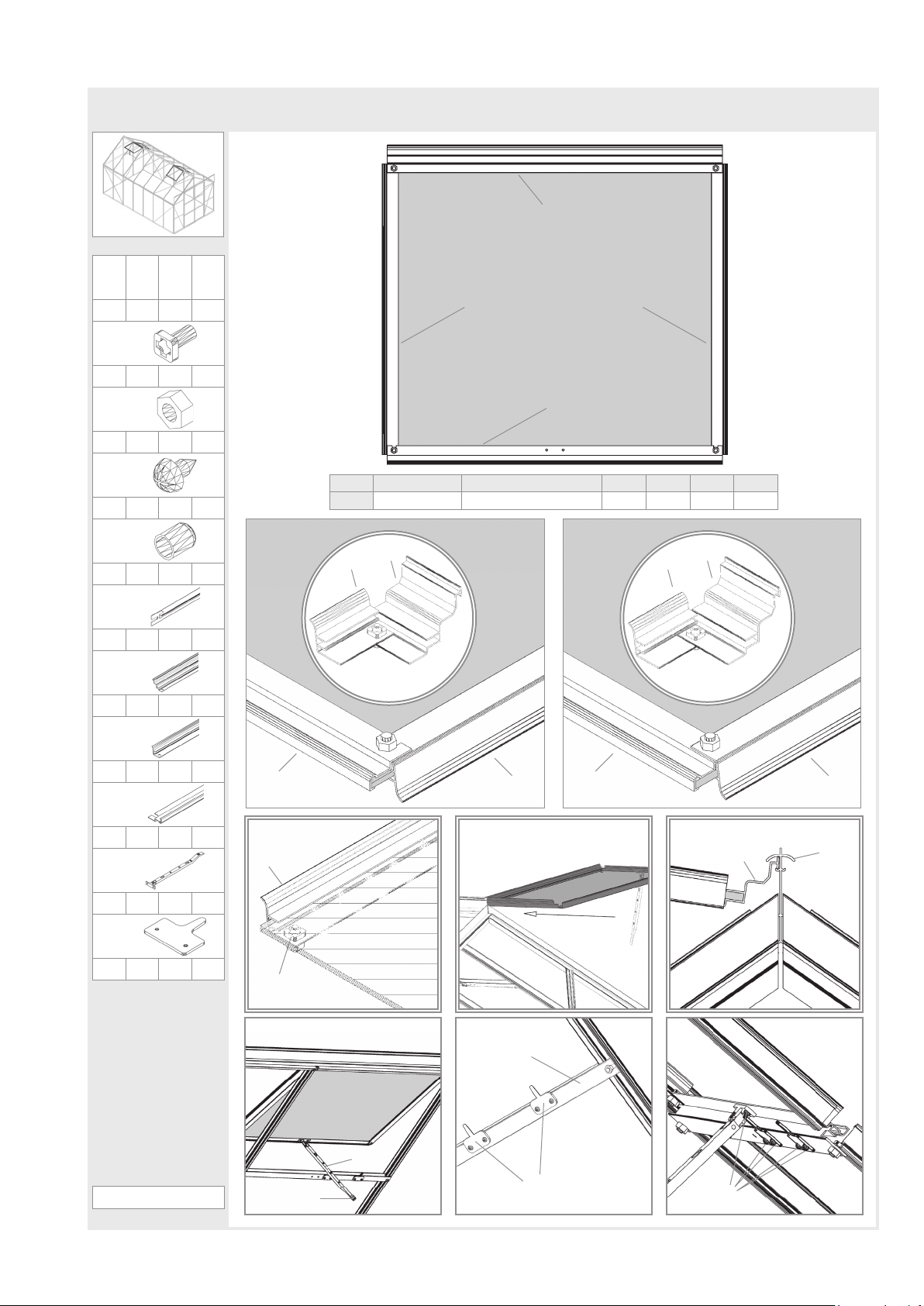

6 - STŘEŠNÍ VENTILACE

DOKONČENÍ

POZNÁMKY

(6060), šroubem (1005) a podložkou (1010) (4.6).

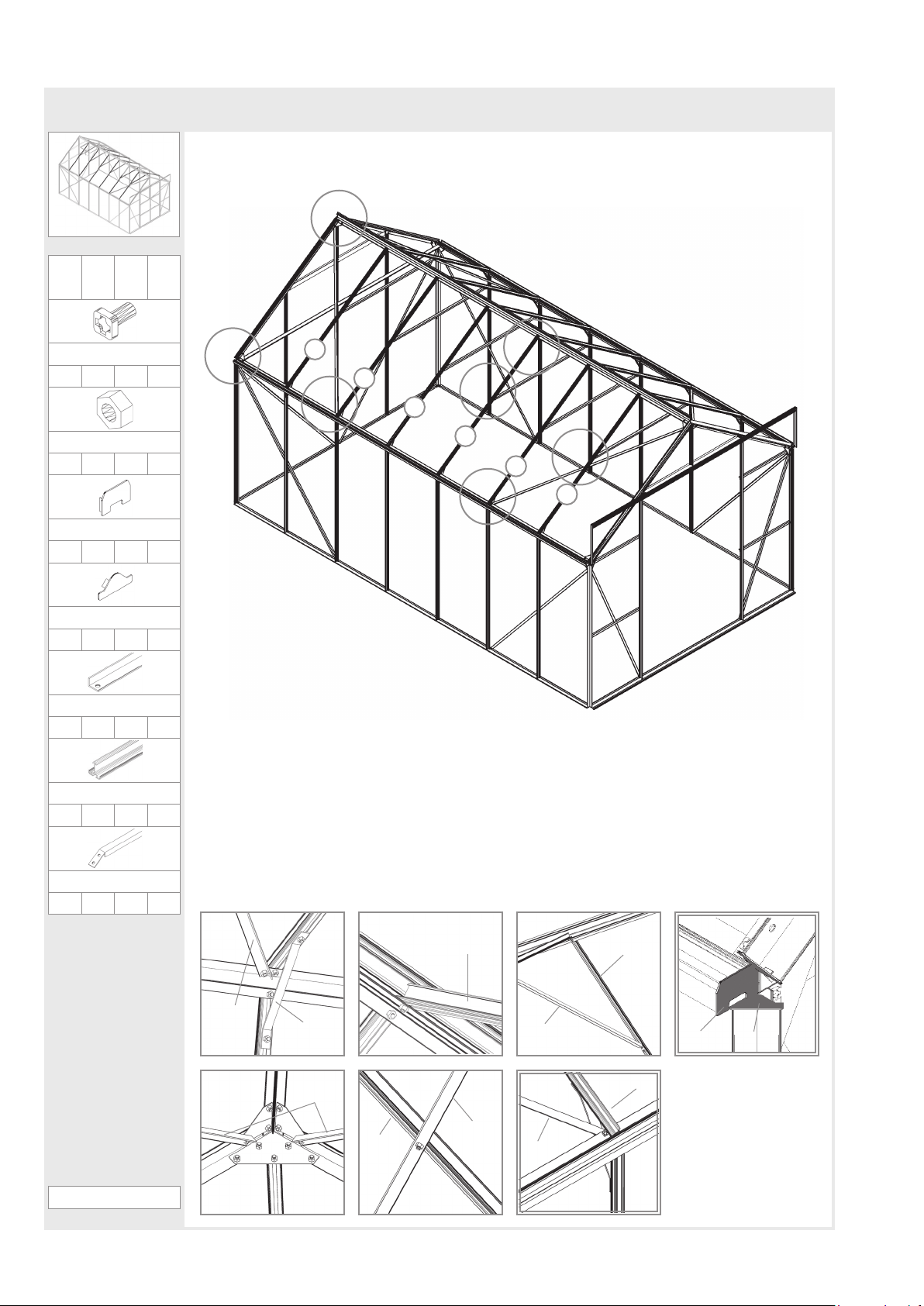

4B – SPOJENÍ

ODDĚLENÝCH ČÁSTÍ

Připevněte střešní lišty pro zasazení střešních tabulí (2055) mezi žlábky (4.7) a hřebenovou lištu (4.8). Množství speciálních šroubů použitých pro upevnění tabulí záleží na typu skleníku, který jste koupili. Potřebný počet je v kroužku uveden na každé liště, číslo je možné číst z obou stran. Nyní můžete spojit rohové podpěry (2056) (4.7), střešní výztuhy (2057) (4.9) a křížové výztuhy (2033) (4.11) (4.12) (4.13). Nyní položte váš skleník na připravenou základnu a volně s ní spojte. Srovnejte a poté sešroubujte pevně skleník tak, aby měl přesně pravoúhlý tvar a aby všechny šrouby byly dotažené.

Nikdy šrouby neutahujte příliš! (max. 3Nm).

Na konce lišt připevněte ochranné plastové koncovky (1017) a (1018) (4.10).

Pozor: Nikdy nestavte dveře na jejich spodní kolejničku (1014) -

zabráníte tím jejich poškození.

Zatlačte kolejničku (1014) na obě strany spodní části dveří (1360) (5.1). Sestavte dveře podle nákresu číslo 5. Na vrchní lištu dveří (1362) připevněte kolečka (1015) pomocí šroubu (1304), podložky (1009) a matky (1007) (5.4). Potom lištu s kol ečk y (1362) připevněte k horní liště (1359) (5.3) a do vnější stěnové lišty (2058) (5.5) zasuňte těsnění (2021) a zajistěte na místě matkou (1515) (5.6). Ujistěte se, že pro vnitřní stěnovou lištu je část (2098) použita napravo v (5R) a (2099 nalevo v (5L). Upevněte šroub (2011) ve spoji mezi oběma (1347) podle obrázku. Nyní můžete kolečka dveří vsunout do horní kolejničky (1347) (5.7). Ujistěte se, že i spodní strana dveří je umístěna správně ve spodní kolejničce (5.8). Jakmile budou dveře

na svém místě, připevněte na oba konce kolejničky šrouby a matky (1347), které budou fungovat jako zarážky. Urovnejte dveře tak, aby se pohybovaly volně bez odporu.

Boční lišty ventilačního okna (1065) spojte s horní lištou (1064), jejíž podoba závisí na tloušťce vkládaného skla. Při tloušťce do 4mm, postupujte podle (6.1). Při tloušťce větší než 4mm, postupujte podle (6.2). Připravte si šrouby na spojení spodní lišty (1066) do předvrtaných otvorů, potom vsuňte skleněnou tabuli do drážek v bočních lištách (1065) (6.3). Nyní připevněte spodní lištu (1066).

Před utažením všech šroubů se ujistěte, že okno má přesně pravoúhlý tvar.

Okno umístěte horním koncem k hřebenové liště (6.4) a (6.5) a nechte ho zapadnout do požadované pozice (6.6). Okenní parapet (1063) připevněte ke střešním lištám extra šrouby (6.7). Otvírač okna (1067) připevněte ke spodní liště okna (1066) pomocí šroubků (1006) (6.8). Na konec okenního otvírače (6.6) připevněte bezpečnostní plastovou krytku (1019) a na okenní parapet (1063) připevněte obě okenní zarážky (2016) pomocí šroubů (1006) (6.8).

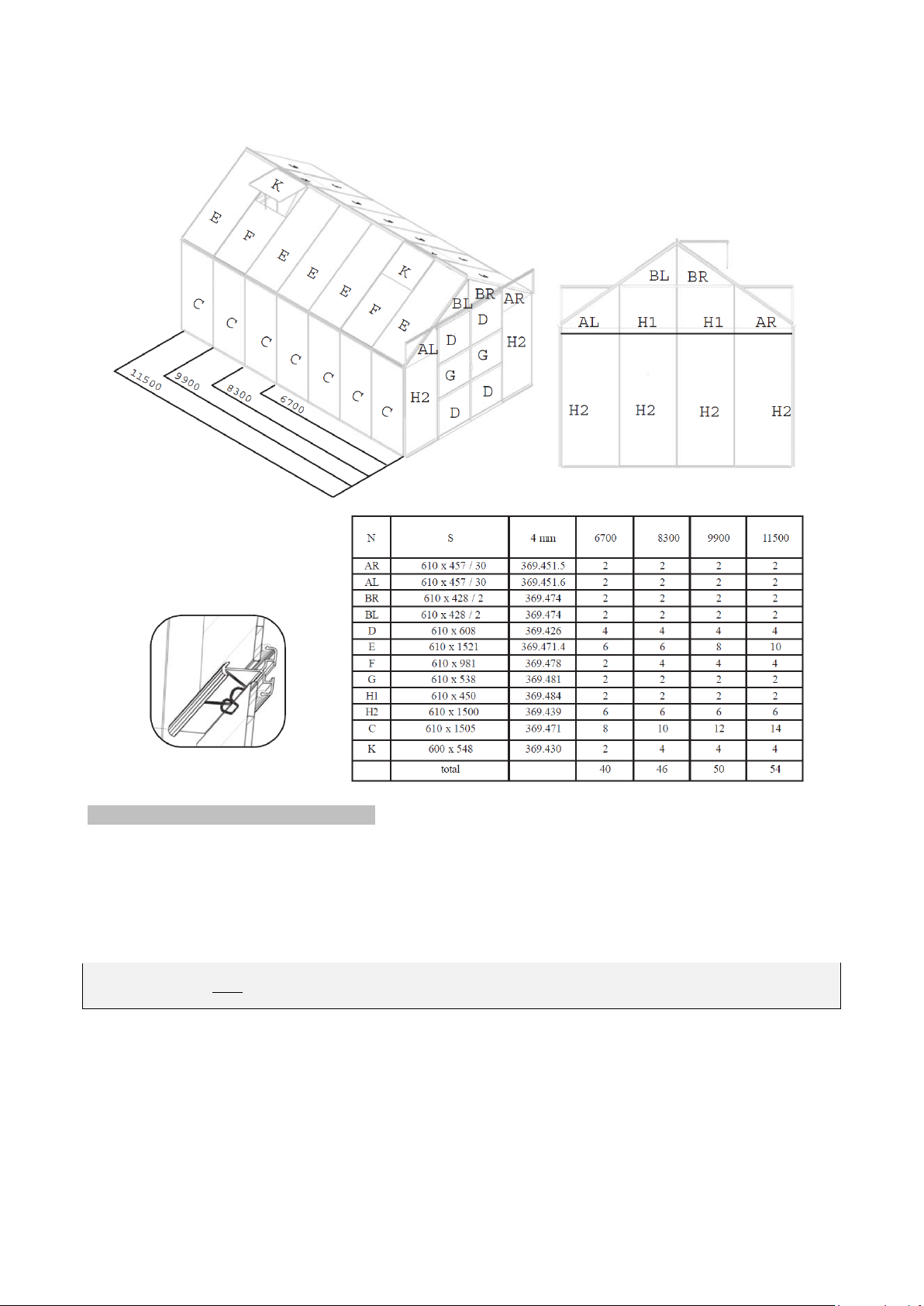

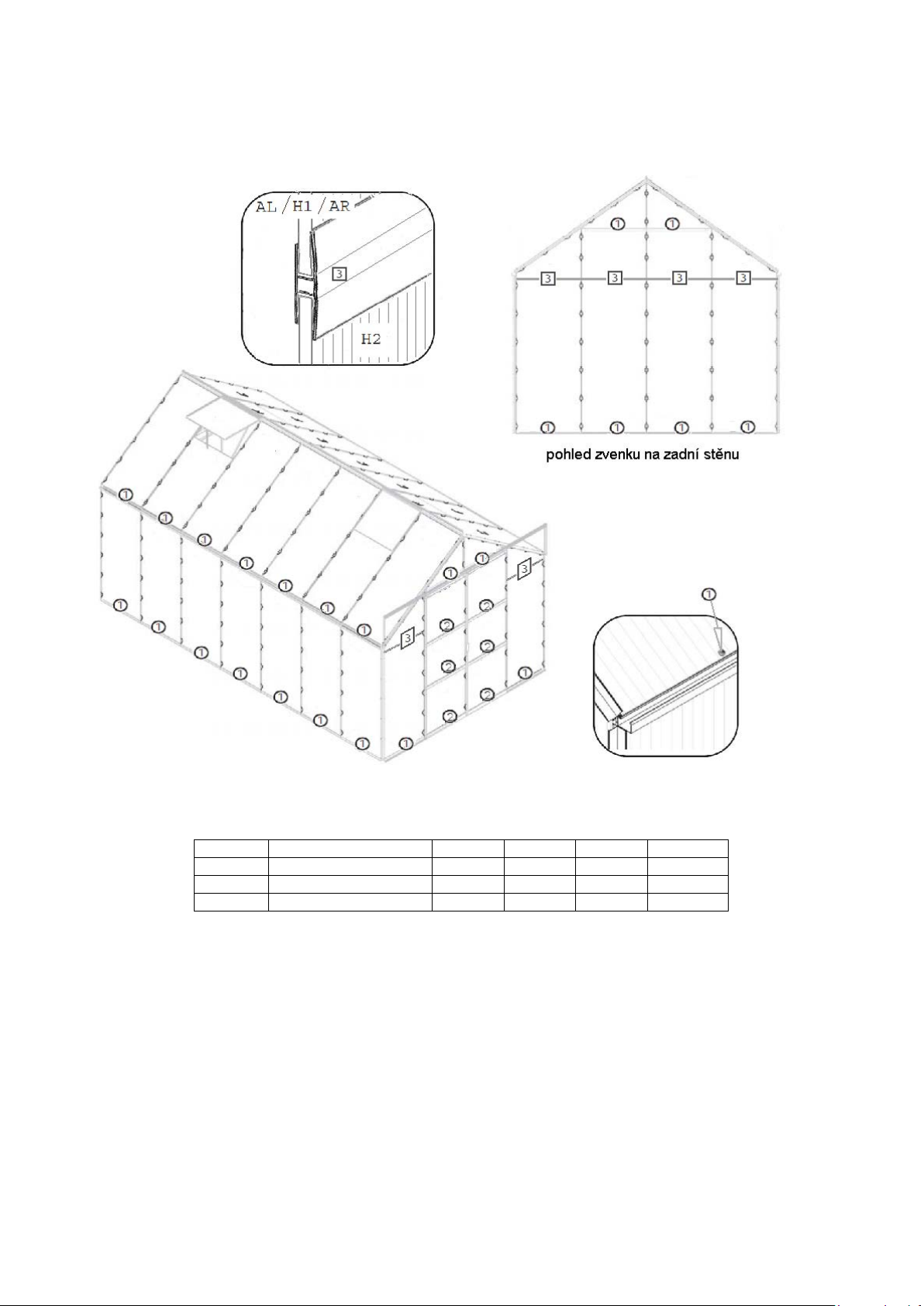

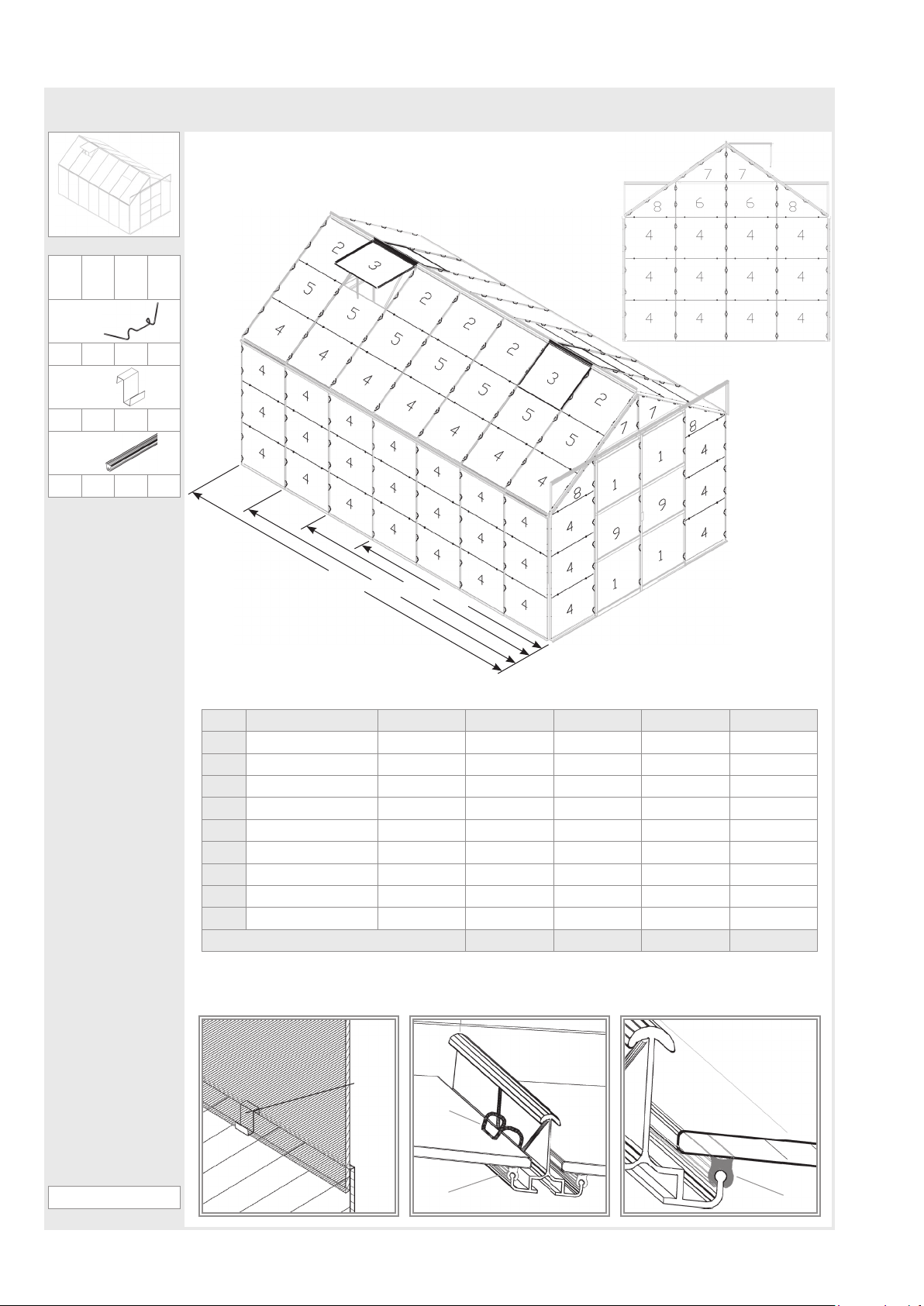

7 - ZASKLENÍ ČIRÉ SKLO

Při práci se sklem dbejte zvýšené opatrnosti a bezpodmínečně dodržujte všechny zásady bezpečné práce. Používejte vhodné bezpečnostní pomůcky (rukavice, štít na oči, pevnou obuv apod.) Pozor na pořezání od ostrých hran skleněných tabulí.

Vmáčkněte těsnění (1020) do hliníkových profilů (7A.3) a seřízněte do požadované délky. Začněte umisťovat skleněné tabule do konstrukce a postupujte od střešní tabule přiléhající k okapu a zajistěte klipsy (1011) (7A.2). Následující panel by měl být umístěn přes panel přímo pod ním a zajištěn na místě zbývajícími svorkami (1012) mezi panely (7A.1). Pokud se při zasazování poslední řady tabulí objeví problémy, ujistěte se, že tabule nad nimi nesklouzly. Na stěnách skleníku začněte

odspodu. Návod na montáž polykarbonátových desek naleznete v krabici s deskami.

Při montáži PC desek nepoužívejte pryžové těsnění pod desky č. 1020.

Toto těsnění je určeno pouze pro modely se sklem (není do ČR dováženo) a při montáži pod polykarbonát může způsobit popraskání plastových desek. Toto těsnění po montáži zůstane nevyužité.

Doporučujeme, abyste váš skleník na hranách utěsnili silikonovým tmelem. Silikonový tmel není přiložen v balení. Uvnitř skleníku umístěte cedulku s bezpečnostním varováním. Na našich skladech je dále k dispozici široká nabídka doplňků, kterými můžete váš skleník zdokonalit. O veškerých možnostech se, prosím, informujte u vašeho dodavatele.

BEZPEČNOSTNÍ POZNÁMKA

V případě silného větru zavřete jak dveře, tak střešní ventilaci.

V případě silného sněžení odkliďte sněhovou pokrývku ze střechy nebo střeše dodejte dostatečnou podporu, aby udržela váhu sněhu.

V zimě doporučujeme skleník vytápět (pokud v něm chcete ponechat rostliny na přezimování).

Pro úplnou ochranu vašeho skleníku vám doporučujeme zahrnout ho do pojistky vaší nemovitosti.

Při stavbě skleníku berte také v úvahu zákony o stavebnictví, které je nutné brát v potaz v případě stavby skleníku na určitých místech.

Přiloženou nálepku s označením modelu skleníku po úspěšném postavení skleníku nalepte na vnitřní stranu dveří (1362).

Tato informace je důležitá, pokud budete v budoucnu potřebovat některé části vyměnit.

Tento návod uschovejte na bezpečném místě pro případné pozdější použití.

Případné změny vyhrazeny

Page 7

Děkujeme Vám za nákup skleníku a doufáme, že Vám bude dlouho sloužit k Vaší plné spokojenosti.

Dodavatelem nosné konstrukce tohoto skleníku je britská firma Vitavia Garden Ltd. Plastové prosklení bylo vyrobeno firmou LANIT PLAST, s.r.o. z polykarbonátu od britských firem Brett Martin nebo Palram Europe Ltd. Pro oba výrobce polykarbonátu jsme již řadu let generálním partnerem pro ČR a pro oba polykarbonáty disponujeme vlastními zkušebními protokoly z českých státem akreditovaných zkušeben.

Ke skleníku je možné zakoupit řadu doplňků a příslušenství – kompletní přehled naleznete na našem eshopu www.lanitgarden.cz

Záruční i pozáruční servis:

K písemnému vyřizování reklamace používejte výhradně tento kontakt LANIT PLAST, s.r.o. Hlubočinka 809 251 68 Sulice

Nebo nám napište mail (doporučujeme): a) nekompletní dodávka (chybí nějaký díl) - [email protected] b) výrobní nebo funkční vada - [email protected]

Page 8

30 x 20 mm

URANUS

30 mm

X = X

6700 8300 9900 11500

2544 mm 3166 mm 3788 mm 4410 mm

2544 mm 2544 mm 2544 mm 2544 mm

001.01.1602

Page 9

6700 8300

1001

20x 2 24x 2

1002

20x 2 24x 2

1092

2x 2 2x 2

2022 2023

1x 2 1x 2

6700 2x

1092

8300 2x

2033

2055

2022

2027

2028

2056

2055

2056

1.1

1.2

1.31A.4

1.5

1092

2027 2028

1x 2 1x 2

2033

2x 2 2x 2

2055

3x 2 4x 2

2056

3x 2 4x 2

2092

- 2x 2

2093

1x 2 -

2033

1A.4

2033 2033

2027/2028

2055

2093

2023

1B.4

1.1 1.2 1.3

2055

2033

1092

2027/2028

2056

2022/2023

1.5 1.6

1.6

2055

UranUs

001.01.1602

2022

2055

2022/2023

Page 10

9900 11500

9900 2x

2056

2029

1.1

1092

1001

27x 2 30x 2

1002

27x 2 30x 2

1092

2x 2 2x 2

2024 2025

1x 2 1x 2

2029 2030

1x 2 1x 2

2033

2x 2 2x 2

2055

5x 2 6x 2

2033

11500 2x

2033

2056

2055

2024

2030

2055

1.6

1.1 1.2 1.3

2029/2030

2055

1.2

1.3

1.5

1092

2025

1B.4

2055

2056

5x 2 6x 2

2092

2x 2 2x 2

UranUs

2033

1B.4 1.5 1.6

2055

2024/2025

2092

1092

2033

2029/2030

2056

2033

2055

2024/2025

2055

001.01.1602

Page 11

1001

32x

1002

32x

1043

2022

2033

2035

2036

2039

2039 2040

2.8

2.9

2.2

2033

2091

2054

2041

2.5

2100

2.7

2035

2101

2042

10431043

2.3

2033

2.6

2040

2041

2042

2054

2091

2093

2100

2101

2036 2036

2093

2101

2035

2.1

2033 2033

2022

2.2 2.3

1043

2022

2033

2040

2.1

2.4

2036

2022

2.4

2.5

20402039

2091

2100

UranUs

001.01.1602

2.6

2042

2033

2.7

2054

2100

2101

2039

2054 2041

2.8

2039

2.9

20542041

Page 12

1001

41x

1002

41x

1043

1347

2036

2039

2040

2041

2042

2046

2048

2075

2076

2089

2090

2091

2092

2094

2096

2100

5001

5002

UranUs

1043

2096

2091

1001

3.4

3.6

3.5

3.7

2048

3.3 3.4

2089

3.11

2048

2091

2046

2041

2094

2048

1347

5002

2041

3.8

2039 2040

2100

3.12

1347

2094

3.2

3.6 3.73.5

2100

3.10

5002

2100

3.3

2041 2042

3.3

3.1

1347 2039

1043

2075

2094

1002

2039 2040

1347 1347

3.10/3.11

2096 2096

3.2

2075

2089 2090

3.9

2036 2036

2092

2075

1347

3.9

2089

3.1

2046

2100

2048

2075

2076

2048

2091

1347

2048

1002 1001

1043

3.8

001.01.1602

Page 13

6700

8300

9900

1001

30x 30x 30x 30x

11500

4.4

4.5

2050 2051 2052 2053

2043

1002

32x 32x 32x 32x

1005

2x 2x 2x 2x

1092

8x 8x 8x 8x

1310

2x 2x 2x 2x

2043

2x 2x 2x 2x

2050 2051 2052 2053

1x 1x 1x 1x

6060

2x 2x 2x 2x

4.1

2043 1347

6060

4.2

2022/2023 2024/2025

2036

2046

4.6

4.3 4.4

1310

1092 1092 1092

2043

4.1

4.3

4.2

2050/2051 2052/2053

UranUs

001.01.1602

4.5

2050/2051 2052/2053
