CZ - NÁVOD NA MONTÁŽ A ÚDRŽBU
SK - NÁVOD NA MONTÁŽ A ÚDRŽBU
dětské hřiště / detské ihrisko
KARIBU
BEMJAMIN
CZ - Před stavbou si přečtěte až do konce tento montážní návod
SK - Pred stavbou si prečítajte až do konca tento montážny návod
CZ - PRODUKT URČENÝ PRO SOUKROMÉ (DOMÁCÍ) POUŽITÍ V INTERIÉRU A EXTER
SK - PRODUKT URČENÝ
PRE SÚKROMNÉ (DOMÁCE) POUŽITIE V INTERIÉRI A EXTERIÉRI
IÉRU
Page 2
CZ
Bezpečnostní upozorněín
Během montáže doporučujeme používat ochranné pomůcky (pracovní oděv a obuv, pevné pracovní rukavice, případně
ochranné brýle). Lišty mohou mít ostré hrany. Dřevostavbu stavte pouze za denního světla nebo při velmi dobrém umělém
osvětlení. Montáž dřevostavby neprovádějte ve větru, za deště nebo za bouřky. Pozor – vyvarujte se kontaktu s vedením
elektrického proudu. Bezpečně a ekologicky zlikvidujte všechny plastové obaly a chraňte je před dětmi. Dřevostavba musí
stát na absolutně rovné ploše. Během výstavby se o konstrukci neopírejte a nepřesouvejte jí. Zabraňte dětem a zvířatům v
přístupu na místo montáže, protože hrozí nebezpečí jejich poranění. Nesnažte se dřevostavbu sestavit, jestliže jste unaveni,
pod vlivem alkoholu nebo léků nebo trpíte-li závratí. Při používání žebříku se ujistěte, že dodržujete bezpečnostní
upozornění výrobce. Používáte-li elektrické nářadí, dodržujte návod k obsluze. V dřevostavbě neskladujte horké předměty
jako např. právě použitý zahradní nebo jiný gril, pájecí lampu, rozpálené jiné elektrické či plynové spotřebiče nebo
rozpálenou benzinovou zahradní sekačku. Než začnete s kotvením do půdy, ujistěte se, že na zemi a v zemi pod plánovanou
stavbou nejsou žádné viditelné ani skryté kabely nebo trubky apod. Pozor na elektrické kabely např. od zahradních sekaček,
čerpadel a podobně. Dodržujte místní předpisy a smluvní závazky (např. na pronajatých pozemcích). Dřevostavbu stavte v
souladu s místními předpisy (ověřte nutnost stavebního povolení, územního souhlasu se stavbou nebo územního
rozhodnutí) a s ohledem na práva majitelů nebo uživatelů sousedních pozemků.
Všeobecná upozornění
Dřevostavba se skládá z mnoha dílů, proto si na celou montáž rezervujte dostatek času. Dřevostavbu doporučujeme stavět
minimálně ve dvou / třech sobách. Než začnete dřevostavbu sestavovat, ujistěte se, že všechny součásti uvedené v tomto
návodu, jsou obsaženy v balení. Jednotlivé díly předem překontrolujte a přehledně a přístupně rozložte. Je důležité, abyste
jednotlivé součásti nepomíchali. Pokud některá z částí chybí, v žádném případě stavebnici nestavte a kontaktujte svého
dodavatele (na případná poškození postavené nekompletní dřevostavby jakýmkoliv počasím se nevztahuje záruka).
Uchovávejte všechny malé součásti (šrouby, matky apod.) mimo prostor stavby v misce, aby se neztratily. Pro dřevostavbu
si zvolte rovné místo bez převislých objektů. Nestavte dřevostavbu na místě vystaveném větru. Dřevostavba musí být vždy
pevně připevněna k zemi.
Pozor – všechny dřevostavby jsou v uzavřeném stavu (okna a dveře) testovány do rychlosti větru max. 70 km/hod. Pokud
zůstane otevřené okno nebo dveře (pokud je jimi dřevostavba vybavena), tak se odolnost dřevostavby velmi významně
sníží. Proto při hrozícím větru včas (předem) manuálně uzavřete okna. Při vyšších rychlostech větru (vichřice, orkán)
může dojít k poškození dřevostavby, stejně jako jiných zahradních staveb.
DOPORUČUJEME IHNED PO STAVBĚ DŘEVOSTAVBU ZAHRNOUT DO POJISTKY VAŠÍ NEMOVITOSTI
Veškerá poškození domku vzniklá v důsledku událostí hodnocených podle definice pojistných událostí (např. extrémní
krupobití, vichřice – nárazy větru, povodeň, záplava, sníh, apod.) nejsou předmětem záruky a nelze je reklamovat.
Definice pojistné události vychází z pojistných podmínek českých pojišťoven.
Péče a údržba
K čištění dřevostavby používejte pouze a výhradně slabý mýdlový roztok a jemný hadřík. Po umytí vyčištěnou plochu
opláchněte čistou vodou. Nepoužívejte čisticí prostředky obsahující chemická rozpouštědla nebo prostředky na bázi lihu a
alkoholu (např. Iron nebo Okenu). Pozor na poškrábání špinavým hadrem nebo špinavou houbou. Materiál výrobku nesmí
přijít do kontaktu s chemickými čistidly a rozpouštědly, s chemikáliemi typu benzin (vč. technického), Aceton, Toluen,
chlor (např. Savo), terpentýn, jakákoliv ředidla na barvy (např. řada S 6xxx), apod.
• ZBAVUJTE PRAVIDELNĚ STŘECHU SNĚHU A LISTÍ
• PRŮBĚŽNĚ KONTROLUJTE, ZDA UKOTVENÍ DŘEVOSTAVBY PEVNĚ DRŽÍ V ZEMI A NENÍ UVOLNĚNÉ
• POKUD METEOROLOGOVÉ OHLÁSÍ VĚTRNÉ DNY, MUSÍ BÝT U DŘEVOSTAVBY BEZPODMÍNEČNĚ PEVNĚ UZAVŘENÉ
DVEŘE A VŠECHNA VENTILAČNÍ OKNA (POKUD JE JIMI VÝROBEK VYBAVEN)
• V ZIMĚ PRAVIDELNĚ A PRŮBĚŽNĚ ODSTRAŇUJTE SNÍH ZE STŘECHY NEBO STŘEŠE DODEJTE Z VNITŘKU
DOSTATEČNOU PODPORU (NAPŘ. PODPĚRNÁ TYČ), ABY UDRŽELA VÁHU SNĚHU – ZEJMÉNA PŘI VĚTŠÍCH PŘÍVALECH
SNĚHU
Životnost:
Střecha:
Dveře:
Spojovací prvky:
Vlhkost:
Pro dlouhotrvající životnost dřevovýrobku pravidelně kontrolujte jeho vnější povrch. V pravidelných
intervalech obnovujte povrchovou úpravu (termíny jsou závislé na použitých prostředcích).
Očišťujte střechu od listí a sněhu měkkým smetákem s dlouhou rukojetí. Velké množství sněhu na
střeše může dřevostavbu poničit a je nebezpečné do ní v takovém případě vstupovat.
Průběžně mazejte panty dveří vazelínou (pokud je jimi výrobek vybaven).
Použijte všechny dodané podložky ke spojovacím prvkům. Mají význam jako těsnění proti průniku
nečistot z povětří a jako ochrana plechu proti poškrábání od šroubků. Pravidelně kontrolujte, zda se
nějaký šroubek, matka apod. neztratily a pokud to bude potřeba, znovu je utáhněte.
Plastová deska nebo folie umístěná pod celou podlahovou plochou dřevostavby zmírní kondenzaci.
Jinak využijte doporučené kotvení pomocí originálních kotev.
TECHNICKÉ PARAMETRY DOMKŮ:
• rozsah teplot, kdy výrobce garantuje technické parametry dřevostavby -20oC až + 55oC
Page 3
• zatížení sněhem max 50 kg/m2 - v každém případě je nutné pravidelně odklízet sníh – viz pokyny péče a údržba
• odolnost větru do max 70 km/hod – pokud je dřevostavba kompletně uzavřená (viz pokyny péče a údržba)
Parametry dřevostavby výrobce garantuje pouze za předpokladu, že je postavená, ukotvená k zemi a udržovaná v
souladu s návodem. Upozorňujeme na fakt, že normovaná hmotnost čerstvého prachového sněhu je 1 kg/m2 pro každý
napadlý 1 cm sněhu. Upozorňujeme na fakt, že normovaná hmotnost čerstvého mokrého sněhu je 4 kg/m2 pro každý
napadlý 1 cm sněhu. Přesné údaje o podmínkách na místě stavby naleznete na - http://www.snehovamapa.cz/
Pokyny před stavbou
Předtím, než začnete stavět zahradní dřevostavbu, je velice důležité přečíst si a dodržet tyto pokyny!
o Montáž by měly provádět dvě nebo tři osoby. Požádejte o pomoc kamaráda nebo někoho z rodiny.
o Při výběru prostoru k postavení dřevostavby se snažte zvolit rovné a pevné místo, odkud bude umožněno odvodnění (z
toho místa).
o Ačkoliv je tento výrobek navrhnut tak, aby (pokud ho postavíte podle těchto pokynů) odolal většímu zatížení větrem,
přesto ho nestavte v oblastech vystavených extrémnímu větru. Ani montáž neprovádějte ve větrných dnech.
o V ZIMĚ SE MUSÍ PRAVIDELNĚ A PRŮBĚŽNĚ ODSTRAŇOVAT SNÍH ZE STŘECHY NEBO STŘEŠE DODAT Z
VNITŘKU DOSTATEČNOU PODPORU (NAPŘ. PODPĚRNÁ TYČ), ABY UDRŽELA VÁHU SNĚHU – ZEJMÉNA PŘI VĚTŠÍCH
PŘÍVALECH SNĚHU
o Zkontrolujte označení (nálepky) na balení, abyste se ujistili, že máte model výrobku, který jste si objednali a správné
číslo balení.
o Budete potřebovat několik pracovních nástrojů a další příslušenství, které může být užitečné k tomu, abyste produkt
sestavili rychleji a snadněji. Všechny otvory na šrouby jsou předvrtány. Elektrický šroubovák nebo akumulátorová
vrtačka opatřená magnetickým hrotem urychlí montáž. Dávejte pozor, abyste nepřetáhli samořezné šrouby.
o Než začnete dřevostavbu stavět, roztřiďte, rozdělte a označte všechny části. Zkontrolujte je pomocí obrázků
zobrazených nahoře každého ilustrovaného postupu v tomto manuálu.
o Kromě panelů jsou všechny kusy označeny, zkontrolujte je pomocí označení na příslušném schématu.
o Všechny nákresy nejsou v reálném měřítku, některé jsou zvětšené, aby bylo umožněno snadnější porovnání s ostatními
částmi.
o Označení částí v nákresu je zjednodušeno. Všechny části konstrukce mají stejný systém očíslování (čísel součástek), ale
označují různé délky, čísla jsou vyražena na součástkách.
o Pokud necháte stavbu částečně rozestavěnou, může dojít vlivem větru k jejímu vážnému poškození. Je vaší
zodpovědností, abyste dřevostavbu bezpečně dokončili s ohledem na povětrnostní podmínky ve vaší oblasti.
o Pokud by produkt nebyl řádně připevněn k zemi a byl by odfouknut, mohl by se poničit a mohl by i způsobit poranění.
o Zamezení vlhnutí (kondenzace) uvnitř dřevostavby pomůže k udržení suchého obsahu stejně jako minimalizuje
možnost poškození samotného domku.
o Půda je pokaždé vlhká, a pokud proti této vlhkosti nebude žádná zábrana, může prostoupit do konstrukce dřevostavby.
Trvanlivá plastová folie, umístěná pod dřevostavbou zabrání vypařování a následnému vlhnutí.
Skladování před montáží
Výrobek je vyroben z kvalitního smrkového dřeva a je dodáván povrchově neošetřen. Pozor, balík s materiálem není
vodotěsný. Folie chrání dřevo jen proti znečištění. Skladujte proto stavební sadu až do konečné montáže v suchu, ne
přímo položenou na zemi, chráněnou proti vlivům počasí (vlhkost, slunce atd.). Neskladovat ve vytápěném prostoru!
Povrchová úprava
Před montáží musí být všechny přírodní neošetřené stavební díly ošetřeny hluboko působícím základním nátěrem
(preventivní ochrana proti zamodrání a plísni) a to z vnější i vnitřní strany dílců. Pro konečný nátěr použijte i ve vnitřním
prostoru povětrnostně odolnou lazuru s dobrými fyzikálními vlastnostmi, která ochrání dřevo proti vlhkosti a slunečnímu
záření. Lazura by měla být zároveň voděodpudivá, světlostálá a vlhkosti odolná. Dbejte na to, aby lazura měla dostatek
barevného pigmentu, protože jinak by mohlo dojít k zešednutí dřeva. Nepoužívejte žádný lak! Nechte si podrobně poradit
od odborného prodejce barev, co se týká ochrany přírodního jehličnatého dřeva, a dodržujte pracovní postup výrobce
nátěrové hmoty. Další nátěr provádějte po dokonalém zaschnutí a vyvětrání. Důkladnou ochranou dřeva ovlivníte zásadně
životnost dřevostavby. Povrchovou úpravu pravidelně obnovujte (ideálně každý 3 – 4 rok) podle pokynů výrobce
nátěru. Pozor, pokud jste zakoupili povrchově ošetřenou dřevostavbu, tak originální natřený povrch žádnou dodatečnou
povrchovou úpravu nevyžaduje.

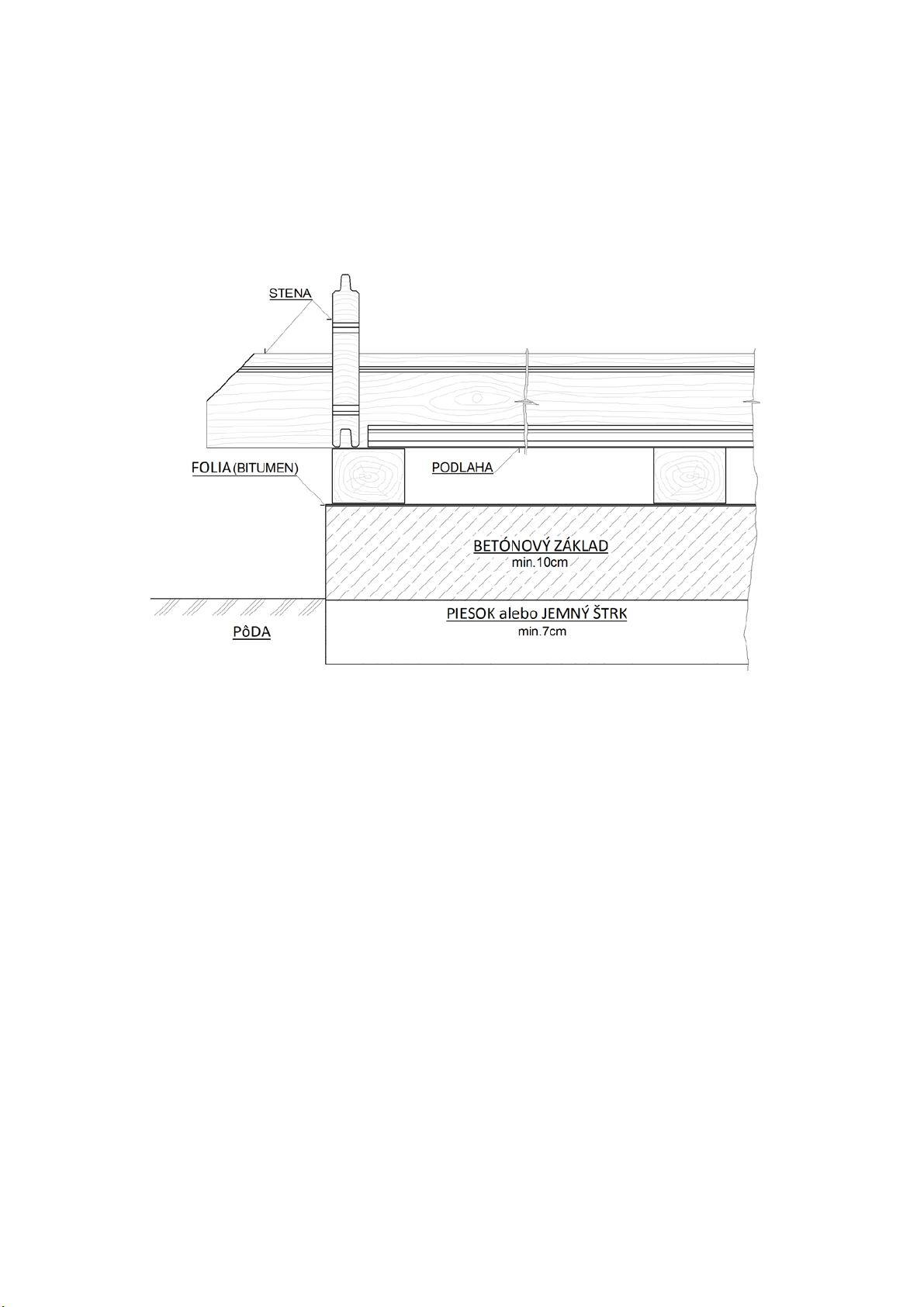

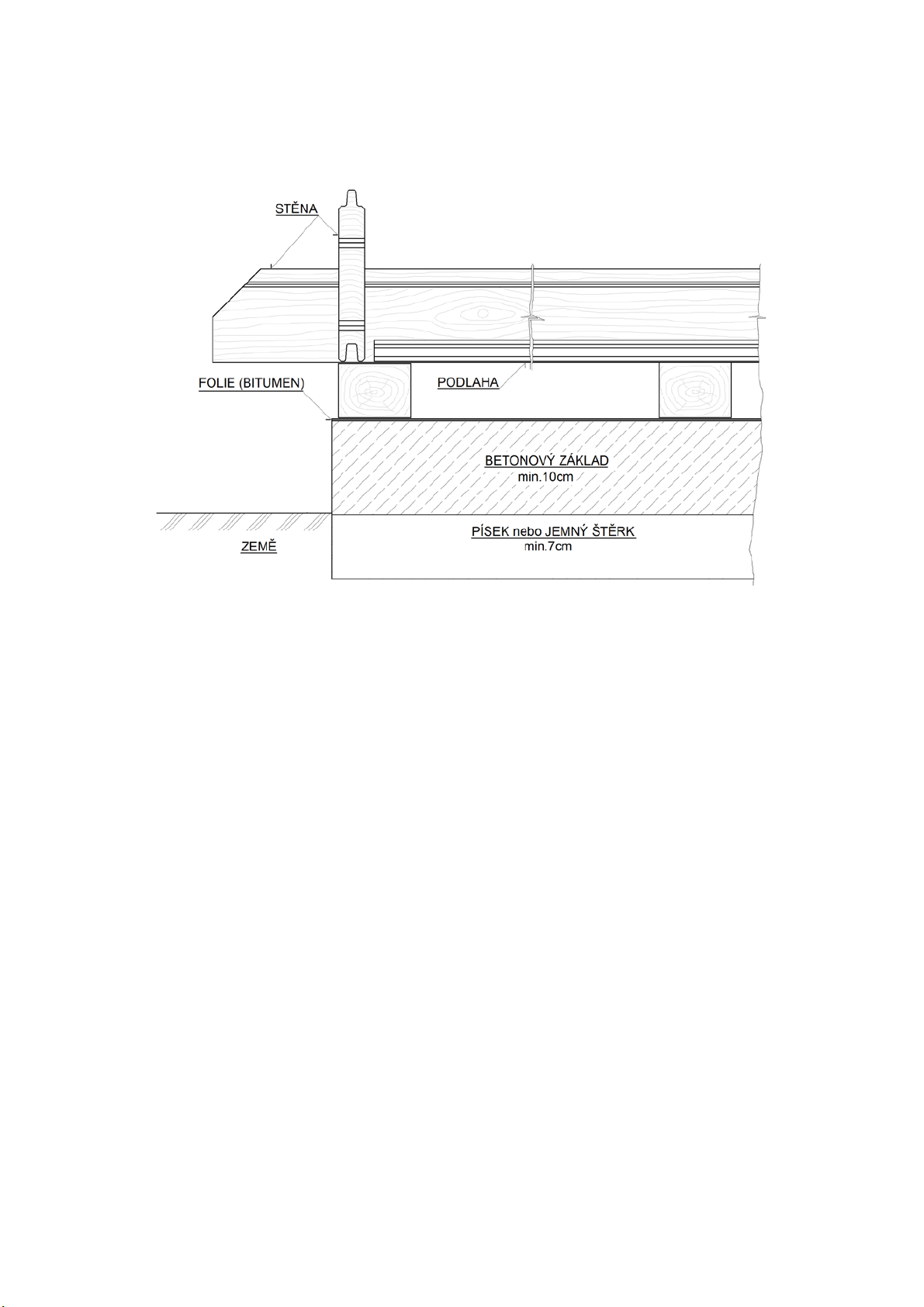

Základy (pokud je dřevostavba vyžaduje)
Věnujte prosím MIMOŘÁDNOU péči při budování základů. Základy postavte tak, aby horní hrana základu přesahovala
asi 5 cm okolní terén. Základ musí být přesně vyvážen do vodorovné roviny a odvodněn, aby základové trámky ležely v
rovině. Aby bylo zabráněno přímému kontaktu se zemí a vniknutí zemní vlhkosti do trámků, podložte trámky pásky z
bitumenové lepenky (nejsou součástí dodávky). Základ se obyčejně provádí třemi způsoby:
•
pásový základ
•
sypaný betonový základ
Page 4
•
betonová deska
Pro trvanlivost základu je nutno dodržet tyto nejdůležitější předpoklady: podklad, pravoúhlost a přesná rovina. S
kvalitním základem vydrží Vaše dřevostavba o mnoho let déle. Nechte si poradit nebo základ zhotovit odborníkemstavařem.
Použité dřevo
Naše dřevostavby jsou vyráběny z jehličnatého řeziva, konkrétně severského smrku. Výjimkou jsou nosné rošty, jež jsou
vyráběny ze severské impregnované borovice. Dřevo je přírodní produkt, šetrný k životnímu prostředí, takže harmonicky
zapadá do jakékoli zahrady. Další předností dřevovýrobku je také to, že se dá jednoduše opracovat a je cenově příznivý. K
tomu navíc má jehličnaté dřevo vysokou izolační schopnost. Výrobce pečlivě vybírá surovinu ze severských a
východoevropských lesů, kde dřevo díky dlouhým a chladným zimám roste pomaleji. Letokruhy jsou husté, blízko u sebe,
což činí dřevo pevným a tvrdým.
Povolení ke stavbě
Dřevostavba s pevnými základy může vyžadovat určitá povolení od místních úřadů. Proto raději před nákupem sami
aktivně a předem ověřte na stavebním úřadě aktuální situaci s nutností stavebního povolení, s územním rozhodnutím
(případně s rozhodnutí o umístění dřevostavby). Doporučujeme na všech místních úřadech ověřit platné předpisy pro
oblast plánované stavby, protože stavba čehokoliv může být úřady zrovna v místě vaší zahrady z různých důvodů omezena.
Pokud máte zahrádku (pozemek) v nájmu, tak se musíte dohodnout i s jejím majitelem.
Upozornění na běžné vlastnosti dřeva
1. Suky můžete najít v každém druhu dřeva, je to přirozené a nemají žádný vliv na pevnost a odolnost produktu.
2.
Pryskyřice může mít tendenci vystupovat na povrch. Jednoduše může být odstraněna pomocí odpovídajícího nástroje
nebo rozpouštědla.
3. Barevné rozdíly jsou přirozené, nebo se mohou objevit v důsledku ošetření dřeva, ale jedná se o běžnou vlastnost.
Barevné rozdíly časem nebo působením slunečného záření vyblednou.
4. Z důvodu rozdílné hustoty se dřevo nesmršťuje nebo nerozpíná rovnoměrně. To může způsobit popraskání. Tento jev
nijak neovlivňuje vlastnosti dřeva.
5. Houby nebo namodralé skvrny se mohou objevit na povrchu dřeva, nemají žádný dopad na pevnost a odolnost dřeva a
mohou být jednoduše odstraněny vodou a kartáčem.
6. Zelené skvrny se někdy mohou objevit na dřevě, kdy sůl je součástí impregnačního procesu, aby bylo dřevo chráněno
před hmyzem a houbami. Skvrny nemají žádný vliv na odolnost dřeva.
Page 5
SK
Bezpečnostná upozornenia
Počas montáže odporúčame používať ochranné pomôcky (pracovný odev a obuv, pevné pracovné rukavice, prípadne
ochranné okuliare). Lišty môžu mať ostré hrany. Drevostavbu stavajte iba za denného svetla alebo pri veľmi dobrom
umelom osvetlení. Montáž domčeka nevykonávajte vo vetre, za dažďa alebo za búrky. Pozor - vyvarujte sa kontaktu s
vedením elektrického prúdu . Bezpečne a ekologicky zlikvidujte všetky plastové obaly a chráňte ich pred deťmi.
Drevostavba musí stáť na absolútne rovnej ploche. Počas výstavby sa o konštrukciu neopierajte a nepresúvajte ju.
Zabráňte deťom a zvieratám v prístupe na miesto montáže, pretože hrozí nebezpečenstvo ich poranenia. Nesnažte sa
drevostavbu zostaviť, ak ste unavení, pod vplyvom alkoholu alebo liekov alebo trpíte závratmi. Pri používaní rebríka sa
uistite , že dodržiavate bezpečnostné pozornení výrobca. Ak používate elektrické náradie, dodržujte návod na obsluhu
výrobca.
V drevostavbe neskladujte horúce predmety ako napr. práve použitý záhradný alebo iný gril, spájkovacie lampu,
rozpálené iné elektrické alebo plynové spotrebiče alebo rozpálenú benzínovú záhradnú kosačku. Než začnete s kotvením
do zeme, uistite sa, že na zemi a v zemi pod plánovanou stavbou nie sú žiadne viditeľné ani skryté káble alebo rúry apod.
Pozor na elektrické káble napr. od záhradných kosačiek, čerpadiel a podobne. Dodržujte miestne predpisy a zmluvné
záväzky (napr. na prenajatých pozemkoch). Drevostavbu stavajte v súlade s miestnymi predpismi (overte nutnosť
stavebného povolenia, územného súhlasu so stavbou alebo územného rozhodnutia) a vzhľadom na práva majiteľov
alebo užívateľov susedných pozemkov.
Všeobecné upozornenia
Drevostavba sa skladá z mnohých dielov, preto si na celú montáž zarezervujte minimálne celý poldeň. Drevostavbu
dporúčame stavať v dvoch / troch osobách. Než začnete zostavovať váš domček, uistite sa, že všetky súčasti uvedené v
tomto návode, sú obsiahnuté v balení. Jednotlivé diely dopredu prekontrolujte a prehľadne a prístupne rozložte. Je
dôležité, aby ste časti nezmiešali. Ak niektorá z častí chýba, v žiadnom prípade drevostavbu nestavajte a ihneď kontaktujte
svojho dodávateľa (na prípadné poškodenia postavenej nekompletnej drevostavby akýmkoľvek počasím sa nevzťahuje
záruka). Uchovávajte všetky malé časti (skrutky, matky a pod) v pripravenej miske, aby sa nestratili. Pre stavbu si zvoľte
slnečné a rovné miesto bez previsnutých objektov. Nestavajte drevostavbu na mieste vystavenom vetru.
Pozor - drevostavby sú v uzavretom stave (okná a dvere) testované do rýchlosti vetru max 70 km/hod. Pokiaľ zostane
otvorené okno alebo dvere, tak sa ich odolnosť veľmi výrazne zníži. Preto pri hroziacom vetru včas (tj. vopred) manuálne
uzatvorte okná (pokiaľ je nimi výrobok opatrený). Pri vyšších rýchlostiach vetru (víchrica, orkán) môže dôjsť k
poškodeniu
drevostavby, rovnako ako iných záhradných stavieb.
ODPORÚČAME IHNEĎ PO STAVBE DREVOSTAVBU ZAHRNÚŤ DO POISTKY VAŠEJ NEHNUTEĽNOSTI.
Všetky poškodenia drevostavby vzniknutá v dôsledku udalostí hodnotených ako poistnej udalosti (napr. extrémne
krupobitie, víchrica - nárazy vetru, povodeň, záplava, sneh a podobne) nie sú predmetom záruky a nemožno ich
reklamovať .Definícia poistnej udalosti vychádza z poistných podmienok slovenských poisťovní.
Starostlivosť a údržba
Na čistenie drevostavby používajte iba a výhradne slabý mydlový roztok a jemnú handričku. Po umytí plochu opláchnite
čistou vodou. Nepoužívajte čistiace prostriedky obsahujúce chemické rozpúšťadlá alebo prostriedky na báze liehu a
alkoholu (napr. Iron alebo okien). Pozor na poškriabanie špinavým handrou alebo špinavú hubou. Materiál výrobku nesmie
prísť do kontaktu s chemickými čistidlami a rozpúšťadlami, s chemikáliami typu benzín (vr. technického), acetón, toluén, chlór
(napr. Savo), terpentín, riedidla na farby (napr. rada S 6xxx), apod.
o PRAVIDELNE ZBAVUJTE STRECHU LÍSTIA A NEČISTÔT
o PRIEBEŽNE KONTROLUJTE ČI UKOTVENIE VÝROBKU DO ZEME PEVNE DRŽÍ AK NIE JE UVOĽNENÉ
o AK METEOROLÓGOVIA OHLASI VETERNE DNI, MUSÍ BYŤ U DREVOSTAVBY BEZPODMIENEČNE PEVNE UZAVRETÉ
DVERE I VETRACIA OKNÁ (pokiaľ je nimi výrobok opatrený).
o V ZIME PRAVIDELNE ZBAVUJTE STRECHU SNEHU ALEBO STRECHE DODAJTE DOSTATOČNÚ PODPERU, ABY UDRŽALA
VÁHU SNEHU (napríklad podperná tyč) - NAJMÄ PRI VÄČŠÍCH PRÍVALOCH SNEHU
Životnosť: Pre dlhotrvajúcu životnosť drevostavby pravidelne čistite jej vonkajší povrch. Škrabance opravte
ihneď, ako náhle si ich všimnete. Oblasť okamžite očistite drôtenou kefkou, umyte a aplikujte
ochranný náter podľa odporúčaní výrobca.
Strecha: Očisťujte strechu od lístia a snehu mäkkým zmetákom s dlhou rukoväťou. Veľké množstvo snehu na
streche môže drevostavbu poškodiť a je nebezpečné do nej v takom prípade vstupovať.
Dvere: Priebežne mažte pánty dverí vazelínou (pokiaľ je nimi výrobok opatrený).
Spojovacie prvky: Použite všetky dodané podložky ku spojovacím prvkom. Majú význam ako tesnenie proti prieniku
nečistôt z povetria a ako ochrana plechu proti poškriabaniu od skrutiek. Pravidelne kontrolujte, či sa
nejaka skrutka alebo matka nestratili a ak to bude potrebné, znovu je utiahnite.
Vlhkosť: Plastová doska alebo fólia umiestnená pod celou podlahovou plochou drevostavby s dobrou
ventiláciou zmierni kondenzácii.
Ďalšie tipy: Mydlom a vodou zmyte natlačená čísla častí na jednotlivých dieloch drevostavby.
Page 6
TECHNICKÉ PARAMETRE
o rozsah teplôt, kedy výrobca garantuje technické parametre drevostavby -20oC až + 55
o zaťaženie snehom max 50 kg/m2 - v každom prípade je nutné pravidelne odpratávať sneh - pozri pokyny starostlivosť a
údržba
o odolnosť vetra do max 70 km/hod – ak je drevostavba kompletne uzavreta (pozri pokyny starostlivosť a údržba)
Tieto parametre výrobca garantuje iba za predpokladu, že drevostavba je postavená, ukotvená k zemi a udržiavaná v
súlade s návodom. Upozorňujeme na fakt, že normovaná hmotnosť čerstvého prachového snehu je 1 kg/m2 pre každý
napadnutý 1 cm snehu. Upozorňujeme na fakt, že normovaná hmotnosť čerstvého mokrého snehu je 4 kg/m2 pre každý
napadnutý 1 cm snehu. Presné údaje o podmienkach na mieste stavby nájdete na - http://www.snehovamapa.cz/
o
C
Pokyny pred stavbou
Predtým, než začnete stavať záhradnú drevostavbu, je veľmi dôležité prečítať si a dodržať tieto pokyny!
o Montáž by mali vykonávať dve alebo tri osoby, požiadajte o pomoc kamaráta alebo niekoho z rodiny.
o Pri výbere priestoru na postavenie drevostavby sa snažte zvoliť rovné a pevné miesto, odkiaľ bude umožnené
odvodnenie (z toho miesta).
o Než začnete drevostavbu stavať, roztrieďte, rozdeľte a označte všetky časti. Skontrolujte je pomocou obrázkov
zobrazených navrchu každého ilustrovaného postupu v tomto manuále.
o Okrem panelov sú všetky kusy označené, skontrolujte ich pomocou označenia na príslušnom schéme.
o Všetky nákresy nie sú v reálnom meradle, niektoré sú zväčšené, aby bolo umožnené jednoduchšie porovnanie s
ostatnými časťami.
o Označenie častí v nákrese je zjednodušené. Všetky časti konštrukcie majú rovnaký systém číslovania (čísel súčiastok), ale
označujú rôzne dĺžky, čísla sú vyrazená na súčiastkach.
o Hoci je táto drevostavba navrhnutá tak, aby (ak ju postavíte podľa týchto pokynov) odolala väčšiemu zaťaženiu vetrom,
napriek tomu ju nestavajte v oblastiach vystavených extrémnemu vetru. Ani montáž nerobte vo veterných dňoch.
o V ZIME PRAVIDELNE A PRIEBEŽNE ODSTRAŇUJTE SNEH ZO STRECHY ALEBO STRECHE DODAJTE Z VNÚTRA
DOSTATOČNÚ PODPORU (napríklad podperná tyč) , ABY UDRŽALA VÁHU SNEHU - NAJMÄ PRI VÄČŠÍCH PRÍVALOCH
SNEHU
o Ak necháte stavbu čiastočne rozostavanú, môže dôjsť vplyvom vetra k jej vážnemu poškodenie. Je vašou
zodpovednosťou, aby ju bezpečne dokončili s ohľadom na poveternostné podmienky vo vašej oblasti.
o Ak by drevostavba nebola riadne pripevnená k zemi a došlo by jej odfúknutiu, mohla by sa poškodiť a mohla by aj
spôsobiť poranenie.
o Základňu alebo steny drevostavby nezasypávajte , pretože by to spôsobilo pleseň a reklamácia by nebola uznaná.
o Skontrolujte označenie (nálepky) na balenie, aby ste sa uistili, že máte model tovaru, ktorý ste si objednali a správne
číslo balenia.
o Budete potrebovať niekoľko pracovných nástrojov a ďalšie príslušenstvo, ktoré môže byť užitočné k tomu, aby ste
výrobok zostavili rýchlejšie a ľahšie.
o Zamedzenie vlhnutiu (kondenzácii) vnútri drevostavby pomôže k udržanie suchého vnútra rovnako ako minimalizuje
možnosť hniloby samotnej drevostavby.
o Pôda je zakaždým vlhká, a ak proti tejto vlhkosti nebude žiadna zábrana, môže preniknúť do drevostavby. Trvanlivá
plastová fólia, umiestnená na betónovú dosku zabráni vyparovaniu a následné vlhnutiu.
Skladovanie pred montážou
Drevostavba je vyrobená z kvalitného smrekového dreva a je dodávaná povrchovo neošetrená. Pozor, balík s materiálom
nie je vodotesný. Fólie chráni drevo len proti znečisteniu. Skladujte preto stavebnú sadu až do konečnej montáže v
suchu, nie priamo položenú na zemi, chránenú proti vplyvom počasia (vlhkosť, slnko atď.). Neskladovať vo vykurovanom
priestore!
Povrchová úprava
Pred montážou musia byť všetky prírodné neošetrené stavebné diely ošetrené hlboko pôsobiacim základným náterom
(preventívna ochrana proti zamodraniu a plesni) a to z vonkajšej aj vnútornej strany dielcov. Pre konečný náter použite aj
vo vnútornom priestore poveternostne odolnou lazúru s dobrými fyzikálnymi vlastnosťami, ktorá ochráni drevo proti
vlhkosti a slnečnému žiareniu. Lazúra by mala byť zároveň vodeodpudivá, svetlostála a vlhkosti odolná. Dbajte na to, aby
lazúra mala dostatok farebného pigmentu, pretože inak by mohlo dôjsť k zošednutiu dreva. Nepoužívajte žiadny lak!
Nechajte si podrobne poradiť od odborného predajcu farieb, čo sa týka ochrany prírodného ihličnatého dreva, a
dodržujte pracovný postup výrobcu náterovej hmoty. Ďalší náter vykonávajte po dokonalom zaschnutí a vyvetranie.
Dôkladnú ochranou dreva ovplyvníte zásadne životnosť Vaše drevostavby. Povrchovú úpravu pravidelne obnovujte
(ideálne každý 3 - 4 rok) podľa pokynov výrobcu náteru. Pozor, ak ste zakúpili povrchovo ošetrený výrobok, tak originálny
natretý povrch žiadnu dodatečnú povrchovú úpravu nevyžaduje.
Základy
Venujte prosím mimoriadnu starostlivosť pri budovaní základov. Základ postavte tak, aby horná hrana základu
presahovala min 5 cm okolitý terén. Základ musí byť presne vyvážaný do vodorovnej roviny a odvodnený, aby základové
Page 7
trámiky ležali v rovine. Aby bolo zabránené priamemu kontaktu so zemou a vniknutiu zemnej vlhkosti do trámikov, podložte
trámiky pásiky z bitúmenovej lepenky (nie sú súčasťou dodávky). Základ sa obyčajne vykonáva tromi spôsobmi:
o pásový základ
o sypaný betónový základ
o betónová doska
Pre trvanlivosť základu je nutné dodržať tieto najdôležitejšie predpoklady: podklad, pravouhlosť a presná rovina. S
kvalitným základom vydrží Vaša drevostavba o mnoho rokov dlhšie. Nechajte si poradiť alebo základ zhotoviť
odborníkom- stavbára.
Použité drevo
Naše drevostavby sú vyrábané z ihličnatého reziva, konkrétne smreka. Výnimkou sú prístrešky pre auto, ktoré sú vyrábané z
borovice. Drevo je prírodný produkt, šetrný k životnému prostrediu, takže harmonicky zapadá do akejkoľvek záhrady.
Ďalšou prednosťou drevovýrobku je tiež to, že sa dá jednoducho opracovať a je cenovo priaznivý. K tomu navyše má
ihličnaté drevo vysokú izolačnú schopnosť. Výrobca starostlivo vyberá surovinu zo severských a východoeurópskych lesov,
kde drevo vďaka dlhým a chladným zimám rastie pomalšie. Letokruhy sú husté, blízko pri sebe, čo činí drevo pevným a
tvrdým.
Povolenie k stavbe
Dreveostavba s pevnými základmi môže vyžadovať určitá povolenie od miestnych úradov. Preto radšej pred jej kúpou
overte na stavebnom úrade aktuálnu situáciu s nutnosťou stavebného povolenia, s územným rozhodnutím (prípadne s
rozhodnutie o umiestnení stavby). Odporúčame na všetkých miestnych úradoch overiť platné predpisy pre oblasť
plánovanej stavby, pretože drevostavba môže byť úrady zrovna v mieste vašej záhrady z rôznych dôvodov
obmedzená. Ak máte záhradku (pozemok) v nájme, tak sa musíte dohodnúť aj s jej majiteľom.
Upozornenie na bežné vlastnosti dreva
1. Suky môžete nájsť v každom druhu dreva, je to prirodzené a nemajú žiadny vplyv na pevnosť a odolnosť produktu.
2. Živica môže mať tendenciu vystupovať na povrch. Jednoducho môže byť odstránená pomocou odpovedajúceho
nástroja alebo rozpúšťadla.
3. Farebné rozdiely sú prirodzené alebo sa môžu objaviť v dôsledku ošetrenia dreva. Jedná sa o bežnú vlastnosť.
Farebné rozdiely časom alebo pôsobením slnečného žiarenia vyblednú.
4. Z dôvodu rozdielnej hustoty sa drevo nezmršťuje alebo nerozpína rovnomerne. To môže spôsobiť popraskanie.
Tento jav nijak neovplyvňuje vlastnosti dreva.
5. Huby alebo namodrasté škvrny sa môžu objaviť na povrchu dreva, nemajú žiadny dopad na pevnosť a odolnosť
dreva, môžu byť jednoducho odstránené vodou a kefou.
6. Zelené škvrny sa niekedy môžu objaviť na dreve, kedy je soľ súčasťou impregnačného procesu, aby bolo drevo
chránené pred hmyzom a hubami. Škvrny nemajú žiadny vplyv na odolnosť dreva.
Page 8
Důležité bezpečnostní pokyny
Příprava podkladu
Dětské hřiště musí být pevně
ukotveno k podkladu tak, aby nosné
prvky konstrukce byly zajištěny proti
zvedání nebo překlápění během
normálního nebo předvídatelného
nesprávné-ho použití. Toto upevnění
musí být uzpůsobeno stávajícím
zemním podmínkám / vlastnostem.
Návod ukazuje navrhovaný způsob
ukotvení dětského hřiště pomocí
kotev do betonu podle evropské
normy EN 71-8.
Konstrukce
Používejte pouze originální
komponenty Karibu a originální
příslušenství Karibu.
Záruka a licence GS zanikají v případě
stavby a údržby, které nejsou
prováděny v souladu s tímto
návodem.
Nejprve zkontrolujte, zda je dodaný
produkt kompletní, rozměrově
přesný a nic není poškozeno. Bohužel
může dojít k poškození během
přepravy a skladování. V takových
případech se stavbou nezačínejte a
kontaktujte naši servisní linku.
Vyberte vyrovnanou plochu pro
stavbu.
Musíte dodržet bezpečnou
vzdálenost 2 m od ostatních staveb /
překážek, jako jsou šňůry na prádlo,
ploty, větve atd. U houpaček existují
další bezpečnostní vzdálenosti, které
jsou uvedeny v příslušných návodech.
Skluzavky by nikdy neměly být
umístěny tak, aby směřovaly na jih.
Ty se zahřívají na slunci a pak se
nemohou používat.
Země pod a vedle stavby musí být
měkká. Nesmí se používat tvrdé
povrchy, jako je asfalt nebo beton,
jinak hrozí nebezpečí poranění dětí v
případě pádu. Existují i gumové
podložky, kdy dojde k minimalizaci
rizika pro Vaše dítě. Doporučujeme
také použití mulčovací kůry, jemného
písku atd. Ty by měly být aplikovány
ve vrstvě o tloušťce 30 cm. Tato
vrstva musí být zvýšena na 40 cm v
případě možných pádů z výšek nad
1,50 m.
Nejprve si pozorně přečtěte montážní
návod. Výkresy v těchto
konstrukčních pokynech nemusí zcela
odpovídat originálu; používají se
pouze pro ilustrační účely. Mohou
existovat technické rozdíly a rozdíly
ve vzhledu. Dřevo je někdy velmi
temperamentní materiál, takže
všechny šroubované spoje by měly
být předvrtány. V opačném případě
se dřevo může rozštípnout. Návod
uvádí, které dřevěné části vyžadují
předvrtání a požadovaný průměr
vrtáku. Stavba musí být pevně
ukotvena k zemi v souladu s
návodem. Nedovolte, aby vaše děti
pomáhaly s montáží! Montáž smí
provádět pouze dospělí. Pozor: Malé
části mohou být spolknuty!
U dokončené stavby musíte otestovat
stabilitu. Teprve poté může být
dětské hřiště používáno.
Ujistěte se, že vám nezbylo žádné
díly, šrouby nebo podobné předměty.
Hřiště nenatírejte ničím, po čem by
povrch stavby byl hladký nebo kluzký,
jako je lak.
Všechny řezané hrany musí být u
dokončené stavby začištěny brusným
papírem.
Údržba
Všechny díly musí být správně
vyrobeny a bezpečně namontovány.
Každý nový předmět jakéhokoliv typu
je zatížen používáním a ve větším či
menším rozsahu podléhá opotřebení.
To může snížit míru bezpečnosti,
která byla ve větším či menším
rozsahu přítomna v době výroby a
zařízení se tak může stát
nebezpečným pro zdraví vašeho
dítěte. Proto byste měli před každým
použitím zkontrolovat následující věci
a napravit všechny chyby dříve, než si
začnete hrát. Údržbu byste měli
provádět alespoň jednou za měsíc, i
když zařízení nebylo v této době
používáno. Dřevo reaguje na vlivy
prostředí. V závislosti na počasí může
dřevo bobtnat nebo se smršťovat. To
způsobuje změnu rozměrů a lehká
praskání, případně vypadávání suků,
atd… A šroubované spoje se mohou
uvolnit. Tomu nelze zabránit.
Z tohoto důvodu:
• Před použitím odstraňte všechny
třísky.
• Zkontrolujte, zda jsou všechny
šrouby správně utaženy, případně
utáhněte.
• Pravidelně kontrolujte stav povrchu
a stabilitu zařízení.
• Jsou všechna lana, sedadla
houpaček, atd…nepoškozená?
• Je kotvení stále dostatečné?
• Poničené díly musí být před použitím
vyměněny.
• Všechny železné díly musí být
naolejovány.
• Všechny krytky šroubů nebo ostré
hrany musí být kontrolovány a
vyměněny, pokud je potřeba.
• Houpačky, řetězy, lana a další
příslušenství musí být kontrolováno
z hlediska opotřebení. Výměna dílů
musí být v souladu s montážním
návodem.
Použití
Dětská hřiště jsou určená pro děti ve
věku 3 – 14 let a do 50 kg. Děti musí
být vždy pod dozorem rodičů.
V případě nesprávného použití,
namontování jiného příslušenství
např. těžkých řetězů, houpaček,
atd…nenese výrobce žádnou
odpovědnost.
Toto dětské hřiště je určeno pouze
pro soukromé použití a ne pro
veřejné.
Pozor
Neotáčejte prázdné houpačky.
Neskákejte z houpaček.
Nehoupejte se příliš vysoko.
Neběhejte pod houpačku, zejména ve
chvíli, kdy se houpají jiné děti.
Nevěšte se hlavou dolů na dřevěných
dílech.
Neotáčejte lana nebo nemotejte je na
tělo, hrozí přidušení.
Děti nesmí nosit oblečení s dlouhými
stuhami, příliš volné oblečení nebo
šperky, může se to zachytit a dítě
uškrtit.
Při chladné počasí ukliďte
příslušenství a zakažte používání.
V případě zmrzlého podkladu není při
pádu dítěte zajištěna jeho
bezpečnost. Pamatujte, že při dešti
může být hřiště kluzké. Měli byste
dítěti povolit hraní pouze za teplého
a suchého počasí.
Page 9
Dôležité bezpečnostné pokyny
Príprava podkladu
Detské ihrisko musí byť pevne
ukotvené k podkladu tak, aby nosné
prvky konštrukcie boli zabezpečené
proti zdvíhanie alebo preklápanie
počas normálneho alebo
predvídateľného nesprávneho
použitie. Toto upevnenie musí byť
prispôsobené súčasným zemným
podmienkam / vlastnostiam. Návod
ukazuje navrhovaný spôsob
ukotvenie detského ihriska pomocou
kotiev do betónu podľa európskej
normy EN 71-8.
Konštrukcia
Používajte len originálne komponenty
Karibu a originálne príslušenstvo
Karibu. Záruka a licencie GS zanikajú v
prípade stavby a údržby, ktoré nie sú
vykonávané v súlade s týmto
návodom.
Najprv skontrolujte, či je dodaný
produkt kompletný, rozmerovo
presný a nič nie je poškodené.
Bohužiaľ môže dôjsť k poškodeniu
počas prepravy a skladovania. V
takýchto prípadoch sa stavbou
nezačínajte a kontaktujte našu
servisnú linku. Vyberte vyrovnanú
plochu pre stavbu.
Musíte dodržať bezpečnú vzdialenosť
2 m od ostatných stavieb / prekážok,
ako sú šnúry na bielizeň, ploty,
konáre atď. U hojdačiek existujú
ďalšie bezpečnostné vzdialenosti,
ktoré sú uvedené v príslušných
návodoch.
Šmýkačky by nikdy nemali byť
umiestnené tak, aby smerovali na
juh. Tie sa zahrievajú na slnku a
potom sa nemôžu používať.
Zem pod a ve
mäkká. Nesmie sa používať tvrdé
povrchy, ako je asfalt alebo betón,
inak hrozí nebezpečenstvo poranenia
detí v prípade pádu. Existujú aj
gumové podložky, kedy dôjde k
minimalizácii rizika pre Vaše dieťa.
Odporúčame tiež použitie mulčovacej
kôry, jemného piesku atď. Tie by mali
byť aplikované vo vrstve s hrúbkou 30
cm. Táto vrstva musí byť zvýšená na
40 cm v prípade možných pádov
vý
šok nad 1,50 m.
Najprv si pozorne prečítajte
montážny návod. Výkresy v týchto
dľa stavby musia byť
konštrukčných pokynoch nemusí
úplne zodpovedať originálu;
používajú sa len pre ilustračné účely.
Môžu existovať technické rozdiely a
rozdiely vo vzhľade. Drevo je niekedy
veľmi temperamentný materiál, takže
všetky skrutkované spoje by mali byť
predvŕtané. V opačnom prípade sa
drevo môže rozštiepiť. Návod uvádza,
ktoré drevené časti vyžadujú
predvŕtania a požadovaný priemer
vrtáka. Stavba musí byť pevne
ukotvená k zemi v súlade s návodom.
Nedovoľte, aby vaše deti pomáhali s
montážou! Montáž môže vykonávať
len dospelí. Pozor: Malé časti môžu
byť prehltnuté!
U d
okončenej stavby musíte
otestovať stabilitu. Až potom môže
byť detské ihrisko používané.
Uistite sa, že vám nezostalo žiadne
diely, skrutky alebo podobné
predmety.
Ihrisko nenatierajte ničím, po čom by
povrch stavby bol hladký alebo klzký,
ako je lak.
Všetky rezané hrany musia byť u
dokončenej stavby začistené brúsnym
papierom.
Údržba
Všetky diely musia byť správne
vyrobené a bezpečne namontované.
Každý nový predmet akéhokoľvek
typu je zaťažený používaním a vo
väčšom či menšom rozsahu podlieha
opotrebovaniu. To môže znížiť mieru
bezpečnosti, ktorá bola vo väčšom či
menšom rozsahu prítomná v čase
výroby a zariadenie sa tak môže stať
nebezpečným pre zdravie vášho
dieťaťa. Preto by ste mali pred
každým použitím skontrolovať
nasledujúce veci a napraviť všetky
chyby skôr, než si začnete hrať.
Údržbu by ste mali vykonávať aspoň
raz za mesiac, aj keď zariadenie
nebolo v tejto dobe používané. Drevo
reaguje na vplyvy prostredia. V
závislosti na počasí môže drevo
napučiavať alebo sa zmršťovať. To
spôsobuje zmenu rozmerov a ľahká
praskanie, prípadne vypadávanie hrčí,
atď ...
z
A skrutkované spoje sa môžu
uvoľniť. Tomu sa nedá zabrániť.
ohto dôvodu:
Z t
• Pred použitím odstráňte všetky
triesky.
• Skontrolujte, či sú všetky skrutky
správne utiahnuté, prípadne
utiahnite.
• Pravidelne kontrolujte stav povrchu
a stabilitu zariadenia.
•
Sú všetky laná, sedadlá hojdačiek,
atd ... nepoškodená?
• Je kotvenie stále dostatočné?
• Poničené diely musia byť pred
použitím vymenené.
• Všetky železné diely musia byť
naolejované.
• Všetky krytky skrutiek alebo ostré
hrany musia byť kontrolované a
vymenené, ak je potreba.
• Hojdačky, reťaze, laná a ostatné
príslušenstvo musia byť kontrolované
z hľadiska opotrebenia. Výmena
dielov musí byť v súlade s
montážnym návodom.
Použitie
Detské ihriská sú určené pre deti vo
veku 3 - 14 rokov a do 50 kg. Deti
musia byť vždy pod dozorom rodičov.
V prípade nesprávneho použitia,
namontovanie iného príslušenstva
napr. Ťažkých reťazí, hojdačiek, atď ...
nenesie výrobca žiadnu
zodpovednosť.
Toto detské ihrisko je určené iba pre
súkromné použitie a nie pre verejné.
Pozor
Neotáčajte prázdne hojdačky.
Neskáčte z hojdačiek.
Nekolíšte sa príliš vysoko. Nebežte
pod hojdačku, najmä vo chvíli, keď sa
hojdajú iné deti.
Nevešajte sa hlavou dolu na
drevených dieloch.
Neotáčajte lana alebo nemotejte je
na telo, hrozí pridusenie.
Deti nesmú nosiť oblečenie s dlhými
stuhami, príliš voľné oblečenie alebo
šperky, môže sa to zachytiť a dieťa
uškrtiť.
Pri chladné počasie upracte
príslušenstvo a vypnite používanie. V
prípade zmrznutého podkladu nie je
pri páde dieťaťa zaistená jeho
bezpečnosť. Pamätajte, že pri daždi
môže byť ihrisko klzké. Mali by ste
dieťaťu povoliť hranie iba za teplého
a suchého počasia.
Page 10
88979 88980
06.08.2020
Aufbauanleitung
Building Instructions
Notice de montage
Montagehandleiding
Montagevejledning
Instrucciones de construcción
Istruzioni per il montaggio
Montážní návod
Montážny návod
Page 11
Vergleichen Sie zuerst die Material-liste mit
Ihrem Paketinhalt! Bitte haben Sie Verständnis, dass
Beanstandungen nur im nicht aufgebauten Zustand
bearbeitet werden können!
Vergelijk eerst de lijst van materialen
met de inhoud van uw pakket! Reclamaties kunnen
alleen in behandeling worden genomen zolang de
onderdelen nog niet zijn gemonteerd!
Confrontate questa distinta materiali
prima con il contenuto del pacchetto! Vi preghiamo di
comprendere che eventuali reclami possono essere
accolti solo prima del montaggio!
First compare the list of materials with
your package contents! Please understand that
complaints can be processed in the non-built status
only!
Commencez par comparer la liste du
matériel avec le contenu de votre paquet! Sachez que
nous traitons uniquement les réclamations concernant
le matériel à l’état non monté!
A1
2 x
2 x
2 x
2 x
4 x
2 x
4 x
1 x
1 x
14 x
2 x
1 x
2 x
26 x
1 x
4 x
2 x
2 x
2 x
2 x
2 x
1 x
1 x
3 x
2 x
4 x
4 x
A2
A3
A4
A5
A6
A7
A8
A9
A10
A11
A12
A13
A14
A15
A16
A17
A18
A19
A20
A21
A22
A23
A24
A25
A26
A27
559 x 45 x 18 mm ID 64097
580 x 45 x 18 mm ID 16706
802 x 45 x 18 mm ID 65364
1015 x 45 x 18 mm ID 64096
1117 x 45 x 18 mm ID 65360
1175 x 45 x 18 mm ID 65363
1190 x 45 x 18 mm ID 37903
574 x 95 x 18 mm ID 63469
580 x 95 x 18 mm ID 65376
668 x 95 x 18 mm ID 61136
700 x 95 x 18 mm ID 25208
770 x 95 x 18 mm ID 66272
920 x 95 x 18 mm ID 40565
1900 x 95 x 18 mm ID 60076
500 x 140 x 26 mm ID 61260
517 x 42 x 28 mm ID 3906
607 x 42 x 28 mm ID 59813
762 x 42 x 28 mm ID 3905
800 x 42 x 28 mm ID 25520
1378 x 42 x 28 mm ID 3907
1478 x 42 x 28 mm ID 3908
1844 x 42 x 28 mm ID 3909
1900 x 42 x 28 mm ID 3910
610 x 95 x 36 mm ID 2506
1972 x 95 x 36 mm ID 2507
2360 x 95 x 36 mm ID 2508
1500 x 90 x 90 mm ID 81199
Start med at kontrollere materialelisten med
indholdet af den leverede pakke! Vi gør venligst
opmærksom på at reklamationer kun kan behandles
for materialer som ikke er blevet bearbejdet!
En primer lugar, compare la lista de material
con el contenido del paquete. Rogamos entienda
que las reclamaciones sólo pueden ser tramitadas
antes de montar el objeto!
88979
2 x
1 x
1 x
1 x
56 x
D3
1013 x 45 x 18 mm ID 65380
P1
1422 x 95 x 36 mm ID 65315
P2
1422 x 95 x 36 mm ID 65314
P3
870 x 95 x 36 mm ID 44674
B1
1190 x 96 x 16 mm ID 69096
88980
Nejprve překontrolujte obsah balení
podle materiálového listu!
seznamu můžete jednotlivé díly přiřadit k montážnímu
návodu.
Nejprve prekontrolujte obsah balenia podľa
materiálového listu! Za pomoc tohto zoznamu môžete
zvoliť jednotlivé diely pri zaradení do montážneho
návodu.
L1
1 x
1 x
2 x
1760 x 530 x 90 mm ID 47816
W2
1980 x 1520 x 19 mm ID 65971
W3
1520 x 1173 x 19 mm ID 65323
Za pomoci tohoto
8 x
4 x
3 x
5 x
G1
G2
D1
D2
450 x 95 x 36 mm ID 3911
1210 x 95 x 18 mm ID 65424
1000 x 58 x 18 mm ID 65286
1460 x 58 x 18 mm ID 55845
1 x
2 x
W1
1980 x 1520 x 19 mm ID 65967
C1
1980 x 445 x 19 mm ID 65944
1 x
28 x 6 x 80 mm ID 44654
2 x 12 x 240 mm ID 45777
28 x 6,4 x 25 mm ID 12010
2 x 13,5 x 37 mm ID 12011
Page 12
600 x 4 x 30 mm ID 3686
8 x 4 x 40 mm ID 21925
100 x 4 x 50 mm ID 3688
60 x 4 x 70 mm ID 3689
4 x 6 x 40 mm ID 45545
12 x 6 x 120 mm ID 9205

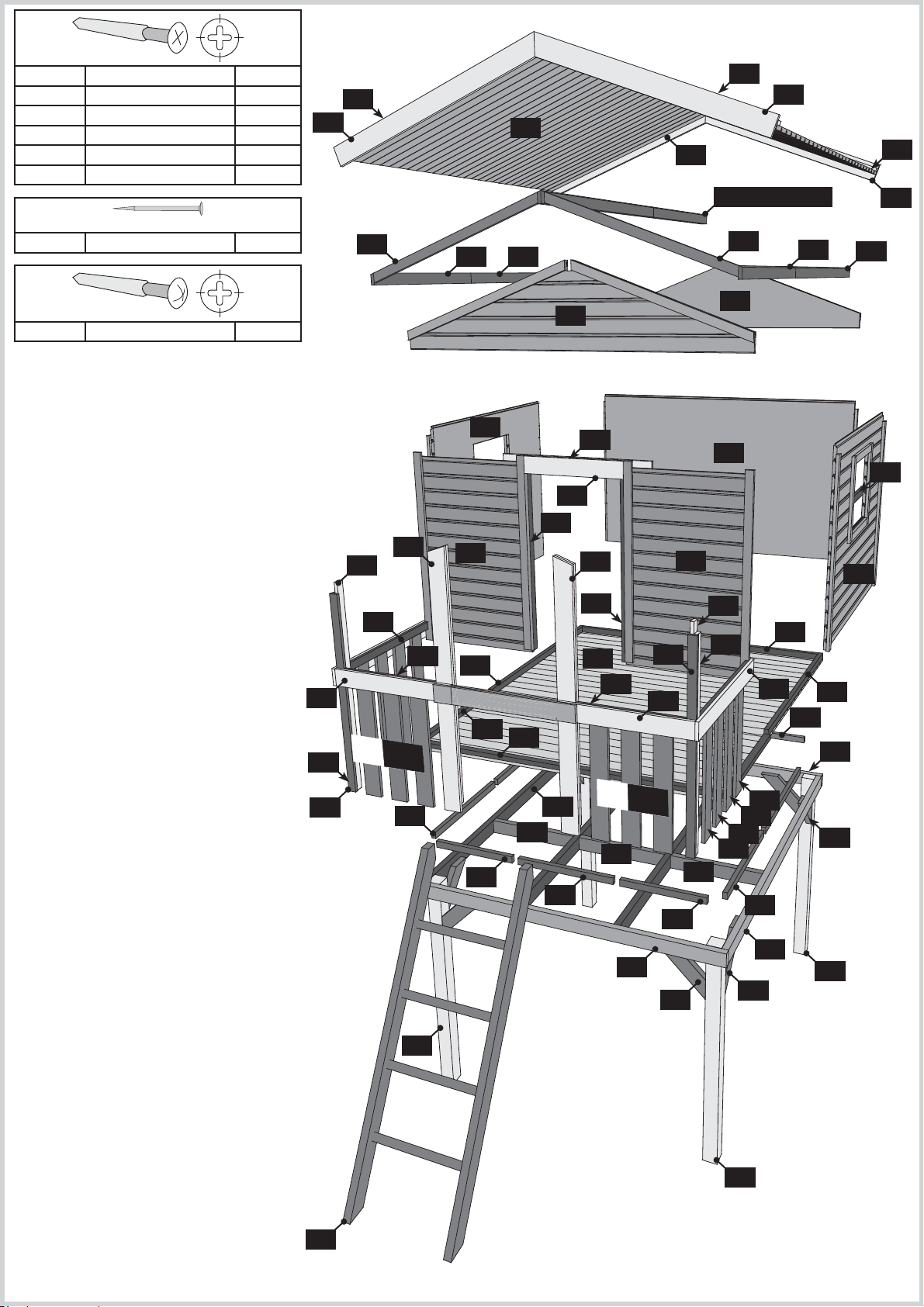

G 2
A 7
B 1
A 7
G 2
D 1 + D 2 + D 2 + D 2
G 2
A 7
G 2
250 x ID 25453
4 x 3 x 16 mm ID 46376
A 11
A 5
D 3
A 6
3x
A 3
A 10
P 2
A 1
D 1
W 1
A 21
W 3
A 19
D 2
A 23
A 4
C 1
A 9
P 3
P 1
A 4
A 14
A 1
A 5
A 11
W 1
W 2
A 6
A 5
C 2
D 3
A 13
A 22
D 1
A 16
D 2
A 2
W 3
A 21
A 25
L 1
A 5
A 18
A 27
A 16
A 24
A 26
A 17
3x
A 24
A 25
A 10
A 16
G 1
A 24
A 10
A 10
A 27
A 10
A 10
G 1
A 18
A 26
A 27
G 1
Page 13
!!!
>2m
!!!

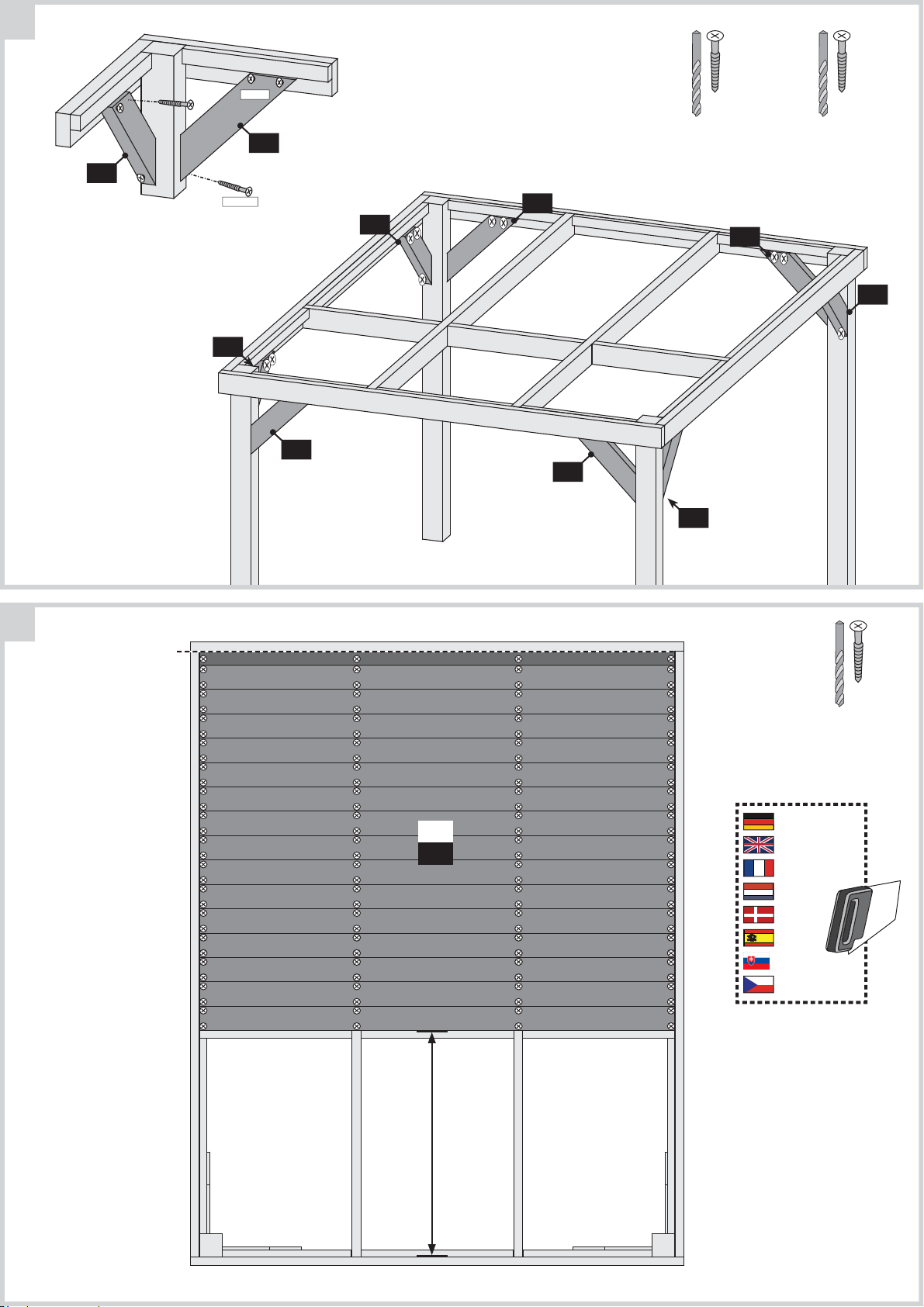

Page 14
01
2x
!
Bündig!
Flush!
Affl eurement!
Gelijk!
I fl ugt!
Aras!
Rovnako!
Stejn !
A 26
Ø4 mm
4x
6x80
Bündig!
Flush!
Affl eurement!
Gelijk!
I fl ugt!
Aras!
Rovnako!
Stejn !
A 27
A 27
Page 15

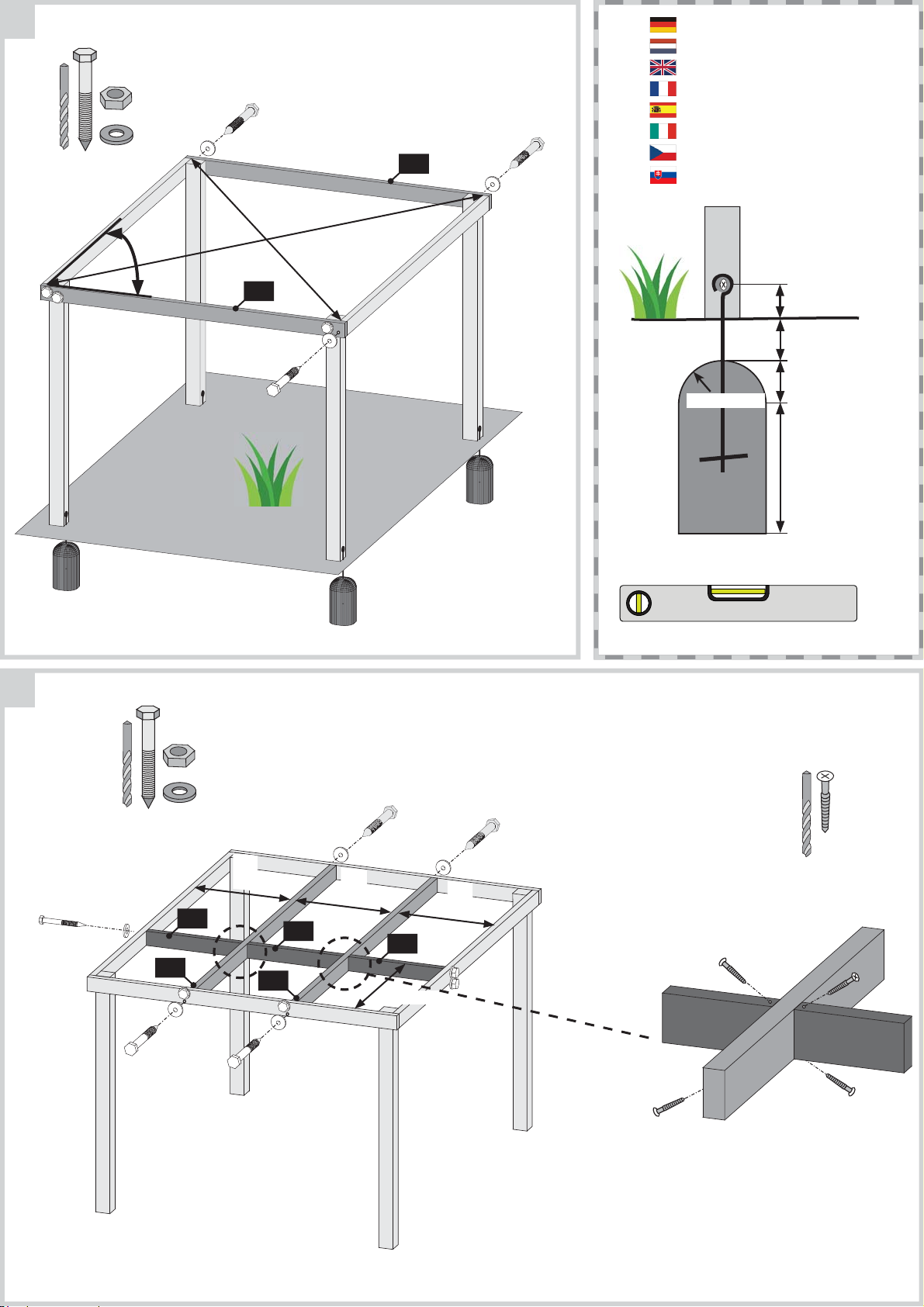

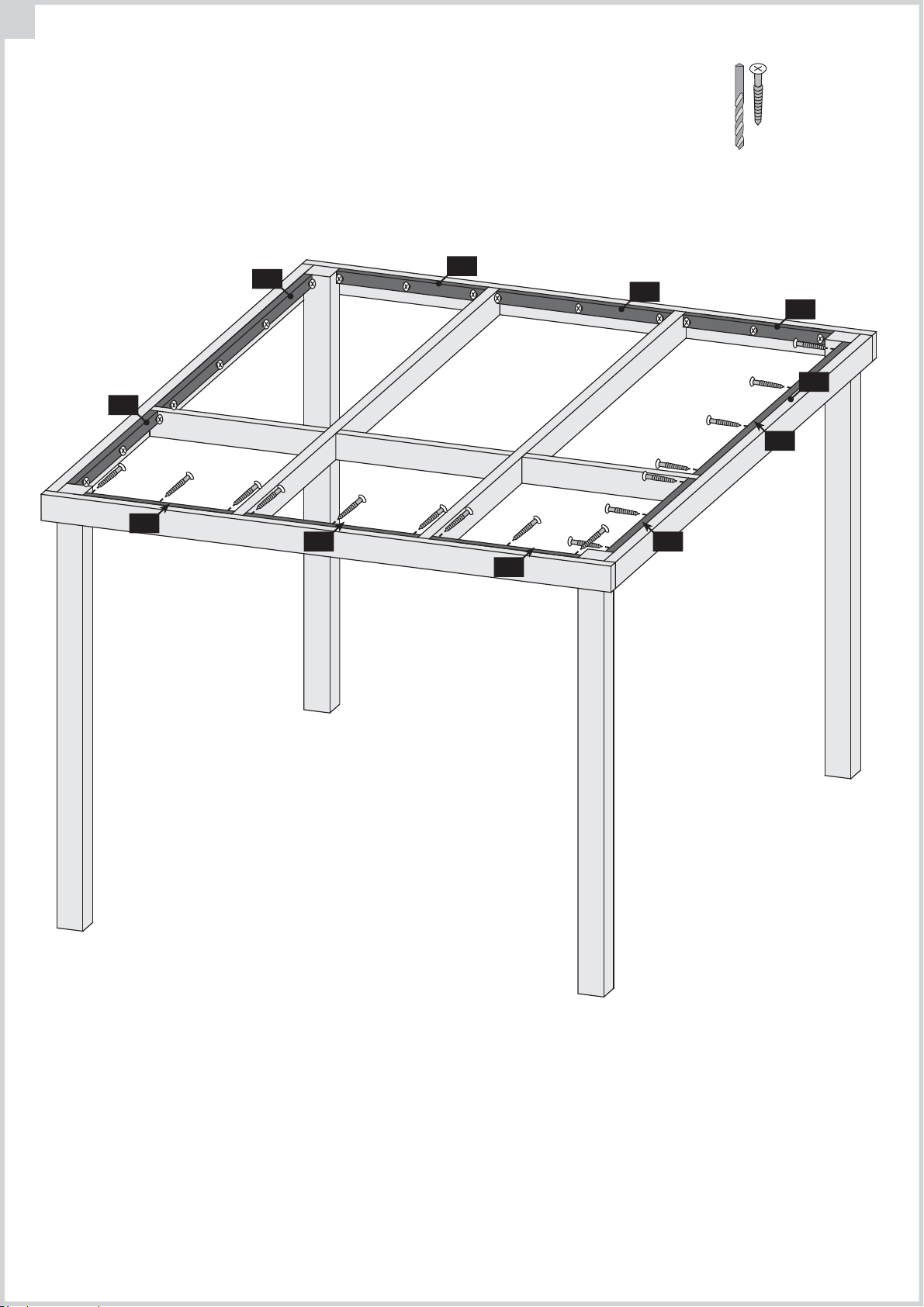

02
Ø4 mm
8x
6x80
2x
A 25
2x
Nicht im Lieferumfang enthalten
Niet bijgeleverd
Not included
Non comprises dans la livraison
No forman parte del suministro
Non incluso
V ceně není zahrnuto
V cene nie je zahrnuté
90°
A 25
A
A
100mm
>200mm
>200mm
R 100mm
400mm
!
03
Ø4 mm
12x
2x
6x80
A 26
A 24
A
A 26
A 24
2x
A
A 24
852mm
2x
A
Ø3 mm
8x
4x70
Page 16

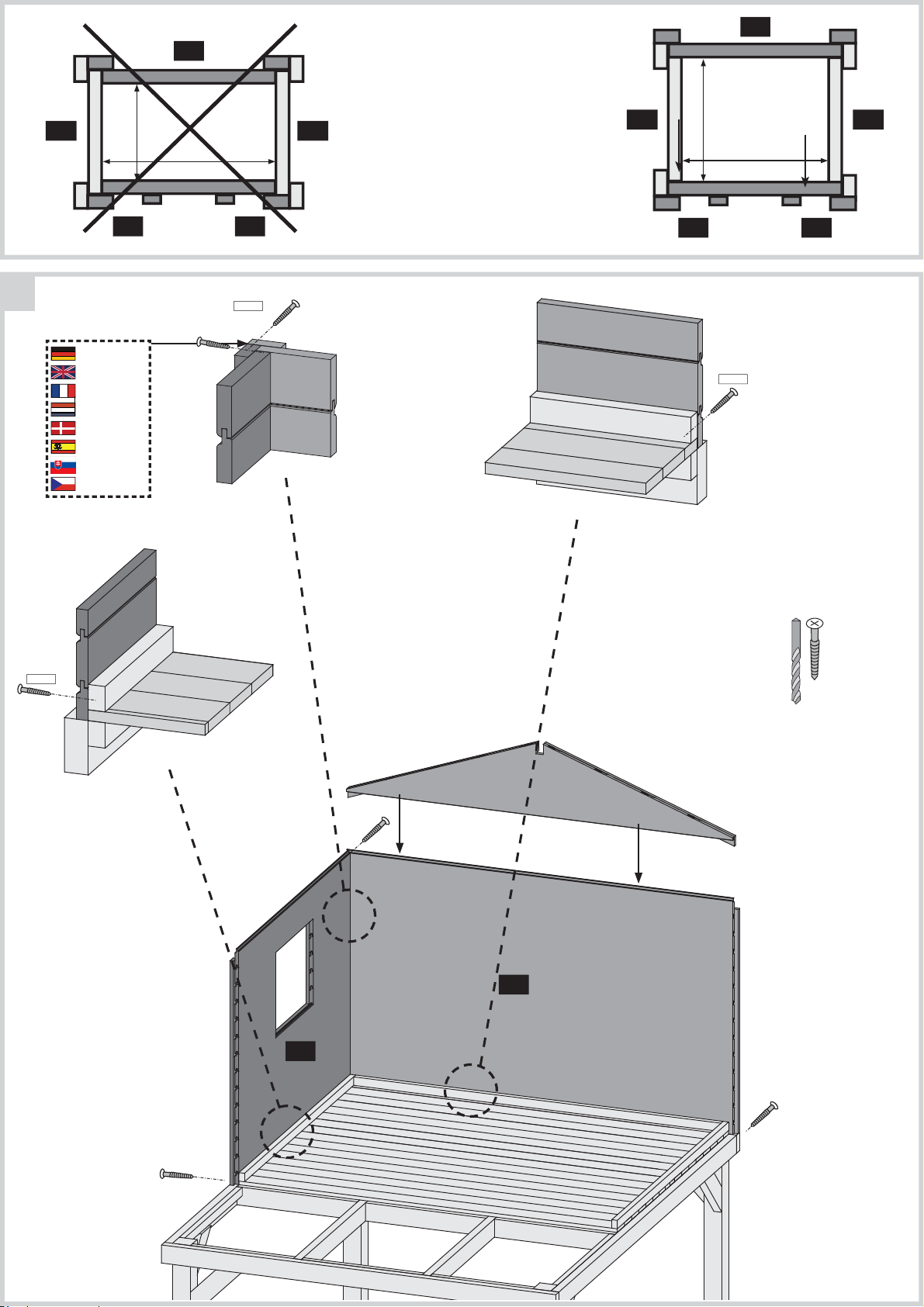

04
A 18
A 20
A 16
A 17
Ø3 mm
30x
4x50
A 16
A 16
A 20
A 16
A 17
A 18
A 16
Page 17

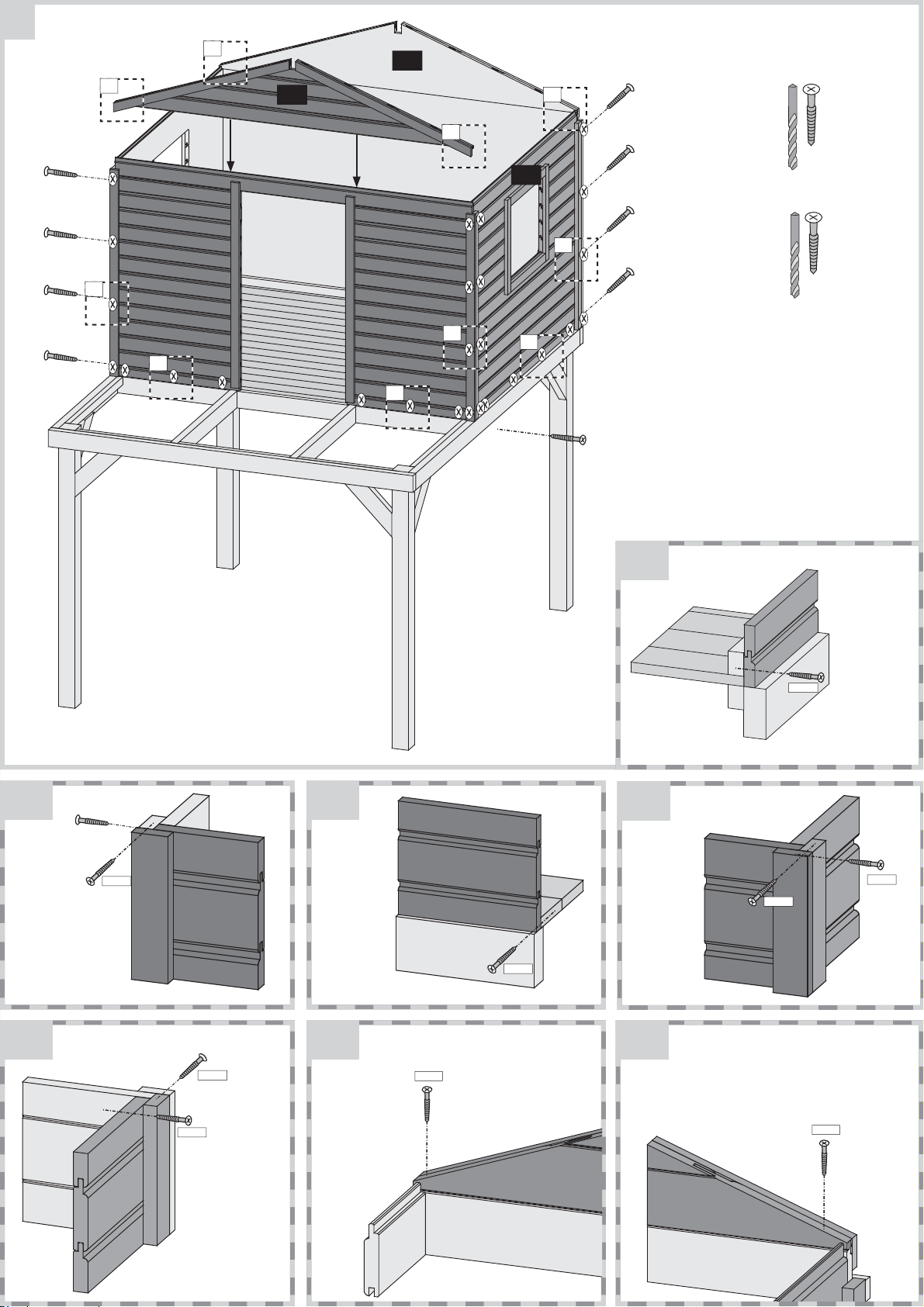

05
Ø3 mm
4x70
Ø5 mm
6x120
G 1
6×120
G 1
4×70
G 1
G 1
G 1
G 1
G 1
16x
8x
G 1
G 1
G 1

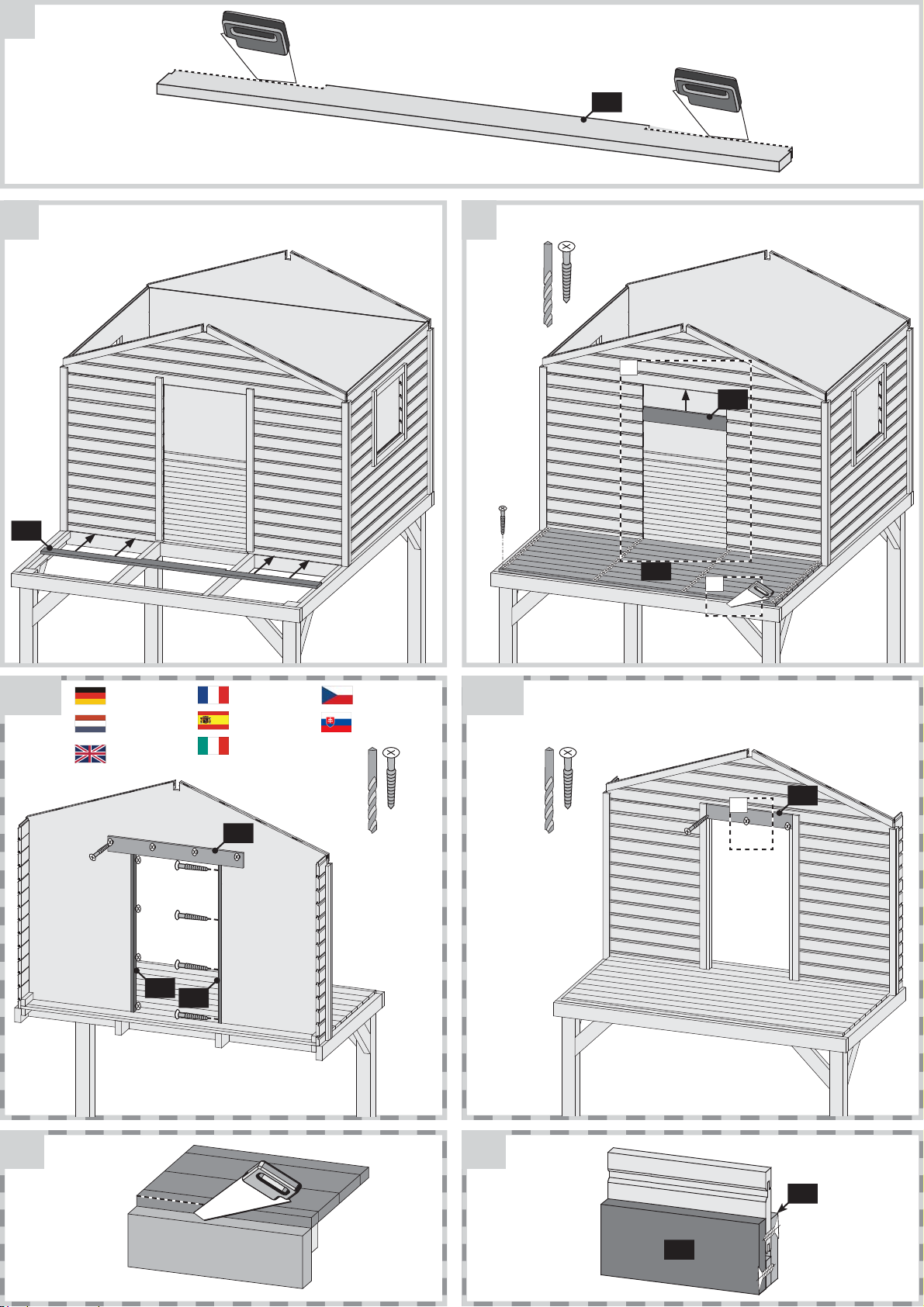

06
!
16 x
A 14
Ø3 mm
124x
Bündig!
Flush!
Affl eurement!
Gelijk!
I fl ugt!
Aras!
Rovnako!
Stejně !
4x30
882mm
Page 18
07
Bündig!
Flush!
Affl eurement!
Gelijk!
I fl ugt!
Aras!
Rovnako!
Stejně !
A 21
A 22
A 21
Ø3 mm
17x
4x70
Page 19
W 2
ca 144cm
W 3 W 3
ca 194cm
!!!
W 3
W 2
ca 148cm
W 3
ca 190cm
08
4x
4×30
W 1 W 1
Bündig!
Flush!
Affl eurement!
Gelijk!
I fl ugt!
Aras!
Rovnako!
Stejně !
4x
4×30
4x
W 1
4×30
6x
18x
Ø3 mm
W 1
4x30
W 3
4x
W 2
Page 20

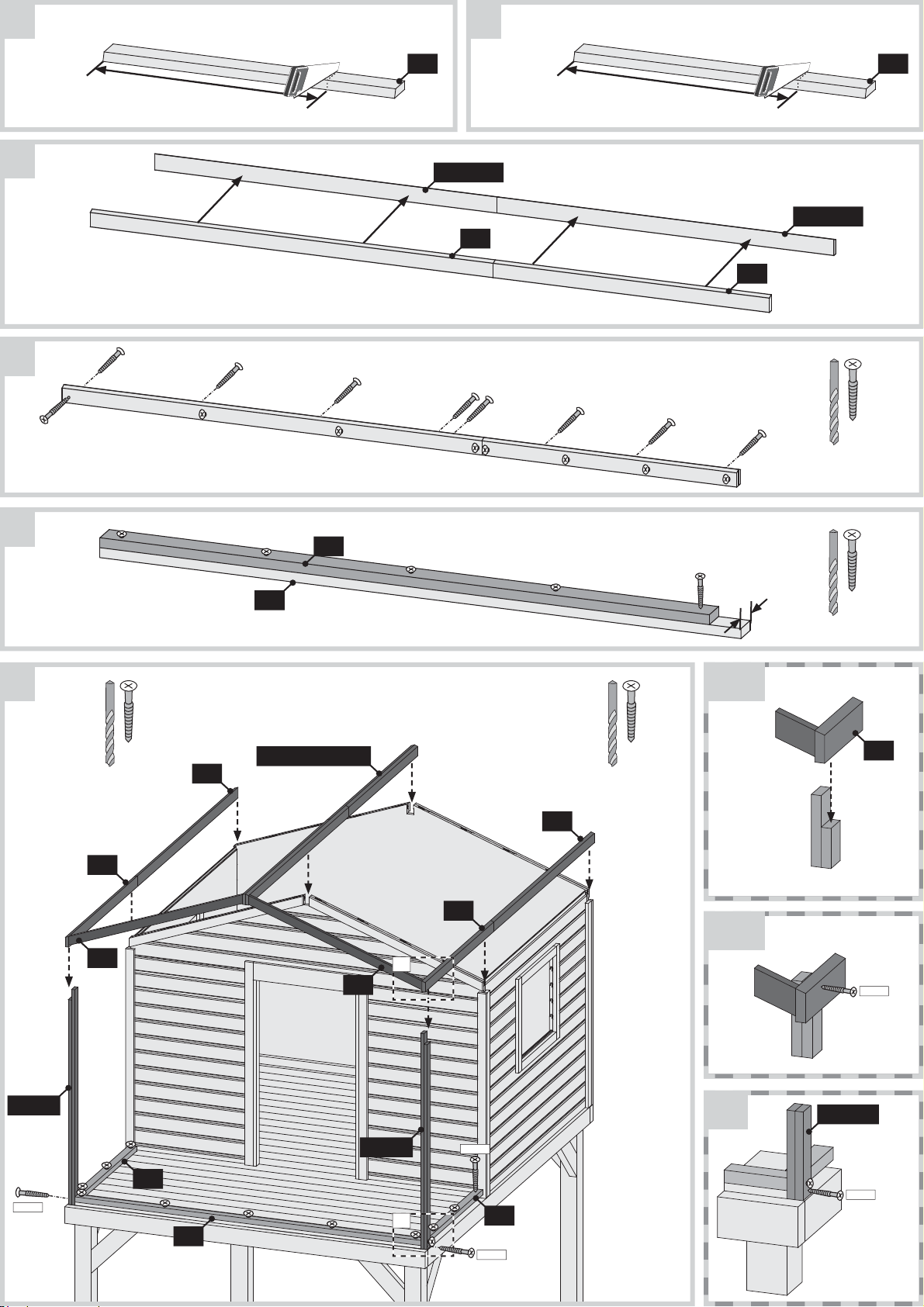

09
09.5
C 1
09.1
09.5
09.2
C 1
09.2
09.6
09.3
W 3
09.7
09.6
09.4
Ø3 mm
34x
Ø3 mm
4x
4x30
4x50
09.1
4×30
09.2
09.7
4×30
09.3
4×30
4×30
4×30
09.4
4×30
4×30
09.5 09.6
4x50
4x50
Page 21

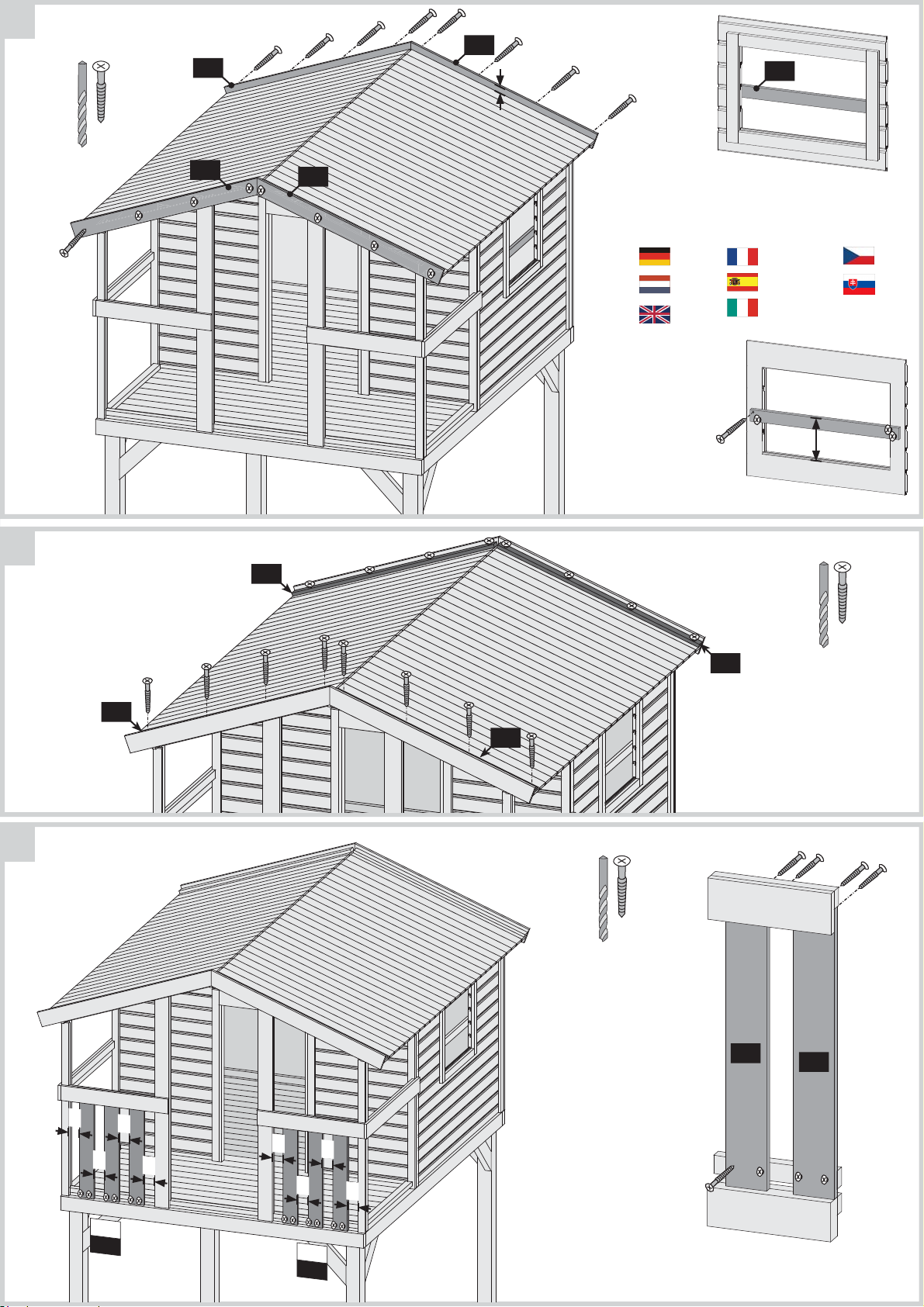

10
1x
A 14
11 12
A 14
Ø3 mm
80x
4x30
12.1
P 3
A 14
12.2
12.1-1
innen
binnen
inside
A 4
A 4
à l‘intérieur
dentro
dentro
P 3
Ø3 mm
12x
uvnitř
Vnútri!
4x30
12.1-2
Ø3 mm
3x
4x30
13.3
A 9
12.2 12.3
P 3
A 9
!
Page 22

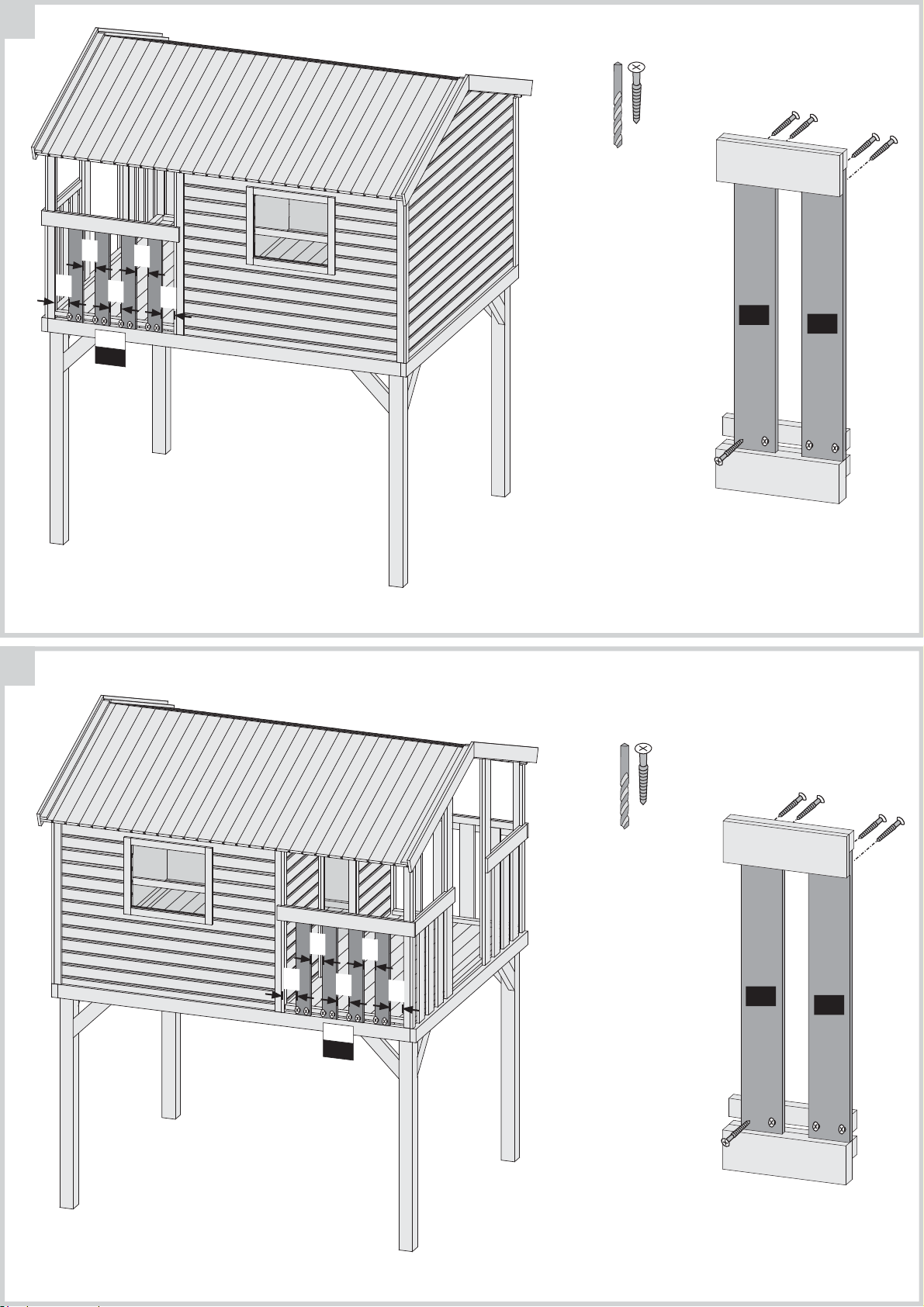

13
1x
14
1x
15
16
1220 mm
D 2
D 2 (1240)
D 2
1240 mm
D 1
D 2 (1220)
Ø3 mm
16x
D 2
4x30

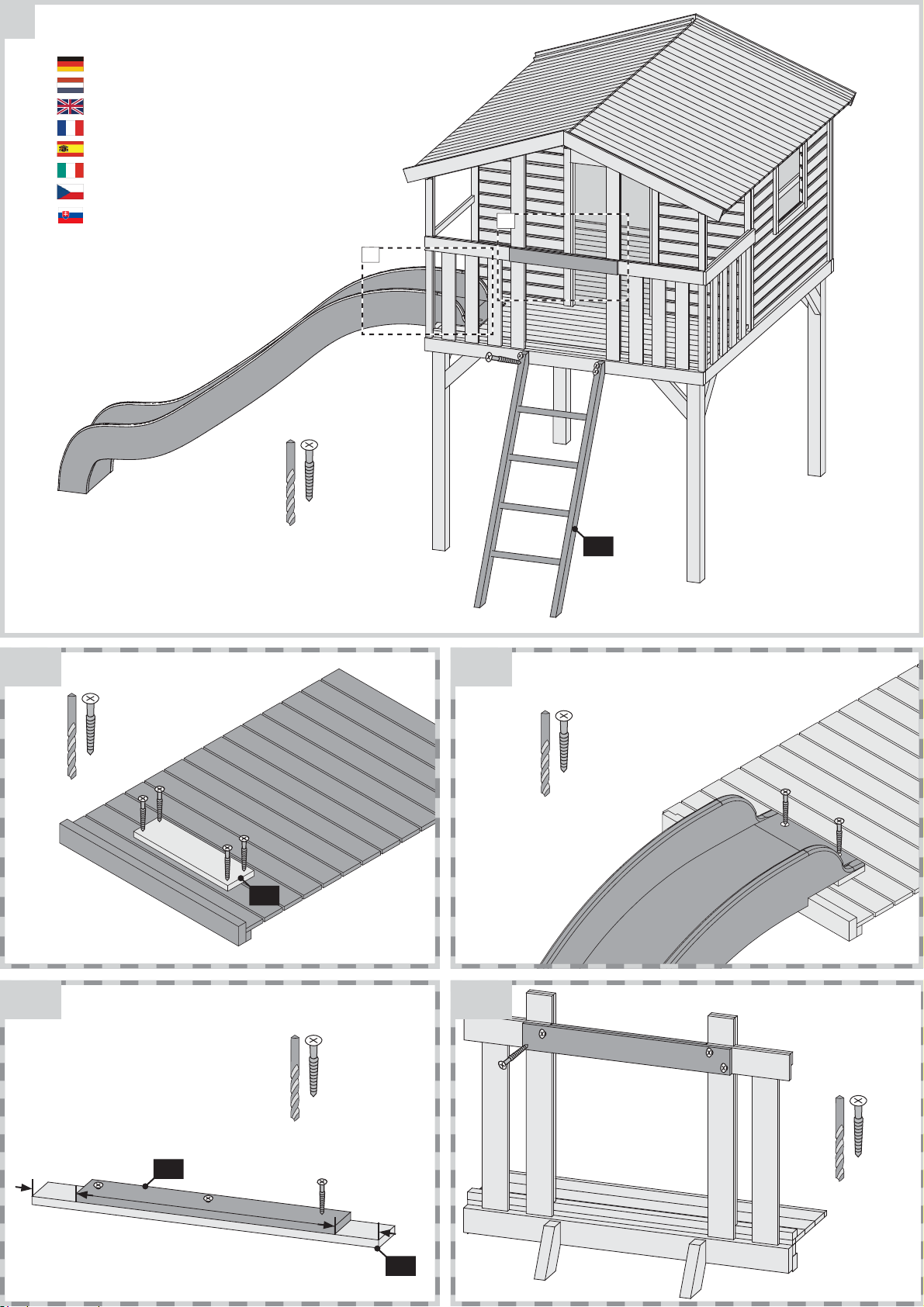

17
18
2x
Ø3 mm
11x
D 1
D 3
4x30
D 2
A 5
A 6
D 2 + D 2 + D 2 + D 1
D 3
18.1
D 1
D 2
Ø3 mm
4x
4x50
45mm
18.1-1
18.1-2
Ø3 mm
5x
4x30
D 1
4×30
A 5 + A 6
2x
4×50
A 19
A 23
A 5 + A 6
18.2
4×30
A 19
4×50
18.2
A 5 + A 6
4×50
Page 23
19
Ø3 mm
20x
4x30
4x50
4x50
4x50
4x30
4x30
Ø3 mm
14x
800mm
560mm
4x50
2x
2x
4x50
560mm
4x30
4x30
800mm
20
A 13
A 5
P 2
4x50
P 1
4x50
A 5
Ø3 mm
16x
4x50
A 11
620mm
A 13
A 11
620mm
Page 24
21
Ø3 mm
4x30
4x
Bündig!
Flush!
Affl eurement!
Gelijk!
I fl ugt!
Aras!
Rovnako!
Stejně !
16x
A 1
A 3
4x
A 3
4x
4x
A 1
22
Nicht im Lieferumfang enthalten
Niet bijgeleverd
Not included
Non comprises dans la livraison
B 1
No forman parte del suministro
Non incluso
V ceně není zahrnuto
V cene nie je zahrnuté
B 1
224x
Bündig!
Flush!
Affl eurement!
Gelijk!
I fl ugt!
Aras!
Rovnako!
Stejný !
Page 25
Montage Bitumendachbelag
Montage de toiture en bitume
Montage bitumen underpap
Copertura bituminosa
Roong felt installation
Montage dakvilt
Montaje de tela asfáltica
montáž střešní krytiny
montáž střešnej krytiny!
Achtung, dies ist nur ein Verlegebeispiel!
Der Bitumendachbelag dient zur Ersteindeckung und sollte nach 2 Monaten durch ein eigenes Produkt ergänzt werden. Die Anzahl der Bahnen richten sich nach Ihrer Hausgröße.
Verbindungen zwischen den Bahnen sind mit einer Überlappung von ca. 10 cm auszuführen. Das Dach ist nicht begehbar. Die Konstruktion ist für eine Gesamtbelastung
(Schnee, Wind) und nicht für eine Punktbelastung ausgelegt. Zur Montage empfehlen wir eine bauseitige Abstützung des Daches von unten. Die Abdichtung der Dachächen zu
angrenzenden Bauteilen mit Bitumendichtmasse ist bauseits zu lösen! Sofern es sich um ein Haus mit Satteldach handelt, sollte bei der Verwendung von Dachschindeln keine
Voreindeckung mit Dachpappe vorgenommen werden. Hier sollte lediglich an den beiden Traufseiten ein 20 cm breiter Streifen mit Überstand angebracht werden. Bei Häusern mit
einem Tonnendach, verlegen Sie bitte einen Bitumenbelag unter die Schindeln. Bei einem Flachdach ist die Verlegung von Dachschindeln nicht möglich!
Note! This description is only an example!
The bitumen roong is used for initial cover and should be supplemented by a separate product according to customers choice after two months. The number of bitumen strips
to be used depends on your actual house size. When joining rolls of roong felt end to end, the overlap must be aproxximately 10cm. The roof is not safe to walk on. The roof is
designed for a total load (snow, wind) and not for a point load. We recommend you to always support the roof from below during installation. The sealing of the roof surfaces to
adjacent components with bitumen sealant has to be effected by the customer! If it is a saddle-roofed house, do not use roong tiles for roong. In this case, a 20 cm wide strip of
bitumen with overhang should be installed on both sides of the eaves. For houses with a tonne roof, please install a bitumen roong under the shingles. In the case of a at roof
the laying of roof shingles is not possible!
Attention, il s’agit uniquement d’un exemple de pose!
La revêtement se comprend comme dotation initiale. Il est donc recommandé de le complement par un produit de votre choix après 2 mois. Le nombre de bandes de bitume
utilisés dépend de la dimension de la maison. La jointure des bandes de bitume doit être réalisée avec un chevauchement de 10 cm. Ne pas marcher sur le toit! La construction est
appropriée pour une charge totale (neige, vent) et ne pas une charge ponctuelle sur un point précis. Lors du montage, il vous est recommandé de soutenir le toit d‘en dessous.
L‘imperméabilisation des surfaces de toit aux composants adjacents avec un mastic de bitume doit être effectuée par le client! Lorsque vous utilisez des bardeaux pour couvrir une
maison avec un toit à deux versants, ne jamais utiliser toiture en bitume ci-dessous. Pour les maisons avec toit en berceau, poser du carton bitumé sous les bardeaux. Pour les
maisons de toit plat de la pose de bardeaux de toiture n‘est pas possible!
Let op, dit is slechts een montagevoorbeeld!
De bitumen dakbedekking wordt gebruikt voor initiële en moet worden aangevuld met een afzonderlijke produkt na 2 maanden. Het aantal dakviltbanen is afhankelijk van de
grootte van uw huis. Verbindingen tussen de stroken uit te voeren met een overlapping van ongeveer 10 cm. Het dak is niet beloopbaar. De constructie is ontworpen voor een
totaalbelasting (sneeuw, wind) en niet voor een puntbelasting. Voor de montage adviseren we te voorzien in een zelf aan te brengen steun voor het dak van onderen. De afdichting
van de dakoppervlakken van aangrenzende componenten met bitumen afdichtmiddel op te lossen door de klant! Als het gaat om huis met een zadeldak, mag geen Voreindeckung
worden gemaakt met dakleer in het gebruik van dakbedekking gordelroos. Hier, moet alleen de twee dakrand zijden een 20cm brede strook dakleer aan te leggen met een
overstek. Voor huizen met een dak vat installeer dan een dakleer onder de gordelroos. Met een plat dak leggen shingles is niet mogelijk!
Bemærk, dette er kun et monteringseksempel!
Den inddækning tjener kun til midlertidig inddækning og skal senest efter 2 måneder erstattes med et hertil egnet produkt. Antallet af påkrævede ruller af tagbeklædning afhænger
af husets faktiske størrelse. Ved sammenføjning af tagdækning ruller ende til ende, skal overlapningen være 10 cm. Når du kun bruger 4 baner af tagpap, skal du altid dække den
vandrette kantbjælke med rullerne fra begge sider. Taget er ikke sikkert at gå på. Taget er designet til en total belastning (sne, vind) og ikke for en punktbelastning. Vi anbefaler at du
altid støtter taget nedenunder under installationen. Tætningen af tagaderne til vindbrættet i forenderne skal løses af kunden! Når du bruger tagshingles til at inddække et hus med
gavltag, skal du altid bruge underpap tagbeklædningen. Her lægges et 20 cm bredt bånd af tagbeklædning med overlæg på begge sider. Monter altid underpap tagbeklædningen
under tagshingles til huse med et buet tag. Ved adt tag kan tagshingles ikke anvendes!
Cuidado, éste es sólo un ejemplo de instalación!
La cubierta de betún se utiliza para inicial y debe complementarse con un producto separado después de 2 meses. La cantidad de tiras de tela asfáltica depende del tamaño de
su caseta. Las juntas de tela en una tira se realizan solapando la tela asfáltica 10 cm. El techo no es transitable. La construcción está preparada para cargas totales (nieve, viento)
y no para cargas puntuales. Para el montaje se recomienda apuntalar el techo por debajo. A menos que haya una casa de techo a dos aguas, sin Voreindeckung debe hacerse
con tela asfáltica en el uso de tejas para techos. En este caso, sólo los dos aleros partes deben ser de una amplia franja de 20 cm de tela asfáltica que deben colocarse con un
voladizo. Para las casas con el techo abovedado y por favor, instale un techo sintió debajo de las tejas. Con un techo plano por el que las tejas no es posible!
Pozor - pouze příklad pokládky
Dodávaná krytina sa používa iba pri počiatočnom stave a do 2 mesiacov by mala byť nahradená klasickým finálnym bitúmenovým krytím alebo bonským šindelom v závislosti
na vaodší obbahem. Počet rolí (setov šindele) používajú na veľkosti strechy. Spojenie medzi asfaltovými pásmi musí byť dokázané s presahom asi 10 cm. Při pokládce
postupujte podle následujících obrázků. Presne zaistiť vhodným hrebíkem. Přechody na drevené profily utěsněte bitumenovým tmelem. Obecne postupujte podľa pokynov
dodávateľa finálne strešné krytiny. Pozor - na ploché strechy (pod 15o sklonu) nie sú sypané bitúmenové krytiny vhodné, nahraďte ich bitúmenovým pásom s ALU fóliou.
Pozor - pouze příklad pokládky
Dodávaná krytina se používá pouze pro počáteční stavbu a do 2 měsíců by měla být nahrazena klasickým finální bitumenovou krytinou nebo bonským šindelem v
závislosti na vaší volbě (není obsahem dodávky). Počet rolí (setů šindele) závisí na velikosti střechy. Spojení mezi asfaltovými pásy má být provedeno s přesahem asi 10
cm. Při pokládce postupujte podle následujících obrázků. Přesah zajistěte vhodným hřebíkem. Přechody na dřevěné profily utěsněte bitumenovým tmelem. Obecně
postupujte podle návodu dodavatele finální střešní krytiny. Pozor - pro ploché střechy (pod 15o sklonu) nejsou sypané bitumenové krytiny vhodné, nahraďte je
bitumenovým pásem s ALU fólií.
Page 26
ca 1
0cm
1
0cm
ca 10cm
10cm
5cm
*
*
Nicht im Lieferumfang enthalten! Vor Feuchtigkeit schützen!
*
Not included! Protect from moisture!
Non comprises dans la livraison! Protéger de l‘humidité!
Niet bijgeleverd! Beschermen tegen vocht!
Ikke inkluderet! Beskyt imod fugt!
No forman parte del suministro! Protegerlo de la humedad!
V cene není zahrnuto! Chránit před vlhkostí!
*
!
V ceně není zahrnuto! Chránit před vlhkostí!
Page 27
23
20x
Ø3 mm
4x30
G 2
G 2
38mm
A 2
24
G 2
A 7
G 2
innen
binnen
inside
à l‘intérieur
dentro
dentro
Ø3 mm
190mm
4x30
uvnitř
vnútri
25
A 7
A 7
Ø3 mm
24x
A 2
4x30
A 7
A 10
16x
A 10
A
A
3 x
A 10
A
A
A
A
A
A
3 x
A 10
Page 28
26
B
B
B
4 x
A 10
B
B
Ø3 mm
16x
4x30
A 10
A 10
27
B
B
B
4 x
A 10
B
B
Ø3 mm
16x
4x30
A 10
A 10
Page 29
28
Nicht im Lieferumfang enthalten
Niet bijgeleverd
Not included
Non comprises dans la livraison
No forman parte del suministro
Non incluso
V ceně není zahrnuto
V cene nie je zahrnuté
28.2
28.1
Ø3 mm
4x70
4x
28.1-1 28.1-2
Ø3 mm
4x
4x40
2x
Ø5 mm
L 1
6x40
28.2-1
A
A 8
A 15
Ø3 mm
3x
4x30
A
A 12
28.2-2
Ø3 mm
4x
4x30
Page 30
45021 89203
23.01.2019
Aufbauanleitung
Building Instructions
notice de montage
montagehandleiding
Montagevejledning
Instrucciones de construcción
Istruzioni per il montaggio
Montážní návod
Montážný návod
Page 31
Vergleichen Sie zuerst die Material-liste mit
Ihrem Paketinhalt! Bitte haben Sie Verständnis, dass
Beanstandungen nur im nicht aufgebauten Zustand
bearbeitet werden können!
Vergelijk eerst de lijst van materialen
met de inhoud van uw pakket! Reclamaties kunnen
alleen in behandeling worden genomen zolang de
onderdelen nog niet zijn gemonteerd!
Confrontate questa distinta materiali
prima con il contenuto del pacchetto! Vi preghiamo di
comprendere che eventuali reclami possono essere
accolti solo prima del montaggio!
First compare the list of materials with
your package contents! Please understand that
complaints can be processed in the non-built status
only!
Commencez par comparer la liste du
matériel avec le contenu de votre paquet! Sachez que
nous traitons uniquement les réclamations concernant
le matériel à l’état non monté!
Start med at kontrollere materialelisten med
indholdet af den leverede pakke! Vi gør venligst
opmærksom på at reklamationer kun kan behandles
for materialer som ikke er blevet bearbejdet!
En primer lugar, compare la lista de material
con el contenido del paquete. Rogamos entienda
que las reclamaciones sólo pueden ser tramitadas
antes de montar el objeto!
45021
Geeignet für:
geschikt voor:
Suitable for:
88979 88980
adapté pour:
adecuado para:
adatto per:
Nejprve překontrolujte obsah balení
podle materiálového listu! Za
pomoci tohoto
seznamu můžete jednotlivé díly přiřadit k montážnímu
návodu.
Nejprve prekontrolujte obsah balenia podľa
materiálového listu! Za pomoc tohto zoznamu môžete
zvoliť jednotlivé diely pri zaradení do montážneho
návodu.
89203
vhodné pro:
vhodné pro:
88982 88981
2 x
2 x
B1
770 x 90 x 90 mm ID 91239
C1
2100 x 90 x 90 mm ID 91237
$XIEDXDQOHLWXQJ
%XLOGLQJ,QVWUXFWLRQV
QRWLFHGHPRQWDJH
PRQWDJHKDQGOHLGLQJ
0RQWDJHYHMOHGQLQJ
,QVWUXFFLRQHVGHFRQVWUXFFLyQ
,VWUX]LRQLSHULOPRQWDJJLR
0RQWiåQtQiYRG
$XIEDXDQOHLWXQJ
%XLOGLQJ,QVWUXFWLRQV
QRWLFHGHPRQWDJH
PRQWDJHKDQGOHLGLQJ
0RQWDJHYHMOHGQLQJ
,QVWUXFFLRQHVGHFRQVWUXFFLyQ
,VWUX]LRQLSHULOPRQWDJJLR
0RQWiåQtQiYRG
S1
1 x
4 x 4,5 x 80 mm ID 9204
10 x 6 x 160 mm ID 9252
ID 92412
1,5m
Page 32
01
Ø5 mm
8x
6×160
Bündig!
Flush!
Affl eurement!
Gelijk!
I fl ugt!
Aras!
Rovnako
Stejně !
B 1
C 1
90°
B 1
C 1
B 1B 1 C 1
02
A
A
A
A
A
A
Ø12 mm
A
Page 33
03
S 1
03.1
03.1 03.1
Page 34
04
S 1 S 1 S 1 S 1
04.1 04.1 04.1 04.1
04.1
Page 35
05
05.1 05.1 05.1 05.1
05.1 05.1 05.1 05.1
05.1
06
06.1
06.1
06.1
15mm
Ø5 mm
4x
4,5×80
Page 36
45022
Aufbauanleitung
„Zusammen- / Aufbauanleitung muss aufgehoben werden.“
notice de montage
“Ensemble instructions / montage doit être abolie.”
Building Instructions
„Together / assembly instructions must be abolished.“
montagehandleiding
“Samenwerking / montage-instructies moeten worden opgeheven.”
Montážní návod
Montážny návod
Page 37
150 x 4 x 50 ID 3688
2 x 4,5 x 80 ID 9204
1x ID 54998
1x ID 46148
A=B
3 x R10 2125 x 40 x 90 ID 46196
15 x R12 950 x 42 x 28 ID 44956
16 x R11 950 x 95 x 18 ID 44875
45022-71
19.06.13

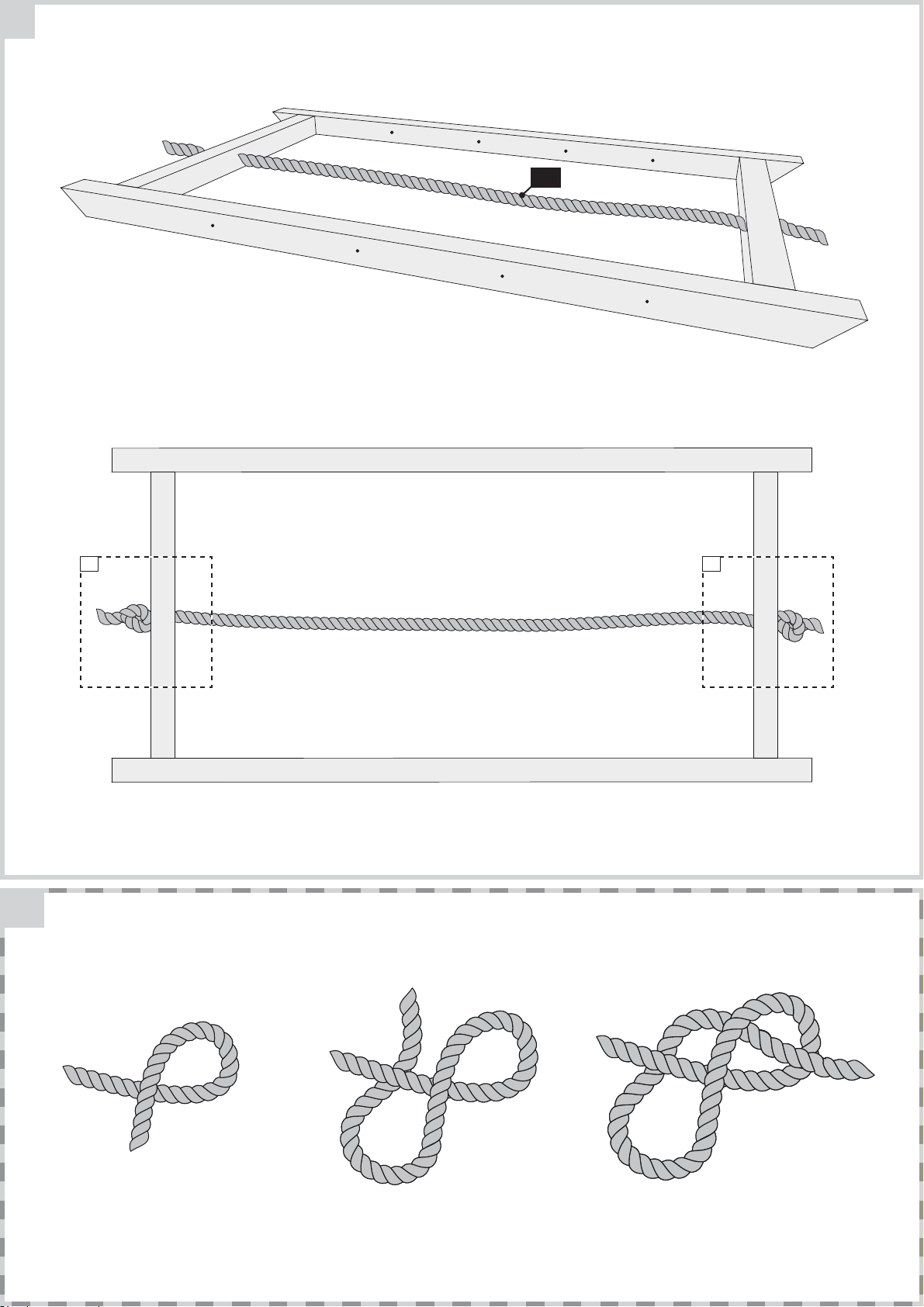

2.
A
1.
950mm
90°
R10
B
4x50
R11
R12
R11
R12
R11
R12
R11
R12
R11
R12
R11
R12
R11
R10
R10
R12
R11
R12
R11
R12
R11
R12
R11
R12
R11
R12
R11
R12
R11
R12
R11
R12
R11
3
3
Page 38

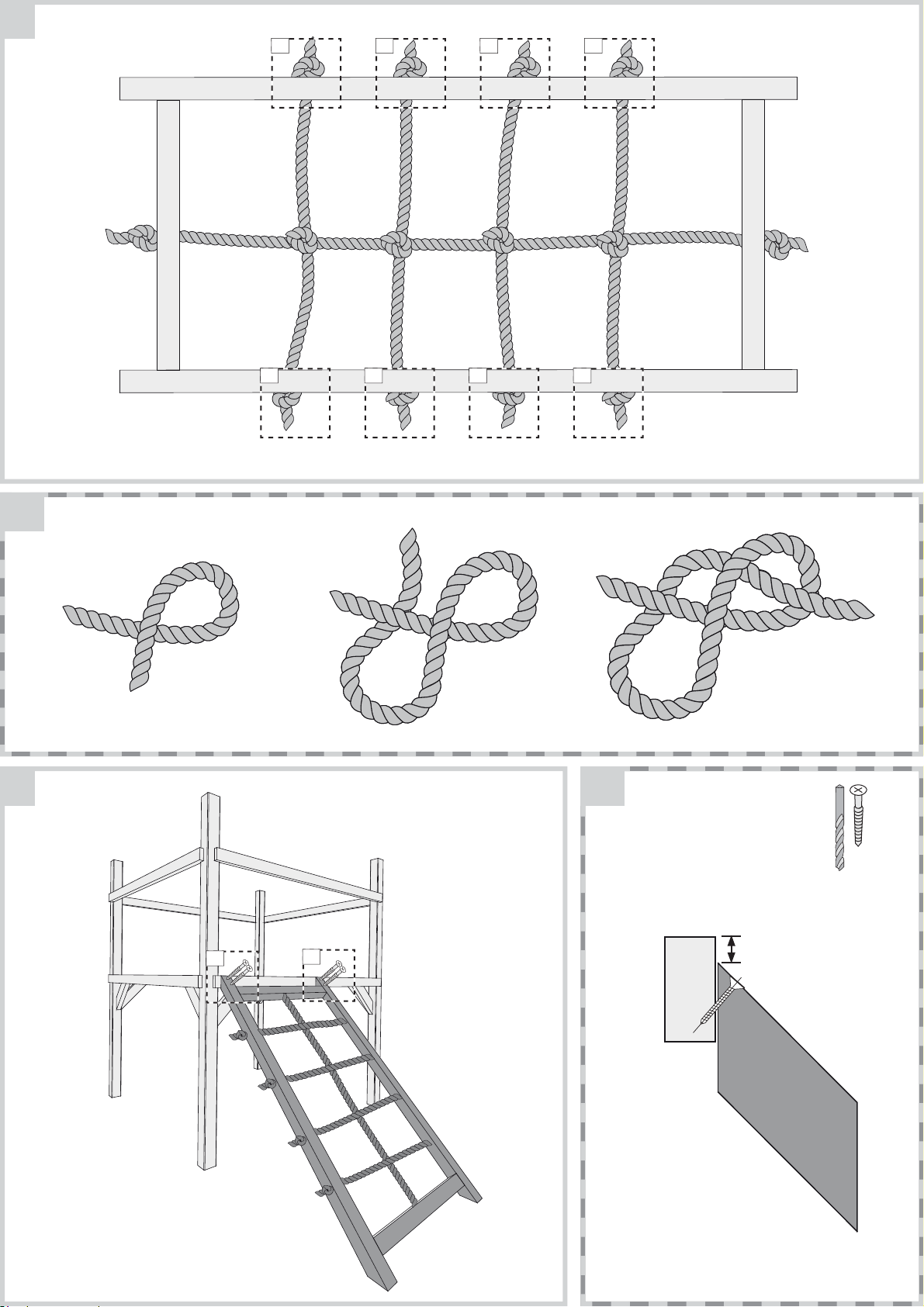

3.
45022-71
14.12.07
Ø3mm
4,5x80
Ø12mm
1,5m
4
4
Page 39
Váš dodavatel / Váš dodávateľ
www.lanitgarden.cz
V případě naléhavých dotazů se obraťte
na naši technickou podporu
V prípade naliehavých otázok sa obráťte
na našu technickú podporu
Loading...
