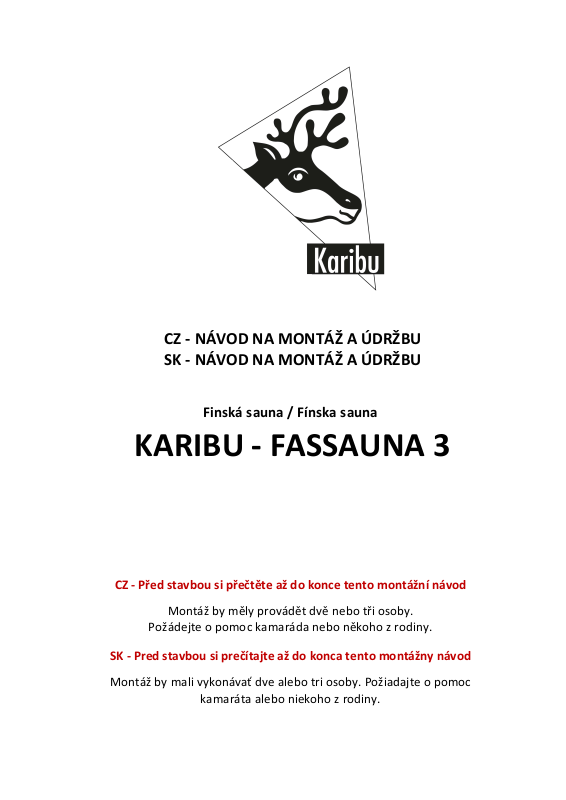

CZ - NÁVOD NA MONTÁŽ A ÚDRŽBU
SK - NÁVOD NA MONTÁŽ A ÚDRŽBU
Finská sauna / Fínska sauna

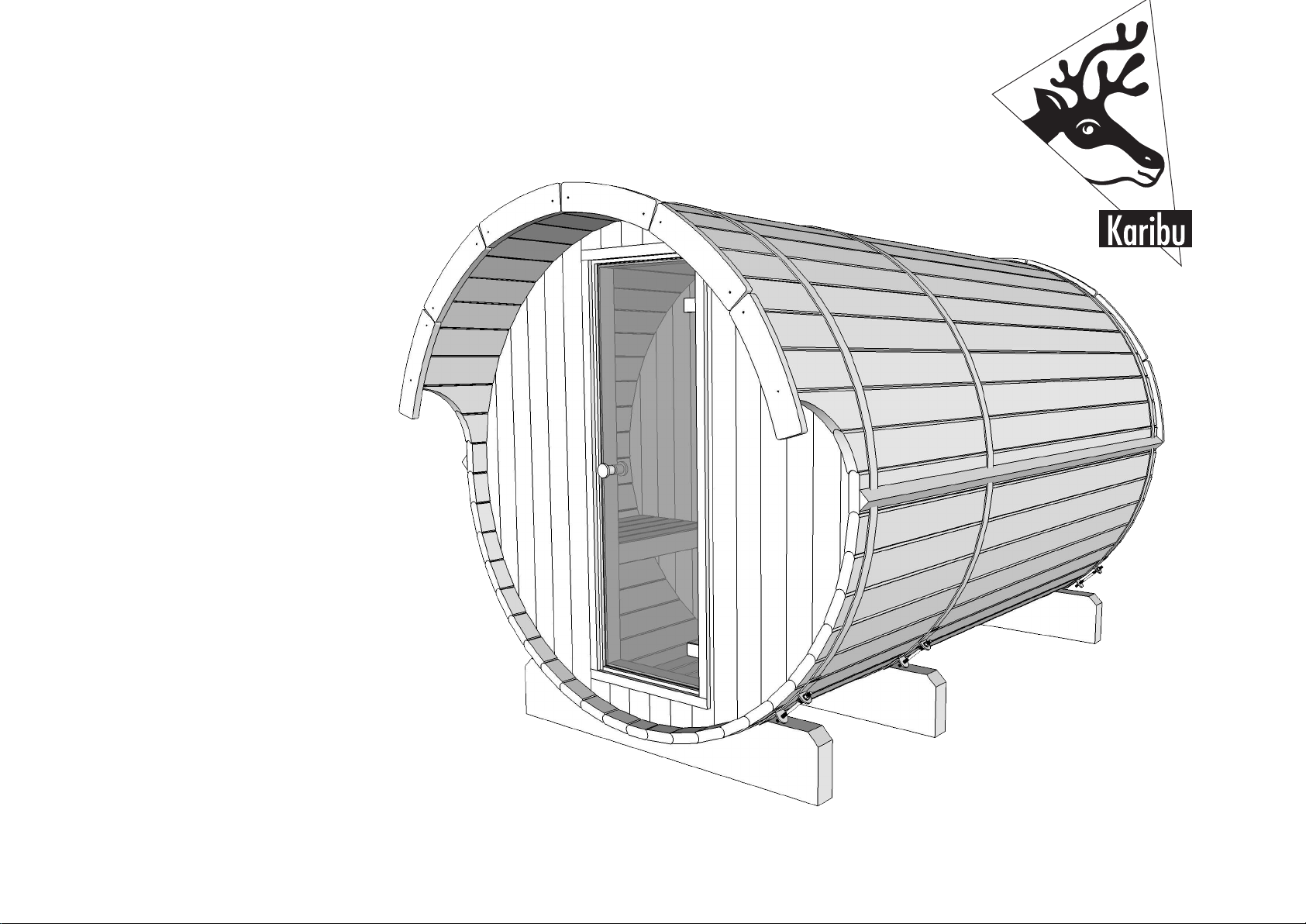

KARIBU - FASSAUNA 3
CZ - Před stavbou si přečtěte až do konce tento montážní návod
Montáž by měly provádět dvě nebo tři osoby.
Požádejte o pomoc kamaráda nebo někoho z rodiny.
SK - Pred stavbou si prečítajte až do konca tento montážny návod
Montáž by mali vykonávať dve alebo tri osoby. Požiadajte o pomoc
kamaráta alebo niekoho z rodiny.
Page 2
CZ
Veškerá poškození sauny vzniklá v důsledku událostí hodnocených podle definice pojistných událostí (např. extrémní
krupobití, vichřice – nárazy větru, povodeň, záplava, sníh apod.) nejsou předmětem záruky a nelze je reklamovat.
Definice pojistné události vychází z pojistných podmínek českých pojišťoven.
Bezpečnostní upozornění
Během montáže používejte osobní ochranné pomůcky (pracovní oděv a obuv, pevné pracovní rukavice, případně ochranné
brýle). Díly mohou mít ostré hrany. Pozor – vyvarujte se kontaktu s vedením elektrického proudu. Bezpečně a ekologicky
zlikvidujte všechny plastové obaly a chraňte je před dětmi. Sauna musí stát na absolutně rovné ploše. Během výstavby se o
saunu neopírejte a nepřesouvejte jí. Zabraňte dětem a zvířatům v přístupu na místo montáže, protože hrozí nebezpečí
jejich poranění. Nesnažte se saunu sestavit, jestliže jste unaveni, pod vlivem alkoholu nebo léků nebo trpíte-li závratí. Při
používání žebříku se ujistěte, že dodržujete bezpečnostní upozornění výrobce. Používáte-li jakékoliv nářadí, dodržujte návod
k obsluze.
Venkovní sauny:
Montáž venkovní neprovádějte ve větru, za deště nebo za bouřky. Saunu stavte pouze za denního světla nebo při velmi
dobrém umělém osvětlení. V sauně neskladujte horké předměty jako např. právě použitý zahradní nebo jiný gril, pájecí
lampu, rozpálené jiné elektrické či plynové spotřebiče nebo rozpálenou benzinovou zahradní sekačku. Než začnete s
kotvením do půdy, ujistěte se, že na zemi a v zemi pod plánovanou stavbou nejsou žádné viditelné ani skryté kabely nebo
trubky apod. Pozor na elektrické kabely např. od zahradních sekaček, čerpadel a podobně. Dodržujte místní předpisy a
smluvní závazky (např. na pronajatých pozemcích). Saunu stavte v souladu s místními předpisy (ověřte nutnost stavebního
povolení, územního souhlasu se stavbou nebo územního rozhodnutí) a s ohledem na práva majitelů nebo uživatelů
sousedních pozemků.
Vnitřní sauny:
Uvnitř sauny je vyšší vlhkost vzduchu, proto saunu stavte pouze na voděodolné podlahové krytině jako beton nebo dlaždice.
V místnosti se saunou řádně větrejte, vlivem vlhkého vzduchu se může v místnosti se saunou zvýšit riziko vzniku plísní na
stěnách nebo na vybavení (nábytek, předměty).
Všeobecná upozornění
Sauna se skládá z mnoha dílů, proto si na celou montáž rezervujte minimálně celý den. Saunu doporučujeme stavět ve dvou
osobách. Před montáží se ujistěte, že všechny součásti uvedené v montážním návodu, jsou v balení obsaženy. Jednotlivé
díly předem překontrolujte a přehledně a přístupně rozložte. Je důležité, abyste jednotlivé součásti nepomíchali. Pokud
některá z částí sauny chybí, v žádném případě saunu nestavte a kontaktujte svého dodavatele (na případná poškození
postavené nekompletní venkovní sauny jakýmkoliv počasím se nevztahuje záruka). Uchovávejte všechny malé součásti
(šrouby, matky apod.) mimo prostor stavby v misce, aby se neztratily. Pro venkovní saunu si zvolte rovné místo bez
převislých objektů. Nestavte venkovní saunu na místě vystaveném větru.
Venkovní sauna musí být vždy pevně připevněna k zemi!!!
Pozor – venkovní dřevěné sauny jsou v uzavřeném stavu (okna a dveře) testovány do rychlosti větru max 70
km/hod. Pokud zůstane otevřené okno nebo dveře, tak se odolnost venkovní sauny velmi výrazně sníží. Proto při
hrozícím větru včas (tzn. předem) uzavřete všechna okna I dveře. Při vyšších rychlostech větru (vichřice, orkán) může
dojít k poškození sauny, stejně jako jiných zahradních staveb.
DOPORUČUJEME IHNED PO STAVBĚ VENKOVNÍ SAUNU ZAHRNOUT DO POJISTKY NEMOVITOSTI
Péče a údržba
K čištění sauny používejte pouze a výhradně slabý mýdlový roztok a jemný hadřík. Po umytí saunu opláchněte čistou vodou.
Nepoužívejte čisticí prostředky obsahující chemická rozpouštědla nebo prostředky na bázi lihu a alkoholu (např. Iron nebo
Okenu). Pozor na poškrábání špinavým hadrem nebo špinavou houbou. Materiál sauny nesmí přijít do kontaktu s
chemickými čistidly a rozpouštědly, s chemikáliemi typu benzin (vč. technického), Aceton, Toluen, chlor (např. Savo),
terpentýn, jakákoliv ředidla na barvy (např. řada S 6xxx), apod.
Pro venkovní sauny:
Životnost: Pro dlouhotrvající životnost sauny pravidelně kontrolujte jeho vnější povrch. V pravidelných intervalech
obnovujte doporučenou povrchovou úpravu domku (termíny jsou závislé na použitých prostředcích).
Střecha: Očišťujte střechu od listí a sněhu měkkým smetákem s dlouhou rukojetí. Velké množství sněhu na střeše
může saunu poničit a je nebezpečné do něj v takovém případě vstupovat. Proto v zimě dodejte střeše z
vnitřku vhodnou dostatečnou podporu, aby udržela váhu sněhu – platí zejména při sněhových přívalech.
Page 3
Dveře a okna: Průběžně mazejte panty dveří vazelinou. Pokud meteorolové ohlásí větrné dny, tak bezpodmínečně
předem uzavřete všechna okna i dveře.
Spojovací prvky: Použijte všechny dodané podložky ke spojovacím prvkům. Mají význam jako těsnění proti průniku
nečistot z povětří a jako ochrana plechu proti poškrábání od šroubků. Pravidelně kontrolujte, zda se
nějaký šroubek, matka apod. neztratily a pokud to bude potřeba, znovu je utáhněte.
Vlhkost: Plastová deska nebo folie umístěná pod celou podlahovou plochou sauny zmírní kondenzaci.
Další tipy: Mýdlem a vodou smyjte natištěná čísla částí na jednotlivých dílech domku. Průběžně kontrolujte
ukotvení sauny v zemi, a v případně potřeby jej utáhněte.
Technické parametry venkovních saun
• zatížení sněhem max 75 kg/m2 - v každém případě je nutné pravidelně odklízet sníh – viz pokyny péče a údržba
• odolnost větru do max 70 km/hod – pokud je saunový domek kompletně uzavřený (viz pokyny péče a údržba)
Tyto parametry výrobce garantuje pouze za předpokladu, že saunový domek je postavený a řádně ukotvený k zemi a
udržovaný v souladu s návodem. Upozorňujeme na fakt, že normovaná hmotnost čerstvého prachového sněhu je 1 kg/m2
pro každý napadlý 1 cm sněhu. Upozorňujeme na fakt, že normovaná hmotnost čerstvého mokrého sněhu je 4 kg/m2 pro
každý napadlý 1 cm sněhu. Přesné údaje o podmínkách na místě stavby domku naleznete na -
http://www.snehovamapa.cz/
Skladování před montáží
Sauna je vyrobena z kvalitního smrkového dřeva a je dodáván povrchově neošetřen. Pozor, balík s materiálem není
vodotěsný. Folie chrání dřevo jen proti znečištění. Skladujte proto stavební sadu až do konečné montáže v suchu, ne přímo
položenou na zemi, chráněnou proti vlivům počasí (vlhkost, slunce atd.). V rozloženém stavu v žádném případě neskladovat
ve vytápěném prostoru, protože hrozí pokroucení dřevěných profilů!
Povrchová úprava sauny
Vnitřní interiérové sauny:
Povrch sauny netřeba povrchově upravovat.
Venkovní sauny:
Veškerý vnější povrch sauny musí být ošetřen hluboce působícím základním nátěrem (preventivní ochrana proti zamodrání
a plísni). Pro vnější i vnitřní povrch pak s výjimkou vnitřku saunovací místnosti (tj. u saun s jednou místností mimo celý
vnitřní prostor, u saun s předsíní pouze kromě saunovací místnosti) použijte pro konečný nátěr povětrnostně odolnou
lazuru s dobrými fyzikálními vlastnostmi, která ochrání dřevo proti vlhkosti a slunečnímu záření. Lazura by měla být zároveň
voděodpudivá, světlostálá a vlhkosti odolná. Dbejte na to, aby lazura měla dostatek barevného pigmentu, protože jinak by
mohlo dojít k zešednutí dřeva. Nepoužívejte žádný lak! Nechte si podrobně poradit od odborného prodejce barev, co se
týká ochrany přírodního jehličnatého dřeva a dodržujte pracovní postup výrobce nátěrové hmoty. Další nátěr provádějte po
dokonalém zaschnutí a vyvětrání. Důkladnou ochranou dřeva ovlivníte zásadně životnost Vaší zahradní sauny.

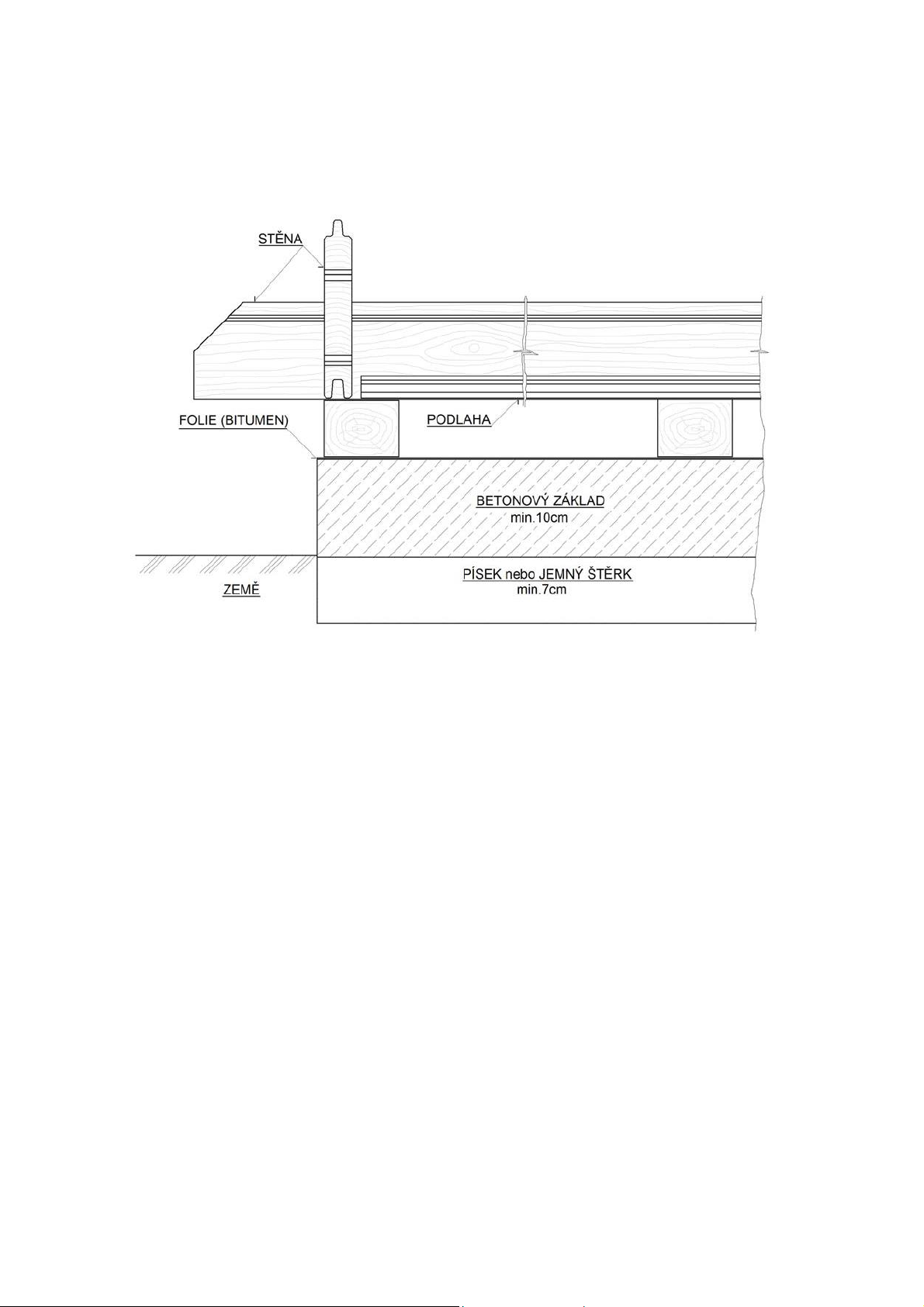

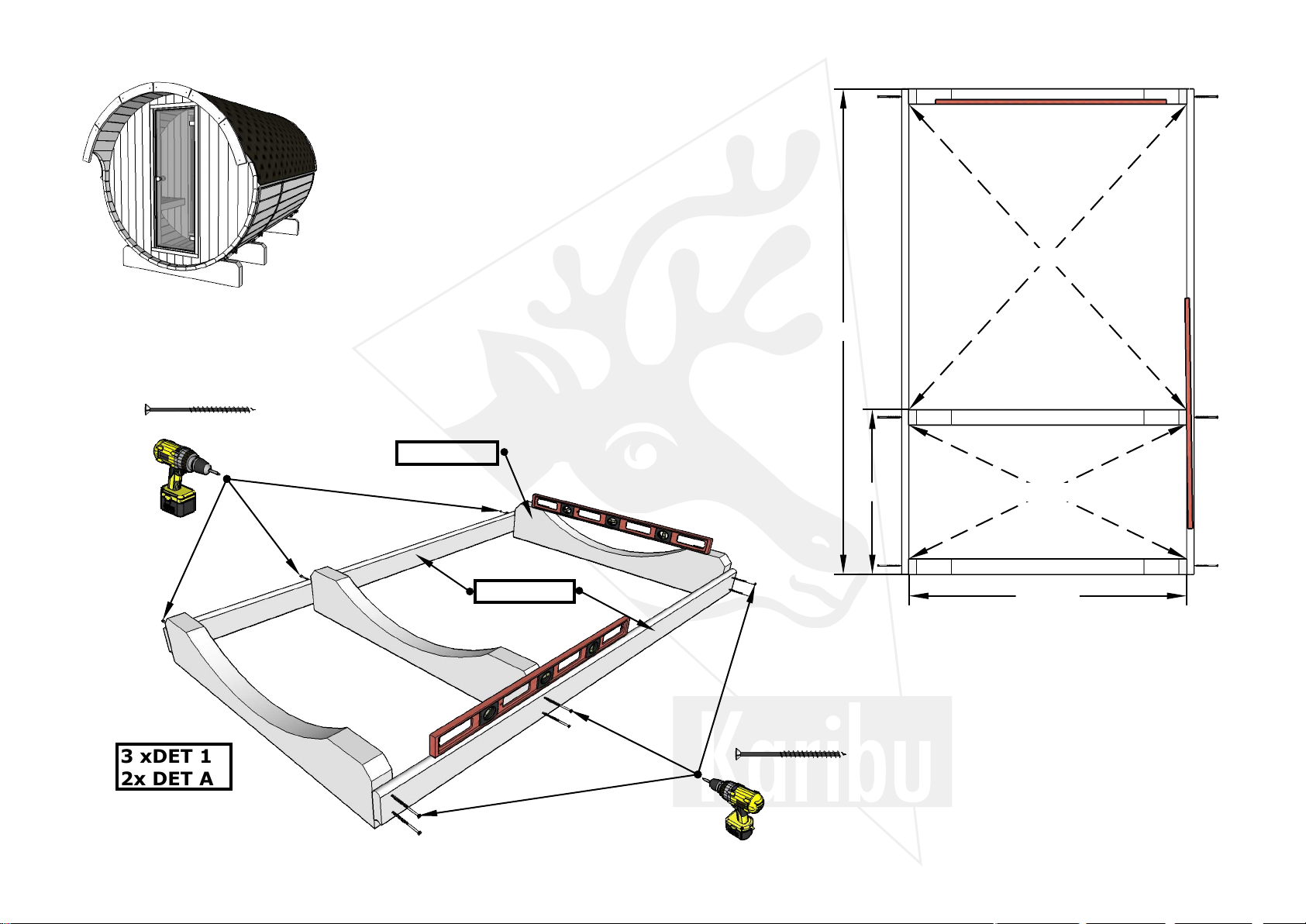

Základy sauny
Vnitřní interiérové sauny:
Sauna musí být postavena na voděodolné podlahové krytině jako beton nebo dlaždice nebo PVC. Počítejte s tím, že v sauně
je 100% vlhkost a sauna je volně položená na podlaze. Pro dlouhou životnost sauny je důležitá přesná rovinnost podlahy. Na
kvalitní podlaze vydrží Vaše sauna mnoho let.
Venkovní sauny:
Zamezení vzlínání vnější vlhkosti uvnitř sauny minimalizuje možnost jejího poškození. Následující rady mohou být užitečné:
• Půda je pokaždé vlhká, a pokud proti této vlhkosti nebude žádná zábrana, může prostoupit do stěn. Trvanlivá
plastová folie, umístěná pod betonovou desku, zabrání vypařování vody a následnému vlhnutí domku.
• Mezery mezi dolní konstrukcí a betonovou deskou vyplňte silikonem.
Věnujte prosím MIMOŘÁDNOU péči při budování základu pro saunu. Základ postavte tak,aby horní hrana základu
přesahovala asi 5 cm okolní terén. Základ musí být přesně vyvážen do vodorovné roviny a odvodněn, aby základové trámky
ležely v rovině. Aby bylo zabráněno přímému kontaktu se zemí a vniknutí zemní vlhkosti do trámků, podložte trámky pásky z
bitumenové lepenky (nejsou součástí dodávky).
Základ se obyčejně provádí třemi způsoby:
• pásový základ
• sypaný betonový základ
• betonová deska
Page 4
Pro trvanlivost základu je nutno dodržet tyto nejdůležitější předpoklady: podklad, pravoúhlost a přesná rovina. S kvalitním
základem vydrží Váš saunový domek o mnoho let déle. Nechte si poradit nebo základ zhotovit odborníkem-stavařem.
Povolení ke stavbě sauny
Dřevěný saunový domek s pevnými základy může vyžadovat určitá povolení od místních úřadů. Proto raději před nákupem
domku ověřte na stavebním úřadě aktuální situaci s nutností stavebního povolení, s územním rozhodnutím (případně s
rozhodnutím o umístění stavby). Doporučujeme na všech místních úřadech ověřit platné předpisy pro oblast plánované
stavby domku, protože stavba domku může být úřady zrovna v místě vaší zahrady z různých důvodů omezena. Pokud máte
zahrádku (pozemek) v nájmu, tak se musíte dohodnout i s jejím majitelem.
Page 5
SK
Pozor - vonkajšie drevené sauny sú v uzavretom stave (okná a dvere) testované do rýchlosti vetra max 70 km / hod.
Pokiaľ zostane otvorené okno alebo dvere, tak sa odolnosť vonkajšie sauny veľmi výrazne zníži. Preto pri hroziacom
vetre včas (tzn. Vopred) uzavrite všetky okná Aj dvere. Pri vyšších rýchlostiach vetra (víchrica, orkán) môže dôjsť k
poškodeniu sauny, rovnako ako iných záhradných stavieb.
Všetka poškodenia sauny z dôvodu mimoriadnej udalosti hodnotených podľa definície poistných udalostí (napr.
Extrémna krupobitie, víchrica - nárazy vetra, povodeň, záplava, sneh a pod.) Nie sú predmetom záruky a nemožno ich
reklamovať. Definícia poistnej udalosti vychádza z poistných podmienok českých poisťovní.
Bezpečnostné upozornenie
Počas montáže používajte osobné ochranné pomôcky (pracovný odev a obuv, pevné pracovné rukavice, prípadne ochranné
okuliare). Diely môžu mať ostré hrany. Pozor - vyvarujte sa kontaktu s vedením elektrického prúdu. Bezpečne a ekologicky
zlikvidujte všetky plastové obaly a chráňte ich pred deťmi. Sauna musí stáť na absolútne rovnej ploche. Počas výstavby sa o
saunu neopierajte a nepresúvajte jej. Zabráňte deťom a zvieratám v prístupe na miesto montáže, pretože hrozí
nebezpečenstvo ich poranenia. Nesnažte sa saunu zostaviť, ak ste unavení, pod vplyvom alkoholu alebo liekov alebo trpíte
závratmi. Pri používaní rebríka sa uistite, že dodržiavate bezpečnostné upozornenia výrobcu. Ak používate akékoľvek
náradie, dodržujte návod na obsluhu.
Vonkajšie sauny:
Montáž vonkajšie nevykonávajte vo vetre, za dažďa alebo za búrky. Saunu stavajte iba za denného svetla alebo pri veľmi
dobrom umelom osvetlení. V saune neskladujte horúce predmety ako napr. Práve použitý záhradný alebo iný gril,
spájkovacia lampu, rozpálené iné elektrické alebo plynové spotrebiče alebo rozpálenú benzínovú záhradné kosačku. Než
začnete s kotvením do pôdy, uistite sa, že na zemi a v zemi pod plánovanou stavbou nie sú žiadne viditeľné ani skryté káble
alebo rúrky pod. Pozor na elektrické káble napr. Od záhradných kosačiek, čerpadiel a podobne. Dodržujte miestne predpisy
a zmluvné záväzky (napr. na prenajatých pozemkoch). Saunu stavajte v súlade s miestnymi predpismi (overte nutnosť
stavebného povolenia, územného súhlasu so stavbou alebo územného rozhodnutia) a s ohľadom na práva vlastníkov alebo
užívateľov susedných pozemkov.
Vnútorné sauny:
Vnútri sauny je vyššia vlhkosť vzduchu, preto saunu stavajte len na vodeodolné podlahovej krytine ako betón alebo
dlaždice. V miestnosti so saunou riadne vetrajte, vplyvom vlhkého vzduchu sa môže v miestnosti so saunou zvýšiť riziko
vzniku plesní na stenách alebo na vybavenie (návytek, predmety).
Všeobecné upozornenia
Sauna sa skladá z mnohých dielov, preto si na celú montáž zarezervujte minimálne celý deň. Saunu odporúčame stavať v
dvoch osobách. Pred montážou sa uistite, že všetky súčasti uvedené v montážnom návode, sú v balení obsiahnuté.
Jednotlivé diely vopred prekontrolujte a prehľadne a ústretovo rozložte. Je dôležité, aby ste časti nepomíchali. Ak niektorá
z častí sauny chýba, v žiadnom prípade saunu nestavajte a kontaktujte svojho dodávateľa (na prípadné poškodenia
postavené nekompletné vonkajšie sauny akýmkoľvek počasím sa nevzťahuje záruka). Uchovávajte všetky malé časti
(skrutky, matky a pod.) Mimo priestor stavby v miske, aby sa nestratili. Pre vonkajšie saunu si zvoľte rovné miesto bez
previsnutých objektov. Nestavajte vonkajšie saunu na mieste vystavenom vetra.
Vonkajšia sauna musí byť vždy pevne pripevnená k zemi !!!
ODPORÚČAME IHNEĎ PO STAVBE VENKOVNÍ SAUNU ZAHRNÚŤ DO POISTKY NEHNUTEĽNOSTI
Starostlivosť a údržba
Na čistenie sauny používajte iba a výhradne slabý mydlový roztok a jemnú handričku. Po umytí saunu opláchnite čistou
vodou. Nepoužívajte čistiace prostriedky obsahujúce chemické rozpúšťadlá alebo prostriedky na báze liehu a alkoholu
(napr. Iron alebo okien). Pozor na poškriabanie špinavým handrou alebo špinavú hubou. Materiál sauny nesmie prísť do
kontaktu s chemickými čistidlami a rozpúšťadlami, s chemikáliami typu benzín (vr. Technického), Acetón, toluén, chlór
(napr. Savo), terpentín, akákoľvek riedidlá na farby (napr. Rada S 6xxx), apod.
Pre vonkajšie sauny:
Životnosť: Pre dlhotrvajúcu životnosť sauny pravidelne kontrolujte jeho vonkajší povrch. V pravidelných
intervaloch obnovujte odporúčanú povrchovú úpravu domčeku (termíny sú závislé na použitých
prostriedkoch).
Strecha: Očisťujte strechu od lístia a snehu mäkkým zmetákom s dlhou rukoväťou. Veľké množstvo snehu na
streche môže saunu poničiť a je nebezpečné do neho v takom prípade vstupovať. Preto v zime dodajte
Page 6
streche z vnútra vhodnú dostatočnú podporu, aby udržala váhu snehu - platí najmä pri snehových
prívaloch.
Dvere a okná: Priebežne mažte pánty dverí vazelínou. Ak meteorolové ohlási veterné dni, tak bezpodmienečne vopred
uzatvorte všetky okná i dvere.
Spojovacie prvky: Použite všetky dodané podložky ku spojovacím prvkom. Majú význam ako tesnenie proti prieniku
nečistôt z povetria a ako ochrana plechu proti poškriabaniu od skrutiek. Pravidelne kontrolujte, či sa
nejaký skrutku, matka pod. Nestratili a ak to bude potrebné, znovu je utiahnite.
Vlhkosť: Plastová doska alebo fólia umiestnená pod celou podlahovou plochou sauny zmierni kondenzácii.
Ďalšie tipy: Mydlom a vodou zmyte natlačená čísla častí na jednotlivých dieloch domčeka. Priebežne kontrolujte
ukotvenie sauny v krajine, a v prípadne potreby ho utiahnite.
Technické parametre vonkajších sáun
• zaťaženie snehom max 75 kg / m2 - v každom prípade je nutné pravidelne odpratávať sneh - viď pokyny
starostlivosť a údržba
• odolnosť vetra do max 70 km / hod - ak je saunový domček kompletne uzavretý (pozri pokyny starostlivosti a
údržba)
Tieto parametre výrobca garantuje iba za predpokladu, že saunový domček je postavený a riadne ukotvený k zemi a
udržiavaný v súlade s návodom. Upozorňujeme na fakt, že normovaná hmotnosť čerstvého prachového snehu je 1 kg / m2
na každý napadnutý 1 cm snehu. Upozorňujeme na fakt, že normovaná hmotnosť čerstvého mokrého snehu je 4 kg / m2 na
každý napadnutý 1 cm snehu. Presné údaje o podmienkach na mieste stavby domčeku nájdete na -
http://www.snehovamapa.cz/
Skladovanie pred montážou
Sauna je vyrobená z kvalitného smrekového dreva a je dodávaný povrchovo neošetrený. Pozor, balík s materiálom nie je
vodotesný. Folie chráni drevo len proti znečisteniu. Skladujte preto stavebné sadu až do konečnej montáže v suchu, nie
priamo položenú na zemi, chránenú proti vplyvom počasia (vlhkosť, slnko atď.). V rozloženom stave v žiadnom prípade
neskladovať vo vykurovanom priestore, pretože hrozí pokrúteniu drevených profilov!
Povrchová úprava sauny
Vnútorné interiérové sauny:
Povrch sauny netreba povrchovo upravovať.
Vonkajšie sauny:
Všetok vonkajší povrch sauny musí byť ošetrený hlboko pôsobiacim základným náterom (preventívna ochrana proti
zamodraniu a plesni). Pre vonkajšie i vnútorný povrch potom s výnimkou vnútrajška saunovací miestnosti (tzn. u sáun s
jednou miestnosťou mimo celý vnútorný priestor, u sáun s predsieňou iba okrem saunovací miestnosti) použite pre konečný
náter poveternostne odolnou lazúru s dobrými fyzikálnymi vlastnosťami, ktorá ochráni drevo proti vlhkosti a slnečnému
žiareniu. Lazúra by mala byť zároveň vodeodpudivá, svetlostála a vlhkosti odolná. Dbajte na to, aby lazúra mala dostatok
farebného pigmentu, pretože inak by mohlo dôjsť k zošednutiu dreva. Nepoužívajte žiadny lak! Nechajte si podrobne
poradiť od odborného predajcu farieb, čo sa týka ochrany prírodného ihličnatého dreva a dodržujte pracovný postup
výrobcu náterovej hmoty. Ďalšie náter vykonávajte po dokonalom zaschnutí a vyvetraní. Dôkladnú ochran ou dreva
ovplyvníte zásadne životnosť Vašej záhradnej sauny.
Základy sauny
Vnútorné interiérové sauny:
Sauna musí byť postavená na vodeodolnej podlahovej krytine ako betón alebo dlaždice alebo PVC. Počítajte s tým, že v
saune je 100% vlhkosť a sauna je voľne položená na podlahe. Pre dlhú životnosť sauny je dôležitá presná rovinnosť podlahy.
Na kvalitnej podlahe vydrží Vaša sauna mnoho rokov.
Vonkajšie sauny:
Zamedzenie vzlínaniu vonkajšej vlhkosti vnútri sauny minimalizuje možnosť jej poškodenia. Nasledujúce rady môžu byť
užitočné:
• Pôda je zakaždým vlhká, a ak proti tejto vlhkosti nebude žiadna zábrana, môže prestúpiť do stien. Trvanlivá
plastová fólia, umiestnená pod betónovú dosku, zabráni vyparovaniu vody a následnému vlhnutie domčeka.
• Medzery medzi dolnou konštrukciou a betónovou doskou vyplňte silikónom.

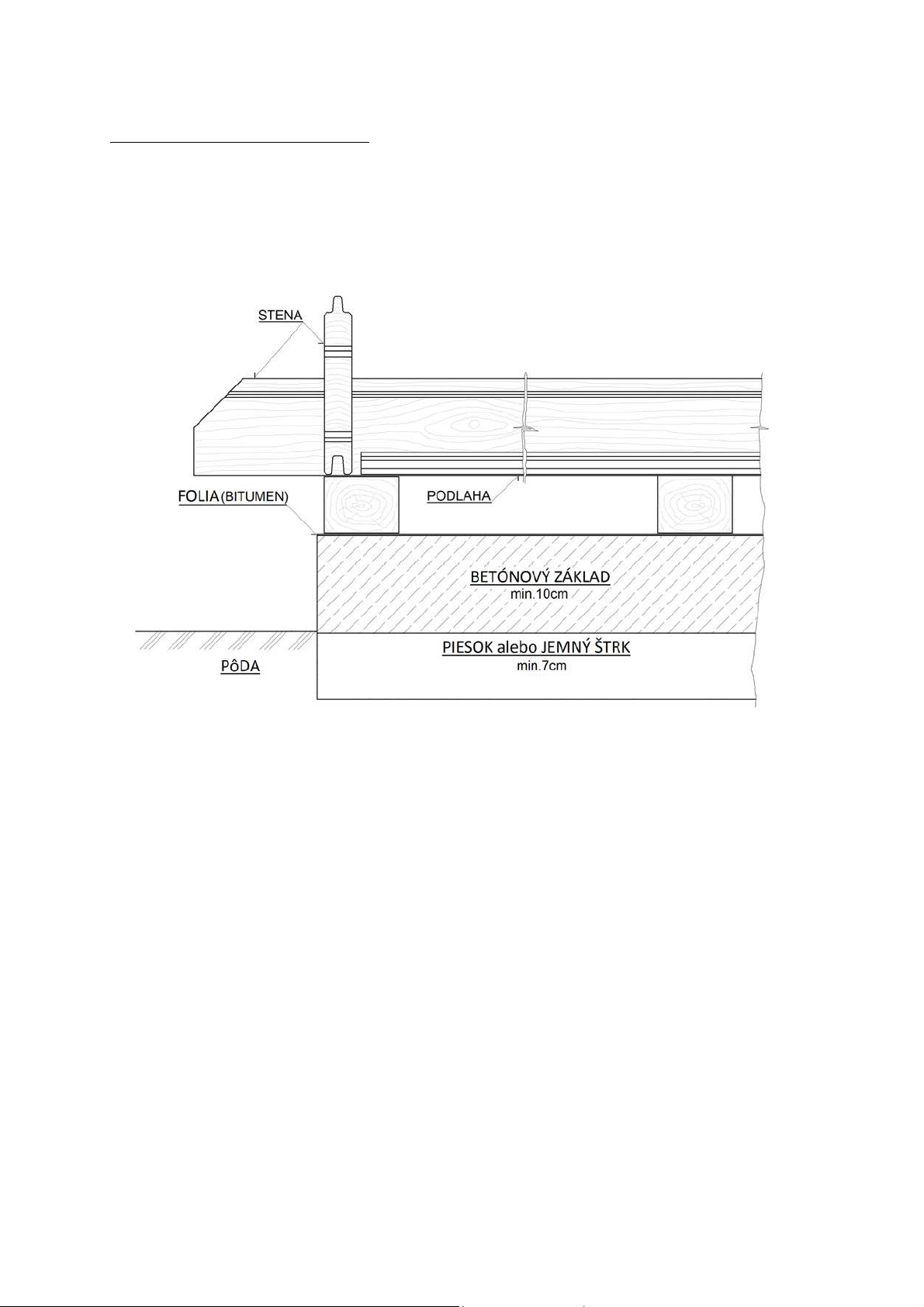

Venujte prosím MIMORIADNU starostlivosť pri budovaní základu pre saunu. Základ postavte tak, aby horná hrana základu
presahovala asi 5 cm okolitý terén. Základ musí byť presne vyvážaný do vodorovnej roviny a odvodnený, aby základové
trámiky ležali v rovine. Aby bolo zabránené priamemu kontaktu so zemou a vniknutiu zemnej vlhkosti do trámikov, podložte
trámiky pásiky z bitúmenové lepenky (nie sú súčasťou dodávky).
Page 7
Základ sa obyčajne vykonáva tromi spôsobmi:
• pásový základ
• sypaný betónový základ
• betónová doska
Pre trvanlivosť základe je nutné dodržať tieto najdôležitejšie predpoklady: podklad, pravouhlosť a presná rovina. S
kvalitným základom vydrží Váš saunový domček o mnoho rokov dlhšie. Nechajte si poradiť alebo základ zhotoviť
odborníkom-stavbár.
Povolenie k stavbe sauny
Drevený saunový domček s pevnými základmi môže vyžadovať určitá povolenie od miestnych úradov. Preto radšej pred
nákupom domčeku overte na stavebnom úrade aktuálnu situáciu s nutnosťou stavebného povolenia, s územným
rozhodnutím (prípadne s rozhodnutím o umiestnení stavby). Odporúčame na všetkých miestnych úradoch overiť platné
predpisy pre oblasť plánovanej stavby domčeka, pretože stavba domčeka môže byť úrady zrovna v mieste vašej záhrady z
rôznych dôvodov obmedzená. Ak máte záhradku (pozemok) v nájme, tak sa musíte dohodnúť aj s jej majiteľom.
Page 8
Sauna 330
Page 9
1
A
1600*225*95
2
3b3a5b5a6a6b18 18a
18b19x3x2x1
x12
x12
x11
x10x1x1x2x2x4x4
Sauna 330
2800*140*42
3000*120*42
3000*140*42
3000*140*42
3300*140*42
3300*70*42
3300*140*42
3300*70*42
3000*50*50
590*1690
655*42*18
1650*42*18
1112x1
x1
1250*595*10
595*595*73
18c x4
18d
x4
1690*45*45
680*45*45
VV1 V24a4b4e4fx2x1x1
x2
.

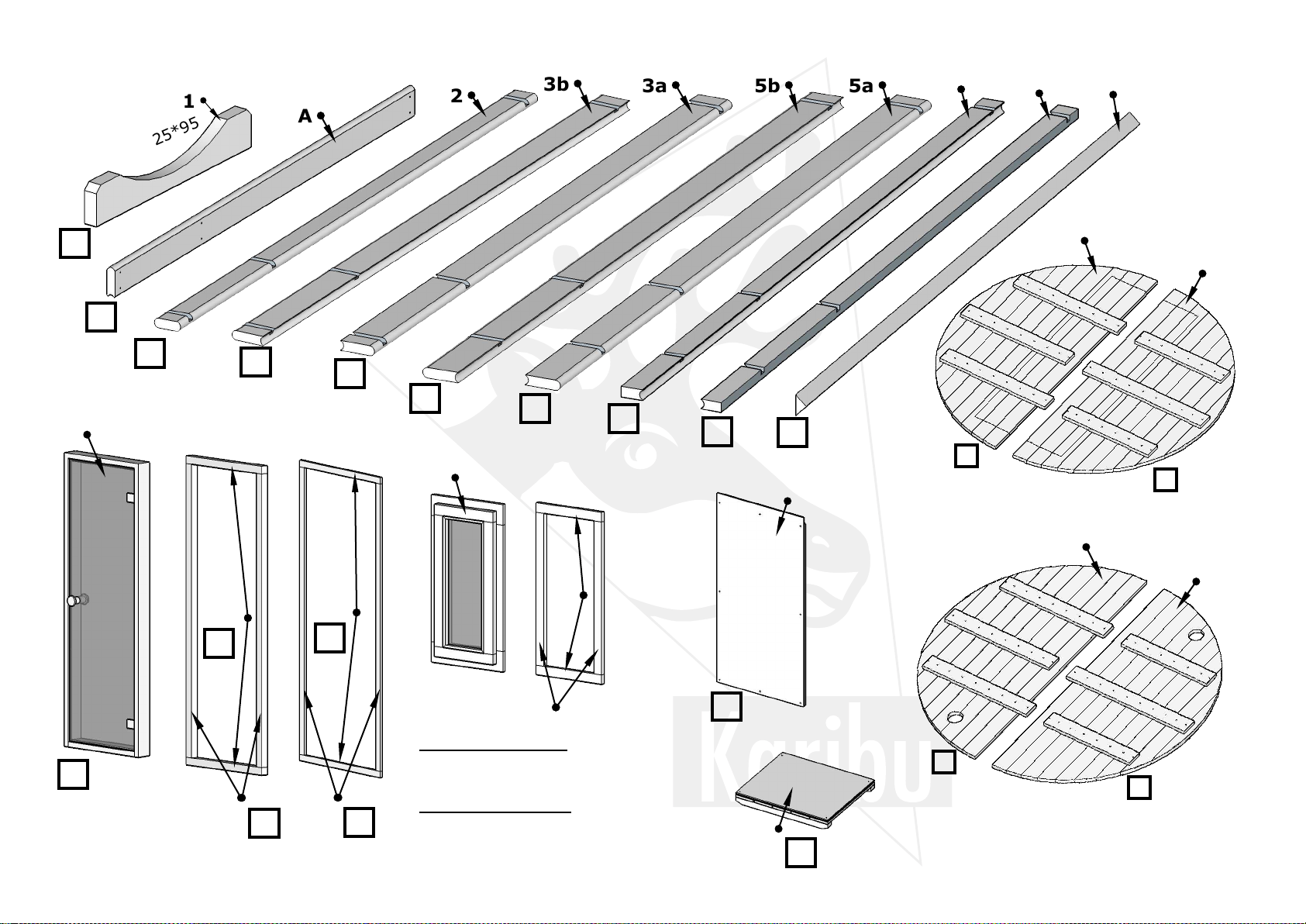

Sezanam dílů č. 1
Zoznam dielov č. 1
DŮLEŽITÁ POZNÁMKA!
- Okna nejsou součástí každého modelu
- Instalace oken viz. další strana.
DÔLEŽITÁ POZNÁMKA !
- Okná nie sú sučaťou každého modelu
- Inštalácia okien viz. ďalšia strana
Page 10
M
4,5x90
H
4,5x60
I
4,0x50
J
3x40
BDECF
G
K
3x30
161714
789
10
120*45*45
20x3x3x6x6x1x2x2x4x2x8x4x14x1x1x3x1
x60
x220
x35
x30
x2513x2P15
450*45*45
700*88*28
890*88*28
300*88*28
1900*520*88
1270*595*73
870*520*88
840*595*73
L=250
L=~1100
XZW
Y
x1 kmp.
L
1200*42*18
x3
Sauna 330

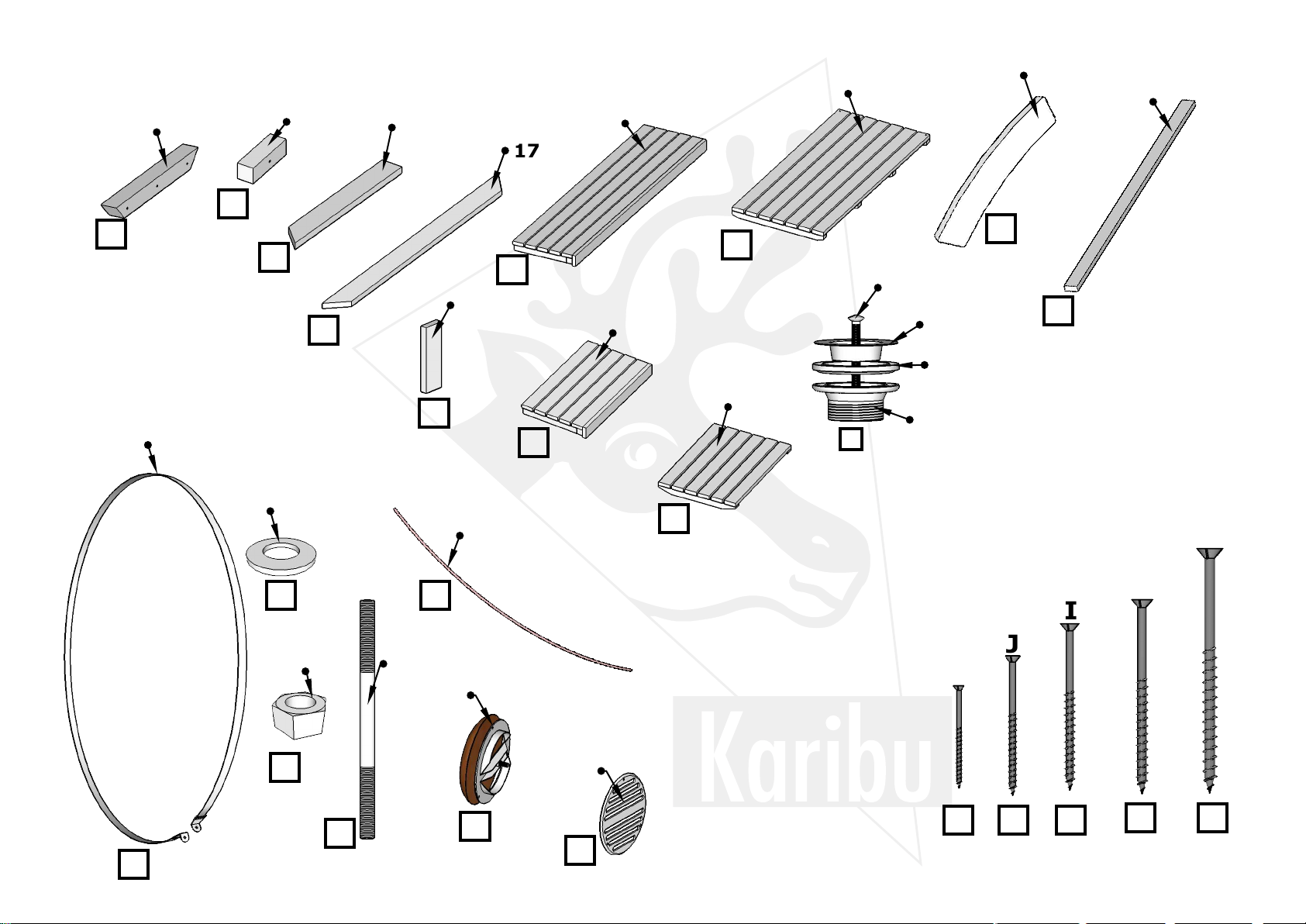

Sezanam dílů č. 2
Zoznam dielov č. 2
Page 11
Sauna 330

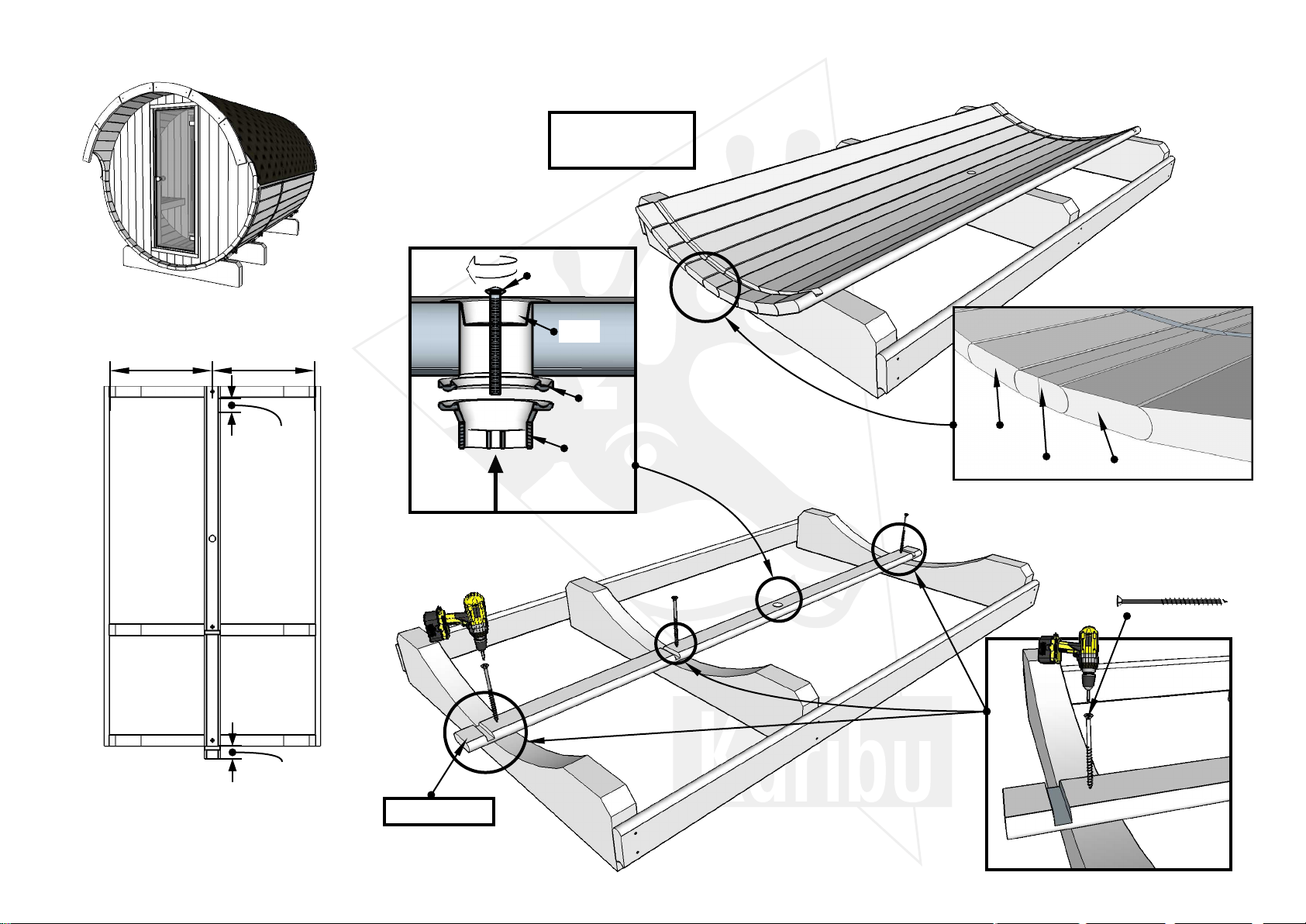

1.
6xM
6xM
3 xDET 1
2x DET A
3x DET 1
2xDET A
2800
1600
950
mm=mm
mm=mm
Page 12
Sauna 330

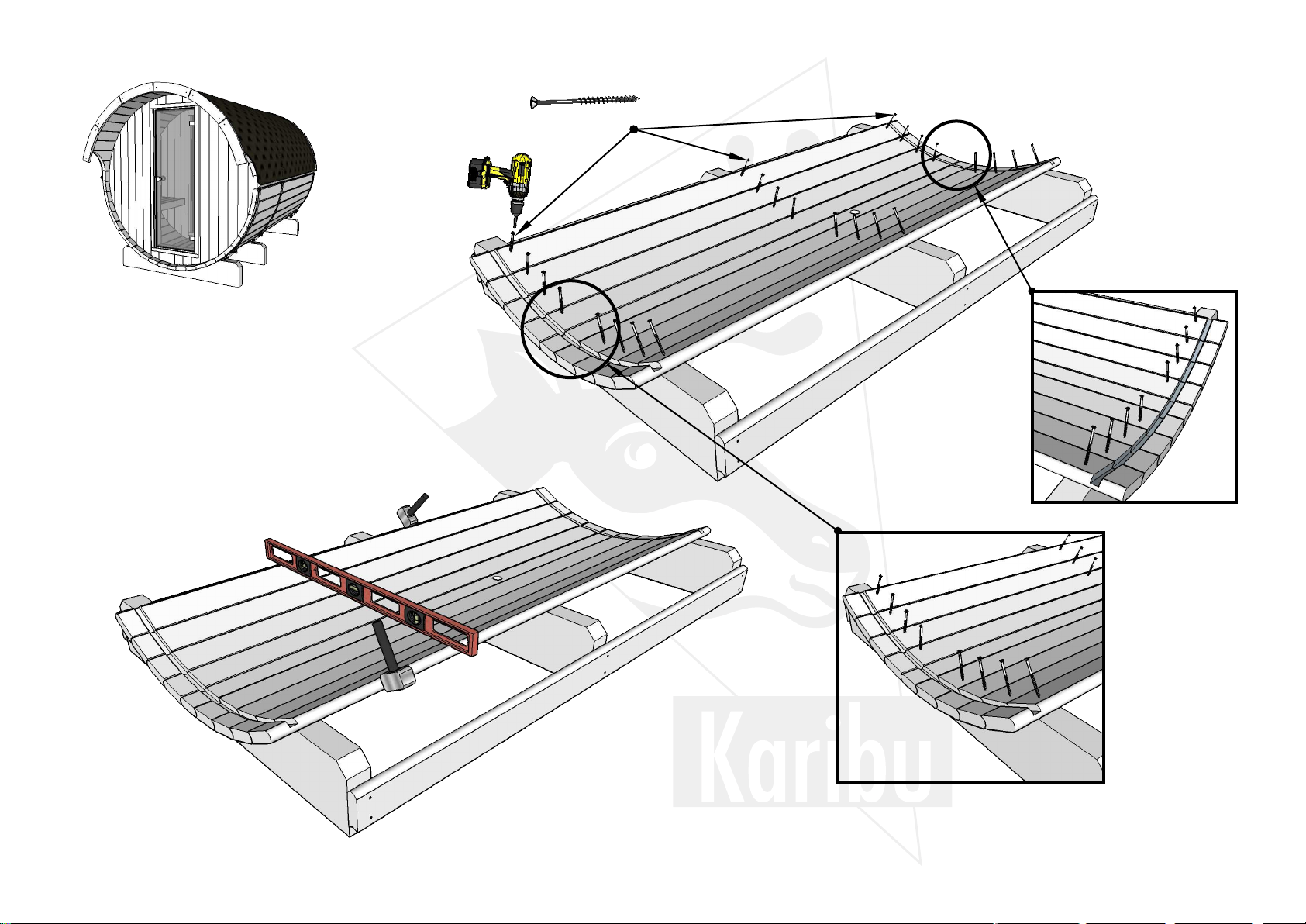

2.
I
1x DET 2
II
23a3b
4 x DET 3a
4 x DET 3b
XWY
Z
mm=mm
100mm
100 mm
3x M
Page 13
Sauna 330
3.
I
II
24x M
Page 14
Sauna 330
90°
2x DET P
3A.
-Vyvrtat 4x otvor
-Vyvŕtať 4x otvor
DET 2 Ø10 mm
Page 15

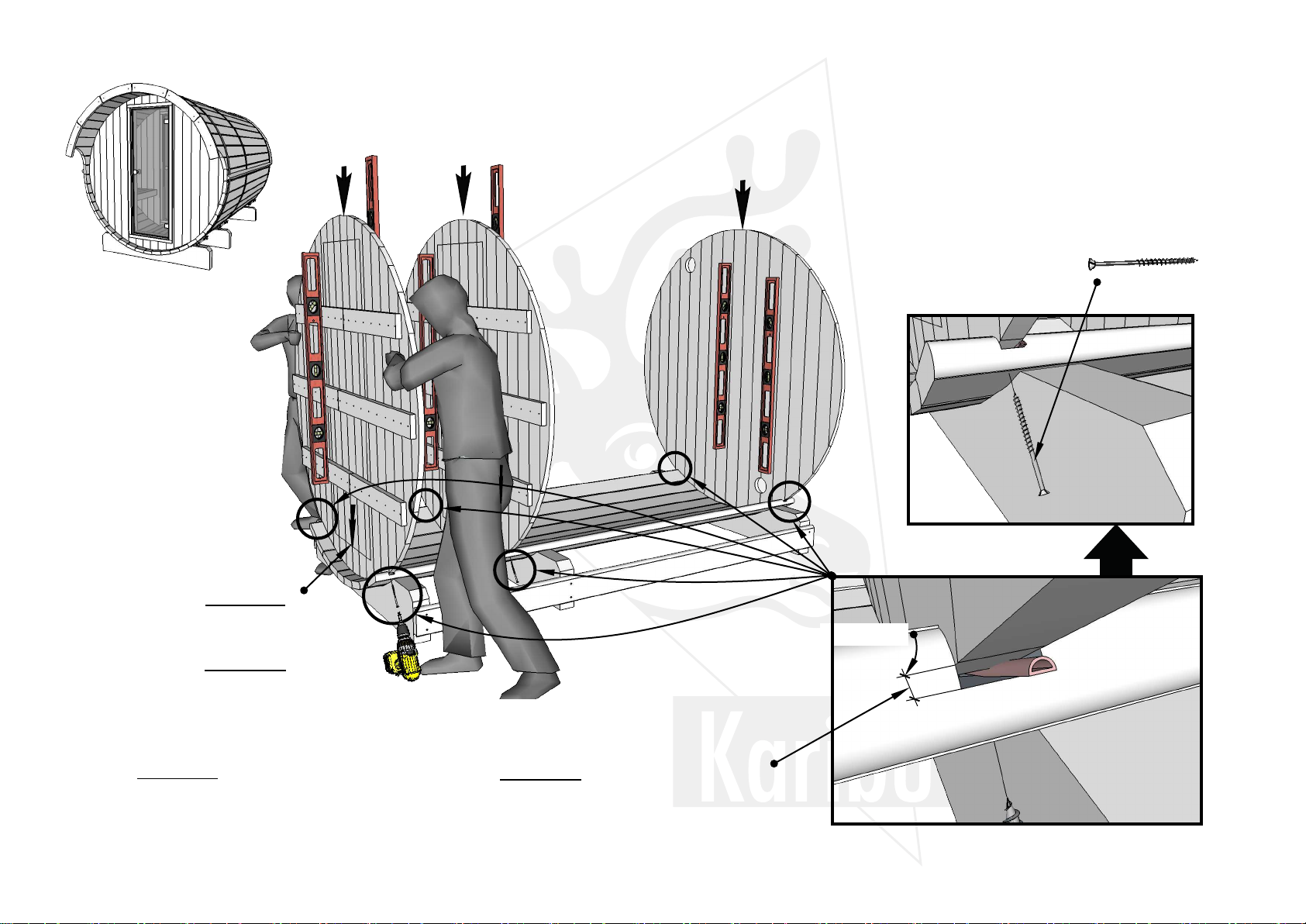

4.
Sauna 330
II
I
3x I
3x I
4a4b4e4f4a
4b
3x I
-Zadní stěna
-Zadná stena
-Zadní stěna
-Zadná stena
-Dělící stěna
-Deliaca stena
-Dělící stěna
-Deliaca stena
- Přední stěna
- Predná stena
- Přední stěna
- Predná stena
Page 16

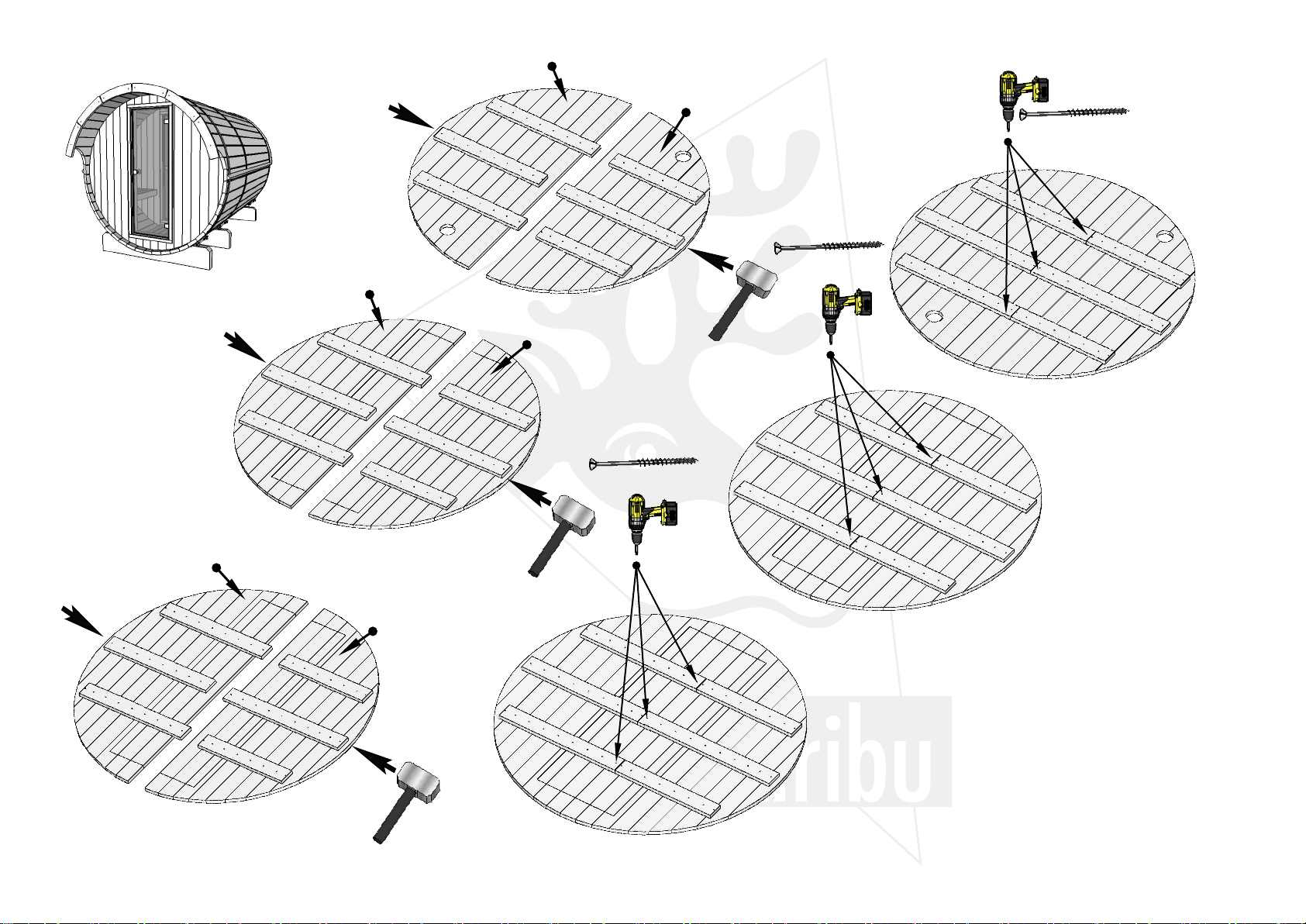

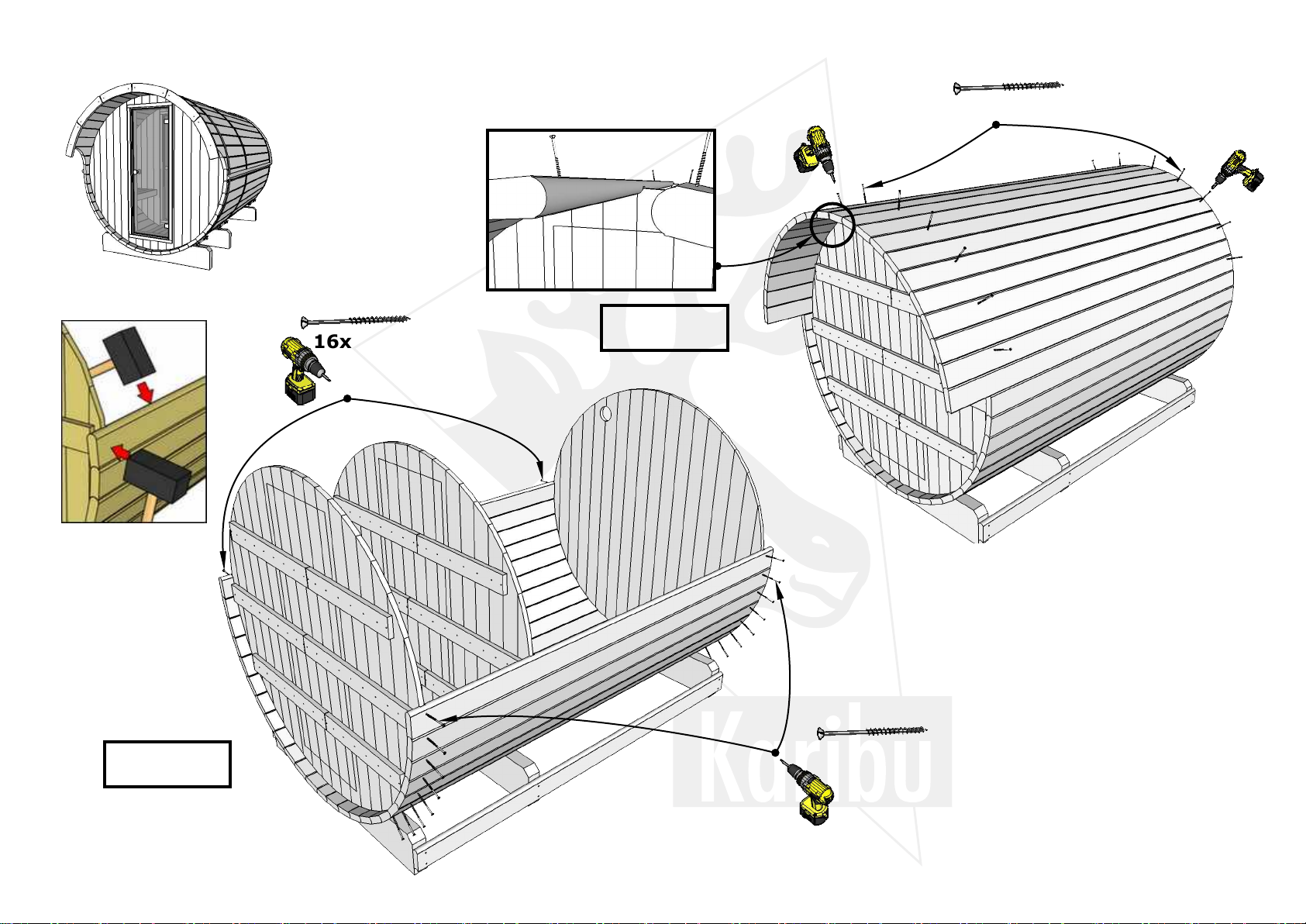

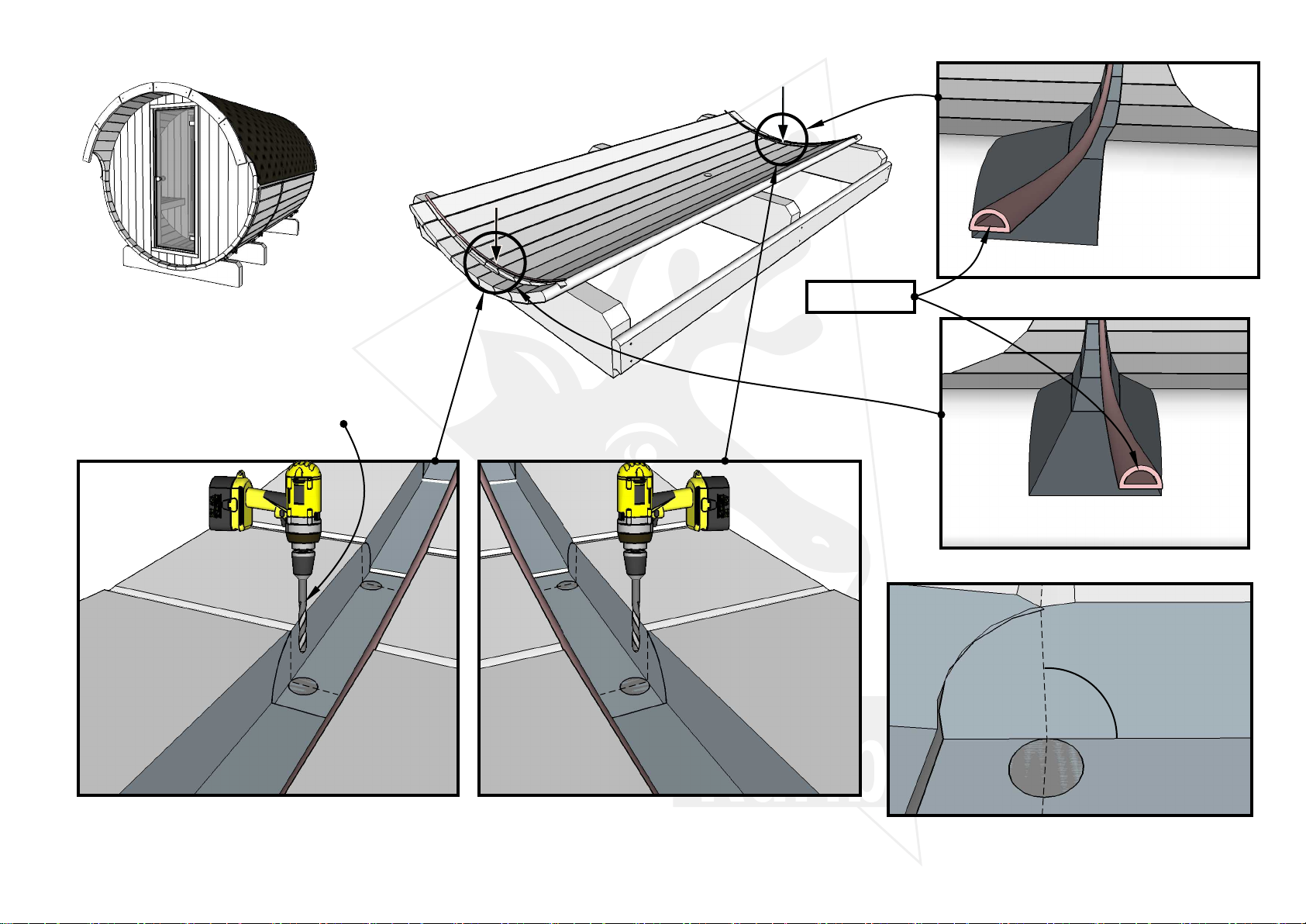

5.
6x H
~7mm
Sauna 330
Důležité!
Šipka dolů!!!
Dôležité!
Šípka dole!!
Důležité!
- Dodržet vzdálenost!
- Pokud je sauna vyrobena z termoplastu,
nenechávejte žádné mezery
Dôležité!
- Dodržať vzdialenosť!
- Pokiaľ je sauna vyrobená z termoplastu,
nenechávajte žiadne medzery
Page 17
6.
I
II
11x DET 5b
10x DET 5a
8x DET 3a
8x DET 3b
16xH
16xH
20xH
Sauna 330
Viz. strana 6A
Viz. strana 6A
Page 18

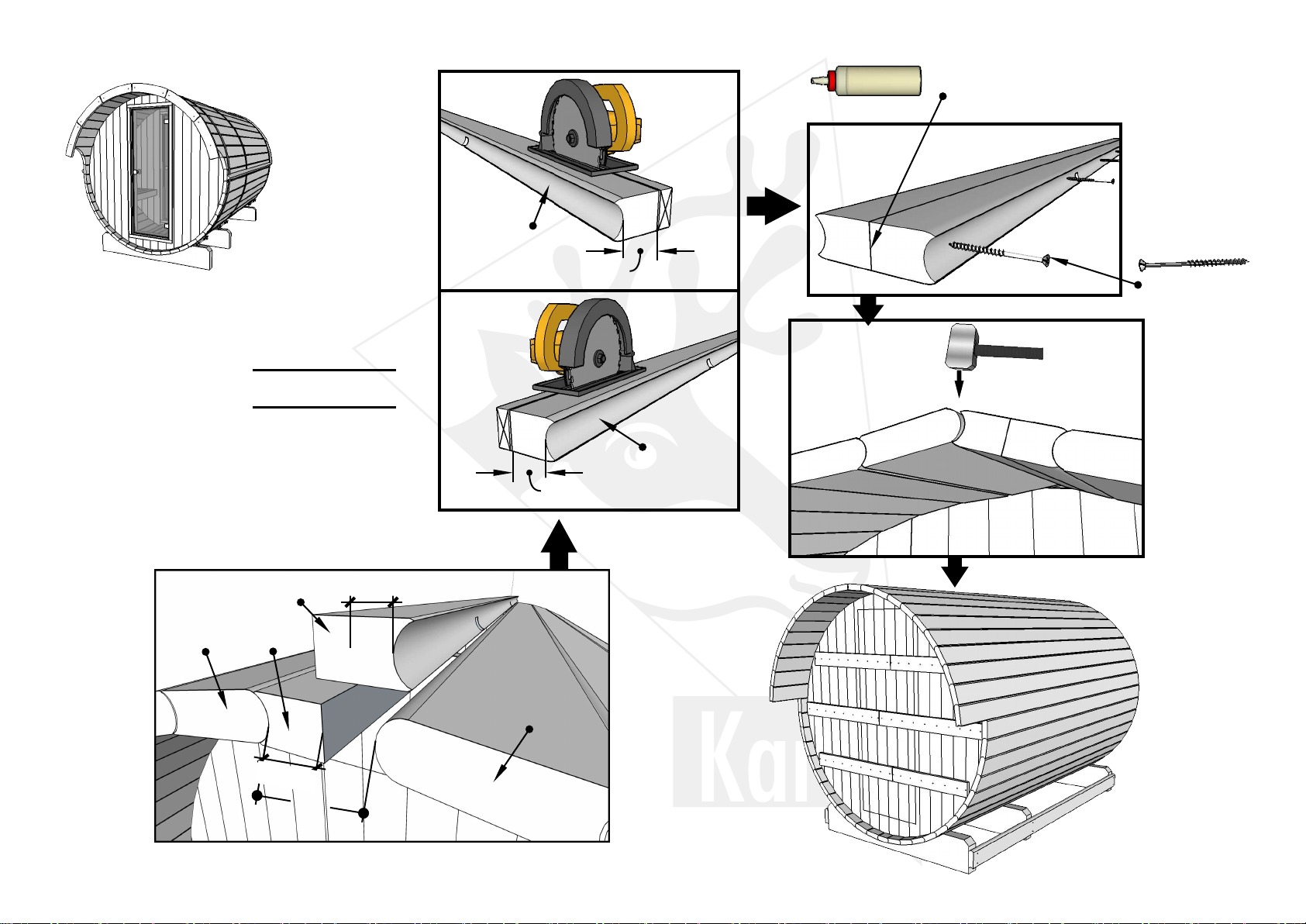

6A.
A/2
A
5b
5a
6b
6a
A/2
7xH(M)
A/2
A/2
DET 6b
DET 6a
Sauna 330
Důležité !!!
Dôležité !!!
Lepidlo na dřevo
Lepidlo na drevo
- Mezi deskami použijte lepidlo na dřevo
- Medzi doskami použite lepidlo na drevo
Page 19
7.
I
II
DET C
DET D
DET E
2x DET B
~400mm
1x DET B
~1260
Sauna 330

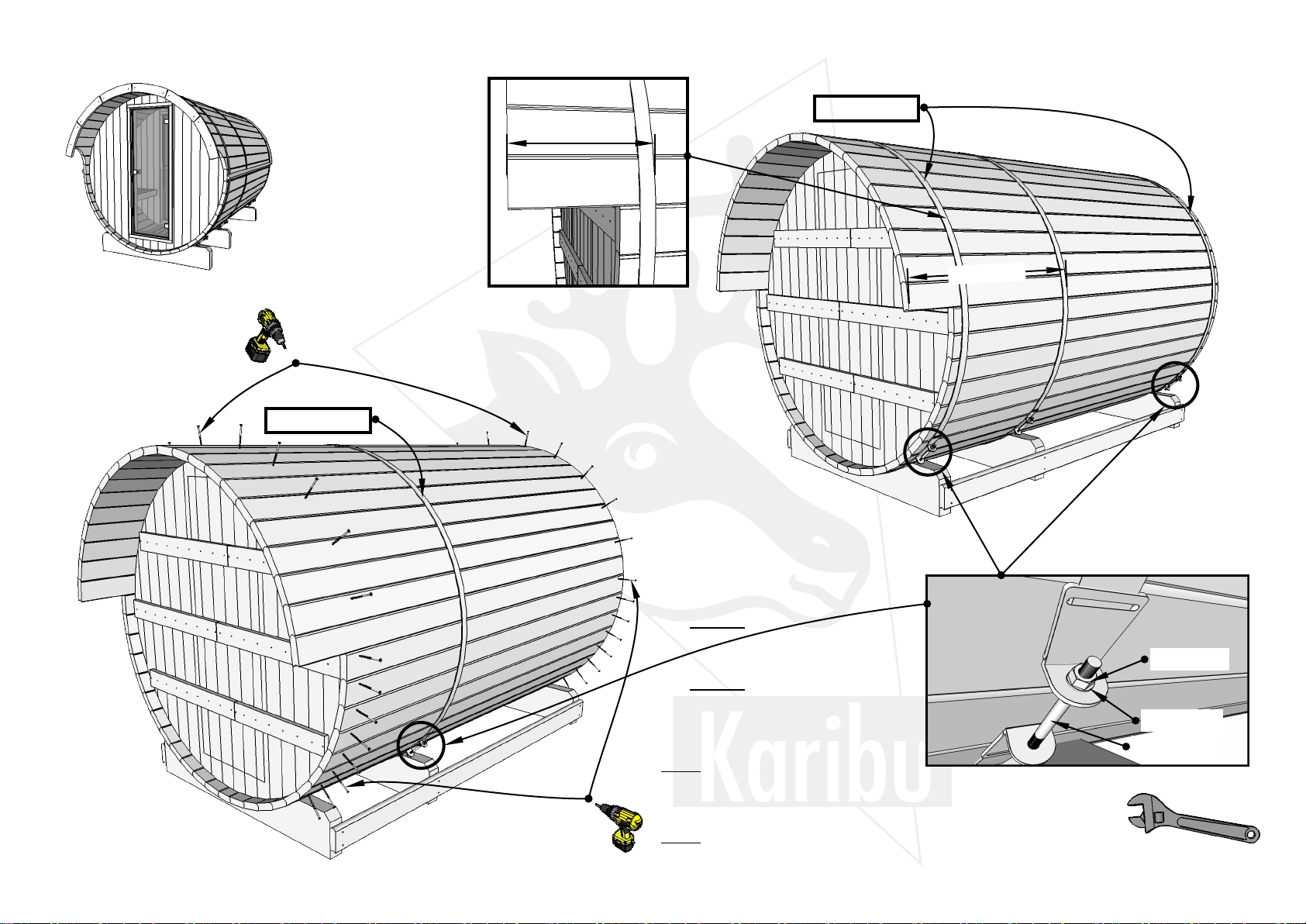

- Vyšroubujte šrouby
- Vyberte skrutky
Důležité!
Pokud máte plášť sauny vyrobený z
termoplastu, neodstraňujte šrouby!
Dôležité!
Pokiaľ máte plášť sauny vyrobený z
termoplastu, neodstraňujte skrutky!
Pozor!
Pro montáž a údržbu / při utahování závitových tyčí musí být závitová tyč
ošetřena. (W44 nebo Würth HPS1400).
Tím se zabrání poškození závitové tyče a usnadní motáž.
Pozor!
Pre montáž a údržbu / pri uťahovaní závitových tyčí musí byť závitová tyč
ošetrená. (W44 alebo Würth HPS1400).
Tým sa zabráni poškodeniu závitovej tyče a uľahčí motáž.
Page 20
x+10mm
y+10mm
x+10mm
min 50mm
2,5x40
16 St.
2,5x 40
16 St.

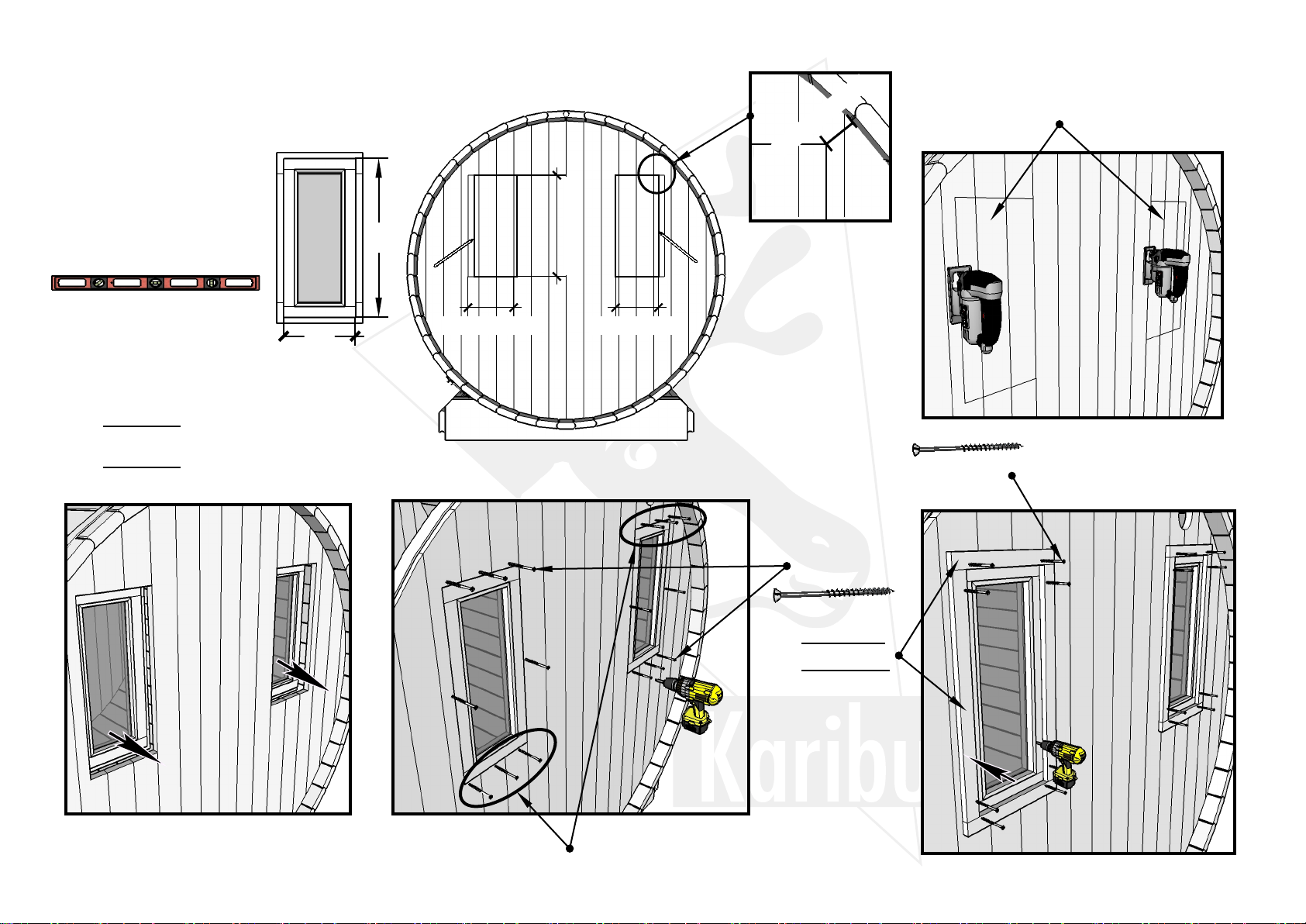

Montáž oken
(volitelné příslušenství)
Při řezání okenních otvorů
postupujte dle pokynů
Montáž okien
(voliteľné príslušenstvo)
Při instalaci okna použijte
vodováhu.
Pri inštalácii okna použite
vodováhu.
Důležité!
Nainstalujte okno zevnitř!
Dôležité!
Nainštalujte okno zvnútra!
Pri rezaní okenných otvorov
postupujte podľa pokynov
y
x
Okenní lišta
Okenná lišta
Utáhněte šrouby vodorovně v
každé desce.
Utiahnite skrutky vodorovne
v každej doske.
Page 21

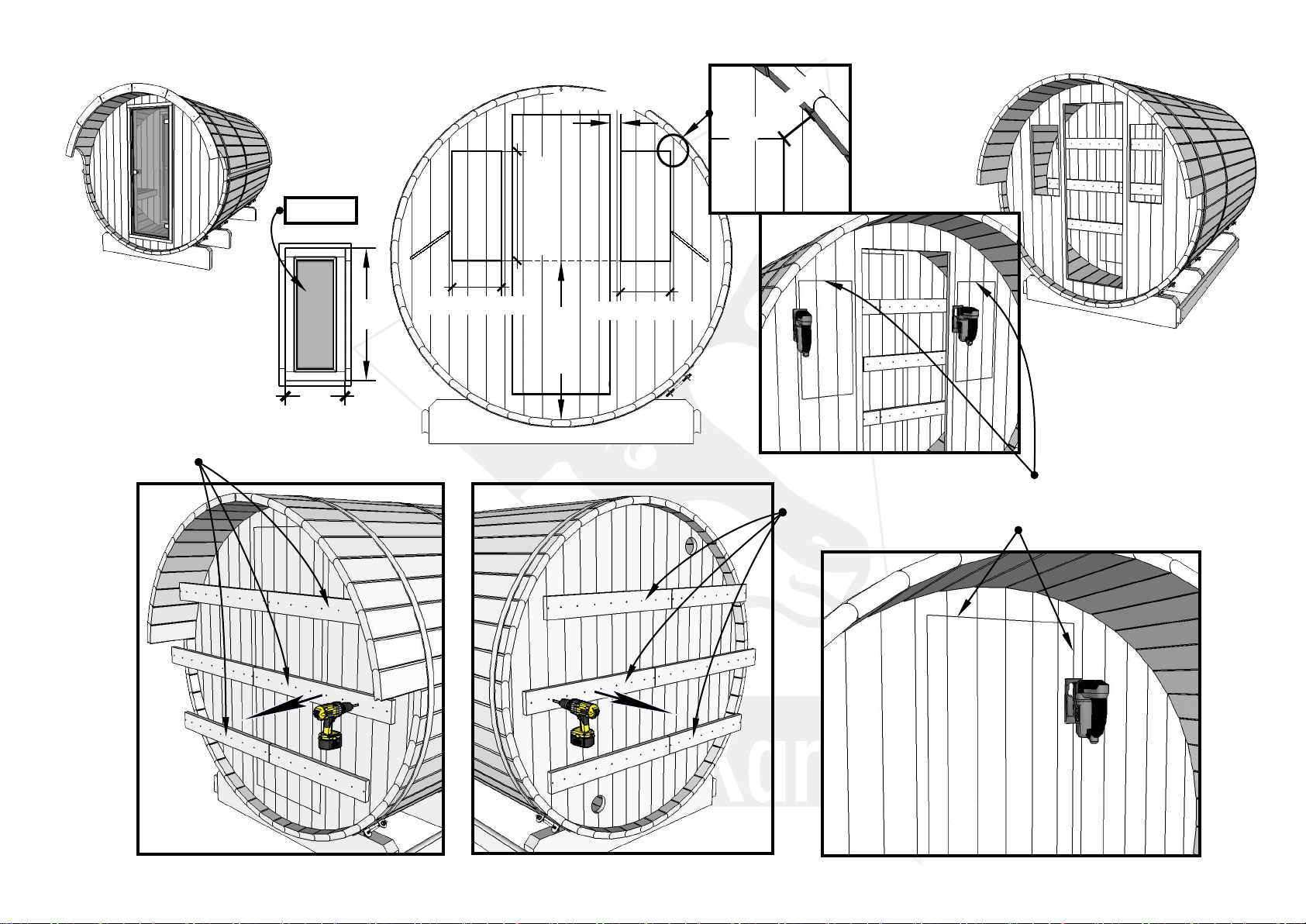

8.
II
I
y+10mm
min 50mm
III
~950
x+10mm
x+10mm
min. 65mm.
IV
V
Sauna 330
x
y
DET V
Před výřezem otvorů pro
okna, se ujistěte přesným
typem sauny, zda daný typ
suny okna obsahuje.
Pred výrezom otvorov pre
okná, sa uistite presným
typom sauny, či daný typ
suny okna obsahuje.
Odstraňte znázorněné příčky
Odstráňte znázornené priečky
Odstraňte znázorněné příčky
Odstráňte znázornené priečky
Při řezání postupujte podle pokynů
Pri rezaní postupujte podľa pokynov
Page 22

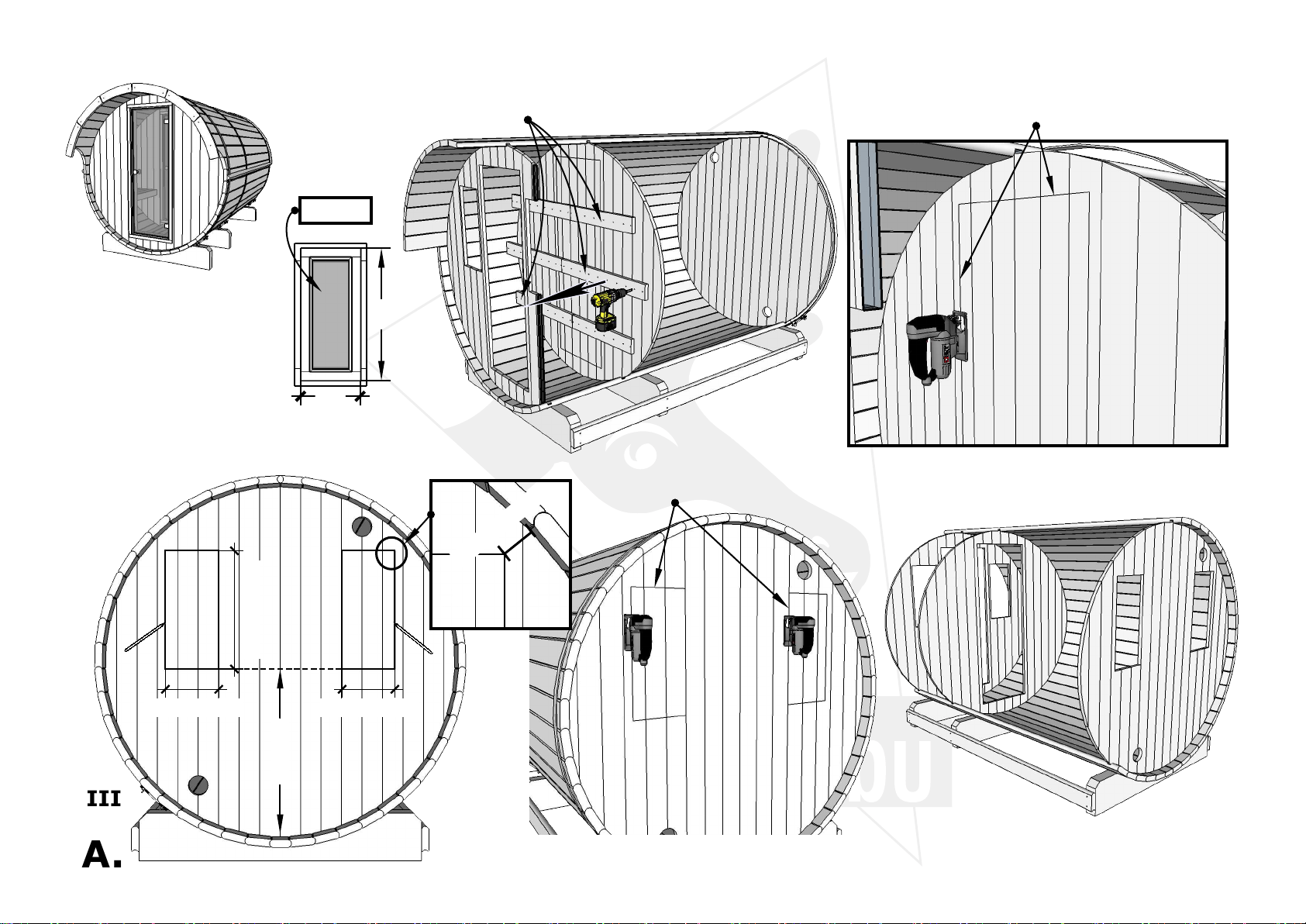

8A.
I
III
II
y+10mm
min 50mm
~950
x+10mm
x+10mm
IV
V
Sauna 330
x
y
DET V
Před výřezem otvorů pro
okna, se ujistěte přesným
typem sauny, zda daný typ
suny okna obsahuje.
Pred výrezom otvorov pre
okná, sa uistite presným
typom sauny, či daný typ
suny okna obsahuje.
Odstraňte znázorněné příčky
Odstráňte znázornené priečky
Při řezání postupujte podle pokynů
Pri rezaní postupujte podľa pokynov
Při řezání okenních otvorů
postupujte dle pokynů
Pri rezaní okenných otvorov
postupujte podľa pokynov
Page 23
Sauna 330

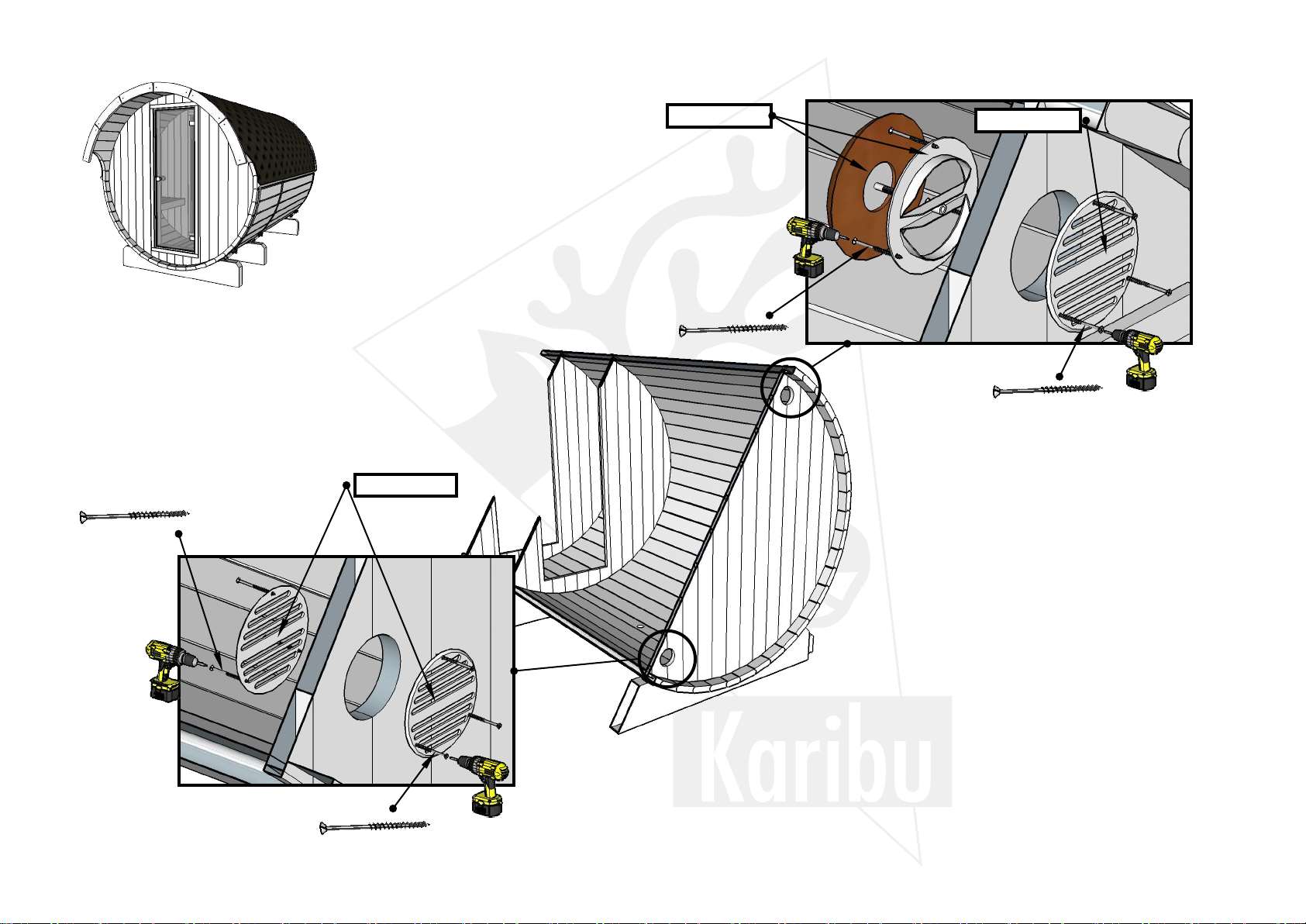

9.
2xDET F
1xDET G
1xDET F
3x K
3x K
3x K
3x K
Page 24
Sauna 330

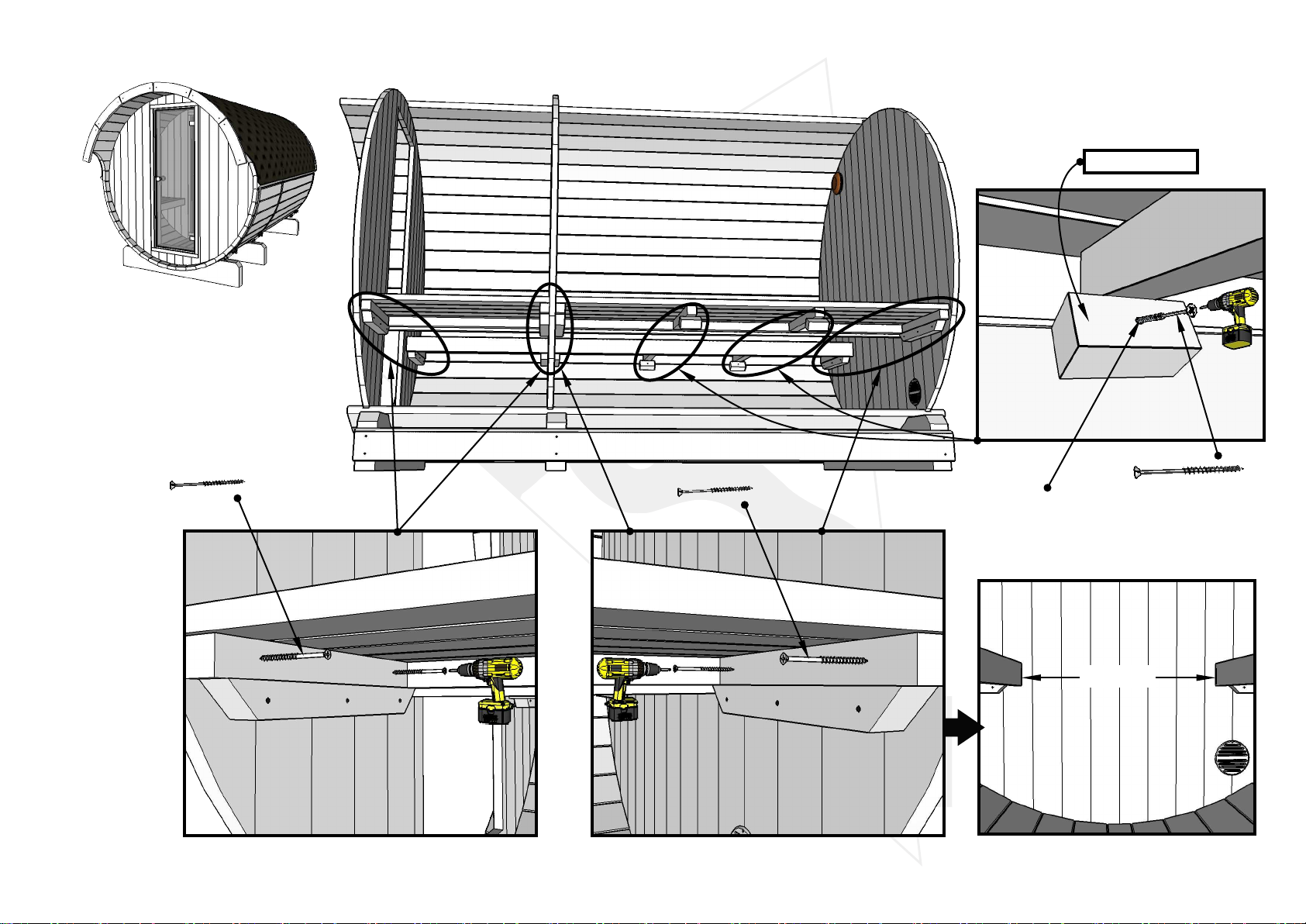

10.
8x DET 7
24x H 575
I
II
2xDET 8
2x DET 9
Page 25
Sauna 330
4xDET 10
8x H
11.
8x H
~770
4x H
Předvrtání děr pr. 4mm pro vruty
Predvŕtanie dier pr. 4mm pre skrutky
Page 26
Sauna 330

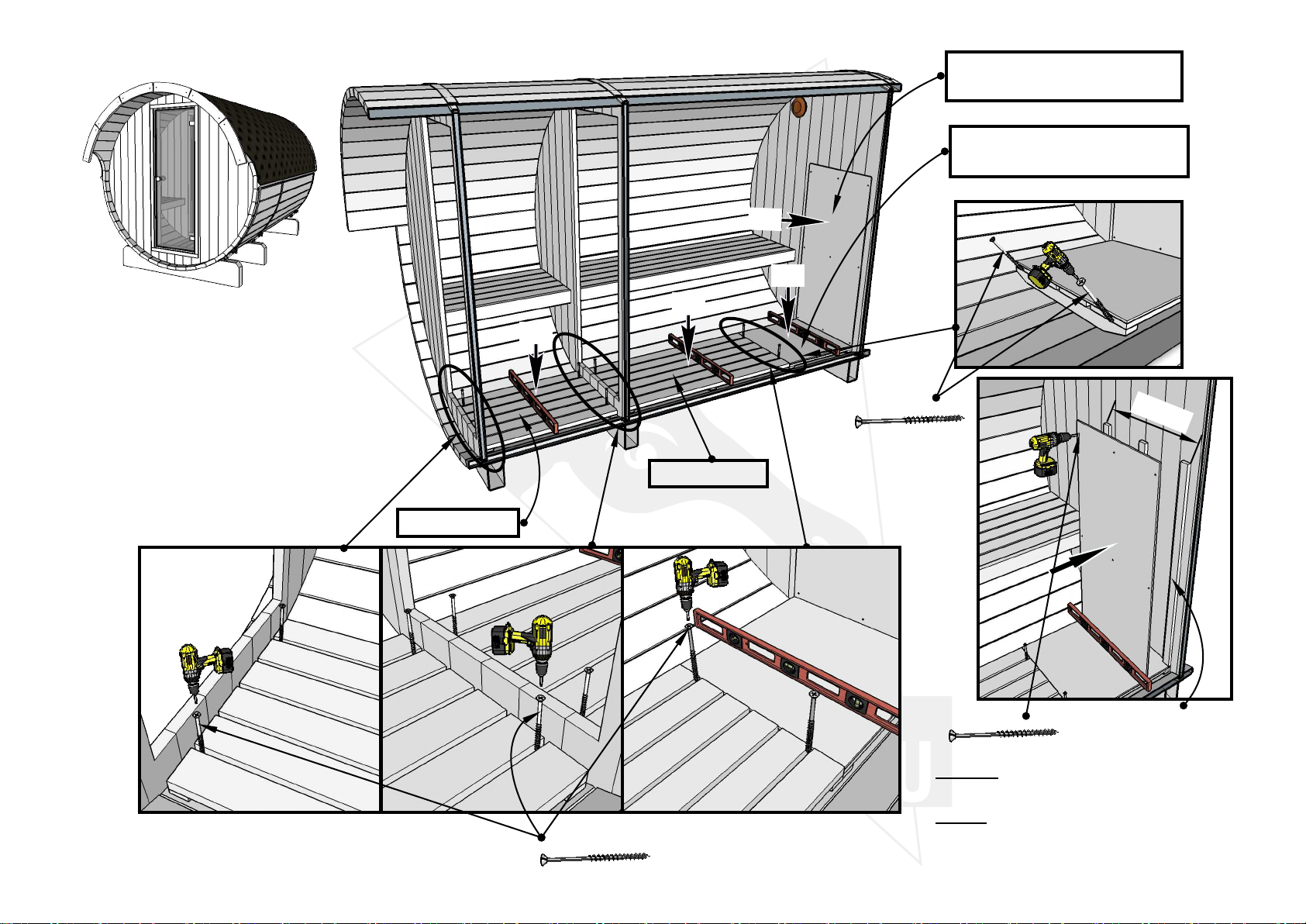

12.
595
9x I(K)
2x H 121xDET 13
3
8x H
1x DET 14
43x DET L
1xDET 12
Deska Minerit (Minerit LW)
1xDET 12
Doska Minerit (Minerit LW)
1xDET 11
Deska Minerit (Minerit LW)
1xDET 11
Doska Minerit (Minerit LW)
Důležité!
Pokud máte elektrická kamna připevněte "DET 11"
přímo na stěnu bez "DET L" pomocí šroubů "K"
Dôležité!
Ak máte elektrické kachle pripevnite "DET 11"
priamo na stenu bez "DET L" pomocou skrutiek
"K"priamo na stenu bez "DET L" pomocou skrutiek
"K"
Page 27
Sauna 330

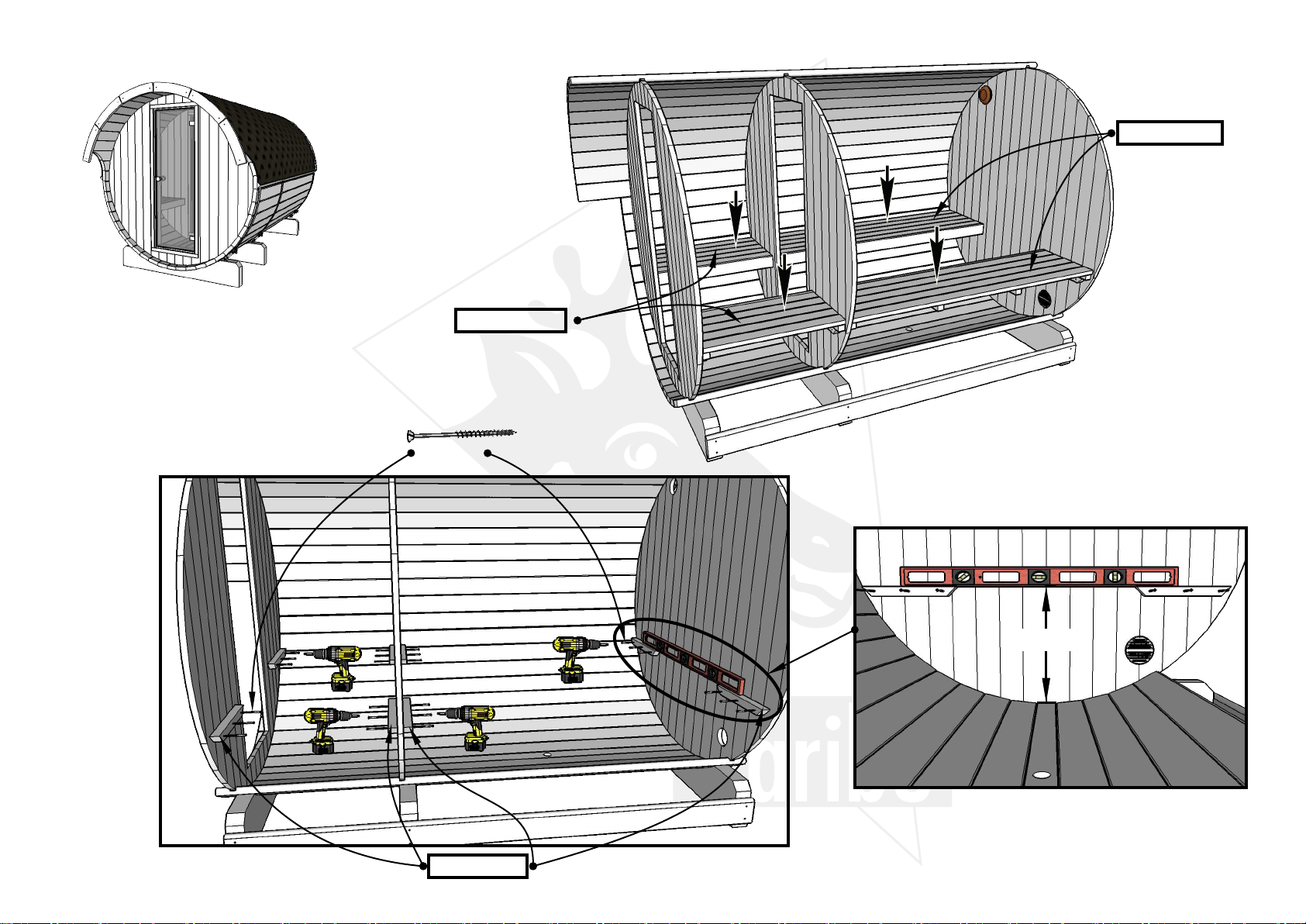

13.
2X DET 16
1xDET 17
2x I
4x H
4x DET 15
IIIIII
IV
6x H
670
V
8x M
4x DET 18c
4x DET 18d
2x DET 18
Důležité!
Prostor pro kamna
Dôležité!
Priestor pre kachle
Důležité!
Předvrtání děr pr. 4mm pro vruty
Dôležité!
Predvŕtanie dier pr. 4mm pre skrutky
Page 28
Sauna 330

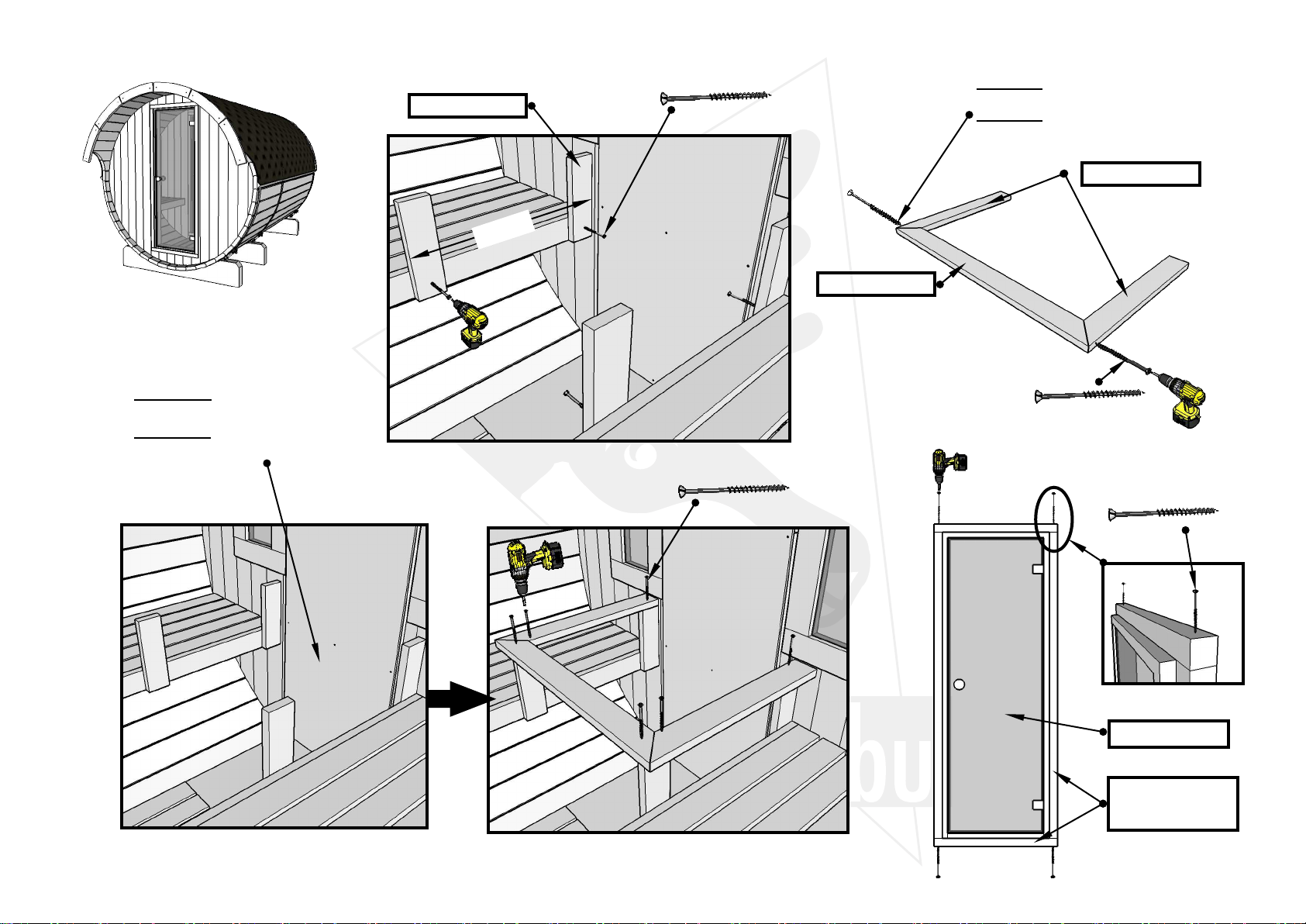

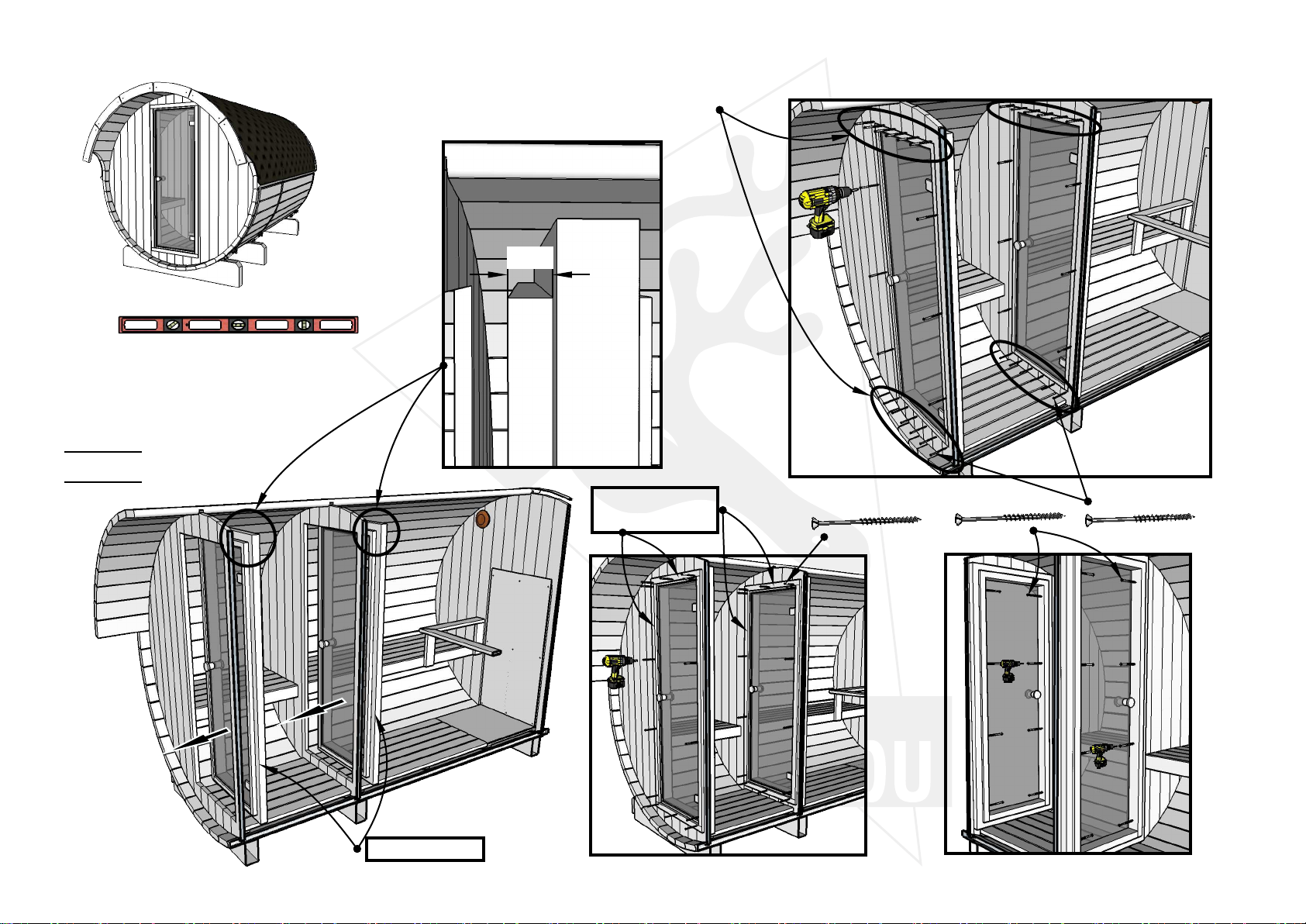

14.
28
2x DET 18
I
II
36x H
28x J
16x H
III
IV
4x DET 18a
4x DET 18b
Utáhněte šrouby vodorovně v každé
desce.
Při instalaci dveří použijte
vodováhu.
Pri inštalácii dverí použite
vodováhu.
Důležité!
Nainstalujte dveře zevnitř!
Dôležité!
Nainštalujte dvere zvnútra!
Utiahnite skrutky vodorovne v každej
doske.
Page 29
Sauna 330

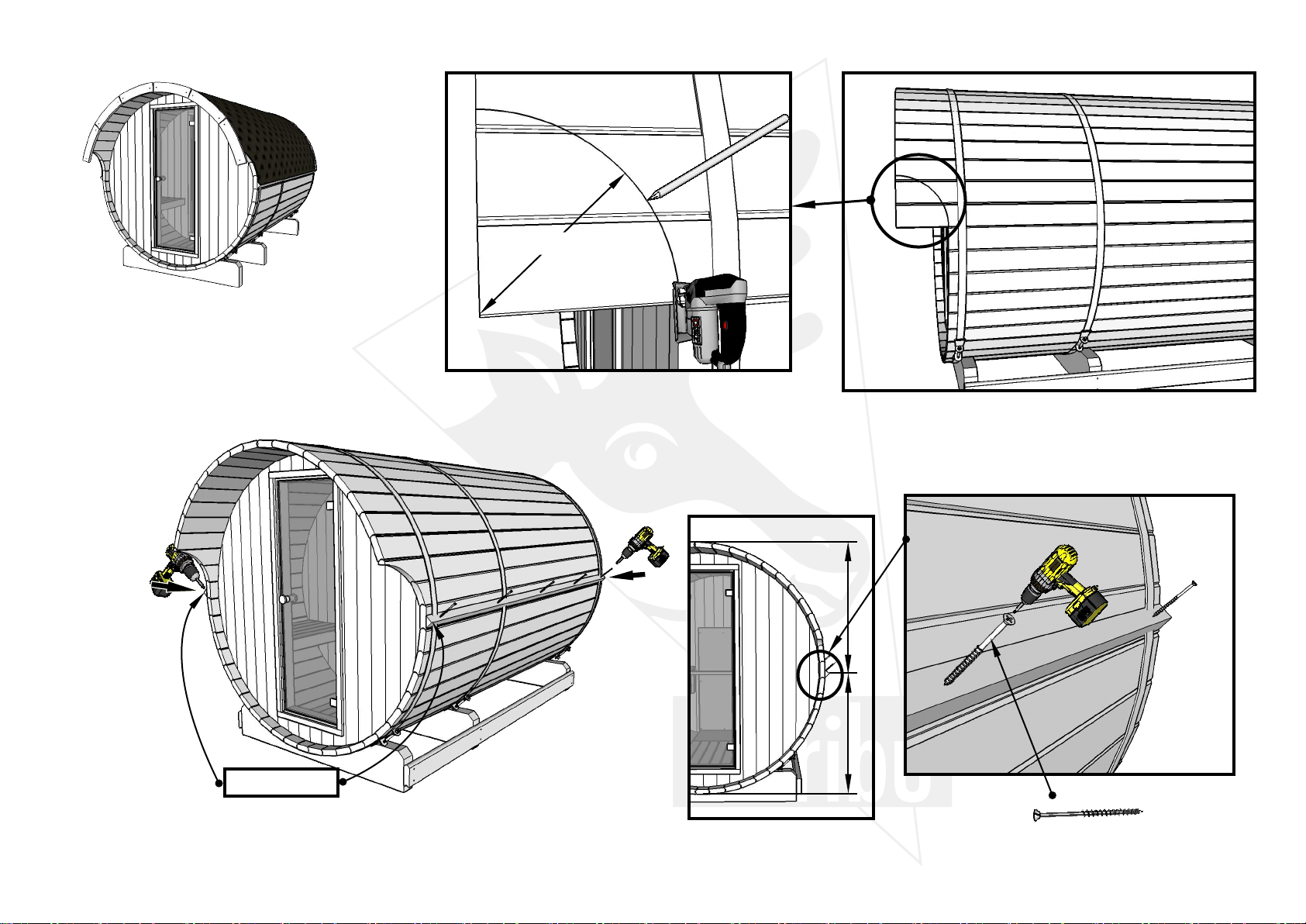

15.
I
r=~300
10x H
mm=mm
2xDET 19
II
Page 30
Sauna 330

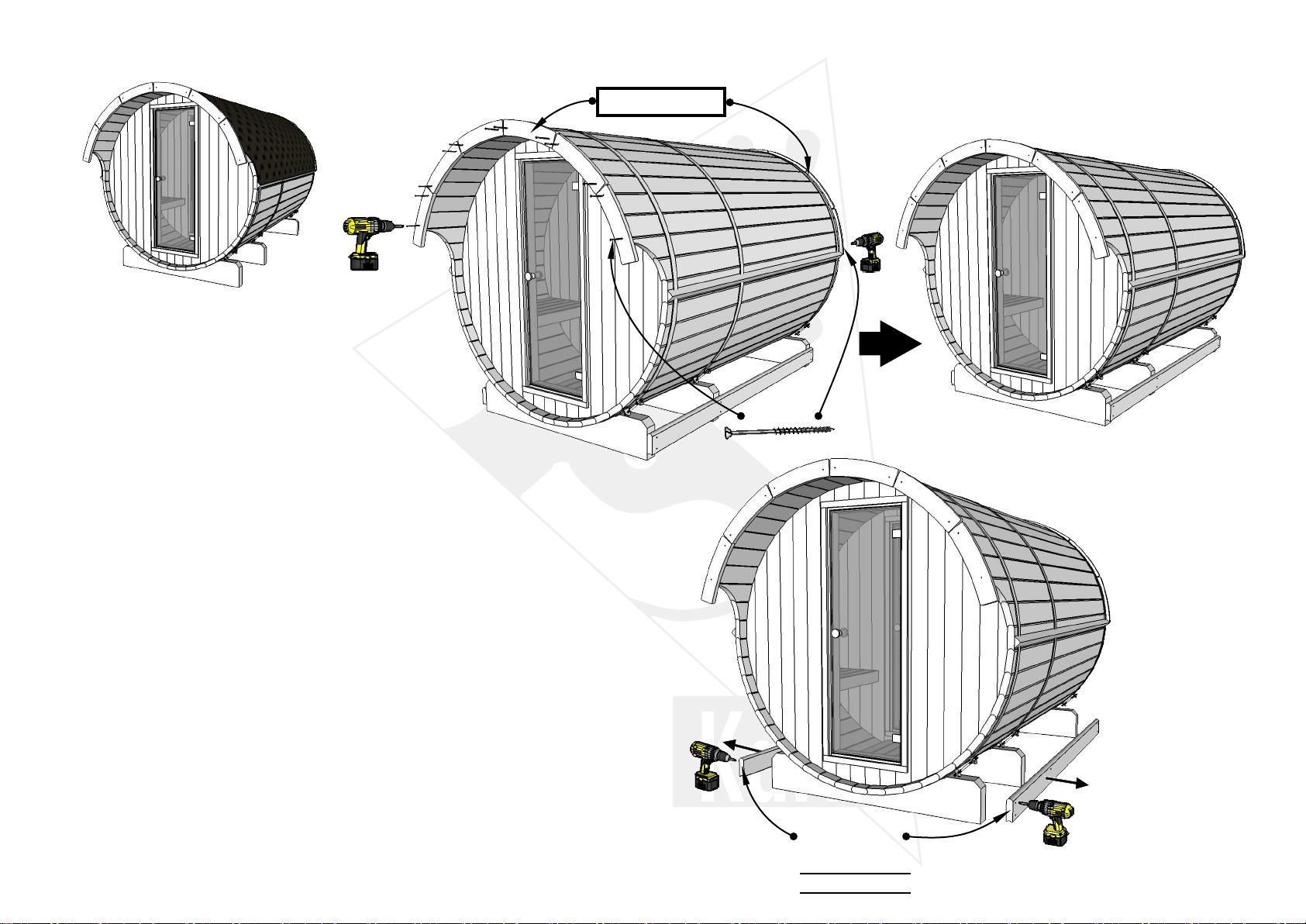

16.
I
13x DET 20
II26x H
Odstranit DET A
Odstrániť DET A
Page 31
Váš dodavatel / Váš dodávateľ
www.lanitgarden.cz
V případě naléhavých dotazů se obraťte
na naši technickou podporu
V prípade naliehavých otázok sa obráťte
na našu technickú podporu
Loading...
