Doporučený postup pro uložení menšího
dřevěného domku na zemní vruty
Před vlastní montáží si až do konce přečtěte tento návod a
pokyny k údržbě.
Menší dřevěné domky z naší nabídky (do plochy cca 10 m2) je možné postavit na podélně položené trámky (fošny) ukotvené
na systému zemních vrutů. Pro stavbu domku na rovném místě postačí vruty 500 mm dlouhé, v měkčí půdě nebo na
nerovném místě i 600 mm dlouhé. Větší a těžší domky doporučujeme stavět na připravenou pevnou a rovnou plochu (beton,
dlaždice, podezdívka, apod.)
Bezpečnost při instalaci a prověření místa
V místech, kde chcete zavrtávat zemní vruty, zkontrolujte možné podzemní překážky, jako jsou podzemní kabely,
potrubí, optická vedení, stavební konstrukce apod. Pečlivě předem prověřte, že zavrtáním vrutů nemůžete nic
přerušit nebo poškodit. Pro optimální přípravu stavby se doporučuje zkontrolovat potřebné mapy pozemku,
plány a případně použít zařízení pro detekci podzemních kabelů nebo potrubí. Nezapomeňte, že veškerou
odpovědnost za vznik škody nesete výhradně Vy. Přirozené podmínky v zemi, jako jsou výskyty měkkých zemin,
písků, vlhkosti apod., které vedou ke snížené pevnosti zavrtání zemních vrutů, jsou v případě uvolnění zemních
vrutů přirozeným jevem a nelze z nich vyvozovat jakoukoliv odpovědnost dodavatele zemních vrutů za jejich
případné uvolnění a za následný vznik škody. Zemní vruty nemohou být instalovány v písčité nebo v bažinaté
půdě, v případě vysoké hladiny podzemní vody, změkčení terénu těžkým deštěm nebo záplavou. Při navážce
musíte posoudit, jak dlouho na místě navážka je. Pokud více než 10 let nebo je udusaná a uježděná, není to
problém a zemní vruty je možné použít. Pokud stavíte u zdi, tak minimální možný odstup je 20 cm.
Doporučujeme však ideálně vzdálenost 40 cm od zdi.
Page 2
2
Dřevěný domek by měl být postaven na nosném roštu. Základní nosný rošt někdy bývá obsahem balení domku, někdy ne,
záleží na výrobci. Nosný rošt domku doporučujeme položit na přiměřené množství fošen (trámků) položených ve směru
kratší strany domku ve vzdálenosti max 50 cm. Někteří výrobci dodávají velmi masívní nosný rošt (většinou jako
příplatkové příslušenství), který je možné položit přímo na zemní vruty (nutno ověřit u dodavatele). Běžný nosný rošt ze
základního balení domků nebývá pro tyto účely dostatečně únosný a musí se položit na dřevěné fošny (trámky) ukotvené
na zemních vrutech.
Položení nosných trámků (fošen):
Page 3
3
Před montáží:
Potřebujete
• zemní vruty 500 mm + víčka 75 mm na zemní vruty + TEX vruty (od každého produktu shodný počet)
• 1x patku zemního vrutu (kvůli utažení zemních vrutů)
• zatloukací kolík = ROXOR 18 mm délka 50 cm (kvůli přípravě díry pro zemní vrut a pro jeho utažení)
(na obrazcích je zobrazen originální zatloukací kolík – v balení je nahrazen ROXOREM 18 mm, který je k tomuto
účelu stejně vhodný)
Připravte si potřebné pomůcky:
• Kladivo, vodováhu, svinovací metr nebo pásmo pro změření úhlopříčky základny
• Osobní ochranné pracovní pomůcky – rukavice, ochranné brýle, pracovní oděv a obuv
Instalační kříž, zatloukací kolík, zemní vrut Patka, zatloukací kolík, zemní vrut
Page 4
4
Určení místa pro vrut
Na vybrané místo položte sestavený rošt domku a vyrovnejte jej na přesný pravoúhlý tvar, ideálně změřením úhlopříček,
které musí být naprosto stejně dlouhé - viz. obr. 1). Pozor – tento krok je extrémně důležitý, protože pokud nebude základna
absolutně pravoúhlá, tak nelze domek správně postavit.
Vlastní vrtání zemního vrutu
Po označení všech otvorů odložte základnu stranou. Do označených míst zatlučte ROXOR 18 mm pro snazší vedení vrutu.
Potom jej vytáhněte a tím potřebný otvor pro vedení vrutu získáte. Pokud je půda tvrdá a vyschlá, tak do ní před zatloukání
ROXORU nalijte vodu, aby změkla. Pokud je ale půda opravdu příliš tvrdá nebo jsou na vybraném místě kameny, tak
předvrtejte otvory elektrickou nebo benzinovou zemní vrtačkou s SDS vrtákem o průměru 20 - 30 mm. Do vzniklého otvoru
po kolíku nebo po vrtáku nalijte vodu a několik desítek minut počkejte, aby půda při utahování nekladla takový odpor.
Utahování zemního vrutu
Na zemní vrut nasaďte patku a zajistěte jí otočením (systém jako bajonet). Do otvorů v patce zasuňte ROXOR 18 mm a lehce
otáčením ve směru hodinových ručiček zatočte vrut do připraveného otvoru v zemi - viz obr. 3 a 4 (na obrázcích je
k utahování použit originální zatloukací kolík – zde nahrazen ROXOREM 18 mm). Při utahování vrutu musí být vrut vždy
v absolutně svislé poloze – viz obr. 3 a 4. To průběžně kontrolujte vodováhou přiloženou k vrutu z několika stran. Pokud vrut
do země zajíždí šikmo, tak vrtání ihned přerušte a směr vrtání narovnejte. Jakákoliv nepřesnost má za následek chybné
ukotvení domku. Při použití patky nasaďte patku na vrut pomocí bajonetu, do patky zasuňte ROXOR a vrut utahujte - Obr. 3 a
4.
Doporučujeme při utahování prvního zemního vrutu určit rovinu horní strany zemních vrutů a ostatní vruty zavrtat do země
tak, aby horní hrana všech vrutů byla v jedné rovině, ideálně mírně pod úrovní okolního terénu (cca 1 – 2 cm – pro základnu
je pak nutné v zemi lehce prohrábnout potřebnou rýhu – viz „Důležitá poznámka 1“ na straně 6). To nejlépe zajistíme
nahrubo nejprve položením rovného prkna na dva sousední vruty a ověřením roviny vodováhou, později položením
sestavené základny na všechny zemní vruty. Všechny horní hrany základny musí být v absolutní rovině. Pokud základna
v rovině není, tak postupným utahováním jednotlivých vrutů rovinu musíte zajistit.

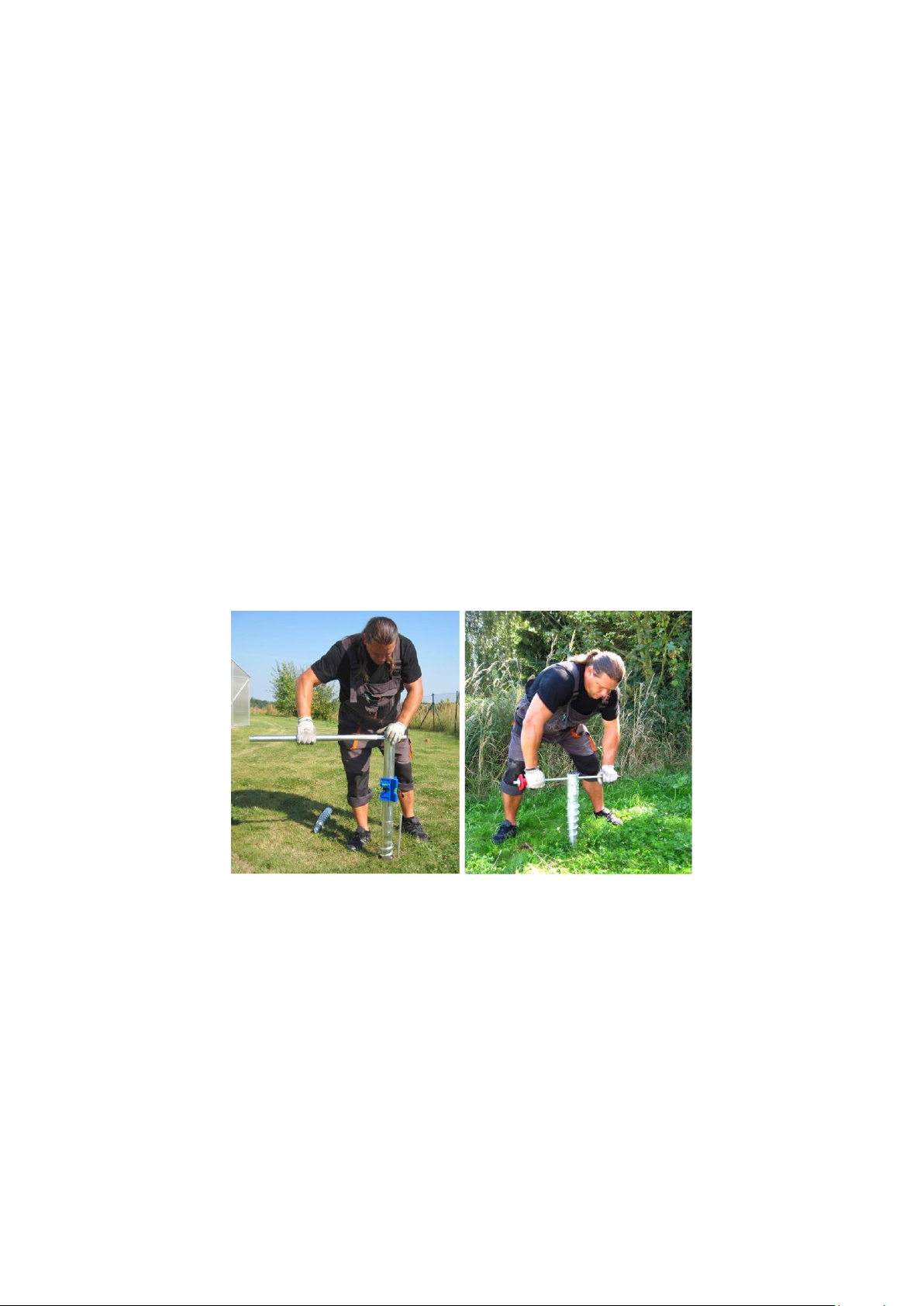

Obr.3 Obr.4
Potom nasaďte na vruty koncové patky a položte na ně základnu. Znovu vodováhou ověřte, že jsou horní hrany základny
vodorovné a znovu změřením úhlopříček ověřte, že má základna absolutně pravoúhlý tvar. Úhlopříčky musí být stejně
dlouhé. Pokud tomu tak není, tak nelze domek správně postavit.
Na všechny zemní vruty nasaďte víčka a lehce na špice víček narazte fošnu (trámek) nebo rošt. Potom rošt nebo fošny
obraťte a naražená víčka přišroubujte k roštu (fošně). Potom rošt (fošnu) položte zpět na zemní vruty a víčka zajistěte
šroubem.
Zajištění víčka v zemním vrutu
Víčko vrutu nakonec zajistěte proti vytažení zašroubováním krátkého samovrtného šroubu TEX 4,8x20 mm (je obsahem
dodávky) skrz boční stěnu zemního vrutu. Na samovrtný šroub nasaďte nástavec a elektrickým šroubovákem zavrtejte a
zašroubujte. Šroub si vyvrtá potřebný otvor a utáhne se - viz. obr. 6. Pokud se nepodaří samovrtný šroub zašroubovat, tak
otvor pro šroub předvrtejte klasickým vrtákem na kov o průměru 3 mm. Tento krok je velmi důležitý, bez zajištění víčka
vrutu může celý domek při velkém větru odlétnout.
Page 5
5

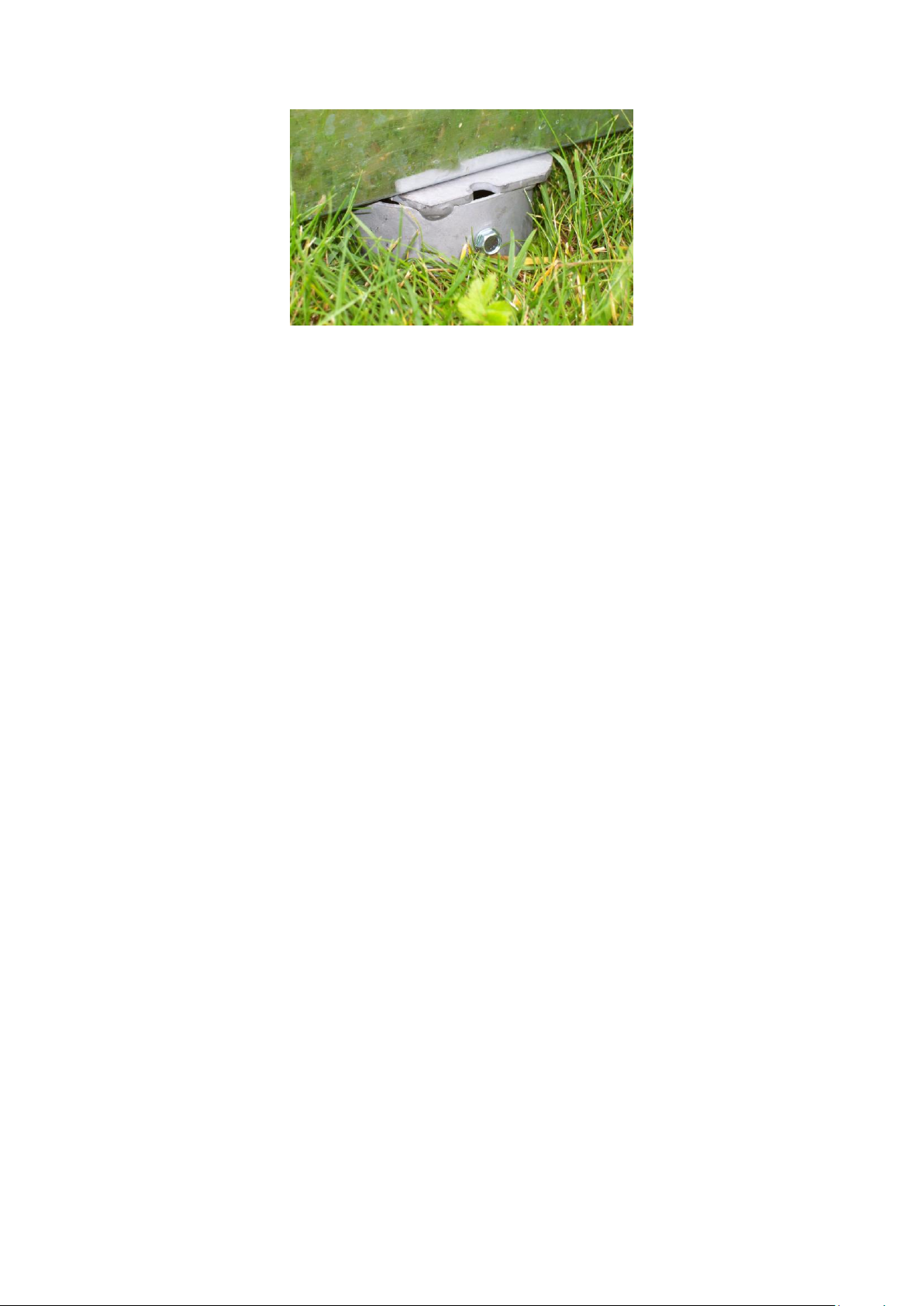

obr. 6
Údržba
Vlivem změn letních a zimních teplot může docházet k výraznému pohybu zeminy a může dojít k uvolnění zemních vrutů.
Z tohoto důvodu 2x ročně zkontrolujte pevnost zemních vrutů, v případě výraznější teplotních rozdílů zima / léto nebo
v případě intenzívnějších dešťů i častěji.
