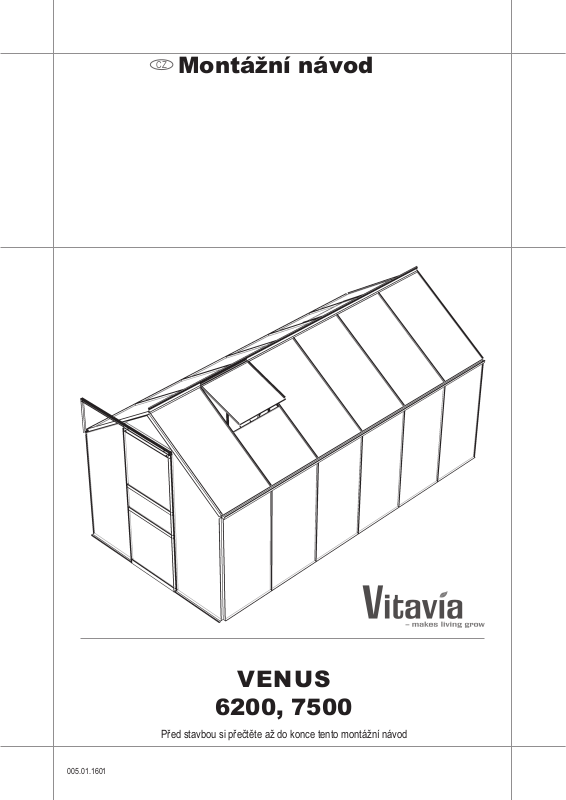

Page 1
CZ
Montážní návod
005.01.1601
VeNUS
6200, 7500
Před stavbou si přečtěte až do konce tento montážní návod
Page 2

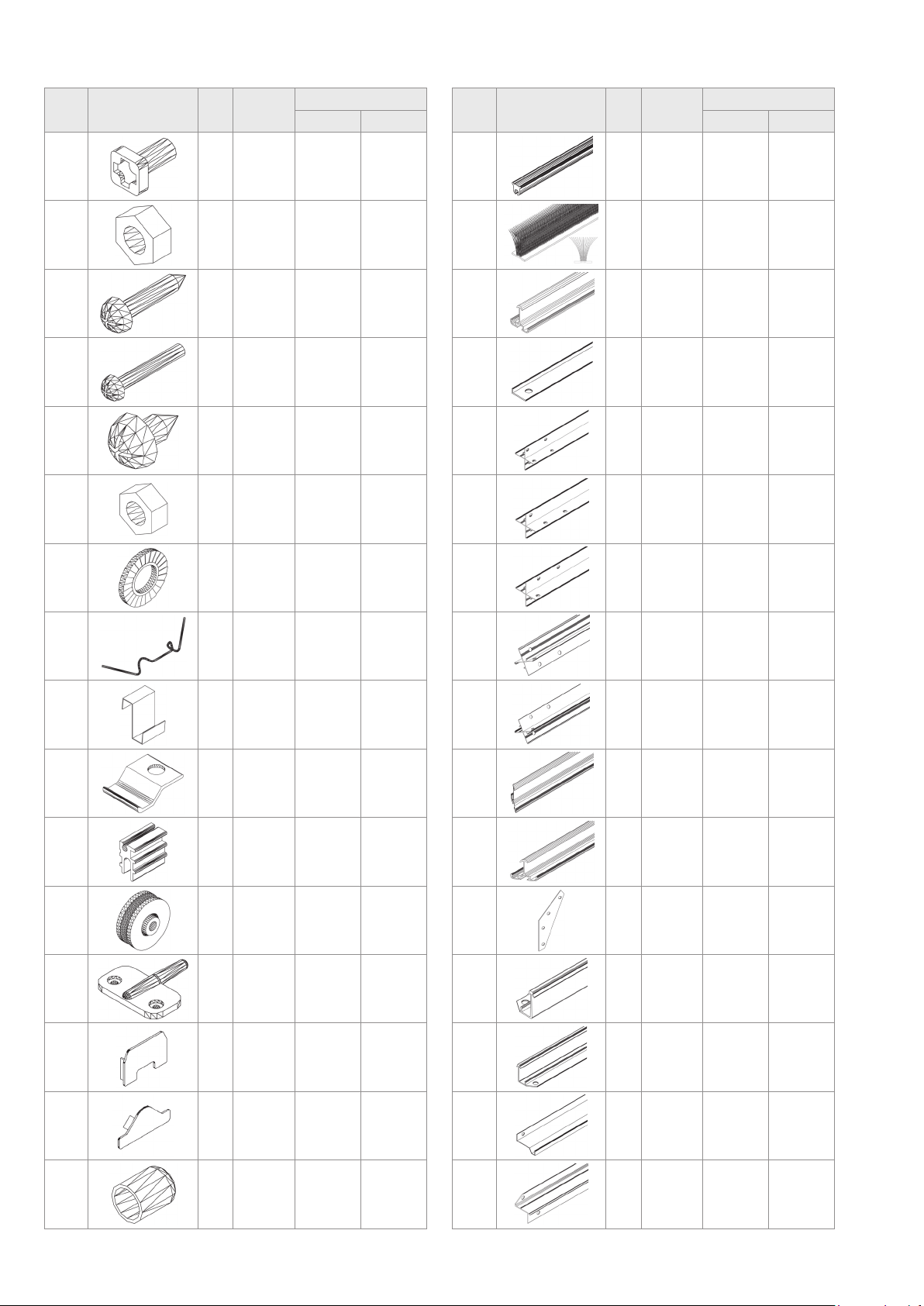

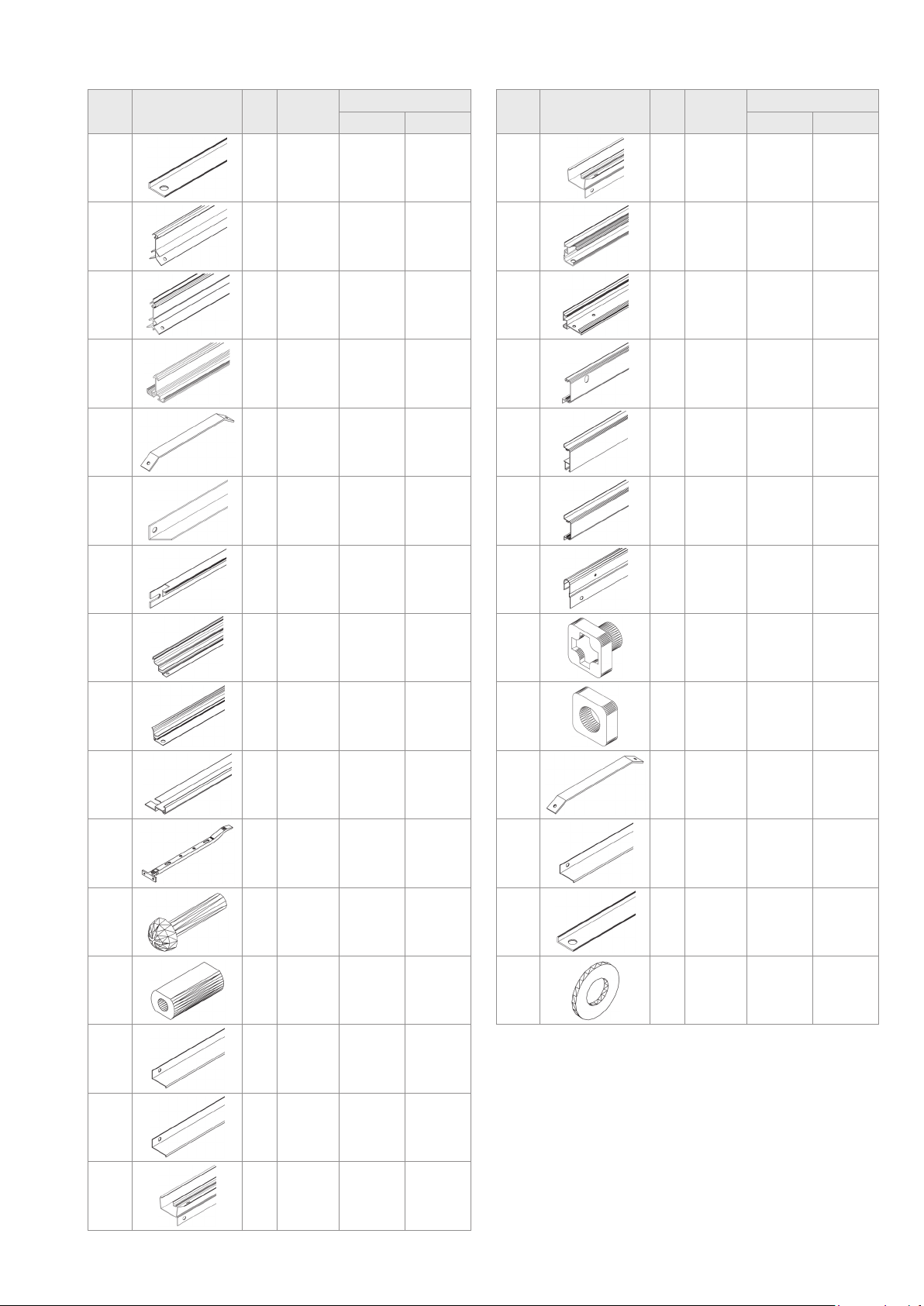

díl č.
obrázek
krok
rozměr
mm
množství
6200 7500
díl č.
obrázek
krok
rozměr
mm
množství
6200 7500
1001
1002
1003
1005
1006
1007
1009
1-6 M6 x 12 130x 163x
1-6 M6 131x 164x
5 3.5 x 16 16x 16x
4 M6 x 40 1x 1x
6 3.5 x 6 12x 12x
5 M4 2x 2x
5 ø8/4 2x 2x
1020
1021
1032
1035
1036
1037
1038
74000
7
84000
5 1612 2x 2x
1 1214 8x 10x
2 1854 1x 1x
2
1214 4x 4x
3
2 1154 1x 1x
2 1154 1x 1x
1x
-
1x
-
1011
1012
1013
1014
1015
1016
1017
7 70 240x 272x
7 11 60x 68x
3 20 2x 2x
5 20 2x 2x
5 ø22 2x 2x
6 40 4x 4x
4 46 4x 4x
1039
1040
1041
1042
1043
1044
1045
3 1154 1x 1x
3 1154 1x 1x
2 1665 1x 1x
2 1665 1x 1x
2
170 4x 4x
3
3 1650 1x 1x
3 1650 1x 1x
1018
1019
4 43.7 8x 8x
6 15 2x 2x
1046
1048
3 1862 1x 1x
3 630,5 1x 1x
005.01.1601
Page 3
díl č.
obrázek
krok
rozměr
mm
množství
6200 7500
díl č.
obrázek
krok
rozměr
mm
množství
6200 7500
1049
1053
1054
1055
1056
1057
1063
3 599 2x 2x
4 3106 1x -
4 3728 - 1x
4 1132,5 8x 10x
4 255 4x 5x
4 390 1x 1x
6 635 2x 2x
1331
1347
1358
1359
1360
1361
1362
1 3728 - 2x
3 1257 1x 1x
5 1614 2x 2x
5 621 1x 1x
5 621 1x 1x
5 621 2x 2x
5 613 1x 1x
1064
1065
1066
1067
1304
1310
1325
6 602 2x 2x
6 520 4x 4x
6 602 2x 2x
6 295 2x 2x
5 M4 x 18 2x 2x
4 30,4 1x 1x
1 3106 2x -
1500
1515
2056
5022
5549
6060
5 M6 x 5 2x 2x
5 M6 2x 2x
1 255 - 10x
2 1862 1x 1x
2
3
1304 8x 8x
4
4 ø12/6 1x 1x
1326
1330
005.01.1601
1 3728 - 2x
1 3106 2x -
Page 4
„NA CO SI DÁT POZOR PŘED STAVBOU SKLENÍKU“
Pozor – skleníky jsou v uzavřeném stavu (okna a dveře) testovány do rychlosti větru max 75 km/hod. Pokud zůstane otevřené okno nebo dveře, tak se
odolnost skleníku velmi výrazně sníží. Počítejte s faktem, že automatický otvírač střešního okna reaguje pouze na změnu teploty. Při větrném počasí a při vyšší
teplotě vzduchu se nemusí okno ovládané automatickým otvíračem dostatečně rychle uzavřít a může pak dojít k jeho poškození. Proto při hrozícím větru včas
(tj. předem) manuálně uzavřete i okna opatřená automatickým otvíračem!!!
Při hrozícím větru včas (tj. předem) uzavřete dveře i všechna manuálně otvíraná okna skleníku!!!
Veškerá poškození skleníku vzniklá v důsledku událostí hodnocených jako pojistné události (podle definice pojistných událostí českých
nebo slovenských pojišťoven), tj. např. extrémní krupobití, vichřice (nárazy větru), povodeň, záplava, sníh a apod. nejsou předmětem
záruky a nelze je reklamovat.
Umístění skleníku a jeho kotvení
Skleník doporučujeme umístit výhradně na místech, která nejsou vystavena většímu větru nebo nárazům větru. Rozhodně nestavte skleník na
volně otevřených prostranstvích na místě vystaveném větru.
Stavba skleníku na podezdívce:
Nepotřebujete základnu a skleník přímo přišroubujete k podezdívce. Při stavbě skleníku na klasickou zděnou podezdívku je nutné dodržet montážní postup, kde je
uvedený i doporučený rozměr podezdívky. Skleník musí být vždy k podezdívce pevně přišroubován nebo jinak pevně ukotven na několika místech.
Stavba bez podezdívky:
Skleník je možné postavit i bez klasické zděné podezdívky, ale v tomto případě je nutné dokoupit z volitelného příslušenství ocelovou základnu, která podezdívku nahradí
a konstrukci skleníku zpevní. Skleník musí stát na rovné ploše a na takovém podloží, aby vydrželo uchycení základny skleníku. Pokud máte sebemenší pochybnosti o
tom, jestli podloží udrží kotvení, postavte raději skleník jinde nebo postavte skleník na zděnou podezdívku. Ocelová základna se musí vhodným způsobem ukotvit do
země (přiloženými kolíky základnu ukotvěte k zemi, pouze když jste si absolutně jisti, že půdní podloží skleník udrží - v ČR a SR toto řešení vysloveně nedoporučujeme).
Doporučujeme např. - pod připravenými úchytnými otvory v základně (je jich celkem až 6 podle typu skleníku) připravte v zemi betonové kotvy, např. vykopejte díru
o hloubce cca 40 cm, umístěte do ní PVC odpadní rouru Ø 100 mm a v délce 40 cm a okolo roury zvenku zasypte zeminu. Potom do prázdné roury nalijte beton. Do
zaschlého betonu pak základnu skleníku jednoduše pomocí šroubů a hmoždinek (nejsou obsahem balení) v úchytných místech ukotvíte (v místech určených pro
kolíky). Případně využijte zemní vruty z příplatkového příslušenství.
Skleník nikdy nestavte na písčitých půdách – byl by problém s ukotvením skleníku.
Skleník se s ocelovou základnou se musí vzájemně spojit (spojovací šrouby nemusí být obsahem balení – liší se od modelu).
Skleník nelze nechat volně položený na zemi bez ukotvení!!
Během montáže doporučujeme používat ochranné pomůcky (pracovní oděv a obuv, pevné pracovní rukavice, případně ochranné brýle). Hliníkové profilové lišty mohou
mít ostré hrany. Skleník stavte pouze za denního světla nebo při velmi dobrém umělém osvětlení.
Montáž skleníku neprovádějte ve větru, za deště nebo za bouřky. Pozor – vyvarujte se kontaktu hliníkových lišt s vedením elektrického proudu. Bezpečně a ekologicky
zlikvidujte všechny plastové obaly a chraňte je před dětmi. Skleník musí stát na rovné ploše. Během výstavby se o skleník neopírejte a nepřesouvejte ho. Zabraňte dětem a
zvířatům v přístupu na místo montáže, protože hrozí nebezpečí jejich poranění. Skleníky i pavilony doporučujeme stavět ve dvou osobách. Nesnažte se skleník sestavit,
jestliže jste unaveni, pod vlivem alkoholu nebo léků nebo trpíte-li závratí. Při používání žebříku se ujistěte, že dodržujete bezpečnostní upozorněni výrobce. Používáte - li
elektrické nářadí, dodržujte návod k obsluze výrobce (při utahováni zohledněte extrémní měkkost hliníkových šroubů a matic). Doporučujeme všechny hliníkové šrouby
utahovat ručně a před montáží lehce potřít závity šroubů vazelínou – jinak po utažení při potřebě opětného povolení nelze šrouby lehce povolit a zničí se závit (nebo se
ukroutí hlavička šroubu).
Ve skleníku neskladujte horké předměty jako např. právě použitý zahradní nebo jiný gril, pájecí lampu, rozpálené jiné elektri cké či plynové spotřebiče nebo rozpálenou
benzinovou zahradní sekačku. Než začnete s kotvením podlahy, ujistěte se, že na zemi a v zemi pod plánovanou stavbou nejsou žádné viditelné ani skryté kabely nebo
trubky apod. Pozor na elektrické kabely např. od zahradních sekaček, čerpadel a podobně. Dodržujte místní předpisy a smluvní závazky (např. na pronajatých pozemcích).
Všeobecná upozornění
Skleník se skládá z mnoha dílů, proto si na celou montáž rezervujte minimálně celý půlden. Skleník doporučujeme stavět ve dvou osobách.
Než začnete sestavovat váš skleník, ujistěte se, že všechny součásti uvedené v tomto návodu, jsou obsaženy v balení. Jednotlivé díly předem překontrolujte a přehledně a
přístupně rozložte. Je důležité, abyste jednotlivé součásti nepomíchali. Pokud některá z částí skleníku chybí, v žádném případě skleník nestavte a ihned kontaktujte
svého dodavatele (na případná poškození nekompletního skleníku jakýmkoliv počasím se nevztahuje záruka). Uchovávejte všechny male součásti (šrouby, matky apod.)
v připravené misce, aby se neztratily. Pro skleník si zvolte slunné a rovné místo bez převislých objektů. VELMI DŮLEŽITÉ – pro verzi skleníku s polykarbonátovými
deskami - strana s bílou nebo popsanou barevnou folií (nebo i bez fólie, ale s nálepkou označující UV chráněnou stranu) musí být v každém případě umístěna směrem
ven; strana bez nápisů s čirou nebo namodralou folií (nebo i bez folie a bez nálepky) směrem dovnitř skleníku. Folie (nálepku) těsně před montáží odstraňte.
Doporučujeme ihned po stavbě skleník zahrnout do pojistky vaší nemovitosti.
Bezpečnostní upozornění
Péče a údržba
K čištění skleníku používejte pouze a výhradně slabý mýdlový roztok a jemný hadřík. Po umytí skleník opláchněte čistou vodou. Nepoužívejte čisticí prostředky
obsahující chemická rozpouštědla nebo prostředky na bázi lihu a alkoholu (např. Iron nebo Okenu). Pozor na poškrábání špinavým hadrem nebo špinavou houbou.
Materiál skleníku nesmí přijít do kontaktu s chemickými čistidly a rozpouštědly, s chemikáliemi typu benzin (vč. technického), aceton, toulen, chlor (např. Savo), terpentýn,
ředidla na barvy (např. rada S 6xxx), apod. Při použití čistidel a organických rozpouštědel dojde vždy ke zničení polykarbonátového skla.
POZOR – polykarbonátové desky nelze natírat žádným nátěrem nebo barvou (i když dodavatel barvy tvrdí, že jde o produkt kompatibilní s polykarbonátem). Natření
desek znamená okamžitou ztrátu záruky a jistotu brzkého poškození desek a následně celého skleníku.
• ZBAVUJTE PRAVIDELNĚ STŘECHU LISTÍ A NEČISTOT
• PRŮBĚŽNĚ KONTROLUJTE, ZDA UKOTVENÍ DO ZEMĚ PEVNĚ DRŽÍ
• POKUD METEOROLOGOVÉ OHLÁSÍ VĚTRNÉ DNY, MUSÍ BÝT U SKLENÍKU BEZPODMÍNEČNĚ PEVNĚ UZAVŘENÉ DVEŘE I VENTILAČNÍ OKNA
• POZOR PŘI HROZÍCÍM VĚTRU (NAPŘ. PŘED BOUŘKOU NEBO PODLE PŘEDPOVĚDI POČASÍ) MANUÁLNĚ IHNED UZAVŘETE I VENTILAČNÍ OKNA
OPATŘENÁ AUTOMATICKÝM OTVÍRAČEM (PŘÍPLATKOVÉ PŘÍSLUŠENSTVÍ)
• V ZIMĚ PRAVIDELNĚ ZBAVUJTE STŘECHU SKLENÍKU SNĚHU NEBO STŘEŠE DODEJTE DOSTATEČNOU PODPORU, ABY UDRŽELA VÁHU SNĚHU –
ZEJMÉNA PŘI VĚTŠÍCH PŘÍVALECH SNĚHU
• NA ZIMU ZE SKLENÍKU ODMONTUJTE AUTOMATICKÝ OTVÍRAČ OKNA (PŘÍPLATKOVÉ PŘÍSLUŠENSTVÍ) A USKLADNĚTE JEJ PŘI TEPLOTÁCH
VYŠŠÍCH NEŽ 0OC (MRÁZ MŮŽE OTVÍRAČ POŠKODIT)
Page 5
SICHERHEITSVORvEHRUNGEN
CS
1. PŘED MONTÁŽÍ SKLENÍKU SI PEČLIVĚ PŘEČTĚTE TYTO INSTRUKCE.
2. Ostré hrany a rohy mohou způsobit zranění. Proto při manipulaci s hliníkovými proly, se sklem či polykarbonátovými tabulemi vždy noste
ochranné brýle, rukavice, boty a přilbu. Rozbité sklo představuje bezpečnostní riziko – vždy ho ihned bezpečně odkliďte.
3. Zakoupený výrobek je určen pouze pro pěstování rostlin a měl by být užíván pouze k tomuto účelu. Při užívání k jinému účelu přebírá plnou
zodpovědnost majitel.
4. Doporučujeme, aby tento výrobek sestavovali dva lidé.
5. Pokud se při sestavování skleníku, při vkládání skla nebo polykarbonátových tabulí setkáte s obtížemi, kontaktujte svého dodavatele – v žádném
případě nepoužívejte sílu!
Bezpečnostní Varování
Pokyny K Sestavení
VOLBA UMÍSTĚNÍ
Vždy se snažte pro umístění vašeho skleníku
volit slunné místo, chráněné před větrem.
Skleník je odolný větru do rychlosti větru 75
km/hod.
Pozor – při zasklení polykarbonátem (hladký a
lesklý plast) může ve velmi ojedinělých
případech při dopadu slunečních paprsků
docházet ke vzniku odlesků a tím teoreticky k
obtěžování sousedů.
DŮLEŽITÉ
Než začnete sestavovat váš skleník, ujistěte
se, že všechny součásti uvedené v tomto návodu, jsou obsaženy v balení.
Abyste lépe identikovali a překontrolovali
jednotlivé části, vyndavejte je, prosím, z kra-
bice po jednom.
Je důležité, abyste jednotlivé součásti nepomíchali.
Pokud některá z částí skleníku chybí, skleník
nestavte a kontaktujte svého dodavatele.
Pokud vlivem počasí dojde k poškození
skleníku, který nebyl ve chvíli poškození zcela
dokončen, nemusí být uznána záruka.
Matky (1002) – maximální utahovací moment 3Nm.
POMŮCKY NEZBYTNÉ K SESTA VENÍ
Šroubovák (běžný a křížový PH2), klíč na matky velikosti 10 nebo francouzský klíč,
očkoplochý klíč velikosti 10, nůž, metr, vodováha, aku vrtačka s nastavitelným utahovacím
momentem.
ÚDRŽBA
Skleník by měl být občas jemně opláchnut
vodou se saponátem nebo jiným mycím
prostředkem.
Před omytím zkontrolujte, zda použitý
prostředek nebude působit agresivně vůči
hliníku nebo sponám držícím sklo.
Pravidelně čistěte mechanismus dveří a dbejte
na to, aby v horní ani dolní kolejničce
nezůstávaly žádné nečistoty.

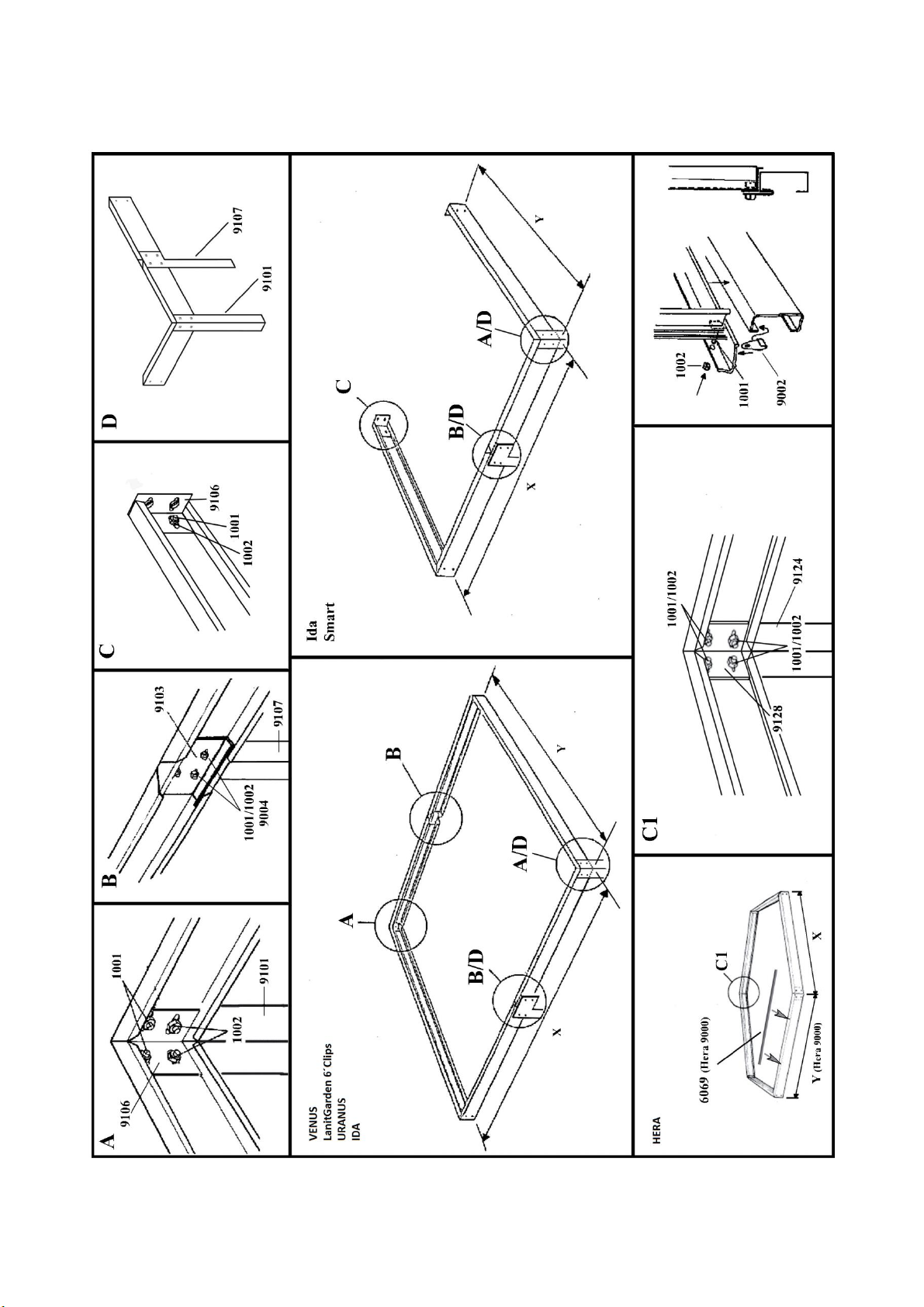

0. ZÁKLADNA
Důležité! Skleník lze postavit na klasickou
zděnou podezdívku nebo na ocelovou základnu, která podezdívku nahrazuje.
Základna skleníku musí mít přesný pravoúhlý tvar a musí být umístěna v rovině.

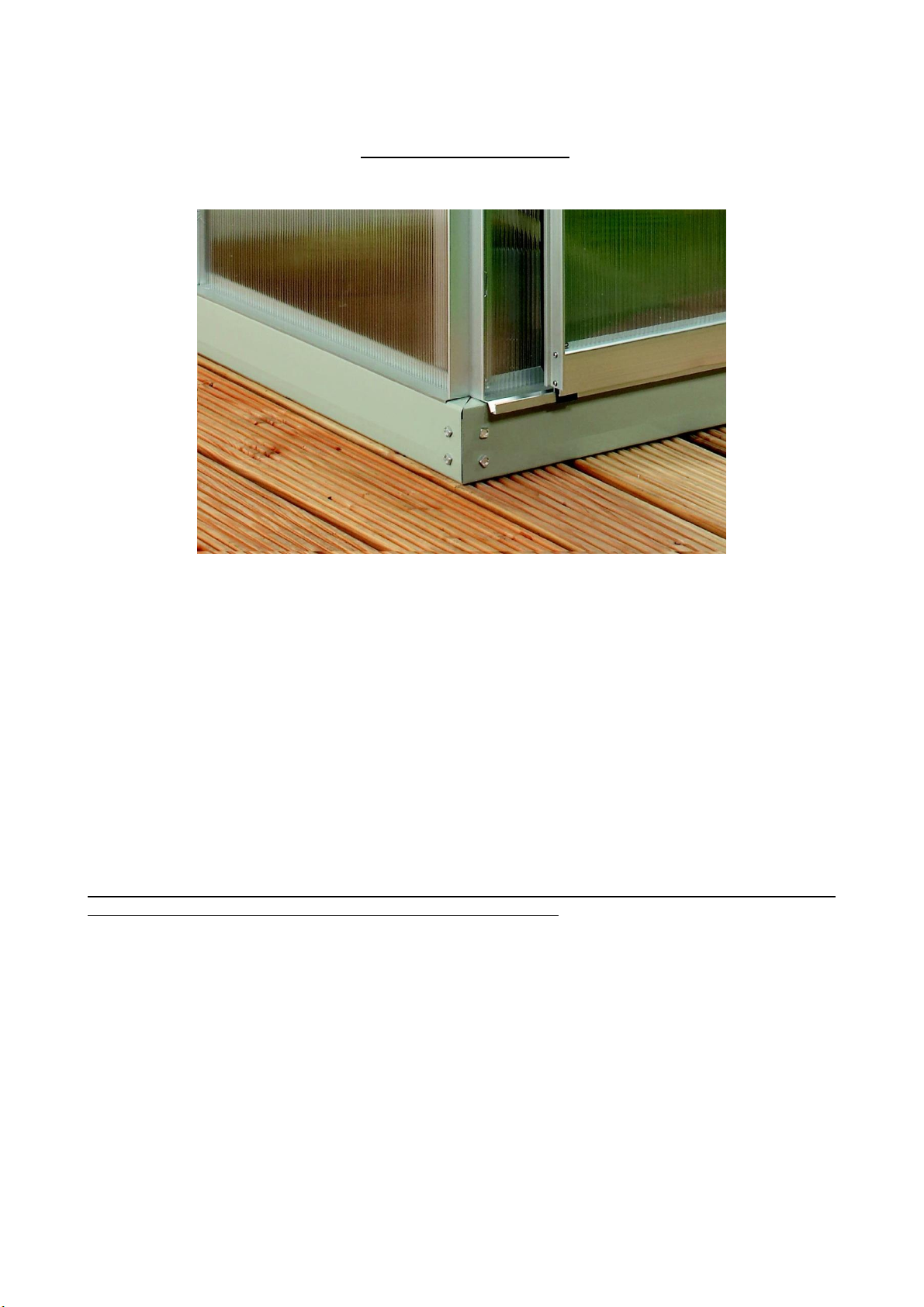

Základna z pozinkované oceli je k dispozici
jako příslušenství pro všechny modely
skleníků.
(Pozor! Doporučujeme vyvrtat díry do základových spodních hliníkových prolů skleníku i do
ocelové základny a obojí pevně spojit šrouby s
matkami (nejsou obsahem balení) umístění
šroubů naleznete v návodu na montáž polykarbonátových desek v balení s PC deskami.)

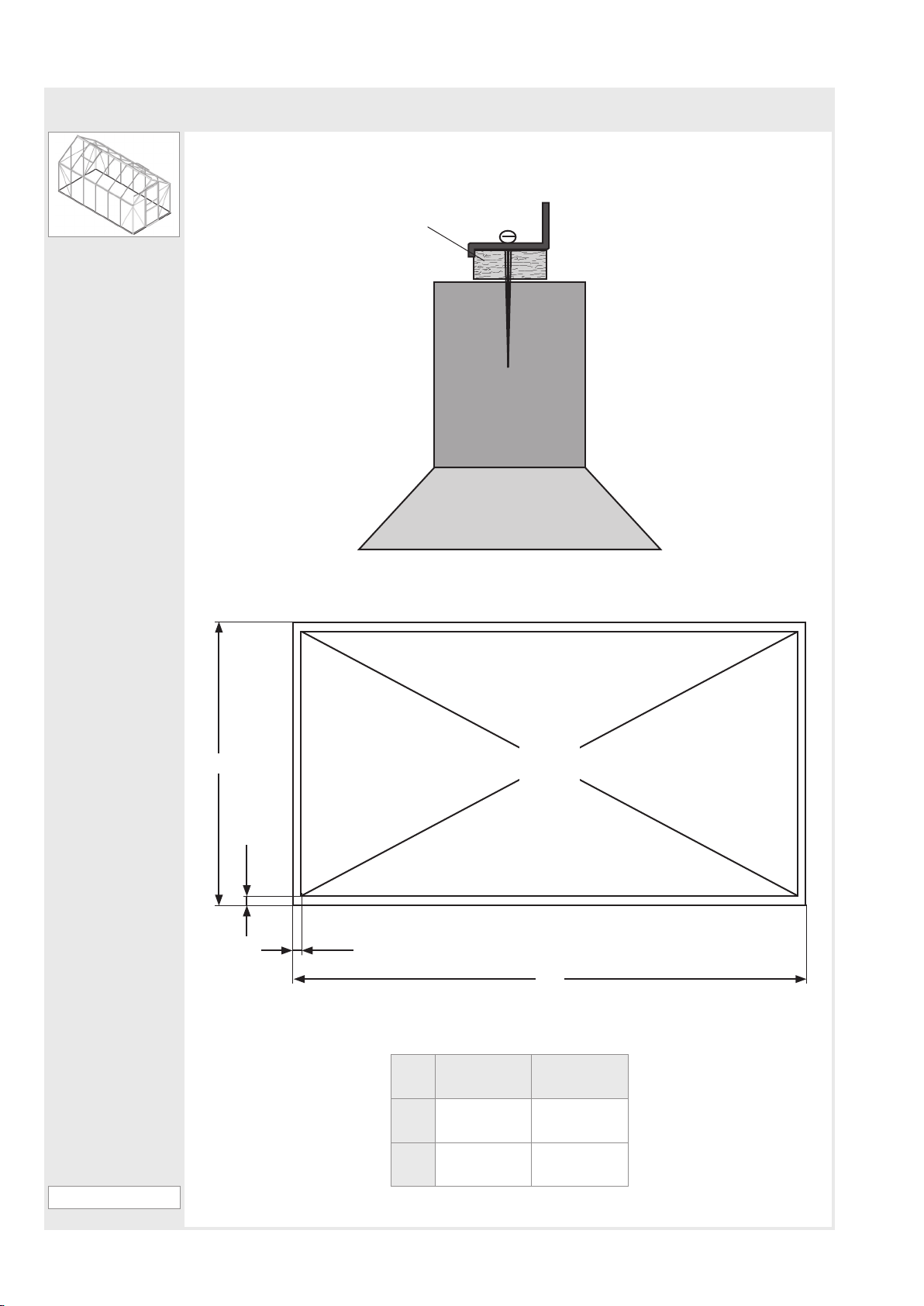

Pokud si chcete raději vybudovat vlastní
zděné nebo betonové základy, dbejte pokynů
uvedených v nákresu 0. Mezi zděnou / betonovou základnou a hliníkovou konstrukcí by měly
být umístěny alespoň 18mm vysoké a 32mm
široké dřevěné latě a měly by být k základně
připevněny 50mm dlouhými šrouby (nejsou
obsaženy v balení). – umístění šroubů naleznete v návodu na montáž polykarbonátu v
balení s PC deskami.
Všechny nákresy ukazují náhled zevnitř
skleníku, s výjimkou právě tohoto (nákres
0), který ukazuje pohled i zvenku skleníku.
Základna musí být pevně ukotvena do
země nebo do nosného povrchu.
Skleník se základnou nesmí být volně
položeny na zemi – hrozí poškození větrem
– nebo přímo „odfouknutí“ skleníku.

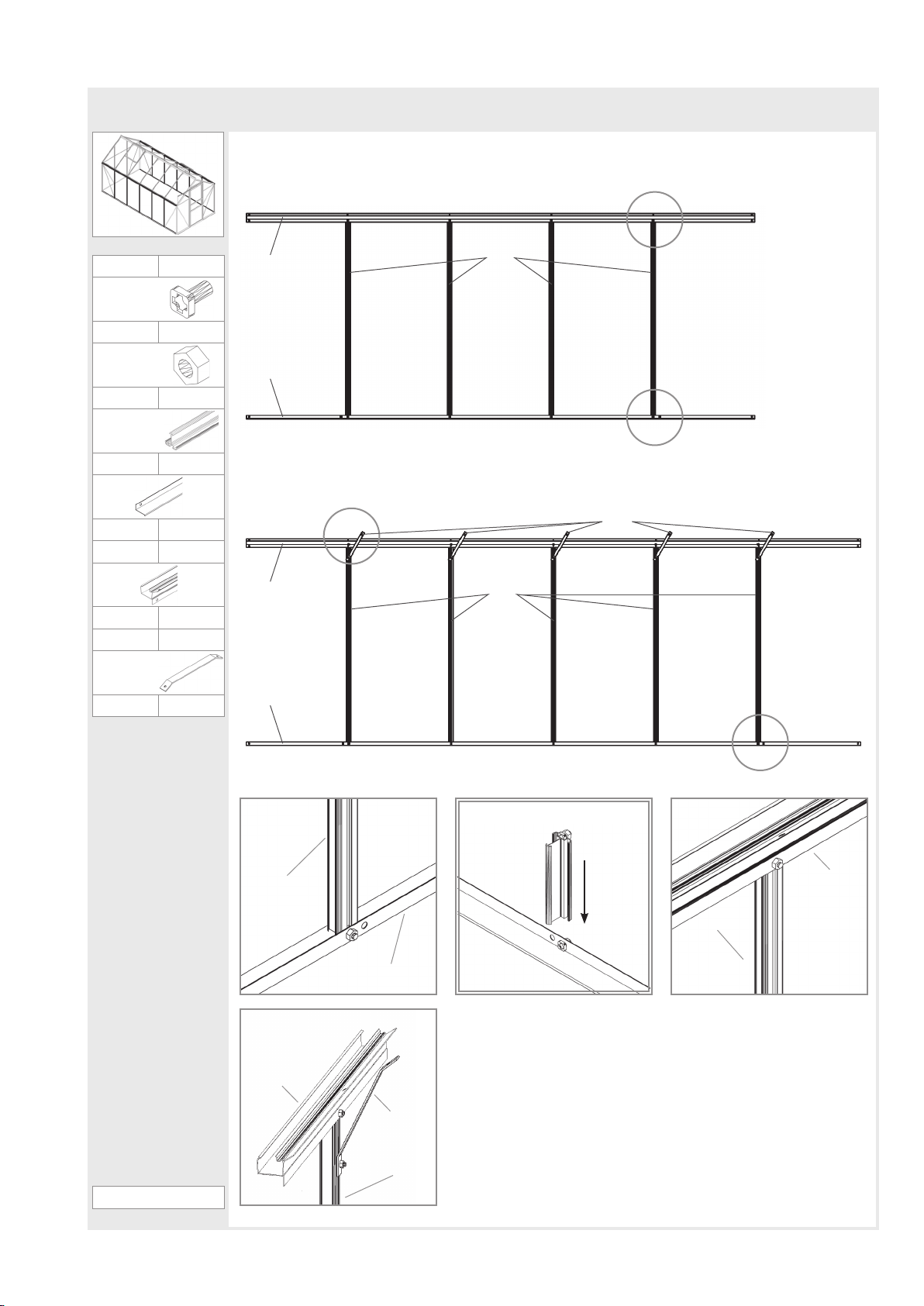

1. KONSTRUKCE STĚNY
Položte všechny části na zem a volně je spojte.
Jen pro Model 7500: V tuto chvíli musíte
také spojit každou lištu (1032) s rohovými úpony (1056) (1.3).

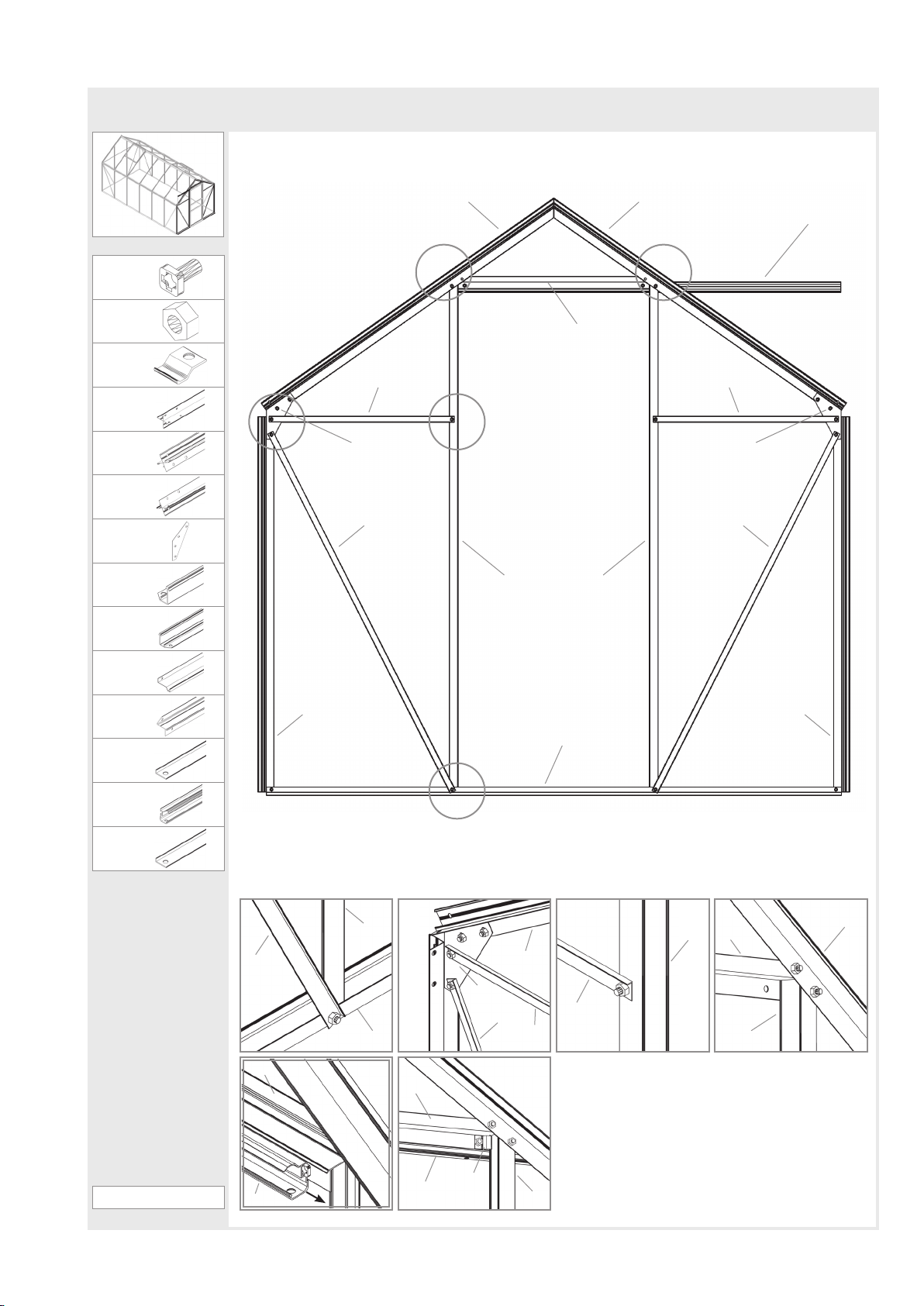

2. PLOCHÝ ŠTÍT
Položte všechny části na zem a volně je spojte.
Vložte jeden extra spojovací šroub do každé
vertikální lišty (1041 a 1042) abyste spojili
výztuhu (1035) (2.2).
3. ŠTÍT S DVEŘMI
Položte všechny části na zem a volně je spojte.
Kolejničku pro posouvání dveří (1347) spojte s
horizontální lištou (1048). Obě lišty z vnější
strany volně spojte dvěma šrouby a dvěma
matkami.
Dle směru otvírání dveří, umístěte kolejničku
(1347) na pravou nebo levou stanu.
Abyste celou konstrukci zpevnili, spojte rohové
spony (1013) s lištami, jak je ukázáno v nákresu (3.6). Ujistěte se, že hrana spony překrývá
a pevně přidržuje vertikální vzpěry (1044)
nebo (1045) stejně jako v nákresu.

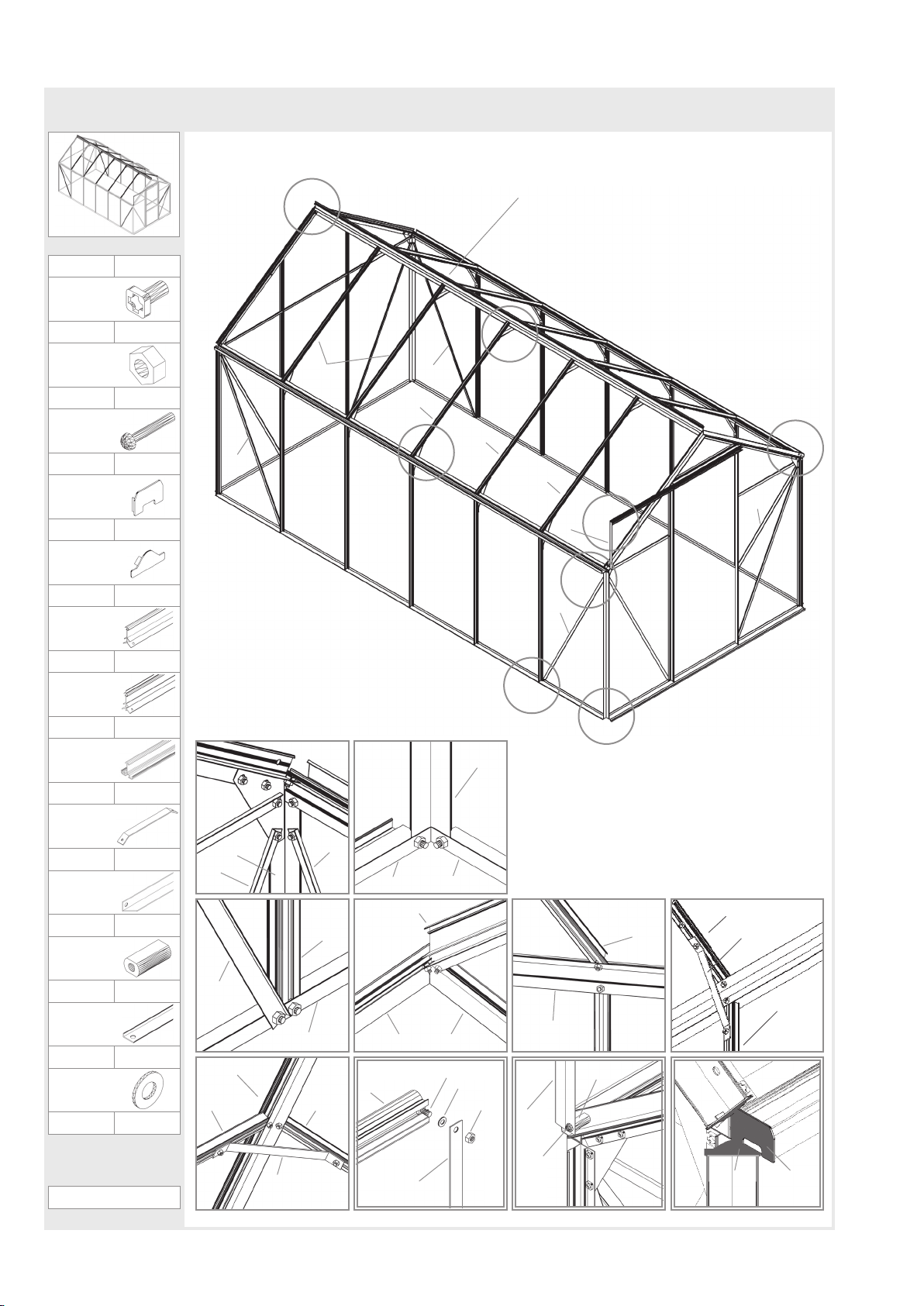

4. SPOJENÍ ODDĚLENÝCH ČÁSTÍ
Přišroubujte k sobě stěnové a koncové
součásti podle nákresů (4.1) a (4.2)
Připevněte stěnovou výztuhu (5549) mezi
okapovou a podlahovou lištou (4.1) a (4.3).
Připevněte hřebenovou lištu k oběma koncům
štítů (4.4).
Připevněte střešní lišty pro zasazení střešních
tabulí (1055) mezi okapovou (4.5) a
hřebenovou lištu (4.6). Do každé lišty (1055)
by měl být vložen jeden šroub navíc ke spojení
střešních lišt (1056). Navíc, vložte do dvou ze
střešních lišt (1055) jeden extra šroub, pro
pozdější umístění střešní ventilace.
Teď můžete pevně sešroubovat všechny
střešní lišty (1056) (4.6).
Jen pro Model 7500: Do všech střešních lišt
005.01.1601
Page 6
(1055) i ke žlabu, který je již připevněn k rohovým lištám (1056), dejte jeden šroub navíc
(4.5).
Nyní položte váš skleník na připravenou
základnu a volně ho s ní spojte.
Srovnejte a poté sešroubujte pevně skleník
tak, aby měl přesně pravoúhlý tvar a aby
všechny šrouby byly dotažené.
Nikdy šrouby neutahujte příliš!(max. 3Nm)
Připevněte podporu pro kolejničku dveří
(1057) k liště, na které budou dveře umístěny
(1347) (4.7) a štítu pomocí šroubu (1005) a
vložky (1310) (4.8).
Na konce lišt připevněte ochranné plastové
koncovky (1017) a (1018) (4.9).

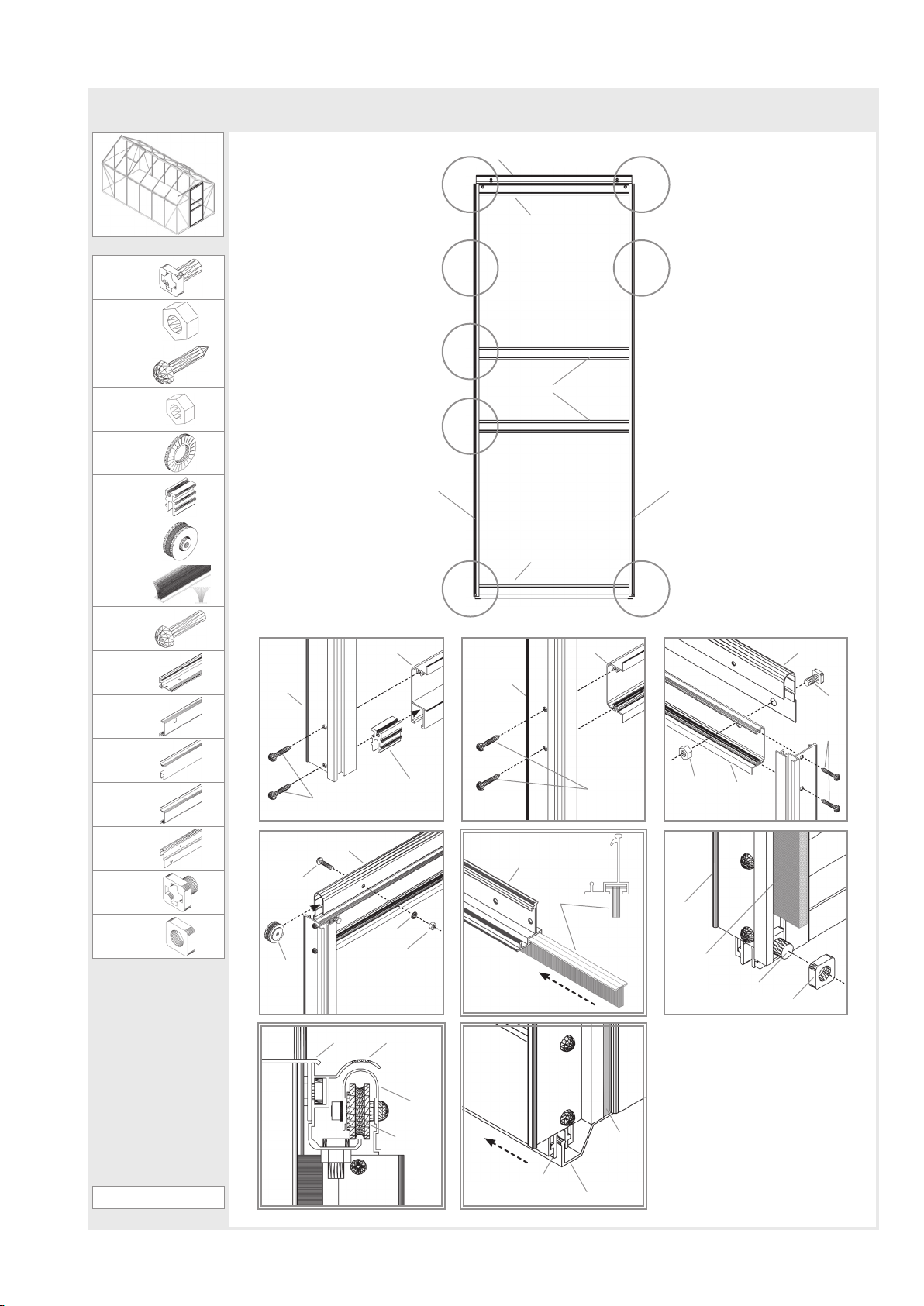

5. DVEŘE
Pozor: Nikdy nestavte dveře na jejich spodní kolejničku (1014) - zabráníte tím jejich
poškození.
Připevněte kluzáky (1014) na oba konce spodní části dveří (1360) (5.1).
Sestavte dveře podle nákresu číslo 5.
Připevněte kolečka (1015) k liště dveří (1362)
použitím šroubu (1304), podložky (1009) a
matky (1007) (5.4).
Potom lištu s kolečky (1362) připevněte k
horní liště dveří (1359) (5.3) a na obě stěnové
lišty (1358) nasuňte zarážky (1021) (5.5).
Nyní můžete kolečka dveří vsunout do horní
kolejničky (1347) (5.7). Ujistěte se, že i spodní
strana dveří je umístěna správně ve spodní
kolejničce (5.8). Jakmile budou dveře na svém
místě, připevněte na konec kolejničky (1347)
šroub a matku, které budou fungovat jako
zarážka.
Urovnejte dveře tak, aby se pohybovaly volně
bez odporu.

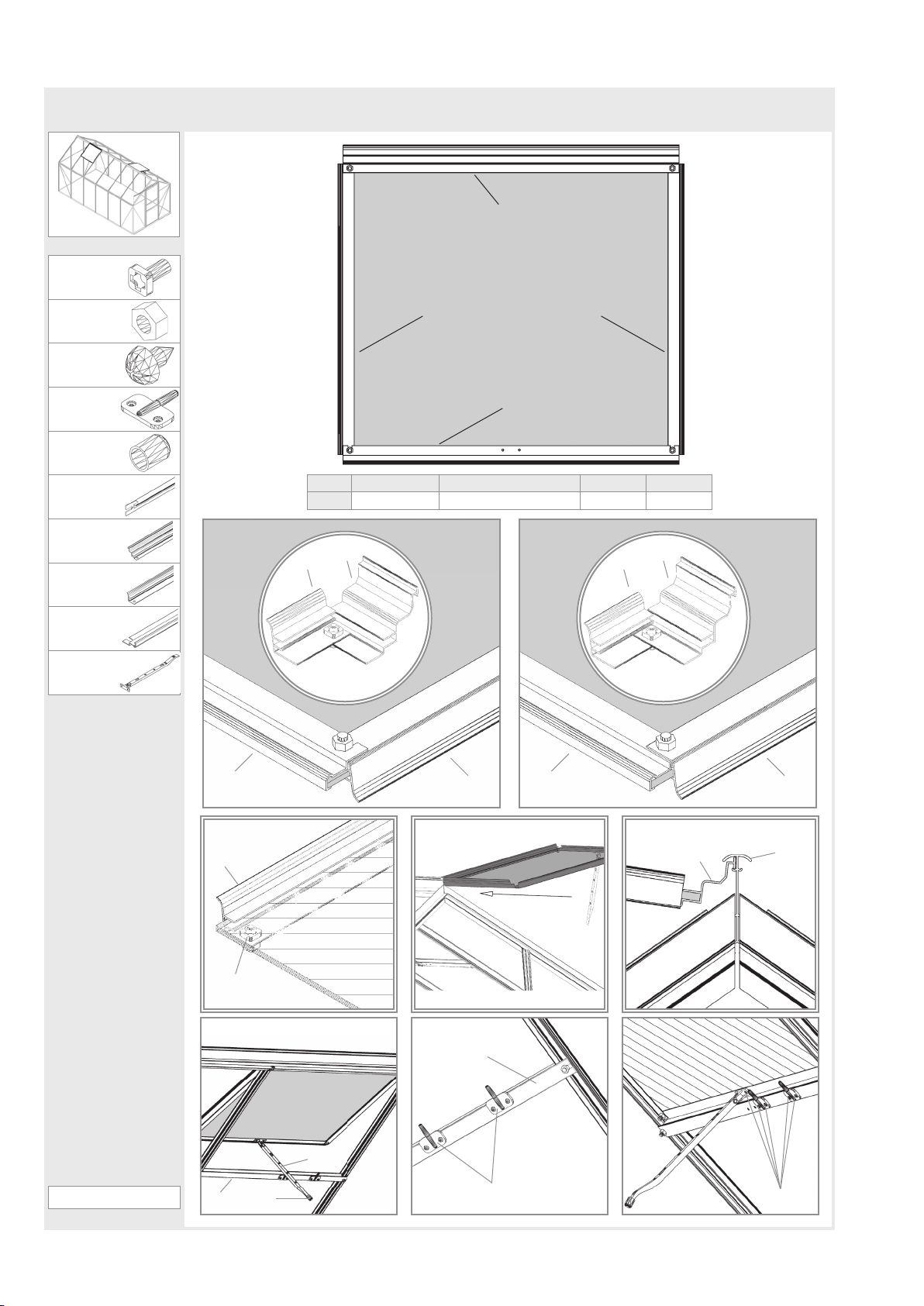

6. STŘEŠNÍ VENTILACE
Stěnové lišty ventilačního okna (1065) spojte s
horní lištou (1064), jejíž podoba závisí na
tloušťce vkládaného skla. Při tloušťce do 4mm,
postupujte podle (6.1). Při tloušťce větší než
4mm, postupujte podle (6.2).
Připravte si šrouby ke spojení se spodní lištou
(1066) do předvrtaných děr, potom vsuňte
skleněnou tabuli do bočních lišt (1065) (6.3).
Nyní připevněte spodní lištu (1066).
Před utažením všech šroubů se ujistěte, že
okno má přesně pravoúhlý tvar.
Okno umístěte jedním koncem k hřebenové
liště (6.4) a (6.5) a nechte ho zapadnout do
požadované pozice (6.6).
Připevněte okenní parapet (1063) extra šrouby
ve střešních lištách (6.7).
Otevírání okna (1067) připevněte ke spodní
liště okna (1066) pomocí šroubků (1006) (6.8).
Připevněte bezpečnostní plastovou krytku
(1019) na konec západky pro otevírání okna
(6.6)a na okenní parapet připevněte obě
okenní zarážky (1016) pomocí šroubů (1006)
(6.8).

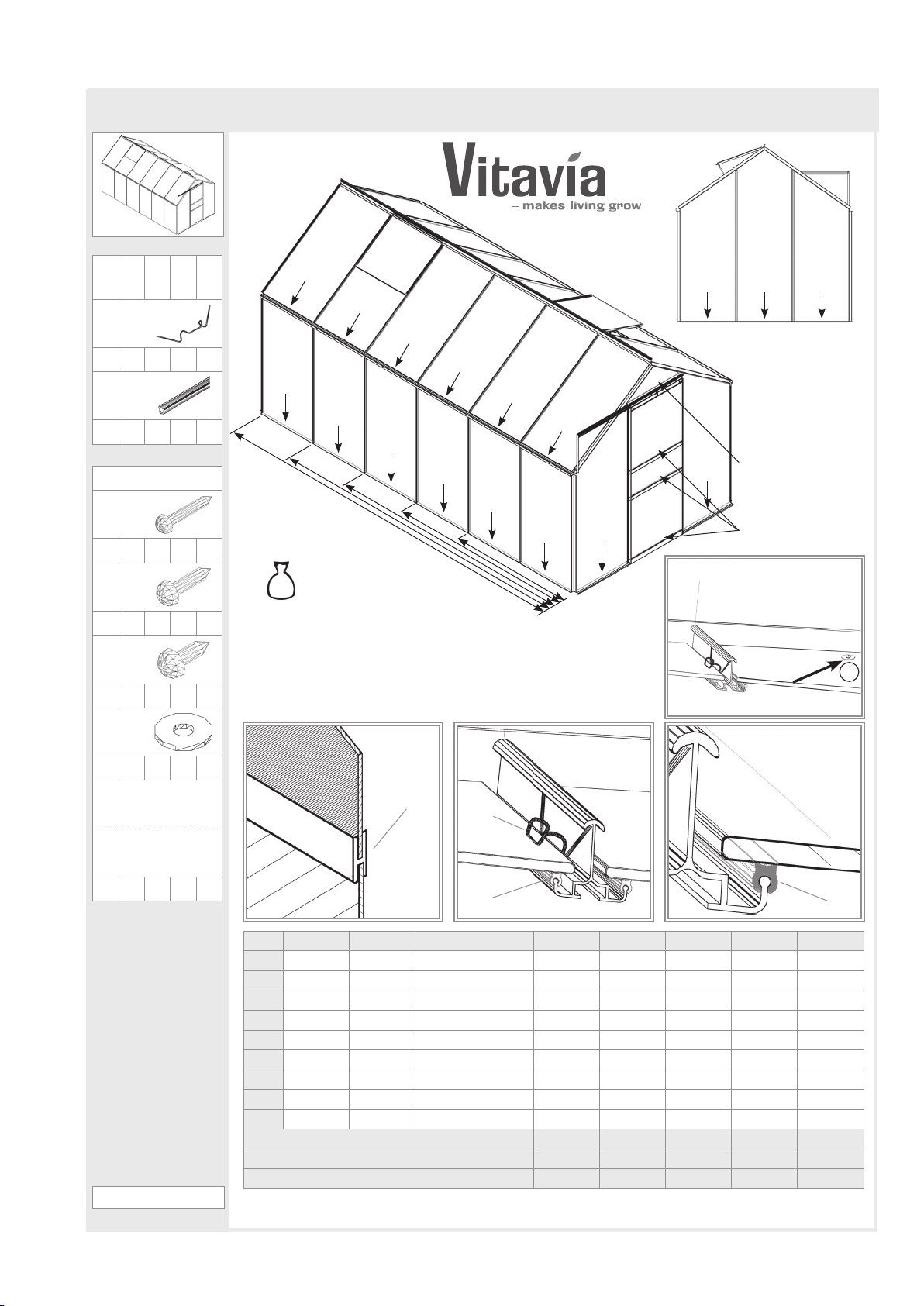

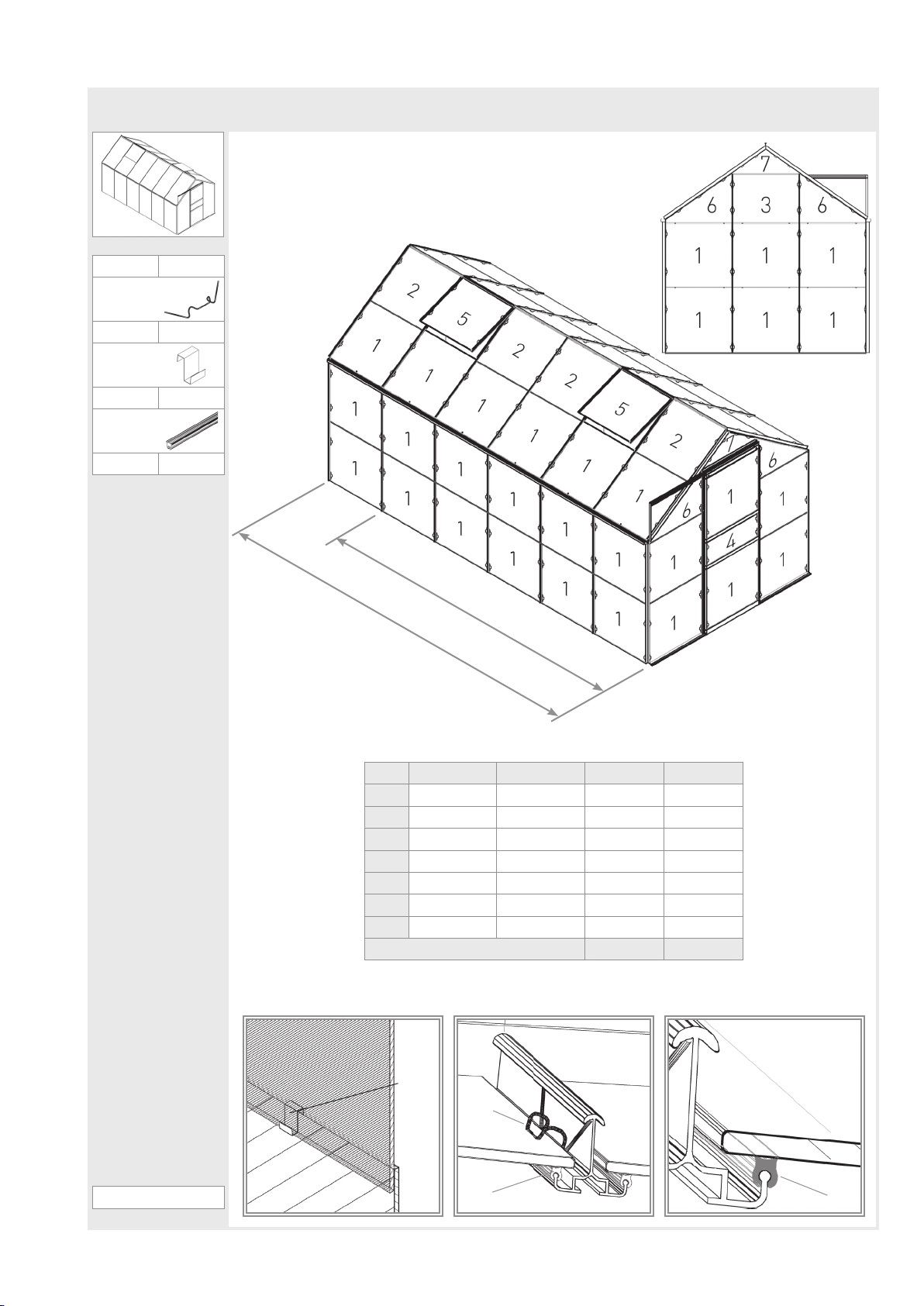

7. ZASKLENÍ ČIRÉ SKLO
Při práci se sklem dbejte zvýšené opatrnosti a
bezpodmínečně dodržujte všechny zásady
bezpečné práce. Používejte vhodné
bezpečnostní pomůcky (rukavice, štít na oči,
pevnou obuv apod.)
Pozor na pořezání od ostrých hran skleněných
tabulí.
Vmáčkněte těsnění (1020) do hliníkových lišt
(7.3) a seřízněte do požadované délky.
Na střeše začněte umisťováním skleněné tabule do konstrukce přiléhající k hřebenu
směrem dolů. Každou tabuli připevněte pomocí speciálních pružinových svorek (1011)
(7.2).
Každá následující okenní tabule by měla
vklouznout pod tabuli, která je nad ní, a mezi
všemi tabulemi musí být pružinové svorky
(1012), aby je přidržovaly (7.1). Pokračujte v
umisťování tabulí tak, jak je ukázáno v nákre-
su.
Pokud se při zasazování poslední řady tabulí
objeví problémy, ujistěte se, že tabule nad nimi
nesklouzly.
Na stěnách skleníku začněte odspodu.
Postup pokládky polykarbonátových tabulí
naleznete vložený v krabici s polykarbonátový-
mi deskami.
Při montáži PC desek nepoužívejte pryžové
těsnění pod desky č. 1020.
Toto těsnění je určeno pouze pro modely se
sklem (není do ČR dováženo) a při montáži
pod polykarbonát může způsobit popraskání
plastových desek.
Toto těsnění po montáži zůstane nevyužité.
DOKONČENÍ
Doporučujeme, abyste váš skleník na hranách
utěsnili silikonovým tmelem.
Silikonový tmel není přiložen v balení.
Uvnitř skleníku umístěte cedulku s
bezpečnostním varováním.
Na našich skladech je dále k dispozici široká
nabídka doplňků, kterými můžete váš skleník
zdokonalit. O veškerých možnostech se,
prosím, informujte u vašeho dodavatele.
BEZPEČNOSTNÍ POZNÁMKA
V případě silného větru zavřete jak dveře,
tak střešní ventilaci.
V případě silného sněžení odkliďte
sněhovou pokrývku ze střechy nebo střeše
dodejte dostatečnou podporu, aby udržela
váhu sněhu.
V zimě doporučujeme skleník vytápět (pokud v něm chcete ponechat rostliny na
přezimování).
POZNÁMKY
Pro úplnou ochranu vašeho skleníku vám
doporučujeme zahrnout ho do pojistky vaší
nemovitosti.
Při stavbě skleníku berte také v úvahu zákony
o stavebnictví, které je nutné brát v potaz v
případě stavby skleníku na určitých místech.
Přiloženou nálepku s označením modelu
skleníku po úspěšném postavení skleníku
nalepte na vnitřní stranu dveří (1362).
Tato informace je důležitá, pokud budete v
budoucnu potřebovat některé části vyměnit.
Tento návod uschovejte na bezpečném
místě pro případné pozdější použití.
Naše společnost stále zdokonaluje své výrobky, a proto si vyhrazujeme právo na změnu
uvedeného textu bez předchozího upozornění.
V případě potíži při stavbě skleníku volejte
v pracovní dny náš
HOT LINE:
tel. 739 661 428
005.01.1601
Page 7
00
30 x 20 mm
Venus
B
30 mm
30 mm
X = X
A
6200 7500
3166 mm 3788 mm
A
1922 mm 1922 mm
B
005.01.1601
Page 8
6200
11
6200 7500
1001
8x 2 15x 2
1002
8x 2 15x 2
1032
4x 2 5x 2
1325 1326
1x 2 1x 2
1330 1331
1x 2 1x 2
2x
1330
1325
7500
2x
1331
1.3
1.3
1032
1.1 /1.2
2056
1032
2056
- 5x 2
1.3
1326
1032
(7500)
1331
1325/1326
2056
1.1 /1.2
1.2 1.31.1
(6200)
1330
1032
Venus
005.01.1601
1032

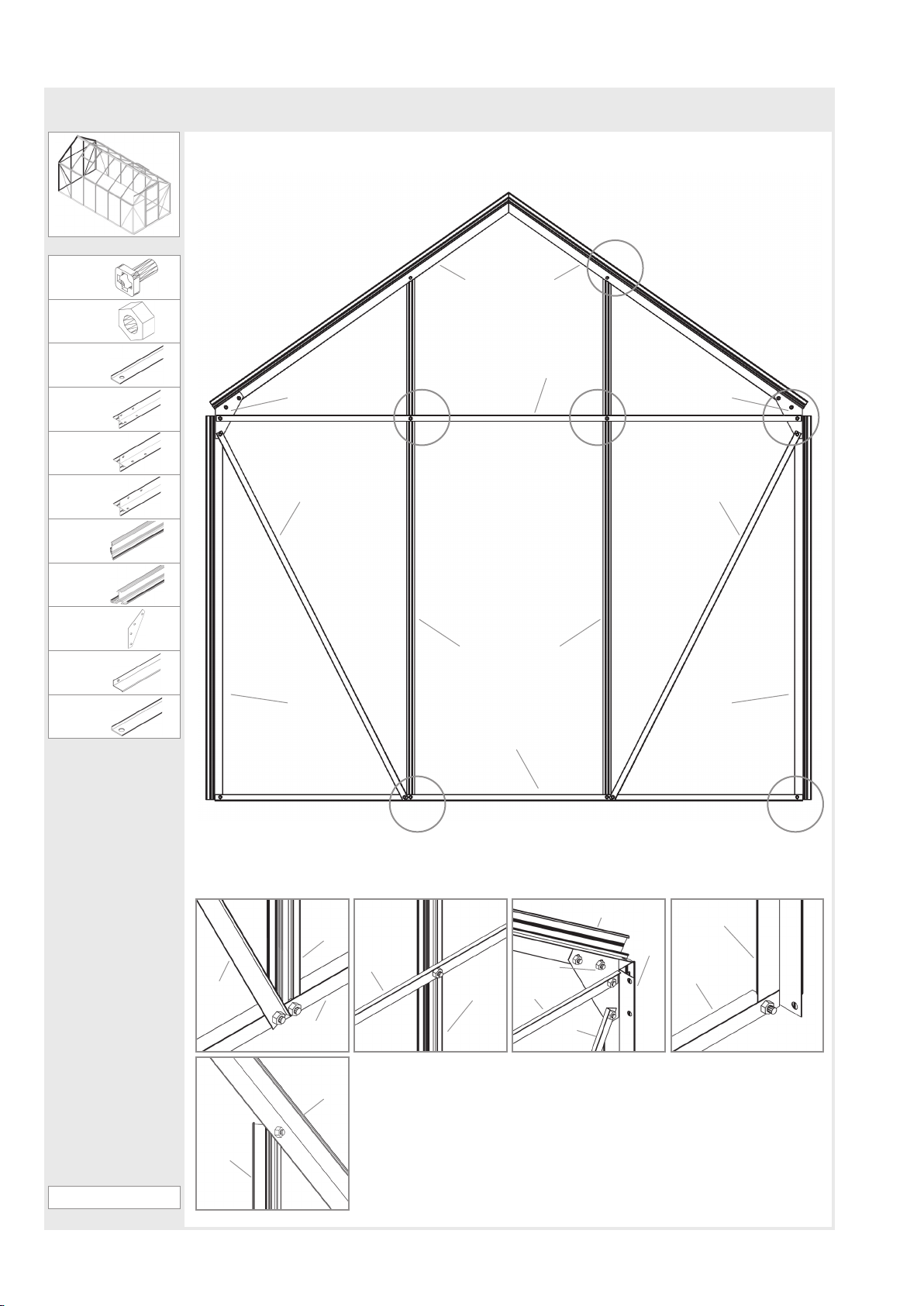

Page 9
12
1001
18x
1002
18x
1035
1x
1036
2x
1037
1x
1038
1x
1041
1x
1042
1x
1043
2x
5022
1x
5549
2x
2.5
1037 1038
1035
10431043
2.2
5549
1041 1042
1036 1036
5022
2.2
5549
2.3
Venus
CASTOR
5549
1042
2.1 2.4
2.2 2.4
2.1 2.3
1041
1035
1041/1042
5022
2.5
1038
1043
1035
1038
5549
1036
1036
5022
005.01.1601
Page 10
13
1039 1040
1347
1001
20x
1002
20x
1013
2x
1036
2x
1039
1x
1040
1x
1043
2x
1044
1x
1045
1x
1046
1x
1048
1x
1049
2x
3.5
1048
3.2
1043
5549 5549
1036 1036
3.3
1044 1045
1046
3.4 /
3.6
10491049
1043
1347
1x
5549
2x
Venus
5549
1048
1347
3.1 3.2
1044
1046
3.5
1048
1347
3.1
1043
1013
5549
1039
3.3 3.4
1049
1049
3.6
1045
1044
1048
1040
1045
005.01.1601
Page 11
14
6200 7500
1001
53x 69x
1002
54x 70x
1005
1x 1x
1017
4x 4x
1018
8x 8x
1053
5549
4.4
1055
1055
5549
4.5
1055
4.6
1053
1054
1055
1057
5549
4.9
5549
4.7
4.1
4.8
1x -
1054
- 1x
1055
8x 10x
1056
4x 5x
1057
1x 1x
1310
1x 1x
5549
4x 4x
6060
1x 1x
5549
5549
1053/1054
1055
1036
5549
1032
1325/1326
1055
4.3
4.1
4.2
1046
1053/1054
4.4 4.5
4.3
1037 1038
4.6 4.8
4.7
1347
1036
1325/1326
1330/1331
1001
6060
1002
1057
1310
4.2
1055
4.9
1055
2056
(7500)(6200)
1032
4.5
Venus
1056
1005
1018 1017
1057
005.01.1601
Page 12
15
1362
1001
3x
1002
3x
1003
16x
1007
2x
1009
2x
1014
2x
1015
2x
1021
2x
1304
2x
1358
2x
1359
1x
1360
1x
1361
2x
5.1
1358
1003
1360
1014
1358
5.4
5.7
5.5
5.2
5.2
5.1
5.6
5.8
5.2
1358
1359
1361
1360
1361
1003
5.5
5.6
5.3
1358
1002
1359
1362
5.3
1001
1003
1362
1x
1500
2x
1515
2x
Venus
005.01.1601
5.4
1015
1304
1362
1348
1009
1347
1007
1362
1015
5.7
5.5
5.8
1358
5.6
1021
1358
1021
1500
1515
1021
1014
1346
Page 13
1001
4x 2
1002
4x 2
1006
6x 2
1016
2x 2
1019
1x 2
1063
1x 2
1064
1x 2
1065
2x 2
16
1064
1065
5
1066
Art. No. mm 6200 7500
5
6.1 6.2
1065
3679491 600 x 544 2x 2x
1064
1065
1065
1064
1066
1x 2
1067
1x 2
1066
6.3
1065
6.6
1001
6.4
6.7
1063
1066
6.5
6.8
1064
10651065
1053
1054
Venus
1063
1019
1067
1016
1006
005.01.1601
Page 14
6200 7500
1011
236x 268x
1012
58x 66x
1020
1x 1x
1
7 - sklo
7500
6200
No. mm 6200 7500
1
2
3
4
5
6
7
3679011 610 x 610 42x 48x
3679411 610 x 544 8x 10x
3679421 610 x 467 1x 1x
3679552 610 x 229 1x 1x
3679491 600 x 544 2x 2x
3679441 610 x 464/38 4x 4x
3679451 610 x 20/234/20 2x 2x
Total 60x 68x
Venus
005.01.1601
1012
7.1
7.2
1011
1020
7.3
1020
Page 15
1
7 - PC
2500
3800
5000
6200
1011
144x176x208x236x268x
1020
1x 1x 1x 1x 1x
*
015140
(3.5x19)
9x 11x 13x 15x 17x
015141
(3.5 x 13)
4x 6x 8x 10x 12x
015142
(3.5 x
9.5)
4x 4x 4x 4x 4x
G
7500
015141
A
015140
7500
1x
369705
A
015140
6200
}
D
015141
5000
H
A
015140
015141
G
015140
3800
A
015141
G
A
015140
2500
015141
G
A
015140
015141
G
H
BL
015140
E
D
D
BL
015140 015140 015140
F
BR
015142
015140
PC4
C
015142
BR
X=1: 015140
X=2: 015141
X=3: 015142
x
11 / 4
17x 21x 25x 29x 33x
VENUS PC
PC1
PC2
B / C
24674
24686
1011
A
1020
4 mm 6 mm mm (E3mm) 2500 3800 5000 6200 7500
369423 3694231 610 x 1208
A
369860 369930
BL
369861 369931
BR
369864 369934 610
C
369426 3694261 610 x 610 3x 3x 3x 4x 4x
D
369441 3694411
E
369442 3694421
F
369424 3694241 610 x 1142 3x 5x 7x 8x 10x
G
369430 369430
H
(4mm) 600 x 544 1x 1x 1x 2x 2x
Set 4mm 3694014 3694024 3694034 3694044 3694054
Set 6mm 3696014 3696024 3696034 3696044 3696054
610 x 1233 / 1660
610 x 1660 / 1233
1889
x
1675
610 x 228,5
610 x 20 / 234 / 20 1x 1x 1x 1x 1x
1675
/
/
4x 6x 8x 10x 12x
2x 2x 2x 2x 2x
2x 2x 2x 2x 2x
1x 1x 1x 1x 1x
1x 1x 1x 1x 1x
PC3
1020
005PC.01.1607
041PC.01.1607
Page 16
Pokládka polykarbonátových desek
Při montáži PC desek nepoužívejte pryžové těsnění pod desky č. 1020
Toto těsnění je určeno pouze pro modely se sklem (nejsou do ČR dováženy) a při montáži pod polykarbonát může způsobit popraskání plastových
desek. Toto těsnění po montáži zůstane nevyužité.
Montáž komůrkových desek z polykarbonátu
Potřebujete pracovní rukavice. Jednotlivé díly mohou být ostré. Ověřte si, že souhlasí počet desek polykarbonátu v balení, a že desky jsou
nepoškozené a nepoškrábané. Pokud ne, tak skleník vůbec nestavte a problém ihned řešte u svého dodavatele nebo na našem HOT LINE.
DŮLEŽITÉ!! Desky mají jednu stranu opatřenou ochranným UV filtrem – strana je označena nálepkou nebo páskou nebo má bílou případně
potištěnou folii – tato strana musí být namontována směrem ven. Strana s čirou nebo namodralou folií (nebo bez folie, pásky) musí být
namontována směrem dovnitř do skleníku. Folie těsně před montáží odstraňte.
Desku přiložte podle plánu do příslušného otvoru a zajistěte pružnou sponou v místech viz obrázek na této straně (číslo dílu 1011).
Montáž desek ukončíte jejich prošroubováním přiloženými šrouby v místě podle obrázku. Místa šroubků jsou na obrázku označena jejich číslem.
Otvory pro šrouby musíte v konstrukci předvrtat vrtákem o průměru 2 mm – díry nejsou předvrtány. Přiloženu podložku vložte mezi hlavu šroubu a
polykarbonát.
Pozor - při montáži PC desek nepotřebuje plechové sponky (ve tvaru S – číslo dílu 1012), které jsou určeny pouze pro montáž klasického skla. Po
montáži zůstanou tyto sponky nevyužité.
Pozor – PC deska do střešního větracího okénka má vždy sílu 4mm.
Page 17
Ocelová základna
Návod na montáž – CZ
Při práci používejte ochranné pomůcky a dodržujte předpisy bezpečnosti práce.
--------------------
Nestavte skleník na větrném a exponovaném místě. Hrozí jeho poškození. Skleníky jsou odolné rychlosti větru do
75km/hod. Ideální je slunné místo „za větrem“.
Doporučujeme skleník zahrnout do pojistky nemovitosti.
Umístění musí být na rovném a pevném podloží.
Každá strana a roh základny musí být pevně a bezpečně ukotven v zemi pomocí kotev (9101, 9107 & 9124).
Pokud je podloží vydlážděno, vyvrtejte otvory skrz základnu a dláždění a připevněte základnu pomocí šroubů a
hmoždinek (nejsou součástí balení).
Na hliněném nebo nepevném podloží je vhodné upevnit kotvy (9101, 9107 & 9024) do betonových kapes (viz
upozornění na straně č. 3 – odstavec „Umístění skleníku a jeho kotvení“).
Použijte spony (9002) na stranách a zakončete jimi střední spoje skleníku a rohové spojení stran.
Pokud skleník musí stát na větrném a nechráněném místě (pokuste se však větrným místům vyhnout), sešroubujte
navzájem ještě základnu se spodními základními profily skleníku pomocí šroubů s matkami (otvory nejsou předvrtány a
šrouby s maticemi nejsou přiloženy).
Pozor - nevrtejte do polykarbonátu.

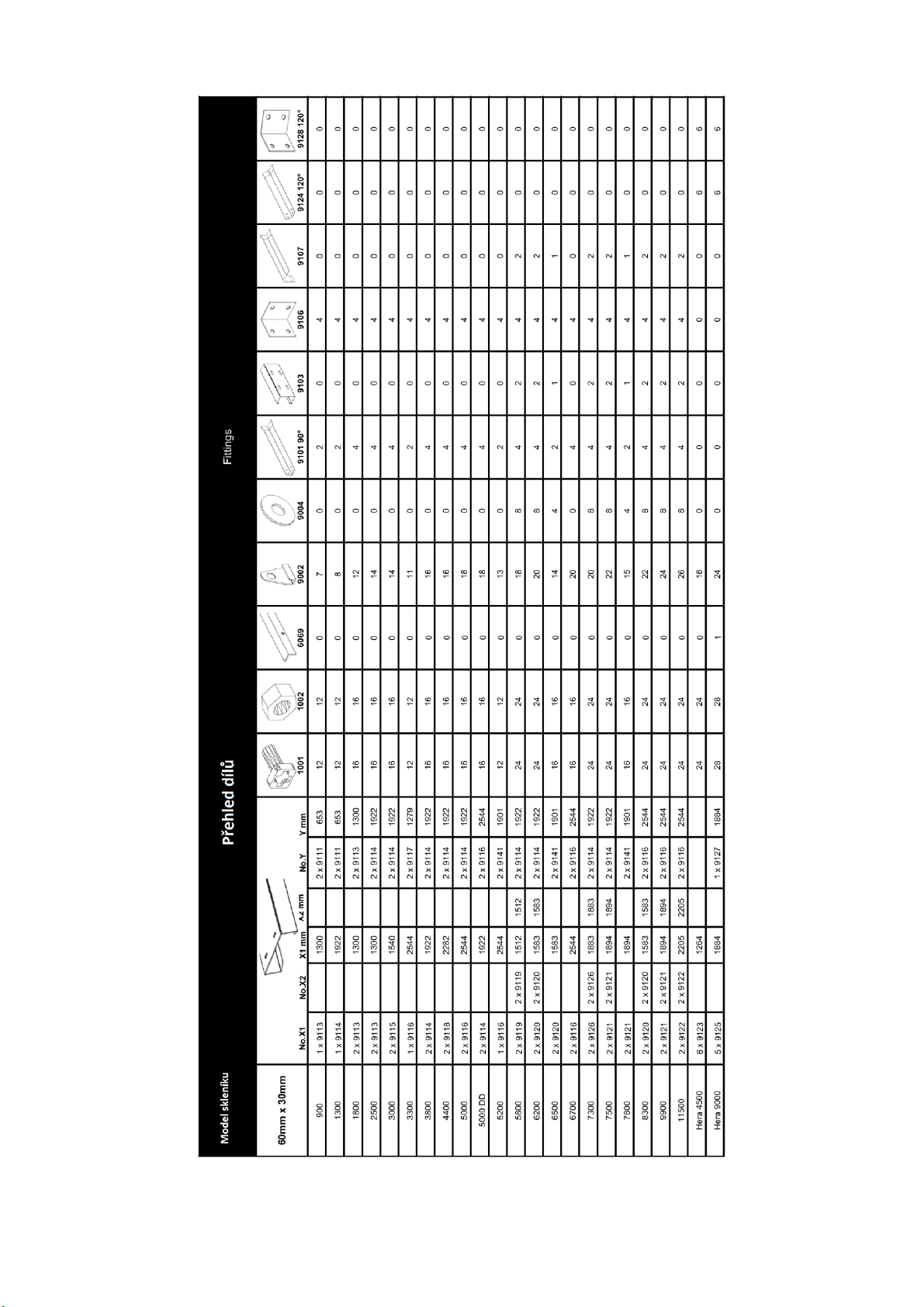

Page 18
Page 19
Page 20
Pečet jistoty
• Tento skleník je vyroben z polykarbonátu nejvyšší kvality od anglického nebo
německého výrobce (podle typu skleníku).
• Použitý polykarbonát byl v ČR testován ve státem akreditovaných
zkušebních ústavech.
• Na polykarbonátové prosklení skleníku se vztahuje reálná prodloužená
záruka 10 let na nerozbitnost polykarbonátových desek běžným krupobitím
(viz záruční list).
V Hlubočince, 11.9.2017
Loading...
