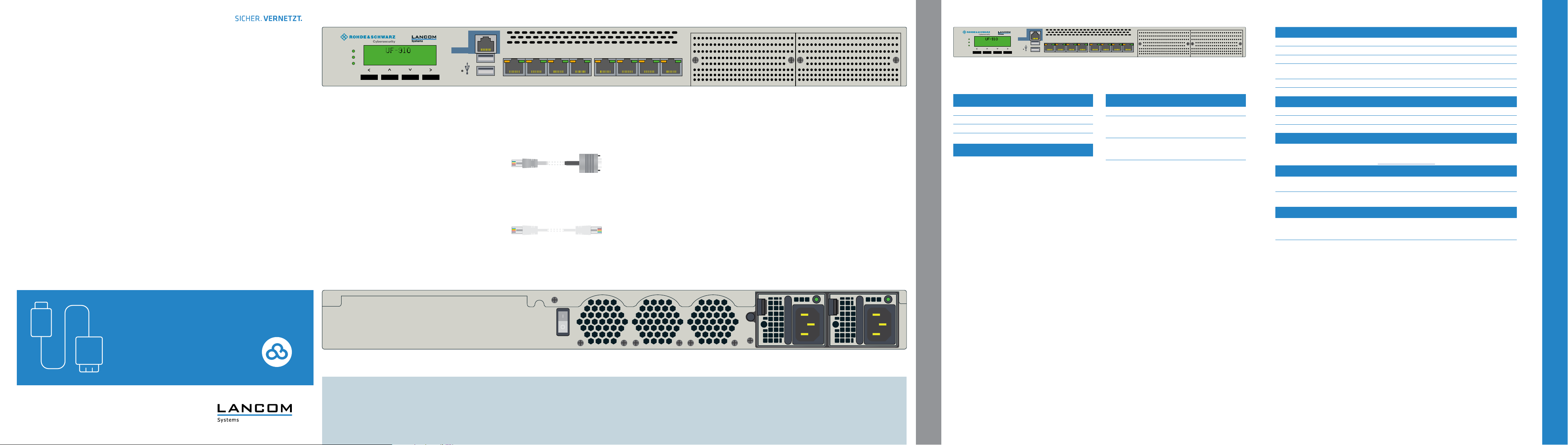

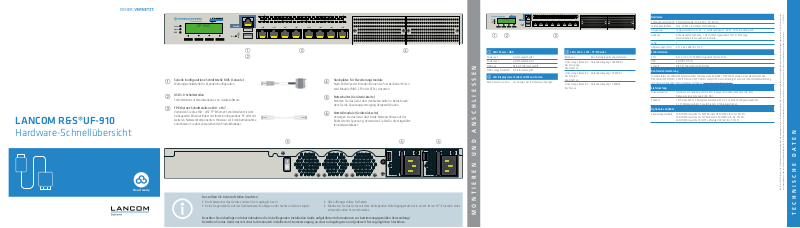

LANCOM R&S®UF-910
Power
HDD
Status
Reset
eth0 eth1 eth2 eth3 eth4 eth5 eth6 eth7
Console
Serielle Konfigurations-Schnittstelle RJ45 (Console)
a
Wartungsschnittstelle für Experten-Konfiguration
USB 3.0-Schnittstellen
b
Schnittstellen zur Neuinstallation von Gerätesoftware
TP-Ethernet-Schnittstellen eth0 - eth7
c
Verbinden Sie die eth0 - eth7 TP-Ethernet-Schnitt stellen mit dem
beiliegenden Ethernet-Kabel mit Ihrem Konfigurations-PC oder mit
weiteren Netzwerkkomponenten. Hinweise zur Erstinbetriebnahme
entnehmenn Sie dem entsprechenden Produktbeileger.
a
b
c
Steckplätze für Erweiterungsmodule
d
Nach Entfernen der Blenden können Sie hier bei Bedarf bis zu
zwei Module (RJ45, SFP oder SFP+) einsetzen.
Netzschalter (Geräterückseite)
e
Nehmen Sie das Gerät über den Netzschalter in Betrieb nachdem Sie die Spannungsversorgung hergestellt haben.
Netzteilmodule (Geräterückseite)
f
Versorgen Sie das Gerät über beide Netzanschlüsse auf der
Rückseite mit Spannung. Verwenden Sie hierfür die mitgelieferten Kaltgerätekabel.
d
Power
Status
HDD
a
b c
Console
Reset
eth0 eth1 eth2 eth3 eth4 eth5 eth6 eth7
a LEDs Power / HDD
Power aus Gerät ausgeschaltet
Power grün Gerät betriebsbereit
HDD aus Kein Schreib-/Lesezugriff
HDD orange flackernd Schreib-/Lesezugriff
b LCD-Display (zwei Zeilen) mit Menü-Tasten
Menü-Tasten < und >
zur Anzeige der IP-Adresszuordnungen
c LEDs eth0 - eth7 - TP-Ethernet
Beide aus Kein Netzwerkgerät angeschlossen
Links orange flackernd
Rechts orange
dauerhaft an
Links orange flackernd
Rechts grün
dauerhaft an
Links orange flackernd
Rechts aus
Datenübertragung 1000 MBit/s
Datenübertragung 100 MBit/s
Datenübertragung 10 MBit/s
Hardware
Spannungsversorgung 2 Netzteilmodule (100–240 V, 50–60 Hz)
Leistungsaufnahme max. 300 W pro aktivem Netzteilmodul
Umgebung Temperaturbereich 0–40 ° C; Luftfeuchtigkeit 5–90 %; nicht kondensierend
Gehäuse Robustes Metallgehäuse, 1 HE mit Montagewinkeln für 19“-Montage,
Netzwerkanschlüsse auf der Frontseite
Lüfter 3
Abmessungen (mm) 431 x 44 x 468 (B x H x T)
Schnittstellen
ETH 8x 10 / 100 / 1000 MBit/s Gigabit-Ethernet-Ports
USB 2x USB 3.0-Port
Console RJ45-Konfigurationsschnittstelle
Konformitätserklärung
Hiermit erklärt die LANCOM Systems GmbH | Adenauerstraße 20/B2 | D-52146 Würselen, dass dieses Gerät den
Richtlinien 2014/30/EU, 2014/35/EU und 2011/65/EU entspricht. Der vollständige Text der EU-Konformitätserklärung
ist unter der folgenden Internetadresse verfügbar: www.lancom-systems.de/ce/
Lieferumfang
Dokumentation Hardware-Schnellübersicht (DE, EN), Beileger Erstinbetriebnahme (DE, EN),
Beileger Service & Support (DE, EN)
Zubehör 1 Ethernet-Kabel; 2 Kaltgeräte-Netzkabel 230 V; 1 serielles Konfigurationskabel;
2 19“-Montagewinkel; 2 Laufschienen; 4 Führungsschienen
Optionales Zubehör
Erweiterungsmodule LANCOM Firewall 8x 1G RJ45 Module UF-500/9XX (Art.-Nr. 55121),
LANCOM Firewall 4x 1G SFP Module UF-500/9XX (Art.-Nr. 55122),
LANCOM Firewall 4x 10G SFP+ Module 9XX (Art.-Nr. 55123)
Hardware-Schnellübersicht
Cloud-ready
e
Das sollten Sie beim Aufstellen beachten
A Die Netzstecker des Gerätes müssen frei zugänglich sein.
A Keine Gegenstände auf der Geräteoberseite ablegen oder mehrere Geräte stapeln
Beachten Sie unbedingt vor Inbetriebnahme die im beiliegenden Installation Guide aufgeführten Informationen zur bestimmungsgemäßen Verwendung!
Betreiben Sie das Gerät nur mit einer fachmännisch installierten Stromversorgung an einer nahegelegenen und jederzeit frei zugänglichen Steckdose.
A Alle Lüftungsschlitze freihalten
A Montieren Sie das Gerät mit dem beiliegenden Befestigungsmaterial in einem freien 19”-Einschub eines
entsprechenden Serverschrankes.
f f
MONTIEREN UND ANSCHLIESSEN
