Page 1
4
a
Anschlussbuchse für Spannungsversorgung
a
Verschrauben Sie den Stecker des Netzteil-Kabels nach dem
Ein stecken ins Gerät mit der Überwurfmutter, um ihn gegen
unbeabsichtigtes Herausziehen zu sichern. Verwenden Sie nur
das mitgelieferte Netzteil!
b
c d e f
g
TP-Ethernet-Schnittstellen ETH0 (WAN)
f
Verbinden Sie die ETH0 TP-Ethernet-Schnittstelle mit weiteren
Netzwerkkomponenten. Diese Schnittstelle wird für den
Internetzugang empfohlen. Hinweise zur Erstinbetriebnahme
entnehmen Sie dem entsprechenden Produktbeileger.
a LEDs ETH0 - ETH3 - TP-Ethernet
LEDs oben - Link-Aktivität
Aus kein Link erkannt
Grün, dauerhaft an Link erkannt, keine Port-Aktivität
Grün, blinkend Link erkannt, Port-Aktivität
LEDs unten - Link-Geschwindigkeit
Aus Link-Geschwindigkeit 10 MBit/s
Orange, dauerhaft an Link-Geschwindigkeit 100 MBit/s
Grün, dauerhaft an Link-Geschwindigkeit 1000 MBit/s
a
b LEDs Power / HDD
Power aus Gerät ausgeschaltet
Power grün Gerät betriebsbereit und erreichbar
HDD aus kein Schreib-/Lesezugriff
HDD blau flackernd Schreib-/Lesezugriff
b
Hardware
Spannungsversorgung 12 V DC, externes Steckernetzteil
Leistungsaufnahme Max. 40 W
Umgebung Temperaturbereich 0–40 ° C; Luftfeuchtigkeit 10–85 %, nicht kondensierend
Gehäuse Robustes Metallgehäuse, Netzwerkanschlüsse auf der Rückseite
Abmessungen (mm) 232 x 44 x 115 (B x H x T)
Schnittstellen
ETH 4x 10 / 100 / 1000 MBit/s Gigabit-Ethernet-Ports
USB 2x USB 3.0-Ports
Console RJ45-Konfigurationsschnittstelle
Konformitätserklärung
Hiermit erklärt die LANCOM Systems GmbH | Adenauerstraße 20/B2 | D-52146 Würselen, dass dieses Gerät den
Richtlinien 2014/30/EU, 2014/35/EU und 2011/65/EU entspricht. Der vollständige Text der EU-Konformitätserklärung
ist unter der folgenden Internetadresse verfügbar: www.lancom-systems.de/ce/
Lieferumfang
Dokumentation Hardware-Schnellübersicht (DE/EN), Beileger Erstinbetriebnahme (DE/EN),
Beileger Service & Support (DE/EN)
Zubehör 1 Ethernet-Kabel; 1 Netzteil mit Kaltgerätekabel; 1 serielles Konfigurationskabel;
1 Satz Gummifüße

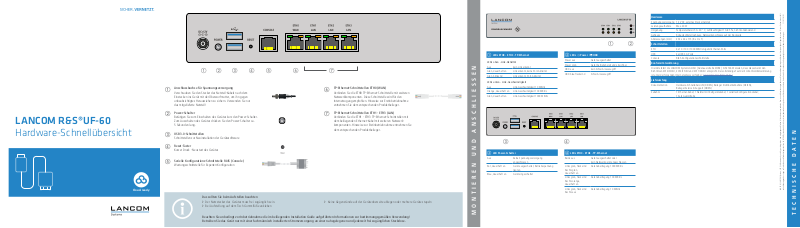

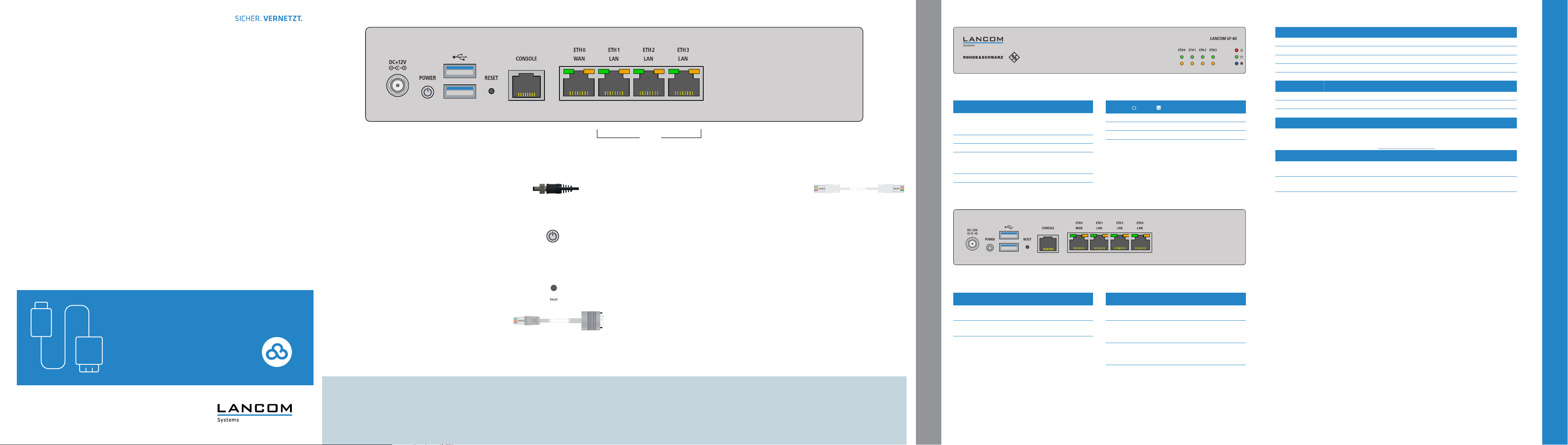

LANCOM R&S®UF-60
Hardware-Schnellübersicht
Cloud-ready
Power-Schalter
b
Betätigen Sie zum Einschalten des Gerätes kurz den Power-Schalter.
Zum Ausschalten des Gerätes drücken Sie den Power-Schalter ca.
5 Sekunden lang.
USB 3.0-Schnittstellen
c
Schnittstellen zur Neuinstallation der Gerätesoftware
Reset-Taster
d
Kurzer Druck - Neustart des Gerätes
Serielle Konfigurations-Schnittstelle RJ45 (Console)
e
Wartungsschnittstelle für Experten-Konfiguration
Das sollten Sie beim Aufstellen beachten
A Der Netzstecker des Gerätes muss frei zugänglich sein.
A Bei Aufstellung auf dem Tisch Gummifüße ankleben
Beachten Sie unbedingt vor Inbetriebnahme die im beiliegenden Installation Guide aufgeführten Informationen zur bestimmungsgemäßen Verwendung!
Betreiben Sie das Gerät nur mit einer fachmännisch installierten Stromversorgung an einer nahegelegenen und jederzeit frei zugänglichen Steckdose.
TP-Ethernet-Schnittstellen ETH1 - ETH3 (LAN)
g
Verbinden Sie die ETH1 - ETH3 TP-Ethernet-Schnitt stellen mit
dem beiliegenden Ethernet-Kabel mit weiteren Netzwerkkomponenten. Hinweise zur Erstinbetriebnahme entnehmen Sie
dem entsprechenden Produktbeileger.
A Keine Gegenstände auf der Geräteoberseite ablegen oder mehrere Geräte stapeln
c d
c LED Power-Schalter
Aus Keine Spannungsversorgung
angeschlossen
Rot, dauerhaft an Gerät ausgeschaltet, Betriebsspannung
liegt an
Blau, dauerhaft an Gerät eingeschaltet
d LEDs ETH0 - ETH3 - TP-Ethernet
Beide aus Gerät ausgeschaltet oder
Links grün, flackernd
Rechts grün,
dauerhaft an
Links grün, flackernd
Rechts orange,
dauerhaft an
Links grün, flackernd
Rechts aus
kein Netzwerkgerät angeschlossen
Datenübertragung 1000 MBit/s
Datenübertragung 100 MBit/s
Datenübertragung 10 MBit/s
MONTIEREN UND ANSCHLIESSEN
LANCOM, LANCOM Systems, LCOS, LANcommunity und Hyper Integration sind eingetragene Marken. Alle anderen verwendeten Namen und Bezeichnungen können Marken oder eingetragene Marken ihrer jeweiligen Eigentümer sein. Dieses Dokument enthält
zukunftsbezogene Aussagen zu Produkten und Produkteigenschaften. LANCOM Systems behält sich vor, diese jederzeit ohne Angaben von Gründen zu ändern. Keine Gewähr für technische Ungenauigkeiten und / oder Auslassungen. 111977/01/21
TECHNISCHE DATEN
