Page 1

19” Rack cabinets with panel LCD GREY

FF01 15U, 22U, 27U, 32U, 37U, 42U, 47U | 800*800, 800*1000, 800*1200

Szafy stojące 19” z panelem LCD SZARA

FF01 15U, 22U, 27U, 32U, 37U, 42U, 47U | 800*800, 800*1000, 800*1200

User’s manual Instrukcja obsługi

2024/07

Page 2

1. Ważne zalecenia wstępne

1.1 Wprowadzenie

Zawiera również dane logistyczne, techniczne, instrukcje i przepisy, których należy przestrzegać oraz dostosować się do nich podczas transportu, montażu, użytkowania i ewentualnego serwisowania produktów. Pod żadnym pozorem nie należy korzystać z urządzenia przed uważnym przeczytaniem oraz pełnym dostosowaniem się do wszystkich informacji zawartych w instrukcji obsługi. Zachowaj tę instrukcję do jej wykorzystania w późniejszych celach. Wszelkie zdjęcia, rysunki zawarte w instrukcji mają charakter poglądowy. Informacje zawarte w niniejszej instrukcji obsługi zostały sprawdzone i są uważane za wystarczające. Dostawca nie ponosi odpowiedzialności za wszelkie nieścisłości, które mogą być zawarte w tym dokumencie, ani nie zobowiązuje się do uaktualniania lub zachowania bieżących informacji w tej instrukcji lub powiadamiania jej użytkowników bądź organizacji o jej aktualizacji. W szczególności właściciele marki Lanberg nie ponoszą odpowiedzialność za jakikolwiek sprzęt, oprogramowanie lub dane przechowywane lub używane wraz z produktem, w tym ko szt. naprawy, wymiany, integracja, instalacja lub odzyskiwanie sprzętu, oprogramowania lub danych w przypadku niewłaściwego użycia produktu lub jego elementów. Właściciele marki Lanberg zastrzegają sobie prawo do wprowadzania zmian w niniejszej instrukcji w dowolnym czasie i bez uprzedzenia. Produkty o których mowa w niniejszej instrukcji, w tym dokumentacja, są własnością właścicieli marki Lanberg i ich licencjodawców. Jakiekolwiek użycie lub reprodukcja tych produktów, włącznie z dokumentacją jest zabroniona, z wyjątkiem wyraźnego zezwolenia na odpowiednich warunkach licencji. UWAGA: W celu uzyskania najbardziej aktualnej wersji tej instrukcji, proszę odwiedzić naszą witrynę internetową pod adresem www.lanberg.pl.

1.2 Zgodność z przepisami prawnymi i regulacjami dotyczącymi bezpieczeństwa i środowiska

Ten produkt jest zgodny z przepisami Unii Europejskiej (UE) dotyczącymi bezpieczeństwa i środowiska. Wymienione w poniższej instrukcji wyroby zostały dopuszczone do obrotu na terenie UE uzyskując deklarację zgodności Unii Europejskiej, która zawiera deklarację z zasadniczymi wymaganiami oraz innymi stosownymi postanowieniami poniższych dyrektyw oraz, że zastosowano niżej wymienione normy zharmonizowane.

Dyrektywa: RoHS 2011/65/UE + 2015/863/UE Normy: IEC 62321-4:2013 + A1:2017; IEC 62321-5:2013; IEC 62321-6:2015; IEC 62321-7-1:2015; IEC 62321-7-2:2017; IEC 62321-8:2017;

Wraz z rozwojem produktów i aktualizacjami przepisów dotyczącymi CE, deklaracja może ulegać zmianie. Najnowsza deklaracja zgodności (CE) znajduje się na stronie: www.lanberg.pl.

UWAGA: Użycie symbolu WEEE (przekreślony kosz) oznacza, że niniejsze wyroby nie mogą być traktowane jako odpad domowy. Prawidłowa utylizacja zużytego sprzętu pozwala uniknąć zagrożeń dla zdrowia ludzi i środowiska naturalnego, wynikających z możliwej obecności w sprzęcie niebezpiecznych substancji, mieszanin oraz części składowych, a także niewłaściwego składowania i przetwarzania takiego sprzętu. Zbiórka selektywna pozwala także na odzyskiwanie materiałów i komponentów, z których wyprodukowane było urządzenie. W celu uzyskania szczegółowych informacji dotyczących recyklingu niniejszych produktów należy skontaktować się z punktem sprzedaży detalicznej, w którym dokonano zakupu, lub organem władzy lokalnej.

1.3 Ogólne wytyczne dotyczące bezpieczeństwa i środków ostrożności

• Bezwzględnie należy przestrzegać specykacji urządzenia przy posługiwaniu się nim oraz przy podłączaniu go do jakichkolwiek

wyrobów zewnętrznych. Należy również tak samo przestrzegać specykacji tych wyrobów zewnętrznych, do których niniejsze urządzenie ma zostać podłączone.

• Nie wolno używać produktu do pracy poza znamionowymi wartościami podanymi w jego specykacji. Jakiekolwiek uszkodzenia

spowodowane przez odstępstwo od tych wartości w trakcie posługiwania się urządzeniem nie podlegają gwarancji.

• Wszelka instalacja, połączenia, okablowania oraz obwody w których będzie użytkowany produkt muszą być wykonane w sposób

zgodny z lokalnie obowiązującymi przepisami dotyczącymi elektryczności oraz w taki sposób, aby wyeliminować ryzyko nadepnięcia lub potknięcia się o nie. Używaj kabli zasilających tylko z certykatem VDE oraz CE przy ich podłączaniu do urządzenia. Konieczne jest stosowanie tych samych procedur wymienionych w tym punkcie przy podłączaniu okablowania do wyrobu lub jego samego do elementów zewnętrznych.

• W przypadku zewnętrznych urządzeń podłączanych do niniejszego wyrobu należy kategorycznie przestrzegać instrukcji obsługi

dostarczonych przez ich producenta.

• W celu zapewnienia bezpieczeństwa oraz zgodności, należy używać wyłącznie komponentów zgodnych z specykacją lub

częściami zalecanymi przez producenta.

• Podczas trwania gwarancji zabrania się wymiany jakichkolwiek elementów produktu przez jego użytkowników. Serwisowanie

powierzaj tylko i wyłącznie wykwalikowanemu personelowi technicznemu, takiemu jak np. serwis producenta lub autoryzowanego importera.

• W przypadku konieczności wymogu serwisowania urządzenia, powinno się ono odbywać lub być nadzorowane przez osobę

posiadającą odpowiednie kwalikacje do pracy z nim oraz wiedzę dotyczącą zachowania właściwych środków ostrożności. Wszystko to zgodnie i w myśl lokalnie obowiązujących przepisów.

• W przypadku konieczności wymogu serwisowania urządzenia lub innych czynności, które wymagać będą pracy wewnątrz

urządzenia lub kontaktu z elementami, które mogą być pod potencjalnym napięciem, należy przed dokonaniem tych czynności przestrzegać następujących zasad bezpieczeństwa: zdjąć wszelkie bransoletki, naszyjniki, pierścionki, zegarki lub inne metalowe przedmioty z rąk oraz szyi oraz używać narzędzi z izolowanymi uchwytami.

• Zawsze przed przystąpieniem do serwisowania urządzenia powinna znajdować się w pobliżu osoba, która zareagowałaby oraz

Page 3

podjęła odpowiednie czynności w celu pomocy osobie serwisującej w razie wypadku. Osoba serwisująca powinna zawsze umyć ręce po zakończeniu pracy z urządzeniem.

• NIGDY nie dopuszczaj do sytuacji, w której mogłyby wystąpić jakiekolwiek iskry lub płomienie w pobliżu urządzenia. Wystąpienie

takiej sytuacji może mieć bardzo negatywne konsekwencje w stosunku do osób oraz rzeczy znajdujących się w pobliżu.

• W przypadku pożaru natychmiastowo i (możliwie) bez zbędnej zwłoki odłącz dopływ zasilania sieciowego oraz zawiadom straż

pożarną o zaistniałej sytuacji, dzwoniąc pod numer straży obowiązujący w kraju, w którym przebywasz.

• Produkt przeznaczony jest do użytku wewnętrznego. Nie należy jakkolwiek przebudowywać i/lub modykować samego produktu i/lub

jego składowych.

• Do urządzenia pod żadnym pozorem nie wolno wprowadzać wyrobów, które nie są przeznaczone do tego celu.

• Producent i dystrybutor nie odpowiadają za jakiekolwiek szkody powstałe w wyniku niewłaściwego użytkowania i niewłaściwego

postępowania z wyrobem (niezgodnego z niniejszą instrukcją).

• Przed podjęciem czynności związanych z zamocowaniem lub odłączeniem urządzenia, podpięciem lub odłączeniem kabli do niego, wszae

wiszącej 19” serii, najpierw podłącz jego wszystkie elementy do zwerykowanego i sprawnie działającego uziemienia.

• Upewnij się, że wszystkie elementy przymocowane od nowości w szae wiszącej 19” serii, jak i sprzęty zamocowane przez użytkownika są

prawidłowo przykręcone lub odkręcone gdy wykonywany jest demontaż. Niedopuszczalna jest sytuacja, w której jakiekolwiek elementy produktu lub stanowiące jego spójność nie są odpowiednio zamocowane / zastosowane lub stwarzają zagrożenie przez błędną ich izolację od pozostałych, funkcjonujących elementów, które w zetknięciu spowodowałyby zagrożenie.

1.4 Wytyczne dotyczące zasad bezpieczeństwa ESD

W celu zapobiegania uszkodzeniom wyrobu, systemu lub podzespołów elektrycznych przez wyładowanie elektrostatyczne (ESD), ważne jest, aby podczas pracy z nimi odpowiednio przygotować się oraz ostrożnie je obsługiwać. Następujące środki są ogólnie wystarczające, aby chronić wyrób przed wystąpieniem ESD:

• Nie używaj metalowych pasków na rękach, aby zapobiec wyładowaniom statycznym.

• Dotknij najpierw uziemionego, metalowego przedmiotu przed przystąpieniem do pracy.

• Podczas obsługi urządzeń elektrycznych należy unikać kontaktu z pinami, wtyczkami i jakimikolwiek przekaźnikami energii.

• Podczas przemieszczania elementów elektronicznych zaleca się chwytanie tylko za ich (odizolowane) krawędzie, gdzie nie występuje

jakikolwiek przepływ prądu. Nie dotykaj podzespołów, układów scalonych, modułów pamięci, styków etc.

• Wszelkie elektroniczne urządzenia włóż z powrotem do antystatycznych toreb (o ile to możliwe) gdy nie są one używane.

1.5 Transport

Podczas transportu należy przechowywać produkt tylko i wyłącznie w oryginalnym opakowaniu w celu ochrony przed wstrząsami oraz uderzeniami. Nie należy wyrzucać opakowania do śmieci. W przypadku wysyłki produktu na gwarancję, kategorycznie należy użyć oryginalnego kartonu.

1.6 Gwarancja

Gwarancja nie przysługuje w przypadku wystąpienia awarii i wad wynikających z niewłaściwego użytkowania i postępowania z urządzeniem (niezgodnego z niniejszą instrukcją). Uszkodzenia mechaniczne są podstawą do odrzucenia reklamacji. W celu złożenia gwarancji lub rękojmi, skontaktuj się z swoim sprzedawcą.

1.7 Rozpakowanie i kontrola

W obecności przewoźnika ostrożnie rozpakuj produkt z kartonu transportowego oraz koniecznie sprawdź czy:

• Zawartość opakowania zawiera elementy wymienione w tabeli zawartości.

• Wszystkie elementy są nieuszkodzone. W przypadku braku, uszkodzenia, nieścisłości co do elementów wymienionych w pkt. 1.3, należy spisać protokół uszkodzenia (wprzypadku ich występowania) oraz koniecznie zgłosić sprawę do sprzedawcy. Wymagane są: zdjęcia, numer partii oraz opis problemu. Wskazane czynności należy wykonać w tym samym dniu co data dostawy produktu.

1.8 Przechowywanie i wentylacja

• Produkt powinien być instalowany tylko w lokalizacji z ograniczonym dostępem (wydzielone pomieszczenia na sprzęt etc.).

• Nie należy instalować i przechowywać go w miejscach, w których obecna jest stojąca albo bieżąca woda, wilgotność lub jakiekolwiek

inne płynne substancje.

• Należy pamiętać, aby unikać wystawiania urządzenia na bezpośrednie działanie promieni słonecznych.

• Umieść urządzenie na stabilnej, suchej powierzchni w dobrze wentylowanym miejscu. Pozostaw co najmniej 100 mm wolnej

przestrzeni wokół niego, aby zapewnić odpowiednią wentylację.

• Urządzenie przeznaczone jest do pracy tylko i wyłącznie w kontrolowanym środowisku (kontrolowana temperatura oraz wilgotność

otoczenia zgodnie z informacjami zawartymi w specykacji, praca wewnątrz budynku, bez zanieczyszczeń przewodzących [zapylenia, palnych gazów, substancji powodujących korozje etc.]).

Page 4

2. Montaż

Należy ściśle przestrzegać zaleceń zawartych w tej instrukcji.

2.1 Przygotowanie

Przygotuj odpowiednią ilość miejsca na podłożu na którym odbędzie się montaż. Ostrożnie wyjmij wszystkie elementy z kartonu transportowego. Dalsze instrukcje montażu będą opierać się o zawarty schemat.

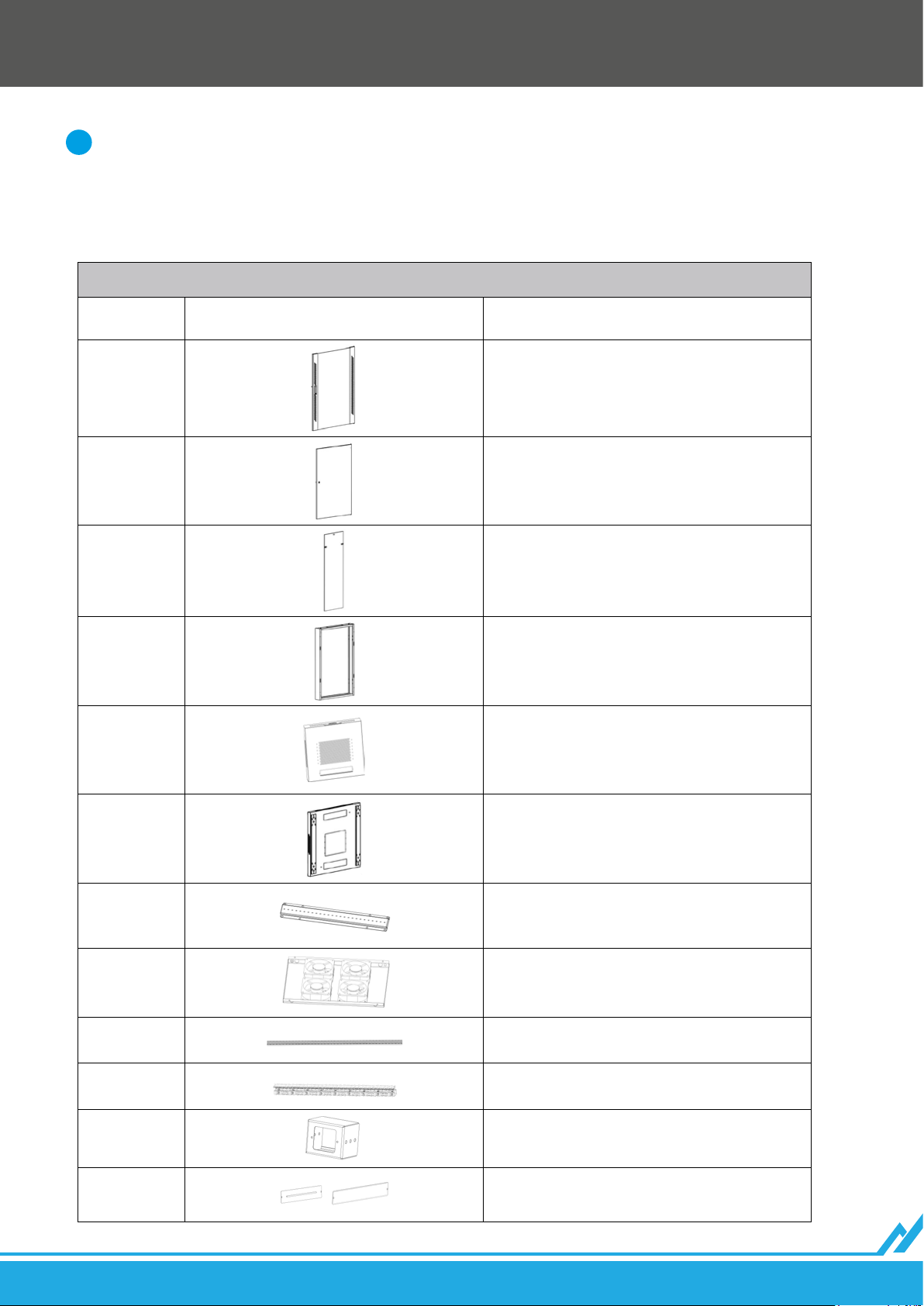

2.1.1. Zestawienie elementów

Części szafy

Nr elementu Rysunek elementu Liczba w zestawie

Element A

Element B

Element C

Element D

Element E

1 szt.

2 szt.

1 szt.

Element F

Element G

Element H

Element I

Element X

Element Y

Element J

1 szt.

6 szt.

1 szt.

4 szt.

2 szt.

12 szt.

Płaska 3 szt.

Z wyżłobieniem 4 szt.

Page 5

Element K 4 szt.

Element L

Element M

Element N

Element O

Element W

Screws

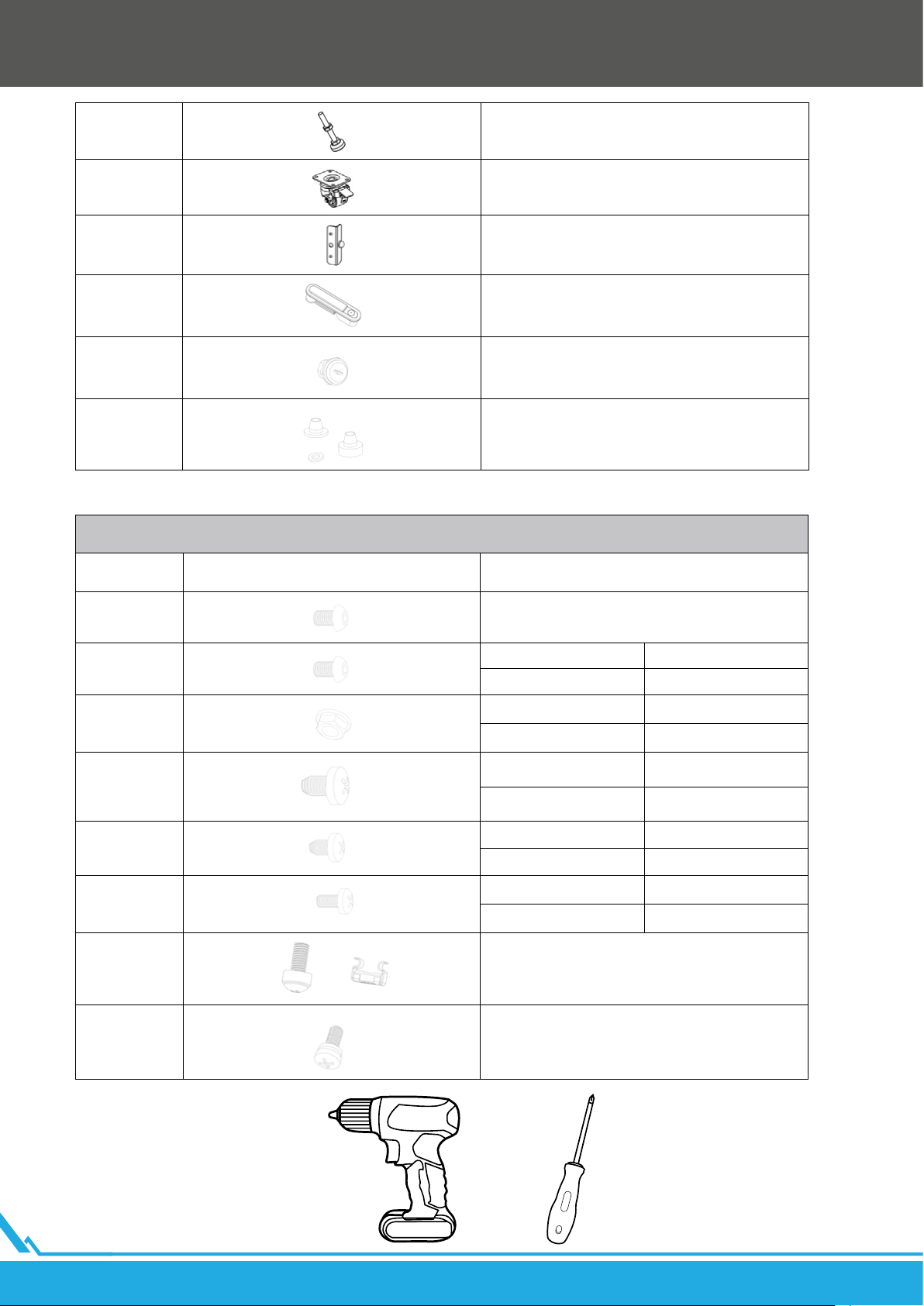

Nr elementu Rysunek elementu Liczba w zestawie

Element Q

4 szt.

15U~27U 8szt.

32U~47U 12szt.

1 szt.

3 szt.

4 szt.

17 szt.

Element U

Element Z

Element R

Element S

Element R2

Element V

Element V2

15U~27U 18 szt.

32U~47U 26 szt.

15U~27U 18 szt.

32U~47U 26 szt.

15U~27U 54 szt.

32U~47U 78 szt.

15U~27U 24 szt.

32U~47U 28 szt.

15U~27U 18 szt.

32U~47U 26 szt.

20 szt.

17 szt.

Page 6

3. Etapy montażu

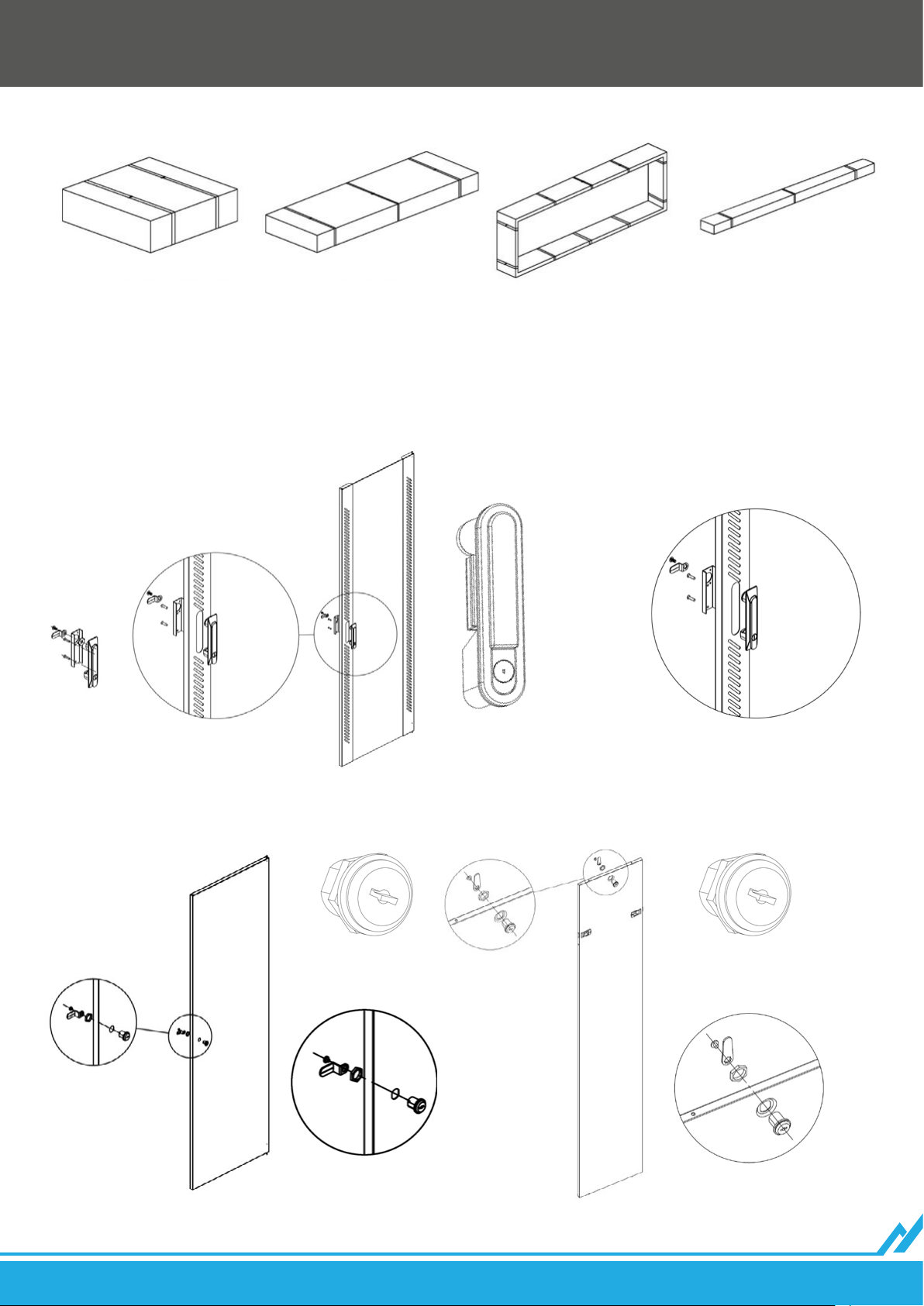

PAKIET GÓRA I DÓŁ 1/4

Krok 1. Wyjmij zamek drzwi przednich (część N), zamek paneli bocznych oraz panelu tylnego (część O), elementy znajdują się w opakowaniu

1/4. Następnie wyjmij przednie szklane drzwi (część A), tylne drzwi stalowe (część B) oraz panele boczne (cześć C) z opakowania 2/4. Na tym etapie zaczynamy montaż zamków do podanych elementów.

PAKIET DRZWI PRZEDNIE, TYLNE

I BOCZNE 2/4

PAKIET RAMY 3/4

PAKIET ORGANIZER KABLI

PIONOWY 4/4

Page 7

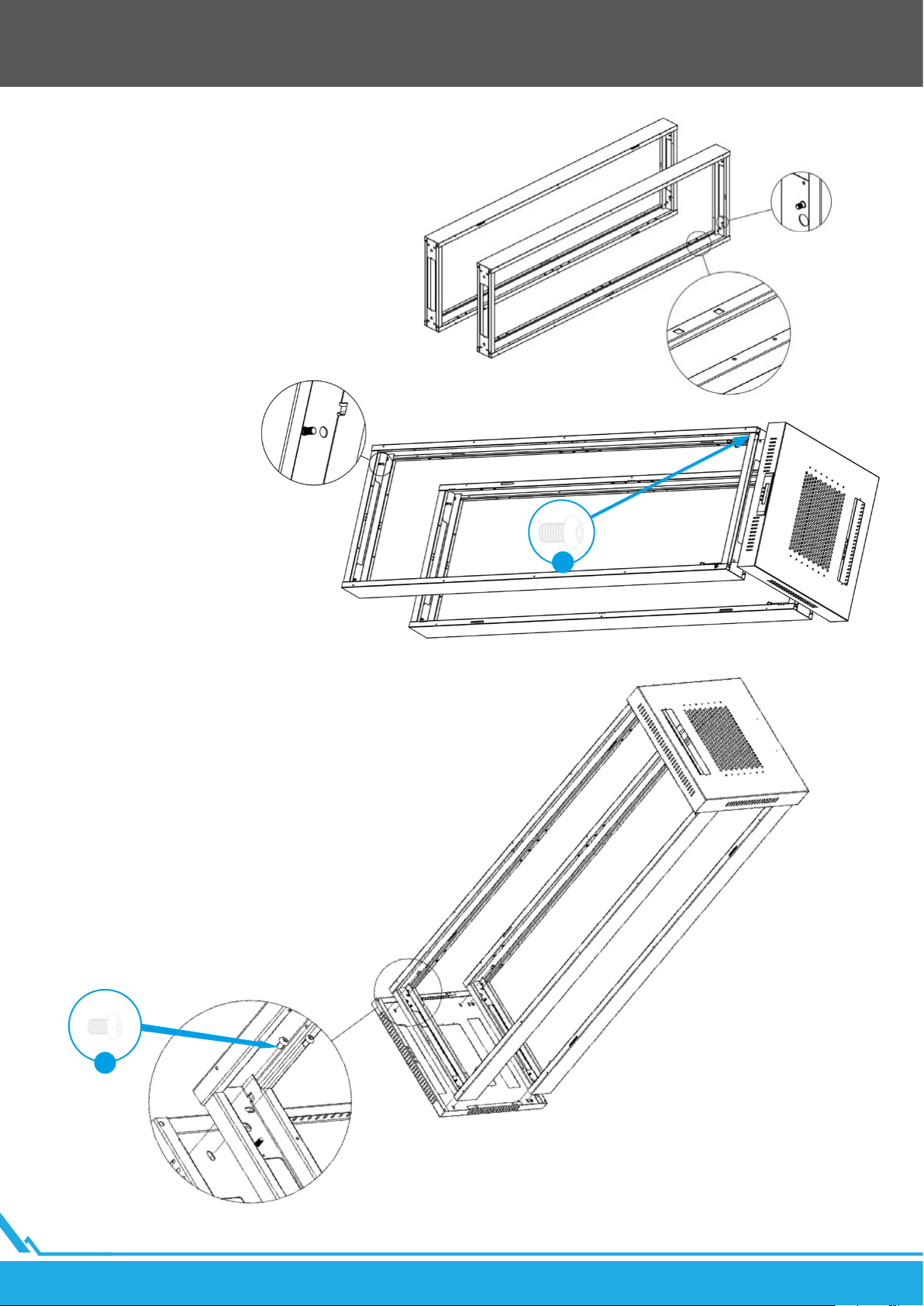

Krok 2. Rozpakuj elementy ramy (element J) zopakowania 3/4. Następnie ułóż ramy równolegle, z otworami z nitonakrętek skierowanymi do wewnątrz, do siebie. Dolną część ramy rozpoznasz po elemencie do zamontowania uziemienia.

Krok 3. Nałóż górną pokrywę (element E) na górną część ramy (element D), a następnie połącz je śrubą imbusową M8 (element Q).

Uziemienie

(Dół)

Dół

Uziemienie

Góra

Uwaga: Ramy powinny być zamontowane na pokrywie w taki sposób, aby nie pozostawiać wolnych szczelin pomiędzy ramą a pokrywą od wewnątrz.

Krok 4. Umieść dolną pokrywę (element F) na dolnej części ramy (element D), a następnie połącz je za pomocą śruby imbusowej M8 (element Q).

Uwaga: Ramy powinny być zamontowane na pokrywie w taki sposób, aby nie pozostawiać wolnych szczelin pomiędzy ramą a pokrywą od wewnątrz.

Page 8

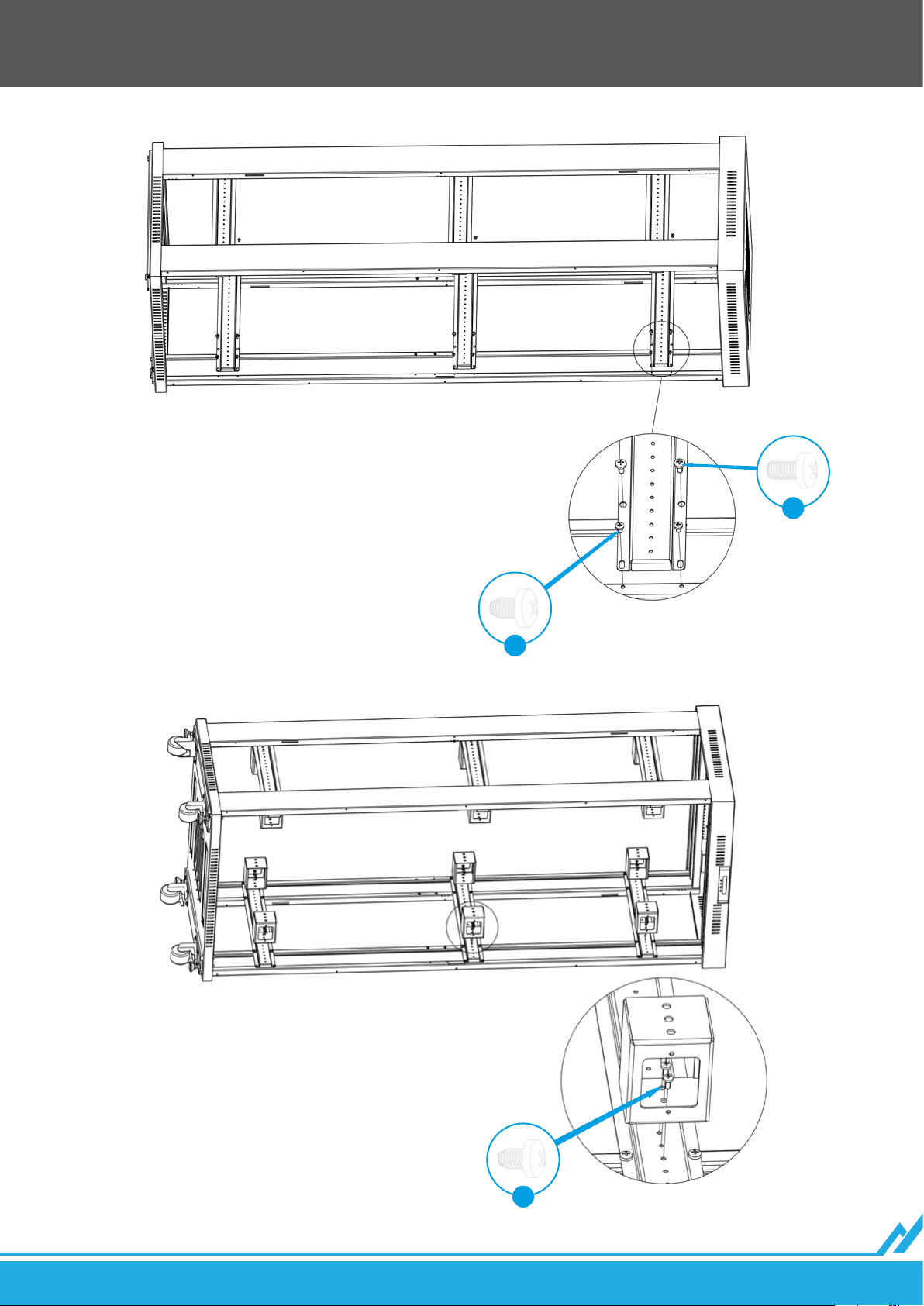

Krok 5. Umieść poprzeczkę (element G) na ramie (element D), omijając otwór w ramie przygotowany dla zamka! Następnie użyj śruby M5*10 (element R2) oraz samo-gwintującej śruby M5 (element R) do przymocowania poprzeczki.

Krok 6. Przygotuj samogwintującą śrubę M5*10 (element R) do przymocowania dystansów (element Y) do poziomych poprzeczek (element G).

!Aby zachować pełną głębokość montażową przy jednoczesnym utrzymaniu organizerów kabli wpozycji pionowej, zalecamy zainstalowanie elementu dystansowego szyny od frontu wnastępujących pozycjach 5 -> 6 -> 7!

Page 9

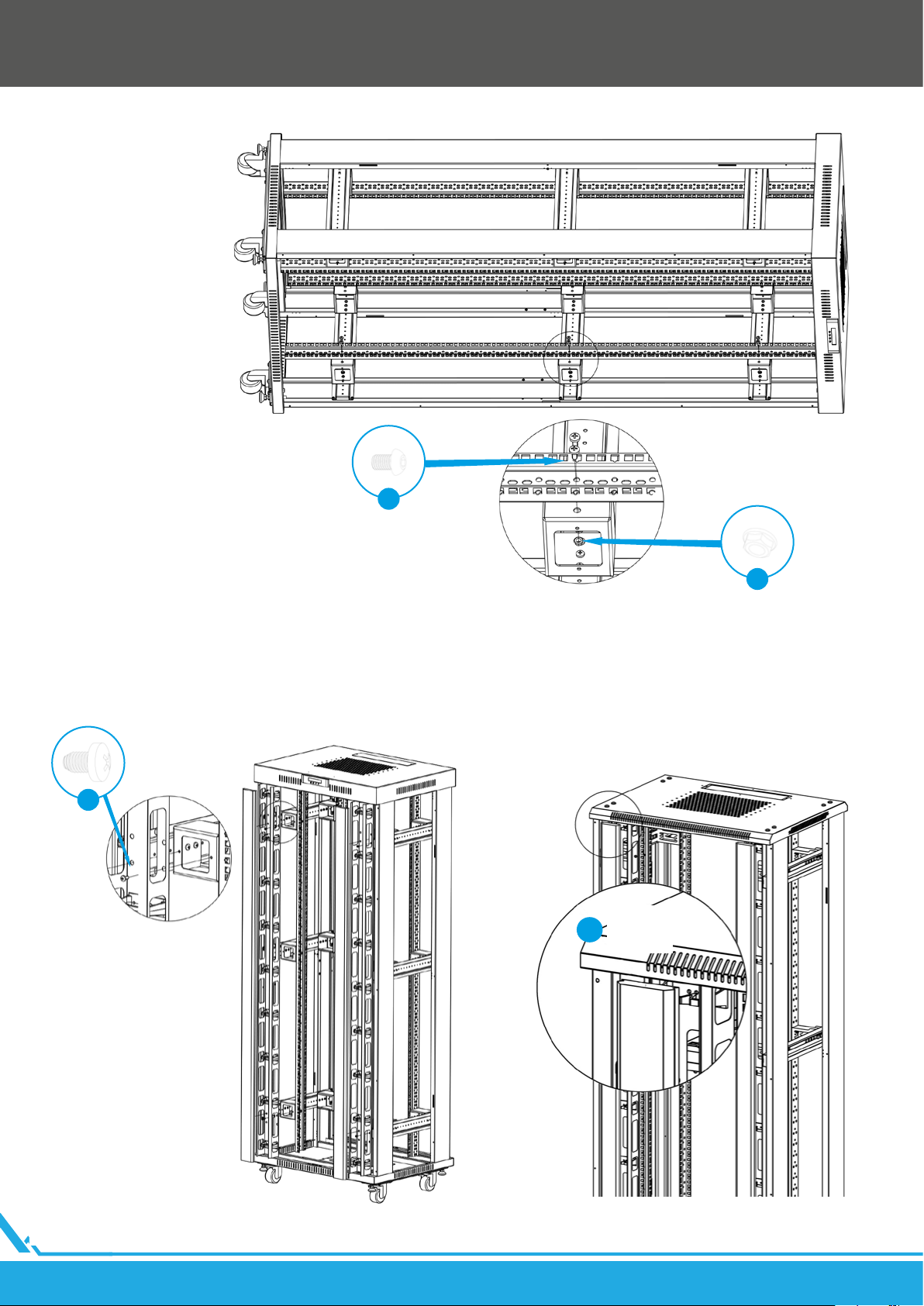

Krok 7. Użyj śruby imbusowej M6 (element U) i nakrętki kołnierzowej M6 (element Z), aby przymocować szyny montażowe (element I) do elementów dystansowych (element Y).

Krok 8. Zamontuj pionową szynę montażową (element X) do dystansu (element Y) za pomocą samogwintującej śruby M5 (element R).

Krok 8a. Załóż pokrywę.

This

sideup

Page 10

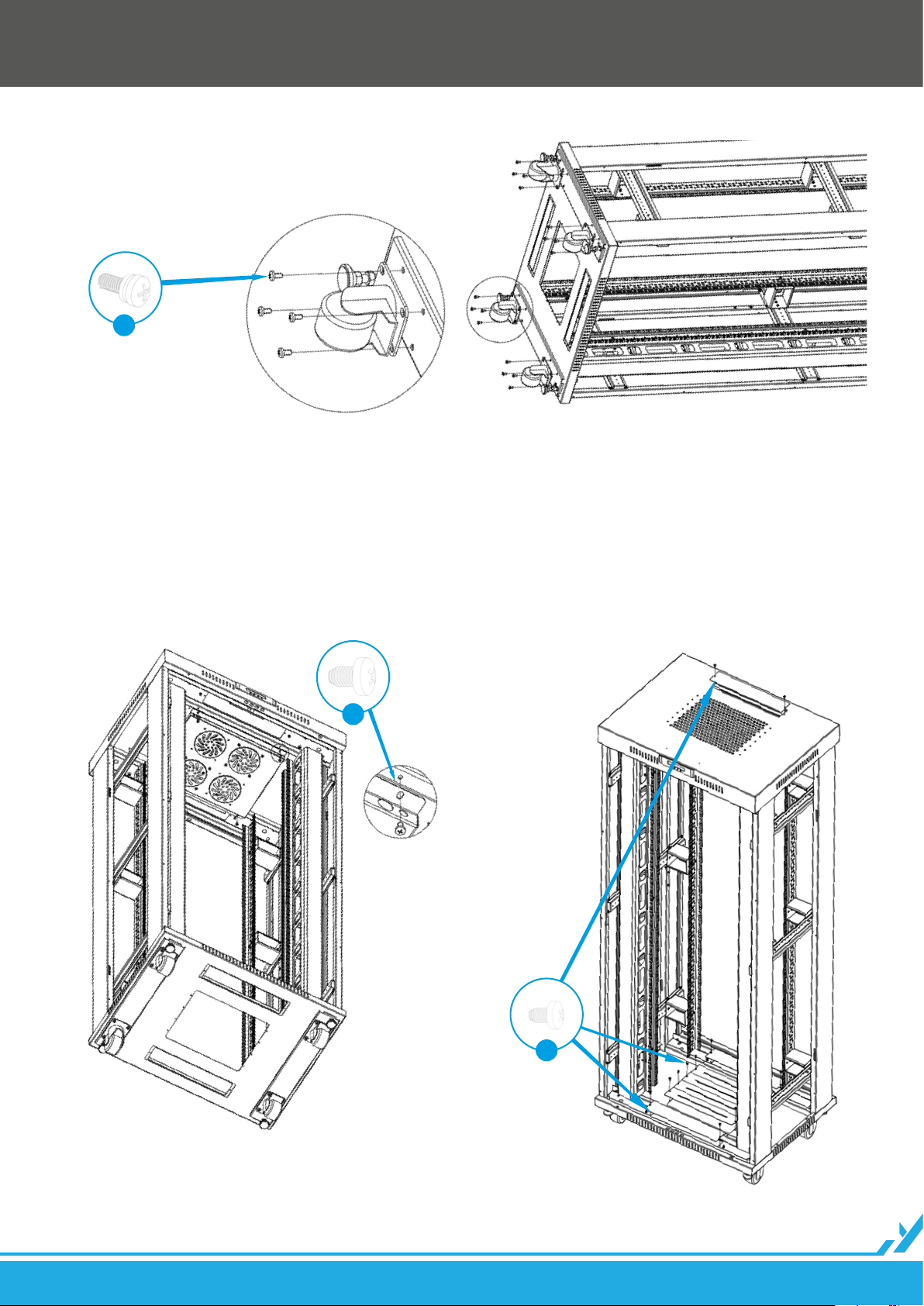

Krok 9. Przygotuj śruby z podkładkami (element V2), aby przymocować cztery kółka (element L) do dolnej pokrywy (element F). Alternatywnie, zamiast kółek, można do pokrywy przymocować nóżki (element K), które są w zestawie.

Krok 10. Przygotuj samogwintujące śruby M5 (element R), a następnie użyj ich do przymocowania osłony wentylatora (element H) do ramy RACK (element D).

Krok 11. Przygotuj śruby samogwintujące M4 (element S), aby zamocować zaślepki (element J) otworów kablowych panelu górnego idolnego. Dodatkowo, w środkowym otworze panelu dolnego, zamontuj zaślepki z frezem (element J).

Page 11

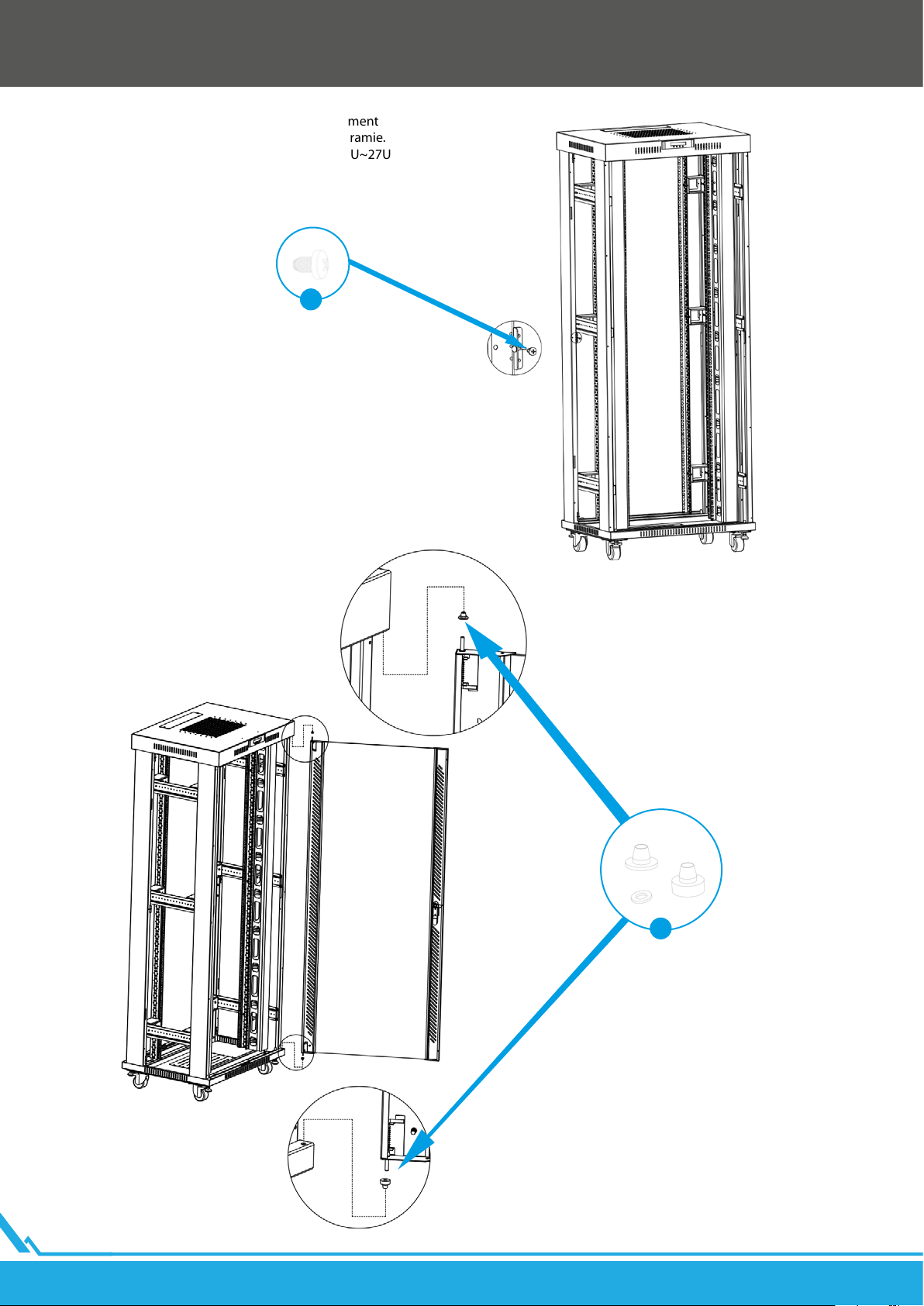

Krok 12. Przygotuj samogwintujące wkręty M4 (element S) do zamocowania stoperów drzwi (element M) na ramie. Wymagane ilości dla poszczególnych rozmiarów: 15U~27U (8szt.), 32U~47U (12 szt.).

Krok 13. Przygotuj i umieść dystanse (element W) na zawiasach przednich i tylnych drzwi (element A i B). Boczne panele (element C) zamontuj na samym końcu.

Page 12

Page 13

E-mail: [email protected] | [email protected]

www.lanberg.pl | www.lanberg.eu
