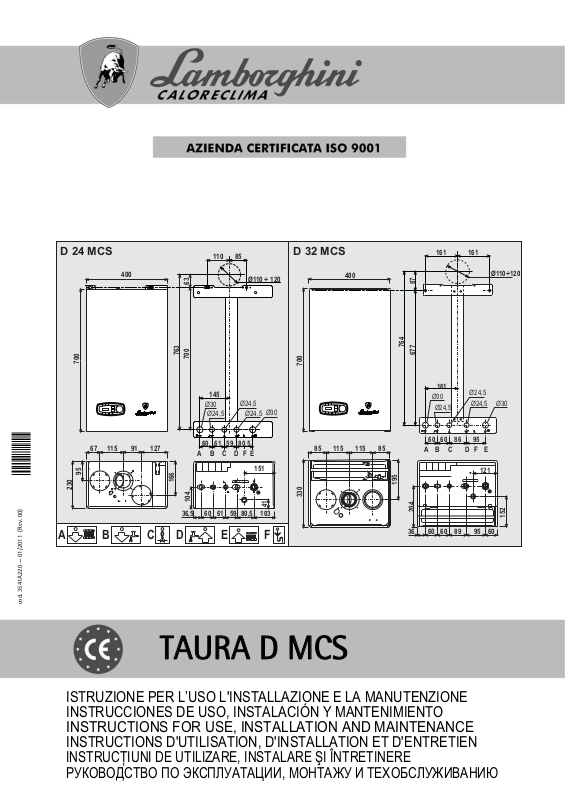

Page 1

TAURA D MCS

D 24 MCS

110 85

D 32 MCS

161161



400

763

700

230

91 127

115

700 63

166

104

145

24,5

60 61 59 80,5

ABCD EF

616036,5

Ø110 ÷ 120

700

24,5

85 115 115 85

151

330

10380,559

400

764

677

195

204

161

24,5

60 60 86 95

ABC D EF

Ø110÷120

24,5

121

152

9589606036

cod. 3541A220 — 01/2011 (Rev. 00)

ISTRUZIONE PER L’USO L'INSTALLAZIONE E LA MANUTENZIONE INSTRUCCIONES DE USO, INSTALACIÓN Y MANTENIMIENTO INSTRUCTIONS FOR USE, INSTALLATION AND MAINTENANCE INSTRUCTIONS D'UTILISATION, D'INSTALLATION ET D'ENTRETIEN INSTRUCğIUNI DE UTILIZARE, INSTALARE ùI ÎNTRETINERE ɊɍɄɈȼɈȾɋɌȼɈ ɉɈ ɗɄɋɉɅɍȺɌȺɐɂɂ, ɆɈɇɌȺɀɍ ɂ ɌȿɏɈȻɋɅɍɀɂȼȺɇɂɘ

Page 2

TAURA D MCS

1. AVERTISMENTE GENERALE

•CitiĠi cu atenĠie úi respectaĠi cu stricteĠe avertismentele din acest manual de instrucĠiuni.

•După instalarea centralei, informaĠi utilizatorul despre funcĠionarea sa úi predaĠi-i acest manual, care consti- tuie parte integrantăúi importantă a produsului úi trebuie păstrat cu grijă pentru orice consultare ulterioară.

• Instalarea úi operaĠiunile de întreĠinere trebuie efectuate respectând normele în vigoare, în conformitate cu instrucĠiunile producătorului, úi trebuie să fie realizate de personal calificat profesional. Este interzisă orice intervenĠie asupra organelor de reglare sigilate.

• O instalare greúită sau întreĠinerea în condiĠii necorespunzătoare pot cauza pagube persoanelor, animalelor sau bunurilor. Este exclusă orice responsabilitate din partea producătorului pentru pagubele cauzate de greúeli în instalare úi în utilizare, úi în general, pentru nerespectarea instrucĠiunilor.

• Înainte de efectuarea oricărei operaĠii de curăĠare sau de întreĠinere, deconectaĠi aparatul de la reĠeaua de alimentare acĠionând întrerupătorul instalaĠiei úi/sau cu ajutorul dispozitivelor corespunzătoare de blocare.

• În caz de defecĠiune úi/sau de funcĠionare defectuoasă a aparatului, dezactivaĠi-l, evitând orice încercare de reparare sau de intervenĠie directă. AdresaĠi-vă exclusiv personalului calificat profesional. Eventuala reparare-înlocuire a produselor va trebui efectuată numai de către personalul calificat profesional, utilizându-se exclusiv piese de schimb originale. Nerespectarea celor menĠionate mai sus poate compromite siguranĠa aparatului.

• Acest aparat va trebui să fie destinat numai utilizării pentru care a fost proiectat în mod expres. Orice altă utilizare este considerată necorespunzătoare úi, prin urmare, periculoasă.

• Materialele de ambalaj nu trebuie lăsate la îndemâna copiilor întrucât constituie o potenĠială sursă de pericol.

• Imaginile din acest manual sunt o reprezentare simplificată a produsului. În această reprezentare pot exista mici úi nesemnificative diferenĠe faĠă de produsul furnizat.

2. INSTRUCğIUNI DE UTILIZARE

2.1 Prezentare

TAURA D MCS este un generator termic pentru încălzire úi pentru prepararea apei calde

menajere cu un randament ridicat, care funcĠionează cu gaz natural, dotat cu arzător atmosferic cu aprindere electronică, cameră etanúă cu ventilaĠie forĠată, sistem de control cu microprocesor, destinat instalării la interior sau la exterior, într-un loc parĠial protejat (conform EN 297/A6) pentru temperaturi până la -5°C.

2.2 Panoul de comandă

Panou

51 210157

bar

11 3 4 12 16 6 17

fig. 1 - Panoul de control

Legendă panou fig. 1 1 Tastă pentru micúorarea temperaturii apei calde menajere

2 Tastă pentru mărirea temperaturii apei calde menajere 3 Tastă pentru micúorarea temperaturii din instalaĠia de încălzire 4 Tastă pentru mărirea temperaturii din instalaĠia de încălzire 5 Afiúaj 6 Tastă Resetare - selectare mod Vară/Iarnă - Meniu "Temperatură variabilă" 7 Tastă selectare mod Economy/Comfort - on/off aparat (Pornire/Oprire) 10 Indicator mod Vară 11 Indicator multi-funcĠie 12 Indicator modul Eco (Economy) 15 Indicator arzător aprins úi nivel de putere curentă (Clipeúte intermitent în timpul

funcĠiei de anomalie ardere)

16 Conexiune Service Tool 17 Hidrometru

IndicaĠii în timpul funcĠionării Încălzire

În timpul cererii de încălzire (generată de Termostatul de cameră sau de Cronocomanda

Ġă), pe afiúaj (det. 11 - fig. 1) apare temperatura curentă din turul instalaĠiei de

la distan încălzire úi, în intervalul de aúteptare pentru încălzire, mesajul “d2”

Apă caldă menajeră

În timpul cererii de apă caldă menajeră (generată de deschiderea robinetului de apă caldă menajeră), pe afiúaj (det. 11 - fig. 1) apare temperatura curentă de ieúire a apei calde menajere, alternativ cu mesajul “SA” (apă caldă menajeră) úi, în intervalul de aúteptare pentru apă menajeră, mesajul “d1“.

Anomalie

În caz de anomalie (vezi cap. 4.4), pe afiúaj (det. 11 - fig. 1) apare codul de defecĠiune úi, în intervalul de aúteptare de siguranĠă, mesajele “d3” úi “d4”.

2.3 Pornirea úi oprirea Racordarea la reĠeaua electrică

• În timpul primelor 5 secunde, pe afiúaj apare versiunea software a cartelei.

•DeschideĠi robinetul de gaz din amonte de centrală.

• Centrala esta pregătită pentru funcĠionarea automată de fiecare dată când deschideĠi robinetul de apă caldă menajeră sau când există o cerere de încălzire (generată de Termostatul de cameră sau de Cronocomanda la distanĠă).

Oprirea úi pornirea centralei ApăsaĠi pe tasta on/off (det. 7 - fig. 1) timp de 5 secunde.

fig. 2 - Oprirea centralei

Când centrala este oprită, cartela electronică mai este încă alimentată cu energie electrică. Este dezactivată funcĠionarea circuitului de apă caldă menajerăúi a circuitului de în- călzire. Rămâne activ sistemul antiîngheĠ. Pentru a porni din nou centrala, apăsaĠi din nou pe tasta on/off (det. 7 fig. 1) timp de 5 secunde.

fig. 3

Centrala va fi pregătită imediat pentru funcĠionare, de fiecare dată când deschide netul de apă caldă menajeră sau când există o cerere de încălzire (generată de Termostatul de cameră sau de Cronocomanda la distanĠă).

Dacă întrerupeĠi alimentarea cu energie electricăúi/sau cu gaz a aparatului, si- stemul antiîngheĠ nu funcĠionează. Pe perioada întreruperilor de lungă durată

în timpul iernii, pentru a evita defecĠiunile cauzate de îngheĠ, se recomandă să evacuaĠi toată apa din centrală, atât apa menajeră cât úi pe cea din instalaĠie; sau să evacuaĠi numai apa menajerăúi să introduceĠi lichidul antigel corespun- zător în instalaĠia de încălzire, conform instrucĠiunilor din sez. 3.3.

2.4 Reglările

Comutarea Vară/Iarnă

ApăsaĠi pe tasta vară/iarnă (det. 6 - fig. 1) timp de 2 secunde. Pe afiúaj se activează simbolul Vară (det. 10 - fig. 1): centrala va prepara numai apă cal-

dă menajeră. Rămâne activ sistemul antiîngheĠ. Pentru a dezactiva modul Vară, apăsaĠi din nou pe tasta vară/iarnă (det. 6 - fig. 1) timp

de 2 secunde.

Reglarea temperaturii în circuitul de încălzire

AcĠionaĠi asupra tastelor pentru încălzire (det. 3 úi 4 - fig. 1) pentru a modifica temperatura de la un minim de 30°C la un maxim de 85°C; oricum, se recomandă ca centrala să nu funcĠioneze la valori de temperatură mai mici de 45°C.

fig. 4

Reglarea temperaturii în circuitul de apă menajeră

Cu ajutorul butoanelor pentru apă caldă menajeră (det. 1 úi 2 - fig. 1) modificaĠi temperatura de la un minim de 40°C la un maxim de 50°C.

fig. 5

Reglarea temperaturii ambientale (cu termostat ambiental opĠional)

StabiliĠi cu ajutorul termostatului ambiental temperatura dorită în interiorul încăperilor. Dacă nu este prevăzută cu termostat ambiental, centrala asigur

ă menĠinerea instalaĠiei

la temperatura dorită, stabilită pentru turul instalaĠiei.

Reglarea temperaturii ambientale (cu cronocomandă la distanĠă opĠională)

StabiliĠi cu ajutorul cronocomandei la distanĠă temperatura ambientală dorită în interiorul încăperilor. Centrala va regla temperatura apei din instalaĠie în funcĠie de temperatura cerută în încăpere. În ceea ce priveúte funcĠionarea cu cronocomandă la distanĠă, urmaĠi instrucĠiunile din manualul de utilizare.

Selectarea ECO/COMFORT

Aparatul este dotat cu o funcĠie care asigură o viteză ridicată de preparare a apei calde menajere úi un confort maxim pentru utilizator. Când dispozitivul este activat (modul COMFORT), temperatura apei din centrală este menĠinută, permiĠând aúadar ca apa caldă să fie disponibilă imediat, la ieúirea din centrală, la deschiderea robinetului, evitânduse timpii de aúteptare.

Dispozitivul poate fi dezactivat de către utilizator (modul ECO) apăsând tasta eco/

(det. 7 - fig. 1). În modul ECO, pe afiúaj se activează simbolul ECO (det. 12 -

comfort

fig. 1). Pentru a activa modul COMFORT apăsaĠi din nou pe tasta eco/comfort (det. 7 fig. 1).

Ġi robi-

cod. 3541A220 - 01/2011 (Rev. 00)

Page 3

TAURA D MCS

Temperatură variabilă

Când e instalată sonda externă (opĠional), sistemul de reglare al centralei lucrează cu “Temperatură variabilă”. În acest mod, temperatura din instalaĠia de încălzire este reglată în funcĠie de condiĠiile climatice externe, astfel încât să se garanteze un confort ridicat úi economie de energie tot anul. În special când creúte temperatura externă se reduce temperatura din turul instalaĠiei, în funcĠie de o anumită “curbă de compensare”.

Cu reglarea Temperatură Variabilă, temperatura setată cu ajutorul tastelor încălzire (det. 3 - fig. 1) devine temperatura maximă din turul instalaĠiei. Se recomandă să se regleze la valoarea maximă pentru a permite sistemului să regleze total intervalul util de funcĠionare.

Centrala trebuie reglată în faza de instalare de personal calificat. Utilizatorul poate efectua oricum eventuale modificări pentru îmbunătăĠirea confortului.

Curba de compensare úi deplasarea curbelor Apăsând pe tasta reset (det. 6 - fig. 1) timp de 5 secunde se accesează meniul "Tem-

peratură variabilă" este vizualizat mesajul "CU" care clipeúte intermitent. Cu ajutorul tastelor pentru apă

la 1 la 10 în funcĠie de caracteristică. Reglând curba la 0, reglarea Temperatură Variabilă este dezactivată.

Apăsând pe tastele pentru încălzire (det. 3 - fig. 1) se ajunge la deplasarea paralelă a curbelor; este vizualizat mesajul "OF" care clipeúte intermitent. Cu ajutorul tastelor pentru apă caldă menajeră (det. 1 - fig. 1) reglaĠi deplasarea paralelă a curbelor în funcĠie de caracteristică (fig. 6).

Apăsând din nou pe tasta reset (part. 6 - fig. 1) timp de 5 secunde se iese din meniul “Temperatură variabilă”.

Dacă temperatura ambiantă e mai mică faĠă de valoarea dorită, se recomandă să se- lectaĠi o curbă de ordin superior úi invers. ContinuaĠi cu măriri sau micúorări de câte o unitate úi verificaĠi rezultatul în încăpere.

OFFSET = 20 OFFSET = 40

90 85 80

20 10 0 -10 -20

fig. 6 - Exemplu de deplasare paralelă a curbelor de compensare

Reglările de la cronocomanda la distanĠă

Dacă la centrală este conectată Croncomanda la distanĠă (opĠional), reglările

de mai sus trebuie efectuate conform indicaĠiilor din tabel 1.

Tabel. 1

Reglarea temperaturii în circuitul de încălzire

Reglarea temperaturii în circuitul de apă menajeră

Comutarea Vară/Iarnă

Selectarea ECO/COMFORT

Reglarea presiunii hidraulice din instalaĠie

Presiunea de umplere a instalaĠiei reci, indicată de hidrometrul centralei (det. 2 - fig. 7), trebuie să fie de aproximativ 1,0 bar. Dacă presiunea în instalaĠie coboară la valori inferioare celei minime, centrala se opreúte, iar pe afiúaj este vizualizată anomalia F37. AcĠionând robinetul de umplere det. 1 fig. 7 (A = Deschis - B = Închis), readuceĠi-o la valoarea iniĠială. La sfârúitul operaĠiei închideĠi din nou, întotdeauna, robinetul de umplere.

caldă menajeră (det. 1 - fig. 1) modificaĠi curba dorită de

8910

Reglarea poate fi efectuată fie din meniul Cronocomenzii la distanĠă, fie de la panoul de comandă al centralei.

Modul Vară are prioritate înaintea unei eventuale cereri de încălzire de la Cronocomanda la distanĠă.

Selectarea se poate face numai de la panoul de comandă al centralei.

90 85 80

20 10 0 -10 -20

568910 7

fig. 7 - Robinetul de umplere

3. INSTALAREA

3.1 DispoziĠii generale

INSTALAREA CENTRALEI TREBUIE EFECTUATĂ NUMAI DE PERSONAL SPECIALIZAT ùI CU CALIFICARE RECUNOSCUTĂ, RESPECTÂNDU-SE TOATE INSTRUCğIUNILE MENğIONATE ÎN PREZENTUL MANUAL TEHNIC, DISPOZIğIILE LEGALE ÎN VIGOARE, CERINğELE NORMELOR NAğIONALE ùI LOCALE ùI CONFORM REGULILOR DE BUNĂ FUNCğIONARE TEHNICĂ.

3.2 Locul de instalare

Circuitul de combustie al aparatului este etanú faĠă de mediul de instalare úi, prin urmare, aparatul poate fi instalat în orice încăpere. Mediul de instalare trebuie să fie suficient de aerisit, pentru a evita crearea condiĠiilor de pericol, în caz că există totuúi mici pierderi de gaz. Această normă de siguranĠă este impusă de Directiva CEE nr. 90/396 pentru toate aparatele care utilizează gaz, chiar úi pentru cele cu cameră etanúă.

Aparatul este adecvat pentru funcĠionarea într-un loc parĠial protejat, conform EN 297 pr A6, cu o temperatură minimă de -5°C. Se recomandă să se instaleze centrala sub streaúina unui acoperiú, în interiorul unui balcon sau într-o niúă ferită.

În locul de instalare nu trebuie să existe praf, obiecte sau materiale inflamabile sau gaze corozive.

Centrala este proiectată pentru instalarea suspendată pe perete úi e dotată în serie cu un cadru de fixare. FixaĠi cadrul de perete conform cotelor indicate în desenul de pe copertăúi suspendaĠi centrala. La cerere, este disponibil un úablon metalic pentru a trasa pe perete punctele unde trebuie efectuate orificiile. Fixarea pe perete trebuie să garanteze o susĠinere stabilăúi eficientă a generatorului.

Dacă aparatul este inclus într-un corp de mobilier sau montat lângă piese de

mobilier, trebuie asigurat spaĠiul pentru demontarea carcasei úi pentru desfăúurarea activităĠilor normale de întreĠinere.

3.3 Racordurile hidraulice

Măsuri de precauĠie

Orificiul de evacuare al supapei de siguranĠă trebuie racordat la o pâlnie sau la un tub de colectare, pentru a evita scurgerea apei pe jos în caz de suprapre-

siune în circuitul de încălzire. În caz contrar, dacă supapa de evacuare intervine, inundând încăperea, producătorul centralei nu va putea fi considerat răspunzător.

Înainte de efectuarea racordării, verificaĠi ca aparatul să fie predispus pentru funcĠionarea cu tipul de combustibil disponibil úi efectuaĠi o curăĠare corectă a

tuturor Ġevilor instalaĠiei.

EfectuaĠi racordurile în punctele corespunzătoare, conform desenului de pe copertăúi simbolurilor de pe aparat.

Caracteristicile apei din instalaĠie

Dacă apa are o duritate mai mare de 25° Fr (1°F = 10 ppm CaCO lizarea apei tratate corespunzător, pentru a evita posibilele incrustaĠii în centrală.

Sistem antiîngheĠ, lichide antiîngheĠ, aditivi úi inhibitori

Dacă e necesar, este permisă utilizarea de lichide antigel, aditivi úi inbitori, numai dacă producătorul lichidelor sau al aditivilor respectivi oferă o garanĠie care să asigure că produsele sale sunt corespunzătoare úi nu provoacă defectarea schimbătorului de căldură al centralei sau a altor componente úi/sau materiale din centralăúi din instalaĠie. Este interzisă utilizarea lichidelor antigel, a aditivilor úi a inhibitorilor generali, care nu sunt adecvaĠi pentru utilizarea în instalaĠiile termice úi care nu sunt compatibili cu materialele din centralăúi din instalaĠie.

3.4 Racordarea la gaz

Racordul de gaz trebuie să fie efectuat la conducta corespunzătoare (vezi figura de pe copertă) în conformitate cu normele în vigoare, cu o Ġeavă metalică rigidă, sau la perete cu o Ġeavă flexibilă continuă din oĠel inox, interpunând un robinet de gaz între instalaĠie úi centrală. VerificaĠi ca toate racordările la gaz să fie etanúe.

3.5 Racordurile electrice

Măsuri de precauĠie

Aparatul trebuie să fie racordat la o instalaĠie eficientă de împământare, realizată în conformitate cu normele de siguranĠă în vigoare. SolicitaĠi personalului

calificat profesional să verifice eficienĠa úi compatibilitatea instalaĠiei de îm- pământare, producătorul nefiind responsabil pentru eventualele pagube cauzate de neefectuarea împământării instalaĠiei.

Centrala e precablatăúi e dotată cu cablu de racordare la linia electrică de tip "Y", fărăútecher. Conexiunile la reĠea trebuie efectuate cu un racord fix úi tre- buie să fie dotate cu un întrerupător bipolar ale cărui contacte să aibă o deschi- dere de cel puĠin 3 mm, interpunând siguranĠe de max. 3A între centralăúi linie. Este important să respectaĠi polarităĠile (FAZĂ: cablu maro / NUL: cablu albastru / ÎMPĂMÂNTARE: cablu galben-verde) la conexiunile la linia electrică.

Cablul de alimentare al aparatului nu trebuie înlocuit de utilizator. În cazul deteriorării cablului, opriĠi aparatul, iar pentru înlocuirea acestuia adresaĠi-vă

exclusiv personalului calificat profesional. În cazul înlocuirii cablului electric de alimentare, utilizaĠi exclusiv cablul "HAR H05 VV-F" 3 x 0,75 mm2, cu diametrul extern maxim de 8 mm.

Termostatul de cameră (opĠional)

ATENğIE: TERMOSTATUL DE CAMERĂ TREBUIE SĂ AIBĂ CONTACTELE CURATE. DACĂ SE CONECTEAZĂ 230 V. LA BORNELE TERMOSTATULUI

DE CAMERĂ, SE DETERIOREAZĂ IREMEDIABIL CARTELA ELECTRONICĂ.

La racordarea unei cronocomenzi sau timer, evitaĠi să alimentaĠi aceste dispozitive de la contactele lor de întrerupere. Alimentarea lor trebuie efectuată prin intermediul unui racord direct de la reĠea sau prin baterii, în funcĠie de tipul de dispozitiv.

), se recomandă uti-

cod. 3541A220 - 01/2011 (Rev. 00)

Page 4

TAURA D MCS

Accesul la panoul de borne electric

UrmaĠi indicaĠiile din fig. 8 pentru a avea acces la panoul de borne pentru conexiunile electrice. Dispunerea bornelor pentru diferitele conexiuni este indicatăúi în schema electrică din fig. 26.

138

139

fig. 8 - Accesul la panoul de borne

3.6 Conducte de evacuare gaze arse Măsuri de precauĠie

Aparatul este de "tipul C" cu cameră etanúă úi tiraj forĠat, conductele de admisie aer úi de evacuare a gazelor arse trebuie să fie racordate la unul dintre sistemele de evacuare/ admisie indicate în continuare. Aparatul este omologat pentru a funcĠiona cu toate configuraĠiile de hornuri Cny indicate pe plăcuĠa cu datele tehnice. Cu toate acestea, e posibil ca unele configuraĠii să fie limitate în mod expres sau să nu fie permise de legi, norme sau regulamente locale. Înainte de a trece la instalare verificaĠi úi respectaĠi cu stricteĠe prevederile respective. RespectaĠi, de asemenea, dispoziĠiile referitoare la poziĠionarea terminalelor pe perete úi/sau acoperiúúi distanĠele minime faĠă de ferestre, pe- reĠi, deschideri de aerisire etc.

Diafragme

Pentru funcĠionarea centralei este necesar să montaĠi diafragmele livrate o dată cu aparatul. VerificaĠi ca în centrală să fie montată diafragma corectă (când aceasta trebuie utilizată) úi să fie corect poziĠionată.

Pentru conectarea coaxială montaĠi pe aparat unul dintre următoarele accesorii de pornire. Pentru cotele pentru efectuarea orificiilor în perete consultaĠi figura de pe copertă.

Ø126

Ø82

100

Ø100

45.6

Ø60

Ø130

100

010018X0010006X0 010007X0

fig. 10 - Accesorii de pornire pentru conducte coaxiale

Tabel. 3 - Diafragme pentru conducte coaxiale

Lungime maximă permisă 5 m 10 m

Factor de reducere cot 90° 1 m 0,5 m Factor de reducere cot 45° 0,5 m 0,25 m

Diafragmă de utilizat

Racordarea cu tuburi separate

C5x

fig. 11 - Exemple de racordare cu conducte separate ( = Aer / = Gaze ar-

Tabel. 4 - Tipologie

Tip Descriere C1X

C3X C5X

C6X B2X

Admisie úi evacuare orizontală, pe perete. Terminalele de intrare/ieúire trebuie să fie concentrice sau să fie suficient de apropiate, încât să fie supuse unor condiĠii de vânt similare (distanĠă de maxim 50 cm)

Admisie úi evacuare verticală, pe acoperiú. Terminale de intrare/ieúire ca pentru C12 Admisie úi evacuare separate, pe perete sau pe acoperiú, dar în orice caz în zone cu presiuni diferite.

Evacuarea úi admisia nu trebuie să fie poziĠionate pe pereĠi situaĠi faĠă în faĠă Admisie úi evacuare cu conducte certificate separat (EN 1856/1) Admisie din încăperea de instalare úi evacuare pe perete sau pe acoperiú

IMPORTANT - ÎNCĂPEREA TREBUIE SĂ FIE DOTATĂ CU O AERISIRE ADECVATĂ

Coaxial 60/100 Coaxial 80/125

0 ÷ 2 m

2 ÷ 5 m nicio diafragmă 3 ÷ 10 m nicio diafragmă

Model TAURA D 24 MCS TAURA D 32 MCS

= O 43 = O 45

0 ÷ 3 m

Model TAURA D 24 MCS TAURA D 32 MCS

B2x C1x

se)

= O 43 = O 45

118

max 50 cm

Înlocuirea diafragmei cu centrala neinstalată

Înlocuirea diafragmei cu centrala úi conductele de gaze arse deja instala-

B te

Racordarea cu tuburi coaxiale

fig. 9 - Exemple de racordare cu tuburi coaxiale ( = Aer / = Gaze arse)

Tabel. 2 - Tipologie

Tip Descriere C1X C3X

Admisie úi evacuare orizontală, pe perete Admisie úi evacuare verticală, pe acoperiú

cod. 3541A220 - 01/2011 (Rev. 00)

Pentru racordarea conductelor separate montaĠi pe aparat următorul accesoriu de pornire:

fig. 12 - Accesoriu de plecare pentru conducte separate

Înainte de a trece la instalare, verificaĠi ce diafragmă trebuie utilizatăúi aveĠi grijă să nu se depăúească lungimea maximă permisă, efectuând un calcul simplu:

1. StabiliĠi complet schema sistemului cu coúuri duble, inclusiv accesoriile úi terminalele de ieúire.

2. ConsultaĠi tabel 6 úi identificaĠi pierderile în m ponent, în funcĠie de poziĠia de instalare.

3. VerificaĠi ca suma totală a pierderilor să fie inferioară sau egală cu lungimea maximă permisă în tabel 5.

010011X0

(metri echivalenĠi) ale fiecărui com-

Page 5

TAURA D MCS

Tabel. 5 - Diafragme pentru conducte separate

Lungime maximă permisă

Diafragmă de utilizat

Model

TAURA D 24 MCS TAURA D 32 MCS

TAURA D 24 MCS

TAURA D 32 MCS

60 m

48 m

0 - 20 m 20 - 45 m 45 - 60 m

0 - 15 m 15 - 35 m 35 - 48 m

Tabel. 6 - Accesorii

Pierderi în m

Aspirare

aer

Vertical Orizontal

-4,0

O 80

O 100

O 60

0,5 m M/F 1KWMA38A 0,5 0,5 1,0

TUB

1 m M/F 1KWMA83A 1,0 1,0 2,0 2 m M/F 1KWMA06K 2,0 2,0 4,0

COT

45° F/F 1KWMA01K 1,2 2,2 45° M/F 1KWMA65A 1,2 2,2 90° F/F 1KWMA02K 2,0 3,0 90° M/F 1KWMA82A 1,5 2,5 90° M/F + Priză test 1KWMA70U 1,5 2,5

TRONSON

cu priză test 1KWMA16U 0,2 0,2 pentru evacuare condens 1KWMA55U - 3,0

TEU

cu evacuare condens 1KWMA05K - 7,0

TERMINAL

aer la perete 1KWMA85A 2,0 gaze arse la perete cu anti-

COù DE FUM

vânt Aer/gaze arse dublu 80/80 1KWMA84U - 12,0 Numai ieúire gaze arse O80 1KWMA83U +

de la O80 la O100 1KWMA03U 0,0 0,0

REDUCğIE

de la O100 la O80 1,5 3,0

TUB

1 m M/F 1KWMA08K 0,4 0,4 0,8

COT

45° M/F 1KWMA03K 0,6 1,0 90° M/F 1KWMA04K 0,8 1,3

TERMINAL

aer la perete 1KWMA14K 1,5 -

gaze arse la perete antivânt 1KWMA29K - 3,0 TUB 1 m M/F 010028X0 - 2.0 6.0 COT 90° M/F 010029X0 - 6.0

REDUCğIE 80 - 60 010030X0 - 8.0 TERMINAL Gaze arse la perete 1KWMA90A - 7.0

ATE NğIE: ğINEğI CONT DE PIERDERILE RIDICATE DE SARCINĂ ALE ACCESORII-

LOR O60, UTILIZAğI-LE NUMAI DACĂ ESTE NECESAR ùI MAI ALES ÎN DREPTUL

ULTIMEI PORğIUNI A TRASEULUI DE EVACUARE A GAZELOR ARSE.

1KWMA86A - 5,0

1KWMA86U

Racordarea la hornuri colective

fig. 13 - Exemple de racordare la hornuri ( = Aer / = Gaze arse)

Tabel. 7 - Tipologie

Tip Descriere C2X

Admisie úi evacuare în horn comun (admisie úi evacuare în aceeaúi conductă)

C4X

Admisie úi evacuare în hornuri comune separate, dar care sunt supuse unor condiĠii de vânt similare

C8X

Evacuare în horn separat sau comun úi admisie pe perete

B3X

Admisie din încăperea de instalare prin conductă concentrică (care înconjoară evacuarea) úi evacuare în horn comun cu tiraj natural

IMPORTANT - ÎNCĂPEREA TREBUIE SĂ FIE DOTATĂ CU O AERISIRE ADECVATĂ

O 43 O 47

nicio diafragmă

O 45 O 50

nicio diafragmă

Evacuare gaze arse

4. EXPLOATAREA úI ÎNTREğINEREA

4.1 Reglările Transformarea gazului de alimentare

Aparatul poate funcĠiona cu alimentare cu gaz metan sau G.P.L. úi este proiectat din fabrică pentru a utiliza unul dintre cele două tipuri de gaz, aúa cum se menĠionează în mod clar pe ambalaj úi pe plăcuĠa cu datele tehnice ale aparatului. Dacă e necesară utilizarea aparatului cu un tip de gaz diferit de cel prestabilit, trebuie să achiziĠionaĠi kitul de transformare corespunzător úi să procedaĠi după cum urmează:

1. ÎnlocuiĠi duzele arzătorului principal, montând duzele indicate în tabelul cu datele tehnice de la cap. 5, în funcĠie de tipul de gaz utilizat.

2. ModificaĠi parametrul referitor la tipul de gaz:

• aduceĠi centrala în modul stand-by

•apăsaĠi pe tastele pentru apă caldă menajeră det. 1 úi 2 - fig. 1 timp de 10 se-

cunde: pe afiúaj apare “b01“ care clipeúte intermitent.

•apăsaĠi pe tastele pentru apă caldă menajeră (det. 1 úi 2 - fig. 1) pentru a seta

parametrul 00 (pentru funcĠionarea cu metan) sau 01 GPL).

•apăsaĠi pe tastele pentru apă caldă menajeră (det. 1 úi 2 - fig. 1) timp de 10 se-

cunde.

• Centrala revine în modul stand-by.

3. ReglaĠi presiunile minimăúi maximă ale arzătorului (cf. paragraful respectiv), setând valorile indicate în tabelul cu datele tehnice pentru tipul de gaz utilizat.

4. AplicaĠi plăcuĠa adezivă din kitul de transformare alături de plăcuĠa cu datele tehni-

(pentru funcĠionarea cu

ce, pentru a dovedi efectuarea transformării.

Activarea modului TEST

ApăsaĠi simultan pe tastele pentru încălzire (det. 3 úi 4 - fig. 1) timp de 5 secunde pentru a activa modul TEST. Centrala se aprinde la puterea maximă de încălzire reglată conform paragrafului următor.

Pe afiúaj, simbolurile pentru încălzire úi apă sanitară (fig. 14) clipesc intermitent; alături va fi afiúată puterea de încălzire.

bar

fig. 14 - Modul TEST (putere încălzire = 100%)

ApăsaĠi pe tastele pentru încălzire (det. 3 ú (minimă = 0%, maximă = 100%).

Apăsând pe tasta Apă menajeră "-" (det. 1 - fig. 1), puterea centralei este reglată imediat la minim (0%). Apăsând pe tasta Apă menajeră "+" (det. 2 - fig. 1), puterea centralei este reglată imediat la maxim (100%).

Pentru a dezactiva modul TEST, apăsaĠi simultan pe tastele pentru încălzire (det. 3 úi 4

- fig. 1) timp de 5 secunde.

i 4 - fig. 1) pentru a mă

ri sau a reduce puterea

Oricum, modul TEST se dezactivează automat după 15 minute.

Reglarea presiunii la arzător

Acest aparat, fiind de tipul cu modularea flăcării, are două valori fixe de presiune: valoarea de minim úi valoarea de maxim, care trebuie să fie cele indicate în tabelul cu datele tehnice, în funcĠie de tipul de gaz.

• RacordaĠi un manometru la priza de presiune "B" poziĠionată în aval de valva de gaz.

• ActivaĠi modul TEST (vezi cap. 4.1).

•Apăsând pe tasta Eco/Comfort timp de 2 secunde, se intră în modul Calibrare valvă gaz.

• Cartela ajunge la setarea “q02”; apăsând pe tastele pentru apă caldă menajeră, se afiúează valoarea salvată în acel moment.

ă presiunea citită pe Manometru este diferit

•Dac efectuaĠi măriri/reduceri cu câte 1 sau 2 unităĠi ale parametrului “q02”, prin apăsarea pe tastele pentru apă caldă menajeră: după fiecare modificare, valoarea este memorizată; aúteptaĠi 10 secunde pentru ca presiunea să se stabilizeze.

•ApăsaĠi tasta pentru încălzire “-” (det. 3 - fig. 1).

• Cartela ajunge la setarea “q01”; apăsând pe tastele pentru apă caldă menajeră, se afiúează valoarea salvată în acel moment.

•Dacă presiunea citită pe Manometru este diferită de presiunea minimă nominală, efectuaĠi măriri/reduceri cu câte 1 sau 2 unităĠi ale parametrului “q01”, prin apăsarea pe tastele pentru apă caldă menajeră: după fiecare modificare, valoarea este memorizată; aúteptaĠi 10 secunde pentru ca presiunea să se stabilizeze.

•VerificaĠi din nou ambele regl rectaĠi-le, repetând procedura descrisă mai sus.

•Apăsând pe tasta Eco/Comfort timp de 2 secunde, se revine la modul TEST.

• DezactivaĠi modul TEST (vezi cap. 4.1).

• DeconectaĠi manometrul.

ări, apăsând pe tastele pentru înc

ă de presiunea maximă nominală,

ălzire, úi eventual co-

Dacă intenĠionaĠi să racordaĠi centrala TAURA D MCS la un horn colectiv sau la un coú de fum separat cu tiraj natural, hornul sau coúul de fum trebuie să fie proiectate în mod expres de personal tehnic calificat profesional, în conformitate cu normele în vigoare, úi trebuie să fie corespunzătoare pentru aparate cu cameră etanúă dotate cu ventilator.

cod. 3541A220 - 01/2011 (Rev. 00)

Page 6

TAURA D MCS

- Priza de presiune din amonte

- Priza de presiune din aval

- Conexiune electrică valvă gaz

- Ieúire gaz

- Intrare gaz

~ 24Ω

~ 65Ω

fig. 16 - Conexiune valvă gaz

TYPE SGV100

Pi max 65 mbar 24 Vdc - class B+A

fig. 15 - Valvă de gaz

Reglarea puterii de încălzire

Pentru a regla puterea în circuitul de încălzire, puneĠi centrala să funcĠioneze în modul TEST (vezi sez. 4.1). ApăsaĠi pe tastele pentru încălzire (det. 3 - fig. 1) pentru mărirea sau micúorarea puterii (minimă = 00 - maximă = 100); Apăsând pe tasta RESET înainte să treacă 5 secunde, puterea maximă va rămâne cea pe care tocmai aĠi reglat-o. IeúiĠi din modul TEST (vezi sez. 4.1).

Meniul de configurare

Pentru a ajunge la Meniul de configurare, apăsaĠi simultan pe tastele pentru Apă menajeră timp de 10 secunde. Sunt disponibili 7 parametri indicaĠi cu litera “b”, care nu pot fi modificaĠi de la Cronocomanda la distanĠă.

Apăsând pe tastele pentru Încălzire se poate derula lista parametrilor, în ordine crescătoare, respectiv descrescătoare. Pentru a afiúa sau a modifica valoarea unui parametru este suficient să se apese pe tastele Apă menajeră: modificarea va fi salvată automat.

CuprinsDescriere Interval

b01 Selectarea tipului de gaz

b02 Selectarea tipului de centrală

Selectarea tipului de cameră de

b03

ardere

Selectarea tipului de schimbător de căldură primar (b03=0)

Nu influenĠează reglarea (b03=1) -- 0

b04

Nu influenĠează reglarea (b03=2) -- 0 Selectarea tipului de schimbător de

că

ldur

ă primar

(b03=3)

Selectarea funcĠionării cartelă releu LC32 (b02=1)

b05

Nu influenĠează reglarea (b02=2) -- 0 Nu influenĠează reglarea (b02=3) -- 0 Nu influenĠează reglarea (b02=4) -- 0

b06 FrecvenĠa tensiunii din reĠea

Timp arzător aprins Comfort (b02=1)

Nu influenĠează reglarea (b02=2) -- 5

b07

Nu influenĠează reglarea (b02=3) -- 5 Nu influenĠează reglarea (b02=4) -- 5

0=Metan 1=GPL 1=Instantanee cu schimbător bitermic 2=Instantanee cu schimbător monotermic 3=Numai încălzire (vană 3 căi) 4=Numai încălzire (pompă de circulaĠie) 0=Cameră etanúă cu control ardere

(fără PF (presostat gaze arse)) 1=Cameră deschisă (cu TF (termostat gaze

arse)) 2=Cameră etanúă (cu PF (presostat gaze arse)) 3=Cameră etanúă cu control ardere (cu TF (termostat gaze arse) pe recuperator) 0=Plan

2=--

0=Plan

2=-0=Valvă de gaz externă

2=Vană 3 căi solară

0=50Hz 1=60Hz

0-20 secunde 5 secunde

Implicit

0=Metan

1=Instantanee cu schimbător bitermic

0=Cameră etanúă cu control ardere

0=Plan1=în formă de "omega"

0=Valvă de gaz externă1=Electrovalvă umplere instalaĠie

0=50Hz

Note:

1. Parametrii care prezintă mai multe descrieri au o funcĠionare úi/sau un interval de valori care variază în funcĠie de setarea parametrului indicat în paranteză.

2. Parametrii care prezintă mai multe descrieri sunt resetaĠi la valoarea implicită în cazul în care este modificat parametrul indicat în paranteză.

Pentru a ieúi din Meniul de configurare, apăsaĠi simultan pe tastele pentru Apă menajeră timp de 10 secunde; ieúirea se poate face úi automat, după 2 minute.

Meniul Service

Pentru a ajunge la Meniul Service al cartelei, apăsaĠi tasta Reset timp de 20 secunde. Sunt disponibile 4 submeniuri: apăsând pe tastele pentru Încălzire se poate alege, în ordine crescătoare, respectiv descrescătoare, “tS”, “In”, “Hi” sau “rE”. "tS" înseamnă Meniu Parametri transparenĠi, "In" înseamnă Meniu InformaĠii, “Hi” înseamnă Meniu History (Istoric): după selectarea submeniului, pentru a avea acces la acesta, trebuie să apăsaĠi din nou pe tasta Reset; “rE” înseamnă Reset pentru Meniul History: vezi descrierea.

tS" - Meniu Parametri transparenĠi

Sunt disponibili 16 parametri indicaĠi cu litera "P": care pot fi modificaĠi úi de la Cronocomanda la distanĠă.

Apăsând pe tastele pentru Încălzire se poate derula lista parametrilor, în ordine crescăto- are, respectiv descrescătoare. Pentru a afiúa sau a modifica valoarea unui parametru este suficient să se apese pe tastele Apă menajeră: modificarea va fi salvată automat.

Indice Descriere Interval Implicit

P01 Offset rampă de aprindere 0-40 10 P02 Pantă încălzire 1-20°C/minut 5°C/minut P03 Interval aúteptare încălzire 0-10 minute 2 minute P04 Post-circulaĠie încălzire 0-20 minute 6 minute P05 Setpoint maxim utilizator încălzire 31-85°C 85°C P06 Putere maximă încălzire 0-100% 100%

0=Fix

Stingere arzător în circuitul de apă caldă menajeră (b02=1)

P07

Stingere arzător în circuitul de apă caldă menajeră (b02=2)

Histerezis boiler (b02=3) 0-4°C 2°C Histerezis boiler (b02=4) 0-4°C 2°C Interval aúteptare apă caldă menajeră (b02=1) 0-60 secunde 30 secunde Interval aúteptare apă caldă menajeră (b02=2) 0-60 secunde 60 secunde

P08

Interval aúteptare apă caldă menajeră (b02=3) 0-60 secunde 30 secunde Interval aúteptare apă caldă menajeră (b02=4) 0-60 secunde 30 secunde Setpoint maxim utilizator ap Setpoint maxim utilizator apă caldă menajeră (b02=2) 50-65°C 55°C

P09

Setpoint maxim utilizator apă caldă menajeră (b02=3) 50-65°C 65°C Setpoint maxim utilizator apă caldă menajeră (b02=4) 50-65°C 65°C Temperatură funcĠie Anti-inerĠie (b02=1) 70-85°C 70°C Nu influenĠează reglarea (b02=2) -- 0 Temperatură tur în circuitul de apă caldă menajeră

P10

(b02=3) Temperatură tur în circuitul de apă caldă menajeră

(b02=4) Post-circulaĠie funcĠie Anti-inerĠie (b02=1) 0-5 secunde 0 secunde Post-circulaĠie apă menajeră (b02=2) 0-60 secunde 30 secunde

P11

Post-circulaĠie apă menajeră (b02=3) 0-60 secunde 30 secunde

Post-circulaĠie apă menajeră (b02=4) 0-60 secunde 30 secunde P12 Putere maximă apă menajeră 0-100% 100% P13 Putere minimă absolută 0-100% 0%

P14 Post-ventilaĠie

Offset limită CO2 (b03=0)

Nu influenĠează reglarea (b03=1) -- 20 P15

Nu influenĠează reglarea (b03=2) -- 20

Offset limită CO2 (b03=3)

P16 IntervenĠie protecĠie schimbător de căldură

ă cald

ă menajeră (b02=1) 50-65°C 50°C

1=În funcĠie de setpoint 2=Solar (5) 3=Solar (10) 4=Solar (20) 0=Fix 1=În funcĠie de setpoint 2=Solar (5) 3=Solar (10) 4=Solar (20)

70-85°C 80°C

0=Implicit 1=50 secunde 0 (Minim)

30 (Maxim)

0 (Minim) 30 (Maxim)

0=Fără F43 1-15=1-15°C/secundă

0=Fix

0=Implicit

10°C/secundă

cod. 3541A220 - 01/2011 (Rev. 00)

Page 7

TAURA D MCS

Note:

1. Parametrii care prezintă mai multe descrieri au o funcĠionare úi/sau un interval de valori care variază în funcĠie de setarea parametrului indicat în paranteză.

2. Parametrii care prezintă mai multe descrieri sunt resetaĠi la valoarea implicită în cazul în care este modificat parametrul indicat în paranteză.

3. Parametrul "Putere maximă încălzire" poate fi modificat úi în modul Test.

Pentru a reveni la Meniul Service este suficient să apăsaĠi pe tasta Reset. Pentru a ieúi din Meniul Service al cartelei, apăsaĠi pe tasta Reset timp de 20 secunde; ieúirea se poate face úi automat, după 15 minute.

"In" - Meniul InformaĠii

Sunt disponibile 6 informaĠii. Apăsând pe tastele pentru Încălzire se poate derula lista informaĠiilor, în ordine crescăto-

are, respectiv descrescătoare. Pentru a vizualiza valoarea acestora este suficient să se apese pe tastele Apă menajeră.

Indice Descriere Interval

t01 Senzor NTC Încălzire (°C) între 05 úi 125 °C t02 Senzor NTC SiguranĠă (°C) între 05 úi 125 °C t03 Senzor NTC Apă menajeră (°C) între 05 úi 125 °C t04 Senzor NTC Extern (°C) între -30 úi 70°C (Valorile negative clipesc intermitent) L05 Putere arzător reală (%) 00%=Minimă, 100%=Maximă F06 RezistenĠă flacără reală (Ohm) 00-99 Ohm (-- = arzător stins)

Note:

1. În caz de senzor defect, cartela va afiúa niúte liniuĠe.

Pentru a reveni la Meniul Service este suficient să apăsaĠi pe tasta Reset. Pentru a ieúi din Meniul Service al cartelei, apăsaĠ te face úi automat, după 15 minute.

"Hi" - Meniul History (Istoric)

Cartela poate memoriza ultimele 11 anomalii: data Istoric H1: reprezintă anomalia cea mai recentă care a apărut; data Istoric H10: reprezintă anomalia cea mai puĠin recentă care a apărut.

Codurile anomaliilor salvate sunt vizualizate úi în meniul respectiv al Cronocomenzii la distanĠă.

Apăsând pe tastele pentru Încălzire se poate derula lista anomaliilor, în ordine crescătoare, respectiv descrescătoare. Pentru a vizualiza valoarea acestora este suficient să se apese pe tastele Apă menajeră.

"rE" - Reset History (Resetare istoric)

Apăsând timp de 3 secunde pe tasta Eco/comfort se pot úterge toate anomaliile memorizate în Meniul History: cartela va ieúi în mod automat din Meniul Service, pentru a confirma operaĠiunea.

Pentru a ieúi din Meniul Service al cartelei, apăsaĠi pe tasta Reset timp de 20 secunde; ieúirea se poate face úi automat, după 15 minute.

4.2 Punerea în funcĠiune

Înainte de pornirea centralei

• VerificaĠi etanúeitatea instalaĠiei de gaz.

• VerificaĠi preîncărcarea corectă a vasului de expansiune.

•UmpleĠi instalaĠia hidraulicăúi asiguraĠi o evacuare completă a aerului din centrală úi din instalaĠie.

• VerificaĠi să nu existe pierderi de apă în instalaĠie, în circuitele de apă menajeră, la racorduri sau în centrală.

• VerificaĠi racordarea corectă a instalaĠiei electrice úi buna funcĠionare a instalaĠiei de împământare.

• VerificaĠi ca valoarea presiunii gazului pentru circuitul de încălzire să fie cea nece- sară.

• VerificaĠi ca în imediata apropiere a centralei să nu existe lichide sau materiale inflamabile

Verificări în timpul funcĠionării

• PorniĠi aparatul.

• VerificaĠi etanúeitatea circuitului de combustibil úi a instalaĠiilor de apă.

• Controla

• ControlaĠi ca circulaĠia apei, între centralăúi instalaĠii, să se desfăúoare corect.

• AsiguraĠi-vă că valva de gaz modulează corect, atât în faza de încălzire, cât úi în

• VerificaĠi aprinderea în bune condiĠii a centralei, efectuând diferite încercări de

• VerificaĠi ca valoarea consumului de combustibil indicată de contor să corespundă

• AsiguraĠi-vă că, fără cerere de căldură, arzătorul se aprinde corect când se deschi-

• VerificaĠi programarea corectă a parametrilor úi efectuaĠi eventualele personalizări

Ġi eficienĠa coúului de fum úi a conductelor aer-gaze arse în timpul

funcĠionării centralei.

cea de preparare a apei calde menajere.

aprindere úi de stingere, cu ajutorul termostatului de cameră sau al comenzii la distanĠă.

cu cea indicată în tabelul cu datele tehnice din cap. 5.

de un robinet de apă caldă menajeră. ControlaĠi ca, în timpul funcĠionării în circuitul

ălzire, la deschiderea unui robinet de apă cald

de înc circulaĠie din circuitul de încălzire, iar apa caldă menajeră să fie preparată în condiĠii normale.

necesare (curbă de compensare, putere, temperaturi etc.).

i pe tasta Reset timp de 20 secunde; ie

ă, să se oprească pompa de

úirea se poa-

4.3 ÎntreĠinerea Controlul periodic

Pentru a menĠine în timp corecta funcĠionare a aparatului, e necesar să solicitaĠi personalului calificat un control anual care să prevadă următoarele verificări:

• Dispozitivele de control úi de siguranĠă (valvă de gaz, debitmetru, termostate etc.) trebuie să funcĠioneze corect.

• Circuitul de evacuare a gazelor arse trebuie să fie perfect eficient. (Centrală cu cameră etanúă: ventilator, presostat etc. - Camera etanúă trebuie să fie ermetică: garnituri, coliere etc.). (Centrală cu cameră deschisă: dispozitiv antirefulare, termostat gaze arse etc.)

• Conductele úi terminalul aer-gaze arse nu trebuie să fie blocate úi nu trebuie să prezinte pierderi.

•Arzătorul úi schimbătorul de căldură trebuie să fie curate úi fără incrustaĠii. Pentru o eventuală curăĠare nu utilizaĠi produse chimice sau perii de oĠel.

• Electrodul nu trebuie să aibă incrustaĠii

úi trebuie să fie poziĠionat corect.

= =

0,5

fig. 17 - PoziĠionarea electrodului

•InstalaĠiile de gaz úi de apă trebuie să fie etanúe.

• Presiunea apei din instalaĠia rece trebuie să fie de aproximativ 1 bar; în caz contrar, aduceĠi-o din nou la această valoare.

• Pompa de circulaĠie nu trebuie să fie blocată.

• Vasul de expansiune trebuie să fie încărcat.

• Debitul de gaz úi presiunea trebuie să corespundă cu valorile indicate în tabelele respective.

4.4 Rezolvarea problemelor

Diagnosticarea

Centrala este dotată cu un sistem avansat de autodiagnosticare. În cazul apariĠiei unei anomalii la centrală, afiúajul clipeúte intermitent împreună cu simbolul anomaliei (det. 11

- fig. 1), indicând codul anomaliei.

Există anomalii care cauzează blocări permanente (desemnate cu litera "A"): pentru reluarea funcĠionării e suficient să apăsaĠi tasta RESET (det. 6 - fig. 1) timp de 1 secundă, sau tasta RESET a cronocomenzii la distanĠă (opĠional), dacă este instalată; dacă centrala nu porneúte din nou, este necesar să rezolvaĠi anomalia.

Alte anomalii cauzează blocări temporare (desemnate cu litera "F"), care sunt restabilite automat imediat ce valoarea revine în regimul de funcĠionare normal al centralei.

Listă anomalii

Tabel. 8

Cod

Anomalie Cauză posibilă SoluĠie

anomalie

Lipsa gazului

A01

Arzătorul nu se aprinde

Semnal prezenĠă flacără cu

A02

arzătorul stins

IntervenĠie protecĠie supra-

A03

temperatură

F04

Anomalie parametri cartelă Setare eronată parametru cartelă

Anomalie presostat gaze arse (contactul nu se închide)

F05

Anomalie ventilator

Lipsa flăcării după faza de

A06

aprindere

F07

Anomalie parametri cartelă Setare eronată parametru cartelă

Anomalie electrod de detectare / aprindere

Val vă de gaz defectă Ver ifi caĠi úi înlocuiĠi valva de gaz Cablaj valvă gaz întrerupt VerificaĠi cablajul Putere de aprindere prea scăzută ReglaĠi puterea de aprindere

Anomalie electrod

Anomalie cartelă Ve rif ica Ġi cartela

Senzor circuit de încălzire defect

Lipsa circulaĠiei apei în instalaĠie VerificaĠi pompa de circulaĠie PrezenĠă aer în instalaĠie EvacuaĠi aerul din instalaĠie

Setare eronată parametru cartelă

Cablaj întrerupt VerificaĠi cablajul Ventilator defect VerificaĠi ventilatorul Anomalie cartelă Ve rif ica Ġi cartela Presiune scăzută în instalaĠia de

gaz Calibrare presiune minimă la

arzător

ControlaĠi ca debitul de gaz la centrală să fie regulat, iar aerul să fi fost evacuat din Ġevi

ControlaĠi cablajul electrodului úi ca acesta să fie poziĠionat corect úi să nu aibă incrustaĠii

Ver ifi caĠi cablajul electrodului de ionizare

ControlaĠi poziĠionarea úi funcĠionarea corectă a senzorului din circuitul de încălzire

Ver ifi caĠi úi eventual modificaĠi parametrul cartelei

Ver ifi caĠi presiunea gazului

Ver ifi caĠi presiunile

Ver ifi caĠi úi eventual modificaĠi parametrul cartelei

cod. 3541A220 - 01/2011 (Rev. 00)

Page 8

TAURA D MCS

Cod

Anomalie Cauză posibilă SoluĠie

anomalie

A09

Anomalie valvă gaz

F10

Anomalie senzor de tur 1

Anomalie senzor apă caldă

F11

menajeră

F14

Anomalie senzor de tur 2

A16

Anomalie valvă gaz

F20

Anomalie control ardere

Anomalie ardere neade-

A21

cvată

A23

Anomalie parametri cartelă Setare eronată parametru cartelă

A24

Anomalie parametri cartelă Setare eronată parametru cartelă

Tensiune de alimentare mai

F34

mică de 180V. FrecvenĠa din reĠea este

F35

anormală

Presiunea apei din

F37

instalaĠie nu este corectă

F39

Anomalie sondă externă

A41

PoziĠionarea senzorilor

F42

Anomalie senzor încălzire Senzor defect ÎnlocuiĠi senzorul

IntervenĠie protecĠie schim-

F43

bător de căldură.

F50

Anomalie valvă gaz

Anomalie ardere neade-

A51

cvată

Cablaj întrerupt VerificaĠi cablajul

Val vă de gaz defectă

Senzor defect Cablaj în scurtcircuit Cablaj întrerupt Senzor defect Cablaj în scurtcircuit Cablaj întrerupt Senzor defect Cablaj în scurtcircuit Cablaj întrerupt Cablaj întrerupt VerificaĠi cablajul

Val vă de gaz defectă

Anomalie ventilator

Diafragmă necorespunzătoare

Coúul de fum nu este corect dimensionat sau este astupat

Anomalie F20 generată de 6 ori în ultimele 10 minute

Probleme la reĠeaua electrică Ver ific aĠi instalaĠia electrică

Presiune prea scăzută UmpleĠi instalaĠia Presostatul apă nu este conectat

sau este defect Sondă defectă sau scurtcircuit

cablaj Sondă deconectată după ce aĠi

activat temperatura variabilă Senzor tur sau senzor apă caldă

menajeră deconectat de la tub

Lipsă de circulaĠie H instala

ie Aer în instalaĠie EvacuaĠi aerul din instalaĠie Cablaj operator modulant între-

rupt

Val vă de gaz defectă

Înfundare coú evacuare/admisie VerificaĠi coúul

O în

Ver ific aĠi úi eventual înlocuiĠi valva de gaz

Ver ific aĠi cablajul sau înlocuiĠi senzorul

Ver ific aĠi úi eventual înlocuiĠi valva de gaz

Ver ific aĠi ventilatorul úi cablajul ventilatorului

Ver ific aĠi úi eventual înlocuiĠi diafragma

Ver ific aĠi coúul

Vezi anomalia F20

Ver ific aĠi úi eventual modificaĠi parametrul cartelei

Ver ific aĠi senzorul

Ver ific aĠi cablajul sau înlocuiĠi senzorul

ConectaĠi din nou sonda externă sau dezactivaĠi temperatura variabilă

ControlaĠi poziĠionarea úi funcĠionarea corectă a senzorilor

Ver ific aĠi pompa de circulaĠie

Ver ific aĠi cablajul

Ver ific aĠi úi eventual înlocuiĠi valva de gaz

5. CARACTERISTICI úI DATE TEHNICE

Tabel. 9 - Legendă figuri cap. 5

Cameră etanúă

Intrare gaz

Ieúire apă caldă menajeră

Intrare apă menajeră

Tur instalaĠie

Retur instalaĠie

Supapă de siguranĠă

Ventilator

Cameră de ardere

Grup arzătoare

Duză principală

Arzător

Izolator cameră de combustie

Schimbător din cupru pentru încălzire úi apă caldă menajeră

Colector gaze arse

5.1 Vedere generalăúi componente principale

187

278

20 21 22

Colector ieúire gaze arse

Pompă de circulaĠie încălzire

Evacuare automată aer

Fluxostat

Senzor temperatură apă menajeră

Val vă de gaz

Vas de expansiune

Termostat de cameră (nu este furnizat)

Robinet de umplere instalaĠie

Electrod de aprindere úi detectare

114

Presostat apă

138

Sondă externă

139

Unitate încăpere

187

Diafragmă gaze arse

278

Senzor dublu (SiguranĠă + Încălzire)

19 26

cod. 3541A220 - 01/2011 (Rev. 00)

10 8 7

38 9 11 32

fig. 18 - Vedere generală TAURA D 24 MCS

114

Page 9

TAURA D MCS

278

20 21 22

187

278

114

19 26

38 74

119810 42

32 14

10 8 7

fig. 19 - Vedere generală TAURA D 32 MCS

5.2 Scheme hidraulice

278

38 74

38 9 11 32

119810 42

114

32 14

fig. 21 - Circuitul de apă caldă menajeră

5.3 Tabel cu datele tehnice

Dată Unitate TAURA D 24 MCS TAURA D 32 MCS

Putere termică max. kW 25.8 34.4 (Q) Putere termică min. kW 8.3 11.5 (Q) Putere termică max. încălzire kW 24.0 32.0 (P) Putere termică min. încălzire kW 7.2 9.9 (P) Putere termică max. apă menajeră kW 24.0 32.0 Putere termică min. apă menajeră kW 7.2 9.9 Randament Pmax (80-60°C) % 93.0 93.1 Randament 30% % 90.5 91.0

Clasă eficienĠă directiva 92/42 CEE Clasă de emisii NOx - 3 (<150 mg/kWh) (NOx)

Duze arzător G20 nr. x O 11 x 1,35 15 x 1,35 Presiune gaz alimentare G20 mbar 20.0 20.0 Presiune gaz max. la arzător (G20) mbar 12.0 12.0 Presiune gaz min. la arzător (G20) mbar 1.5 1.5 Debit gaz max. G20

Debit gaz min. G20 Duze arzător G31 nr. x O 11 x 0,79 15 x 0,79 Presiune gaz alimentare G31 mbar 37 37 Presiune gaz max. la arzător (G31) mbar 35.0 35.0 Presiune gaz min. la arzător (G31) mbar 5.0 5.0 Debit gaz max. G31 kg/h 2.00 2.69 Debit gaz min. G31 kg/h 0.65 0.90 Presiune max. de funcĠionare încălzire bar 3 3 (PMS) Presiune min. de funcĠionare încălzire bar 0.8 0.8 Temperatură max. încălzire °C 90 90 (tmax) ConĠinut apă încălzire litri 1.0 1.2 Capacitatea vasului de expansiune pentru instalaĠia

de încălzire Presiune de preîncărcare vas de expansiune încăl-

zire Presiune max. de funcĠionare apă caldă menajeră bar 9 9 (PMW) Presiune min. de funcĠionare apă caldă menajeră bar 0.25 0.25 ConĠinut apă caldă menajeră litri 0.3 0.5 Debit apă caldă menajeră Dt 25°C l/min 13.7 18.3 Debit apă caldă menajeră Dt 30°C l/min 11.4 15.2 (D) Grad de protecĠie IP X5D X5D Tensiune de alimentare V/Hz 230V/50Hz 230V/50Hz Putere electrică absorbită W 110 135 Putere electric Greutate în gol kg 30 35

Tip de aparat PIN CE 0461BR0842

absorbită apă caldă menajeră W40 55

2.73 3.64

0.88 1.22

litri 7 10

bar 1 1

12-C22-C32-C42-C52-C62-C72-C82-B22

fig. 20 - Circuitul de încălzire

cod. 3541A220 - 01/2011 (Rev. 00)

Page 10

TAURA D MCS

5.4 Diagrame Diagrame presiune - putere

fig. 22 - Diagramă presiune - putere (TAURA D 24 MCS)

H [m H

0 500 1.000 1.500 2.000

Q [l/h]

fig. 25 - Pierderi de sarcină / înălĠime de pompare pompe de circulaĠie (TAURA D

32 MCS)

A = Pierderi de sarcină în centrală - 1, 2 úi 3 = Viteză pompă de circulaĠie

fig. 23 - Diagramă presiune - putere (TAURA D 32 MCS) A = GPL - B = METAN Pierderi de sarcină / înălĠime de pompare pompe de circulaĠie

H [m H

0 500 1.000 1.500 2.000

Q [l/h]

fig. 24 - Pierderi de sarcină / înălĠime de pompare pompe de circulaĠie (TAURA D

24 MCS)

cod. 3541A220 - 01/2011 (Rev. 00)

Page 11

TAURA D MCS

5.5 Schemă electrică

ABM01

38114

fig. 26 - Circuitul electric

AtenĠie: Înainte de a racorda termostatul de cameră sau cronocomanda la

distanĠă, scoateĠi puntea de pe panoul de borne.

138

139

°T°

278

4321

230V 50 Hz

cod. 3541A220 - 01/2011 (Rev. 00)

Page 12

Dichiarazione di conformità

Il costruttore dichiara che questo apparecchio è conforme alle seguenti direttive CEE:

• Direttiva Apparecchi a Gas 2009/142

• Direttiva Rendimenti 92/42

• Direttiva Bassa Tensione 73/23 (modificata dalla 93/68)

• Direttiva Compatibilità Elettromagnetica 89/336 (modificata dalla 93/68)

Declaración de conformidad

El fabricante declara que este equipo satisface las siguientes directivas CEE:

• Directiva de Aparatos de Gas 2009/142

• Directiva de Rendimientos 92/42

• Directiva de Baja Tensión 73/23 (modificada por la 93/68)

• Directiva de Compatibilidad Electromagnética 89/336 (modificada por la 93/68)

Declaration of conformity

Manufacturer declares that this unit complies with the following EU directives:

• Gas Appliance Directive 2009/142

• Efficiency Directive 92/42

• Low Voltage Directive 73/23 (amended by 93/68)

• Electromagnetic Compatibility Directive 89/336 (amended by 93/68)

Déclaration de conformité

Le constructeur déclare que cet appareil est conforme aux directives CEE ci-dessous:

• Directives appareils à gaz 2009/142

• Directive rendements 92/42

• Directive basse tension 73/23 (modifiée 93/68)

• Directive Compatibilité Electromagnétique 89/336 (modifiée 93/68)

DeclaraĠie de conformitate

Producător

• Directiva Aparate cu Gaz 2009/142

• Directiva Randament 92/42

• Directiva Joasă Tensiune 73/23 (modificată de 93/68)

• Directiva Compatibilitate Electromagnetică 89/336 (modificată de 93/68)

declară că acest aparat este în conformitate cu următoarele directive CEE:

Ⱦɟɤɥɚɪɚɰɢɹ ɫɨɨɬɜɟɬɫɬɜɢɹ

ɂɡɝɨɬɨɜɢɬɟɥɶ: ɡɚɹɜɥɹɟɬ, ɱɬɨ ɧɚɫɬɨɹɳɟɟ ɢɡɞɟɥɢɟ ɫɨɨɬɜɟɬɫɬɜɭɟɬ ɫɥɟɞɭɸɳɢɦ ɞɢɪɟɤɬɢɜɚɦ CEE:

• Ⱦɢɪɟɤɬɢɜɚ ɩɨ ɝɚɡɨɜɵɦ ɩɪɢɛɨɪɚɦ 2009/142

• Ⱦɢɪɟɤɬɢɜɚ ɩɨ Ʉ.ɉ.Ⱦ. 92/42

• Ⱦɢɪɟɤɬɢɜɚ ɩɨ ɧɢɡɤɨɦɭ ɧɚɩɪɹɠɟɧɢɸ 73/23 (ɫ ɢɡɦɟɧɟɧɢɹɦɢ, ɜɧɟɫɟɧɧɵɦɢ ɞɢɪɟɤɬɢɜɨɣ 93/68)

• Ⱦɢɪɟɤɬɢɜɚ ɩɨ ɷɥɟɤɬɪɨɦɚɝɧɢɬɧɨɣ ɫɨɜɦɟɫɬɢɦɨɫɬɢ 89/336 (ɫ ɢɡɦɟɧɟɧɢɹɦɢ, ɜɧɟɫɟɧɧɵɦɢ ɞɢɪɟɤɬɢɜɨɣ 93/68).

Page 13

BRUCIATORI

CALDAIE MURALI E TERRA A GAS

GRUPPI TERMICI IN GHISA E IN ACCIAIO

GENERATORI DI ARIA CALDA

TRATTAMENTO ACQUA

CONDIZIONAMENTO

108

Le illustrazioni e i dati riportati sono indicativi e non impegnano. La LAMBORGHINI si riserva il diritto di apportare senza

The illustrations and data given are indicative and are not binding on the manufacturer. LAMBORGHINI reserves the right to

make those changes, considered necessary, for the improvement of the product without forwaming the customer.

Las ilustraciones y los datos son indicativos y no comprometen. LAMBORGHINI se reserva el derecho de realizar sin preaviso

obbligo di preavviso tutte le modifiche che ritiene più opportuno per l'evoluzione del prodotto.

todas las modificaciones que estime oportuno para la evolución del producto.

LAMBORGHINI CALOR S.p.A.

VIA STATALE, 342

44047 DOSSO (FERRARA)

ITALIA

TEL. ITALIA 0532/359811 - EXPORT 0532/359913

FAX ITALIA 0532/359952 - EXPORT 0532/359947
