LA CROSS TECHNOLOGY WS-9640U-1IT User Manual
32
TABLE DES MATIERES
Sujet
Inventaire 33
Caractéristiques 34
Montage 36
Installation des piles 37
Ecran LCD et réglages 42
Réglages manuels 44
Les Icône de Météo 48
Affichage des relevés de température et d’humidité intérieures 50
Affichage des relevés de température extéri eures 50
Affichages des maximum et minimum extérieurs enregistrés 51
Affichages des maximum et minimum intérieurs enregistrés 52
Alarme de basse température 53
Réception 915 MHz 54
Mise en place 55
Entretien 58
Specifications 58
Garantie 60
Page
33
La TRANSMISSION INSTANTANEE est le summum en
logie sans fil, conçue et développée
matière de techno
exclusivement par LA CROSSE TECHNOLOGY. La
TRANSMISSION INSTANTANEE actualise sans délai
(toutes les 4 secondes!) toutes les données
extérieures relevées par les émetteurs: vous suivrez
INVENTAIRE
1. Poste météo sans fil
2. Emetteur de température sans fil (TX37U-IT) et support.
3. Mode d’emploi et fiche de garantie
MATERIEL COMPLEMENTAIRE (non inclus)
1.
1 tournevis cruciforme.
2.
2 piles alcalines “AAA” IEC LR3, 1.5V neuves.
3.
2 piles alcalines “AA” IEC LR6, 1.5V neuves.
34
CARACTERISTIQUES:
Poste météo
Affichage
LCD
Trou de
suspension
Couvercle
des piles
Commandes
Pied pliable
35
•
Affichage des heures et minutes
•

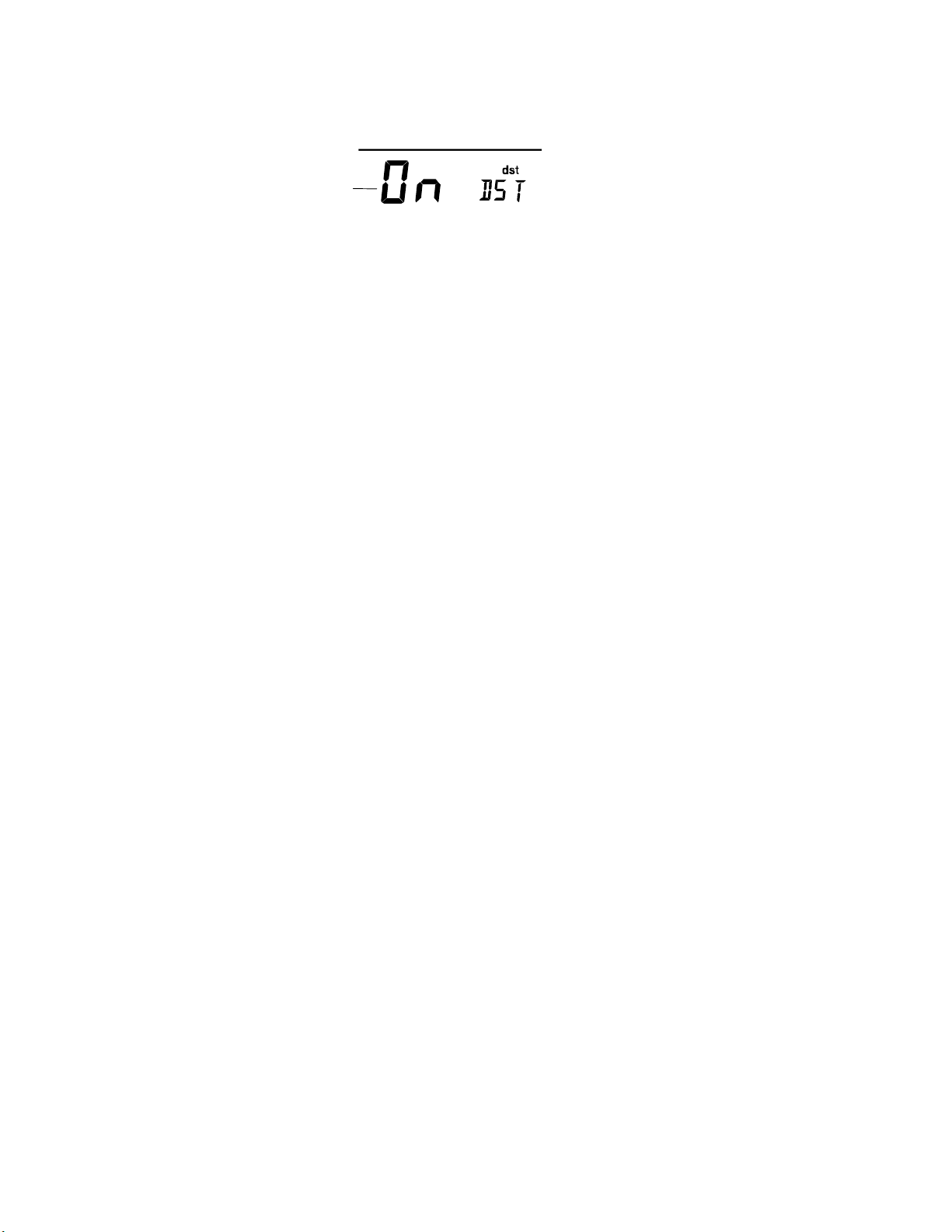

Réception de l’heure d’été activée/annulée
•
Affichage du calendrier
•
Option de fuseau horaire de 0 à 12 heures
•
Transmission sans fil à 915 MHz
•
Réception des signaux extérieurs toutes les 4 secondes
•

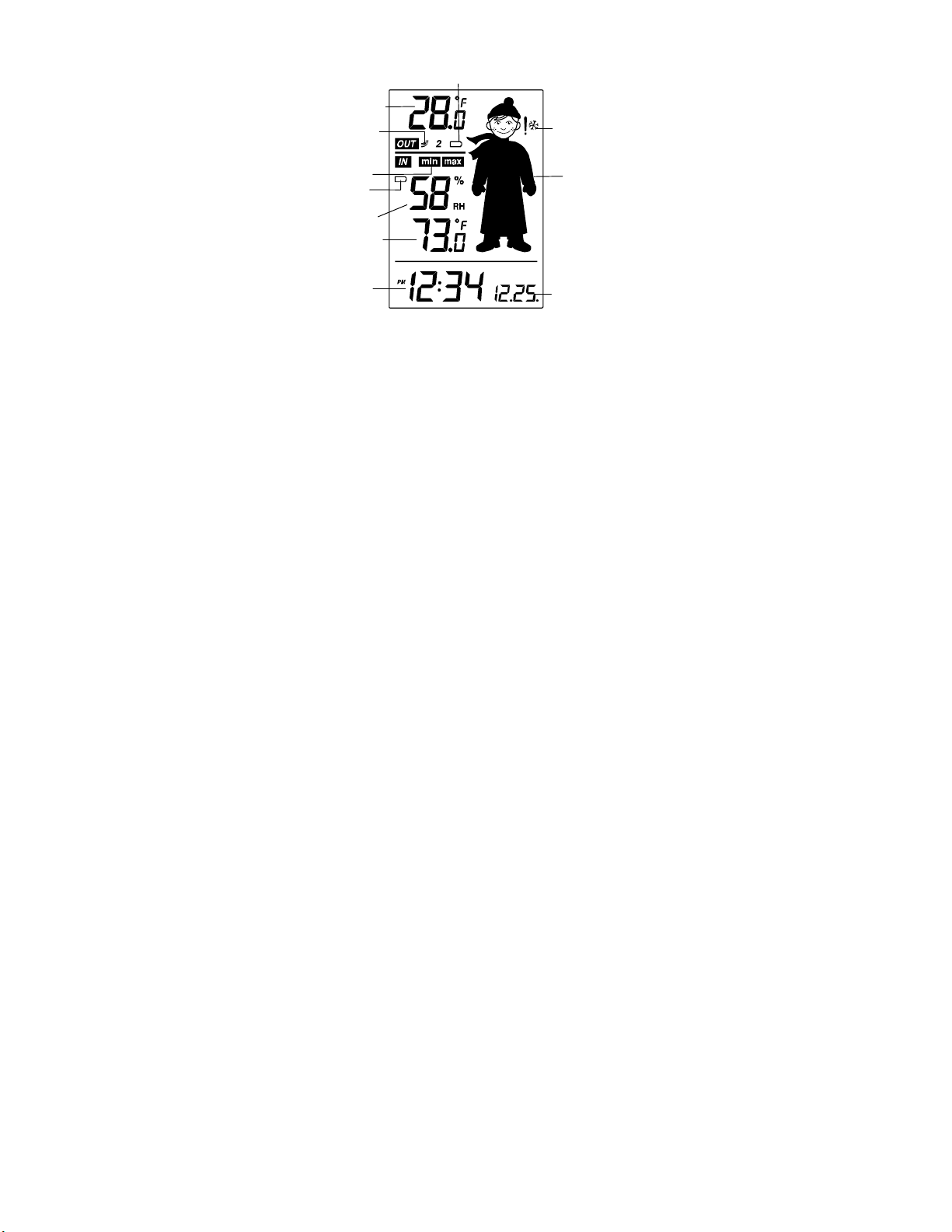

Affichage de l’une des 8 icônes de condition de température faciles à lire, présentées
par le M. météo.
•
Affichage de la température en degrés Fahrenheit (°F) ou Celsius (°C) au choix
•
Affichage de la température intérieure et extérieure avec MIN/MAX enregistrés
•
Toutes les données enregistrées MIN/MAX All MIN/MAX peuvent être réenclenchées
•
Indicateur de piles faibles
•
S’accroche au mur ou se pose sur une table.
36
Emetteur de température extérieure
•
Transmission à distance de la température extérieure au poste
météo par 915 MHz
•
Boîtier imperméable
•
Support mural
•
Installer l’appareil dans un endroit abrité. Eviter la pluie et les
rayons du soleil.
MONTAGE:
1. Commencer par installer les piles dans l’émetteur de température (voir “Installation
et remplacement des piles dans l’émetteur de température”).
2. Dans les 2 minutes qui suivent installer les piles dans le poste météo (voir
“Installation et remplacement des piles dans le poste météo”). Une fois que les
piles sont en place, tous les segments du LCD s’allument brièvement, à la suite de

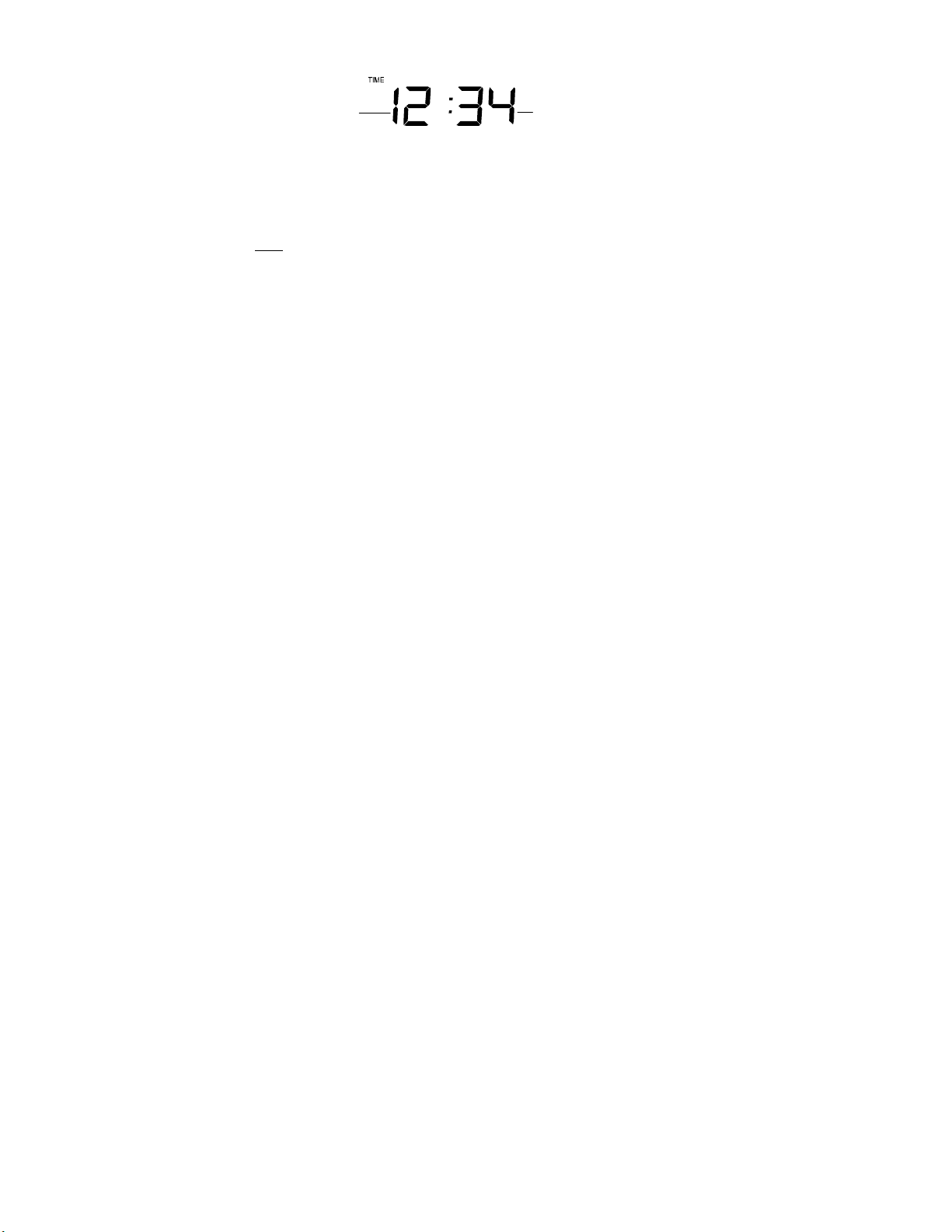

quoi l’heure - 12:00 et le "bonhomme météo" s’affichent. S’ils ne s’affichent pas sur
le LCD dans les 60 secondes, retirer les piles et attendre au moins 10 secondes
avant de les remettre en place.
37
3. Quand les piles sont en place dans l’émetteur, le poste météo commence à recevoir
les données de l’émetteur. La température extérieure et l’icône de réception du signal
devraient s’afficher sur le poste météo. Si ceci ne se produit pas dans les 3 minutes
qui suivent, retirer les piles des deux appareils et recommencer à partir de l’étape 1.
4. Pour assurer une transmission 915 MHz suffisante, la distance entre le poste de
température et l’émetteur ne devrait pas excèder 100m (voir les notes sur la “Mise
en place” et la “ Réception 915 MHz ”).
Note:
•
Le poste météo ne fonctionne qu’avec un seul émetteur.
•
En cas de non réception du signal sur la première fréquence (915 MHz) dans les 22
secondes, la fréquence passe à 920MHz et un nouvel essai d’apprentissage est
effectué pendant 22 secondes. En cas d’insuccès, un nouvel essai de réception est
effectué pendant 22 secondes sur 910MHz. Ces essais sont aussi effectués pour resynchronization.
•
Appuyer sur SET pour entrer l’heure manuellement.
INSTALLATION DES PILES
INSTALLER ET REMPLACER LES PILES DANS LE POSTE METEO
Le poste météo fonctionne avec 2 piles AAA, IEC LR3, 1.5V. Pour les installer ou les
remplacer, suivre les étapes ci-dessous :
38
1. Retirer le couvercle à l’arrière du poste météo.
2. Mettre les piles en place en respectant les polarités
(voir les marques).
3. Remettre le couvercle en place.
INSTALLER ET REMPLACER LES PILES DANS L’EMETTEUR DE
TEMPERATURE
L’émetteur de température fonctionne avec 2 piles AA, IEC LR6, 1.5V.
Pour les installer ou les remplacer, suivre les étapes ci-dessous;
1. Retirez le couvercle.
2. Installer les piles en respectant les polarités (voir les marques).
3. Remettre le couvercle et la vis en place.
39
Note:
Quand on remplace les piles de l’un des appareils, il est nécessaire de réenclencher tous
les appareils conformément aux procédures de montage. En effet, un code de sécurité est
attribué de façon aléatoire par l’émetteur au moment de la mise en fonction et ce code doit
être reçu et stocké en mémoire par le poste de météo dans les 3 minutes qui suivent la
mise en place des piles.
REMPLACEMENT DES PILES:
Il est recommandé de remplacer régulièrement les piles de tous les appareils pour en
assurer un maximum de précision (Cycle de vie des piles voir les Spécifications cidessous).
COMMANDES:
Poste météo
Le poste météo possède quatre commandes faciles à utiliser.
Participez à la protection de l’environnement et déposez toutes
piles usagées dans une décharge autorisée.
40
Commande
MIN/MAX
Commande +
Commande de
réglage
Commande d’alarme de
basse temperature
(alarme a 4°C)
Commande SET (Réglage):
•
Pour entrer le mode de réglage des fonctions suivantes: fuseau horaire, réception de
l’heure d’été activée/annulée, réglage manuel de l’heure, année, mois, quantième,
jour et °C/°F
Commande MIN/ MAX
•
Pour alterner entre les données de température extérieure maximum/ minimum et de
température intérieure maximum/ minimum.
•
Appuyer pour réenclencher toutes les données de températures maximum ou
minimum enregistrées de l’intérieur et du canal extérieur (remet toutes les données
enregistrées au niveau actuel)
41
•
Appuyer pour sortir du mode de réglage manuel.
Commande ‘+’
•
Pour effectuer les différents réglages.
•
Dans l’affichage normal, pour alterner entre l’affichage du calendrier et les secondes
de l’heure affichée sur le LCD.
Commande d’alarme de basse température
•
Pour activer/désactiver l’alarme basse température (l’alarme se déclenche quand la
température extérieure tombe à 4°C)
•
Pour sortir du mode de réglage manuel.
