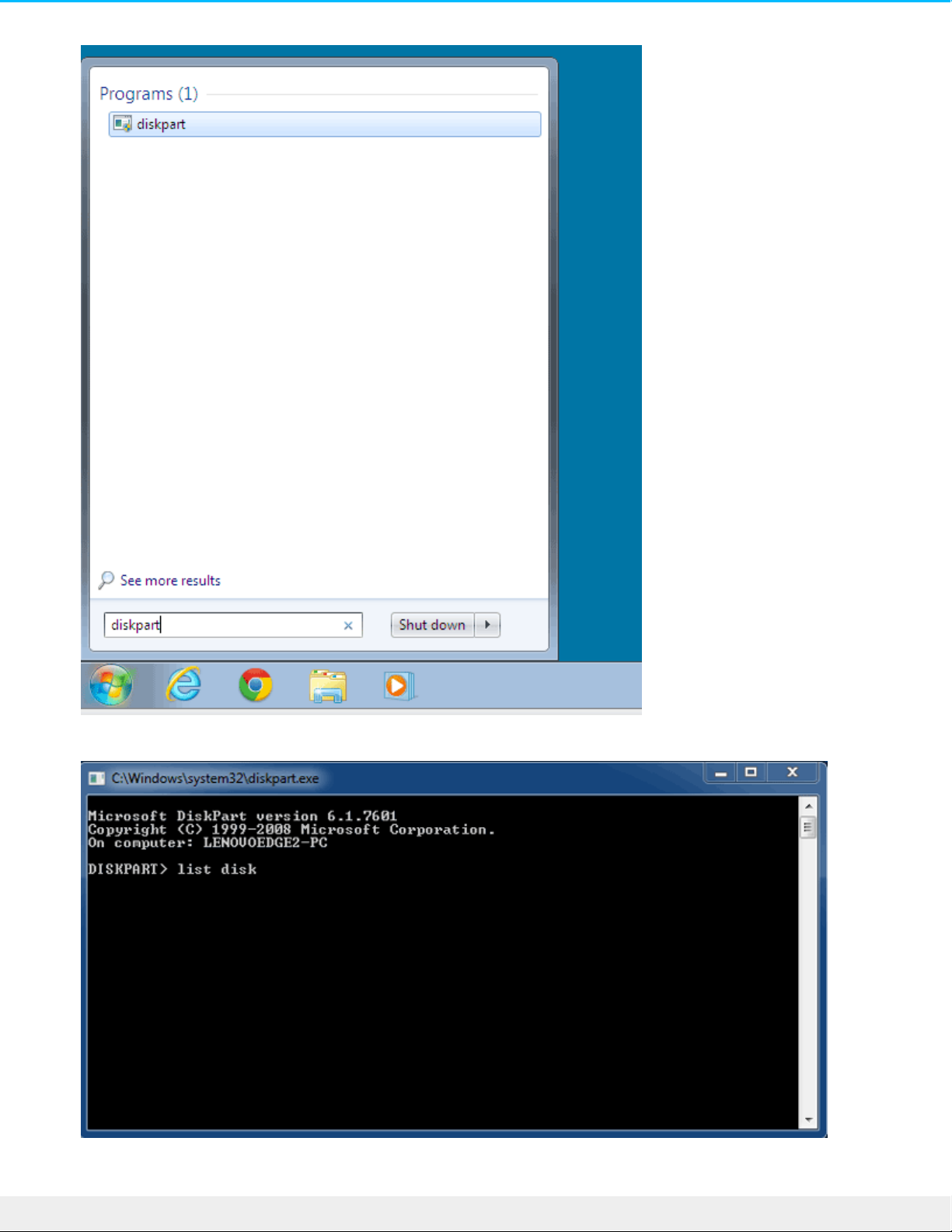

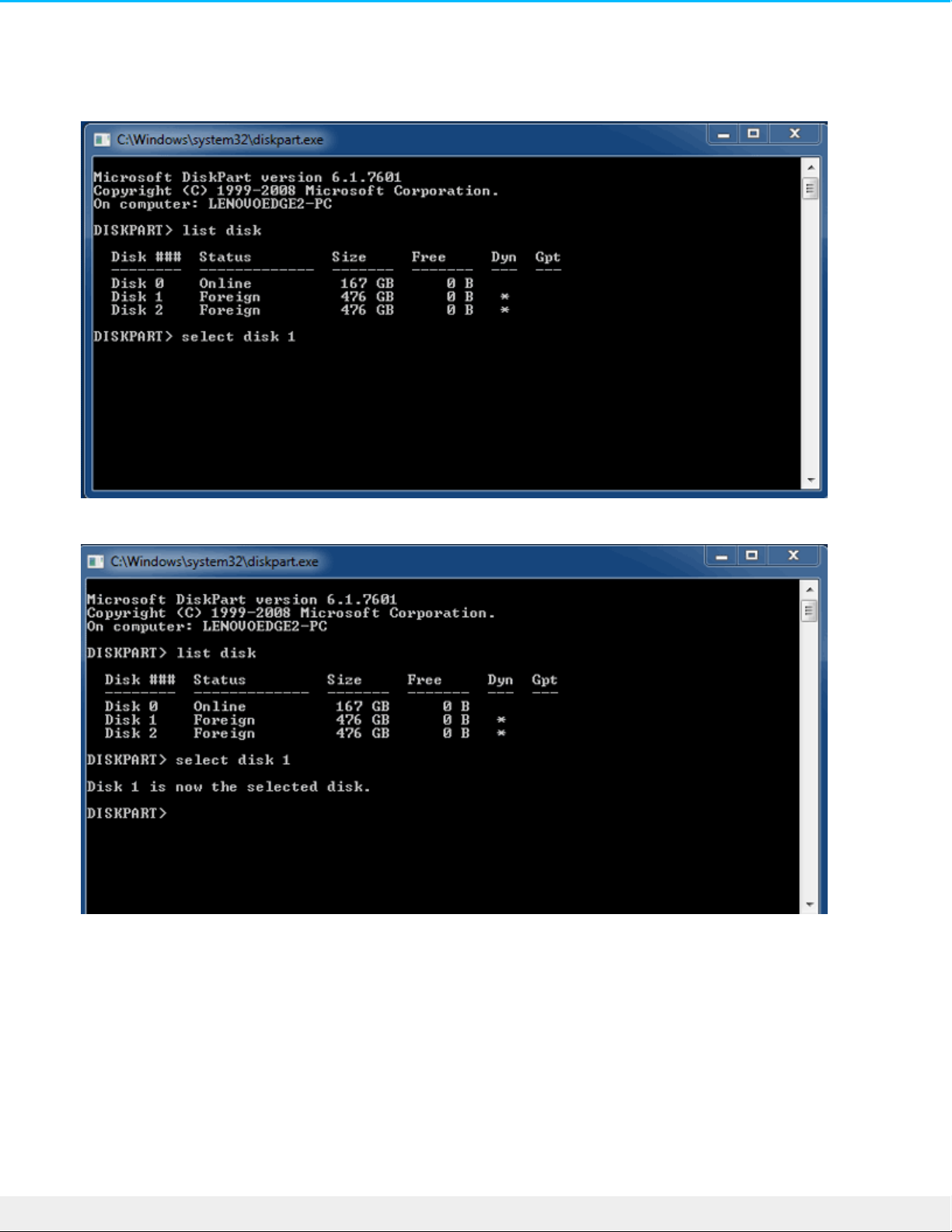

Windows: Clean the hard drives

5 Daisy Chain and Power Delivery

Daisy chain

Power delivery

6 Optional Formatting and Partitioning

About file system form ats

Formatting instructions

7 Safely Remove Bolt 3 From Your Computer

Mac

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .How to daisy chain

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Windows

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Mac

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Eject via Finder windo w

4

4

4

4

6

6

6

8

8

8

8

10

10

10

10

11

11

12

13

17

17

17

18

19

19

19

20

20

21

21

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Windows

8 Frequently Asked Questions

All users

Mac

Windows

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Eject via Desktop

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Problem: My file trans fers are to o slo w.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Problem: I mus t pass wo r d pro tect and/o r encr ypt my hard dr ive

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Problem: I'm receiving file trans fer erro r mes sages.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Problem: The drive ico n do e s no t appear on my des ktop.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Problem: The drive ico n do e sn't appear in Co mputer.

21

21

23

23

23

23

24

24

24

24

24

Introducon

Welcome to the user manual for LaCie Bolt 3. Magnificently crafted in a black aluminum e nclosure and
outfitted with two Thunderbolt 3 ports, Bolt 3 is a stunning storage device with exceptional performance.
Use LaCie Bolt 3 for fast transfers of your most important media and documents.

For common questions and answers about your device, please see Frequently asked questions.

You can get the latest tips regarding your product and updated technical information at LaCie customer

support.

Box content

LaCie Bolt 3
Power supply 5V/12A
Thunderbolt 3 cable
Quick Start Guide
Software: Intego Backup Manager Pro, Genie Backup Manager Pro and LaCie Private-Public

Software can be downloaded at LaCie.com.

Minimum system requirements

You can connect Bolt 3 to a computer that meets the following minimum system requirements:

macOS Sie rra or higher
Windows 10 or higher

Minimum hardware requirements

Connect your LaCie Bolt 3 to a computer with a Thunderbolt 3 port.

Important info: Save your packaging. In the event that the drive should nee d to be repaired or
service d, it must be returned in its original packaging.



4LaCie Bo lt 3

12/19/16

Important info regarding Thunderbolt 3 cables: Thunderbolt 3 cables feature USB-C connectors
that look and feel the same as standard USB 3.1 cables. Make certain to use a Thunderbolt 3
cable when connecting your computer to Bolt 3. Additionally, some third-party Thunderbolt 3
cables can be faulty or defective due to improper materials and/or construction. Using poor
quality third-party cables can damage Bolt 3. Therefore, LaCie recommends using the
Thunderbolt 3 cable included with your Bolt 3 and cables that are certified as Thunderbolt 3
technology.



5LaCie Bo lt 3

12/19/16

LaCie Bolt 3 Advanced Storage

Bolt 3: PCIe and SSD

Bolt 3 is housed within LaCie’s ground-breaking aluminum design for easy installation and exceptional
reliability. Its internal parts have been carefully constructed to give you nothing short of the best
pe rformance for your increasingly demanding proje cts:

Two Thunderbolt 3 ports. Transfer rates up to 40Gb/s bi-directional.
Two PCIe Gen 2 Solid State Drives (SSD). 2.5x faster than SATA III SSDs.
Pre-configured striped set. RAID 0 optimizes drive utilization and throughput.

Unlike standard hard drives (HDDs), SSDs are not mechanical devices and they do not have moving parts.
With an SSD, use rs can stop calculating revolutions per minute for data seek rates since it is composed
entirely of NAND Flash. Thus, accessing data on an SSD is considerably faster than an HDD. As with most
comparisons, the increase in speed is based upon the type s of SSDs and HDDs as well as the throughput of
the interface. Howe ver, SSDs have proven to be faster and are increasingly available in storage, mobile and
computing devices.

At the heart of Bolt 3’s incredible performance is two PCIe Gen 2 SSDs. Most standard multi-disk enclosures
that feature SSDs or HDDs share a SATA bus. No matter the version of SATA, the drive s are limited to a
fixed number of channels to pass data. However, each PCIe Gen 2 SSD has its own bus which helps to limit
data bottlenecks from multiple drives.

Thunderbolt 3 Technology

Thunderbolt 3 features and support

6LaCie Bo lt 3

12/19/16

Intel’s Thunde rbolt 3 technology provide s the fastest data and high-end video over a single, versatile
connector. While previous generations of Thunderbolt technology offered impressive transfer rates up to
20Gb/s bi-directional, Thunderbolt 3 doubles the potential up to 40Gb/s bi-directional when connected to
other Thunderbolt 3 devices. For example, connecting LaCie Bolt 3 to a computer with a built-in Thunde rbolt
3 port. Further, Thunderbolt 3 gives priority to the video stream, apportioning the required bandwidth for
playback. This is a critical advantage when working with high-end video and 3D graphics.

Thunderbolt 3 uses a USB-C connector specially labeled with a thunde rbolt. Since Thunderbolt 3 is protocol
agnostic, it supports connections from:

USB 2.0, USB 3.0 and USB 3.1
DisplayPort 1.1 and 1.2a
Thunderbolt at 20Gb/s and Thunderbolt 40Gb/s
Ethernet (with adapter)

Non-Thunderbolt 3 de vices that feature a USB-C port can be connected to Bolt 3 to terminate a daisy chain
and, if compatible, to take advantage of the powe r delivery option for charging batteries.

7LaCie Bo lt 3

12/19/16

LED Indicator and Cables

Status light informaon

Your hard drive features a status light that provides general information about the product. Refer to the table
be low for de tails.

Light behavior Status

On and steady Drive is on

Flickering Data access

Off Drive is off

Thunderbolt 3 (USB-C)

USB-C protocols

USB is a serial input/output technology for connecting peripheral devices to a computer. USB-C is the latest
impleme ntation of this standard and it provides higher bandwidth and new power management features.
Further, USB-C ports that feature the thunderbolt icon include support for Thunderbolt 3 devices.

Thunderbolt 3 can attain up to 40Gb/s as opposed to USB 2.0's 480Mb/s, USB 3.0's 5Gb/s and Thunde rbolt
2's 20Gb/s.

Thunderbolt 3 (USB-C) cable

Use the included Thunderbolt 3 (USB-C) cable to ensure maximum data transfer pe rformance when used
with compatible ports. Connecting your product is e asy since the Thunderbolt 3 (USB-C) cable is identical on
both ends.

Connector face Cable end

8LaCie Bo lt 3

12/19/16
