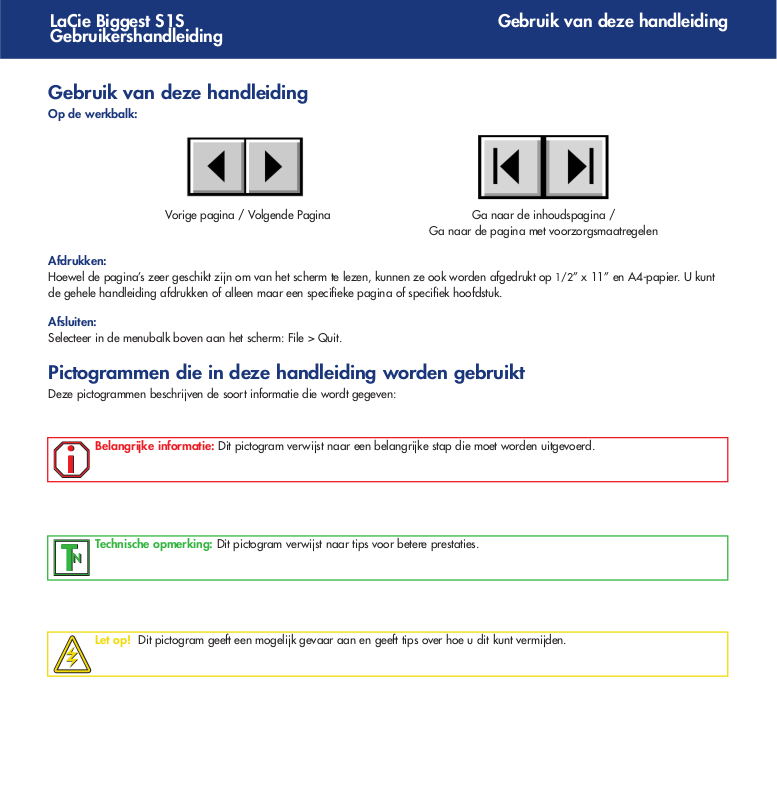

Gebruik van deze handleiding
LaCie Biggest S1S
Gebruikershandleiding
Gebruik van deze handleiding
Op de werkbalk:
Afdrukken:
Hoewel de pagina’s zeer geschikt zijn om van het scherm te lezen, kunnen ze ook worden afgedrukt op 1/2” x 11” en A4-papier. U kunt
de gehele handleiding afdrukken of alleen maar een specifieke pagina of specifiek hoofdstuk.
Afsluiten:
Selecteer in de menubalk boven aan het scherm: File > Quit.
Pictogrammen die in deze handleiding worden gebruikt
Deze pictogrammen beschrijven de soort informatie die wordt gegeven:
Vorige pagina / Volgende Pagina
Ga naar de inhoudspagina /
Ga naar de pagina met voorzorgsmaatregelen
Belangrijke informatie:
Dit pictogram verwijst naar een belangrijke stap die moet worden uitgevoerd.
Technische opmerking:
Dit pictogram verwijst naar tips voor betere prestaties.
Let op!
Dit pictogram geeft een mogelijk gevaar aan en geeft tips over hoe u dit kunt vermijden.
i
i
N
N
T
T
Inhoudsopgave
pagina 2
LaCie Biggest S1S
Gebruikershandleiding
Inhoudsopgave
Voorwoord 5
Voorzorgsmaatregelen 7
1. Inleiding 8
1.1. De mogelijkheden van uw LaCie Biggest S1S 8
2. Uw LaCie Biggest S1S 9
2.1. Minimum systeemvereisten 9
2.2. Inhoud van de verpakking 10
2.3. Weergaven van de drive 11
2.3.1. Vooraanzicht 11
2.3.2. Achteraanzicht 12
2.4. SATA Kabels en connectoren 14
3. Wat is RAID? 15
3.1. RAID 0 15
3.2. RAID 0 + 1 16
3.3. RAID 5 en RAID 5 + Hot Spare 17
4. De LaCie Biggest S1S configureren 19
4.1. Het RAID-niveau instellen 20
4.1.1. RAID 5 21
4.1.2. RAID 5 + Hot Spare 21
4.1.3. RAID 0 22
4.1.4. RAID 0 + 1 22
4.2. Een array maken 23
4.3. Aansluiten op een hostcomputer 25
4.4. De datum en tijd instellen 26
4.5. De LaCie Biggest S1S formatteren en partitioneren 27
4.5.1. Mac-gebruikers 28
4.5.2. Windows-gebruikers 30
5. Uw LaCie Biggest S1S gebruiken 32
5.1. Indicatoren voor diskstatus en -activiteit 32
5.2. Berichten op het LCD-scherm 32
Inhoudsopgave
pagina 3
LaCie Biggest S1S
Gebruikershandleiding
5.2.1. Initialisatieberichten 33
5.2.2. Berichten tijdens rebuild 34
5.2.3. Storings- en foutberichten 35
5.2.3.1. Storingsberichten voor RAID 35
5.2.3.2. Storingsberichten voor disks 35
5.2.3.3. Storingsbericht voor ventilator 35
5.2.3.4. Foutbericht voor RAID-configuratie 36
5.2.3.5. Foutbericht bij oververhitting 36
5.2.4. Berichten voor RAID- en diskstatus 37
5.2.4.1. Inschakelen 37
5.2.4.2. Disks initialiseren 37
5.2.4.3. Gereed 37
5.2.4.4. RAID-niveau 37
5.2.5. Berichten voor RAID- en diskinformatie 38
5.2.5.1. Diskgegevens 38
5.2.5.2. Firmwareversie 38
5.2.5.3. Ventilator- en temperatuurgegevens 38
6. Uw LaCie Biggest S1S onderhouden 39
6.1. Een disk verwijderen/vervangen 39
6.2. Firmware-updates uitvoeren 39
7. Technische tips 41
7.1. Bestandssysteemstructuren 41
7.1.1. Mac-gebruikers 41
7.1.2. Windows-gebruikers 42
7.2. Beschikbare opslagcapaciteit 43
8. Vragen en antwoorden over Seriële ATA 44
Inhoudsopgave
pagina 4
LaCie Biggest S1S
Gebruikershandleiding
9. Problemen oplossen 46
10. Contact opnemen met de klantenservice 49
11. Garantie 51
Voorwoord
pagina 5
LaCie Biggest S1S
Gebruikershandleiding
Copyrights
Copyright © 2004/2005 LaCie. Alle rechten voorbehouden. Niets uit deze uitgave mag zonder de voorafgaande schriftelijke toestemming van LaCie
worden verveelvoudigd, opgeslagen in een gegevenssysteem of worden overgedragen in enige vorm of op enige wijze, hetzij elektronisch, mechanisch,
door fotokopieën, opnamen of enige andere manier.
Handelsmerken
Apple, Mac en Macintosh zijn gedeponeerde handelsmerken van Apple Computer, Inc. Microsoft, Windows NT, Windows 98, Windows 98 SE,
Windows 2000, Windows Millennium Edition en Windows XP zijn gedeponeerde handelsmerken van Microsoft Corporation. Sony en iLink zijn
gedeponeerde handelsmerken van Sony Electronics. De overige handelsmerken die in deze handleiding worden genoemd, zijn het eigendom van hun
respectievelijke eigenaren.
Wijzigingen
Het materiaal in dit document dient uitsluitend ter informatie en kan zonder kennisgeving worden gewijzigd. Hoewel bij de voorbereiding van dit
document redelijke inspanningen zijn verricht om de nauwkeurigheid ervan te garanderen, aanvaardt LaCie geen aansprakelijkheid voor gevolgen van
fouten of weglatingen in dit document of gevolgen van het gebruik van de hierin opgenomen informatie. LaCie behoudt zich het recht voor om
wijzingen of revisies in het ontwerp of de handleiding van het product aan te brengen, zonder voorbehoud en zonder de verplichting om iemand van
dergelijke revisies en wijzigingen op de hoogte te stellen.
FCC-verklaring:
OPMERKING: Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B, overeenkomstig Deel 15 van de FCCvoorschriften. Deze limieten zijn bedoeld om te voorzien in redelijkerwijs voldoende bescherming tegen schadelijke storing in een niet-commerciële
installatie. De apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen.
Wanneer de apparatuur niet volgens de gebruikershandleiding geïnstalleerd en gebruikt wordt, kan
schadelijke interferentie ontstaan met radiocommunicatie. De garantie dat er geen storing in een
bepaalde installatie zal optreden, kan echter niet worden gegeven. Wanneer de apparatuur de
ontvangst van radio of televisie stoort (dit kan worden vastgesteld door de apparatuur uit en aan te
schakelen) wordt u verzocht de storing te verhelpen door één van de volgende maatregelen te treffen:
• Richt de ontvangstantenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een wandcontactdoos in een ander circuit dan waarop de ontvanger is aangesloten.
• Raadpleeg uw dealer of een erkende radio- en televisiemonteur voor hulp.
Gebruik alleen afgeschermde kabels om I/O-apparaten aan te sluiten op deze apparatuur.
Verklaring van compliantie voor Canada
Dit digitale klasse B-apparaat voldoet aan alle eisen van de Canadese voorschriften inzake apparatuur die storing veroorzaakt.
Getest en voldoet
aan FCC-normen
VOOR THUIS- OF KANTOORGEBRUIK
LaCie Biggest S1S
Let op!
Wijzigingen die niet door de fabrikant zijn goedgekeurd, kunnen de toestemming voor het gebruik van deze apparatuur
ongeldig maken.
Let op!
Een afgeschermd netsnoer is vereist om aan de emissielimieten van het FCC te voldoen en tevens om storing in de nabije
radio- en televisieontvangst te voorkomen. Het is van wezenlijk belang dat alleen het meegeleverde netsnoer wordt gebruikt.
Voorwoord
pagina 6
LaCie Biggest S1S
Gebruikershandleiding
Verklaring van CE-certificering van de fabrikant
Wij, LaCie, verklaren plechtig dat dit product aan de volgende Europese normen voldoet:
Klasse B EN60950, EN55022, EN55024, EN61000-3-2, EN61000-3-3
Onder verwijzing naar de volgende condities:
73/23/EEC laagspanningsrichtlijn
89/336/EEG EMC-richtlijn
Voorzorgsmaatregelen
pagina 7
LaCie Biggest S1S
Gebruikershandleiding
Gezondheids- en veiligheidsmaatregelen
Alleen bevoegde personen mogen onderhoud uitvoeren op dit apparaat.
• Lees deze gebruikershandleiding zorgvuldig door en volg de juiste procedure bij het configureren van het apparaat.
• Maak de LaCie Biggest S1S niet open en probeer het apparaat niet te demonteren of aan te passen. Breng nooit metalen voorwerpen in
de drive om het risico van elektrische schokken, brand, kortsluiting of gevaarlijke emissies te vermijden. De LaCie Biggest S1S bevat geen
onderdelen waarop de gebruiker onderhoud kan uitvoeren. Als er sprake lijkt te zijn van een storing, laat u het apparaat nakijken door
een bevoegde vertegenwoordiger van de afdeling Technical Support van LaCie.
• Stel het apparaat nooit bloot aan regen en gebruik het nooit in de buurt van water of onder vochtige of natte omstandigheden. Plaats
nooit voorwerpen die zijn gevuld met vloeistof op de LaCie Biggest S1S, aangezien deze vloeistof in het apparaat terecht kan komen.
Wanneer u dit wel doet, neemt het risico op elektrische schokken, kortsluiting, brand of lichamelijk letsel toe.
• Zorg ervoor dat de computer en de LaCie Biggest S1S elektrisch zijn geaard. Als de apparaten niet zijn geaard, is er een vergroot risico
van elektrische schokken.
Voorzorgsmaatregelen inzake algemeen gebruik
• Stel de LaCie Biggest S!S niet bloot aan temperaturen buiten het bereik van 0°C tot 35°C. Bovendien moet de luchtvochtigheid bij gebruik
binnen het bereik van 5% tot 96°, zonder condensvorming, liggen en de luchtvochtigheid bij opslag binnen het bereik van 5% tot 75%,
zonder condensvorming. Als u zich hier niet aan houdt, kan de LaCie Biggest S1S beschadigingen oplopen of kan de behuizing vervormd
raken. Plaats de LaCie Biggest S1S niet in de buurt van een hittebron en stel het apparaat niet bloot aan zonlicht (zelfs niet door een raam).
Ook als u de LaCie Biggest S1S in een omgeving plaatst die te koud of te vochtig is, kan het apparaat beschadigd raken.
• Trek altijd het netsnoer van de LaCie Biggest S1S uit het stopcontact als er kans is op blikseminslag of als het apparaat gedurende
langere tijd niet zal worden gebruikt. Anders is er een verhoogd risico op elektrische schokken, kortsluiting of brand.
• Gebruik uitsluitend de voeding die met het apparaat wordt meegeleverd.
• Gebruik de LaCie Biggest S1S niet in de buurt van andere elektrische apparaten zoals televisietoestellen, radio’s of luidsprekers. Als u dat
wel doet, ontstaat er mogelijk interferentie die de werking van de andere producten negatief beïnvloedt.
• Stel de LaCie Biggest S1S niet op in de buurt van bronnen van magnetische interferentie, zoals computerschermen, televisietoestellen of
luidsprekers. Magnetische interferentie kan de werking en stabiliteit van de LaCie Biggest S1S negatief beïnvloeden.
• Plaats geen zware voorwerpen bovenop de LaCie Biggest S1S en oefen geen overmatige kracht uit op het apparaat.
• Oefen nooit overmatige kracht uit op de LaCie Biggest S1S. Als u een probleem ontdekt, raadpleegt u het hoofdstuk Pr
oblemen oplossen
in deze handleiding.
• Bescherm de LaCie Biggest S1S tegen overmatige blootstelling aan stof tijdens het gebruik of de opslag. In het apparaat kan zich stof
ophopen, waardoor het risico op beschadiging of slechte werking toeneemt.
• Gebruik nooit benzeen, verfverdunners, reinigingsmiddelen of andere chemische producten voor het reinigen van de buitenkant van de
LaCie Biggest S1S. Door dergelijke producten verkleurt de behuizing en raakt deze vervormd. Gebruik in plaats daarvan een zachte, droge
doek om het apparaat af te vegen.
• Probeer niet een harddisk te verwijderen uit een drive bay. Als een harddisk wordt verwijderd door iemand anders dan een bevoegde
medewerker van de afdeling Technical Support van LaCie wordt de garantie ongeldig.
Let op!
De garantie van de LaCie Biggest S1S wordt mogelijk ongeldig als de bovengenoemde voorzorgsmaatregelen worden
genegeerd.
1. Inleiding
pagina 8
LaCie Biggest S1S
Gebruikershandleiding
1. Inleiding
Gefeliciteerd met de aankoop van uw nieuwe LaCie
Biggest S1S! Dit uiterst krachtige, buitengewoon
flexibele RAID-subsysteem (Redundant Array of
Independent/Inexpensive Disks) is bij uitstek geschikt
voor integratie met databases,
beeldbewerkingssystemen en e-mail- en webservers.
RAID-technologie vormt een van de beste manieren
om uw gegevens te beschermen, terwijl betere
prestaties, een grotere gegevensintegriteit en een
ruimere beschikbaarheid zijn gewaarborgd dan bij
standaardopslag via harddisks. Doordat een RAIDsysteem in staat is om specifieke foutdetectie en
redundante informatie te bieden voor het herstellen
van het origineel bij uitval van een disk, vormt het
een ideaal middel om waardevolle gegevens te
beschermen en tegelijkertijd de prestaties te
stroomlijnen.
De LaCie Biggest S1S levert een flexibele RAIDoplossing, doordat het systeem drie verschillende
RAID-niveaus (0, 0+1 en 5) aankan en tevens de mogelijkheid van RAID 5 + hot spare biedt. Doordat de LaCie Biggest S1S intelligent, on
line herstel biedt, kan één drive worden aangewezen als hot spare. Bij een storing aan een van de drives kan de LaCie Biggest S1S dan
naadloos de gegevens van de defecte drive opnieuw opbouwen op de hot spare.
1.1. De mogelijkheden van uw LaCie Biggest S1S
• Ondersteunt krachtige RAID-niveaus 0, 0+1, 5 en RAID 5+spare
• Hot-swappable diskdrives voor extra veiligheid en herstelmogelijkheden
• Eenvoudige installatie op pc of Mac zonder stuurprogramma’s
Belangrijke informatie:
Elk verlies en elke beschadiging of vernietiging van gegevens tijdens het gebruik van een drive van
LaCie is uitsluitend de verantwoordelijkheid van de gebruiker en LaCie kan onder geen beding aansprakelijk worden gesteld voor
het terughalen of herstellen van deze gegevens. Teneinde het verlies van uw gegevens te voorkomen, adviseert LaCie dringend
TWEE exemplaren van uw gegevens te bewaren, de ene bijvoorbeeld op uw externe harde schijf en de andere op uw interne
harde schijf, een andere externe harde schijf of op enig ander verwisselbaar opslagmedium, zoals een cd, dvd of tape. LaCie
biedt een complete lijn van cd-, dvd- en tapedrives, en als u meer informatie wilt over het maken van back-ups, kunt u het
whitepaper (rapport) van LaCie over back-upmethoden en -technologieën raadplegen.
i
i
2. Uw LaCie Biggest S1S
pagina 9
LaCie Biggest S1S
Gebruikershandleiding
2. Uw LaCie Biggest S1S
2.1. Minimum systeemvereisten
Ondersteunde RAID-niveaus:
• Hardwarematige ondersteuning voor RAID-niveaus 0, 0+1, 5 en 5+spare
• Hot-swappable disks
• Automatische on line heropbouw
Seriële A
TA
Hardwarevereisten voor Seriële ATA:
• G3 of hoger of Pentium III of hogere compatibele processor
• Seriële ATA Host Bus Adapter-kaart
• Hostcomputersysteem met een Seriële ATA-interface
• 128MB RAM of meer
Systeemvereisten voor Seriële ATA:
• Mac OS X, 10.2.8 of 10.3 of hoger
• Windows 2000, Windows 2003 Server of Windows XP
Ondersteunde harddisks:
• Seriële ATA I
2. Uw LaCie Biggest S1S
pagina 10
LaCie Biggest S1S
Gebruikershandleiding
2.2. Inhoud van de verpakking
Het pakket met de LaCie Biggest S1S heeft de volgende inhoud:
LaCie Biggest S1S RAID-subsysteem (toren) met 4 drive bays met harddisks
Externe SATA-kabel
Seriële/RS-232-kabel
Netsnoer
Cd-rom met hulpprogramma’s voor
LaCie Biggest S1S
Beknopte installatiehandleiding voor
LaCie Biggest S1S
SATA-beugel
Belangrijke informatie:
Bewaar de doos. Als het LaCie Biggest S1S RAID-subsysteem reparatie of onderhoud nodig heeft, moet
het in de oorspronkelijke verpakking worden teruggestuurd. Wanneer een afzonderlijke disk reparatie of onderhoud nodig heeft,
raadpleegt u hoofdstuk 6.1. Een disk ver
wijderen/vervangen.
1
2
3
4
5
6
7
1
2
3
4
5
6
7
SATA
SATA
User’s Manual
Biggest S1S
Utilities
i
i
LaCie Biggest S1S
2. Uw LaCie Biggest S1S
pagina 11
LaCie Biggest S1S
Gebruikershandleiding
2.3. Weergaven van de drive

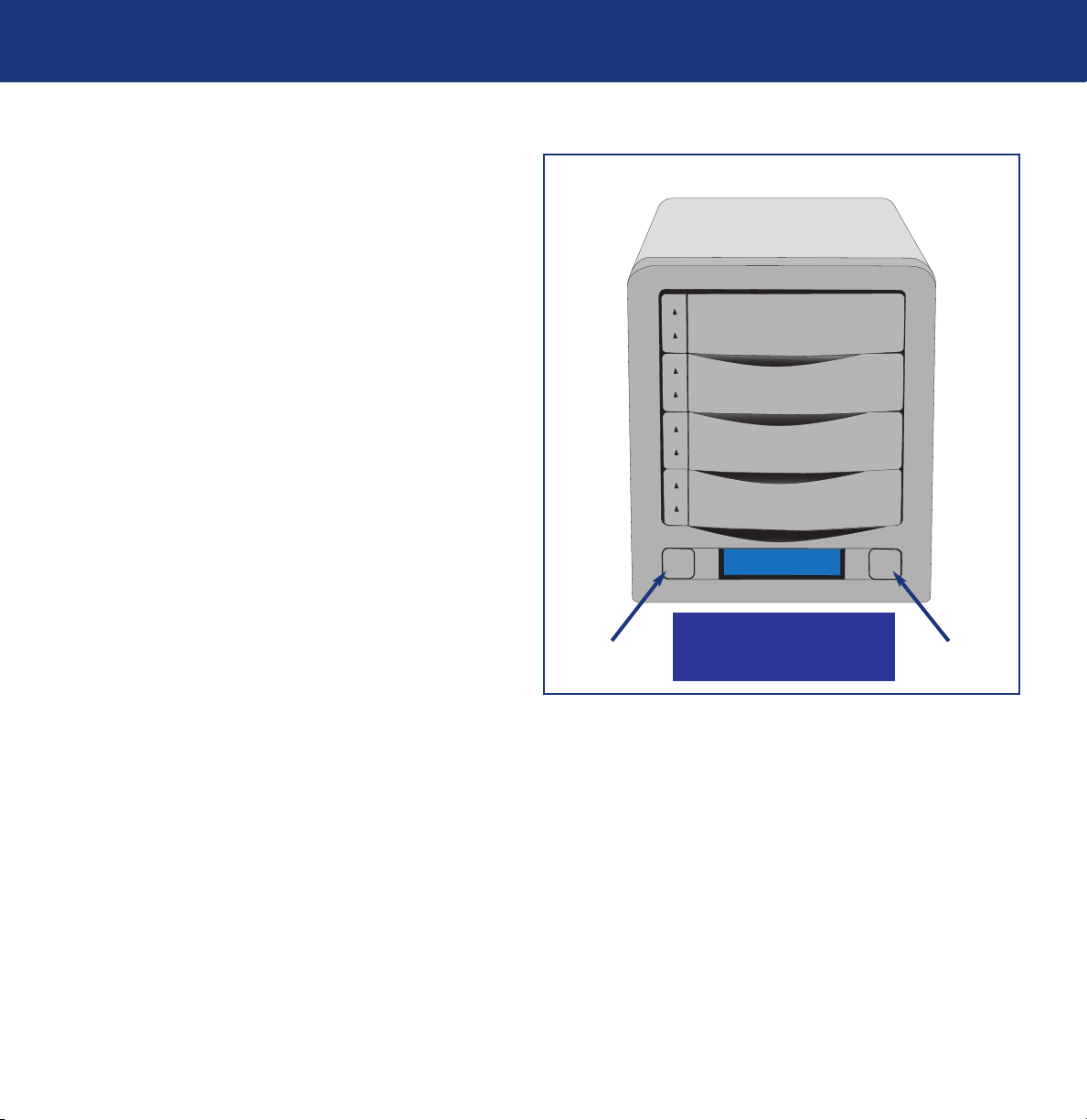

2.3.1. Vooraanzicht
Drive Bays - Elke drive bay kan een één inch hoge,
3,5-inch Seriële ATA diskdrive bevatten.
Disk 1 - Dit is tevens de standaarddisk voor Hot Spare.
Disk 2 Disk 3 Disk 4 -
LCD-scherm - Het LCD-scherm biedt status- en configuratieinformatie over het subsysteem en de arrays van uw
LaCie S1S. Meer informatie over de berichten op het LCDscherm kunt u vinden in hoofdstuk
5.2. Berichten op het LCD-scher
m.
Menu-knop - De Menu-knop wordt gebruikt om door
de informatie op het LCD-scherm te navigeren en wordt
gebruikt voor het selecteren van instellingen van de datum en
tijd.
Enter-knop - De Enter-knop wordt gebruikt voor het instellen
van de datum en tijd en wordt tevens gebruikt om het geluid
van de waarschuwingszoemer uit te schakelen.
Indicator voor diskstatus - Geeft de status van de disk aan. Raadpleeg voor meer informatie hoofdstuk
5.1. Indicator
en voor disk-status en -activiteit
Indicator voor diskactiviteit - Geeft aan wanneer de disk wordt gebruikt. Raadpleeg voor meer informatie hoofdstuk
5.1. Indicator
en voor disk-status en -activiteit
.
1
2
3
4
5
6
1
2
3
4
5
6
2. Uw LaCie Biggest S1S
pagina 12
LaCie Biggest S1S
Gebruikershandleiding

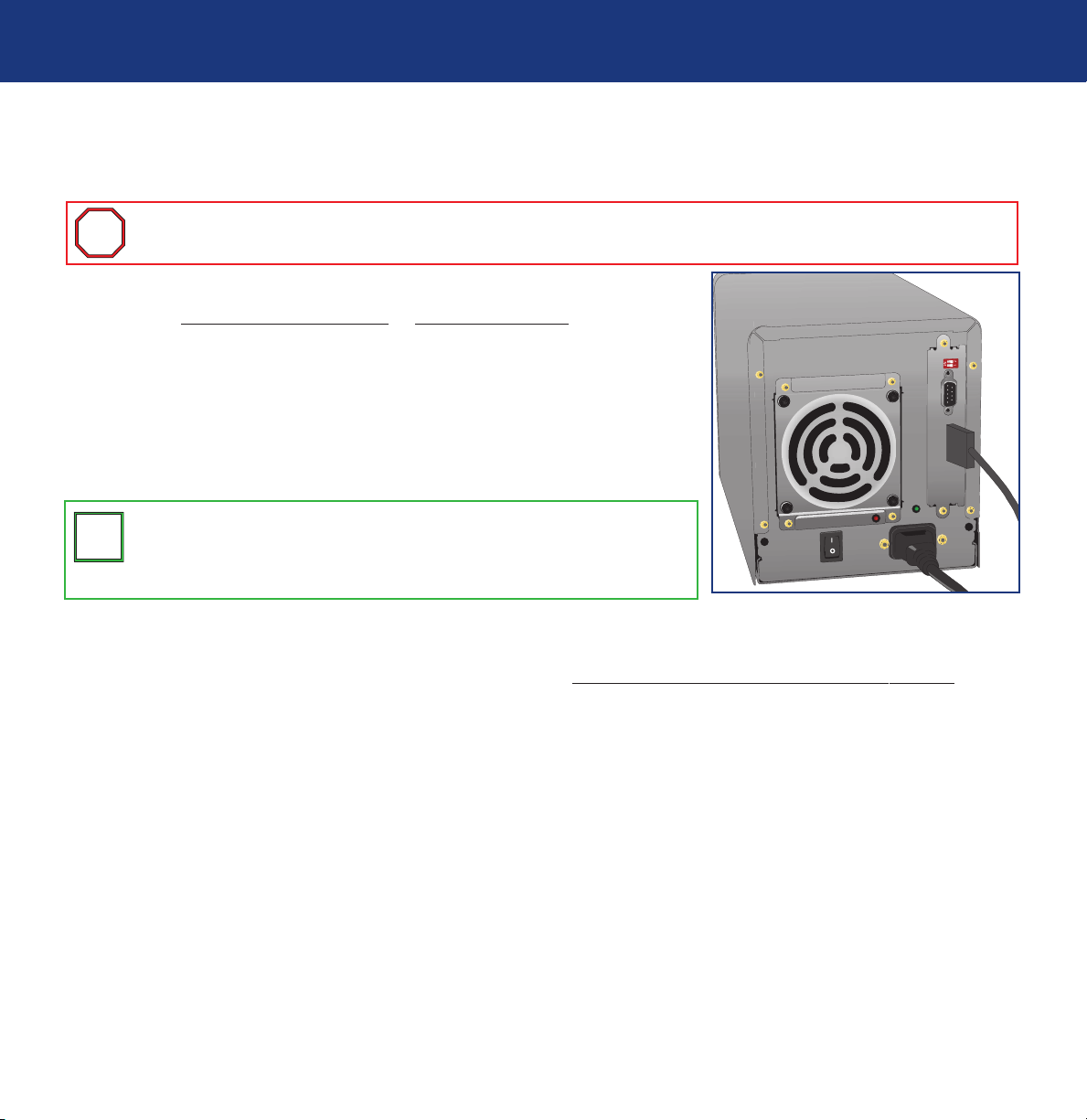

2.3.2. Achteraanzicht
Indicator voor ventilatorstatus
Aan/uit-schakelaar
Ventilator
Keuzeschakelaars voor RAID-
niveau
Seriële/RS-232-poort
SATA I-poort
Voedingsindicator
Netsnoeraansluiting
ON
1 2
FAN
POWER
1
2
3
4567
8
1
2
3
4
5
6
7
8
2. Uw LaCie Biggest S1S
pagina 13
LaCie Biggest S1S
Gebruikershandleiding
Keuzeschakelaars voor RAID-niveau - De keuzeschakelaars voor RAID-niveau omvatten twee schakelaars voor het instellen van het
RAID- niveau. Raadpleeg voor meer informatie hoofdstuk 4,1. Het RAID-niveau instellen
.
Seriële/RS-232-poort - De seriële/RS-232-poort wordt gebruikt om de LaCie Biggest S1S aan te sluiten op een terminal of een pc
met terminal waarop software voor terminalemulatie is geïnstalleerd. De status van de LaCie Biggest S1S kan vervolgens op afstand
worden bekeken. Voor meer informatie raadpleeg hoofdstuk 6.2. Fir
mware-updates uitvoeren.
Seriële ATA-poort - Hier sluit u de SATA kabel aan die met de drive is meegeleverd. Raadpleeg voor meer informatie hoofdstuk
2.4 eSA
TA kables en -connectors.
Voedingsstatusindicator - Deze LED geeft de status van de voeding aan. Als het apparaat normaal werkt, brandt de LED groen.
Als het apparaat geen stroom ontvangt of is uitgeschakeld, brandt deze LED niet.
Netsnoeraansluiting - Hier sluit u de wisselstroomadapter aan die is meegeleverd met de drive. Raadpleeg voor meer informatie
hoofdstuk 4.2. Een ar
ray maken.
Indicator voor ventilatorstatus - Deze LED geeft de status van de ventilator aan. Als het apparaat normaal werkt, brandt deze LED
niet. De LED brandt rood als de ventilator een storing vertoont. Raadpleeg voor meer informatie de hoofdstukken
5.2.3.4. Storingsbericht voor ventilator
en 5.2.5.3. Ventilator- en temperatuurgegevens.
Aan/uit-schakelaar - De aan/uit-schakelaar is de hoofdschakelaar voor de LaCie Biggest S1S.
Ventilator - De ventilator helpt u de drive koel te houden tijdens het gebruik. Zorg ervoor dat deze openingen niet zijn geblokkeerd
tijdens het gebruik van uw drive.
Let op!
Voorkom oververhitting door de LaCie Biggest S1S op een goed geventileerde locatie te installeren op een
zodanige wijze dat de luchtstroom tussen de controllerchips voldoende sterk is. Zorg er tevens voor dat de ventilator niet
is geblokkeerd.
Milieuvereisten:
Temperatuur: 0 tot 35°C
Luchtvochtigheid bij gebruik: 5 tot 95%, zonder condensvorming
Luchtvochtigheid bij opslag: 5 tot 75%, zonder condensvorming
1
2
3
4
5
6
7
8
2. Uw LaCie Biggest S1S
pagina 14
LaCie Biggest S1S
Gebruikershandleiding
2.4. Kabels en connectoren
Seriële ATA
De Seriële ATA-interface is gemaakt om de aansluitmogelijkheden te vereenvoudigen en te verbeteren door gebruik te maken van point-topoint signaling, hot-plug-mogelijkheden en kleinere en gestandaardiseerde connectors. De Seriële ATA-kabels en connectors bouwen voort
op een doeltreffend en praktisch ontwerp en bieden een aantal belangrijke functies en voordelen:
• Stekkerplaatsing - Dankzij het ‘L’-vormige ontwerp, kunnen Seriële ATA-connectors uitsluitend op een bepaalde manier op de poort
worden aangesloten, waardoor onjuiste aansluiting wordt voorkomen. Aan de buitenkant van de connector bevindt zich een extrusie zodat
de connector in de juiste stand naar het aansluitpunt wordt geleid.
• Hot-plug-ondersteuning - Seriële ATA maakt het mogelijk om een drive toe te voegen en te verwijderen zonder dat systeem hoeft te
worden uitgeschakeld of opnieuw hoeft worden opgestart. De speciaal gevormde pinnen vergemakkelijken de aanbrenging en de
specificatie zorgt voor apparaatdetectie en passieve en actieve begrenzing van plotselinge toename van de spanning.
SATA-kabels en -connectors
De kabels en connectors die worden gebruikt om Seriële ATA-drives op uw computer aan te sluiten.
Seriële ATA-kabel
Seriële ATA-poort
SATA
3. Wat is RAID?
pagina 15
LaCie Biggest S1S
Gebruikershandleiding
3. Wat is RAID?
De LaCie Biggest S1S is bij levering voorgeconfigureerd op RAID-niveau 5, maar ondersteunt nog vier andere RAID-niveaus: 0, 0 + 1, 5 en
5 + Hot Spare. Aan de hand van dit hoofdstuk kunt u bepalen welk RAID-niveau het meest geschikt is voor uw toepassing.
3.1. RAID 0
Striped diskarray zonder fouttolerantie
Dit niveau, dat ook wel stripeset wordt genoemd, biedt hoge overdrachtsnelheden en is bij uitstek geschikt voor grote blokken gegevens
waarbij snelheid van het allergrootste belang is. RAID 0 implementeert een striped diskarray, waarbij alle harddisks aan elkaar zijn
gekoppeld tot één grote samengestelde harddisk. In deze configuratie worden gegevens opgedeeld in blokken en wordt elk blok
weggeschreven naar een afzonderlijke diskdrive binnen de array. De I/O-prestaties worden drastisch opgevoerd door de I/Owerkbelasting te verdelen over verschillende drives. In deze array gaan echter alle gegevens verloren als één disk een storing vertoont.
De opslagcapaciteit wordt bepaald door de kleinste disk in de array, en de capaciteit van de kleinste disk wordt toegepast op alle overige
disks in de array. Als u dus bijvoorbeeld vier disks hebt geïnstalleerd variërend qua capaciteit van 40GB tot 80GB, ziet uw systeem nadat
de RAID 0-array is gebouwd één harddisk van 160GB (40GB x 4).
Hoewel RAID 0 een zeer simpel en eenvoudig te implementeren ontwerp heeft, mag deze versie nooit worden gebruikt in missiekritieke
omgevingen. Als slechts één disk een storing vertoont, gaan immers alle gegevens in de complete array verloren.
Kenmerken en voordelen
• Gegevens worden onderverdeeld in blokken en elk blok wordt
weggeschreven naar een afzonderlijk diskbestand
• De I/O-prestaties worden verbeterd door de werkbelasting te
verdelen over meerdere drives
• De overhead wordt teruggedrongen omdat er geen
berekeningen voor de pariteit worden uitgevoerd
• Eenvoudig en gemakkelijk te implementeren ontwerp
Aanbevolen gebruik
• Videoproductie en -bewerking
• Beeldbewerking
• Pre-presstoepassingen
• Toepassingen waarbij een grote bandbreedte is vereist

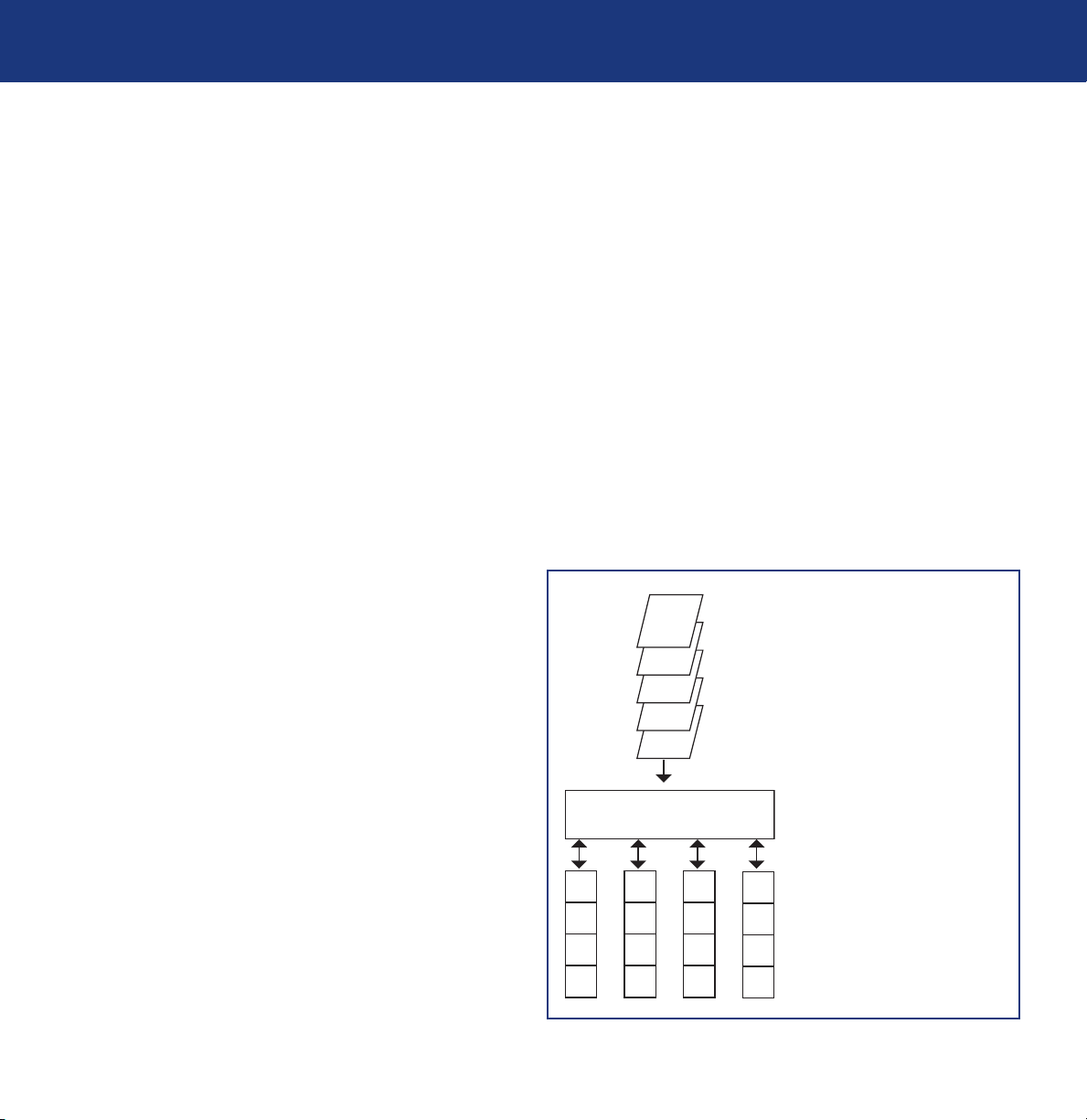

In dit diagram wordt een RAID
0-array weergegeven, dat
bestaat uit vier disks die zijn
aangesloten op de controller.
Gegevensblokken worden over
alle disks in de array verdeeld.
E
D
C
B
A
CONTROLLER
A
E
M
B
F
I
J
N
C
G
K
O
D
H
L
Etc...
3. Wat is RAID?
pagina 16
LaCie Biggest S1S
Gebruikershandleiding
3.2. RAID 0 + 1
Hoge snelheid gegevensoverdracht
Op dit niveau worden striping en mirroring (spiegelen) gecombineerd, waardoor een volledige gegevensredundantie ontstaat en de
gegevens zijn beschermd bij storingen aan meerdere drives (op voorwaarde dat de gegevens op één van elk paar gespiegelde drives intact
zijn).
De opslagcapaciteit in deze configuratie wordt bepaald door de capaciteit van de kleinste disk met twee te vermenigvuldigen. Als er
bijvoorbeeld vier drives zijn geïnstalleerd waarbij de capaciteit varieert van 40GB tot 70GB, is er een totale capaciteit beschikbaar, als
RAID 0+1-array, van 80GB (40GB x 2). In deze configuratie moet u over een even aantal disks beschikken, zodat u bij de LaCie Biggest
S1S dus vier harddisks zou moeten installeren.
Kenmerken en voordelen
• Geïmplementeerd als een gespiegelde array met RAID 0arrays als segmenten
• Dezelfde fouttolerantie als RAID-niveau 5
• Overhead bij fouttolerantie is gelijk aan die bij mirroring
• Hoge I/O-snelheden zijn mogelijk dankzij gebruik van
meerdere striped segmenten
• Uitstekend geschikt voor gebruikers die krachtige prestaties
nodig hebben zonder dat een maximale betrouwbaarheid is
vereist
Aanbevolen gebruik
• Beeldbewerkingstoepassingen
• Algemene bestandsserver
In dit diagram wordt een RAID 0
+1-array weergegeven, dat
bestaat uit vier disks die zijn
aangesloten op de controller. De
controller creëert twee
overeenkomstige RAID 0-arrays
op de vier disks.
E
D
C
B
A
CONTROLLER
A
B
C
D
E
F
G
H
A
B
C
D
E
F
G
H
R0 R0
R1
3. Wat is RAID?
pagina 17
LaCie Biggest S1S
Gebruikershandleiding
3.3. RAID 5 en RAID 5 + Hot Spare
Onafhankelijke gegevensdisks met gedistribueerde pariteitsblokken
Dit is het meest veelzijdige RAID-niveau en biedt hoge I/O-transactiesnelheden, waarvan met name toepassingen profiteren die een groot
aantal gelijktijdige aanvragen verwerken. Als één disk in een RAID 5-array een storing vertoont, kunnen de verloren gegevens opnieuw
worden opgebouwd met behulp van de resterende functionele disks.
In wezen is RAID-niveau 5 een stripeset met pariteit, die alleen kan worden geïmplementeerd als ten minste drie disks beschikbaar zijn. In
deze configuratie worden gegevens opgeslagen verdeeld over meerdere harddisks, zoals in een RAID 0-array, maar wordt tevens
pariteitsinformatie over de disks opgeslagen. Deze pariteitsinformatie zorgt voor de fouttolerantiebescherming. Als één harddisk in de set
een storing vertoont, kunnen de gegevens op die disk opnieuw worden opgebouwd met behulp van de pariteitsinformatie op de andere
harddisks. Aangezien de pariteitsgegevens zijn opgeslagen door de hele array heen, wordt ook de beschikbare opslagcapaciteit
gemaximaliseerd voor alle disks in de array, terwijl toch gegevensredundantie beschikbaar is.
De opslagcapaciteit in een RAID-niveau 5-configuratie is het resultaat van een wiskundige uitdrukking waarbij gegevens van de drives met
elkaar worden vergeleken en de pariteit wordt berekend. De opslagcapaciteit wordt in deze situatie berekend door het aantal disks in de
array, min één, te vermenigvuldigen met de capaciteit van de kleinste disk in de array. Als een RAID 5-array dus bijvoorbeeld uit vier drives
bestaat met een capaciteit van respectievelijk 40GB, 50GB, 60GB en 70GB, bedraagt de totale capaciteit 120GB [3 (4 disks - 1 disk) x 40
= 120GB].
RAID 5 + Hot Spare
Kenmerken en voordelen
• Hoogste leessnelheid bij gegevenstransacties
• Gemiddelde schrijfsnelheid bij gegevenstransacties
• Hoge mate van efficiëntie door een lage verhouding tussen
ECC-(pariteit) en gegevensdisks
• Goede gecombineerde overdrachtsnelheid
Aanbevolen gebruik
• Bestands- en toepassingsservers
• Databaseservers
• Web-, e-mail- en nieuwsservers
• Intranetservers
In dit diagram wordt een RAID 5array weergegeven, dat bestaat
uit vier disks die zijn aangesloten
op de controller. Pariteitsblokken
worden aangeduid met de letter P.
E
D
C
B
A
CONTROLLER
A
D
G
P
B
E
P
JKL
C
PDEF
GHI
H
J
K
ABC
P
F
I
L
3. Wat is RAID?
pagina 18
LaCie Biggest S1S
Gebruikershandleiding
Dit niveau is gelijk aan RAID 5, maar één disk wordt aangewezen
als “Hot Spare”. Dit betekent dat bij een storing aan een disk de
disk die als “Hot Spare” fungeert, automatisch wordt ingeschakeld
ter vervanging van de defecte disk.
De opslagcapaciteit van een RAID 5+ Hot Spare-array volgt
dezelfde logica als die van RAID 5, met het verschil dat er één disk
minder beschikbaar is in de array. Als een RAID 5 Hot Spare-array
dus bijvoorbeeld uit drie drives bestaat met een capaciteit van
respectievelijk 40GB, 50GB en 60GB, en één disk met een capaciteit
van 70GB wordt aangewezen als Hot Spare, bedraagt de totale
capaciteit van de array 80GB [2 (3 disks - 1 disk) x 40 = 80GB].

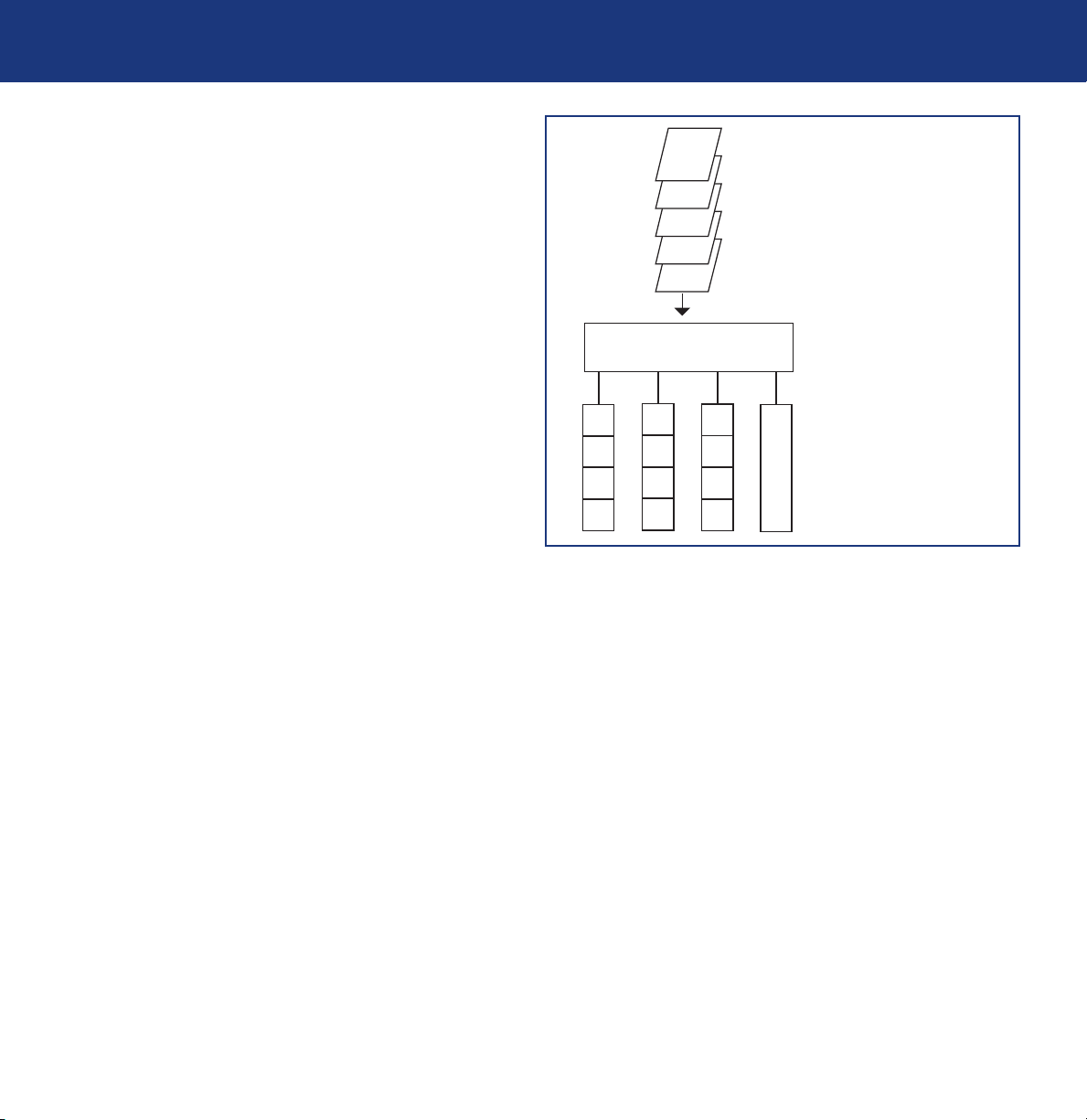

In dit diagram wordt een RAID 5
+ Hot Spare-array weergegeven,
dat bestaat uit vier disks die zijn
aangesloten op de controller.
Pariteitsblokken worden
aangeduid met de letter P.
E
D
C
B
A
CONTROLLER
P
A
C
P
G
B
CD
P
E
EF
H
AB
D
F
PGH
H
O
T
S
P
A
R
E
4. De LaCie Biggest S1S configureren
pagina 19
LaCie Biggest S1S
Gebruikershandleiding
4. De LaCie Biggest S1S configureren
In dit hoofdstuk komen de installatie en configuratie van de LaCie Biggest S1S aan bod. Dit is een relatief eenvoudig proces, dat uit de
volgende vijf stappen bestaat:

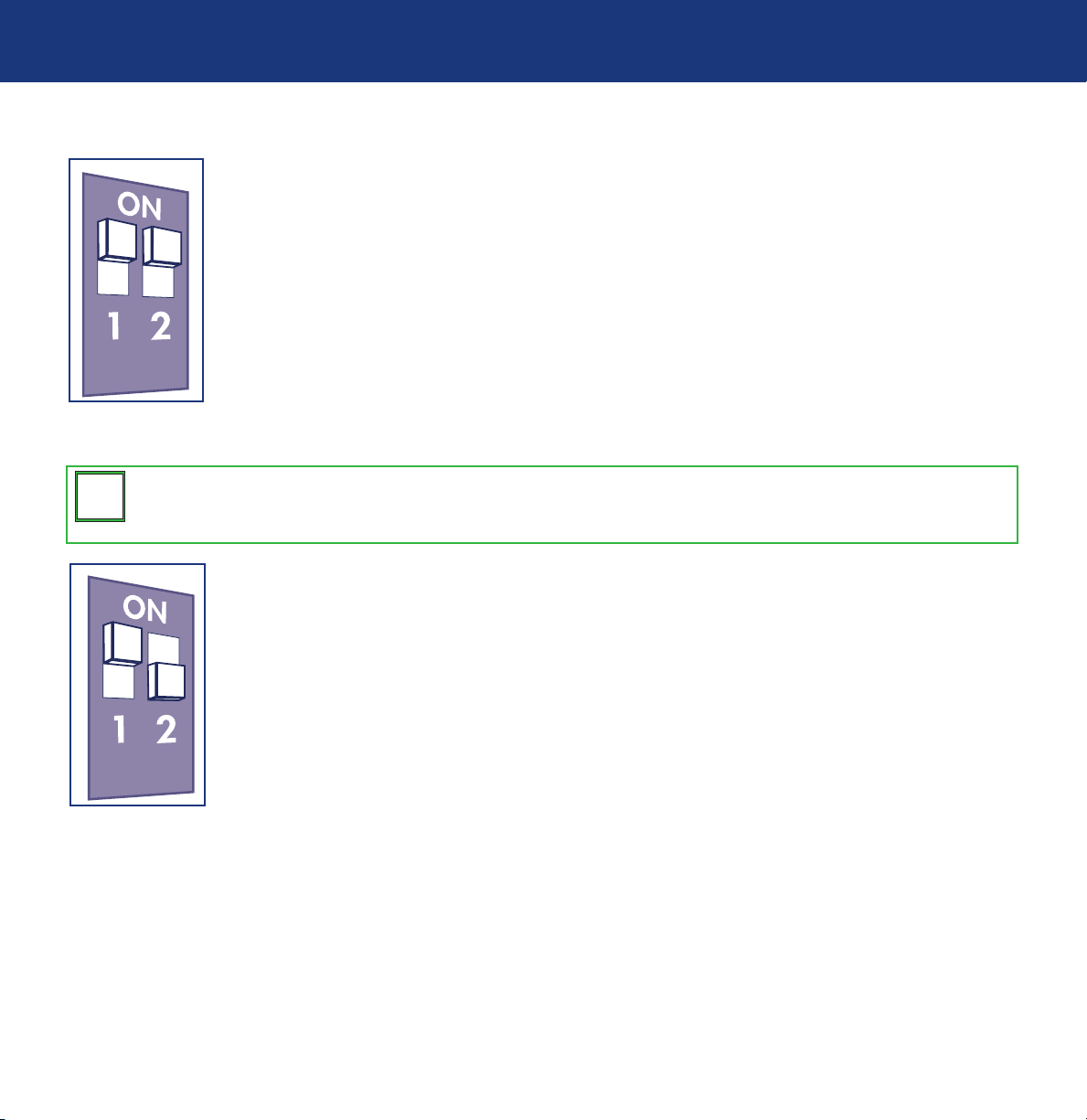

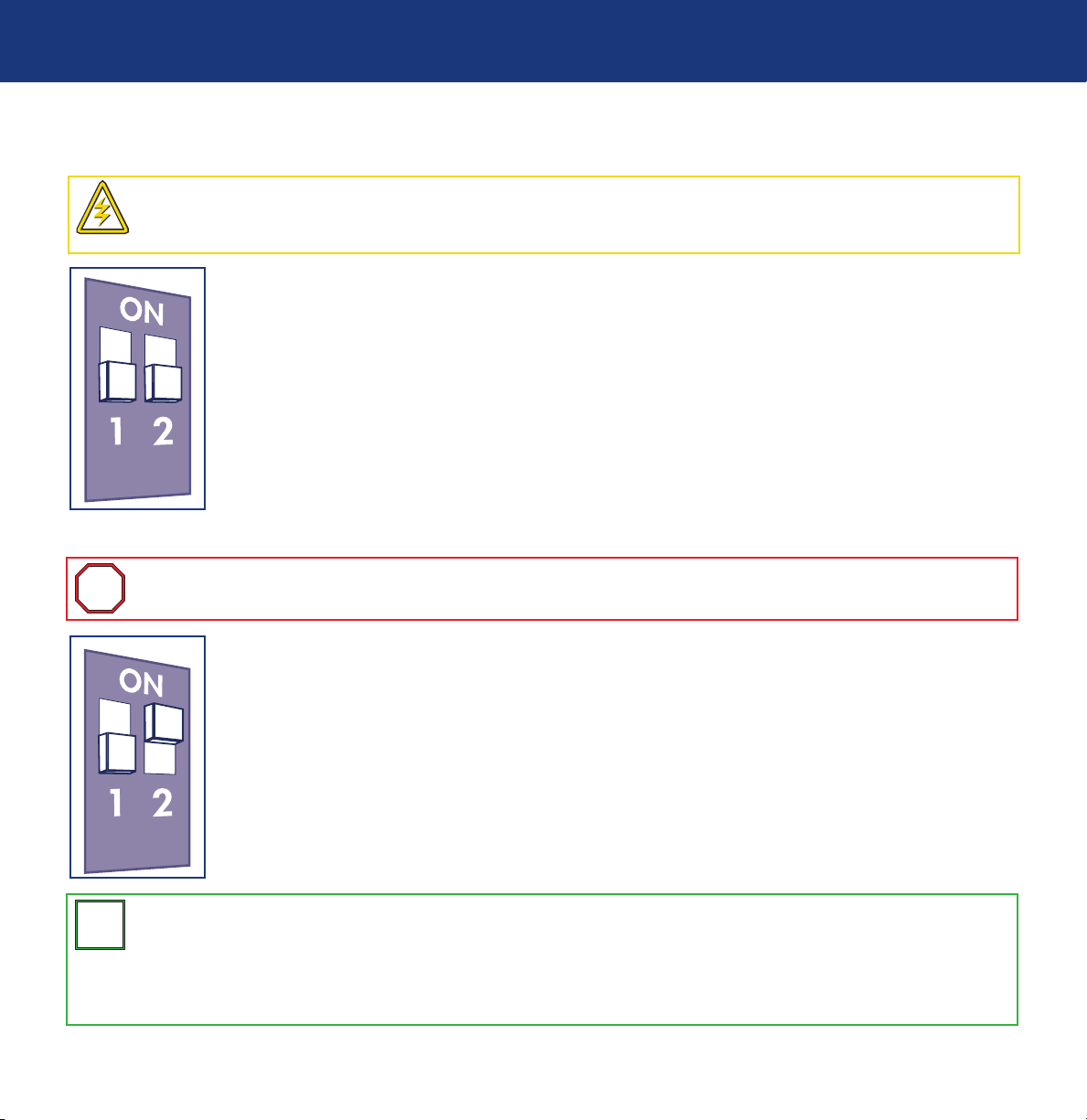

4.1. Het RAID-niveau instellen
- De LaCie Biggest S1S is voorgeconfigureerd op RAID-niveau 5, maar kan eventueel
anders worden geconfigureerd via deze stap.

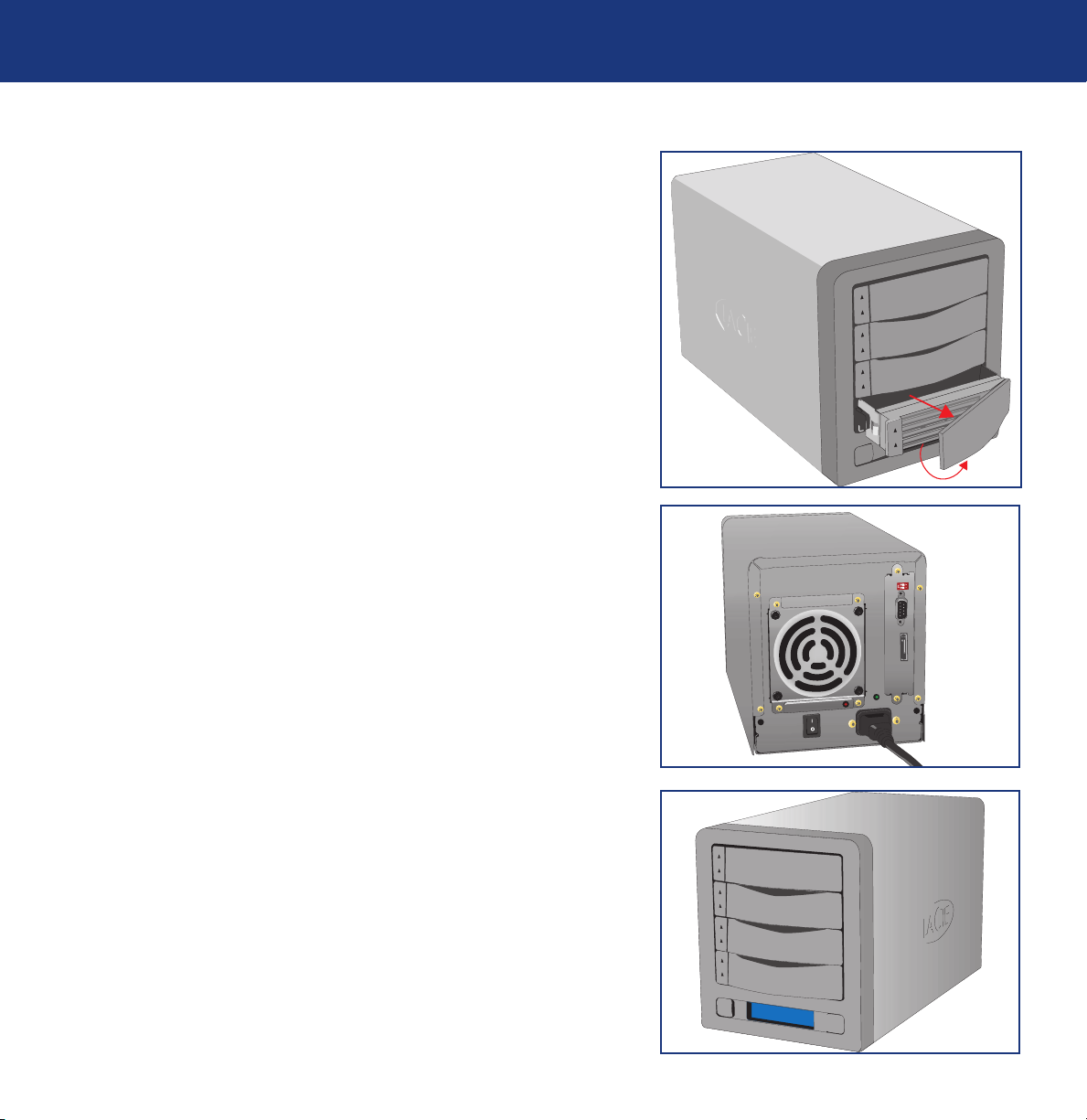

4.2. Een ar
ray maken - De LaCie Biggest S1S initialiseert automatisch de vier harddisks in het apparaat.
4.3. Aansluiten op een hostcomputer
- De LaCie Biggest S1S kan op een hostcomputer worden aangesloten via de
SATA-interface. In dit hoofdstuk komen beide aansluitmethoden aan bod.
4.4. De datum en tijd instellen
- In deze stap configureert u de LaCie Biggest S1S voor lokaal gebruik.

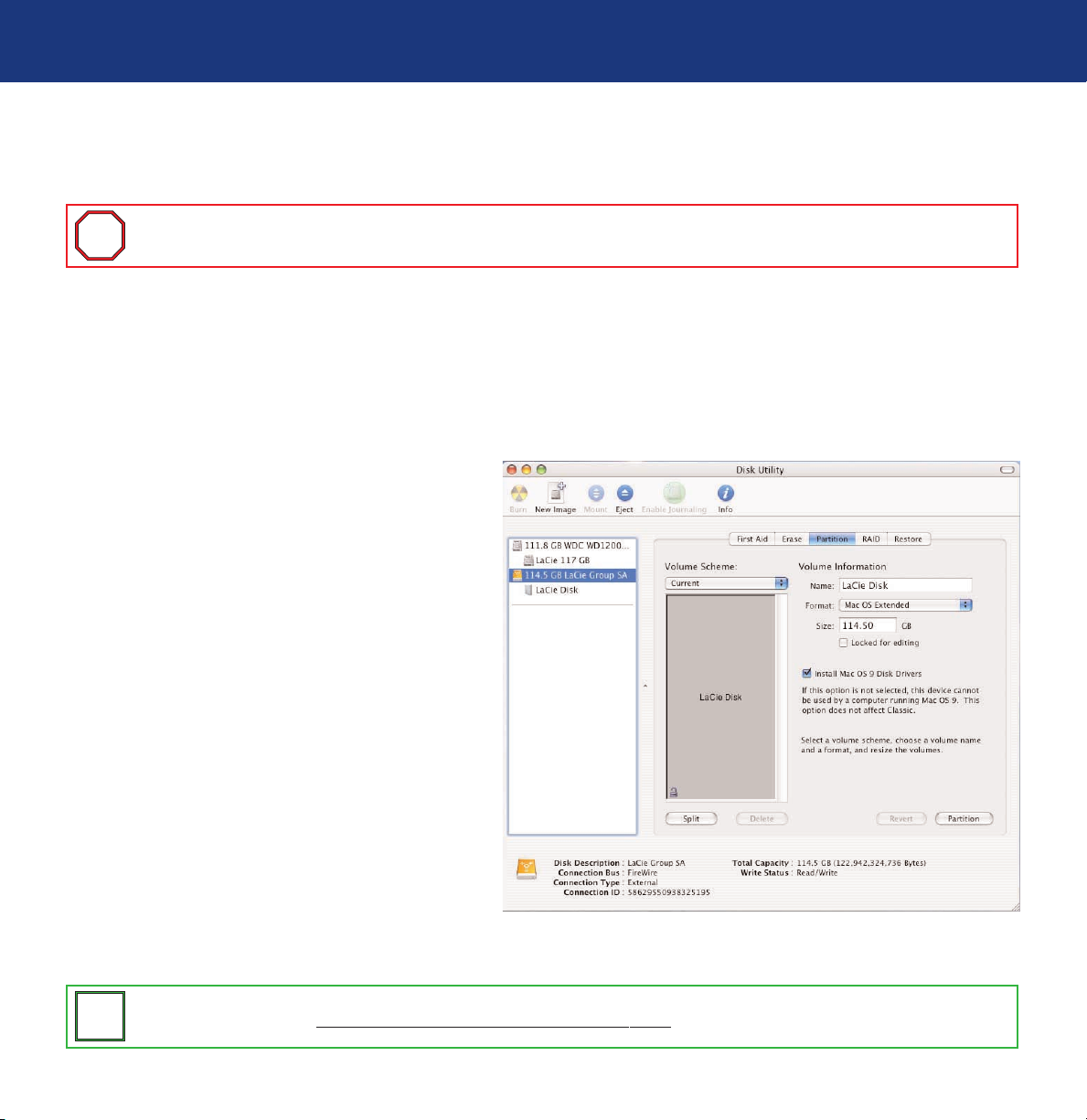

4.5. De LaCie Biggest S1S for
matteren en partitioneren - In dit hoofdstuk wordt onderscheid gemaakt tussen twee verschillende
besturingssystemen, Mac OS en Windows, en wordt het proces beschreven van het formatteren en partitioneren van de
LaCie Biggest S1S.
4. De LaCie Biggest S1S configureren
pagina 20
LaCie Biggest S1S
Gebruikershandleiding
4.1. Het RAID-niveau instellen
De LaCie Biggest S1S is voorgeconfigureerd op RAID-niveau 5, maar kan eventueel anders worden geconfigureerd. Het RAID-niveau wordt
ingesteld met de keuzeschakelaars voor het RAID-niveau op het achterpaneel van de LaCie Biggest S1S. De keuzeschakelaars voor het
RAID-niveau bestaan uit twee schakelaars met vier mogelijke positiecombinaties: RAID 0, 0 + 1, 5 en 5 + Hot Spare.
Let op!
Het RAID-niveau mag alleen worden gewijzigd als de LaCie Biggest S1S is uitgeschakeld.
Let op!
Als de array gegevens bevat, kan een wijziging van het RAID-niveau leiden tot een verlies van alle gegevens in de
array.
Belangrijke informatie:
Indien het RAID-niveau niet overeenkomt met zowel de diskinstellingen als de keuzeschakelaars voor het
RAID-niveau, worden op het LCD-scherm afwisselend de volgende twee berichten weergegeven:
1) “RAID level” (RAID-niveau)
“Unmatched” (komt niet overeen)
2) “Current: Rx” (huidig: Rx) (oftewel de huidige instellingen voor het RAID-niveau van de geïnstalleerde disks)
“Original: Rx” (Oorspronkelijk: Rx) (oftewel de instellingen voor het RAID-niveau op de keuzeschakelaars voor het
RAID-niveau)
Voorbeeld:
De keuzeschakelaars voor het RAID-niveau zijn ingesteld op RAID 0, maar de disks zijn al eerder ingesteld als een RAID 5-array.
Op het LCD-scherm worden in dat geval afwisselend de volgende twee berichten weergegeven:
1) “RAID level” (RAID-niveau)
“Unmatched” (komt niet overeen)
2) “Current: R5” (Huidig: R0)
“Original: R0” (Oorspronkelijk: R0)
In deze situaties werkt de array niet. Er zijn nu twee mogelijkheden:
1) Sluit de LaCie Biggest S1S af en stel de keuzeschakelaar voor het RAID-niveau in op de vorige RAID-instelling, in dit geval
RAID 5.
2) Plaats de vier drives opnieuw en maak de array opnieuw als een RAID 0-array. Als de disks al gegevens bevatten, gaan deze
verloren tijdens de initialisatie.
i
i
4.1.1. RAID 5
Dit is de standaardinstelling voor de LaCie Biggest S1S.
1) Sluit de LaCie Biggest S1S af.
2) Zet schakelaars 1 en 2 van de keuzeschakelaars voor het RAID-niveau in de stand OFF (UIT).
4.1.2. RAID 5 + Hot Spare
1) Sluit de LaCie Biggest S1S af.
2) Zet schakelaar 1 van de keuzeschakelaars voor het RAID-niveau in de stand OFF (UIT). Zet schakelaar 2 van de
keuzeschakelaars voor het RAID-niveau in de stand ON (AAN).
4. De LaCie Biggest S1S configureren
pagina 21
LaCie Biggest S1S
Gebruikershandleiding
Let op!
Wanneer in een RAID 5-array een disk moet worden vervangen, vervang dan altijd de defecte disk terwijl de LaCie
Biggest S1S is ingeschakeld. Schakel de voeding van de LaCie Biggest S1S niet uit; als u dit wel doet, kunnen de gegevens in de
array verloren gaan.
Belangrijke informatie:
In een RAID 5 + Hot Spare-array wordt de disk in de bovenste drive bay standaard aangewezen als
Hot Spare en brandt de indicator voor de diskstatus oranje.
Technische opmerking:
In de beginconfiguratie van een RAID 5 + Hot Spare-array is de bovenste drive bay (drive bay 1) de
standaard Hot Spare (de indicator voor de diskstatus brandt oranje). In het geval dat er een disk defect raakt, wordt de Hot
Spare-positie gewijzigd. Als bijvoorbeeld de disk in drive bay 3 defect raakt, wordt de Hot Spare-disk in drive bay 1 opnieuw
opgebouwd en is deze niet langer de Hot Spare. Wanneer u in plaats daarvan een nieuwe disk in drive bay 3 plaatst, wordt
deze de nieuwe Hot Spare, wat wordt aangegeven door de oranje indicator voor de diskstatus.
i
i
N
N
T
T
4.1.3. RAID 0
1) Sluit de LaCie Biggest S1S af.
2) Zet schakelaars 1 en 2 van de keuzeschakelaars voor het RAID-niveau in de stand ON (AAN).
4.1.4. RAID 0 + 1
1) Sluit de LaCie Biggest S1S af.
2) Zet schakelaar 1 van de keuzeschakelaars voor het RAID-niveau in de stand ON (AAN). Zet schakelaar 2 van de
keuzeschakelaars voor het RAID-niveau in de stand OFF (UIT).
4. De LaCie Biggest S1S configureren
pagina 22
LaCie Biggest S1S
Gebruikershandleiding
Technische opmerking:
In een RAID 0+1-array behoren de disks in drive bays 1 en 2 tot één onafhankelijke RAID 1-groep en
vertegenwoordigen de disks in drive bays 3 en 4 een andere onafhankelijke RAID 1-groep. Hierdoor is het geen probleem als er
op hetzelfde moment van elke afzonderlijke RAID 1-groep één disk defect raakt.
N
N
T
T
4. De LaCie Biggest S1S configureren
pagina 23
LaCie Biggest S1S
Gebruikershandleiding
4.2. Een array maken
Via deze stap wordt de array geïnitialiseerd.
1) Zorg ervoor dat het RAID-niveau correct wordt ingesteld en geconfigureerd.
2) Trek aan de drive bay-hendel van elke afzonderlijke drive bay om de
vergrendeling los te maken. Schuif vervolgens elke drive bay enigszins uit de LaCie
Biggest S1S.
3) Sluit het netsnoer aan op de LaCie Biggest S1S en op een geaard stopcontact.
4) Schakel de LaCie Biggest S1S in door op de aan/uit-schakelaar te drukken.
5) Schuif elke drive bay terug in de LaCie Biggest S1S en duw de drive bay-hendels
in horizontale positie om de drive bays op hun plaats te vergrendelen.
Wanneer alle drive bays gesloten en vergrendeld zijn, gaat de LaCie Biggest S1S de
status van de vier geplaatste disks controleren. Als alle vier de disks niet eerder zijn
geïnitialiseerd (dit is het geval als de LaCie Biggest S1S voor het eerst wordt
aangesloten), wordt de initialisatie van het RAID-niveau automatisch gestart.
2
1
Step 4
Step 4
Step 3
Step 3
4. De LaCie Biggest S1S configureren
pagina 24
LaCie Biggest S1S
Gebruikershandleiding
Als u het RAID-niveau opnieuw instelt nadat u de LaCie Biggest S1S hebt gebruikt op een ander RAID-niveau, wordt op het LCD-scherm
van de LaCie Biggest S1S een waarschuwingsbericht weergegeven waarin u wordt gevraagd of u er zeker van bent dat u de nieuwe RAIDarray wilt initialiseren. Tijdens het initialisatieproces worden alle gegevens op de disks gewist.
Op het LCD-scherm van de LaCie Biggest S1S wordt het bericht “Create New RAID” (Nieuwe RAID maken) weergegeven. Druk op de
Enter-knop om Yes (Ja) te selecteren of druk op de Menu-knop om No (Nee) te selecteren.
Belangrijke informatie:
Wanneer tijdens het initialisatieproces de stroom wordt onderbroken, hervat de LaCie Biggest S1S het
initialisatieproces vanaf het punt van onderbreking zodra de stroomvoorziening is hersteld.
Technische opmerking:
Een complete lijst van de berichten op het LCD-scherm en de indicatoren voor diskstatus en -activiteit
kunt u vinden in de hoofdstukken 5.1. Indicator
en voor diskstatus en -activiteit en 5.2. Berichten op het LCD-scherm.
Belangrijke informatie:
Alle vier de drive bays moeten zijn vergrendeld in de LaCie Biggest S1S voordat het initialisatieproces
wordt uitgevoerd. Als de vier drive bays niet correct zijn geïnstalleerd bij het inschakelen van de stroom, klinkt het alarm en wordt
het bericht “RAID Fail” (RAID-storing) weergegeven op het LCD-scherm, tenzij het niveau RAID 5 + Hot Spare is ingesteld en in
de onderste drie drive bays disks zijn geïnstalleerd. In dat geval wordt de initialisatie van een RAID 5-array gestart.
Belangrijke informatie:
De initialisatieprocedure is een langdurig proces en afhankelijk van de diskgrootte en het RAID-niveau
dat wordt geïnitialiseerd. Bij vier disks van 400 GB in een RAID 5 array kan dit meer dan twee uur in beslag nemen.
Technische opmerking:
De RAID-capaciteit wordt vastgesteld aan de hand van het RAID-niveau en de capaciteit van de
geïnstalleerde drives. Raadpleeg
voor meer informatie de volgende hoofdstukken: 3.1. RAID 0
, 3.2. RAID 0 + 1 en 3.3. RAID 5 en RAID 5 + Hot Spare.
i
i
N
N
T
T
i
i
i
i
N
N
T
T
4. De LaCie Biggest S1S configureren
pagina 25
LaCie Biggest S1S
Gebruikershandleiding
4.3. Aansluiten op een hostcomputer
Wanneer de LaCie Biggest S1S de initialisatie van de array heeft voltooid, kunt u de LaCie Biggest S1S aansluiten op een hostcomputer. Dit
hoofdstuk is onderverdeeld in twee delen waarin de verschillende aansluitmethoden aan bod komen:
1) Voer stappen 4.1. Het RAID-niveau instellen
en 4.2. Een array maken uit om een RAID-
array op te zetten.
2) Sluit de externe SATA-kabel aan op de SATA-poort achter op de LaCie Biggest S1S.
3) Sluit het andere uiteinde van de SATA-kabel aan op een beschikbare SATA-poort op uw
computer.
Het duurt enkele seconden voordat de computer de drive herkent en deze weergeeft op het bureaublad of in Deze computer.
De LaCie Biggest S1S moet nu worden geformatteerd. Ga naar hoofdstuk 4.5. De LaCie Biggest S1S for
matteren en partitioneren voor
meer informatie.
Belangrijke informatie:
De initialisatie moet worden voltooid voordat u de interfacekabel aansluit. Als u dat niet doet, wordt de
LaCie Biggest S1S niet herkend door de hostcomputer.
Technische opmerking:
Bij gebruik van interne SATA-poorten met de
meegeleverde SATA-beugel, moet u de hostcomputer rebooten voor het te
activeren volume. Wanneer een PCI SATA-kaart wordt gebruikt (wordt apart
verkocht) hoeft er niet te worden gereboot.
i
i
N
N
T
T
4. De LaCie Biggest S1S configureren
pagina 26
LaCie Biggest S1S
Gebruikershandleiding
4.4. De datum en tijd instellen op het LCD-scherm
U kunt de datum en tijd op het LCD-scherm wijzigen door
gedurende meer dan vijf seconden op de Enter-knop te drukken.
Als u vervolgens de knop loslaat, wordt het scherm voor het
instellen van datum en tijd weergegeven.
U kunt de waarden voor datum en tijd aanpassen door met de
Menu-knop aan de linkerkant van het LCD-scherm door de
waarden te bladeren. Druk op de Enter-knop om uw selectie te
bevestigen en naar de volgende waarde te gaan.
Start met het aanpassen van het jaar (YY), ga vervolgens naar de
maand (MM), de dag (DD) en tenslotte het uur (HH) en de minuten
(MM). De tijd wordt weergegeven in de 24-uursnotatie. Als u op
de Enter-knop drukt na de laatste selectie, worden de datum en tijd
ingesteld.
Menu-knop Enter-knop
YY/MM/DD HH:MM
04/12/26 11:37
4. De LaCie Biggest S1S configureren
pagina 27
LaCie Biggest S1S
Gebruikershandleiding
4.5. De LaCie Biggest S1S formatteren en partitioneren
U moet de LaCie Biggest S1S-array formatteren voordat deze volledig kan worden benut. Tijdens dit proces kan de array tevens worden
voorzien van aangepaste partities.
Bij het formatteren van een disk gebeurt het volgende: het besturingssysteem wist alle administratieve gegevens van de disk, test de disk of
alle sectoren betrouwbaar zijn, markeert defecte sectoren (bijvoorbeeld door krassen) en stelt interne adrestabellen op die later worden
gebruikt voor het zoeken van informatie.
Terwijl u de drive formatteert, kunt u deze onderverdelen in secties, die partities worden genoemd. Een partitie is een sectie van de
opslagcapaciteit van de harddrive die wordt gemaakt om bestanden en gegevens in op te slaan.
Na het formatteren kan de werkelijk beschikbare opslagcapaciteit variëren, afhankelijk van de besturingsomgeving. De werkelijk
beschikbare opslagcapaciteit is gewoonlijk ongeveer 10% minder dan de capaciteit in ongeformatteerde vorm.
Bestandssysteemstructuren
• Mac OS uitgebreid (HFS+) - voor Mac OS 10.x
• NTFS - voor Windows 2000, XP en 2003 Server
4. De LaCie Biggest S1S configureren
pagina 28
LaCie Biggest S1S
Gebruikershandleiding
4.5.1. Formatteren en partitioneren - Mac-gebruikers
Nadat het RAID-niveau is ingesteld, de array is gemaakt en de interfacekabel is aangesloten, moet de LaCie Biggest S1S nu worden
geformatteerd en gepartitioneerd voordat deze kan worden gebruikt. Hierbij gaat u als volgt te werk:
1) Zet de hostcomputer aan als dat nog niet is gebeurd.
2) Zodra de array is gedetecteerd door de computer, wordt deze geactiveerd op het bureaublad als een apparaat zonder naam.
3) Ga naar de Finder en gebruik het Ga-menu en open de map Hulpprogramma’s. Klik dubbel op het programma Schijfhulpprogramma.
4) Het dialoogvenster Schijfhulpprogramma wordt vervolgens
weergegeven. De LaCie Biggest S1S-array wordt aan de
linkerkant weergegeven, in de lijst van harddisks die op het
systeem zijn geactiveerd. Er wordt nu een volume
weergegeven dat de interne harde schijf aangeeft en een
volume met de naam LaCie.
5) Selecteer de LaCie-drive en klik vervolgens op de tab
Partitioneer.
6) Klik op de knop Volume-indeling:, kies het aantal partities
waarin u de drive wilt onderverdelen door op het keuzemenu
dat begint met Huidig te klikken (Mac OS 10.x biedt u de
mogelijkheid de drive onder te verdelen in maximaal 8
partities). U kunt de grootte van de partities aanpassen met de
schuifbalk tussen de partities in het gebied Volume-indeling: .
7) Maak in de sectie Volumegegevens een naam aan voor
elke partitie, kies de volumestructuur (Mac OS uitgebreid, Mac
OS standaard, MS-DOS-bestandssysteem of UNIXbestandssysteem) en de volumegrootte.
Belangrijke informatie:
Voordat u het proces van formatteren en partitioneren start, moet u controleren of er geen
waarschuwings- of foutberichten op het LCD-scherm van de LaCie Biggest S1S worden weergegeven.
Technische opmerking:
Een meer gedetailleerde beschrijving van de verschillende bestandssysteemstructuren en partitionering
kunt u vinden in hoofdstuk 7.1.1. Bestandssysteemstr
ucturen - Mac-gebruikers.
i
i
N
N
T
T
4. De LaCie Biggest S1S configureren
pagina 29
LaCie Biggest S1S
Gebruikershandleiding
8) Klik nadat u de volumestructuur, het aantal partities, de grootte en de gewenste opties hebt geselecteerd op OK. Het volgende bericht
wordt weergegeven: “Waarschuwing! Als u de nieuwe volumes bewaart, worden alle bestaande volumes gewist. Het wissen kan NIET
ongedaan worden gemaakt. Weet u zeker dat u wilt doorgaan?” Klik op Partitioneer om door te gaan.
9) Mac OS 10.x stelt nu automatisch het aantal partities en de volumestructuur in die u hebt geselecteerd, waarna de nieuwe drive
beschikbaar is voor gebruik.
Technische opmerking:
Onder Mac OS 10.3.x is Mac OS uitgebreid (journaled) de standaardinstelling voor de
bestandsstructuur. Bij journaling wordt een continue overzicht geboden van wijzigingen in bestanden op de harde schijf. U kunt
niet formatteren in het MS-DOS-bestandssysteem tenzij u op de tab Wissen in het venster Schijfhulpprogramma klikt en een
volledig MS-DOS-volume aanmaakt. Raadpleeg voor meer informatie het hoofdstuk 7.1.1. Bestandssysteemstr
ucturen - Mac-
gebruikers.
N
N
T
T
4. De LaCie Biggest S1S configureren
pagina 30
LaCie Biggest S1S
Gebruikershandleiding
4.5.2. Formatteren en partitioneren - Windows-gebruikers
Nadat het RAID-niveau is ingesteld, de array is gemaakt en de interfacekabel is aangesloten, moet de LaCie Biggest S1S nu worden
geformatteerd en gepartitioneerd voordat deze kan worden gebruikt. Hierbij gaat u als volgt te werk:
1) Zet de hostcomputer aan als dat nog niet is gebeurd.
2) Ga naar het bureaublad en klik met de rechtermuisknop op het
pictogram Deze computer.
3) Selecteer de optie Beheren. Het dialoogvenster
Computerbeheer wordt vervolgens weergegeven.
4) Selecteer in het dialoogvenster Computerbeheer de optie
Schijfbeheer uit het menu aan de linkerkant. De array van de
LaCie Biggest S1S wordt in de rechterbenedenhoek van het
dialoogvenster Schijfbeheer weergegeven als een niettoegewezen disk.
Als er andere disks zijn aangesloten op de hostcomputer, zoals
de interne hoofddisk, is hieraan een stationsletter (bijv. C:)
toegewezen. Klik niet op een van deze disks.
5) Klik met de rechtermuisknop op de niet-toegewezen disk die
de array van de LaCie Biggest S1S aangeeft en selecteer Partitie
maken.
Belangrijke informatie:
Voordat u het proces van formatteren en partitioneren start, moet u controleren of er geen
waarschuwings- of foutberichten op het LCD-scherm van de LaCie Biggest S1S worden weergegeven.
i
i
4. De LaCie Biggest S1S configureren
pagina 31
LaCie Biggest S1S
Gebruikershandleiding
6) De wizard Partitie maken wordt nu geopend. Klik op
Volgende.
7) Selecteer Primaire partitie. Klik op Volgende.
8) Hier moet u de grootte van de partitie opgeven. Het wordt
aanbevolen de partitie ingesteld te laten op de maximale
beschikbare grootte, tenzij u meerdere partities wilt op
dezelfde drive. Klik op Volgende.
9) Selecteer Stationsletter toewijzen en selecteer de gewenste
letter voor de drive. Klik op Volgende.
10) Selecteer Deze partitie formatteren... en selecteer
vervolgens het standaardbestandssysteem, NTFS.
11) Klik op Volgende.
12) Klik op Voltooien.
13) Schijfbeheer maakt nu de partitie en begint met het
formatteren van het station. Nadat dit is voltooid, sluit u
Schijfbeheer en is uw nieuwe drive gereed voor gebruik.
Technische opmerking:
Een meer gedetailleerde
beschrijving van de verschillende
bestandssysteemindelingen en partitionering kunt u
vinden in hoofdstuk
7.1.2. Bestandssysteemstr
ucturen - Windows-
gebruikers.
N
N
T
T
5. Uw LaCie Biggest S1S gebruiken
pagina 32
LaCie Biggest S1S
Gebruikershandleiding
5. Uw LaCie Biggest S1S gebruiken
5.1. Indicatoren voor diskstatus en -activiteit
Deze lijst biedt een sleutel tot de berichten voor de indicator voor de diskstatus en de indicator voor de diskactiviteit op elk van de
afzonderlijke drive bays:
Als de indicator voor de diskstatus wordt weergegeven als een brandend rood lampje, controleert u of er niet het volgende met de
desbetreffende drive aan de hand is:
• Geblokkeerd
• Onjuist geïnstalleerd
• Defect (als de disk defect is, moet deze worden vervangen)
5.2. Berichten op het LCD-scherm
De status van de controller en de array van de LaCie Biggest S1S kan worden bekeken op het LCD-scherm. Met behulp van de Menu-knop
kunt u door de berichten bladeren. Hierbij is de volgende informatie beschikbaar:
• RAID-niveau en -capaciteit
• Diskmodel
• DMA-modus en -capaciteit van de disk
• Firmwareversie
• Status van ventilator en temperatuur
Indicator voor diskstatus
Afwisselend groen en oranje knipperend
Afwisselend groen en oranje knipperend
Groen brandend
Groen brandend
Groen brandend
Rood brandend
Oranje brandend
Indicator voor diskactiviteit
Blauw knipperend
Blauw knipperend
Niet brandend
Niet brandend
Blauw knipperend
Niet brandend
Niet brandend
Controllerstatus
RAID wordt geïnitialiseerd
RAID wordt opnieuw opgebouwd
Initialisatie van RAID voltooid
RAID vastgesteld/geen activiteit
Gegevens worden opgehaald
Diskstoring/disk niet correct geïnstalleerd
Hot Spare-disk in de modus RAID 5 + Hot Spare
Belangrijke informatie:
In het geval van een RAID-storing klinkt het alarm. Druk op de Enter-knop om het alarm uit te schakelen.
i
i
5. Uw LaCie Biggest S1S gebruiken
pagina 33
LaCie Biggest S1S
Gebruikershandleiding
5.2.1. Initialisatieberichten
De volgende berichten kunnen op het LCD-scherm worden weergegeven in de initialisatiefase:
RAID INIT xx.x%
Total: xxxxGB
Create New RAID?
(No) (Yes)
RAID INIT 100%
xxxxGB INIT OK!
RAID INIT Failed
Dx offline
RAID INIT Failed
Dx Bad sectors
Er wordt een nieuwe RAID-array
gemaakt.
• Initialisatie met succes is voltooid
• Initialisatie is mislukt
Een nieuwe RAID-array wordt
opnieuw gemaakt.
• Disks zijn geïnstalleerd en de nieuwe
RAID- array is gemaakt
Initialisatie met succes is voltooid. • De Enter-knop wordt ingedrukt
Er is een storing opgetreden in disk “x”
tijdens de initialisatie en de disk is niet
toegankelijk.
• Disk wordt vervangen
Disk “x” bevat te veel defecte sectoren. De
initialisatie kan niet worden uitgevoerd.
• Disk wordt vervangen
LCD-scherm Bericht Bericht verwijderd indien...
5. Uw LaCie Biggest S1S gebruiken
pagina 34
LaCie Biggest S1S
Gebruikershandleiding
5.2.2. Berichten tijdens rebuild
De volgende berichten kunnen op het LCD-scherm worden weergegeven tijdens een rebuildfase:
Dx Rebuild xx.x
Total: xxxxGB
Dx Rebuild 100%
xxxxGB OK!
Dx Rebuild Fail
xxxxGB<yyyyGB
Dx Rebuild Fail
Dx offline
Dx Rebuild Fail
Dx Bad sectors
Gegevens worden na een diskstoring
opnieuw op een nieuwe disk opgebouwd.
• Rebuild met succes is voltooid
• Rebuild is mislukt
Rebuild met succes is voltooid. • De Enter-knop wordt ingedrukt
De capaciteit van de nieuwe disk is
onvoldoende.
xxxxGB = de capaciteit van de nieuw
geïnstalleerde disk.
yyyyGB = de minimaal toegestane
capaciteit.
• Disk wordt vervangen
Disk “x” is niet toegankelijk. • Disk wordt vervangen
Disk “x” bevat te veel defecte sectoren.
De rebuild kan niet worden uitgevoerd.
• Disk wordt vervangen
LCD-scherm Bericht Bericht verwijderd indien...
5. Uw LaCie Biggest S1S gebruiken
pagina 35
LaCie Biggest S1S
Gebruikershandleiding
5.2.3. Storings- en foutberichten
Deze berichten worden weergegeven bij een RAID- of diskstoring of bij een fout tijdens een proces:
5.2.3.1. Storingsberichten voor RAID
5.2.3.2. Storingsberichten voor disks
5.2.3.3. Storingsbericht voor ventilator
RAID Fail
code: 0
RAID Fail
code: 1 <——>
Er is een storing opgetreden in de RAIDarray. De RAID-array kan niet werken
omdat er onvoldoende disks beschikbaar
zijn.
• Disk opnieuw wordt geïnstalleerd
Er is een storing opgetreden in de
RAID-array. De volgorde van de disks
in de array is onjuist. De huidige
volgorde wordt weergegeven bij
“<——>”.
• Oorspronkelijke volgorde van disks
wordt hersteld
LCD-scherm Bericht Bericht verwijderd indien...
DISK x Fail
Disk “x” is defect. • Defecte disk wordt vervangen
LCD-scherm Bericht Bericht verwijderd indien...
FAN Fail
xxxx rpm (tpm)
Ventilatorstoring.
xxxx tpm = de huidige snelheid van
de ventilator
• Defecte ventilator wordt gerepareerd of
vervangen
LCD-scherm Bericht Bericht verwijderd indien...
5. Uw LaCie Biggest S1S gebruiken
pagina 36
LaCie Biggest S1S
Gebruikershandleiding
5.2.3.4. Foutbericht voor RAID-configuratie
5.2.3.5. Foutbericht bij oververhitting
RAID Level
Unmatched
RAID Fail
code: 1 <——>
De instelling van de keuzeschakelaars voor
het RAID-niveau komt niet overeen met het
bestaande RAID-niveau.
• De LaCie Biggest S1S wordt uitgeschakeld
en de keuzeschakelaars voor het RAID-niveau
worden opnieuw ingesteld op het
oorspronkelijke RAID-niveau
De instelling van de keuzeschakelaars
voor het RAID-niveau komt niet overeen
met het bestaande RAID-niveau.
• Als u van plan bent een nieuwe RAIDarray te initialiseren, plaatst u vier disks en
maakt u een nieuwe RAID-array; of
• De LaCie Biggest S1S wordt
uitgeschakeld en de keuzeschakelaars
voor het RAID-niveau worden opnieuw
ingesteld op het oorspronkelijke RAIDniveau
LCD-scherm Bericht Bericht verwijderd indien...
Temperature!!
Ambient Temperature° C > 35° C
Over Temperature
Disk Shutdown!
De temperatuur van de LaCie Biggest S1S
is opgelopen tot 53°C.
• De temperatuur daalt tot onder de 53?C
De temperatuur van de LaCie Biggest S1S
is opgelopen tot boven 55°C.
• Alle disks zijn uitgeschakeld en de
ventilatormodule is vervangen
LCD-scherm Bericht Bericht verwijderd indien...
5. Uw LaCie Biggest S1S gebruiken
pagina 37
LaCie Biggest S1S
Gebruikershandleiding
5.2.4. Berichten voor RAID- en diskstatus
Deze berichten worden weergegeven gedurende een van de volgende processen:
5.2.4.1. Inschakelen
5.2.4.2. Disks initialiseren
5.2.4.3. Gereed
5.2.4.4. RAID-niveau
LACIE
Boot...
De LaCie Biggest S1S wordt
ingeschakeld.
• De LaCie Biggest S1S heeft het
opstartproces voltooid
LCD-scherm Bericht Bericht verwijderd indien...
LACIE
Initialize Disks
De disks worden geactiveerd. • De initialisatie van disks op de LaCie
Biggest S1S is voltooid
LCD-scherm Bericht Bericht verwijderd indien...
LACIE
Ready hh:mm
De LaCie Biggest S1S is met succes
ingeschakeld.
• De initialisatie van disks op de LaCie
Biggest S1S is voltooid
LCD-scherm Bericht Bericht verwijderd indien...
Level x
xxxx GB
Het RAID-niveau en de RAIDcapaciteit worden weergegeven.
• De Menu-knop wordt ingedrukt
LCD-scherm Bericht Bericht verwijderd indien...
5. Uw LaCie Biggest S1S gebruiken
pagina 38
LaCie Biggest S1S
Gebruikershandleiding
5.2.5. Berichten voor RAID- en diskinformatie
De volgende berichten worden weergegeven als een RAID-array is opgezet en op de Menu-knop wordt gedrukt. Met behulp van de Menu-
knop kunt u door de berichten bladeren. Hierbij wordt de onderstaande volgorde aangehouden:
5.2.5.1. Diskgegevens
5.2.5.2. Firmwareversie
5.2.5.3. Ventilator- en temperatuurgegevens
Disk 1
YYYYYYYYY
ATA mode X
xxxx GB
Informatie over de disk in drive bay 1.
YYYYYYY = de disk-ID
• De Menu-knop wordt ingedrukt
De informatie over de ATA-modus en
-capaciteit van de disk in drive bay
1.
• De Menu-knop wordt ingedrukt
LCD-scherm Bericht Bericht verwijderd indien...
Firmware
Ver: x.xx
Hiermee wordt de firmwareversie
weergegeven.
• De Menu-knop wordt ingedrukt
LCD-scherm Bericht Bericht verwijderd indien...
Fan: xxxx rpm
Temperature : xx°C
Hiermee wordt de ventilatorsnelheid en temperatuur in graden Celsius
weergegeven.
• De Menu-knop wordt ingedrukt
LCD-scherm Bericht Bericht verwijderd indien...
6. Uw LaCie Biggest S1S onderhouden
pagina 39
LaCie Biggest S1S
Gebruikershandleiding
6. Uw LaCie Biggest S1S onderhouden
6.1. Een drive verwijderen/vervangen
Wanneer een harddisk defect raakt in de LaCie Biggest S1S, neemt u contact met uw LaCie-wederverkoper of met de afdeling Customer
Support van LaCie. Bovendien is het mogelijk losse drive bays aan te schaffen met vooraf geïnstalleerde harddisks (apart verkocht).
6.2. Firmware-updates uitvoeren
Voor de LaCie Biggest S1S kunnen van tijd tot tijd bijgewerkte firmwareversies beschikbaar komen. Bezoek de website van LaCie,
www.lacie.com, voor de meest recente firmware-update.
Als u nieuwe firmware wilt installeren, downloadt u de update en installeert u de firmware op de LaCie Biggest S1S met behulp van een
hostcomputer die is uitgerust met enige vorm van externe communicatie, zoals HyperTerminal, die ANSI-terminalemulatie ondersteunt. Het
configuratieproces dat in dit hoofdstuk wordt behandeld, is gebaseerd op HyperTerminal. Het is echter ook mogelijk andere
terminalprogramma’s te gebruiken.
1) Sluit de LaCie Biggest S1S af.
2) Sluit het ene uiteinde van de seriële/RS-232-kabel aan op de seriële/RS-232-poort aan de achterzijde van de LaCie Biggest S1S en het
andere uiteinde aan een seriële/RS-232-poort op de hostcomputer.
3) Start HyperTerminal: Start > Alle programma’s > Bureau-accessoires > Communicatie > HyperTerminal.
4) Het dialoogvenster Beschrijving van verbinding wordt weergegeven (als dit de eerste keer is dat HyperTerminal wordt gestart, wordt u
gevraagd informatie over uw locatie in te voeren). Voer een naam in ter identificatie van de verbinding met de LaCie Biggest S1S (bijv.
Biggest) en selecteer een pictogram waarmee u de verbinding wilt aangeven. Klik op OK.
5) Het dialoogvenster Verbinding maken met wordt weergegeven. Kies in de vervolgkeuzelijst Verbinding maken via: de optie COM1 of
COM2, afhankelijk van welke seriële/RS-232-poort u gebruikt om verbinding te maken met de LaCie Biggest S1S.
Let op!
Probeer NIET zelf een harddisk te vervangen. Als u een harddisk uit een drive bay verwijdert, wordt de garantie
ongeldig.
Belangrijke informatie:
De configuratie van en gegevens op een array worden niet gewijzigd bij een update van de firmware.
Technische opmerking:
HyperTerminal wordt standaard meegeleverd met het Microsoft Windows-besturingssysteem. Dit
programma is te vinden in de map Communicatie. Als er geen versie van dit programma op uw systeem is geïnstalleerd, kan het
worden gedownload van de website van Hilgraeve Software op http://www.hilgraeve.com/htpe/
i
i
N
N
T
T
6. Uw LaCie Biggest S1S onderhouden
pagina 40
LaCie Biggest S1S
Gebruikershandleiding
6) Het dialoogvenster Eigenschappen voor COM wordt vervolgens weergegeven. Stel de waarden als volgt in:
Bits per seconde: 19,200
Databits: 8
Pariteit: Geen
Stopbits: 1
Datatransportbesturing: Xaan/Xuit
Klik nadat u deze waarden hebt ingevoerd op OK. De HyperTerminal-verbinding wordt nu tot stand gebracht.
7) Zet de LaCie Biggest S1S aan en druk op de toets ESC op het toetsenbord van de hostcomputer. De prompt >>>>> wordt weergegeven.
8) Voer de volgende opdracht in: download.
9) Als de prompt Enter ‘1’ to Download Firmware (Voer ‘1’ in om firmware te downloaden) wordt weergegeven, typt u het volgende: 1.
10) Zoek nu het bijgewerkte firmwarebestand dat u wilt verzenden. Als u HyperTerminal gebruikt, gaat u naar het menu Verplaatsen en
selecteert u Tekstbestand verzenden....
11) Verzend het firmwarebestand als een tekstbestand. Het downloaden van het bestand wordt gestart.
12) Start, zodra het bestand is gedownload, de LaCie Biggest S1S opnieuw op om het proces voor het bijwerken van de firmware te
voltooien. Nadat het opstarten van de LaCie Biggest S1S is voltooid, kunt u de nieuwe firmwareversie bekijken op het LCD-scherm.
7. Technische tips
pagina 41
LaCie Biggest S1S
Gebruikershandleiding
7. Technische tips
7.1. Indelingen voor bestandssystemen
7.1.1. Mac-gebruikers
Gebruikers van Mac OS 10.x:
U kunt de drive aanpassen door deze opnieuw te formatteren en/of te
partitioneren met verschillende bestandssysteemstructuren. Voor optimale
prestaties in Mac OS-omgevingen formatteert en partitioneert u de drive als één
groot volume met de bestandsindeling ‘Mac OS uitgebreid’.
Mac OS uitgebreid (HFS+)
HFS+ staat voor een optimalisatie van het oudere HFS-bestandssysteem waarbij
de ruimte op de harddisk efficiënter wordt gebruikt. Met HFS+ wordt u niet
langer beperkt door de blokgrootte.
MS-DOS-bestandssysteem (FAT 32)
Dit is het Microsoft-bestandssysteem dat beter bekend staat als FAT 32. Dit is het
bestandssysteem dat u gebruikt als u de hard drive van LaCie gebruikt voor
zowel Mac als Windows.
Belangrijke informatie:
Als u de hard drive
zowel op Mac als op Windows wilt gebruiken,
kunt u zich het beste aan de volgende richtlijnen
houden:
Mac OS X geeft er de voorkeur aan dat alle
partities even groot zijn. Daarom wordt alleen
gegarandeerd dat de eerste FAT 32-partitie
wordt geactiveerd.
Mac OS 10,1.x -
• Werkt betrouwbaar bij FAT 32-partities van
minder dan 32GB
Mac OS 10,2.x -
• Werkt betrouwbaar bij FAT 32-partities van
minder dan 128GB
• Activeert geen FAT 32-partities van meer dan
128GB
Mac OS 10.3.x -
• Activeert elke willekeurige FAT 32-drive van
elke willekeurige grootte
• Activeert NTFS-volumes als alleen-lezen
Technische opmerking:
Gebruikers van Mac OS 10.3.x - Mac OS uitgebreid(journaled). Onder Panther heeft Apple journaling
geïntroduceerd voor het bestandssysteem Mac OS uitgebreid. Deze voorziening helpt bij het beschermen van de
bestandssystemen op Mac OS-volumes. Als journaling is ingeschakeld, worden bestandssysteemtransacties opgenomen en
continu vastgelegd in een afzonderlijk bestand, een zogenaamd journaal. Bij een ongeplande uitschakeling gebruikt het
besturingssysteem het journaal om het bestandssysteem te herstellen. Journaling is bovendien neerwaarts compatibel, zodat alle
volumes waarvoor journaling is ingeschakeld, volledig kunnen worden gebruikt door computers die niet werken met Mac OS
10.3.x. Bezoek de website van Apple voor meer informatie.
i
i
N
N
T
T
7. Technische tips
pagina 42
LaCie Biggest S1S
Gebruikershandleiding
7.1.2. Indelingen voor bestandssystemen - Windows-gebruikers
Er zijn in principe twee bestandssysteemindelingen voor Windows: FAT 32 en NTFS. De volgende informatie helpt u hopelijk de keuze uit
beide indelingen een beetje gemakkelijker te maken.
FAT 32
FAT is een acroniem voor File Allocation Table, dat stamt uit het begin van het DOS-tijdperk. Oorspronkelijk was FAT uitsluitend 16-bits,
maar na de tweede release van Windows 95, onderging deze bestandsindeling een upgrade tot 32-bits, vandaar de naam FAT 32. In
theorie, kunnen FAT 32-volumes in grootte variëren van minder dan 1MB tot 2TB. Het is het eigen bestandssysteem van Windows 98 en
Windows Me, en wordt ondersteund door Windows 2000 en XP. Als FAT 32 echter wordt gebruikt in combinatie met Windows 2000 en
XP, kunnen volumes maximaal 32GB groot zijn (deze beperking wordt opgelegd door Schijfbeheer, het hulpprogramma voor partitionering
van Windows) en afzonderlijke bestanden maximaal 4GB.
NTFS
Dit acroniem staat voor New Technology Filing System. NTFS vormt het eigen bestandssysteem voor Windows NT, Windows 2000 en XP.
NTFS biedt verschillende functies die niet beschikbaar zijn bij FAT 32, zoals bestandscompressie, codering, machtigingen en controle,
alsmede het vermogen om drives te spiegelen en RAID 5-functionaliteit. De minimale ondersteunde volumegrootte voor NTFS is 10MB, met
een maximum van 2TB, zonder grenzen aan de bestandsgrootte. Volumes die zijn gemaakt in NTFS kunnen alleen rechtstreeks worden
benaderd (niet via shares) door Windows NT, Windows 2000 en XP, zonder hulp van producten van andere leveranciers.
Richtlijnen voor de keuze tussen FAT 32 en NTFS
Gebruik FAT 32 als:
• U toegang tot uw gegevens wilt op elk willekeurig besturingssysteem - FAT 32 is compatibel met Windows 98 SE, Me, 2000, XP, NT, Mac
OS 9.x en Mac OS 10.x (zie de belangrijke informatie in hoofdstuk 7.1.1. Bestandssysteemstr
informatie).
• U dual booting gebruikt met een ander besturingssysteem dan Windows NT of Windows 2000.
• U in de toekomst mogelijk gebruik zult moeten gaan maken van dual booting. Nadat u een volume hebt geconverteerd van FAT 32 naar
NTFS, is er geen weg terug. U kunt wel converteren van FAT 32 naar NTFS, maar niet omgekeerd.
Gebruik NTFS als:
• U de prestaties van uw drives wilt optimaliseren onder Windows 2000 of XP.
• U bestanden wilt coderen, machtigingen aan bestanden wilt toewijzen of toegangscontrole wilt uitvoeren voor bestanden.
• U partities wilt formatteren van meer dan 32GB.
• U afzonderlijke bestanden moet archiveren die groter zijn dan 4GB.
• U een archiveringssysteem nodig hebt dat kan worden gespiegeld of gestructureerd als een RAID 5-configuratie.
ucturen - Mac-gebruikers
voor meer
7. Technische tips
pagina 43
LaCie Biggest S1S
Gebruikershandleiding
7.2. Beschikbare opslagcapaciteit
Een gigabyte (GB) is gelijk aan 1.000.000.000 bytes. Voordat u een harddisk kunt gaan gebruiken, moet u deze eerst formatteren. Bij het
formatteren van een disk gebeurt het volgende: het besturingssysteem wist alle administratieve gegevens van de disk, test de disk of alle
sectoren betrouwbaar zijn, markeert defecte sectoren (bijvoorbeeld door krassen) en stelt interne adrestabellen op die later worden gebruikt
voor het zoeken van informatie. Na het formatteren kan de werkelijk beschikbare opslagcapaciteit variëren, afhankelijk van de
besturingsomgeving. De werkelijk beschikbare opslagcapaciteit is gewoonlijk ongeveer 5 tot 10% minder dan de capaciteit in
ongeformatteerde vorm.
Technische opmerking:
Een andere belangrijke factor bij de bestandsoverdrachtsnelheid is de wijze waarop de drive is
geformatteerd. Raadpleeg voor meer informatie over het kiezen van de juiste bestandssysteemindeling hoofdstuk 7.1. Indelingen
voor bestandssystemen.
N
N
T
T
8. Vragen en antwoorden over SATA
pagina 44
LaCie Biggest S1S
Gebruikershandleiding
8.
Vragen en antwoorden over Seriële ATA
Wat is seriële ATA?
De seriële Advanced Technology Attachment (ATA) is de evolutionaire opvolger van de parallelle ATA/ IDE (Integrated Drive Electronics)
interface, die in de afgelopen twintig jaar in gebruik is geweest om randapparaten op de computer aan te sluiten. De parallelle ATAstandaard kan gegevens overdragen met een maximumsnelheid van 133 MB/sec. terwijl seriële ATA in het beginstadium al een snelheid
haalt van 150 MB/sec. Specificatie-ontwikkelaars verwachten dat deze snelheid in de komende paar jaar verder zal toenemen. Seriële ATA
elimineert de wat mindere prestaties van de parallelle ATA-specificatie en volgt een duidelijk omschreven weg naar hogere dataoverdrachtssnelheden en functieverbeteringen.
Seriële ATA dankt zijn naam aan de manier waarop signalen worden overgedragen (in één enkele stroom, d.w.z. serieel) en
werkt in een point-to-point-topologie. Deze aansluitmethodologie zorgt ervoor dat elk apparaat over de totale beschikbare
interfacebandbreedte kan beschikken (waardoor het op maximaal niveau kan presteren) en zorgt op elk moment voor directe communicatie
tussen het apparaat en het systeem, waardoor wordt voorkomen dat vertraging door arbitrage optreedt die verband houdt met gedeelde
bus topologieën.
Wat zijn de eigenschappen en voordelen van seriële ATA?
De seriële ATA specificatie biedt enkele belangrijke verbeteringen die algemene implementatie zullen bevorderen:
• Prestaties: Seriële ATA is een point-to-point-topologie waarbij de bus niet hoeft te worden gedeeld. In plaats daarvan wordt de hele
bandbreedte aan het apparaat besteed. Deze specifieke koppelingen zorgen ervoor dat een seriële ATA RAID-array snel en relatief
goedkoop kan worden geïmplementeerd.
• Eenvoudige installatie en configuratie: er zijn geen apparaat-id’s en problemen met afsluiten of master/slave-instellingen en de standaard
ondersteunt hot-plug-connectiviteit. Er kunnen drives worden toegevoegd, geüpgraded of verwijderd zonder dat het hele systeem hoeft te
worden afgesloten.
• Grotere betrouwbaarheid: Seriële ATA maakt ook gebruik van 32-bit cyclic redundancy checking (CRC) bij alle overdrachten om te
zorgen dat de data-overdracht correct verloopt. Dankzij CRC biedt seriële ATA beschermings- en herstelfuncties op meerdere niveaus: op
het niveau van PHY, koppelingen en transport en software.
• Vereenvoudigde structuur: Seriële ATA maakt gebruik van een efficiëntere signaling-spanning (250 mV vs. 5 V voor parallelle ATA) en
veel kleinere, dunnere en compactere kabels en connectors. Door de eenvoudigere kabels (minder pinnen en draden) neemt de kans op
storing af.
• Naadloze integratie: Seriële ATA handhaaft register- en softwarecompatibiliteit met parallelle ATA en zou geen problemen moeten
veroorzaken met de BIOS en het besturingssysteem. Voeg gewoon meer seriële ATA-koppelingen toe om het aantal aansluitmogelijkheden
in uw systeem te vergroten.
8. Vragen en antwoorden over SATA
pagina 45
LaCie Biggest S1S
Gebruikershandleiding
Wat is de ideale toepassing van seriële ATA?
Hoewel de specificatie alle ATA- en ATAPI-apparaten ondersteunt (d.w.z. CD, DVD, tape drives, etc.) en betere prestaties levert dan zowel
Hi-Speed USB 2.0 als FireWire/IEEE 1394, zijn externe seriële ATA-connectors bedoeld voor opslagapparaten. Seriële ATA werkt het best
in opslagomgevingen waarbij een hoge gegevensdoorvoer wordt vereist om zo grote bestanden op snelle en efficiënte wijze aan te kunnen
leveren. Het gebruik van de opslagsystemen wordt gemaximaliseerd en de algehele productiviteit wordt verbeterd.
Dankzij de prestaties, betrouwbaarheid en kosteneffectiviteit kan Seriële ATA worden geïmplementeerd in een groot aantal configuraties;
van desktop-gebruik tot netwerkopslagtoepassingen.
9. Problemen oplossen
pagina 46
LaCie Biggest S1S
Gebruikershandleiding
9. Problemen oplossen
Als uw LaCie Biggest S1S niet correct werkt, raadpleegt u de volgende controlelijst om uit te zoeken waardoor het probleem wordt
veroorzaakt. Als u de hele controlelijst hebt doorlopen en uw drive werkt nog steeds niet correct, neemt u de FAQ’s (veelgestelde vragen)
door die regelmatig op onze website, www.lacie.com, worden gepubliceerd. U kunt ook de pagina’s met stuurprogramma’s bezoeken,
waar de meest recente software-updates zijn te vinden.
Als u nadere assistentie nodig hebt, neemt u contact op met uw LaCie-wederverkoper of met de afdeling Technical Support van LaCie (zie
10. Contact opnemen met Customer Ser
vice
voor nadere details).
Technische opmerking:
Handmatige bijgewerkte versies
LaCie streeft er voortdurend naar om u de meest actuele en uitgebreide gebruikershandleidingen te verstrekken die op de markt
zijn. Het is ons doel om u een prettige, gebruiksvriendelijke indeling te bieden die u helpt om de vele functies van uw nieuwe
apparaat snel te installeren en te gebruiken.
Als uw handleiding niet aansluit bij de configuraties van het product dat u hebt aangeschaft, kijk dan op onze website voor de
nieuwste beschikbare versie.
N
N
T
T
9. Problemen oplossen
pagina 47
LaCie Biggest S1S
Gebruikershandleiding
Het probleem
Als ik een drive bay vastklik, wordt de
indicator voor diskactiviteit rood en klinkt
de alarmtoon.
Het alarm klinkt. Hoe kan ik dit
uitschakelen?
De LaCie Biggest S1S wordt niet
weergegeven in het BIOS.
Wat moet ik doen in het geval van een
storing aan een disk?
Ik wil een nieuwe RAID-array maken met
behulp van de bestaande disks.
De LaCie Biggest S1S wordt niet herkend
door de hostcomputer.
Mogelijke antwoorden
Vervang de drive bay door een andere drive bay en probeer deze te vergrendelen om te
bekijken of er sprake is van een defecte drive bay. Als het probleem blijft aanhouden,
neemt u contact op met uw LaCie-wederverkoper of met de afdeling Customer Support van
LaCie.
Ontgrendel de drive bay van de defecte disk of druk op de Enter-knop.
Controleer of de array het initialisatieproces heeft voltooid.
Bij een RAID 5-/RAID 0+1-array moet u de disk vervangen. Het opnieuw opbouwen van
de gegevens begint zodra de defecte disk is vervangen.
Bij een RAID 5 + Hot Spare-array worden de gegevens automatisch opnieuw opgebouwd
op de hot spare-disk. U hoeft de defecte disk niet onmiddellijk te vervangen.
Bij het toevoegen van een nieuwe disk MOET de capaciteit van de nieuwe disk gelijk zijn
aan of groter zijn dan die van de kleinste disk in de array. Als dat niet het geval is,
weigert de LaCie Biggest S1S de disk, ook al werkt deze wel.
Schakel eerst de LaCie Biggest S1S uit en verwijder alle drive bays. Stel vervolgens het
RAID-niveau in met de keuzeschakelaars voor het RAID-niveau en schakel de LaCie Biggest
S1S opnieuw in. Schuif de drive bays voorzichtig terug op hun plek en vergrendel ze om
het initialisatieproces te starten. Aangezien u eerder geïnstalleerde disks gebruikt, wordt op
het LCD-scherm van de LaCie Biggest S1S het bericht “Create New RAID?” (Nieuwe RAID
maken?) weergegeven. Bevestig door op de Enter-knop te drukken, waarna de initialisatie
wordt gestart. Opmerking: alle gegevens op de disks worden gewist tijdens de initialisatie.
Zorg dat de interfacekabel (SATA) stevig is aangesloten op zowel de LaCie Biggest S1S als
de hostcomputer. Controleer het LCD-scherm van de LaCie Biggest S1S op foutberichten.
Let op!
Probeer niet zelf een harddisk te vervangen. U maakt hiermee de
garantie ongeldig. Raadpleeg de procedure voor het vervangen van disks:
6.1. Een disk ver
wijderen/vervangen.
9. Problemen oplossen
pagina 48
LaCie Biggest S1S
Gebruikershandleiding
Het probleem
Ik was bezig met het maken van een RAID
5-array en er trad een storing op in een
disk. Wat moet ik doen?
Ik heb slechts twee of drie disks. Kan ik
toch een RAID-array maken?
Op het LCD-display wordt “unmatched”
(komt niet overeen) weergegeven.
Mogelijke antwoorden
Vervang de defecte disk door een ander exemplaar met een gelijke of grotere capaciteit.
De array wordt opnieuw geïnitialiseerd nadat de defecte schijf is vervangen en het proces
opnieuw wordt gestart.
De LaCie Biggest S1S kan geen array maken met slechts twee disks. Als u over slechts drie
disks beschikt, kunt u alleen een RAID 5 + Hot Spare-array maken. De drie disks moeten
worden geïnstalleerd in de onderste drie drive bays, terwijl de bovenste drive bay (de
locatie voor de Hot Spare) leeg blijft.
De keuzeschakelaar voor het RAID-niveau is niet ingesteld op het niveau van het bestaande
array. Indien het RAID-niveau niet overeenkomt met zowel de diskinstellingen als de
keuzeschakelaars voor het RAID-niveau, worden op het LCD-scherm afwisselend de
volgende twee berichten weergegeven:
1) “RAID level” (RAID-niveau)
“Unmatched” (komt niet overeen)
2) “Current: Rx” (Huidig: Rx) (oftewel de huidige instellingen voor het
RAID-niveau van de geïnstalleerde disks)
“Original: Rx” (Oorspronkelijk: Rx) (oftewel de instellingen voor het RAID-
niveau op de keuzeschakelaars voor het
RAID-niveau)
Voorbeeld:
De keuzeschakelaars voor het RAID-niveau zijn ingesteld op RAID 0, maar de disks zijn al
eerder ingesteld als een RAID 5-array. Op het LCD-scherm worden in dat geval
afwisselend de volgende twee berichten weergegeven:
1) “RAID level” (RAID-niveau)
“Unmatched” (komt niet overeen)
2) “Current: R5” (Huidig: R0)
“Original: R0” (Oorspronkelijk: R0)
In deze situaties werkt de array niet. Er zijn nu twee mogelijkheden:
1) Sluit de LaCie Biggest S1S af en stel de keuzeschakelaar voor het RAID-niveau in op de
vorige RAID-instelling, in dit geval RAID 5.
2) Plaats de vier drives opnieuw en maak de array opnieuw als een RAID 0-array. Als de
disks al gegevens bevatten, gaan deze verloren tijdens de initialisatie.
10. Contact opnemen met de klantenservice
pagina 49
LaCie Biggest S1S
Gebruikershandleiding
10. Contact opnemen met de klantenservice
Voordat u contact opneemt met LaCie Technical Support
1) Lees de handleidingen door en bekijk het hoofdstuk Problemen oplossen.
2) Tracht het probleem bloot te leggen. Maak de drive zo mogelijk tot het enige externe apparaat op de CPU en controleer of alle kabels
correct en stevig zijn aangesloten.
Als u alle vragen in de controlelijst voor probleemoplossing hebt doorgenomen en er nog steeds niet in slaagt uw LaCie-drive goed te laten
werken, neemt u contact met ons op via de beschikbare webkoppeling. Zorg, voordat u contact met ons opneemt, dat u achter uw
computer zit en de volgende informatie bij de hand hebt:
• Serienummer van uw LaCie-station
• Het besturingssysteem(Mac OS of Windows) en de versie
• Merk en model computer
• Namen van de geïnstalleerde CD- of DVD-stations op uw computer
• Hoeveelheid geïnstalleerd geheugen
• Namen van eventuele andere geïnstalleerde apparaten op uw computer
10. Contact opnemen met de klantenservice
pagina 50
LaCie Biggest S1S
Gebruikershandleiding
LaCie Technical Support
LaCie Azië, Singapore en Hong Kong
Neem contact met ons op via:
http://www.lacie.com/asia/contact
LaCie in België
Neem contact met ons op via:
http://www.lacie.com/be/contact/
LaCie in Denemarken
Neem contact met ons op via:
http://www.lacie.com/dk/contact/
LaCie in Frankrijk
Neem contact met ons op via:
http://www.lacie.com/fr/contact/
LaCie in Italië
Neem contact met ons op via:
http://www.lacie.com/it/contact/
LaCie in Nederland
Neem contact met ons op via:
http://www.lacie.com/nl/contact/
LaCie in Spanje
Neem contact met ons op via:
http://www.lacie.com/es/support/request
LaCie in Zwitserland
Neem contact met ons op via:
http://www.lacie.com/chfr/contact
LaCie in de VS
Neem contact met ons op via:
http://www.lacie.com/contact/
LaCie in Australië
Neem contact met ons op via:
http://www.lacie.com/au/contact/
LaCie in Canada
Neem contact met ons op via:
http://www.lacie.com/caen/contact/ (Engels)
LaCie in Finland
Neem contact met ons op via:
http://www.lacie.com/fi/contact
LaCie in Duitsland
Neem contact met ons op via:
http://www.lacie.com/de/contact/
LaCie in Japan
Neem contact met ons op via:
http://www.lacie.co.jp
LaCie in Noorwegen
Neem contact met ons op via:
http://www.lacie.com/no/contact/
LaCie in Zweden
Neem contact met ons op via:
http://www.lacie.com/se/contact/
LaCie in het Verenigd Koninkrijk en Ierland
Neem contact met ons op via:
http://www.lacie.com/uk/support/request
LaCie Grand Export
Neem contact met ons op via:
http://www.lacie.com/intl/contact/
11. Garantie
pagina 51
LaCie Biggest S1S
Gebruikershandleiding
11. Garantie
LaCie garandeert uw LaCie Biggest S1S en drive bays tegen materiaal- en productiefouten, bij normaal gebruik, gedurende de periode die
staat vermeld op uw garantiecertificaat. Indien mocht blijken dat dit product defect is binnen de garantieperiode, zal LaCie, naar eigen
keuze, de defecte LaCie Biggest S1S en/of drive bay(s) repareren of vervangen.
Deze garantie wordt ongeldig indien:
• De LaCie Biggest S1S is gebruikt/opgeslagen onder abnormale gebruiks- of onderhoudsomstandigheden;
• De LaCie Biggest S1S is gerepareerd, gemodificeerd of aangepast, tenzij een dergelijke reparatie, modificatie of aanpassing uitdrukkelijk
schriftelijk is goedgekeurd door LaCie;
• De LaCie Biggest S1S is blootgesteld aan verkeerd gebruik, verwaarlozing, blikseminslag, elektrische storingen, onjuiste verpakking of
ongevallen;
• De LaCie Biggest S1S op onjuiste wijze is geïnstalleerd;
• Het serienummer van de LaCie Biggest S1S of een individuele drive bay onleesbaar is of ontbreekt;
• Het defecte onderdeel een vervangingsonderdeel is, zoals een ophaallade, enz.
• De verzegeling van de LaCie Biggest S1S of een individuele drive bay is verbroken.
• Een harddisk uit een van de drive bays is verwijderd of vervangen door iemand anders dan een technicus van LaCie of een reparateur
die door LaCie is goedgekeurd.
LaCie en haar leveranciers aanvaarden geen aansprakelijkheid voor gegevensverlies tijdens het gebruik van dit apparaat of voor welk
probleem dan ook dat hieruit voortvloeit.
LaCie is onder geen enkele voorwaarde aansprakelijk voor directe, bijzondere of gevolgschade met inbegrip van, maar niet beperkt tot,
beschadiging of verlies van eigendommen of apparatuur, omzet- of winstverlies, kosten van vervangingsgoederen of de onkosten of
ongemakken die worden veroorzaakt door onderbrekingen voor servicedoeleinden.
Elk verlies en elke beschadiging of vernietiging van gegevens tijdens het gebruik van een LaCie-drive is uitsluitend de verantwoordelijkheid
van de gebruiker en LaCie kan onder geen beding aansprakelijk worden gesteld voor het terughalen of herstellen van deze gegevens.
In geen geval zal enig persoon recht hebben op een vergoeding die hoger is dan de aankoopprijs die is betaald voor de drive.
Neem (telefonisch) contact op met LaCie Technical Support voor het verkrijgen van service onder garantie. Er wordt om het serienummer
van uw LaCie-product gevraagd en er kan u worden gevraagd om een aankoopbewijs te overleggen waaruit blijkt dat het apparaat nog
steeds onder de garantie valt.
Het LaCie Biggest S1S-subsysteem moet veilig worden verpakt in de oorspronkelijke doos en voldoende gefrankeerd worden verzonden.
Individuele drive bays worden in een afzonderlijke verpakking verzonden. Raadpleeg de afdeling Customer Support van LaCie of uw
LaCie-wederverkoper voor meer informatie over de retourneringsprocedure voor individuele drive bays.
Belangrijke informatie:
Registreer u on line voor gratis technische ondersteuning: www.lacie.com/register
i
i
Loading...
