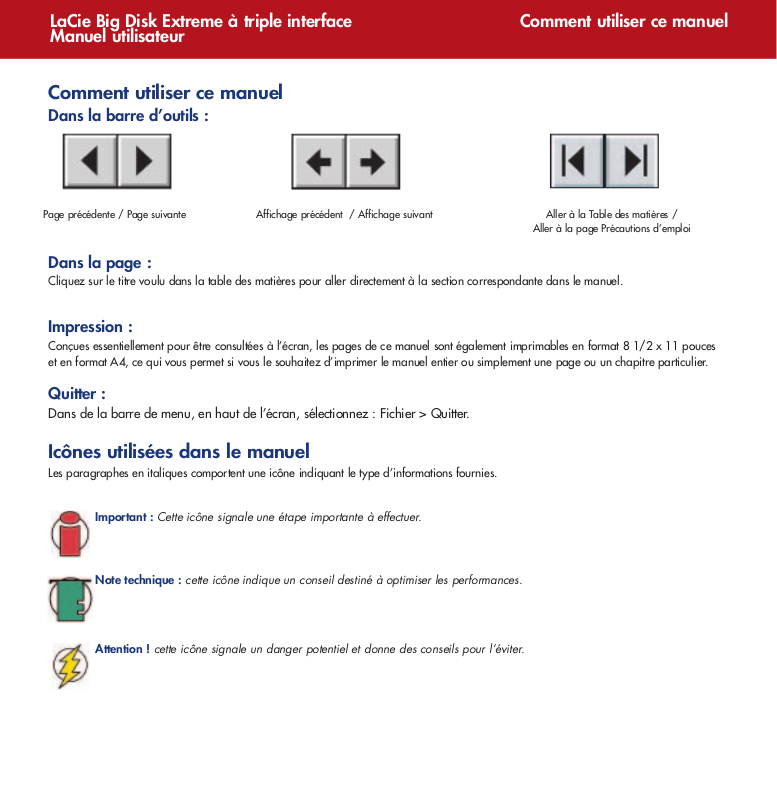

Comment utiliser ce manuel

Dans la barre d’outils :

Comment utiliser ce manuel

Page précédente / Page suivante

Affichage précédent / Affichage suivant

Aller à la Table des matières /

Aller à la page Précautions d’emploi

Dans la page :

Cliquez sur le titre voulu dans la table des matières pour aller directement à la section correspondante dans le manuel.

Impression :

Conçues essentiellement pour être consultées à l’écran, les pages de ce manuel sont également imprimables en format 8 1/2 x 11 pouces et en format A4, ce qui vous permet si vous le souhaitez d’imprimer le manuel entier ou simplement une page ou un chapitre particulier.

Quitter :

Dans de la barre de menu, en haut de l’écran, sélectionnez : Fichier > Quitter.

Icônes utilisées dans le manuel

Les paragraphes en italiques comportent une icône indiquant le type d’informations fournies.

Important :

Note technique :

Cette icône signale une étape importante à effectuer.

cette icône indique un conseil destiné à optimiser les performances.

Attention !

cette icône signale un danger potentiel et donne des conseils pour l’éviter.

LaCie Big Disk Extreme à triple interface

Table des matières

Manuel utilisateur

Table des matières

Avant-propos 4 Précautions 6

1. Introduction 7

1.1. Que pouvez-vous faire avec votre disque ? 7

1.2 Gestion thermique d’un disque dur 8

2. Votre disque LaCie 10

2.1. Configuration minimum 10

2.2. Contenu de l’emballage et vues du disque 11

2.2.1. Contenu de l’emballage 11

2.2.2. Vues du disque 12

2.3. Câbles et connecteurs 14

2.3.1. FireWire 14

2.3.2. USB 15

3. Installation de votre disque LaCie 16

3.1. Branchement de l’alimentation électrique 17

3.2. Connexion du câble d’interface 18

3.2.1. Utilisateurs Mac 18

3.2.2. Utilisateurs Windows 26

3.3 Connexion d’une caméra vidéo numérique 31

3.4. Connexion de plusieurs périphériques 32

3.5. Déconnexion du disque LaCie 33

3.6. Changement d’interface 34

4. Utilisation du disque LaCie 35

4.1. Formatage et partitionnement du disque 36

4.1.1. Utilisateurs Mac 36

4.1.2. Utilisateurs Windows 38

5. Conseils techniques 40

5.1. Systèmes de fichiers 40

5.1.1. Utilisateurs Mac 40

5.1.2. Utilisateurs Windows 41

5.2. Capacité de stockage disponible 42

5.3. Optimisation des transferts de données 42

5.3.1. Performances avec ports FireWire 800 43

5.3.2. Performances avec ports Hi-Speed USB 2.0 43

LaCie Big Disk Extreme à triple interface

Table des matières

Manuel utilisateur

5.4. Comparatif Hi-Speed USB 2.0, FireWire 400 et FireWire 800 44

6. Questions/réponses sur le FireWire 45

7. Questions/réponses sur l’USB 47

8. Dépannage 49

8.1. Utilisateurs Mac 50

8.2. Utilisateurs Windows 53

9. Assistance technique 56

10. Garantie 58 Glossaire 59

LaCie Big Disk Extreme à triple interface Manuel utilisateur

Copyrights

Copyright © 2005 LaCie. Tous droits réservés. Toute reproduction, transmission ou stockage même partiel de ce manuel, sous quelque forme que ce soit ou par un moyen quelconque, électronique, mécanique, par photocopie, enregistrement ou autre, est formellement interdit sans l’accord préalable de LaCie.

Marques déposées

Apple, Mac, Macintosh et FireWire sont des marques déposées de Apple Computer, Inc. Microsoft, Windows 98, Windows 98 SE, Windows 2000, Windows Millennium Edition et Windows XP sont des marques déposées de Microsoft Corporation. Sony et iLink sont des marques déposées de Sony Electronics. Toutes les autres marques déposées citées dans ce manuel sont la propriété de leurs détenteurs respectifs.

Modifications

Les informations et spécifications figurant dans ce manuel sont données à titre indicatif et peuvent être modifiées sans avis préalable. Ce document a été élaboré avec le plus grand soin, dans le but de vous fournir des informations fiables. Toutefois, LaCie ne peut être tenue pour responsable des conséquences liées à d’éventuelles erreurs ou omissions dans la documentation, ni de dommages ou de perte accidentelle de données résultant directement ou indirectement de l’utilisation qui serait faite des informations contenues dans cette documentation. LaCie se réserve le droit de modifier ou d’améliorer la conception ou le manuel du produit sans aucune restriction et sans obligation d’en avertir les utilisateurs.

Réglementation FCC :

Avant-propos

page 4

Attention !

utiliser le matériel.

REMARQUE : Cet appareil a subi des tests de contrôle et a été déclaré conforme aux restrictions imposées aux appareils numériques de classe A, par la section 15 de la réglementation FCC. Ces restrictions sont destinées à assurer une protection suffisante contre les interférences nuisibles lorsque cet appareil fonctionne dans un environnement commercial. Ce matériel génère, exploite et peut émettre un rayonnement de fréquence radio, mais en cas d’installation ou d’utilisation non conforme aux instructions fournies dans le manuel, il peut provoquer des interférences indésirables avec les réceptions radio. L’utilisation de l’équipement dans une zone résidentielle peut être à l’origine d’interférences indésirables ; dans ce cas, l’utilisateur devra remédier au problème, à ses frais.

REMARQUE : Cet appareil a subi des tests de contrôle et a été déclaré conforme aux restrictions imposées aux appareils numériques de classe B, par la section 15 de la réglementation FCC. Ces restrictions sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque cet appareil fonctionne dans un environnement commercial. Le présent matériel produit, exploite et peut émettre de l’énergie radioélectrique et peut, s’il n’est pas installé et utilisé conformément aux instructions, causer un brouillage préjudiciable aux radiocommunications. Rien ne garantit que dans certaines installations particulières, aucune interférence ne se produira. Si cet appareil produit des interférences préjudiciables à la réception radio ou télévision, ce que vous pouvez déterminer en mettant l’appareil hors tension et sous tension, nous vous conseillons d’essayer de remédier à ces interférences par l’une ou l’autre des méthodes suivantes :

Toute modification effectuée sur ce produit sans autorisation du fabricant peut entraîner l’annulation du droit à

LaCie Big Disk Extreme à triple interface

Testé pour conformité aux normes FCC

POUR LA MAISON ET LE BUREAU

LaCie Big Disk Extreme à triple interface

Avant-propos

Manuel utilisateur

• Réorientez ou déplacez l’antenne de réception.

• Augmentez la distance séparant l’appareil du récepteur.

• Raccordez l’équipement à une prise de courant sur un circuit différent de celui du récepteur.

• Contactez votre revendeur ou un technicien qualifié en réparation radio/télévision.

Déclaration de conformité avec la réglementation canadienne

Cet appareil numérique de classe A répond à toutes les contraintes de réglementation concernant les équipements générateurs d’interférences.

Déclaration du fabricant concernant la certification CE

Nous, la société LaCie, déclarons solennellement que ce produit est conforme aux normes européennes suivantes :

Classe B EN60950, EN55022, EN50082-1, EN61000-3-2 et aux directives suivantes : Directive basse tension 73/23/EEC Directive sur la compatibilité électromagnétique 89/336/EEC

La présence de ce symbole sur le produit ou sur son emballage indique que vous ne devez pas mettre ce produit au rebut avec vos déchets ménagers. Au contraire, vous êtes responsable de la mise au rebut de vos équipements usagés et à cet effet, vous êtes tenu de les remettre à un point de collecte spécifique destiné au recyclage des équipements électriques et électroniques usagés. Lors de la mise au rebut, la collecte et le recyclage séparés de vos équipements usagés permettront de préserver les ressources naturelles et de garantir que ces équipements seront recyclés dans le respect de la santé humaine et de l’environnement. Pour plus d’informations sur les lieux de mise au rebut des équipements usagés destinés au recyclage, veuillez contacter votre mairie, votre service de traitement des déchets ménagers ou le magasin où vous avez acheté le produit.

page 5

LaCie Big Disk Extreme à triple interface Manuel utilisateur

Précautions

page 6

Protection et sécurité des personnes

Seules les personnes qualifiées sont autorisées à effectuer la maintenance de ce périphérique.

• Lisez attentivement le manuel d’utilisation et installez l’appareil selon la procédure indiquée.

• N’ouvrez pas le disque dur et n’essayez pas de le démonter ou de le modifier. N’y introduisez jamais un quelconque outil métallique afin d’éviter tout risque de choc électrique, d’incendie, de court-circuit ou de rayonnement dangereux. Votre disque dur ne contient aucun élément interne sur lequel vous puissiez directement intervenir. S’il présente des signes de dysfonctionnement, faites-le examiner par un représentant de l’assistance technique LaCie.

• Ne le laissez pas sous la pluie, dans un lieu où il risquerait de recevoir des projections d’eau ou dans un environnement humide. N’y posez jamais de récipient contenant un liquide quelconque, qui risquerait de se répandre dans les parties internes. Vous limiterez ainsi les risques de choc électrique, de court-circuit, d’incendie et de blessures.

Précautions générales d’utilisation :

• N’exposez pas le disque dur à des températures inférieures à 5°C ou supérieures à 35° C. Des températures extrêmes risqueraient d’endommager le disque ou d’abîmer son boîtier. Évitez de placer le disque à proximité d’une source de chaleur ou de l’exposer au rayonnement solaire (même à travers une vitre). À l’inverse, une atmosphère trop froide avec des risques d’humidité et de condensation peut endommager votre appareil.

• Débranchez toujours le disque dur de la prise d’alimentation en cas d’orage ou lorsque vous ne comptez pas l’utiliser pendant un certain temps. Sinon, vous augmentez les risques de choc électrique, de court-circuit ou d’incendie.

• Utilisez uniquement le câble d’alimentation livré avec l’appareil.

• N’utilisez pas le disque dur à proximité d’autres appareils électriques tels que des postes de télévision ou de radio ou des haut-parleurs. Vous risqueriez de provoquer des interférences susceptibles de nuire au bon fonctionnement des autres appareils.

• N’installez pas votre périphérique à proximité d’une source d’interférences magnétiques, comme un écran d’ordinateur, un récepteur de télévision ou un haut-parleur. Les interférences magnétiques peuvent affecter le fonctionnement et la fiabilité de votre disque dur.

• Ne placez pas d’objets lourds sur le périphérique ou n’exercez pas une pression trop forte sur le boîtier.

• Veillez à ne jamais exercer de pression trop forte sur l’appareil. En cas de problème, reportez-vous à la section “ Dépannage “ du manuel.

• Protégez votre disque dur contre toute exposition excessive à la poussière pendant l’utilisation ou le stockage. La poussière risque de s’accumuler dans l’appareil et de provoquer des détériorations ou des dysfonctionnements.

• N’utilisez jamais de benzène, de diluant, de détergent ou tout autre produit chimique pour nettoyer l’extérieur de l’appareil. Ce type de produit décolorera et abîmera les matériaux utilisés pour le boîtier. Essuyez simplement l’appareil à l’aide d’un chiffon doux et sec.

Attention !

Le non-respect des précautions indiquées ci-dessus peut entraîner l’annulation de la garantie de l’appareil.

LaCie Big Disk Extreme à triple interface

1. Introduction

Manuel utilisateur

1. Introduction

Nous vous remercions pour l’achat du LaCie Big Disk Extreme à triple interface . Extrêmement pratique et fonctionnel, ce disque dur équipé d’une triple interface offre à la fois une compatibilité maximale et une généreuse capacité de stockage pour faciliter la gestion de vos données. Ce disque dur externe LaCie est compatible Mac et PC et peut se connecter via les interfaces FireWire 800, FireWire, iLink/DV ou Hi-Speed USB 2.0 ; vous pouvez également personnaliser le formatage et les partitions de votre disque en fonction de vos besoins personnels.

Ce disque dur LaCie est l’outil de stockage idéal pour un grand nombre d’applications - notamment dans les environnements haut de gamme impliquant une forte densité de transferts :

• Stations de travail

• Édition Audio/Vidéo

• Gestion de base de données

Conçu pour s’adapter à tous les environnements de travail, le LaCie Big Disk Extreme à triple interface peut s’installer verticalement sur un socle (livré avec le disque), s’insérer dans un mini-rack de bureau (vendu séparément) ou s’intégrer dans une armoire rack standard 19” à l’aide du kit de montage LaCie (vendu séparément).

page 7

1.1. Que pouvez-vous faire avec votre disque LaCie ?

• Effectuer des sauvegardes de votre disque dur interne.

• Stocker des données et les échanger entre ordinateurs.

•Connectez en chaîne directement sur votre disque dautres périphériques FireWire/iLink/DV. • Connecter votre disque via toutes les interfaces FireWire et USB standard.

LaCie Big Disk Extreme à triple interface Manuel utilisateur

1. Introduction

page 8

1.2 Gestion thermique d’un disque dur

CONCEPT DE DISSIPATION DE CHALEUR

Le corps métallique du lecteur Big Disk LaCie est idéal pour la dissipation naturelle de la chaleur interne du disque dur. Son design unique extrait la chaleur du disque interne vers le boîtier externe. Le boîtier absorbe la chaleur et tire parti de sa grande surface pour dissiper davantage la chaleur en dehors du boîtier. Grâce à cette caractéristique, la chaleur est extraite du lecteur interne, en le sécurisant et en prolongeant sa durée de vie et sa fiabilité. Par conséquent, il est normal que le boîtier externe soit chaud au toucher. S'assurer de ne pas obstruer les orifices de ventilation des panneaux avant et arrière afin de laisser circuler un flux d’air naturel au travers du boîtier.

VENTILER OU NE PAS VENTILER

Le boîtier seul offre une excellente méthode de dissipation de la chaleur sans besoin d’un ventilateur. A la date de cette publication, la plupart des lecteurs (1 à 3 plateaux internes*) ne requièrent pas de ventilateur. Seuls les lecteurs de plus grande capacité (3 à 5 plateaux internes*) peuvent nécessiter un ventilateur. Pour déterminer si votre lecteur inclut un ventilateur, reportez-vous au numéro de référence et à la fiche produit.

LECTEURS ÉQUIPÉS D’UN VENTILATEUR

Si votre lecteur LaCie Big ou Bigger Disk est équipé d’un “ ventilateur intelligent ”, il ne démarre que lorsque la chaleur dans le boîtier atteint une température donnée. Le ventilateur intelligent tourne ensuite à une vitesse faible et silencieuse. Dans des conditions exceptionnellement chaudes (chaleur estivale, configuration empilée, etc.), le ventilateur détecte la chaleur et tourne à une deuxième vitesse plus rapide. Une fois que la chaleur dans le boîtier décroît, le ventilateur intelligent ralentit ou s’arrête automatiquement, offrant un environnement de travail plus silencieux.

*Informations à titre indicatif - peuvent varier en fonction du modèle de lecteur interne, du constructeur et des évolutions technologiques.

LaCie Big Disk Extreme à triple interface Manuel utilisateur

CONFIGURATION DEBOUT, EMPILÉE OU EN RACK

La dissipation de chaleur est optimisée lorsque le lecteur est en position debout (1). Si vous empilez plusieurs lecteurs LaCie, n’oubliez pas de fixer les pieds en caoutchouc inclus au-dessous des lecteurs (2). Ceci permet à un flux d’air de circuler entre les lecteurs afin que la dissipation de chaleur puisse fonctionner - particulièrement si les lecteurs LaCie n’incluent pas de ventilateur. LaCie déconseille d’empiler ou de mettre en rack plus de 3 lecteurs d2, 2 lecteurs Big Disk ou 2 lecteurs Bigger Disk (3) ou (4), particulièrement si ces lecteurs sont simultanément sous tension.

1. Introduction

page 9

LaCie Big Disk Extreme à triple interface Manuel utilisateur

2. Votre disque LaCie

2.1. Configuration minimum

2. Votre disque LaCie

page 10

Utilisateurs Mac

FireWire 800

Configuration matérielle pour le FireWire 800 :

• G4 avec carte d’interface FireWire 800/IEEE 1394b Configuration système pour le FireWire 800 :

• Mac OS 10.2.4 ou supérieur

FireWire

Configuration matérielle pour le FireWire 400 :

• G3 ou supérieur, équipé d’une carte d’interface FireWire 400/IEEE 1394a Configuration système pour le FireWire 400 :

• Mac OS 9.x (compatible Apple FireWire 2.3.3 et supérieur) ou Mac OS 10.x

Hi-Speed USB 2.0

Configuration matérielle pour l’USB :

• G3 ou supérieur, équipé d’une interface USB 2.0 ou 1.1 Configuration système pour l’USB :

• Mac OS 9.x et 10.x(compatible Apple USB 1.3.5 et supérieur)

Utilisateurs Windows

FireWire 800

Configuration matérielle pour le FireWire 800 :

• Pentium III ou processeur similaire plus puissant équipé d’une carte d’interface FireWire 800/IEEE 1394b

• 128 Mo de RAM ou plus Configuration système pour le FireWire 800 :

• Windows 2000 et Windows XP

FireWire/IEEE 1394/iLink

Configuration matérielle pour le FireWire 400 :

• Pentium II ou processeur compatible plus puissant, équipé d’une carte d’interface IEEE 1394/FireWire/iLink (compatible SBP-2) prenant en charge les périphériques de stockage de masse.

• 64 Mo de RAM ou plus Configuration système pour le FireWire 400 :

• Windows 2000 ou Windows XP

Hi-Speed USB 2.0

Configuration matérielle pour l’USB :

• Pentium II ou processeur compatible plus puissant, équipé d’une carte USB 2.0 ou 1.1

• 32 Mo de RAM ou plus Configuration système pour l’USB :

• Windows 2000 et Windows XP

LaCie Big Disk Extreme à triple interface Manuel utilisateur

2.2. Contenu de l’emballage et vues du disque

2.2.1. Contenu de l’emballage

LaCie Big Disk Extreme à triple interface et son socle

Alimentation externe

Câble FireWire 800 - 9 à 9 broches

Câble FireWire 400 -6 à 6 broches

Câble iLink/DV - 6 à 4 broches

Câble Hi-Speed USB 2.0

CD-ROM “ LaCie Storage Utilities “

2. Votre disque LaCie

page 11

Important :

vous faudra réutiliser son emballage d’origine.

Conservez l’emballage du disque. Si vous devez un jour renvoyer le disque pour le faire réparer ou réviser, il

LaCie Big Disk Extreme à triple interface Manuel utilisateur

2.2.2. Vues du disque

2.2.2.1. Vue avant

Bouton Marche-Arrêt / Voyant Marche-Arrêt/Activité

Appuyez sur ce bouton pour mettre le disque dur sous tension. Lorsqu’il est allumé, le voyant indique que le disque dur est sous tension ; il clignote pour signaler toute activité du disque.

2. Votre disque LaCie

page 12

LaCie Big Disk Extreme à triple interface Manuel utilisateur

2.2.2.2. Vue arrière

2. Votre disque LaCie

page 13

Port FireWire 400 - Connecteur utilisé pour le raccordement du câble FireWire 400 ou iLink/DV fournis avec le disque. Voir la

section 3.2. Connexion du câble d’inter Port FireWire 800 - Connecteur utilisé pour le raccordement du câble FireWire 800 fourni avec le disque. Voir la section

3.2. Connexion du câble d’inter

Port Hi-Speed USB 2.0 - Connecteur utilisé pour branchement du câble Hi-Speed USB 2.0 fourni avec votre disque. Voir la section

3.2. Connexion du câble d’inter

Prise d’alimentation - Prise sur laquelle se branche l’adaptateur secteur fourni avec votre disque. Voir la section

3.1. Branchement de l’alimentation électrique

Étiquette du numéro de série - Étiquette portant le numéro de série de votre périphérique LaCie. Notez ce numéro de série et

conservez-le en lieu sûr ; il vous sera demandé si vous appelez l’assistance technique LaCie pour un problème quelconque concernant le fonctionnement de votre disque dur. Ce numéro vous sera également utile en cas de perte ou de vol de votre périphérique.

face pour plus d’informations.

pour plus d’informations.

Sortie de la ventilation - Permet de refroidir l’appareil pendant son fonctionnement. Veillez à ne pas boucher ces ouvertures

lorsque vous utilisez le lecteur. Slot de verrouillage - Ce slot permet de connecter un système antivol comme le verrou antivol LaCie, pour une sécurité maximale.

Pour savoir comment installer ce système de verrouillage, consultez la documentation qui l’accompagne. Glissières de montage en rack - Ces rainures permettent soit de fixer le socle au disque, soit de monter le disque dans le mini-rack

(vendu séparément), soit de l’installer dans une armoire rack standard 19” à l’aide du kit de montage LaCie (vendu séparément).

LaCie Big Disk Extreme à triple interface Manuel utilisateur

2. Votre disque LaCie

page 14

2.3. Câbles et connecteurs

2.3.1. FireWire

Le FireWire, également appelé IEEE 1394, est une interface série extrêmement rapide qui permet de connecter des périphériques à un ordinateur ou de les raccorder entre eux. Le FireWire 800 est l’implémentation de la nouvelle norme IEEE 1394b.

Le FireWire 800 repousse les limites de vitesse de transfert, offre une largeur de bande plus importante et autorise une plus grande distance de câble entre deux dispositifs. Le FireWire 800 est l’interface par excellence des applications consommatrices de bande passante. Les applications audio, vidéo et graphiques, par exemple. Avantages de l’interface FireWire 800 :

• Une architecture ingénieuse : Le FireWire 800 limite les temps d’arbitrage et la distorsion des signaux et augmente la vitesse de traitement.

• Rétro-compatibilité : Les câbles d’interface permettent aux dispositifs FireWire 400 de fonctionner à partir d’un port FireWire 800.

FireWire 400 et FireWire 800 ont également en commun les caractéristiques suivantes :

• Branchement à chaud : les périphériques peuvent être branchés et débranchés sans qu’il soit nécessaire d’arrêter le système.

• Livraison asynchrone des données : pas de perte de trames - Le FireWire permet une transmission des données en temps réel.

• Souplesse d’utilisation : possibilité de connecter jusqu’à 63 périphériques sur un même bus.

Pour informations plus détailléess sur les capacités et l’utilisation de l’interface FireWire, reportez-vous à la section Questions/réponses sur le

FireWire.

Icônes FireWire

Ces icônes facilitent l’identification de l’interface FireWire. Elles apparaissent sur les câbles FireWire et près des connecteurs de ports FireWire de certains ordinateurs.

Icône FireWire

Icône iLink

Icône DV

Câbles FireWire

Il existe deux catégories de câbles FireWire : On trouve d’une part les câbles FireWire 800 équipés de connecteurs 9 à 9 broches, 9 à 6 broches ou 9 à 4 broches ; et les câbles FireWire d’origine dotés de connecteurs 6 à 6 broches ou 6 à 4 broches.

Câble 9 à 9 broches : permet de connecter des périphériques FireWire 800 aux ports FireWire 800.

Câble 6 à 6 broches :permet de connecter des périphériques FireWire 400 aux ports FireWire 400.

Câble 6 à 4 broches :permet de connecter des périphériques FireWire 400 aux ports iLink/DV.

LaCie Big Disk Extreme à triple interface Manuel utilisateur

2. Votre disque LaCie

page 15

2.3.2. USB

L’USB est une norme d’entrée/sortie série permettant de connecter plusieurs périphériques entre eux ou à un ordinateur. La dernière version de cette norme, le Hi-Speed USB 2.0, fournit la largeur de bande et les taux de transfert nécessaires à la prise en charge de périphériques à haut débit tels que les disques durs, les lecteurs de CD/DVD et les appareils photos numériques.

Avantages de la norme USB :

• Rétro-compatibilité : le Hi-Speed USB 2.0 est compatible avec les spécifications des premières versions de la norme.

• Permutation à chaud : il n’est pas nécessaire de fermer ou de redémarrer l’ordinateur pour ajouter ou supprimer des périphériques.

Pour informations plus détaillées sur les capacités et l’utilisation de l’interface USB, reportez-vous à la section Questions/réponses sur l’USB

Icônes USB

Ces icônes vous permettent d’identifier facilement les interfaces USB. Elles apparaissent sur les câbles USB et près des ports USB sur certains ordinateurs.

Icône USB 1.1 Icône USB 2.0

Câbles USB

Votre disque LaCie est livré avec un câble Hi-Speed USB 2.0, qui vous garantit des performances de transfert de données maximales lorsque l’appareil est connecté à un port Hi-Speed USB 2.0. Ce câble peut également être connecté à un port USB ordinaire, mais les performances du périphérique seront alors limitées aux taux de transfert USB 1.1.

Câble Hi-Speed USB 2.0 : permet de connecter des périphériques USB aux ports USB.

LaCie Big Disk Extreme à triple interface Manuel utilisateur

3. Installation du disque LaCie

page 16

3. Installation du disque LaCie

L’installation de votre disque dur LaCie et sa connexion sont deux opérations extrêmement simples qui se résument essentiellement aux deux étapes suivantes : 1) brancher l’alimentation au disque et à une prise électrique, et 2)connecter un câble d’interface entre le disque et l’ordinateur.

Avec la prise en charge de trois interfaces et la compatibilité Mac et Windows, ce disque dur LaCie vous offre diverses options de connectivités. La description de ces étapes d’installation/connexion est divisée en plusieurs sections selon le système d’exploitation (Mac ou Windows) et le type de câble d’interface utilisé(FireWire 800, FireWire 400, iLink ou Hi-Speed USB 2.0).

Ce chapitre comporte également des précisions fort utiles sur la connexion de caméras vidéo numériques à votre disque dur LaCie, sur la connexion de plusieurs périphériques ainsi que la marche à suivre pour déconnecter le disque ou changer d’interface.

Pour commencer, passez à la section 3.1. Branchement de l’alimentation électrique

LaCie Big Disk Extreme à triple interface Manuel utilisateur

3.1. Branchement de l’alimentation électrique

3. Installation de votre disque LaCie

page 17

Bloc d’alimentation

Connectez le câble A à votre périphérique LaCie.

Connectez une extrémité du câble B au bloc d’alimentation.

Connectez l’autre extrémité du câble B au régulateur de tension ou à votre

prise secteur.

Vous êtes maintenant prêt à connecter le câble d’interface au périphérique LaCie et à l’ordinateur.

Attention !

• Utilisez exclusivement l’adaptateur secteur fourni avec ce périphérique LaCie. N’utilisez pas d’alimentation fournie pour un autre périphérique LaCie ou provenant d’un autre fabricant. L’utilisation de tout autre câble ou alimentation risquerait d’endommager le périphérique et d’annuler votre garantie.

• Débranchez toujours l’adaptateur secteur du périphérique LaCie avant transport. Si vous ne débranchez pas l’adaptateur, vous risquez d’endommager votre périphérique et d’entraîner l’annulation de votre garantie.

Étape 2)

Deux câbles sont fournis avec l’alimentation : l’un (A) se connecte au disque dur LaCie ; l’autre (B) se branche sur une prise de courant - prise murale ou régulateur de tension.

Note technique :

• Votre disque dur LaCie Big Disk Extreme à triple interface est doté d’une alimentation à commutation automatique. Autrement dit, s’il est branché sur un connecteur FireWire de votre ordinateur, il se met automatiquement sous tension lorsque vous allumez l'ordinateur. De même lorsque vous éteignez l’ordinateur, votre périphérique LaCie se met automatiquement hors tension. Pour mettre le disque sous tension, appuyez simplement sur le bouton bleu de la face avant Surtout ne mettez pas le disque hors tension lorsqu’il est en cours de lecture ou d’écriture.

• Votre disque dur LaCie Big Disk Extreme à triple interface gère sa propre consommation d’énergie. Si la fonction d’économie d’énergie de votre système le supporte, la rotation du disque s’arrête lorsqu’il passe en mode économie d’énergie. Lorsque le système revient en mode de fonctionnement normal, patientez quelques instants avant d’utiliser le disque afin de lui laisser le temps de retrouver sa vitesse de rotation.

• L’alimentation de votre périphérique LaCie se réglant automatiquement sur la tension d’entrée (100-240 V), vous pouvez l’utiliser lorsque vous vous déplacez à l’étranger. Pour ce faire, vous devrez peut-être vous procurer un adaptateur secteur approprié. Demandez à votre revendeur ou à l’assistance technique LaCie de vous conseiller sur le choix de l’adaptateur d’alimentation qui convient. LaCie décline toute responsabilité en cas de dommages causés au périphérique par l’emploi d’un adaptateur non approprié. L’utilisation d’un adaptateur autre que celui autorisé par LaCie annulera votre garantie.

LaCie Big Disk Extreme à triple interface Manuel utilisateur

3. Installation de votre disque LaCie

page 18

3.2. Connexion du câble d’interface

Vous disposez de trois options de connexion pour raccorder votre disque LaCie Big Disk Extreme à triple interface à l’ordinateur : FireWire 800, FireWire 400 et Hi-Speed USB 2.0. Les instructions d’installation ci-dessous indiquent les différentes options de connexion pour chaque interface, en fonction de votre système d’exploitation.

Important :

concernant les systèmes Windows.

Utilisateurs Windows : Passez à la section 3.2.2. Utilisateurs Windows pour suivre les étapes d’installation

3.2.2. Utilisateurs Mac

Les étapes d’installation sont présentées par interface et par système d’exploitation Mac. Pour accéder aux instructions concernant l’interface que vous comptez utiliser, cliquez sur le système d’exploitation et sur l’interface appropriés :

Mac OS 10.x - Fir Mac OS 10.x - FireWire 400 Mac OS 9.x - FireWire 400 Mac OS 10.x - Hi-Speed USB 2.0 Mac OS 9.x - USB

Important :

d’une interface à une autre, suivez les instructions de la section 3.6. Changement d’interface

Note technique :

ajouter un concentrateur s’il s’agit de connexions USB. Votre ordinateur ne reconnaîtra pas les périphériques connectés en chaîne si vous utilisez deux interfaces en même temps - par exemple un disque FireWire raccordé à un périphérique lui-même connecté à l’ordinateur via l’interface Hi-Speed USB 2.0. Configurations possibles de connexion en chaîne :

• Périphérique FireWire 400 connecté directement au LaCie Big Disk Extreme à triple interface , lui-même connecté à l’ordinateur via le port FireWire 800.

• Périphérique iLink/DV connecté directement au LaCie Big Disk Extreme à triple interface , lui-même connecté à l’ordinateur via le port FireWire 800.

• Périphérique FireWire 800 connecté directement au LaCie Big Disk Extreme à triple interface , lui-même connecté à l’ordinateur via le port FireWire 800.

eWire 800

Vous ne pouvez pas connecter en même temps les interfaces FireWire et USB ! Si vous souhaitez pouvoir passer

Pour connecter des périphériques en chaîne, vous devez utiliser la même interface, FireWire ou USB, et

Note technique :

recommandons de reformater le disque en format MS-DOS (également FAT 32). Reportez-vous à la section 5.1. Systèmes de

fichiers pour plus d’information.

Si vous utilisez votre disque LaCie dans un environnement multiplateforme (Mac/Windows), nous vous

LaCie Big Disk Extreme à triple interface Manuel utilisateur

Mac OS 10.x - FireWire 800

Après avoir suivi les étapes décrites à la section 3.1. Branchement de l’alimentation électrique, mettez le disque sous tension

en appuyant sur le bouton Marche/arrêt sur la face avant du disque.

Branchez l’extrémité du câble FireWire 800 à 9 broches au port

FireWire 800 à l’arrière de votre disque LaCie Big Disk Extreme à triple interface.

3. Installation de votre disque LaCie

page 19

Branchez l’autre extrémité du

câble FireWire 800 à 9 broches sur l’un des ports FireWire 800 de l’ordinateur.

Note technique :

le FireWire, reportez-vous aux sections :

• 2.3.1. Fir

• 5.3. Optimisation des transferts de données

• 6. Questions/réponses sur le FireWire.

Votre disque devrait maintenant apparaître sur le

bureau. Il faudra peut-être quelques secondes à votre ordinateur pour reconnaître votre disque et le faire apparaître sur le bureau.

Pour plus d’informations sur

eWire

Icônes de disque Mac OS

Votre disque LaCie Big Disk Extreme à triple interface est maintenant prêt à l’emploi. Vous pouvez ensuite utiliser les fonctionnalités de formatage et de partitionnement de l’utilitaire de disque Apple pour configurer votre disque dur. Reportez-vous à la section 4.1. For

La configuration des ordinateurs varie selon les modèles. Consultez le manuel de votre ordinateur pour localiser l’emplacement exact de votre interface.

matage et partitionnement du disque LaCie - 4.1.1 Utilisateurs Mac pour plus d’information.

+ 43 hidden pages
