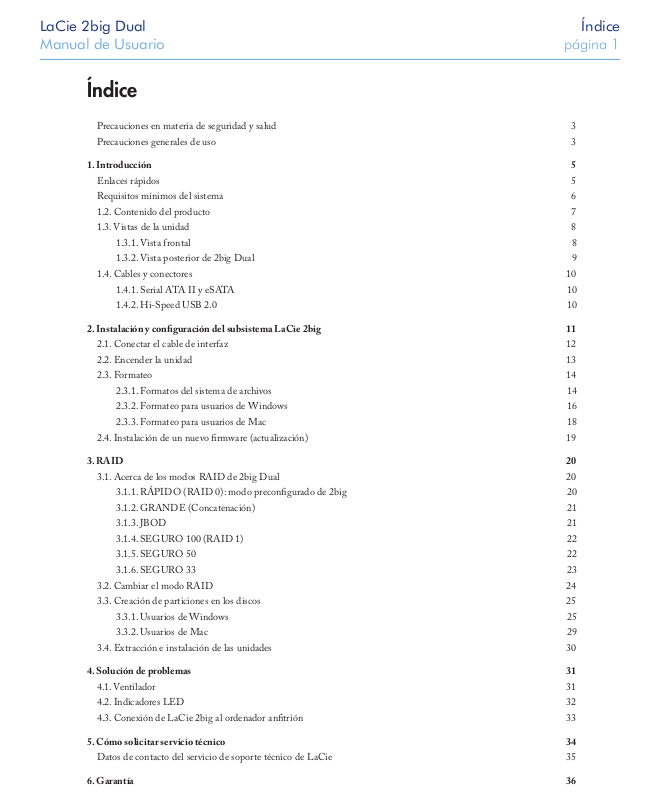

Índice |
Manual de Usuario |
página 1 |
|
|
Índice
Precauciones en materia de seguridad y salud |
3 |
Precauciones generales de uso |
3 |
1. Introducción |
5 |
Enlaces rápidos |
5 |
Requisitos mínimos del sistema |
6 |
1.2. Contenido del producto |
7 |
1.3. Vistas de la unidad |
8 |
1.3.1. Vista frontal |
8 |
1.3.2. Vista posterior de 2big Dual |
9 |
1.4. Cables y conectores |
10 |
1.4.1. Serial ATA II y eSATA |
10 |
1.4.2. Hi-Speed USB 2.0 |
10 |
2. Instalación y configuración del subsistema LaCie 2big |
11 |
2.1. Conectar el cable de interfaz |
12 |
2.2. Encender la unidad |
13 |
2.3. Formateo |
14 |
2.3.1. Formatos del sistema de archivos |
14 |
2.3.2. Formateo para usuarios de Windows |
16 |
2.3.3. Formateo para usuarios de Mac |
18 |
2.4. Instalación de un nuevo firmware (actualización) |
19 |
3. RAID |
20 |
3.1. Acerca de los modos RAID de 2big Dual |
20 |
3.1.1. RÁPIDO (RAID 0): modo preconfigurado de 2big |
20 |
3.1.2. GRANDE (Concatenación) |
21 |
3.1.3. JBOD |
21 |
3.1.4. SEGURO 100 (RAID 1) |
22 |
3.1.5. SEGURO 50 |
22 |
3.1.6. SEGURO 33 |
23 |
3.2. Cambiar el modo RAID |
24 |
3.3. Creación de particiones en los discos |
25 |
3.3.1. Usuarios de Windows |
25 |
3.3.2. Usuarios de Mac |
29 |
3.4. Extracción e instalación de las unidades |
30 |
4. Solución de problemas |
31 |
4.1. Ventilador |
31 |
4.2. Indicadores LED |
32 |
4.3. Conexión de LaCie 2big al ordenador anfitrión |
33 |
5. Cómo solicitar servicio técnico |
34 |
Datos de contacto del servicio de soporte técnico de LaCie |
35 |
6. Garantía |
36 |
LaCie 2big Dual |
Prólogo |
Manual de Usuario |
página 2 |
|
|
Derechos de copyright
Copyright © 2007 LaCie. Reservados todos los derechos. No está permitida la reproducción, almacenamiento en un sistema de recuperación o transmisión bajo cualquier forma o por cualquier medio, ya sea electrónico, mecánico, por fotocopia, registro o por cualquier otra forma, de ninguna parte de la presente publicación sin la previa autorización por escrito de
LaCie.
Marcas comerciales
Apple, Mac y Macintosh son marcas comerciales registradas de Apple Inc. Microsoft, Windows 98, Windows 98 SE, Windows 2000, Windows Millennium
Edition, Windows XP y Windows Vista son marcas comerciales registradas de Microsoft Corporation. Todas las demás marcas comerciales citadas en este manual son propiedad de sus respectivos titulares.
Modificaciones
Este documento tiene un carácter meramente informativo y puede ser
modificado sin |
previo aviso. |
Aunque |
se ha procurado |
garantizar la |
exactitud |
de su contenido, LaCie declina toda responsabilidad derivada de los errores u omisiones de este documento o del uso de la información contenida en el mismo. LaCie se reserva el derecho de efectuar cambios o revisiones en el diseño del producto o en su manual, sin ningún tipo de limitación y sin obligación de notificar a persona alguna dichas revisiones o cambios.
Declaración de cumplimiento de la reglamentación canadiense
Este aparato digital de la Clase B cumple todos los requisitos del Reglamento
Canadiense sobre Equipos Causantes de Interferencias.
Declaración de cumplimiento de la reglamentación japonesa
Este es un producto de clase B basado en el estándar del Consejo de control voluntario de las interferencias (VCCI) para equipo de tecnología de la información. Si se utiliza este equipo cerca de un receptor de radio o televisión en un ambiente doméstico, podría causar interferencias de radio. Instale y utilice el equipo según el manual de instrucciones.
Declaración de la FCC:
LaCie 2big Dual Hard Drive
Acreditado el cumplimiento de las normas FCC para uso doméstico o de oficina
Este dispositivo cumple la Sección 15 del Reglamento de la FCC. Su utilización está sujeta a las condiciones siguientes:
1.Los dispositivos no pueden causar interferencias perjudiciales.
2.Que los dispositivos acepten toda interferencia recibida, incluidas aquellas que puedan provocar un funcionamiento no deseado.
NOTA: Este equipo ha sido sometido a prueba y se ha determinado que satisface los límites establecidos para ser clasificado como dispositivo digital de Clase B de acuerdo con la Sección 15 del Reglamento
FCC. Dichos límites se han establecido para proporcionar una protección razonable frente a las interferencias perjudiciales causadas al instalarlo en un domicilio privado. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia. Si no se instala y se utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones de radio. Sin embargo, es posible que en algunos casos genere interferencias en una determinada instalación. Si el equipo
causa interferencias perjudiciales en la recepción de la señal de radio o televisión (lo cual puede comprobarse encendiéndolo y apagándolo alternativamente), se recomienda al usuario que intente corregir la interferencia siguiendo uno o varios de estos procedimientos:
Cambiar la orientación o la ubicación de la antena receptora.
Aumentarladistanciaentreeldispositivo y el receptor.
Conectar el equipo a una toma de corriente de un circuito distinto de aquél al que esté conectado el receptor de radio o TV.
Consulte al distribuidor o a un técnico experto en radio o televisión para obtener ayuda.
Las modificaciones de este producto que no estén autorizadas por LaCie podrían invalidar las normativas de la Comisión Federal de las Comunicaciones (FCC) y del Ministerio de Industria de Canadá (Industry Canada) y negar su derecho para utilizar el producto.
PRECAUCIÓN: Las modificaciones no autorizadas por el fabricante pueden anular la autorización del usuario para utilizar el equipo.
Declaración del fabricante de obtención de la Certificación CE
LaCie manifiesta que este producto cumple las siguientes normas europeas: Clase B
EN60950,EN55022,EN55024,EN61000- 3-2: 2000, EN61000-3-3: 2001
En relación con los requisitos establecidos en: Directiva sobre bajo voltaje 73/23/EEC,Directiva sobre compatibilidad electromagnética 89/336/EEC
LaCie 2big Dual |
Prólogo |
Manual de Usuario |
página 3 |
|
|
Este símbolo en el producto o en su embalaje indica que este producto no se debe tirar con la basura doméstica.
Así que es su responsabilidad tirarlo en el punto de recogida diseñado para el reciclaje
de equipos electrónicos y eléctricos. La recogida selectiva y el reciclaje de la basura ayudan a conservar los recursos naturales y aseguran que se recicle de forma que se proteja la salud humana y el medio ambiente. Para obtener más información
sobre dónde puede tirar sus equipos para el reciclaje, contacte con la oficina municipal, el servicio de recogida de basura doméstica o la tienda en la que compró el producto.
Precauciones en materia de seguridad y salud
Sólo personal cualificado está autorizado a llevar a cabo el mantenimiento de este dispositivo.
Lea detenidamente este Manual de Usuario y ejecute correctamente la guía de instalación.
No abra la unidad de disco ni intente desmontarla o modificarla. Para evitar el riesgo de descarga eléctrica, incendio,
cortocircuito o |
radiación |
peligrosa, |
|
no introduzca |
objetos metálicos en |
||
la unidad. Las |
unidades |
de |
disco |
suministradas con el subsistema |
LaCie |
||
2big no contienen ninguna pieza que deba ser reparada o sustituida por el usuario.Si parece que está averiado,haga que lo revise personal de mantenimiento cualificado del Servicio de soporte técnico de LaCie.No exponga nunca el dispositivo a la lluvia, ni lo use cerca del agua ni en lugares húmedos o mojados.
Nunca coloque encima del LaCie 2big recipientes con líquidos que puedan verterse e introducirse por sus aberturas. Si lo hace, podría aumentar el riesgo de descargaeléctrica,cortocircuito,incendio o daños personales.Asegúrese de que
el ordenador y el subsistema LaCie
2big estén conectados a tierra. Cuando los dispositivos no están conectados a una toma de tierra, aumenta el riesgo de descarga eléctrica. Requisitos de alimentación de 100-240 V~, 1,5 A, 60-50 Hz, (fluctuaciones de la tensión de alimentación que no superen ± 10% de la tensión nominal, sobrecargas de tensión transitorias en conformidad con la categoría II de sobrecarga de tensión).
Precauciones generales de uso
Requisitos de alimentación de 100-240 V~, 1,5 A, 50-60 Hz, (fluctuaciones de la tensión de alimentación que no superen ± 10% de la tensión nominal y sobrecargas de tensión transitorias en conformidad con la categoría II de sobrecarga de tensión).
No exponga el subsistema LaCie 2big a temperaturas fuera del rango de 5 °C a
35 °C (41 °F a 95 °F), ni a humedades de funcionamiento que no estén comprendidas entre el 5 y el 80 % (sin condensación) ni a humedades de no funcionamiento que no estén comprendidas entre el 10 y el
90 % (sin condensación), ya que podrían dañarlo o deformar su carcasa. No coloque el subsistema LaCie 2big cerca de fuentes de calor ni lo exponga a la radiación solar directa (ni siquiera a través de una ventana). Tampoco lo coloque en lugares demasiados fríos, ya que podría dañarla.
Refrigeración calculada para altitudes de hasta 2.000 metros.
Desenchufe siempre el subsistema LaCie
2big de la toma de corriente durante las tormentas con aparato eléctrico y cuando no vaya a utilizarlo durante un periodo
prolongado. Así reducirá el riesgo de descarga eléctrica, cortocircuito o incendio.
Utiliceúnicamentelafuentedealimentación
que se suministra con el dispositivo.
No use el subsistema LaCie 2big cerca de otros aparatos eléctricos como televisores, radios o altavoces. Puede provocar interferencias que afecten negativamente al funcionamiento de otros productos.
No coloque el subsistema LaCie 2big cerca de fuentes de interferencias magnéticas, como monitores, televisores o altavoces.
LaCie 2big Dual |
Prólogo |
Manual de Usuario |
página 4 |
|
|
Las interferencias magnéticas pueden afectar al funcionamiento y la estabilidad del LaCie 2big.
No coloque objetos pesados sobre el subsistema LaCie 2big.
No aplique nunca excesiva fuerza al subsistema LaCie 2big. Si detecta algún problema, consulte la sección Solución de problemas de este manual.Proteja el subsistema LaCie 2big del exceso de polvo durante su uso o mantenimiento. El polvo puede acumularse dentro del dispositivo, aumentando el riesgo de
avería o de mal funcionamiento.No use nunca benceno, disolventes de pintura, detergentes ni otros productos químicos para limpiar el exterior del subsistema LaCie 2big. Tales productos deforman y decoloran la carcasa. Utilice siempre
un |
paño suave y seco para |
limpiar |
el |
dispositivo.Sustituya los |
discos |
duros defectuosos exclusivamente por unidades suministradas por LaCie. Para el proceso de extracción de las unidades, consulte la sección 3.4 Extracción e instalación de las unidades.
PRECAUCIÓN: La garantía de LaCie 2big puede quedar invalidada si se incumplen las precauciones anteriores.
PRECAUCIÓN: La garantía de la unidad quedará invalidada si sustituye la unidad defectuosa por una unidad que no haya adquirido a LaCie.
Información importante: Cualquier pérdida, corrupción o destrucción de datos ocasionada durante el uso de una unidad LaCie es responsabilidad exclusiva del usuario y en ningún caso se responsabilizará a LaCie de la recuperación o restablecimiento de dichos datos. Para evitar la pérdida de datos, LaCie le recomienda encarecidamente que realice DOS copias de sus datos: una copia en el disco duro externo, por ejemplo, y una segunda copia en el disco duro interno, en otro disco duro externo o en algún otro tipo de soporte de almacenamiento extraíble. LaCie ofrece una línea completa de unidades CD y DVD. Si desea obtener más información sobre la realización de copias de seguridad, visite nuestro sitio Web.
Información importante: 1 GB equivale a 1.000.000.000 bytes. 1 TB equivale a 1.000.000.000.000 bytes. Una vez formateada, la capacidad de almacenamiento real disponible varía según el entorno operativo (normalmente, un 5-10% menos).
LaCie 2big Dual |
Introducción |
Manual de Usuario |
página 5 |
|
|
1. Introducción
¡Enhorabuena por la adquisición de una unidad LaCie 2big Dual! Este subsistema RAID (Redundant Array of Independent/Inexpensive Disks, Agrupación redundante de discos independientes/baratos) de alto rendimiento y extremadamente flexible es muy adecuado para la integración con bases de datos, sistemas infográficos y servidores Web y de correo electrónico.
La tecnología RAID es uno de los mejores medios para proteger sus datos, a la vez que proporciona una mayor integridad y disponibilidad de los datos que el almacenamiento en disco duro estándar. Con la capacidad de proporcionar detección de errores e información redundante para recuperar el original si falla un disco, un sistema RAID es un medio ideal para salvaguardar los datos valiosos a la vez que ofrece un excelente rendimiento.
LaCie 2big es la última propuesta para una solución RAID flexible, con su capacidad de gestionar varios niveles RAID para una amplia gama de aplicaciones.
■■Características
Enorme capacidad, velocidad y seguridad bajo demanda
Personalizable, 6 modos RAID fáciles de configurar: FAST, BIG, JBOD, SAFE 100, SAFE 50 y SAFE 33
Almacenamiento de alto rendimiento
La última interfaz eSATA II 3Gbits y Hi-Speed USB 2.0
Sencilla instalación plug & play en PC y Mac
Enlaces rápidos
■■Haga clic para ir directamente a una sección:
Conectar el cable de interfaz
Encender la unidad
Cambiar el modo RAID
LaCie 2big Dual |
Introducción |
Manual de Usuario |
página 6 |
|
|
Requisitos mínimos del sistema
Usuarios de Windows
Windows 2000, Windows XP, Windows Server 2003 o Windows Vista
Procesador Pentium III a 500 MHz o superior (o procesador equivalente)
512 MB de RAM o mayor
Puerto de interfaz USB 2.0 o eSATA* disponible
Usuarios de Mac
Mac OS X 10.4 o superior
Procesador G4, G5, Intel Core Duo o Intel Core 2
Duo
512 MB de RAM o mayor
Puerto de interfaz USB 2.0 o eSATA* disponible
Información importante: LaCie garantiza únicamente la compatibilidad con tarjetas PCI-E o PCI-X basadas en la tecnología Silicon Image 3134
ó3132.
*La mayoría de los ordenadores no incluyen de fábrica puertos eSATA, por lo que puede que tenga que comprar una tarjeta PCI, PCI-X o PCI-Express para poder conectarla a LaCie 2big a través de la interfaz eSATA. LaCie ofrece una amplia selección de tarjetas eSATA. Visite el sitio Web de
LaCie en www.lacie.com/accessories.
Nota técnica:Para obtener las velocidades de
USB 2.0, la unidad debe estar enchufada a un puerto de host USB 2.0. Si está enchufada a un puerto USB 1.0, funcionará a las velocidades de USB 1.0.
LaCie 2big Dual |
Introducción |
Manual de Usuario |
página 7 |
|
|
1.2. Contenido del producto
El paquete de LaCie 2big contiene la torre de sistema y una caja de accesorios que incluye los elementos que se citan a continuación.
1
2 |
3 |
4
5 |
6 |
7 |
2big eSATA & USB |
|
|
2-Disk RAID System |
|
|
|
Quick Install Guide |
|
1Torre de sistema RAID de LaCie 2big con dos discos duros intercambiables "en caliente"
2Cable externo eSATA de 3 Gb/s (1 metro)
3Cable Hi-Speed USB 2.0
4Fuente de alimentación externa
5CD-ROM de Utilidades de LaCie
6Guía de instalación rápida
7Herramienta "2 en 1" para cambiar el modo RAID y extraer las unidades
Información importante: Guarde el embalaje. En caso de que fuera necesario reparar o revisar la unidad, ésta ha de ser devuelta en su embalaje original.
LaCie 2big Dual |
Introducción |
Manual de Usuario |
página 8 |
|
|
1.3. Vistas de la unidad
■■1.3.1. Vista frontal
El botón azul (A) de la parte frontal del LaCie 2big es un indicador LED que muestra el estado del disco duro.
Consulte la sección de solución de problemas 4.2. Indicadores LED para obtener información adicional.
Fig. 1.3.1
LaCie 2big Dual |
Introducción |
Manual de Usuario |
página 9 |
|
|
■■1.3.2. Vista posterior de 2big Dual
1Interruptor de selección RAID
2Interruptor de encendido/auto/apagado
3Puerto eSATA
4Puerto USB 2.0
5Botón de confirmación de cambio de modo
6Conexión de entrada de alimentación
7Cerradura de unidad
8Asa del compartimento de unidad
9LED de estado de la unidad de la izquierda
10 |
LED de estado de la unidad de la derecha |
|
1
10 |
safe50 |
big |
|
||
|
safe33 |
jbod |
9 |
safe100 |
fast |
|
|
|
|
|
off auto on |
|
|
2 |
|
|
3 |
8 |
|
|
|
|
4 |
|
|
confirm |
7 |
|
5 |
6
Fig. 1.3.2
PRECAUCIÓN: Para evitar el sobrecalentamiento, el subsistema LaCie 2big se debe instalar en una zona bien ventilada y donde se mantenga una corriente de aire suficiente a través de los circuitos integrados del controlador. Asegúrese también de que no se obstruya el ventilador.
Utilice los soportes de plástico y las patas de caucho suministradas que elevan el subsistema 2big para permitir una mejor disipación del calor.
Requisitos medioambientales:
Temperatura: 0 – 35° C (32 – 95° F)
Humedad de funcionamiento: 20 – 80%, sin condensación
Humedad de almacenamiento: 10 – 90%, sin condensación
LaCie 2big Dual
Manual de Usuario
1.4. Cables y conectores
■■1.4.1. Serial ATA II y eSATA
LaCie 2big Dual emplea lo último en tecnología SATA, con velocidades de transferencia de hasta 3 Gb/s.Two Big está equipado con un puerto eSATA y un cable SATA externo. La tecnología SATA se desarrolló originariamente para utilizarla como interfaz interna, con lo que se conseguía un mejor rendimiento de las conexiones internas. Poco después, se desarrolló eSATA, o SATA externo, que permitía el uso de cables blindados por fuera del PC.
La tecnología eSATA se desarrolló para ser resistente y duradera. Los conectores eSATA no tienen el diseño con forma de “L” de otros conectores SATA. Asimismo, los elementos de guía se desvían verticalmente y tienen un tamaño reducido para evitar el uso de cables internos no blindados en aplicaciones externas.
Cables eSATA
Los cables y conectores utilizados para conectar las unidades Serial ATA a su ordenador son los siguientes:
ATA-S
Extremos del cable eSATA
Introducción
página 10
■■1.4.2. Hi-Speed USB 2.0
USB es una tecnología de interfaz serie de entrada/salida para conectar dispositivos periféricos a un ordenador o bien entre sí.Hi-Speed USB 2.0 es la última versión de este estándar, que proporciona el ancho de banda y las velocidades de transmisión de datos necesarias para trabajar con dispositivos de alta velocidad, tales como discos duros, unidades CD/DVD y cámaras digitales.
Cables USB 2.0
Con la unidad LaCie se suministra un cable Hi-Speed USB 2.0 para garantizar el máximo rendimiento de la transferencia de datos cuando se conecta a un puerto Hi-Speed USB 2.0.
Extremos del cable USB 2.0 |
Nota técnica: Para alcanzar las velocidades de USB 2.0, la unidad tiene que estar conectada a un puerto anfitrión USB 2.0. Si está enchufada a un puerto USB 1.0, funcionará a las velocidades de USB 1.0.
LaCie 2big Dual |
Instalación |
Manual de Usuario |
página 11 |
|
|
2. Instalación y configuración del subsistema LaCie 2big
En esta sección se explica la instalación y configuración del subsistema LaCie 2big. Siga estos pasos para encender y configurar el subsistema LaCie 2big:
Paso 1 |
2.1. Conectar el cable de interfaz |
Página 12 |
Paso 2 |
2.2. Encender la unidad |
Página 13 |
Paso 3 |
2.3. Formateo – Formatee las unidades para que se adapten a sus necesidades de |
Página 14 |
|
almacenamiento. Si desea más información acerca de los formatos del sistema de archivos, |
|
|
consulte la sección 2.3.1. Formatos del sistema de archivos. |
|
