KWC K.12.21.42, 168 User Manual

Montage- und Serviceanleitung

A

Instructions de montage et d'entretien

Istruzioni di montaggio e di assistenza

Instrucciones de montaje y servicio

RMATUREN
ROBINETTERIE
RUBINETTERIA
GRIFERIA
FAUCETS

802 168

04/04

Installation and service instructions

Einlochmischer für Lavabo und Bidet

Mitigeurs monotrou pour lavabo et bidet

Miscelatori monoforo per lavabo e bidet

Mezclador monoblock para lavabo y bidé

Faucets for lavatory and bidet

K.13.21.41

KWC MARLINO

KWC MARLINO

K.12.21.42/52

Betriebsdaten:

DF

Idealer Betriebsdruck : 3 bar
Max. Betriebsdruck : 5 bar
Druckgleichheit empfohlen
Ideale Wassertemperatur : 65 °C
Max. Wassertemperatur : 90 °C

Achtung:
Vor Montage die Leitungen gründlich durch-

!

spülen!

Características de funcionamiento

Sp E

Presión ideal de servicio : 3 bar
Presión máxima de servicio : 5 bar
Se recomienda la igualdad de las presiones
Temperatura ideal del agua : 65 °C
Temperatura máxima del agua : 90 °C

Atención:
Limpiar escrupulosamente las tuberías antes
del montaje!

Schweiz, Suisse:

KWC AG
Hauptstrasse 57
CH-5726 Unterkulm

Tel. : [phone]
Fax : [phone]

Deutschland:

KWC Deutschland GmbH
Rigipsstraße 15
D-71083 Herrenberg

Tel. : [phone]
Fax : [phone]

Caractéristiques de fonctionnement

Pression de service idéale : 3 bar
Pression de service max. : 5 bar
Egalité de pression recommandée
Température idéale de l'eau : 65 °C
Température max. de l'eau : 90 °C

Attention:
Rincer à fond la tuyauterie avant le montage!

!

Operating data

Ideal operating pressure : 3 bar (45 PSI)
Max. operating pressure : 5 bar (70 PSI)
Equal pressures cold/warm recommended
Ideal water temperature : 65 °C (149°F)
Max. water temperature : 90 °C (194°F)

Attention:
Before installation flush pipes thoroughly!

!!

France:

Hansa France
Rue Ettoré Bugatti
F-67038 Strasbourg-Cedex 2

Tel. : [phone]
Fax : [phone]

Italia:

KWC Italia S.r.l.
Via A. Meucci 54
I-36057 Arcugnano (VI)

Tel. : [phone]
Fax : [phone]

Caratteristiche di funzionamento

I

Pressione di servizio ideale :3 bar
Pressione di servizio mass. : 5 bar
Si raccomanda pressioni uguali
Temperatura acqua calda ideale :65 °C
Temperatura acqua calda mass. : 90 °C

Attenzione:
Risciacquare bene le tubazioni prima del

!

montaggio!

Recyclingpapier auf 100% Altpapierbasis.
Papier de recyclage sur 100% bases de vieux papier.
Riciclaggio della carta sulla base della carta straccia di 100%.
Reciclaje del documento sobre base del papel usado del 100%.
Recycling paper on 100% waste paper basis.

Oesterreich:

Hansa Austria GmbH
Rottfeld 7
A-5020 Salzburg

Tel. : [phone]
Fax : [phone]

USA:

KWC Faucets Inc.
1770 Corporate Drive #580
Norcross, Georgia 30093

Phone: [phone]
Fax: [phone]

Befestigung

Fixation

Fissaggio

Fijación

Connection

Max. 30mm

ø 30 - 35mm

Mengenbegrenzung

1

Limitation du débit

Limitazione della portata

Limitación del caudal

Limitation of faucet flow rate

3

KWC MARLINO

Inbetriebsetzung

Mise en service

Messa in funzione

Puesta en servicio

Taking in service

S 13

R min =
50mm

3/8"

(USA: 9/16")

Torx 20

Inbus /
Allen
S 3mm

2

- Mischer spülen.

D

(zuerst Neoperl demontieren).

- Rincer le mitigeur.

F

(demonter d'abord le Neoperl).

- Sciacquare il miscelatore.

I

(dopo aver smontato il Neoperl).

- Lavar el mezclador.

Sp

(desmontar primero el aerador).

- Flush with cold and hot water.

E

(First remove Neoperl aerator).

!

Höchsttemperaturbegrenzung

Limitation de la température max.

Limitazione della temperatura massima

Limitación de la temperatura máxima

Maximum temperature limitation

Austausch der Steuerpatrone

4

Remplacement de la cartouche

Sostituzione della cartuccia

Recambio del cartucho de mando

Replacing of the control cartridge

5

KWC MARLINO

Max. Temperaturbereich :

Plage de température max. :

Campo di temperatura mass. :

Gama de temperaturas máx. :

Max. temperature range :

G

F

E

D

C

B

A

7

6

5

4

3

2

1

Inbus / Allen
S 3 mm

Torx 20 / Nr. 4

Temperaturring
Anneau de limitation
Anello di limitazione

Anillo de la temperatura

Temperature ring

Begrenzter Temperaturbereich :

Plage de température réduite :

Campo di temperatura ridotto :

Gama de temperaturas reducidas :

Reduced temperature range :

7

6

5

4

3

2

1

A

A

B

B

C

C

D

D

E

E

F

F

G

G

- Kalt- und Warmwasser absperren.

- Fermer eau froide et chaude.

- Chiudere acqua fredda e calda.

- Interrumpir la salida de agua
fría y caliente.

- Turn off cold and hot water.

!

KWC MARLINO

Torx 20

Inbus /
Allen
S 3mm

S 42

K.32.60.00

Pfeil auf Kerbe.
Flèche sur encoche.
Freccia su scanalatura.
Flecha en la hendidura.
Arrow on groove.

G

F

A

B

C

D

E

F

G

Position A - G.
Position A - G.
Position A - G.
Posición A - G.
Positions A - G.

E

D

C

B

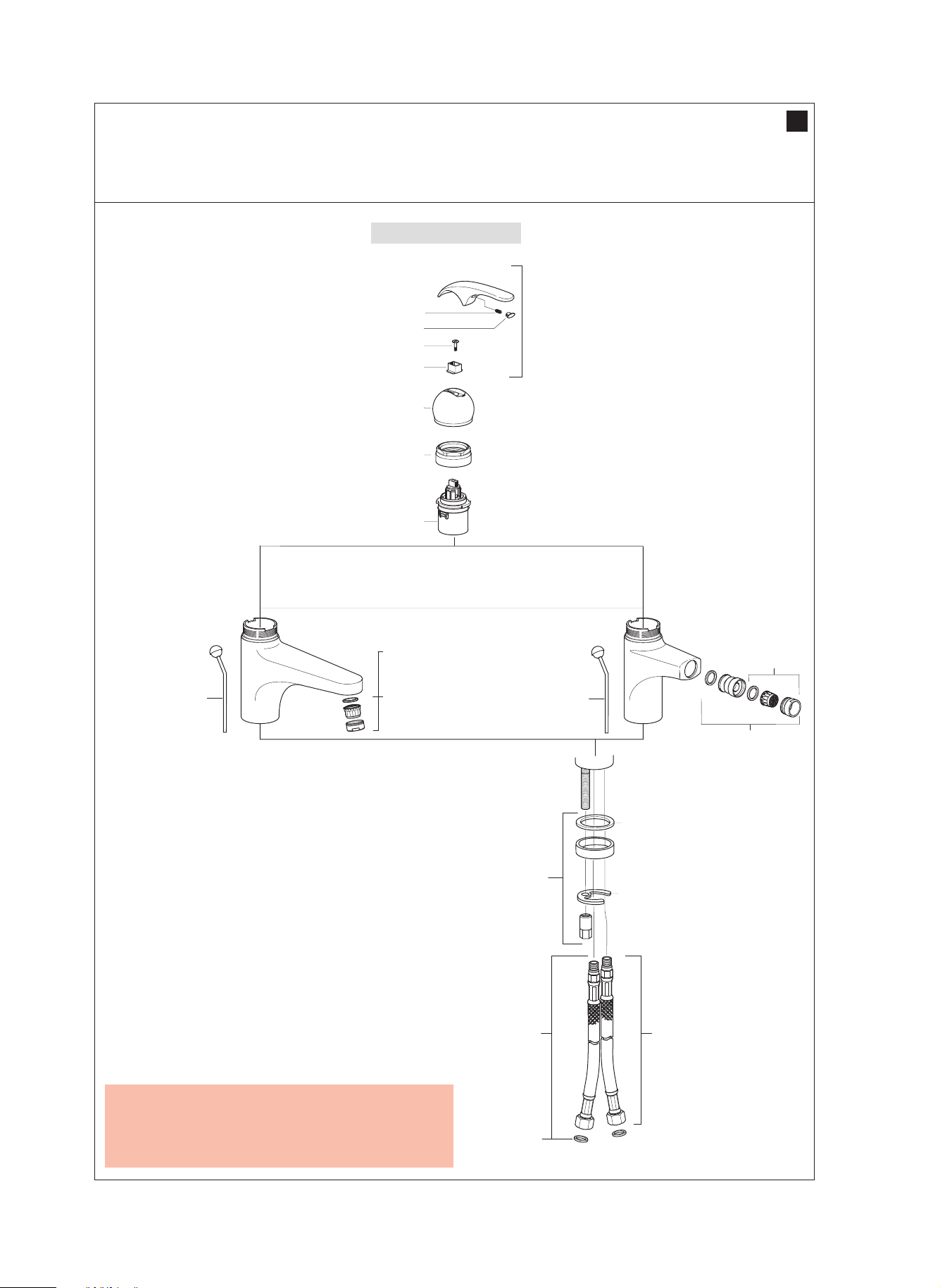

Ersatzteile

Pièces de rechange

Pezzi di ricambio

Repuestos

Spare parts

6

KWC MARLINO

*Z.504.853

Z.631.307

Z.607.237

Z.631.311

Z.631.104

*Z.607.234

Z.600.907

K.32.60.00

Z.504.595

D

* Bitte bei Bestellung Farbe angeben.

F

* Lors de la commande, veuillez indiquer la couleur, s.v.p.

I

* P.f., nell' ordinazione indicare il colore.

Sp

* Rogamos indique el color al hacer el pedido.

E

* Please specify the color when placing your order.

*K.31.90.01

M24 x 1

USA:

*Z.532.052

M24 x 1 / 2.2 GPM

Z.532.707

Z.530.891

3/8" / M8 x 1

L=450 mm

Z.600.382

*K.31.90.01

Z.504.595

*K.31.90.21

Z.602.988

Z.631.490

USA:

Z.532.081

9/16" / M8 x 1

L=450 mm
