Page 1
Wandarmatur Aufputz
exposed wall valve
Miscelatore a muro
Robinetterie murale
802409
(07/2014)
D35
Montage/Bedienungsanleitung
Installation/User manual
Istruzioni di montaggio/per l’uso
Notice d‘installation/d‘utilisation
74.067.KC13
Page 2
• Richtlinien zur Installation • Installation guidelines
• Direttiva per I` Installazione • Directives d`installation
• Wasserleitungsdrücke von
Warmwasser und Kaltwasser müssen gleich sein.
• Installation und Lagerung
nur in frostsicheren Räumen.
• Ab Datum des Erwerbes
(Kaufbeleg) gewähren
wir eine Garantie von 2
Jahren.
• The water pressure for both
the hot and
cold water pipes should be
equal.
• Install and store in frostproof rooms only.
• We will guarantee the
products for 2 years from
the date of acquisition.
• Si prega di osservare
le norme esistenti per l’installazione e
l’allacciamento all’impianto
idrico.
• Si consiglia l’ installazione
con pressioni dell’ acqua
calde e fredda equilibrate.
• Garantiamo il prodotto
per 2 anni dalla data di
aquisito.
• Respecter les normes en
vigueur et les conditions
de raccordement au résau
d’eau local.
• L’eau chaude et l’eau froide
doivent avoir la même pression.
• Nous accordons une
garantie de 2 ans sur les
produits à partir de la
date d’achat (ticket de
caisse).
• Installation • Installation • Installazione • Installation
CH 153
(EU -150)
CH -153
(EU 150 +/-12)
1.
2.
3.
2.
1.
3.
• Funktionen • Functions • Funzioni • Fonctions
• Wasser ”Ein”
• Water flow ”On”
• Flusso aperto
• Ecoulement ouvert
1x
• Wasser ”Aus”
• Water flow ”Off”
• Flusso chiuso
• Ecoulement fermé
1x
auto
OFF
2 74.067.KC13
Page 3
"OFF"

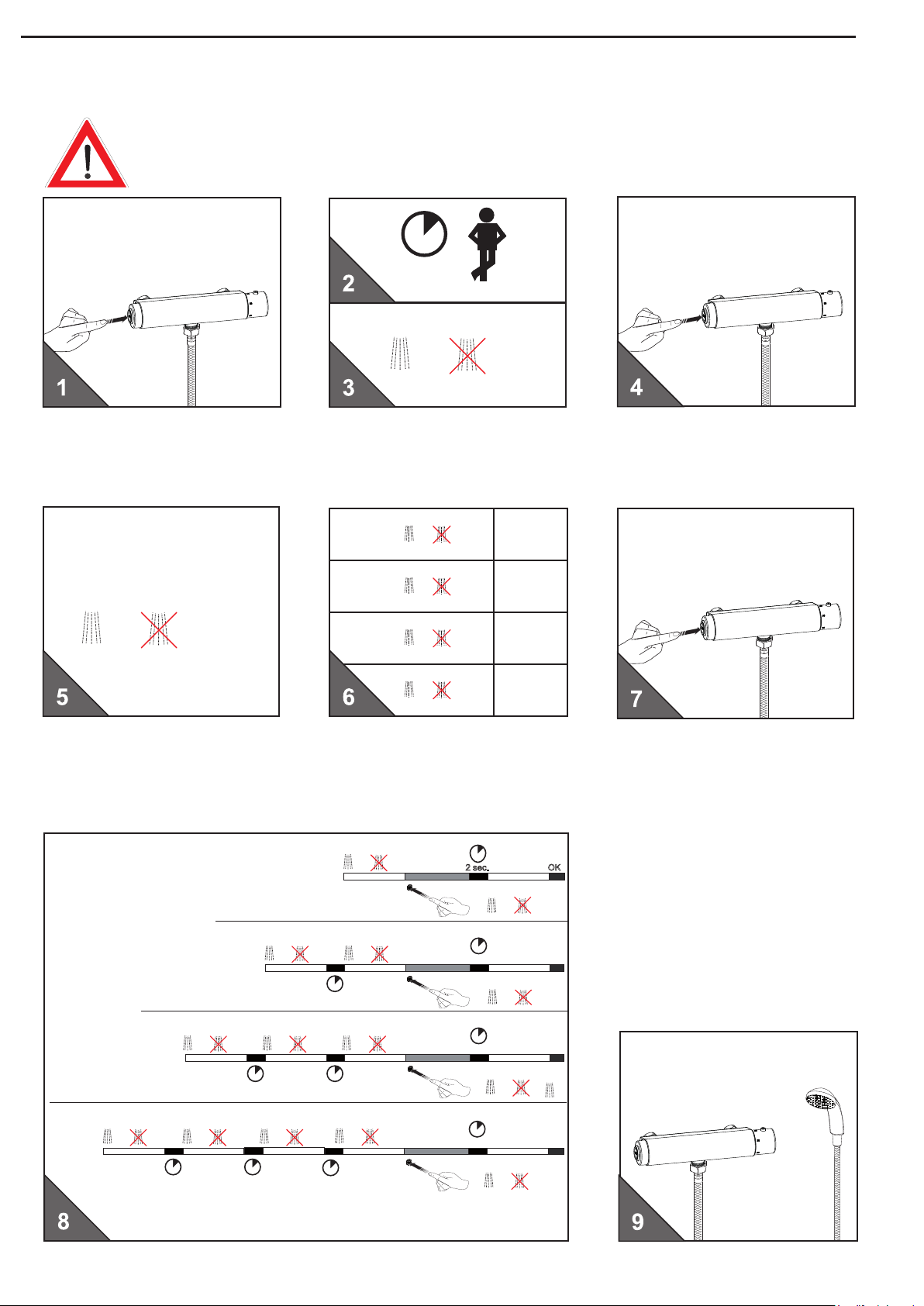

• Temperatureinstellung • Temperature adjustment
• Impostazione della temperatura • Réglage de la température
• Wasserlaufzeit einstellen • Set the water ow duration
•
Impostare il tempo di coda dell‘acqua
• Nur innerhalb 15 min. nach Unterbrechung und Wiederherstellung der Spannungsversorgung möglich!
• Only possible 15 min. after power has been switched off and on.
• Solo 15 min. dopo la pausa e ripristinare l‘alimentazione è possibile!
• Seul un délai de 15 min. après la pause et de rétablir l‘alimentation électrique est possible!
•
Réglage du post-écoulement de l‘eau
4x
+ ...
• Taste 4x kurz drücken ...
• Press button 4x....
• Premere 2x il tasto
• Appuyer 4x sur la touche
...2 - 180 sec.
"ON"
5 sec.
1x
"ON"
...5 sec. warten...1x ON-OFF...
...wait 5 sec....1x ON-OFF...
...aspettare 5 sec....1x ON-OFF...
...attendre 5 sec....1x ON-OFF...
1x
"OFF"
"OFF"
5x
+ ...
... Taste 5x kurz drücken ...
... Press button 5x...
... Premere 5x il tasto
... Appuyer 5x sur la touche
O.K.
... Wasser „EIN“ (2 - 180 sec.)...
... water „ON“ (2 - 180 sec.)...
... acqua „ON“ (2 - 180 sec.)...
... conduite d’eau ouverte (2 - 180 sec.)...
74.067.KC13
... nach gewüschter Laufzeit, 2 - 180 sec.,
Taste erneut drücken
... after the required ow duration 2 - 180
sec., press button again
... dopo il tempo di funzionamento deside-
rato, 2 - 180 sec., Premere nuovamente.
... après la durée souhaitée, 2 - 180 sec.,
appuyez à nouveau et tenez
Page 4
• 24/48/72Stunden Zwangsspülung • 24/48/72 hours automatic ush
• Scarico forzato ogni 24/48/72 ore • Rinçage forcé 24/48/72 heures
• Nur innerhalb 15 min. nach Unterbrechung und Wiederherstellung der Spannungsversorgung möglich!
• Only possible 15 min. after power has been switched off and on.
• Solo 15 min. dopo la pausa e ripristinare l‘alimentazione è possibile!
• Seul un délai de 15 min. après la pause et de rétablir l‘alimentation électrique est possible!
6x
+ ...
• Taste 6x kurz drücken ...
• Press button 6 times ...
• Premere 6 volta il tasto
• Appuyer 6 fois sur la touche
1x-4x
"ON"
"OFF"
5 sec.
1x
"ON"
...5 sec warten...1x ON-OFF...
...wait 5 sec...1x ON-OFF...
...aspettare 5 sec....1x ON-OFF...
...attendre 5 sec...1x ON-OFF...
1x
2x
3x
4x
"ON"
"ON"
"ON"
"ON"
"OFF"
"OFF"
"OFF"
"OFF"
"OFF"
6x
+ ...
... Taste 6x kurz drücken ...
... Press button 6 times ...
... Premere 6 volta il tasto
... Appuyer 6 fois sur la touche
OFF
24h
1x
48h
72h
...1x-4x ON-OFF...
...1x-4x ON-OFF...
...1x-4x ON-OFF...
...1x-4x ON-OFF...
48 h
1x
"ON"
72 h
"OFF"
2 sec.
1x
"ON"
2x
"ON"
24 h
"OFF"
"OFF"
2 sec.
2 sec.
1x
"ON"
2x
"ON"
3x
"ON"
... nach gewüschter Einstellung, 1x-4x ON-OFF, Taste erneut drücken
... after the required ow duration, 1x-4x ON-OFF, press button again
... dopo il tempo di funzionamento desiderato, 1x-4x ON-OFF, Premere nuovamente.
... après la durée souhaitée, 1x-4x ON-OFF, appuyez à nouveau et tenez
1x
"ON"
OFF
"OFF"
"OFF"
"OFF"
2sec.
2 sec.
2 sec.
"ON"
"ON"
"ON"
"OFF"
2x
"OFF"
3x
"OFF"
4x
"OFF"
2 sec.
Press
"ON"
2 sec.
Press
"ON"
2 sec.
Press
"ON"
2 sec.
Press
"ON"
OK
1x
"OFF"
OK
2x
"OFF"
OK
3x
"OFF"
OK
4x
"OFF"
O.K.
4 74.067.KC13
Page 5

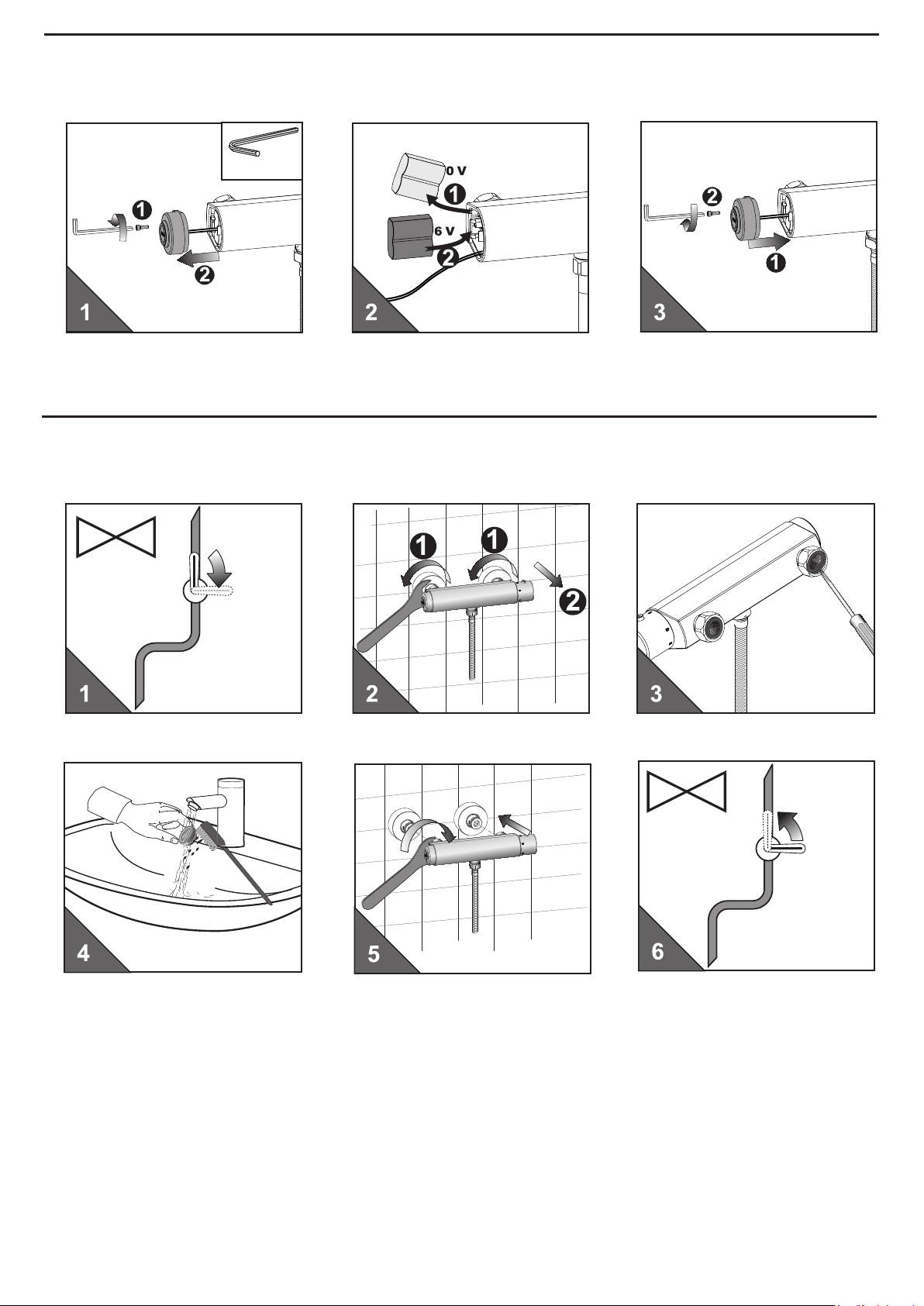

• Batteriewechsel • Changing the battery
• Cambio batteria • Remplacer la pile
2,5 mm
• Schmutzsieb-Reinigung • Cleaning the lters
• Pulire il ltro • Nettoyage du tamis
74.067.KC13
Page 6

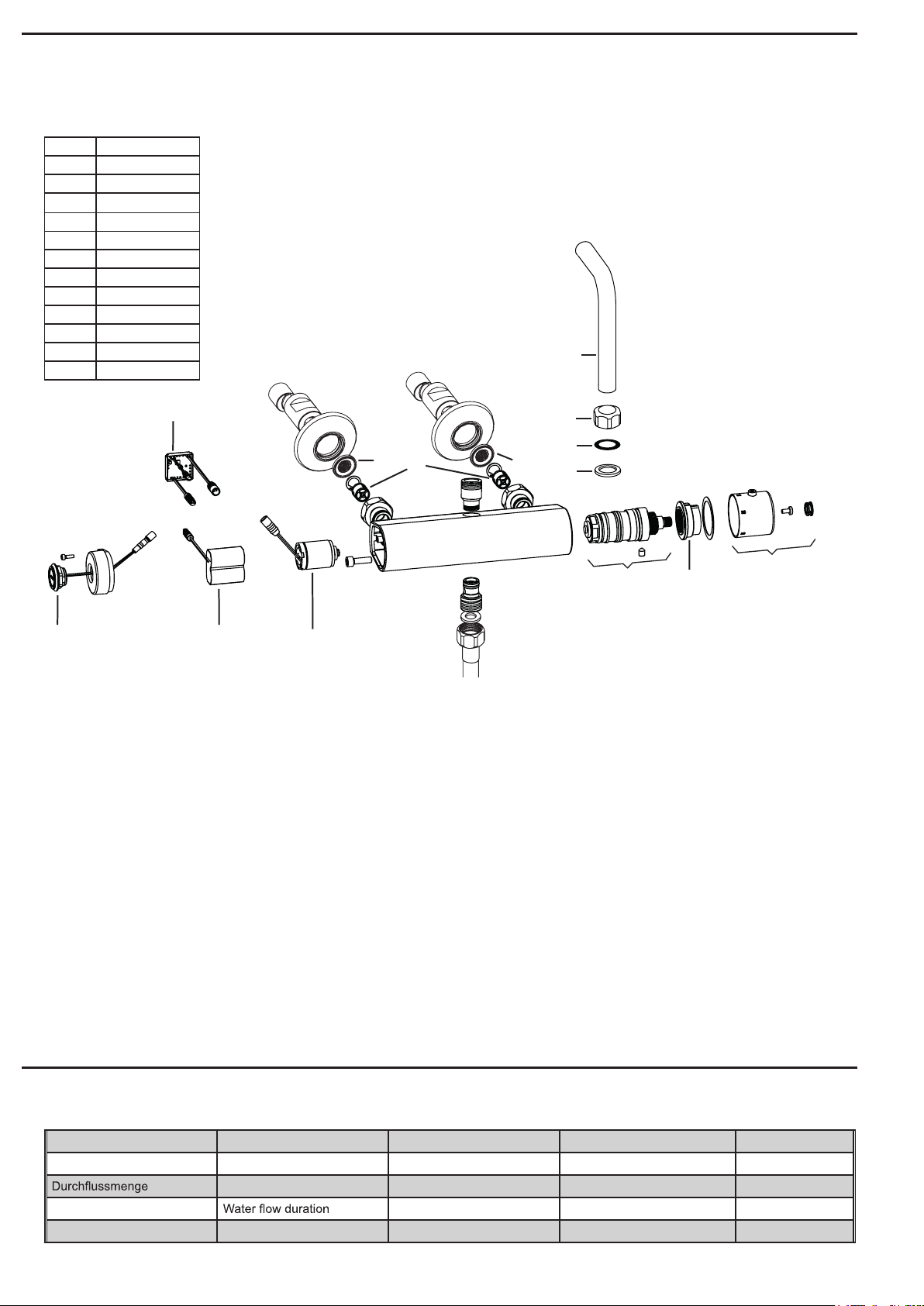

• Systemübersicht • System overview
• Vista generale del sistema • Résumé du système
2
4
5
8
9
10
11
12
1b
9a
A6
C4
C5
Z.534.623
Z.500.476
Z.633.379
Z.536.836
Z.637.262
Z.601.007
Z.601.008
Z.601.009
Z.536.838
Z.536.837
Z.534.286
Z.536.015
Z.536.016
C4
9
10
11
5
4
5
12
8
8a
9a
2C5
A6
• Technische Daten • Technical Data
• Dati tecnici • Données techniques
Batteriebetrieb battery operation Funzionamento a batterie Fonctionnement sur batterie
Wasserdruck water pressure Pressione dell‘acqua Pression de l‘eau
Flow volume Portata Débit
Wassernachlaufzeit
Wassertemperatur water temperature Temperatura dell‘acqua Température de l‘eau
6 74.067.KC13
Tempo di coda dell‘acqua Post-écoulement de l‘eau
6 VDC
0,3 - 10 bar
12 l/min (3 bar)
2 sec. - 3 min.
max. 80°C
Page 7

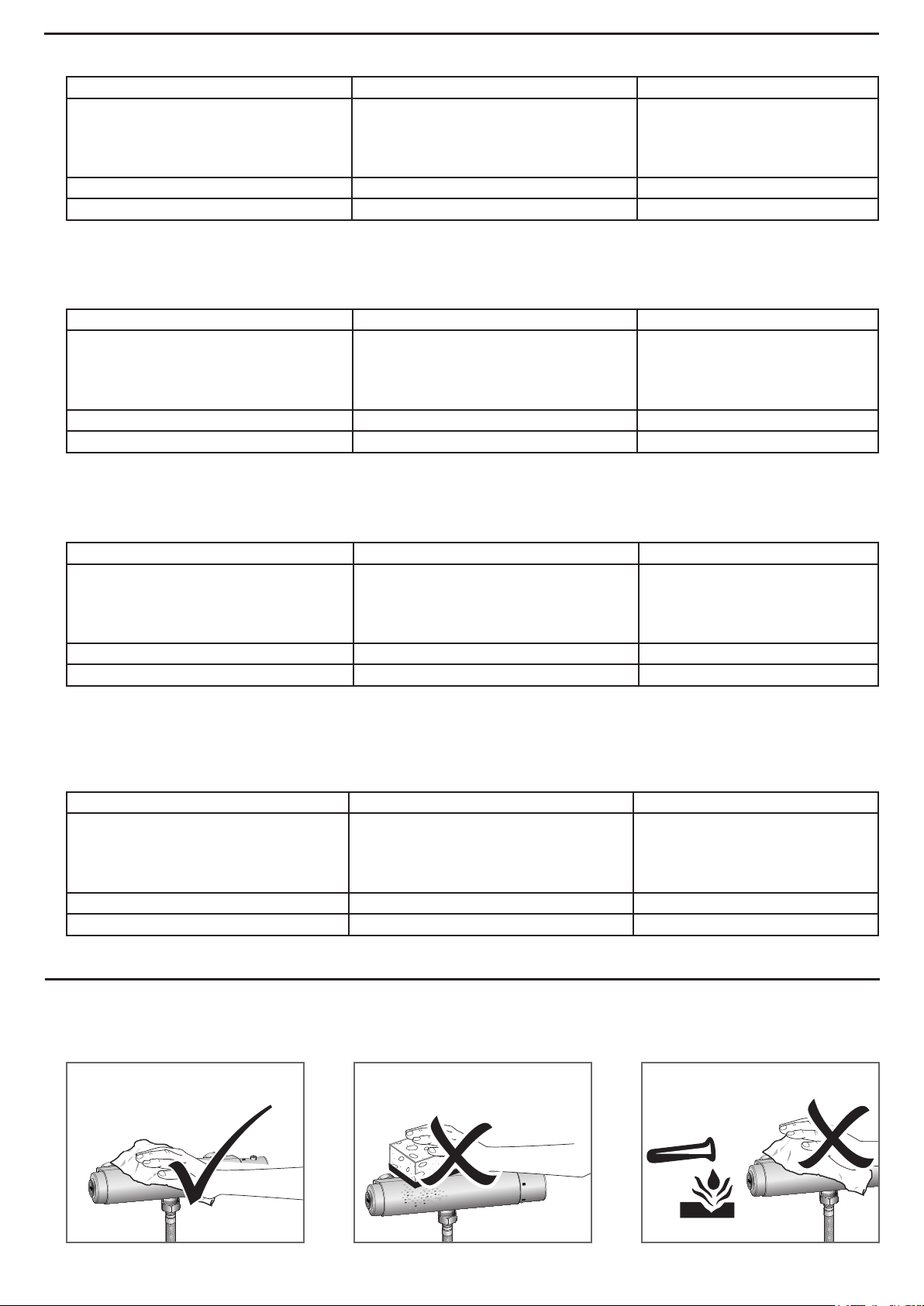

• Störungsbehebung
Störung / Fehler Mögliche Ursache Behebung
Es iesst kein Wasser • „Kurz-Aus“ ist aktiviert
• Absperrventil geschlossen bzw.
Schmutzsieb verstopft
• Batterie leer
Wasser iesst permanent • Ventil defekt • Kundendienst kontaktieren
Rote LED blinkt • Batterie leer • Batterie austauschen
• „Kurz-Aus“ beenden
• Absperrventil öffnen bzw.
Schmutzsieb reinigen
• Batterie austauschen
• Trouble shooting
Function Cause Solution
No water ows • „Intermittent off“ is activated
• Stop valve closed or
lter clogged
• Battery at
Water ows permanently • Valve defect • Call Customer Service
Red LED ashes • Battery at • Change battery
• End „intermittent off“
• Open stop valve or
clean lter
• Change battery
• Difetti di funzionamento
Difetto / errore Possibili cause Soluzioni
L‘acqua non scorre • „Arresto temporaneo“ attivato
• Valvola d’intercettazione chiusa o
ltro intasato
• Batteria esaurita
L‘acqua scorre continuamente • Valvola difettosa • Servizio Assistenza
LED rosso lampeggia • Batteria esaurita • Cambiare la batteria
• „Arresto temporaneo“ terminato
• Aprire la valvola d‘intercettazione o
pulire il ltro
• Cambiare la batteria
• Elimination des perturbations
Perturbation / Erreur Cause possible Solution
L‘eau ne coule pas • «Arrêt bref» activé
• Soupape d’arrêt fermée ou
tamis bouché
• Pile usée
L‘eau coule en permanence • Soupape défectueuse • Contacter le service après-vente
la cellule clignote • Pile utilisé • Remplacer la pile
• Terminer «Arrêt bref»
• Ouvrir la soupape d‘arrêt ou
nettoyer le tamis
• Remplacer la pile
• Pege • Maintenance
• Cura • Entretien holdelse
74.067.KC13
Page 8
KWC VG
KWC Deutschland GmbH
Junghansring 70
DE-72108 Rottenburg
+49 (0) 7457 948 56
+49 (0) 7457 948 56 30
KWC VG
KWC VG
Fr
Fr
Mumpf
DE-79713 Bad Säckingen
+49 (0) 7761 52
+49 (0) 7761 52 294
Fr
anke WS
Fr
Ober
AT
+43 (0) 557 467 350
+43 (0) 557 462 411
anke GmbH
er Achdamm 52
-6971 Hard
KWC Italia S.r.l.
Via Vecchia Ferriera 59/B
IT-36100 Vicenza
0
+39 (0) 444 566 618
+39 (0) 444 961 519
Franke WS/KS
Franke L.L.C.
RAK Industrial Zone, P.O. Box 14511
AE-Ras Al Khaimah, UAE
+971 7 203 47 00
+971 7 203 47 60
KWC AMERICA
1770 Corporate Drive #580
Norcross, GA 30093 USA
+1 678 334 21 21
+1 678 334 21 28
Franke WS
Franke Washroom Systems
Ring-Oost 10
BE-9400 Ninove
+32 (0) 54 31 01 30
+32 (0) 54 31 01 35
Franke KS
Franke NV
Ring 10
BE-9400 Ninove
+32 (0) 54 31 01 11
+32 (0) 54 32 36 88
anke KS
anke GmbH
erfährstrasse 70
Franke KS
Franke France S.A.S.
Avenue Aristide Briand BP 13
FR-60230 Chambly
0
+331 30 28 94 00
+331 30 28 94 30
Franke KS
Franke UK Limited
West Park, MIOC, Styal Road
GB-Manchester M22 5WB
+44 161 436 62 80
+44 161 437 13 79
Franke KS
Franke Nederland B.V.
Lagedijk 13
NL-5705 Bx Helmond
+31 492 585 111
+31 492 585 200
Abbildungen, Beschreibungen und technische Daten unverbindlich
Printed in Switzerland
