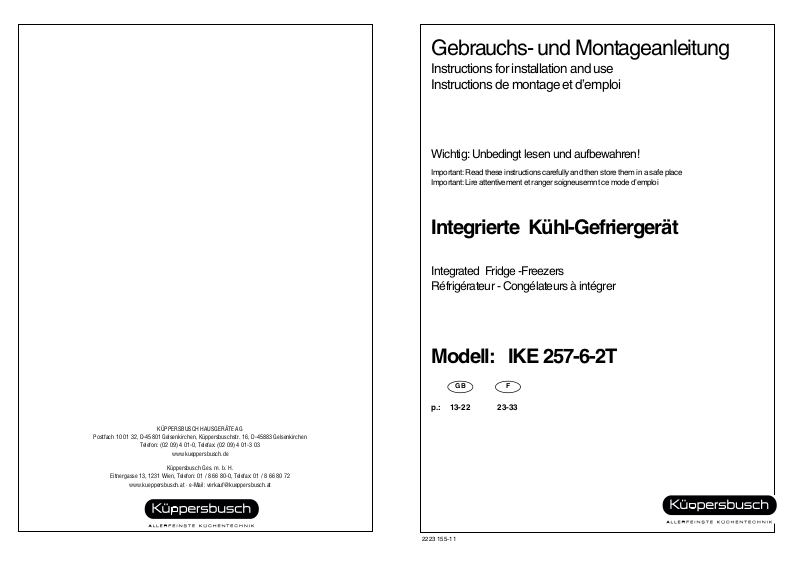

Kuppersbusch ike 257 6 2 t Operating Instructions

2223 155-11

Gebrauchs- und Montageanleitung

Instructions for installation and use
Instructions de montage et d’emploi

Wichtig: Unbedingt lesen und aufbewahren!

Important: Read these instructions carefully and then store them in a safe place
Important: Lire attentivement et ranger soigneusemnt ce mode d’emploi

Integrierte Kühl-Gefriergerät

Integrated Fridge -Freezers
Réfrigérateur - Congélateurs à intégrer

Modell: IKE 257-6-2T

p.: 13-22 23-33

GB

F

KÜPPERSBUSCH HAUSGERÄTE AG

Postfach 10 01 32, D-45801 Gelsenkirchen, Küppersbuschstr. 16, D-45883 Gelsenkirchen

Telefon: [phone], Telefax: (02 09) 4 01-3 03

www.kueppersbusch.de

Küppersbusch Ges. m. b. H.

Eitnergasse 13, 1231 Wien, Telefon: 01 / 8 66 80-0, Telefax: 01 / 8 66 80 72

www.kueppersbusch.at · e-Mail: [e-mail]

2

WARNUNGEN UND WICHTIGE HINWEISE

Es ist sehr wichtig, daß diese Bedienungsanleitung mit dem betreffenden Gerät aufbewahrt wird. Sollte
dieses Gerät verkauft bzw. einer anderen Person gegeben werden, so ist es nötig, die Anleitung
beizufügen, damit der neue Besitzer über den Betrieb des Gerätes bzw. die entsprechenden
Warnungen.
Sollte dieses Gerät mit Magnet-Türverschluß als Ersatz für ein altes Gerät dienen, das noch mit einem
Schnappschloß ausgerüstet ist, so machen Sie bitte dieses Schloß unbrauchbar, bevor Sie das Gerät
beiseite stellen oder zum Müll geben. Sie verhindern damit, daß spielende Kinder sich selbst
einsperren und damit in Lebensgefahr kommen.
Diese Warnungen wurden zu Ihrem bzw. dem Schutz anderer erarbeitet. Wir bitten Sie daher, diese
aufmerksam zu lesen, bevor das Gerät in Betrieb genommen wird.

Sicherheit

• Dieses Gerät wurde hergestellt, um von
Erwachsenen benutzt zu werden. Es ist
unbedingt darauf zu achten, daß Kinder es nicht
anfassen oder es als Spielzeug verwenden.

• Es ist gefährlich, die Eigenschaften dieses
Gerätes zu ändern.

• Vor der inneren bzw. äußeren Reinigung des
Gerätes sowie beim Auswechseln der Glühlampe
(bei damit ausgestatteten Geräten) das Gerät
spannungslos machen.

• Eis aus dem Gefrier- bzw. Frosterfach nicht sofort
essen, es könnte Kälte-Brandwunden
verursachen.

• Dieses Gerät ist schwer. Beim Versetzen bitte
darauf achten!

• Beachten Sie, dan während der Bewegung
des Gerätes der Kältemittelkreislauf nicht
beschädigt wird.

• Das Gerät darf nicht in unmittelbarer Nähe
von Heizkörpern oder Gasherden aufgestellt
werden.

• Ein Standort mit direkter Sonneneinstrahlung
sollte vermieden werden.

• Eine ausreichende Luftzirkulation an der
Geräterückseite muß gewährleistet sein.
Jegliche Beschädigung des Kühlkreislaufes
ist zu vermeiden.

• NUR FÜR GEFRIERSCHRÄNKE (Einbaugeräte
ausgenommen): ein optimaler Aufstellungsort
ist der Keller.

• Keine Elektrogeräte (z.B. Eismaschinen) in das
Gerät stellen, mit Ausnahme von jenen Gerät­en, die vom Hersteller genehmigt wurden.

Störungen - Kundendienst

• Sollte die Installation des Gerätes eine Änderung
der elektrischen Hausinstallation verlangen, so
darf diese nur von Elektro-Fachkräften
durchgeführt werden.

• Eventuelle Reparaturen dürfen nur von einem
ELPRO-Kundendienst oder sonstigen
autorisierten Stellen durchgeführt werden.

• Es ist wichtig, daß nur Original-Ersatzteile
verwendet werden.

• Dieses Gerät enthält im Kältekreislauf
Kohlenwasserstoff. Aus diesem Grund darf die
Wartung und das Nachfiillen ausschließlich von
autorisiertem Fachpersonal durchgeführt werden.

• Benutzen Sie nie Metallgegenstände um das Gerät
zu reinigen, da es beschädigt werden könnte.

• Tritt eine Störung oder ein Defekt ein, versuchen
Sie nicht, das Gerät selbst zu reparieren.
Elektrogeräte dürfen nur von Elektro-Fachkräften
repariert werden, da durch unsachgemäße
Reparaturen erhebliche Folgeschäden entstehen
können. Wenden Sie sich bitte an die nächste
ELPRO-Kundendienststelle.

Aufstellung

• Sich vergewissern, daß das Gerät nach der
Installation nicht auf dem Netzkabel steht.

Wichtig:Beschädigte Versorgungskabel müssen
durch ein Spezialkabel bzw. einen Spezialsatz
ersetzt werden, die beim Hersteller oder den
Kundendienst erhältlich sind.

• Während das Gerät in Betrieb ist, werden der
Verflüssiger und der Kompressor, die sich auf der
Rückseite des Gerätes befinden, heiß. Es ist
darauf zuachten, dass die Luft um das Gerät frei
zirkulieren kann, damit die Wärme abgeführt
werden kann. Eine ungenügende Luftzirkulation
kann einen unregelmässigen Betrieb bzw.
Schäden am Gerät verursachen. Achten Sie auf
die Installationsanweisungen.

• Teile, die heiß werden (z.B. Kompressorgehäuse,
Verflüssiger und zugehörige Rohre), sollen nicht
frei zugänglich sein. Wo es auch immer möglich
ist, soll das Gerät mit der Rückseite gegen eine
Wand gestellt werden.

• Während des Transports kann es vorkommen, daß
das im Motorkompressor enthaltene Öl in den

3

Kältekreislauf abläuft. Man sollte mindestens 2
Std. warten, bevor das Gerät in Betrieb
genommen wird, damit das Öl in den Kompressor
zurückströmen

Gebrauch

• Die Haushaltskühl- und Gefriergeräte sind nur
zur Einlagerung bzw. zum Einfrieren von
Nahrungsmitteln bestimmt.

• Die beste Leistung erzielt man bei
Raumtemperaturen von +18°C bis +43°C (Klasse
T); +18°C bis +38°C (Klasse ST); +16°C bis
+32°C (Klasse N); +10°C bis +32°C (Klasse SN);
die Geräteklasse ist auf dem Typschild
angegeben.

Zu beachten: Wird dieses Gerätes bei anderen
Umgebungstemperaturen betrieben als den in
der entsprechenden Klimaklasse angegebenen
Werten, sind folgende Hinweise zu beachten:
sinkt die Umgebungstemperatur unter den
angegebenen Mindestwert ab, könnte die
Lagertemperatur im Gefrierabteil nicht mehr
garantiert sein; es wird daher empfohlen, die
eingelagerten Lebensmittel so rasch als möglich

zu verbrauchen.

• Einaufgetautes Produkt darf nicht wieder
eingefroren werden.

• Für das Aufbewahren bzw. das Einfrieren der
Lebensmittel sind die Anweisungen des
Herstellers zu befolgen.

• In allen Kühl- und Gefriergeräten bedecken sich
im Laufe der Zeit alle kälteführenden Teile mit
einer Reif bzw. Eissicht. Diese Schicht wird je
nach Modell automatisch oder mit der Hand
abgetaut.

• Die Reifsicht niemals mit Metallgegenständen
abkratzen, das Gerät könnte beschädigt werden.
Dazu nur einen Plastikschaber verwenden.

• Zum Lösen der festgefrorenen Eisschalen keine
scharfkantigen oder spitzn Gegenstände
benutzen.

• Es sollten keine kohlensäurehaltigen Getränke in
das Gefrier- bzw. Frosterfach eingestellt werden,
sie könnten platzen.

Umweltnormen

Dieses Gerät enthält im Kühlkreislauf und in der
Isolierung kein ozonschädigendes Gas. Das
Gerät darf nicht mit dem Hausmüll entsorgt
werden. Eine Beschädigung des
Kältemittelkreislaufs, insbesondere des
Wärmetauschers auf der Rückseite des Gerätes,
muß verhindert werden. Auskunft über
Abholtermine oder Sammelplätze gibt die
örtliche Gemeindeverwaltung an. Die in diesem
Gerät verwendeten und mit dem Symbol
gekennzeichneten Materialien,sind
recyclingfähig.

HINWEISE ZUR VERPACKUNGSENTSORGUNG

Verpackungen und Packhilfsmittel unserer Elektro­Großgeräte sind mit Ausnahme von Holzwerkstoffen
recyclingfähig und sollen grundsätzlich der
Wiederverwertung zugeführt werden.

Wir empfehlen Ihnen:

• Papier-, Pappe- und Wellpappeverpackungen
sollten in die entsprechenden Sammelbehälter
gegeben werden.

• Kunststoffverpackungsteile sollten ebenfalls in
die dafür vorgesehenen Sammelbehälter
gegeben werden. Solange solche in Ihrem
Wohngebiet noch nicht vorhanden sind, können
Sie diese Materialien zum Hausmüll geben.

Als Packhilfsmittel sind bei uns nur recyclingfähige

Kunststoffe zugelassen, z.B.:
In den Beispielen steht

PE für Polyäthylen** 02 = ^ PE-HD; 04 = ^ PE-LD
PP für Polypropylen
PS für Polystyrol

BESTANDTEILE AUS PLASTIK

Zur einfacheren Entsorgung und/oder Recycling ist
ein Großteil der Materialien dieses Gerätes
gekennzeichnet, um ihre Identifizierung zu
ermöglichen.

02**

PE

05

PP

06

PS

Reinigung der Innenteile

Bevor Sie das Gerät in Betrieb nehmen, beseitigen
Sie den typischen «Neugeruch» am besten durch
Auswaschen der Innenteile mit lauwarmem Wasser
und einem neutralen Reinigungsmittel Sorgfältig
nachtrocknen.

Bitte keine Reinigungs- bzw. Scheuermittel

verwenden, die das Gerät beschädigen
könnten.

GEBRAUCH

4

INHALT

Warnungen und wichtige Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Hinweise zur Verpackungsentsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Gebrauch - Reinigung der Innenteile - Inbetriebnahme - Temperaturregelung - Richtig kühlen . . . . . . .

- Einfrieren von frischen Lebensmitteln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Gebrauch - Aufbewahrung der Tiefkühlkost - Eiswürfelbereitung -Auftauen - Transportsicherung . . . . .

Höhenverstellbare Abstellregale - Höhenverstellung der Innentürablagen . . . . . . . . . . . . . . . . . . . . . . .5

Tips - Tips für das Kühlen - Tips für das Einfrieren - Tips für Tiefkühlkost - Gefrierkalender . . . . . . . .6

Wartung - Regelmäßige Reinigung - Stillstandzeiten - Innenbeleuchtung - Abtauen . . . . . . . . . . . . . .7

Störungen - Installation - Aufstellung - Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Installation - Türanschlagwechsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Installation - Montageanleitungen für den integrierten Einbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Inbetriebnahme

Den Stecker in die Steckdose einsetzen. Kühl­schranktür öffnen und Thermostatknopf von der
Stellung «O» (STOP) aus im Uhrzeigersinn drehen.

Das Gerät ist eingeschaltet. Den Stillstand des
Gerätes erhält man durch Drehen des
Thermostatknopfes auf das Symbol «O».

Temperaturregelung

Die Temperatur wird automatisch geregelt und kann
erhöht werden (wärmer) durch Drehen des Thermo­statknopfes auf niedrigere Einstellungen oder
verringert (kälter) durch das Drehen auf höhere
Zahlen. Die richtige Einstellung erhält man, unter
Berücksichtigung folgender, die Innentemperatur
beeinflussender Faktoren:

• Raumtemperatur,

• Häufigkeit des Türöffnens,

• Menge der eingelagerten Lebensmittel,

• Aufstellung des Gerätes.

Die mittlere Einstellung ist meistens die
geeignetste.

Wichtig

Höchste Kälteeinstellung bei hoher Raum­temperatur und erheblicher Lebensmittelmenge
kann fortdauernden Kühlschrank-Betrieb verur­sachen, dabei kann sich eine Reif- oder Eis­schicht an der hinteren Innenwand bilden. In
diesem Falle den Thermostatknopf auf wärmere
Temperaturen stellen, damit das automatische
Abtauen, mit folglich geringerem
Stromverbrauch, gewährleistet werden kann.

Einfrieren von frischen
Lebensmitteln

Das 4 Sterne-Gefrierfach eignet sich zur
langfristigen Einlagerung von Tiefkühlkost sowie
zum Einfrieren frischer Kost.

Für das Einfrieren von Lebensmitteln ist es nicht
nötig, die Thermostateinstellung zu ändern. Wünscht
man aber ein rasches Einfrieren, so muß der
Thermostatknopf auf die höchste Stellung gedreht
werden. Sollte jedoch bei dieser Einstellung die
Temperatur im Kühlraum unter 0°C sinken, so muß
eine niedrigere Reglerstellung gewählt werden..

Die einzufriereden Lebensmittel in das oberes Fach
legen.

Kühlen der Lebensmittel

Um die besten Leistungen des Kühlschrankes zu
erreichen, beachten Sie bitte folgendes:

• Keine warmen Speisen oder dampfenden
Flüssigkeiten in den Kühlschrank einstellen.

• Geruchverbreitende Lebensmittel müssen
abgedeckt oder eingewickelt werden.

• Die Lebensmittel müssen so eingelagert werden,
daß die Kälte um sie frei zirkulieren kann.

33

PR168

Hb

PR167/1

Hd

Hb

Remettre l’équerre en place sur la glissière et fixer
avec les vis fournies.

Pour effectuer l’éventuel alignement de la porte du
meuble, utiliser le jeu des trous ovales.

A la fin des opérations, il est nécessaire de contrôler
que la porte de l’appareil se ferme parfaitement.

Fixer par encliquetage le couvercle (Hd) sur la
glissière (Hb).

5

Auftauen

Die eingefrorenen oder tiefgekühlten Lebensmittel
sollten vor dem Gebrauch aufgetaut werden, indem
man sie am besten im Kühlabteil oder je nach der
zur Verfügung stehenden Zeit bei Raumtemperatur
auftaut. Kleine Stücke können eingefroren gekocht
werden. Selbstverständlich verlängert sich dabei die
Kochzeit.

Eiswürfelbereitung

Das Gerät hat eine oder mehrere Eiswürfelschalen,
welche mit Wasser aufgefüllt in das Gefrierfach
gestellt werden.

Bitte zur Entnahme der Eiswürfelschalen keine
Metallgegenstände benutzen!

Aufbewahrung der Tiefkühlkost

Nach einem längeren Stillstand oder bei der ersten
Inbetriebnahme des Gerätes muß vor der
Einlagerung der Tiefkühlkost die höchste Stellung
des Thermostatknopfes gewählt werden. Nach ca. 2
Std. kann dieser auf eine mittlere Stellung
zurückgedreht werden.

Wichtig

Im Falle einer Stromunterbrechung während der
Lagerung von Tiefkühlkost bzw. von
eingefrorenen Lebensmitteln soll die Tür des
Gefrierfaches nicht geöffnet werden. Die
Tiefkühlkost verdirbt nicht, wenn es sich um eine
kurze Unterbrechung handelt (bis 6-8 Std.) und
das Gerät voll ist. Wenn das nicht der Fall ist, ist
es nötig, die tiefgefrorenen Lebensmittel
innerhalb kurzer Zeit zu verbrauchen (eine
Temperaturerhöhung der Tiefkühlkost verkürzt
die Aufbewahrungsdauer).

Höhenverstellbare Abstellregale

Der Abstand zwischen den verschiedenen
Abstellregalen kann je nach Wunsch geändert
werden. Dazu die Regale herausnehmen und auf
das gewünschte Niveau einsetzen.

Zum besseren Raumnutzung können die vorderen
Halbteile auf die rückwärtigen hinaufgelegt werden.

D338

Höhenverstellung der
Innentürablagen

Zur Einlagerung von Lebensmittel-Packungen
verschiedener Größe, sind die Abstellregale der
Innentür höhenverstellbar.

Hierzu wie folgt vorgehen:
das Abstellregal stufenweise in Pfeilrichtung drücken

bis es frei wird; dann in der gewünschten Höhe
wieder anbringen.

A

C

B

Transportsicherungen

Ihr Gerät ist mit Transportsicherung versehen, die
die Ablage während des Transportes sichern.

Entfernen Sie diese wie folgt:
die Transportsicherungen zunächst entlang der

Glasplattenkante so weit wie möglich nach vorne
ziehen, Glasplatte hinten hochheben, in Pfeilrichtung
ziehen bis sich das Glas löst und die Sicherungen
entfernen.

32

Enlever les équerres et marquer à 8 mm du bord
extérieur de la porte avec le clou (K).

Ouvrir la porte de l’appareil et celle du meuble à 90°
environ. Introduire l’équerre (Hb) dans la glissière
(Ha). Tenir ensemble la porte de l’appareil et celle du
meuble et marquer la position des trous comme
l’indique la figure.

Fixer par encliquetage le couvercle (Hc) sur la
glissière (Ha).

Poser la glissière (Ha) sur la partie interne de la
porte du meuble dessus et dessous comme l’indique
la figure et marquer la position des trous externes.
Après avoir pratiqué les trous, fixer la glissière avec
les vis fournies.

ca. 50 mm

90°

2

1

m

90°

m

ca. 50 mm

2

1

m

m

Ha

Hc

PR33

PR167

8mm

Ha

Hb

8mm

K

Ha

Tips für Tiefkühlkost

Um optimale Leistungen des Gerätes zu erhalten,
sich vergewissern,

• daß die Tiefkühlkost beim Verkäufer gut
aufbewahrt wurde

• daß der Transport vom Verkäufer zum
Verbraucher in kurzer Zeit erfolgt.

• Tür so wenig wie möglich öffnen und nicht offen
lassen.

• Einmal aufgetaute Lebensmittel verderben
schnell und können kein ein zweites Mal
eingefroren werden.

• Das Haltbarkeitsdatum auf der
Tiefkühlkostverpackung sollte nicht überschritten
werden.

Tips für das Einfrieren

Für ein einwandfreies Einfrieren der Lebensmittel
geben wir folgende Ratschläge:

• Das Gefriervermögen des Gefrierabteils (in 24
Std.) kann auf dem Typenschild abgelesen
werden.

• Der Gefriervorgang dauert ca. 24 Stunden. In
dieser Zeit sollte keine zusätzliche Ware in das
Gefrierabteil eingelegt werden.

• Die Nahrungsmittel vor dem Einfrieren in kleine
Portionen einteilen, damit der Gefriervorgang
beschleunigt wird; dies ermöglicht das spätere
Auftauen von kleineren Portionen.

• Die Lebensmittel in Alu- oder Polyäthylenfolien
luftdicht verpacken.

6

TIPS

Tips für das Kühlen

Nachstehend einige praktische Ratschläge:
Fleisch (alle Sorten) in Plastikfolie einpacken und

auf die Glasplatte, die sich über der Gemüseschale
(über den Gemüseschalen) befindet, legen.

In dieser Lage kann das Fleisch längstens 1-2
Tage aufbewahrt werden.

Gekochte Nahrungsmittel, kalte Platten, usw.

zugedeckt aufbewahren. Sie können auf jeden
beliebigen Rost gelegt werden.

Obst und Gemüse: nach vorherigem Säubern und
Waschen in der Gemüseschale (in den
Gemüseschalen) aufbewahren.

Butter und Käse: in speziellen Behältern aufbe­wahren oder in Alu- bzw. Plastikfolie einpacken, um
den Kontakt mit der Luft zu vermeiden.

Milch in Flaschen: gut verschlossen auf die Konsol
der Innentür stellen.

Wenn Bananen, Kartoffeln, Zwiebeln und
Knoblauch nicht verpackt sind, sollen sie nicht
in den Kühlschrank gegeben werden.

• Es soll vermieden werden, daß die
einzufrierenden Lebensmittel mit den bereits
eingefrorenen in Berührung kommen, um eine
Wärmeübertragung an diese zu verhindern.

• Speiseeis, direkt aus dem Gefrierfach
genommen, kann Kälte-Brandwunden
verursachen.

• Es ist empfehlenswert, auf der Verpackung das
Einfrierdatum zu notieren, damit die
Aufbewahrungszeit eingehalten werden kann.

• Es sollten keine kohlensäurehaltigen
Getränke in das Gefrierfach eingestellt
werden, da sie explodieren können.

Gefrierkalender

Die Symbole zeigen unterschiedliche Arten von
Tiefkühlgut.

Die Zahlen geben für die jeweilige Art von
Tiefkühlgut die Lagerzeit in Monaten an. Ob der
obere oder der untere Wert der angegebenen
Lagerzeiten gültig ist, hängt von der Qualität der
Lebensmittel und deren Vorbehandlung vor dem
Einfrieren ab.

31

Insérer l'appareil dans la niche en l'appuyant contre
la paroi intérieure, correspondant au côté
d'ouverture de la porte, jusqu'à ce que le cache
supérieur soit à fleur (1) et veiller à ce que la
charnière du bas soit alignée sur la paroi du meuble
(2).

Appliquez les caches (C-D) sur les ailettes des
butées et dans les trous des charnières.

Appliquez la grille d’aération (B) et le couvre­charnière (E).

Séparer les pièces Ha, Hb, Hc, Hd comme l’indique
de la figure.

PR266

Ha

Hb

Hc

Hd

Appliquez le joint à pression, entre l’appareil et le
meuble.

D724

D023

1

2

B

E

C

D

I

P

Fixez l’appareil à l’aide des 4 vis livrées à cet effet.
(I = courtes) (P = longues)

10 -1210 - 1210 - 1210 - 1 23 -63-63-63-63-41-2

7

Abtauen

Die sich auf dem Verdampfer des Kühlschrankes
bildende Reifschicht taut jedesmal in den Stillstand­zeiten des Motorkompressors von selbst ab. Das
Tauwasser läuft durch eine Rinne in eine Plastik­schale auf der Rückseite des Gerätes (über dem
Kompressor) und verdunstet dort.

Wir empfehlen, das in der Mitte der
Abtauwasserrinne des Kühlraumes befindliche
Ablaufloch für das Abtauwasser regelmäßig zu
reinigen, um zu vermeiden, daß das

WARTUNG

Vor jeder Reinigungsarbeit immer den

Netzstecker aus der Steckdose ziehen.

Achtung

Dieses Gerät enthält im Kältekreislauf Kohlen­wasserstoff. Aus diesem Grund darf die Wartung
und das Nachfüllen aussschließlich von
autorisiertem Fachpersonal durchgeführt werden.

Stillstandszeiten

Bei längerem Stillstand des Gerätes, müssen Sie
folgendermaßen vorgehen:

den Stecker aus der Steckdose ziehen;
alle Lebensmittel herausnehmen;
Gerät abtauen, Innenraum und Zubehörteile

reinigen;
die Türen offen lassen, um im Innern eine gute

Luftzirkulation zu gewährleisten und somit
Geruchsbildung zu vermeiden.

Innenbeleuchtung

Die Innenbeleuchtungslampe im Kühlabteil ist durch
folgende Arbeitsschritte zugänglich:

• Lösen Sie die Befestigungsschraube der
Lampenabdeckung.

• Heben Sie den beweglichen Teil ab, indem Sie
wie in der Abbildung gezeigt darauf drücken.

Sollte sich die Beleuchtung beim Öffnen
der Türe nicht einschalten, ist zu überprüfen, ob
die Glühbirne fest eingeschraubt ist; wenn die
Störung dennoch bestehen bleibt, die defekte
Glühbirne durch eine neue Birne gleicher
Leistung ersetzen.

Die maximale Leistung ist am Leuchtkörper
angegeben.

D411

Regelmäßige Reinigung

Benutzen Sie nie Metallgegenstände um das Gerät
zu reinigen, da es beschädigt werden könnte. Den
Innenraum mit lauwarmem Wasser und Natron
reinigen.

Gut nachwaschen und sorgfältig trocknen.
Den Kondensator und den Motorkompressor mit

einer Bürste oder einem Staubsauger reinigen. Dies
begünstigt den guten Betrieb mit folglicher
Stromersparnis

D037

30

Instructions pour l’encastrement

Dimensions de la niche

Hauteur 1446mm
Profondeur 550 mm
Breite 560 mm
Pour des raisons de sécurité, la ventilation doit être

prévue comme indiqué dans le Fig.

Attention: veillez à ne pas obstruer les
ouvertures de ventilation.

Il est également nécessaire que la niche soit
équipée d’un conduit d’areation ayant les mesures
suivantes:

Profondeur 50 mm
Largeur 540 mm

Réversibilité des portes

L’appareil est livré avec l’ouverture à
droite. Pour changer le sens d’ouverture de
la porte suivez les indications ci-dessous
avant l’installation.

1. Dévissez le pivot supérieur et enlevez la
charnière

2. Dégagez la porte supérieure

3. Dévissez la charnière intermédiaire et les
bouchons et remontez-les sur le côté opposé

4. Remontez la porte supérieure, le pivot supérieur
et la charnière sur le côté opposé

5. Dévissez le pivot inférieur et enlevez la charnière
et remontez-les sur le côté opposé

D567

PR01

50 mm

540

min.
200 cm

50

B

T

2

min.

2

200 cm

H

8

Elektrischer Anschluß

Bevor Sie den Stecker in die Steckdose einstecken,
überprüfen Sie bitte, daß die auf dem Typenschild
des Gerätes angegebene Spannung sowie
Frequenz mit dem Anschlußwert des Hauses
übereinstimmen. Eine Abweichung von ±6% von der
Nominalspannung ist zulässig. Für die Anpassung
des Gerätes an andere Spannungen muß ein
Spartransformator angemessener Leistung
vorgeschaltet werden.

STÖRUNGEN

Falls das Gerät Störungen aufweisen sollte,
überprüfen Sie zuerst folgendes:

• Steckt der Netzstecker in der Steckdose?

• Befindet sich der Hauptschalter der elektrischen
Anlage in der richtigen Stellung?

• Ist die Stromzufuhr unterbrochen?

• Befindet sich der Thermostatknopf in richtiger
Stellung?

• Wasserpfütze auf dem Boden des Kühlfaches:

• Abtauwasserloch verstopft? (siehe Abschnitt
“Abtauen”)

Sollten Sie nach o.e. Prüfungen zu keinem Resultat
kommen, so wenden Sie sich bitte an unseren
nächsten Kundendienst.

Um ein rasches Beheben des Schadens zu
ermöglichen, ist es beim Anruf an den
Kundendienst notwendig, die Modell- und
Seriennummer anzugeben, die Sie dem
Garantieschein oder dem Typenschild (– linke
Seite – unten) entnehmen können.

Abtauwasser auf die eingelagerten Lebensmittel
tropft.Verwenden Sie den dafür vorgesehenen
Reiniger,der sich schon im Ablaufloch befindet.

Die sich im Gefrierfach bildende Reifschicht soll,
sobald diese eine Stärke von 4 mm erreicht hat, mit
einem Plastikschaber abgekratzt werden. Während
dieses Vorganges ist es nicht nötig, das Gerät
auszuschalten und die Nahrungsmittel
herauszunehmen.

Wenn sich jedoch eine dicke Eisschicht bildet, muß
man vollkommen abtauen. Um ein vollständiges
Abtauen durchzuführen, geht man wie folgt vor:

1. Den Thermostatknopf auf «O» einstellen oder
den Stecker aus der Steckdose herausziehen.

2. Die eventuell im Frosterfach liegenden Lebens­mittel herausnehmen, sie in Zeitungspapier
einwickeln und sehr kühl aufbewahren.

3. Die Tür offen lassen.

4. Nach beendetem Abtauprozeß das Gefrierteil gut
nachtrocknen.

5. Den Thermostatknopf wieder in die gewünschte

INSTALLATION

Aufstellung

Das Gerät sollte nicht in der Nähe von Wärme­quellen wie Heizkörpern oder Öfen aufgestellt und
vor direkter Sonneneinstrahlung geschützt werden.
Die beste Leistung erzielt man erfahrungsgemäß bei
Raumtemperaturen

Für den Einbau bitte den entsprechenden Abschnitt
durchlesen.

Stellung drehen bzw. den Stecker wieder
einstecken.

6. Nachdem das Gerät für 2-3 Std. in Betrieb
genommen wurde, können tiefgefrorene
Lebensmittel darin zurückgelegt

Achtung:

Benutzen Sie niemals Metallgegenstände, um die
Reifschicht abzukratzen, damit eine
Beschädigungen des Gerätes vermieden werden
kann.

Benutzen Sie kein mechanisches oder anderes
Mittel für einen schnelleren Abtauprozeß mit
Ausnahme der vom Hersteller empfohlenen.

Ein Temperaturanstieg der Tiefkühlkost während
des Abtauens könnte die Aufbewahrungsdauer
verkürzen.

29

Dans le congélateur, par contre, il faut éliminer le
givre à chaque fois qu'il y a une couche épaisse qui
s'est formée (de 4 mm environ), en se servant de
une spatule en plastique. Pendant que l'on effectue
cette opération, il n'est pas nécessaire de couper le
courant ou d'enlever les denrées qui se trouvent
dans le compartiment.

Pour effectuer un dégivrage complet procédez de la
manière suivante:

1. tournez le bouton du thermostat sur la position
«O» ou débranchez l’appareil;

2. enveloppez les denrées dans plusieurs feuilles
de papier journal et conservez-les dans un
endroit frais;

3. maintenez la porte ouverte

5. ramenez le bouton du thermostat sur la position
désirée ou rebranchez l’appareil.

ANOMALIE DE FONCTIONNEMENT

Si l'appareil marche mal, il faut contrôler:

• si la fiche est bien branchée à la prise de courant
et si l'interrupteur est éteint;

• s'il n'y a pas de panne de courant;

• si les commandes sont bien dans la bonne
position;

• s'il y a des traces d'eau au fond du compartiment
et si l'orifice d'écoulement de l'eau de dégivrage
est bouché (voir chapitre “Dégivrage”).

Une fois que tous ces contrôles ont été effectués, si
l'anomalie de fonctionnement continue, adressez­vous au Service Après-Vente le plus proche.

Pour que l'intervention soit plus rapide, au
moment de l'appel, il vaut mieux indiquer le code
du modèle et le numéro d'immatriculation, qui se
trouvent sur le certificat de garantie ou sur la
plaque d'immatriculation placée à l'intérieur de
l'appareil, à gauche et en bas.

INSTALLATION

Emplacement

Placez de préférence votre appareil loin d’une
source de chaleur (chauffage, cuisson ou rayons
solaires trop intenses).

Pour l’encastrement rapportez-vous aux instructions
relatives ci-jointes.

Branchement électrique

Contrôlez, avant de brancher l’appareil, que le
voltage et la fréquence indiqués sur la plaque
signalétique correspondent à ceux de votre réseau.

Tolérance admise: ±6%.
Pour l’adaptation de l’appareil à des voltages

différents, l’adjonction d’un autotransformateur d’une
puissance adéquate est indispensable.

Il faut absolument brancher l'appareil à une prise
de terre qui marche.

C'est pour cela que la prise du câble d'alimentation
est munie d'un contact prévu exprès. Si la prise de

courant du réseau domestique n'est pas branchée à
la terre, branchez l'appareil à une prise de terre à
part, conformément aux normes en vigueur, en vous
adressant à un technicien spécialisé.

Le fabricant décline toute responsabilité, si cette
norme de prévention des accidents n'est pas
respectée.

-Cet appareil est conforme aux Directives

Communautaires suivantes:

- 87/308 CEE du 2.6.87 concernant la
suppression des interférences radio-électriques

.- 73/23 CEE 19/02/73 (Basse Tension) et
modifications successives;

- 89/336 CEE 03/05/89 (Compatibilité
Electromagnétique) et modifications
successives.

Important: L’appareil doit pouvoir être débranché du

secteur ; il est donc nécessaire que la fiche reste
accessible une fois que l’installation est terminée.

6. Après 2-3 heures de fonctionnement l’appareil
est à nouveau prêt à la con-servation des
produits surgelés.

Important:

Pour cette opération n’utilisez jamais d’objet
métallique qui risquerait de détériorer l’appareil.

N’utilisez jamais de dispositifs mécaniques ou
autres moyens artificiels pour accélérer le
dégivrage, à part ceux préconisés.

L’élévation de température des denrées
congelées peut diminuer leur durée de
conservation.

9

Das Gerät muß unbedingt vorschriftsmäßig geerdet
werden. Zu diesem Zweck ist der Stecker des
Speisekabels mit dem dafür vorgesehenen Kontakt
versehen. Sollte die Netzleitung im Haus nicht mit
einer Erdleitung versehen sein, so muß das Gerät
an eine getrennte Erdleitung vorschriftsmäßig und
unter Hinzuziehung eines Fachmanns
angeschlossen werden.

Die Erzeugerfirma lehnt jede Verantwortung ab,
falls diese Unfallverhütungsvorschrift nicht
beachtet wird.

Dieses Gerät entspricht der folgende EWG
Richtlinie:

- 87/308 EWG vom 2.6.87 (Deutschland­Ausführung) bzw. der ÖVE-Richtlinie Nr. F
61/84 (Österreich-Ausführung) bezüglich
Funkentstörung.

- 73/23 EWG vom 19/02/73 (Niederspannung)
und folgende Änderungen;

- 89/336 EWG vom
03/05/89(Elektromagnetische Verträglichkeit)
und folgende Änderungen.

ACHTUNG!

Es muß möglich sein, das Gerät vom Netz zu
trennen; nach der Installation muß die Steckdose
daher zugänglich bleiben.

Türanschlagwechsel

Das Gerät wird mit Türanschlag von rechts
geliefert. Falls einen Türanschlag links
erfordert wird; gehen Sie wie folgt vor
bevor Sie das Gerät einbauen.

1. Obere Scharnierstift abschrauben und
Kunstoffteil entfernen.

2. Obere Tür abnehmen.

3. Mittlere Scharnier und Abdeckstöpsel
abschrauben und auf gegenüberliegende Seite
wieder anschrauben.

4. Obere Tür wieder einsetzen.

5. Oberen Scharnierstift mit den Kunstoffteil und auf
gegenüberliegende Seite wieder anmontieren.

6. Untere Scharnierstift abschrauben und
Kunstoffteil entfernen und auf gegenüberliegende
Seite wieder anmontieren.

28

Dégivrage

Le dégivrage du compartiment réfrigérateur
s’effectue automatiquement, à chaque arrêt du
compresseur. L’eau de dégivrage est évacuée dans
un bac situé à l’arrière de l’appareil où elle
s’évapore.

Nous recommandons de nettoyer périodique­ment l’orifice d’écoulement de l’eau de
dégivrage se trouvant dans la partie centrale de
la gouttière du compartiment réfrigérateur afin
d’éviter que l’eau, en débordant, ne coule sur les
denrées stockées dans la cuve. Utilisez à cet
effet le bâtonnet se trouvant dans l’orifice.

Nettoyage

N’utilisez jamais d’objets métalliques pour nettoyer
l’appareil; vous risquez de l’endommager.

Nettoyez périodiquement l’intérieur de votre appareil
avec de l’eau tiède et du bicarbonate de soude.
Rincez et séchez soigneusement.

Dépoussiérez le condenseur situé à l'arrière de
l'appareil à l'aide d'une brosse ou d'un aspirateur.
Une accumulation de poussière risquerait de
diminuer le rendement de l'appareil.

Changement de l’ampoule

L’ampoule d’éclairage dans le compartiment
réfrigérateur est accessible si comme indiqué dans
la figure.

Lorsque la porte est ouverte, si l’ampoule
ne s’allume pas, il faut contrôler qu’elle soit bien
vissée; si cela n’élimine pas le problème, mettre
une autre ampoule qui ait la même puissance.La
puissance maximale est indiquée sur le
diffuseur.

ENTRETIEN

Débranchez l’appareil avant toute
opération.

Attention: Cet appareil contient des hydrocarbures

dans son circuit de réfrigérant; I’entretien et la
recharge ne doivent done être effectués que par du
personnel autorisé.

Arrêt prolongé

Lorsque l'appareil doit rester à l'arrêt pendant un
certain temps, prenez les précautions suivantes:

débranchez la prise de courant;
videz l'appareil;
dégivrez-le et nettoyez-le à fond;
laissez les portes entrouvertes pour faire circuler de

l'air, de façon à éviter les mauvaises odeurs.

D411

D037

10

Fugenabdeckprofil oben um die Winkeldicke
ausschneiden und zwischen Gerät und
Möbelseitenwand eindrücken.

Gerät in die Nische einschieben, bis die
Anschlagleiste (1) oben am Möbel anliegt und die
vordere Kante des Scharniers mit der
Türöffnungsseite bündig an der Nischenseitenwand
ansteht (2).

Montageanleitung für den
integrierten Einbau

Nischenmaße

Höhe 1446mm
Tiefe 550 mm
Breite 560 mm
Aus Gründen der Sicherheit muß eine

Mindestbelüftung gesichert sein, wie aus der
Abb.hervorgeht.

Achtung: Die Ventilations - Öffnungen müssen
immer saubergehalten werden.

Ferner ist auch am hinteren Einbauschrankteil ein
Lüftungskamin mit filgenden Massen notwendig:

Tiefe 50 mm
Breite 540 mm

Gerät mit den 4 beiliegenden Schrauben befestigen.
(I = kurz) ( P = lang)

27

CONSEILS

Conseils pour la congélation

Règles à respecter pour la congélation:

• le pouvoir max. de congélation par 24 heures

figure sur la plaque signalétique;

• le processus de congélation prend 24 heures. Il

vaut mieux ne pas ajouter d'autres aliments à
congeler pendant ce laps de temps;

• préparez de petites portions, de façon à faciliter

la congélation et à permettre de ne décongeler
que la quantité nécessaire;

• enveloppez les denrées dans du papier

d'aluminium ou de polythène, en éliminant les
bulles d'air et en fermant bien les paquets;

• évitez de placer des produits à congeler en

contact avec des denrées déjà entreposées, pour

Conseils pour la surgélation

Comment utiliser ce compartiment au mieux:

• vérifiez que les aliments aient bien été conservés
en magasin;

• assurez-vous que le transport, du moment de
l'achat jusqu'à celui de la mise en place dans le
compartiment, dure le moins longtemps possible;

• évitez d’ouvrir trop souvent la porte et ne la
laissez ouverte que le temps nécessaire.

• Il convient de faire très attention, car les aliments
dégelés, ne peuvent être recongelés.

• Ne dépassez jamais la date limite d’utilisation
généralement marquée sur les paquets.

Conseils pour la réfrigeration

Où placer les denrées?
Viandes (de toutes sortes): enveloppez-la dans des

sachets en plastique et placez-la sur la tablette en
verre au-dessus du(des) bac(s) à légumes.

La période de conservation est de 1 à 2 jours au
maximum.

Aliments cuits, plats froids, etc.: placez-les, bien

couverts, sur une clayette.
Fruits et légumes: bac(s) à légumes (une fois
nettoyés).
Beurre et fromage: enveloppez-les soigneusement
dans des feuilles d’aluminium ou de polyéthylène et
mettez-les dans les casiers appropriés.
Lait en bouteille: à placer dans l’un des balconnets
de la contreporte.

Bananes, pommes de terre, oignon et ail ne
doivent pas être placés dans le réfrigérateur,
s’ils ne sont pas conditionnés.

éviter d'en élever la température;

• ne consommez pas les bâtonnets glacés toute
de suite après les avoir sortis du congélateur. La
température très basse à laquelle ils se trouvent
peut provoquer des brûlures:

• indiquez sur chaque paquet la date de
congélation, afin de pouvoir contrôler le temps
d’entreposage;

• ne placez ni bouteilles ni boîtes de boissons
gazeuses dans le congélateur, car elles
pourraient éclater.

Calendrier de congélation

Les symboles correspondent à différents types de
produits congelés.

Les chiffres indiquent la durée de conservation en
mois du type correspondant de produit. La durée de
conservation supérieure ou infé-rieure est valable en
fonction de la qualité des aliments et du traitement
qu’ils ont subi avant la congélation.

10 - 1210 - 1210 - 1210 - 123 - 63-63-63-63-41-2

50 mm

min.

200 cm

2

min.
200 cm

2

D567

540

50

B

PR01

D023

T

H

1

2

I

P

D724

11

Die Teile Ha, Hb, Hc, Hd abnehmen, wie in der Abb.
gezeigt wird.

In die Befestigungs- und Scharnierlöcher
beiliegende Abdeckkappen (C-D) eindrücken.

Belüttungsgitter (B) und Scharnierabdeckung (E)
aufstecken.

PR266

Ha

Hb

Hc

Hd

B

E

C

D

2

1

m

m

2

1

m

m

ca. 50 mm

90°

90°

ca. 50 mm

Die Schiene (Ha) auf der Innenseite der Möbeltür
oben und unten auflegen (siehe Abb.) und die
Position der äußeren Bohrlöcher anzeichnen.
Nachdem die Löcher gebohrt wurden, die Schiene
mit den mitgelieferten Schrauben befestigen.

Die Abdeckung (Hc) in die Schiene (Ha) eindrücken,
bis sie einrastet.

PR33

Hc

Ha

PR167

Ha

Hb

8mm

Gerätetür und Möbeltür auf ca. 90° öffnen. Den
Winkel (Hb) in der Schiene (Ha) einsetzen.
Gerätetür und Möbeltür zusammenhalten und die
Bohrlöcher anzeichnen (siehe Abb.).

26

Décongélation

Avant d’être utilisés, les aliments congelés ou
surgelés doivent être décongelés dans le
réfrigérateur ou à température ambiante, selon le
temps dont on dispose pour cette opération.

S’il s’agit de produits minces ou divisés, placez-les
directement à cuire: dans ce cas le temps de
cuisson sera plus long.

Glaçons

L'appareil est équipé d'un ou de plusieurs bacs à
glace pour faire des glaçons. Il faut remplir ces bacs
d'eau potable et les placer dans le congélateur.

N’employez pas d’objet métallique pour décoller
les bacs à glace.

Conservation des produits
surgelés

A la première mise en fonctionnement ou après un
arrêt prolongé faites fonctionner l’appareil pendant
deux heures au moins, avec le bouton du thermostat
sur la position de froid maximum. Ramenez ensuite
le thermostat sur une position moyenne.

Attention

En cas de coupure de courant abstenez-vous
d’ouvrir la porte. Si l’interruption est de courte
durée (jusqu’à 6-8 heures) et si le congélateur
est rempli, il n’y a aucun risque d’altération pour
les aliments. En cas contraire vous devrez
consommer les aliments le plus rapidement
possible (une augmentation de la température
peut réduireremarquablement la durée de
conservation des aliments).

Positionnement des balconnets de
la contre-porte

Il est possible de changer de place les balconnets.
A cet effet procédez comme suit:
Dégagez les balconnets en agissant dans le sens

indiqué par les flèches. Remontez les balconnets à
la hauteur désirée.

Tablettes amovibles

Les glissières se trouvant sur les parois de la cuve
vous permettent de positionner les tablettes à
différentes hauteurs, selon vos besoins.

Pour une meilleure utilisation de l’espace vous
pouvez superposer les demi-tablettes antérieures
aux demi-tablettes postérieures.

Arrêts pour clayettes

Votre appareil est équipé d'arrêts pour clayettes qui
permettent de les bloquer pendant le transport.

Pour les enlever, procéder de la façon suivante :
déplacez les arrêts dans le sens de la flèche,

soulevez à l'arrière la clayette et poussez-la vers
l'avant jusqu'à elle se dégage. Retirez les arrêts.

A

B

C

D338

12

Die Winkeleisen entfernen und 8 mm vom äusseren
Rand der Tür mit dem Nagel (K) kennzeichnen.

Den Winkel wieder auf der Schiene anbringen und
mit den mitgelieferten Schrauben befestigen.

Für eine allfällig notwendige Ausrichtung der
Möbeltür, den Spielraum der Langlöcher nutzen.

Nach Beendigung der Arbeiten den einwandfreien
Verschluß der Gerätetür überprüfen.

Die Abdeckung (Hd) in die Schiene (Hb) eindrücken,
bis sie einrastet.

25

SOMMAIRE

Avertissements et conseils importants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Renseignements pour l’élimination des matériaux d’emballage . . . . . . . . . . . . . . . . . . . . . . . . . .24

Utilisation - Nettoyage - Mise en service - Réglage de la température - Réfrigération - Congélation .25
Utilisation - Conservation des produits surgelés - Décongélation - Glaçons - Arret pour les clsyettes . . .

Tablettes amovibles - Positionnement des balconnets de la contre-porte . . . . . . . . . . . . . . . . . . . . . . . . .26

Conseils - Conseils pour la réfrigeration - Conseils pour la congélation - Conseils pour la surgélation .

Calendrier de congélation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Entretien - Arrêt prolongé - Nettoyage - Changement de l’ampoule - Dégivrage . . . . . . . . . . . . . . . .28

Anomalie de fonctionnement - Installation - Emplacement - Branchement électrique . . . . . . . . .29

Installation - Réversibilité de la porte - Instructions pour l’encastrement . . . . . . . . . . . . . . . . . . . . . .30

Nettoyage

L’appareil étant convenablement installé, nous vous
conseillons de le nettoyer soigneusement avec de
l’eau tiède savonneuse, pour enlever l’odeur
caractéristique de «neuf».

N’utilisez pas de produits abrasifs, de

poudre à récurer ni d’éponge métallique.

UTILISATION

Mise en service

Branchez la prise de courant et ouvrez la porte.
Tournez le bouton du thermostat dans le sens des
aiguilles d’une montre au-delà de la position «O»
(arrêt).

L’appareil est ainsi en état de fonctionnement.

Réfrigération

Pour obtenir le meilleur rendement du compartiment
réfrigérateur:

• n’introduisez pas d’aliments encore chauds ou de
liquides en évaporation dans la cuve;

• couvrez les aliments, surtout s’ils sont
aromatiques;

• placez les denrées de façon à ce que l'air puisse
circuler tout autour.

Congélation

Le compartiment à 4 étoiles sert à congeler des
aliments frais et à conserver des denrées congelées
et surgelées pendant un certain temps. Pour
congeler les aliments frais il n’est pas nécessaire de
régler le thermostat sur une position différente de
celle employée en état de fonctionnement habituel.
Toutefois, si vous désirez congeler plus rapidement
vous pouvez régler le thermostat sur une position
plus froide tout en veillant à ce que la température
ne descende pas en dessous de 0°C dans le
compartiment réfrigérateur.

Dans ce cas il faudra ramener le thermostat sur une
position moins froide.

Placez les aliments à congeler dans le panier
supérieur: c’est la position la plus froide.

Réglage de la température

La température est réglée automatiquement et peut
être augmentée (moins froid) en tournant le bouton
vers les numéros les plus bas ou bien diminuée
(plus froid) en le tournant vers les numéros les plus
élevés. En tout cas, l’exacte position doit être
repérée en considérant que la température interne
dépend des facteurs suivants:

• température ambiante;

• fréquence d’ouverture des portes;

• quantité d’aliments conservés;

• emplacement de l’appareil.

Une position moyenne est la plus indiquée.

Pour arrêter le fonctionnement, placez l’indicateur du
bouton en correspondance du symbole «O».

Important

Si le thermostat est réglé sur la position de froid
maximum, lorsque la température ambiante est

élevée et que l'appareil est plein, il est possible
que le compresseur fonctionne en régime
continu. Dans ce cas, il y a un risque de
formation excessive de givre sur la paroi
postérieure à l’intérieur de l’appareil. Pour éviter
cet inconvénient, placez le thermostat sur une
position moins élevée, de façon à permettre un
dégivrage automatique et, par conséquent, des
économies de courant.

PR168

8mm

K

Ha

Hb

Hb

Hd

PR167/1

13

WARNINGS

It is most important that this instruction book should be retained with the appliance for future
reference. Should the appliance be sold or transferred to another owner, or should you move house
and leave the appliance, always ensure that the book is supplied with the appliance in order that the
new owner can be acquainted with the functioning of the appliance and the relevant warnings.

If this appliance featuring magnetic door seals is to replace an older appliance having a spring lock
(latch) on the door or lid, be sure to make that spring lock unusable before you discard the old
appliance. This will prevent it from becoming a death-trap for a child.

This must be done before the appliance is built intoThese warnings are provided in the interest of
safety.You must read them carefully before installing or using the appliance.

General Safety

• This appliance is designed to be operated by
adults. Children should not be allowed to tamper
with the controls or play with the product.

• It is dangerous to alter the specifications or
modify this product in any way.

• Care must be taken to ensure that the appliance
does not stand on the electrical supply cable.

Important: if the supply cord is damaged, it must
be replaced by a special cord or assembly availa­ble from the manufacturer or its service agent.

• Before any cleaning or maintenance work is carried
out, be sure to switch off and unplug the appliance.

• This appliance is heavy. Care should be taken
when moving it

• Ice lollies can cause frost burns if consumed
straight from the appliance.

• Take utmost care when handling your
appliance so as not to cause any damages to
the cooling unit with consequent possible
fluid leakages.

• The appliance must not be located close to
radiators or gas cookers.

• Avoid prolonged exposure of the appliance to
direct sunlight.

• There must be adequate ventilation round the
back of the appliance and any damage to the
refrigerant circuit must be avoided.

• For freezers only (except built-in models): an
ideal location is the cellar or basement.

• Do not use other electrical appliances (such
as ice cream makers) inside of refrigerating
appliances, unless they are approved for this
purpose by the manufacturer.

Service/Repair

• Any electrical work required to install this
appliance should be carried out by a qualified
electrician or competent person

• This product should be serviced by an authorized

Service Centre, and only genuine spare parts
should be used.

• Under no circumstances should you attempt to
repair the appliance yourself. Repairs carried out
by inexperienced persons may cause injury or
more serious malfunctioning. Refer to your local
Service Centre, and always

• This appliance contains hydrocarbons in its
cooling unit; maintenance and recharging must
therefore only be carried out by authorized
technicians.

Use

• The domestic refrigerators and freezers are
designed to be used specifically for the storage
of edible foodstuffs only.

• Best performance is obtained with ambient
temperature between +18°C and +43°C (class T);
+18°C and +38°C (class ST); +16°C and +32°C
(class N); +10°C and +32°C (class SN).The
class of your appliance is shown on its rating
plate.

Warning: when the ambient temperature is not
included within the range indicated for the class
of this appliance, the following instructions must
be observed: when the ambient temperature
drops below the minimum level, the storage
temperature in the freezer compartment cannot
be guaranteed; therefore it is advisable to use the
food stored as soon as possible.

• Frozen food must not be re-frozen once it has
been thawed out.

• Manufacturers’ storage recommendations should
be strictly adhered to. Refer to relevant
instructions.

• The inner lining of the appliance consists of
channels through which the refrigerant passes. If
these should be punctured this would damage the
appliance beyond repair and cause food loss. DO
NOT USE SHARP INSTRUMENTS to scrape off
frost or ice. Frost may be removed by using
ascraper. Under no circumstances should solid ice
be forced off the liner. Solid ice should be allowed
to thaw when defrosting the appliance.

24

RENSEIGNEMENTS POUR L’ÉLIMINATION
DES MATÉRIAUX D’EMBALLAGE

Tous les matériaux et les accessoires utilisés pour
emballer nos grands électroménagers, sauf ceux qui
sont en bois recyclables et peuvent donc se
récupérer.Voici ce que nous vous conseillons:

• Déposez les emballages en papier, en carton et
en carton ondulé aux endroits prévus pour le
ramassage de ce genre de matériau.

• Mettez les piéces en plastique dans les
conteneurs prévus à cet effet. Si ce genre de
conteneurs n’existent pas encore à l’endroit où
vous habitez, vous pouvez éliminer les matériaux
en question en les mettant dans les ordures
ménagères.

Pour les emballages de matières plastiques
recyclables, par example:

Les exemples reportent les symboles suivants:

PE pour polyéthylène** 02 = ^ PE-HD; 04 = ^ PE-LD
PP pour le polypropylène
PS pour le polystyrène

PIÉCES EN MATIÉRE PLASTIQUE

Pour faciliter l’élimination et :ou le recyclage des
matériaux, la plupart des pièces de l’appareil ont
une contremarque qui en facilite l’indentification.

ambiantes indiquées par la classe climatique
d’appartenance de ce produit, il est obligatoire de
respecter les indications suivantes: lorsque la
température ambiante descend sous la valeur
minimum, la température de conservation du
compartiment congélateur peut ne pas être
garantie; il est donc conseillé de consommer les
produits que ce dernier contient au plus vite.

• Un produit décongelé ne doit jamais être
recongelé.

• Suivez les indications du fabricant pour la
conservation et/ou congélation des aliments.

• Dans tous les appareils de réfrigération et
congélation il y a des surfaces qui se couvrent de
givre. Suivant le modèle, ce givre peut être
éliminé automatiquement (dégivrage
automatique) ou bien manuellement.

• N’essayez jamais d’enlever le givre avec un objet
métallique, vous risqueriez d’endommager
irréparablement l’évaporateur. N’employez pour
cela que une spatule en plastique.

• De même, ne décollez jamais les bacs à glace
avec un couteau ou tout autre objet tranchant.

• Ne placez ni bouteilles ni boîtes de boissons
gazeuses dans le congélateur/compartiment à
basse température, elles pourraient exploser.

Protection de l’environnement

Cet appareil ne contient pas, dans son circuit de
réfrigérant et ses matières isolantes, de gaz
réfrigérant nocifs à la couche d’ozone. L’appareil
ne doit pas être mis au rebut avec les ordures
urbaines et la ferraille. Il faut éviter d’endom­mager le circuit de réfrigérant, surtout à l’arrière
de l’appareil, près de l’énchangeur thermique.
Vous pouvez vous renseigner sur les centres de
ramassage auprès de votre bureau municipal.
Les matériaux utilisés dans cet appareil
identifiés par le symbole sont recyclables.

02**

PE

PS

05

PP

SAN

06

PS

ABS

14

Cleaning the interior

Before using the appliance for the first time, wash
the interior and all internal accessories with luke­warm water and some neutral soap so as to remove
the typical smell of a brand-new product, then dry
thoroughly.

Do not use detergents or abrasive
powders, as these will damage the finish.

USE

CONTENTS

Warnings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Use - Cleaning the interior - Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Use - Temperature regulation - Fresh food refrigeration - Freezing fresh food - Storage of frozen food - Thawing

Ice-cube production - Shelf holders . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Use - Movable shelves - Positioning the door shelves - Hints - Hints for refrigeration - Hints for freezing . . . .

Hints for storage of frozen food - Freezing Calendar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Maintenance - Periods of no operation - Periodic cleaning - Interior light - Defrosting . . . . . . . . . . . . . . . . .17

Customer service and spare parts - Installation - Location - Electrical connection . . . . . . . . . . . . . . . . .18

Installation - Door reversibility - Building-in instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

• Do not place carbonated or fizzy drinks in the
freezer as it creates pressure on the container,
which may cause it to explode, resulting in
damage to the appliance.

Installation

• During normal operation, the condenser and
compressor at the back of the appliance heat up
considerably. For safety reasons, minimum
ventilation must be as shown in the relevant
Figure.

Attention: keep ventilation openings clear of
obstruction.

• If the appliance is transported horizontally, it is
possible that the oil contained in the compressor
flows in the refrigerant circuit. It is advisable to
wait at least two hours before connecting the
appliance to allow the oil to flow back in the
compressor.

• There are working parts in this product which
heat up. Always ensure that there is adequate
ventilation as a failure to do this will result in
component failure and possible food loss. See
installation instructions.

• Parts which heat up should not be exposed.
Wherever possible the back of the product should
be against a wall.

• If the appliance has been transported
horizontally, it is possible that the oil contained in
the compressor ílows in the refrigerant circuit. It
is advisable to wait at least two hours before
connecting the appliance to allow tl¦e oil to flow
back in the compressor.

Environment Protection

This appliance does not contain gasses which
could damage the ozone layer, in either its
refrigerant circuit or insulation materials.The
appliance shall not be discarded together with
the urban refuse and rubbish. Avoid damaging
the cooling unit, especially at the rear near the
heat exchanger. Information on your local
disposal sites may be obtained from municipal
authorities.The materials used on this appliance
marked by the symbol are recyclable.

Operation

Insert the plug into the wall socket.
Open the refrigerator door and turn the thermostat

knob, clockwise, beyond the «O» (STOP) position.
The appliance will start to operate. To stop
operation, simply turn the thermostat knob to
position «O»

23

AVERTISSEMENTS ET CONSEILS IMPORTANTS

Il est très important que cette notice d’utilisation soit gardée avec l’appareil pour toute future
consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la
notice d’utilisation suive l’appareil, de façon à ce que le nouvel utilisateur puisse être informé du
fonctionnement de celui-ci et des avertissements relatifs.Si cet appareil, muni de fermeture
magnétique, doit être employé pour en remplacer un autre avec une fermeture à ressort, nous vous
conseillons de rendre celle-ci inutilisable avant de mettre l’ancien appareil de côté. Cela dans le but
d’éviter que des enfants puissent s’y renfermer et se mettre ainsi en danger de mort.

Ces avertissements sont donnés pour votre sûreté et pour celle d’autrui.Nous vous prions donc de
bien vouloir les lire attentivement avant d’installer et d’utiliser l’appareil.

Sûreté

• Cet appareil a été conçu pour être utilisé par des
adultes. Veillez donc à ce que les enfants n’y
touchent pas ou qu’ils ne l’utilisent pas comme
un jouet.

• Débranchez toujours la prise de courant avant de
procéder au nettoyage intérieur et extérieur de
l’appareil et au remplacement de la lampe
d’éclairage (pour les appareils qui en sont
équipés).

• Ne consommez pas certains produits tels que les
bâtonnets glacés dès leur sortie de l’appareil; la
température très basse à laquelle ils se trouvent
peut provoquer des brûlures.

• Cet appareil est lourd. Faites attention lors du
déplacement.

• Faites très attention lorsque vous déplacez
l’appareil afin de ne pas endommager des
parties du circuit de réfrigérant et ainsi
d’éviter le risque de fuites de liquide.

• L’appareil ne doit pas être situé à proximité de
radiateurs ou cuisinières à gaz.

• Evitez une exposition prolongée de l’appareil
aux rayons solaires.

• II doit y avoir une circulation d’air suffisante à
la partie arrière de l’appareil et il faut éviter
tout endommagement du circuit réfrigérant.

• Seulement pour congélateurs (sauf modèles
encastrés): un emplacement optimal est la
cave.

• Ne pas mettre d’instruments électriques à
l’intérieur de l’appareil (sorbetière, par
exemple), à moins que le fabricant ne les ait
approuvés.

Service/Réparation

• Une éventuelle modification à l’installation
électrique de votre maison qui devait être néces­saire pour l’installation de l’appareil ne devra être
effectuée que par du personnel qualifié.

• Il est dangereux de modifier ou d’essayer de
modifier les caractéristiques de cet appareil.

• Cet appareil contient des hydrocarbures dans
son circuit de réfrigérant; I’entretien et la
recharge ne doivent done être effectués que par
du personnel autorisé.

• En cas de panne, n’essayez pas de réparer
l’appareil vous-même. Les réparations effectuées
par du personnel non qualifié peuvent provoquer
des dommages. Contactez le Service Après­Vente le plus proche et n’exigez que des pièces
détachées originales.

Installation

• Assurez-vous, après avoir installé l’appareil, que
celuici ne repose pas sur le câble d’alimentation.

Important: en cas de dommage au câble
d’alimentation, il faudra le remplacer avec un
câble spécial ou un ensemble disponibles chez le
fabricant ou le service technique aprés-vente.

• L’appareil se réchauffe sensibilment au niveau du
condenseur et du compresseur.Veillez à ce que
l’air circule librement tout autour de l’appareil.
Une ventilation insuffisante entraìnerait un
mauvais fonctionnement et des dommages sur
l’appareil. Suivez les instructions données pour
l’installation.

• A cause du système de transport, l’huile
contenue dans le compresseur pourrait s’écouler
dans le circuit réfrigérant. Attendez 2 heures au
moins avant de brancher l’appareil pour
permettre à l’huile de refluer dans le
compresseur.

Utilisation

• Les réfrigérateurs et/ou congélateurs ménagers
sont destinés uniquement à la conservation et/ou
congélation des aliments et des boissons.

• Pour le bon fonctionnement de votre appareil, la
température ambiante du local doit être comprise
entre +18°C et +43°C (Classe T); +18°C et
+38°C (Classe ST); +16°C et +32°C (Classe N);
+10°C et +32°C (Classe SN); La classe
d’appartenance est indiquée sur la plaque
signalétique.

ATTENTION: En dehors des températures

15

Temperature regulation

The temperature is automatically regulated and can
be increased to achieve a higher temperature
(warmer) by rotating the thermostat knob toward
lower settings or reduced (colder) rotating the knob
towards higher settings.

However, the exact setting should be chosen
keeping in mind that the temperature inside the
refrigerator depends on:

• room temperature;

• how often the door is opened;

• the quantity of food stored;

• location of appliance.

A medium setting is generally the most suitable.

Important

If the ambient temperature is high or the
appliance is fully loaded, and the appliance is
set to the lowest temperatures, it may run
continuously causing frost to form on the rear
wall. In this case the dial must be set to a higher
temperature to allow automatic defrosting and
therefore reduced energy consumption.

Freezing fresh food

The 4-star compartment is suitable for long term
storage of commercially frozen food and for freezing
fresh food.

To freeze fresh foods it is not necessary to move the
thermostat knob from the normal setting. However,
for a faster freezing operation, turn the termostat
knob to the coldest setting; but remember that, in
this condition, the refrigerator compartment
temperature might drop below 0°C. If this oocurs
reset the thermostat knob to a warmer setting.

Place the food to be frozen in the upper in the
freezer compartment as this is the coldest part.

Fresh food refrigeration

To obtain the best performance:

• do not store warm food or evaporating liquids in
the refrigerator;

• do cover or wrap the food, particularly if it has a
strong flavour.

• Position food so that air can circulate freely round it.

Storage of frozen food

When first starting-up or after a period out of use,
before putting the products in the compartment let
the appliance run for at least two hours on the
coldest setting, then turn the thermostat knob to the
normal operating position.

Important

If there is a power failure when food is in the
freezer, do not open the door of the freezer
compartment. The frozen food will not be
affected if the power cut is of short duration (up
to 6-8 hours) and the freezer compartment is full,
otherwise, it is recommended that the food
should be used within a short time (a
temperature increase of the frozen food shortens
its safe storage period).

Thawing

Deep-frozen or frozen food, prior to being used, can
be thawed in the refrigerator compartment or at
room temperature, depending on the time available
for this operation.

Small pieces may even be cooked still frozen, directly
from the freezer: in this case, cooking will take longer.

Ice-cube production

This appliance is equipped with one or more trays
for the production of ice-cubes. Fill these trays with
water, then put them in the freezer compartment.

Do not use metallic instruments to remove the
trays from the freezer.

A

C

B

Shelf holders

Your appliance is equipped with shelf retainers that
make it possible to secure the shelves during
transportation.

To remove them proceed as follows:
Move the shelf retainers in the direction of the arrow,

raise the shelf from the rear and push it forward until
it is freed and remove the retainers.

22

Place the small square on the guide again and fix it
with the screws supplied.

Should the lining up of the furniture door be
necessary, use the clearance of slots.

At the end of operations, it is necessary to check if
the door of the furniture closes properly.

Fix cover (Hd) on guide (Hb) until it clips into place.

PR168

Hb

Hb

PR167/1

Hd

16

Hints for storage of frozen food

To obtain the best performance from this appliance,
you should:

• be sure that frozen foodstuffs are transferred
from the foodstore to the freezer in the shortest
possible time;

• not open the door frequently or leave it open
longer than absolutely necessary.

• Once defrosted, food deteriorates rapidly and
cannot be refrozen.

• Do not exceed the storage period indicated by
the food manufacturer.

• do not allow fresh, unfrozen food to touch food
which is already frozen, thus avoiding a rise in
temperature of the latter;

• water ices, if consumed immediately after
removal from the freezer compartment, can
possibly cause the skin to be freeze burnt;

• it is advisable to show the freezing-in date on
each individual pack to enable you to keep tab of
the storage time;

• do not put carbonated liquids (fizzy drinks,
etc.) in the freezer compartment as they may
burst.

Hints for freezing

To help you make the most of the freezing process,
here are some important hints:

• the maximum quantity of food which can be
frozen in 24 hrs. is shown on the rating plate;

• the freezing process takes 24 hours. No further
food to be frozen should be added during this
period;

• prepare food in small portions to enable it to be
rapidly and completely frozen and to make it
possible subsequently to thaw only the quantity
required;

• wrap up the food in aluminium foil or polythene
and make sure that the packages are airtight;

HINTS

Positioning the door shelves

To permit storage of food packages of various sizes,
the door shelves can be placed at different heights.

To make these adjustments proceed as follows:
Gradually pull the shelf in the direction of the arrows
until it comes free, then reposition as required.

Hints for refrigeration

Useful hints:
Meat (all types): wrap in polythene bags and place

on the glass shelf above the vegetable drawer.

For safety, store in this way only one or two days
at the most.

Cooked foods, cold dishes, etc..: these should be

covered and may be placed on any shelf.
Fruit and vegetables: these should be thoroughly

cleaned and placed in the special drawer(s)
provided.

Butter and cheese: these should be placed in
special airtight containers or wrapped in aluminium
foil or polythene bags to exclude as much air as
possible.

Milk bottles: these should have a cap and should
be stored in the bottle rack on the door.

Bananas, potatoes, onions and garlic, if not
packed, must not be kept in the refrigerator.

Freezing Calendar

The symbols show different types of frozen goods.
The numbers indicate storage times in months for

the appropriate types of frozen goods. Whether the
upper or lower value of the indicated storage time is
valid depends on the quality of the foods and pre­treating before freezing.

Movable shelves

The walls of the refrigerator are equipped with a
series of runners so that the shelves can be
positioned as desired.

21

PR266

Ha

Hb

Hc

Hd

Separate parts Ha, Hb, Hc, Hd as shown in the
figure

Place guide (Ha) on the inside part of the furniture
door, up and down as shown in the figure and mark
the position of external holes. After having drilled
holes, fix the guide with the screws supplied.

2

1

m

m

2

1

m

m

ca. 50 mm

90°

90°

ca. 50 mm

Fix cover (Hc) on guide (Ha) until it clips into place.

PR33

Hc

Ha

PR167

Ha

Hb

8mm

Open the appliance door and the furniture door at
90°. Insert the small square (Hb) into guide (Ha).Put
together the appliance door and the furniture door
and mark the holes as indicated in the figure.

Remove the brackets and mark a distance of 8 mm
from the outer edge of the door where the nail must
be fitted (K).

Ha

8mm

K

D338

17

MAINTENANCE

Unplug the appliance before carrying out

any maintenance operation.
Warning

This appliance contains hydrocarbons in its cooling
unit; maintenance and recharging must therefore
only be carried out by authorized technicians.

Interior light

The light bulb inside the refrigerator compartment
can be reached as shown in the figure.

If the light does not come on when the
door is open, check that it is screwed into place
properly. If it still does not light up, change the
bulb.The rating is shown on the light bulb cover.

Periodic cleaning

Clean the inside with warm water and bicarbonate of
soda. Rinse and dry thoroughly.

Clean the condenser (black grill) and the
compressor at the back of the appliance with a
brush or a vacuum cleaner.This operstion will
improve the performance of the appliance and save
electricity consumption.

Periods of non-operation

When the appliance is not in use for long periods,
take the following precautions:

remove the plug from the wall socket;
remove all food;
defrost and clean the interior and all accessories;
leave the door ajar to allow air to circulate to prevent

unpleasant smells.

Defrosting

Frost is automatically eliminated from the evaporator
of the refrigerator compartment every time the motor
compressor stops, during normal use. The defrost
water drains out through a trough into a special
container at the back of the appliance, over the
motor compressor, where it evaporates.

It is important to periodically clean the defrost
water drain hole in the middle of the refrigerator
compartment channel to prevent the water
overflowing and dripping onto the food inside.
Use the special cleaner provided, which you will
find already inserted into the drain hole.

D411

D037

10 - 1210 - 1210 - 1210 - 123-63-63-63-63-41-2

20

Apply covers (C-D) on joint cover lugs and into hinge
holes.
Snap vent grille (B) and hinge cover (E) into
position.

Apply the sealing strip pushing it between the
refrigerator and the adjacent cabinet.

It is necessary that the niche is provided with a
conduct of ventilation having the following
dimensions:

Depth 50 mm
Width 540 mm

Fit the appliance in the niche by making sure that it
stands against the interior surface of the unit on the
side where the door hinges of the appliances are
fitted. Insert the appliance until the upper strip butts
up against the unit (1) and make sure that the lower
hinge is in line with the surface of the unit (2).

Fasten the appliance with 4 screws provided in the
kit included with the appliance.
(I = short) (P = long)

540

50

B

T

H

PR01

D023

1

2

I

P

D724

C

D

E

B

18

can vary by ±6% of the rated voltage.
For operation with different voltages, a suitably sized

auto-transformer must be used.

The appliance must be earthed.

The power supply cable plug is provided with a
contact for this purpose.

If the domestic power supply socket is not earthed,
connect the appliance to a separate earth in
compliance with current regulations, consulting a
specialist technician.

The freezer compartment, however, will become
progressively covered with frost. This should be
removed with a plastic scraper, whenever the
thickness of the frost exceeds 4 mm. During this
operation it is not necessary to switch off the power
supply or to remove the foodstuffs.

However, when the ice becomes very thick on the
inner liner, complete defrosting should be carried out
and it is advisable to carry out this operation when
the appliance is empty.

To carry out complete defrosting of the freezer
compartment proceed as follows:

1. pull out the plug from the wall socket or turn the

thermostat knob to the «O» setting;

2. remove any stored food, wrap it in several layers

of newspaper and put it in a cool place;

3. leave the door open.

5. turn the thermostat knob back to the required

setting or replace the plug in the power socket.
After letting the appliance run for at least half an
hour, replace the previously removed food into
the compartment.

CUSTOMER SERVICE AND SPARE PARTS

If the appliance is not functioning properly, check
that:

• the plug is firmly in the wall socket and the mains

power switch is on;

• there is an electricity supply (find out by plugging

in another appliance);

• the thermostat knob is in the correct position.

• If there are water drops on the bottom of the

cabinet, check that the defrost water drain

opening is not obstructed (see “Defrosting”
section).

• If your appliance is still not working properly after
making the above checks, contact the nearest
service centre.

To obtain fast service, it is essential that when you
apply for it you specify the model and serial number
of your appliance which can be found on the
guarantee certificate or on the rating plate located
inside the appliance, on the bottom left-hand side.

INSTALLATION

Location

The appliance should be installed well away from
sources of heat such as radiators, boilers, direct
sunlight etc.

Electrical connection

Before plugging in, ensure that the voltage and
frequency shown on the serial number plate
correspond to your domestic power supply. Voltage

Important:

Never use sharp metal tools to scrape off frost
from the evaporator as you could damage it.

Do not use a maechanical device or any artificial
means to speed up the thawing process other
than those recommended by the manufacturer.

A temperature rise of the frozen food packs,
during defrosting, may shorten their safe storage
life.

19

ATTENTION!

It must be possible to disconnect the appliance from
the mains power supply; the plug must therefore be
easily accessible after installation.

Door reversibility

The appliance is supplied with the right
door opening.To change the opening
direction of the door proceed as in the
following instructions before installing it.

1. Unscrew the upper pin and remove the spacer

2. Remove the upper door

3. Unscrew the middle hinge and the plugs and refit
them on the opposite side

4. Refit the upper door, the upper pin and the
spacer on the opposite side

5. Unscrew the lower pin and remove the spacer
and refit them on the opposite side

The Manufacturer declines all responsibility if
the above safety precautions are not observed.

This appliance complies with the following
E.E.C. Directives:

- 87/308 EEC of 2/6/87 relative to radio interference
suppression.

- 73/23 EEC of 19.2.73 (Low Voltage Directive) and
subsequent modifications;

- 89/336 EEC of 3.5.89 (Electromagnetic
Compatibility Directive) and subsequent
modifications.

Instructions for totally built-in appliances

50 mm

min.
200 cm

2

200 cm

2

min.

D567

Building-in instructions

Dimensions of housing

Height 1446 mm
Depth 550 mm
Width 560 mm
For safety reasons, minimum ventilation must be as

shown in Fig.

Attention: keep ventilation openings clear of
obstruction.
