Page 1
KAFFEE-/CAPPUCCINO-VOLLAUTOMAT
Bedienungsanleitung
COFFEE AND CAPPUCCINO MAKER
Instructions
MACHINE À CAFÉ ET À CAPPUCCINO
Mode d’emploi
MACCHINA PER CAFFÈ E CAPPUCCINO
Istruzioni per l’uso
KOFFIE- EN CAPPUCCINOAPPARAAT
Gebruiksaanwijzingen
CAFETERA PARA CAFÉ Y CAPUCHINO
Instrucciones para el uso
MÁQUINA DE CAFÉ E CAPPUCCINO
Instruções de utilização
ΜΗΧΑΝΗ ΚΑΦΕ ΚΑΙ CAPPUCCINO
Οδηγίες χρήσης
КОФЕМАШИНА ДЛЯ ПРИГОТОВЛЕНИЯ КОФЕ И КАПУЧЧИНО
Инструкции по эксплуатации
EKSPRES DO KAWY I KAWY CAPPUCCINO
Instrukcja obsługi
KAHVE VE CAPPUCCNO MAKNASI
Kullanım talimatları
EKV6500
Page 2
INHALTSVERZEICHNIS
EINLEITUNG......................................................7
In der Bedienungsanleitung verwendete Symbole ............................7
Buchstaben in Klammern .................................................................7
Probleme und Reparaturen ..............................................................7
SICHERHEIT......................................................7
Grundlegende Sicherheitshinweise ...................................................7
Bestimmungsgemäßer Gebrauch ......................................................7
Bedienungsanleitung.........................................................................7
GERÄTEBESCHREIBUNG .......................................7
Beschreibung des Gerätes.................................................................7
Beschreibung des Milchbehälters und des Zubehörs .......................8
Beschreibung der Bedienblende........................................................8
VORBEREITENDE ARBEITEN...................................8
Kontrolle des Transports ...................................................................8
Installation des Geräts.......................................................................8
Anschließen des Geräts.....................................................................8
AUTOMATISCHE BELEUCHTUNG DES TASSENROSTS.....8
EINBAU ...........................................................9
ERSTE INBETRIEBNAHME DES GERÄTES..................11
Einsetzen des Filters........................................................................11
Auswechseln des Filters..................................................................11
Entfernen des Filters........................................................................11
EINSCHALTEN UND VORHEIZEN ............................11
KAFFEEZUBEREITUNG (MIT KAFFEEBOHNEN) ..........12
ÄNDERUNG DER KAFFEEMENGE IN DER TASSE .........12
EINSTELLUNG DES MAHLWERKS ..........................13
ZUBEREITUNG VON ESPRESSOKAFFEE MIT
VORGEMAHLENEM KAFFEE (ANSTATT DER BOHNEN) .13
HEISSWASSERAUSGABE.....................................13
ÄNDERUNG DER HEISSWASSERMENGE ..................13
ZUBEREITUNG VON CAPPUCCINO .........................13
ÄNDERUNG DER MILCH- UND KAFFEEMENGE FÜR DEN
CAPPUCCINO...................................................14
Milchmenge ändern ........................................................................14
Kaffeemenge ändern .......................................................................14
REINIGUNG UND WARTUNG ...............................14
Reinigung der Kaffeemaschine .......................................................14
Reinigung des Kaffeesatzbehälters..................................................14
Reinigung der Abtropfschale...........................................................14
Reinigung des Wassertanks............................................................15
Reinigung der Ausgüsse des Kaffeeauslaufs ..................................15
Reinigung des Kaffeepulvereinfüllschachts ....................................15
Reinigung des Geräteinnenraums ...................................................15
Reinigung der Brüheinheit ..............................................................15
Reinigung des Milchbehälters .........................................................15
ÄNDERUNG UND EINSTELLUNG DER MENÜPARAMETER
...................................................................15
Einstellung der Sprache...................................................................16
Änderung der Einschaltdauer .........................................................16
Einstellung der Uhr .........................................................................16
Einstellung der Uhrzeit Auto-Start ..................................................16
Änderung der Kaffeetemperatur ......................................................16
Programmierung der Wasserhärte ..................................................16
Programmierung der ausgegebenen Kaffeemenge .........................16
Programmierung für Cappuccino ...................................................16
Programmierung der Wassermenge................................................16
Entkalkung.......................................................................................16
Rückkehr zu den Werkseinstellungen (Reset) ................................17
Statistik ...........................................................................................17
Signalton.........................................................................................17
Wasserfilter.....................................................................................17
AUSSCHALTUNG DES GERÄTES ............................17
TECHNISCHE DATEN .........................................17
ENTSORGUNG..................................................17
ANGEZEIGTE MELDUNGEN AUF DEM DISPLAY ..........18
LÖSUNG DER PROBLEME ...................................19
REZEPTE ........................................................20
6
Page 3
EINLEITUNG
Vielen Dank für die Wahl unseres Kaffee-/Cappuccino-Vollautomats.
Wir wünschen Ihnen viel Spaß mit Ihrem neuen Gerät.
Nehmen Sie sich ein paar Minuten Zeit zum Lesen der vorliegenden Bedienungsanleitung.
So vermeiden Sie Gefahren und Beschädigungen der Maschine.
In der Bedienungsanleitung verwendete Symbole
Wichtige Hinweise sind mit diesen Symbolen gekennzeichnet. Diese Hinweise müssen unbedingt beachtet werden.
Fehler beim Befolgen der oben aufgeführten Anweisungen können Stromschläge, schwere Verletzungen, Verbrennungen, Brand oder Schäden am
Gerät verursachen.
Gefahr!
Die Nichtbeachtung kann zu Verletzungen durch elektrischen Schlag mit
Lebensgefahr führen.
Achtung!
Die Nichtbeachtung kann zu Verletzungen oder Beschädigungen am Gerät
führen.
Verbrühungsgefahr!
Die Nichtbeachtung kann zu Verbrennungen oder Verbrühungen führen.
Wichtiger Hinweis:
Dieses Symbol weist auf wichtige Ratschläge und Informationen für den
Benutzer hin.
Buchstaben in Klammern
Die Buchstaben in Klammern entsprechen der in der Beschreibung des Gerätes (S. 3) aufgeführten Legende.
Probleme und Reparaturen
Bei Auftreten von Problemen versuchen Sie bitte zuerst diese mit Hilfe der
die den Abschnitten „Angezeigte Meldungen auf dem Display“ und “Lösung
der Probleme” aufgeführten Hinweise zu lösen.
Wenn diese keine Abhilfe schaffen sollten oder für weitere Erklärungen,
wenden Sie sich bitte mittels der auf dem "Kundendienst"-Blatt aufgeführten
Telefonnummer an den Kundendienst.
Falls ihr Land nicht auf dem Blatt aufgelistet ist rufen Sie bitte die auf dem
Garantieschein angegebene Telefonnummer an.
Für eventuelle Reparaturen wenden Sie sich bitte ausschließlich an den technischen Kundendienst.
Die Adressen sind auf dem der Maschine beigelegtem Garantieschein wiedergegeben.
SICHERHEIT
Grundlegende Sicherheitshinweise
Achtung!
Dieses Gerät ist ausschließlich für den Hausgebrauch
bestimmt.
Der Gebrauch ist nicht vorgesehen:
• in Räumen, die als Küchen für das Personal von Geschäften, Büros und
anderen Arbeitsbereichen eingerichtet sind
• in landwirtschaftlichen touristischen Einrichtungen
• in Hotels, Motels und anderen Übernachtungseinrichtungen • bei Zim-
mervermietungen
Gefahr!
Da das Gerät mit elektrischem Strom arbeitet, kann nicht
ausgeschlossen werden, dass es Stromschläge erzeugt.
Halten Sie sich daher bitte an die folgenden Sicherheitshinweise:
• Das Gerät nicht mit nassen Händen berühren.
• Berühren Sie den Stecker nicht mit nassen Händen.
• Vergewissern Sie sich, dass die verwendete Steckdose stets gut zu-
gänglich ist, denn nur so kann der Stecker bei Bedarf abgezogen werden.
• Versuchen Sie bei Defekten am Gerät nicht, diese zu reparieren.
Schalten Sie das Gerät mit dem Hauptschalter (A19) aus, ziehen Sie
den Netzstecker aus der Steckdose und wenden Sie sich an den technischen Kundendienst.
• Lassen Sie bei Schäden an Stecker oder am Netzkabel diese ausschließlich durch den Technischen Kundendienst austauschen, um
jeder Gefahr vorzubeugen.
Achtung!
Bewahren Sie das Verpackungsmaterial (Plastikbeutel,
Styropor) außerhalb der Reichweite von Kindern auf.
Achtung!
Das Gerät darf nicht durch Personen (auch Kinder) mit
eingeschränkten psychischen, körperlichen, sensorischen Fähigkeiten oder
ungenügender Erfahrung und Sachkenntnis benutzt werden, es sei denn,
diese werden sorgfältig durch einen für ihre Sicherheit Verantwortlichen
beaufsichtigt und unterrichtet. Beaufsichtigen Sie die Kinder und stellen Sie
sicher, dass diese nicht mit dem Gerät spielen.
Verbrennungsgefahr!
Dieses Gerät erzeugt Heißwasser, sodass
sich beim Maschinenbetrieb Wasserdampf bilden kann.
Achten Sie darauf, dass Sie nicht mit Wasserspritzern oder heißem Dampf
in Berührung kommen.
Beim Gebrauch des Haushaltsgerätes die heißen Oberflächen nicht berü-
hren. Benutzen Sie immer die Drehknöpfe oder Griffe.
Achtung!
Halten Sie sich nicht an der Kaffeemaschine fest, nachdem diese aus dem Möbel herausgezogen wurde.
Auf das Elektrogerät dürfen keine mit Flüssigkeit gefüllten Gegenstände,
entzündbare oder korrosive Materialien gelegt werden. Verwahren Sie die
für die Kaffeezubereitung erforderlichen Zubehöre (zum Beispiel den Messlöffel) stets im Zubehörfach auf.
Legen Sie keine großen, die Bewegung einschränkenden oder instabile Gegenstände auf das Elektrogerät.
Achtung!
Niemals Getränke oder Heißwasser zubereiten oder
Dampf erzeugen, wenn das Gerät herausgezogen ist: Warten Sie immer bis
das Gerät außer Betrieb ist, bevor sie es herausziehen. Ausgenommen ist
die Regulierung des Mahlwerks, die bei herausgezogener Maschine vorgenommen werden muss (siehe Kapitel „Regulierung des Mahlwerks”).
Wichtiger Hinweis:
Zubehör und Ersatzteile nur original oder laut
Empfehlungen des Herstellers verwenden.
Bestimmungsgemäßer Gebrauch
Dieses Gerät ist bestimmt zur Zubereitung von Espresso und zum Erhitzen
von Getränken. Jeder andere, zweckentfremdete Gebrauch kann gefährlich
sein. Dieses Gerät ist nicht für den gewerblichen Gebrauch geeignet. Der
Hersteller haftet nicht für Schäden infolge unsachgemäßen Gebrauchs des
Geräts. Dieses Gerät kann auf einem Einbaubackofen installiert werden, falls
dieser auf der Rückseite mit einem Kühlventilator ausgestattet ist (Höchstleistung des Ofens 3kW).
Bedienungsanleitung
Lesen Sie diese Bedienungsanleitung bitte vor dem Gebrauch des Geräts
aufmerksam durch.
• Bewahren Sie diese Bedienungsanleitung sorgfältig auf.
Sollte das Gerät an andere Personen weitergegeben werden, ist ihnen
auch diese Bedienungsanleitung zu übergeben.
• Die Nichtbeachtung dieser Bedienungsanleitung kann zu Verletzungen
und Schäden am Gerät führen.
Der Hersteller haftet nicht für Schäden infolge Nichtbeachtung dieser
Bedienungsanleitung.
Wichtiger Hinweis:
Das Gerät ist mit einem Kühlgebläse ausgestattet. Dieses schaltet sich immer dann ein, wenn Kaffee, heißer Dampf
oder Heißwasser ausgegeben wird. Nach einigen Minuten schaltet sich das
Gebläse automatisch aus.
7
Page 4
GERÄTEBESCHREIBUNG
Beschreibung des Gerätes
(S. 3 - A )
A1. Tassenablage
A2. Serviceklappe
A3. Kaffeekanal
A4. Kaffeesatzbehälter
A5. Brüheinheit
A6. LED
A7. Bedienblende
A8. Heißwasser- und Dampfdüse
A9. Wassertank
A10.Kaffeeauslauf (höhenverstellbar)
A11.Abtropfschale
A12.Deckel des Kaffeebohnenbehälters
A13.Kaffeebohnenbehälter
A14.Drehknopf zur Einstellung des Mahlgrads
A15.Klappe für Kaffeepulvereinfüllschacht
A16.Fach für den Messlöffel
A17.Einfüllschacht für das Kaffeepulver
A18.Netzkabel
A19. Hauptschalter ON/OFF
A20. Zubehörfach
A21. Einschalt-/Stand-by-Taste
Beschreibung des Milchbehälters und des Zubehörs
(S. 3-B)
B1. Cursor Milchaufschäumer
B2. Griff des Milchbehälters
B3. Taste CLEAN
B4. Milchansaugrohr
B5. Milchschaumabgaberohr
B6. Milchaufschäumvorrichtung
B7. Heißwasserauslauf
B8. Dossierlöffel
B9. Wasserenthärterfilter (wenn vorhanden)
Beschreibung der Bedienblende
(S. 3 - C)
Wichtiger Hinweis:
Zur Aktivierung der Symbole reicht eine leichte
Berührung.
C1. Display: Benutzerhilfe beim Gebrauch des Gerätes.
C2. Symbol zur Ausgabe von 1 Tasse Kaffee
C3. Symbol zur Ausgabe von 2 Tassen Kaffee
C4. Symbol zur Auswahl der gewünschten Kaffeesorte (Espresso,
kleine Tasse, mittlere Tasse, große Tasse, Mug)
C5. Symbol Spülvorgang: Führt einen kurzen Spülvorgang durch,
um die Brüheinheit vorzuheizen.
C6. Symbol zur Heißwasserausgabe
C7. Symbol zur Auswahl des Kaffeearomas
C8-C11 Symbol zum Vorwärts- und Rückwärts-Durchlauf innerhalb
des Menüs und Anzeige der verschiedenen Betriebsarten
C9. Symbol ESC zum Verlassen der ausgewählten Betriebsart
C10. Symbol M zur Aktivierung bzw. Deaktivierung des Eingabemodus
der Menüparameter
C12. Symbol OK zur Bestätigung der ausgewählten Funktion
C13. Symbol zur Ausgabe eines Cappuccinos
VORBEREITENDE ARBEITEN
Kontrolle des Transports
Überzeugen Sie sich nach dem Auspacken, dass das Gerät unversehrt ist
und keine Zubehörteile fehlen.
Verwenden Sie das Gerät bei sichtbaren Beschädigungen nicht. Wenden
Sie sich an den technischen Kundendienst.
Installation des Geräts
Achtung!
Bei der Installation des Geräts sind folgende Sicherheitshinweise zu beachten:
• Die Installation ist von einem Fachtechniker entsprechend den geltenden lokalen Vorschriften durchzuführen (siehe Abschnitt „Einbau“).
• Das Verpackungsmaterial (Plastikbeutel, Polystyrolschaum usw.) nicht
in Reichweite von Kindern lassen, weil sie gefährlich sein können.
• Das Elektrogerät niemals in Räumen installieren, in welchen die Temperatur bis auf 0 °C absinken kann
• Wir empfehlen Ihnen, die Wasserhärte so bald wie möglich je nach individuellem Bedarf einzustellen, indem Sie, wie im Abschnitt „Programmierung der Wasserhärte" beschrieben, vorgehen.
Anschließen des Geräts
Gefahr!
Vergewissern Sie sich, dass die Spannung des Stromnetzes der auf dem Typenschild auf dem Boden des Geräts angegebenen Spannung entspricht.
Das Typenschild befindet sich am Geräteboden. Schließen Sie das Gerät
nur an eine vorschriftsmäßig installierte und geerdete Steckdose mit einer
Mindestleistung von 10A an.
Sollte die Steckdose nicht für den Netzstecker Ihres Gerätes geeignet sein,
lassen Sie diese bitte durch eine geeignete Steckdose von einer Fachkraft
ersetzen. Zur Beachtung der Sicherheitsbestimmungen muss während der
Installation ein allpoliger Schalter mit einer Mindestdistanz von 3 mm zwischen den Kontakten verwendet werden. Weder Vielfachsteckdosen noch
Verlängerungskabel benutzen.
Um das Haushaltsgerät korrekt zu verwenden darauf achten, beim ersten
Gebrauch den detaillierten Anweisungen in den folgenden Abschnitten zu
folgen.
Achtung!
Die Trennungsvorrichtungen müssen gemäß den inländi-
schen Einbauvorschriften im Stromnetz vorgesehen sein.
AUTOMATISCHE BELEUCHTUNG DES
TASSENROSTS
Beim Einschalten des Gerätes beleuchten die LEDs (A6) automatisch den
Kaffeeauslauf und den Tassenrost. Die LEDs bleiben bis zum Ausschalten
des Gerätes eingeschaltet. Während der Ausgabe von Kaffe, Dampf und
Heißwasser schaltet sich das Kühlgebläse ein. Nach dem Beenden der Funktion bleibt das Kühlgebläse am Gerät eingeschaltet und verhindert so die
Bildung von Kondenswasser im Möbelstück. Nach einigen Minuten schaltet sich das Gebläse automatisch aus.
Wichtiger Hinweis:
Das Gerät beendet diese Funktion auch, falls es
mittels der Taste (A21) (Abb. 1) ausgeschaltet wird.
Achtung!
Die Lichter nicht direkt anschauen oder nicht mit Ver-
wendung eines optischen Instruments.
8
Page 5
45 mm
45 mm
45 mm
45 mm
450
850 mm
500 mm
550 mm Min
560 mm
200 cm
2
455 mm
595 mm
21 mm
361 mm
528 mm
372 mm
15 mm
200 cm
2
45 mm
45 mm
45 mm
45 mm
EINBAU
Überprüfen Sie die für die korrekte Installation des Elektrogerätes erforderlichen Mindestmaße.
Die Kaffeemaschine muss in eine Einbausäule eingebaut werden, die mit
herkömmlichen Halterungsbügeln fest an der Wand zu befestigen ist.
Achtung:
• Wichtig: Für jeden Installations- und Wartungseingriff unbedingt das
Gerät vom Stromnetz trennen.
• Die mit dem Gerät direkt in Berührung kommenden Küchenmöbel müssen hitzebeständig sein (mind. 65°C).
• Zur Gewährleistung einer korrekten Lüftung bitte an der Rückwand des
Möbels eine Öffnung lassen (siehe Abmessungen in der Abbildung).
9
Page 6
x 16 x 2
approx. 350mm
x 1
x 4
x 4
560 + 1 mm
Die Schienen, wie in der Abbildung gezeigt, auf den Seitenflächen des Möbels positionieren.
Die Schienen mit den entsprechenden mitgelieferten Schrauben befestigen
und dann vollständig herausziehen.
Falls die Kaffeemaschine über einer „Wärmeschublade“ eingebaut werden
sollte, verwenden Sie bitte die Oberseite der Schublade als Bezug zur Positionierung der Schrauben. In diesem Fall ist die Auflageplatte nicht vorhanden.
Das Netzkabel mit dem entsprechenden Clip befestigen, um zu verhindern,
dass sich das Kabel beim Ein- oder Ausstecken des Gerätes verwickelt.
Das Netzkabel muss ausreichend lang sein, damit das Gerät zum Auffüllen
des Kaffeebohnenbehälters problemlos aus dem Möbel herausgezogen
werden kann.
Der Erdanschluss muss vorschriftsmäßig vorgenommen
werden. Der elektrische Anschluss ist von einem Fachelektriker gemäß
den Anweisungen des Herstellers und den vor Ort geltenden
Gesetzesvorschriften vorzunehmen.
Die Steckdose muss erreichbar
sein.
Das Gerät auf die Schienen positionieren, wobei sicherzustellen ist, dass
die Stifte richtig in ihren Aufnahmen sitzen, und mit den mitgelieferten
Schrauben befestigen.
Bei Korrekturen der Ausrichtung des Gerätes sind die mitgelieferten Abstandhalter unter oder seitlich der Halterung zu positionieren.
10
Page 7
ERSTE INBETRIEBNAHME DES GERÄTES
• Die Kaffeemaschine wurde werkseitig unter Verwendung von Kaffee ge-
prüft, sodass es vollkommen normal ist, wenn einige Spuren von Kaffeepulver im Mahlwerk verblieben sind. Es wird jedenfalls garantiert,
dass diese Maschine neu ist.
• Wir empfehlen Ihnen, die Wasserhärte so bald wie möglich je nach in-
dividuellem Bedarf einzustellen, indem Sie, wie im Kap. "Programmierung der Wasserhärte" beschrieben, vorgehen.
1. Das Gerät an das Stromnetz anschließen und den Hauptschalter ON/OFF
(A19) drücken.

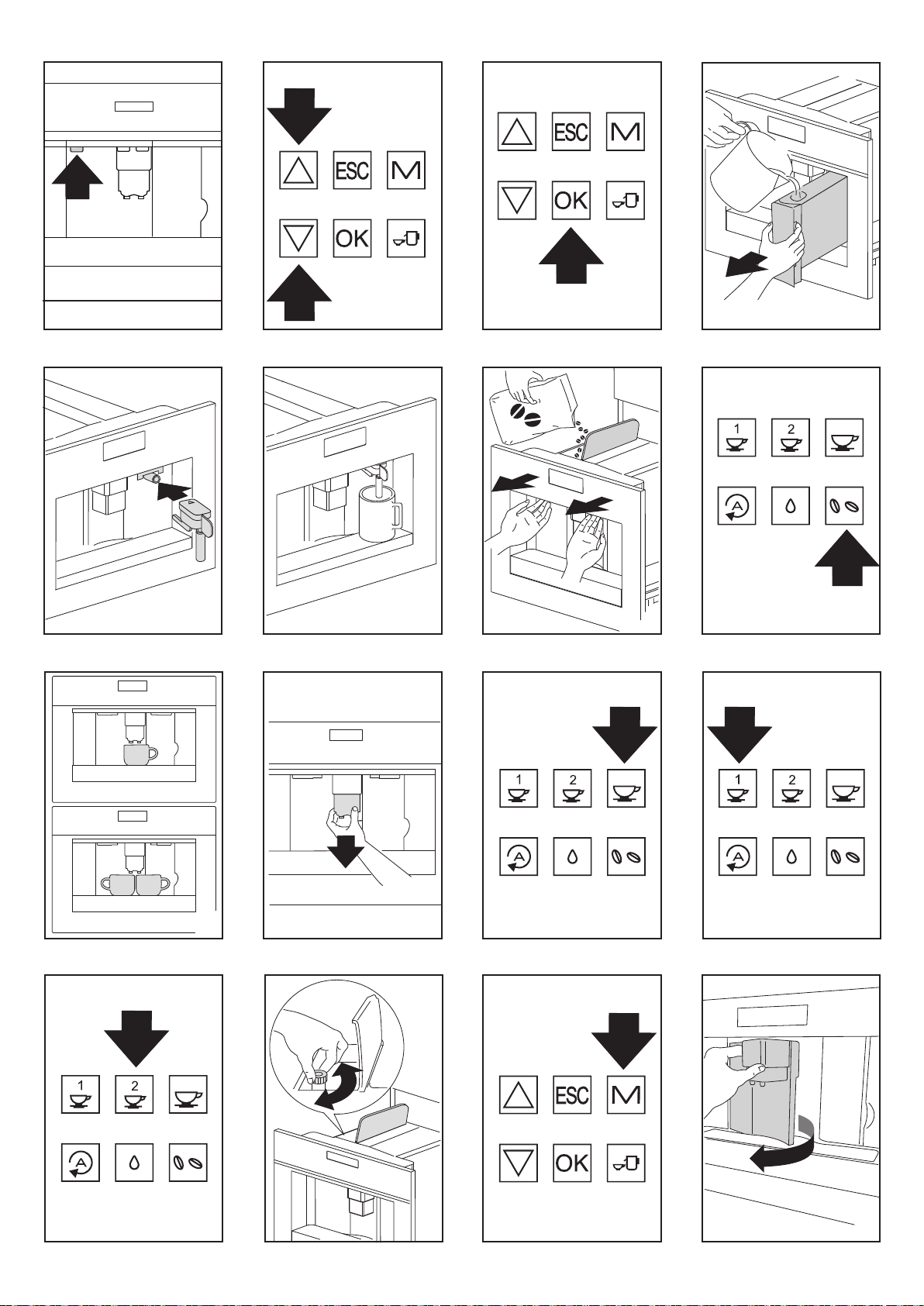

2. Gewünschte Sprache einstellen. Zur Einstellung der Sprache die Sym-
bole und (C8 und C11) bis zur gewünschten Sprache verwenden
(Abb. 2). „OK DRÜCKEN UM DEUTSCH ZU WÄHLEN“ mindestens 3
Sekunden lang das Symbol OK (C12) (Abb. 3) gedrückt halten, bis folgende Meldung erscheint: „DEUTSCH SPRACHE“. Wird eine nicht gewünschte Sprache ausgewählt, den im Kap. „Spracheinstellung“
beschriebenen Anweisungen folgen. Sollte Ihre Sprache nicht verfügbar sein, wählen Sie bitte eine der im Display aufgeführten Sprachen.
In den Anweisungen wird die englische Sprache als Beispiel genommen. Danach mit den auf dem Display angezeigten Anweisungen fortfahren
3. Nach 5 Sekunden zeigt die Maschine die Meldung „TANK AUFFÜLLEN!“
an: Zum Füllen des Wassertanks diesen herausnehmen (Abb. 4), ausspülen und bis zur Markierungslinie MAX mit frischem Wasser füllen.
Den Wassertank wieder einsetzen, indem Sie ihn fest nach unten drücken.
4. Danach eine Tasse unter den Heißwasserauslauf stellen (Abb. 3).
(Wenn der Wasserauslauf nicht eingesetzt ist, erscheint die Anzeige
„WASSERAUSLAUF EINSETZEN!”. Folglich wie in Abbildung 4 gezeigt
einhaken. Die Kaffeemaschine zeigt nun die Meldung „HEISSWASSER
OK DRÜCKEN“ an. Symbol OK (C12) (Abb. 3) drücken und nach wenigen Sekunden tritt ein wenig Wasser aus dem Auslauf aus. (Die Wasserausgabe wird automatisch gestoppt).
5. Die Maschine zeigt die Meldung „GERÄT SCHALTET AUS…BITTTE
WARTEN...“ an und schaltet sich aus.
6. Das Gerät nach außen herausziehen und darauf achten es an den entsprechenden Griffen zu fassen und (Abb. 7); den Deckel öffnen und
den Kaffeebohnenbehälter mit Kaffeebohnen füllen, danach den Deckel
schließen und das Gerät in das Fach hinein schieben.
Nun ist die Maschine für den normalen Gebrauch betriebsbereit.
Achtung!
Zum Vermeiden von Betriebsstörungen niemals vorgemahlenen oder gefriergetrockneten Kaffee, karamellisierte Bohnen sowie
Gegenstände, die die Kaffeemaschine beschädigen könnten, einfüllen.
Wichtiger Hinweis:
Damit die Maschine beginnt, ein gutes Resultat zu erzielen, müssen bei der ersten Inbetriebnahme 4-5 Kaffees und
4-5 Cappuccinos zubereitet werden.
Wichtiger Hinweis:
ABei jedem Einschalten durch den Hauptschalter ON/OFF (A19) startet das Gerät die SELBSTDIAGNOSE-Funktion und
schaltet sich danach aus. Zum erneuten Einschalten des Gerätes die Einschalt-/Stand-by-Taste (A21) (Abb. 1) drücken.
Einsetzen des Filters
Einige Modelle sind mit einem Wasserenthärterfilter ausgestattet, der hilft,
die Qualität des verwendeten Wassers zu verbessern und dadurch gleichzeitig die Lebensdauer des Gerätes zu verlängern. Zum Einsetzen des Filters wie folgt vorgehen:
1. Den Filter (B9) aus der Packung nehmen.
2. Den Kursor des Kalenders verschieben (siehe Abb. 30), damit die Ge-
brauchsmonate angezeigt werden
Wichtiger Hinweis:
Der Filter hat eine Lebensdauer von zwei Monaten bei normalem Gebrauch des Gerätes; bei nicht erfolgtem Gebrauch
mit eingesetztem Filter dauert er max.3 Wochen.
3. Den Tank bis zum abgebildeten
Füllstand mit etwas Wasser füllen:
4. Den Filter in den Wassertank einsetzen und fest nach unten drücken, bis
er den Boden des Tanks berührt (siehe Abb. 30).
5. Den Wassertank füllen, in die Maschine einsetzen und den Heißwasserauslauf (B7) (Abb. 5) einsetzen.
6. Stellen Sie ein Gefäß unter den Auslauf (Abb. 6) (Fassungsvermögen:
min. 100 ml).
Wichtiger Hinweis:
Wenn man den Filter einsetzt muss dies den
Gerät übermittelt werden, indem wie folgt vorgegangen wird:
7. Zum Zugriff auf das Menü das Symbol M (C10) (Abb. 15) drücken.
8. Die Symbole (C8 und C11) drücken, bis auf dem Display die
Schrift "FILTER EINSETZEN*“ angezeigt wird.
9. Das Symbol OK (C12) drücken.
10. Auf dem Display erscheint die Schrift "FILTER EINSETZEN BESTÄTIGEN SIE BITTE".
11. Das Symbol OK (C12) zur Bestätigung der Auswahl (oder ESC (B9) um
den Vorgang abzubrechen) drücken: Auf dem Display erscheint die Nachricht „HEISSWASSER OK DRÜCKEN“.
12. Das Symbol OK (C12) drücken: Das Gerät beginnt mit der Heißwasserausgabe und das Display zeigt die Meldung „BITTE WARTEN..." an.
Nach erfolgter Ausgabe zeigt das Gerät wieder automatisch die eingegebenen Basisbetriebsarten an.
Wichtiger Hinweis:
Die Maschine kann das Kommando zur Wiederholung des Vorgangs mehrmals anzeigen; solange, bis die Luft aus dem
Wasserkreislauf vollständig entfernt wurde.
Auswechseln des Filters („Wasserfilter auf Null
stellen")
Bei Anzeige der Meldung „FILTER AUSWECHSELN“ oder nach Ablauf der
zwei Monate Lebensdauer (siehe Kalender) muss der Filter ausgewechselt
werden:
1. Den verbrauchten Filter herausnehmen.
2. Den neuen Filter aus der Packung nehmen.
3. Den Kursor des Kalenders verschieben (siehe Abb. 30), um die Ge-
brauchsmonate anzuzeigen (der Filter hat eine Lebensdauer von zwei
Monaten).
4. Den Filter in den Wassertank einsetzen und fest nach unten drücken, bis
er den Boden des Tanks berührt (siehe Abb. 30).
5. Den Wassertank füllen, in die Maschine einsetzen und den Heißwasse-
rauslauf B7) (Abb. 5) einsetzen.
6. Stellen Sie ein Gefäß unter den Auslauf (Fassungsvermögen: min. 100
ml).
7. Zum Zugriff auf das Menü das Symbol M (C10) drücken.
8. Die Symbole (C8 und C11) drücken, bis auf dem Display die
Schrift "FILTER RÜCKSETZEN“ angezeigt wird.
9. Das Symbol OK (C12) drücken.
10. Auf dem Display erscheint die Schrift "FILTER RÜCKSETZEN BESTÄTI-
GEN SIE BITTE".
11. Das Symbol OK (C12) zur Bestätigung der Auswahl (oder ESC (C9) um
den Vorgang abzubrechen) drücken. Auf dem Display erscheint die Nachricht „HEISSWASSER OK DRÜCKEN“.
12. Das Symbol OK (C12) drücken: Das Gerät beginnt mit der Heißwasse-
rausgabe und das Display zeigt die Meldung „BITTE WARTEN..." an.
Nach erfolgter Ausgabe zeigt das Gerät wieder automatisch die eingegebenen Basisbetriebsarten an.
Entfernen des Filters
Wenn Sie das Gerät ohne den Filter verwenden möchten, müssen Sie diesen
herausnehmen und mitteilen, dass er entfernt wurde; hierzu wie folgt vorgehen:
1. Zum Zugriff auf das Menü das Symbol M (C10) drücken.
2. Die Symbole (C8 und C11) drücken, bis auf dem Display die Schrift
"FILTER EINSETZEN“ angezeigt wird.
3. Das Symbol OK (C12) drücken. Das Display zeigt die Meldung "FILTER EIN-
SETZEN BESTÄTIGEN SIE BITTE" an.
4. Zum Zugriff auf das Menü das Symbol M (C10) drücken.
5. Auf dem Display erscheint die Schrift "FILTER EINSETZEN".
6. Zum Verlassen des Menüs das Symbol (C10) oder das Symbol ESC (B9)
11
Page 8
drücken. Das Gerät zeigt automatisch wieder die eingegebenen Basisbetriebsarten an.
Wichtiger Hinweis:
Ausschließlich vom Hersteller empfohlene Filter verwenden. Die Verwendung von ungeeigneten Filtern kann Schäden
am Gerät verursachen.
EINSCHALTEN UND VORHEIZEN
Bei jedem Einschalten des Gerätes wird ein automatischer Vorheiz- und
Spülvorgang durchgeführt, der nicht unterbrochen werden kann.
Das Gerät ist erst nach erfolgter Durchführung dieses Zyklus betriebsbereit.
Verbrennungsgefahr!
Während des Spülvorgangs tritt aus dem
Kaffeeauslauf ein wenig Heißwasser heraus.
Zum Einschalten des Gerätes die Einschalt-/Stand-by-Taste (A21) (Abb. 1)
drücken: Auf dem Display erscheint die Meldung „GERÄT HEIZT... BITTE
WARTEN“. Nach Abschluss des Aufheizvorgangs zeigt das Gerät eine weitere Meldung an: “GERÄT SPÜLT”. Das Gerät ist auf Temperatur, wenn auf
dem Display die folgende Meldung erscheint „MITTLERE TASSE NORMALES
AROMA“. Wenn kein Symbol gedrückt wird, erscheint nach ca. 2 Minuten
die Uhrzeit (falls eingestellt) (siehe Abschnitt „Einstellung der Uhr“) auf dem
Display. Sollte keine Uhrzeit eingestellt worden sein zeigt die Maschine die zuletzt eingestellten Funktionen an. Durch Drücken eines beliebigen Symbols erscheint die Nachricht „MITTLERE TASSE NORMALES AROMA“; die Maschine
ist erneut betriebsbereit für die Kaffeeausgabe.
KAFFEEZUBEREITUNG (MIT
KAFFEEBOHNEN)
1. Die Kaffeemaschine ist werkseitig für die Ausgabe von Kaffee mit nor-
malem Aroma eingestellt. Es kann Kaffee mit extra mildem, mildem,
normalem, kräftigem oder extra kräftigem Aroma bezogen werden und
mit der Möglichkeit des vorgemahlenen Kaffees Zur Auswahl des gewünschten Aromas das Symbol (C7) mehrmals drücken (Abb. 8):
Das gewünschte Kaffeearoma wird auf dem Display angezeigt.
2. Unter die Ausgüsse des Kaffeeauslaufs entweder eine Tasse für 1 Kaffee (Abb. 9) oder zwei Tassen für 2 Kaffees stellen. Um eine besonders
gute Crema zu erzielen, den Kaffeeauslauf so weit wie möglich den Tassen nähern, indem Sie ihn absenken (Abb. 10).
3. Symbol (C4) (Abb. 11) zur Auswahl der gewünschten Kaffeesorte
drücken: Espresso, kleine Tasse, mittlere Tasse, große Tasse, Mug. Das
Symbol (C2) (Abb. 12) drücken, für die Zubereitung von einem Kaffee oder das Symbol (C3) (Abb. 13), wenn sie 2 Kaffees wünschen. Wenn Sie die von der Kaffeemaschine automatisch in die Tasse
ausgegebene Kaffeemenge ändern möchten, bitte wie im folgenden Kapitel beschrieben vorgehen. Nun beginnt die Kaffeemaschine die Kaffeebohnen zu mahlen, und es erfolgt die Kaffeeausgabe in die Tasse.
Sobald die voreingestellte Kaffeemenge ausgegeben worden ist, unterbricht die Kaffeemaschine automatisch die Ausgabe und wirft den Kaffeesatz in den Kaffeesatzbehälter.
4. Nach einigen Sekunden ist die Maschine erneut betriebsbereit.
5. Zum Ausschalten der Kaffeemaschine, die Einschalt-/Stand-by-Taste
(A21) (Abb. 1)drücken. (Bevor die Kaffeemaschine sich ausschaltet,
führt sie automatisch einen Spülvorgang durch: Passen Sie auf, dass
Sie sich nicht verbrühen).
HINWEIS 1: Wenn der Kaffee tröpfchenweise oder überhaupt nicht austritt:
siehe Kap. „Einstellung des Mahlwerks“.
HINWEIS 2: Wenn der Kaffee zu schnell heraustritt und die Crema nicht
zufriedenstellend ist: siehe Kap. „Einstellung des Mahlwerks“.
HINWEIS 3: Tipps für die Ausgabe eines heißeren Kaffees:
• Wenn Sie sofort nach Einschalten der Kaffeemaschine eine kleine Tasse
(weniger als 60cc) beziehen möchten, zum Vorwärmen der Tassen das
heiße Wasser des Spülvorgangs verwenden.
• Sollten hingegen seit der letzten Kaffeezubereitung mehr als 2/3 Minuten vergangen sein, muss vor der Zubereitung eines weiteren Kaffees
die Brüheinheit vorgewärmt werden, indem Sie das Symbol (C5)
drücken. Lassen Sie dann das Wasser in die darunter stehende Ab-
tropfschale laufen. Sie können dieses Wasser auch zum Vorwärmen
der Tasse, die Sie für den Kaffee benutzen, verwenden (danach ausschütten).
• Nicht zu dicke Tassen verwenden, es sei denn sie werden vorgewärmt,
da sie sonst zu viel Wärme absorbieren.
• Stets vorgewärmte Tassen verwenden, indem Sie diese mit warmem
Wasser ausspülen.
HINWEIS 4: Während die Maschine Kaffe macht kann die Ausgabe jederzeit
gestoppt werden, indem das Symbol (C2) oder das zuvor ausgewählte
Symbol (C3) gedrückt wird.
HINWEIS 5 : Wenn Sie nach abgeschlossener Kaffeeausgabe mehr Kaffee
in der Tasse haben möchten, einfach das vorab gewählte Symbol innerhalb
von 3 Sekunden nach abgeschlossener Kaffeeausgabe gedrückt halten.
HINWEIS 6: Wenn das Display die Meldung anzeigt: „TANK AUFFÜLLEN!“,
ist es erforderlich, den Wassertank zu füllen, da die Kaffeemaschine sonst
keinen Kaffee ausgibt.
(Es ist vollkommen normal, dass, wenn die Meldung angezeigt wird, sich
noch etwas Wasser im Tank befindet).
HINWEIS 7: Nach 14 einzeln (oder 7 paarweise) zubereiteten Kaffees zeigt
die Kaffeemaschine folgende Meldung an: „KAFFEESATZBEHÄLTER LEEREN“. Zur Reinigung die Serviceklappe auf der Vorderseite durch Ziehen
der Kaffeeausgabe (Abb. 16)öffnen, dann die Abtropfschale entnehmen
(Abb. 17), leeren und reinigen
Zur Reinigung stets die Abtropfschale vollständig herausziehen.
Achtung!
Immer dann wenn die Abtropfschale herausgezogen wird,
MUSS auch der Kaffeesatzbehälter geleert werden. Wird dieser Vorgang
nicht durchgeführt, kann dies eine Verstopfung der Kaffeemaschine bewirken.
HINWEIS 8: Während der Kaffeeausgabe niemals den Wassertank herausnehmen. Falls dieser herausgenommen werden sollte, kann die Kaffeemaschine keinen Kaffee mehr zubereiten und zeigt folgende Meldung an:
"PULVER ZU FEIN MAHLGRAD EINSTELLEN" im Wechsel mit WASSERAUSLAUF EINSETZEN+OK DRÜCKEN. Zur Wiederinbetriebsetzung der Kaffeemaschine muss der Wasserauslauf eingesetzt werden, falls dieser nicht
eingesetzt sein sollte (Abb. 5), das Symbol OK (C12) drücken und für einige
Sekunden Wasser aus dem Auslauf laufen lassen.
Wichtiger Hinweis:
Die Maschine kann das Kommando zur Wiederholung des Vorgangs mehrmals anzeigen; solange, bis die Luft aus dem
Wasserkreislauf vollständig entfernt wurde.
Wichtiger Hinweis:
Wenn der oben beschriebene Vorgang nicht korrekt ausgeführt oder die Maschine ausgeschaltet wird, kann das Display erneut die eingegebenen Basismodalitäten anzeigen, auch wenn das Problem
effektiv noch besteht.
ÄNDERUNG DER KAFFEEMENGE IN DER
TASSE
Die Kaffeemaschine wurde werkseitig für die automatische Ausgabe der
folgenden Kaffeemengen voreingestellt:
• Espresso
• Kleine Tasse
• Mittlere Tasse
12
Page 9
• Große Tasse
• Mug
Zur Änderung der Kaffeemenge wie folgt vorgehen:
• Zum Zugriff auf das Menü das Symbol M (C10) drücken (Abb. 15),
dann die Symbole (C8) und (C11) (Abb. 2) bis zur Meldung
„KAFFEEPROGRAMM“ drücken.
• Das Symbol OK (C12) drücken. Das Display zeigt die Meldung „PROGRAMM FÜR ESPRESSO" an.
• Die Symbole (C8) und (C11) für die Änderung des gewünschten
Kaffees drücken.
• Das Symbol OK (C12) zur Bestätigung des gewünschten Kaffees drücken.
• Die Symbole (C8) und (C11) benutzen, um die gewünschte Kaffeemenge zu ändern. Die laufende Balkenanzeige gibt die gewählte Kaffeemenge an.
• Zur Bestätigung erneut das Symbol OK (C12) drücken (oder das Symbol ESC (C9) (Abb. 18), um den Vorgang abzubrechen).
• Zum Verlassen des Menüs das Symbol ESC(C9) drücken.
Jetzt ist die Maschine mit den neuen Angaben programmiert und betriebsbereit.
EINSTELLUNG DES MAHLWERKS
Das Mahlwerk muss nicht eingestellte werden, zumindest nicht am Anfang,
weil es werkseitig schon so voreingestellt worden ist, dass eine korrekte
Kaffeeausgabe stattfindet. Falls die Kaffeeausgabe dennoch zu schnell oder
zu langsam (tröpfchenweise) erfolgen sollte, muss dies durch den Drehknopf zur Einstellung des Mahlgrads (Abb. 14) korrigiert werden.
Achtung!
Der Drehknopf zur Einstellung des Mahlgrads darf nur
bei laufendem Mahlwerk gedreht werden.
Um eine langsamere Kaffeeausgabe und eine bessere Crema zu erzielen, den Drehknopf um eine Position nach links drehen (=der Kaffee wird feiner
gemahlen). Um eine schnellere Kaffeeausgabe
(nicht tröpfchenweise) zu erzielen, den Drehknopf
um eine Position nach rechts drehen (= der Kaffee
wird grober gemahlen).
ZUBEREITUNG VON ESPRESSOKAFFEE
MIT VORGEMAHLENEM KAFFEE (ANSTATT
DER BOHNEN)
• Das Symbol (C7) (Abb. 20) mehrmals drücken, bis zur Auswahl
der Funktion „vorgemahlener Kaffee“
• Das Gerät an den entsprechenden Griffen fassen und nach außen herausziehen (Abb. 7).
• Den Deckel in der Mitte anheben, in den Einfüllschacht einen Messlöffel vorgemahlenen Kaffee geben (Abb. 19), Gerät in das Fach hinein
schieben und wie im Kap. „Kaffeezubereitung (mit Kaffeebohnen)" beschrieben fortfahren.
Merke: Es kann jeweils nur ein Kaffee ausgegeben werden, wenn das
Symbol (C2) einmal gedrückt wird.
• Wenn Sie nach erfolgter Kaffeezubereitung mit vorgemahlenem Kaffeepulver einen Kaffee mit Kaffeebohnen zubereiten möchten, muss die
Funktion „vorgemahlener Kaffee“ durch erneutes Drücken des Symbols
(C7) deaktiviert werden und das Mahlwerk wird wieder zur Fun-
ktion zugelassen.
HINWEIS 1: Den vorgemahlenen Kaffee niemals bei ausgeschalteter Kaffeemaschine einfüllen, um zu vermeiden, dass er sich im Innern der Maschine ausbreitet.
HINWEIS 2: Niemals mehr als 1 Messlöffel einfüllen, da die Maschine sonst
keinen Kaffee zubereitet und der vorgemahlene Kaffee sonst in der Maschine
verloren geht und sie verschmutzt oder die Ausgabe tröpfchenweise erfolgen
wird.
HINWEIS 3: Nur den mitgelieferten Messlöffel benutzen.
HINWEIS 4: Ausschließlich für Espressomaschinen geeignetes vorgemahlenes
Kaffeepulver in den Einfüllschacht geben: Niemals Kaffeebohnen, vorgemahlenen, gefriergetrockneten Kaffee oder andere Materialien einfüllen, die die
Kaffeemaschine beschädigen könnten.
HINWEIS 5: Falls beim Einfüllen von mehr als einem Messlöffel vorgemahlenes Kaffeepulver der Einfüllschacht verstopfen sollte, den Kaffee mit einem
Messer nach unten schieben (Abb. 21), dann die Brüheinheit entnehmen und
zusammen mit der Kaffeemaschine, wie im Kap. „Reinigung der Brüheinheit“
beschrieben, reinigen.
HEISSWASSERAUSGABE
• Stets kontrollieren, dass die Kaffeemaschine betriebsbereit ist.
• Sicherstellen, dass der Wasserauslauf in die Düse eingehakt ist (Abb.
5).
• Einen Behälter unter den Wasserauslauf stellen (Abb. 6).
• Das Symbol (C6) (Abb. 20) drücken. Die Kaffeemaschine zeigt die
Meldung „HEISSWASSER OK DRÜCKEN“ an.
• Das Symbol OK (C12) drücken, das Heißwasser tritt aus dem Auslauf
und füllt den darunter stehenden Behälter. (Nicht länger als 2 Minuten
am Stück heißes Wasser beziehen).
• Zur Unterbrechung das Symbol (C6) oder das Symbol ESC (C9)
drücken. Die Maschine bricht die Ausgabe ab, sobald die eingestellte
Menge erreicht ist.
ÄNDERUNG DER HEISSWASSERMENGE
Die Kaffeemaschine wurde werksseitig für die automatische Abgabe von
ca. 150ml Heißwasser eingestellt. Wenn Sie diese Mengen ändern möchten,
gehen Sie bitte wie folgt vor:
• Einen Behälter unter den Wasserauslauf stellen (Abb. 6).
• Zum Zugriff auf das Menü das Symbol M (C10) drücken (Abb. 15) oder
dann die Symbole (C8) und (C11) (Abb. 2) bis zur Meldung
„PROGRAMM WASSER“ drücken.
• Zur Bestätigung das Symbol OK (C12) drücken.
• Die gewünschte Wassermenge durch Drücken der Symbole (C8)
und (C11) auswählen. Die laufende Balkenanzeige gibt die gewählte
Kaffeemenge an.
• Zur Bestätigung erneut das Symbol OK (C12) drücken (oder das Symbol ESC (C9) (Abb. 18), um den Vorgang abzubrechen).
• Zum Verlassen des Menüs das Symbol ESC(C9) drücken.
• Jetzt ist die Maschine mit den neuen Angaben programmiert und betriebsbereit.
ZUBEREITUNG VON CAPPUCCINO
Wichtiger Hinweis:
Die gewünschte Kaffeemenge für die Cappuccinozubereitung muss in der Funktion des Menüs „PROG. FÜR CAPPUCCINO“ eingestellt werden.
• Durch Drücken der Taste (C7) (Abb. 20) das für die Cappucci-
nozubereitung gewünschte Kaffeearoma auswählen.
• Den Deckel des Milchbehälters abnehmen.
• Den Behälter mit ca. 100 ml Milch pro Cappuccino, den Sie zubereiten
möchten, füllen (Abb. 23). Dabei nicht die auf dem Behälter eingeprägte
Markierungslinie MAX (entspricht etwa 750 ml) überschreiten.
Vorzugsweise sollte vollentrahmte bzw. teilentrahmte Milch mit Kühlschranktemperatur (etwa 5°C) verwendet werden.
• Achten Sie darauf, dass das Ansaugrohr richtig in den Gummistopfen
eingefügt ist (Abb. 24), dann den Deckel wieder auf den Milchbehälter
setzen.
• Den Cursor des Milchaufschäumers (B1) zwischen die auf dem Deckel
des Milchbehälters eingeprägte Schrift CAPPUCCINO und CAFFELATTE
stellen. Die Qualität des Milchschaums kann eingestellt werden: Durch
Verschieben des Cursors zur Schrift CAFFELATTE erhalten Sie einen festeren Schaum. Durch Verschieben des Cursors zur Schrift CAPPUCCINO erhalten Sie hingegen einen weniger dicken Schaum.
• Den Heißwasserauslauf herausnehmen (Abb.6) und den Milchbehälter
in die Düse einhaken (Abb. 25).
13
Page 10
• Das Milchabgaberohr, wie in Abb. 26 dargestellt, verschieben und eine
ausreichend große Tasse unter die Ausgüsse des Kaffeeauslaufs und
unter das Milchabgaberohr stellen.
• Das Symbol (C13) drücken. Nun erscheint die Meldung:
"CAPPUCCINO... " und nach einigen Sekunden tritt der Milchschaum
aus dem Milchabgaberohr und füllt die darunter stehende Tasse. (Die
Milchausgabe wird automatisch gestoppt).
• Die Maschine beginnt mit der Kaffeeausgabe.
• Jetzt ist der Cappuccino fertig: Zuckern Sie nach Belieben und bestreuen Sie den Schaum, wenn Sie mögen, mit etwas Kakaopulver.
HINWEIS 1: Während der Cappuccinozubereitung kann die Ausgabe des
Milchschaums oder des Kaffees durch Drücken des Symbols (C13) unterbrochen werden.
HINWEIS 2: Falls der Behälter sich während der Ausgabe des Milchschaums
vollständig leert, aushaken und Milch hinzufügen. Dann wieder einhaken
und das Symbol (C13) für die erneute Ausgabe eines Cappuccinos
drücken.
HINWEIS 3: Zur Gewährleistung einer kompletten Reinigung und Hygiene
des Milchaufschäumers sind die internen Leitungen des Milchbehälterdeckels nach jeder Cappuccinozubereitung wie folgt zu reinigen: Auf dem Display blinkt die Meldung „CLEAN DRÜCKEN“:
• Stellen Sie einen Behälter unter das Milchabgaberohr (Abb. 26).
• Die Taste CLEAN (B3) auf dem Milchbehälterdeckel mindestens 8 Sekunden lang gedrückt halten (Abb. 26), um den Reinigungsvorgang zu
starten. Nun erscheint die Meldung: “REINIGEN“.
Nach Beendigung der Reinigung den Milchbehälter aushaken und wieder in den Kühlschrank stellen. Es ist nicht empfehlenswert, die Milch
länger als 15 Minuten außerhalb des Kühlschranks aufzubewahren.
HINWEIS 4: Wenn Sie die von der Kaffeemaschine automatisch in die Tasse
ausgegebene Kaffee- oder Milchschaummenge ändern möchten, bitte wie
im Kapitel „Änderung der Kaffee- und Milchmenge für Cappuccino“ beschrieben vorgehen.
ÄNDERUNG DER MILCH- UND
KAFFEEMENGE FÜR DEN CAPPUCCINO
Die Kaffeemaschine wurde werkseitig für die automatische Ausgabe eines
Standard-Cappuccinos voreingestellt. Wenn Sie diese Mengen ändern möchten, gehen Sie bitte wie folgt vor:
Milchmenge ändern
• Den Milchbehälter bis zu der auf dem Behälter eingeprägten Markierungslinie Max. füllen;
• Zum Zugriff auf das Menü das Symbol M (C10) drücken (Abb. 15), oder
dann die Symbole (C8) und (C11) (Abb. 2) bis zur Meldung
„PROG. FÜR CAPPUCCINO“ drücken.
• Zur Bestätigung das Symbol OK (C12) drücken. Das Display zeigt die
Meldung „PROG. FÜR MILCH".
• Das Symbol OK (C12) erneut drücken.
• Die gewünschte Milchmenge durch Drücken der Symbole (C8)
und (C11) auswählen. Die laufende Balkenanzeige zeigt die gewählte
Milchmenge an.
• Zur Bestätigung erneut das Symbol OK (C12) drücken (oder das Symbol ESC (C9) (Abb. 18), um den Vorgang abzubrechen).
• Zum Verlassen des Menüs das Symbol ESC (C9) drücken.
Kaffeemenge ändern
• Zum Zugriff auf das Menü das Symbol M (C10) drücken (Abb. 15), oder
dann die Symbole (C8) und (C11) (Abb. 2) bis zur Meldung
„PROG. FÜR CAPPUCCINO“ drücken.
• Das Symbol OK (C12) zur Bestätigung drücken und dann die Symbole
(C8) und (C11) (Abb. 2) drücken, bis die Meldung KAFFEE F.
CAPPUCCINO erscheint.
• Das Symbol OK (C12) erneut drücken.
• Die gewünschte Kaffeemenge durch Drücken der Symbole (C8)
und (C11) auswählen. Die laufende Balkenanzeige gibt die gewählte
Kaffeemenge an.
• Zur Bestätigung erneut das Symbol OK (C12) drücken (oder das Sym-
bol ESC (C9) (Abb. 18), um den Vorgang abzubrechen).
• Zum Verlassen des Menüs das Symbol ESC (B9) drücken.
REINIGUNG UND WARTUNG
Gefahr!
Vor jedem Reinigungseingriff muss die Kaffeemaschine
durch Drücken des Hauptschalters ON/OFF (A19) ausgeschaltet und vom
Stromnetz getrennt sein. Das Gerät niemals ins Wasser tauchen.
Verwenden Sie zur Reinigung der Maschine keine Lösemittel oder scheuernden Reiniger. Es genügt ein feuchtes, weiches Tuch. Alle Bestandteile der Maschine dürfen NIEMALS im Geschirrspüler gereinigt werden, mit Ausnahme
des Milchbehälters.
Reinigung der Kaffeemaschine
Folgende Teile der Kaffeemaschine müssen regelmäßig gereinigt werden:
• Kaffeesatzbehälter (A4),
• Abtropfschale (A11).
• Wassertank (A9).
• Ausläufe des Kaffeeauslaufs (A10).
• Kaffeepulvereinfüllschacht (A17).
• Das Maschineninnere, das nach Öffnen der Serviceklappe (A2) zugän-
glich ist.
• Brüheinheit (A5).
Reinigung des Kaffeesatzbehälters
Sobald auf dem Display die Schrift “KAFFEESATZBEHÄLTER LEEREN“ erscheint, muss dieser entleert und gereinigt werden. Diese Meldung bleibt
angezeigt, bis der Kaffeesatzbehälter geleert wird, und die Maschine kann
keinen Kaffee zubereiten. Zur Reinigung wie folgt vorgehen:

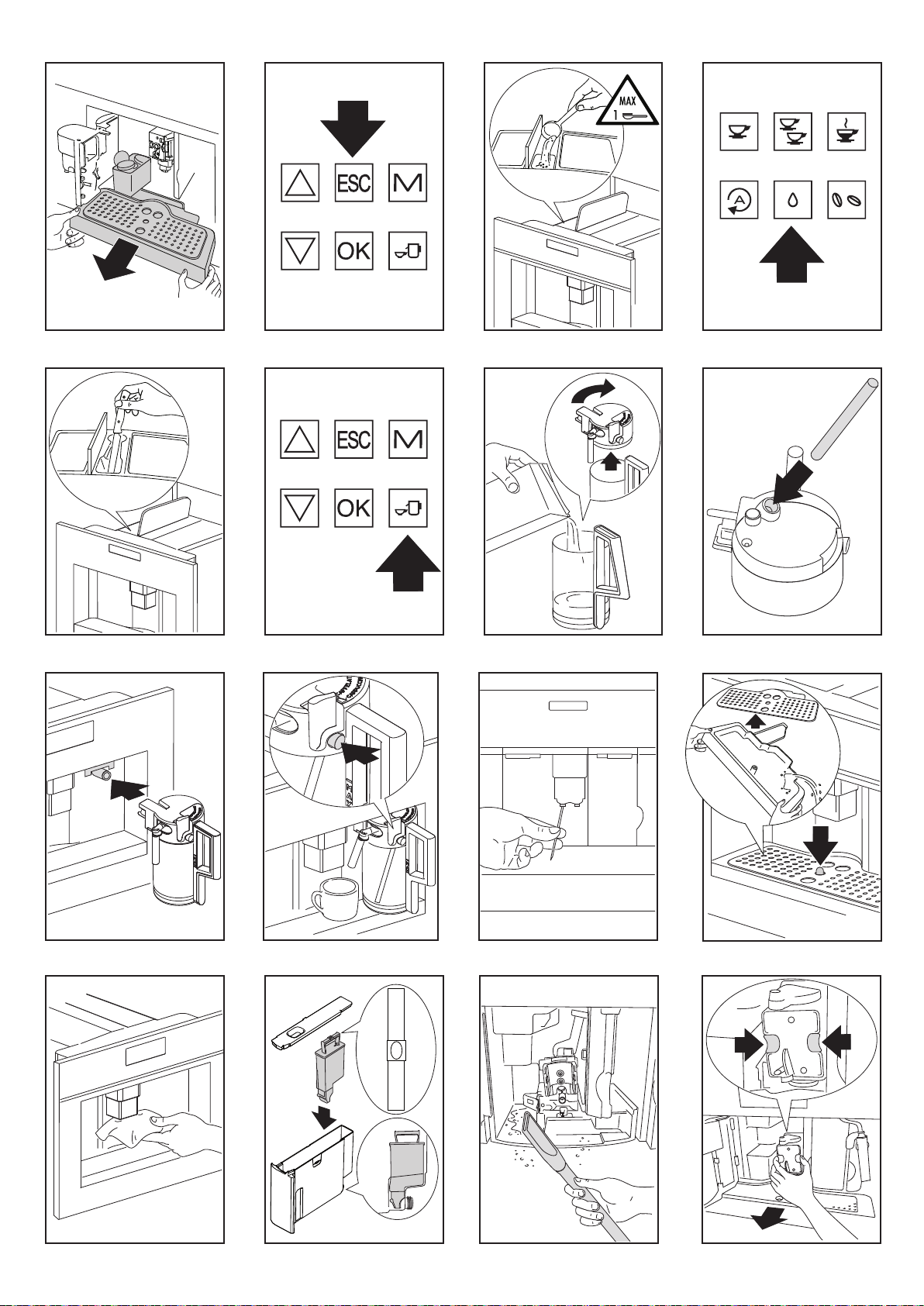

• Die Serviceklappe (A2) auf der Vorderseite (Abb. 16) öffnen, also die
Abtropfschale (A11) (Abb. 17), herausziehen, leeren und reinigen.
• Den Kaffeesatzbehälter leeren und reinigen und darauf achten, dass alle
Reste, die sich auf den Grund abgelagert haben können, entfernt werden.
Achtung!
Beim Herausnehmen der Abtropfschale muss der Kaffeesatzbehälter stets entleert werden, auch wenn er nur wenig gefüllt ist. Wird
dieser Vorgang nicht durchgeführt, kann es vorkommen, dass sich bei den
folgenden Kaffeezubereitungen der Kaffeesatzbehälter zu sehr füllt und die
Kaffeemaschine verstopft.
Reinigung der Abtropfschale
Achtung!
Wenn die Abtropfschale nicht geleert wird, kann das Wasser darin überlaufen und in die Maschine oder neben der Maschine eindringen. Dies kann zu Schäden an der Maschine und dem Möbelstück
führen.
Die Abtropfschale ist mit einem Schwimmer (rot gefärbt) zur Anzeige des
Wasserstandes ausgestattet (Abb. 28). Die Abtropfschale entleeren und reinigen, bevor diese Anzeige aus dem Tassenrost hervortritt. Zum Entfernen
der Abtropfschale:
1. Die Serviceklappe öffnen (A2) (Abb. 16).
2. Die Abtropfschale (A11) und den Kaffeesatzbehälter (A4) herausneh-
men (Abb. 17).
3. Die Abtropfschale und den Kaffeesatzbehälter leeren und reinigen.
4. Die Abtropfschale mit dem Kaffeesatzbehälter wieder einsetzen.
5. Serviceklappe schließen.
14
„Weniger
festen” Schaum
KEINEN Schaum
„Festeren”
Schaum
cursor
Page 11
Reinigung des Wassertanks
1. Den Wassertank (A9) regelmäßig (etwa ein Mal im Monat) mit einem
weichen Tuch und etwas mildem Reinigungsmittel reinigen.
2. Den Wassertank nach der Reinigung vorsichtig ausspülen, um alle
Spülmittelreste zu entfernen.
Reinigung der Ausgüsse des Kaffeeauslaufs
1. Die Ausgüsse des Kaffeeauslaufs mit einem Schwamm oder einem
Tuch (Abb. 29) regelmäßig reinigen.
2. Kontrollieren Sie regelmäßig, dass die Löcher des Kaffeeauslaufs nicht
verstopft sind. Gegebenenfalls die Kaffeeablagerungen mit einem Zahnstocher entfernen (Abb. 27).
Reinigung des Kaffeepulvereinfüllschachts
Kontrollieren Sie regelmäßig (etwa ein Mal im Monat), dass der Kaffeepulvereinfüllschacht nicht verstopft ist (A17). Gegebenenfalls die Kaffeeablagerungen mit einem Messer entfernen (Abb. 21).
Reinigung des Geräteinnenraums
1. Kontrollieren Sie regelmäßig (etwa ein Mal pro Woche), dass das Geräteinnere nicht verschmutzt ist. Gegebenenfalls die Kaffeeablagerungen mit einem Messer und einem Schwamm entfernen.
2. Mit einem Staubsauger alle Rückstände absaugen (Abb. 31).
Reinigung der Brüheinheit
Die Brüheinheit (A5) muss mindestens ein Mal im Monat gereinigt werden.
Achtung!
Die Brüheinheit (A5) darf nicht bei eingeschalteter Kaffeemaschine herausgenommen werden. Versuchen Sie nicht, die Brüheinheit mit Gewalt herauszunehmen, weil dies die Maschine beschädigen
könnte.
1. Sicherstellen, dass die Kaffeemaschine sich korrekt ausgeschaltet hat
(siehe „Ausschaltung”).
2. Die Serviceklappe öffnen (A2) (Abb. 16).
3. Die Abtropfschale (A11) und den Kaffeesatzbehälter herausnehmen
(Abb. 17).
4. Die beiden roten Entriegelungstasten nach innen drücken und glei-
chzeitig die Brüheinheit nach außen herausziehen (Abb. 32).
Achtung!
Die Brüheinheit ohne die Verwendung von Reinigungsmitteln reinigen, da das Innere des Kolbens mit einem Schmiermittel behandelt ist, welches durch das Reinigungsmittel entfernt werden könnte,
was zum Verkleben und dazu führen könnte, dass die Brüheinheit nicht
mehr verwendbar ist.
5. Die Brüheinheit etwa 5 Minuten lang in Wasser eintauchen und danach
abspülen.
6. Die Brüheinheit (A5) nach der Reinigung wieder einsetzen, indem Sie
sie an der Halterung und auf dem unten angebrachten Stift einsetzen;
dann fest auf die Schrift PUSH drücken, bis das Klicken des Einrastens
zu vernehmen ist.
Wichtiger Hinweis:
Wenn die Brüheinheit sich nur schwer einsetzen lässt, muss diese (vor dem Einsetzen) auf die richtige Größe gebracht
werden, und zwar indem Sie die Brüheinheit gleichzeitig von unten und von
oben, wie in der Abbildung dargestellt, fest andrücken.
7. Nach erfolgtem Einsetzen der Brüheinheit ist sicherzustellen, dass die
beiden roten Tasten herausgeschnappt sind.
8. Die Abtropfschale (A11) und den Kaffeesatzbehälter wieder einsetzen.
9. Serviceklappe schließen (A11).
Reinigung des Milchbehälters
Achtung!
Die internen Leitungen des Milchbehälters (B) sind nach
jeder Milchzubereitung zu reinigen. Wenn der Behälter noch Milch enthält,
diesen nach kurzer Zeit in den Kühlschrank stellen. Den Behälter nach jeder
Milchzubereitung, wie unter Hinweis 3 im Kap.„Zubereitung von Cappuccino“ beschrieben, reinigen. Alle Teile können im Geschirrspüler gereinigt
werden, allerdings müssen sie auf der oberen Ablage des Geschirrspülers
positioniert werden.
1. Den Deckel des Milchbehälters im Uhrzeigersinn drehen und herau-
sziehen.
2. Das Abgaberohr und das Ansaugrohr herausziehen.
3. Den Cursor nach außen herausziehen.
4. Sorgfältig alle Bestandteile mit warmem
Wasser und mildem Reinigungsmittel
säubern Es ist besonders darauf zu
achten, dass im Innern der Löcher und im
Röhrchen auf der dünnen Spitze des Cursors keine Milchreste verbleiben.
5. Überprüfen Sie ebenfalls, dass das An-
saugrohr und das Abgaberohr nicht durch
Milchreste verstopft sind.
6. Den Cursor, das Abgaberohr und das Mil-
chansaugrohr wieder einbauen.
7. Den Deckel des Milchbehälters wieder anbringen.
ÄNDERUNG UND EINSTELLUNG DER
MENÜPARAMETER
Wenn die Maschine betriebsbereit ist, können über das Menü folgende Parameter oder Funktionen geändert werden:
• Sprache wählen
• Abschaltzeit
• Uhrzeit einstellen
• Einschaltuhrzeit
• Selbsteinschaltung
• Temperatur
• Wasserhärte
• Kaffeeprogramm
• Progr. für Cappuccino
• Programm Wasser
• Entkalken
• Reset
• Statistik
Stift
Halterung
Abgaberohr
Ansaugrohr
Röhrchen
Cursor
Öffnung
Öffnung
15
Page 12
• Filter einsetzen
• Filter rücksetzen
• Akustisches Warning
Einstellung der Sprache
Wenn Sie die Sprache auf dem Display ändern möchten, bitte wie folgt vorgehen:
• Für den Zugang zum Menü das Symbol M (C10) drücken: Auf dem Display erscheint „SPRACHE WÄHLEN”.
• Das Symbol OK (C12) drücken.
• Die Symbole (C8) und (C11) drücken, bis die Maschine die gewünschte Sprache anzeigt.
• Zur Bestätigung das Symbol OK (C12) drücken.
• Zum Verlassen des Menüs das Symbol ESC (C9) drücken.
Wichtiger Hinweis:
Sollten Sie aus Versehen eine nicht gewünschte
Sprache ausgewählt haben, kann dieser Parameter direkt über das Menü geändert werden:
• Das Symbol M (C10) mindestens 7 Sekunden lang gedrückt halten, bis
die Maschine die verschiedenen Sprachen anzeigt.
• Dann entsprechend den im Kap. „Erste Inbetriebnahme des Gerätes“
beschriebenen Anleitungen die gewünschte Sprache auswählen.
Änderung der Einschaltdauer
Die Kaffeemaschine wurde werkseitig so voreingestellt, dass sie sich nach
30 Minuten ab dem letzten Gebrauch automatisch ausschaltet. Zur Änderung dieses Intervalls (max. 120 Min.) wie folgt vorgehen:
• Das Symbol M (C10) für den Zugriff auf das Menü drücken, dann die
Symbole (C8) und (C11) drücken, bis die Maschine die Mitteilung anzeigt “ABSCHALTZEIT”.
• Zur Bestätigung das Symbol OK (C12) drücken.
• Die Symbole (C8) und (C11) drücken, um die Abschaltzeit fe-
stzulegen (1/2 Stunde, 1 Stunde, 2 Stunden).
• Zur Bestätigung das Symbol OK (C12) drücken.
• Zum Verlassen des Menüs das Symbol ESC (C9) drücken.
Einstellung der Uhr
Das Symbol M (C10) für den Zugriff auf das Menü drücken, dann die Symbole (C8) und (C11) drücken, bis die Maschine die Mitteilung anzeigt “UHRZEIT EINSTELLEN”.
• Das Symbol OK (C12) drücken.
• Für die Einstellung der Stunde die Symbole (C8) und (C11) ver-
wenden und das Symbol OK (C12) zur Bestätigung drücken.
• Für die Einstellung der Minuten die Symbole (C8) und (C11) ver-
wenden und das Symbol OK (C12) zur Bestätigung drücken.
• Zum Verlassen des Menüs das Symbol ESC (C9) drücken
Einstellung der Uhrzeit Auto-Start
Mit dieser Funktion können Sie die Uhrzeit programmieren, zu der sich die
Kaffeemaschine automatisch einschalten wird.
• Überzeugen Sie sich, dass die Uhr der Maschine eingestellt wurde.
• Das Symbol M (C10) für den Zugriff auf das Menü drücken, dann die
Symbole (C8) und (C11) drücken, bis die Maschine die Mitteilung anzeigt “EINSCHALTUHRZEIT”.
• Das Symbol OK (C12) drücken.
• Für die Einstellung der Stunden die Symbole (C8) und (C11)
verwenden und das Symbol OK (C12) zur Bestätigung drücken.
• Für die Einstellung der Minuten die Symbole (C8) und (C11) ver-
wenden und das Symbol OK (C12) zur Bestätigung drücken.
• Für die Aktivierung der Funktion Selbsteinschaltung, die Symbole
(C8) und (C11) drücken, bis die Maschine die Mitteilung „SEL-
BSTEINSCHALTUNG” anzeigt.
• Zur Bestätigung das Symbol OK (C12) drücken. Auf dem Display er-
scheint das Symbol .
• Zum Verlassen des Menüs das Symbol ESC (C9) drücken.
Änderung der Kaffeetemperatur
Zur Änderung der Kaffeetemperatur wie folgt vorgehen:
• Das Symbol M (C10) für den Zugriff auf das Menü drücken, dann die
Symbole (C8) und (C11) drücken, bis die Maschine die Mitteilung anzeigt “TEMPERATUR”;
• Das Symbol OK (C12) drücken.
• Die Symbole (C8) und (C11) benutzen, um die gewünschte Kaffeetemperatur auszuwählen: niedrig, mittel, hoch.
• Zur Bestätigung der gewählten Temperatur die Taste OK (C12) drücken.
• Zum Verlassen des Menüs das Symbol ESC (C9) drücken.
Programmierung der Wasserhärte
Die Meldung zum Entkalken der Maschine wird nach einer bestimmten Betriebsdauer angezeigt, die werkseitig eingestellt wurde und die maximale
Kalkmenge berücksichtigt, die im verwendeten Wasser enthalten sein kann.
Es ist möglich, diese Betriebszeit zu verlängern, damit die Kaffeemaschine
nicht zu häufig einer Entkalkung unterzogen wird. Hierzu muss die Kaffeemaschine an Hand des tatsächlichen Kalkgehaltes des verwendeten Wassers programmiert werden. Gehen Sie dazu wie folgt vor:
• Den mitgelieferten Reaktionsstreifen "Total hardness test" (auf S. 2 beigelegt) aus seiner Packung nehmen und einige Sekunden lang vollständig ins Wasser eintauchen. Dann den Streifen herausnehmen und
etwa 30 Sekunden abwarten (bis er die Farbe ändert und sich rote Quadrate bilden).
• Durch Drücken der Einschalt-/Stand-by-Taste (A21) die Kaffeemaschine
einschalten.
• Das Symbol M (C10) für den Zugriff auf das Menü drücken, dann die
Symbole (C8) und (C11) drücken, bis die Maschine die Mitteilung anzeigt “WASSERHÄRTE”.
• Das Symbol OK (C12) drücken.
• Die Symbole (C8) und (C11) so oft drücken, bis die Zahl den sich
auf dem Reaktionsstreifen gebildeten kleinen roten Quadraten entspricht (zum Beispiel, wenn sich auf dem Reaktionsstreifen drei kleine
rote Quadrate gebildet haben, muss die Meldung „WASSERHÄRTE 3”
gewählt werden).
• Zur Bestätigung des Wertes das Symbol OK (C12) drücken. Nun ist die
Maschine programmiert, um anzuzeigen, wann unbedingt eine Entkalkung durchgeführt werden muss.
Programmierung der ausgegebenen Kaffeemenge
Für die Programmierung der Kaffeemenge die Anweisungen im Kapitel “ÄNDERUNG DER KAFFEEMENGE IN DER TASSE” beachten.
Programmierung für Cappuccino
Für die Programmierung von Cappuccino beachten Sie bitte die Anweisungen im Kapitel „ÄNDERUNG DER MILCH- UND KAFFEEMENGE FÜR CAPPUCCINO“.
Programmierung der Wassermenge
Für die Anweisungen das Kapitel “ÄNDERUNG DER HEISSWASSERMENGE” beachten.
Entkalkung
Achtung!
Das Entkalkungsmittel ist säurehaltig. Die Sicherheitshin-
weise des Herstellers auf der Verpackung des Entkalkungsmittels beachten.
Wichtiger Hinweis:
Ausschließlich vom Hersteller empfohlenes Entkalkungsmittel verwenden. Im gegenteiligen Fall verliert die Garantie ihre
Gültigkeit. Die Garantie hat zudem keine Gültigkeit, wenn die Entkalkung
nicht regelmäßig durchgeführt wird.
Achtung!
Bevor Sie mit der Entkalkung beginnen, ist sicherzustellen, dass der Enthärterfilter herausgenommen wurde.
Wenn die Kaffeemaschine die Meldung „BITTE ENTKALKEN!“ anzeigt, ist es
an der Zeit, die Kaffeemaschine einem Entkalkungsvorgang zu unterziehen.
Dazu wie folgt vorgehen:
• Sicherstellen, dass die Kaffeemaschine betriebsbereit ist;
• Den Wasserauslauf (B7) in die Düse (A8) einhaken.
• Das Symbol M (C10) für den Zugriff auf das Menü drücken, dann die
Symbole (C8) und (C11) drücken, bis die Maschine die Mittei-
16
Page 13
lung anzeigt “ENTKALKEN”;
• Das Symbol OK (C12) drücken, die Maschine zeigt die Mitteilung „ENTKALKEN BESTÄTIGEN SIE BITTE” an.
• Das Symbol OK (C12) drücken. Auf dem Display erscheint die Meldung
"ENTKALKER ZUGEBEN BESTÄTIGEN SIE BITTE".
• Den Wassertank entleeren, den Inhalt der Flasche des Entkalkers unter
Beachtung der auf der Packung des Entkalkers aufgeführten Angaben
einfüllen und dann Wasser hinzugeben, bis der auf dem Wassertank
eingeprägte MAX Füllstand erreicht wird. Ein Gefäß mit ca. 2 Liter Fassungsvermögen unter die Heißwasserausgabe stellen.
• Die Taste OK (C12) drücken, woraufhin die Entkalkungslösung aus dem
Heißwasserauslauf heraustritt und das darunter stehende Gefäß füllt.
Nun erscheint die Meldung: “ENTKALKEN“.
• Das Entkalkungsprogramm führt automatisch einige Ausgaben und
Pausen aus.
• Nach etwa 30 Minuten, zeigt die Maschine folgende Meldung an: „ENTKALKEN FERTIG BESTÄTIGEN SIE BITTE“.
• Das Symbol OK (C12) drücken, die Maschine zeigt die Mitteilung
„GERÄT SPÜLT BESTÄTIGEN SIE BITTE” an.
• Den Wassertank entleeren, ausspülen, um die Rückstände des Entkalkungsmittels zu entfernen, und mit frischem Wasser füllen.
• Den mit sauberem Wasser gefüllten Wassertank wieder einsetzen. Auf
dem Display erscheint erneut die Schrift “GERÄT SPÜLT BESTÄTGIEN
SIE BITTE”.
• Das Symbol OK (C12) erneut drücken. Das heiße Wasser tritt aus dem
Auslauf heraus, füllt das darunter stehende Gefäß und die Kaffeemaschine zeigt die Meldung „GERÄT SPÜLT“ an:
• Auf die Mitteilung „SPÜLEN FERTIG BESTÄTIGEN SIE BITTE” warten.
• Das Symbol OK (C12) drücken. Auf dem Display erscheint die Mitteilung „ENTKALKEN FERTIG" und dann TANK AUFFÜLLEN!”. Den Tank
erneut mit frischem Wasser füllen.
• Das Entkalkungsprogramm ist damit abgeschlossen und die Kaffeemaschine ist erneut betriebsbereit.
HINWEIS: Wird der Entkalkungsvorgang nicht vollständig durchgeführt
und vorzeitig abgebrochen, muss der Vorgang von Anfang an wiederholt werden.
Achtung!
DIE GARANTIE HAT KEINE GÜLTIGKEIT, WENN DIE EN-
TKALKUNG NICHT REGELMÄßIG DURCHGEFÜHRT WIRD.
Rückkehr zu den Werkseinstellungen (Reset)
Für die Rückkehr zu den ursprünglichen Einstellungen der Maschine (auch
wenn der Benutzer diese geändert hat), wie folgt vorgehen:
• Das Symbol M (C10) für den Zugriff auf das Menü drücken, dann die
Symbole (C8) und (C11) drücken, bis die Maschine die Mitteilung anzeigt “RESET”.
• Das Symbol OK (C12) drücken, die Maschine zeigt die Mitteilung
„RESET BESTÄTIGEN SIE BITTE” an.
• Für die Rückkehr zu den Werkseinstellungen die Taste OK (C12) drücken.
Statistik
Mit dieser Funktion werden die statistischen Daten der Kaffeemaschine angezeigt. Zur Anzeige der Daten wie folgt vorgehen:
• Das Symbol M (C10) für den Zugriff auf das Menü drücken, dann die
Symbole (C8) und (C11) drücken, bis die Maschine die Mitteilung anzeigt “STATISTIK”.
• Das Symbol OK (C12) drücken.
• Durch Drücken der Symbole (C8) und (C11) kann überprüft werden:
- Die Anzahl der bisher ausgegebenen Kaffees und Cappuccinos.
- Die Anzahl der durchgeführten Entkalkungen.
- Wie viele Liter Wasser insgesamt abgegeben wurde.
• Das Symbol ESC (C9) einmal drücken, um diese Funktion zu verlassen
oder zwei Mal das Symbol ESC (C9) drücken, um das Menü zu verlassen.
Signalton
Mit dieser Funktion wird der Signalton aktiviert bzw. deaktiviert, der beim
Drücken der Symbole und beim Einsetzen/Entfernen der Zubehörteile ertönt.
Wichtiger Hinweis:
Die Kaffeemaschine ist werkseitig mit aktivier-
tem Signalton voreingestellt.
• Das Symbol M (C10) für den Zugriff auf das Menü drücken, dann die
Symbole (C8) und (C11) drücken, bis die Maschine die Mitteilung anzeigt “AKUSTISCHES WARNING”.
• Das Symbol OK (C12) drücken. Auf dem Display erscheint die Schrift
“AKUSTISCHES WARNING BESTÄTIGEN SIE BITTE”.
• Das Symbol ESC (C9) für die Deaktivierung des Signaltons drücken
oder das Symbol OK (C12) für die Aktivierung drücken.
• Zum Verlassen des Menüs das Symbol ESC (C9) drücken.
Wasserfilter
Für den Enthärterfilter die Anweisungen im Kapitel „EINSETZEN DES FILTERS”
beachten.
AUSSCHALTUNG DES GERÄTES
Bei jeder Ausschaltung des Gerätes wird ein automatischer Spülvorgang
durchgeführt, der nicht unterbrochen werden kann.
Verbrennungsgefahr!
Während des Spülvorgangs tritt aus dem
Kaffeeauslauf ein wenig Heißwasser heraus. Achten Sie darauf, dass Sie
nicht mit Wasserspritzern in Berührung kommen.
Zur Ausschaltung des Gerätes die Einschalt-/Stand-by-Taste (A21) drücken. Das Gerät führt den Spülvorgang durch und schaltet sich dann aus.
Wichtiger Hinweis:
Wenn Sie das Gerät für längere Zeit nicht betreiben sollten, stellen Sie bitte auch den auf der Rückseite des Gerätes angebrachten Hauptschalter ON/OFF (A19) auf Position 0.
TECHNISCHE DATEN
Spannung: 220-240 V ~ 50/60 Hz max. 10 A
Leistungsaufnahme: 1350 W
Druck: 15 bar
Inhalt Wassertank: 1,7 Liter
Abmessungen LxHxT: 560 x 450 x 550 mm
Gewicht: 26 kg
Das Gerät entspricht den folgenden EG-Richtlinien:
• Niederspannungsrichtlinie 2006/95/CE und nachfolgende Änderungen.
• EMV-Richtlinie 2004/108/EWG und nachfolgende Änderungen.
Die mit Nahrungsmitteln in Berührung kommenden Materialien und Gegenstände stimmen mit den Vorschriften der Europäischen Verordnung
(EG) 1935/2004 überein.
ENTSORGUNG
Wichtiger Hinweis für die korrekte Entsorgung des Produkts in Übereinstimmung mit der EU-Richtlinie 2002/96/EG (und der it. Rechtsverordnung (D.L.) Nr. 151 vom 25. Juli 2005). Am Ende seiner
Lebenszeit darf das Produkt nicht über den Hausmüll entsorgt werden. Es kann bei den eigens von den kommunalen Behörden eingerichteten Sammelstellen oder bei Fachhändlern, die einen Rücknahmeservice
anbieten, abgegeben werden. Durch die getrennte Entsorgung eines Haushaltsgerätes können schädliche Auswirkungen auf Umwelt und Gesundheit vermieden werden, die durch nicht vorschriftsmäßige Entsorgung
bedingt sind. Zudem ermöglicht wird sie die Wiederverwertung der Materialien, aus denen sich das Gerät zusammensetzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt. Zur
Erinnerung an die Verpflichtung, Elektrohaushaltsgeräte getrennt zu beseitigen, ist das Produkt mit dem Symbol der durchgestrichenen Mülltonne
gekennzeichnet. Die rechtswidrige Entsorgung des Produkts durch den Benutzer zieht die Anwendung der von der geltenden Gesetzgebung vorgesehenen Verwaltungsstrafen nach sich.
17
Page 14
18
ANGEZEIGTE MELDUNGEN AUF DEM DISPLAY
ANGEZEIGTE MELDUNG MÖGLICHE URSACHE ABHILFE
TANK AUFFÜLLEN! • Der Wassertank ist leer oder nicht korrekt
eingesetzt.
• Den Wassertank füllen und/oder korrekt
einsetzen, indem Sie ihn fest hineindrücken.
PULVER ZU FEIN MAHLGRAD EINST. UND
(im Wechsel mit)
WASSERAUSLAUF EINSETZEN+OK DRÜCKEN
• Der Mahlgrad ist zu fein, sodass der Kaffee
zu langsam herausläuft.
• Die Kaffeemaschine kann keinen Kaffee zubereiten, weil ihr Wasserkreis Luft enthält.
• Den Drehknopf zur Einstellung des Mahlgrads um eine Position zur Nummer 7 hin
drehen.
• Wasserauslauf einsetzen, die Taste OK
(C12) drücken und das Wasser für einige
Sekunden aus dem Auslauf herauslaufen
lassen.
WASSERAUSLAUF EINSETZEN • Der Wasserauslauf ist nicht oder nicht kor-
rekt eingesetzt.
• Wasserauslauf einsetzen, indem Sie ihn fest
hineindrücken.
KAFFEESATZBEHÄLTER LEEREN • Kaffeesatzbehälter (A4) ist voll oder es sind
mehr als drei Tage seit der letzten Ausgabe
vergangen (diese Funktion garantiert eine
korrekte Hygiene der Maschine).
• Den Kaffeesatzbehälter leeren und reinigen,
danach wieder einsetzen. Wichtig: Beim Herausnehmen der Abtropfschale MUSS der
Kaffeesatzbehälter stets entleert werden,
auch wenn er nur wenig gefüllt ist. Wird
dieser Vorgang nicht durchgeführt, kann es
vorkommen, dass sich bei den folgenden
Kaffeezubereitungen der Kaffeesatzbehälter
zu sehr füllt und die Kaffeemaschine verstopft.
KAFFEESATZBEHÄLTER EINSETZEN • Der Kaffeesatzbehälter wurde nach der Rei-
nigung nicht eingesetzt.
• Die Serviceklappe öffnen und den Kaffeesatzbehälter einsetzen.
MILCHBEHÄLTER EINSETZEN • Der Milchbehälter ist nicht eingesetzt. • Milchbehälter einsetzen, indem Sie ihn fest
hineindrücken.
VORGEMAHLENEN KAFFEE EINFÜLLEN
• Es wurde die Funktion „vorgemahlener Kaffee“ gewählt, aber das vorgemahlene Kaffeepulver wurde nicht eingefüllt.
• Der Einfüllschacht (A17) ist verstopft.
• Die Maschine herausziehen und das vorgemahlene Kaffeepulver in den Einfüllschacht
füllen.
• Den Einfüllschacht mithilfe eines Messers,
wie im Abschnitt „Reinigung des Kaffeepulvereinfüllschachts“ beschrieben, leeren.
BRÜHEINHEIT EINSETZEN! • Die Brüheinheit wurde nach der Reinigung
nicht wieder eingesetzt.
• Die Brüheinheit, wie im Kap. „Reinigung der
Brüheinheit“ beschrieben, einsetzen.
KLAPPE SCHLIESSEN! • Die Serviceklappe ist offen. • Serviceklappe schließen.
KAFFEEBOHNENBEHÄLTER FÜLLEN • Es sind keine Kaffeebohnen mehr im Be-
hälter.
• Den Kaffeebohnenbehälter füllen.
ALARM!
• Das Maschineninnere ist sehr verschmutzt. • Die Kaffeemaschine, wie im Abschnitt „Reinigung und Wartung“ beschrieben, sorgfältig reinigen. Wenn die Kaffeemaschine
nach erfolgter Reinigung noch immer diese
Meldung anzeigt, wenden Sie sich an eine
Kundendienststelle.
BITTE ENTKALKEN!
(im Wechsel mit)
MITTLERE TASSE NORMALES AROMA
• Zeigt an, dass die Kaffeemaschine entkalkt
werden muss.
• Das im Kap. "Entkalkung“ beschriebene Entkalkungsprogramm muss so bald wie möglich durchgeführt werden.
KAFFEEMENGE REDUZ.
• Es wurde zu viel Kaffee verwendet • Entweder ein milderes Aroma auswählen
oder die Kaffeepulvermenge reduzieren und
dann erneut den Kaffee beziehen.
FILTER AUSWECHSELN! • Zeigt an, dass der Enthärterfilter (B9) au-
sgewechselt werden muss.
• Der Filter muss sofort ausgewechselt werden, indem die Anweisungen im Abschnitt
“Filter Auswechseln” befolgt werden.
Page 15
Der Kaffee tritt zu schnell heraus. • Der Kaffee ist zu grob gemahlen. • Den Drehkopf zur Einstellung des Ma-
hlgrads um eine Position zur Nummer 1 hin
nach links drehen, während das Mahlwerk
in Betrieb ist (Abb. 14). Darauf achten, den
Drehknopf zur Einstellung des Mahlgrads
nicht zu weit zu drehen, andernfalls kann
beim Bezug von zwei Kaffees die Ausgabe
tröpfchenweise erfolgen. Die Wirkung ist
erst nach 2 Kaffeeausgaben sichtbar.
ANGEZEIGTE MELDUNG MÖGLICHE URSACHE ABHILFE
LÖSUNG DER PROBLEME
Nachstehend werden einige mögliche Betriebsstörungen aufgelistet.
Wenn das Problem nicht entsprechend den Anweisungen behoben werden sollte, wenden Sie sich bitte an den technischen Kundendienst.
Der Kaffee ist nicht heiß. • Die Tassen wurden nicht vorgewärmt.
• Die Brüheinheit hat sich abgekühlt, weil
nach der letzten Kaffeezubereitung 2/3 Minuten vergangen sind.
• Die eingestellte Temperatur ist nicht ausreichend.
• Die Tassen vorwärmen, indem Sie diese mit
warmem Wasser ausspülen.
• Vor der Kaffeezubereitung die Brüheinheit
erhitzen, indem das Symbol (C5) gedrückt wird.
• Die eingestellte Temperatur ändern (siehe Abschnitt “Änderung der Kaffeetemperatur”).
Der Kaffee hat wenig Crema. • Der Kaffee ist zu grob gemahlen.
• Die Kaffeemischung ist nicht geeignet.
• Den Drehkopf zur Einstellung des Mahlgrads um eine Position zur Nummer 1 hin
nach links drehen, während das Mahlwerk
in Betrieb ist (Abb. 14).
• Eine für Espressomaschinen geeignete Kaffeemischung verwenden.
Der Kaffee tritt zu langsam oder tröpfchenweise heraus.
• Der Kaffee ist zu fein gemahlen.
• Den Drehkopf zur Einstellung des Mahlgrads
um eine Position zur Nummer 1 hin nach
rechts drehen, während das Mahlwerk in Betrieb ist (Abb. 14). Jeweils um eine Position
vorrücken, bis eine zufrieden stellende Kaffeeausgabe erreicht wird. Die Wirkung ist
erst nach 2 Kaffeeausgaben sichtbar.
Die Milch hat große Blasen oder spritzt aus dem
Milchabgaberohr heraus.
• Die Milch ist nicht kalt genug oder ist nicht
teilentrahmt.
• Der Cursor des Milchaufschäumers ist
nicht richtig eingestellt.
• Der Deckel des Milchbehälters ist schmutzig.
•
Vorzugsweise sollte vollentrahmte bzw. teilentrahmte Milch mit Kühlschranktemperatur (etwa
5°C) verwendet werden. Sollte das Resultat dennoch nicht zufrieden- stellend sein, versuchen
Sie es mit einer anderen Milchmarke.
• Den Cursor etwas zur Schrift „CAFFELATTE“ hin verschieben (siehe Abschn.
“Zubereitung von Cappuccino”).
• Den Deckel des Milchbehälters, wie im Abschnitt „Reinigung des Milchbehälters“ beschrieben, reinigen.
Die Milch tritt nicht aus dem Milchabgaberohr
(B5) heraus.
• Das Ansaugrohr wurde nicht korrekt oder
überhaupt nicht eingesetzt.
• Das Ansaugrohr (B4) richtig in den Gummistopfen des Milchbehälterdeckels einführen (Abb. 24).
Die Milch schäumt nur wenig auf. • Der Deckel des Milchbehälters ist schmut-
zig.
• Der Cursor des Milchaufschäumers ist
nicht richtig eingestellt.
• Den Deckel des Milchbehälters, wie im Abschnitt „Reinigung des Milchbehälters“ beschrieben, reinigen.
• Entsprechend den Anweisungen im Abschnitt „Zubereitung von Cappuccino“ einstellen.
Der Kaffee fließt nicht aus einem oder beiden
Ausgüssen des Kaffeeauslaufs.
• Die Ausgüsse sind verstopft.
• Die Ausläufe mit einem Zahnstocher säubern (Abb. 27).
Der Kaffee tritt nicht aus den Ausgüssen des
Auslaufs, sondern an der Serviceklappe (A2)
heraus.
• Die Öffnungen der Kaffeeausläufe sind mit
angetrocknetem Kaffee verstopft.
• Der Kaffeekanal (A3) innerhalb der Serviceklappe ist blockiert.
• Die Ausläufe mit einem Zahnstocher, einem
Schwamm oder einer Küchenbürste mit
harten Borsten säubern (Abb. 27-29).
• Den Kaffeekanal (A3) sorgfältig reinigen, insbesondere an den Scharnieren.
Aus dem Auslauf tritt kein Kaffee, sondern
Wasser heraus.
• Das Kaffeepulver ist im Einfüllschacht
(A17) stecken geblieben.
• Den Einfüllschacht (A17) mit einer Holzoder Plastikgabel säubern, das Maschineninnere reinigen.
19
Page 16
20
REZEPTE
Kaffeepunsch
Zutaten (für 6 Personen):
1/2 l heißer Kaffee
1/2 l weißer Portwein
1/2 l Rum
100 g brauner Kandiszucker
Zubereitung:
Den Kaffee in einen Topf schütten, Rum und Portwein hinzufügen, erhitzen
und zum Kochen bringen.
Kandiszucker in kleinen Portionen hinzufügen und süß abschmecken.
Sobald sich der Zucker aufgelöst hat, in den traditionellen, kurzstieligen
Gläsern servieren.
Kaiserlicher Kaffee
Zutaten (für 3 Personen):
3 Espresso-Kaffees
3 Eigelbe
3 Teelöffel Zucker
3 dl Milch
2 Gläschen Brandy
Zubereitung:
Eigelbe mit Zucker und Brandy schaumig schlagen. Heiße Milch und heißen
Kaffee hinzufügen.
TIPP: Milch leicht aufschäumen und langsam zum Schluss hinzufügen.
Optimal zu Schokoladentorte.
Dänischer Kaffee
Zutaten:
6 Eier
abgeriebene Schale einer Zitrone
100g Zucker
3/4 l starken, kalten Kaffee
1 großes Glas Weinbrand
Zubereitung:
Eier mit der Zitronenschale schaumig schlagen, nach und nach den Zucker
hinzufügen, bis eine schaumige Masse entsteht.
Langsam Kaffee und Weinbrand unter Rühren hinzufügen.
In Teetassen oder eisgekühlten Ballongläsern servieren
Irish Coffee
Zutaten (für 3 Personen):
2 Esslöffel Zucker
1 Esslöffel Wasser
9 Teelöffel Schlagsahne
6 Esslöffel Irischer Whisky
4 Tassen heißer Kaffee
Zubereitung:
Wasser und Zucker ca. 1 Minute kochen lassen, dann Whisky und heißen
Kaffee hinzufügen.
Umrühren und in Stielgläser füllen.
Langsam die Sahne auf den Kaffee geben (3 Teelöffel je Glas).
TIPP: Sahne leicht schlagen, damit sie oben auf dem Kaffee bleibt.
Nach Geschmack kann auch Grand Marnier oder Calvados hinzugegeben
werden.
Kaffeesorbet
Zutaten (für 4 Personen):
200 g Streuzucker
2 dl Espresso-Kaffee
Zubereitung:
Den Zucker in 1/2 Liter Wasser auflösen und einen Sirup herstellen, bei
kleiner Flamme einige Minuten kochen; abkühlen lassen und den Kaffee
hinzufügen.
Gut vermischen und filtern, in den Gefrierschrank stellen und dabei oft umrühren, bis eine körnige Konsistenz erreicht wird.
Geschüttelter Kaffee
Zutaten:
4 Espresso-Kaffees
4 Teelöffel Zucker
12 Eiswürfel
Zubereitung:
Das Eis zerkleinern und zum bereits gesüßten Zucker hinzufügen.
Den Shaker schütteln, bis eine cremige und schaumige Konsistenz erreicht
wird.
TIPPS: im Mixer bei niedriger Geschwindigkeit verrühren und in Sektflöten
oder im Tumbler servieren.
Page 17
2
Page 18
3
B7
B8
B9
B4
B6
B5
B1
B2
B3
A
C
A1A2
A3
A4 A5
A7
A9
A10
A15
A16
A11
A14
A13
A12
A8A6
A21
A17
A18
A19
A20
B
C7C6C5 C12C11 C13
C1 C10C8 C9C2 C3 C4
Page 19
4
1 4
5678
9101112
13 14 16
2
15
3
2
1
Page 20
5
17 18
22
19 20
24
28
27
21
25
26
23
3029 31 32
12
1
2
3
4
5
6
7
8
9
10
11
12
1
2
1
Loading...
