BEDIENUNGSANWEISUNG
mit Montageanweisungen
Instructions for use and installation instructions
Instructions d'utilisation et avis de montage
Gebruiksaanwijzing en montagehandleiding
Istruzioni di uso e di montaggio
Instrucciones de uso y de montaje
Instruções de uso e de montagem
Ο∆ΗΓΙΕΣ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ
EKE 6141.0F
EKE 8141.0F
227094 P51
Page 2
D
Küppersbusch-Kundendienst
Zentrale Kundendienst- / Ersatzteilanforderung
Deutschland:
Küppersbusch Hausgeräte AG
Küppersbuschstraße 16
45883 Gelsenkirchen
Telefon: 01 80 - 5 25 65 65
Telefax: (02 09) 4 01 - 7 14 / 7 15
Internet: www.kueppersbusch.de
Sie erreichen uns:
Montag bis Donnerstag von 730 Uhr bis 1800 Uhr
Freitag von 730 Uhr bis 1700 Uhr
Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per
Telefax oder Internet unter www.kueppersbusch.de mit.
Österreich:
Küppersbusch Ges. m. b. H.
Eitnergasse 13
1230 Wien
Telefon: (01) 8 66 80 - 15
Telefax: (01) 8 66 80 - 50
Internet: www.kueppersbusch.at
Sie erreichen uns:
Montag bis Freitag von 800 Uhr bis 1700 Uhr
Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per
Telefax oder Internet unter www.kueppersbusch.at mit.
Bitte beachten Sie:
Damit unser Kundendienst Reparaturen sorgfältig vorbereiten und
die benötigten Ersatzteile bereitstellen kann, benötigen wir bei Ihrer
Kundendienstanforderung die folgenden Informationen:
1. Ihre genaue Anschrift
2. Ihre Telefon- und ggf. Telefaxnummer
3. Wann kann der Kundendienst Sie besuchen?
4. Die genaue Gerätebezeichnung: Mod. und F.-Nr. (Typenschild
und/oder Kaufbeleg zu Rate ziehen)
5. Das Kaufdatum oder Lieferdatum
6. Die genaue Beschreibung des Problemes oder Ihres ServiceWunsches
Halten Sie bitte zusätzlich Ihren Kaufbeleg bereit.
So helfen Sie uns, unnötigen Zeit- und Kostenaufwand zu vermei-
den und auch für Sie effizienter zu arbeiten.
2
Page 3
D
Garantiebedingungen
Zusätzlich zu seinen Gewährleistungsansprüchen aus seinem
Kaufvertrag mit dem Händler leisten wir dem Endabnehmer direkt
Garantie für Küppersbusch-Hausgeräte. Der Umfang unserer
Garantie wird nachstehend geregelt:
1. Mängel am Gerät, die nachweislich auf einem Material- und/
oder Herstellungsfehler beruhen, werden nach Maßgabe der
folgenden Regelungen unentgeltlich behoben, wenn sie uns
unverzüglich nach Feststellung und innerhalb von 24 Monaten
nach Lieferung an den ersten Endabnehmer angezeigt werden.
Bei gewerblichem Gebrauch oder gleichzusetzender Beanspruchung beträgt die Garantiefrist lediglich 12 Monate. Für
gebrauchte Geräte gilt ebenfalls die Frist von 12 Monaten. Tritt
der Mangel innerhalb von 6 Monaten ab Lieferung auf, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler
handelt.
2. Für leicht zerbrechliche Teile, wie z.B. Glas, Kunststoff und
Glühlampen, wird keine Garantie übernommen. Geringfügige
Abweichungen von der Soll-Beschaffenheit, die für den Wert
und die Gebrauchstauglichkeit des Geräts unerheblich sind,
begründen keinen Garantieanspruch. Ebenso wenig leisten wir
Garantie bei Schäden aus chemischen und elektrochemischen
Einwirkungen von Wasser sowie allgemein ungewöhnlichen
Umweltbedingungen oder sachfremden Betriebsbedingungen
oder wenn das Gerät mit ungeeigneten Stoffen in Berührung
gekommen ist. Schließlich leisten wir auch keine Garantie,
wenn die Mängel am Gerät auf Transportschäden, die nicht von
uns zu vertreten sind, auf nicht fachgerechte Installation und
Montage, auf Fehlgebrauch, auf mangelnde Pflege oder auf
Nichtbeachtung der Bedienungs- oder Montagehinweise
zurückzuführen sind.Der Garantieanspruch erlischt, wenn
Reparaturen oder Eingriffe in das Gerät von Personen vorgenommen werden, die hierzu nicht von uns ermächtigt sind, oder
wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind, und
dadurch ein Defekt verursacht wurde.
3. Unsere Garantieleistung besteht darin, dass wir nach unserer
Wahl entweder mangelhafte Teile unentgeltlich instandsetzen
oder durch einwandfreie Teile ersetzen. Instandsetzungen werden nach Möglichkeit am Aufstellungsort vorgenommen. Zur
Reperatur anstehende Geräte sind so zugänglich zu machen,
daß uneingeschränkt Handhabung, Ausbau und Einbau durch
die Techniker möglich ist und keine Beschädigungen an
Möbeln, Bodenbelag etc. entstehen können. Bei Geräten, die
nicht nach unseren Einbaurichtlinien montiert sind werden die
anfallenden Zusatzleistungen in Rechnung gestellt. In jedem
Fall der Inanspruchnahme von Garantieleistungen ist der Kaufbeleg vorzulegen und das Kauf- und – soweit hiervon abweichend – das Lieferdatum nachzuweisen. Ersetzte Teile gehen
in unser Eigentum über.
4. In Fällen, in denen die Nachbesserung fehlschlägt oder von
uns abgelehnt wird, liefern wir innerhalb der obengenannten
Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertigen Ersatz. Dabei behalten wir uns für den Fall der Ersatzlieferung die Geltendmachung einer angemessenen
Nutzungsentschädigung für die bisherige Nutzungszeit vor.
5. Garantieleistungen bewirken weder eine Verlängerung der
Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.
Die Garantiefrist für eingebaute Ersatzteile endet mit der
Garantiefrist für das ganze Gerät.
6. Weitergehende oder andere Ansprüche, insbesondere solche
auf Ersatz außerhalb des Gerätes entstandener Schäden, sind
– mit Ausnahme der Haftung für Schäden aus der Verletzung
des Lebens, des Körpers oder der Gesundheit, die auf einer
fahrlässigen Pflichtverletzung von uns oder einer vorsätzlichen
oder fahrlässigen Pflichtverletzung unserer Erfüllungsgehilfen
beruhen - ausgeschlossen.
Diese Garantiebedingungen gelten grundsätzlich nur für in
Deutschland gekaufte Geräte. Soweit wir in dem entsprechenden
Land über ein Kundendienstnetz verfügen, gelten diese Garantiebedingen auch für ins Ausland verbrachte Geräte, vorausgesetzt
sie weisen die technischen Voraussetzungen, wie z.B. Spannung,
Frequenz, Gasart, für das entsprechende Land auf und sind für die
jeweiligen Klima- und Umweltbedingungen geeignet. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen
Auslandsgesellschaft oder Landesvertretung herausgegebenen
Garantiebedingungen, die über den Fachhändler oder direkt bei
unserer Auslandsgesellschaft oder Landesvertretung angefordert
werden können.
3
Page 4
D
D.............................................................. 2
GB......................................................... 18
F ............................................................ 32
NL.......................................................... 46
I ............................................................. 60
E............................................................ 74
P............................................................ 88
GR....................................................... 102
Verpackungs-Entsorgung
Entsorgen Sie die Transportverpackung möglichst umweltgerecht. Das Rückführen der Verpackungsmaterialien in den Materialkreislauf spart Rohstoffe und verringert das Müllaufkommen.
Altgeräte-Entsorgung
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt
nicht als normaler Haushaltsabfall zu behandeln
ist, sondern an einem Sammelpunkt für das
Recycling von elektrischen und elektronischen
Geräten abgegeben werden muss.
Durch Ihren Beitrag zum korrekten Entsorgen
dieses Produkts schützen Sie die Umwelt und die Gesundheit
Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das
Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer
Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft
haben.
Bestimmungsgemäße Verwendung
Das Kochfeld ist nur für die Zubereitung von Speisen im Haushalt
zu benutzen. Es darf nicht zweckentfremdet und nur unter Aufsicht verwendet werden.
Hier finden Sie...
Bitte lesen Sie die Informationen in diesem Heft sorgfältig durch
bevor Sie Ihr Kochfeld in Betrieb nehmen. Sie finden hier wichtige Hinweise für Ihre Sicherheit, den Gebrauch, die Pflege und
die Wartung des Gerätes, damit sie lange Freude an Ihrem Gerät
haben.
Sollte einmal eine Störung auftreten, sehen Sie bitte erst einmal
im Kapitel „Was tun bei Problemen?“ nach. Kleinere Störungen
können Sie oft selbst beheben und sparen dadurch unnötige Servicekosten.
Bewahren Sie diese Anleitung sorgfältig auf. Bitte reichen Sie
diese Gebrauchs- und Montageanweisung zur Information und
Sicherheit an neue Besitzer weiter.
Inhaltsverzeichnis
Sicherheitshinweise................................................................. 5
Für Anschluss und Funktion ................................................... 5
Für das Kochfeld..................................................................... 5
Für Personen .......................................................................... 5
Gerätebeschreibung ................................................................ 6
Bedienung durch Sensortasten............................................... 7
Bedienung................................................................................. 8
Betriebsdauerbegrenzung....................................................... 8
Sonstige Funktionen ............................................................... 8
Energiespartipps..................................................................... 8
Kochstufen.............................................................................. 8
Restwärmeanzeige ................................................................. 8
Tastenbetätigung .................................................................... 9
Kochfeld und Kochzone einschalten....................................... 9
Kochzone ausschalten............................................................ 9
Kochfeld abschalten................................................................ 9
Abschaltautomatik (Timer) ................................................... 10
Kurzzeitwecker (Eier-Uhr) .................................................... 10
Ankochautomatik ................................................................. 11
Zweikreiszuschaltung ........................................................... 11
Kindersicherung ................................................................... 12
Warmhaltefunktion .............................................................. 12
Reinigung und Pflege ............................................................ 13
Glaskeramik-Kochfeld........................................................... 13
Spezielle Verschmutzungen ................................................. 13
Was tun bei Problemen? ....................................................... 14
Montageanleitung .................................................................. 15
Sicherheitshinweise für den Küchenmöbelmonteur.............. 15
Einbau................................................................................... 15
Elektrischer Anschluss.......................................................... 17
Technische Daten ................................................................ 17
Inbetriebnahme ..................................................................... 17
4
Page 5
Sicherheitshinweise
D
Sicherheitshinweise
Für Anschluss und Funktion
• Die Geräte werden nach den einschlägigen Sicherheitsbestimmungen gebaut.
• Netzanschluss, Wartung und Reparatur der Geräte darf nur
ein autorisierter Fachmann nach den geltenden Sicherheitsbestimmungen vornehmen. Unsachgemäß ausgeführte Arbeiten
gefährden Ihre Sicherheit.
Für das Kochfeld
• Beachten Sie beim Kochen die hohe Aufheizgeschwindigkeit
der Kochzonen. Vermeiden Sie das Leerkochen der Töpfe, da
dabei Überhitzungsgefahr der Töpfe besteht!
• Stellen Sie Töpfe und Pfannen nicht leer auf eingeschaltete
Kochzonen.
• Vorsicht bei der Verwendung von Simmertöpfen. Simmertöpfe
können unbemerkt leerkochen! Dies führt in der Folge zu
Beschädigungen am Topf und am Kochfeld. Hierfür wird keine
Haftung übernommen!
• Schalten Sie eine Kochzone nach Gebrauch unbedingt durch
die Minus-Taste ab.
• Überhitzte Fette und Öle können sich selbst entzünden. Speisen mit Fetten und Ölen nur unter Aufsicht zubereiten. Entzündete Fette und Öle niemals mit Wasser löschen! Deckel
auflegen, Kochzone abschalten.
• Die Glaskeramik-Fläche ist sehr widerstandsfähig. Vermeiden
Sie dennoch, dass harte Gegenstände auf die GlaskeramikFläche fallen. Punktförmige Schlagbelastungen können zum
Bruch des Kochfeldes führen.
• Bei Brüchen, Sprüngen, Rissen oder anderen Beschädigungen an der Glaskeramik besteht Stromschlaggefahr. Das
Gerät sofort außer Betrieb setzen. Sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.
• Sollte sich das Kochfeld durch einen Defekt der Sensorsteuerung nicht mehr abschalten lassen, sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.
• Vorsicht beim Arbeiten mit Haushaltsgeräten! Anschlussleitungen dürfen nicht mit den heißen Kochzonen in Berührung kommen.
• Das Glaskeramik-Kochfeld darf nicht als Ablagefläche benutzt
werden.
• Keine Alufolie bzw. Kunststoff auf die Kochzonen legen. Von
der heißen Kochzone alles fernhalten, was schmelzen kann,
z.B. Kunststoffe, Folie, besonders Zucker und stark zuckerhaltige Speisen. Zucker sofort im heißen Zustand mit einem speziellen Glasschaber vollständig von dem GlaskeramikKochfeld entfernen, um Beschädigungen zu vermeiden.
• Keine feuergefährlichen, leicht entzündbare oder verformbare
Gegenstände direkt unter das Kochfeld legen.
• Niemals verschlossene Konservendosen und Verbundschichtverpackungen auf Kochzonen erhitzen. Durch Energiezufuhr
könnten diese zerplatzen!
• Die Sensortasten sauber halten, da Verschmutzungen vom
Gerät als Fingerkontakt erkannt werden könnte. Niemals
Gegenstände (Töpfe, Geschirrtücher, etc.) auf die Sensortasten stellen!
Wenn Töpfe bis über die Sensortasten überkochen, raten wir
dazu, die Aus-Taste zu betätigen.
• Heiße Töpfe und Pfannen dürfen die Sensortasten nicht abdecken. In diesem Fall schaltet sich das Gerät automatisch ab.
• Sind Haustiere in der Wohnung, die an das Kochfeld gelangen
könnten, ist die Kindersicherung zu aktivieren.
Für Personen
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung
und/oder mangels Wissen benutzt zu werden, es sei denn, sie
werden durch eine für ihre Sicherheit zuständige Person
beaufsichtigt oder erhielten von ihr Anweisungen, wie das
Gerät zu benutzen ist.
Kinder sollten beaufsichtigt werden, um sicherzustellen, dass
sie nicht mit dem Gerät spielen.
•Achtung:
Die Oberflächen an Heiz- und Kochstellen werden bei Betrieb
heiß. Aus diesem Grunde sollten Kleinkinder grundsätzlich
ferngehalten werden.
5
Page 6
Gerätebeschreibung
D
G
e
r
ä
t
e
b
e
s
c
h
r
e
i
b
u
n
g
Das Dekor kann von den Abbildungen abweichen.
1. Kochzone vorne links
2. Kochzone hinten links
3. Kochzone hinten rechts
4. Kochzone vorne rechts
5. Touch-Control Bedienfeld
6. Glaskeramik-Kochfeld
6
7. Ein-/Aus-Taste
8. Kochzonenauswahl-Taste
9. Symbol zur Zuordnung der Lage der Kochzone auf dem
Glaskeramik-Kochfeld
10. Plus-Taste (erhöhen)/ Minus-Taste (verringern)
11. Kochstufen-Anzeige
12. Bereitschaftspunkt (Kochzone)
13. Kreiszuschaltungstaste
14. Kontrollleuchte (Kreiszuschaltung)
15. Timer-Selektions-Taste
16. Anzeige Abschaltautomatik
17. Kurzzeitwecker-Leuchte
18. Kontrollleuchte zur Zuordnung der Lage der Kochzone auf
dem Glaskeramik-Kochfeld
Page 7
Gerätebeschreibung
D
Bedienung durch Sensortasten
Die Bedienung des Glaskeramik-Kochfeldes erfolgt durch TouchControl Sensortasten. Die Sensortasten funktionieren wie folgt:
mit der Fingerspitze ein Symbol auf der Glaskeramikoberfläche
kurz berühren. Jede korrekte Betätigung wird durch einen Signalton bestätigt. Nachfolgend wird die Touch-Control Sensortaste
als „Taste” bezeichnet.
Ein/Aus-Taste (7)
Mit dieser Taste wird das gesamte Kochfeld ein- und ausgeschaltet. Die Taste ist sozusagen der Hauptschalter.
Kochzonenauswahl-Taste (8) (z.B. für vorne links)
Durch Betätigung einer der zur Verfügung stehenden Kochzonenauswahl-Tasten wird eine Kochzone ausgewählt, für die
anschließend mit der Plus-Taste oder Minus-Taste eine Kochstufe eingestellt werden kann.
Plus-Taste / Minus-Taste (10)
Mit diesen Tasten werden die Einstellungen der Kochstufen und
der Abschaltautomatik vorgenommen. Durch die Minus-Taste
wird der Anzeigewert verringert, durch die Plus-Taste erhöht. Der
Anzeigewert kann gelöscht werden, indem beide Tasten gleichzeitig gedrückt werden.
Kochstufen-Anzeige (11)
Die Kochstufen-Anzeige zeigt die gewählte Kochstufe, oder:
H ......................Restwärme
A....................... Ankochautomatik
L ......................Kindersicherung (Child-Lock)
.....................Warmhaltefunktion
Wenn der Bereitschaftspunkt (12) leuchtet, kann die
Kochzone eingestellt werden.
Kreiszuschaltungstaste (13)
Für die Zuschaltung weiterer Heizkreise.
Timer-Selektions-Taste (15)
Zum Programmieren der Abschaltautomatik.
7
Page 8
Bedienung
Bedienung
Betriebsdauerbegrenzung
Das Kochfeld besitzt eine automatische Betriebsdauerbegrenzung. Die kontinuierliche Nutzungsdauer jeder Kochzone ist
abhängig von der gewählten Kochstufe (siehe Tabelle).
Voraussetzung ist, dass während der Nutzungsdauer keine Einstellungsänderung an der Kochzone vorgenommen wird. Wenn
die Betriebsdauerbegrenzung angesprochen hat, wird die Kochzone abgeschaltet, es ertönt ein kurzer Signalton und ein H
erscheint in der Anzeige.
Die Abschaltautomatik hat gegenüber der Betriebsdauerbegrenzung Vorrang, d.h. die Kochzone wird erst abgeschaltet, wenn
die Zeit der Abschaltautomatik abgelaufen ist (z.B. Abschaltautomatik mit 99 Minuten und Kochstufe 9 ist möglich).
Eingestellte
Kochstufe
1, 2
3, 4
5
6, 7, 8, 9
Betriebsdauerbegrenzung
in Stunden
6
5
4
1,5
D
Energiespartipps
Nachfolgend finden Sie einige wichtige Hinweise, um energiesparend und effizient mit Ihrem neuen Kochfeld und dem Kochgeschirr umzugehen.
• Der Topfbodendurchmesser sollte gleich groß sein wie der
Kochzonendurchmesser.
• Beim Kauf von Töpfen darauf achten, dass häufig der obere
Topfdurchmesser angegeben wird. Dieser ist meistens größer
als der Topfboden.
• Schnellkochtöpfe sind durch den geschlossenen Garraum und
den Überdruck besonders zeit- und energiesparend. Durch
kurze Gardauer werden Vitamine geschont.
• Immer auf eine ausreichende Menge Flüssigkeit im Schnell-
kochtopf achten, da bei leergekochtem Topf die Kochzone und
der Topf durch Überhitzung beschädigt werden können.
• Kochtöpfe nach Möglichkeit immer mit einem passenden
Deckel verschließen.
• Zu jeder Speisemenge sollte der richtige Topf verwendet wer-
den. Ein großer kaum gefüllter Topf benötigt viel Energie.
Sonstige Funktionen
Bei längerem oder gleichzeitigem Betätigen von einer oder mehreren Sensortasten (z.B. durch einen versehentlich auf die Sensortasten gestellten Topf) erfolgt keine Schaltfunktion.
Es blinkt das Symbol . Bitte den Gegenstand von den Sensortasten entfernen und das Kochfeld wieder einschalten.
Kochstufen
Die Heizleistung der Kochzonen kann in mehreren Stufen eingestellt werden. In der Tabelle finden Sie Anwendungsbeispiele für
die einzelnen Stufen.
Kochstufe Geeignet für
0
1-2
3
4-5
6
7-8
9
Aus-Stellung, Nachwärmenutzung
Warmhaltefunktion
Fortkochen kleiner Mengen
(niedrigste Leistung)
Fortkochen
Fortkochen großer Mengen, Weiterbra-
ten größerer Stücke
Braten, Einbrenne herstellen
Braten
Ankochen, Anbraten, Braten
(höchste Leistung)
Restwärmeanzeige
Das Glaskeramik-Kochfeld ist mit einer Restwärmeanzeige H ausgestattet.
Solange das H nach dem Ausschalten leuchtet, kann die
Restwärme zum Schmelzen und Warmhalten von Speisen
genutzt werden.
Nach dem Erlöschen des Buchstabens H kann die Kochzone
noch heiß sein. Es besteht Verbrennungsgefahr!
8
Page 9
Bedienung
D
Tastenbetätigung
Die hier beschriebene Steuerung erwartet nach der Betätigung einer (Auswahl-) Taste
Die Betätigung der nachfolgenden Taste muss grundsätzlich
10 Sekunden begonnen werden
Die Plus-/ Minus-Tasten können einzeln angetippt werden oder permanent
gedrückt gehalten werden.

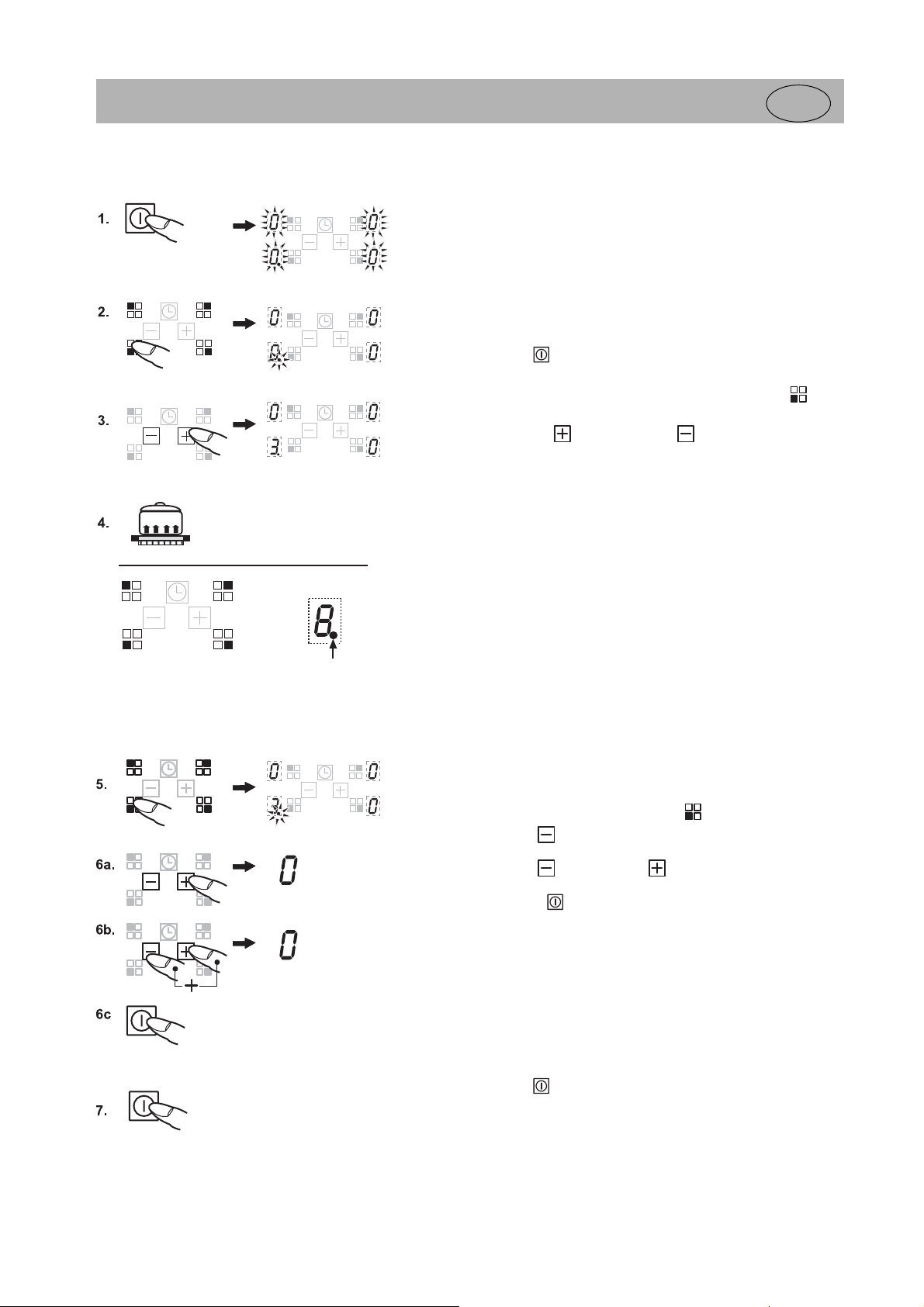

Kochfeld und Kochzone einschalten
1.
Ein/Aus-Taste
gen. Die Bereitschaftspunkte blinken. Die Steuerung ist betriebsbereit.
2. Anschließend eine
vorne links). Der Bereitschaftspunkt der gewählten Kochzone leuchtet.
3. Mit der
Durch die Plus-Taste wird die Kochstufe 1 eingeschaltet, durch die
Minus-Taste die Kochstufe 9.
4. Einen
Um zeitgleich auf anderen Kochzonen zu kochen, die Punkte 2 bis 4 wiederholt durchführen.
anschließend
Plus-Taste
Kochtopf
auf die Kochzone stellen.
die Betätigung einer nachfolgenden Taste.
innerhalb von
, ansonsten erlischt die Auswahl.
solange betätigen, bis die Kochstufen-Anzeigen 0 zei-
Kochzonenauswahl-Taste
oder
Minus-Taste
betätigen (z.B. für
eine Kochstufe auswählen.
Kochzonenauswahl-Tasten Bereitschaftspunkt
Kochzone ausschalten
5. Bereitschaftspunkt der gewählten Kochzone muss leuchten. Dazu evtl.
Kochzonenauswahl-Taste
Minus-Taste
6. a)
anzeigt, oder
b)
Minus-Taste
Die Kochzone wird von jeder Kochstufe aus direkt ausgeschaltet, oder
Ein/Aus-Taste
c)
tet (alle Kochzonen werden abgeschaltet).
betätigen (z.B. für vorne links).
mehrmals betätigen, bis die Kochstufenanzeige 0
und
Plus-Taste
betätigen. Das gesamte Kochfeld wird abgeschal-
gleichzeitig einmal betätigen.
Kochfeld abschalten
7.
Ein/Aus-Taste
stellung vollständig ausgeschaltet.
betätigen. Das Kochfeld wird unabhängig von der Ein-
9
Page 10
Bedienung
D

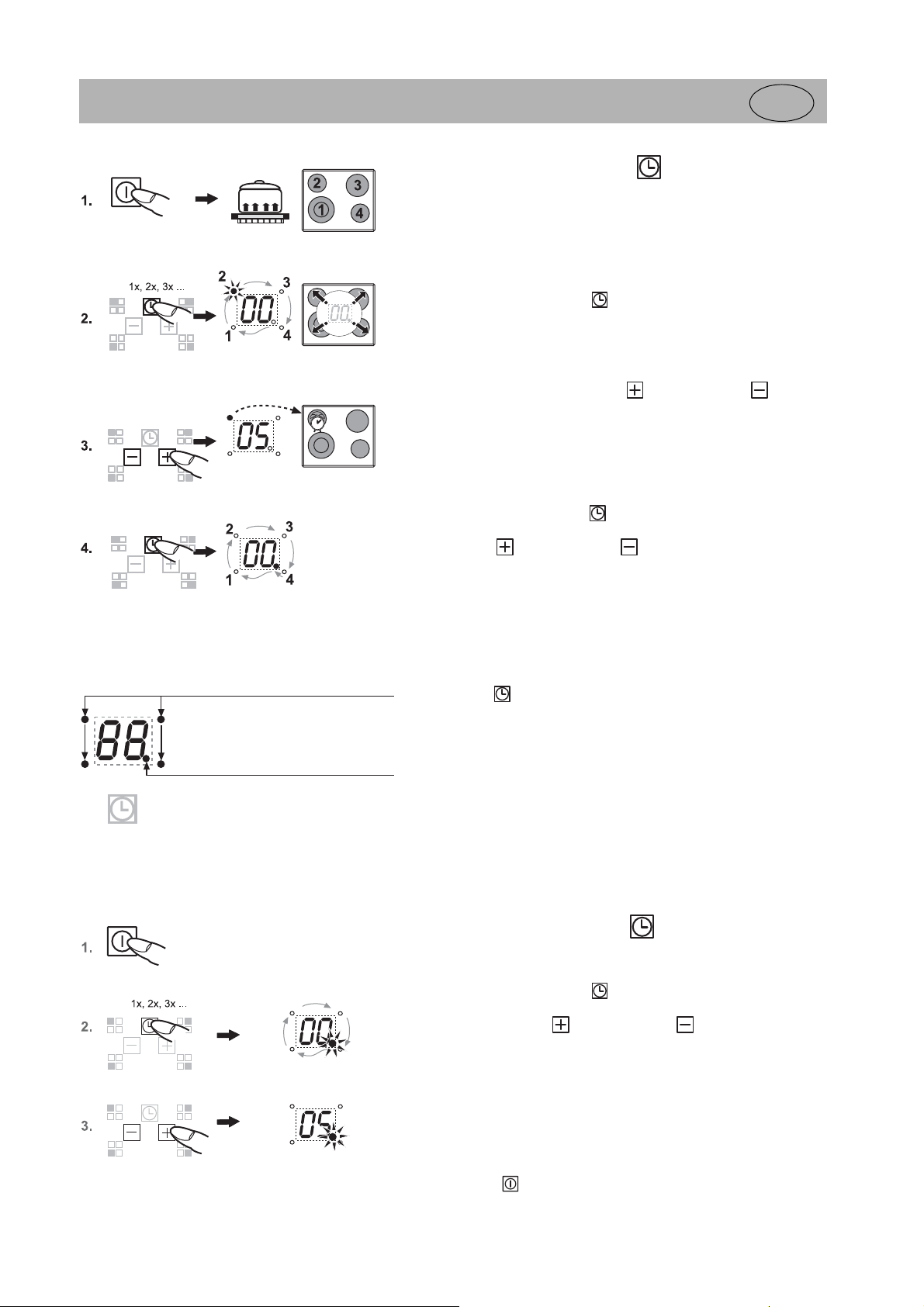

Abschaltautomatik (Timer)
Durch die Abschaltautomatik wird jede eingeschaltete Kochzone nach einer
einstellbaren Zeit automatisch abgeschaltet. Es können Kochzeiten von 1 bis
99 Minuten eingestellt werden.
1. Das Kochfeld einschalten. Eine oder mehrere Kochzonen einschalten
und gewünschte Kochstufen wählen.
2. Die
Timer-Selektions-Taste
Die Taste weiter betätigen, bis die Timer-Kontrollleuchte für die
gewünschte Kochzone blinkt.
Wichtig: Timer-Kontrollleuchten können nur blinken, wenn die Kochzonen
vorher eingeschaltet wurden (Kochstufe größer 0).
3. Gleich darauf durch die
zeit von 1 bis 99 Minuten eingeben.
Durch die Plus-Taste beginnt der Anzeigewert bei 01, durch die MinusTaste bei 99.
Durch gleichzeitiges Betätigen der Plus- und Minus-Taste wird die Einstellung zurückgesetzt (00).
4. Zur Programmierung der Abschaltautomatik für eine weitere Kochzone,
die
Timer-Selektions-Taste
leuchte für die gewünschte Kochzone blinkt. Anschließend durch die
Plus-Taste
5. Nach Ablauf der Zeit wird die Kochzone ausgeschaltet. Es ertönt ein zeitlich begrenzter Signalton, der durch Betätigung einer beliebigen Taste
(ausgenommen Ein/Aus-Taste) abgeschaltet werden kann.
oder
Plus-Taste
Minus-Taste
betätigen.
oder
Minus-Taste
so oft betätigen, bis die Timer-Kontroll-
die gewünschte Zeit einstellen.
die Koch-
Timer-Kontrollleuchte
Kurzzeitwecker-Leuchte
Hinweise
• Zur Kontrolle der abgelaufenen Zeit (Abschaltautomatik) die
tions-Taste
gewünschte Kochzone blinkt. Der Anzeigewert kann abgelesen und verändert werden.
• Abschaltautomatik vorzeitig löschen: Die jeweilige Kochzone anwählen
(Timer-Kontrollleuchte blinkt) und Plus- und Minus-Taste gleichzeitig einmal betätigen.
so oft betätigen, bis die Timer-Kontrollleuchte für die
Timer-Selek-
Kurzzeitwecker (Eier-Uhr)
1. Das Kochfeld einschalten.
Timer-Selektions-Taste
2. Die
Leuchte blinkt.
Durch die
stellen.
3. Nach Ablauf der Zeit ertönt ein zeitlich begrenzter Signalton, der durch
Betätigung einer beliebigen Taste (ausgenommen Ein/Aus-Taste) abgeschaltet werden kann.
Plus-Taste
betätigen, bis die Kurzzeitwecker-
oder
Minus-Taste
die Zeit in Minuten ein-
10
Hinweis:
• Der Kurzzeitwecker bleibt auch dann in Betrieb, wenn das Glaskeramik-
Kochfeld ausgeschaltet ist. Zum Ändern der Zeit das Kochfeld durch die
Ein/Aus-Taste einschalten.
Page 11
Bedienung
D

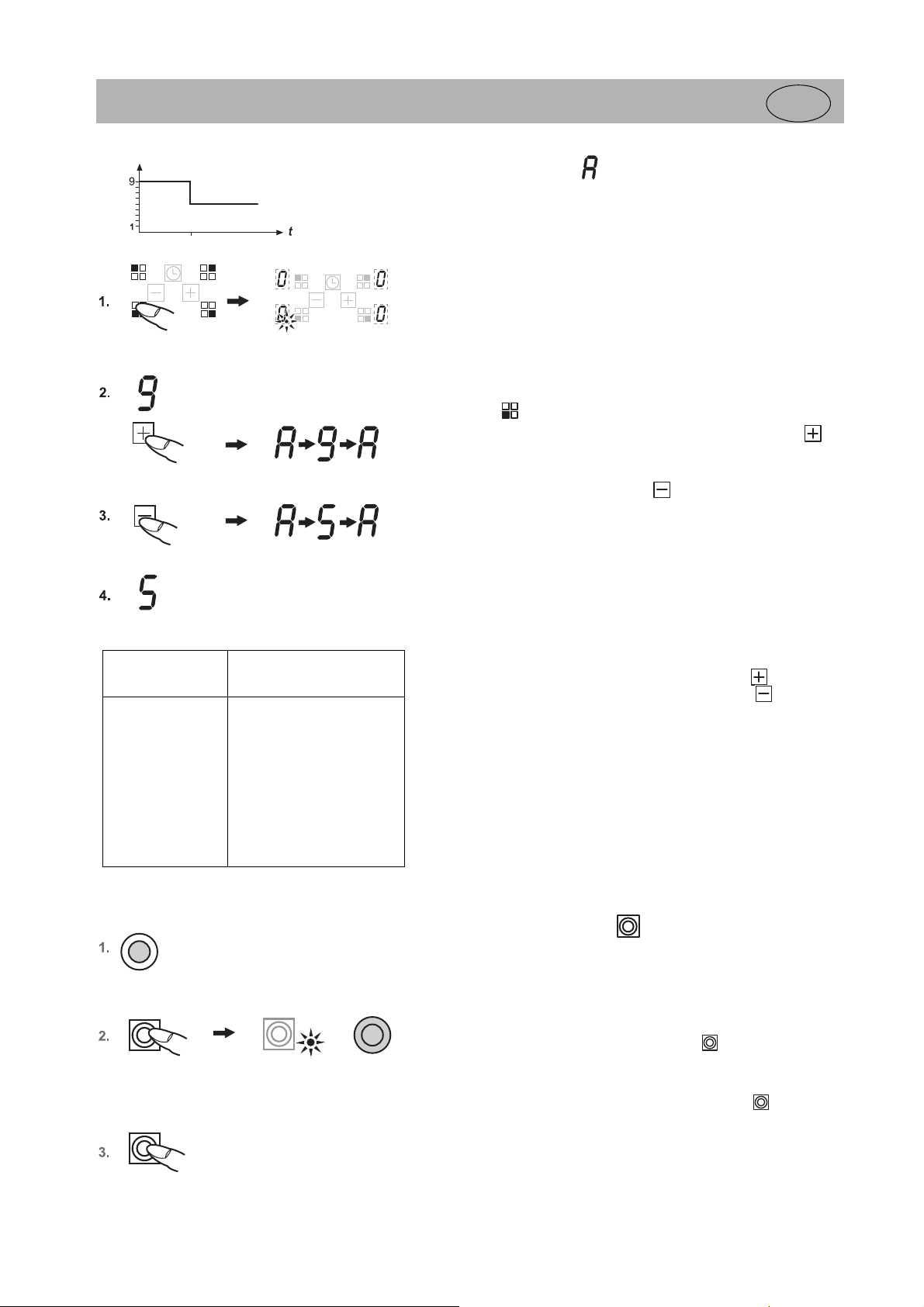

Ankochautomatik
Bei der Ankochautomatik erfolgt das Ankochen mit Kochstufe 9. Nach einer
bestimmten Zeit wird automatisch auf eine geringere Fortkochstufe (1 bis 8)
zurückgeschaltet.
Bei Anwendung der Ankochautomatik muss lediglich die Fortkochstufe
gewählt werden, mit der das Gargut weitergegart werden soll, weil die Elektronik selbständig zurückschaltet.
Die Ankochautomatik ist geeignet für Gerichte, die kalt aufgesetzt, mit hoher
Leistung erhitzt und auf der Fortkochstufe nicht ständig beobachtet werden
müssen (z.B. das Kochen von Suppenfleisch).
1. Eine Kochzone in Betrieb nehmen. Der Bereitschaftspunkt der gewählten
Kochzone muss leuchten. Dazu evtl.
gen (z.B. für vorne links).
2. Kochstufe 9 einstellen. Durch erneutes Betätigen der
wird die Ankochautomatik aktiviert.
Die Kochstufenanzeige zeigt abwechselnd A und 9.
3. Gleich darauf durch die
bis 8 wählen.
A und die gewählte Fortkochstufe blinken abwechselnd.
4. Die Ankochautomatik läuft programmgemäß ab. Nach einer bestimmten
Zeit (siehe Tabelle) wird der Kochvorgang mit der Fortkochstufe fortgeführt.
Minus-Taste
Kochzonenauswahl-Taste
Plus-Taste
eine geringere Fortkochstufe 1
betäti-
Eingestellte
Kochstufe
1
2
3
4
5
6
7
8
9
Ankochautomatik
Zeit (Min:Sek)
0:48
2:24
3:50
5:12
6:48
2:00
2:48
3:36
-
Hinweise
• Während der Ankochautomatik kann mit der
stufe erhöht werden. Die Betätigung der
Ankochautomatik ab.
• Belässt man nach Aktivierung der Ankochautomatik die Stufe 9 und wählt
keine geringere Fortkochstufe, so wird die Ankochautomatik nach 10 Sek.
automatisch ausgeschaltet und es bleibt Stufe 9 erhalten.
Plus-Taste
Minus-Taste
die Fortkoch-
schaltet die
Zweikreiszuschaltung
(Nur Kochzonen mit mehreren Heizkreisen)
Die Zweikreiszuschaltung der jeweiligen Kochzone kann nur nach dem Ein-
schalten der entsprechenden Kochzone erfolgen.
1. Gewünschte Kochstufe von 1-9 wählen.
2. Durch Betätigen der
zuschalten.
Die Kontroll-Leuchte (Zweikreiszuschaltung) leuchtet auf.
3. Durch erneutes Betätigen der
der äußere Heizkreis aus.
Die Kontroll-Leuchte erlischt.
Kreiszuschaltungstaste
Kreiszuschaltungstaste
den zweiten Heizkreis
schaltet sich
Hinweis
Die zugeschalteten Heizkreise werden automatisch abgewählt, wenn die
Kochzone ausgeschaltet wird.
11
Page 12
Bedienung
D
Kindersicherung

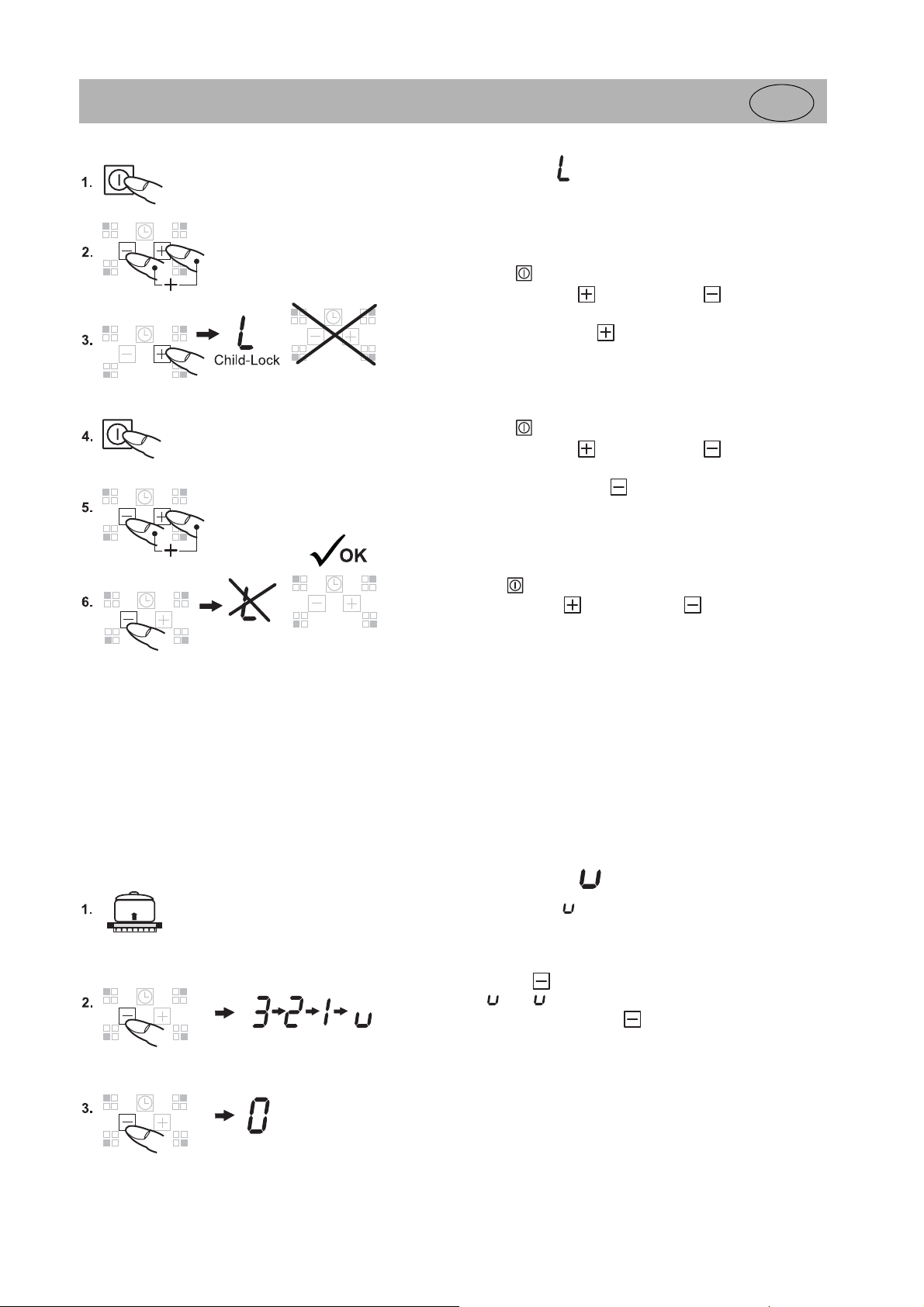

Die Kindersicherung soll verhindern, dass Kinder versehentlich oder absichtlich das Kochfeld einschalten. Dazu wird die Bedienung gesperrt.
Kindersicherung einschalten
1.
Ein/Aus-Taste
2. Gleich darauf
gen.
3. Anschließend die
aktivieren. In den Kochstufen-Anzeigen erscheint ein L für Child-Lock;
die Bedienung ist gesperrt und das Kochfeld schaltet ab.
Kindersicherung ausschalten
4.
Ein/Aus-Taste
5. Gleich darauf
gen.
6. Anschließend die
auszuschalten. Das L erlischt.
Kindersicherung nur für einen Kochvorgang aufheben
Voraussetzung: Die Kindersicherung ist nach Punkt 1-3 eingeschaltet.
•
Ein/Aus-Taste
• Gleich darauf
Jetzt können vom Benutzer die Kochzonen eingeschaltet werden (dazu
Kochzone auswählen und Kochstufe einstellen).
Nach dem Ausschalten des Kochfeldes ist die Kindersicherung wieder
aktiv (eingeschaltet).
betätigen um das Kochfeld einzuschalten.
Plus-Taste
Plus-Taste
betätigen.
Plus-Taste
Minus-Taste
betätigen.
Plus-Taste
und
Minus-Taste
betätigen, um die Kindersicherung zu
und
Minus-Taste
betätigen, um die Kindersicherung
und
Minus-Taste
gleichzeitig betäti-
gleichzeitig betäti-
gleichzeitig betätigen.
Hinweis
Bei Netzausfall wird die eingeschaltete Kindersicherung aufgehoben,
d.h. deaktiviert.
Warmhaltefunktion
Mit der Warmhaltefunktion können fertige Speisen auf einer Kochzone
warm gehalten werden. Die Kochzone wird mit geringer Leistung betrieben.
1. Kochgeschirr steht auf einer Kochzone und eine Kochstufe (z.B. 3) ist
gewählt.
2. Die
Minus-Taste
(...3, 2, 1, ). Bei stoppen. Die Warmhaltefunktion ist eingeschaltet.
3. Zum Ausschalten die
Die Warmhaltefunktion steht 360 Minuten zu Verfügung, danach wird das
Kochfeld ausgeschaltet.
drücken, um die Kochstufen herunterzuschalten
Minus-Taste
einmal betätigen (0).
12
Page 13
Reinigung und Pflege
D
Reinigung und Pflege
• Vor dem Reinigen das Kochfeld ausschalten und abkühlen
• Das Glaskeramikkochfeld darf unter keinen Umständen mit
• Beim Reinigen darauf achten, dass nur kurz über die
lassen.
einem Dampfreinigungsgerät oder ähnlichem gereinigt werden!
Ein/Aus-
Taste
gewischt wird. Damit wird ein versehentliches Einschal-
ten vermieden!
Glaskeramik-Kochfeld
Wichtig!
wie z.B. grobe Scheuermittel, kratzende Topfreiniger, Rost- und
Fleckenentferner etc.
Reinigung nach Gebrauch
1.
schmutzt ist - am besten nach jedem Gebrauch. Benutzen Sie
dazu ein feuchtes Tuch und ein wenig Handspülmittel. Danach
reiben Sie das Kochfeld mit einem sauberen Tuch trocken, so
dass keine Spülmittelrückstände auf der Oberfläche verbleiben.
Wöchentliche Pflege
2.
Woche gründlich mit handelsüblichen Glaskeramik-Reinigern.
Beachten Sie unbedingt die Hinweise des jeweiligen Herstellers.
Die Reinigungsmittel erzeugen beim Auftragen einen Schutzfilm,
der wasser- und schmutzabweisend wirkt. Alle Verschmutzungen
bleiben auf dem Film und lassen sich dann anschließend leichter
entfernen. Danach mit einem sauberen Tuch die Fläche trockenreiben. Es dürfen keine Reinigungsmittelrückstände auf der
Oberfläche verbleiben, weil sie beim Aufheizen aggressiv wirken
und die Oberfläche verändern.
Verwenden Sie niemals aggressive Reinigungsmittel,
Reinigen Sie das gesamte Kochfeld immer dann, wenn es ver-
Reinigen und pflegen Sie das gesamte Kochfeld einmal in der

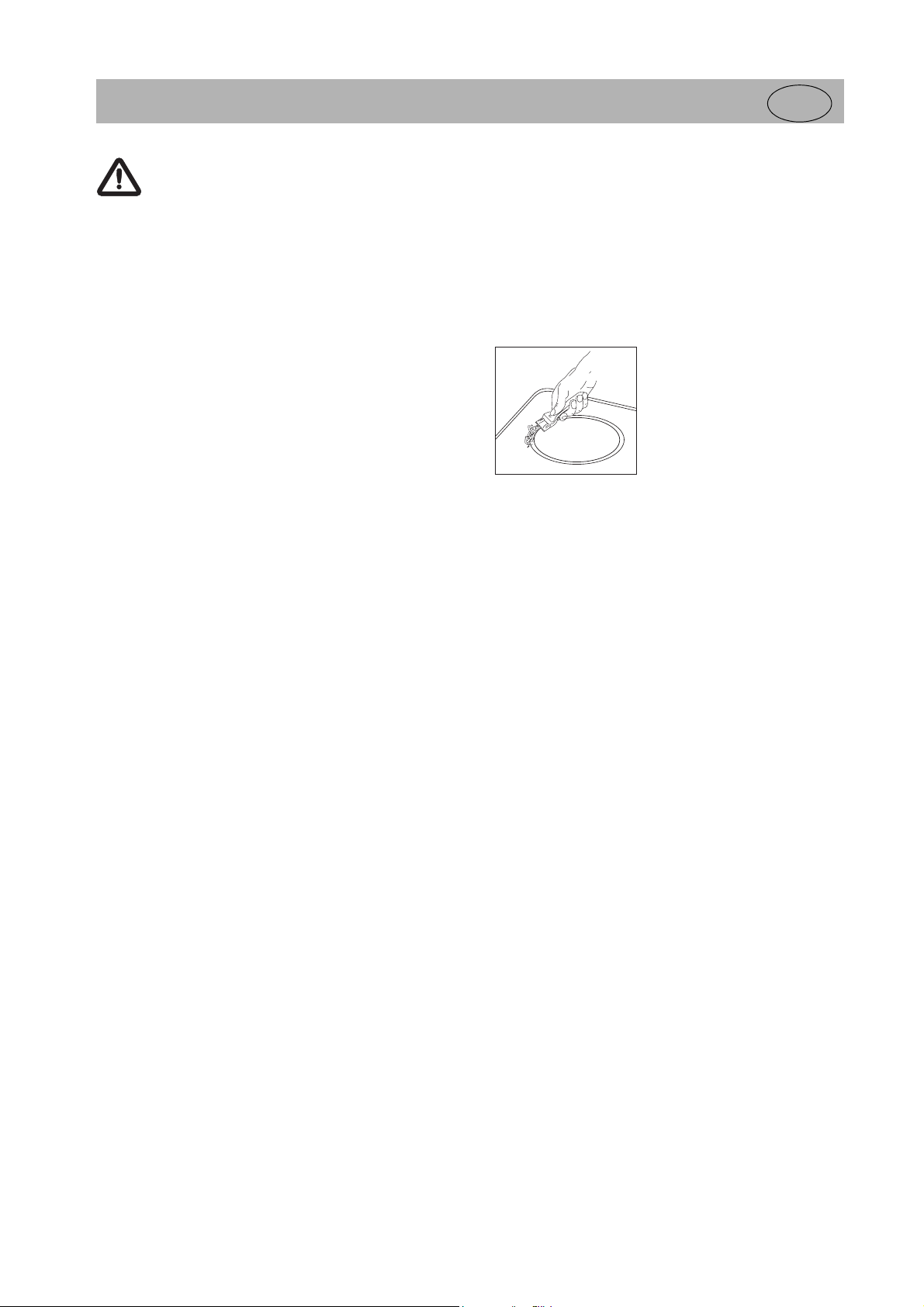

Spezielle Verschmutzungen
Starke Verschmutzungen
tartig glänzende Flecken) sind am besten zu beseitigen, wenn
das Kochfeld noch handwarm ist. Benutzen Sie dazu handelsübliche Reinigungsmittel. Gehen Sie dabei so vor, wie unter Punkt
2 beschrieben.
Übergekochte Speisen
chen und anschließend die Schmutzreste mit einem speziellen
Glasschaber für Glaskeramik-Kochfelder entfernen. Danach die
Fläche wie unter Punkt 2 beschrieben reinigen.
Eingebrannten Zucker
nen Sie sofort - im noch heißen Zustand - mit einem Glasschaber. Danach die Fläche wie unter Punkt 2 beschrieben, reinigen.
Sandkörner
zen auf die Kochfläche fallen, können beim Verschieben von
Töpfen Kratzer erzeugen. Achten Sie deshalb darauf, dass keine
Sandkörner auf der Oberfläche verbleiben.
Farbige Veränderungen
auf die Funktion und Stabilität der Glaskeramik. Es handelt sich
dabei nicht um eine Beschädigung des Kochfeldes, sondern um
nicht entfernte und daher eingebrannte Rückstände.
Glanzstellen
dere bei Verwendung von Kochgeschirr mit Aluminiumböden
oder durch ungeeignete Reinigungsmittel. Sie lassen sich nur
mühsam mit handelsüblichen Reinigungsmitteln beseitigen.
Eventuell die Reinigung mehrmals wiederholen. Durch die Verwendung aggressiver Reinigungsmittel und durch scheuernde
Topfböden wird das Dekor mit der Zeit abgeschmirgelt und es
entstehen dunkle Flecken.
, die eventuell beim Kartoffelschälen oder Salatput-
entstehen durch Abrieb des Topfbodens, insbeson-
und Flecken (Kalkflecken, perlmut-
zuerst mit einem nassen Tuch aufwei-
und geschmolzenen Kunststoff entfer-
des Kochfeldes haben keinen Einfluss
13
Page 14
Was tun bei Problemen?
D
Was tun bei Problemen?
Unqualifizierte Eingriffe und Reparaturen am Gerät sind gefährlich, weil Stromschlag- und Kurzschlussgefahr besteht. Sie sind
zur Vermeidung von Körperschäden und Schäden am Gerät zu
unterlassen. Deshalb solche Arbeiten nur von einem Elektrofachmann, wie z.B. einem Technischen Kundendienst, ausführen lassen.
Bitte beachten
Sollten an Ihrem Gerät Störungen auftreten, prüfen Sie bitte
anhand dieser Gebrauchsanleitung, ob Sie die Ursachen nicht
selber beheben können.
Nachfolgend finden Sie Tipps zur Behebung von Störungen.
Die Sicherungen lösen mehrfach aus?
Rufen Sie einen Technischen Kundendienst oder einen Elektroinstallateur!
Das Kochfeld lässt sich nicht einschalten?
• hat die Sicherung der Hausinstallation (Sicherungskasten)
• ist das Netzanschlusskabel angeschlossen?
• Sind die Sensortasten verriegelt (Kindersicherung), d.h. ein L
angesprochen?
wird angezeigt?
Das Symbol blinkt
Es liegt eine Dauerbetätigung der Touch-Control Sensortasten
durch übergekochte Speisen, Kochgeschirr oder andere Gegenstände vor.
Abhilfe: die Oberfläche reinigen oder den Gegenstand entfernen.
Zum Löschen des Symbols das Kochfeld aus- und einschalten.
Das Kochfeld gibt Geräusche ab (Klick- bzw. Knackgeräusch)?
Das ist technisch bedingt und lässt sich nicht vermeiden.
Das Kochfeld hat Risse oder Brüche?
Bei Brüchen, Sprüngen, Rissen oder anderen Beschädigungen
an der Glaskeramik besteht Stromschlaggefahr. Das Gerät sofort
außer Betrieb setzen. Sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.
• Sind die Sensortasten durch ein feuchtes Tuch, Flüssigkeit
oder einen metallischen Gegenstand teilweise bedeckt? Bitte
entfernen.
14
Page 15
Montageanleitung
Montageanleitung
Sicherheitshinweise für den
Küchenmöbelmonteur
• Furniere, Kleber bzw. Kunststoffbeläge der angrenzenden
Möbel müssen temperaturbeständig sein (>75°C). Sind die
Furniere und Beläge nicht genügend temperaturbeständig,
können sie sich verformen.
• Der Berührungsschutz muss durch den Einbau gewährleistet
sein.
• Die Verwendung von Wandabschlussleisten aus Massivholz
auf der Arbeitsplatte hinter dem Kochfeld ist zulässig, sofern
die Mindestabstände gemäß den Einbauskizzen eingehalten
werden.
• Die Mindestabstände der Muldenausschnitte nach hinten
gemäß der Einbauskizze sind einzuhalten.
• Bei Einbau direkt neben einem Hochschrank ist ein Sicherheitsabstand von mindestens 40 mm einzuhalten. Die Seitenfläche des Hochschrankes muss mit wärmefestem Material
verkleidet werden. Aus arbeitstechnischen Gründen sollte der
Abstand jedoch mindestens 300 mm betragen.
• Der Abstand zwischen Kochfeld und Dunstabzugshaube muss
mindestens so groß sein, wie in der Montageanleitung der
Dunstabzugshaube vorgegeben ist.
• Die Verpackungsmaterialien (Plastikfolien, Styropor, Nägel,
etc.) müssen aus der Reichweite von Kindern gebracht werden, da diese Teile mögliche Gefahrenquellen darstellen.
Kleinteile könnten verschluckt werden und von Folien geht
Erstickungsgefahr aus.
D
Einbau
Wichtige Hinweise
• Eventuelle Traversleisten unterhalb der Arbeitsplatte müssen
mindestens im Bereich des Arbeitsplattenausschnittes entfernt
werden.
• Übermäßige Hitzeentwicklung von unten z.B. von einem Backofen ohne Querstromlüfter ist zu vermeiden.
• Bei Einbau über einer Schublade ist darauf zu achten dass,
möglichst keine spitzen Gegenstände in der Schublade gelagert werden. Diese könnten sich an der Unterseite des Kochfeldes verkanten und die Schublade blockieren.
• Befindet sich ein Zwischenboden unterhalb des Kochfeldes,
muss der Mindestabstand zur Kochfeldunterseite 20 mm
betragen, um eine ausreichende Belüftung des Kochfeldes zu
gewährleisten.
• Der Einbau des Kochfeldes über Kältegeräten, Geschirrspülern sowie Wasch- und Trockengeräten ist nicht zulässig.
• Es ist dafür zu sorgen, dass wegen Brandgefahr keine feuergefährlichen, leicht entzündbaren oder durch Wärme verformbaren Gegenstände direkt neben oder unter dem Kochfeld
angeordnet bzw. gelegt werden.

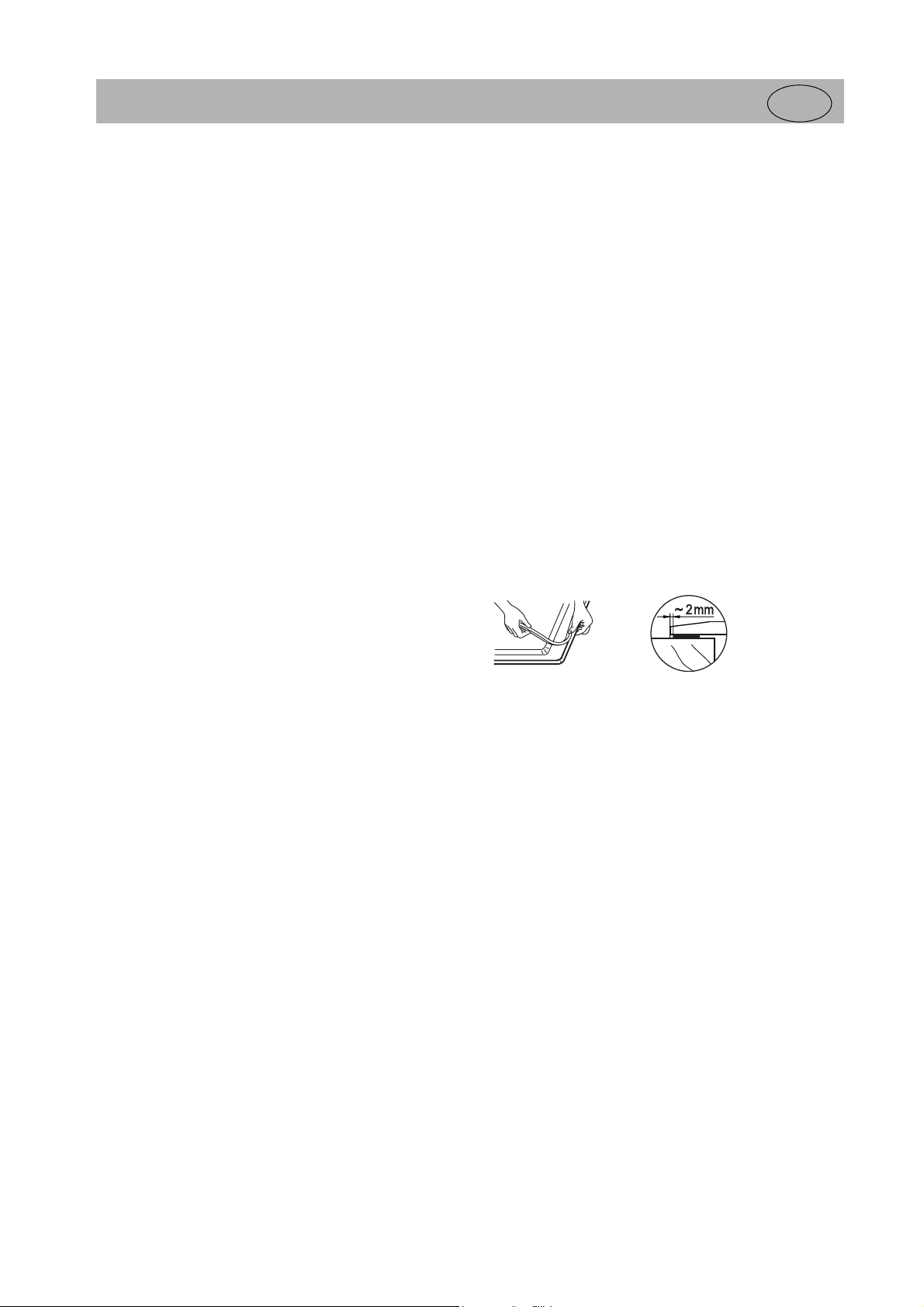

Kochfelddichtung
Vor dem Einbau ist die beiliegende Kochfelddichtung lückenlos
einzulegen.
• Es muss verhindert werden, dass Flüssigkeiten zwischen
Kochfeldrand und Arbeitsplatte oder zwischen Arbeitsplatte
und Wand in evtl. darunter eingebaute Elektrogeräte eindringen können.
• Bei Einbau des Kochfeldes in eine unebene Arbeitsplatte, z.B.
mit einem keramischen oder ähnlichem Belag (Kacheln etc.)
ist die evtl. an dem Kochfeld befindliche Dichtung zu entfernen
und die Abdichtung der Kochfläche gegenüber der Arbeitsplatte durch plastische Dichtungsmaterialien (Kitt) vorzunehmen.
Das Kochfeld auf keinen Fall mit Silikon einkleben!
•
späterer zerstörungsfreier Ausbau des Kochfeldes ist dann
nicht mehr möglich.
Arbeitsplattenausschnitt
Der Ausschnitt in der Arbeitsplatte sollte möglichst exakt mit
einem guten, geraden Sägeblatt oder einer Oberfräse vorgenommen werden. Die Schnittflächen sollten danach versiegelt werden, damit keine Feuchtigkeit eindringen kann.
Der Kochfeldausschnitt wird entsprechend den Abbildungen
angefertigt. Die Glaskeramik-Kochfläche muss unbedingt eben
und bündig aufliegen. Ein Verspannen kann zum Bruch der Glasplatte führen. Die Dichtung der Kochfläche auf einwandfreien Sitz
und lückenlose Auflage prüfen.
Das Glaskeramik-Kochfeld wird entweder mit Clipsen oder mit
Laschen befestigt.
Ein
15
Page 16
Montageanleitung
D
Maße in mm

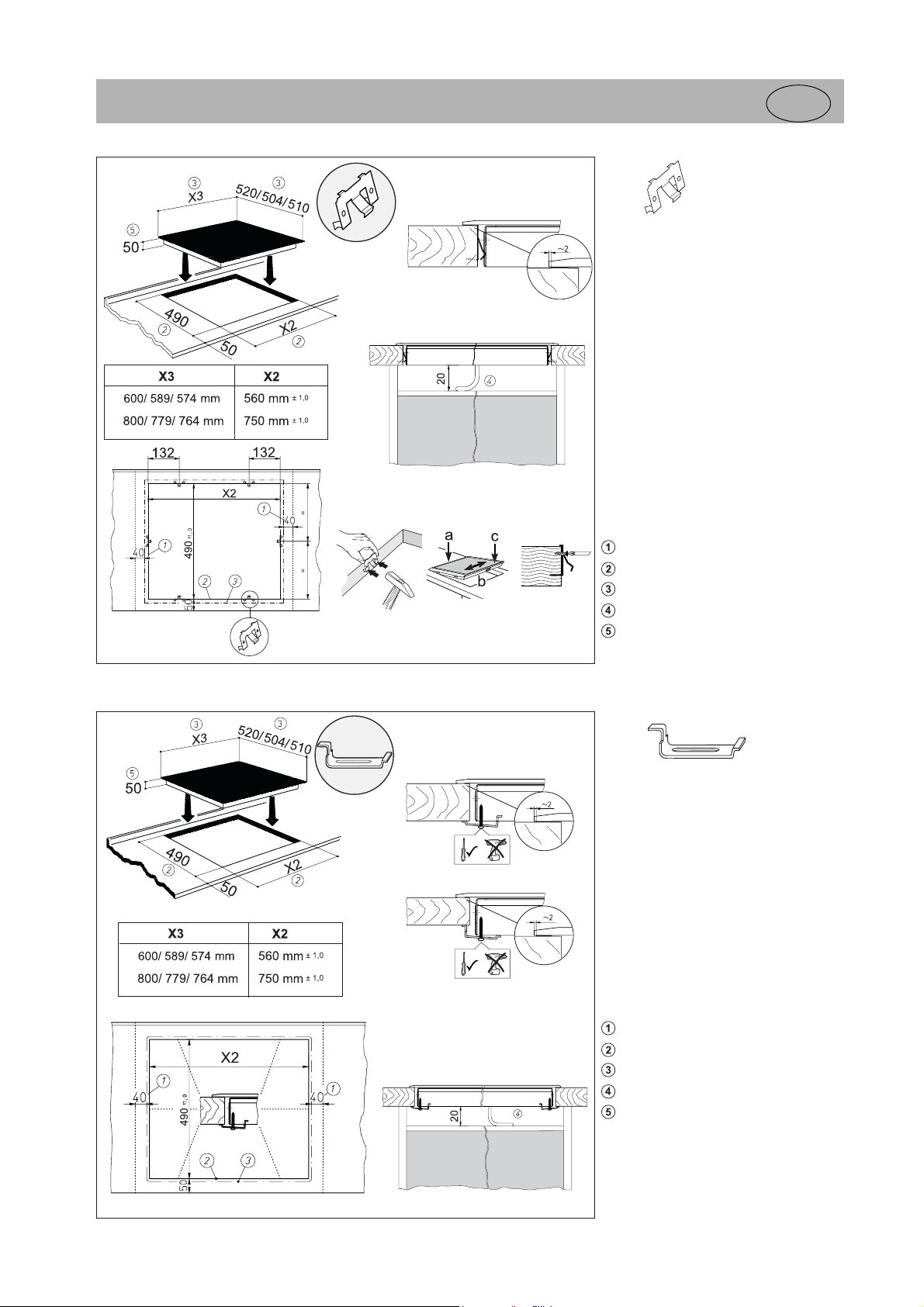

Clipse
• Die Clipse in den angegebenen Abständen in den Arbeitsplatten-Ausschnitt einschlagen. Durch den horizontalen
Anschlag ist keine Höhenausrichtung
erforderlich.
• Wichtig: der horizontale Anschlag der
Clipse muss bündig auf der Arbeitsplatte
aufliegen. (Bruchgefahr vermeiden)
• Gemäß Abbildung die Kochfläche links
anlegen (a), ausrichten (b) und einclipsen
(c).
• Zur Sicherung der Clipse können Schrauben eingesetzt werden.
Wichtig:
Durch schiefe Auflage oder Verspannen
besteht beim Einbau des GlaskeramikKochfeldes Bruchgefahr!
Mindestabstand zu benachbarten Wänden
Ausfräsmaß
Kochfeldaussenmaß
Kabeldurchführung in Rückwand
Einbauhöhe
Lasche
• Das Kochfeld einsetzen und ausrichten.
• Von unten die Laschen mit Schrauben an
den vorgesehenen Befestigungslöchern
einsetzen, ausrichten und festziehen.
• Die Schrauben nur mit einem Schraubendreher von Hand anziehen; keinen Akkuschrauber verwenden.
• Auf die richtige Lage der Lasche bei dünnen Arbeitsplatten achten.
Wichtig:
Durch schiefe Auflage oder Verspannen
besteht beim Einbau des GlaskeramikKochfeldes Bruchgefahr!
Mindestabstand zu benachbarten Wänden
Ausfräsmaß
Kochfeldaussenmaß
Kabeldurchführung in Rückwand
Einbauhöhe
16
Page 17
Montageanleitung
D
Elektrischer Anschluss
• Der elektrische Anschluss darf nur von einem autorisierten Fachmann vorgenommen werden!
• Die gesetzlichen Vorschriften und Anschlussbedingungen des
örtlichen Elektroversorgungsunternehmens müssen vollständig eingehalten werden.
• Bei Anschluss des Gerätes ist eine Einrichtung vorzusehen,
die es ermöglicht, das Gerät mit einer Kontakt-Öffnungsweite
von mindestens 3 mm allpolig vom Netz zu trennen. Als geeignete Trennvorrichtung gelten LS-Schalter, Sicherungen und
Schütze.
Bei Anschluss und Reparatur Gerät mit einer dieser Einrichtungen stromlos machen.
• Der Schutzleiter muss so lang bemessen sein, dass er bei
Versagen der Zugentlastung erst nach den stromführenden
Adern des Anschlusskabels auf Zug beansprucht wird.
• Die überschüssige Kabellänge muss aus dem Einbaubereich
unterhalb des Gerätes herausgezogen werden.
• Bitte beachten Sie, dass die vorhandene Netzspannung mit
der auf dem Typenschild übereinstimmt.
• Der vollständige Berührungsschutz muss durch den Einbau
sichergestellt sein.
• Achtung: Falschanschluss kann zur Zerstörung der Leistungselektronik führen.
Keine Anschlussleitung werkseitig vorhanden
• Zum Anschluss muss der Deckel der Anschlussdose auf der
Geräteunterseite gelöst werden, um an die Anschlussklemme
zu gelangen. Nach dem Anschluss muss der Deckel wieder
befestigt und die Anschlussleitung mit der Zugentlastungsschelle gesichert werden.
• Die Anschlussleitung muss mindestens dem Typ H05 RR-F
entsprechen.
Anschlussmöglichkeiten: 5-poliger Anschluss
* Achtung! Sonderanschluss
** Diese Anschlussvariante ist in der Schweiz durch den SEV nicht zuge-
lassen.
220 - 240 V 3~ !
Anschlussleitung werkseitig vorhanden
• Das Kochfeld ist werkseitig mit einer temperaturbeständigen
Anschlussleitung ausgestattet.
• Der Netzanschluss wird gemäß dem Anschlussschema vorgenommen, ausgenommen die Anschlussleitung ist bereits mit
einem Stecker ausgestattet.

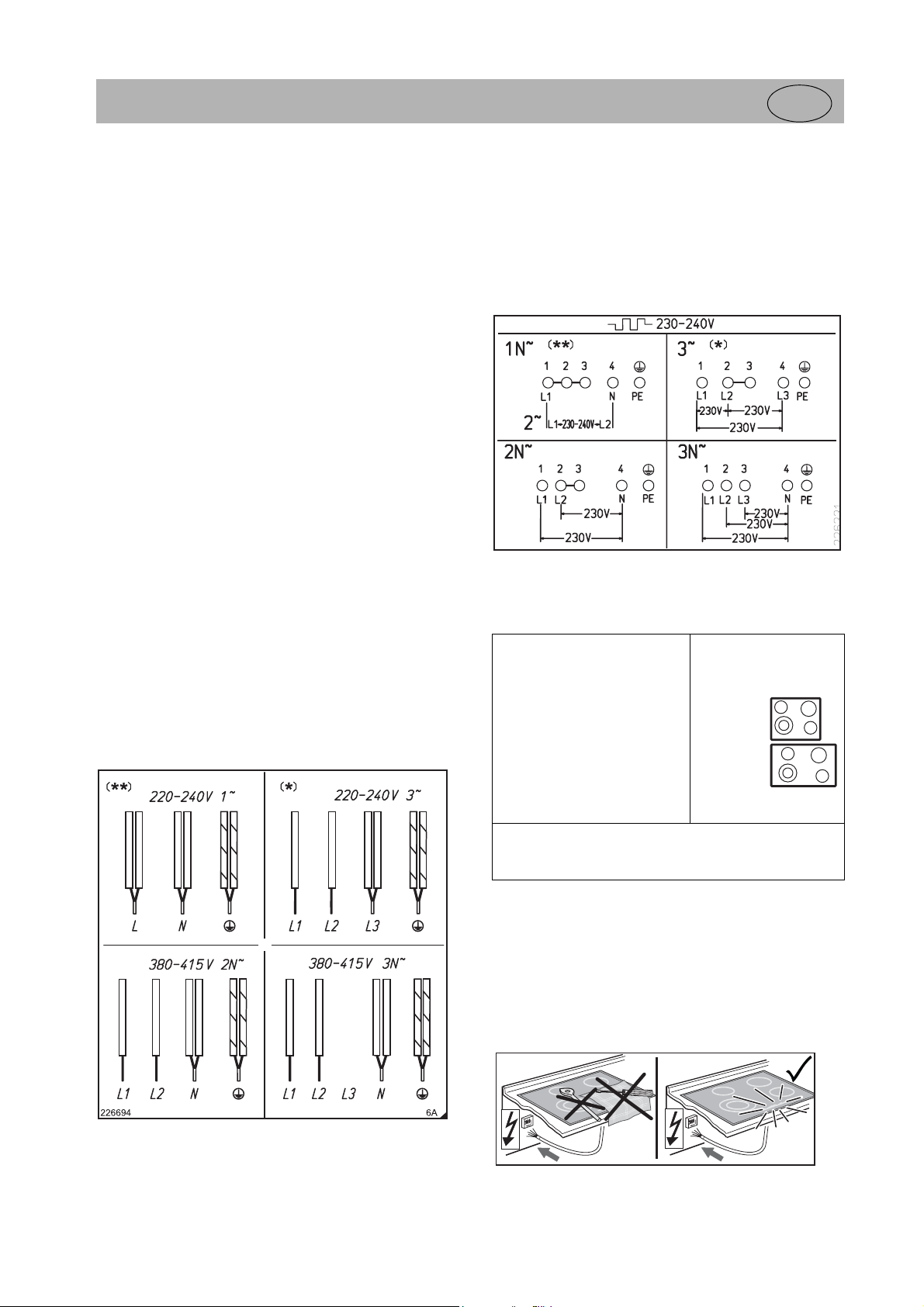

Anschlussmöglichkeiten
schwarz
schwarz
braun
braun
weiss
weiss
blau
grün-gelb
blau
grün-gelb
grün-gelb
grün-gelb
schwarz
schwarz
braun
braun
weiss
weiss
blau
blau
grün-gelb
grün-gelb
grün-gelb
grün-gelb
Technische Daten
Abmessungen Kochfeld
Höhe/ Breite/ Tiefe . . . . . . . mm
52 x 600 x 520
52 x 800 x 520
Kochzonen
vorne links . . . . . . . . . .Ø cm / kW
hinten links. . . . . . . . . .Ø cm / kW
hinten rechts . . . . . . . .Ø cm / kW
vorne rechts. . . . . . . . .Ø cm / kW
Kochfeld
gesamt . . . . . . . . . kW 6,4
21 - 12/ 2,2
14,5/ 1,2
18 / 1,8
14,5/ 1,2
Anschlusswerte
Netzspannung . . . . . . . . . . . . . . . . 380-415V 2N~, 50-60 Hz
Komponentennennspannung. . . . . 220 - 240V
Inbetriebnahme
Nach dem Einbau des Feldes und nach dem Anlegen der Versorgungsspannung (Netzanschluss) erfolgt zuerst ein Selbst-Test
der Steuerung und es wird eine Serviceinformation für den Kundendienst angezeigt.
Wichtig: Zum Netzanschluss dürfen keine Gegenstände auf den
Touch-Control Sensortasten sein!
* Achtung! Sonderanschluss
** Diese Anschlussvariante ist in der Schweiz durch den SEV nicht zuge-
lassen
220 - 240 V 3~ !
Mit einem Schwamm und Spülwasser kurz über die Oberfläche
des Kochfeldes wischen und anschließend trockenreiben.
17
Loading...
