Kunzer WK RH2500 User guide [de]

Bedienungsanleitung

Radheber und
Mobile Hebebühne

WK RH2500

1. Verwendungszweck:

Der WK RH2500 dient mit seinen Ansatzteilen (Radgabel und Karosserieaufnahme) zum
Anheben von Kraftfahrzeugen.

2. Bestimmungsgemäße Verwendung:

Der WK RH2500 ist nur mit den original Zubehörkomponenten laut Betriebsanleitung zu
verwenden.

Nicht bestimmungsgemäße Verwendung

Es können bei nicht bestimmungsgemäßer Verwendung, unsachgemäßer Behandlung
und Bedienung und wenn dieses Gerät von unausgebildetem Personal bedient wird,
Gefahren für das Personal entstehen. Bei nicht bestimmungsgemäßer Verwendung
erlischt die Haftung unsererseits.

1

3. Wer darf den WK RH2500 bedienen?

Jeder, der die Bedienungsanleitung gelesen und verstanden hat, darf den WK RH2500
bedienen.

Die Zuständigkeiten müssen bei der Bedienung klar festgelegt sein und eingehalten wer­den.

4. Sicherheitshinweise:

Dieses Gerät wurde nach dem aktuellen Stand der Technik und den bestehenden Sicher­heitsvorschriften gebaut. Trotzdem können von diesem Gerät Gefahren für Personen und
Sachwerte ausgehen, wenn es unsachgemäß bzw. nicht dem Verwendungszweck ent­sprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.

Sachkundige Bedienung und sorgfältige Wartung gewährleisten eine hohe Leistung und
Verfügbarkeit dieses Gerätes, daher empfehlen wir, diesen Kapiteln besondere Aufmerk­samkeit zu schenken.

WICHTIG: Jede Person, die mit der Installation, der Bedienung und Wartung des
Gerätes zu tun hat, muss die Betriebsanleitung gelesen und verstanden haben.

Hierzu gehört, dass Sie:

• die Sicherheitshinweise an dem Gerät und im Text verstehen.

• die Anordnung und die Funktion der verschiedenen Bedienmöglichkeiten kennenlernen.

• die Bedienung darf nur durch hierzu vorgesehenes Personal vorgenommen werden.
Alle Arbeiten an und mit dem WK RH2500 dürfen nur gemäß der vorliegenden Anleitung
durchgeführt werden, deshalb muss diese Anleitung unbedingt in der Nähe des Gerätes
griffbereit und geschützt aufbewahrt werden.

Die allgemeinen nationalen oder betrieblichen Sicherheitsvorschriften sind zu beachten.

Die Zuständigkeiten bei der Bedienung müssen unmissverständlich geregelt und ein­gehalten werden, damit unter dem Aspekt der Sicherheit keine unklaren Kompetenzen
auftreten.

Vor der Inbetriebnahme hat sich der Anwender davon zu überzeugen, dass keine Person
oder Gegenstände im Gefahrenbereich sind. Der Anwender darf den WK RH2500 nur in
einwandfreiem Zustand betreiben. Jede Veränderung oder Störung ist sofort dem nächs­ten Verantwortlichen zu melden.

2

5. Sicherheitssymbole:

Diese Gefahrensymbole weisen Sie in dieser Betriebsanleitung auf besondere Gefahren
hin:

Gefahr

Dieses Symbol gibt Ihnen Hinweise auf besondere Gefahren an dem Gerät und Auswir­kungen auf Ihre Person sowie Möglichkeiten der Gefahrenabwehr und Verhaltensregeln
für den richtigen Umgang mit dem WK RH2500.

Spannung
Dieses Symbol gibt Ihnen wichtige Hinweise auf Gefahren beim Umgang mit elektri­scher Energie un deren Auswirkungen auf Ihre Person sowie Möglichkeiten der Gefah­renabwehr und Verhaltensregeln für den richtigen Umgang mit dem WK RH2500.

Achtung

Dieses Symbol gibt Ihnen Hinweise auf mögliche Sachschäden.

6. Geräteaufbau:

3

7. Inbetriebnahme und Bedienung:

Vergewissern Sie sich, dass sich das Gerät in einem einwandfreien Zustand befindet.
Sorgen Sie für einen ebenen, tragfähigen Untergrund, auf dem sich der WK RH2500
leicht fahren lässt.

Schutzausrüstung (PSA) ist zu tragen - Sicherheitsschuhe

Radgabel

Hängen Sie die Radgabel in den Haken des Hubschlittens (7) ein. Lösen Sie die Hand­bremse und nehmen Sie den Gang heraus. Fahrzeug muss rollbar und nicht blockiert
sein.

4

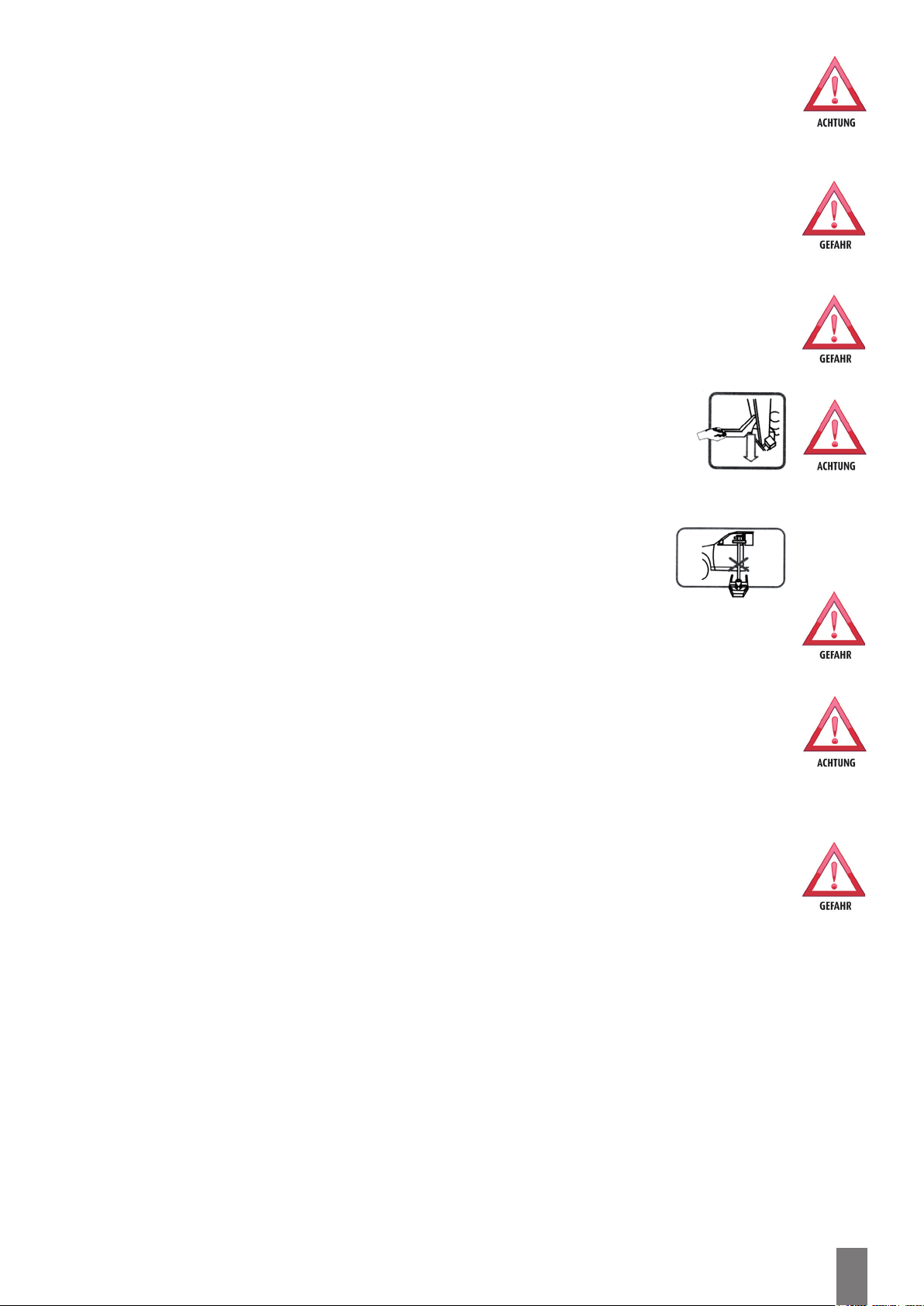

Verbinden Sie den WK RH2500 mit der Stromversorgung (4).
Fahren Sie mit der Radgabel bis zum Anschlag unter den zu hebenden Reifen.
Bewegen Sie den Fahrhebel (1) bis zum Anschlag in die gewünschte Fahrrichtung.
Achten Sie während des Hub- und Senkvorganges, dass sich der WK RH2500 frei be­wegen kann und nicht durch Bodenunebenheiten, Hindernisse oder ähnliches blockiert
wird.
Sichern Sie das Fahrzeug nach dem Anheben durch einen Unterstellbock.

Achtung:
Achten Sie auf den korrekten Luftdruck und die Mindestgröße des Reifens (13“)

Universalaufnahme

Hängen Sie die Universalaufnahme in den Haken des Hubschlittens (7) ein.
Lösen Sie die Handbremse und nehmen Sie den Gang heraus.
Fahrzeug muss rollbar und nicht blockiert sein.
Verbinden Sie den WK RH2500 mit der Stromversorgung (4).
Positionieren Sie den WK RH2500 parallel zum Seitenspiegel des zu hebenden
Fahrzeuges.

Fahren Sie mit der Universalaufnahme unter den Seitenschweller an die
original Wagenheberaufnahme.
Bewegen Sie den Fahrhebel (1) bis zum Anschlag in die gewünschte Fahrrichtung.
Achten Sie während des Hub- und Senkvorganges darauf, dass sich der WK RH2500
frei bewegen kann und nicht durch Bodenunebenheiten, Hindernisse oder ähnliches
blockiert wird.
Sichern Sie das Fahrzeug nach dem Anheben durch einen Unterstellbock.

Achtung:
Nie in der Mitte oder im hinteren Bereich des Schwellers heben.
Abrutschgefahr besteht:
Bei Verwendung der Universalaufnahme, ab einer Hubhöhe von ca. 50 cm, sowie bei
blockiertem, nicht rollbarem Gerät.

Bei Stromausfall oder Ausfall des Antriebmotors lässt sich das Gerät auch manuell
betätigen. Hierzu entfernen Sie bitte die obere Kunststoffabdeckung und stellen die
Spindel mittels eines 30er Schlüssels entgegen dem Uhrzeigersinn.

5

8. Gefahrenhinweise:

• WK RH2500 nur auf geeigneten, festen, ebenen Untergrund betreiben.

• Bremse lösen und Schaltung auf Neutralstellung.

• Sichern Sie das angehobene Fahrzeug mit einem Unterstellbock.

• Während des Betriebes des WK RH2500 dürfen sich keine Personen im oder unter
dem Fahrzeug oder in dessen Bewegungsbereich befinden.

• Fahrzeuggewicht beachten (max. 2.500 kg)

• Fahrhebel immer bis zum Anschlag betätigen.

• Radgabel immer vollständig unter den Reifen fahren.

• Auf korrekten Luftdruck und Mindestradgröße achten.

• Universalaufnahme nur im vorderen Schwellerbereich an den original Wagenheber­ aufnahmen verwenden.

• Bei Wartungs- und Pflegearbeiten Netzstecker ziehen.

Achtung:
Explosionsschutz: Gerät darf nicht in explosionsfähiger Atmosphäre betrieben werden.

9. Technische Daten:

Netzspannung: 230 V
Hublast: 1.250 kg
Max. Fahrzeuggewicht: 2.500 kg
Hubhöhe: ca. 98 cm
Hubzeit: ca. 35 Sek.
Höhe: 135 cm
Maße Grundrahmen: 95 x 68 x 11 cm (LxBxH)

10. Pläne:

11. Wartung:

Monatliche Sichtkontrolle der Anbauteile, des Keilriemens und der Räder.
Auf lose Schraubverbindungen und Beschädigungen achten.
Fettschmierung der Spindel und der Laufrolle des Hubschlittens (Seite 4 Abb. 2)

Bei übermäßigem Verschleiß oder bei Nichtaustausch von Produktteilen ist die Sicher­heit gegebenenfalls nicht mehr gewährleistet. Alle Arbeiten an dem Gerät dürfen nur
gemäß der vorliegenden Anleitung durchgeführt werden. Das Gerät darf nur von auto­risiertem Fachpersonal geöffnet werden. Bei einem Defekt empfehlen wir, sich an den
Hersteller zu wenden, bzw. zur Reparatur einzuschicken. Bei Eingriffen in das Gerät zur
Reparatur muss diese vorher immer stromlos geschaltet werden.

Achtung:

• Bei Arbeiten an der Elektrik oder elektrischen Elementen müssen diese vorher
stromlos geschaltet werden, um Verletzungsgefahren zu verhindern.

• Eigenmächtiges Umbauen oder Veränderungen des WK RH2500 sind aus Sicher­ heitsgründen nicht gestattet.

Sicherheitsrelevante Einrichtungen müssen regelmäßig auf Ihre Vollständigkeit und
Funktion geprüft werden.

12. Entsorgung und Rücknahme:

Ist dieses Gerät zu entsorgen, so ist dieses entweder nach den gültigen Richtlinien und
Vorschriften umweltgerecht zu Entsorgen oder an den Hersteller zurückzuführen.
Der Hersteller behält sich das Recht vor, für die Entsorgung dieses Gerätes eine Gebühr
zu erheben.

Willy Kunzer GmbH
Römerstraße 17
D-85661 Forstinning
