Bedienungsanleitung

Parksensor-Werkzeug

11-teilig, im Koffer

7PSW11

1

BESCHREIBUNG:

Das Stanzwerkzeug ermöglicht es an definierten Punkten in neue Stoßstangen die Löcher für die
Parksensoren zu erstellen. Es gibt verschiedene, vom Hersteller vorgegebene Durchmesser für die
Parksensoren. Durch Stanzen, statt Bohren, kann dieser Vorgang auch nach der Lackierung erfol­gen. Die sensiblen Sensoren erfordern exakte Bohrungen.
Mit den im Satz zusätzlich enthaltenen Führungsdornen können die Halter für die Sensoren exakt
und effektiv positioniert und verklebt werden.
Einfaches und professionelles Werkzeug zum Erstellen von Löchern für Parksensoren.
Durch die verschiedenen Durchmesser der Stanzwerkzeuge wird eine Vielzahl von Anwendungen
abgedeckt.

Größe 18,2 mm z.B.: BMW, Volkswagen Größe 24 mm z.B.: Opel
Größe 26 mm z.B.: Volkswagen Größe 32 mm z.B.: BMW

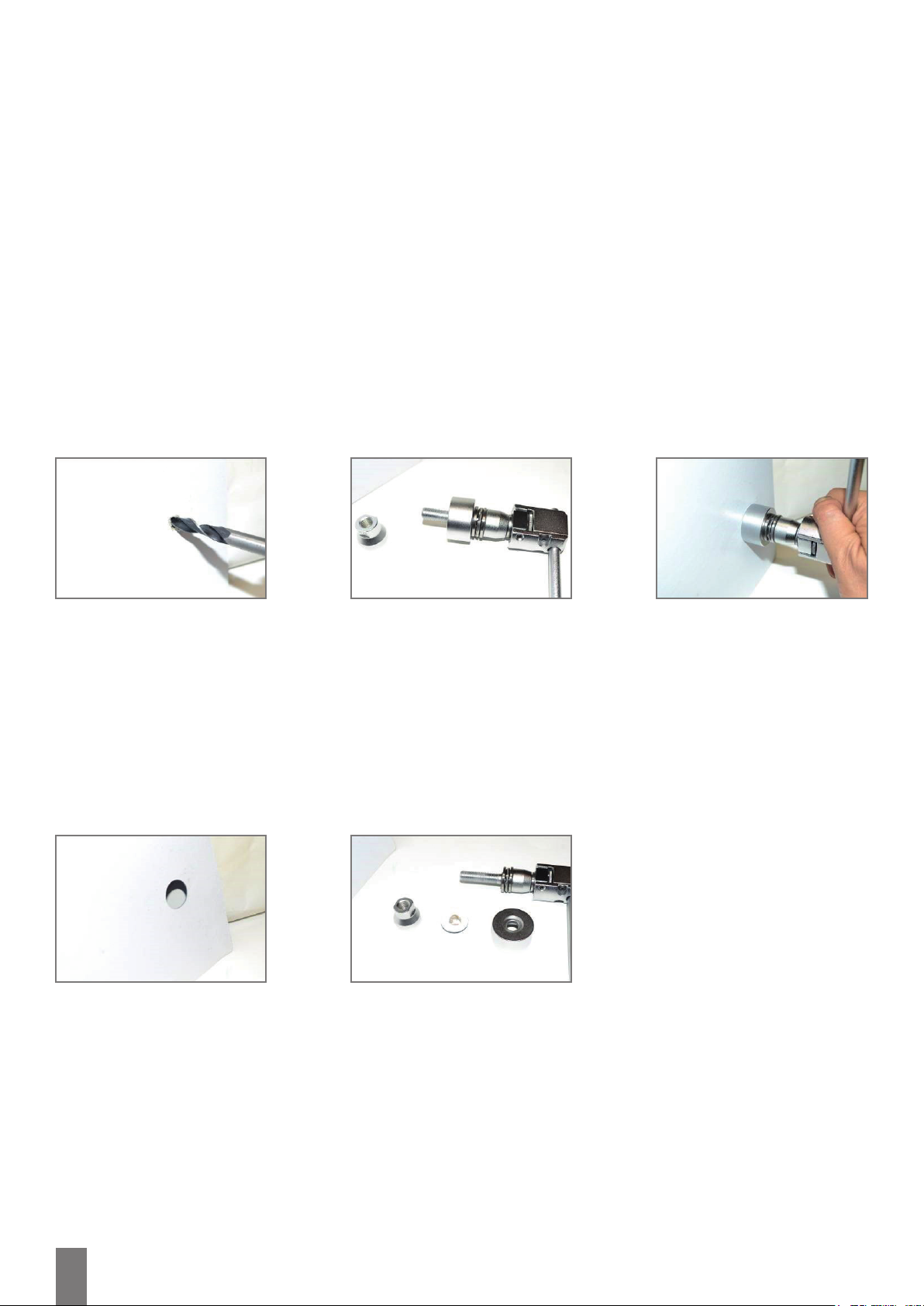

ANWENDUNG:

Mit dem Zentrierbohrer
an definierter Stelle ein
Loch vorbohren.

Loch nach erfolgter
Stanzung.

Abhängig vom benötigten
Lochdurchmesser das
passende Stanzwerkzeug
auswählen.

Stanzwerkzeug lösen,
Stanzlinse entfernen und
Werkzeug für den folgen­den Einsatz reinigen.

Das Stanzwerkzeug in
das vorgebohrte Loch
einsetzen. Der „kleinere“
Stanzkörper sollte außen
sitzen und dann nach
innen durchgezogen
werden.

Nach erfolgter Stanzung
den entsprechenden
Führungsdorn von au­ßen durch das Loch
einführen. Jetzt kann der
Sensorhalter innen pass­genau positioniert und
eingesetzt bzw. einge­klebt werden.
