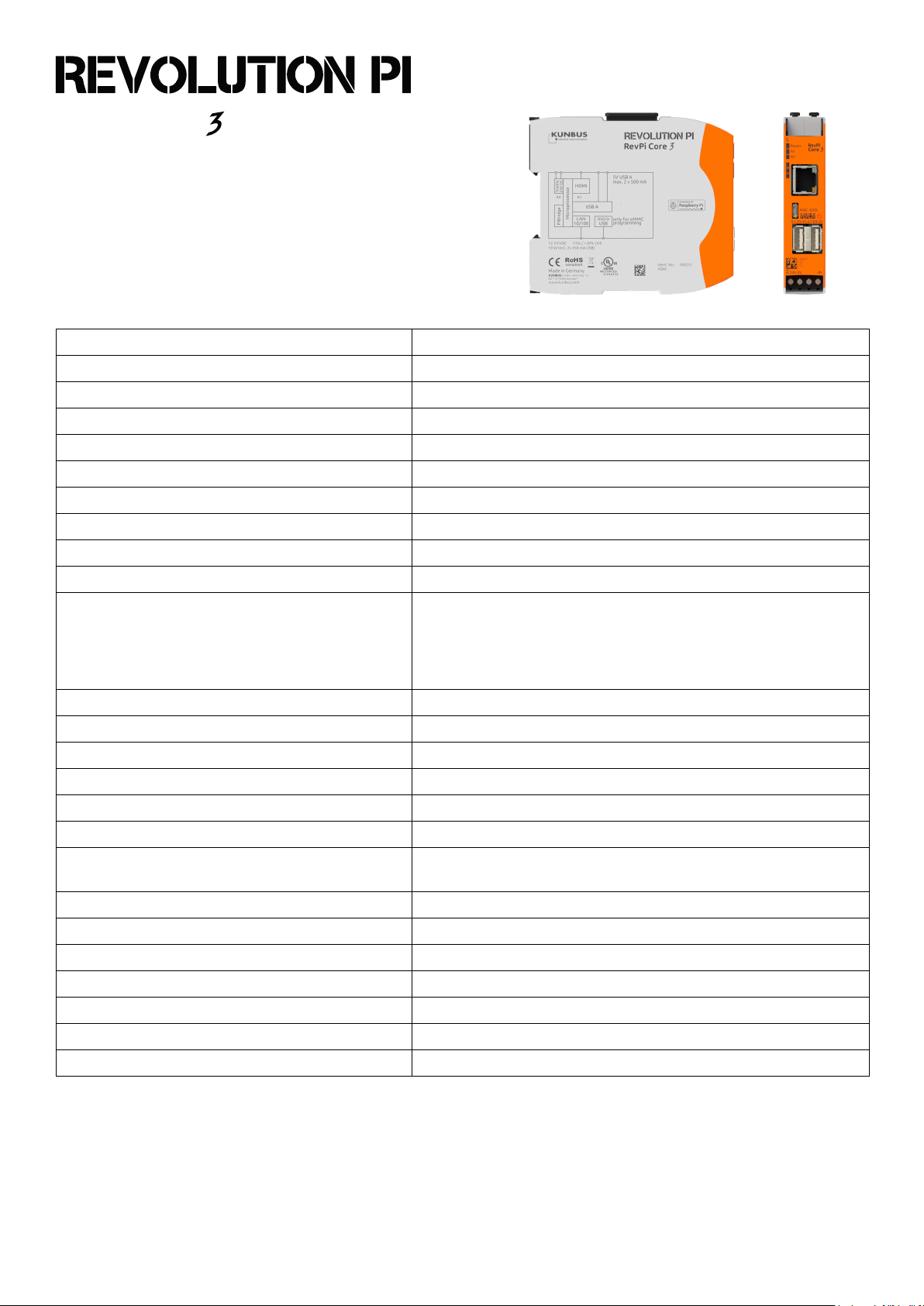

KUNBUS REVPI CORE 3 Datasheet

RevPi Core

Artikelnr.: 100257

Technische Daten

Gehäuseabmessungen (HxBxT) 96 x 22,5 x 110,5 mm

Gehäusevariante Hutschienengehäuse (für Hutschienenvariante EN 50022)

Gehäusematerial Kunststo

Gewicht ca. 115 g

Schutzart IP20

Spannungsversorgung 12-24 VDC -15% / +20%, verpolungssicher

Maximale Leistungsaufnahme 10 W (inkl. 900 mA Summe USB Ausgangsstrom)

Zulässige Betriebstemperatur -40 °C bis +55 °C

3

Zulässige Lagertemperatur -40 °C bis +85 °C

1

2

Max. relative Luftfeuchtigkeit (bei 40 °C) 93 % (keine Betauung)

2 x USB A (Summe der Stromentnahme aus beiden Buchsen max. 900 mA) 2
1 x RJ45 10/100 Ethernet

Schnittstellen

1 x Micro-USB Buchse (exklusiv für Image-Transfer auf eMMC)
1 x Micro HDMI
2 x PiBridge Systembus

Steckverbinder 1 x 4-poliger Schraubverbinder für Spannungsversorgung

Prozessor Broadcom BCM2837 mit 4-Kern-Prozessor ARM Cortex-A53

Taktfrequenz 1,2 GHz

Prozessorkühlung Passiv mit Kühlkörper

RAM 1 GB

Flash-Speicher 4 GB

Kompatible Module zur Systemerweiterung

Alle RevPi IO-Module und RevPi Gate-Module können über den PiBridge
Systembus angeschlossen werden

ESD Schutz 4 kV / 8 kV (gemäß EN 61131-2 und IEC 61000-6-2)

EMI Prüfungen Bestanden (gemäß EN 61131-2 und IEC 61000-6-2)

Surge / Burst Prüfungen Bestanden (gemäß EN 61131-2 und IEC 61000-6-2)

Puerzeit RTC min. 24 h

Optische Anzeige 3 Status LEDs (2-farbig), davon 2 LEDs frei programmierbar

Konformität CE, RoHS

UL-Zertizierung Ja, UL-File-Nr. E494534

1

900 mA USB Ausgangsstrom (Summe beider USB Ausgänge) stehen nur bei Eingangsspannungen >11 V zur Verfügung. Die von der EN 61131-2 geforderte Überbrückungszeit von

Spannungseinbrüchen von mind. 10 ms ist nur bei Versorgung mit 20,4 bis 28,8 V gewährleistet. Bei 12 V Versorgung verkürzt sich diese Zeit deutlich, insbesondere bei Abruf von Leistung aus
den USB-Buchsen.

2

Die durchschnittliche Leistungsaufnahme ohne USB Belastung schwankt stark und ist von der Nutzung der Schnittstellen, der GPU und der CPU abhängig. Sie liegt in der Regel ohne HDMI bei

deutlich unter 4 Watt.

3

Bei Umgebungstemperaturen unter 20°C sollte es keine Einschränkungen der Leistungsfähigkeit geben. Bei 25°C Umgebungstemperatur laufen 3 Kerne ohne Leistungseinbuße, bei 4 Kernen

sinkt die Taktfrequenz nach ca. 10 bis 20 Minuten Dauerlast von 1,2 GHz auf Werte um 1,1 GHz. Bei 40°C Umgebungstemperatur arbeiten 4 Kerne unter Volllast immerhin noch mit 1 GHz,
während 1 Kern unter Volllast mit der vollen Taktfrequenz von 1,2 GHz läuft. Bei 50°C Umgebungstemperatur arbeiten 4 Kerne unter Volllast im Schnitt mit 0,7 GHz bei kurzzeitigen Absenkun
gen bis runter auf 0,6 GHz und kurzzeitigen Erhöhungen auf 0,9 GHz. 1 Kern läuft unter Volllast mit der vollen Taktfrequenz von 1,2 GHz. Bei 65°C Umgebungstemperatur und sowohl 4 als
auch 1 Kernen unter Volllast schaltet der Prozessor auf eine Art „Notbetrieb“ mit nur noch 0,4 GHz, nach längerer Zeit sogar nur noch 0,3 GHz.

KUNBUS GmbH, Heerweg 15C, 73770 Denkendorf, Deutschland | Tel: [phone] | Fax: [phone] | E-Mail: [e-mail] | Web: www.kunbus.de

Seite 1/2Änderungen ohne vorherige Ankündigung und Irrtümer vorbehalten.

Version: 1.6

RevPi Core

Artikelnr.: 100102

Technische Daten

Gehäuseabmessungen (HxBxT) 96 x 22,5 x 110,5 mm

Gehäusevariante Hutschienengehäuse (für Hutschienenvariante EN 50022)

Gehäusematerial Kunststo

Gewicht ca. 108 g

Schutzart IP20

Spannungsversorgung 12-24 VDC -15% / +20%, verpolungssicher

Maximale Leistungsaufnahme 10 W (inkl. 900 mA Summe USB Ausgangsstrom)

Zulässige Betriebstemperatur -40 °C bis +55 °C

3

Zulässige Lagertemperatur -40 °C bis +85 °C

1

2

Max. relative Luftfeuchtigkeit (bei 40°C) 93% (keine Betauung)

2 x USB A (Summe der Stromentnahme aus beiden Buchsen max. 900 mA) 2
1 x RJ45 10/100 Ethernet

Schnittstellen

1 x Micro-USB Buchse (exklusiv für Image-Transfer auf eMMC)
1 x Micro HDMI
2 x PiBridge Systembus

Steckverbinder 1 x 4-poliger Schraubverbinder für Spannungsversorgung

Prozessor Broadcom BCM2835 mit 1-Kern-Prozessor ARM11

Taktfrequenz 700 MHz

Prozessorkühlung -

RAM 512 MB

Flash-Speicher 4 GB

Kompatible Module zur Systemerweiterung

Alle RevPi IO-Module und RevPi Gate-Module können über den PiBridge
Systembus angeschlossen werden

ESD Schutz 4 kV / 8 kV (gemäß EN 61131-2 und IEC 61000-6-2)

EMI Prüfungen Bestanden (gemäß EN 61131-2 und IEC 61000-6-2)

Surge / Burst Prüfungen Bestanden (gemäß EN 61131-2 und IEC 61000-6-2)

Puerzeit RTC min. 24 h

Optische Anzeige 3 Status LEDs (2-farbig), davon 2 LEDs frei programmierbar

Konformität CE, RoHS

UL-Zertizierung Ja, UL-File-Nr. E494534

1

900 mA USB Ausgangsstrom (Summe beider USB Ausgänge) stehen nur bei Eingangsspannungen >11 V zur Verfügung. Die von der EN 61131-2 geforderte Überbrückungszeit von

Spannungseinbrüchen von mind. 10 ms ist nur bei Versorgung mit 20,4 bis 28,8 V gewährleistet. Bei 12 V Versorgung verkürzt sich diese Zeit deutlich, insbesondere bei Abruf von Leistung aus
den USB-Buchsen.

2

Die durchschnittliche Leistungsaufnahme ohne USB Belastung schwankt stark und ist von der Nutzung der Schnittstellen, der GPU und der CPU abhängig. Sie liegt in der Regel ohne HDMI bei

deutlich unter 4 Watt.

3

Bis zu 65° C Umgebungstemperatur waren bei Tests bei 24 V Versorgungsspannung, geringer USB Last und unbehinderter Wärmeabstrahlung vom Gehäuse problemlos erreichbar. Ein Kalt-

start des abgekühlten Systems ist nur bis -30° C Umgebungstemperatur und 24V Versorgungsspannung sichergestellt.

KUNBUS GmbH, Heerweg 15C, 73770 Denkendorf, Deutschland | Tel: [phone] | Fax: [phone] | E-Mail: [e-mail] | Web: www.kunbus.de

Seite 2/2Änderungen ohne vorherige Ankündigung und Irrtümer vorbehalten.

Version: 1.6
