3 DEUTSCH
Wir freuen uns, dass Sie sich für dieses Produkt entschieden haben.
Unser hochwertiges Qualitätsprodukt ist rennerprobt und wurde speziell für sportliche Herausforderungen entwickelt. Eine korrekte Montage des Produktes
ist unerlässlich, um ein Maximum an Sicherheit und Funktionalität gewährleisten zu können. Bitte befolgen Sie daher die Montageanleitung oder wenden Sie
sich an Ihren autorisierten Fachhändler.
Für falsche Montage oder Verwendung dieses Produktes kann der (Quasi-)Hersteller bzw. Lieferant nicht zur Verantwortung gezogen werden.
Vielen Dank.
8 ENGLISH
Thank you for choosing this product.
Our high quality product has been tested under racing conditions and was developed speciğ cally for use in sports activities. Correct installation of the product
is essential to ensure that a maximum degree of safety and functionality is achieved. Therefore, please follow the installation instructions or contact your
authorized dealer.
The (quasi) manufacturer or supplier cannot be held responsible for products that are incorrectly mounted or inappropriately used.
Thank you.
13 ITALIANO
Grazie per aver scelto questo prodotto.
Questo nostro prodotto di pregiata qualità è collaudato nelle competizioni ed è stato sviluppato speciğ camente per gare sportive. Il montaggio corretto del prodotto
è fondamentale per garantirne la massima sicurezza e funzionalità. Rispetti quindi le istruzioni di montaggio o rivolgersi al proprio concessionario autorizzato.
Il produttore (detentore del marchio)/fornitore non può essere considerato responsabile per un montaggio o impiego errato del presente prodotto.
Vi ringraziamo per l’attenzione!
18 FRANÇAIS
Merci d‘avoir porté votre choix sur ce produit.
Notre produit de haute qualité est éprouvé pour les compétitions et a été conçu spécialement pour un usage sportif. Un montage approprié du produit est
indispensable pour garantir une sécurité et une fonctionnalité maximales du véhicule. C‘est pourquoi nous vous invitons à suivre scrupuleusement le manuel
de montage ou à vous adresser à votre revendeur agréé.
En cas de montage ou d‘utilisation non conformes de ce produit, le (quasi) constructeur ou le fournisseur déclinent toute responsabilité.
Merci !
23 ESPAÑOL
Le agradecemos que se haya decidido por este producto.
Este producto de alta calidad está probado para la competición y se ha desarrollado especíğ camente para las exigencias de este deporte. Para poder garantizar
los máximos niveles de seguridad y funcionalidad, es imprescindible que el producto se monte correctamente. Por este motivo, es muy importante que siga las
instrucciones del manual de montaje o que se ponga en contacto con su concesionario autorizado.
El (cuasi) fabricante y el proveedor de este producto no se harán responsables del montaje y el uso incorrectos.
¡Muchas gracias!
2
Page 3

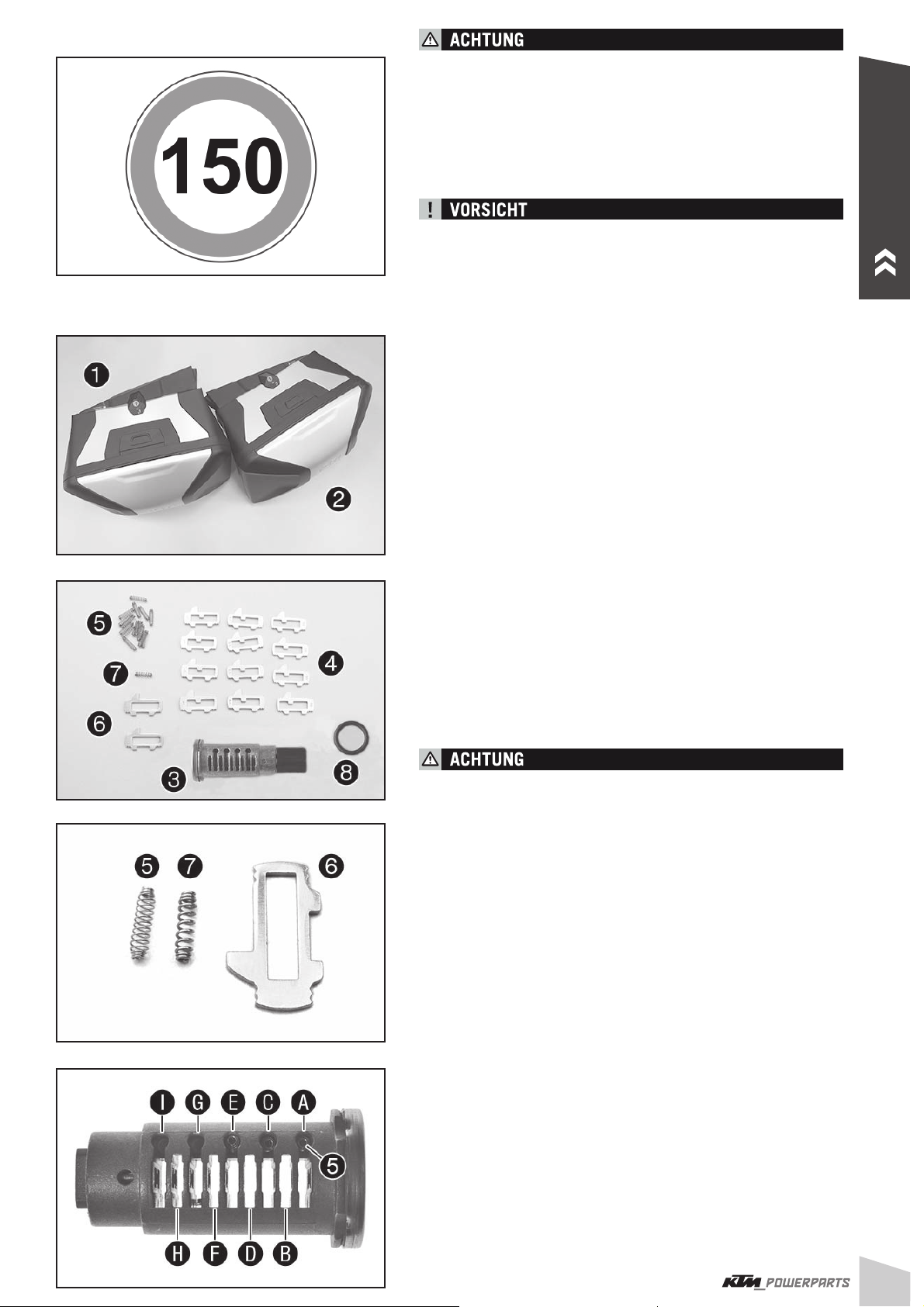

Bei angebauten Koffern kann es, insbesondere in beladenem
Zustand, wegen größerer Seitenwindempfi ndlichkeit zu verän-
dertem Fahrverhalten, aber auch zu verändertem Kurven- und
Bremsverhalten kommen!
Vorsicht bei starken Winden! Aufgrund des geänderten Fahrverhaltens langsam an die zulässige Höchstgeschwindigkeit von
150 km/h herantasten!
Immer nur zwei Seitenkoffer gleichzeitig benutzen und die Ladung gleichmäßig auf beide Seiten verteilen!
Die Ladung gegen Verrutschen sichern!
Achten Sie stets darauf, dass die Zuladung pro Koffer von 10 kg
keinesfalls überschritten wird!
Beim Reinigen mit dem Hochdruckreiniger mindestens einen
Meter Abstand zu den Koffern einhalten!
Benutzen Sie ein neutrales Reinigungsmittel (Wasser mit Neutralseife)!
Lieferumfang
1x Kunststoffkoffer links (36 Liter Volumen)
1x Kunststoffkoffer rechts (30 Liter Volumen)
2x Schließzylinder
Lieferumfang Schließzylinder (2x)
1x Schließzylinder
12x Zuhaltung
15x Feder für Zuhaltung
2x Einrastblech
1x Feder für Einrastblech
1x O-Ring
DEUTSCH
Der Kit enthält viele Kleinteile. Es wird empfohlen den Zusammenbau an einem Tisch sitzend durchzuführen!
HINWEIS
Die Federn
geringere Federrate von der Feder
Das Einrastblech
prägt ist.
Montage Schließzylinder
- Federn
für die Zuhaltungen unterscheiden sich durch die
für das Einrastblech.
ist daran zu erkennen, dass keine Ziffer einge-
in die Kammern , und einsetzen.
3
Page 4

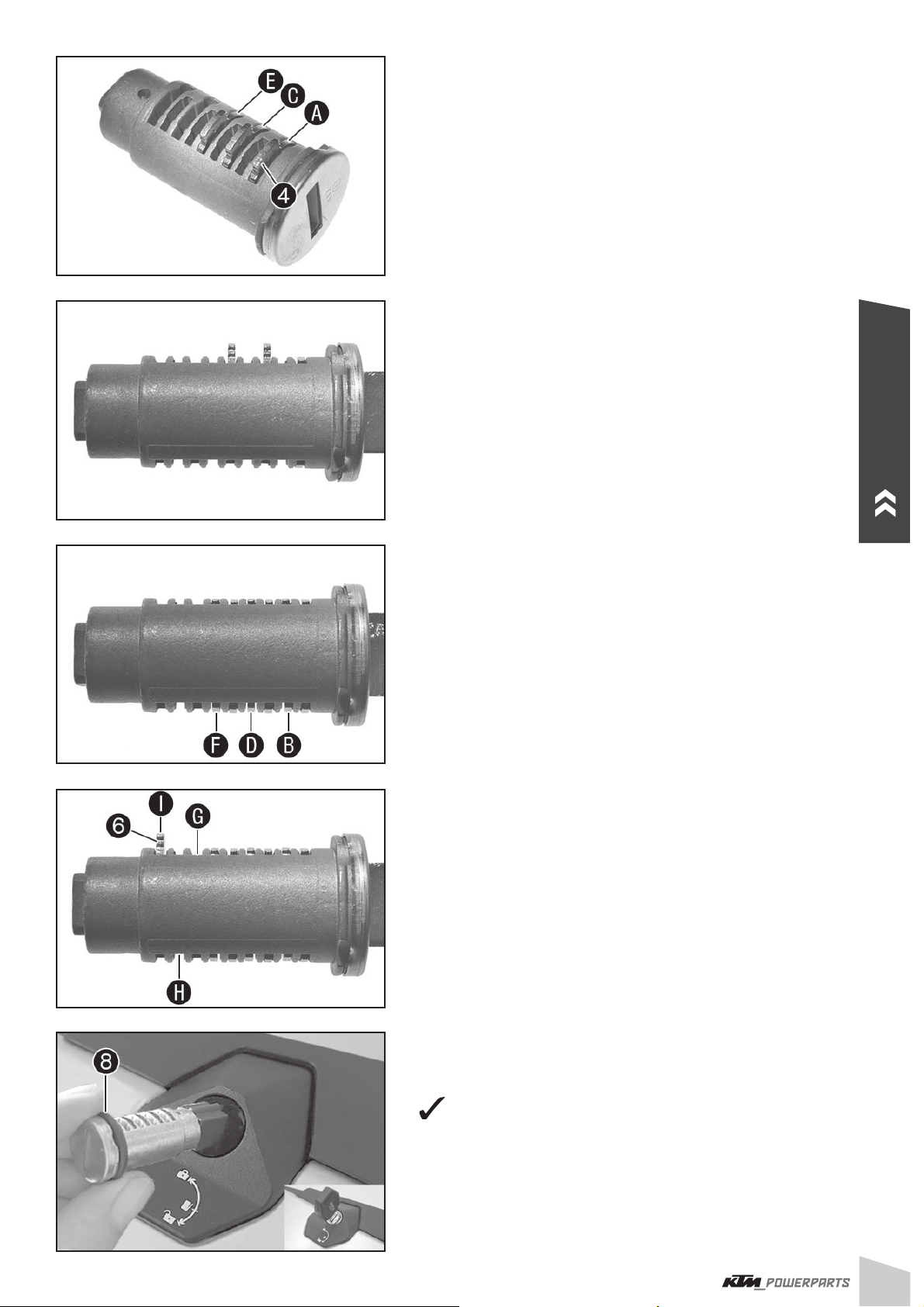

- Zuhaltungen mit der Ziffer 1 in die Kammern , und
einsetzen.
DEUTSCH
- Schlüssel einsetzen und überprüfen, ob die Zuhaltungen mit der
Ziffer 1 passend sind.
- Nicht passende Zuhaltungen gegen die mit der passenden Num mer austauschen.
HINWEIS
Die Zuhaltungen müssen plan mit dem Schließzylinder abschließen.
Die Anzahl der sichtbaren Rillen zeigt an, welche Zuhaltung verwendet werden muss. In diesem Beispiel sind drei Zuhaltungen mit der
Ziffer 1 verbaut. Bei den beiden herausstehenden Zuhaltungen sind
zwei Rillen zu sehen. Das heißt, es müssen Zuhaltungen mit der
Ziffer 3 verbaut werden.
Es ist empfehlenswert zu notieren, welche Ziffern die passenden Zuhaltungen besitzen, damit man die folgenden Schließzylinder gleich
bestücken kann.
- Arbeitsschritte für die Kammern
ersten sechs Kammern mit den passenden Zuhaltungen belegt
sind.
- Feder
für das Einrastblech und Einrastblech in die Kammer
, und wiederholen, bis die
einsetzen.
HINWEIS
Die Kammern
- O-Ring montieren.
- Schließzylinder wie in der Abbildung gezeigt positionieren und mit
Hilfe des Schlüssels einsetzen (Nase muss nach oben zeigen).
und werden nicht belegt.
Einrastblech
(: rastet ein.
4
Page 5

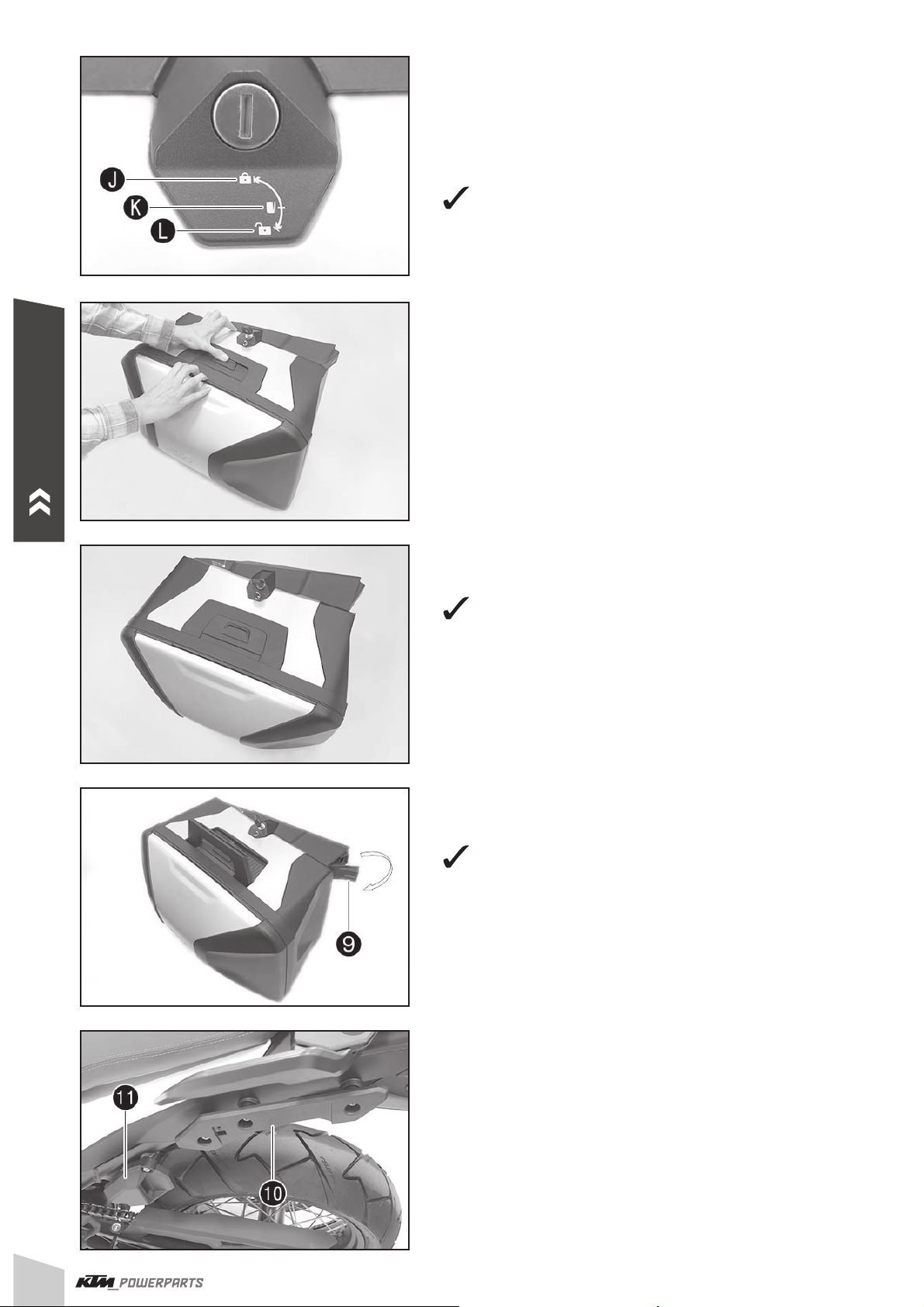

- Schlüsselstellung nach oben :
Koffer ist abgeschlossen und verriegelt.
- Schlüsselstellung 90° nach rechts
Koffer lässt sich öffnen und schließen.
- Schlüsselstellung 45° nach rechts
Tragegriff springt automatisch nach oben.
Koffer lässt sich öffnen und schließen.
Koffer ist entriegelt und lässt sich montieren und abnehmen.
Öffnen der Koffer
- Schlüsselstellung 90° rechts
- Druckknopf ganz nach hinten schieben, nach unten drücken und
gleichzeitig den Deckel aufziehen.
Schließen der Koffer
:
:
.
DEUTSCH
- Deckel fest zudrücken.
Verschluss rastet hörbar ein.
- Schlüssel auf Schlüsselstellung nach oben (Pos.
und abziehen.
Montage beidseitig
- Schlüsselstellung 45° nach rechts
Tragegriff springt automatisch nach oben.
- Verriegelungshebel
ausschwenken.
.
) zurück drehen
- Koffer (Lieferumfang) von oben auf der Kofferschiene
(1 positionieren.
5
Page 6

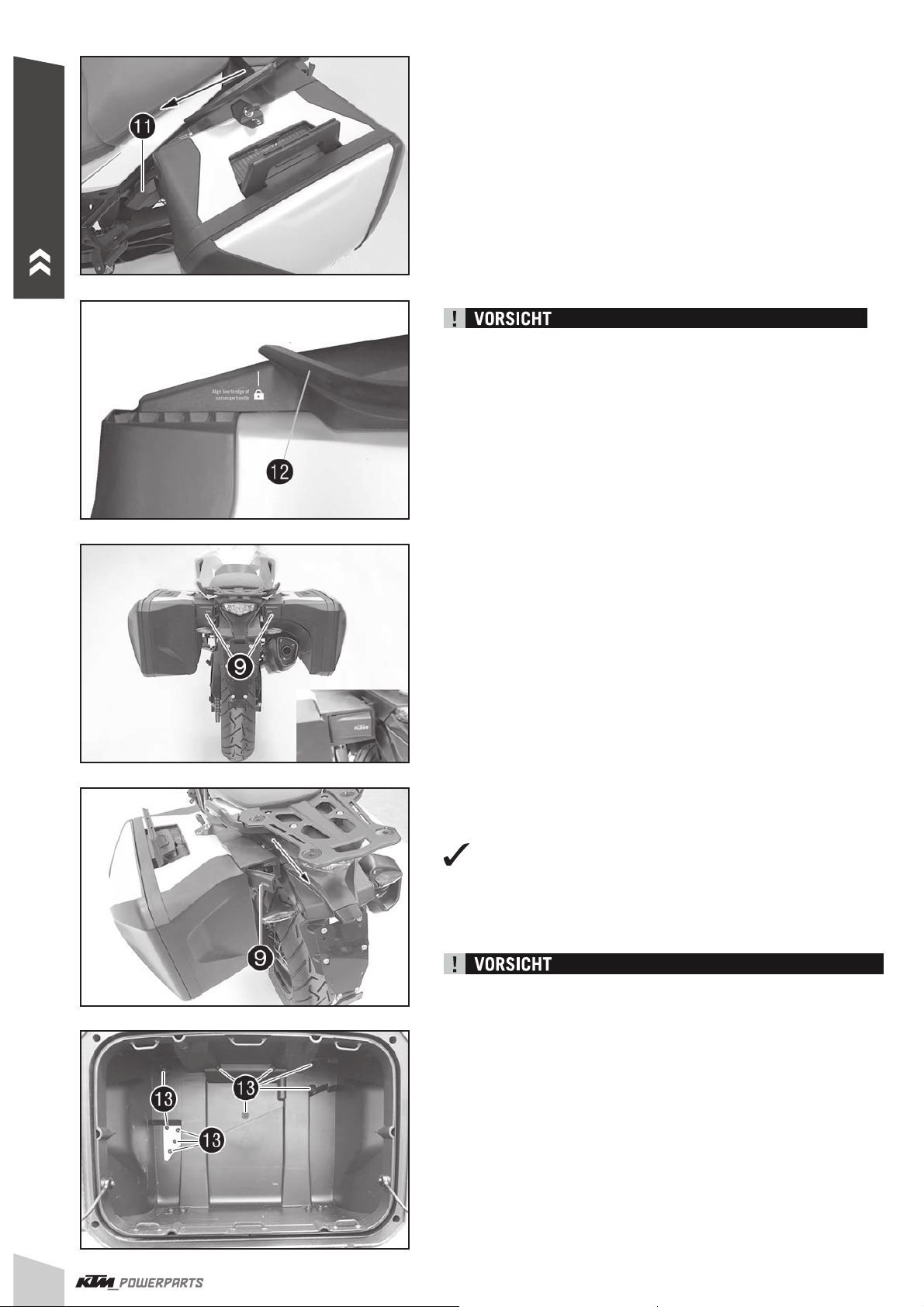

- Koffer nach vorn schieben, bis er fest auf der Kofferschiene (1 und
der Kofferhaken fest in der Kofferhalterung
(2 sitzt.
DEUTSCH
Achten Sie stets darauf, dass die Markierungslinie auf den Koffern an den Haltegriffen
(3 ausgerichtet ist!
- Verriegelungshebel
- Tragegriff ganz nach unten drücken und den Schlüssel auf Schlüs-
selstellung nach oben (Pos.
HINWEIS
Sollte sich der Verriegelungshebel nicht einschwenken lassen, ist
der Koffer noch nicht in vorderster Position eingerastet oder der
Schlüssel nicht in korrekter Stellung.
Koffer abnehmen
- Schlüsselstellung 45° nach rechts
Tragegriff springt automatisch nach oben.
- Verriegelungshebel
- Koffer am Tragegriff nach hinten schieben und nach oben abnehmen.
Achten Sie stets darauf, dass alle Zubehörteile und Gepäckstücke
sorgfältig befestigt sind. Prüfen Sie dies regelmäßig nach!
einschwenken.
) zurück drehen und abziehen.
.
ausschwenken.
Schlossausbau
- Koffer öffnen.
- Schrauben
(4 entfernen.
6
Page 7

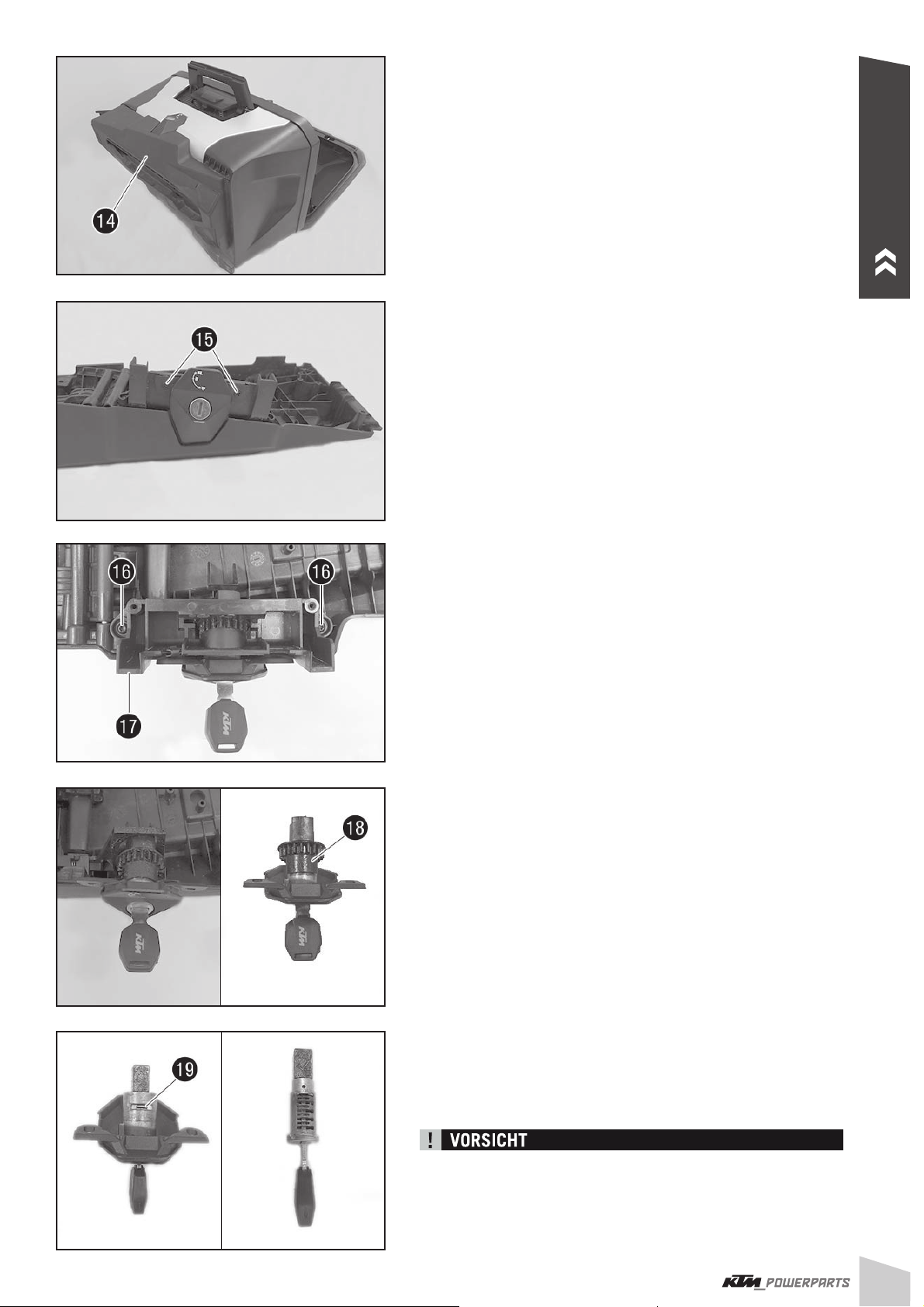

- Verriegelungseinheit (5 abnehmen.
DEUTSCH
- Schrauben
- Schlüsselstellung 90° rechts
- Schrauben
- Bauteil (8 entfernen.
(6 entfernen.
(7 entfernen.
.
- Schließzylindereinheit abnehmen.
- Bauteil
HINWEIS
Position für den Wiedereinbau merken.
- Schlüsselstellung nach oben
- Einrastblech
- Schließzylinder entfernen.
Schlüssel muss unbedingt im Schließzylinder verbleiben!
- Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
(9 abnehmen.
.
(: in den Schließzylinder hinein drücken.
7
Page 8

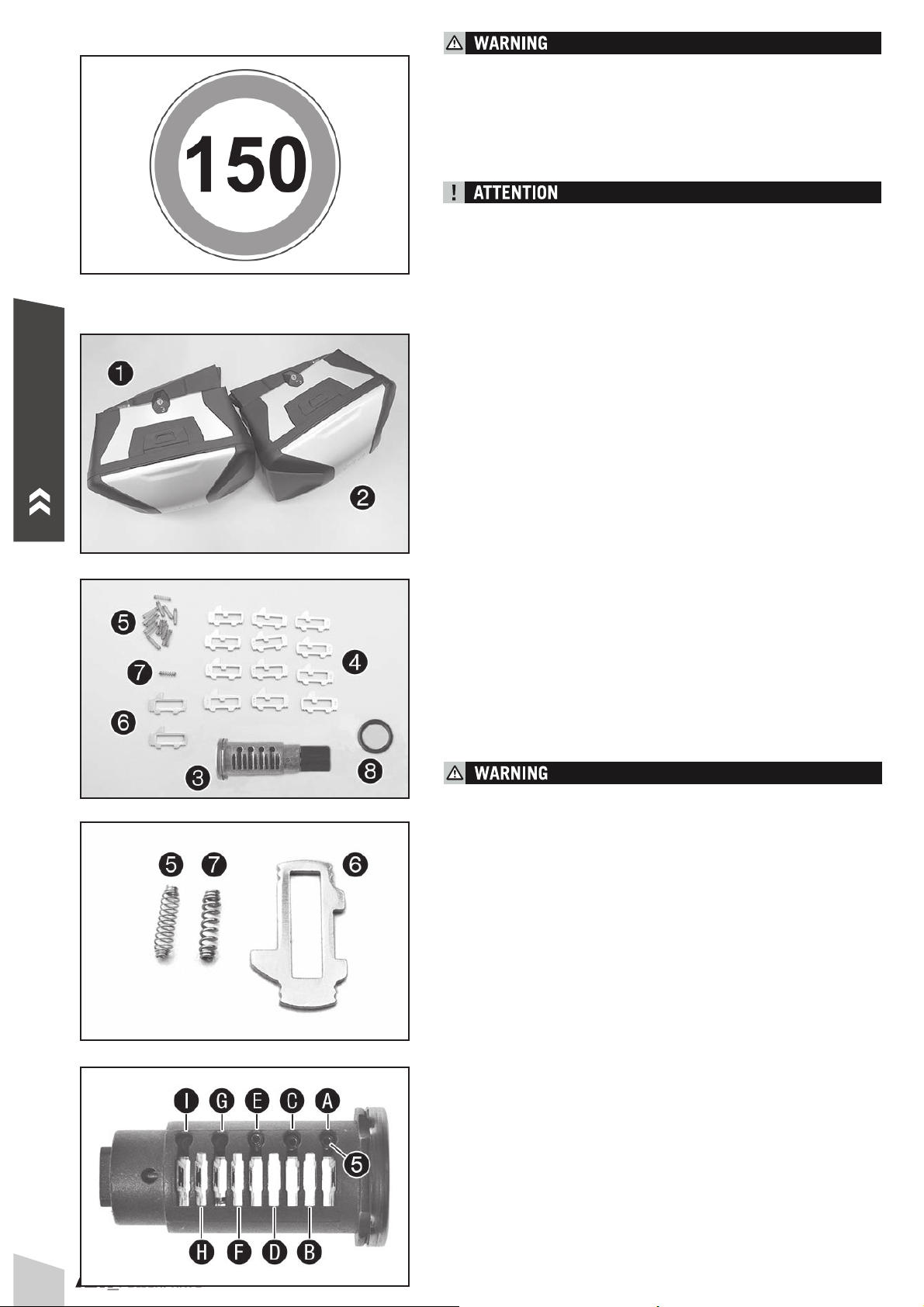

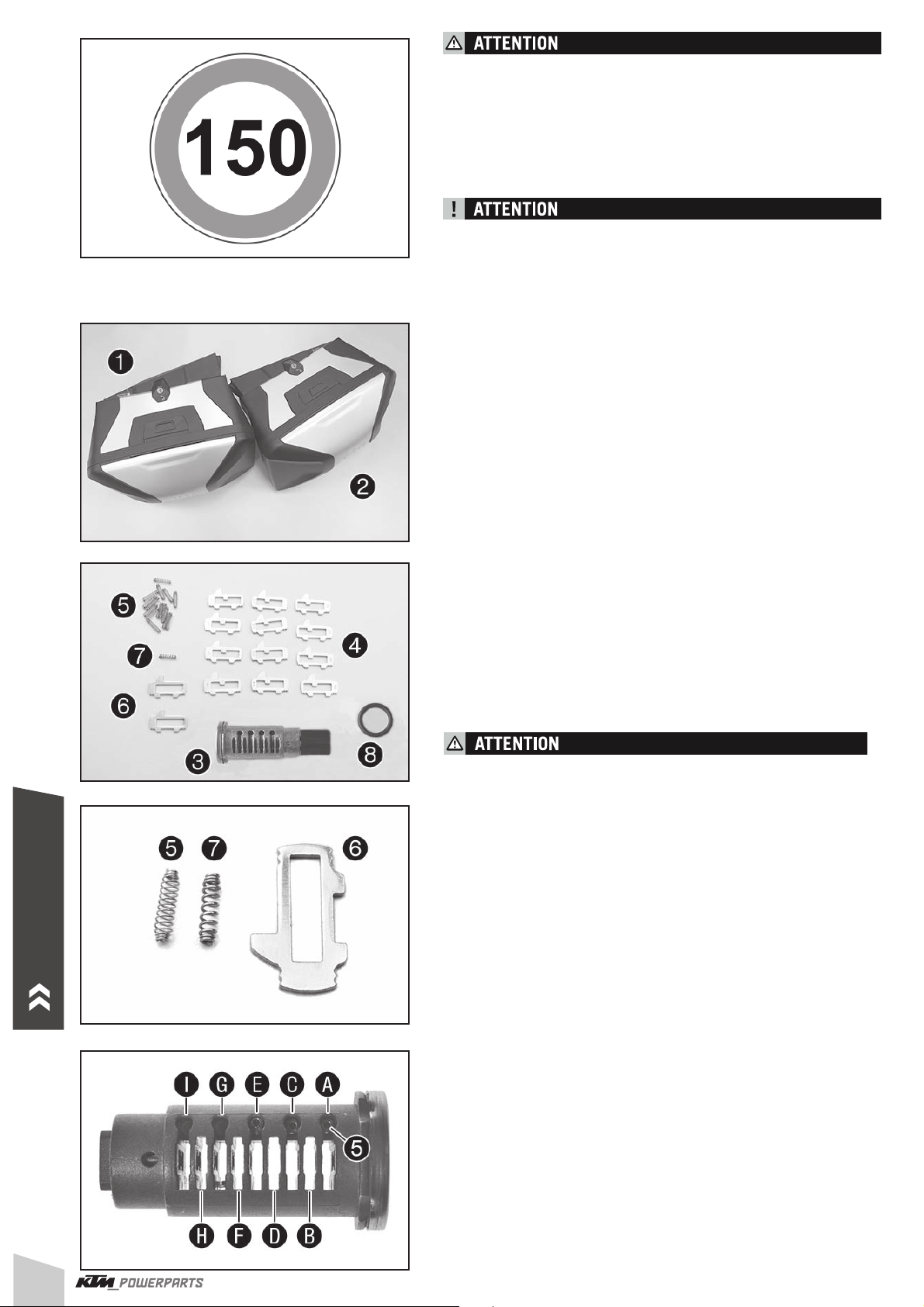

When the cases are mounted, especially when they are loaded,
greater side wind susceptibility will cause a change in vehicle
handling characteristics while riding, taking curves, and braking!
Exercise caution in high winds! Due to the changes in vehicle
handling characteristics, accelerate to the permitted maximum
speed of 150 km/h slowly!
Always use two cases at the same time and distribute the load
evenly between the two sides!
Secure the load against slipping!
Ensure that the load never exceeds 10 kg per case!
When cleaning with a pressure cleaner, keep a distance of at least
one meter away from the cases!
Use a neutral cleaning agent (water with neutral soap)!
Scope of supply
1x plastic case, left (36 liter capacity)
ENGLISH
1x plastic case, right (30 liter capacity)
2x locking cylinder
Locking cylinder (2x) included
1x locking cylinder
12x wafer
15x spring for wafer
2x snap-in plate
1x spring for snap-in plate
1x O-ring
This kit contains many small parts. It is advisable to carry out
assembly while sitting at a table!
NOTE
The springs
plate in terms of the lower spring rate.
The snap-in plate
stamped on it.
for the wafers differ from spring for the snap-in
can be identifi ed by the fact that no number is
Locking cylinder assembly
- Insert springs
into chambers , and .
8
Page 9

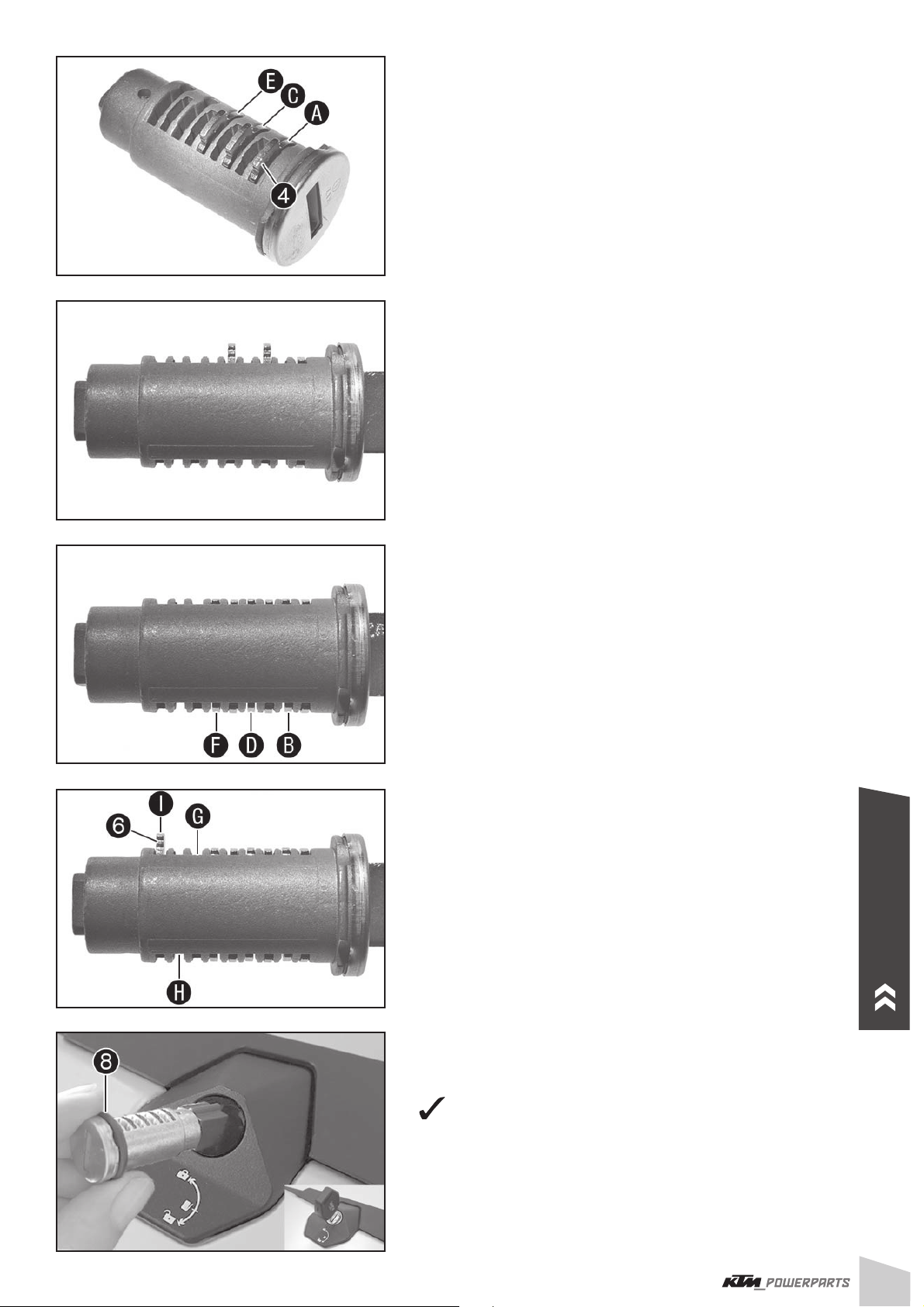

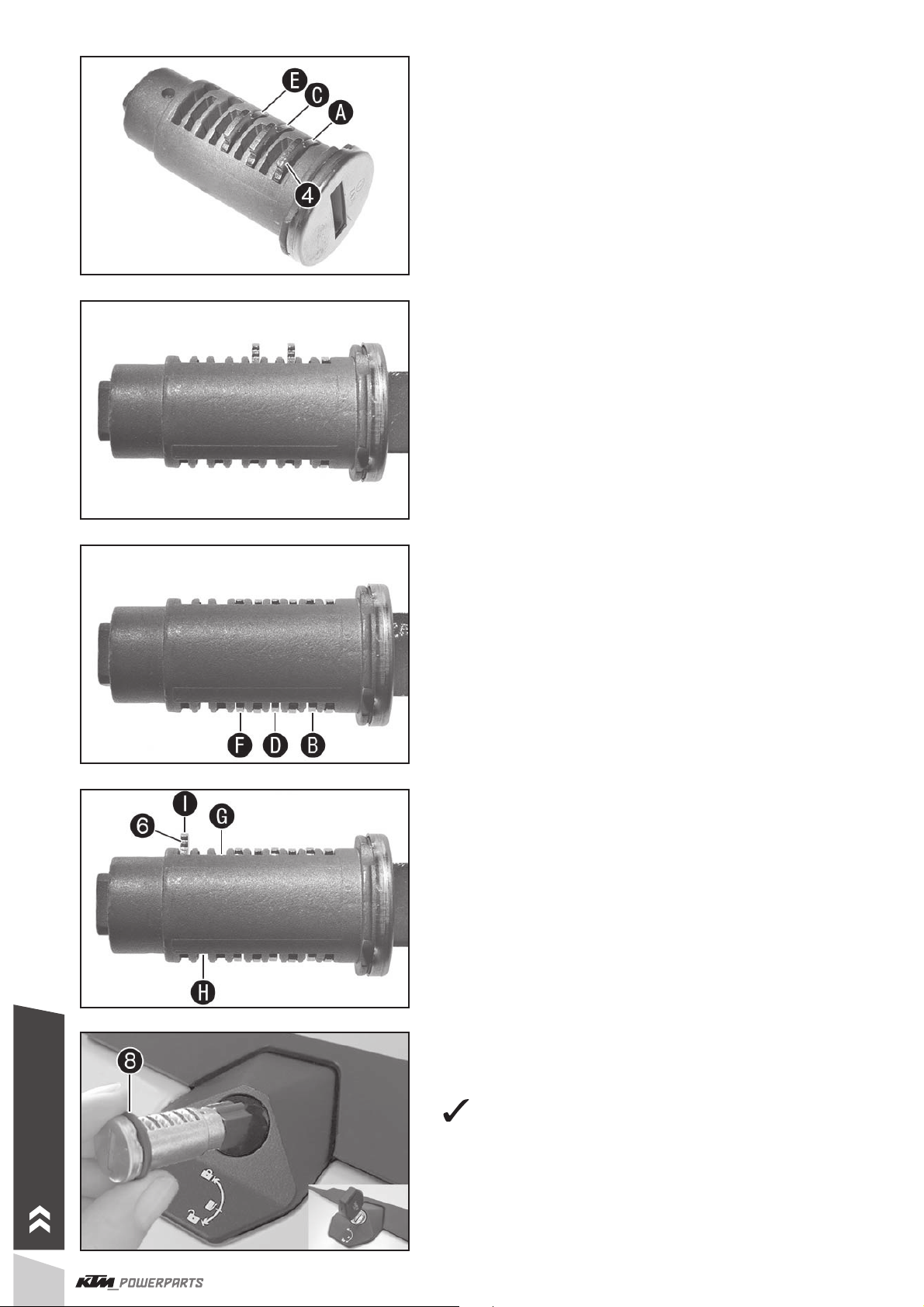

- Insert wafers with the number 1 into the chambers , and .
- Insert the key and check whether the wafers with the number 1 fi t.
- Replace wafers that do not fi t with wafers with the right number.
NOTE
The wafers should be aligned fl ush with the locking cylinder. The num-
ber of visible grooves indicates which wafer needs to be used. This
example shows a cylinder in which three wafers with number 1 have
been installed. Two grooves are visible on each of the two protruding
wafers. This means that wafers with number 3 need to be installed.
It is advisable to note down which numbers the matching wafers have
so that the other locking cylinders can be assembled in the same
manner.
ENGLISH
- Repeat the steps for the slots
are occupied with the matching wafers.
- Insert spring
into slot .
NOTE
Slots
and remain empty.
for the snap-in plate and then the snap-in plate
, and until the fi rst six slots
- Mount O-ring
- Position locking cylinder as shown in the fi gure and insert with the
aid of the key (catch must face upward).
Snap-in plate
.
(: engages.
9
Page 10

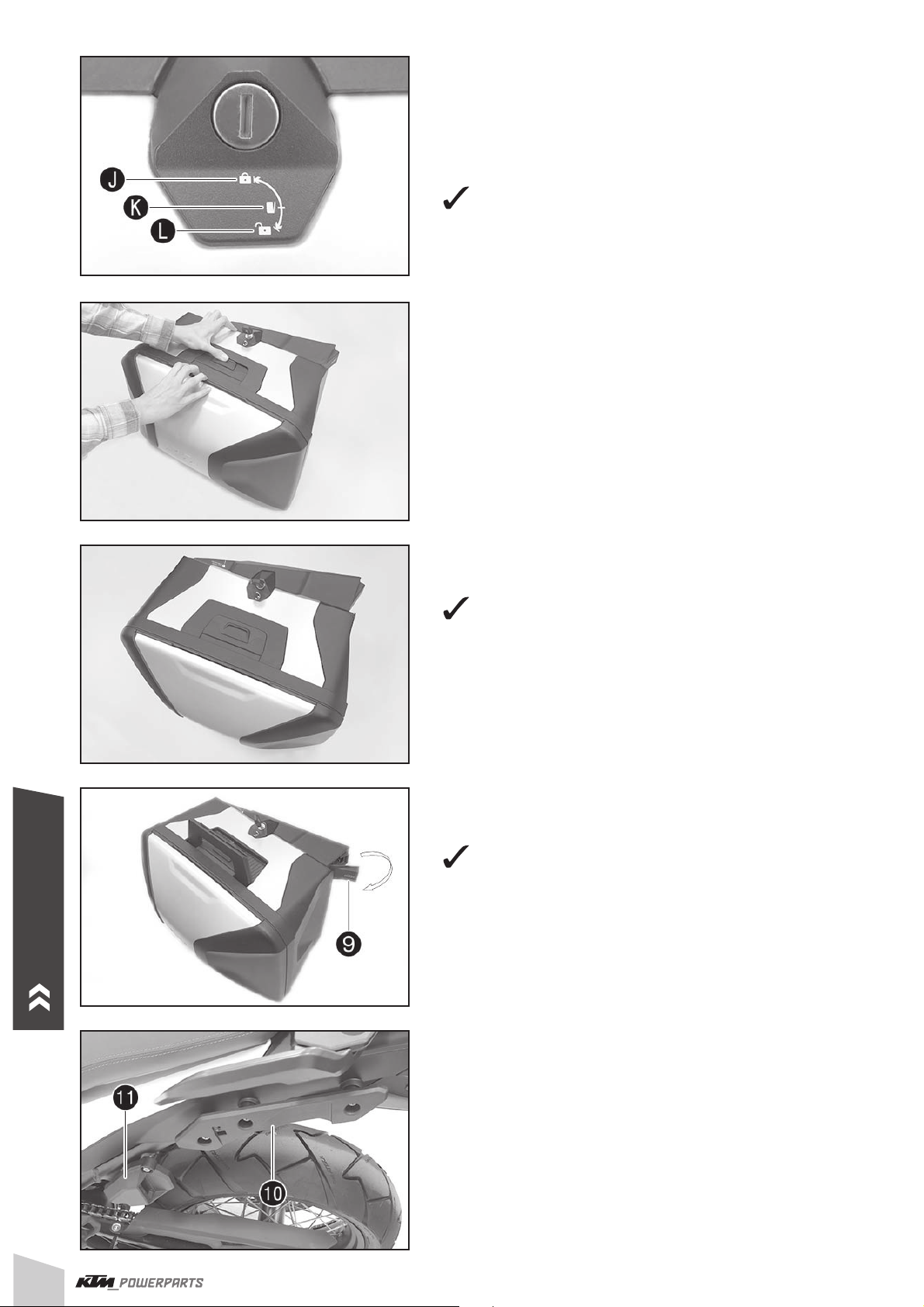

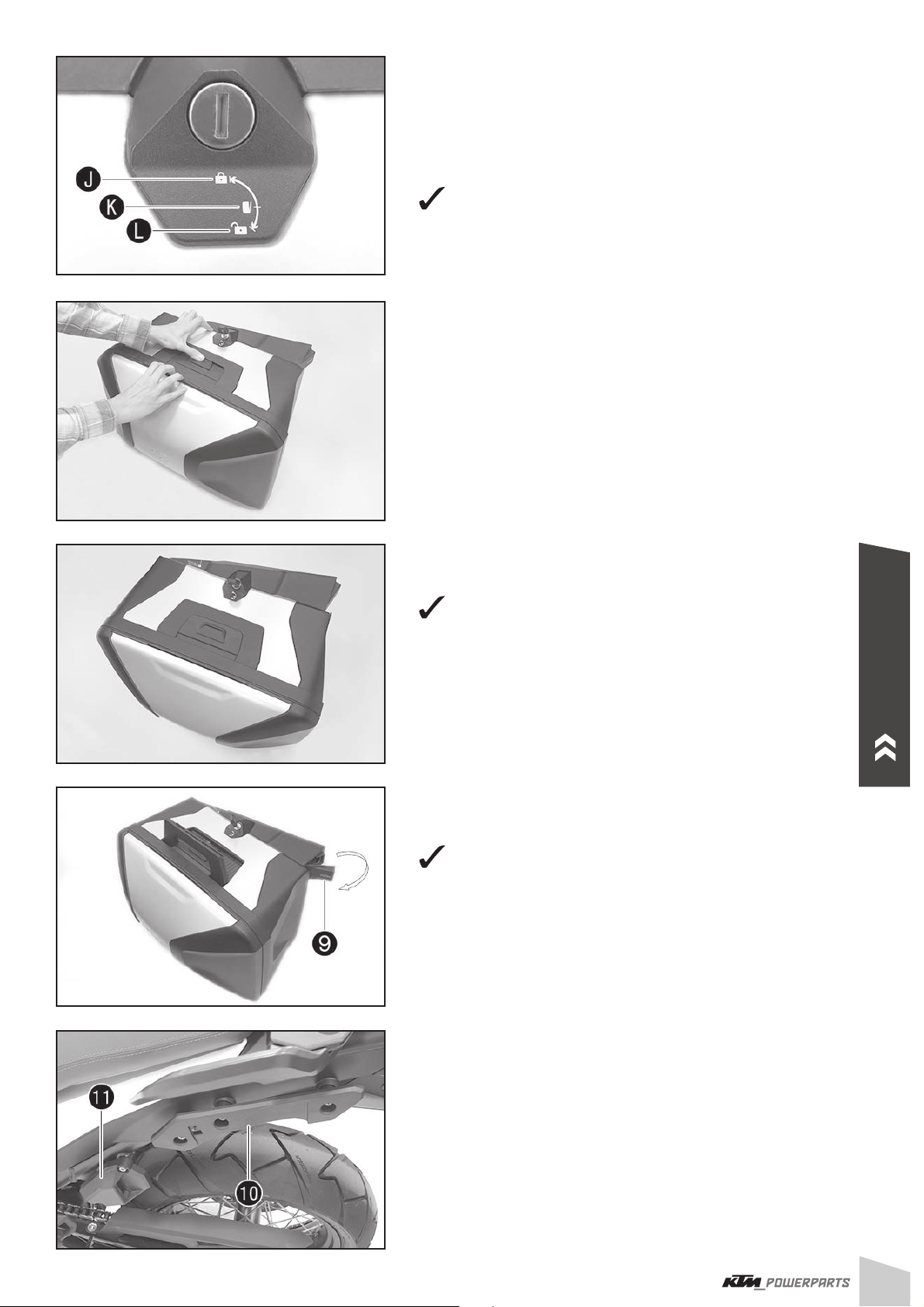

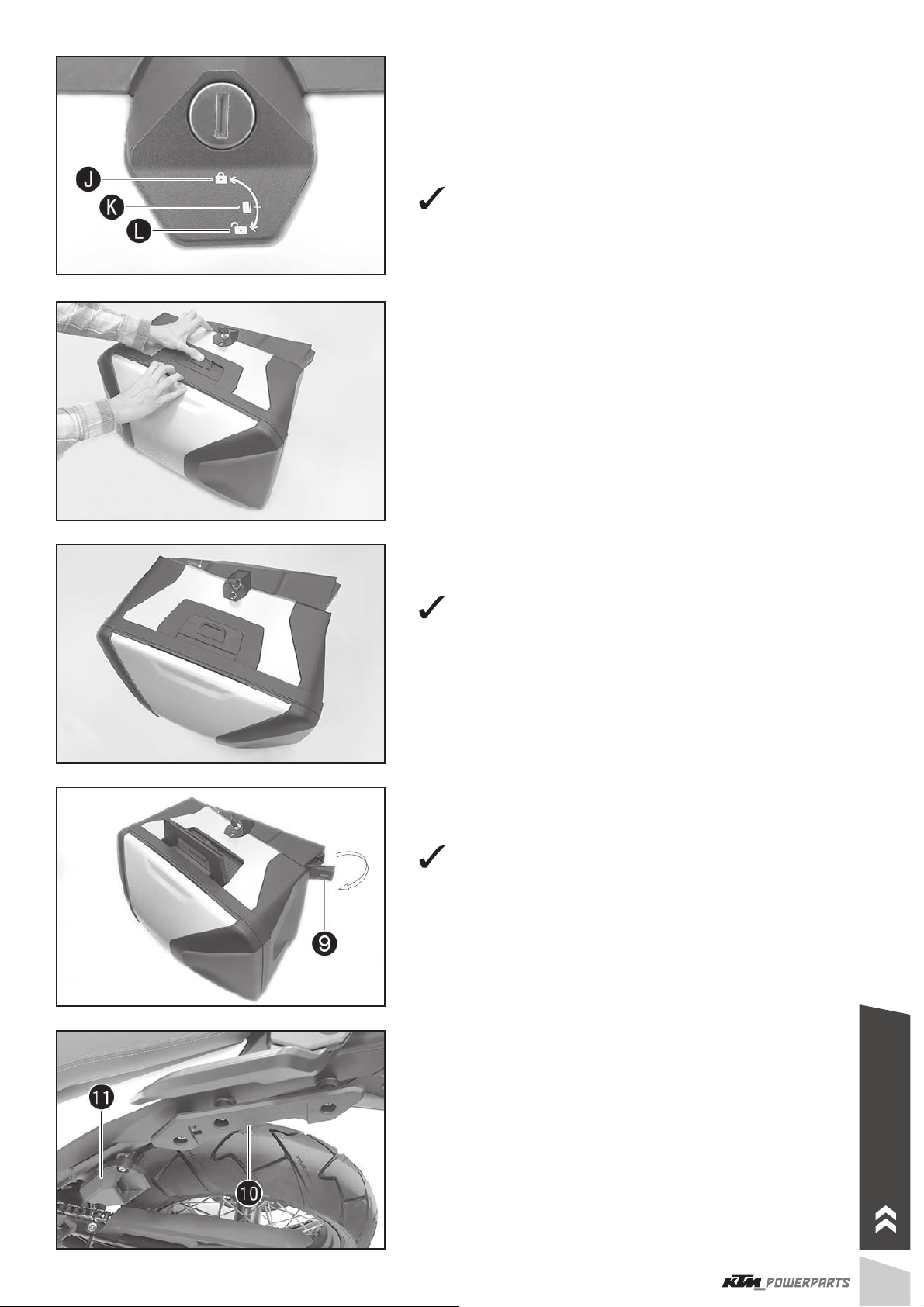

- Key position upwards :
Case is closed and locked.
- Key position: 90° to the right
Case can be opened and closed.
- Key position: 45° to the right
The carry handle pops up automatically.
Case can be opened and closed.
Case is unlocked and can be mounted and taken off.
Opening the case
- Key position: 90° to the right
- Push snap fastener all the way back, press down and at the same
time open the cover.
:
:
.
ENGLISH
Closing the case
-Firmly push the cover closed.
The latch snaps audibly into place.
- Turn key back to upwards position (pos.
Mounting on both sides
- Key position: 45° to the right
The carry handle pops up automatically.
- Swivel out the locking lever
.
.
) and remove.
10
- Position case (included) from above on the case rail
(1.
Page 11

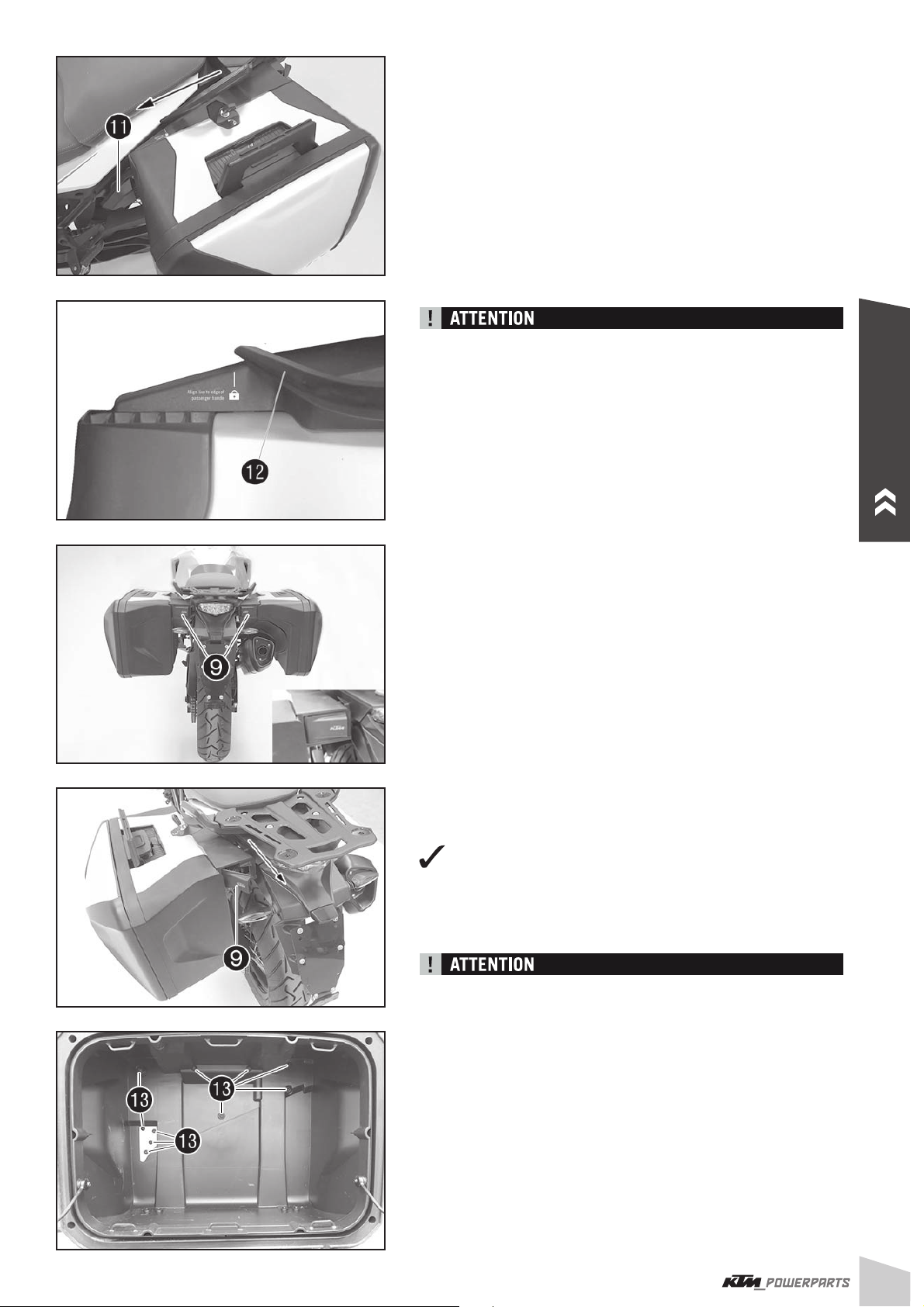

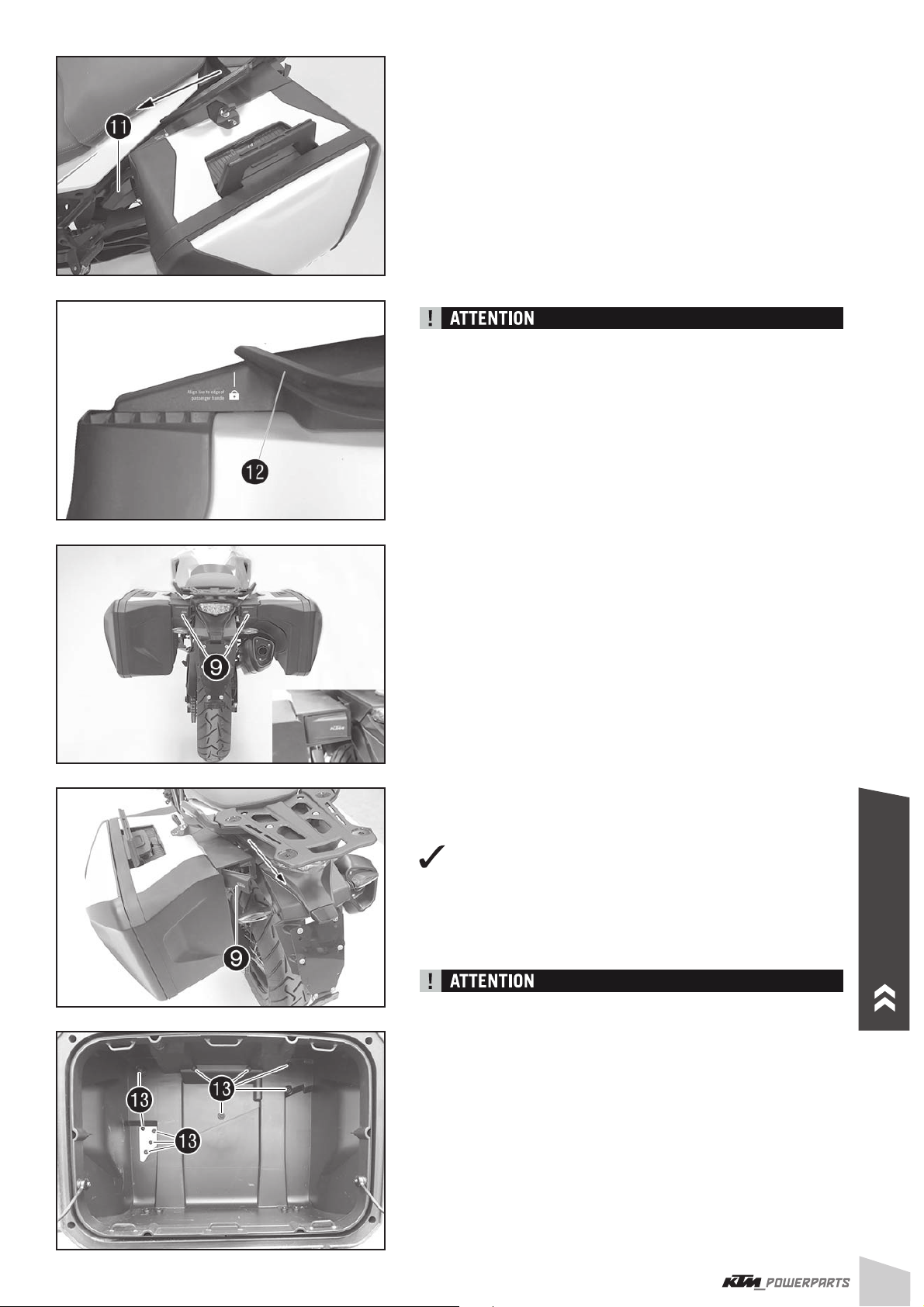

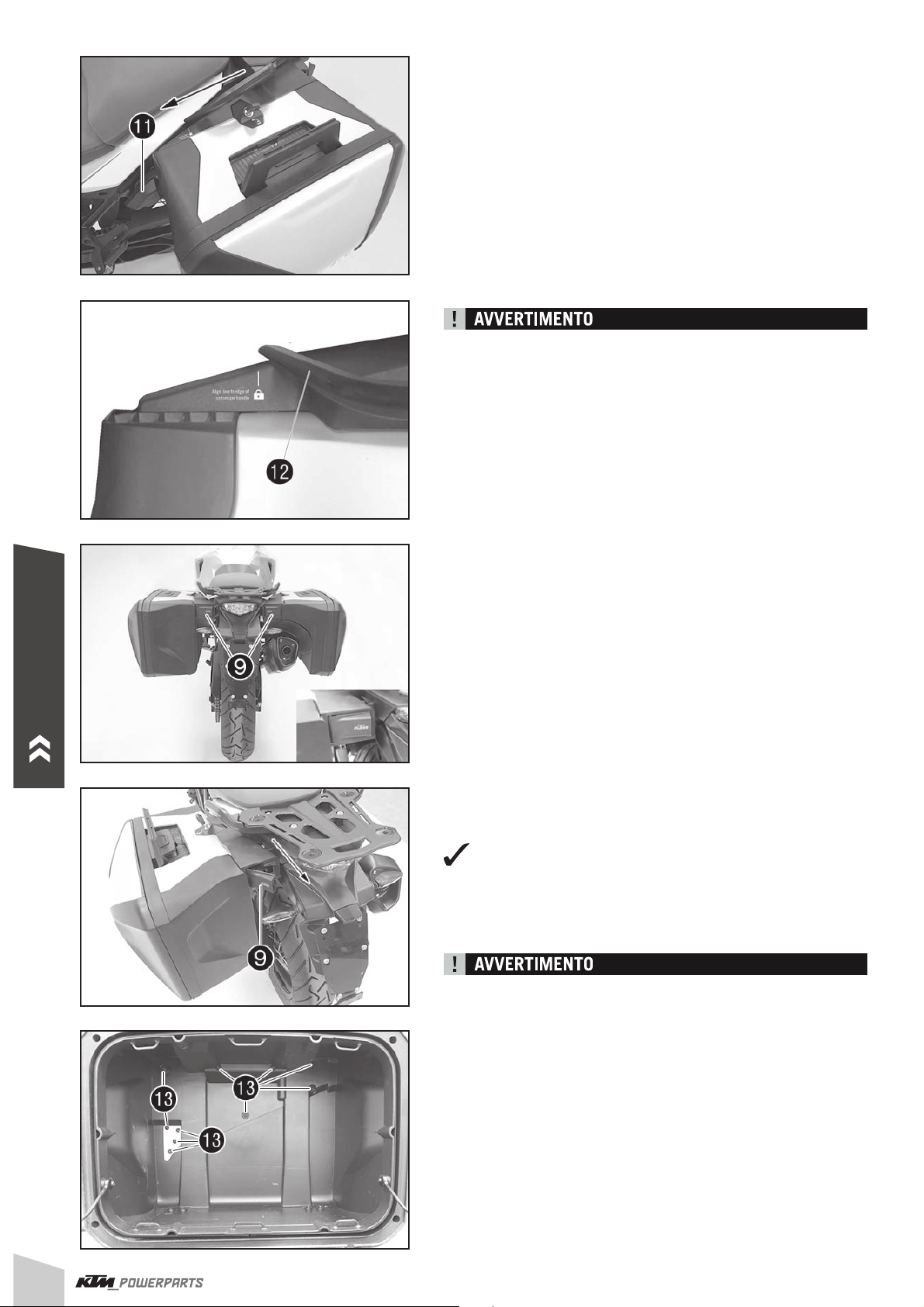

- Push case forwards until it is fi rmly seated on the case rails (1 and
the case hooks are fi rmly seated in the suitcase bracket
Always ensure that the marking line on the cases is aligned to
the grab handles
(3!
(2.
ENGLISH
- Swivel in the locking lever
- Press carry handle all the way down and turn key back to upwards
position (pos.
NOTE
If it is impossible to swivel in the locking lever, the case is not yet
engaged in the forward-most position or the key is not in the right
position.
Taking off the case
- Key position: 45° to the right
The carry handle pops up automatically.
- Swivel out the locking lever
- Pull the case back by the carry handle and lift off.
Make sure that all accessories and luggage items are securely
fastened. Check this regularly!
) and remove.
.
.
.

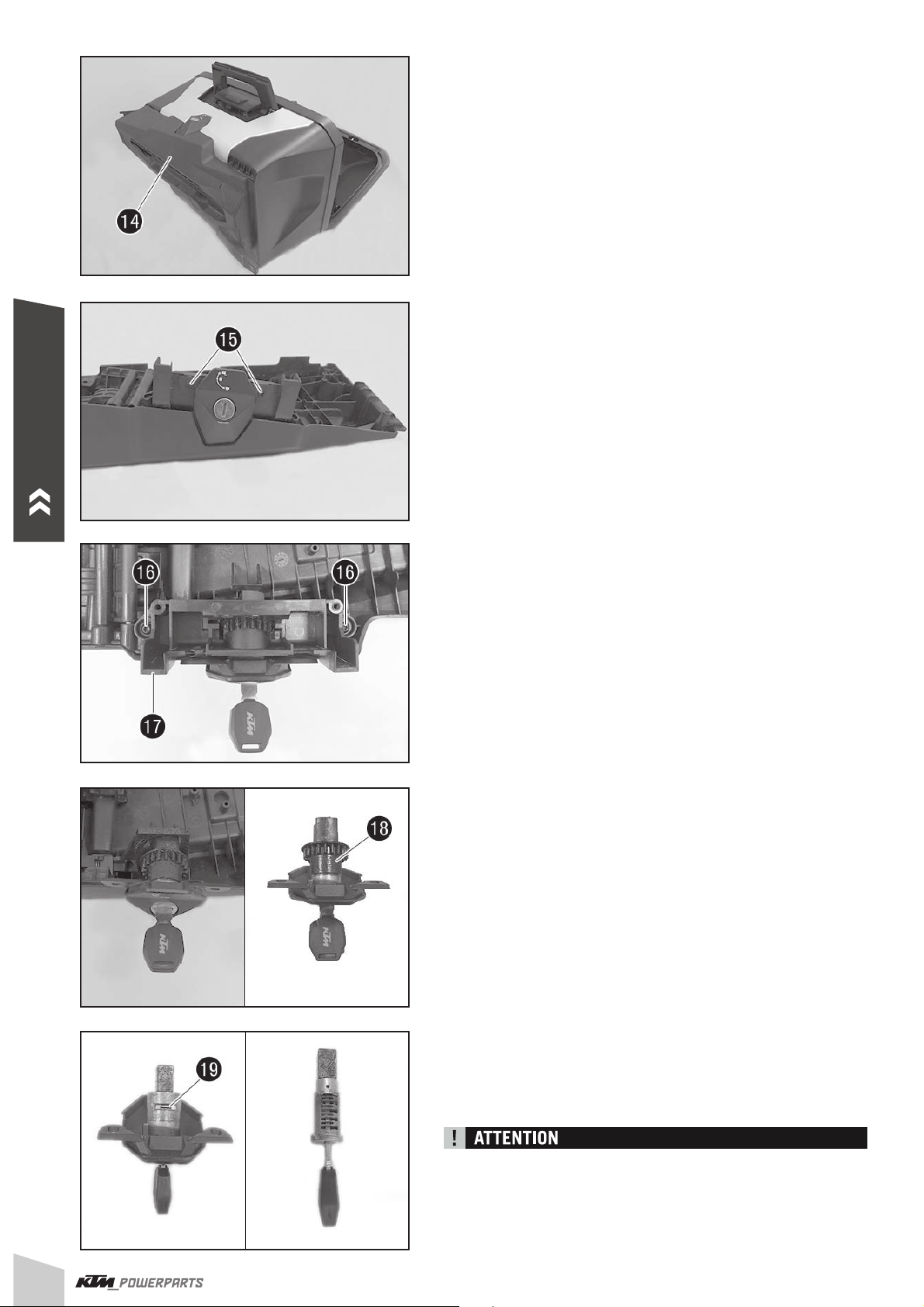

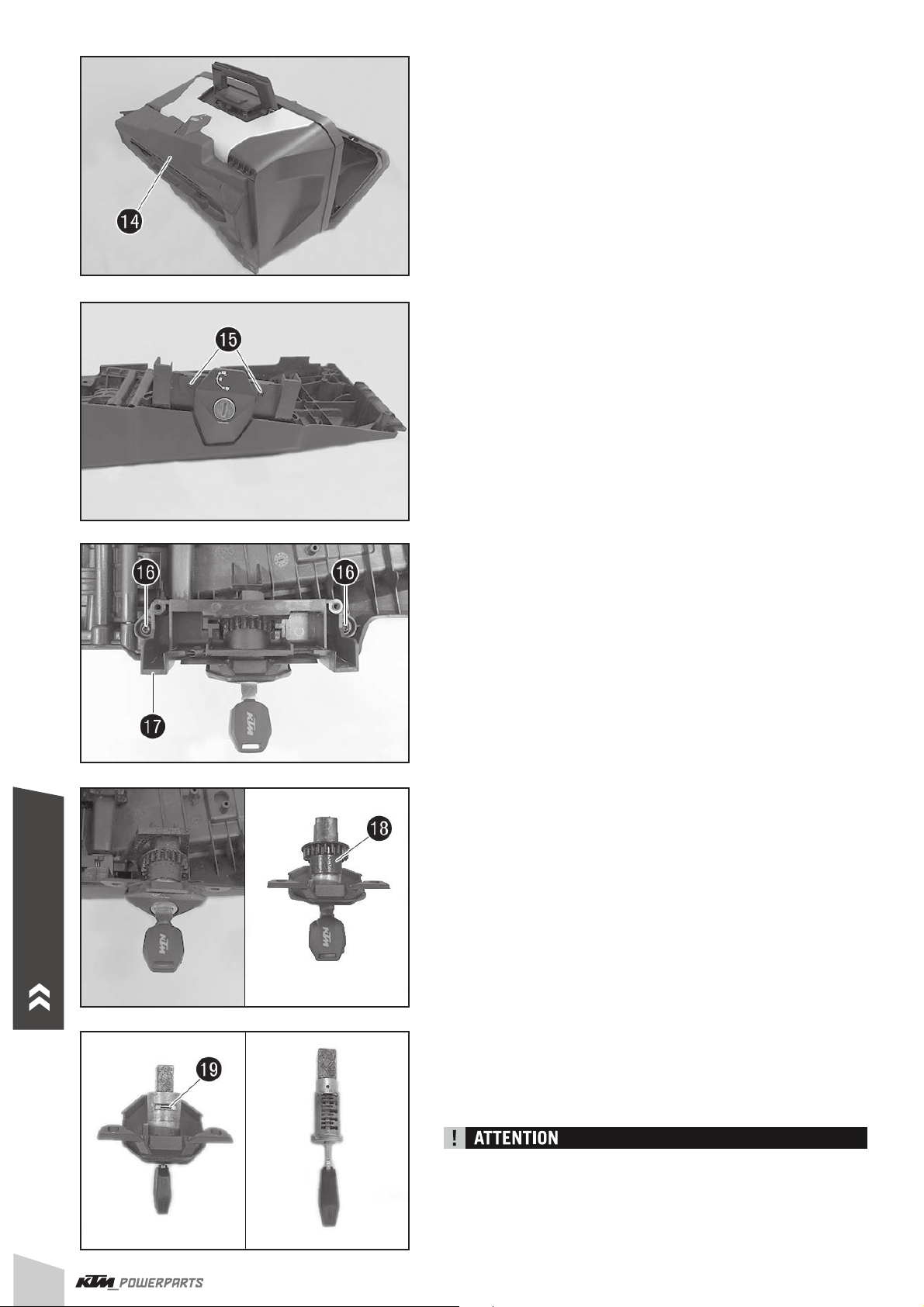

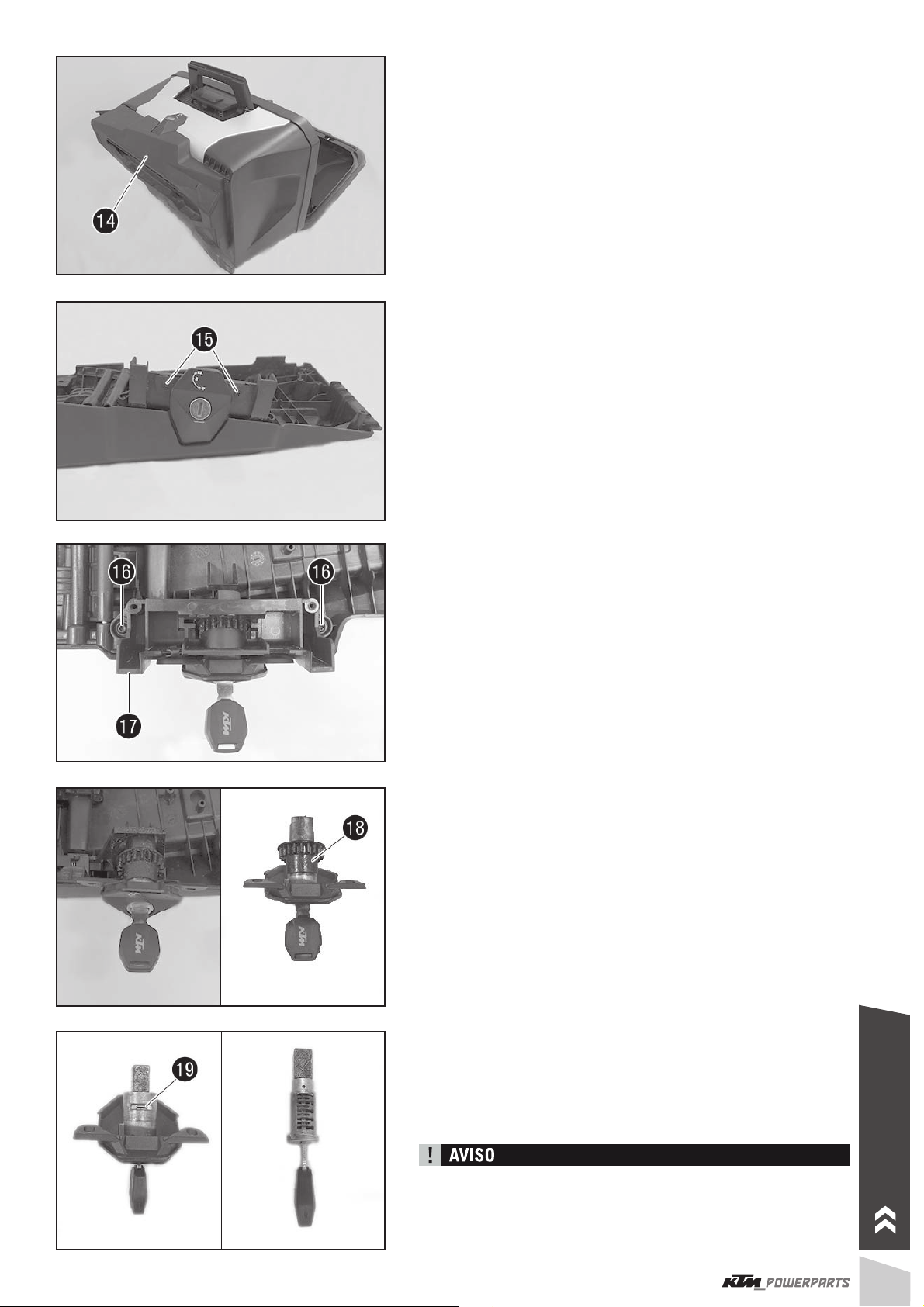

Removing the lock
- Open case.
- Remove screws
(4.
11
Page 12

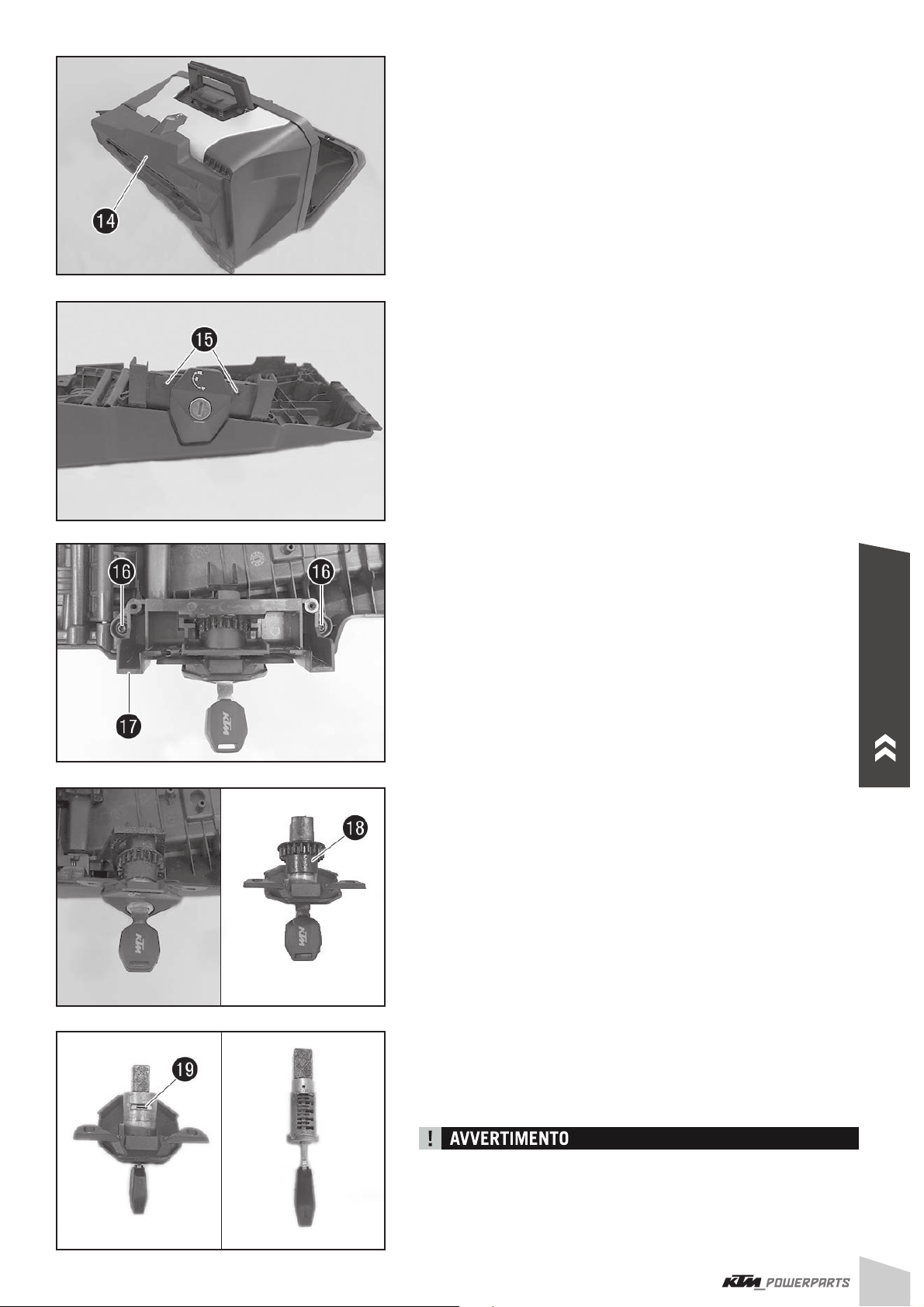

- Take off locking unit (5.
- Remove screws
(6.
ENGLISH
- Key position: 90° to the right
- Remove screws
- Remove component (8.
(7.
.
- Take off locking cylinder unit.
- Remove component (9.
NOTE
Note position for reinstallation.
- Key position upwards
- Press snap-in plate
- Remove locking cylinder.
Key must remain in the locking cylinder!
- Reassemble in reverse order.
.
(: into the locking cylinder.
12
Page 13

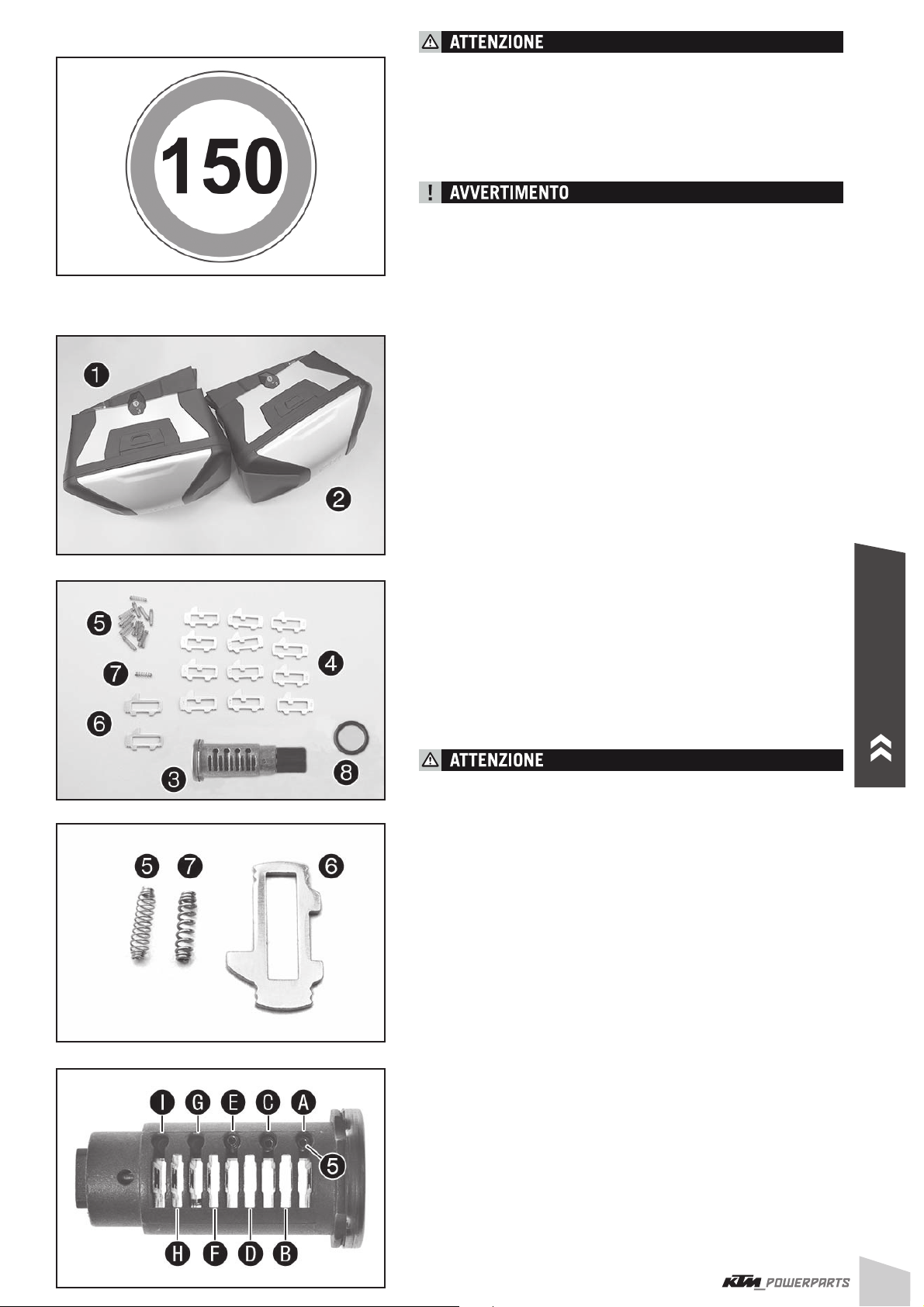

Con le borse montate, soprattutto a veicolo carico, la maggiore
sensibilità al vento trasversale può alterarne il comportamento
in marcia, come pure in curva e in frenata!
Prestare attenzione in presenza di forte vento! Considerato il
diverso comportamento in marcia, accelerare lentamente fi no
alla velocità massima consentita di 150 km/h!
Non montare mai una sola borsa laterale ma sempre entrambe e
distribuire uniformemente il carico su entrambi i lati!
Assicurare il carico in modo che non si sposti!
Non superare mai il volume di carico di ciascuna borsa (10 kg)!
Se si utilizza un’idropulitrice per la pulizia, tenere il getto ad
almeno un metro di distanza dalle borse!
Utilizzare un detergente neutro (acqua e sapone neutro)!
Materiale fornito
N. 1 borsa rigida sinistra (volume 36 litri)
N. 1 borsa rigida destra (volume 30 litri)
N. 2 blocchetti serratura
Materiale fornito blocchetto serratura (2x)
N. 1 blocchetto serratura
N. 12 meccanismi di ritenuta
N. 15 molle per meccanismi di ritenuta
N. 2 piastrine di fermo
N. 1 molla per lamierino d’innesto
N. 1 o-ring
Il kit contiene molta minuteria. Si consiglia di effettuare l’assemblaggio stando seduti a un tavolo!
AVVERTENZA
Le molle
di rigidità inferiore rispetto alla molla
Il lamierino d’innesto
so nessun numero.
per i meccanismi di ritenuta si differenziano per l’indice
si distingue per il fatto che non vi è impres-
per il lamierino d’innesto.
ITALIANO
Montaggio blocchetto serratura
- Inserire le molle
nelle sedi , ed .
13
Page 14

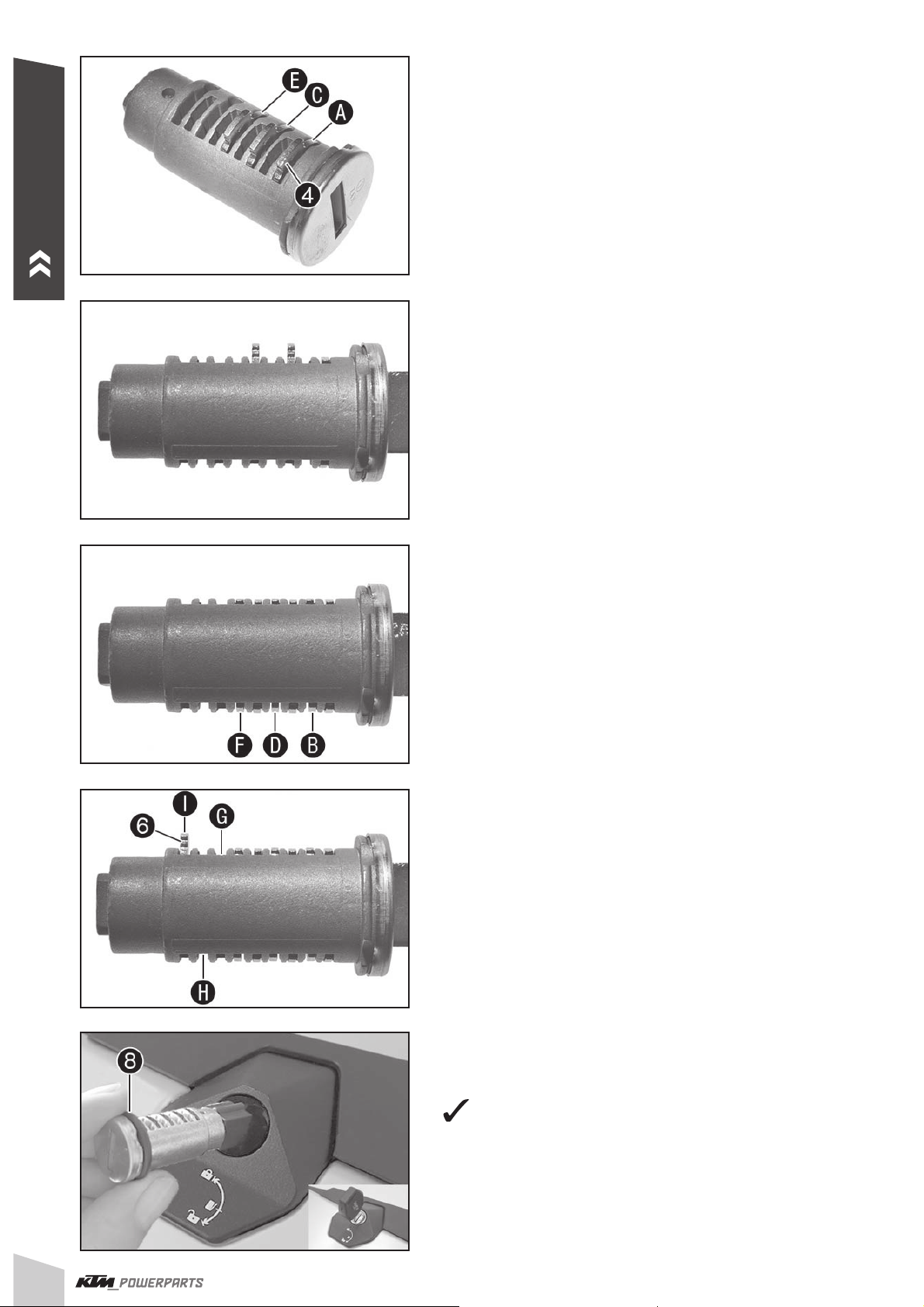

- Inserire i meccanismi di ritenuta contrassegnati con il numero 1
nelle sedi
- Inserire la chiave e controllare che i meccanismi di ritenuta con trassegnati con il numero 1 siano adatti.
-Sostituire i meccanismi di ritenuta non adatti con quelli contrasse gnati con il numero corretto.
AVVERTENZA
I meccanismi di ritenuta devono risultare a fi lo con il blocchetto ser-
ratura. Il numero di scanalature visibili indica quale meccanismo di
ritenuta utilizzare. In questo esempio sono stati montati tre meccanismi di ritenuta contrassegnati con il numero 1. Sui due meccanismi
di ritenuta che sporgono si vedono due scanalature. Ciò signifi ca
che si devono montare i meccanismi di ritenuta contrassegnati con il
numero 3.
Si consiglia di prendere nota dei numeri riportati sui meccanismi di
ritenuta adatti, in modo da poter allestire allo stesso modo i successivi blocchetti serratura.
, ed .
- Ripetere le operazioni per le sedi
sedi risultano occupate dai meccanismi di ritenuta adatti.
, e fi nché le prime sei
ITALIANO
- Inserire la molla
nella sede
AVVERTENZA
Le sedi
- Montare l’o-ring .
- Posizionare il blocchetto serratura nel modo illustrato in fi gura e
inserirlo aiutandosi con la chiave (il nasello deve essere rivolto
verso l’alto).
e rimangono vuote.
per il lamierino d’innesto e il lamierino d’innesto
.
14
Il lamierino d’innesto
(: si blocca in posizione.
Page 15

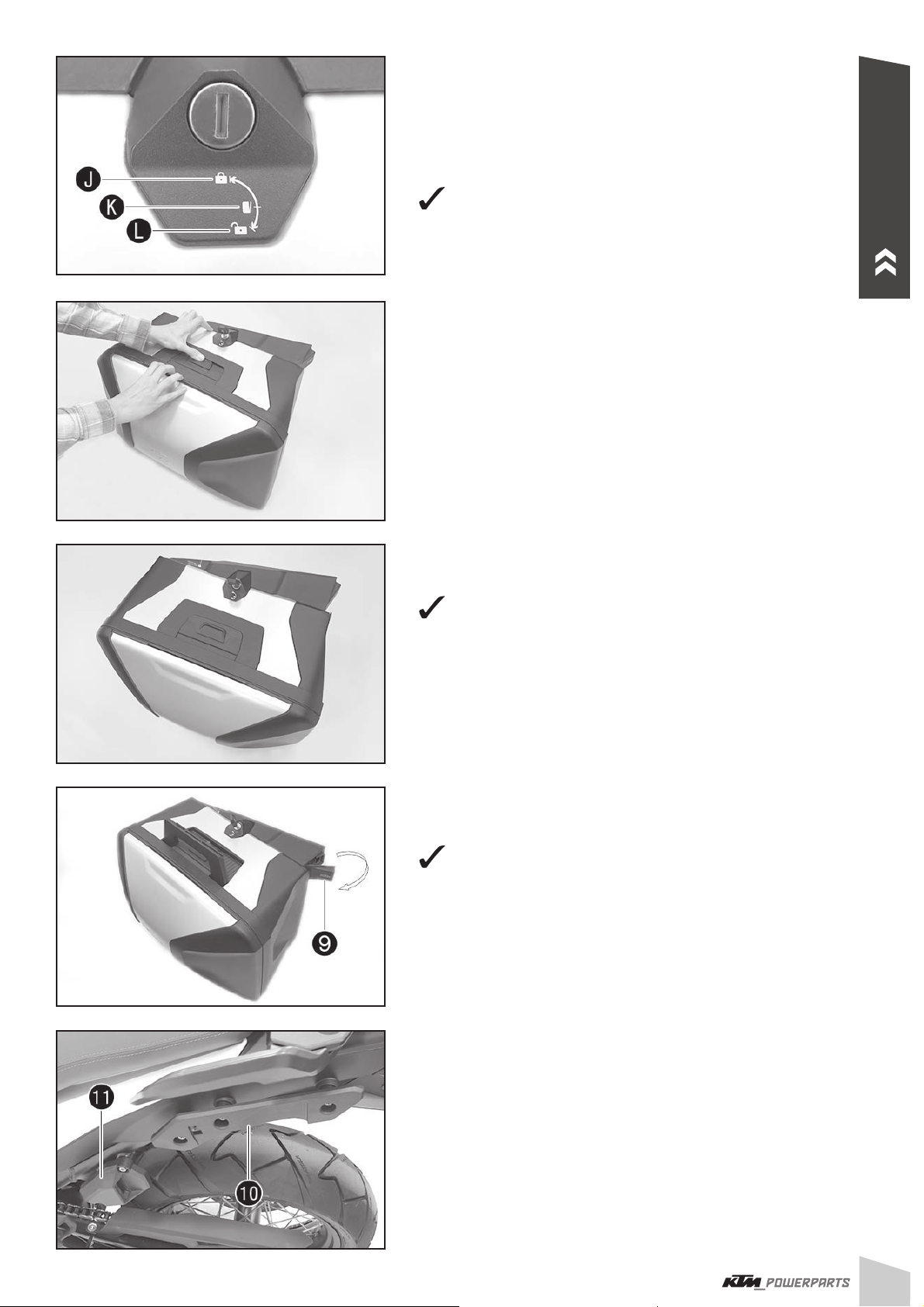

- Chiave in alto :
La borsa è chiusa a chiave.
- Chiave a 90° verso destra
La borsa può essere aperta e chiusa.
- Chiave a 45° verso destra
La maniglia scatta automaticamente verso l’alto.
La borsa può essere aperta e chiusa.
La borsa non è più chiusa a chiave e può essere montata e smontata.
Apertura delle borse
- Chiave a 90° a destra
- Spingere il pulsante completamente indietro, premerlo verso il
basso e contemporaneamente sollevare il coperchio.
Chiusura delle borse
:
:
.
- Premere a fondo il coperchio.
Il meccanismo di chiusura si innesta in modo udibile.
- Rimettere la chiave nella posizione in alto (pos.
Montaggio su entrambi i lati
- Chiave a 45° verso destra
La maniglia scatta automaticamente verso l’alto.
- Ruotare la leva di bloccaggio
.
verso l’esterno.
) ed estrarla.
ITALIANO
- Posizionare la borsa (in dotazione) dall’alto sull’apposita guida
(1.
15
Page 16
- Spingere la borsa in avanti fi nché è inserita saldamente sulla guida
(1 e il gancio è agganciato nel supporto borsa (2.
Verifi care sempre che la marcatura sulle borse sia allineata alle
maniglie
(3!
- Ruotare la leva di bloccaggio
- Premere la maniglia completamente verso il basso, quindi rimettere
la chiave nella posizione in alto (pos.
AVVERTENZA
Se non si riesce a ruotare la leva di bloccaggio, signifi ca che la borsa
non è bloccata nella posizione anteriore o che la chiave non si trova
nella posizione corretta.
verso l’interno.
) ed estrarla.
ITALIANO
Smontaggio della borsa
- Chiave a 45° verso destra
La maniglia scatta automaticamente verso l’alto.
- Ruotare la leva di bloccaggio
- Spingere indietro la borsa con la maniglia e rimuovere la borsa tiran dola verso l’alto.
Verifi care sempre che tutti gli accessori e i bagagli siano fi ssati
accuratamente. Controllare regolarmente che sia così!
.
verso l’esterno.
16
Smontaggio della serratura
- Aprire la borsa.
- Rimuovere le viti
(4.
Page 17
- Rimuovere l’unità di bloccaggio (5.
- Rimuovere le viti
- Chiave a 90° a destra
- Rimuovere le viti
- Rimuovere il componente (8.
(6.
.
(7.
ITALIANO
- Rimuovere il blocchetto serratura.
- Rimuovere il componente
AVVERTENZA
Annotare la posizione per il successivo rimontaggio.
- Chiave in alto
- Inserire il lamierino d’innesto
- Rimuovere il blocchetto serratura.
La chiave deve assolutamente rimanere nel blocchetto serratura!
- Per il riassemblaggio procedere nell’ordine inverso.
.
(9.
(: premendolo nel blocchetto serratura.
17
Page 18
Lorsque les valises sont installées, et surtout lorsqu’elles sont
chargées, la prise au vent latérale est supérieure et peut altérer
la tenue de route de la moto, mais également le comportement en
virages et au freinage.
Rouler avec prudence en cas de vent fort ! En raison de la tenue
de route altérée, accélérer lentement jusqu’à la vitesse maximale
de 150 km/h !
Ne pas utiliser plus de deux valises latérales et répartir la charge
uniformément des deux côtés !
Arrimer la charge pour l’empêcher de glisser !
Veiller à ne pas dépasser une charge de 10 kg par valise !
Lors du nettoyage avec un nettoyeur à haute pression, maintenir
une distance minimale d’au moins un mètre entre l’appareil et les
valises !
Utiliser un produit nettoyant neutre (eau et savon neutre) !
Contenu de la livraison
1x valise en plastique gauche (36 litres de volume)
1x valise en plastique droit (30 litres de volume)
2x cylindres de fermeture
Contenu de la livraison des cylindres de fermeture (2x)
1x cylindre de fermeture
12x arrêts de gâchette
15x ressorts pour arrêt de gâchette
2x supports de verrou
1x ressort de support de verrou
1x joint torique
Ce kit contient de nombreuses petites pièces. Il est recommandé d’effectuer l’assemblage assis à une table !
REMARQUE
Les ressorts des arrêts de gâchette
ce qui permet de les distinguer du ressort du support de verrou
Le support de verrou
aucun chiffre.
ont un faible taux d’élasticité,
est reconnaissable au fait qu’il ne comporte
.
18
FRANÇAIS
Montage du cylindre de fermeture
- Introduire les ressorts
dans les chambres , et .
Page 19

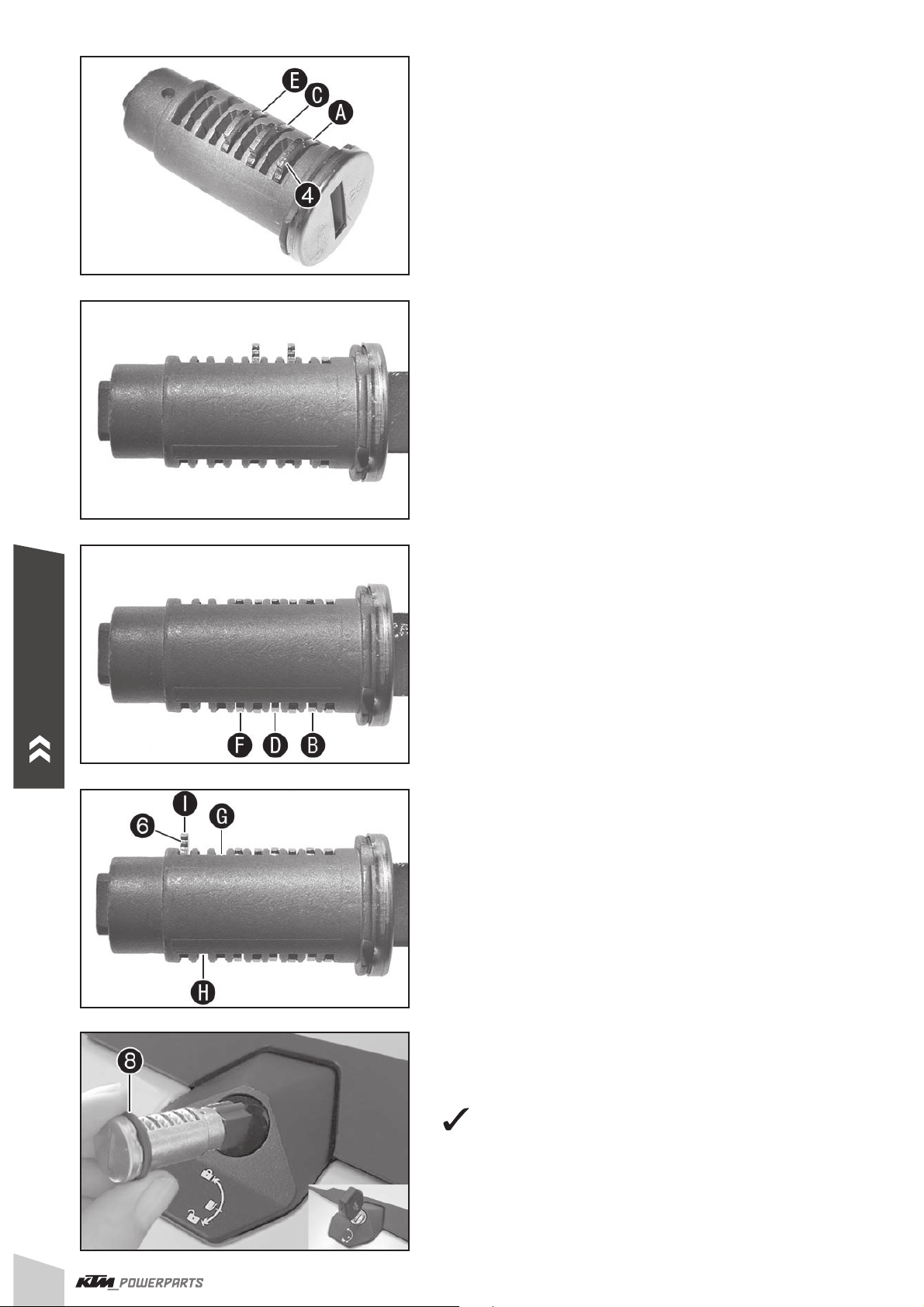

- Introduire les arrêts de gâchette marqués du chiffre 1 dans les
chambres
- Introduire la clé et vérifi er que les arrêts de gâchette portant le chiffre 1
sont bien adaptés à la serrure.
- Si les arrêts de gâchette ne sont pas adaptés à la serrure, les rempla cer par les arrêts avec le numéro adéquat.
REMARQUE
Les arrêts de gâchette doivent venir à fl eur du cylindre de fermeture. Le
nombre de gorges visibles indique quel arrêt de gâchette doit être utilisé.
Dans cet exemple, trois arrêts de gâchette portant le chiffre 1 sont introduits dans les chambres. Sur les arrêts de gâchette saillants du cylindre,
on peut voir deux gorges. Ce sont donc les arrêts de gâchette avec le
chiffre 3 qui doivent être introduits dans les chambres.
Il est recommandé de noter les chiffres marqués sur les arrêts de gâchette qui correspondent au cylindre, pour pouvoir équiper les cylindres
dans la foulée.
, et .
- Répéter les étapes de travail pour les chambres
sorte que les six premières chambres soient munies des arrêts de
gâchette adéquats.
- Introduire le ressort du support de verrou
de verrou
REMARQUE
Les chambres
- Mettre en place le joint torique
- Positionner le cylindre de fermeture tel qu’indiqué sur l’illustration
et l’introduire à l’aide de la clé (l’ergot doit être dirigé vers le haut).
dans la chambre .
et restent vides.
.
, et , de
ainsi que le support
FRANÇAIS
Le support de verrou
(: s’enclenche.
19
Page 20
- Clé tournée vers le haut :
La valise est fermée et verrouillée.
- Clé tournée à 90° vers la droite
Il est possible d’ouvrir et de fermer la valise.
- Clé tournée à 45° vers la droite
La poignée se relève automatiquement.
Il est possible d’ouvrir et de fermer la valise.
La valise est déverrouillée, il est possible de la mettre en place et de
la déposer.
Ouverture de la valise
- Clé tournée à 90° vers la droite
- Pousser le bouton-pressoir complètement vers l’arrière, appuyer
vers le bas et lever simultanément le couvercle.
Fermeture de la valise
:
:
.
- Appuyer fermement sur le couvercle pour le fermer.
La fermeture s’enclenche de façon audible.
- Tourner à nouveau la clé vers le haut (pos.
Montage des deux côtés
- Clé tournée à 45° vers la droite
La poignée se relève automatiquement.
- Ouvrir le levier de verrouillage
.
.
) et la retirer.
FRANÇAIS
20
- Positionner la valise (fournie) sur le rail de valise
(1, par le haut.
Page 21
- Pousser ensuite la valise vers l’avant jusqu’à ce qu’elle s’enclenche
sur les rails
valise
Veiller à ce que la ligne de repère située sur les valises soit
alignée avec les poignées de retenue
(1 et que le crochet s’enclenche dans le support de
(2.
(3.
- Fermer le levier de verrouillage
- Abaisser complètement la poignée, tourner à nouveau la clé vers
le haut (pos.
REMARQUE
Si le levier de verrouillage ne peut pas être remis en position fermée, c’est que la valise n’est pas bien enclenchée vers l’avant ou la
clé n’est pas dans la bonne position.
Dépose de la valise
- Clé tournée à 45° vers la droite
La poignée se relève automatiquement.
- Ouvrir le levier de verrouillage
- Pousser la valise vers l’arrière, par la poignée, et la déposer vers
le haut.
Veiller à ce que tous les bagages et accessoires soient correctement fi xés. Effectuez des contrôles réguliers !
) et la retirer.
.
.
.
FRANÇAIS
Déposer la serrure
- Ouvrir la valise.
- Retirer les vis
(4.
21
Page 22
- Retirer l’unité de verrouillage (5.
- Retirer les vis
- Clé tournée à 90° vers la droite
- Retirer les vis
- Retirer le composant (8.
(6.
(7.
.
- Déposer l’unité de cylindre de fermeture.
- Déposer le composant (9.
REMARQUE
Repérer la position pour la réinstallation.
FRANÇAIS
- Clé tournée vers le haut
- Pousser le support de verrou
- Retirer le cylindre de fermeture.
La clé doit impérativement rester dans le cylindre de fermeture !
- Procéder à l’assemblage dans l’ordre inverse.
.
(: dans le cylindre de fermeture.
22
Page 23

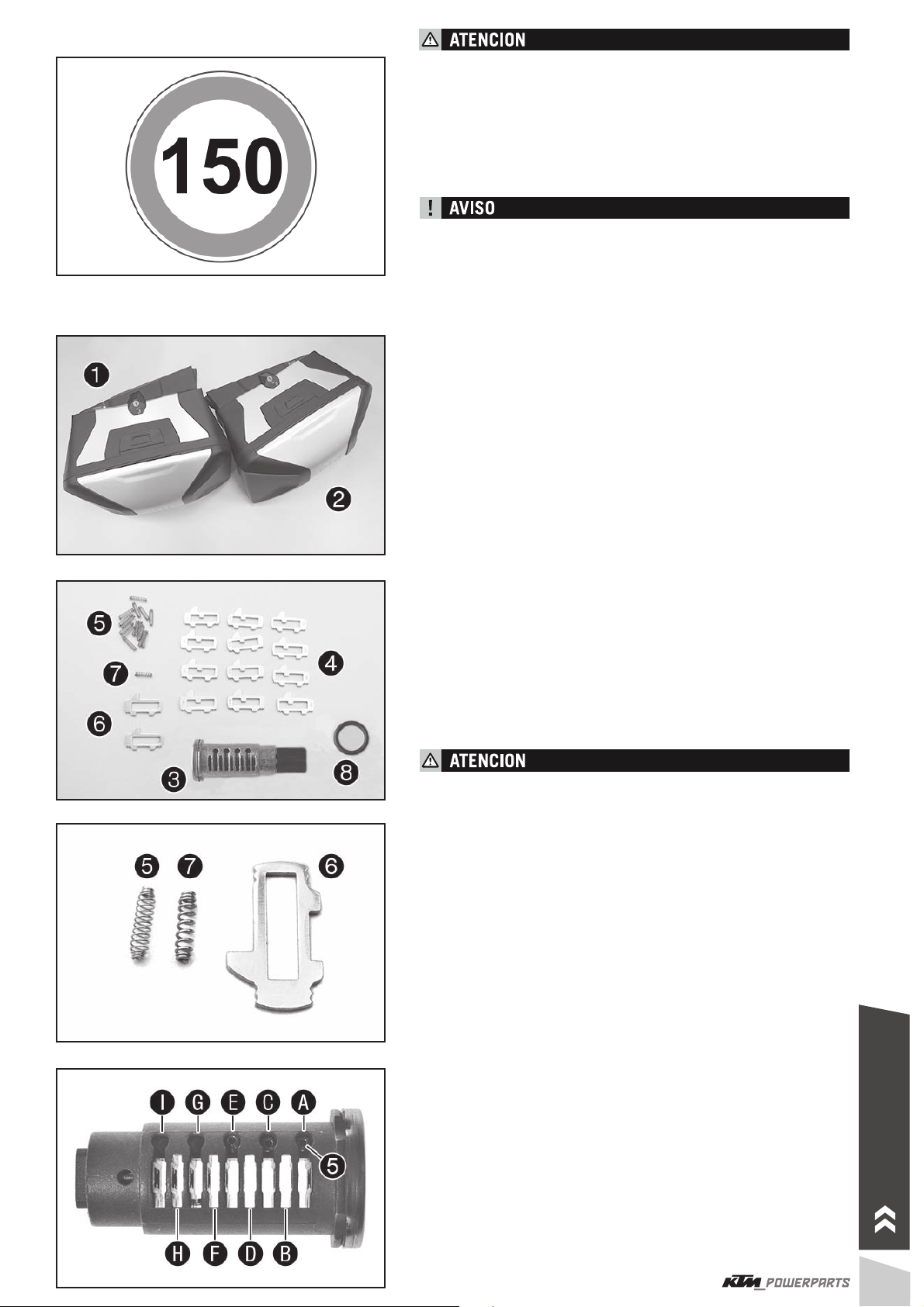

¡Cuando las maletas están montadas, sobre todo si están cargadas, el vehículo se vuelve más sensible al viento lateral, lo que
puede afectar a su comportamiento de marcha, así como a su
comportamiento en las curvas y al frenar!
¡Tenga mucho cuidado cuando sople viento fuerte! ¡Debido a los
cambios en el comportamiento del vehículo, bajar lentamente a
la velocidad máxima permitida de 150 km/h!
¡Utilizar siempre a la vez las dos maletas laterales y repartir la
carga equitativamente entre los dos lados!
¡Asegurar la carga para que no pueda desplazarse!
¡Tener siempre en cuenta que la carga por maleta no debe sobrepasar los 10 kg bajo ningún concepto!
¡Para limpiar con un limpiador de alta presión, debe dejarse,
como mínimo, un metro de separación respecto a las maletas!
¡Utilizar un producto de limpieza neutro (agua con jabón neutro)!
Volumen de suministro
1x maleta de plástico izquierda (volumen de 36 litros)
1x maleta de plástico derecha (volumen de 30 litros)
2x cilindros de cierre
Volumen de suministro del cilindro de cierre (2x)
1x cilindro de cierre
12x fi jadores
15x muelles para fi jador
2x chapas de enclavamiento
1x muelle para chapa de enclavamiento
1x junta tórica
¡Este kit contiene muchas piezas pequeñas. Por ese motivo, se
recomienda realizar el ensamblaje sentado en una mesa!
ADVERTENCIA
Los muelles
la chapa de enclavamiento en que tienen una menor constante
elástica.
La chapa de enclavamiento
grabado ningún número.
para los fi jadores se diferencian del muelle para
puede identifi carse porque no tiene
Montaje del cilindro de cierre
- Introducir los muelles
en los alojamientos , y .
ESPAÑOL
23
Page 24
- Introducir los fi jadores con el número 1 en los alojamientos ,
y .
- Insertar la llave y comprobar que los fi jadores marcados con el
número 1 son adecuados.
- Si los fi jadores no son adecuados, sustituirlos por los del número
adecuado.
ADVERTENCIA
Los fi jadores deben quedar totalmente planos con el cilindro de
cierre. El número de ranuras a la vista indica el fi jador que debe uti-
lizarse. En este ejemplo, hay montados tres fi jadores con el número
1. En los dos fi jadores que sobresalen deben verse dos ranuras.
Esto signifi ca que deben montarse fi jadores con el número 3.
Se recomienda anotar el número de los fi jadores adecuados para
poder utilizarlos también en los siguientes cilindros de cierre.
- Repetir los mismos pasos en los alojamientos
que se hayan montado los fi jadores adecuados en las seis prime-
ras cámaras.
- Introducir el muelle
enclavamiento
ADVERTENCIA
Los alojamientos
para la chapa de enclavamiento y la chapa de
en el alojamiento .
y se quedan vacíos.
, y , hasta
24
- Montar la junta tórica .
- Posicionar el cilindro de cierre como se muestra en la fi gura y colo-
carlo utilizando la llave (el talón tiene que apuntar hacia arriba).
La chapa de enclavamiento
(: queda encajada.
ESPAÑOL
Page 25
- Posición de la llave hacia arriba :
La maleta está cerrada y bloqueada.
- Posición de la llave 90° hacia la derecha
La maleta se puede cerrar y abrir.
- Posición de la llave 45° hacia la derecha
El asa de sujeción salta automáticamente hacia arriba.
La maleta se puede cerrar y abrir.
La maleta está desbloqueada y se puede montar y desmontar.
Apertura de la maleta
- Posición de la llave 90° hacia la derecha
- Desplazar el botón completamente hacia atrás, empujar hacia
abajo y al mismo tiempo tirar de la tapa.
Cierre de la maleta
:
:
.
- Presionar con fi rmeza la tapa.
El cierre se enclava de forma audible.
- Volver a girar la llave a la posición hacia arriba (pos.

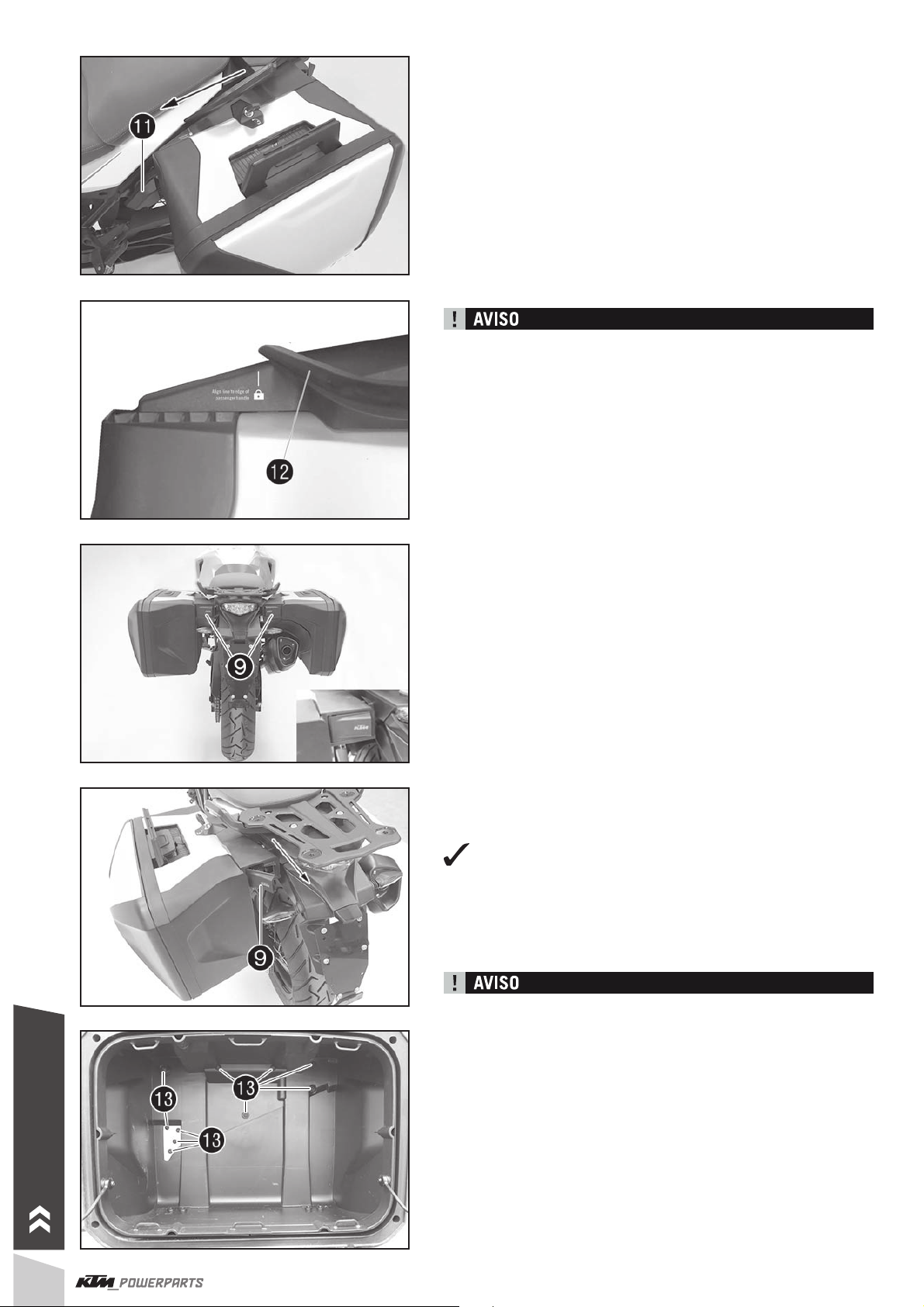

Montaje a ambos lados
- Posición de la llave 45° hacia la derecha
El asa de sujeción salta automáticamente hacia arriba.
- Bascular la palanca de bloqueo
hacia fuera.
.
) y retirarla.
- Colocar la maleta (volumen de suministro) desde arriba en el raíl
portamaletas (1.
ESPAÑOL
25
Page 26
- Desplazar la maleta hacia delante hasta que quede sujeta en el
raíl portamaletas
maletas
¡Prestar siempre atención a que la línea de marcación de las
maletas quede alineada con los asideros
(2.
(1 y el gancho portamaletas encaje en el porta-
(3!
- Bascular la palanca de bloqueo
- Empujar el asa de sujeción completamente hacia abajo y volver a
girar la llave a la posición hacia arriba (pos.
ADVERTENCIA
Si la palanca de bloqueo no se puede bascular hacia dentro, signifi ca
que la maleta no está enclavada en la posición más avanzada o que la
llave no se encuentra en la posición correcta.
Extracción de la maleta
- Posición de la llave 45° hacia la derecha
El asa de sujeción salta automáticamente hacia arriba.
- Bascular la palanca de bloqueo
- Deslizar la maleta hacia atrás por el asa de sujeción y extraerla hacia
arriba.
¡Prestar atención a que todos los accesorios y piezas de equipaje
siempre estén sujetos adecuadamente. Comprobarlo regularmente!
hacia dentro.
) y retirarla.
.
hacia fuera.
26
Desmontaje de la cerradura
- Abrir la maleta.
- Retirar los tornillos
(4.
ESPAÑOL
Page 27
- Retirar la unidad de cierre (5.
- Retirar los tornillos
- Posición de la llave 90° hacia la derecha
- Retirar los tornillos
- Quitar el componente (8.
(6.
(7.
.
- Extraer la unidad del cilindro de cierre.
- Retirar el componente
ADVERTENCIA
Anotar la posición para el montaje posterior.
- Posición de la llave hacia arriba
- Empujar la chapa de enclavamiento
cierre.
- Retirar el cilindro de cierre.
¡La llave debe permanecer necesariamente en el cilindro de cierre!
(9.
.
(: hacia dentro del cilindro de
ESPAÑOL
- El ensamblaje se realiza en orden inverso.
27
Loading...
