KTM HINDLE PED - ROBINETS À TOURNANT SPHÉRIQUE

INSTRUCTIONS D'UTILISATION ET CONSIGNES DE SÉCURITÉ

Il est nécessaire de prendre connaissance et de comprendre ces instructions avant toute
installation

STOCKAGE / PROTECTION / SÉLECTION

Stockage

Lorsque les robinets doivent être stockés
pendant un certain temps avant leur
raccordement, il convient de les ranger dans
les caisses d’expédition d’origine avec un
revêtement étanche à l'eau et/ou les sachets
de produit dessicatif fournis. Les robinets sont
à stocker hors du sol et à l'intérieur, dans un
endroit propre et sec. Si la durée du stockage
dépasse six mois, remplacer les sachets de
produit dessicatif (si fournis) après ce délai.

Protection

Les robinets sont livrés avec des protections
conformes aux spécifications du client
ou au manuel d’assurance qualité afin de
protéger leurs extrémités de tout dommage.
L’emballage et/ou les caches d'origine doivent
être laissés en place jusqu'au raccordement
immédiat sur la conduite.

Sélection

S’assurer que les matériaux de fabrication
du robinet ainsi que les limites de pressionet
de température figurant sur la plaque
d'identification sont adaptés au fluide et
aux conditions du procédé. En cas de doute,
contacter fabricant.

INSTALLATION

AVERTISSEMENT

Pour des raisons de sécurité, il est important
de respecter les précautions suivantes avant
de commencer à travailler sur le robinet :

1. Le personnel chargé de réaliser les
ajustements sur
de l’équipement et de la tenue normalement
utilisés pour travailler
est installé.

2. La ligne doit être dépressurisée, purgée et
mise à l'évent avant la pose du robinet.

3. La manutention et l’installation de tous les
robinets, opérateurs et actionneurs doivent
être confiées à du personnel formé à tous les
aspects des techniques d’installation et de
manutention manuelle et mécanique.

les robinets devra se servir

sur l'unité où le robinet

4. Vérifier que les limitations de pression/
température du robinet, précisées sur
l’étiquette d’identification, sont supérieures ou
égales aux conditions de service.

5. Les robinets à double siège pour applications
de service liquide, qui peuvent être soumis
à une hausse rapide de la température en
position fermée, nécessitent un dispositif de
sécurité positive pour décharger les pressions
excessives dans la cavité. Pour de plus amples
informations, contacter le fabricant.

Installation

1. Les robinets tout-ou-rien sont
bidirectionnels en standard (sauf indication
contraire) et peuvent être montés dans l'une
ou l'autre direction.

2. L’installation peut être réalisée avec la tige
positionnée quel que soit l'angle admis par
la boulonnerie.

3. Pour certaines applications (cryogénie,
chlore, etc.) et pour certains types de
robinet (clapet de non-retour), les modèles
sont conçus pour être unidirectionnels.
Dans ce cas, le corps du robinet est
étiqueté « High Pressure Side » (Côté haute
pression) ou « Flow Direction » (Sens de
l'écoulement).

4. Retirer les caches de protection des faces
du robinet.

5. S’assurer que les brides de raccordement
et les joints sont propres et en parfait état.

6. Si des particules abrasives (scories de
soudure, sable, etc.) ont pu pénétrer dans
la tuyauterie, il faut alors entièrement rincer
la tuyauterie afin d'éviter d'endommager
les surfaces d'étanchéité du robinet.

7. Vérifier que les brides de raccordement de
la conduite sont alignées correctement. La
boulonnerie doit facilement s'insérer dans
les perçages de la bride de raccordement.

8. Installer le robinet sur la tuyauterie en
garantissant un accès facile au levier/volant.

9. Serrer les boulons de la bride selon un
schéma de serrage en diagonal.

Emerson.com/FinalControl

© 2017 Emerson. All Rights Reserved. VCOSI-01730-FR 18/11

KTM HINDLE PED - ROBINETS À TOURNANT SPHÉRIQUE

INSTRUCTIONS D'UTILISATION ET CONSIGNES DE SÉCURITÉ

FONCTIONNEMENT ET MAINTENANCE
DEROUTINE

!! Lire impérativement toutes les étiquettes
d’avertissement fixées sur le robinet avant
utilisation ou maintenance !!

Objectif

Ces instructions se rapportent aux robinets
manuels et actionnés. Pour toutes applications
spéciales, généralement en cas d’émissions
fugitives ou cryogéniques, se reporter aux
instructions séparées appropriées.

Fonctionnement

Tous les robinets standard actionnés
manuellement « se ferment dans le sens des
aiguilles d'une montre ». La position fermée est
signalée par la flèche du levier de manœuvre
ou de l'indicateur, orientée à 90° par rapport à
l'axe de l'alésage du robinet/de la conduite.

Maintenance de routine

Aucune tâche de maintenance de routine n'est
nécessaire en plus de l'inspection périodique
pour assurer un fonctionnement et une
étanchéité satisfaisants.

Tout signe de fuite au niveau de la garniture
du fouloir doit être immédiatement traité
en dépressurisant le robinet et en serrant
de manière graduelle et uniforme les
boulons du fouloir. Si aucun réglage
supplémentaire n’est possible ou qu'une
fuite est suspectée au niveau du siège ou
du joint, une révision complète du robinet
s'impose. Cette révision devraêtreréalisée
après dépressurisation et conformément aux
instructions de maintenance appropriées.
Seules des pièces détachées d’origine doivent
être utilisées.

Pièces de rechange

Les robinets sont identifiés par un numéro,
gravé sur la plaque d'identification, située sur
la bride du corps du robinet. Cette référence
doit être précisée pour chaque demande de
service après-vente, de pièces de rechange ou
de demande de réparation et de commandes.

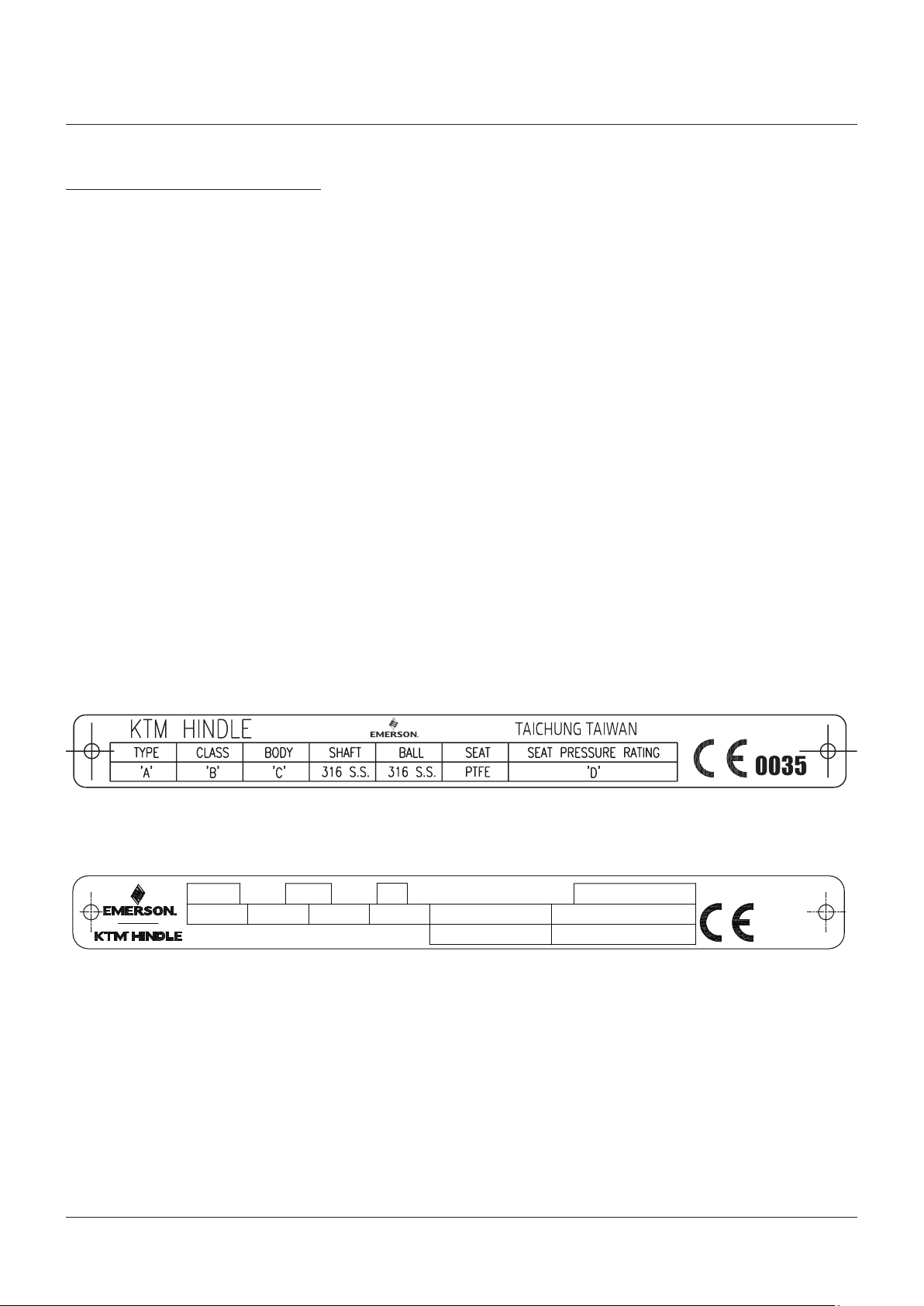

PLAQUE D'IDENTIFICATION DU PRODUIT D'ORIGINE - TAICHUNG, TAIWAN

EMERSON AUTOMATION SOLUTIONS TAIWAN VALVE CO., LTD. - 台灣寶橋股份有限公司 - TAICHUNG, TAIWAN, R.O.C.

PLAQUE D'IDENTIFICATION DU PRODUIT D'ORIGINE - RESCALDINA, ITALIE

EMERSON AUTOMATION SOLUTIONS FINAL CONTROL ITALIA S.R.L. - RESCALDINA (MI), ITALIE

CLASS TYPE

BODY SHAFT SEAT Pmax

150

BALL

WCB SS316 SS316 PTFE
