KTM LC4 2001 Service Manual

MOTOR

ERSATZTEILKATALOG

ENGINE

SPARE PARTS MANUAL

Art.Nr. 3.208.25 10/2000

2001

400/640 LC4-E, 640 LC4-E SUPERMOTO, 640 LC4 ADVENTURE, 640 DUKE

INHALTSVERZEICHNIS INDEX

5

59

1

8

MOTORGEHÄUSE

ENGINE CASE

1

SEITE

Page

3

ZYLINDERKOPF

CYLINDER HEAD

SEITE

Page

8

SCHMIERSYSTEM

LUBRICATING SYSTEM

SEITE

Page

14

MOTORENTLÜFTUNG

BREATHER SYSTEM

SEITE

Page

15

VERGASER DELL ORTO PHM 38 ND

CARBURETOR DELL ORTO PHM 38 ND

SEITE

Page

16

VERGASER MIKUNI BST 40

CARBURETOR MIKUNI BST 40

SEITE

Page

18

SEJUNDÄRLUFTSYSTEM

SECONDARY AIR SYSTEM

SEITE

Page

10

VENTILTRIEB

VALVE DRIVE

SEITE

Page

11

STEUERTRIEB

TIMING VALVE

SEITE

Page

12

KURBELWELLE, KOLBEN

CRANKSHAFT, PISTON

SEITE

Page

5

AUSGLEICHSWELLE

BALANCER SHAFT

SEITE

Page

6

ZYLINDER

CYLINDER

SEITE

Page

7

27

28

SILICON

55

43

41

LOCTITE 243

17

29

25

26

1

40

42

7

13

12

5

20

6

19

18

39

LOCTITE 243

11

15

23

01

1,5,6,7,9,10,11,15,16,17, 21,23,24,28,47,48,50,51

+GETRIEBELAGER TRANSMISSION BEARINGS

(2 x 565.33.093.000, 0625 201029,

490.30.023.000, 580.33.090.000;)

10

LOCTITE 243

9

21

24

33

34

7

LOCTITE 243

31

16

11

L

38

4

C

L

4

55

3

6

52

2

1

15

014

19

14

32

34

35

32

30

31

8

57

5

3

6

56

3

Three-Bond Dichtmasse Three-Bond Gasket

18

018

7

3

42

39

41

11

4

50

8

25

26

45

12

45

27

60

30

44

32

46

23

12

40

46

45

22

21

20

0 5 1

43

46

32

47

D=89mm

33 32 31

45

400 gegossen 400 cast

16

15

9

4

D=101mm

47

37

640 geschmiedet

45

640 forged

36

6

1

7

5

10

16

36

3

6

4

2

4

2

1

2

18

14

19

3

2

48 42 41

44

47

46

5

1

6

4

6

1

4

LOCTITE 243

26

#

20

#

LOCTITE 243

81

2

12

50

30

37

39

35

36

33

32

31

9

10

40

27

29

#

34

9

28

35

8

10

21

20

15

23

8

7

6

4

3

2

23

14

1

10

13

12

23

8

7

4 3

6

12

17

21

20

23

24

2

13

12

11

1

37

34

36

32

35

33

31

30

11

27

01

21

1-79

28

29

30

#

43

7

#

45

49

50

51 52

44

48

57

#

51

52

54

53

64

15

10

12

13

18

24

25

19

47

#

55

49

20

1

#

56

6

72

3

#

70

80(#)

2

41

#

40

#

35

34

#

71

75

74

#

39

33

42

#)

3

5

25

24

400 LC4/LC4-E 620/640 LC4-E

45

43

44

23

22

LOCTITE 243

13

6

5

7

3

21

4

2

#

53

49

50

42

21

7

20

23

INHALTSVERZEICHNIS INDEX

1

12

TECHNISCHE DATEN – MOTOR 400/640 LC4-E, 640 LC4 ADVENTURE, 640 DUKE 2001

EINBAUSPIELE, VERSCHLEISSGRENZEN

Kurbelwelle Axialspiel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,03 - 0,12 mm

Kurbelzapfenschlag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 0,08 mm

Pleuellager Radialspiel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 0,05 mm

Axialspiel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 1,10 mm

Zylinder 400 Bohrung Durchmesser. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 89,04mm

Motor 400 LC4-E 640 LC4-E, 640 LC4 Adventure, 640 Duke Bauart 1-Zylinder 4-Takt Otto-Motor mit Ausgleichswelle, flüssigkeitsgekühlt, mit E-Starter Hubraum 398 cm

3

624,6 cm

3

Bohrung/Hub 89 / 64 mm 101 / 78 mm Verdichtung 10,8 : 1 11,0 : 1 Kraftstoff bleifreier Superkraftstoff mit mindestens ROZ95 Steuerung 4 Ventile über Kipphebel u. 1 Nockenwelle gesteuert, Antrieb der Nockenwelle mit Einfachkette Nockenwelle 249/1 Ventildurchmesser Einlaß: 36 mm Auslaß: 30 mm Ventilspiel kalt Einlaß: 0,20 mm Auslaß: 0,20 mm Einlaß: 0,15 mm Auslaß: 0,15 mm Kurbelwellenlagerung 2 Zylinderrollenlager Pleuellager Nadellager Kolbenbolzenlager Bronzebüchse Kolben Leichtmetall – gegossen/geschmiedet Kolbenringe 1 Kompressionsring, 1 Minutenring, 1 Ölabstreifring Motorschmierung 2 Eatonpumpen Motoröl siehe Tabelle Füllmenge Motoröl 2,1 Liter einschließlich Rahmen Primärtrieb gerade verzahnte Stirnräder 30:81 Z Kupplung Mehrscheibenkupplung im Ölbad Getriebe 5-Gang klauengeschaltet Zündanlage kontaktlos gesteuerte DC- CDI Zündanlage mit digitaler Zündverstellung, Typ KOKUSAN Zündzeitpunkt Verstellung bis max. 38° v. OT bei 6000/min Generator 12V 200W Zündkerze NGK DPR8 EA9 Elektrodenabstand 0,9 mm Kühlung Flüssigkeitskühlung, permanente Umwälzung der Kühlflüssigkeit durch Wasserpumpe Kühlflüssigkeit 1 Liter, Mischungsverhältnis 40% Frostschutz, 60% Wasser, mindestens –25°C Starthilfe Elektrostarter und Kickstarter

2

3

4

5

6

7

14

30

15

17

16

10

11

24

25

23

22

20

26

21

18

29

34

1

2

4

5

35

36

37

7

8

10

12

16

20

6

9

LOCTITE 648

LOCTITE 243

SILICON

33

34

LOCTITE 648

1

2

3

6

7

8

9

15

16

17

23

37

26

24

LOCTITE 648

4

10

29

SILICON

18

8

7

32

6

3

27

2

1

28

10

11

12

29

13

LOCTITE 648

9

33

EPC

2

SEITE

Page

19

KICKSTARTER

SEITE

Page

23

WASSERPUMPE

WATER PUMP

SEITE

Page

27

KÜHLSYSTEM

COOLING SYSTEM

SEITE

Page

28

SPEZIALWERKZEUG

SPECIAL TOOL

SEITE

Page

29

TECHNISCHE DATEN MOTOR

TECHNICAL DATA ENGINE

SEITE

Page

31

GETRIEBE I

TRANSMISSION I

SEITE

Page

24

GETRIEBE II

TRANSMISSION II

SEITE

Page

25

SCHALTUNG

SHIFTING MECHANISM

SEITE

Page

26

ZÜNDANLAGE KOKUSAN

IGNITION SYSTEM KOKUSAN

SEITE

Page

20

ELEKSTROSTARTER

ELECTRIC STARTER

SEITE

Page

21

KUPPLUNG

CLUTCH

SEITE

Page

22

32

35

30

6

1

2

12

8

11

37

7

11

24

20

2

3

4

03

8

7

5

6

10

9

11

12

2

22

13

15

1

2

10

5

9

4

6

7

8

3

8

7

6

1

11

14

LOCTITE 243

2

5

7

8

7

14

22

020

18

17

19

20

16

21

1

10

13

4

3

7

8

6

9

12

5

6

17

31

33

7

8

32

31

1

16

9

10

12

11

13

15

20

3

4

30

35

36

2

17

16

22

14

21

3

13

20

21

23

30

31

12

7

12

9

14

12

14

13

1

12

11

12

130

65

6

16

4

35

1

8

4

6

12

7

3

17

5

19

2

20

39

26

22

23

31

30

32

MOTORGEHÄUSE

ENGINE CASE 400/640

27

00-584.30.0

3

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

01 584.30.000.144/30 MOTORGEH. KPL.M.GETR.LAG. 2000 ENGINE CASE CPL.W.TR.BEAR 2000 1

SCHWARZ BLACK

5 501.30.027.000 PASSHÜLSE 19 X15,1X12 DOWEL 19 X15,1X12 1 6 510.30.026.100 PASSHÜLSE 17 X14 X12 DOWEL 17 X14 X12 1 7 501.30.010.000 GEHÄUSEBÜCHSE CRANK CASE BUSH 2

9 580.33.097.000 NADELLAGER HK 2216 KSE NEEDLE BEARING HK 2216 KSE 1 10 583.30.011.000 SCHALTUNGSTRÄGER LC4’94 SHIFT MECHANISM SUPPORT LC4’94 1 11 490.30.090.000 PASSHÜLSE 9,8 X 7 X 10 DOWEL 9,8 X 7 X 10 4 12 0015 060353 SK.BUNDSCHRAUBE M 6X35 SW=8 HH COLLAR SCREW M 6X35 WS=8 1 13 0015 060403 SK.BUNDSCHRAUBE M 6X40 SW=8 HH COLLAR SCREW M 6X40 WS=8 1 15 565.30.017.000 HALTEBLECH RETAINING BRACKET 1 16 0991 060163 SENKSCHRAUBE DIN7991-M 6X16 FLAT HEAD SCR. DIN7991-M 6X16 2 17 503.32.095.000 NADELLAGER HK 1212 NEEDLE BEARING HK 1212 2 18 580.30.080.000 FIXIERSCHRAUBE M8 LOCATING SCREW M8 1 19 580.30.081.000 CU-DICHTRING 8 X 14 X 3 CU-SEAL RING 8 X 14 X 3 1 20 584.30.039.000 GEHÄUSEDICHTUNG LC4-E ‘96 ENGINE CASE GASKET LC4-E ‘96 1 21 0985 050103 LINSENSCHRAUBE DIN7985-M 5X10 OVAL HEAD SCR. DIN7985-M 5X10 1 23 0625 160030 RILLENKUGELLAGER 16003 C3 GROOVED BALL BEARING 16003 C3 1 24 0625 618050 RILLENKUGELLAGER 61805 C3 BALL BEARING 61805 C3 1 25 0603 061001 CU-DICHTRING DIN7603- 6X10X1 CU-SEAL RING DIN7603- 6X10X1 1 26 580.38.032.010 CU-DICHTRING DIN7603-10X14X1 CU-SEAL RING DIN7603-10X14X1 X 27 490.30.029.000 ÖLABLASSCHRAUBE ISK-M10X10 OIL DRAIN PLUG ISK-M10X10 X 28 584.40.091.000 ANLAUFSCHEIBE 33 X 58 X 1,5 STOP DISK 33 X 58 X 1,5 1 29 580.11.081.100 KONTAKTSCHRAUBE M10 STAHL ‘98 CONTACT SCREW M10 STEEL ‘98 1 30 583.30.101.100 KUPPLUNGSDECKEL LC4 SCHWARZ 99 CLUTCH COVER CPL.BLA.“LC4“2000 1 31 583.30.025.000 KUPPLUNGSDECKELDICHTUNG ‘94 CLUTCH COVER GASKET ‘94 1 33 583.30.020.144 ÖLMESSTAB KPL. L=93MM ‘96 OIL DIPSTICK CPL. L=93MM ‘96 1 34 0770 160030 O-RING 16,00X3,00 NBR 70 O-RING 16,00X3,00 NBR 70 1 38 583.33.041.000 ANSCHLAGGUMMI BUMP RUBBER 1 39 587.30.047.000 KETTENDÄMPFUNGSBL.17Z DUKE ‘99 CHAIN DAMPER SHEET 17Z DUKE’99 1

NUR FÜR 640 DUKE ONLY FOR 640 DUKE

40 584.30.060.000 KETTENABDECKUNG SCHWARZ ‘96 SPROCKET COVER BLACK ‘96 1 41 546.13.038.150 BÜCHSE 6,5X8X11 BUSHING 6,5X8X11 2 42 584.30.047.000 KETTENDÄMPFUNGSBL.17Z LC4-E CHAIN DAMPERSHEET 17T LC4-E X 42 584.30.047.100 KETTENDÄMPFUNGSBL.15/16Z LC4-E CHAIN DAMPERSHEET 15/16T LC4-E 1

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

01-584.30.0

2001

28

SILICON

29

26

55

43

41

LOCTITE 243

25

17

01

1,5,6,7,9,10,11,15,16,17,

39

21,23,24,28,47,48,50,51

+GETRIEBELAGER TRANSMISSION BEARINGS

(2 x 565.33.093.000, 0625 201029,

490.30.023.000, 580.33.090.000;)

40

42

LOCTITE 243

11

24

10

LOCTITE 243

9

21

L

33

7

13

12

5

20

34

7

6

LOCTITE 243

38

31

47

11

16

L

C

30

4

19

1

18

23

45

15

51 50

47

44

46

48

MOTORGEHÄUSE

ENGINE CASE 400/640

28

00-584.30.0

4

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

43 0015 060253 SK.BUNDSCHRAUBE M 6X25 SW=8 HH COLLAR SCREW M 6X25 WS=8 2 44 580.30.021.000 ÖLABLASSCHRB.M.MAGNET M12X1,5 OILDRAIN PLUG W.MAGNET M12X1,5 1 45 580.38.017.100 CU-DICHTRING DIN7603-22X27X2 CU-SEAL RING DIN7603-22X27X2 1 46 580.38.019.100 ÖLVERSCHLUSSCHRAUBE M22X1,5 OIL DRAIN PLUG M22X1,5 1 47 580.38.022.000 CU-DICHTRING DIN7603-12X18X1,5 CU-SEAL RING DIN7603-12X18X1,5 2 48 0908 120153 VERSCHL.SCHR. DIN0908-M12X1,5 PLUG DIN0908-M12X1,5 1 50 580.38.023.300 DRUCKFEDER L=25MM D=1MM PRESSURE SPRING L=25MM D=1MM 1 51 580.38.028.000 VENTILKOLBEN D=10MM VALVE PISTON D=10MM 1 55 584.30.099.000 DICHTUNGSSATZ LC4-E ‘96 GASKET SET LC4-E ‘96 1 56 0015 060553 SK.BUNDSCHRAUBE M 6X55 SW=8 HH COLLAR SCREW M 6X55 WS=8 3 57 0015 060653 SK.BUNDSCHRAUBE M 6X65 SW=8 HH COLLAR SCREW M 6X65 WS=8 1 58 0015 060303 SK.BUNDSCHRAUBE M 6X30 SW=8 HH COLLAR SCREW M 6X30 WS=8 7 59 0015 060253 SK.BUNDSCHRAUBE M 6X25 SW=8 HH COLLAR SCREW M 6X25 WS=8 8

60* 0015 060403 SK.BUNDSCHRAUBE M 6X40 SW=8 HH COLLAR SCREW M 6X40 WS=8 1 61* 0015 060953 SK.BUNDSCHRAUBE M 6X95 SW=8 HH COLLAR SCREW M 6X95 WS=8 1

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

01-584.30.0

2001

58

60

59

58

56

57

58

61

56

27

29

26

55

43

41

LOCTITE 243

25

17

01

1,5,6,7,9,10,11,15,16,17,

39

40

42

LOCTITE 243

7

13

12

5

20

21,23,24,28,47,48,50,51

+GETRIEBELAGER TRANSMISSION BEARINGS

(2 x 565.33.093.000, 0625 201029,

490.30.023.000, 580.33.090.000;)

10

LOCTITE 243

9

11

21

24

L

33

34

SILICON

7

L

C

30

38

4

6

46

15

51 50

47

48

19

1

18

47

44

23

45

LOCTITE 243

31

16

11

KURBELWELLE, KOLBEN

CRANKSHAFT, PISTON 400/640

01-584.30.2

5

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 577.30.018.100 KURBELWELLE KPL. 400 LC4-E ‘97 CRANKSHAFT CPL. 400 LC4-E ‘97 1

HUB 64MM STROKE 64MM

1 584.30.018.100 KURBELWELLE KPL. 640 LC4-E ‘98 CRANKSHAFT CPL. 640 LC4-E ‘98 1

HUB 78MM STROKE 78MM

2 580.30.015.044 PLEUEL-REP.SATZ LC4 CONNECTING ROD REPAIR SET LC4 1

350/400/500/612 CCM L=140MM 350/400/500/612 CCM L=140MM

2 583.30.015.044 PLEUEL-REP.SATZ LC4 CONNECTING ROD REPAIR SET LC4 1

620/640 CCM L=141,5MM 620/640 CCM L=141,5MM

4 565.30.081.000 PASSSCHEIBE 36X48X0,10 SHIM WASHER 36X48X0,10 X

4 565.30.081.100 PASSSCHEIBE 36X48X0,15 SHIM WASHER 36X48X0,15 X

4 565.30.081.300 PASSSCHEIBE 36X48X0,30 SHIM WASHER 36X48X0,30 X

5 0888 030050 SCHEIBENFEDER DIN6888-3X5X13 WOODRUFF KEY DIN6888-3X5X13 1

6 6 946 005 SCHEIBENFEDER 5X6,5 GEHÄRTET WOODRUFF KEY 5X6,5 HARDED 2

7 560.30.081.000 PASSSCHEIBE 30,5X45X0,10 THRUST WASHER 30X42X0,1 X

7 560.30.081.100 PASSSCHEIBE 30,5X45X0,15 THRUST WASHER 30X42X0,15 X

7 560.30.081.200 PASSSCHEIBE 30,5X45X0,30 THRUST WASHER 30X42X0,3 X

8 580.30.082.000 ZYLINDERROLLENLAGER NJ 306 C3 CYL.ROLLER BEARING NJ 306 C3 1

9 565.30.123.000 ZYLINDERROLLENLAG.NJ 207 SKF CYLINDER ROLLER BEARING NJ 207 1 10 0760 304771 WELLENDICHTRING 30X47X7 VITON SHAFT SEAL RING 30X47X7 VITON 1 15 583.30.095.000 STAHLSCHEIBE 16 X 30 X 3 STEEL WASHER 16 X 30 X 3 1 16 584.30.028.000 SK-MUTTER M16X1,25 LINKS HEX NUT M16X1,25 L/S 1 21 580.30.019.000 SPERRKANTRING VSK 20 LOCKING RING VSK 20 1 22 0936 200155 SK.MUTTER DIN0936-M20X1,5 HEXAGON NUT DIN0936-M20X1,5 1 23 0760 122270 WELLENDICHTRING 12 X 22 X 7 B SHAFT SEAL RING 12 X 22 X 7 B 1 31 575.30.031.000 ÖLABSTREIFRING 89MM OIL SCRAPER RING 89MM 1 32 575.30.132.000 MINUTENRING 89MM TAPERED COMPR.PISTON RING 89MM 1 33 575.30.032.000 RECHTECKRING 89MM RECTANGULAR RING 89MM 1 36 577.30.007.000/ I KOLBEN I 89MM KPL. GEGOSSEN’99 PISTON I 89MM CPL. CAST ‘99 1 36 577.30.007.000/ II KOLBEN II 89MM KPL.GEGOSSEN’99 PISTON II 89MM CPL. CAST ‘99 1 37 577.30.033.000 KOLBENBOLZEN 22X13X54,2 ‘99 PISTON BOLT 22X13X54,2 ‘99 1 41 583.30.031.300 ÖLABSTREIFRING 101X2,5 OIL SCRAPER RING 101X2,5 1 42 583.30.932.100 MINUTENRING 101X1,25 TAP.COMPR.PISTON RING 101X1,25 1 44 583.30.833.000 KOLBENBOLZEN 22 X 13 X 60 PISTON PIN 22 X 13 X 60 1 45 580.30.074.100 DRAHTSPRENGRING C 22 X 1,5 CIRCLIP C 22 X 1,5 2 46 584.30.007.000/ I KOLBEN I KPL.101MM GESCHM.2000 PISTON I CPL.101MM FORGED 2000 1 46 584.30.007.000/ II KOLBEN II 101MM GESCHM. 2000 PISTON II 101MM FORGED 2000 1 47 584.30.074.000 DRAHTSPRENGRING 22 X 1,6 CIRCLIP 22 X 1,6 2 48 584.30.032.000 L-RING 101X93,5X1,5 2000 L-RING 101X93,5X1,5 2000 1

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

01-584.30.2

2001

16

D=89mm

45

400 gegossen 400 cast

15

9

2

D=101mm

33 32

31

48 42

41

47

37

45

36

640 geschmiedet 640 forged

44

47

46

4

6

7

1

5

8

10

21

22

KUPPLUNG CLUTCH

23

AUSGLEICHSWELLE

BALANCER SHAFT 400/640

98-584.30.7

6

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 583.30.055.144 AUSGLEICHSWELLE KPL. LC4’95 BALANCER SHAFT CPL. LC4’95 1

4 0625 160040 RILLENKUGELLAGER TM 16004 C3 GROOVED BALL BEARING 16004 C3 1

5 0625 160030 RILLENKUGELLAGER 16003 C3 GROOVED BALL BEARING 16003 C3 1

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

95-583.30.7

2001

5

1

4

ZYLINDER

CYLINDER 400/640

4

97-577.30.5

7

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 576.30.005.100 ZYLINDER 89MM SCHWARZ 400’97 CYLINDER 89MM BLACK 400’97 1

1 583.30.005.100 ZYLINDER 101MM SCHWARZ 620/640 CYLINDER 101MM BLACK 620/640 1

2 580.30.030.000 ZYL.FUSSDICHTUNG 0,5MM GRÜN CYL. BASE GASKET 0,5MM GREEN 1

400 400

2 580.30.030.100 ZYL.FUSSDICHTUNG 0,7MM SCHWARZ CYL. BASE GASKET 0,7MM BLACK 1

640 640

3 0835 100456 STIFTSCHRAUBE DIN0835-M10X45 STUD DIN0835-M10X45 4

VERZINKT ZINC COATED

4 0331 100003 BUNDMUTTER DIN6923-M10 SW=15 COLLAR NUT DIN6923-M10 WS=15 4

5 490.30.090.000 PASSHÜLSE 9,8 X 7 X 10 DOWEL 9,8 X 7 X 10 2

6 583.30.023.000 PASSHÜLSE 17 X 14 X 9,5 DOWEL 17,0 X 14 X 9,5 2

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

01-584.30.4

2001

6

1

3

2

5

ZYLINDERKOPF

CYLINDER HEAD 400/640

30

98-584.36.2

8

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 576.36.020.300 ZYLINDERKOPF KPL. 400 LC4 ‘97 CYLINDER HEAD CPL. 400 LC4 ‘97 1

1 584.36.020.000 ZYLINDERKOPF KPL. 640 LC4 ‘98 CYLINDER HEAD CPL. 640 LC4 ‘98 1

2 490.30.090.000 PASSHÜLSE 9,8 X 7 X 10 DOWEL 9,8 X 7 X 10 1

3 580.36.065.100 CU-DICHTRING 6 X 10 X 2 CU-SEAL RING 6 X 10 X 2 5 4* 580.36.152.600 VENTILDECKEL VORNE ‘99 VALVE COVER FRONT ‘99 1

5 580.36.052.000 VENTILDECKEL HINTEN VALVE COVER REAR 1

6 580.36.053.000 VENTILDECKELDICHTUNG VALVE COVER GASKET 2

7 575.30.036.000 ZYLINDERKOPFDICHTUNG 90,3 MM CYLINDER HEAD GASKET 90,3 MM 1

400 LC4 400 LC4

7 583.30.036.000 ZYLINDERKOPFDICHTUNG 101,3 MM CYLINDER HEAD GASKET 101,3 MM 1

612/620/640 LC4 612/620/640 LC4

8 0603 061001 CU-DICHTRING DIN7603- 6X10X1 CU-SEAL RING DIN7603- 6X10X1 6

9 0912 060353 ISK.SCHRAUBE DIN0912-M 6X35 AH SCREW DIN0912-M 6X35 1 11 0912 060253 ISK.SCHRAUBE DIN0912-M 6X25 AH SCREW DIN0912-M 6X25 2 12 490.30.028.000 BUNDMUTTER M8 - 8MM HOCH COLLAR NUT M8 - 8MM HIGH 2 13 0835 080355 STIFTSCHR. DIN0835-M 8X35 10.9 STUD DIN0835-M 8X35 10.9 2

400 LC4 400 LC4

13 543.30.043.000 STIFTSCHRAUBE DIN0835-M 8X40 STUD DIN0835-M 8X40 2

600/612/620/640 LC4 600/612/620/640 LC4

14 580.36.098.000 CU-DICHTRING 10 X 20 X 1 CU-SEAL RING 10 X 20 X 1 4

014 580.36.099.100 BUNDSCHRAUBE M10X80 SK13MM COLLAR SCREW M10X80 SK13MM 4

15 420.11.252.000 TEMPERATURSCHALTER VDO TEMPEMPERATURE SWITCH VDO 1

018 0993 012000 SPRENGRING DIN7993-RW12 CIRCLIP DIN7993A-RW12 4

18 580.36.026.600 VENTILFÜHRUNG EINLASS VALVE GUIDE INTAKE 2 19 580.36.126.600 VENTILFÜHRUNG AUSLASS VALVE GUIDE EXHAUST 2 30 580.36.040.000 AUSPUFFLANSCH RECHTS EXHAUST FLANGE R/S 1 31 580.36.140.000 AUSPUFFLANSCH LINKS EXHAUST FLANGE L/S 1 32 580.36.041.000 AUSPUFFFLANSCHDICHTUNG EXHAUST FLANGE GASKET 2 34 583.36.024.000 VERSCHLUSSPFROPFEN PLUG SLS BORE 1 35 584.36.054.000 CU-FÜLLRING 12 X 16 X 2 CU-SEAL RING 12 X 16 X 2 1 39 581.36.042.040 ANSAUGSTUTZEN D=40MM INTAKE FLANGE D=40MM 1 41 581.36.043.000 ANSAUGSTUTZENDICHTUNG INTAKE FLANGE GASKET 1 42 581.36.044.100 GUMMIMUFFE D=38MM 400-660 LC4 INTAKE BOOT D=38MM 400-660 LC4 1 42 584.36.044.000 GUMMIMUFFE FÜR MIKUNI VERGASER INTAKE BOOT FOR MIKUNI CARBU. 1

640 LC4-E 640 LC4-E

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

01-584.36.2

2001

49

32

4

31

60

4C = 400 ccm 6F = 640 ccm

9

51

8

3

55

3

6

3

54

58

59

51

8

57

5

6

56

3

52

3

2

1

15

014

Three-Bond Dichtmasse Three-Bond Gasket

18

018

45

50

42

19

14

39

41

11

34

35

32

7

53

13

12

ZYLINDERKOPF

CYLINDER HEAD 400/640

98-584.36.2

9

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

45 565.30.061.000 SCHELLE SM12/A60 CLAMP SM12/A60 2 49 0912 060163 ISK.SCHRAUBE DIN0912-M 6X16 AH SCREW DIN0912-M 6X16 6 50 0991 060203 SENKSCHRAUBE DIN7991-M 6X20 FLAT HEAD SCREW DIN7991-M 6X20 3 51 0912 060203 ISK.SCHRAUBE DIN0912-M 6X20 AH SCREW DIN0912-M 6X20 6 52 0912 060253 ISK.SCHRAUBE DIN0912-M 6X25 AH SCREW DIN0912-M 6X25 5(6) 53 510.05.074.000 FEDERLASCHE RETAINING PLATE X 54 0912 060501 ISK.SCHRAUBE DIN0912-M 6X50 AH SCREW DIN0912-M 6X50 1 55 0912 060551 ISK.SCHRAUBE DIN0912-M 6X55 AH SCREW DIN0912-M 6X55 1 56 0912 060653 ISK.SCHRAUBE DIN0912-M 6X65 AH SCREW DIN0912-M 6X65 1 57 0912 060703 ISK.SCHRAUBE DIN0912-M 6X70 AH SCREW DIN0912-M 6X70 1 58 0912 060404 ISK.SCHRAUBE DIN0912-M 6X40 AH SCREW DIN0912-M 6X40 1(X) 59 565.09.064.100 STOVER-FLANSCHMUTTER M6 10.9 SELF LOCKING NUT M6 10.9 X 60 0137 060000 FEDERSCHEIBE DIN0137-B 6 SPRING WASHER DIN0137-B 6 6

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

01-584.36.2

2001

4C = 400 ccm 6F = 640 ccm

9

51

8

4

3

55

3

6

3

54

58

59

51

8

57

5

6

56

3

52

3

2

1

15

014

Three-Bond Dichtmasse Three-Bond Gasket

18

018

45

50

42

19

14

39

41

30

49

32

31

60

34

32

53

11

35

7

13

12

SEKUNDÄRLUFTSYSTEM

SECONDARY AIR SYSTEM 400

1

97-584.05.5

10

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 584.05.026.000 SEKUNDÄR LUFT-VENTIL ‘97 SEKONDARY AIRVALVE ‘97 1

2 584.05.024.000 STEUERVENTIL ASV ‘97 CONTROL VALVE ASV ‘97 1

3 584.36.039.000 AUSPUFFLANSCH KPL. FÜR SLS EXHAUST FLANGE CPL. FOR SLS 1

4 584.05.027.000 SLS-VERBINDUNGSROHR ‘97 CONNECTING TUBE SLS ‘97 1

6 584.36.054.000 CU-FÜLLRING 12 X 16 X 2 CU-SEAL RING 12 X 16 X 2 1

8 584.05.023.000 SK.MUTTER M16X1,5 HEXAGON NUT M16X1,5 1 10 583.35.025.001 KÜHLERGEWEBESCHLAUCH 12 X 3 RADIATOR HOSE(REENFORCED)12X3 0,27 11 584.05.028.000 FORMSCHLAUCH 18X3,5 PREFORMED HOSE 18X3,5 1 12 584.05.029.001 ND-SCHLAUCH 4X9 PER METER ND-HOSE 4X9 PER METER 0,27 14 584.05.025.000 HALTEBLECH FÜR STEUERVENTIL BRACKET FOR CONTROL VALVE 1 15 000.50.250.906 WV-SPANNSCHELLE D=25MM OETIKER WV-CLAMP D=25MM OETIKER 1 16 583.35.099.000 SCHLAUCHBINDER GEMI 10-16 HOSE CLAMP GEMI 10-16 2 17 100.01.020.000 SCHLAUCHKLEMME GEMI 16/27 HOSE CLAMP GEMI 16/27 1 18 0912 060404 ISK.SCHRAUBE DIN0912-M 6X40 AH SCREW DIN0912-M 6X40 1 19 565.09.064.100 STOVER-FLANSCHMUTTER M6 10.9 SELF LOCKING NUT M6 10.9 1 36 583.36.020.090 UNTERDRUCKANSCHLUSS M6X1 VACUUM CONNECTION M6X1 1

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

00-584.05.9

2001

8

16

3

6

10

16

36

18

14

19

12

2

15

17

11

4

VENTILTRIEB

VALVE DRIVE 400/640

37

97-577.36.3

11

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 580.36.030.000 EINLASSVENTIL 36 MM INTAKE VALVE 36 MM 2

2 580.36.031.000 AUSLASSVENTIL 30 MM EXHAUST VALVE 30 MM 2

3 580.36.027.000 ANLAUFSCHEIBE 12,2X29,5X1 STOP DISK 12,2X29,5X1 4

4 580.36.028.000 VENTILSCHAFTDICHTUNG VALVE-STEAM SEALING 4

6 583.36.029.044 VENTILFEDERSATZ PROGRESSIV ‘95 PROGR.VALVE SPRING KIT’95 4

7 580.36.032.700 VENTILFEDERTELLER ALU ‘95 VALVE-SPRING RETAINER ‘95 4

8 580.36.033.000 VENTILKEGELSTÜCK MK7 VALVE COLLET MK7 8 10 580.36.060.644 KIPPHEBEL EINLASS KPL. ROCKER ARM INTAKE CPL. 1 11 583.36.061.044 KIPPHEBEL AUSLASS KPL. ROCKER ARM EXHAUST CPL. 1 12 580.36.062.600 EINSTELLSCHRAUBE KPL. M 7X0,75 ADJUSTMENT SCREW CPL. M 7X0,75 4 13 0934 070756 SK.MUTTER DIN0934-M 7X0,75 HEXAGON NUT DIN0934-M 7X0,75 4 14 580.36.061.090 KIPPHEBELROLLE KPL. EINLASS ROCKER ARM ROLLER CPL. INTAKE 1 15 583.36.061.090 KIPPHEBELROLLE KPL. AUSLASS ROCKER ARM ROLLER CPL. EXHAUST 1 20 580.36.056.100 KIPPHEBELWELLE L=96MM ROCKER ARM SHAFT L=96MM 2 21 580.36.095.000 O-RING 15,08X2,62 NBR 70 O-RING 15,08 X 2,62 NBR 70 2 23 0988 162210 PASSCHEIBE DIN0988-16X22X1 THRUST WASHER DIN0988-16X22X1 X 24 0988 162205 PASSCHEIBE DIN0988-16X22X0,5 THRUST WASH. DIN0988-16X22X0,5 X 30 580.36.050.100 DEKO-WELLE DECOMPRESSION SHAFT 1 31 543.34.015.000 SCHEIBE 10X14X0,5 STAHL WASHER 10X14X0,5 STEEL X 31 543.34.015.100 SCHEIBE 10X14X0,3 STAHL WASHER 10X14X0,3 STEEL X 31 543.34.015.200 SCHEIBE 10X14X0,15 STAHL WASHER 10X14X0,15 STEEL X 32 580.36.059.200 DEKO-HEBELFEDER DECOMP.LEVER SPRING 1,8MM 1 33 0770 100221 O-RING 10,00X2,20 SILICON O-RING 10,00X2,20 SILICON 1 34 580.36.048.000 ABDECKSCHEIBE COVER DISK 1 35 580.36.049.500 DEKO-WELLENHEBEL DECOMPRESSION LEVER 1 36 0021 060003 SCHEIBE DIN9021-A 6,4 WASHER DIN9021-A 6,4 1 37 0912 060103 ISK.SCHRAUBE DIN0912-M 6X10 AH SCREW DIN0912-M 6X10 1

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

97-577.36.3

2001

36

35

21

34

33

20

11

32

31

23

24

13

12

8

30

7

6

4

3

23

15

2

21

20

23

13

12

14

4

3

1

8

7

6

10

23

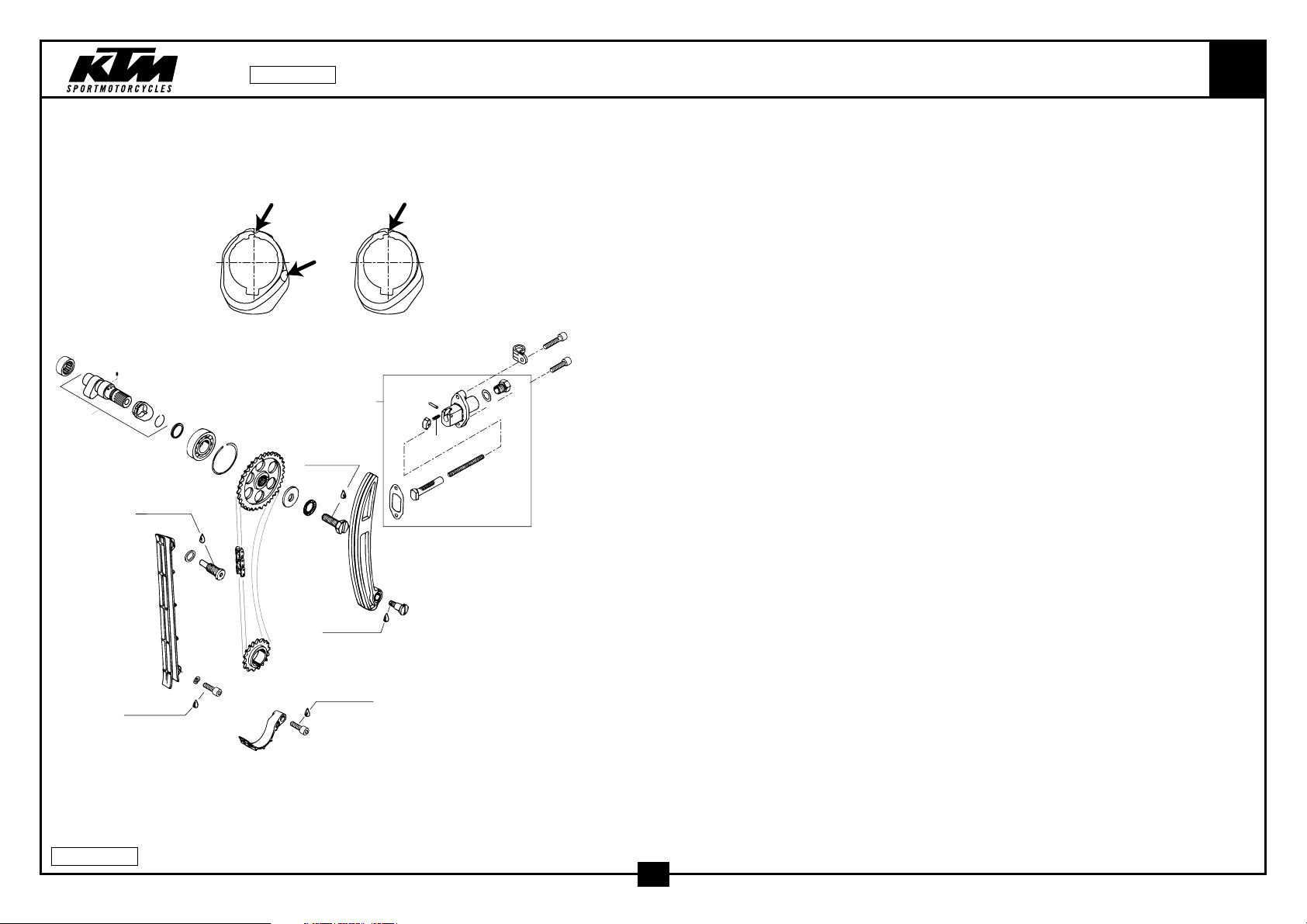

STEUERTRIEB

TIMING VALVE 400/640

25

01-583.36.1

12

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

2 580.36.014.000 STEUERRITZEL 17-Z TIMING GEAR 17-T 1

3 576.36.011.000 NOCKENWELLENRAD „02“ CAMSHAFT GEAR 34-T „02“ ‘97 1

400 LC4 400 LC4

3 583.36.011.001 NOCKENWELLENRAD 34-Z „01“ ‘94 CAMSHAFT GEAR 34-T „01“ ‘94 1

540/620/640 LC4 540/620/640 LC4

4 576.36.013.000 STEUERKETTE C107C / 98 ROLLEN TIMING CHAIN C107C / 98 LINKS 1

400 LC4 400 LC4

4 580.36.013.000 STEUERKETTE C107C /100 ROLLEN TIMING CHAIN C107C / 100 LINKS 1

500/540/600/612/620/640 LC4 500/540/600/612/620/640 LC4

5 575.36.001.000 STEUERKETTENFÜHRUNG TIMING CHAIN GUIDE 1

350/400 LC4 350/400 LC4

5 580.36.001.000 STEUERKETTENFÜHRUNG TIMING CHAIN GUIDE 1

540/600/612/620/640 LC4 540/600/612/620/640 LC4

6 580.36.009.000 KETTENFÜHRUNGSSCHRAUBE CHAIN GUIDE SCREW 1

7 0137 060000 FEDERSCHEIBE DIN0137-B 6 SPRING WASHER DIN0137-B 6 1

8 0912 060253 ISK.SCHRAUBE DIN0912-M 6X25 AH SCREW DIN0912-M 6X25 1

9 575.36.002.000 STEUERKETTENSPANNER TIMING CHAIN TENSIONER 1

350/400 LC4 350/400 LC4

9 580.36.002.000 STEUERKETTENSPANNER TIMING CHAIN TENSIONER 1

540/600/612/620/640 LC4 540/600/612/620/640 LC4

10 0923 080120 FLACHKOPFSCHRAUBE M 8X12 FLAT HEAD SCR. M 8X12 1 11 0912 060208 ISK.SCHRAUBE DIN0912-M 6X20 SS AH SCREW DIN0912-M 6X20 SS 2 12 0912 060303 ISK.SCHRAUBE DIN0912-M 6X30 AH SCREW DIN0912-M 6X30 1 13 580.38.022.100 CU-DICHTRING 12 X 16 X 2 CU-SEAL RING 12 X 16 X 2 1 15 583.36.018.000 AUSFALLSICHERUNG SECURING GUIDE LC4’94 1 20 583.36.112.000 MITNEHMERSCHRAUBE M10X25 DRIVING SCREW M10X25 1 21 580.36.012.000 STAHLSCHEIBE 10 X 28 X 3 WASHER 10 X 28 X 3 HARDENED 1 22 580.36.096.000 SPRENGRING SB 42 CIRCLIP SB 42 1 23 0625 060040 RILLENKUGELLAG. TM-6004 C3 LLB GROOVED BALL BEARING 6004 C3 1 24 576.36.110.044 NOCKENWELLE KPL. 400 LC4/LC4-E CAMSHAFT CPL. 400 LC4/LC4-E 1 24 583.36.110.044 NOCKENWELLE 620/640 LC4-E CAMSHAFT CPL. 620/640 LC4-E 1 25 580.36.097.000 NADELLAGER BK 2012 NEEDLE BEARING BK 2012 1 26 360.03.014.200 SCHNORR-SICHERUNGSSCHEIBE 10MM LOCKING WASHER 10MM 1 30 580.36.003.144 AUTOMATIKSPANNER KPL.’88 AUTOM.TENSIONER CPL. ‘88 1 31 580.36.005.100 SPANNERDICHTUNG 1,5 MM TENSIONER GASKET 1,5 MM 1

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

01-584.36.1

2001

24

45

44

LOCTITE 243

5

LOCTITE 243

43

400 LC4/LC4-E 620/640 LC4-E

30

3

23

LOCTITE 243

22

21

26

4

20

13

6

LOCTITE 243

7

11

2

LOCTITE 243

11

15

12

50

40

37

39

35

36

33

32

31

9

10

8

STEUERTRIEB

TIMING VALVE 400/640

25

01-583.36.1

13

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

32 580.36.004.100 DRUCKBOLZEN PRESSURE BOLT 1 33 580.36.006.100 DRUCKFEDER 0,9MM PRESSURE SPRING 0,9MM 1 35 580.36.007.100 KLINKE RATCHETING PAWL 1 36 580.36.007.050 DRUCKFEDER F. KLINKE PRES.SPRING F.RATCHETING PAWL 1 37 0402 031780 NADELROLLE DIN5402 NRB 3X17,8 NEEDLE ROL.DIN5402 NRO 3X17,8 1 39 580.38.022.000 CU-DICHTRING DIN7603-12X18X1,5 CU-SEAL RING DIN7603-12X18X1,5 1 40 580.36.008.100 VERSCHLUSSCHRAUBE M12X1,5 PLUG M12X1,5 ALU 1 43 0417 200120 SPRENGRING SW20 CIRCLIP WS20 1 44 583.36.015.000 STUFENRING STEPPED RING ‘95 1 45 583.36.016.052 FEDER FÜR AUTODEKO ‘95 SPRING FOR AUTO-DECOMPR. ‘95 1 50 542.11.052.000 SCHELLE RSGU 24/15 CLAMP RSGU 24/15 1

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

01-584.36.1

2001

24

45

LOCTITE 243

5

43

44

400 LC4/LC4-E 620/640 LC4-E

30

3

21

LOCTITE 243

26

20

LOCTITE 243

23

22

4

13

6

12

50

37

35

36

33

32

31

9

10

40

39

8

LOCTITE 243

7

11

2

LOCTITE 243

11

15

SCHMIERSYSTEM

LUBRICATING SYSTEM 400/640

18

01-584.38.0

14

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 580.38.001.100 ÖLPUMPENRAD 31-Z OIL PUMP GEAR 31-T 1

2 0402 251980 NADELROL. DIN5402 NRA 2,5X19,8 NEEDLEROL.DIN5402 NRA 2,5X19,8 2

3 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 5

4 0015 060253 SK.BUNDSCHRAUBE M 6X25 SW=8 HH COLLAR SCREW M 6X25 WS=8 1

5 580.38.007.700 ÖLPUMPE MIKUNI G-73-10 OIL PUMP MIKUNI G-73-10 2

6 580.38.007.755 ANLAUFSCHEIBE 8,1 X 15 X 0,5 STOP DISK 8,1 X 15 X 0,5 4

7 0799 060000 SICH.SCHEIBE DIN6799-RS 6,0 TAB WASHER DIN6799-RS 6,0 2

8 584.38.001.000 ÖLPUMPENRAD 26-Z OIL PUMP GEAR 26-T 1

9 580.30.021.000 ÖLABLASSCHRB.M.MAGNET M12X1,5 OILDRAIN PLUG W.MAGNET M12X1,5 1 12 543.13.025.000 HOHLSCHRAUBE M10 X 1 HOLLOW SCREW M10 X 1 2 13 580.38.028.000 VENTILKOLBEN D=10MM VALVE PISTON D=10MM 1 15 580.38.019.100 ÖLVERSCHLUSSCHRAUBE M22X1,5 OIL DRAIN PLUG M22X1,5 1 16 580.38.017.100 CU-DICHTRING DIN7603-22X27X2 CU-SEAL RING DIN7603-22X27X2 1 17 0908 120153 VERSCHL.SCHR. DIN0908-M12X1,5 PLUG DIN0908-M12X1,5 1 18 580.38.022.000 CU-DICHTRING DIN7603-12X18X1,5 CU-SEAL RING DIN7603-12X18X1,5 2 19 580.38.023.300 DRUCKFEDER L=25MM D=1MM PRESSURE SPRING L=25MM D=1MM 1 20 580.38.005.000 ÖLFILTER LANG OIL FILTER LONG 1 21 580.30.009.000 DICHTRING ÖLFILTERDECKEL VITON GASKETRING OILF.COVER VITON 1 22 580.30.008.600 FILTERDECKEL M10X1 FILTER COVER M10X1 1 23 0015 060253 SK.BUNDSCHRAUBE M 6X25 SW=8 HH COLLAR SCREW M 6X25 WS=8 3 25 0910 100003 VERSCHL.SCHR.DIN0910-M10X1 PLUG DIN0910-M10X1 1 26 580.38.022.900 CU-FÜLLRING 10 X 14 X 1,5 CU-SEAL RING 10 X 14 X 1,5 1

27* 0984 060163 ISK.SCHRAUBE DIN6912-M 6X16 AH SCREW DIN7984-M 6X16 1

30 580.38.234.700 ÖLLEITUNG FILTER-RAHMENROHR OIL LINE FILTER-FRAME TUBE 1

R10/R10 - 865 MM R10/R10 - 865 MM

32 583.38.034.000 ÖLLEITUNG KUPP.DECKEL-RAHMEN OIL LINE CLUTCH COVER-FRAME 2

R10/R8 - 203 MM R10/R8 - 203 MM

40 580.38.033.100 DOPPELHOHLSCHRAUBE M10 X 1 DUAL BANJO BOLT M10 X 1 1 43 580.38.130.000 DÜSENSCHRAUBE M 8 X 1 „150“ JET SCREW M 8 X 1 „150“ 1 44 580.38.030.000 HOHLSCHRAUBE M 8 X 1 DIN7643 BANJO BOLT M8 X 1 DIN7643 1 45 580.38.032.010 CU-DICHTRING DIN7603-10X14X1 CU-SEAL RING DIN7603-10X14X1 7 46 580.38.032.000 CU-DICHTRING DIN7603- 8X12X1 CU-SEAL RING DIN7603- 8X12X1 3 47 580.38.032.300 CU-FÜLLRING 8 X 12 X 1,5 CU-SEAL RING 8 X 12 X 1,5 1 60 583.38.045.000 SCHRAUBFILTER LC4’94 SCREW TYPE FILTER LC4’94 1

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

01-584.38.0

2001

9

16

15

25

26

13 19 18

17

LOCTITE 243

45

5

3

4

12

27

3

30

44

46

23

22

46

32

45

40

45

21

20

12

45

32

0

5

1

43

46

47

60

LOCTITE 243

5

3

6

2

1

8

2

7

6

7

6

MOTORENTLÜFUNG

BREATHER SYSTEM 400/640

99-583.38.8

15

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 580.35.025.800 ENTLÜFTUNGSSCHLAUCH BREATHER TUBE TOP 1

2 420.13.037.200 SCHLAUCHBINDER GEMI 12/22 HOSE CLAMP GEMI 12/22 4

3 575.30.090.000 ENTLÜFTUNGSSCHLAUCH ‘93 BREATHER TUBE ENGINE ‘93 1

4 584.30.089.000 FILTER FÜR MOTORENTLÜFTUNG ‘98 FILTER BREATHER SYSTEM ‘98 1

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

99-583.38.8

2001

2

4

1

2

3

2

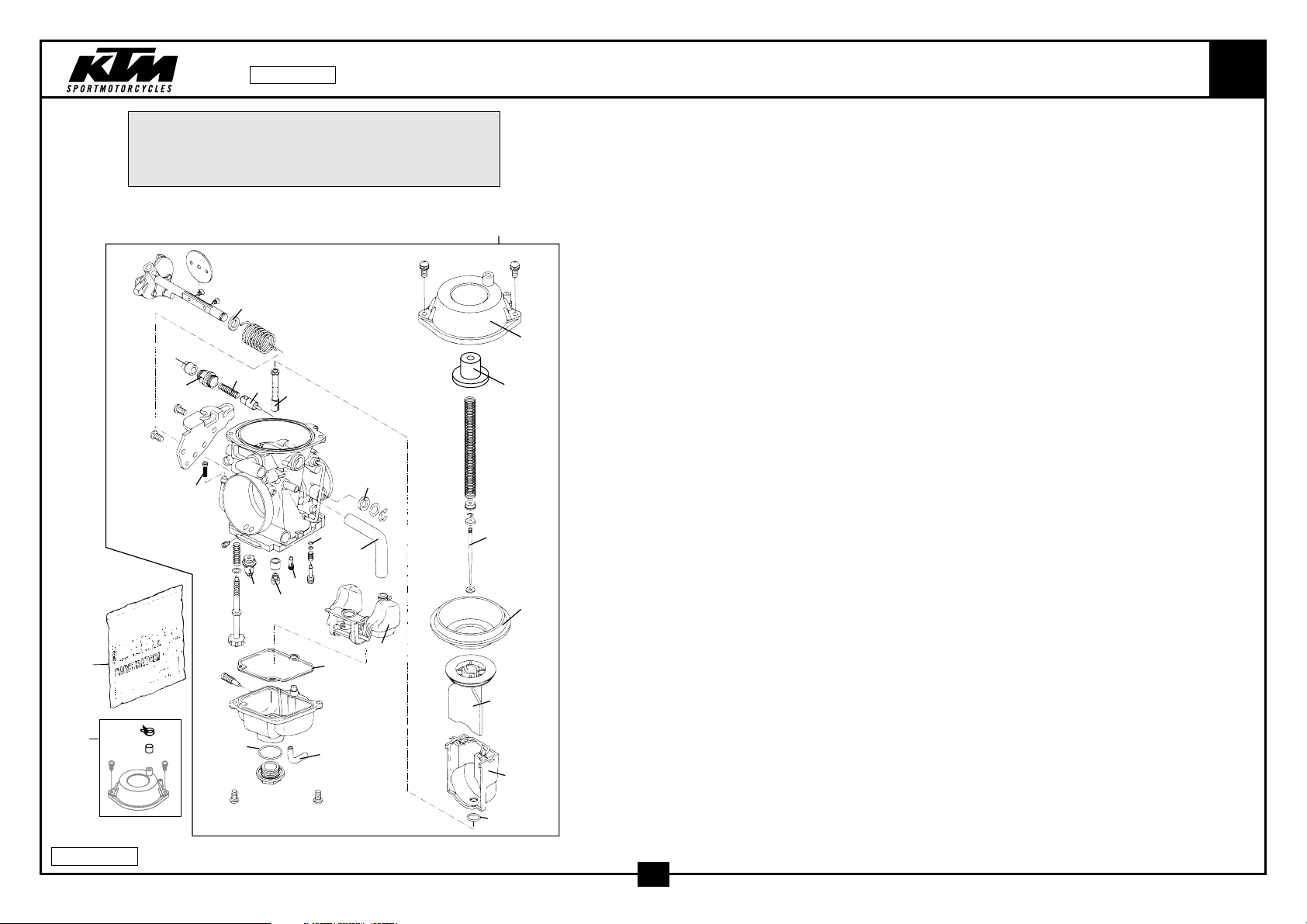

VERGASER PHM 38 ND

CARBURETOR PHM 38 ND 400

98-577.31.0

16

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

01 576.31.001.044 VERGASER PHM 38 ND (100197) CARBURETOR PHM 38 ND (100197) 1

1 572.31.135.000 GASSCHIEBER 50/1 PHM38ND THROTTLE VALVE 50/1 DM=42MM 1

2 490.31.134.023 DÜSENNADEL K23 JET NEEDLE K23 1

3 577.31.021.264 NADELDÜSE AR 264 NEEDLE JET AR 264 1

4 570.31.523.130 HAUPTDÜSE 130 MAIN JET 130 1

4 570.31.523.135 HAUPTDÜSE 135 MAIN JET 135 X

4 570.31.523.140 HAUPTDÜSE 140 MAIN JET 140 X

4 570.31.523.145 HAUPTDÜSE 145 MAIN JET 145 X

4 570.31.523.150 HAUPTDÜSE 150 MAIN JET 150 X

5 151.31.123.055 DÜSE 55 JET 55 X

5 151.31.123.050 DÜSE 50 JET 50 1

5 151.31.123.045 DÜSE 45 JET 45 X

5 151.31.123.038 DÜSE 38 JET 38 X

6 570.31.551.045 STARTDÜSE 45 STARTING JET 45 1

LUFTLÖCHER UNTEN AIR HOLE BELOW

6 570.31.551.050 STARTDÜSE 50 STARTING JET 50 X

6 570.31.551.055 STARTDÜSE 55 STARTING JET 55 X

7 570.31.566.033 BESCHLEUNIGERDÜSE 33 ACCELERATING JET 33 1

8 572.31.120.300 NADELVENTIL 300 NEEDLE VALVE 300 1

9 570.31.509.000 SCHWIMMER 8,5 GRAMM FLOAT 8,5 GRAMME 1

9 583.31.509.000 SCHWIMMER 6,5 GRAMM FLOAT 6,5 GRAMME X 10 570.31.524.000 SK.SCHRAUBE M 5X16 HEXAGON NUT M 5X16 2 11 520.31.138.000 GUMMITÜLLE RUBBER SLEEVE 1 12 580.31.528.000 STÜTZHÜLSE M6X0,75 SW=10 SUPPORT BUSHING M6X0,75 WS=10 1 13 572.31.127.000 VERGASERDECKEL CARBURETOR COVER 1 15 584.31.024.000 ROHRBOGEN F.VERG. 400LC4-E ‘97 TUBE F.CARBURETOR 400LC4-E ‘97 1 18 570.31.571.000 STIFT 2,5X16 STUD 2,5X16 1 19 570.31.530.000 SCHIEBERFEDER SLIDING SPRING 1 20 570.31.532.000 HALTEPLÄTTCHEN RETAINING PLATE 1 21 520.31.126.000 SK.MUTTER M6X0,75 DIN0439 HEXAGON NUT M6X0,75 DIN0439 1 24 570.31.570.000 FEDER SPRING 1 25 570.31.569.000 PUMPENHEBEL PUMP LEVER 1 27 570.31.525.000 STELLSCHRAUBE M6X0,75 ADJUSTMENT SCREW M6X0,75 1 28 572.31.155.000 VERSCHRAUBUNG PLUG 1 29 572.31.153.000 FEDER SPRING 1

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

98-577.31.0

2001

45

49

50

51 52

ACHTUNG !!!

Vor dem Einbau des Vergasers, Bedüsung kontrollieren.

CAUTION !!!

Before mounting the carburetor, check the jetting.

15

10

12

13

25

24

18

19

01

1-79

11

27

21

28

20

57

52

#

51

47

29

30

43

7

#

44

48 #

#

54

53

#

55

49

64

56

1

#

2

#

6

#

58

71

72

3

75

70

5

4

#

60

#

9

79

57

62

80(#)

41

#

40

#

35

39

34

33

#

42

74

#

8

VERGASER PHM 38 ND

CARBURETOR PHM 38 ND 400

98-577.31.0

17

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

30 570.31.549.000 STARTKOLBEN STARTING DEVICE 1 33 570.31.519.000 STELLSCHRAUBE M5 ADJUSTMENT SCREW M5 1 34 520.31.116.000 FEDER SPRING 1 35 570.31.573.000 SCHEIBE 5,1 X 8 X 0,8 WASHER 5,1 X 8 X 0,8 1 39 570.31.517.000 GEMISCHREG.SCHRAUBE M7X0,75 MIXTURE REGULAT.SCREW M7X0,75 1 40 570.31.515.000 FEDER LUFTREG.SCHRAUBE SPRING AIR ADJUST.SCREW 1 41 570.31.572.000 SCHEIBE 3,3 X 5,8 X 0,5 WASHER 3,3 X 5,8 X 0,5 1 42 570.31.519.100 RÄNDELKAPPE KUNSTSTOFF KNURLED CAP PLASTIC 1 43 0964 040143 LINSENSCHRAUBE DIN0964-M 4X14 OVAL HEAD SCREW DIN0964-M 4X14 3 44 572.31.150.100 KALTSTARTVERGASERGEHÄUSE 4T START.DEVICE BODY 4S 1 45 570.31.567.000 DÜSENHALTER JET HOLDER 1 47 583.31.029.051 SCHIEBERANSCHLAG L=51MM SLIDE STOP L=51MM X 48 570.31.565.000 ENTLÜFTUNGSVENTIL BLEEDER VALVE 1 50 572.31.160.044 PUMPENGEHÄUSE KPL. PUMP HOUSING CPL. 1 53 0084 040203 ZYL.SCHRAUBE DIN0084-M 4X20 A CYL.SCREW DIN0084-M 4X20 A 3 54 0137 040003 FEDERSCHEIBE DIN0137-B 4 SPRING WASHER DIN0137-B 4 3 55 570.31.559.000 FEDER SPRING 1 56 570.31.557.000 MEMBRANE DIAPHRAGM 1 57 520.31.137.001 PVC-SCHLAUCH 3 X 5 MM PVC-HOSE 3 X 6 MM 0,6 58 570.31.522.000 DÜSENSTOCK MAIN JET HOLDER 1 60 570.31.511.100 SCHWIMMERGEHÄUSE MIT ÜBERLAUFR FLOAT CHAMBER WITH RUN OVER T. 1 62 570.31.514.000 VERSCHLUSSCHRAUBE M12X1 PLUG M12X1 1 64 577.31.040.000 ANSAUGTRICHTER FÜR PHM 38 ND INTAKE TRUMPET FOR PHM 38 ND 1 70 501.31.174.000 PRALLBLECH COVER 1 71 151.31.112.000 KRAFTSTOFFILTER FUEL FILTER 1 72 570.31.556.000 RÜCKSCHLAGVENTIL REBOUND VALVE 1 74 0933 060163 SK.SCHRAUBE DIN0933-M 6X16 HH SCREW DIN0933-M 6X16 1 75 570.31.513.000 SCHLAUCHANSCHLUSS HOSE CONNECTOR 1 79 570.31.508.000 STIFT 2 X 47 STUD 2 X 47 1 80 577.31.099.000 DICHTUNGSSATZ PHM 38 ND GASKET SET PHM 38 ND 1

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

98-577.31.0

2001

50

49 51 52

45

ACHTUNG !!!

Vor dem Einbau des Vergasers, Bedüsung kontrollieren.

CAUTION !!!

Before mounting the carburetor, check the jetting.

15

10

12

13

25

24

18

19

01

1-79

11

27

21

28

20

52

57

#

51

29

47

30

43

7

#

44

48 #

#

54

53

#

55

49

64

56

1

#

2

#

6

#

58

71

72

3

75

70

5

4

80(#)

41

#

40

#

35

39

34

33

#

42

74

#

8

60

#

9

79

#

57

62

VERGASER BST 40

CARBURETOR BST 40 400/640

00-584.31.2

18

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

01-584.31.2

2001

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 584.31.001.400 VERGASER MIKUNI BST40-225 ‘98 CARBURETOR MIKUNI BST40-225’98 1

7 584.31.007.045 LEERLAUFDÜSE 45 IDLING JET 45 1

9 584.31.009.000 SCHWIMMER 6,1 GRAMM MIKUNI FLOAT 6,1 GRAMM MIKUNI 1 20 584.31.020.000 NADELVENTIL MESSING 2,8MM NEEDLE VALVE 2,8MM 1 21 584.31.021.689 NADELDÜSE 689 X-6 NEEDLE JET 689 X-6 1 23 584.31.023.140 HAUPTDÜSE 140 MAIN JET 140 X 23 584.31.023.142 HAUPTDÜSE 142,5 MAIN JET 142,5 1 23 584.31.023.145 HAUPTDÜSE 145 MAIN JET 145 1

23* 584.31.023.147 HAUPTDÜSE 147,5 MAIN JET 147,5 X 23* 584.31.023.150 HAUPTDÜSE 150 MAIN JET 150 X 23* 584.31.023.152 HAUPTDÜSE 152,5 MAIN JET 152,5 X 23* 584.31.023.155 HAUPTDÜSE 155 MAIN JET 155 X 23* 584.31.023.157 HAUPTDÜSE 157,5 MAIN JET 157,5 X 23* 584.31.023.160 HAUPTDÜSE 160 MAIN JET 160 X

27 584.31.027.000 MEMBRANDECKEL MIKUNI DIAPHRAGM COVER MIKUNI 1 28 584.31.028.000 MEMBRAN FÜR GASSCHIEBER MIKUNI DIAPHRAGM FOR THROTTLE VALVE 1 29 583.31.029.017 SCHIEBERANSCHLAG L=17MM SLIDE STOP L=17MM MIKUNI X 34 584.31.034.6G5 DÜSENNADEL 6G5 JET NEEDLE 6G5 1 35 584.31.035.000 GASSCHIEBER „1“ THROTTLE VALVE „1“ 1 37 584.31.037.000 GASSCHIEBERFÜHRUNG KUNSTSTOFF THROTTLE VALVE GUIDE PLASTIC 1 42 584.31.042.000 KRAFTSTOFFSIEB MIKUNI FUEL SCREEN MIKUNI 1 49 584.31.049.000 STARTKOLBEN MIKUNI STARTING PISTON MIKUNI 1 50 584.31.050.000 VERSCHRAUBUNG M12 STARTSYSTEM SCREW M12 STARTSYSTEMN 1 53 584.31.053.000 FEDER 22,5MM FÜR STARTKOLBEN SPRING 22,5MM FOR START.PISTON 1 80 520.31.137.001 PVC-SCHLAUCH 3 X 5 MM PVC-HOSE 3 X 6 MM 0,5 81 544.35.024.001 ND-SCHLAUCH ID 7,5 PER METER HOSE ID 7,5 PER METER 0,5 82 580.31.005.000 YDNAC KLAMMER 10128 12MM CLAMP YDNAC 10128 12MM 1 83 579.31.001.010 VERSCHL.KAPPE F. EPC-ANSCHLUSS PLUG CAP FOR EPC CONNECTION 1 99 584.31.099.000 DICHTUNGSSATZ MIKUNI BST40-225 GASKET SET MIKUNI BST40-225 1

99(#)

ACHTUNG !!!

Vor dem Einbau des Vergasers, Bedüsung kontrollieren.

CAUTION !!!

Before mounting the carburetor, check the jetting.

#

53

50

49

21

#

42

#

81

7

20

23

9

#

1

34

35

29

27

28#

USA

83

82

#

80

37

#

ELEKTRONIK POWER CONTROL

ELECTRONIC POWER CONTROL 640

99-584.31.9

19

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 584.31.067.000 MAGNETVENTIL PIRBURG F.EPC ‘98 MAGNETIC VALVE PIRBURG EPC ‘98 1

2 584.31.072.000 T-STÜCK 12MM LC4 ‘98 T-CONNECTION 12MM LC4 ‘98 1

3 584.31.070.000 LUFTFILTER LC4 FÜR EPC 98 AIR FILTER LC4 ‘98 1

4 584.31.069.000 HALTEBLECH F. MAGNETVENTIL ‘98 BRACKET FOR MAGNETIC VALVE ‘98 1

5 546.35.022.000 TÜLLE-STEUERKOPF SLEEVE FOR STEERING HEAD 1

6 584.31.071.000 UNTERDRUCKSCH. FÜR MAGNETV.’98 VACUUM HOSE FOR MAGNETIC V.’98 1

7 584.31.097.000 WINKELSCHL.T-STÜCK-VERGASER’98 ANGULAR HOSE T-CON.-CARBURETOR 1

8 584.31.097.100 SCHLAUCH 12MM T-STK.-FILTER’98 TUBE 12MM T-CON.-FILTER ‘98 2 10 0912 060404 ISK.SCHRAUBE DIN0912-M 6X40 AH SCREW DIN0912-M 6X40 1 11 584.31.082.000 YDNAC-KLAMMER 15MM ‘98 YDNAC-CLAMP 15MM ‘98 2 12 584.31.082.100 YDNAC-KLAMMER 16MM ‘98 YDNAC-CLAMP 16MM ‘98 1 20 584.31.080.000 HALTEBLECH FÜR ENDSCHALTER ‘98 BRACKET FOR ENDSWITCH ‘98 1 21 0084 020103 ZYL.SCHRAUBE DIN0084-M 2X10 CYL.HEAD SCREW DIN0084-M 2X10 2 22 0934 020003 SK.MUTTER DIN0934-M 2 HH NUT DIN0934-M 2 2 23 0015 050123 SK.BUNDSCHRAUBE M 5X12 SW=8 HH COLLAR SCREW M 5X12 WS=8 2 24 584.31.065.100 MICROSCHALTER LC4 ‘98 MICRO SWITCH LC4 ‘98 1 30 580.11.081.100 KONTAKTSCHRAUBE M10 STAHL ‘98 CONTACT SCREW M10 STEEL ‘98 3 32 584.11.085.000 KABELSTRANG EPC FÜR MOTOR LC4 WIRING HARN. EPC F. ENGINE LC4 1 35 584.31.063.000 STEUERGERÄT FÜR EPC ‘98 CONTROL UNIT FOR EPC ‘98 1

640 LC4-E 640 LC4-E

35 584.31.063.100 STEUERGERÄT FÜR EPC DUKE ‘99 CONTROL UNIT FOR EPC DUKE ‘99 1

640 DUKE 640 DUKE

37 0014 060103 SK.BUNDSCHRAUBE M 6X10 SW=8 HH COLLAR SCREW M 6X10 WS=8 2

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

00-584.31.9

2001

32

35

30

37

30

7

6

2

12

11

1

5

4

8

10

8

11

24

3

22

21

23

20

23

ZÜNDANLAGE KOKUSAN

IGNITION SYTEM KOKUSAN 400/640

18

00-584.39.0

20

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 584.39.005.100 ROTOR KOKUSAN LOSE GP9128 ‘97 FLYWHEEL KOKUSAN GP9128 ‘97 1

2 584.39.004.000 STATOR KOKUSAN LOSE ‘96 STATOR KOKUSAN LOOSE ‘96 1

4 584.30.002.144 ZÜNDUNGSDECKEL KPL. LC4-E ‘97 IGNITION COVER CPL. LC4-E ‘97 1

5 584.30.040.000 ZÜNDUNGSDECKELDICHTUNG ‘96 IGNITION COVER GASKET ‘96 1

6 0912 050253 ISK.SCHRAUBE DIN0912-M 5X25 AH SCREW DIN0912-M 5X25 3

7 584.30.095.000 ÖLSCHAUGLAS GW 20-7 INSPECTION GLASS GW 20-7 NBR 1

8 490.30.090.000 PASSHÜLSE 9,8 X 7 X 10 DOWEL 9,8 X 7 X 10 2

9 0912 050083 ISK.SCHRAUBE DIN0912-M 5X 8 AH SCREW DIN0912-M 5X 8 2 10 584.39.034.000 IMPULSGEBER PULSER COIL 1 12 584.11.034.100 REGLER-GLEICHRICHTER 12V ‘97 VOLT.REGULATOR-RECTIFIER 12V 1 13 584.39.031.100 DIGITALBOX CDI CB7428 ‘97 DIGITALBOX CDI CB7428 ‘97 1

400 LC4-E 400 LC4-E

13 584.39.031.200 DIGITALBOX CDI CB7459 95ROZ’99 DIGITALBOX CDI CB7459 95ROZ’99 1

640 LC4-E 640 LC4-E

13 584.39.031.300 DIGITALB.CDI CB7477 80ROZ 2000 DIGITALB.CDI CB7481 80ROZ 2000 X

640 LC4-E 640 LC4-E

14 584.39.006.000 ZÜNDSPULE IG3826 KOKUSAN ‘96 IGNITIONCOIL IG3826 KOKUSAN’96 1 16 584.39.093.009 ZÜNDKERZE NGK DPR8EA-9 SPARK PLUG NGK DPR8EA-9 1 17 580.31.010.000 ZÜNDKERZENSTECKER SD05F NGK SPARK PLUG CONNECT.SD 05FG NGK 1 18 0014 060153 SK.BUNDSCHRAUBE M 6X15 SW=8 HH COLLAR SCREW M 6X15 WS=8 2 19 502.35.033.300 KLIPS-MUTTERNHALTER M6 KP142 SNAP-NUT HOLDER M6 KP142 2 20 584.11.055.100 BATTERIEHALTEBÜ. LC4-E/DUKE’97 BATTERY BRACKET LC4-E/DUKE’97 1 30 584.39.030.100 GUMMIHALTER FÜR DIGITALBOX ‘97 RUBBER BRACKET FOR CDI ‘97 1 31 584.39.030.150 HALTEBLECH FÜR GUMMIHALTER ‘97 SUPPORT FOR RUBBER BRACKET ‘97 1 32 0016 055163 PLASTITE SCHRAUBE 5,5X16 SPECIAL SCREW Z 5,5X16 2 33 565.09.064.100 STOVER-FLANSCHMUTTER M6 10.9 SELF LOCKING NUT M6 10.9 2 34 0015 060103 SK.BUNDSCHRAUBE M 6X10 SW=8 HH COLLAR SCREW M 6X10 WS=8 2 35 0015 060303 SK.BUNDSCHRAUBE M 6X30 SW=8 HH COLLAR SCREW M 6X30 WS=8 2 36 0015 060803 SK.BUNDSCHRAUBE M 6X80 SW=8 HH COLLAR SCREW M 6X80 WS=8 1 37 0015 060253 SK.BUNDSCHRAUBE M 6X25 SW=8 HH COLLAR SCREW M 6X25 WS=8 1

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

01-584.39.0

2001

17

LOCTITE 648

7

SILICON

37

18

19

14

31

32

13

30

33

12

16

34

LOCTITE 243

8

9

20

10

LOCTITE 243

4

8

5

6

LOCTITE 648

2

35

36

1

35

ELEKTROSTARTER

ELECTRIC STARTER 400/640

32

00-584.40.0

21

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 584.40.001.000 E-STARTERMOTOR KPL. LC4-E E-STARTER ENGINE CPL. LC4-E 1

2 0770 250030 O-RING 25,00X3,00 NBR 70 O-RING 25,00X3,00 NBR 70 1

3 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 1

4 0125 060003 UNTERLEGSCHEIBE DIN0125-A 6,4 WASHER DIN0125-A 6,4 2

5 584.40.090.100 NADELKRANZ K30 X 37 X 18 A NEEDLE BEARING K30 X 37 X 18 1

6 584.40.020.079 FREILAUFZAHNRAD 79-Z FREE-WHEEL-GEAR 79-T 1

7 584.40.026.000 FREILAUF FWD 332008 BLS FREE-WHEEL FWD 332008 BLS 1

8 584.40.025.000 FREILAUFNABE FREEWHEEL HUB 1

9 0912 060121 ISK.SCHRAUBE DIN0912-M 6X12 AH SCREW DIN0912-M 6X12 4 10 584.40.098.000 ISK-SCHRAUBE M6X12,5 M. ANSATZ AH CENTERING SCREW M6X12,5 2 15 584.40.010.100 STARTERFLANSCH SCHWARZ ‘97 STARTER FLANGE BLACK ‘97 1 16 490.30.090.000 PASSHÜLSE 9,8 X 7 X 10 DOWEL 9,8 X 7 X 10 2 17 584.40.042.000 STARTERFLANSCHDICHTUNG STARTER FLANGE GASKET 1 20 584.40.011.100 STARTERDECKEL SCHWARZ ‘97 STARTER COVER BLACK ‘97 1 21 584.40.011.050 FORMRING F.STARTERDECKEL NBR70 FORM RING F.STARTERCOVER NBR70 1 22 584.40.022.000 ZWISCHENZAHNRAD 52-Z INTERMEDIATE GEAR 52-T 1 23 584.40.090.000 NADELKRANZ K10 X 13 X 13 TN NEEDLE BEARING K10 X 13 X 13 3 24 584.40.021.018 DOPPELZAHNRAD 55-Z/18-Z REDUCTION GEAR 55-T/18-Z 1 25 584.40.028.000 LAGERBOLZEN 10 X 38,4 BEARING BOLT 10 X 38,4 1 26 584.40.029.000 LAGERBOLZEN 10 X 54 BEARING BOLT 10 X 54 1 27 0402 040780 NADELROLLE DIN5402 NRB 4X 7,8 NEEDLEROLL. DIN5402 NBR 4X 7,8 2 29 0015 060253 SK.BUNDSCHRAUBE M 6X25 SW=8 HH COLLAR SCREW M 6X25 WS=8 3 32 0015 060163 SK.BUNDSCHRAUBE M 6X16 SW=8 HH COLLAR SCREW M 6X16 WS=8 1 34 0015 060453 SK.BUNDSCHRAUBE M 6X45 SW=8 HH COLLAR SCREW M 6X45 WS=8 1 35 0015 060503 SK.BUNDSCHRAUBE M 6X50 SW=8 HH COLLAR SCREW M 6X50 WS=8 1 36 0015 060803 SK.BUNDSCHRAUBE M 6X80 SW=8 HH COLLAR SCREW M 6X80 WS=8 1 37 0015 060303 SK.BUNDSCHRAUBE M 6X30 SW=8 HH COLLAR SCREW M 6X30 WS=8 1 38 0015 060953 SK.BUNDSCHRAUBE M 6X95 SW=8 HH COLLAR SCREW M 6X95 WS=8 1

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

01-584.40.0

2001

20

SILICON

27

21

SILICON

15

22

23

16

25

17

LOCTITE 648

16

10

38

24

9

29

37

2

23

LOCTITE 648

23

34

1

26

8

7

36

29

3 4

35

29

4

6

5

KUPPLUNG

CLUTCH 400/640

31

00-584.32.0

22

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 583.32.001.081 KUPPLUNGSKORB 81-Z M.PRIM.30-Z OUTER CL.HUB 81-T W.PRIM.30-T 1

2 583.32.001.000 KUPPLUNGSKORB LOSE D=160MM ‘94 OUTER CL.HUB LOOSE D=160MM ‘94 1

3 583.32.026.000 DÄMPFUNGSELEMENT ‘94 DAMPING ELEMENT ‘94 8

6 583.32.028.000 HALTEBLECH 57 X 132 X 1,5 ‘94 BRACKET 57 X 132 X 1,5 ‘94 1

7 583.32.112.000 STAHLLAMELLE 1,5 MM LC4’94 STEEL DISK 1,5 MM LC4’94 7

8 583.32.011.200 BELAGLAMELLE 2,7 MM CR-087 ‘99 LINING DISK 2,7 MM CR-087 ‘99 7

9 583.32.111.200 BELAGLAMEL.2,7MM AUSGEDREHT’99 LINING DISK 2,7 MM SPECIAL ‘99 1 10 583.32.002.200 MITNEHMER LC4/LC4-E ‘98 INNER CLUTCH HUB LC4/LC4-E ‘98 1 11 583.32.018.000 SICHERUNGSBLECH ‘94 LOCK WASHER ‘94 1 12 0936 181505 SK.MUTTER DIN0936-M18X1,5 RE. HEXAGON NUT DIN0936-M18X1,5 R. 1 13 583.32.003.200 DRUCKKAPPE LC4/LC4-E ‘98 PRESSURE CAP LC4/LC4-E ‘98 1 14 583.32.080.000 KUPPLUNGSFEDER 2,8 X 37 CLUTCH SPRING 2,8 X 37 6 15 581.32.081.000 FEDERTELLER 6,2 X 20 X 3,2 SPRING RETAINER 6,2 X 20 X 3,2 6

400 400

16 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 6 17 584.32.048.044 AUSRÜCKHEBEL LC4-E ‘96 CLUTCH RELEASE LEVER LC4-E ‘96 1 18 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 1 19 584.32.044.000 HALTEBLECH FÜR AUSRÜCKUNG ‘96 RETAIN.PLATE CLU.RELEASE LEVER 1 20 0015 060123 SK.BUNDSCHRAUBE M 6X12 SW=8 HH COLLAR SCREW M 6X12 WS=8 1 21 545.32.093.000 NUTRING NIS 12X20X5,5 NUT RING NIS 12X20X5,5 1 22 0471 120010 SICHERUNGSRING DIN0471-12X1 CIRCLIP DIN0471-12X1 1 23 503.32.095.000 NADELLAGER HK 1212 NEEDLE BEARING HK 1212 2 24 575.32.015.000 AUSRÜCKWELLE 12 X 66 ‘93 DISENGAGING SHAFT 12 X 66 ‘93 1 25 583.32.017.000 DRUCKSTANGE 224MM LC4’94 PUSH ROD 224 MM LC4’94 1 26 583.32.032.000 AUFLAGEBOLZEN LC4’94 PRESSURE BOLT LC4’94 1 27 583.32.007.000 NIET 6 X 23 X 11,2 RIVET 6 X 23 X 11,2 8 28 575.32.013.000 STÜTZSCHEIBE 22,2X35X3 GEHÄRT. SUPPORTWASHER 22,2X35X3 HARDE. 1 29 0625 060016 RILLENKUGELLAGER 6001.2RSR C3 GROOVED BALL BEARING 6001.2RSR 1 30 0094 020163 SPLINT DIN0094-2,0X16 PIN DIN0094-2,0X16 1 31 503.32.070.000 INNENRING MIT BUND INNER RING WITH COLLAR 1 32 565.32.095.000 NADELKRANZ K 26X30X22 ZW.KSE NEEDLE BEARING K26X30X22ZW.KSE 1 33 0770 116030 O-RING 116,00X3,00 NBR 70 O-RING 116,00X3,00 NBR 70 1 34 584.32.081.000 STUFENSCHEIBE 6,5 X 20 X 2 WASHER 6,5 X 20 X 2 6

640 640

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

01-584.32.0

2001

32

9

8

6

3

27

7

10

28

1

2

33

LOCTITE 648

11

12

29

13

18

17

14

15

34

16

19

22 21

20

24

23 23

25

30

26

KICKSTARTER

KICKSTARTER 400/640

97-577.33.4

23

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 580.33.026.200 MITNEHMERNABE ‘94 DRIVING HUB ‘94 1

2 580.33.020.000 STARTERFEDER KICKSTARTER SPRING 1

3 520.33.096.000 SICH.RING DIN0471-25X1,64SD LOCK RING DIN0471-25X1,64SD 1 03 520.33.090.100 SPRENGRING 25X1,2 LOCK RING 25X1,2 1

4 580.33.037.000 FEDERFÜHRUNG SPRING BUSHING 1

5 580.33.028.000 SPERRADFEDER 1,2 MM RATCHET GEAR SPRING 1,2 MM 1

6 580.33.023.200 SPERRRAD 24-Z RATCHET GEAR 24-T 1

7 580.38.022.000 CU-DICHTRING DIN7603-12X18X1,5 CU-SEAL RING DIN7603-12X18X1,5 1

8 580.33.033.000 ANSCHLAGSCHRAUBE M12X1,5 STOP SCREW M12X1,5 1

9 546.32.090.000 DICHTRING DH/GR 12X16X3 SEAL RING DH/GR 12X16X3 1 10 580.33.021.300 KICKSTARTERWELLE ‘94 KICKSTARTER SHAFT ‘94 1 11 580.33.031.000 ANLAUFSCHEIBE 22,2 X 30 X 1,5 STOP DISK 22 X 30 X 1,5 1 12 565.33.098.000 NADELKRANZ K 22 X 26 X 13 H NEEDLE BEARING K 22 X 26 X 13H 1 13 580.33.022.700 STARTERRAD 35-Z KICKSTARTER GEAR 35-T 1

SPERRVERZAHNUNG 24-Z LOCKING TOOTH 24-T

14 580.33.024.000 STARTERZWISCHENRAD 37-Z INTERMEDIATE GEAR 37-T 1 15 565.32.012.000 ANLAUFSCHEIBE 22,2 X 35 X 2 STOP DISK 22,2 X 35 X 2 1 16 580.33.090.000 NADELLAGER RNA 4903 NEEDLE BEARING RNA 4903 1 17 0760 223270 WELLENDICHTRING 22X32X7 BSL SHAFT SEAL RING 22X32X7 BSL 1 20 583.33.036.044 KICKSTARTER KPL. ALU LC4’94 KICKSTARTER CPL. ALU LC4’94 1

21* 0015 080253 SK.BUNDSCHRAUBE M 8X25 SW=10 HH COLLAR SCREW M 8X25 WS=10 1

22 360.03.014.000 SCHNORR-SICHERUNGSSCHEIBE 8MM LOCK WASHER 8MM 1

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

01-584.33.4

2001

1

2

3

4

8

7

03

5

6

10

9

20

22

11

12

13

21

15

16

17

14

GETRIEBE I

TRANSMISSION I 400/640

10

97-577.33.0

24

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 583.33.002.100 ANTRIEBSWELLE 14-Z ‘96 MAIN SHAFT 14-T ‘96 1

2 565.33.010.300 FESTRAD 2.G 15-Z (2G3) SOLID GEAR 2.G 15-T (2G3) 1

3 583.33.004.002 LOSRAD 3.G 18-Z „02“ IDLER GEAR 3.G 18-T „02“ 1

4 583.33.006.004 SCHIEBERAD 4.G 20-Z „04“ SLIDING GEAR 4.G 20-T „04“ 1

5 583.33.008.008 LOSRAD 5.G 22-Z „08“ IDLER GEAR 5.G 22-T „08“ 1

6 565.33.099.000 NADELKRANZ K22X26X13 GETEILT NEEDLE BEAR. K22X26X13 DIVIDED 2

7 565.33.016.300 ANLAUFSCHEIBE 22,7 X 32 X 1,5 STOP DISK 22,7 X 32 X 1,5 2

8 520.33.096.000 SICH.RING DIN0471-25X1,64SD LOCK RING DIN0471-25X1,64SD 2

9 565.33.015.000 ANLAUFSCHEIBE 20,2 X 35 X 1 STOP DISK 20,2 X 35 X 1 1 10 565.33.093.000 NADELLAGER RNA 4902 KSE NEEDLE BEARING RNA 4902 KSE 1 11 0625 201029 RILLENKUGELLAGER 6304-22 C4 BALL BEARING 6304-22 C4 SKF 1

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

97-577.33.0

2001

9

2

5

6

7

8

4

8

7

3

6

1

11

GETRIEBE II

TRANSMISSION II 400/640

14

01-584.33.6

25

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 565.33.005.300 LOSRAD 1.G 35-Z (1M3) IDLER GEAR 1.G 35-T (1M3) 1

2 583.33.113.010 LOSRAD 2.G 24-Z „10“ IDLER GEAR 2.G 24-T „10“ 1

3 583.33.007.003 SCHIEBERAD 3.G 21-Z „03“ SLIDING GEAR 3.G 21-T „03“ 1

4 583.33.009.005 LOSRAD 4.G 19-Z „05“ IDLER GEAR 4.G 19-T „05“ 1

5 583.33.011.009 SCHIEBERAD 5.G 18-Z „09“ SLIDING GEAR 5.G 18-T „09“ 1

6 583.33.003.000 ABTRIEBSWELLE COUNTERSHAFT 1

7 565.33.016.300 ANLAUFSCHEIBE 22,7 X 32 X 1,5 STOP DISK 22,7 X 32 X 1,5 3

8 520.33.096.000 SICH.RING DIN0471-25X1,64SD LOCK RING DIN0471-25X1,64SD 3

9 565.33.015.000 ANLAUFSCHEIBE 20,2 X 35 X 1 STOP DISK 20,2 X 35 X 1 1 10 565.33.018.300 ANLAUFSCHEIBE 22,2 X 35 X 1,5 STOP DISK 22,2 X 35 X 1,5 1 12 565.33.093.000 NADELLAGER RNA 4902 KSE NEEDLE BEARING RNA 4902 KSE 1 13 565.33.098.000 NADELKRANZ K 22 X 26 X 13 H NEEDLE BEARING K 22 X 26 X 13H 1 14 565.33.099.000 NADELKRANZ K22X26X13 GETEILT NEEDLE BEAR. K22X26X13 DIVIDED 2 16 490.30.023.000 ZYLINDERROLLENLAG. NJ205 C3 CYL.ROLL BEARING NJ205 C3 1 17 580.33.017.000 DISTANZHÜLSE SPACER BUSHING 25 X 32 X 9 1 18 0760 324771 WELLENDICHTRING 32X47X7 BSL SHAFT SEAL RING 32X47X7 BSL 1 19 0770 250021 O-RING 25,00X2,00 SILICON O-RING 25,00X2,00 SILICON 1

020 580.33.029.014 KETTENRAD 14 Z ENGINE SPROCKET 14 T X 020 580.33.029.015 KETTENRAD 15 Z ENGINE SPROCKET 15 T X 020 580.33.029.016 KETTENRAD 16 Z ENGINE SPROCKET 16 T X 020 580.33.029.017 KETTENRAD 17 Z ENGINE SPROCKET 17 T X

20 580.33.029.115 KETTENRAD 15 Z GEDÄMPFT ENGINE SPROCKET 15 T DAMPED X 20 580.33.029.116 KETTENRAD 16 Z GEDÄMPFT ENGINE SPROCKET 16 T DAMPED X 20 580.33.029.117 KETTENRAD 17 Z GEDÄMPFT ENGINE SPROCKET 17 T DAMPED X 21 0770 220010 O-RING 22,00X1,00 NBR 70 O-RING 22,00X1,00 NBR 70 1

22* 590.33.034.044 SCHRAUBE+TELLERFEDER SCREW+SPRING WASHER 1

24 0125 100003 UNTERLEGSCHEIBE DIN0125-A10,5 WASHER DIN0125-A10,5 1

NUR FÜR 640 DUKE ONLY FOR 640 DUKE

25 546.33.014.100 DISTANZBÜCHSE 12MM SPACER BUSHING 12 MM 1

NUR FÜR 640 DUKE ONLY FOR 640 DUKE

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

01-584.33.6

2001

LOCTITE 243

22

2

22

24

7

20

8

020

20

5

8

7

14

18

17

19

16

NUR BEI 640 DUKE ONLY FOR 640 DUKE

18

25

19

16

4

21

1

10

13

9

12

3

7

8

6

SCHALTUNG

SHIFTING MECHANISM 400/640

24

01-584.34.0

26

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 583.34.005.044 SCHALTWELLE KPL. LC4’94 SHIFT SHAFT CPL. LC4’94 1

2 565.34.013.100 SPANNFEDER 0,8MM SPANNER SPRING 0,8MM 1

3 580.34.010.000 STAHLSCHEIBE 14 X 28 X 2 STEEL WASHER 14 X 28 X 2 1

4 580.34.014.000 RÜCKHOLFEDER RETURN SPRING 1

5 583.34.020.000 FEDERHÜLSE SPRING SLEEVE 1

6 0770 125020 O-RING 12,50X2,00 NBR 70 O-RING 12,50X2,00 NBR 70 3

7 580.33.027.000 V-DICHTRING V-14-A V-SEAL RING V-14-A 1 10 580.34.002.300 SCHALTGABEL 1./4.U.2.GANG ‘98 SHIFT FORK 1ST/4TH+2ND GEAR’98 2 11 580.34.004.000 SCHALTSCHIENE 1./4. U. 2.GANG SHIFT RAIL 1ST/4TH + 2ND GEAR 1 12 580.34.001.300 SCHALTGABEL 3./5. GANG ‘98 SHIFT FORK 3RD/5TH GEAR ‘98 1 13 580.34.003.000 SCHALTSCHIENE 3./5. GANG SHIFT RAIL 3RD/5TH GEAR 1 14 0015 060653 SK.BUNDSCHRAUBE M 6X65 SW=8 HH COLLAR SCREW M 6X65 WS=8 1 15 583.34.024.044 ARRETIERHEBEL KPL. ‘94 LOCKING LEVER CPL. ‘94 1 16 580.34.023.500 ARRETIERHEBELFEDER SPRING 1 17 583.34.017.000 ARRETIERFEDERHÜLSE SPRING SLEEVE 1 18 503.34.018.100 SCHALTROLLE 6X8X5,2 ‘98 SHIFTING ROLLER 6X8X5,2 ‘98 3 20 583.34.012.000 SCHALTWALZE STAHL SHIFT ROLLER STEEL 1 21 0625 006087 RILLENKUGELLAGER 608 2RS C3 GROOVED BALL BEAR. 608 2RS C3 1 22 0625 618050 RILLENKUGELLAGER 61805 C3 BALL BEARING 61805 C3 1 23 584.34.015.044 SCHALTARRETIERUNG KPL. LC4 ‘98 SHIFT LOCATING DRUM CPL. ‘98 1 24 0912 060404 ISK.SCHRAUBE DIN0912-M 6X40 AH SCREW DIN0912-M 6X40 1 25 580.34.016.500 SCHALTKNOPF SHIFT BUTTON 1 26 510.06.097.000 SCHEIBE 6,4X21,8X1MM WASHER 6,4X21,8X1MM 1 29 584.34.031.144 SCHALTHEBEL KPL. LC4,COMP. ‘98 SHIFT LEVER CPL. LC4,COMP. ‘98 1 30 502.32.050.000 STAHLSCHEIBE 6,2 X 18 X 2 WASHER 6,2 X 18 X 2 1

31* 502.32.050.001 STAHLSCHEIBE 6X17X3 STEEL WASHER 6X17X3 1

32 0015 060163 SK.BUNDSCHRAUBE M 6X16 SW=8 HH COLLAR SCREW M 6X16 WS=8 1 33 502.33.041.000 NORDLOCK SCHEIBEN M6 (PAAR) PAIR OF WASHERS M6 NORDLOCK 1 34 362.05.018.000 TRITTGUMMI RUBBER 1

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

01-584.34.0

2001

14

25

15

2

30

12

23

17

13

16

22

1

18

3

10

18

20

26

11

21

4

5

6

7

31

33

29

10

34

18

32

WASSERPUMPE

WATER PUMP 400/640

35

00-583.35.3

27

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 583.35.050.044 WASSERPUMPE MECHANISCH KPL.’94 WATER PUMP MECHANIC CPL.’94 1

2 0471 120010 SICHERUNGSRING DIN0471-12X1 CIRCLIP DIN0471-12X1 1

3 0472 280120 SICHERUNGSRING DIN0472 28X1,2 CIRCLIP DIN0472-28X1,2 1

4 0625 060016 RILLENKUGELLAGER 6001.2RSR C3 GROOVED BALL BEARING 6001.2RSR 2

5 0760 152472 WELLENDICHTRING 15X24X7 A-DUO SHAFT SEAL RING 15X24X7 1

6 544.35.010.000 WASSERPUMPENWELLE WATER PUMP SHAFT 1

7 0770 047015 O-RING 47,00X1,50 NBR 70 O-RING 47,00X1,50 NBR 70 1

8 580.35.002.644 WASSERPUMPENGEHÄUSE KPL. 4T’00 WATER PUMP CASE CPL. 4T ‘00 1

9 565.35.005.300 WASSERPUMPENRAD WATER PUMP WHEEL 1 10 0021 050003 SCHEIBE DIN9021-A 5,3 WASHER DIN9021-A 5,3 1 11 0912 050123 ISK.SCHRAUBE DIN0912-M 5X12 AH SCREW DIN0912-M 5X12 1 12 565.35.003.300 PUMPENDECKELDICHTUNG WATER PUMP COVER GASKET 1 13 583.35.001.244 WASSERPUMPENDECKEL LC4 ‘99 WATER PUMP COVER LC4 ‘99 1 14 0984 060203 ZYL.SCHRAUBE DIN6912-M 6X20 AH SCREW DIN6912-M 6X20 4 15 0603 061001 CU-DICHTRING DIN7603- 6X10X1 CU-SEAL RING DIN7603- 6X10X1 4 16 0402 025580 NADELROLLE DIN5402 NRB 2,5X5,8 NEEDLEROLL.DIN5402 NRB 2,5X5,8 X 17 0770 049025 O-RING 49,00X2,50 NBR O-RING 49,00X2,50 NBR 1 20 583.35.025.001 KÜHLERGEWEBESCHLAUCH 12 X 3 RADIATOR HOSE(REENFORCED)12X3 1 21 583.35.099.000 SCHLAUCHBINDER GEMI 10-16 HOSE CLAMP GEMI 10-16 2 30 583.35.013.044 THERMOSTAT KPL. 70 GRAD LC4’94 THERMOSTAT CPL. 70 DG LC4’94 1 31 0770 320020 O-RING 32,00X2,00 O-RING 32,00X2,00 2 32 583.35.017.000 THERMOSTAT 70 GRAD ‘94 THERMOSTAT 70 DEGREES ‘94 1 33 0770 021020 O-RING 21,00X2,00 NBR70 O-RING 21,00X2,00 NBR70 1 35 0912 060453 ISK.SCHRAUBE DIN0912-M 6X45 AH SCREW DIN0912-M 6X45 2 36 0125 060003 UNTERLEGSCHEIBE DIN0125-A 6,4 WASHER DIN0125-A 6,4 2

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

00-583.35.5

2001

2

3

36

4

30

1

16

4

5

6

17

7

9

8

10

13

31

32

31

12

11

15

14

33

20

21

KÜHLSYSTEM

COOLING SYSTEM 400/640

00-584.35.0

28

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 583.35.008.000 KÜHLER LINKS (45246) LC4’94 RADIATOR L/S (45246) LC4’94 1

2 580.35.016.000 KÜHLERVERSCHLUSS KLEIN 1,4 BAR RADIATOR CAP SMALL 1,4 BAR 1

3 579.35.008.000 KÜHLER RECHTS (45335) LC4 ‘99 RADIATOR R/S (45335) LC4 ‘99 1

4 580.35.034.000 KÜHLERSCHUTZ LINKS SCHWARZ RADIATOR PROTECTOR L/S BLACK 1

4 580.35.034.100 KÜHLERSCHUTZ LI. FARBLOS ‘96 RADIATOR PROTECT. L/S WHITE’96 X

5 580.35.134.000 KÜHLERSCHUTZ RECHTS SCHWARZ RADIATOR PROTECTOR R/S BLACK 1

5 580.35.134.100 KÜHLERSCHUTZ RE. FARBLOS ‘96 RADIATOR PROTECT. R/S WHITE’96 X

6 502.35.033.300 KLIPS-MUTTERNHALTER M6 KP142 SNAP-NUT HOLDER M6 KP142 4

7 565.35.025.001 KÜHLERSCHLAUCH 18X25 PER MET. RADIATOR HOSE 18X25 PER METER 0,10

9 583.35.026.000 FORMSCHLAUCH LC4’94 PREFORMED HOSE LC4’94 1 10 584.35.025.700 FORMSCHLAUCH 18X25 PUMPE-ZYL. PREFORMED HOSE 18X25 PUMP-CYL. 1 11 583.35.024.001 KÜHLERSCHLAUCH 20 X 26 RADIATOR HOSE 20 X 26 0,11 12 100.01.020.000 SCHLAUCHKLEMME GEMI 16/27 HOSE CLAMP GEMI 16/27 9 13 544.35.024.001 ND-SCHLAUCH ID 7,5 PER METER HOSE ID 7,5 PER METER 0,52 14 502.31.005.000 YDNAC - KLAMMER 10119 HOSE CLAMP YDNAC 10119 4 15 550.07.016.001 SCHLAUCH 7X1O PER METER PVC-HOSE 7X10 PER METER 0,31 16 440.11.076.200 KABELBAND 200MM CABLE TIE 200MM X 17 503.03.089.000 WINKELSTÜCK ‘97 ANGEL PIECE ‘97 1 20 410.01.052.000 KABELTÜLLE D=12MM RUBBER SLEEVE D=12MM 6 21 0021 060003 SCHEIBE DIN9021-A 6,4 WASHER DIN9021-A 6,4 6 22 546.35.022.000 TÜLLE-STEUERKOPF SLEEVE FOR STEERING HEAD 2 23 0015 060123 SK.BUNDSCHRAUBE M 6X12 SW=8 HH COLLAR SCREW M 6X12 WS=8 6 25 0014 060153 SK.BUNDSCHRAUBE M 6X15 SW=8 HH COLLAR SCREW M 6X15 WS=8 2 30 580.35.045.000 THERMOSCHALTER 80-85 GRAD ‘94 THERMOSWITCH 80-85 DG ‘94 1 31 0603 142015 ALU-DICHTRG. DIN7603-14X20X1,5 ALU SEALRING DIN7603-14X20X1,5 1 40 584.35.041.000 LÜFTER KPL. 12V LC4 2000 FAN CPL. 12V LC4 2000 1 41 584.35.044.000 LÜFTERHAUBE LC4 2000 FAN CAP LC4 2000 1 42 583.12.085.100 DICHTUNGSPROFIL F. ABDECKUNG EDGE PROTECTOR FOR COVER 0,22 44 584.35.044.050 LÜFTERKLAPPE GUMMI LC4 2000 FAN FLAP RUBBER LC4 2000 2 45 0081 500181 EJOT PT SCHRAUBE KA50X18WN1411 EJOT PT SCREW KA 50X18 WN1411 4 46 0017 060203 SONDERSCHRAUBE T60 6X20 SPECIAL SCREW T60 6X20 2

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

00-584.35.0

2001

15

12

2

17

22

3

16

13

14

9

12

20

21

23

30

31

14

1

13

12

7

12

11

12

5

4

6

10

40

25

41

42

45

44

46

SPEZIALWERKZEUG

SPECIAL TOOL 400/640

HOLZKLOTZ - SELBSTGEFERTIGT

01-584.29.0

29

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 560.12.001.000 UNIVERSALMONTAGEBOCK ‘96 UNIVERSAL MOUNTING RACK ‘96 1

2 583.29.003.000 KUPPLUNGSHALTER D=160MM LC4’94 CLUTCH HOLDER D=160MM LC4’94 1

3 580.12.005.025 MONTAGEHÜLSE D=25MM MOUNTING SLEEVE D=25MM 1

FÜR KURBELW.SIMMERRING LINKS FOR CRANKSHAFT SEAL L/S

4 584.29.009.000 SCHWUNGRADABZIEHER MAGNETO EXTRACTOR 1

5 584.29.031.000 SCHUTZKAPPE F. KURBELWELLE M16 PROTECTOR CAP F.CRANKSHAFT M16 1

6 580.12.015.101 KOLBEN-MONTAGERING D=101MM PISTON RING COMPRESSOR D=101MM 1

620/640 LC4 620/640 LC4

6 580.12.015.089 KOLBEN-MONTAGERING D=89MM PISTON RING COMPRESSOR D=89MM 1

350/400 LC4 350/400 LC4

7* 590.29.021.000 ABZIEHER PRIM.RAD-KUPP.MITN. EXTRACT.PRIM.GEAR-INNER CLUTCH 1

F.PRIMÄRRAD U.KUPPL.MITNEHMER F.PRIM.GEAR D.INNER CLUTCHHUB

8 580.12.019.000 VENTIL-MONTAGEVORRICHTUNG VALVE INSTALLATION KIT 1

9 6 276 470 VENTILFEDER-SPANNEINSATZ PUSH INSERT 1

10* 590.29.019.000 VENTILFEDERHEBER VALVE SPRING LEVER 1

11 6 899 785 LOCTITE 243 BLAU 6CCM LOCTITE 243 BLUE 6CCM X 12 584.29.059.000 LOCTITE 648 GRÜN 20ML LOCTITE 648 GREEN 20ML X 15 151.12.017.000 LAGERAUSZIEHER BEARING EXTRACTOR 1 16 151.12.018.000 EINSATZ 12-16 MM INTERN.BEAR.PULLER 12-16 MM 1 16 151.12.018.100 EINSATZ 18-23 MM INTERN.BEAR.PULLER 18-23 MM 1 17 584.29.012.000 HALTESCHLÜSSEL F. SCHWUNGRAD HOLDING WRENCH FOR WHEEL 1 18 309098 SILIKONDICHTMASSE THREE-BOND SILICON GASKET THREE-BOND 1

19* 584.29.037.043 MONTAGEW.F.LAGERINNENR. NJ 207 MOUNTING TOOL F.BEARING NJ 207 1 19* 584.29.037.040 MONTAGEW.F.LAGERINNENR. NJ 306 MOUNTING TOOL F.BEARING NJ 306 1

20 580.30.080.000 FIXIERSCHRAUBE M8 LOCATING SCREW M8 1 22 510.12.012.000 HALTESCHLÜSSEL F. KETTENRITZEL HOLDING SPANNER FOR SPROCKET 1 23 546.29.027.000 NIETWERKZEUG FÜR KUPPLUNG RIVETTING TOOL FOR CLUTCH 1 26 580.29.026.007 GRENZLEHRDORN F. VENTILFÜHRUNG LIMIT PLUG GAUGE F.VALVE GUIDE 1

D=7,O5MM D=7,05MM

30 590.30.022.000 ENTLÜFTUNGSSTUTZEN M8 SW=10’99 BLEEDER FLANGE M8 WS=10 ‘99 1 31 310.07.107.001 PVC-SCHLAUCH 6X9 MM PER METER PVC-HOSE 6X9 MM PER METER 0,3 32 0934 080003 SK.MUTTER DIN0934-M 8 HEXAGON NUT DIN0934-M 8 1 39 583.29.039.000 SCHLÜSSEL FÜR SCHRAUBFILTER WRENCH SCREW FILTER 1 48 584.29.048.000 SPRITZE F. RAHMENBRUSTROHR ‘99 INJEKTION FOR FRONT PIPE ‘99 1

ENTLÜFTEN FÜR RAHMENBRUSTROHR DEAERATE FOR FRONT PIPE

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

01-584.29.0

2001

WOODEN BLOCK - HOME MADE

130

65

35

6

16

4

3

5

20

10

7

12

17

1

648

19

8

2

9

23

48

15

39

11

26

22

31

30

32

1 215

Silicone Fl

üssige D ichtung

18

5

STAHLPLATTE - SELBSTGEFERTIGT STEEL PLATE - HOME MADE

150

27

Th reeB

on d

Silicone Liquid G

asket

70

31

TECHNISCHE DATEN – MOTOR 400/640 LC4-E, 640 LC4 ADVENTURE, 640 DUKE 2001

EINBAUSPIELE, VERSCHLEISSGRENZEN

Kurbelwelle Axialspiel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,03 - 0,12 mm

Kurbelzapfenschlag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 0,08 mm

Pleuellager Radialspiel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 0,05 mm

Axialspiel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 1,10 mm

Zylinder 400 Bohrung Durchmesser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 89,04mm

Zylinder 640 Bohrung Durchmesser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 101,04mm

Kolben geschmiedet Einbauspiel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 0,12 mm

Kolben gegossen Einbauspiel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 0,05 mm

Kolbenringe Stoßspiel Kompressionsringe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 0,80 mm

Ölabstreifring. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 1,00 mm

Ventile Dichtsitzbreite Einlaß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 1,50 mm

Dichtsitzbreite Auslaß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 2,00 mm

Ventilteller Schlag. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 0,05 mm

Ventilführung Durchmesser. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 7,05 mm

Ölpumpen Spiel Außenrotor - Gehäuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 0,20 mm

Spitzenspiel Außen - Innenrotor . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 0,20 mm

Bypaßventil Druckfeder Mindestlänge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 mm

Kupplung Länge Kupplungsfedern . . . . . . . . . . . . . . . . . . . . . . . min. 34,5 mm (neu 37 mm)

Mindeststärke organisch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . min. 2,5 mm

Nockenwelle Lagerzapfendurchmesser (Nadellager) . . . . . . . . . . . . . . . . . . . . . . min. 19,97 mm

Getriebewellen Axialspiel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,1 - 0,4 mm

Motor 400 LC4-E 640 LC4-E, 640 LC4 Adventure, 640 Duke

Bauart 1-Zylinder 4-Takt Otto-Motor mit Ausgleichswelle, flüssigkeitsgekühlt, mit E-Starter

Hubraum 398 cm

3

624,6 cm

3

Bohrung/Hub 89 / 64 mm 101 / 78 mm

Verdichtung 10,8 : 1 11,0 : 1

Kraftstoff bleifreier Superkraftstoff mit mindestens ROZ 95

Steuerung 4 Ventile über Kipphebel u. 1 Nockenwelle gesteuert, Antrieb der Nockenwelle mit Einfachkette

Nockenwelle 249/1

Ventildurchmesser Einlaß: 36 mm Auslaß: 30 mm

Ventilspiel kalt Einlaß: 0,20 mm Auslaß: 0,20 mm Einlaß: 0,15 mm Auslaß: 0,15 mm

Kurbelwellenlagerung 2 Zylinderrollenlager

Pleuellager Nadellager

Kolbenbolzenlager Bronzebüchse

Kolben Leichtmetall – gegossen/geschmiedet

Kolbenringe 1 Kompressionsring, 1 Minutenring, 1 Ölabstreifring

Motorschmierung 2 Eatonpumpen

Motoröl siehe Tabelle

Füllmenge Motoröl 2,1 Liter einschließlich Rahmen

Primärtrieb gerade verzahnte Stirnräder 30:81 Z

Kupplung Mehrscheibenkupplung im Ölbad

Getriebe 5-Gang klauengeschaltet

Zündanlage kontaktlos gesteuerte DC- CDI Zündanlage mit digitaler Zündverstellung, Typ KOKUSAN

Zündzeitpunkt Verstellung bis max. 38° v. OT bei 6000/min

Generator 12V 200W

Zündkerze NGK DPR8 EA9

Elektrodenabstand 0,9 mm

Kühlung Flüssigkeitskühlung, permanente Umwälzung der Kühlflüssigkeit durch Wasserpumpe

Kühlflüssigkeit 1 Liter, Mischungsverhältnis 40% Frostschutz, 60% Wasser, mindestens –25° C

Starthilfe Elektrostarter und Kickstarter

32

15 Z

16 Z für Kette

17 Z

5

/

8

x

1

/

4

"

38 Z

40 Z für Kette

42 Z

5

/

8

x

1

/

4

"

45 Z

48 Z

30:81

Primär-

übersetzung

Getriebeübersetzung

Lieferbare

Kettenritzel

Orig. Übersetzung

Hinterrad

Lieferbare

Kettenräder hinten

GETRIEBEÜBERSETZUNG

1.Gang 14:35

2.Gang 15:24

3.Gang 18:21

4.Gang 20:19

5.Gang 22:18

15:45

16:42

17:38

17:42

Sechskantmutter Primärrad M20x1,5 Loctite 243 + 170 Nm

Sechskantmutter Schwungrad M16x1,25 links 80° C + 150 Nm

Sechskantmutter für Kupplungsmitnehmer M18x1,5 Loctite 648 + 80 Nm

Kickstarter-Anschlagschraube M12x1,5 50 Nm

Innensechskantschrauben der Freilaufnabe M6x12/M6x12,5 Loctite 648 + 18 Nm

Innensechskantschrauben der Ölpumpen M6 Loctite 243 + 8 Nm

Sechskantschraube Nockenwellenrad M10 Loctite 243 + 35 Nm

Schrauben Zylinderkopf-Oberteil M6x25/M6x65/M6x70 (8.8) 8 Nm

Schrauben Zylinderkopf-Oberteil M6x50/M6x55 (12.9) 20 Nm

Zylinderkopfschrauben M10 50 Nm

Bundmuttern am Zylinderfuß M10 40 Nm

Sechskantschraube Kettenrad M10 Loctite 243 + 40 Nm

Ölablaßschraube M22x1,5 30 Nm

Magnetschraube M12x1,5 20 Nm

Verschlußschraube Bypaßventil M12x1,5 20 Nm

Hohlschrauben Ölleitungen M8x1 10 Nm

Hohlschrauben Ölleitungen M10x1 15 Nm

Düsenschraube Kupplungsdeckel M8 10 Nm

Verschlußschraube Steuerkettenspanner M12x1,5 20 Nm

Kontermutter Ventileinstellschrauben M7x0,75 20 Nm

Kurbelwellen- Blockierschraube M8 25 Nm

Motorbefestigungsschrauben M8 40 Nm

Motorbefestigungsschrauben M10 70 Nm

ANZUGSDREHMOMENTE - MOTOR

 

–

+

0°C

32°F

15W 40

15W 50

10W 40

10W 50

API: SG, SH

TEMPERATUR

Motoröl

Verwenden Sie nur vollsynthetische Markenöle (Shell Advance Ultra 4),

welche die Qualitätsanforderungen der API-Klassen SG oder SH (Angaben

auf dem Behälter) erfüllen oder übertreffen.

!

VORSICHT

!

Z

U WENIG MOTORÖL ODER QUALITATIV MINDERWERTIGES ÖLFÜHRT ZU VORZEITIGEM

VERSCHLEISS DES MOTORS.

VERGASER - GRUNDEINSTELLUNG

Vergasertype BST40-225 BST40-225 BST40-225

Regulierungsnummer 080298 090298 100299

Hauptdüse 142,5 142,5 145

Nadeldüse 689 X-6 689 X-6 689 X-6

Leerlaufdüse 45 45 45

Düsennadel 6G5 6G5 6G5

Nadelposition 3. von oben 3. von oben 3. von oben

Gemischreg.Schr. offen 2,25 2,25 2,25

Gasschieber –––

Startdüse –––

Drosselung

Schieberanschlag 17 mm ––

640 LC4-E, Adventure

25 kW

640 LC4-E, Adventure

36 kW

640 Duke

40 kW

VERGASER - GRUNDEINSTELLUNG

Vergasertype PHM 38 ND PHM 38 ND BST40-225

Regulierungsnummer 100197 100197 090298

Hauptdüse 130 130 142,5

Nadeldüse AR 264 AR 264 689 X-6

Leerlaufdüse 50 50 45

Düsennadel K 23 K 23 6G5

Nadelposition 2. von oben 2. von oben 3. von oben

Gemischreg.Schr. offen 1,5 Umdr. 1,5 Umdr. 2,25 Umdr.

Gasschieber 50/1 50/1 –

Startdüse 45(50,55) 45(50,55) –

Drosselung

Schieberanschlag 51 mm

––

400 LC4-E

25 kW

400 LC4-E

31 kW

400 LC4-E

USA

33

TECHNICAL DATA – ENGINE 400/640 LC4-E, 640 LC4 ADVENTURE, 640 DUKE

2001

Type 400 LC4-E 640 LC4-E, 640 LC4 Adventure, 640 Duke

Design Liquid-cooled single cylinder 4-stroke engine with balancer shaft and electric starter

Displacement 398 ccm 624,6 ccm

Bore / Stroke 89 / 64 mm 101 / 78 mm

Ratio 10,8 : 1 11,0 : 1

Fuel unleaded premium gasoline with a least RON 95

Valve timing 4 valves over rocker arm and 1 overhead camshaft, camshaft drive through single chain

Camshaft 249/1

Valve diameter Intake: 36 mm Exhaust: 30 mm

Valve clearence cold Intake: 0.20 mm Exhaust: 0.20 mm Intake: 0.15 mm Exhaust: 0.15 mm

Crank shaft bearing 2 cylinder roller bearing

Connecting rod bearing needle bearing

Top end bearing bronze bushing

Piston forged/cast aluminium alloy

Piston rings 1 compression ring, 1 taper face ring, 1 oil scraper ring

Engine lubrication 2 Eaton-Oilpumps

Quantity of engine oil see table

Engine oil 2.1 liters including frame

Primary ratio straight geared spur wheels 30 : 81 teeth

Clutch multi disc clutch in oil bath

Transmission 5-speed claw shifted

Ignition system contactless DC- CDI ignition with digital advanced system type KOKUSAN

Ignition timing adjustment to max. 38° BTDC at 6000 rpm

Generator 12V 200W

Spark plug NGK DPR8 EA9

Spark plug gap 0.9 mm

Cooling system liquid cooled, permanent rotation of cooling liquid through mechanic driven water pump

Cooling liquid 1 liter, 40% antifreeze, 60% water, at least –25° C (–13° F)

Starting equipment electric starter, kick starter

ASSEMBLY CLEARANCE, WEAR LIMIT

Crank shaft axial play . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0.03 - 0.12 mm

run out of crank stud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .max. 0.08 mm

Connecting rod bearing radial play . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .max. 0.05 mm

axial play . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .max. 1.10 mm

Cylinder 400 bore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .max. 89.04 mm

Cylinder 640 bore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .max. 101.04 mm

Piston forged assembly clearance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .max. 0.12 mm

Piston cast assembly clearance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .max. 0.05 mm

Piston rings end gap compression rings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .max. 0.80 mm

oil scraper ring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .max. 1.00 mm

Valves seat sealing intake . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .max. 1.50 mm

seat sealing exhaust . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .max. 2.00 mm

run out of valve heads . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .max. 0.05 mm

valve guides diameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .max. 7.05 mm

Oil pumps clearance outer rotor - housing . . . . . . . . . . . . . . . . . . . . . . . . . .max. 0.20 mm

clearance outer rotor - inner rotor . . . . . . . . . . . . . . . . . . . . . . . .max. 0.20 mm

Bypaß valve minimum spring length . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25.00 mm

Clutch Length of springs . . . . . . . . . . . . . . . . . . . . . . .min. 34.5 mm (new 37.00 mm)

wear limit organic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .min. 2.50 mm

Camshaft diameter of bearing bolt (needle bearing) . . . . . . . . . . . . . . . . . .min. 19.97 mm

Transmission shafts axial play . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0.10 - 0.40 mm

35

Hexagon nut at primary gear M20x1.5 Loctite 243 + 170 Nm (125 ft.lb)

Collar nut flywheel M16x1.25 LH thread 80° C + 150 Nm (132 ft.lb)

Hexagon nut for inner clutch hub M18x1.5 Loctite 648 + 80 Nm (60 ft.lb)

Kickstarter stop screw M12x1.5 50 Nm (35 ft.lb)

Allan head screws oil pump M6 Loctite 243 + 8 Nm (6 ft.lb)

Allan head screws freewheel hub M6x12/M6x12.5 Loctite 648 + 18 Nm (13 ft.lb)

Hexagon screw camshaft gear M10 Loctite 243 + 35 Nm (26 ft.lb)

Allan head screw cylinder head top sect. M6x25/M6x65/M6x70 (8.8) 8 Nm (6 ft.lb)

Allan head screw cylinder head top sect. M6x50/M6x55 (12.9) 20 Nm (15 ft.lb)

Cylinder head screws M10 50 Nm (37 ft.lb)

Collar nuts at cylinder base M10 40 Nm (30 ft.lb)

Hexagon screw chain sprocket M10 Loctite 243 + 40 Nm (30 ft.lb)

Oil drain plug M22x1.5 30 Nm (22 ft.lb)

Magnetic plug M12x1.5 20 Nm (15 ft.lb)

Plug bypass valve M12x1.5 20 Nm (15 ft.lb)

Hollow screws oil lines M8x1 10 Nm (7.4 ft.lb)

Hollow screws oil lines M10x1 15 Nm (11 ft.lb)

Jet screw clutch cover M8 10 Nm (7,4 ft.lb)

Screw plug timing-chain tensioner M12x1.5 20 Nm (15 ft.lb)

Counternuts valve adjusting screws M7x0.75 20 Nm (15 ft.lb)

Crankshaft locking bolt M8 25 Nm (19 ft.lb)

Engine mounting bolt M8 40 Nm (30 ft.lb)

Engine mounting bolt M10 70 Nm (50 ft.lb)

TIGHTENING TORQUES - ENGINE

15 t

16 t for chain

17 t

5

/

8

x

1

/

4

"

38 t

40 t for chain

42 t

5

/

8

x

1

/

4

"

45 t

48 t

30:81

Primary

ratio

Transmission

Available chain

drive sprockets

Available final

drive sprockets

GEAR RATIOS

1st gear 14:35

2nd gear 15:24

3rd gear 18:21

4th gear 20:19

5th gear 22:18

Original final

drive ratio

15:45

16:42

17:38

17:42

36

 

–

+

0°C

32°F

15W 40

15W 50

10W 40

10W 50

API: SG, SH

TEMPERATURE

Engine oil

Use only oil brands, which meet quality requirements (Shell Advance

Ultra 4) of API-classes SG or SH (informations on bottles) or higher.

!

CAUTION

!

P

OOR OIL QUALITY OR MINOR QUANTITY EFFECT EARLY ENGINE-WEAR.

BASIC CARBURETOR SETTING

Type PHM 38 ND PHM 38 ND BST40-225

Carb.-setting number 100197 100197 090298

Main jet 130 130 142,5

Needle jet AR 264 AR 264 689 X-6

Idling jet 50 50 45

Jet needle K 23 K 23 6G5

Needle clip pos. f. top 2. from top 2. from top 3. from top

Mixt. adj. screw open 1.5 turns 1,5 turns 2,25 turns

Throttle valve 50/1 50/1 –

Starting jet 45(50,55) 45(50,55) –

Performance restrictor slide stop 51mm ––

400 LC4-E

25 kW

400 LC4-E

31 kW

400 LC4-E

USA

BASIC CARBURETOR SETTING

Type BST40-225 BST40-225 BST40-225

Carb.-setting number 080298 090298 100299

Main jet 142,5 142,5 145

Needle jet 689 X-6 689 X-6 689 X-6

Idling jet 45 45 45

Jet needle 6G5 6G5 6G5

Needle clip pos. f. top 3. from top 3. from top 3. from top

Mixt. adj. screw open 2,25 2,25 2,25

Throttle valve –––

Starting jet –––

Performance restrictor slide stop 17mm ––

640 LC4-E, Adventure

25 kW

640 LC4-E, Adventure

36 kW

640 Duke

40 kW

37

Die KTM Sportmotorcycle AG behält sich das Recht vor, Ausrüstung,

technische Angaben, Farben, Materialien, Dienstleistungsangebote,

Serviceleistungen und ähnliche Dinge ohne vorheriger Ankündigung

und ohne Angabe von Gründen zu ändern bzw. ersatzlos zu streichen,

sowie die Fertigung eines bestimmten Modells ohne vorherige

Ankündigung einzustellen. Für Druckfehler übernehmen wir keine Haftung.

KTM Sportmotorcycle AG reserves the right to modify any equipment, techni-

cal specifications, colors, materials, services offered and rendered, and the like

so as to adapt them to local conditions without previous announcement and

without giving reasons, or to cancel any of the above items without substituting

them with others. It shall be acceptable to stop manufacturing a certain model

without previous announcement. In the event of such modifications, please ask your

local KTM dealer for information.We shall not be held liable for any printing errors.

KTM SPORTMOTORCYCLE AG

5230 Mattighofen

Austria

Internet: www.ktm.at

MOTORCYCLE OILS

320825

KTM LC4 2001 Service Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
