Page 1

OWNERS HANDBOOK

MANUALE D’USO

MANUEL D’UTILISATION

MANUAL DE INSTRUCCIONES

2001

400/520 SX, MXC, EXC RACING

BEDIENUNGSANLEITUNG

Art.Nr. 3.205.98 06/20000

Page 2

Page 3

DEUTSCH

WICHTIG

LESEN SIE DIESE BEDIENUNGSANLEITUNG GENAU UND VOLLSTÄNDIG, BEVOR SIE DIE ERSTE AUSFAHRT UNTERNEHMEN. SIE ENTHÄLT VIELE INFORMATIONEN UND TIPS, DIE IHNEN DIE BEDIENUNG UND HANDHABUNG ERLEICHTERN WERDEN.

BEACHTEN SIE IN IHREM EIGENEN INTERESSE BESONDERS JENE HINWEISE, DIE WIE FOLGT GEKENNZEICHNET SIND:



ACHTUNG



WERDEN DIESE HINWEISE NICHT BEFOLGT, BESTEHT GEFAHR FÜR LEIB UND LEBEN !

VORSICHT

BEI MISSACHTUNG DIESER HINWEISE KÖNNEN TEILE DES MOTORRADES BESCHÄDIGT WERDEN, ODER DAS MOTORRAD IST NICHT MEHR VERKEHRSSICHER.

Bitte tragen Sie unten die Seriennummern Ihres Fahrzeuges ein

Fahrgestell-Nummer

Motor-Nummer

Händlerstempel

DIE KTM SPORTMOTORCYCLE AG BEHÄLT SICH DAS RECHT VOR, AUSRÜSTUNG, TECHNISCHE ANGA-

BEN, FARBEN, MATERIALIEN, DIENSTLEISTUNGSANGEBOTE, SERVICELEISTUNGEN UND ÄHNLICHE DINGE OHNE VORHERIGER

ANKÜNDIGUNG UND OHNE ANGABE VON GRÜNDEN ZU ÄNDERN BZW. ERSATZLOS

ZU STREICHEN

, SOWIE DIE FERTIGUNG EINES BESTIMMTEN MODELLS OHNE VORHERIGE ANKÜNDIGUNG

EINZUSTELLEN. FÜR DRUCKFEHLER ÜBERNEHMEN WIR KEINE HAFTUNG.

Page 4

DEUTSCH

Lieber KTM-Kunde

Wir möchten Sie recht herzlich zu Ihrer Entscheidung für ein KTM Motorrad beglückwünschen.

Sie sind nun Besitzer eines modernen sportlichen Motorrades, das Ihnen bestimmt viel Freude bereiten wird, wenn Sie es auch entsprechend warten und pflegen. Vor der ersten Inbetrieb-

nahme sollten Sie unbedingt diese Bedienungsanleitung sorgfältig durchlesen, um mit der Bedienung und den Eigenschaften Ihres neuen Motorrades gut vertraut zu werden, auch wenn das Ihre wertvolle Zeit in Anspruch nimmt. Nur so erfahren Sie, wie Sie das Motorrad am Besten für sich abstimmen und wie Sie sich vor Verletzungen schützen können. Außerdem enthält das Handbuch wichtige Informationen über die Wartung des Motorrades.

Das Handbuch entsprach zum Zeitpunkt der Drucklegung dem neuesten Stand dieser Baureihe. Kleine Abweichungen, die sich aus der konstruktiven Weiterentwicklung der Motorräder ergeben, sind jedoch nie ganz auszuschließen. Die Bedienungsanleitung ist ein wichtiger Bestandteil des Motorrades und sollte beim Verkauf an den neuen Eigentümer übergeben werden.

Vielleicht gehören Sie zu jenen Motorradfahrern, die über gute technische Kenntnisse verfügen, und können so viele Wartungsarbeiten nach dieser Anleitung an Ihrem Motorrad selber durchführen. Sollte das nicht der Fall sein, möchten wir Sie darauf hinweisen, daß die im Kapitel "Wartungsarbeiten an Fahrgestell und Motor" mit * gekennzeichneten Arbeiten besser von einer KTM-Fachwerkstätte durchführen zu lassen, auch im Interesse Ihrer eigenen Sicherheit.

Bitte beachten Sie unbedingt die vorgeschriebenen Einfahrzeiten, Inspektions- und Wartungsintervalle. Deren genaue Einhaltung trägt wesentlich zur Erhöhung der Lebensdauer Ihres Motorrades bei. Lassen Sie die Wartungsdienste unbedingt von einer KTM-Fachwerkstätte durchführen. Mit speziellen Wünschen wenden Sie sich bitte an eine KTM Fachwerkstätte, die nötigenfalls vom KTM Importeur unterstützt wird.

Bitte denken Sie daran, nur mit Helm, Augenschutz und Schutzbekleidung zu fahren. KTM Fahrer sind rücksichtsvolle Fahrer. Wir wünschen Ihnen viel Freude beim Fahren !

KTM SPORTMOTORCYCLE AG

5230 MATTIGHOFEN, AUSTRIA

Beilagen: 1 Ersatzteilkatalog Motor

1 Ersatzteilkatalog Fahrgestell

KONSTRUKTIONS- UND AUSFÜHRUNGSÄNDERUNGEN VORBEHALTEN.

Die ISO 9001-Zertifizierung des Qualitätssystems der KTM Sportmotorcycle AG ist der Beginn einer ständig andauernden Überarbeitung unseres Qualitätsplans für eine bessere Zukunft.

Page 5

DEUTSCH

Seite

LAGE DER SERIENNUMMERN . . . . . . . . . . . . . . . . . . . . . . .4

Fahrgestell-Nummer . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Motor-Nummer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

BEDIENUNGSORGANE . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Kupplungshebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Handdekompressorhebel . . . . . . . . . . . . . . . . . . . . . . . . .4

Handbremshebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Kontrollampen (EXC) . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Digital-Tachometer (EXC) . . . . . . . . . . . . . . . . . . . . . . . .5

Odometer (EXC USA) . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Kurzschlußtaster (SX/MXC) . . . . . . . . . . . . . . . . . . . . . . .5

Kombischalter (EXC) . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Lichtschalter (EXC USA) . . . . . . . . . . . . . . . . . . . . . . . . . .6

Blinkerschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Not-Aus-Taster (EXC) . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Not-Aus-Schalter (EXC Australien) . . . . . . . . . . . . . . . . . .6

Tankverschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Kraftstoff . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Kraftstoffhahn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Choke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Schalthebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Kickstarter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Fußbremshebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Druckstufendämpfung der Gabel . . . . . . . . . . . . . . . . . . .8

Zugstufendämpfung der Gabel . . . . . . . . . . . . . . . . . . . .9

Druckstufendämpfung des Federbeines . . . . . . . . . . . . . .9

Zugstufendämpfung des Federbeines . . . . . . . . . . . . . . .9

Lenkungsschloß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Seitenständer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

FAHRANLEITUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

SCHMIER- UND WARTUNGSTABELLE . . . . . . . . . . . . . . .14

WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR

. . .16

Grundstellung des Kupplungshebels ändern . . . . . . . . .16

Steuerkopflagerung prüfen und nachstellen . . . . . . . . . .16

Telegabel entlüften . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Staubmanschetten der Telegabel reinigen . . . . . . . . . . .17

Lenkerposition ändern . . . . . . . . . . . . . . . . . . . . . . . . . .17

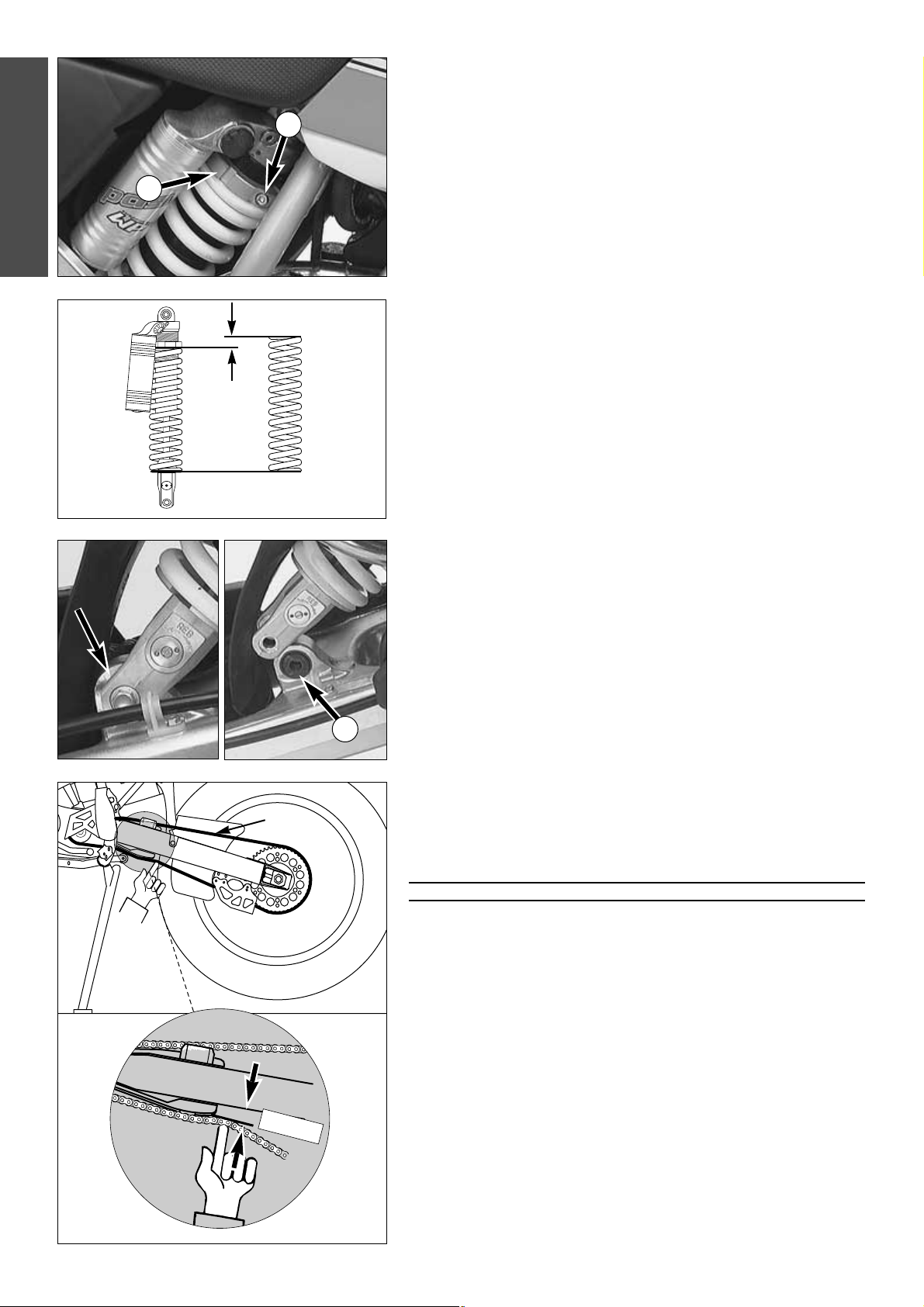

Federvorspannung des Federbeines ändern . . . . . . . . . .18

Schwenklager für PDS . . . . . . . . . . . . . . . . . . . . . . . . . .18

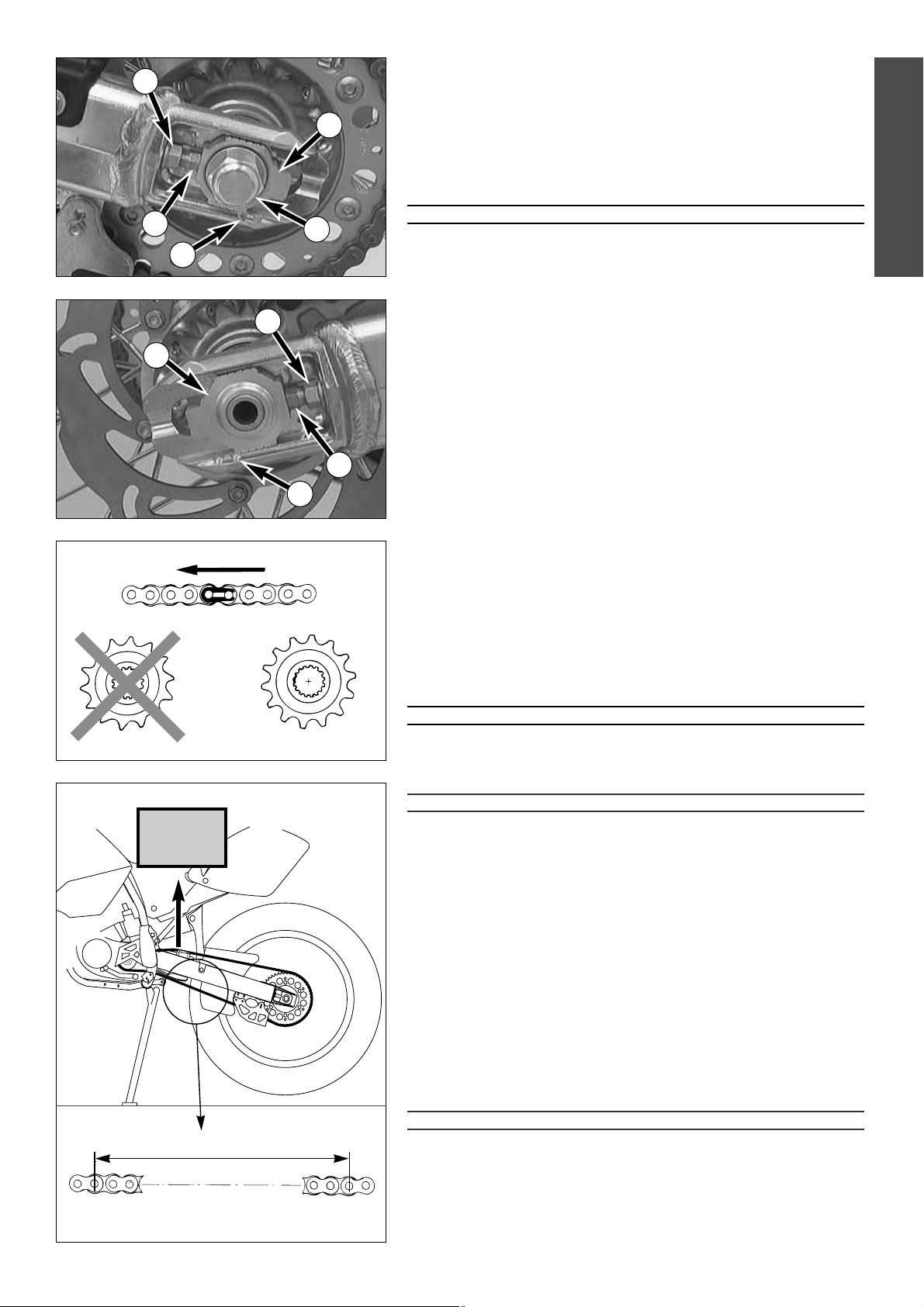

Kettenspannung kontrollieren . . . . . . . . . . . . . . . . . . . .18

Kettenspannung korrigieren . . . . . . . . . . . . . . . . . . . . .19

Kettenpflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Kettenverschleiß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Grundsätzliche Hinweise zu den KTM Scheibenbremsen

. .20

Leerweg am Handbremshebel einstellen . . . . . . . . . . . .20

Bremsflüssigkeitsstand vorne prüfen . . . . . . . . . . . . . . .21

Bremsflüssigkeit vorne nachfüllen . . . . . . . . . . . . . . . . .21

Bremsklötze vorne kontrollieren . . . . . . . . . . . . . . . . . . .21

Seite

Bremsklötze vorne erneuern . . . . . . . . . . . . . . . . . . . . .21

Grundstellung des Fußbremshebels ändern . . . . . . . . . .22

Bremsflüssigkeitsstand hinten prüfen . . . . . . . . . . . . . . .22

Bremsflüssigkeit hinten nachfüllen . . . . . . . . . . . . . . . . .22

Bremsklötze hinten kontrollieren . . . . . . . . . . . . . . . . . .23

Bremsklötze hinten erneuern . . . . . . . . . . . . . . . . . . . . .23

Vorderrad aus- und einbauen . . . . . . . . . . . . . . . . . . . .23

Hinterrad aus- und einbauen . . . . . . . . . . . . . . . . . . . . .24

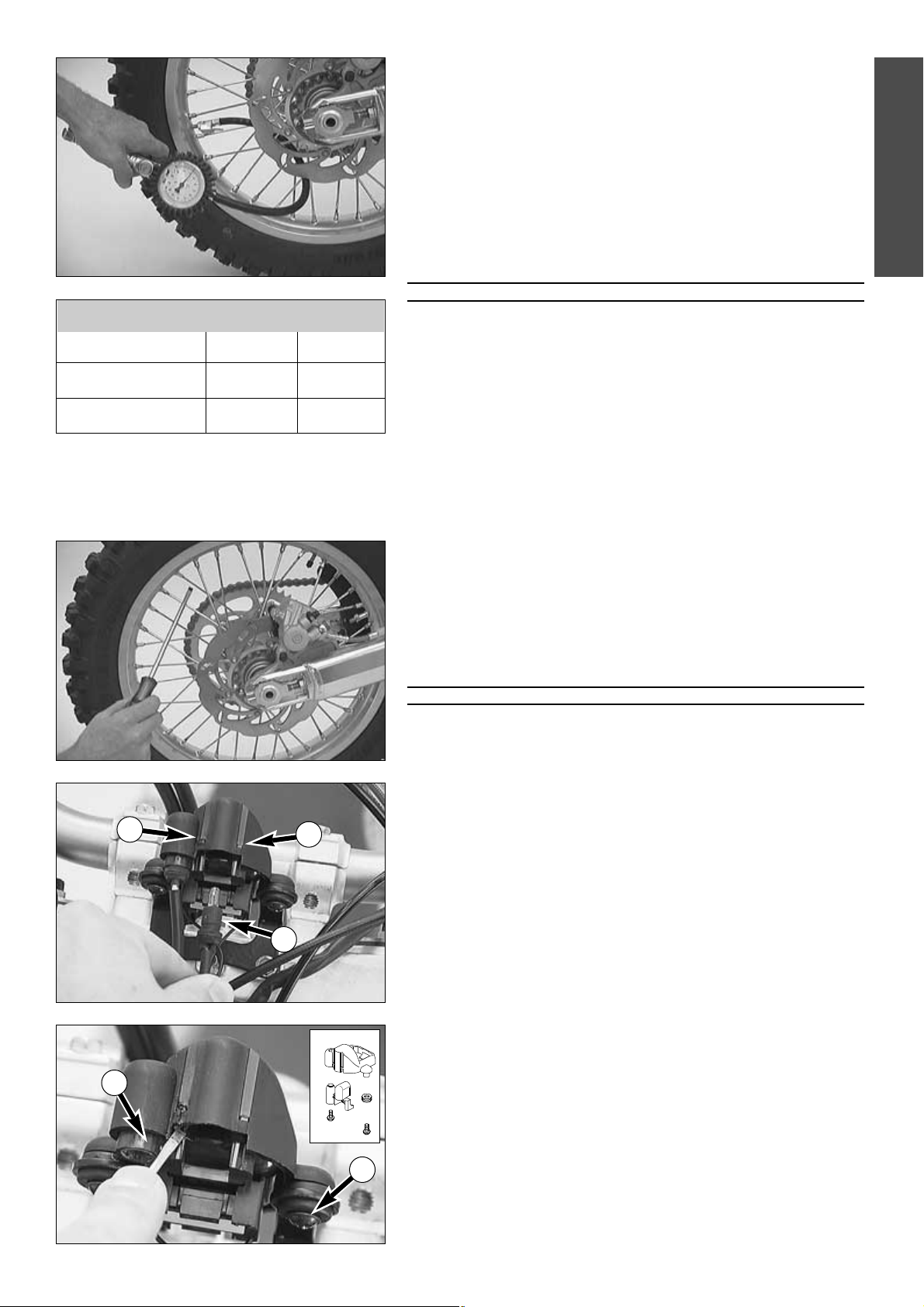

Reifen, Reifenluftdruck . . . . . . . . . . . . . . . . . . . . . . . . .25

Speichenspannung kontrollieren . . . . . . . . . . . . . . . . . .25

Batterie des Digital-Tachometers tauschen . . . . . . . . . .25

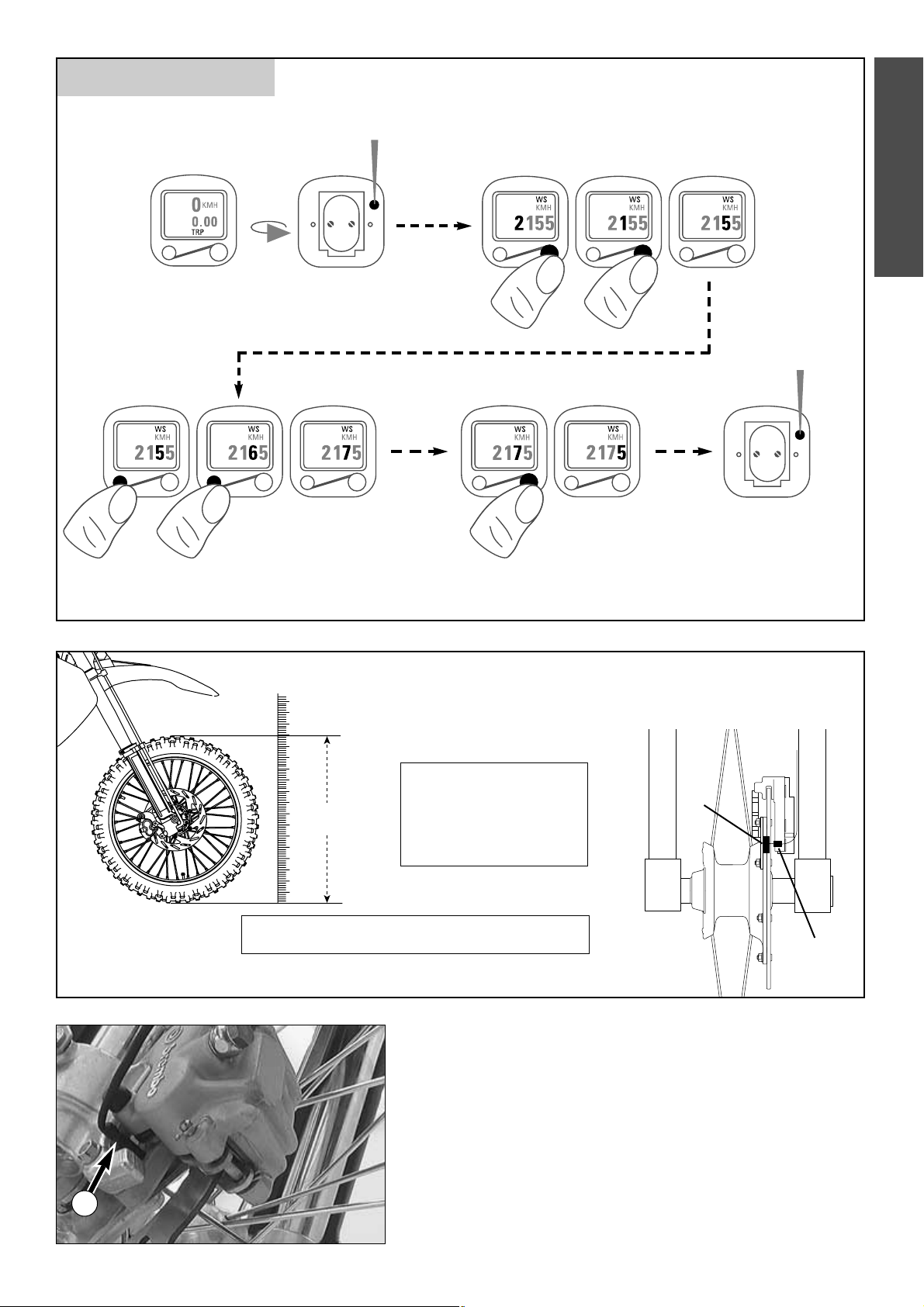

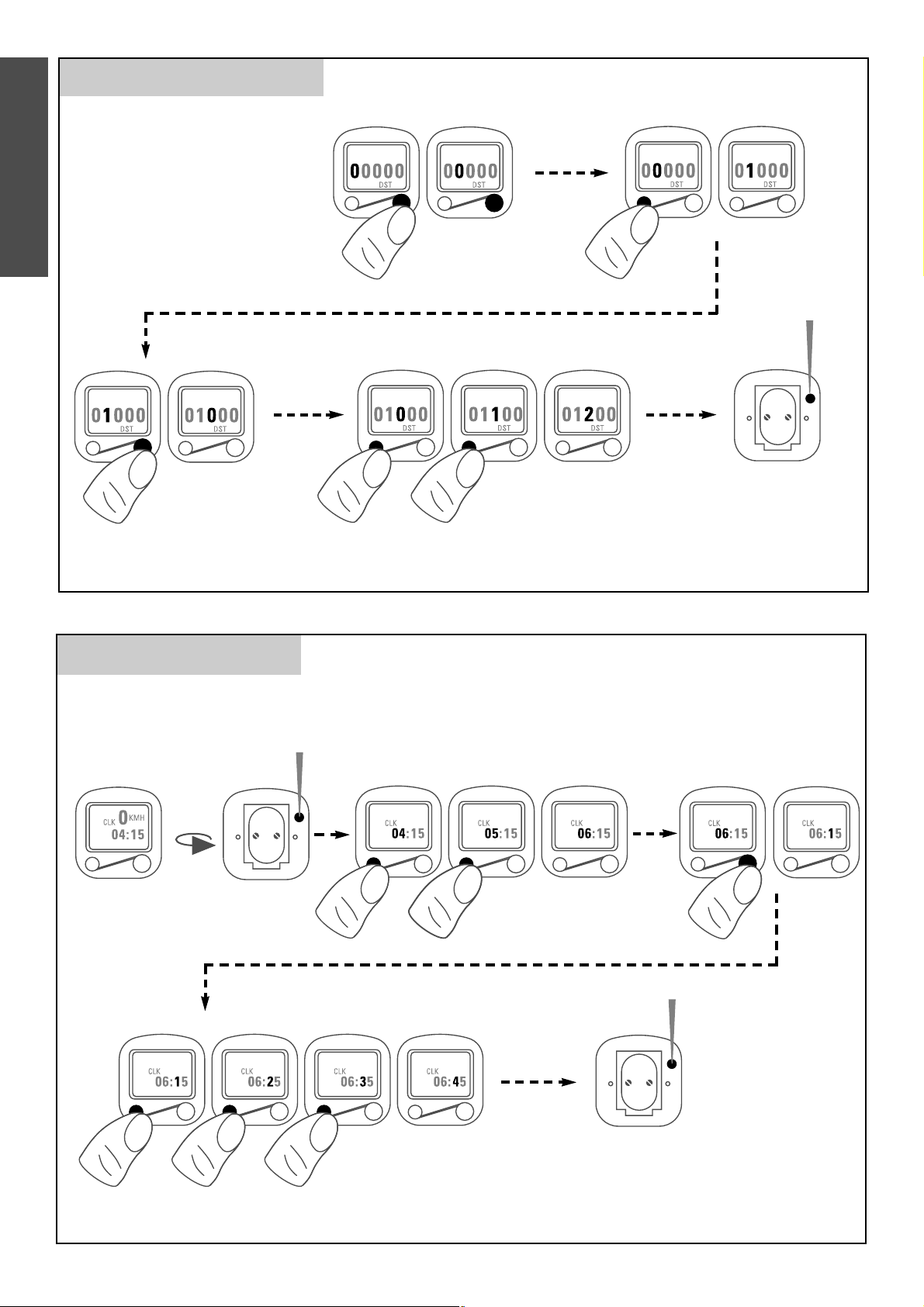

Digital-Tachometer einstellen . . . . . . . . . . . . . . . . . . . .26

Abstand des Magnetsensors kontrollieren / einstellen . .27

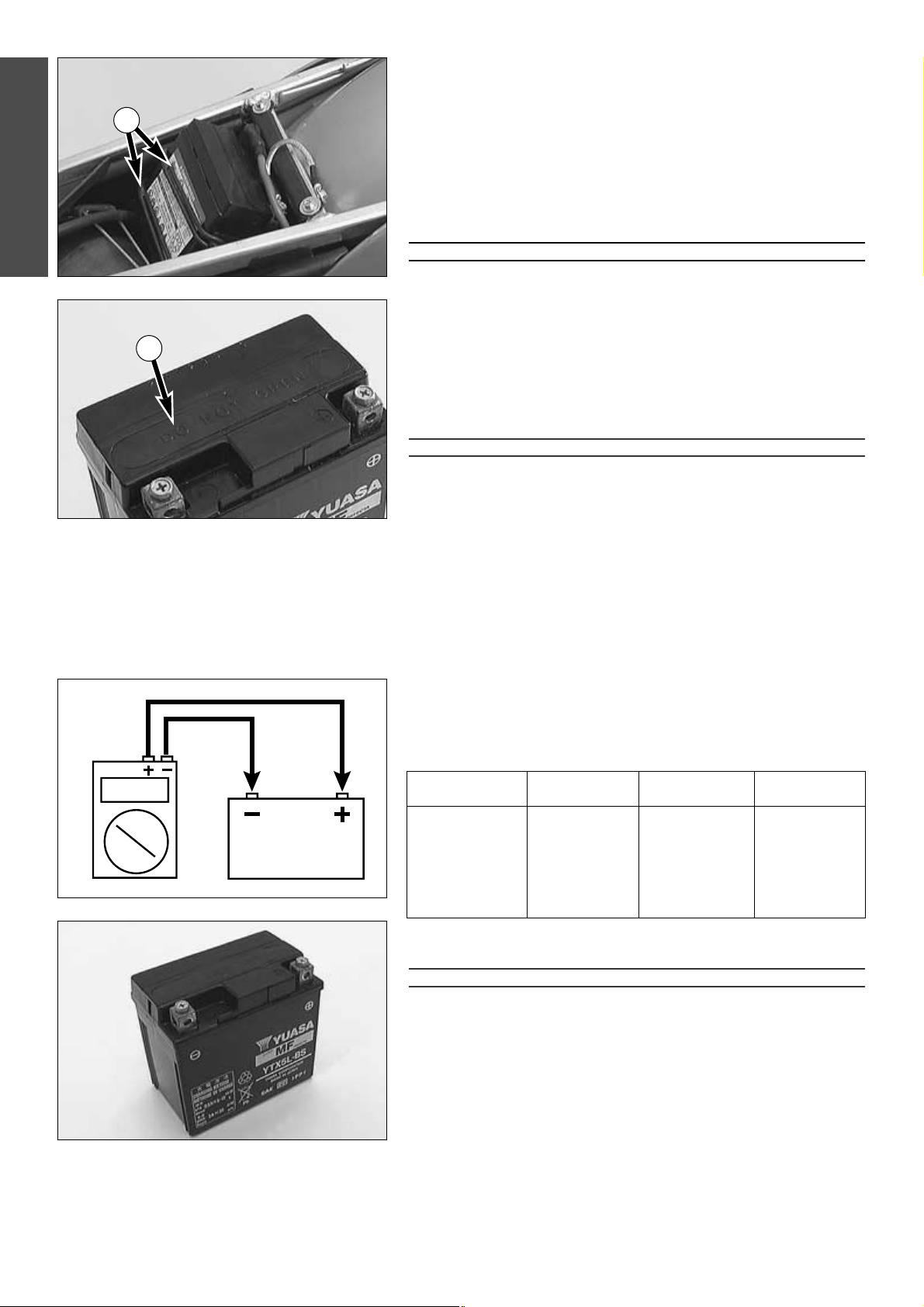

Batterie (MXC/EXC) . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Batterie laden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

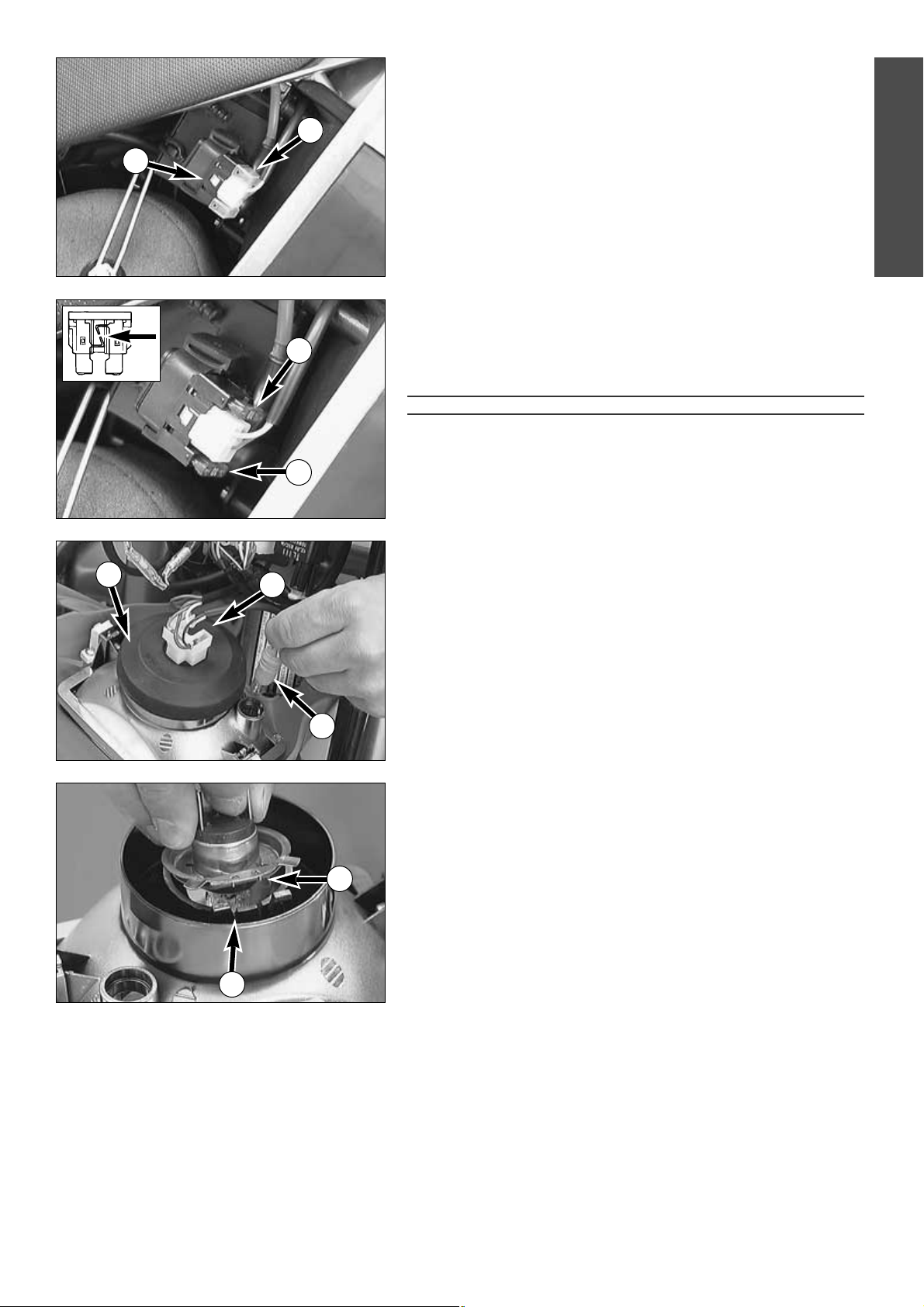

Sicherung (MXC/EXC) . . . . . . . . . . . . . . . . . . . . . . . . . .29

Scheinwerferlampe/Standlichtlampe tauschen . . . . . . . .29

Kühlsystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Kühlflüssigkeitsstand kontrollieren . . . . . . . . . . . . . . . . .30

Kühlsystem entlüften . . . . . . . . . . . . . . . . . . . . . . . . . . .30

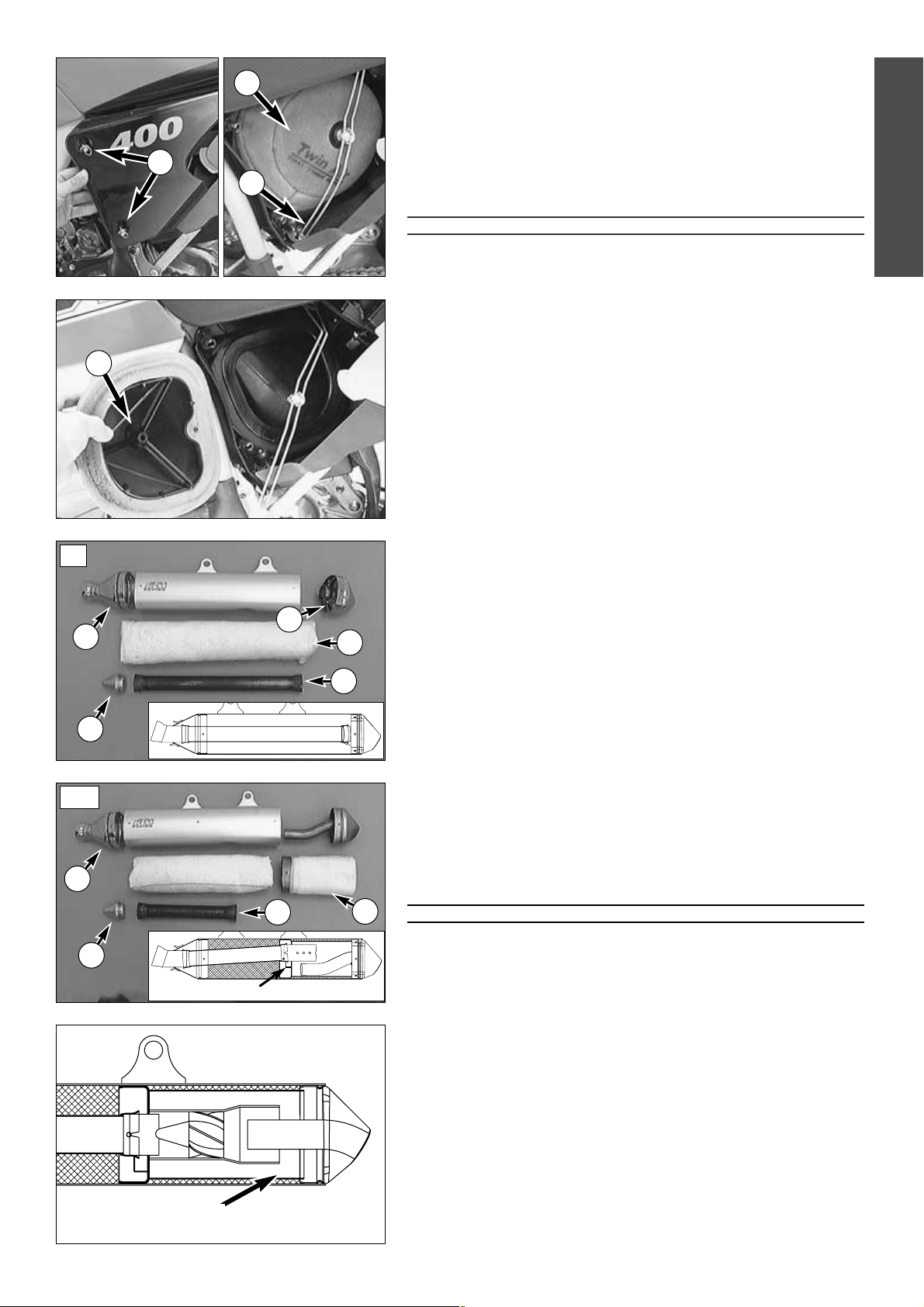

Luftfilter reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Glasfasergarnfüllung des Auspuff-Enddämpfers erneuern

. .31

Sparkarrestor reinigen (MXC/EXC USA) . . . . . . . . . . . .31

Einstellung des Handdekompressorseilzuges prüfen . . . .32

Gasseilzüge einstellen . . . . . . . . . . . . . . . . . . . . . . . . . .32

Ölstand der hydraulischen Kupplung prüfen . . . . . . . . .32

Entlüften der hydraulischen Kupplung . . . . . . . . . . . . . .32

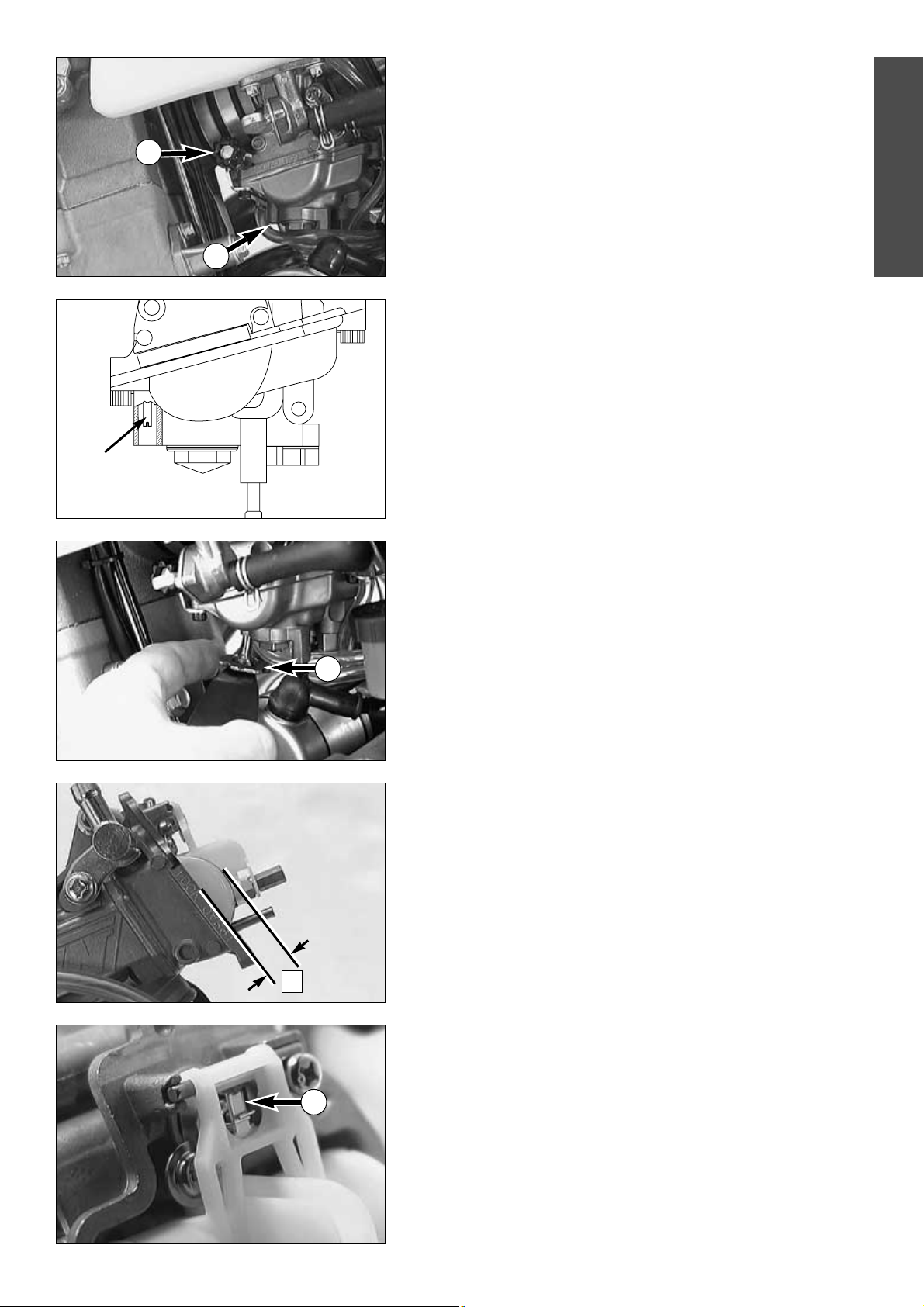

Vergaser - Leerlauf einstellen . . . . . . . . . . . . . . . . . . . . .33

Gemischregulierschraube einstellen . . . . . . . . . . . . . . . .33

Schwimmerniveau (Schwimmerhöhe) prüfen . . . . . . . . .33

Schwimmerkammer des Vergasers entleeren . . . . . . . . .34

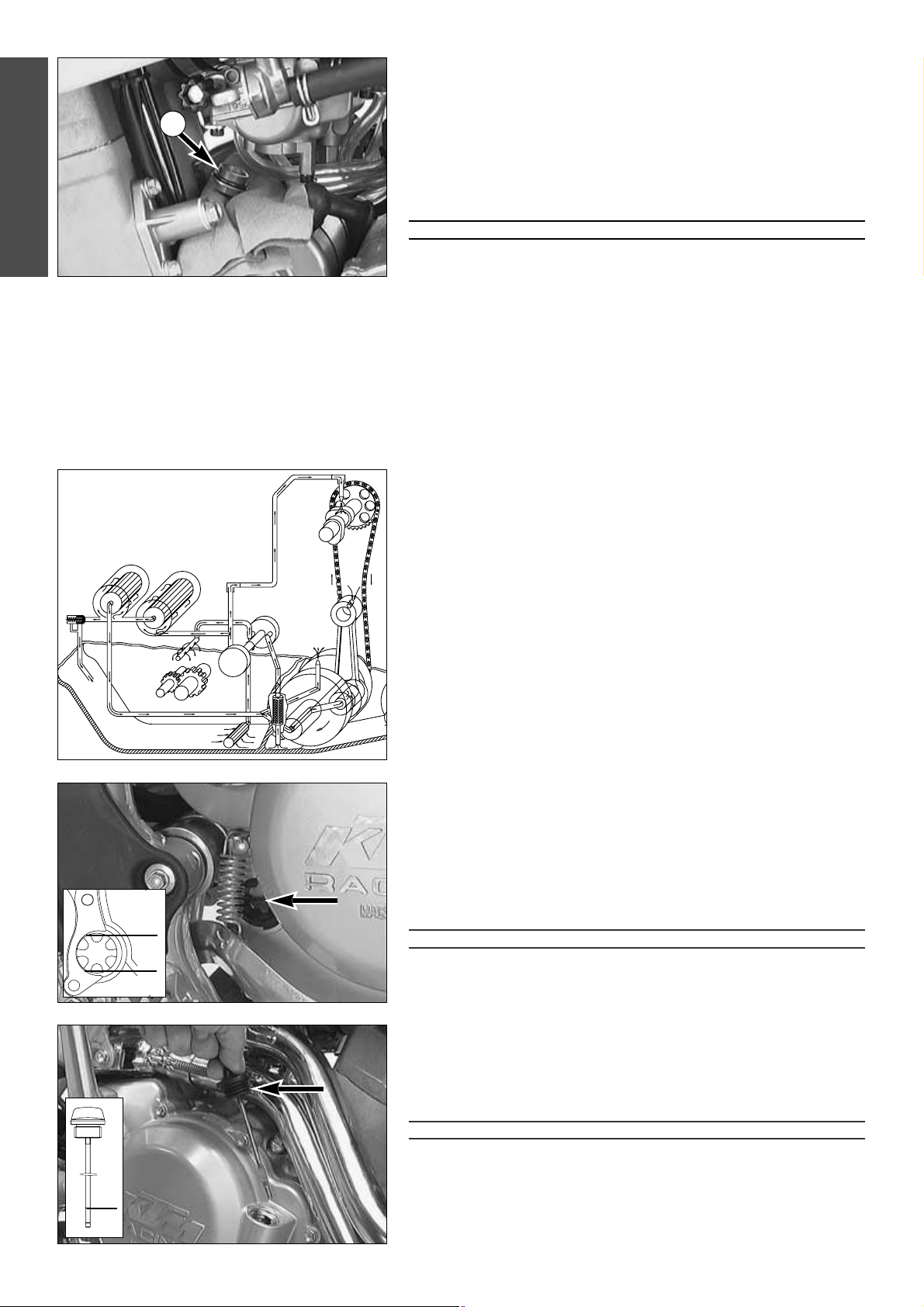

Ölkreislauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Motorölstand kontrollieren . . . . . . . . . . . . . . . . . . . . . .34

Motoröl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

Motoröl wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

FEHLERSUCHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

REINIGUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

KONSERVIERUNG FÜR DEN WINTERBETRIEB . . . . . . . . . .39

LAGERUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

Inbetriebnahme nach der Stillegung . . . . . . . . . . . . . . .39

TECHNISCHE DATEN - MOTOR . . . . . . . . . . . . . . . . . . . .40

TECHNISCHE DATEN - FAHRGESTELL . . . . . . . . . . . . . . . .42

STICHWORTVERZEICHNIS . . . . . . . . . . . . . . . . . . . . . . . .43

SCHALTPLÄNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Anhang

INHALTSVERZEICHNIS

Page 6

DEUTSCH

Fahrgestell-Nummer

Die Fahrgestell-Nummer ist auf der rechten Seite des Steuerkopfrohres eingeschlagen. Notieren Sie sich diese Nummer auf Seite 1

Motor-Nummer

Motornummer und Motortyp sind an der linken Motorseite unterhalb des Kettenritzels ingeprägt. Notieren Sie sich diese Nummer auf Seite 1.

LAGE DER SERIENNUMMERN

BEDIENUNGSORGANE

Kupplungshebel

Der Kupplungshebel 1 ist am Lenker links angebracht. Mit der Einstellschraube

A kann die Grundstellung des Kupplungshebels verändert werden

(siehe Wartungsarbeiten).

Handdekompressorhebel

Der Handdekompressorhebel 2 wird nur benötigt, wenn nach einem Sturz der Vergaser übergelaufen ist. Zum „Freipumpen“ des Motors zieht man während des Startvorganges den Handdekompressorhebel. Am Hebel muß außen immer ein Spiel von ca. 10 mm vorhanden sein. Erst dann dürfen die Ventile bewegt werden (am stärkeren Widerstand des Handdekompressorhebels zu erkennen).

VORSICHT

–S

TELLEN SIE DEN MOTOR NICHT MIT DEM HANDDEKOMPRESSORHEBEL AB. VERWEN-

DEN SIE DAZU DEN KURZSCHLUSSTASTER ODER DEN NOT-AUS-TASTER.

–K

ONTROLLIEREN SIE REGELMÄSSIG DIE EINSTELLUNG DES DEKOMPRESSOR-SEILZUGES

(

SIEHE WARTUNGSARBEITEN). WENN DER HANDDEKOMPRESSORHEBEL KEINEN LEER-

WEG HAT, FÜHRT DIES ZUM MOTORSCHADEN.

Handbremshebel

Der Handbremshebel 3 befindet sich am Lenker rechts und betätigt die Vorderradbremse. Mit der Einstellschraube

B kann die Grundstellung des

Handbremshebels verändert werden (siehe Wartungsarbeiten).



ACHTUNG



ENN SICH DER WIDERSTAND AM HANDBREMSHEBEL BZW. FUSSBREMSHEBEL SCHWAM-

MIG ANFÜHLT, IST AM BREMSSYSTEM ETWAS NICHT IN ORDNUNG. LASSEN SIE DAS

BREMSSYSTEM IN EINER KTM FACHWERKSTÄTTE ÜBERPRÜFEN, BEVOR SIE MIT DEM MOTORRAD FAHREN.

Page 7

DEUTSCH

Kontrollampen (EXC)

Die grüne Kontrollampe 1 leuchtet bei eingeschaltetem Blinker im Blinkrhythmus.

Die blaue Kontrollampe

2 leuchtet, wenn das Fernlicht ein-

geschaltet ist.

Tachometer - digital (EXC)

Einige Modelle sind mit einem Digitaltachometer 3 ausgerüstet. KMH = Geschwindigkeit, bis 200 km/h (wird immer Angezeigt) Neben der Geschwindigkeitsanzeige kann man zwischen folgenden

Anzeigen wählen: TRP = Tageskilometer STP = Stopuhr, Fahrzeit max. 10 Stunden (autom. Start/Stop-Funktion) DST = Gesamtstrecke, bis 99 999 Kilometer CLK = Uhrzeit

Batteriewechsel und Grundeinstellungen siehe Wartungsarbeiten.

Odometer (EXC USA)

Der Odometer ist ein Meilenzähler und kann mit dem Stellrad 4 auf 0 gestellt werden.

Tachometer, Kontrollampen (EXC AUS)

Der Kilometerzähler A im Tachometer 5 zeigt den gesamten Kilometerstand an. Die grüne Kontrollampe

6 leuchtet bei eingeschaltetem Blinker im

Blinkrhythmus. Die blaue Kontrollampe

7 leuchtet, wenn das Fernlicht eingeschaltet ist.

Kurzschlußtaster (SX/MXC)

Mit dem Kurzschlußtaster 8 wird der Motor abgestellt. Beim Betätigen wird der Zündstromkreis kurzgeschlossen.

TRP

STP

DST

CLK

Page 8

DEUTSCH

Kombischalter (EXC)

Der Lichtschalter hat 2, bzw. 3 Schaltstellungen

A = Licht aus (das Licht läßt sich nicht bei allen Modellen ausschalten) B = Abblendlicht ein C = Fernlicht ein

Mit dem Taster

1 wird das Horn betätigt.

Der rote Kurzschlußtaster

2 dient zum Abstellen des Motors. Taster

gedrückt halten, bis der Motor stillsteht.

Lichtschalter (EXC USA)

Bei diesem Modell wird der Scheinwerfer mit dem Zugschalter

eingeschaltet.

Blinkerschalter

Blinker links

Blinker rechts

Not-Aus-Taster, Startknopf (EXC)

Der rote Not-Aus-Taster 4 befindet sich neben dem Gasdrehgriff. Zum Abstellen des Motors Taster drücken, bis der Motor stillsteht.

Durch Drücken des schwarzen Startknopfes

5 wird der E-Starter

betätigt.



ACHTUNG



BERPRÜFEN S

IE IMMER OB DAS GETRIEBE AUF LEERLAUF GESCHALTET IST, BEVOR SIE

DEN

STARTKNOPF BETÄTIGEN. IST WÄHREND DES STARTENS EIN GANG EINGELEGT,

BEWEGT SICH DAS MOTORRAD NACH VORNE.

Not-Aus-Schalter, Startknopf (EXC Australien)

Der rote Not-Aus-Schalter 6 befindet sich neben dem Gasdrehgriff.

In dieser Stellung funktioniert der E-Starter und der Motor springt an.

In dieser Stellung ist der E-Startstromkreis und der Zündstromkreis unterbrochen. Der E-Starter kann nicht betätigt werden und der Motor springt auch mit dem Kickstarter nicht an.

Durch Drücken des schwarzen Startknopfes

5 wird der E-Starter

betätigt.



ACHTUNG



BERPRÜFEN SIE IMMER OB DAS GETRIEBE AUF LEERLAUF GESCHALTET IST, BEVOR SIE

DEN

STARTKNOPF BETÄTIGEN. IST WÄHREND DES STARTENS EIN GANG EINGELEGT,

BEWEGT SICH DAS MOTORRAD NACH VORNE.

Page 9

DEUTSCH

Tankverschluß

Öffnen: Tankverschluß gegen den Uhrzeigersinn drehen. Schließen: Tankverschluß aufsetzen und im Uhrzeigersinn festschrauben.

Tankentlüftungsschlauch

1 knickfrei verlegen.

Kraftstoff

Der Racing Motor benötigt Superkraftstoff mit mindestens 95 Oktan.

VORSICHT

ERWENDEN SIE VERBLEITEN ODER UNVERBLEITEN SUPERKRAFTSTOFF MIT

95 OKTAN.

EINESFALLS KRAFTSTOFFE MIT WENIGER ALS 95 OKTAN VERWENDEN, DIESE KÖNNEN

MOTORSCHÄDEN VERURSACHEN.



ACHTUNG



BENZIN IST LEICHT ENTFLAMMBAR UND GIFTIG. BEIM HANTIEREN MIT BENZIN IST ÄUSSER-

STE VORSICHT GEBOTEN. TANKEN SIE IHR MOTORRAD NICHT IN DER NÄHE VON OFFENEN

LAMMEN BZW. BRENNENDEN ZIGARETTEN AUF. STELLEN SIE ZUM AUFTANKEN

IMMER DEN

MOTOR AB. ACHTEN SIE DARAUF, DASS SIE KEIN BENZIN AUF MOTOR

ODER

AUSPUFFROHR VERSCHÜTTEN, SOLANGE DIE MASCHINE HEISS IST. VERSCHÜTTETES

BENZIN SOFORT AUFWISCHEN. WURDE BENZIN VERSCHLUCKT ODER IST ES IN DIE AUGEN

GESPRITZT

, IST SOFORT EIN ARZT AUFZUSUCHEN.

Kraftstoff dehnt sich bei Erwärmung aus. Füllen Sie daher den Tank nicht bis zum oberen Rand (siehe Skizze).

Kraftstoffhahn

OFF In dieser Stellung ist der Kraftstoffhahn geschlossen. Es kann kein

Kraftstoff zum Vergaser fließen.

ON Bei Betrieb des Motorrades ist der Drehgriff in Stellung ON zu brin-

gen. Nun kann Kraftstoff zum Vergaser fließen, In dieser Stellung entleert sich der Tank bis auf die Reserve.

RES Die Reserve wird erst dann verbraucht, wenn der Drehgriff in Stellung

RES gebracht wird. Tanken Sie so bald als möglich Kraftstoff nach und vergessen Sie nicht den Drehgriff wieder in Stellung ON zu drehen, damit Sie auch das nächste mal die Reserve zu Verfügung haben.

Reserve MXC...........................ca. 3 Liter

Reserve EXC.............................ca. 1 Liter

VORSICHT

IRD DAS FAHRZEUG ABGESTELLT, IST DER KRAFTSTOFFHAHN IMMER ZU SCHLIESSEN.

IRD DIESER NICHT GESCHLOSSEN, KANN MÖGLICHERWEISE DER VERGASER ÜBERLAUFEN

UND

KRAFTSTOFF IN DEN MOTOR GELANGEN.

35 mm

ON RESOFF

MXC EXC

Page 10

DEUTSCH

Choke

Wenn man den Chokeknopf 1 bis zum Anschlag herauszieht, wird im Vergaser eine Bohrung freigegeben, über die der Motor zusätzlich Kraftstoff ansaugen kann. Dadurch ergibt sich ein „fettes“ Kraftstoff-Luftgemisch, wie es zum Kaltstart benötigt wird. Zum Ausschalten des Chokes, drücken Sie den Chokeknopf in seine Grundstellung nach innen.

Schalthebel

Der Schalthebel ist am Motor links montiert. Die Lage der Gänge ist aus der Abbildung ersichtlich. Die Neutral- oder Leerlaufstellung befindet sich zwischen dem 1. und 2. Gang.

Kickstarter

Der Kickstarter ist am Motor rechts angebracht. Der Oberteil ist schwenkbar.



ACHTUNG



–ZIEHEN SIE ZUM STARTEN DES MOTORS IMMER FESTE MOTORRADSTIEFEL AN, UM

ERLETZUNGEN ZU VERMEIDEN

. SIE KÖNNTEN VOM

KICKSTARTER ABRUTSCHEN ODER

DER

MOTOR KANN ZURÜCKSCHLAGEN UND IHREN FUSS MIT GROSSER WUCHT NACH

OBEN SCHLEUDERN

–KICKSTARTER IMMER KRAFTVOLL ÜBER DEN VOLLEN

WEG DURCHTRETEN UND DABEI

KEINESFALLS

GAS GEBEN. KICKSTARTEN MIT ZU WENIG SCHWUNG UND EIN GEÖFFNE-

TER GASDREHGRIFF ERHÖHEN DIE RÜCKSCHLAGGEFAHR.

Fußbremshebel

Der Fußbremshebel befindet sich vor der rechten Fußraste. Die Grundstellung kann Ihrer Sitzposition entsprechend angepaßt werden (siehe Wartungsarbeiten).



ACHTUNG



WENN SICH DER WIDERSTAND AM HANDBREMSHEBEL BZW. FUSSBREMSHEBEL SCHWAM-

MIG ANFÜHLT

IST AM BREMSSYSTEM ETWAS NICHT IN ORDNUNG. LASSEN SIE DAS

BREMSSYSTEM IN EINER KTM-FACHWERKSTÄTTE ÜBERPRÜFEN, BEVOR SIE MIT DEM MOTORRAD FAHREN.

Druckstufendämpfung der Gabel

Die hydraulische Druckstufendämpfung bestimmt das Verhalten beim Einfedern der Gabel. Der Dämpfungsgrad der Druckstufe kann mit den Einstellschrauben

2 am

unteren Ende der Gabelbeine verstellt werden. Drehen im Uhrzeigersinn erhöht die Dämpfung, drehen gegen den Uhrzeigersinn verringert die Dämpfung beim Einfedern.

STANDARD-EINSTELLUNG: – Einstellschrauben bis zum Anschlag im Uhrzeigersinn drehen – dem Gabeltyp entsprechende Anzahl von Klicks gegen den Uhrzeigersinn

zurückdrehen.

WP 0518V705 . . . . . . . . 14 Klicks (SX)

WP 0518V706 . . . . . . . . 14 Klicks (EXC/MXC)

2,3,4 (5,6)

Page 11

DEUTSCH

Zugstufendämpfung der Gabel

Die hydraulische Zugstufendämpfung bestimmt das Verhalten beim Ausfedern der Gabel. Der Dämpfungsgrad der Zugstufe kann mit den Einstellschrauben

1 ver-

stellt werden. Drehen im Uhrzeigersinn erhöht die Dämpfung, drehen gegen den Uhrzeigersinn verringert die Dämpfung beim Ausfedern.

STANDARD-EINSTELLUNG: – Einstellschrauben bis zum Anschlag im Uhrzeigersinn drehen – dem Gabeltyp entsprechende Anzahl von Klicks gegen den Uhrzeigersinn

zurückdrehen.

WP 0518V705 . . . . . . . . 12 Klicks (SX)

WP 0518V706 . . . . . . . . 12 Klicks (EXC/MXC)

Druckstufendämpfung des Federbeines

Der Dämpfungsgrad der Druckstufe kann mit dem Drehknopf 2 verstellt werden. Je höher die Zahl, desto höher die Dämpfung. STANDARDEINSTELLUNG:

WP 1218V732 . . . . . . . . . 5 Klicks (SX)

WP 1218V733 . . . . . . . . . 5 Klicks (EXC/MXC)



ACHTUNG



IE DÄMPFEREINHEIT DES FEDERBEINES IST MIT HOCHVERDICHTETEM STICKSTOFF

GEFÜLLT

. VERSUCHEN SIE NIE DAS FEDERBEIN ZU ZERLEGEN ODER WARTUNGSARBEITEN

SELBST DURCHZUFÜHREN

, SCHWERE VERLETZUNGEN KÖNNTEN DIE FOLGE SEIN.

Zugstufendämpfung des Federbeines

Der Dämpfungsgrad der Zugstufe kann mit der Einstellschraube 3 (REB) verstellt werden. Drehen nach rechts erhöht die Dämpfung, Drehen nach links veringert die Dämpfung beim Ausfedern. STANDARDEINSTELLUNG: – Einstellschraube bis zum Anschlag im Uhrzeigersinn drehen – dem Federbeintyp entsprechende Anzahl von Klicks gegen den Uhrzei-

gersinn zurückdrehen.

WP 1218V732 . . . . . . . . 25 Klicks (SX)

WP 1218V732 . . . . . . . . 25 Klicks (EXC/MXC)

Lenkungsschloß

Mit dem am Steuerkopf angebrachten Schloß ist die Lenkung versperrbar. Zum Versperren Lenkung ganz nach rechts einschlagen, Schlüssel anstecken, nach links drehen, eindrücken, nach rechts drehen und abziehen.

VORSICHT

ASSEN SIE DEN SCHLÜSSEL NIE IM ABSPERRSCHLOSS STECKEN. WENN SIE DIE LENKUNG

NACH LINKS EINSCHLAGEN KANN DER

SCHLÜSSEL BESCHÄDIGT WERDEN.

Seitenständer

Seitenständer mit dem Fuß auf den Boden drücken und mit dem Motorrad belasten. Achten Sie auf festen Untergrund und sicheren Stand. Wenn Sie mit dem Motorrad im Gelände fahren, kann der hochgeklappte Seitenständer zusätzlich mit dem Gummiband

4 gesichert werden.

VORSICHT

–D

ER SEITENSTÄNDER IST NUR FÜR DAS GEWICHT DES MOTORRADES AUSGELEGT.

ENN SIE SICH AUF DAS MOTORRAD SETZEN UND DADURCH DEN SEITENSTÄNDER

ZUSÄTZLICH BELASTEN

, KANN DER SEITENSTÄNDER BZW. DER RAHMEN BESCHÄDIGT

WERDEN UND DAS

MOTORRAD KANN UMFALLEN.

–K

ONTROLLIEREN SIE IMMER BEVOR SIE LOSFAHREN, OB DER SEITENSTÄNDER BIS ZUM

ANSCHLAG NACH OBEN GESCHWENKT IST. WENN DER STÄNDER AM BODEN STREIFT

KANN DAS

MOTORRAD AUSSER KONTROLLE GERATEN.

Page 12

DEUTSCH

FAHRANLEITUNG



ACHTUNG



–DIE SX-MODELLE SIND FÜR DEN BETRIEB AUF ÖFFENTLICHEN STRAS-

SEN UND

UTOBAHNEN NICHT ZUGELASSEN.

–B

EDENKEN SIE BEI FAHRTEN MIT IHREM MOTORRAD, DASS SICH

ANDERE

MENSCHEN DURCH ÜBERMÄSSIGEN LÄRM BELÄSTIGT FÜHLEN.

Hinweise zur ersten Inbetriebnahme

– Vergewissern Sie sich, daß die Arbeiten der „FAHRBEREIT-

STELLUNG“ (siehe Kundendienstheft) von Ihrem KTM Fachhändler durchgeführt wurden.

– Lesen Sie vor der ersten Fahrt die gesamte Bedienungsanlei-

tung aufmerksam durch. – Machen Sie sich mit den Bedienungsorganen vertraut. – Stellen Sie den Kupplungshebel, den Handbremshebel und

den Fußbremshebel in die für Sie angenehmste Stellung. – Gewöhnen Sie sich auf einem leeren Parkplatz oder im

leichten Gelände an das Handling des Motorrades, bevor Sie

eine größere Ausfahrt machen. Versuchen Sie auch einmal

möglichst langsam und im Stehen zu fahren, um mehr

Gefühl für das Motorrad zu bekommen. – Machen Sie keine Geländefahrten, die Ihre Fähigkeiten und

Erfahrung überfordern. – Halten Sie während der Fahrt den Lenker mit beiden Hän-

den fest und lassen Sie die Füße auf den Fußrastern. – Nehmen Sie den Fuß vom Bremshebel wenn Sie nicht brem-

sen wollen. Wird der Fußbremshebel nicht freigegeben,

schleifen die Bremsklötze ununterbrochen und die Bremse

wird überhitzt. – Nehmen Sie keine Veränderungen am Motorrad vor und

verwenden Sie immer „Original KTM Ersatzteile”. Ersatzteile

von anderen Herstellern können die Sicherheit des Motorra-

des beeinträchtigen. – Motorräder reagieren empfindlich auf Veränderung der

Gewichtsverteilung. Wenn Sie Gepäck mitnehmen, befesti-

gen Sie es möglichst nahe an der Fahrzeugmitte und vertei-

len Sie das Gewicht gleichmäßig auf Vorderrad und Hinter-

rad. Überschreiten Sie keinesfalls das höchstzulässige

Gesamtgewicht und die Achslasten. Das höchstzulässige

Gesamtgewicht ergibt sich aus folgenden Gewichten:

– Motorrad betriebsbereit und vollgetankt

– Gepäck

– Fahrer mit Schutzkleidung und Helm. – Beachten Sie die Einfahrvorschriften

Einfahren der Racing Modelle

Auch noch so fein bearbeitete Flächen an den Motorteilen haben rauhere Oberflächen als Teile, die schon längere Zeit aufeinander gleiten. Jeder Motor muß daher einlaufen. Aus diesem Grund darf der Motor während der ersten 3 Betriebstunden bis maximal 50% seiner Leistung beansprucht werden. Außerdem darf die Motordrehzahl 7000/min nicht überschreiten. Vermeiden Sie Vollgasfahrten! In den nächsten 12 Betriebstunden darf der Motor bis maximal 75% seiner Leistung beansprucht werden. Fahren Sie das Motorrad unter verschiedenen Einsatzbedingungen (Straße, leichtes Gelände).

VORSICHT

IE 400/520 SX/MXC/EXC RACING MODELLE SIND KOMPROMIS-

SLOS FÜR DEN OFFROAD-WETTBEWERB ENTWICKELT. OBWOHL DIE EXC-

MODELLE HOMOLOGIERT SIND, EMPFIEHLT SICH EIN EINSATZ IM STRAS-

SENBEREICH NUR SEHR BEDINGT. VERMEIDEN SIE LANGE VOLLASTFAHRTEN AUF DER

STRASSE.

Überprüfungen vor jeder Inbetriebnahme

Beim Betrieb muß das Motorrad in technisch einwandfreiem Zustand sein. Im Interesse der Fahrsicherheit sollten Sie sich zur Gewohnheit machen, am Motorrad vor jeder Inbetriebnahme eine allgemeine Überprüfung vorzunehmen.

Folgende Kontrollen sollten dabei durchgeführt werden: 1 MOTORÖLSTAND KONTROLLIEREN

Zu wenig Motoröl führt zu vorzeitigem Verschleiß und in weiterer Folge zum Motorschaden.

2 KRAFTSTOFF

Kraftstoffmenge im Tank prüfen und beim Schließen des Tankverschlußes den Tankbelüftungsschlauch knickfrei verlegen.

3 KETTE

Eine lockere Kette kann von den Kettenrädern fallen, eine stark abgenützte Kette kann reißen und mit einer ungeschmierten Kette tritt unnötiger Verschleiß an Kette und Kettenräder auf. Ist die Kette zu stark gespannt, werden die Komponenten der Sekundär-Kraftübertragung (Kette, Lager von Getriebe und Hinterrad) zusätzlich belastet. Neben vorzeitigem Verschleiß kann im Extremfall die Kette reißen oder die Abtriebswelle des Getriebes brechen.

4 REIFEN

Reifen auf Beschädigungen prüfen. Reifen mit einem Schnitt oder einer Beule müssen erneuert werden. Die Profiltiefe muß den gesetzlichen Bestimmungen entsprechen. Der Luftdruck ist ebenfalls zu prüfen. Wenig Profil und falscher Luftdruck verschlechtern das Fahrverhalten.

5 BREMSEN

Funktion prüfen, Bremsflüssigkeitsstand im Vorratsbehälter prüfen. Die Vorratsbehälter sind so dimensioniert, daß auch bei abgenützten Bremsklötzen kein Nachfüllen erforderlich ist. Fällt der Bremsflüssigkeitsstand unter den Minimalwert, deutet dies auf Undichtheiten im Bremssystem bzw. total abgenützte Bremsklötze hin. Lassen Sie das Bremssystem in einer KTM-Fachwerkstätte überprüfen, da mit einem Bremsversagen zu rechnen ist. Der Zustand der Bremsschläuche und die Bremsbelagstärke müssen ebenfalls kontrolliert werden. Leerweg an Handbremshebel und Fußbremshebel kontrollieren

6 SEILZÜGE

Einstellung und Leichtgängigkeit aller Seilzüge prüfen.

7 KÜHLFLÜSSIGKEIT

Kühlflüssigkeitsstand bei kaltem Motor prüfen.

8 ELEKTRISCHE ANLAGE

Scheinwerfer, Schlußlicht, Bremslicht, Blinker, Kontrollampen und Horn bei laufendem Motor auf Funktion prüfen.

9 GEPÄCK

Falls Sie Gepäck mitführen, ist die Befestigung zu prüfen.



ACHTUNG



–ZIEHEN SIE SICH FÜR DIE FAHRT ENTSPRECHEND AN. CLEVERE KTM-

AHRER TRAGEN STETS EINEN HELM, STIEFEL, HANDSCHUHE UND EINE

JACKE, EGAL OB ES SICH UM EINE TAGESREISE ODER NUR UM EINE

KURZE

AUSFAHRT HANDELT. DIE SCHUTZKLEIDUNG SOLLTE AUFFÄLLIG

SEIN

, DAMIT SIE SCHON FRÜH VON ANDEREN VERKEHRSTEILNEHMERN

GESEHEN WERDEN

–S

CHALTEN SIE AUF IHREN FAHRTEN IMMER DAS LICHT EIN, DAMIT SIE

VON DEN ANDEREN

VERKEHRSTEILNEHMERN FRÜH GESEHEN WERDEN.

–F

AHREN SIE NICHT NACH ALKOHOLKONSUM.

–V

ERWENDEN SIE NUR ZUBEHÖRTEILE, DIE VON KTM FREIGEGEBEN

SIND

. FRONTVERKLEIDUNGEN KÖNNEN ZUM BEISPIEL BEI HOHEN

GESCHWINDIGKEITEN DAS FAHRVERHALTEN DES MOTORRADES NEGA-

TIV BEEINFLUSSEN. KOFFER, ZUSATZTANKS USW. KÖNNEN SICH DURCH DIE GEÄNDERTE

GEWICHTSVERTEILUNG EBENFALLS NEGATIV AUF DAS

FAHRVERHALTEN AUSWIRKEN.

–V

ORDER- UND HINTERRAD DÜRFEN NUR MIT REIFEN GLEICHARTIGER

PROFILGESTALTUNG BEREIFT SEIN.

–

DIER

ACINGMODELLE SIND NUR FÜR

1 P

ERSON KONSTRUIERT UND

AUSGELEGT

. EINB

EIFAHRER DARF NICHT MITGENOMMEN WERDEN

Page 13

DEUTSCH

Startvorgang bei kaltem Motor

1 Kraftstoffhahn öffnen 1 2 Motorrad vom Ständer nehmen 3 Getriebe auf Leerlauf schalten 4 Kaltstarthilfe (Choke)

2 betätigen

5 KEIN Gas geben und Kickstarter über den VOLLEN Weg kraftvoll

durchtreten bzw. den E-Starter betätigen.



ACHTUNG



–ZIEHEN SIE ZUM STARTEN DES MOTORS IMMER FESTE MOTORRADSTIEFEL AN, UM

VERLETZUNGEN ZU VERMEIDEN. SIE KÖNNTEN VOM KICKSTARTER ABRUTSCHEN ODER

DER

MOTOR KANN ZURÜCKSCHLAGEN UND IHREN FUSS MIT GROSSER WUCHT NACH

OBEN SCHLEUDERN

–K

ICKSTARTER IMMER KRAFTVOLL ÜBER DEN VOLLEN WEG DURCHTRETEN UND DABEI

KEINESFALLS

GAS GEBEN

. KICKSTARTEN MIT ZU WENIG SCHWUNG UND EIN GEÖFFNE-

TER GASDREHGRIFF ERHÖHT DIE RÜCKSCHLAGGEFAHR.

–S

TARTEN

SIE DEN MOTOR NICHT IN EINEM GESCHLOSSENEN

RAUM UND LASSEN

SIE

IHN DORT AUCH NICHT LAUFEN

. AUSPUFFGASE SIND GIFTIG UND KÖNNEN ZU

BEWUSSTLOSIGKEIT ODER ZUM

TODE FÜHREN. SORGEN SIE BEIM

BETRIEB DES

MOTORS STETS FÜR AUSREICHENDE

BELÜFTUNG.

VORSICHT

–M

AXIMAL 5 SEKUNDEN UNUNTERBROCHEN STARTEN. BIS ZUM NÄCHSTEN STARTVER-

SUCH MINDESTENS 5 SEKUNDEN WARTEN.

–DREHEN SIE DEN KALTEN MOTOR NICHT HOCH. DABEI KANN ES ZUM MOTORSCHA-

DEN KOMMEN, WEIL SICH DER KOLBEN SCHNELLER ERWÄRMT UND DADURCH AUS- DEHNT ALS DER WASSERGEKÜHLTE ZYLINDER. MOTOR IMMER VORHER WARMLAUFEN LASSEN BZW

. MIT GERINGER BELASTUNG WARMFAHREN.

Startvorgang bei warmem Motor

1 Kraftstoffhahn öffnen 1 2 Motorrad vom Ständer nehmen 3 Getriebe auf Leerlauf schalten 4 KEIN Gas geben und Kickstarter über den VOLLEN Weg kraftvoll

durchtreten bzw. den E-Starter betätigen.

Abhilfe bei „abgesoffenem” Motor

Bei einem Sturz kann unter Umständen mehr Kraftstoff als nötig in den Motor gelangen. Um den Motor „freizupumpen“, Handdekompressorhebel ziehen, Vollgas geben, Kickstarter 5 – 10 mal betätigen bzw. 2 mal 5 Sekunden den E-Starter betätigen. Danach Motor wie oben beschrieben starten. Springt der Motor nicht an, Zündkerze herausschrauben und trocknen.

HINWEIS: Der Vergaser hat eine Beschleunigerpumpe. Jedesmal wenn Sie Gas geben, wird Kraftstoff in den Ansaugkanal gespritzt. Achten Sie beim Starten darauf, daß Sie nur einmal Vollgas geben.

Anfahren

Kupplungshebel ziehen, 1. Gang einlegen, Kupplungshebel langsam freigeben und gleichzeitig Gas geben.



ACHTUNG



–K

ONTROLLIEREN SIE BEVOR SIE LOSFAHREN IMMER, OB DER SEITENSTÄNDER BIS ZUM

ANSCHLAG NACH OBEN GESCHWENKT IST. WENN DER STÄNDER AM BODEN STREIFT,

KANN DAS MOTORRAD AUSSER KONTROLLE GERATEN.

–S

CHALTEN SIE AUF IHREN FAHRTEN IMMER DAS LICHT EIN, DAMIT SIE VON DEN

ANDEREN

ERKEHRSTEILNEHMERN FRÜH GESEHEN WERDEN.

Schalten, Fahren

Der 1. Gang, mit dem Sie jetzt fahren, stellt den Anfahr- oder Berggang dar. Wenn die Verhältnisse (Verkehr, Steigung) es erlauben, können Sie in höhere Gänge schalten. Dazu Gas wegnehmen, gleichzeitig Kupplungshebel ziehen, nächsten Gang einlegen, Kupplungshebel freigeben und Gas geben. Wurde der Choke betätigt, ist dieser nach dem Erwärmen des Motors abzustellen. Nach dem Erreichen der Höchstgeschwindigkeit durch volles Aufdrehen des Gasdrehgriffes, diesen auf

/4Gas zurückdrehen; die Geschwindigkeit verrin-

gert sich kaum, der Kraftstoffverbrauch geht jedoch stark zurück.

Page 14

DEUTSCH

Geben Sie immer nur so viel Gas wie der Motor gerade verarbeiten kann - brüskes Aufreißen des Gasdrehgriffes erhöht den Verbrauch. Zum Zurückschalten Motorrad nötigenfalls abbremsen und gleichzeitig Gas wegnehmen. Kupplungshebel ziehen und niedrigeren Gang einlegen, Kupplungshebel langsam freigeben und Gas geben bzw. nochmals schalten.

HINWEIS D

IE 400/520 SX/MXC/EXC RACING MODELLE SIND KOMPROMIS-

SLOS FÜR OFFROAD-WETTBEWERBSFAHRTEN AUSGELEGT. ES IST DAHER KEIN

KÜHLERLÜFTER VORHANDEN UND DIE GRÖSSE DER KÜHLER IST AUF

OPTIMALE

ERGONOMIE AUSGELEGT.

M NORMALEN WETTBEWERB IST DAS KÜHLSYSTEM AUSREICHEND.

ALLS SIE IHR MOTORRAD UNTER ANDEREN BEDINGUNGEN VERWENDEN,

BEACHTEN SIE BITTE FOLGENDES

–D

IE MXC/EXC R

ACING MODELLE LASSEN SICH JEDERZEIT PER E-

TARTER WIEDER IN GANG SETZEN. STELLEN SIE DAHER DEN MOTOR

, WENN LÄNGERER

BETRIEB (MEHR ALS 2 MINUTEN)

IM LEERLAUF

ODER IM

STAND BEVORSTEHT

–V

ERMEIDEN S

IE OFTMALIGES UND LÄNGERES SCHLEIFEN DER K

UPP-

LUNG. DIESES ERHITZT DAS MOTORÖL UND DAMIT DEN MOTOR UND DAS

KÜHLSYSTEM. FAHREN SIE DAHER BESSER MIT NIEDRIGER DREH-

ZAHL (4-TAKT FAHRSTIL - LASSEN SIE DEN MOTOR ZIEHEN) ANSTATT MIT HOHER

DREHZAHL UND SCHLEIFENDER KUPPLUNG (2-TAKT

FAHRSTIL).



ACHTUNG



–

EFOLGENSIE DIEVERKEHRSVORSCHRIFTEN, FAHRENSIE DEFENSIV UND

VORAUSSCHAUEND UM

EFAHREN MÖGLICHST FRÜH ZU ERKENNEN

–P

ASSEN SIE DIE FAHRTGESCHWINDIGKEIT DEN VERHÄLTNISSEN UND

IHREM

FAHRKÖNNEN AN

–FAHREN SIE VORSICHTIG AUF UNBEKANNTEN STRASSEN BZW. IN UNBE-

KANNTEM

GELÄNDE.

–I

M GELÄNDE SOLLTEN SIE STETS MIT EINEM FREUND AUF EINEM ZWEI-

TEN MOTORRAD UNTERWEGS SEIN, DAMIT SIE SICH IM FALLE VON

CHWIERIGKEITEN GEGENSEITIG HELFEN KÖNNEN.

–E

RNEUERN SIE DAS HELMVISIER BZW. DAS BRILLENGLAS RECHTZEITIG.

EI GEGENLICHT IST MAN MIT ZERKRATZTEM VISIER ODER ZERKRATZ-

TER

BRILLE PRAKTISCH BLIND.

–N

ACH EINEM STURZ IST DAS MOTORRAD WIE VOR JEDER INBETRIEB-

NAHME ZU ÜBERPRÜFEN.

–EIN VERBOGENER LENKER IST IMMER ZU ERNEUERN. KEINESFALLS DEN

ENKER RICHTEN,

ER VERLIERT DADURCH SEINE

SATABILITÄT.

VORSICHT

–H

OHE D

REHZAHLEN BEI KALTEM MOTOR WIRKEN SICH NEGATIV AUF

SEINE

LEBENSDAUER AUS. SIE FAHREN DEN MOTOR AM BESTEN IM

MITTLEREN

DREHZAHLBEREICH EINIGE KILOMETER WARM, ERST DANN

SOLLTE DER

MOTOR VOLL BELASTET WERDEN. DER MOTOR HAT SEINE

BETRIEBSTEMPERATUR ERREICHT

, SOBALD DIE KÜHLER WARM WERDEN.

–SCHALTEN

SIE NIE VON VOLLGAS IN EINEN KLEINEREN GANG. DER MOTOR WIRD DABEI ÜBERDREHT UND KANN BESCHÄDIGT WERDEN. A

USSERDEM KANN DURCH DAS BLOCKIEREN DES HINTERRADES DAS

OTORRAD LEICHT AUSSER KONTROLLE GERATEN.

–

BEIA

UFTRETEN VON ABNORMALENVIBRATIONEN WÄHREND DES

ETRIEBES

, M

OTORBEFESTIGUNGSSCHRAUBEN AUF FESTENSITZ PRÜFEN

–T

RETEN WÄHREND DER FAHRT BETRIEBSUNÜBLICHE GERÄUSCHE AUF,

IST SOFORT ANZUHALTEN, DER MOTOR ABZUSTELLEN UND MIT EINER

KTM-FACHWERKSTÄTTE KONTAKT AUFZUNEHMEN.

–N

EHMEN SIE IHR MOTORRAD NIE OHNE LUFTFILTER IN BETRIEB,

SONST KANN STAUB UND SCHMUTZ IN DEN MOTOR GELANGEN UND ZU ERHÖHTEM

VERSCHLEISS FÜHREN.

Abbremsen

Gas wegnehmen und mit Hand- und Fußbremse gleichzeitig bremsen. Auf sandigem, regennaßem oder schlüpfrigem Untergrund soll vorwiegend die Hinterradbremse betätigt werden. Bremsen Sie stets mit Gefühl, blockierende Räder führen zum Schleudern oder zum Sturz. Schalten Sie dabei auch das Getriebe, der Geschwindigkeit entsprechend, in kleinere Gänge. Nützen Sie bei langen Talfahrten die Bremswirkung des Motors. Schalten Sie dazu das Getriebe 1 oder 2 Gänge zurück,

überdrehen Sie jedoch den Motor nicht. So brauchen sie wesentlich weniger zu bremsen und die Bremsen werden nicht überhitzt.



ACHTUNG



–B

EI R

EGEN, NACH DEM WASCHEN DES MOTORRADES, NACH WAS-

SERDURCHFAHRTEN ODER BEI FAHRTEN IN NASSEM GELÄNDE, KANN DURCH FEUCHTE BZW

. VERSCHMUTZTE BREMSSCHEIBEN DIE BREMS-

WIRKUNG VERZÖGERT EINSETZEN. D

IE BREMSEN MÜSSEN TROCKEN-

BZW. SAUBERGEBREMST WERDEN.

–B

EI FAHRTEN AUF SALZGESTREUTEN ODER VERSCHMUTZTEN STRASSEN

KANN DIE

BREMSWIRKUNG EBENFALLS VERZÖGERT EINSETZEN

. DIE

BREMSEN MÜSSEN ERST SAUBERGEBREMST WERDEN.

–B

EI VERSCHMUTZTEN BREMSSCHEIBEN TRITT ERHÖHTER VERSCHLEISS

BREMSKLÖTZEN UND BREMSCHEIBEN AUF.

–B

EIM BREMSEN ERHITZEN SICH BREMSSCHEIBE

, BREMSKLÖTZE, BREMS-

SATTEL UND

BREMSFLÜSSIGKEIT. JE HEISSER DIESE TEILE WERDEN,

DESTO SCHWÄCHER IST DIE

BREMSWIRKUNG. IM E

XTREMFALL KANN

DANN DAS KOMPLETTE

BREMSSYSTEM AUSFALLEN.

Anhalten und Parken

Motorrad abbremsen und Getriebe auf Leerlauf schalten. Zum Abstellen des Motors bei Leerlaufdrehzahl des Motors Kurzschlußtaster oder Not-Aus-Taster drücken, bis der Motor stillsteht. Kraftstoffhahn schließen, Motorrad auf festem Untergrund parken absperren.



ACHTUNG



–L

ASSEN SIE DAS MOTORRAD NIE UNBEAUFSICHTIGT SOLANGE DER

MOTOR LÄUFT.

–M

OTORRÄDER PRODUZIEREN BEI BETRIEB SEHR VIEL WÄRME. DER

OTOR, DIE

KÜHLER, DIE

AUSPUFFANLAGE, DIE BREMSSCHEIBEN

SOWIE DIE

STOSSDÄMPFER KÖNNEN SEHR HEISS WERDEN. BERÜHREN

SIE DIESE TEILE NACH INBETRIEBNAHME DES MOTORRADES NICHT UND

ACHTEN

SIE DARAUF

, DASS SIE

IHRE MASCHINE AN EINEM ORT

ABSTELLEN

, WO NICHT DIE WAHRSCHEINLICHKEIT BESTEHT, DASS

FUSSGÄNGER SIE BERÜHREN UND SICH DABEI VERBRENNEN.

VORSICHT

–S

TELLEN SIE DEN MOTOR NICHT MIT DEM HANDDEKOMPRESSORHEBEL

. VERWENDEN SIE DAZU DEN KURZSCHLUSSTASTER ODER DEN NOT-

AUS-TASTER.

–W

IRD DAS FAHRZEUG ABGESTELLT, IST DER KRAFTSTOFFHAHN ZU

SCHLIESSEN

. WIRD DIESER NICHT GESCHLOSSEN, KANN EVENTUELL DER

VERGASER ÜBERLAUFEN UND KRAFTSTOFF IN DEN MOTOR GELANGEN.

–P

ARKEN SIE DAS MOTORRAD NIE AN STELLEN, AN WELCHEN FEUERGE-

FAHR DURCH TROCKENES GRAS ODER ANDERE LEICHT BRENNBARE

MATERIALIEN BESTEHT.

HINWEIS ZUM SEITENSTÄNDER: Seitenständer mit dem Fuß bis zum Anschlag nach vorne schwenken und Motorrad zur Seite neigen. Achten Sie auf festen Untergrund und sicheren Stand.

VORSICHT

ER SEITENSTÄNDER IST NUR FÜR DAS GEWICHT DES MOTORRADES AUS-

GELEGT. WENN SIE SICH AUF DAS MOTORRAD SETZEN UND DADURCH DEN

SEITENSTÄNDER ZUSÄTZLICH BELASTEN, KANN DER SEITENSTÄNDER

BZW

. DER RAHMEN BESCHÄDIGT WERDEN UND DAS MOTORRAD KANN

UMFALLEN

Page 15

DEUTSCH

Page 16

DEUTSCH

SCHMIER- UND WARTUNGSTABELLE

1. Service

nach

3 Stunden

oder

20 l Kraftstoff

nach / alle

15 Stunden

oder

100 l Kraftstoff

BEI SPORTEINSATZ IST DER 15 STUNDEN SERVICE NACH JEDEM RENNEN DURCHZUFÜHREN!

IELAUFLEISTUNG FÜR DIEINSPEKTIONSINTERVALLE SOLLTE KEINESFALLS UM MEHR ALS

2 S

TUNDEN BZW

. 15 L

ITERKRAFTSTOFF ÜBERSCHRITTEN WERDEN

ARTUNGSARBEITEN DER

KTM-F

ACHWERKSTÄTTE ERSETZEN NICHT DIEKONTROLL- UNDPFLEGEARBEITEN DESFAHRERS

Ein gewaschenes Fahrzeug ermöglicht kürzere Inspektionen und spart Geld!

Motoröl, kurzen und langen Ölfilter wechseln ●● Ölsiebe und Magnet der Ablaßschraube reinigen ●● Ölleitungen auf Beschädigung und knickfreie Verlegung prüfen ●● Zündkerze erneuern (nach 30 Stunden) Ventilspiel kontrollieren und einstellen ●● Motorbefestigungsschrauben auf Festsitz prüfen ●● Vergasermanschetten auf Risse und Dichtheit prüfen ● Leerlaufeinstellung prüfen ●● Entlüftungsschläuche auf Beschädigung und knickfreie Verlegung prüfen ●● Kühlsystem auf Dichtheit, Frostschutz prüfen ●● Auspuffanlage auf Dichtheit sowie Aufhängung prüfen ● Seilzüge auf Beschädigung, Leichtgängigkeit und knickfreie Verlegung prüfen, sowie ●● einstellen und schmieren Ölstand im Geberzylinder der hydraulischen Kupplung prüfen ●● Luftfilter und -kasten reinigen ● Kabel auf Beschädigung und knickfreie Verlegung kontrollieren ● Scheinwerfereinstellung kontrollieren ● Elektrische Anlage auf Funktion prüfen (Abblend-/ Fernlicht, Bremslicht, ●● Blinker, Kontrollleuchten, Tachobeleuchtung, Signalhorn, Not-Aus-Taster / -Schalter) Bremsflüssigkeitsstand, Belagstärke, Bremsscheiben prüfen ●● Bremsleitungen auf Beschädigung und Dichtheit prüfen ●● Leichtgängigkeit, Leerweg von Hand-/Fußbremshebel prüfen/einstellen ●● Schrauben der Bremsanlage auf Festsitz prüfen ●● Federbein und Gabel auf Dichtheit und Funktion prüfen ●● Staubmanschetten reinigen ● Gabelbeine entlüften ● Schwingenlagerung prüfen ● Steuerkopflager prüfen/einstellen ●● Alle Fahrwerksschrauben auf Festsitz prüfen (Gabelbrücken, Gabelfaust, ●● Achsmuttern/-schrauben, Schwingenlagerung, Federbein) Speichenspannung und Felgenschlag prüfen ● Reifenzustand und Luftdruck kontrollieren ●● Kette, Kettenräder, -führungen auf Verschleiß, Festsitz und Spannung prüfen ●● Kette schmieren ●● Radlager auf Spiel prüfen ●●

WICHTIGE EMPFOHLENE WARTUNGSARBEITEN, DIE MIT GESONDERTEM ZUSATZAUFTRAG DURCHGEFÜHRT WERDEN KÖNNEN

Gabel vollständig warten ● Federbein vollständig warten ● Steuerkopflager und Dichtungselemente reinigen und fetten ● Vergaser reinigen und einstellen ● Glasfasergarn-Füllung des Auspuff-Enddämpfers erneuern ● Elektrische Kontakte und Schalter mit Kontaktspray behandeln ● Batterieanschlüsse mit Kontaktfett behandeln ● Öl der hydraulischen Kupplung wechseln ● Bremsflüssigkeit wechseln ●

RÄDER

FAHRWERK BREMSEN ANBAUTEILE

VERGASER

MOTOR

400/520 SX/MXC/EXC RACING

Mindestens

1x jährlich

Page 17

DEUTSCH

DURCHFÜHRUNG VON DRINGENDEN KONTROLL- UND PFLEGEARBEITEN DURCH DEN FAHRER

Ölstand kontrollieren ● Bremsflüssigkeitsstand kontrollieren ● Bremsbeläge auf Verschleiß prüfen ● Beleuchtungseinrichtung auf Funktion prüfen ● Signalhorn auf Funktion prüfen ● Seilzüge und Nippel schmieren und einstellen ● Gabelbeine regelmäßig entlüften ● Staubmanschetten regelmäßig abziehen und reinigen ● Kette reinigen und schmieren, Spannung überprüfen bzw. nach Bedarf ●● Luftfilter und Filterkasten reinigen ● Reifenluftdruck und Verschleiß kontrollieren ● Kühlflüssigkeitsstand kontrollieren ● Kraftstoffleitungen auf Undichtigkeiten prüfen ● Schwimmerkammer entleeren ● Leichtgängigkeit aller Bedienelemente prüfen ● Bremswirkung überprüfen ●● Blanke Metallteile (Brems- und Auspuffanlage ausgenommen) mit ● Korrosionsschutzmitteln auf Wachsbasis behandeln Zünd-/Lenkschloß und Lichtschalter mit Kontaktspray behandeln ● Alle Schrauben, Muttern und Schlauchklemmen regelmäßig auf Festsitz prüfen ●

Bei Gelände-

einsatz

Nach jeder

Reinigung

Vor jeder

Inbetriebnahme

EITERGEHENDE WARTUNGSVORSCHRIFTEN FÜR DEN

400/520 RACING MOTOR

USATZAUFTRAG FÜR DIE

KTM FACHWERKSTÄTTE)

Stunden

400 SX

400 MXC/EXC

520 SX

520 MXC/EXC

15 Kleiner Wartungskit – Kleiner Wartungskit –

30 Kleiner Wartungskit Kleiner Wartungskit Kleiner Wartungskit Kleiner Wartungskit

45 Großer Wartungskit – Großer Wartungskit –

60 Kleiner Wartungskit Großer Wartungskit Kleiner Wartungskit Großer Wartungskit

75 Kleiner Wartungskit – Kleiner Wartungskit –

90 Großer Wartungskit Kleiner Wartungskit Großer Wartungskit Kleiner Wartungskit

105 Kleiner Wartungskit – Kleiner Wartungskit –

120 Kleiner Wartungskit Großer Wartungskit Kleiner Wartungskit Großer Wartungskit

Page 18

DEUTSCH



ACHTUNG



ALLE WARTUNGS- UND EINSTELLARBEITEN, DIE MIT EINEM * GEKENNZEICHNET SIND, ERFORDERN FACHKENNTNISSE UND TECHNISCHES VERSTÄNDNIS. LASSEN SIE DIESE ARBEITEN, IM INTERESSE IHRER EIGENEN SICHERHEIT, IN EINER KTM FACHWERKSTÄTTE DURCHFÜHREN ! DORT WIRD IHR MOTORRAD VON SPEZIELL GESCHULTEN FACHKRÄFTEN OPTIMAL GEWARTET.

VORSICHT

–V

ERWENDEN SIE ZUM

REINIGEN DES

MOTORRADES MÖGLICHST KEINEN HOCHDRUCKREINIGER, DA SONST WASSER IN LAGER, VERGASER, ELEKTRISCHE

STECKVERBINDER USW. GELANGEN KANN.

–A

CHTEN SIE BEIM

TRANSPORT

IHRER KTM DARAUF, DASS DIESE MIT

SPANNBÄNDERN ODER ANDEREN MECHANISCHEN BEFESTIGUNGSVORRICHTUNGEN

AUFRECHTGEHALTEN WIRD UND DASS DER

BENZINHAHN AUF „OFF“ STEHT. SOLLTE DAS MOTORRAD UMKIPPEN, KANN BENZIN AUS DEM VERGASER

ODER DEM

BENZINTANK LAUFEN.

–V

ERWENDEN SIE ZUM

BEFESTIGEN DER

SPOILER AM TANK NUR DIE SPEZIALSCHRAUBEN MIT DER RICHTIGEN GEWINDELÄNGE VON KTM. WENN SIE

ANDERE

SCHRAUBEN VERWENDEN ODER LÄNGERE

SCHRAUBEN MONTIEREN KANN DER TANK UNDICHT WERDEN UND KRAFTSTOFF AUSFLIESSEN.

–V

ERWENDEN SIE BEI DEN MOTORBEFESTIGUNGSSCHRAUBEN KEINE ZAHNSCHEIBEN ODER FEDERRINGE, WEIL SICH DIESE IN DIE RAHMENTEILE EINARBEITEN

UND DAHER STÄNDIG LOCKER WERDEN

. VERWENDEN SIE SELBSTSICHERNDE MUTTERN.

–L

ASSEN SIE DAS MOTORRAD ABKÜHLEN, BEVOR SIE MIT DEN WARTUNGSARBEITEN BEGINNEN UM VERBRENNUNGEN ZU VERMEIDEN

–ÖLE, FETTE, FILTER, KRAFTSTOFFE, REINIGUNGSMITTEL USW. ORDNUNGSGEMÄSS ENTSORGEN. BEACHTEN SIE DIE ENTSPRECHENDEN VORSCHRIFTEN

IHRES LANDES.

–ALTÖL KEINESFALLS IN DIE

KANALISATION ODER IN DIE NATUR SCHÜTTEN. 1 LITER ÖL VERSCHMUTZT 1.000.000 LITER WASSER.

WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR

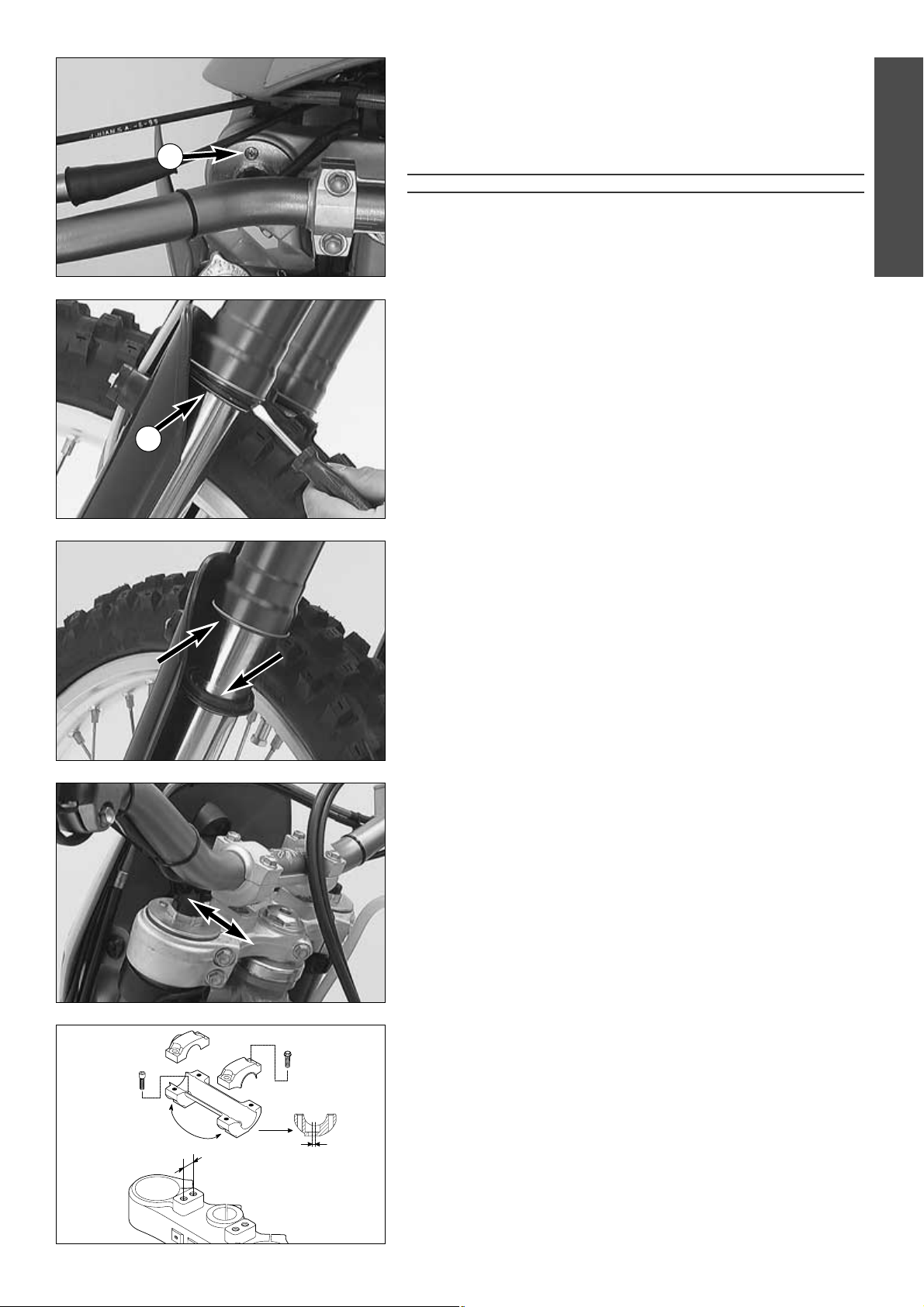

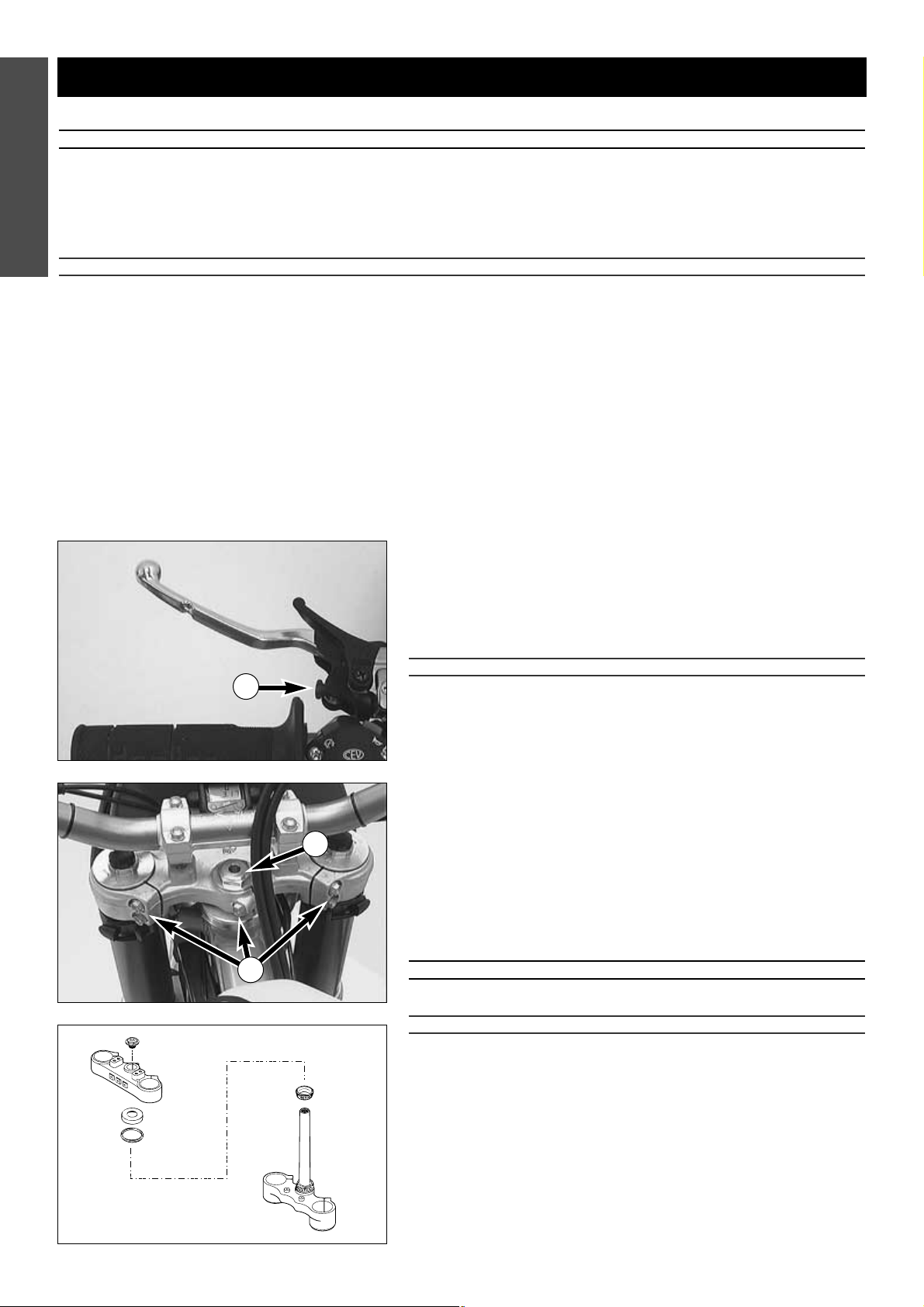

Grundstellung des Kupplungshebels ändern

Mit der Einstellschraube 1 läßt sich die Grundstellung des Kupplungshebels individuell anpassen. So kann für jede Handgröße eine optimale Position des Kupplungshebels eingestellt werden. Wenn die Einstellschraube im Uhrzeigersinn verdreht wird, nähert sich der Kupplungshebel dem Lenker. Wenn die Einstellschraube gegen den Uhrzeigersinn verdreht wird, entfernt sich der Kupplungshebel vom Lenker.

VORSICHT

ER VERSTELLBEREICH IST BEGRENZT. DREHEN SIE DIE EINSTELLSCHRAUBE NUR MIT DER

HAND UND WENDEN SIE KEINE GEWALT AN.

Steuerkopflagerung prüfen und nachstellen *

Die Steuerkopflagerung sollte regelmäßig auf Spiel geprüft werden. Zum Prüfen stützt man das Motorrad am Rahmen so ab, daß das Vorderrad angehoben ist. Nun versucht man die Gabel nach vorne und hinten zu bewegen, dabei darf kein Spiel spürbar sein. Zum Nachstellen die 5 Klemmschrauben

2 der oberen Gabelbrücke lockern und die

Abschlußschraube

3 nachdrehen, bis kein Spiel mehr vorhanden ist. Kei-

nesfalls die Abschlußschraube fest anziehen, da sonst die Lager beschädigt werden. Mit einem Kunststoffhammer leicht auf die obere Gabelbrücke klopfen, um ein Verspannen zu Vermeiden und die 5 Klemmschrauben mit 20 Nm festziehen.



ACHTUNG



ST DIE STEUERKOPFLAGERUNG NICHT SPIELFREI EINGESTELLT, TRITT UNRUHIGES FAHRVER-

HALTEN AUF

. DAS MOTORRAD KANN DABEI AUSSER KONTROLLE GERATEN.

VORSICHT

IRD ÜBER LÄNGERE ZEIT MIT SPIEL IN DER STEUERKOPFLAGERUNG GEFAHREN, WERDEN

DIE

LAGER UND IN WEITERER FOLGE DIE LAGERSITZE IM RAHMEN ZERSTÖRT.

Die Steuerkopflager sollten mindestens einmal jährlich nachgefettet werden (z.B. mit Shell Advance Grease).

Page 19

DEUTSCH

Telegabel entlüften

Nach jeweils 5 Stunden Wettbewerbseinsatz sind die Entlüftungsschrauben

1 einige Umdrehungen aufzuschrauben, um eventuellen Überdruck aus

dem Gabelinneren entweichen zu lassen. Bocken Sie dazu das Motorrad auf, damit das Vorderrad den Boden nicht mehr berührt. Wenn das Motorrad vorwiegend auf der Straße gefahren wird, genügt es, diese Arbeit beim periodischen Wartungsdienst durchzuführen.

VORSICHT

U HOHER DRUCK IM GABELINNEREN KANN AUCH UNDICHTHEITEN AN DER GABEL

VERURSACHEN

. WENN IHRE GABEL UNDICHT IST, SOLLTEN SIE ZUERST DIE ENTLÜF-

TUNGSSCHRAUBEN LOCKERN, BEVOR SIE DIE DICHTUNGSELEMENTE TAUSCHEN LASSEN.

Staubmanschetten der Telegabel reinigen

Die Staubmanschetten 2 sollen Staub und groben Schmutz vom Gabelholm abstreifen. Mit der Zeit kann aber auch Schmutz hinter die Staubmanschetten gelangen. Wird dieser Schmutz nicht entfernt, können die dahinterliegenden Öldichtringe undicht werden. Staubmanschetten mit einem Schraubenzieher aus den Außenrohren hebeln und nach unten schieben.

Staubmanschetten, Außenrohre und Gabelholme gründlich reinigen und mit Silikonspray oder Motoröl gründlich einölen. Abschließend die Staubmanschetten mit der Hand in die Außenrohre drücken.

Lenkerposition ändern

Die Lenkerposition kann um 22 mm verstellt werden. Sie haben dadurch die Möglichkeit den Lenker in die für Sie angenehmste Position zu bringen. An der oberen Gabelbrücke

3 befinden sich 2 Bohrungen mit einem

Abstand von 15 mm. Die Bohrungen an der Lenkeraufnahme

4 sind

3,5 mm aus der Mitte plaziert. Sie haben also die Möglichkeit den Lenker in 4 verschiedenen Positionen zu montieren.

Dazu entfernen Sie die Schrauben

5 der Lenkerklemmbrücken und die

Schrauben

6 der Lenkeraufnahme. Lenkeraufnahme positionieren und

Schrauben

6 mit 40 Nm festziehen. Lenker und Lenkerklemmbrücken

montieren und Schrauben

5 mit 20 Nm festziehen. Der Spalt zwischen

Lenkeraufnahme und Lenkerklemmbrücke muß hinten und vorne gleich groß sein.

15 mm

3,5 mm

Page 20

DEUTSCH

Federvorspannung des Federbeines ändern

Die Federvorspannung kann durch Verdrehen des Einstellringes 1 geändert werden. Dazu bauen Sie das Federbein am Besten aus und reinigen es gründlich. HINWEIS: – Bevor Sie die Federvorspannung ändern sollten Sie sich die Grundeinstel-

lung notieren - z.B. wieviele Gewindegänge oberhalb des Einstellringes sichtbar sind.

– Bei 1 Umdrehung des Einstellringes

1 ändert sich die Federvorspannung

um 1,75 mm

Lockern Sie die Klemmschraube

2 und verdrehen Sie mit dem Haken-

schlüssel aus dem Bordwerkzeug den Einstellring entsprechend. Drehen gegen den Uhrzeigersinn verringert die Vorspannung, drehen im Uhrzeigersinn erhöht die Vorspannung. Nach dem Verstellen die Klemmschraube

2 mit 8 Nm anziehen.

EINSTELLWERTE - FEDERVORSPANNUNG

Vorspannung minimal. . . . . . . . . . . . . . 4 mm

STANDARD-VORSPANNUNG . . . . . . . 6 mm

Vorspannung maximal . . . . . . . . . . . . . 10 mm

Schwenklager für PDS-Federbein

Das Schwenklager 3 am Schwingarm, ist teflonbeschichtet und darf weder mit Fett noch mit anderen Gleitmitteln geschmiert werden. Fette oder andere Gleitmittel lösen die Teflonschicht auf, wodurch die Lebensdauer drastisch verkürzt wird.

Achten Sie beim Reinigen des Motorrades mit Hochdruckreinigern darauf, daß der Hochdruckstrahl nicht direkt auf das Schwenklager gerichtet ist.

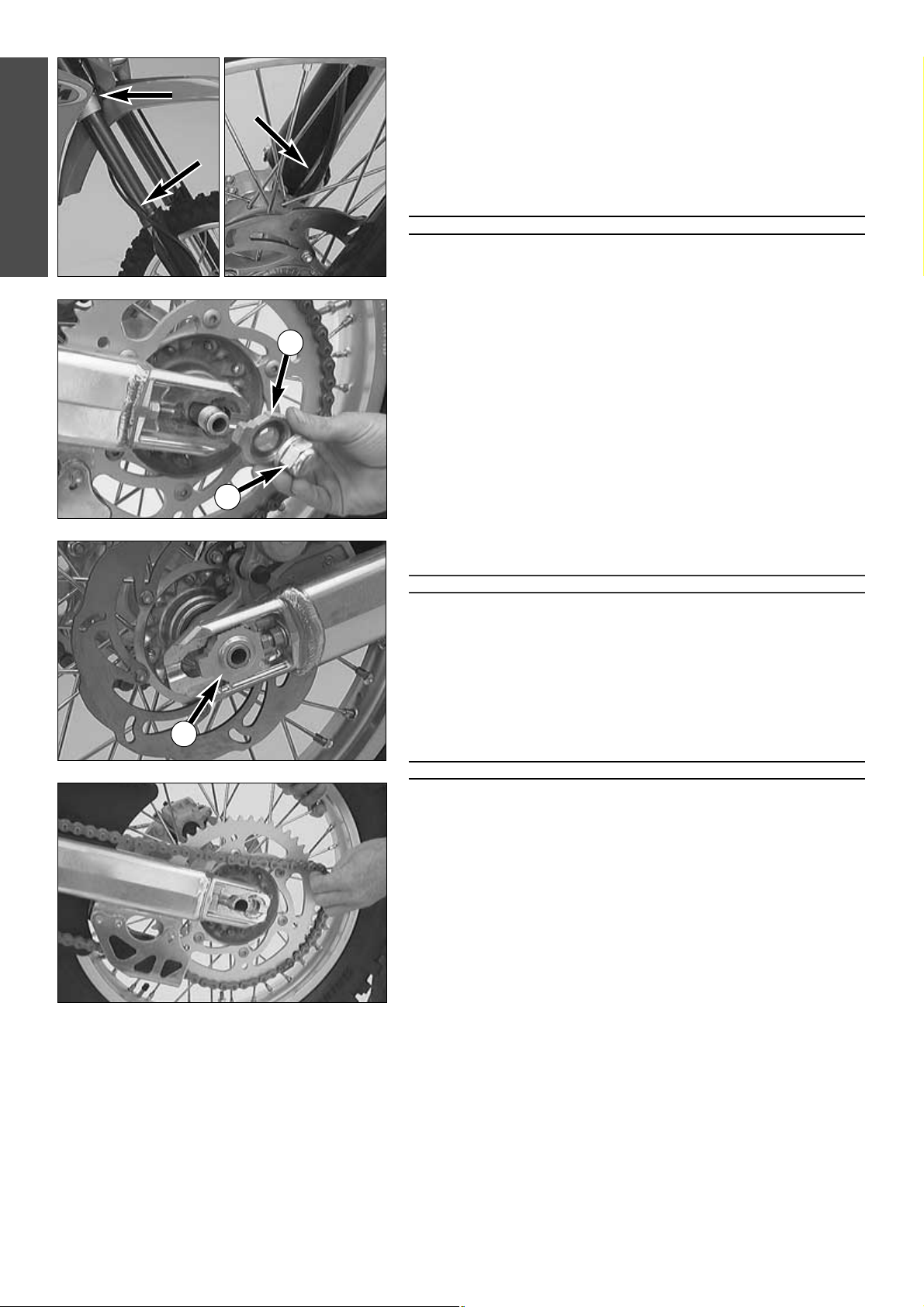

Kettenspannung kontrollieren

Zur Kontrolle der Kettenspannung Motorrad abstellen Kette am Ende des Kettengleitstückes nach oben drücken. Der Abstand zwischen Kette und Schwingarm soll ca. 15 mm betragen. Der obere Kettenteil B muß dabei gespannt sein (siehe Skizze). Nötigenfalls Kettenspannung korrigieren.



ACHTUNG



–I

ST DIE KETTE ZU STARK GESPANNT WERDEN DIE KOMPONENTEN DER SEKUNDÄR-

RAFTÜBERTRAGUNG (KETTE, KETTENRÄDER, LAGER IM GETRIEBE UND IM HINTER-

RAD) ZUSÄTZLICH BELASTET. NEBEN VORZEITIGEM VERSCHLEISS KANN IM EXTREMFALL DIE

KETTE REISSEN ODER DIE ABTRIEBSWELLE DES GETRIEBES BRECHEN.

–I

ST DIE KETTE HINGEGEN ZU LOCKER, KANN SIE VON DEN KETTENRÄDERN FALLEN UND

DAS

HINTERRAD BLOCKIEREN ODER DEN MOTOR BESCHÄDIGEN.

–I

N BEIDEN FÄLLEN KANN DAS MOTORRAD LEICHT AUSSER KONTROLLE GERATEN.

15 mm

Page 21

DEUTSCH

15 KG 33 lbs

max. 272 mm

1 2 3

16 17 18

✓

Kettenspannung korrigieren

Bundmutter 2 lockern, Kontermuttern 3 lockern und Einstellschrauben 4 links und rechts gleich weit verdrehen. Damit das Hinterrad korrekt ausgerichtet ist, müssen die Markierungen an den Kettenspannern links und rechts in der selben Position zu den Referenzmarken

A stehen. Kontermuttern der Einstellschrauben festziehen.

Prüfen Sie vor dem Festziehen der Steckachse, ob die Kettenspanner

5 an

den Einstellschrauben anliegen. Bundmutter

2 mit 80 Nm festziehen.



ACHTUNG



–FALLS SIE BEIM EINBAUEN KEINEN DREHMOMENTSCHLÜSSEL ZUR VERFÜGUNG HABEN,

LASSEN SIE DAS ANZUGSDREHMOMENT MÖGLICHST BALD IN EINER KTM FACHWERK- STÄTTE BERICHTIGEN. EINE LOCKERE STECKACHSE KANN ZU UNSTABILEM FAHRVER- HALTEN DES M

OTORRADES FÜHREN.

–Z

IEHEN SIE DIE BUNDMUTTER MIT DEM VORGESCHRIEBENEN DREHMOMENT FEST.

INE LOCKERE

STECKACHSE KANN ZU UNSTABILEM FAHRVERHALTEN DES

MOTORRA-

DES FÜHREN.

HINWEIS Durch den großen Verstellbereich der Kettenspanner (32 mm) können verschiedene Sekundär-Übersetzungen bei gleicher Kettenlänge gefahren werden. Die Kettenspanner

5 können um 180° gedreht werden.

Kettenpflege

Die Lebensdauer der Kette hängt zum Großteil von der Pflege ab. Ketten ohne O-Ringe sollten regelmäßig in Petroleum gereinigt und anschließend in heißem Kettenfett getränkt bzw. mit Kettenspray (z.Bp. Shell Advance Bio Chain) behandelt werden.

Bei der O-Ring-Kette ist die Wartung auf ein Minimum reduziert. Die Reinigung erfolgt am besten mit viel Wasser. Keinesfalls Bürsten oder Lösungsmittel zum Reinigen verwenden. Nach dem Trocknen kann ein speziell für O-Ring-Ketten geeignetes Kettenspray (z.B. Shell Advance Bio Chain) verwendet werden.



ACHTUNG



S DARF KEIN SCHMIERMITTEL AUF DEN HINTERREIFEN ODER DIE BREMSSCHEIBE GELAN-

GEN, DIE BODENHAFTUNG DES REIFENS UND DIE BREMSWIRKUNG DER HINTERRADBREMSE WÜRDEN DADURCH STARK REDUZIERT UND DAS

MOTORRAD LEICHT AUSSER KONTROLLE

GERATEN

VORSICHT

EIM MONTIEREN DES KETTENSCHLOSSES MUSS DIE GESCHLOSSENE SEITE DER SICHE-

RUNG IMMER IN LAUFRICHTUNG WEISEN.

Kettenräder und Kettenführungen sollten bei dieser Gelegenheit ebenfalls auf Verschleiß geprüft, und nötigenfalls erneuert werden.

Kettenverschleiß

Um den Kettenverschleiß zu prüfen, gehen Sie am besten wie folgt vor: Schalten Sie das Getriebe auf Leerlauf und ziehen Sie am oberen Kettenteil mit einer Kraft von 10 - 15 Kilogramm nach oben (siehe Abbildung). Nun wird der Abstand von 18 Kettenrollen am unteren Kettenteil gemessen. Spätestens bei einem Abstand von 272 mm sollte die Kette erneuert werden. Ketten nützen sich nicht immer gleichmäßig ab, wiederholen Sie deshalb diese Messung an verschiedenen Stellen der Kette.

HINWEIS: Wenn eine neue Kette montiert wird, sollten auch die Kettenräder erneuert werden. Neue Ketten nützen sich auf alten, eingelaufenen Kettenrädern schneller ab.

VORSICHT

IE SCHRAUBEN DES KETTENRADES AM HINTERRAD MIT LOCTITE SICHERN UND ÜBER

KREUZ MIT FESTZIEHEN. ANZUGSDREHMOMENT AN DEN MUTTERN 35 NM. A

NZUGSDREHMOMENT AN DEN SCHRAUBEN 50 NM.

Page 22

DEUTSCH

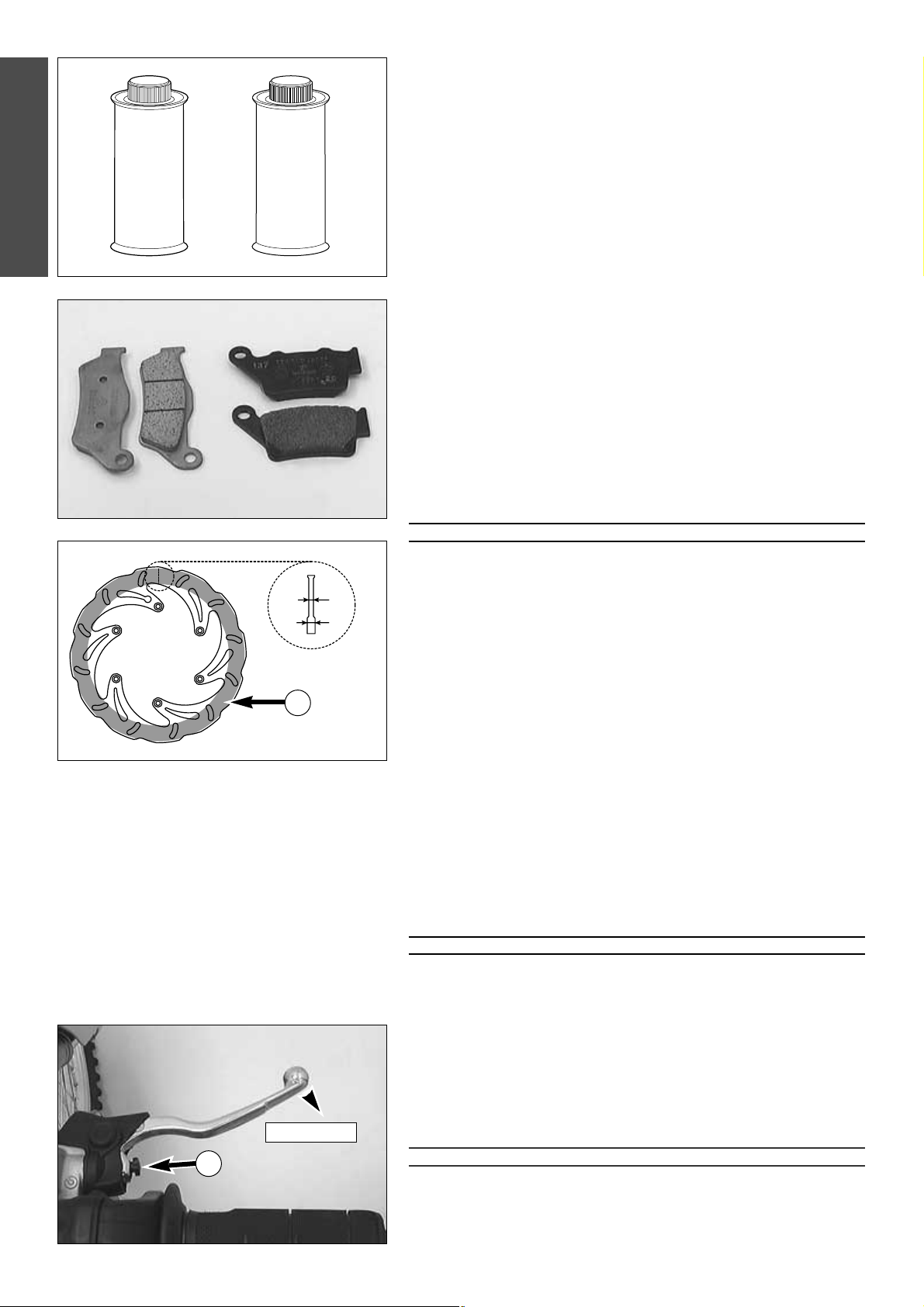

Grundsätzliche Hinweise zu KTM Scheibenbremsen

BREMSZANGEN: Die Bremszangen dieser Modellreihe sind „schwimmend” gelagert, das heißt sie sind nicht fix mit dem Bremszangenträger verbunden. Durch den seitlichen Ausgleich wird immer eine optimale Anlage der Bremsklötze an die Bremsscheibe erreicht.

BREMSKLÖTZE: Die Bremsklötze sind vorne mit Sinterbelag TOSHIBA TT2701 und hinten mit Sinterbelag TOSHIBA H38 ausgerüstet. Diese Beläge bilden die beste Kombination von Dosierbarkeit, Bremsleistung und Lebensdauer. Der Belagtyp ist an der Rückseite der Bremsklötze angeführt und ist auch die Homologationspapiere eingetragen.

Für den Wettbewerb sind noch andere Belagarten lieferbar. VORNE TOSHIBA H38 (Sinter) – schwieriger zu dosieren, gute Bremslei-

stung, längere Lebensdauer, für nasses rutschiges Gelände. FERODO ID450 (organisch) – einfach zu dosieren, gute Bremsleistung, kürzere Lebensdauer, für trockenes Gelände, preisgünstiger

HINTEN FERODO ID 450 (organisch) – geringere Bremsleistung, besser

dosierbar, für trockenes Gelände, preisgünstiger. FERRIT 222 (organisch) – besser dosierbar, kürzere Lebensdauer, für trockenes Gelände

BREMSSCHEIBEN Durch Verschleiß reduziert sich die Stärke der Bremsscheibe im Bereich der Anlagefläche

1 der Bremsklötze. Die Bremsscheiben dürfen an der

schwächsten Stelle

A maximal 0,4 mm dünner sein, als das Nennmaß. Das

Nennmaß können Sie an einer Stelle

B außerhalb der Anlagefläche messen.

Kontrollieren Sie den Verschleiß an mehreren Stellen.



ACHTUNG



–BREMSSCHEIBEN MIT HÖHEREM VERSCHLEISS ALS 0,4 MM, SIND EIN SICHERHEITSRI-

SIKO

. LASSEN S

IE BEIM ERREICHEN DER VERSCHLEISSGRENZE DIE BREMSSCHEIBEN

SOFORT ERNEUERN

–L

ASSEN SIE REPARATUREN AN DER BREMSANLAGE GRUNDSÄTZLICH IN EINER KTM-

FACHWERKSTÄTTE DURCHFÜHREN

BREMSFLÜSSIGKEITSBEHÄLTER: Die Bremsflüssigkeitsbehälter der Vorder- und Hinterradbremse sind so dimensioniert, daß auch bei abgenützten Bremsklötzen kein Nachfüllen von Bremsflüssigkeit erforderlich ist. Fällt der Bremsflüssigkeitsstand unter den Minimalwert, deutet dies auf Undichtheit im Bremssystem bzw. total abgenützte Bremsklötze hin. Suchen Sie in diesem Fall sofort eine KTMFachwerkstätte auf.

BREMSFLÜSSIGKEIT: Die Bremsanlagen werden von KTM mit Bremsflüssigkeit „Shell Advance Brake DOT 5.1“ gefüllt, eine der hochwertigsten Bremsflüssigkeiten, die zur Zeit im Handel sind. Wir empfehlen, diese auch später zu verwenden. DOT

5.1 Bremsflüssigkeit basiert auf Glykolether und ist bernsteinfarben. Steht zum Nachfüllen keine DOT 5.1 zur Verfügung kann notfalls Bremsflüssigkeit DOT4 verwendet werden. Diese sollten Sie aber möglichst bald durch DOT5.1 ersetzen. Verwenden Sie keinesfalls Bremsflüssigkeit DOT 5. Diese basiert auf Silikonöl und ist purpur gefärbt. Die Dichtungen und Bremsschläuche der KTM Motorräder sind nicht für Bremsflüssigkeit DOT 5 ausgelegt !



ACHTUNG



ASSEN SIE MINDESTENS EINMAL JÄHRLICH DIE BREMSFLÜSSIGKEIT WECHSELN. WENN SIE

DAS

MOTORRAD OFT WASCHEN, SOLLTE SIE SOGAR ÖFTER GEWECHSELT WERDEN. BREMSFLÜSSIGKEIT HAT DIE EIGENSCHAFT WASSER AUFZUNEHMEN. IN EINER „ALTEN“ B

REMSFLÜSSIGKEIT KÖNNEN SICH DADURCH BEREITS BEI NIEDEREN TEMPERATUREN

DAMPFBLASEN BILDEN UND DAS BREMSSYSTEM FÄLLT AUS.

Leerweg am Handbremshebel einstellen

Der Leerweg am Handbremshebel kann mit der Stellschraube 2 verändert werden. Dadurch kann die Position des Druckpunktes (jener Widerstand, der am Handbremshebel spürbar wird, wenn die Bremsklötze an die Bremsscheibe gepreßt werden) für jede Handgröße eingestellt werden.

VORSICHT

ER LEERWEG AM HANDBREMSHEBEL MUSS MINDESTENS 3 MM BETRAGEN. ERST DANN

DARF DER

KOLBEN IM HANDBREMSZYLINDER BEWEGT WERDEN (AM STÄRKEREN WIDER-

STAND DES HANDBREMSHEBELS ZU ERKENNEN). IST DIESER LEERWEG NICHT VORHANDEN, BAUT SICH IM BREMSSYSTEM DRUCK AUF UND DIE VORDERRADBREMSE KANN DURCH

ÜBERHITZUNG AUSFALLEN.

DOT

5.1

DOT

✓

min. 3 mm

A B

Page 23

DEUTSCH

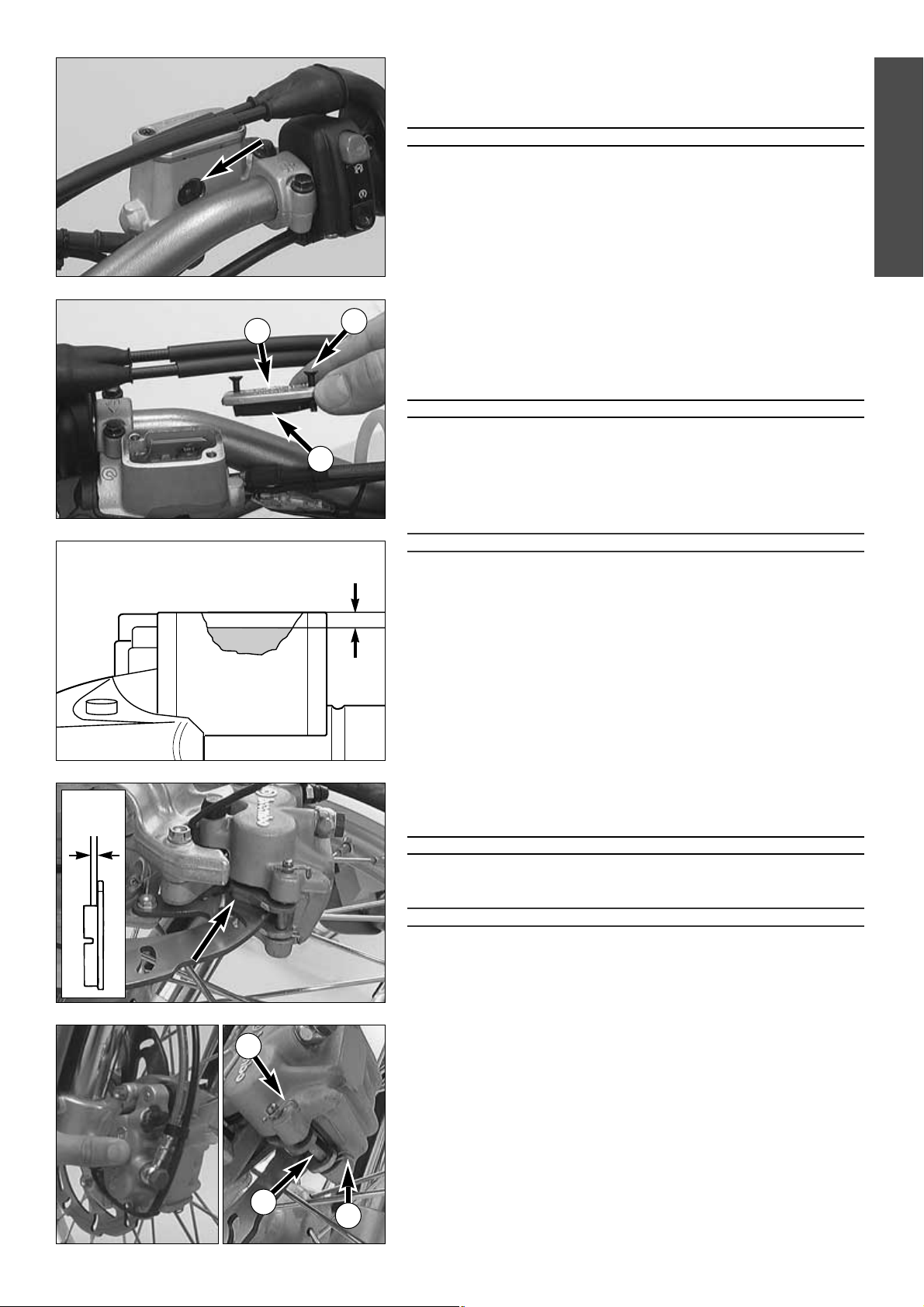

Bremsflüssigkeitsstand vorne prüfen

Der Bremsflüssigkeitsbehälter ist mit dem Handbremszylinder am Lenker kombiniert und hat ein Schauglas. Der Bremsflüssigkeitsstand darf bei waagrechtem Behälter nicht unter die „MIN“ Marke des Schauglases sinken.



ACHTUNG



FÄLLT DER

BREMSFLÜSSIGKEITSSTAND UNTER DEN

MINIMALWERT, DEUTET DIES AUF UNDICHTHEIT IM BREMSSYSTEM BZW. TOTAL ABGENÜTZTE BREMSKLÖTZE HIN. SUCHEN SIE IN DIESEM FALL SOFORT EINE KTM-FACHWEKSTÄTTE AUF.

Bremsflüssigkeit vorne nachfüllen *

Die Schrauben 1 entfernen und Deckel 2 mit Membrane 3 abnehmen. Handbremszylinder in waagrechte Position bringen und Bremsflüssigkeit DOT 5.1 (z.B. Shell Advance Brake 5.1) bis 5 mm unter die Behälter-Oberkante auffüllen. Membrane, Deckel und Schrauben wieder montieren. Übergelaufene oder verschüttete Bremsflüssigkeit mit Wasser abwaschen.



ACHTUNG



–KEINESFALLS DARF BREMSFLÜSSIGKEIT DOT5 VERWENDET WERDEN! DIESE BASIERT

AUF

SILIKONÖL UND IST PURPUR GEFÄRBT. DICHTUNGEN UND BREMSSCHLÄUCHE

MÜSSEN SPEZIELL DAFÜR AUSGELEGT SEIN

–L

AGERN SIE BREMSFLÜSSIGKEIT AUSSER REICHWEITE VON KINDERN

–BREMSFLÜSSIGKEIT KANN HAUTREIZUNGEN VERURSACHEN. NICHT MIT HAUT ODER

AUGEN IN BERÜHRUNG BRINGEN. FALLS BREMSFLÜSSIGKEIT IN DIE AUGEN SPRITZT,

GRÜNDLICH MIT WASSER SPÜLEN UND SOFORT EINEN ARZT AUFSUCHEN.

VORSICHT

–B

RINGEN S

IE BREMSFLÜSSIGKEIT NICHT MIT LACKIERTEN TEILEN IN BERÜHRUNG,

REMSFLÜSSIGKEIT GREIFT LACK AN!

–V

ERWENDEN SIE NUR SAUBERE BREMSFLÜSSIGKEIT AUS EINEM DICHT VERSCHLOSSE-

NEM

BEHÄLTER!

Bremsklötze vorne kontrollieren

Die Bremsklötze sind von unten einzusehen. Die Belagstärke darf 1 mm nicht unterschreiten.



ACHTUNG



IE BELAGSTÄRKE DER BREMSKLÖTZE DARF AN DER SCHWÄCHSTEN STELLE 1 MM NICHT

UNTERSCHREITEN

, ANSONSTEN KANN EIN BREMSVERSAGEN AUFTRETEN. LASSEN SIE DAHER

INTERESSE IHRER EIGENEN SICHERHEIT DIE BREMSKLÖTZE RECHTZEITIG ERNEUERN.

VORSICHT

ERDEN DIE BREMSKLÖTZE ZU SPÄT ERNEUERT, SODASS DER BELAG TEILWEISE ODER ZUR

GÄNZE ABGESCHLIFFEN IST, SCHLEIFEN DIE STAHLTEILE DER BREMSKLÖTZE AN DER BREMSSCHEIBE. DADURCH LÄSST DIE BREMSWIRKUNG STARK NACH UND DIE BREMS-

SCHEIBE WIRD ZERSTÖRT.

Bremsklötze vorne erneuern *

Bremszange zur Bremsscheibe drücken, damit die Bremskolben in ihre Grundstellung gelangen. Sicherungen

4 entfernen, Bolzen 5 herausziehen

und Bremsklötze aus der Bremszange nehmen. Bremssattel und Bremssattelträger mit Druckluft reinigen, Manschetten der Führungsbolzen auf Beschädigung prüfen und Führungsbolzen nötigenfalls fetten.

min.

1 mm

5 mm

Page 24

DEUTSCH

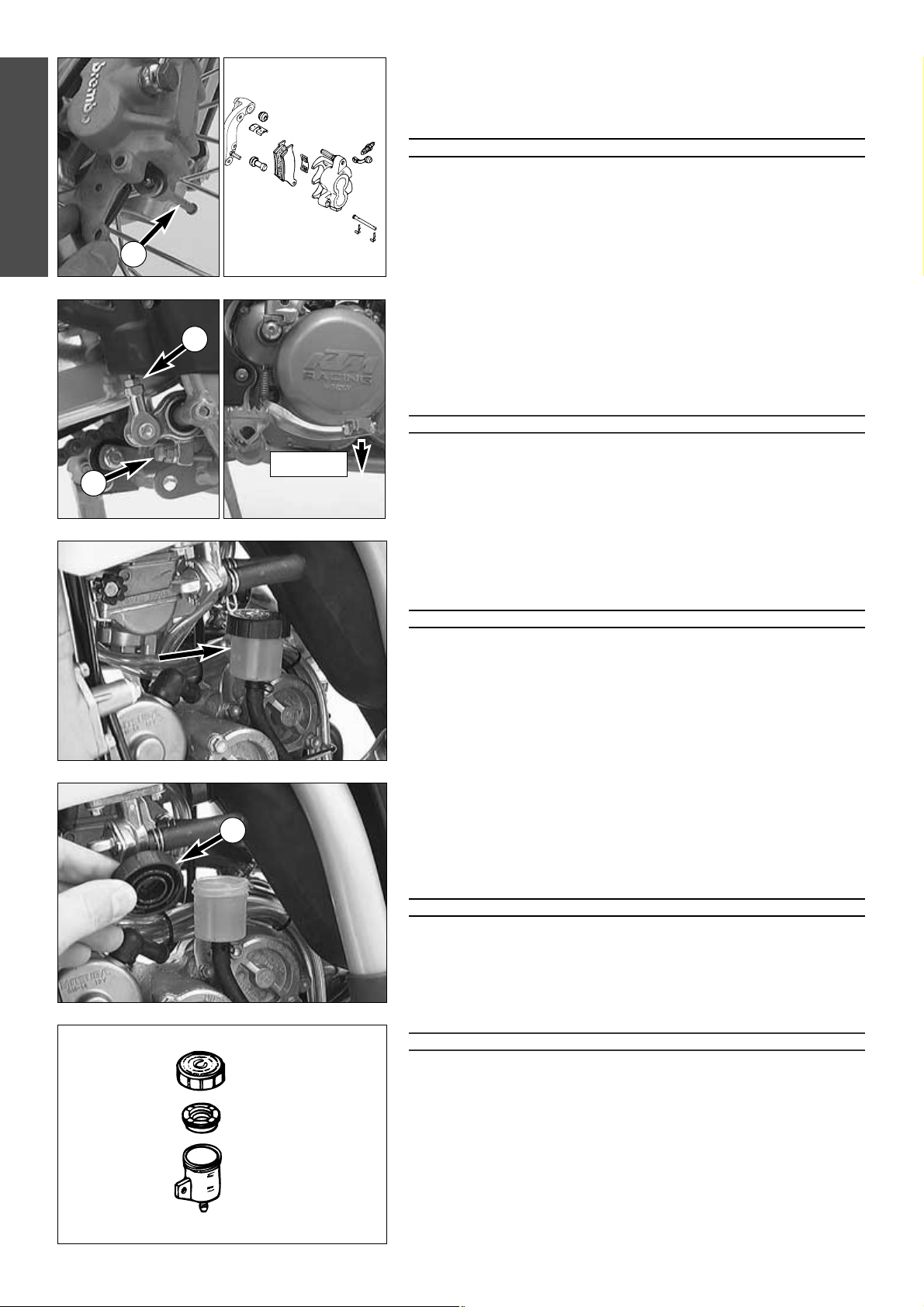

Den rechten Bremsklotz montieren und mit dem Bolzen fixieren. Linken Bremsklotz montieren und Bolzen bis zum Anschlag einschieben. Sicherungen montieren. Beachten Sie beim Montieren der Bremsklötze, daß das Gleitblech

6 im

Bremssattelträger und die Blattfeder

7 richtig sitzen.



ACHTUNG



–HALTEN SIE DIE BREMSSCHEIBE UNBEDINGT ÖL- UND FETTFREI, DIE BREMSWIRKUNG

WÜRDE SONST STARK REDUZIERT

–K

ONTROLLIEREN SIE NACH DER MONTAGE, OB DIE SICHERUNGEN RICHTIG SITZEN.

–B

ETÄTIGEN SIE NACH ARBEITEN AN DER BREMSANLAGE IMMER DEN HAND- BZW.

FUSSBREMSHEBEL, DAMIT SICH DIE

BREMSKLÖTZE AN DIE BREMSSCHEIBE ANLEGEN

UND DER

DRUCKPUNKT VORHANDEN IST.

Grundstellung des Fußbremshebels ändern *

Die Grundstellung des Fußbremshebels kann durch Verdrehen der Anschlagschraube

1 verändert werden. Mit der Kolbenstange 2 muß dann

der Leerweg am Fußbremshebel eingestellt werden. Der Fußbremshebel muß außen gemessen einen Leerweg von 3-5 mm haben. Erst dann darf die Kolbenstange den Kolben im Fußbremszylinder bewegen (am stärkeren Widerstand des Fußbremshebels zu erkennen).

VORSICHT

ST DIESER LEERWEG NICHT VORHANDEN, BAUT SICH IM BREMSSYSTEM DRUCK AUF.

DADURCH BEGINNEN DIE B

REMSKLÖTZE ZU SCHLEIFEN

. DAS BREMSSYSTEM WIRD ÜBER-

HITZT UND KANN IM EXTREMFALL TOTAL AUSFALLEN.

Bremsflüssigkeitsstand hinten prüfen

Der Vorratsbehälter für die hintere Scheibenbremse befindet sich am Motor im Bereich der Ölfilter. Der Bremsflüssigkeitsstand darf bei senkrecht abgestelltem Fahrzeug nicht unter die „MlN”-Markierung sinken.



ACHTUNG



FÄLLT DER BREMSFLÜSSIGKEITSSTAND UNTER DEN MINIMALWERT, DEUTET DIES AUF UNDICHTHEITEN IM BREMSSYSTEM BZW. TOTAL ABGENÜTZTE BREMSKLÖTZE HIN.

Bremsflüssigkeit hinten nachfüllen *

Sobald der Bremsflüssigkeitsstand die "MIN" Marke erreicht, muß Bremsflüssigkeit nachgefüllt werden. Dazu Schraubverschluß

3 mit Gummibalg 4 abnehmen und Bremsflüssig-

keit DOT 5.1 (Shell Advance Brake DOT 5.1) bis zur "MAX" Markierung auffüllen. Gummibalg und Schraubverschluß montieren. Übergelaufene oder verschüttete Bremsflüssigkeit mit Wasser abwaschen.



ACHTUNG



–K

EINESFALLS DARF BREMSFLÜSSIGKEIT DOT5 VERWENDET WERDEN! DIESE BASIERT

AUF

SILIKONÖL UND IST PURPUR GEFÄRBT. DICHTUNGEN UND BREMSSCHLÄUCHE

MÜSSEN SPEZIELL DAFÜR AUSGELEGT SEIN

. –LAGERN SIE BREMSFLÜSSIGKEIT AUSSER REICHWEITE VON KINDERN! –B

REMSFLÜSSIGKEIT KANN HAUTREIZUNGEN VERURSACHEN. NICHT MIT HAUT ODER

AUGEN IN BERÜHRUNG BRINGEN. FALLS BREMSFLÜSSIGKEIT IN DIE AUGEN SPRITZT,

GRÜNDLICH MIT

WASSER SPÜLEN UND SOFORT EINEN ARZT AUFSUCHEN.

VORSICHT

–B

RINGEN SIE BREMSFLÜSSIGKEIT NICHT MIT LACKIERTEN TEILEN IN BERÜHRUNG,

BREMSFLÜSSIGKEIT GREIFT LACK AN!

–V

ERWENDEN SIE NUR SAUBERE BREMSFLÜSSIGKEIT AUS EINEM DICHT

VERSCHLOSSENEM

BEHÄLTER!

3-5mm

Page 25

DEUTSCH

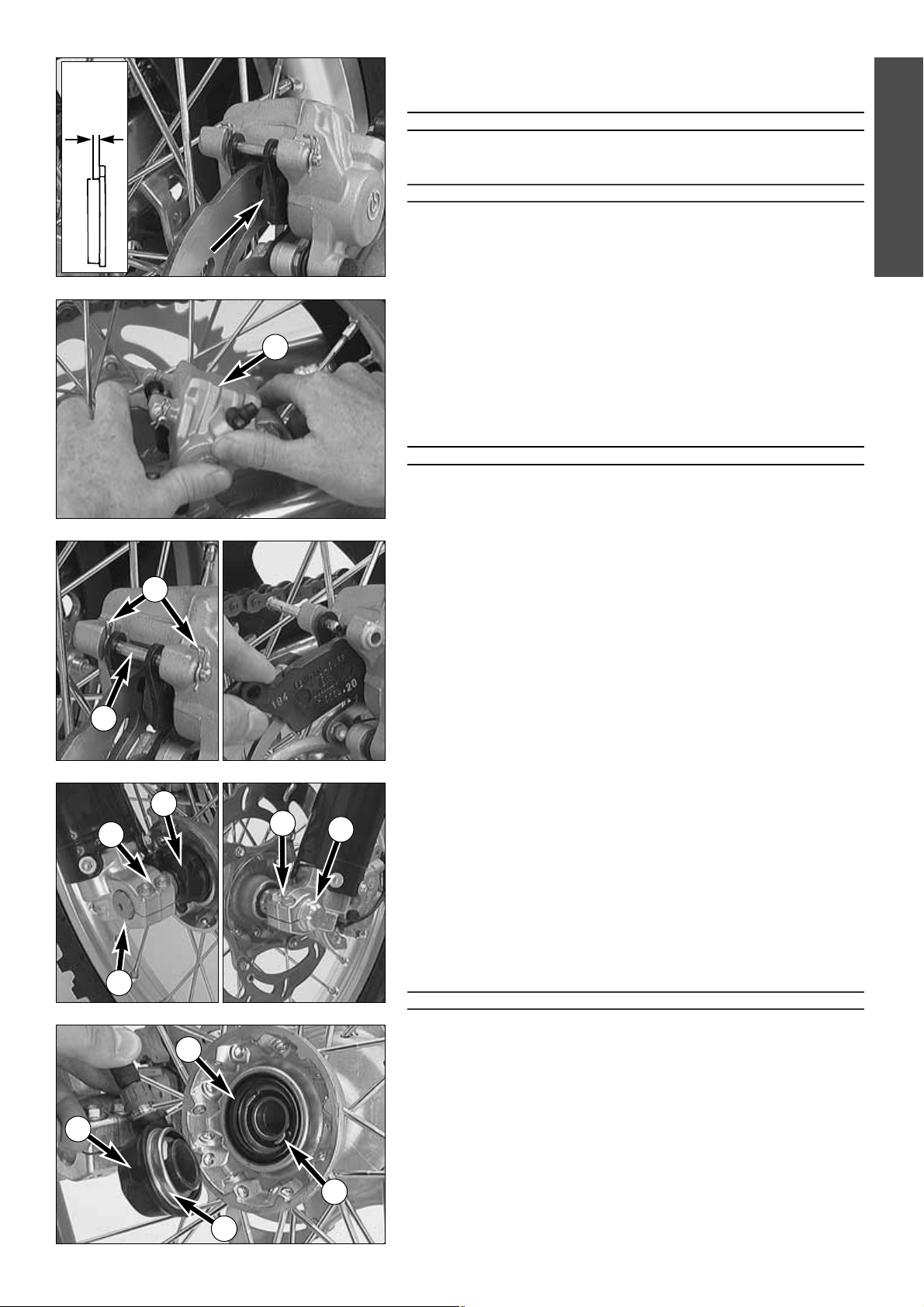

Bremsklötze hinten kontrollieren

Die Bremsklötze sind von hinten einzusehen. Die Belagstärke darf 1 mm nicht unterschreiten.



ACHTUNG



DIE BELAGSTÄRKE DER BREMSKLÖTZE DARF AN DER SCHWÄCHSTEN STELLE 1 MM NICHT

UNTERSCHREITEN

ANSONSTEN KANN EIN B

REMSVERSAGEN AUFTRETEN

. LASSEN SIE DAHER

INTERESSE IHRER EIGENEN SICHERHEIT DIE BREMSKLÖTZE RECHTZEITIG ERNEUERN.

VORSICHT

ERDEN DIE BREMSKLÖTZE ZU SPÄT ERNEUERT, SODASS DER BELAG TEILWEISE ODER ZUR

GÄNZE ABGESCHLIFFEN IST

, SCHLEIFEN DIE STAHLTEILE DER BREMSKLÖTZE AN DER

BREMSSCHEIBE. DADURCH LÄSST DIE BREMSWIRKUNG STARK NACH UND DIE BREMS-

SCHEIBE WIRD ZERSTÖRT.

Bremsklötze hinten erneuern *

Bremszange 1 in Richtung Kettenrad drücken, damit der Bremskolben in seine Grundstellung gelangt. Sicherungen

2 entfernen, Bolzen 3 heraus-

ziehen und Bremsklötze entfernen. Bremszange gründlich mit Druckluft reinigen und Manschetten der Führungsbolzen auf Beschädigungen prüfen.

Linken Bremsklotz in die Bremszange schieben und mit dem Bolzen fixieren. Rechten Bremsklotz einschieben und Bolzen

3 bis zum Anschlag in die

Bremszange schieben. Sicherungen

2 montieren.



ACHTUNG



–HALTEN SIE DIE BREMSSCHEIBE UNBEDINGT ÖL- UND FETTFREI, DIE BREMSWIRKUNG

WÜRDE SONST STARK REDUZIERT

–KONTROLLIEREN SIE NACH DER

MONTAGE, OB DIE SICHERUNGEN RICHTIG SITZEN.

–B

ETÄTIGEN SIE NACH ARBEITEN AN DER BREMSANLAGE IMMER DEN HAND- BZW.

USSBREMSHEBEL, DAMIT SICH DIE BREMSKLÖTZE AN DIE BREMSSCHEIBE ANLEGEN

UND DER

DRUCKPUNKT VORHANDEN IST

Vorderrad aus- und einbauen

Motorrad am Rahmen aufbocken, damit das Vorderrad den Boden nicht mehr berührt. Die beiden Klemmschrauben

5 an der linken Gabelfaust lockern. Bundmut-

ter

4 lösen, erst dann die rechten Klemmschrauben 6 lockern, Vorderrad

halten, Steckachse

7 herausziehen.

HINWEIS: Die Steckachse läßt sich leichter herausziehen, wenn man diese mit einem Ringschlüssel (SW 21 mm) oder einem Imbusschlüssel (6 mm) leicht hin- und herdreht. Vorderrad vorsichtig aus der Gabel nehmen und Tachoantrieb

8 von der

Nabe nehmen. HINWEIS: Bei Modellen mit Digitaltacho wird anstatt des Tachoantriebes eine Distanzbüchse montiert.

VORSICHT

–B

EI AUSGEBAUTEM VORDERRAD DIE HANDBREMSE NICHT BETÄTIGEN.

–L

EGEN SIE DAS RAD IMMER MIT DER BREMSSCHEIBE NACH OBEN AB, DIE BREMS-

SCHEIBE KANN SONST BESCHÄDIGT WERDEN.

Vor dem Einbauen des Vorderrades, den Wellendichtring

9 und die Lauf-

fläche bk am Tachoantrieb reinigen und fetten Zum Einbauen des Vorderrades dieses in die Gabel heben und Tachoantrieb bzw. Distanzbüchse in die Nabe stecken. Dabei müssen die Mitnehmernasen

bl in die Schlitze des Tachoantriebs eingreifen.

Vorderrad samt Tachoantrieb bzw. Distanzbüchse positionieren und Steckachse montieren

min.

1 mm

Page 26

DEUTSCH

Die Tachowelle muß am Gabelschutz außen und an der Gabelbrücke vorne zum Tacho verlegt sein. Bundmutter

4 montieren, Tachoantrieb so drehen, daß die Tachowelle

parallel zum Gabelbein nach oben führt (siehe Abb.). Klemmschrauben rechts festziehen um ein Verdrehen der Steckachse zu verhindern, Bundmutter mit 40 Nm festziehen, Klemmschrauben rechts

6 lösen.

Motorrad vom Ständer nehmen, Vorderradbremse betätigen und Gabel einige Male kräftig einfedern, damit sich die Gabelholme ausrichten. Erst dann die Klemmschrauben

5 und 6 an den Gabelfäusten mit 10 Nm

festziehen.



ACHTUNG



–F

ALLS SIE BEIM EINBAUEN KEINEN DREHMOMENTSCHLÜSSEL ZUR VERFÜGUNG HABEN,

LASSEN SIE DAS ANZUGSDREHMOMENT MÖGLICHST BALD IN EINER KTM FACHWERK- STÄTTE BERICHTIGEN

. EINE LOCKERE STECKACHSE KANN ZU UNSTABILEM

FAHRVER-

HALTEN DES

MOTORRADES FÜHREN.

–B

ETÄTIGEN SIE NACH DEM EINBAUEN DES VORDERRADES IMMER DIE HANDBREMSE,

BIS DER

DRUCKPUNKT VORHANDEN IST.

–H

ALTEN SIE DIE BREMSSCHEIBE UNBEDINGT ÖL- UND FETTFREI, DIE BREMSWIRKUNG

WÜRDE SONST STARK REDUZIERT

Hinterrad aus- und einbauen

Motorrad am Rahmen aufbocken, damit das Hinterrad den Boden nicht berührt. Bundmutter

1 abschrauben, Kettenspanner 2 abnehmen, Hinterrad fest-

halten und Steckachse

3 so weit herausziehen, daß das Hinterrad frei ist,

der Bremszangenträger aber noch gehalten wird. Hinterrad so weit als möglich nach vorne schieben, Kette vom Kettenrad nehmen und Hinterrad vorsichtig aus dem Schwingarm nehmen.

VORSICHT

–B

EI AUSGEBAUTEM

HINTERRAD DIE FUSSBREMSE NICHT BETÄTIGEN.

–L

EGEN SIE DAS RAD IMMER MIT DER BREMSSCHEIBE NACH OBEN AB, DIE BREMS-

SCHEIBE KANN SONST BESCHÄDIGT WERDEN.

–WIRD DIE

STECKACHSE AUSGEBAUT, SIND DIE GEWINDE DER STECKACHSE UND DER

BUNDMUTTER GRÜNDLICH ZU REINIGEN UND FRISCH ZU FETTEN, UM EIN FESTGEHEN

DES

GEWINDES ZU VERMEIDEN.

Der Einbau erfolgt in sinngemäß umgekehrter Reihenfolge. Vor dem Festziehen der Bundmutter mit 80 Nm das Hinterrad nach vorne drücken, damit die Kettenspanner an den Spannschrauben anliegen.



ACHTUNG



–F

ALLS SIE BEIM EINBAUEN KEINEN DREHMOMENTSCHLÜSSEL ZUR VERFÜGUNG HABEN, LASSEN SIE DAS ANZUGSDREHMOMENT MÖGLICHST BALD IN EINER KTM FACHWERK- STÄTTE BERICHTIGEN. EINE LOCKERE STECKACHSE KANN ZU UNSTABILEM FAHRVER- HALTEN DES MOTORRADES FÜHREN.

–B

ETÄTIGEN SIE NACH DEM EINBAU DES HINTERRADES IMMER DIE FUSSBREMSE, BIS DER

DRUCKPUNKT VORHANDEN IST.

–H

ALTEN SIE DIE BREMSSCHEIBE UNBEDINGT ÖL- UND FETTFREI, DIE BREMSWIRKUNG

WÜRDE SONST STARK REDUZIERT

–Z

IEHEN SIE DIE BUNDMUTTER MIT DEM VORGESCHRIEBENEN DREHMOMENT FEST.

Page 27

DEUTSCH

Reifen, Reifenluftdruck

Reifentyp, Reifenzustand und Reifenluftdruck beeinflussen das Fahrverhalten des Motorrades. Sie müssen vor jeder Fahrt kontrolliert werden. – Reifentyp und Reifendimension finden Sie in den Technischen Daten und

im Typenschein

– Der Reifenzustand muß vor jeder Fahrt kontrolliert werden. Untersuchen

Sie den Reifen auf Schnitte, eingefahrene Nägel oder andere spitze Gegenstände. Zur Mindestprofiltiefe beachten Sie bitte die gesetzlichen Vorschriften in Ihrem Land. Wir empfehlen, die Reifen spätestens bei einer Profiltiefe von 2 mm erneuern zu lassen.

– Der Reifenluftdruck sollte regelmäßig bei "kalten" Reifen kontrolliert

werden. Richtiger Luftdruck gewährleistet optimalen Fahrkomfort und maximale Lebensdauer des Reifens.



ACHTUNG



–LASSEN

SIE NUR REIFEN MONTIEREN, DIE VON

KTM FREIGEGEBEN SIND

. ANDERE

REIFEN KÖNNEN SICH NEGATIV AUF DAS

FAHRVERHALTEN AUSWIRKEN.

–V

ORDER

- UND HINTERRAD DÜRFEN NUR MIT R

EIFEN GLEICHARTIGER P

ROFILGESTAL-

TUNG BEREIFT SEIN

. REIFENFREIGABEN BEACHTEN !

–B

ESCHÄDIGTE

REIFEN MÜSSEN IM INTERESSE IHRER SICHERHEIT SOFORT ERNEUERT

WERDEN

–ABGEFAHRENE REIFEN WIRKEN SICH BESONDERS AUF NASSER

FAHRBAHN UNGÜNSTIG

AUF DAS

FAHRVERHALTEN AUS.

–Z

U GERINGER REIFENLUFTDRUCK FÜHRT ZU ABNORMALEM VERSCHLEISS UND ZUR

BERHITZUNG DES REIFENS

Speichenspannung kontrollieren

Korrekte Speichenspannung ist für die Stabilität des Rades und damit auch für die Fahrsicherheit sehr wichtig. Durch eine lockere Speiche wird das Rad unwuchtig und es lockern sich innerhalb kurzer Zeit andere Speichen. Prüfen Sie die Speichenspannung, besonders am neuen Motorrad, regelmäßig. Zur Kontrolle schlagen Sie mit der Klinge eines Schraubendrehers jede Speiche kurz an (siehe Abbildung). Dabei muß ein heller Ton erklingen. Dumpfe Töne deuten auf lockere Speichen hin. Lassen Sie bei Bedarf die Speichen in einer Fachwerkstätte nachziehen und das Rad zentrieren.



ACHTUNG



WENN MIT LOCKEREN SPEICHEN WEITERGEFAHREN WIRD, KÖNNEN SPEICHEN REISSEN

UND DADURCH UNSTABILES

AHRVERHALTEN BEWIRKEN.

Batterie des Digital-Tachometers tauschen

Nach ca. 2 Jahren sind die Batterien des Digitaltachometers erschöpft und müssen erneuert werden. Der Tachometer muß dazu ausgebaut werden. Dazu Scheinwerfermaske abnehmen und Tachobeleuchtung

1 aus dem

Tachogehäuse ziehen.

Mit einem Schraubendreher das blaue Tachoglas

2 nach unten aus dem

Tachogehäuse

3 hebeln. Die beiden Nasen A müssen dabei am Tacho-

gehäuse aushängen. Die Schrauben

4 entfernen und Tachometer aus dem

Gehäuse nehmen.

Bevor Sie die Batterie entfernen, unbedingt folgende Daten notieren: – Gesamtkilometerstand (DST) – Radumfang (WS) (KTM Serienbereifung = 2205 mm)

Entfernen Sie den Batteriedeckel an der Rückseite des Tachometers und entnehmen Sie die Batterien. Die neuen Batterien müssen mit dem Plus-Pol nach oben eingesetzt werden. Achten Sie beim Montieren des Batteriedeckels auf die richtige Positon des Dichtringes am Deckel. Nun muß noch der Gesamtkilometerstand, der Radumfang und die Uhrzeit eingegeben werden.

Der Einbau des Tachometers erfolgt in sinngemäß umgekehrter Reihenfolge.

vorne hinten

Gelände 1,0 bar 1,0 bar

Straße solo 1,5 bar 2,0 bar

REIFENLUFTDRUCK

Page 28

DEUTSCH

UHRZEIT „CLK“

GESAMTKILOMETER „DST“

NACH BATTERIEWECHSEL

1 sec

5 sec

1 sec

1. mit der rechten Taste die

zu ändernde Position wählen

1. vergewissern Sie sich daß die

Uhrzeit angezeigt wird und drücken Sie die Taste an der Rückseite für ca. 5 Sekunden (Uhrzeit beginnt zu blinken)

2. die linke Taste so oft drücken bis die

gewünschte Ziffer angezeigt wird

3. durch Drücken der rechten

Taste springen Sie zur nächsten Ziffer weiter

4. Punkt 2+3 wiederholen bis die korrekte Uhrzeit angezeigt wird

5. zum Beenden des Ein-

stellvorganges die Taste an der Rückseite für ca. 1 Sekunde drücken.

2. die linke Taste so oft

drücken bis die gewünschte Ziffer angezeigt wird

3. durch Drücken der rech-

ten Taste springen Sie zur nächsten Ziffer weiter

4. Punkt 2+3 wiederholen bis der vorher

notierte Gesamtkilometerstand angezeigt wird

5. zum Beenden des Einstell-

vorganges die Taste an der Rückseite mit einem spitzen Gegenstand für ca. 1 Sekunde drücken (der Wert ist somit gespeichert)

Page 29

DEUTSCH

Abstand des Magnetsensors kontrollieren / einstellen

Der Abstand zwischen Magnet 2 und Sensor 1 muß 2-4 mm betragen. Ist dies nicht der Fall kann es zu Funktionsstörungen des Tachometers kommen.

Dieser Abstand kann durch hinein- bzw. herausdrehen des Sensors 1 korrigiert werden.

RADUMFANG „WS“

1. vergewissern Sie sich daß die

Anzeige „TRP“ aktiv ist und drücken Sie die Taste an der Rückseite für ca. 5 Sekunden („WS“ erscheint)

2. mit der rechten Taste die zu ändernde

Position wählen

3. die linke Taste so oft drücken bis die

gewünschte Ziffer angezeigt wird

4. Punkt 2+3 wiederholen bis

der korrekte Radumfang angezeigt wird

5. zum Beenden des Ein-

stellvorganges die Taste an der Rückseite für ca. 1 Sekunde drücken.

5 sec

1 sec

mm x 3,14

km/h:

WS = mm x 3,14

mp/h:

WS = (mm x 3,14) : 1,61

Radumfang mit Serienbereifung = 2205 mm

Page 30

DEUTSCH

Batterie (MXC, EXC)

Die Batterie befindet sich unter der Sitzbank. Diese Batterie hat ein geschlossenes System und ist daher wartungfrei. Elektrolytstand kontrollieren oder Wasser nachfüllen ist nicht nötig. Es sind lediglich die Batteriepole sauber zu halten und nötigenfalls mit säurefreiem Fett leicht einzufetten.

Batterie ausbauen: Zuerst Minuspol dann Pluspol der Batterie abklemmen. Filterkastendeckel abnehmen und die beiden Gummibänder 1 aushängen. Batterie herausnehmen. Beim Einbauen den Minuspol zuletzt an die Batterie anschließen.



ACHTUNG



–SOLLTE AUS IRGEND EINEM

GRUND ELEKTROLYT (SCHWEFELSÄURE) AUS DER BATTE-

RIE AUSTRETEN IST HÖCHSTE VORSICHT GEBOTEN. ELEKTROLYT KANN SCHWERE

VERBRENNUNGEN VERURSACHEN

–BEI

HAUTKONTAKT MIT REICHLICH WASSER ABSPÜLEN

–FALLS

ELEKTROLYT IN DIE AUGEN GELANGT,

MINDESTENS 15 MINUTEN LANG MIT

WASSER AUSSPÜLEN UND SOFORT EINEN

ARZT AUFSUCHEN

–OBWOHL ES SICH UM EINE VERSCHLOSSENE

BATTERIE HANDELT, KÖNNEN DENNOCH

EXPLOSIVE

GASE AUSTRETEN. FUNKEN ODER OFFENE FLAMMEN VON DER BATTERIE

FERNHALTEN

–DEFEKTE BATTERIEN AUSSER REICHWEITE VON KINDERN HALTEN UND ORDNUNGS-

GEMÄSS ENTSORGEN

VORSICHT

–D

IE VERSCHLUSSLEISTE

2 DARF KEINESFALLS ENTFERNT WERDEN

DA SIE SONST

BESCHÄDIGT WIRD

–BATTERIE KEINESFALLS BEI LAUFENDEM MOTOR ABKLEMMEN, DADURCH WIRD DER

EGLER-GLEICHRICHTER ZERSTÖRT

LAGERUNG: Wird das Motorrad für längere Zeit stillgelegt, Batterie ausbauen und aufladen. Lagertemperatur 0 - 35°C, ohne direkte Sonneneinstrahlung.

Batterie laden

Batterie ausbauen und den Ladezustand ermitteln. Dazu mißt man mit einem Voltmeter die Spannung zwischen den Batteriepolen (Ruhespannung). Um eine exakte Messung zu erhalten, darf die Batterie mindestens 30 Minuten vorher weder geladen nocht entladen werden.

Kann der Ladezustand nicht festgestellt werden, darf die Batterie max. 10 Stunden mit 0,5 Ampere und max. 14,4 Volt geladen werden.

VORSICHT

–

DIE VERSCHLUSSLEISTE DARF KEINESFALLS ENTFERNT WERDEN, DA SIE SONST BESCHÄDIGT WIRD

– BEIM LADEN ERST BATTERIE AN DAS LADEGERÄT ANSCHLIESSEN, DANN LADEGERÄT

EINSCHALTEN

– BEI LADUNG IN GESCHLOSSENEN RÄUMEN IST FÜR GUTE BELÜFTUNG ZU SORGEN.

BEIM LADEN ERZEUGT DIE BATTERIE EXPLOSIVE GASE.

–WIRD DIE BATTERIE ZU LANGE ODER MIT ZU HOHER SPANNUNG GELADEN, ENT-

WEICHT

ELEKTROLYT ÜBER DIE SICHERHEITSVENTILE. DADURCH VERLIERT DIE BATTERIE

KAPAZITÄT.

–SCHNELLADUNGEN SOLLTEN MÖGLICHST UNTERLASSEN WERDEN.

Ruhespannung Ladezustand Ladedauer bei Ladespannung

Volt % 0,5 A

>12,7 100 –– ~12,5 75 4 h

Max.

~12,2 50 7 h

14,4 V

~12,0 25 11 h ~11,8 0 14 h

VOLT

Page 31

DEUTSCH

Sicherung (MXC/EXC)

Die Sicherung 1 befindet sich im Startrelais des E-Starters 2 unter der linken Seitenverkleidung. Nach dem Abnehmen der linken Seitenverkleidung, des Filterkastendeckels und der Schutzkappe

A, ist die Sicherung sichtbar.

Mit ihr sind folgende Verbraucher abgesichert: – E-Startsystem – Horn – Blinker

Im Startrelais steckt auch eine Ersatzsicherung

3 (10 Ampere).

Durchgeschmolzene Sicherung nur durch eine gleichwertige ersetzen. Schmilzt nach dem Einsetzen einer neuen Sicherung diese wieder durch, unbedingt eine KTM Fachwerkstätte aufsuchen. Sie hat eine Kapazität von 10 Ampere.

VORSICHT

UF KEINEN FALL EINE STÄRKERE SICHERUNG EINSETZEN ODER DIE SICHERUNG

„FLICKEN“, UNSACHGEMÄSSE BEHANDLUNG KANN DIE GESAMTE ELEKTRISCHE ANLAGE

ZERSTÖREN

Scheinwerferlampe / Standlichtlampe tauschen

Beide Gummibänder lösen und Scheinwerfermaske nach vorne schwenken. Standlichtlampe mit Fassung 4 vorsichtig aus dem Reflektor ziehen. Stecker

5 von der Scheinwerferlampe abziehen und Gummikappe 6

abnehmen. Haltebügel aushängen und Glühlampe aus dem Reflektor nehmen. Beim Wechseln der Standlichtlampe wird diese einfach aus der Fassung gezogen.

Neue Lampe so einsetzen, daß die Nasen 7 in die Ausnehmungen 8 eingreifen.

Dabei den Glaskörper der Lampe nicht berühren, damit er fettfrei bleibt. Haltebügel einhängen, Gummikappe und Stecker montieren. Sollte die Standlichtlampe erneuert werden, so wird diese nur in die Fassung gesteckt. Standlichtlampe mit Fassung wieder einsetzen. Scheinwerfermaske unten an den Haltestiften einhängen und mit den Gummibändern fixieren.

Page 32

DEUTSCH

bei kaltem Motor

10 mm

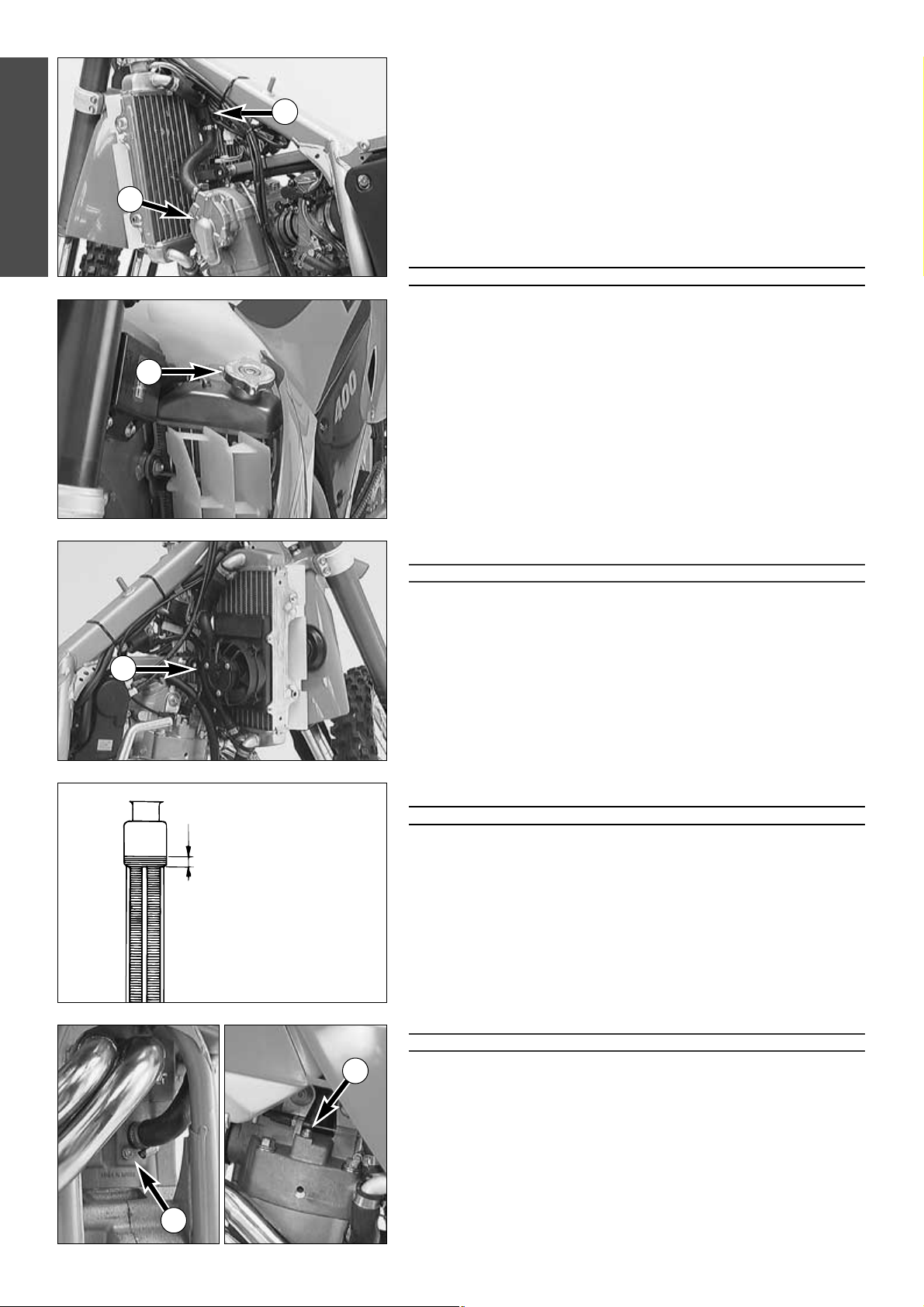

Kühlsystem

Durch die Wasserpumpe 1 im Motor ist ein Zwangsumlauf der Kühlflüssigkeit gegeben. Bei kaltem Motor zirkuliert die Kühlflüssigkeit nur im Zylinder und im Zylinderkopf. Nachdem der Motor seine Betriebstemperatur (ca 70°C) erreicht hat, öffnet der Thermostat

2 und die Kühlflüssigkeit wird

auch durch die beiden Aluminium-Kühler gepumpt. Die Kühlung erfolgt durch den Fahrtwind. Je niedriger die Geschwindigkeit, desto geringer die Kühlwirkung. Ebenso verringern schmutzige Kühlrippen die Kühlwirkung. Der bei Erwärmung entstehende Druck im Kühlsystem wird durch ein Ventil im Kühlerverschluß

3 geregelt; hierdurch ist eine Kühlflüssigkeitstemperatur

bis zu 120°C zulässig, ohne daß mit Funktionsstörungen gerechnet werden muß.



ACHTUNG



–KONTROLLIEREN SIE DEN KÜHLFLÜSSIGKEITSSTAND MÖGLICHST BEI KALTEM MOTOR.

ENN S

IE DEN KÜHLERVERSCHLUSS

3 BEI HEISSEM M

OTOR ABNEHMEN MÜSSEN,

SOLLTEN SIE IHN MIT EINEM

LAPPEN ABDECKEN UND LANGSAM ÖFFNEN, DAMIT SICH

DER

ÜBERDRUCK ABBAUEN KANN

. V

ORSICHT - V

ERBRÜHUNGSGEFAHR !

–L

ÖSEN

SIE KEINE KÜHLERSCHLÄUCHE BEI HEISSEM M

OTOR. DIE AUSTRETENDE, HEISSE

KÜHLFLÜSSIGKEIT UND DER

DAMPF KÖNNEN ERNSTHAFTE VERBRÜHUNGEN

VERURSACHEN

–

BEIV

ERBRÜHUNGEN DIE

TELLE SOFORT UNTER FLIESSENDES, KALTESWASSER HALTEN

–KÜHLFLÜSSIGKEIT IST GIFTIG! LAGERN SIE KÜHLFLÜSSIGKEIT SO, DASS SIE VON

KINDERN NICHT ERREICHT WERDEN KANN.

–WENN KÜHLFLÜSSIGKEIT GESCHLUCKT WURDE

, SOFORT EINEN ARZT AUFSUCHEN.

–W

ENN KÜHLFLÜSSIGKEIT IN DIE AUGEN GELANGT, SOFORT MIT WASSER AUSSPÜLEN

UND EINEN

ARZT AUFSUCHEN.

Als Kühlflüssigkeit wird eine Mischung aus 40% Frostschutzmittel und 60 % Wasser verwendet. Der Gefrierschutz muß jedoch mindestens -25° C betragen. Diese Mischung bietet neben Gefrierschutz auch einen guten Korrosionsschutz und sollte deshalb nicht durch reines Wasser ersetzt werden.

VORSICHT

–W

ENN DIE KÜHLFLÜSSIGKEIT ABGELASSEN WURDE, IST BEIM BEFÜLLEN DAS KÜHLSY-

STEM UNBEDINGT ZU ENTLÜFTEN (SIEHE UNTEN).

–F

ÜR DAS KÜHLSYSTEM SOLLTEN SIE NUR HOCHWERTIGEN MARKEN-FROSTSCHUTZ

(

Z.B. Shell Advance Coolant) VERWENDEN. BEI MINDERWERTIGEN FROSTSCHUTZ-

MITTELN KANN ES ZU KORROSION UND SCHAUMBILDUNG KOMMEN.

–U

NTER EXTREMEN KLIMATISCHEN BEDINGUNGEN BZW. IM STOP AND GO VERKEHR

KANN ES ZU

ÜBERHITZUNGSERSCHEINUNGEN KOMMEN; ALS ABHILFE WIRD FÜR

ODELLE MIT E-S

TARTER EIN ELEKTRISCHER L

ÜFTER

4 ZUM

NACHRÜSTEN ANGEBO

TEN (FRAGEN SIE IHREN KTM HÄNDLER).

Kühlflüssigkeitsstand kontrollieren

Die Kühlflüssigkeit sollte bei kaltem Motor ca. 10 mm über die Kühllamellen stehen (siehe Skizze).



ACHTUNG



–KONTROLLIEREN SIE DEN KÜHLFLÜSSIGKEITSSTAND MÖGLICHST BEI KALTEM MOTOR.

ENN SIE DEN KÜHLERVERSCHLUSS 3 BEI HEISSEM MOTOR ABNEHMEN MÜSSEN,

SOLLTEN SIE IHN MIT EINEM LAPPEN ABDECKEN UND LANGSAM ÖFFNEN, DAMIT SICH DER

ÜBERDRUCK ABBAUEN KANN. VORSICHT - VERBRÜHUNGSGEFAHR !

–L

ÖSEN SIE KEINE KÜHLERSCHLÄUCHE BEI HEISSEM MOTOR. DIE AUSTRETENDE, HEISSE

KÜHLFLÜSSIGKEIT UND DER DAMPF KÖNNEN ERNSTHAFTE VERBRÜHUNGEN

VERURSACHEN

–

BEIV

ERBRÜHUNGEN DIESTELLE SOFORT UNTER FLIESSENDES, KALTESWASSER HALTEN

–KÜHLFLÜSSIGKEIT IST GIFTIG! LAGERN SIE KÜHLFLÜSSIGKEIT SO, DASS SIE VON

KINDERN NICHT ERREICHT WERDEN KANN.

–W

ENN KÜHLFLÜSSIGKEIT GESCHLUCKT WURDE, SOFORT EINEN ARZT AUFSUCHEN.

–W

ENN KÜHLFLÜSSIGKEIT IN DIE AUGEN GELANGT, SOFORT MIT WASSER AUSSPÜLEN

UND EINEN

ARZT AUFSUCHEN.

VORSICHT

URDE DIE KÜHLFLÜSSIGKEIT ABGELASSEN, IST DAS KÜHLSYSTEM ZU ENTLÜFTEN.

Kühlsystem entlüften

Die Kühlflüssigkeit kann durch Entfernen der Schraube 5 an der Vorderseite des Zylinders abgelassen werden. Zum Entlüften des Kühlsystems ca 0,8 Liter Kühlflüssigkeit einfüllen und die Entlüftungsschraube

6 entfernen. Entlüftungschraube erst einsetzen, wenn

an der Bohrung Kühlflüssigkeit blasenfrei austritt. Füllen Sie das nun Kühlflüssigkeit ein, bis diese ca 10 mm über die Kühllamellen reicht. Nach einer kurzen Fahrt den Kühlflüssigkeitsstand nochmals prüfen.

Page 33

DEUTSCH

Luftfilter reinigen *

Ein verschmutzter Luftfilter beieinträchtigt den Luftdurchsatz, vermindert die Motorleistung und erhöht den Kraftstoffverbrauch. Im Extremfall kann sogar Schmutz in den Motor gelangen und Schäden verursachen. Warten Sie daher den Luftfilter regelmäßig.

Dazu die beiden Schnellverschlüsse

1 gegen den Uhrzeigersinn drehen und

bis zum Anschlag herausziehen. Filterkastendeckel nach vorne ziehen und abnehmen. Filterhaltebügel

2 unten aushängen, zur Seite schwenken und

Luftfilter

3 samt Filterträger 4 aus dem Filterkasten nehmen.

VORSICHT

–L

UFTFILTER NICHT MIT KRAFTSTOFF ODER PETROLEUM REINIGEN, DA DIESE MITTEL

DEN

SCHAUMSTOFF ANGREIFEN. KTM EMPFIEHLT FÜR DIE LUFTFILTERWARTUNG DIE PRODUKTE DER FIRMA PUTOLINE. „ACTION CLEANER” ZUM REINIGEN UND „ACTION F

LUID” ZUM ÖLEN DES LUFTFILTERS

–N

EHMEN

SIE IHR M

OTORRAD NIE OHNE LUFTFILTER IN BETRIEB

. DER EINDRINGENDE

STAUB UND

SCHMUTZ KANN SCHÄDEN UND ERHÖHTEN

VERSCHLEISS VERURSACHEN.

Luftfilter in spezieller Reinigungsflüssigkeit gründlich auswaschen und gut trocknen lassen. Den Luftfilter nur ausdrücken, keinesfalls auswringen. Trockenen Luftfilter mit einem hochwertigen Filteröl einölen. Luftfilterkasten ebenfalls reinigen. Vergasermanschette auf Beschädigungen und festen Sitz prüfen. Luftfilter auf den Filterträger montieren. Luftfilter samt Filterträger in den Filterkasten montieren, dabei auf die Zentrierung achten, und mit dem Filterhaltebügel fixieren.

Glasfasergarnfüllung des Auspuff-Enddämpfers erneuern*

Auspuff-Enddämpfer aus Aluminium, sind zur Dämpfung mit Glasfasergarn gefüllt. Durch die Hitzeeinwirkung wird das Glasfasergarn locker. Das kann zu Leistungsverlust führen und die Dämpfung des Schalldämpfers wird vermindert. Erfahrungsgemäß ist die vordere Glasfasergarn-Packung

5 öfter

zu erneuern, als die hintere Dämmstoffmatte

Nehmen Sie dazu den Auspuff-Enddämpfer vom Fahrzeug und entfernen Sie die vordere Verschlußkappe

7. Ziehen Sie die vordere Glasfasergarn-

Packung samt dem Auspuff-Innenrohr

8 aus dem Enddämpfer. Reinigen

Sie das vordere Auspuff-Innenrohr. Zur leichteren Montage der Glasfasergarn-Packung können Sie sich selbst ein Montagewerkzeug

9 aus Holz, Kunstoff oder Metall anfertigen. Mon-

tagewerkzeug in das Innenrohr stecken und Glasfasergarn-Packung darüberschieben. Innenrohr mit Packung so in den Schalldämpfer schieben, daß der Schlitz des Innenrohres in den Steg

C eingreift. Glasfasergarn-Packung

mit einem stumpfen Gegenstand zur Gänze in den Enddämpfer stopfen und Verschlußkappe montieren. Zum Wechseln der hinteren Dämmstoffmatte zuerst die vordere Packung und das Auspuff-Innenrohr entfernen. Dann die Nieten aufbohren und die Endkappe abnehmen. HINWEIS: Die O-Ringe der Verschlußkappen sind bei jeder Auspuffreparatur zu erneuern. Glasfasergarn-Packungen sind in Ihrer KTM-Fachwerkstätte erhältlich.



ACHTUNG



IE AUSPUFFANLAGE WIRD BEIM BETRIEB DES MOTORRADES SEHR HEISS. BEGINNEN SIE

MIT DEN

ARBEITEN AN DER AUSPUFFANLAGE ERST NACH DEM ABKÜHLEN UM VERBREN-

NUNGEN ZU VERMEIDEN

Sparkarrestor reinigen (MXC/EXC USA) *

Der Sparkarrestor sollte beim Erneuern der Glasfasergarn-Füllung oder mindestens einmal jährlich gereinigt werden. Dazu Auspuff-Endkappe abnehmen und eventuell vorhandene Ablagerungen im Bereich

D entfernen. O-Ring erneuern und Endkappe montieren.

EXC

Page 34

DEUTSCH

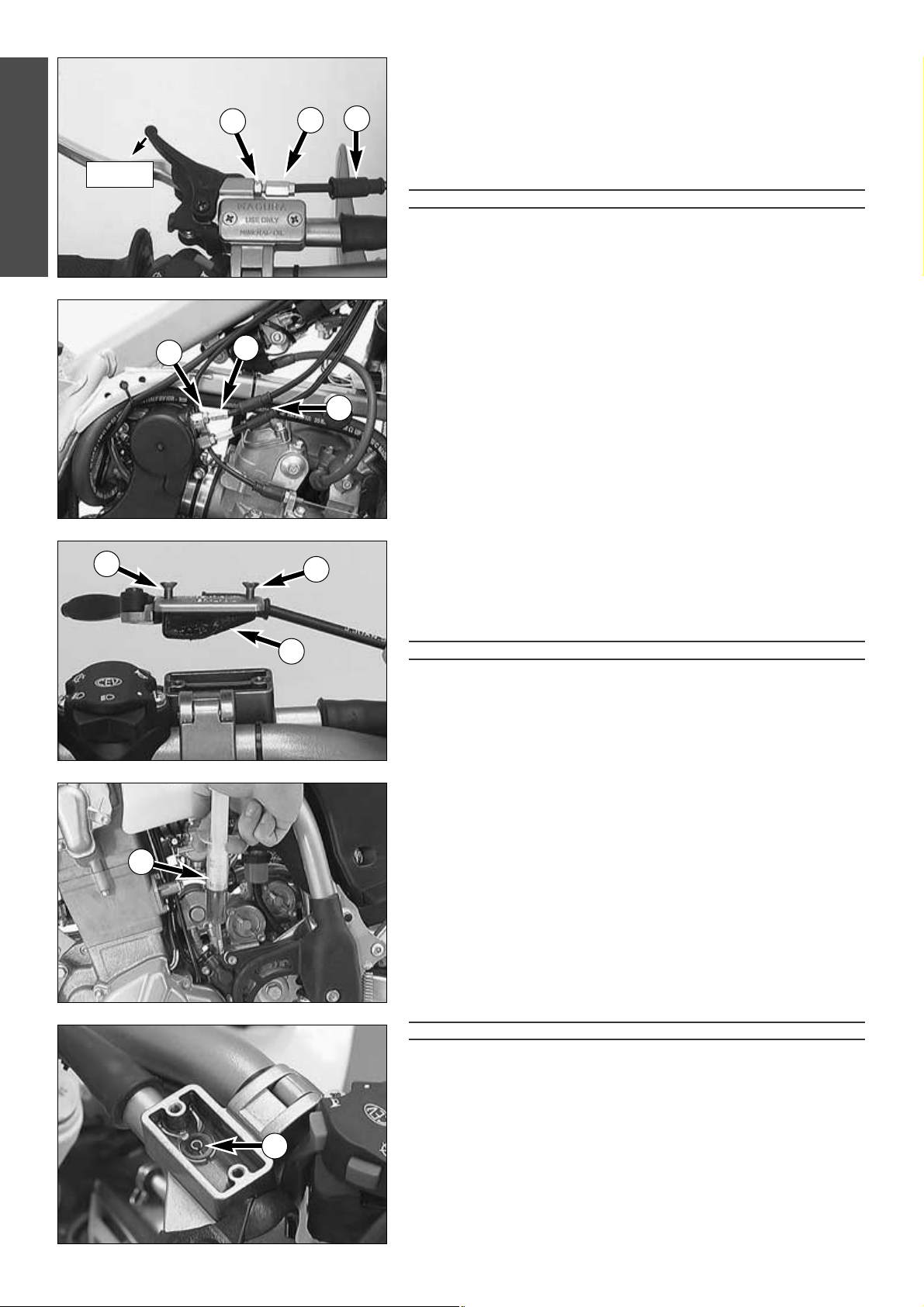

Einstellung des Handdekompressorseilzuges prüfen *

Motor starten und bei Leerlaufdrehzahl langsam den Handdekompressorhebel ziehen, bis Sie am Hebel das Klopfen des Kipphebels spühren. Der Leerweg bis zum Klopfen sollte am Hebel außen ca. 10 mm betragen. Nötigenfalls Leerweg korrigieren. Zum Einstellen Schutzkappe

1 zurückschieben, Kontermutter 2 lockern

und Einstellschraube

3 entsprechend verstellen. Kontermutter festziehen

und Schutzkappe aufschieben.

VORSICHT

WENN AM DEKOHEBEL KEIN LEERWEG VORHANDEN IST, FÜHRT DIES ZUM MOTORSCHADEN. HINWEIS:

Am Autodeko sind keinerlei Einstellarbeiten erforderlich.

Gasseilzüge einstellen *

Am Gasdrehgriff soll immer ein Leerweg von 3-5 mm vorhanden sein. Außerdem darf sich bei laufendem Motor die Leerlaufdrehzahl nicht ändern, wenn sie den Lenker ganz nach links und rechts einschlagen. Zum Einstellen der Gasseilzüge Sitzbank und Tank mit Spoiler abnehmen. Schutzkappe

4 zurückschieben, Kontermutter 5 lösen und Einstellschraube

6 entsprechend verdrehen. Einstellschraube gegen den Uhrzeigersinn dre-

hen verringert den Leerweg, Einstellschraube im Uhrzeigersinn drehen erhöht den Leerweg. Kontermutter festziehen und Gasdrehgriff auf Leichgängigkeit prüfen. Tank und Sitzbank montieren.

Ölstand der hydraulischen Kupplung prüfen

Zum Prüfen des Ölstandes im Geberzylinder der Kupplung muß der Deckel abgenommen werden. Dazu Schrauben

7 entfernen und Deckel samt

Gummibalg

8 abnehmen. Der Ölpegel sollte bei waagrecht-stehendem

Geberzylinder 4 mm unter der Oberkante liegen. Nötigenfalls Hydrauliköl SAE 10 (z.B. Shell Naturelle HF-E15) nachfüllen.

VORSICHT

ERWENDEN SIE ZUM

BEFÜLLEN DES GEBERZYLINDERS NUR MINERALISCHES

HYDRAULIKÖL SAE 10. KEINESFALLS BREMSFLÜSSIGKEIT EINFÜLLEN.

Entlüften der hydraulischen Kupplung *

Zum Entlüften muß der Deckel des Geberzylinders der Kupplung abgenommen werden. Dazu Schrauben

7 entfernen und Deckel samt Gummibalg 8

abnehmen. Am Nehmerzylinder der Kupplung den Entlüftungsnippel entfernen. Statt dessen die mit Hydrauliköl (SAE 10) gefüllte Entlüftungsspritze

montieren. Das Öl solange nachfüllen, bis aus der Bohrung A des Geberzylinders das Öl blasenfrei austritt. Achten Sie darauf, das kein Öl überläuft. Die Entlüfungsspritze ist beim KTM Händler erhältlich.

VORSICHT

ACH BEENDIGUNG DES ENTLÜFTUNGVORGANGES IST AUF DEN RICHTIGEN ÖLSTAND IM

GEBERZYLINDER ZU ACHTEN. VERWENDEN SIE ZUM BEFÜLLEN DES GEBERZYLINDERS NUR

MINERALISCHES

HYDRAULIKÖL SAE 10 (Z.B. SHELL NATURELLE HF-E15). KEINESFALLS

BREMSFLÜSSIGKEIT EINFÜLLEN.

10 mm

Page 35

DEUTSCH

VERGASER – Leerlauf einstellen (MX-FCR39) *

Die Leerlaufeinstellung des Vergasers wirkt sich stark auf das Startverhalten des Motors aus. Das heißt, ein Motor mit korrekt eingestelltem Leerlauf wird sich leichter starten lassen als einer mit falsch eingestelltem Leerlauf.

Der Leerlauf wird mit dem Einstellrad

1 und der Gemischregulierschraube

2 reguliert. Mit dem Einstellrad wird die Grundstellung des Schiebers

eingestellt. Mit der Gemischregulierschraube wird das Leerlaufgemisch reguliert, das über das Leerlaufsystem zum Motor gelangt. Drehen im Uhrzeigersinn verringert die Kraftstoffmenge (mageres Gemisch), drehen gegen den Uhrzeigersinn erhöht die Kraftstoffmenge (fettes Gemisch).

UM DEN LEERLAUF RICHTIG EINZUSTELLEN GEHEN SIE FOLGENDERMASSEN VOR: 1 Gemischregulierschraube

2 bis zum Anschlag eindrehen und auf die von

KTM vorgesehene Grundeinstellung (siehe Technische Daten Motor) regulieren.

2 Motor warmfahren 3 Mit dem Einstellrad

1 normale Leerlaufdrehzahl (1400 - 1500/min)

einstellen.

4 Gemischregulierschraube

2 langsam im Uhrzeigersinn drehen, bis die

Leerlaufdrehzahl zu sinken beginnt. Merken Sie sich diese Stellung und drehen Sie die Gemischregulierschraube nun langsam gegen den Uhrzeigersinn, bis die Leerlaufdrehzahl wieder sinkt. Zwischen diesen beiden Stellungen den Punkt mit der höchsten Leerlaufdrehzahl einstellen. Sollte es dabei zu einem größeren Drehzahlanstieg kommen, reduzieren Sie die Leerlaufdrehzahl auf normales Niveau und verfahren nochmals entsprechend Punkt 4. Der Extremsportfahrer wird von diesem Idealwert ca 1/4 Umdrehung magerer (im Uhrzeigersinn) einstellen, da sein Motor im Sporteinsatz heißer wird. HINWEIS: Kommt man mit der hier beschriebenen Vorgangsweise zu keinem befriedigenden Ergebnis, kann eine falsch dimensionierte Leerlaufdüse die Ursache dafür sein. Sollte a) die Gemischregulierschraube bis zum Anschlag eingedreht sein und es gab keine Drehzahlveränderung, muß eine kleinere Leerlaufdüse eingesetzt werden. b) der Motor ausgehen, wenn die Gemischregulierschraube noch 2 Umdrehungen offen ist, muß eine größere Leerlaufdüse gewählt werden. Nach einem Düsenwechsel ist natürlich mit den Einstellarbeiten von vorne zu beginnen.

5 nun mit dem Einstellrad die gewünschte Leerlaufdrehzahl einstellen 6 Bei größeren Außentemperaturveränderungen und extrem verschiede-

nen Höhenlagen sollte der Leerlauf neu eingestellt werden.

Grundsätzliches zum Verschleiß des Vergasers

Gasschieber, Düsennadel und Düsenstock unterliegen durch Motorvibration erhöhtem Verschleiß. Durch die Abnützung treten am Vergaser Fehlfunktionen (z.B. überfetten) auf. Diese Teile sollten deshalb nach 200 Betriebstunden erneuert werden.

Gemischregulierschraube einstellen *

Die Gemischregulierschraube ist speziell bei den EXC-Modellen schwer zu erreichen. Aus diesem Grund ist ein entsprechendes Spezialwerkzeug erhältlich. Führen Sie das Spezialwerkzeug in die Bohrung

A an der Vergaser-Unter-

seite ein. Drücken Sie das Werkzeug leicht nach oben und drehen Sie das Einstellrad

3 bis das Werkzeug in den Schlitz der Gemischregulierschraube

2 einrastet.

Nun können Sie die Einstellung vornehmen. Auf dem Einstellrad sind Markierungen angebracht, damit die Umdrehungen besser ersichtlich sind.

Schwimmerniveau (Schwimmerhöhe) prüfen *

Dazu Vergaser ausbauen und Schwimmerkammer entfernen. Vergaser so schräg halten, daß der Schwimmer am Schwimmernadelventil anliegt, dieses aber nicht zusammendrückt (siehe Abbildung). Nun mit einer Schiebelehre den Abstand

H von der Gehäusekante zur

Schwimmer-Oberkante messen. Die Schwimmerhöhe

H soll 9 mm betragen.

Entspricht die Schwimmerhöhe nicht dem Sollwert, Schwimmernadelventil kontrollieren und nötigenfalls erneuern.

Falls das Schwimmernadelventil in Ordnung ist, kann die Schwimmerhöhe durch Biegen des Schwimmerhebels

4 eingestellt werden.

Schwimmerkammer montieren, Vergaser einbauen und Leerlauf einstellen.

Page 36

DEUTSCH

Schwimmerkammer des Vergasers entleeren

Nach jeder Naßreinigung sollte die Schwimmerkammer des Vergasers entleert werden, um eventuell eingedrungenes Wasser zu entfernen. Wasser in der Schwimmerkammer führt zu Funktionsstörungen. Führen Sie diese Arbeit bei kaltem Motor durch. Schließen Sie den Kraftstoffhahn und legen Sie ein Tuch unter den Vergaser, das den auslaufenden Kraftstoff aufsaugen kann. Schrauben Sie die Verschlußschraube

1 ab und

reinigen Sie diese mit Druckluft. Kontrollieren Sie den O-Ring und montieren Sie die Verschlußschraube wieder. Öffnen Sie den Kraftstoffhahn und prüfen Sie die Schwimmerkammer auf Dichtheit.



ACHTUNG



–KRAFTSTOFF IST LEICHT ENTFLAMMBAR UND GIFTIG. BEIM HANTIEREN MIT

KRAFTSTOFF IST ÄUSSERSTE VORSICHT GEBOTEN. FÜHREN SIE ARBEITEN AN DER KRAFTSTOFFANLAGE NIE IN DER

NÄHE VON OFFENEN FLAMMEN ODER BRENNENDEN

ZIGARETTEN DURCH.

–L

ASSEN

SIE DEN MOTOR IMMER VORHER ABKÜHLEN

. VERSCHÜTTETEN K

RAFTSTOFF

SOFORT AUFWISCHEN

. M

IT KRAFTSTOFF GETRÄNKTE MATERIALIEN SIND EBENFALLS

LEICHT ENTFLAMMBAR

. W

URDE KRAFTSTOFF VERSCHLUCKT ODER IST ER IN DIE

AUGEN GESPRITZT

, IST SOFORT EIN ARZT AUFZUSUCHEN.

–E

NTSORGEN

SIE DEN KRAFTSTOFF ORDNUNGSGEMÄSS.

Ölkreislauf

Die Ölpumpe 1 saugt über das lange Ölsieb 2 Motoröl aus dem Ölsumpf des Getriebes. Das Motoröl wird über eine Ölleitung

3 in den Zylinderkopf

zur Nockenwellen-Schmierung

4 geleitet, die Ölmenge wird mit der

Düsenschraube

5 geregelt. Ein Ölkanal zweigt zum langen Ölfilter 6 ab,

wo die gröberen Partikel aus dem Motoröl gefiltert werden. Danach gelangt das Motoröl zum kurzen Ölfilter

7, der auch die feinsten Partikel filtert. Das

gereinigte Motoröl wird nun vorbei am Bypaßventil

8 zum Pleuellager 9

gepumpt und durch eine Düse bk von unten auf den Kolben gespritzt. Die zweite Ölpumpe

bl saugt das Motoröl über das kurze Ölsieb bm aus

dem Kurbelgehäuse und schmiert damit die Getriebezahnräder

bn.

Motorölstand kontrollieren

Der Motorölstand kann bei kaltem und warmem Motor kontrolliert werden. Motorrad auf waagrechte Fläche aufrecht stellen (nicht auf Seitenständer).

Bei kaltem Motor muß das Motoröl an der Schauglas-Unterkante

sichtbar sein. Bei warmem Motor muß das Motoröl bis zur Schauglas-Oberkante

stehen. Nötigenfalls Motoröl nachfüllen.

VORSICHT

U WENIG MOTORÖL ODER QUALITATIV MINDERWERTIGES ÖL FÜHRT ZU VORZEITIGEM

VERSCHLEISS DES MOTORS.

Wenn das Ölschauglas stark verschmutzt ist (z.B. Wettbewerb in schlammigem Gelände) kann der Motorölstand auch mit dem Ölmeßstab vorgenommen werden. Dazu Ölmeßstab herausschrauben und mit einem Tuch abwischen. Ölmeßstab ganz einschrauben und wieder herausschrauben. Bei warmem Motor sollte der Ölstand nahe der MAX-Markierung

C liegen

(+0mm –5mm).

VORSICHT

CHTEN SIE BEIM ENTFERNEN DES ÖLMESSTABES, DASS KEIN SCHMUTZ IN DEN MOTOR

GELANGT

Motor auf Dichtheit prüfen.

Page 37

DEUTSCH

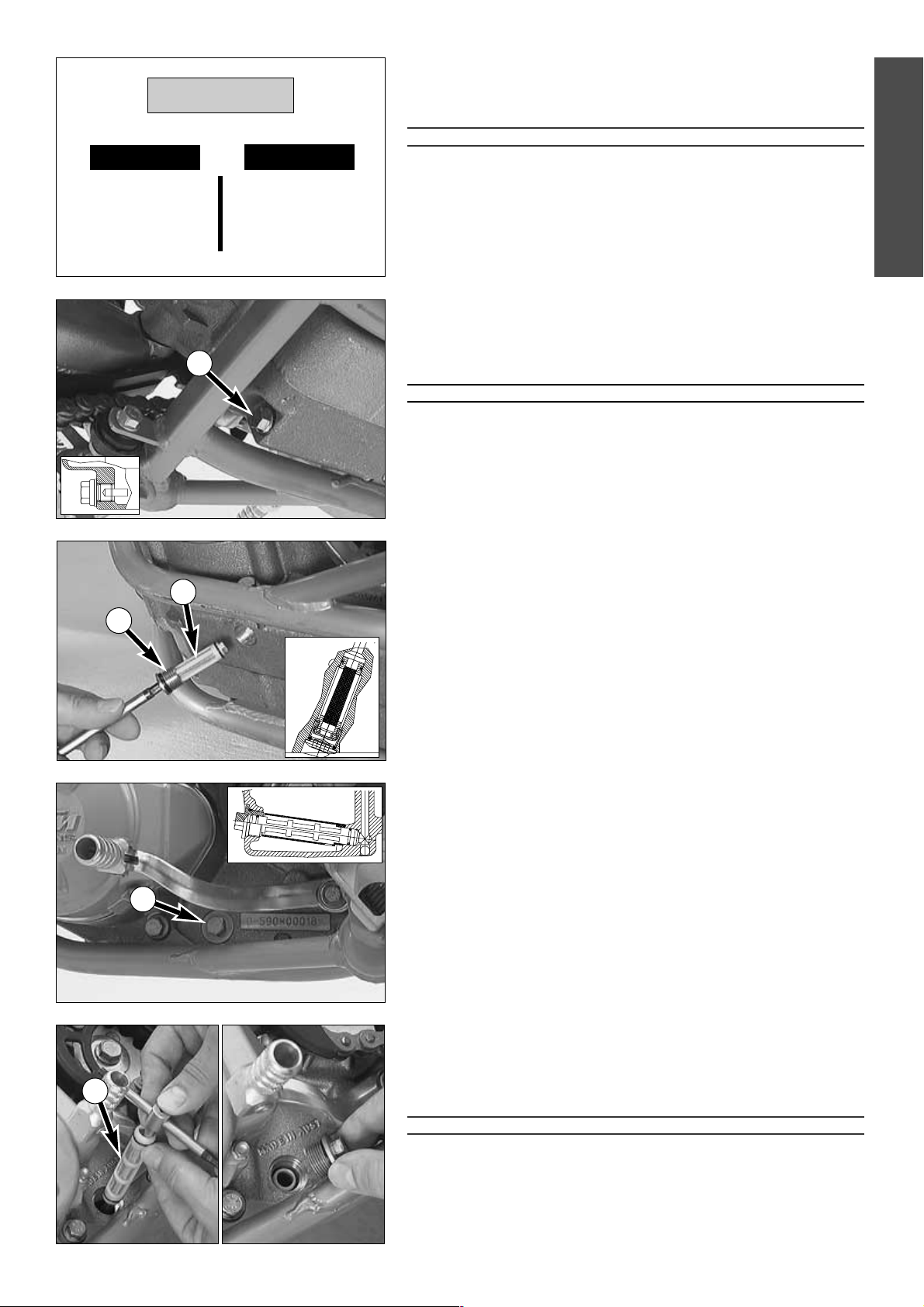

Motoröl

Verwenden Sie nur vollsynthetische Markenöle (Shell Advance Ultra 4), welche die Qualitätsanforderungen der API-Klassen SG oder SH (Angaben auf dem Behälter) erfüllen oder übertreffen.

VORSICHT

U WENIG

MOTORÖL ODER QUALITATIV MINDERWERTIGES

ÖL FÜHRT ZU VORZEITIGEM

VERSCHLEISS DES MOTORS.

Motoröl wechseln *

HINWEIS: B

EI EINEM MOTORÖLWECHSEL MUSS DAS K

URZE UND DAS LANGE ÖLSIEB

GEREINIGT WERDEN UND BEIDE

ÖLFILTER ERNEUERT WERDEN.

Der Motorölwechsel ist bei betriebswarmem Motor vorzunehmen.



ACHTUNG



EIN BETRIEBSWARMER MOTOR UND DAS DARIN BEFINDLICHE MOTORÖL SIND SEHR

HEISS

– VERBRENNEN SIE SICH NICHT.

Motorrad auf waagrechter Fläche abstellen, Verschlußschraube

1 entfer-

nen und Öl in ein Gefäß ablaufen lassen. Verschlußschraube (mit Magnet) gründlich reinigen. Nachdem das Öl zur Gänze abgelaufen ist, Dichtfläche reinigen, Verschlußschraube samt Dichtring montieren und mit 20 Nm festziehen.

KURZES ÖLSIEB REINIGEN Das kurze Ölsieb

2 steckt in der Verschlußschraube mit Innensechskant 3

an der Motor-Unterseite. Stecken Sie einen Stiftschlüssel in die Verschlußschraube und klopfen Sie mit einem Hammer einige male auf den Schlüssel, um die Verschlußschraube zu entspannen. Ölsieb ausbauen, Teile gründlich reinigen und mit Druckluft ausblasen. O-Ringe auf Beschädigungen prüfen und nötigenfalls erneuern. Ölsieb mit Verschlußschraube wieder montieren und Verschlußschraube mit 10 Nm festziehen.

LANGES ÖLSIEB REINIGEN Das lange Ölsieb steckt in der Verschlußschraube mit Sechskant

4 neben

der Motornummer. Verschlußschraube mit Ölsieb ausbauen, Teile gründlich reinigen und mit Druckluft ausblasen. O-Ringe auf Beschädigungen prüfen und nötigenfalls erneuern.

Zum Montieren des langen Ölsiebes

5 stecken Sie dieses auf einen ca 300

mm langen Stiftschlüssel oder Ähnliches.Stecken Sie den Stiftschlüssel durch die Öffnung in die Bohrung der gegenüberliegenden Motorgehäusewand. Schieben Sie nun das Ölsieb bis zum Anschlag in das Motorgehäuse. Stiftschlüssel entfernen, Verschlußschraube montieren und mit 15 Nm festziehen.

VORSICHT

AS SIEB WIRD SCHRÄG NACH UNTEN EINGEBAUT, BEI UNKORREKTER MONTAGE VER-

LIERT ES SEINE FITERWIRKUNG, IN FOLGE KOMMT ES ZU ERHÖHTEM MOTORVERSCHLEISS.

 

–

0°C

32°F

15W 40 15W 50

10W 40 10W 50

API: SG, SH

TEMPERATUR

Page 38

DEUTSCH

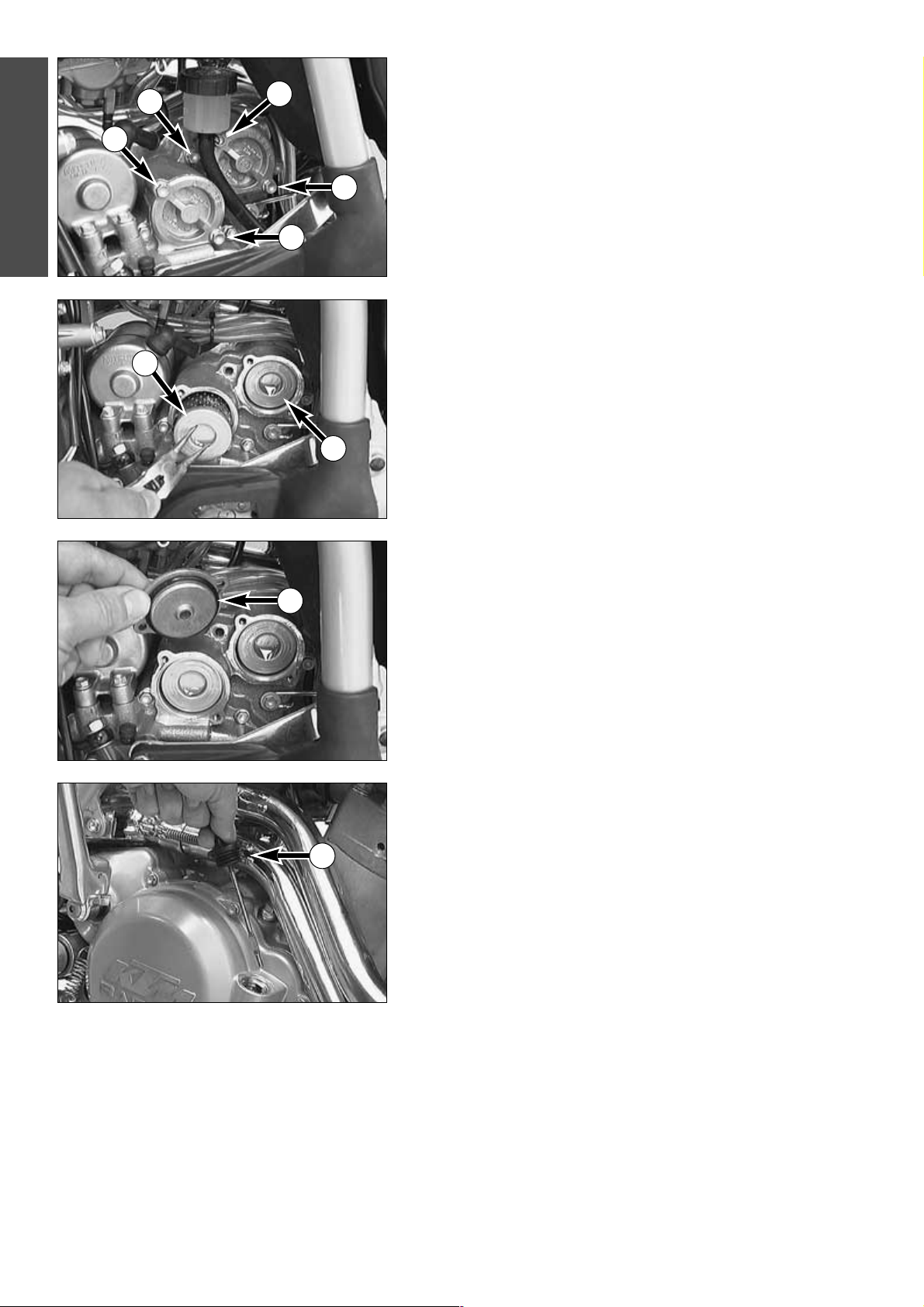

ÖLFILTER WECHSELN Entfernen Sie die Schraube

1 und schwenken Sie den Bremsflüssigkeitsbehäl-

ter zur Seite. Stellen Sie ein Gefäß unter den Motor, in den das Öl abfließen kann. Entfernen Sie die 4 Schrauben

2 und nehmen Sie die beiden Ölfilter-

deckel ab.

Mit einer Seegerringzange können nun die Ölfiltereinsätze

3 aus dem

Gehäuse gezogen werden. Ölfilterdeckel, die Dichtflächen der O-Ringe und das Motorgehäuse reinigen. O-Ringe der Ölfilterdeckel auf Beschädigungen prüfen und nötigenfalls erneuern.

Motorrad umlegen und beide Ölfiltergehäuse etwa halb voll mit Motoröl füllen. Den langen Ölfilter vorne und den kurzen Ölfilter hinten in das Gehäuse stecken. O-Ringe der Ölfilterdeckel einfetten und Deckel

4 montieren. Schrauben

montieren und mit 8 Nm festziehen. Bremsflüssigkeitsbehälter positionieren und Schraube mit 8 Nm festziehen.

Motorrad wieder aufstellen.

Verschraubung

6 am Kupplungsdeckel entfernen und 1,2 Liter vollsynthe-

tisches Motoröl (Shell Advance Ultra 4) einfüllen.

Motor starten allle Verschraubungen und Ölfilterdeckel auf Dichtheit prüfen.

Abschließend Motorölstand kontrollieren und nötigenfalls berichtigen.

Page 39

DEUTSCH

FEHLERSUCHE

Wenn Sie die vorgeschriebenen Wartungsarbeiten an Ihrem Motorrad durchführen lassen, sind Störungen kaum zu erwarten. Sollte dennoch ein Fehler auftreten, empfehlen wir Ihnen, zur Fehlerlokalisierung nach der Fehlersuchtabelle vorzugehen. Wir weisen aber darauf hin, daß viele Arbeiten nicht selbst durchgeführt werden können. Im Zweifelsfall wenden Sie sich bitte an einen KTM-Händler.

STÖRUNG

Motor dreht nicht durch (E-Starter)

Motor dreht durch, springt aber nicht an (E-Starter) Motor springt nicht an (Kickstarter)

URSACHE

Bedienungsfehler

Sicherung durchgeschmolzen

Batterie entladen

tiefe Außentemperatur

Bedienungsfehler

Motorrad war längere Zeit nicht in Betrieb, daher alter Kraftstoff in der Schwimmerkammer

Kraftstoffzufuhr unterbrochen

Motor abgesoffen

Zündkerze verrußt oder naß

Elektrodenabstand zu groß

Zündkerzenstecker oder Zündkerze defekt

Kurzschlußkabel im Kabelstrang aufgescheuert, Not-Aus Schalter oder Kurzschlußtaster defekt

Steckverbinder von CDI-Einheit, Impulsgeber oder Zündspule oxydiert

Wasser im Vergaser bzw. Düsen verstopft

ABHILFE

Not-Aus-Schalter einschalten (nur Australien)

Linke Seitenverkleidung und Filterkastendeckel abnehmen und Sicherung im Startrelais erneuern

Batterie aufladen und Ursache der Entladung feststellen, Fachwerkstätte aufsuchen

Motor mit Kickstarter in Betrieb nehmen

Kraftstoffhahn öffnen, Kraftstoff tanken, Choke nicht betätigt, Starthinweise beachten (siehe Fahranleitung)

Die leicht entflammbaren Anteile der neuen Kraftstoffe verflüchtigen sich bei längerer Stehzeit. Wenn das Motorrad länger als 1 Woche nicht benutzt wurde, sollte der alte Kraftstoff aus der Schwimmerkammer abgelassen werden. Wenn die Schwimmerkammer mit frischem zündfähigem Kraftstoff gefüllt ist, wird der Motor sofort anspringen.

Kraftstoffschlauch am Vergaser lösen, in ein Gefäß leiten und Kraftstoffhahn öffnen, – tritt Kraftstoff aus, ist der Vergaser zu reinigen – tritt kein Kraftstoff aus, ist die Tankentlüftung zu überprü-

fen, bzw. der Kraftstoffhahn zu reinigen

Um den Motor „freizupumpen“, Handdekompressorhebel ziehen, Vollgas geben, Kickstarter 5 – 10 mal betätigen bzw. 2 mal 5 Sekunden den E-Starter betätigen. Danach Motor wie oben beschrieben starten. Springt der Motor nicht an, Zündkerze herausschrauben und trocknen.

Zündkerze reinigen und trocknen bzw. erneuern

Elektrodenabstand auf 0,6 mm einstellen

Zündkerze ausbauen, Zündkabel anschließen, Zündkerze an Masse (blanke Stelle am Motor) halten und starten, dabei muß an der Zündkerze ein starker Funke entstehen – wenn kein Funke entsteht, zuerst die Zündkerze tauschen – wenn auch jetzt kein Funke entsteht, den Kerzenstecker

vom Zündkabel lösen, etwa 5 mm von Masse entfernt halten und starten

– wenn jetzt ein Funke entsteht, ist der Zündkerzenstecker zu

erneuern

– wenn kein Funke entsteht, Zündanlage überprüfen lassen

Kraftstofftank abnehmen, schwarz/gelbes Kabel vom Kabel des Not-Aus Schalters bzw. Kurzschlußtasters abziehen und Zündfunken prüfen Wenn ein Funke entsteht, Fehler im Kurzschlußstromkreis suchen

Sitzbank und Kraftstofftank abnehmen, Steckverbinder reinigen und mit Kontaktspray behandeln

Vergaser ausbauen und reinigen

Page 40

DEUTSCH

STÖRUNG

Motor hat keinen Leerlauf

Motor dreht nicht hoch

Motor hat zu wenig Leistung

Motor setzt aus oder patscht in den Vergaser

Motor wird übermäßig heiß

hoher Ölverbrauch

alle eingeschalteten Lampen durchgebrannt

Horn, Blinker und E-Starter funktionieren nicht

Batterie entladen

URSACHE

Leerlaufdüse verstopft

Einstellschrauben am Vergaser verdreht

Zündkerze defekt

Zündanlage defekt

Vergaser läuft über, weil Schwimmernadel verschmutzt oder abgenützt ist

lockere Vergaserdüsen

elektronische Zündverstellung defekt

Kraftstoffzufuhr teilweise unterbrochen oder Vergaser verschmutzt

Schwimmer undicht

Luftfilter stark verschmutzt

Auspuffanlage undicht, deformiert oder zu wenig Glasfasergarn im Auspuff-Enddämpfer

Ventilspiel zu gering

Kompressionsverlust durch zu knapp eingestellten Handdeko

elektronische Zündverstellung defekt

Kraftstoffmangel

Motor saugt Falschluft an

zu wenig Kühlflüssigkeit im Kühlsystem

zu wenig Fahrtwind

Kühlsystem nicht entlüftet

Kühlerlamellen stark verschmutzt

Schaumbildung im Kühlsystem

geknickter Kühlerschlauch

Thermostat defekt

Schlauch der Motorentlüftung geknickt

Motorölstand zu hoch

zu dünnflüssiges Motoröl (Viskosität)

Kondensator oder Spannungsregler defekt

Sicherung im Startrelais durchgeschmolzen

Batterie wird vom Generator nicht geladen

ABHILFE

Vergaser zerlegen und Düsen reinigen

Vergaser einstellen lassen

Zündkerze tauschen

Zündanlage prüfen lassen

Vergaser zerlegen und auf Verschleiß prüfen

Düsen festziehen

Zündanlage überprüfen lassen

Kraftstoffsystem und Vergaser reinigen und überprüfen

Schwimmer erneuern

Luftfilter reinigen bzw erneuern, Fachwerkstätte aufsuchen

Auspuffanlage auf Beschädigungen prüfen, Glasfasergarn im Enddämpfer erneuern

Ventilspiel einstellen

Handdekompressorseilzug einstellen

Zündanlage überprüfen lassen

Kraftstoffsystem und Vergaser reinigen und überprüfen

Gummimuffe und Vergaser auf festen Sitz prüfen

Kühlflüssigkeit nachfüllen (siehe Wartungsarbeiten), Kühlsystem auf Dichtheit prüfen

zügig weiterfahren (elektrischer Lüfter kann nachgerüstet werden)

Kühlsystem entlüften

Kühlerlamellen mit Wasserstrahl reinigen

Kühlflüssigkeit erneuern, Marken-Frostschutzmittel verwenden

Kühlerschlauch kürzen bzw. erneuern

Thermostat ausbauen und überprüfen lassen (Öffnungstemperatur 70°C) bzw erneuern

Entlüftungsschlauch knickfrei verlegen bzw erneuern

Motorölstand und nötigenfalls berichtigen

dickflüssigeres Motoröl verwenden, beachten Sie das Kapitel „Motoröl“

Sitzbank und Kraftstofftank abnehmen und Anschlüsse kontrollieren, Kondensator und Spannungsregler prüfen lassen

Linke Seitenverkleidung und Filterkastendeckel abnehmen, Sicherung erneuern

Sitzbank und Kraftstofftank abnehmen und Anschlüsse des Spannungsreglers kontrollieren, Spannungsregler und Generator in einer Fachwerkstätte prüfen lassen

Page 41

DEUTSCH

Reinigen Sie das Motorrad regelmäßig um die Kunststoffteile schön zu erhalten. Sie verwenden dazu am besten warmes Wasser, dem ein handelsübliches Waschmittel zugesetzt ist und einen Schwamm. Grober

Schmutz kann vorher mit einem weichen Wasserstrahl entfernt werden.

VORSICHT

EINIGEN SIE DAS MOTORRAD NIE MIT EINEM HOCHDRUCKREINIGER ODER EINEM STARKEN WASSERSTRAHL. DAS WASSER GELANGT SONST DURCH DEN

HOHEN

DRUCK IN ELEKTRISCHE BAUTEILE, STECKVERBINDER, SEILZÜGE, LAGER, VERGASER USW. UND VERURSACHT STÖRUNGEN BZW. FÜHRT ZUR VORZEITI-

GEN ZERSTÖRUNG DIESER TEILE.

– Vor jeder Reinigung muß das Auspuffrohr verschlossen werden um das Eindringen von Wasser zu verhindern. – Zum Reinigen des Motors sollten handelsübliche Reiniger verwendet werden. Stark verschmutzte Stellen werden zusätzlich mit

einem Pinsel bearbeitet.

– Nachdem das Motorrad gründlich mit einem weichen Wasserstrahl abgespült wurde, sollte es mit Druckluft und einem Tuch

getrocknet werden. Entleeren Sie die Schwimmerkammer des Vergasers. Fahren Sie danach ein kurzes Stück, bis der Motor die Betriebstemperatur erreicht hat und betätigen Sie dabei auch die Bremsen. Durch die Wärme verdunstet das Wasser auch an den

unzugänglichen Stellen des Motors und der Bremsen. – Schieben Sie die Schutzkappen an den Lenkerarmaturen zurück, damit auch hier eingedrungenes Wasser verdunsten kann. – Nach dem Abkühlen des Motorrades sind alle Gleit- und Lagerstellen zu ölen oder zu fetten. Die Kette mit einem Kettenspray

behandeln. Kraftstoffhahn ebenfalls ölen. – Um Störungen in der Elektrik vorzubeugen, sollten Sie Not-Aus Schalter, Kurzschlußtaster, Lichtschalter und Steckverbinder mit

Kontaktspray behandeln.

REINIGUNG

Wird das Motorrad auch im Winter benutzt und es muß mit Salzstreuung auf den Straßen gerechnet werden, sind Vorkehrungen gegen das aggressive Streusalz zu treffen.

– Motorrad nach jeder Fahrt gründlich reinigen und trocknen lassen – Motor, Vergaser, Schwingarm und alle anderen blanken oder verzinkten Teile (Bremsscheiben ausgenommen) mit Korrosions-

schutzmittel auf Wachsbasis behandeln.



ACHTUNG



ES DARF KEIN KORROSIONSSCHUTZMITTEL AUF DIE BREMSSCHEIBEN GELANGEN, DADURCH WIRD DIE BREMSWIRKUNG STARK VERMINDERT.

VORSICHT

ACH FAHRTEN AUF GESALZENEN STRASSEN IST DAS MOTORRAD GRÜNDLICH MIT KALTEM WASSER ZU REINIGEN UND GUT ZU TROCKNEN

KONSERVIERUNG FÜR DEN WINTERBETRIEB

Wenn Sie das Motorrad für längere Zeit stillegen wollen, sollten Sie folgende Maßnahmen durchführen: – Motorrad gründlich reinigen (siehe Kapitel REINIGEN)

– Motoröl, kurzen und langen Ölfilter wechseln (altes Motoröl enthält agressive Verunreinigungen) – Frostschutz und Menge der Kühlflüssigkeit prüfen – Motor noch einmal warmfahren, Kraftstoffhahn schließen und warten, bis der Motor von selbst abstirbt. Danach die Ablaßschraube

an der Schwimmerkammer öffnen, um auch den restlichen Kraftstoff zu entfernen. – Zündkerze entfernen und durch das Kerzenloch ca 5 ccm Motoröl in den Zylinder füllen. Kickstarter 10 mal betätigen um das

Motoröl an der Zylinderwand zu verteilen und Zündkerze wieder montieren. – Kolben auf Kompression stellen, damit die Ventile geschlossen sind. – Kraftstoff aus dem Tank in einen entsprechenden Behälter ablassen – Reifenluftdruck berichtigen – Die Lagerstellen von Betätigungshebeln, Fußrasten, Kette usw. ölen, – Batterie ausbauen und laden (siehe Kapitel BATTERIE). – Der Lagerplatz sollte trocken sein und keinen großen Temperaturschwankungen unterliegen. – Das Motorrad decken Sie am Besten mit einer luftdurchlässigen Plane oder Decke ab. Luftundurchlässige Materialien sollten keines-

falls verwendet werden, da eventuelle Feuchtigkeit nicht entweichen kann und dadurch Korrosion verursacht.

VORSICHT

S IST SEHR SCHLECHT, DEN MOTOR DES STILLGELEGTEN MOTORRADES KURZZEITIG LAUFEN ZU LASSEN. WEIL DER MOTOR DABEI NICHT GENÜGEND WARM

WIRD

, KONDENSIERT DER BEIM VERBRENNUNGSVORGANG ENTSTEHENDE WASSERDAMPF UND BRINGT VENTILE UND AUSPUFF ZUM ROSTEN.

INBETRIEBNAHME NACH DER STILLEGUNG

– Die aufgeladene Batterie montieren (Polarität beachten). – Frischen Kraftstoff in den Tank füllen – Motorrad wie vor jeder Inbetriebnahme überprüfen (siehe Fahranleitung) – Kurze, vorsichtige Testfahrt

HINWEIS: Prüfen Sie vor der saisonbedingten Stillegung des Motorrades alle Teile auf Funktion und Verschleiß. Wenn Servicearbeiten, Reparaturen oder Umbauten notwendig sind, sollten diese während der Stillegung (geringere Auslastung der Werkstätten) durchgeführt werden. So können Sie lange Wartezeiten in den Werkstätten zu Saisonbeginn vermeiden.

LAGERUNG

Page 42

DEUTSCH

Motor 400 SX 400 MXC 400 EXC 520 SX 520 MXC 520 EXC Bauart 1-Zylinder 4-Takt Otto-Motor mit Ausgleichswelle, flüssigkeitsgekühlt Hubraum 398 cm

510 cm

Bohrung/Hub 89 / 64 mm 95 / 72 mm Verdichtung 11 : 1 Kraftstoff bleifreier Superkraftstoff mit mindestens ROZ 95 Steuerung 4 Ventile über Kipphebel u. 1 Nockenwelle gesteuert, Antrieb der Nockenwelle mit Einfachkette Nockenwelle 0121 5521 Ventildurchmesser Einlaß: 35 mm Auslaß: 30 mm Ventilspiel kalt Einlaß: 0,10 mm Auslaß: 0,15 mm Kurbelwellenlagerung 2 Zylinderrollenlager Pleuellager Nadellager Kolbenbolzenlager Bronzebüchse Kolben Leichtmetall gegossen Leichtmetall geschmiedet Kolbenringe 1 Kompressionsring, 1 Ölabstreifring Motorschmierung Druckumlaufschmierung mit 2 Rotorpumpen Motoröl vollsynthetisches Motoröl (Shell Advance Ultra4 SAE 10W40) Füllmenge Motoröl 1,25 Liter Primärtrieb gerade verzahnte Stirnräder 33:76 Z Kupplung Mehrscheibenkupplung im Ölbad Getriebe (klauengeschaltet) 6-Gang 6-Gang 6-Gang 4-Gang 6-Gang 6-Gang Getriebeübersetzung

1. Gang 16:32 16:32 14:34 16:32 16:32 14:34

2. Gang 18:30 18:30 17:31 18:30 18:30 17:31

3. Gang 20:28 20:28 19:28 20:28 20:28 19:28

4. Gang 22:26 22:26 22:26 22:26 22:26 22:26

5. Gang 24:24 24:24 24:23 - 24:24 24:23

6. Gang 21:18 21:18 26:21 - 21:18 26:21 Zündanlage kontaktlos gesteuerte DC - CDI Zündanlage mit digitaler Zündverstellung, Typ KOKUSAN Generator 12V 40W 12V 110W Zündkerze NGK CR8 EK Elektrodenabstand 0,6 mm Kühlung Flüssigkeitskühlung, permanente Umwälzung der Kühlflüssigkeit durch Wasserpumpe Kühlflüssigkeit 1 Liter, Mischungsverhältnis 40% Frostschutz, 60% Wasser, mindestens –25° C Starthilfe Kickstarter Kick-,Elektrostarte

Kickstarter

Kick-,Elektrostarte

TECHNISCHE DATEN – MOTOR 400/520 SX, MXC, EXC RACING 2001

VERGASER - GRUNDEINSTELLUNG

Vergasertype MX-FCR39 MX-FCR39 MX-FCR39 MX-FCR39 Regulierungsnummer 031299 130799 100699 250899 Hauptdüse 175 175 175 175 Düsennadel OBDTM OBDVR (OBDTM) OBDTM OBDTM Leerlaufdüse 48 48 48 48 Hauptluftdüse 200 200 200 200 Leerlaufluftdüse 100 100 100 100 Nadelposition 4. von oben 3. von oben 2. von oben 3. von oben Startdüse 85 85 85 85 Gemischregulierschraube offen

1 1,25 2,5 1 Schieber 15 15 15 15 Drosselung

– Schieberanschlag 24,5 mm – – Anschlag Pumpenmembran 055 055 055 055

400 SX RACING

400 MXC/EXC RACING

400 EXC RACING 12kW

520 EXC RACING 12,5kW

520 MXC/EXC

RACING

520 SX RACING

Page 43

DEUTSCH

ANZUGSDREHMOMENTE

SK-Bundschrauben Gehäuse, Kupplungsdeckel, Zündungsdeckel M6 8 Nm Ölablaßschraube M12x1,5 20 Nm ISK-Verschlußschraube Ölsieb kurz M16x1,5 10 Nm SK-Verschlußschraube Ölsieb lang M20x1,5 15 Nm Verschlußschraube Überdruckventil M12x1,5 20 Nm Düsenschraube und Hohlschraube Ölleitung M8 10 Nm Schrauben Ölpumpendeckel M5 Loctite 243 + 6 Nm SK-Bundschrauben Zylinderkopf-Oberteil, Wasserpumpendeckel M6 8 Nm SK-Bundschrauben Auspuffflansch M6 Loctite 243 + 8 Nm Zylinderkopfschrauben M10 40/50 Nm ISK-Schrauben Nockenwellenrad M8 Loctite 243 + 28 Nm Anschlagschraube Autodeko M5 Loctite 243 + 6 Nm ISK-Schrauben Endkappe Kipphebelachse M5 5 Nm Kontermutter Ventileinstellschraube M6x0,75 13 Nm ISK-Schrauben Primärrad, Freilauf M6 Loctite 243 + 18 Nm SK-Mutter Primärrad M20x1,5 Loctite 243 + 150 Nm ISK-Schrauben Zahnrad Ausgleichswelle M6 Loctite 243 + 8 Nm SK-Bundschrauben Kupplungsfedern M6 8 Nm ISK-Schraube Schaltwalzenarretierung M6 Loctite 243 + 8 Nm SK-Bundschraube Arretierhebel M5 Loctite 243 + 6 Nm SK-Bundschrauben Ausfallsicherung, Kettenführung, Spannschiene M6 Loctite 243 + 8 Nm SK-Bundschrauben Kettenspanner M6 8 Nm SK-Bundschrauben Stator MXC/EXC M6 Loctite 243 + 8 Nm SK-Bundschrauben Stator SX M5 Loctite 243 + 6 Nm SK-Bundschrauben Impulsgeber M5 Loctite 243 + 6 Nm SK-Bundmutter Rotor M12x1 60 Nm SK-Bundschraube Anschlagstück Kickstarter M6 Loctite 243 + 8 Nm SK-Bundschraube Federlasche Kickstarter M6 Loctite 243 + 8 Nm SK-Bundschraube Verschlußdeckel E-Starter, nur SX M6 Loctite 243 + 8 Nm SK-Bundschraube Bügel Entlüftungsschlauch M6 Loctite 243 + 8 Nm ISK-Schraube Kickstarter M8 Loctite 243 + 25 Nm SK-Bundschraube Schalthebel M6 Loctite 243 + 8 Nm SK-Schraube Kettenritzel M10 Loctite 243 + 60 Nm

 

–

0°C

32°F

15W 40 15W 50

10W 40 10W 50

API: SG, SH

TEMPERATUR

Motoröl

Verwenden Sie nur vollsynthetische Markenöle (Shell Advance Ultra 4), welche die Qualitätsanforderungen der API-Klassen SG oder SH (Angaben auf dem Behälter) erfüllen oder übertreffen.

VORSICHT

U WENIG MOTORÖL ODER QUALITATIV MINDERWERTIGES ÖL FÜHRT ZU VORZEITIGEM

VERSCHLEISS DES MOTORS.

Page 44

DEUTSCH

TECHNISCHE DATEN – FAHRGESTELL 400/520 SX, MXC, EXC RACING 2001

400 SX RACING 520 SX RACING

400/520 EXC RACING

400/520 MXC, EXC USA

Rahmen Zentralrohrrahmen aus Chrom-Molybdän-Stahlrohren Gabel Telegabel White Power – Up Side Down 43 MA Federweg vorne/hinten 295/320 mm Hinterradfederung WP Progressive Damping System Federbein, Alu-Hinterradschwinge Bremse vorne Scheibenbremse mit gelochter Bremsscheibe Ø 260 mm, Bremssattel schwimmend gelagert Bremse hinten Scheibenbremse mit gelochter Bremsscheibe Ø 220 mm, Bremssattel schwimmend gelagert Bremsscheiben Verschleißgrenze max. 0,4 mm Bereifung vorne 80/100 - 21“ 90/90 - 21“ 80/100 - 21“

Luftdruck Gelände 1,0 bar 1,0 bar 1,0 bar Luftdruck Straße solo – 1,5 bar 1,5 bar

Bereifung hinten 110/90 - 19“ 140/80 - 18“ 110/100 - 18“ Luftdruck Gelände 1,0 bar 1,0 bar 1,0 bar Luftdruck Straße solo – 2,0 bar 2,0 bar

Tankinhalt 7,5 Liter EXC 8,5 Liter MXC 14 Liter Übersetzung Hinterrad 14:50Z 14:48Z

400-15:45Z / 520-15:40Z 400-14:50Z / 520-14:48Z Kette O-Ring 5/8 x 1/4 " Lieferbare Kettenräder 38Z, 40Z, 42Z, 45Z, 48Z, 50Z, 52Z Steuerkopfwinkel 63,5° Radstand 1481 ± 10 mm Sitzhöhe unbelastet 925 mm Bodenfreiheit unbelastet 380 mm Leergewicht * 107 kg 112 kg

* Leergewicht ohne Kraftstoff

WP 1218V732 WP 1218V733

Druckstufendämpfung

55 Zugstufendämpfung 25 25 Feder PDS6–265 PDS2-250 Federvorspannung 6 mm 6 mm

STANDARD-EINSTELLUNG – FEDERBEIN

WP 0518V705 WP 0518V706

Druckstufendämpfung

14 14 Zugstufendämpfung 12 12 Feder 4,2 N/mm 4,2 N/mm Federvorspannung 6 mm 6 mm Luftkammerlänge 130 mm 150 mm Gabelöl SAE 5 SAE 5

STANDARD-EINSTELLUNG – GABEL

Bundmutter Steckachse vorne M16x1,5 40 Nm Schrauben Bremszange vorne M8

Loctite 243 +

25 Nm

Schrauben Bremsscheiben M6

Loctite 243 +

15 Nm Klemmschrauben Gabelbrücke oben M8 20 Nm Klemmschrauben Gabelbrücke unten M8 15 Nm Klemmschrauben Gabelfaust M8 10 Nm Bundmutter Steckachse hinten M20x1,5 80 Nm Sechskantmutter Schwingarmbolzen M14x1,5 100 Nm Bundschraube Lenkerklemmbrücke M8 20 Nm Innensechskanntschraube Lenkeraufnahme

M10

Loctite 243 +

40 Nm Federbein oben M12 60 Nm Federbein unten M12 60 Nm Kettenradschrauben M8

Loctite 243 +

35 Nm Kugelgelenk für Druckstange M6

Loctite 243 +

10 Nm Motor Befestigungsschraube M10 45 Nm Motorstrebe M8 33 Nm Schraube Einstellring Federvorspannung Federbein

M6 8Nm

Restliche Schrauben am Fahrgestell M6 10 Nm

M8 25 Nm

M10 45 Nm

Restliche Bundmuttern am Fahrgestell M6 15 Nm

M8 30 Nm

M10 50 Nm

ANZUGSDREHMOMENTE - FAHRGESTELL

Page 45

DEUTSCH

Seite

Abstand des Magnetsensors kontrollieren / einstellen . . . .27

Batterie (MXC/EXC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Batterie des Digital-Tachometers tauschen . . . . . . . . . . . . .25

Batterie laden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Blinkerschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Bremsflüssigkeit hinten nachfüllen . . . . . . . . . . . . . . . . . . .22

Bremsflüssigkeit vorne nachfüllen . . . . . . . . . . . . . . . . . . . .21

Bremsflüssigkeitsstand hinten prüfen . . . . . . . . . . . . . . . . .22

Bremsflüssigkeitsstand vorne prüfen . . . . . . . . . . . . . . . . . .21

Bremsklötze hinten erneuern . . . . . . . . . . . . . . . . . . . . . . .23

Bremsklötze hinten kontrollieren . . . . . . . . . . . . . . . . . . . .23

Bremsklötze vorne erneuern . . . . . . . . . . . . . . . . . . . . . . . .21

Bremsklötze vorne kontrollieren . . . . . . . . . . . . . . . . . . . . .21

Choke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Digital-Tachometer (EXC) . . . . . . . . . . . . . . . . . . . . . . . . . .5

Digital-Tachometer einstellen . . . . . . . . . . . . . . . . . . . . . . .26

Druckstufendämpfung der Gabel . . . . . . . . . . . . . . . . . . . . .8

Druckstufendämpfung des Federbeines . . . . . . . . . . . . . . . .9

Einstellung des Handdekompressorseilzuges prüfen . . . . . .32

Entlüften der hydraulischen Kupplung . . . . . . . . . . . . . . . .32

Fahranleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Fahrgestell-Nummer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Federvorspannung des Federbeines ändern . . . . . . . . . . . .18

Fehlersuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Fußbremshebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Gasseilzüge einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Gemischregulierschraube einstellen . . . . . . . . . . . . . . . . . .33

Glasfasergarnfüllung des Auspuff-Enddämpfers erneuern .31

Grundsätzliche Hinweise zu den KTM Scheibenbremsen . .20

Grundstellung des Fußbremshebels ändern . . . . . . . . . . . .22

Grundstellung des Kupplungshebels ändern . . . . . . . . . . .16

Handbremshebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Handdekompressorhebel . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Hinterrad aus- und einbauen . . . . . . . . . . . . . . . . . . . . . . .24

Inbetriebnahme nach der Stillegung . . . . . . . . . . . . . . . . . .39

Kettenpflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Kettenspannung kontrollieren . . . . . . . . . . . . . . . . . . . . . .18

Kettenspannung korrigieren . . . . . . . . . . . . . . . . . . . . . . . .19

Kettenverschleiß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Kickstarter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Kombischalter (EXC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Konservierung für den Winterbetrieb . . . . . . . . . . . . . . . . .39

Kontrollampen (EXC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Kraftstoff . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Kraftstoffhahn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Seite

Kühlflüssigkeitsstand kontrollieren . . . . . . . . . . . . . . . . . . .30

Kühlsystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Kühlsystem entlüften . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Kupplungshebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Kurzschlußtaster (SX/MXC) . . . . . . . . . . . . . . . . . . . . . . . . .5

Lagerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

Leerweg am Handbremshebel einstellen . . . . . . . . . . . . . .20

Lenkerposition ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Lenkungsschloß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Lichtschalter (EXC USA) . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Luftfilter reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Motor-Nummer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Motoröl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

Motoröl wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

Motorölstand kontrollieren . . . . . . . . . . . . . . . . . . . . . . . . .34

Not-Aus-Schalter (EXC Australien) . . . . . . . . . . . . . . . . . . . .6

Not-Aus-Taster (EXC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Odometer (EXC USA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Ölkreislauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Ölstand der hydraulischen Kupplung prüfen . . . . . . . . . . .32

Reifen, Reifenluftdruck . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

Schalthebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Schaltpläne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Anhang

Scheinwerferlampe/Standlichtlampe tauschen . . . . . . . . . .29

Schmier- und Wartungstabelle . . . . . . . . . . . . . . . . . . . . . .14

Schwenklager für PDS . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Schwimmerkammer des Vergasers entleeren . . . . . . . . . . .34

Schwimmerniveau (Schwimmerhöhe) prüfen . . . . . . . . . . .33

Seitenständer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Sicherung (MXC/EXC) . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Sparkarrestor reinigen (MXC/EXC USA) . . . . . . . . . . . . . . .31

Speichenspannung kontrollieren . . . . . . . . . . . . . . . . . . . . .25

Staubmanschetten der Telegabel reinigen . . . . . . . . . . . . .17

Steuerkopflagerung prüfen und nachstellen . . . . . . . . . . . .16

Stichwortverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

Tankverschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Technische Daten - Fahrgestell . . . . . . . . . . . . . . . . . . . . . .42

Technische Daten - Motor . . . . . . . . . . . . . . . . . . . . . . . . .40

Telegabel entlüften . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Vergaser - Leerlauf einstellen . . . . . . . . . . . . . . . . . . . . . . .33

Vorderrad aus- und einbauen . . . . . . . . . . . . . . . . . . . . . . .23

Zugstufendämpfung der Gabel . . . . . . . . . . . . . . . . . . . . . .9

Zugstufendämpfung des Federbeines . . . . . . . . . . . . . . . . . .9

STICHWORTVERZEICHNIS

Page 46

KTM SPORTMOTORCYCLE AG

5230 Mattighofen

Austria

Internet: www.ktm.at

320598
