MANUALE D’INSTALLAZIONE E PROGRAMMAZIONE
GateWay BUS KNX
KSI4300000.300
www.kseniasecurity.com
INDICE
INTRODUZIONE ................................................................................................................................... 2
DATI TECNICI ...................................................................................................................................... 2
INSTALLAZIONE ...................................................................................................................................3
CONFIGURAZIONE .............................................................................................................................3
KSENIA CONFIGURATOR ................................................................................................................... 4
Requisiti Minimi di Sistema ................................................................................................................ 4
Installazione ....................................................................................................................................... 4
Descrizione delle Caratteristiche Software .................................................................................... 5
Importazione Progetto basis ............................................................................................................. 6
Importazione Indirizzi di Gruppo ...................................................................................................... 7
Congurazione Parametri ................................................................................................................ 8
Programmazione Gateway ............................................................................................................. 11
INTRODUZIONE
porta è un dispositivo KNX compatibile in grado di realizzare il controllo delle centrali antifurto
Ksenia attraverso dispositivi standard KNX. Le versioni della centrale lares compatibili con porta
sono: lares16-IP • lares48-IP • lares128-IP.
Il dispositivo si collega alla centrale attraverso la linea ETHERNET.
DATI TECNICI
• Alimentazione: 12 / 24V DC
• Assorbimento: 60mA max
• Bus di comunicazione: KNX
• Interfaccia ethernet: RJ45
• Temperatura di funzionamento: +5 a +40°C
• Dimensioni: 86 x 69 x 58 mm
• Peso: 130 gr.
2
manuale di installazione e programmazione
porta
INSTALLAZIONE
L’interfaccia porta è un dispositivo modulare da guida DIN della dimensione di 4 moduli. La
sicurezza dell’apparecchio è garantita solo attenendosi alle indicazioni presenti nell’etichetta
autoadesiva posta nella parte superiore del dispositivo e riportata qui di seguito.
KNX BUS
DESCRIZIONE DEI LED
power - LED verde di alimentazione
ACT - LED giallo. Indica il trafco ETH
LINK - LED verde. Indica che il cavo
ethernet è collegato correttamente
A B - LED gialli. Lampeggiando
alternativamente indicano il corretto
polling del dispositivo verso la
centrale
PROG - LED rosso. Indica lo stato della
programmazione
Tasto di programmazione
ITALIANO
CONFIGURAZIONE - porta configurator
La congurazione del dispositivo porta avviene attraverso un software dedicato, porta
configurator, liberamente scaricabile tramite il software basis.
Il software permette di programmare il gateway consentendo l’interazione fra le Centrali lares
IP e il mondo Konnex. È possibile impostare tutti i parametri di funzionamento del dispositivo, in
particolare:
• Denizione dell’indirizzo sico KNX del gateway.
• Impostazione dei parametri dell’interfaccia di rete del gateway
• Impostazione dei parametri (porte) per la comunicazione con la Centrale
• Impostazione dei parametri di comunicazione utilizzati dalla Centrale
• Impostazione PIN (utente) di sicurezza per le comunicazioni gateway - centrale
• Denizione delle funzioni da realizzare tramite assegnazione degli indirizzi di gruppo KNX (su
partizioni, zone, uscite, guasti ecc...)
manuale di installazione e programmazione
porta
3
REQUISITI MINIMI DI SISTEMA
Sistemi operativi supportati:
Windows XP con SP2 • Windows Vista • Windows 7
Frequenza del processore 400MHz
RAM 128Mb
Spazio su disco 12Mb
NOTA
Il software necessita di Microsoft.Net Framework 3.5 scaricabile gratuitamente dal sito:
www.microsoft.com
INSTALLAZIONE
Il le portacongurator.exe è il programma di installazione del software.
Una volta scaricato e lanciato presenta una procedura che guida l’utente all’installazione del
tool di congurazione.
Al termine del processo di installazione è possibile eseguire il software utilizzando il collegamento
nel menù “Programmi” (o sul desktop e nel menù avvio veloce qualora si vogliano creare diversi
link).

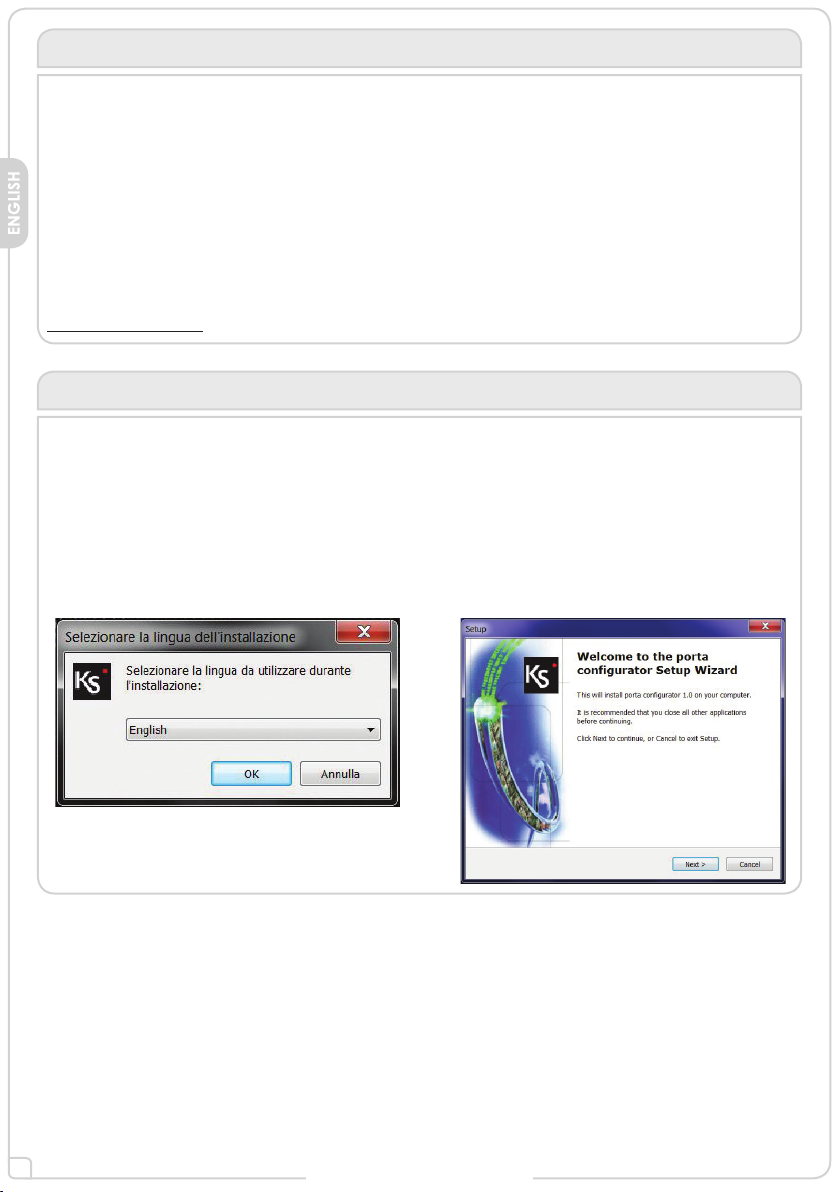

1. Schermata iniziale del programma di
installazione
2. Procedura di installazione guidata
4
manuale di installazione e programmazione
porta

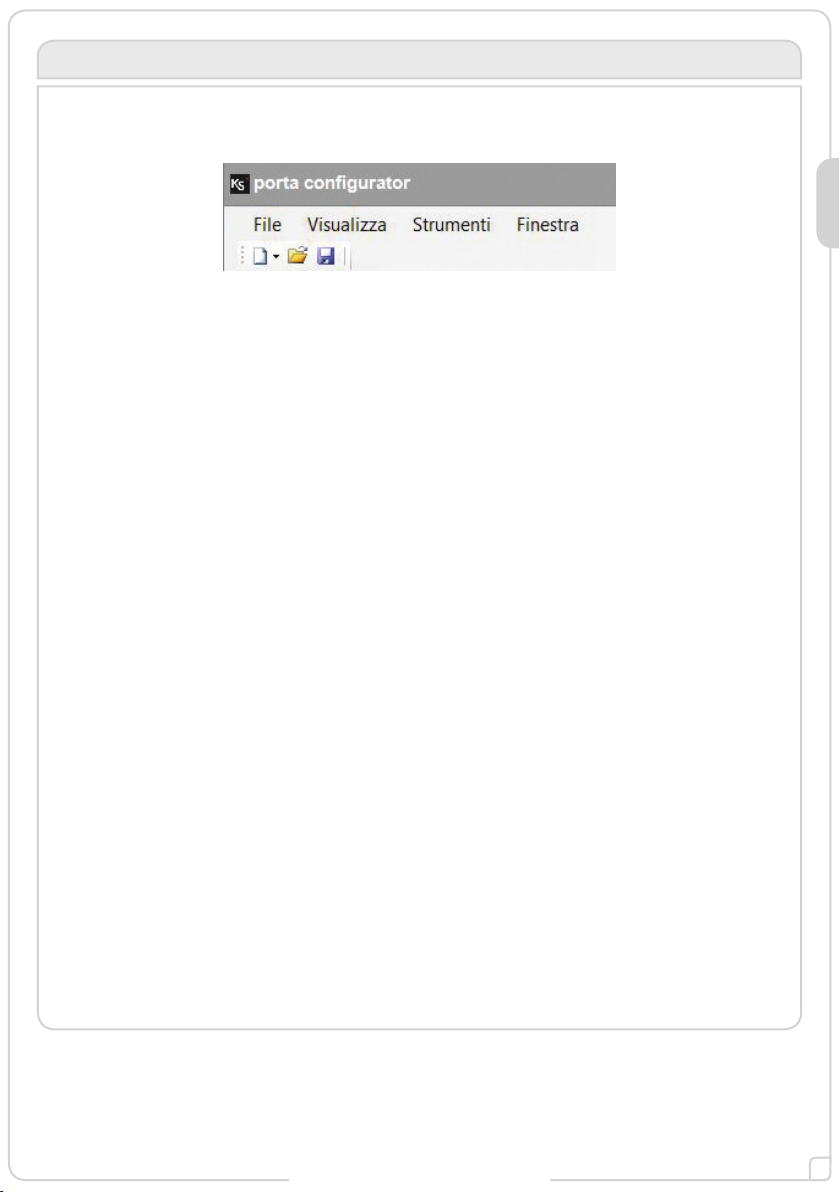

DESCRIZIONI DELLE CARATTERISTICHE SOFTWARE
All’avvio del programma viene mostrata una pagina iniziale in cui viene visualizzata la guida
del software, a sinistra l’Esplora Progetto (inizialmente vuoto) e nella parte superiore una serie di
voci di menù
File / Nuovo
Crea un nuovo progetto
ITALIANO
Apre un progetto esistente
File / Apri
File / Salva
Salva il progetto corrente
File / Salva con nome
Salva il progetto corrente permettendo di sceglierne il nome
File / Esci
Termina il programma
Visualizza / Esplora Progetto
Mostra sulla sinistra lo schema relativo ad Aree, Zone ed Uscite del progetto corrente
Strumenti / Programma
Programmazione porta con le impostazioni scelte
Strumenti / Importa Soluzione ETS
Consente di importare nel progetto gli indirizzi di gruppo presenti nell’impianto KNX ed esportati
attraverso il programma ETS in formato .efs
Strumenti / Importa soluzione basis
Permette di importare il le in formato .ksi generato con il software basis
Strumenti / Opzioni
Apre una nestra di dialogo in cui è possibile modicare una serie di opzioni
(Linguaggio • Caricamento ultimo progetto)
Finestra / Chiudi Tutte
Chiude tutte le nestre attualmente aperte
Visualizza la guida relativa al software
Aiuto
manuale di installazione e programmazione
porta
5
IMPORTAZIONE PROGETTO BASIS
Al primo avvio, per creare un nuovo progetto, selezionare
File / Nuovo e scegliere il modello di centrale da associare al progetto fra quelli proposti:
lares16-IP • lares48-IP • lares128-IP
Dopo aver creato un nuovo progetto sarà possibile importare una programmazione
preesistente selezionando l’opzione “Importa progetto basis” dal menù “Strumenti”. Una volta
selezionata la programmazione da importare, verranno visualizzate in anteprima le aree, le
zone e le uscite congurate nella programmazione stessa, con la possibilità di scegliere quali
caratteristiche condividere con il gateway KNX porta.

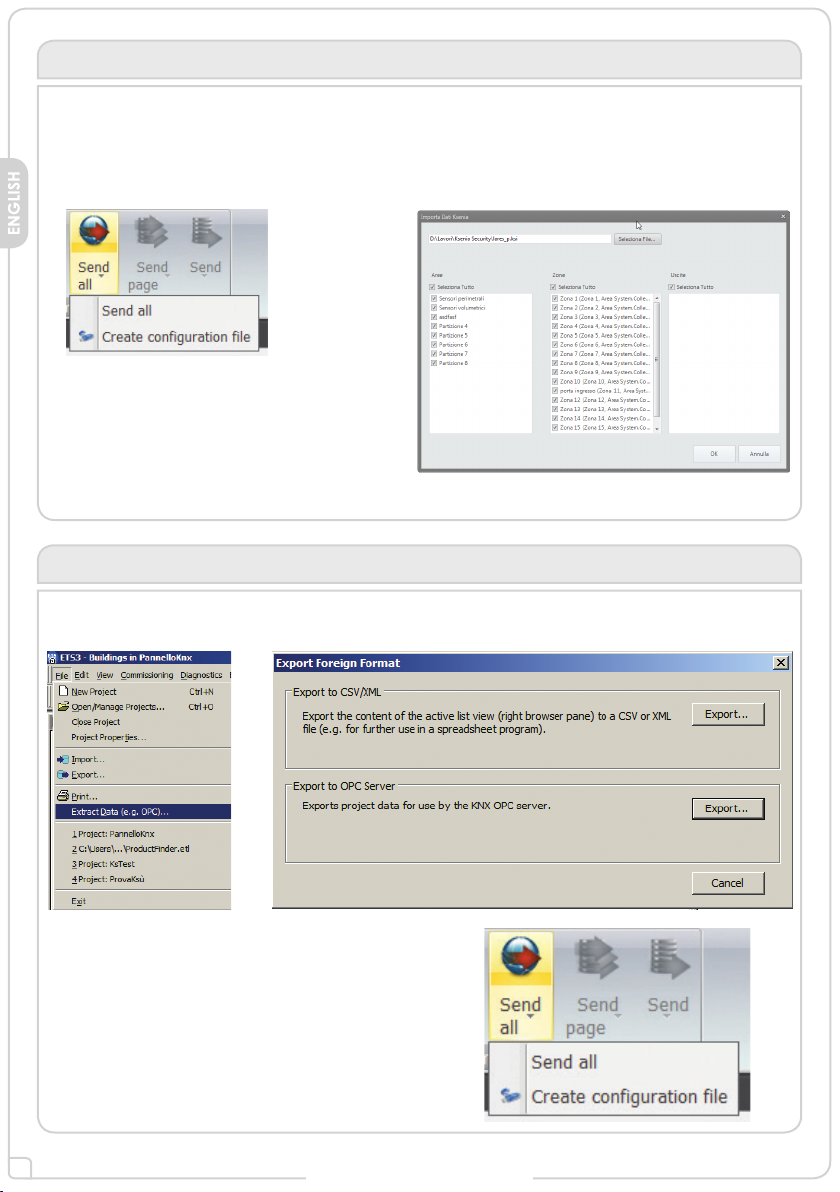

1. L’opzione “Crea le di
congurazione” del software
basis permette di esportare la
programmazione creando un
le .ksi
2. Il software porta configurator importa aree,
zone ed uscite dalla programmazione di basis.
IMPORTAZIONE DEGLI INDIRIZZI DI GRUPPO
Per importare gli indirizzi di gruppo presenti in un progetto Ets è necessario prima esportarli dal
software Ets utilizzando la funzione “Salva come CSV/XML” e selezionando poi “Esporta in OPC
Server”.
Questa procedura creerà un le con estensione .esf
che potrà poi essere importato selezionando l’opzione:
“Strumenti \ Importa soluzione ETS”.
6
manuale di installazione e programmazione
porta

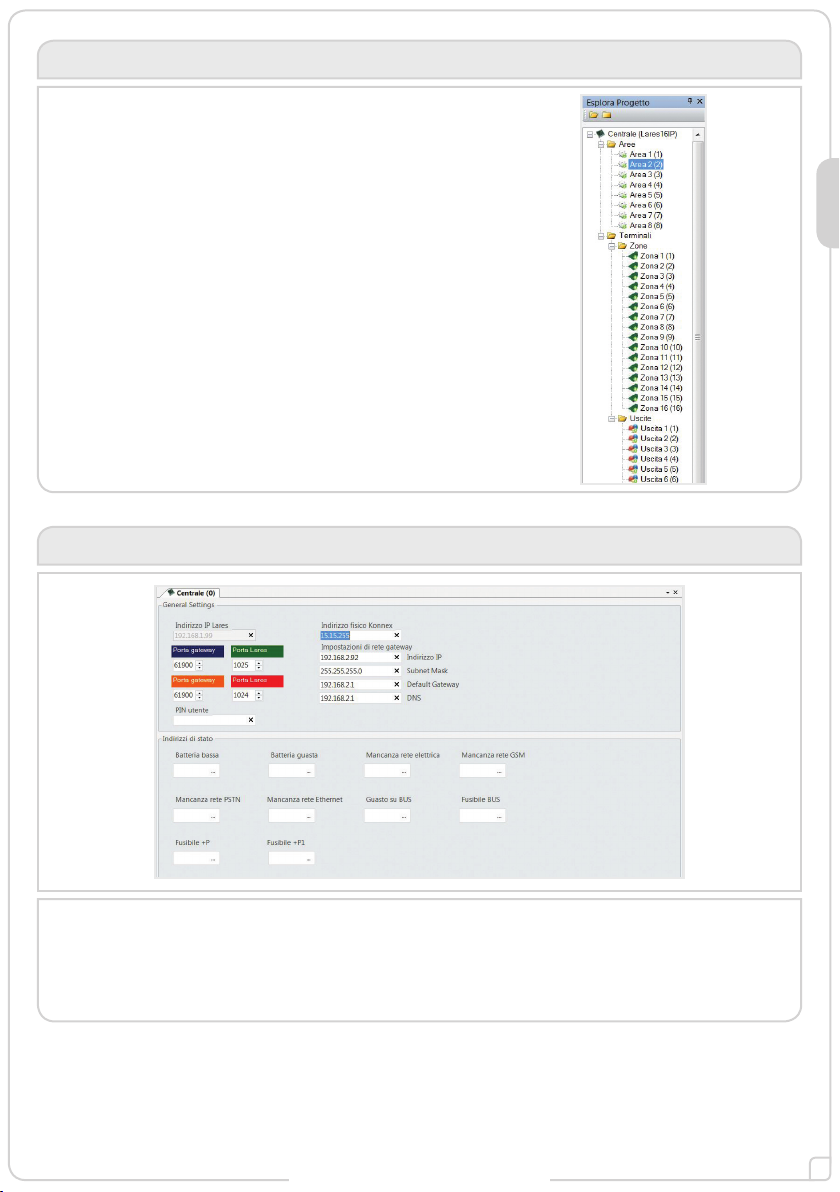

CONFIGURAZIONE PARAMETRI
Dopo aver importato i dispositivi desiderati la nestra
“Esplora Progetto” viene popolata automaticamente con
aree, zone ed uscite.
Selezionando ogni singolo dispositivo si ha la possibilità di
impostarne i parametri
CENTRALE
ITALIANO
NOTA
Nelle sezioni “Indirizzi di Comando” sono riportati gli scenari Konnex che il gateway porta può
eseguire sulle Centrali lares.
Nelle sezioni “Indirizzi di Stato” sono riportati gli scenari Konnex che le Centrali lares possono
eseguire sui gateway porta
manuale di installazione e programmazione
porta
7

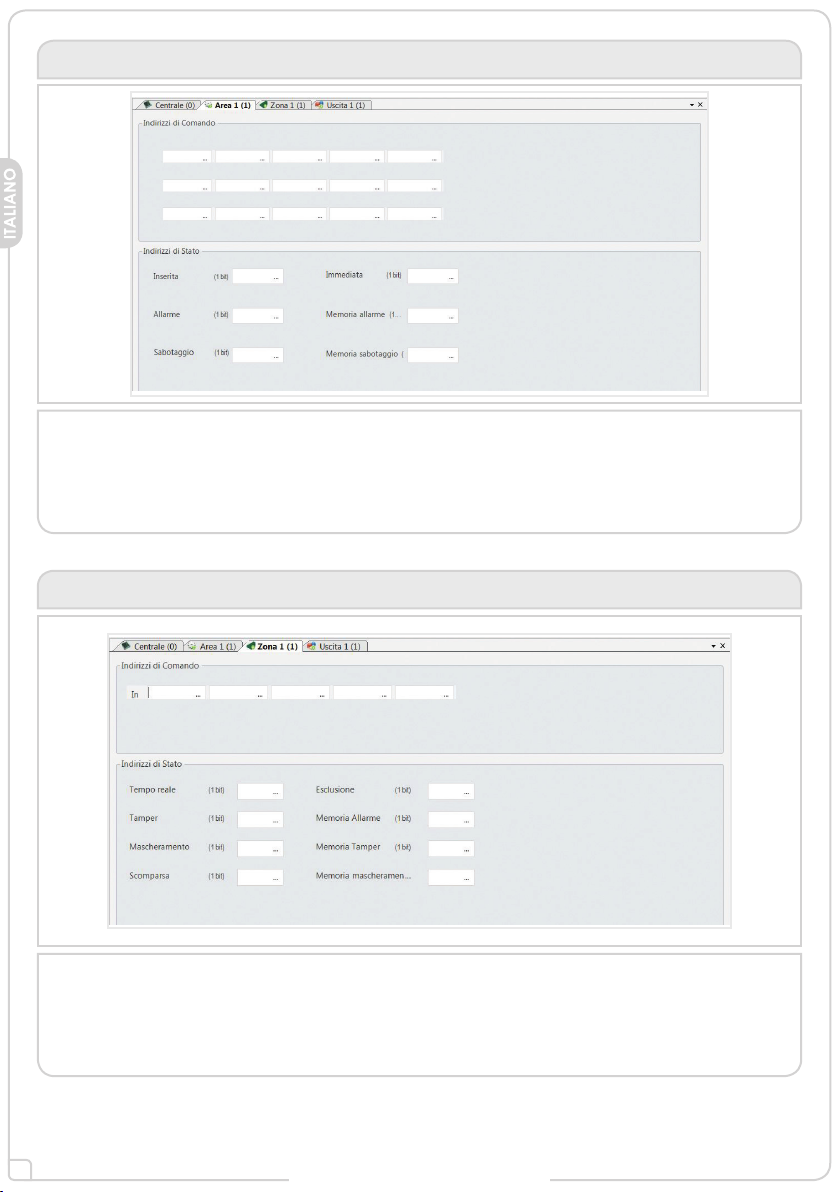

AREA
NOTA
Nelle sezioni “Indirizzi di Comando” sono riportati gli scenari Konnex che il gateway porta può
eseguire sulle Centrali lares.
Nelle sezioni “Indirizzi di Stato” sono riportati gli scenari Konnex che le Centrali lares possono
eseguire sui gateway porta
ZONA
NOTA
Nelle sezioni “Indirizzi di Comando” sono riportati gli scenari Konnex che il gateway porta può
eseguire sulle Centrali lares.
Nelle sezioni “Indirizzi di Stato” sono riportati gli scenari Konnex che le Centrali lares possono
eseguire sui gateway porta
8
manuale di installazione e programmazione
porta
USCITA
NOTA
Nelle sezioni “Indirizzi di Comando” sono riportati gli scenari Konnex che il gateway porta può
eseguire sulle Centrali lares.
Nelle sezioni “Indirizzi di Stato” sono riportati gli scenari Konnex che le Centrali lares possono
eseguire sui gateway porta
A questo punto sarà possibile utilizzare in fase di congurazione gli indirizzi appena importati, in
ogni casella di testo in cui è richiesto un indirizzo di gruppo compare sulla destra un tasto con
cui è possibile visualizzare la struttura completa del progetto importato.
ITALIANO
manuale di installazione e programmazione
porta
9

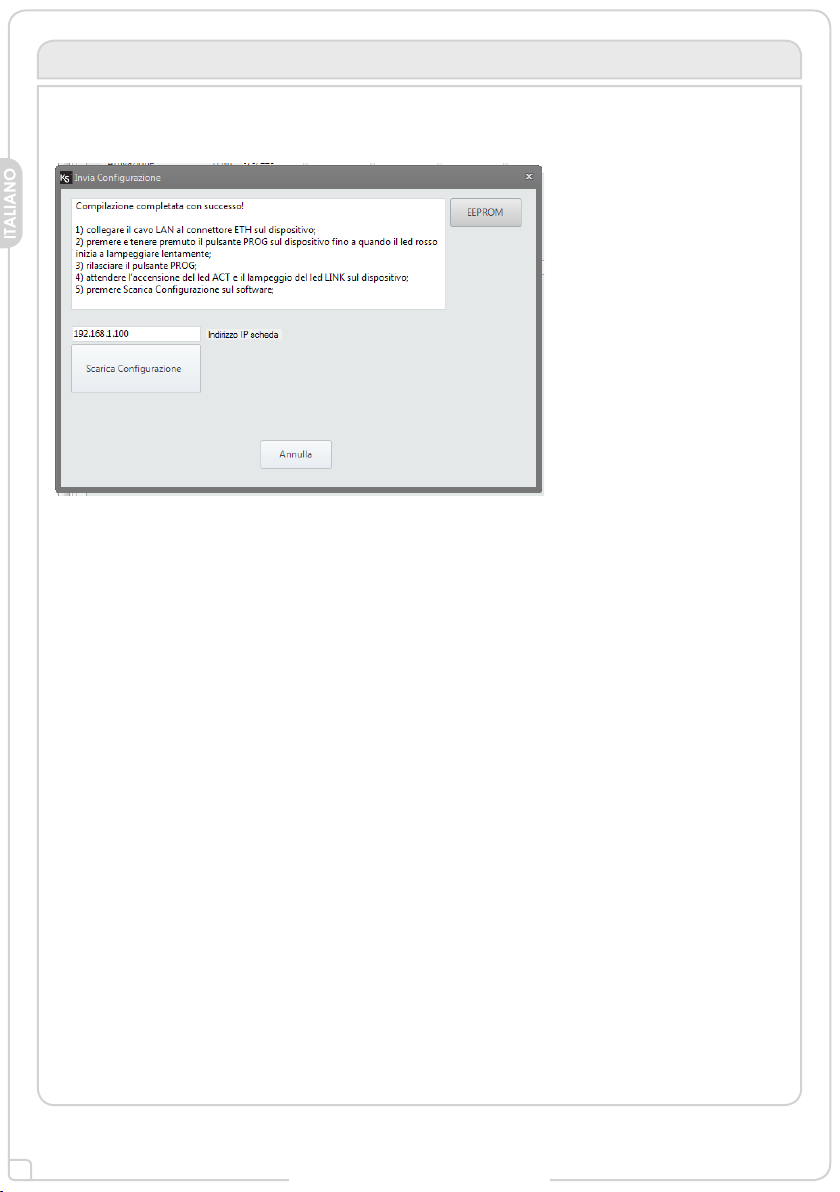

PROGRAMMAZIONE GATEWAY
Dopo aver impostato tutti i parametri relativi a centrale, aree, zone ed uscite bisogna inviare,
tramite rete ethernet, la congurazione al gateway porta attraverso il menù
“Strumenti / Programma”.
Se il computer è collegato
al gateway direttamente
utilizzare un cavo incrociato
(crossover).
Se il computer ed il gateway
sono collegati ad uno switch
utilizzare un cavo dritto.
La scelta consigliata è quella
di utilizzare il collegamento
diretto tramite cavo
incrociato.
Assicurarsi che il gateway sia alimentato.
Assicurarsi che il pc appartenga alla stessa rete del gateway, altrimenti cambiare l’indirizzo del
pc, per esempio impostando:
ip = 192.168.1.12
subnet mask = 255.255.255.0
gateway = 192.168.1.254.
Per programmare il dispositivo:
1. Tenere premuto il tasto di programmazione prog:
• Il LED di programmazione si spegne e resta spento per circa 10 sec.
2. Rilasciare il tasto non appena il LED di programmazione si accende di nuovo.
3. Il LED di programmazione lampeggia lentamente.
4. I LED di stato A e B lampeggiano velocemente in modo alternato.
5. Il LED di stato ETH si accende: il dispositivo è ora in fase di programmazione.
6. Premere il tasto “Scarica Congurazione” nel software porta configurator.
7. Durante la programmazione il LED di programmazione lampeggia in velocemente.
8. Una volta terminata la fase di programmazione il dispositivo torna allo stato di partenza.
Per uscire dalla modalità di programmazione basta una pressione breve sul pulsante di
programmazione (PROG) stesso.
ATTENZIONE: Il gateway esce di fabbrica con il seguente indirizzo ip preimpostato: 192.168.1.100. E’ possibile riportare il
dispositivo alle condizioni di fabbrica in qualsiasi momento tenendo premuto il pulsante di programmazione nché non verrà
completata questa sequenza di comunicazione visiva sul led rosso:
• Il LED si spegne per 10 sec.
• Il LED lampeggia lentamente
• Il LED lampeggia velocemente
• Il LED rimane acceso sso
A questo punto è possibile rilasciare il pulsante e porta è reimpostato ai dati di fabbrica e pronto per la congurazione.
10
manuale di installazione e programmazione
porta
INDEX
Introduction ....................................................................................................................................... 12
Technical Data .................................................................................................................................. 12
Installation .......................................................................................................................................... 13
Conguration .....................................................................................................................................13
KSENIA CONFIGURATOR ................................................................................................................... 14
Minimum System Requirements ....................................................................................................... 14
Installation .......................................................................................................................................... 14
Software Overview ...........................................................................................................................15
Import Basis Project ........................................................................................................................... 16
Import Group Addresses .................................................................................................................. 17
Parameters Conguration ................................................................................................................18
Gateway Programmation ................................................................................................................21
INTRODUCTION
porta gateway BUS is a KNX compatible device aimed to control Ksenia control panels through
standard KNX.
Supported panel versions are: lares 16-IP • lares 48-IP • lares 128-IP
The communication with the panel take place with ethernet (tcp/ip) network.
TECHNICAL DATA
• Power Supply: 12 / 24V DC
• Consumption: 60mA max
• Communication BUS: KNX
• Ethernet Interface: RJ45
• Operating Temperature Range: +5 to +40°C • 95% Humidity
• Overall Dimension: 86 x 69 x 58 mm
• Weight: 130 gr.
11
installation and programming manual
porta
INSTALLATION
porta is a DIN rail mounted device, with the size of 4 modules. The safety is guaranteed only by
following the instruction below:
KNX BUS
LEDs DESCRIPTION
power - Green LED. Power supply
ACT - Yellow LED. ETH activity / trafc
LINK - Green LED. Ethernet cable correctly
wired
A B - Yellow LEDs. Alternately blinking they
indicate the device correct polling
to the panel
PROG - Red LED. It indicates the
programming status
Programming key
CONFIGURATION - porta configurator
porta can be congured through a specialized software tool called porta configurator, freely
available through the basis software.
The software it allows to program the gateway in order to allowing the interactions between the
lares Control Panels and Konnex devices. It is possible to congure all working device options:
• Assign the physical gateway KNX address
• Setup of network interface parameters of gateway
• Setup of communication parameters (port) to the Panel
• Setup of communication parameters (port) used by the Panel
• Setting up PIN security (user) for communication between the gateway and the panel
• Dene the function to be implemented by assigning KNX “group addresses” (i.e. on partitions,
zones, outputs, faults etc...)
installation and programming manual
porta
12
MINIMUM SYSTEM REQUIREMENTS
Supported Operating Systems:
Windows XP with SP2 • Windows Vista • Windows 7
CPU Speed 400MHz
RAM 128Mb
Disk space 12Mb
NOTE
The software require Microsoft.Net Framework 3.5 SP1. If it is not installed on your system, you can
freely download it from:
www.microsoft.com
INSTALLATION
“portacongurator.exe” is the software installer: once downloaded and launched a wizard user
interface will guide you through the installation process, copying on your system all les needed
to work.
Once installed you can run the software launching the Programs menu item (or, if created, by
double clicking on desktop / quick start icon).
1. Home screen setup software
2. Installation wizard
13
installation and programming manual
porta
SOFTWARE OVERVIEW
On startup a page with this user guide is shown. On the left side of the main screen you can see
the “Explore project” window, initially empty, and on the top side a number of menu items
File / New
Creates a new project
File / Open
Opens an existing project
File / Save
Saves the current project
Saves the current project, allowing you to choose the location
File / Salva as...
File / Exit
Closes the program
View / Project explorer
Shows on the left side the current project in a tree-view structure
Tools / Program
porta programming
Tools / Import ETS solution
Allows to import in project group addresses previously congured
with the ETS Knx tool software
Tools / Import basis solution
Allows to import a Ksenia basis project from a .ksi
Tools / Options
Opens up a dialog window where you can edit various software options
Windows / Close all
Closes all active projects
Help
Shows the software help desk
installation and programming manual
porta
14
IMPORT BASIS PROJECT
On the rst run, select File / New and choose the panel type between:
lares16-IP, lares48-IP or lares128-IP.
Now from “Tools” menu choose “Import basis project” and browse to nd the .ksi le previously
exported from basis software. Once validated the le, you can select which items you want to
import (Partitions, Inputs and Outputs).
1. The “Create conguration le” basis
software option allows to export the
programmation creating a .ksi le
2. The Ksenia Configurator software imports partitions, zones and
outputs from the basis programmation
IMPORT GROUP ADDRESSES
First thing rst, you have to export them from Ets, using “File\Save as CSV/XML” menu item, and
then selecting “Export for OPC Server”.
A le with extension .esf will be created, which
you can then import in porta configurator software,
selecting:
“Tools \ Import Group Addresses” menu item.
15
installation and programming manual
porta
PARAMETERS CONFIGURATION
Once imported the panel items from a basis le, the Project
Explorer view is automatically popolate with Areas, Inputs
and Outputs.
Double clicking each of them you can confugure its
parameters.
PANEL
NOTE
In “Group Addresses for Command” sections, the Konnex Scenarios that the gateway porta can
perform on lares Control Panels are reported.
In “Group Addresses for Status” sections, the Konnex Scenarios that the lares Control Panels can
perfoms on porta Gateway are reported.
installation and programming manual
porta
16
AREA
NOTE
In “Group Addresses for Command” sections, the Konnex Scenarios that the gateway porta can
perform on lares Control Panels are reported.
In “Group Addresses for Status” sections, the Konnex Scenarios that the lares Control Panels can
perfoms on porta Gateway are reported.
INPUT
NOTE
In “Group Addresses for Command” sections, the Konnex Scenarios that the gateway porta can
perform on lares Control Panels are reported.
In “Group Addresses for Status” sections, the Konnex Scenarios that the lares Control Panels can
perfoms on porta Gateway are reported.
17
installation and programming manual
porta
OUTPUT
NOTE
In “Group Addresses for Command” sections, the Konnex Scenarios that the gateway porta can
perform on lares Control Panels are reported.
In “Group Addresses for Status” sections, the Konnex Scenarios that the lares Control Panels can
perfoms on porta Gateway are reported.
Now on it’s possible to use newly imported group addresses to congure the gateway, and
every time a “group address” is requie you can choose it from a dropdown menu showing the
treeview of the imported project.
installation and programming manual
porta
18
GATEWAY PROGRAMMING
Once all settings are done, you can send the conguration to the porta gateway through
Ethernet cable.
If your computer is directly
connected to the gateway, use
a crossover cable, otherwise
use a straight cable.
Make sure the gateway is
powered on.
To download the conguration
to the device use menu “Tools /
Program”
The recommended choice is
to use direct connection via
crossover cable.
Make sure that the gateway is powered on.
Ensure that the PC belongs to the same network as the gateway, otherwise change the
address of the PC, for example by setting:
ip = 192.168.2.91
subnet mask = 255.255.255.0
gateway = 192.168.2.254.
To program the device:
1. Hold on the prog key:
• The PROG LED turns off
• It stays off around 10 sec.
2. Release the PROG key as soon as it turns on.
3. The PROG LED starts ashing slowly.
4. The status LEDs A and B ashes quickly in alternate mode.
5. The status LED ETH turns on (the device is in programming mode).
6. Press the “Download Conguration” key on software.
7. While programming, the red PROG LED
To exit from the programming mode just press shortly on the PROG key.
WARNING: The gateway is factory preset with the following ip address: 192.168.1.100. It’s possible to restore the factory KSENIA
Gateway conditions at any time by pressing and holding the programming button until it is completed this sequence on the
red LED:
• The LED turns off during 10 sec.
• The LED ashes slowly
• The LED ashes quickly
• The LED stays lit
At this point you can release the button and porta is reset to its factory defaults and ready for conguration.
19
installation and programming manual
porta
CERTIFICATIONS
R&TTE 1995/5/CE
OPERATING TEMPERATURE RANGE: +5 ÷ +40 °C • 95% HUMIDITY
RTTE
1995/5/CE
Con la presente, KSenia Security dichiara che:
™
porta
è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalle normative
R&TTE 1995/5/CE
Le dichiarazioni di conformità complete si possono scaricare all’indirizzo: www.kseniasecurity.com
L’installazione di queste apparecchiature deve essere effettuata a regola d’arte, in accordo con le norme vigenti. Queste
apparecchiature sono state sviluppate secondo criteri di qualità, afdabilità e prestazioni adottati dalla Ksenia Security.
Si raccomanda di vericare il corretto funzionamento del sistema almeno una volta al mese. Le procedure per il collaudo
dipendono dalla congurazione del sistema.
Rivolgersi all’installatore del sistema per conoscere le procedure da seguire.
Ksenia Security Srl declina ogni responsabilità nel caso in cui le apparecchiature vengano manomesse da personale non
autorizzato. Il contenuto di questo manuale può essere soggetto a modiche, senza preavviso, e non rappresenta un impegno
da parte della KSENIA SECURITY.
Il marchio KNX è di proprietà della KNX Association cvba.
Ksenia Security declares that the
™
porta
is in compliance with the essential requirements and other relevant provisions of Directives
The complete Declaration of Conformity for each Device can be found at: www.kseniasecurity.com
Installation of these systems must be carried out strictly in accordance with the instructions described in this manual, and in
compliance with the local laws and bylaws in force.. ergo series have been designed and made with the highest standards
of quality and performance adopted by Ksenia Security. Is recommended that the installed system should be completely
tested at least once a month. Test procedures depends on the system conguration. Ask to the installer for the procedures
to be followed. Ksenia Security srl shall not be responsible for damage arising from improper installation or maintenance by
unauthorized personnel. The content of
this guide can change without prior notice from KSENIA SECURITY.
R&TTE 1995/5/CE
RECYCLED
Paper made with
recycled materials
FSC© C086355
www.kseniasecurity.com
Loading...
