KRONAsteel GmbH | Sindy
Уважаемый покупатель!
Мы благодарны Вам за то, что Вы выбрали продукцию компании
«KRONAsteel». Мы постарались сделать все, чтобы вы остались довольны
нашим изделием.
Ваше мнение о нашем продукте очень важно для нас. Мы будем
признательны, если Вы пришлете свои наблюдения по работе, качеству
исполнения и удобству пользования купленного Вами товара на адрес:
www.krona.ru
Технические характеристики:
Модель:
Габаритные размеры, мм:
Ширина:
Глубина:
Высота:
Напряжение сети, В:
Потребляемая мощность, Вт:
Двигатель:
Лампы:
Âåñ, êã:
Производитель оставляет за собой право вносить изменения в
конструкцию с целью улучшения характеристик продукции.
Изделие произведено в соответствии с европейскими стандартами и
сертифицировано CE, TUV, ISO 9001
Sindy
530
285
174
220-230, 50 Hz
120
2õ40
5 (брутто); 4.5 (нетто)
1
Page 4
ПРАВО НА ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ
Для подтверждения права
на гарантийное
обслуживание просим Вас
сохранять товарный чек
вместе с гарантийным
талоном. Гарантийный талон
должен быть полностью
заполнен с обязательным
указанием даты продажи
изделия и печатью
торгующей организации.
Отсутствие чека или не заполненный гарантийный
талон лишает Вас права на
гарантийное обслуживание.
ДЛЯ ПОЛЬЗОВАТЕЛЯ
Перед установкой вытяжки и
ее эксплуатацией необходимо
внимательно ознакомиться с
нашими рекомендациями.
Соблюдение рекомендаций,
данных в инструкции, обеспечит
надежную работу вытяжки. Все
пользователи вытяжки должны
знать правила ее эксплуатации.
Не выбрасывайте данную инструкцию, поскольку в последствии
она может Вам пригодиться, и
Вы найдете в ней ответы на
интересующие Вас вопросы.
ВАЖНЫЕ ЗАМЕЧАНИЯ
Данная кухонная вытяжка предназначена исключительно для
использования в домашнем хозяйстве. Срок службы изделия
составляет 7 (семь) лет.
Применение изделия в
целях, отличных от бытовых,
недопустимо. Если вытяжку
используют для иных целей, то
есть риск получения травм и
повреждения имущества и на
изделие не будет распространяться гарантия.
2
Нельзя начинать монтаж вытяж-
êè è снимать защитную пленку
с вытяжки из нержавеющей стали,
пока Вы не убедитесь в технической исправности вытяжки путем
подключения ее к электрической
сети и проверки всех ее функций
(см. раздел «Инструкция по установке вытяжки»).
Рекомендуем все работы по
установке, подключению и ремонту Вашей вытяжки доверять только квалифицированным мастерам,
занимающимся по роду своей
деятельности выполнением таких
работ. Установка, подключение и
ремонт вытяжки не уполномоченными на то лицами может привести к низкому качеству работы и,
как следствие, к повреждению
изделия.
Производитель не несет ответ-
ственности за любого рода повреждения и поломки, связанные с
неправильной установкой, подключением и ремонтом вытяжки.
Производитель оставляет за
собой право модифицировать изделия в целях улучшения качества
и технических параметров изделия. Технические характеристики
вытяжки приведены на табличке,
находящейся внутри корпуса вытяжки. Чтобы их посмотреть, необходимо снять алюминиевый
жироулавливающий фильтр.
БЕЗОПАСНОСТЬ ДЕТЕЙ
Зачастую дети не осознают
опасности электроприборов. Во
время работы вытяжки
необходимо следить за детьми и
не позволять им играть с нею.
Упаковочные материалы (такие
как полиэтиленовая пленка) могут
стать причиной удушения. Держите их вне досягаемости детей.
Page 5
МЕРЫ БЕЗОПАСНОСТИ
Вытяжка подключается к электросети напряжением 220-230 В,
50 Гц.
Во избежание поражения элек-
трическим током вытяжка должна
включаться в розетку с заземлением.
Не используйте лампы освеще-
ния, номинал мощности которых
превышает указанный в технических характеристиках вытяжки, так
как лампочки с большей мощностью могут стать причиной различных повреждений в электрической цепи.
Эксплуатация вытяжки без
алюминиевого жироулавливающего фильтра запрещена.
При использовании вытяжки
одновременно с другими обогревательными устройствами (газовые, масляные, угольные печи и
т.д.), кроме электрических, может
потребоваться дополнительная
вентиляция помещения.
Воздух, проходящий через вы-
тяжку и выбрасываемый в атмосферу, должен отводиться только
в отдельную кухонную вентиляционную шахту и не должен выходить в дымоход или иной канал,
используемый для удаления дыма
от других устройств.
При монтаже вытяжки для от-
вода воздуха в вентиляционную
шахту нельзя использовать воздуховод с меньшим диаметром, чем
указано в инструкции по эксплуатации. Это создает дополнительное сопротивление выбрасываемому воздуху и приведет к увеличению шума и вибрации, а так же
к перегреву мотора.
Вытяжку необходимо устанав-
ливать над электрическими плитами на высоте не менее 65см,
над газовыми горелками - не
менее 75см. (См. Рис. 6, 7)
Перед тем, как приступить к
любой операции по очистке
или ремонту вытяжки
выключите напряжение
электросети.
Согласно данной инструкции
(см. ниже), обеспечивайте своевременную промывку многоразовых алюминиевых жироулавливающих фильтров. Не промытые
своевременно фильтры снижают
эффективность работы вытяжки и
могут стать причиной пожара
вследствие накопления в них масла и пыли.
Не стерилизуйте продукты питания открытым пламенем непосредственно под вытяжкой. Это
может привести к возгоранию не
очищенного алюминиевого жироулавливающего фильтра.
Не оставляйте горячее масло в
посуде на включенной плите.
Перегретые жир и масло легко
самовоспламеняются, что может
привести к возгоранию не очищенного алюминиевого жироулавливающего фильтра.
Пламя газовых конфорок всегда
должно быть закрыто посудой.
Сильный нагрев пламенем газовых конфорок может повредить
вытяжку.
Не включайте вытяжку для уменьшения задымления, возникшего в результате возгорания в
квартире. Включенная вытяжка
создаст дополнительную тягу для
огня.
В случае любого воспламенения отключите вытяжку от электросети, закройте пламя плотным
материалом, препятствующим
доступу кислорода к пламени, никогда не используйте воду для
тушения.
3
Page 6
ОПИСАНИЕ ВЫТЯЖКИ

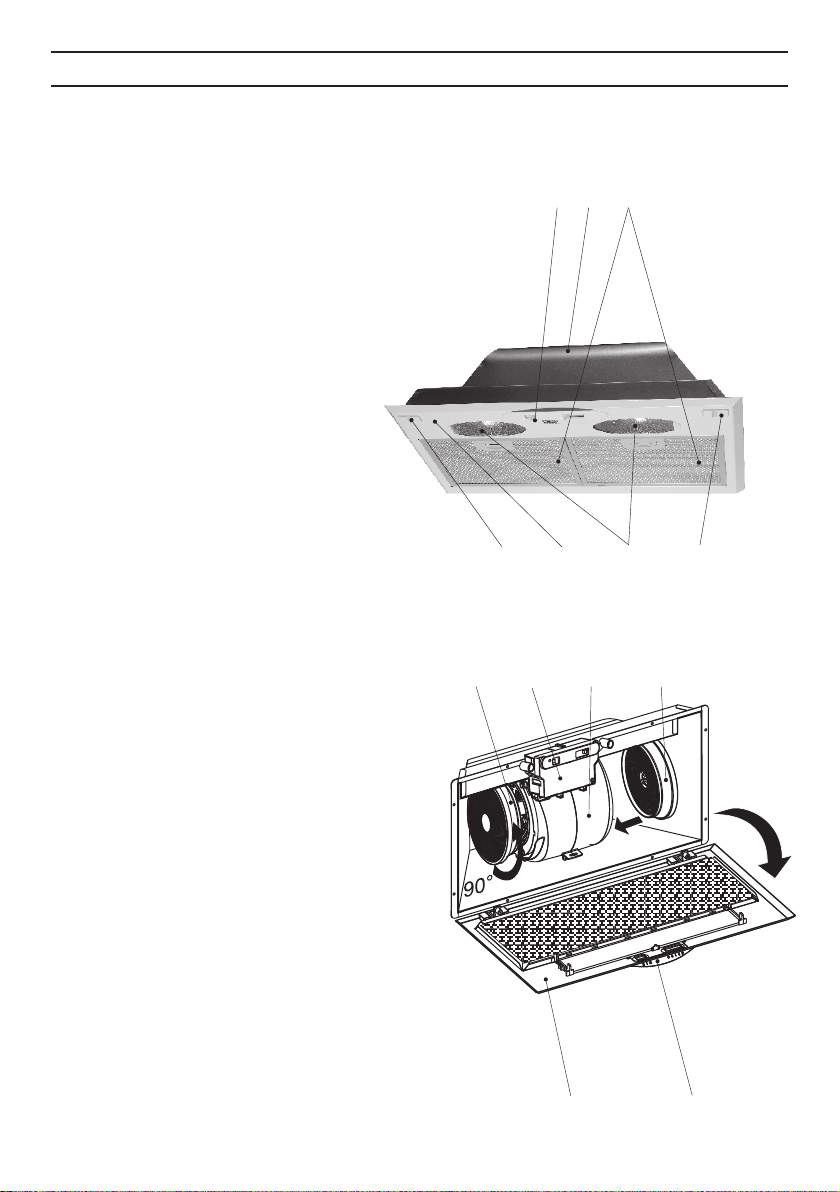

Наружная часть вытяжки
состоит из следующих составных
частей (см. Рис.1):
1. Переключатель режимов
работы вытяжки.
2. Корпус вытяжки.
3. Многоразовый алюминиевый
жироулавливающий фильтр.
4. Защитное стекло ламп
подсветки.
5. Защелки нижней откидной
панели.
6. Нижняя откидная панель.
Внутри вытяжки при открытии
нижней откидной панели
находятся (см. рис.2):
1. Короб мотора (с мотором и
крыльчаткой в сборе).
2. Монтажный блок управления
и освещения.
3. Лампы освещения,
вкручиваются в патроны,
находящиеся на монтажном
блоке управления и освещения
(на рис. 2 не показаны).
4. Угольные фильтры
устанавливаются при работе
вытяжки в режиме рециркуляции
(см. раздел «Инструкция по
пользованию вытяжкой»).
5. Нижняя откидная панель.
6. Декоративная накладка
переключателя режимов работы
вытяжки.
1 2 3
5 6 4 5
Ðèñ.2
4 2 1 4
5 6
4
Page 7
ОПИСАНИЕ ВЫТЯЖКИ
Ðèñ.3
1 2 3 4 5

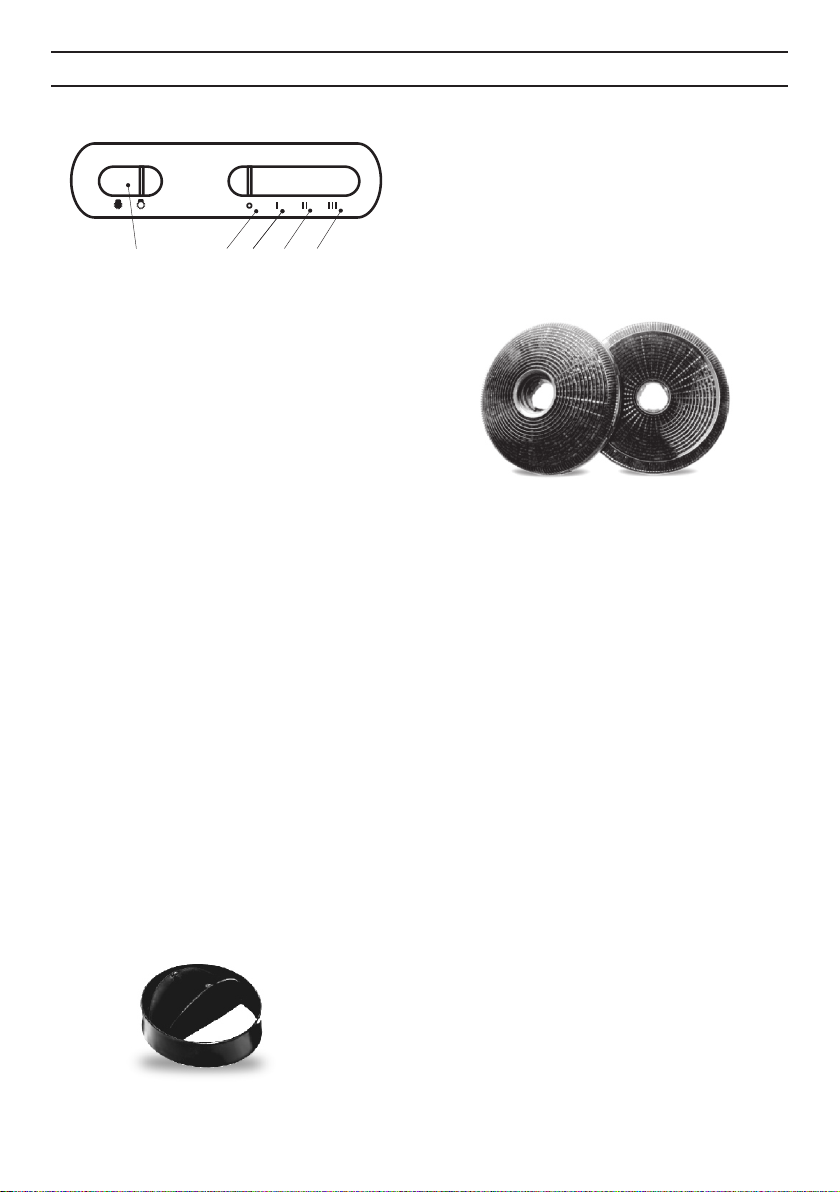

Снизу вытяжки находится
слайдерный (ползунковый)
переключатель режимов работы
мотора и ламп освещения (см.
Рис.3):
1.Включение/выключение ламп
освещения;
2.Отключение скоростей;
3.Включение первой скорости;
4.Включение второй скорости;
5.Включение третей скорости.
С помощью этого переключате-
ля Вы можете включить одну из
трех скоростей мотора.
Лампы освещения можно
включать вне зависимости от
работы мотора.
Дополнительной принадлеж-
ностью (в комплект не входят) для
вытяжки является угольный
запахоулавливающий фильтр
(Рис. 5).
Применяется для фильтрации
воздуха в помещении в режиме
рециркуляции.
Ðèñ. 5
В поставляемые части входят
(Ðèñ. 4):
1. Переходной фланец с
антивозвратным клапаном.
Ðèñ. 4
5
Page 8
ИНСТРУКЦИЯ ПО ПОЛЬЗОВАНИЮ ВЫТЯЖКОЙ
Кухонная вытяжка предназна-
чена для удаления запахов с
кухни.
Кухонная вытяжка, в зависи-
мости от ее установки, может
работать в двух режимах:
- режим отвода воздуха в
вентиляционную шахту;
- режим рециркуляции.

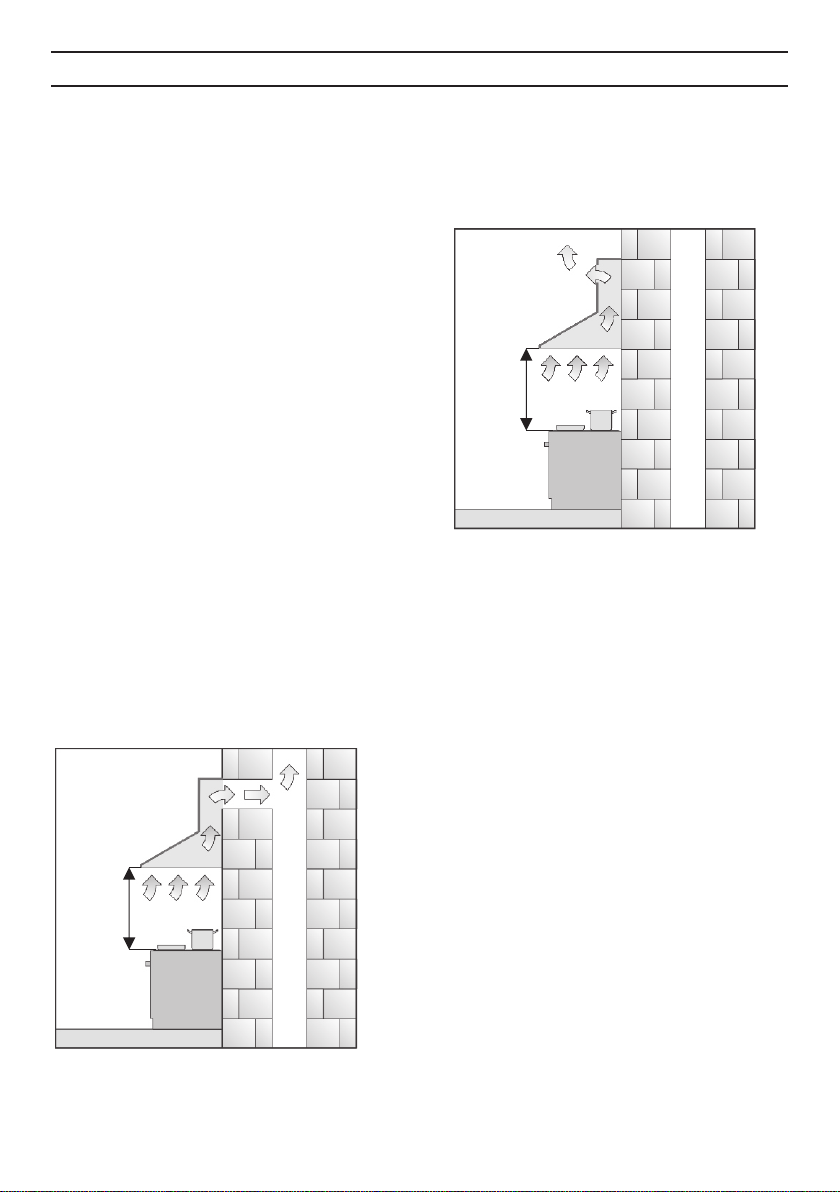

В режиме отвода воздуха в
вентиляционную шахту (см.Рис.6)
вытяжка посредством гофрированного шланга или пластикового
воздуховода подключается к вентиляционной шахте. И, таким образом, все кухонные испарения,
запахи, гарь и копоть, проходя
через многоразовые алюминиевые жироулавливающие фильтры,
выводятся за пределы помещения. При данном режиме работы
нет необходимости устанавливать
угольные акриловые запахоулавливающие фильтры. Режим отвода является наиболее эффективным, поскольку вытяжка удаляет
все кухонные испарения за пределы кухни в вентиляционную
шахту.
В режиме рециркуляции
(ñì.
Ðèñ. 7) вытяжка не подключается
к вентиляционной шахте, и, таким
образом, воздух просто прогоняется через вытяжку внутри кухни.
ì
7 ñ
- 5
ì
5
6 ñ
Ðèñ.7
В этом режиме на вытяжку должны быть установлены угольные
акриловые одноразовые запахоулавливающие фильтры. Эти
фильтры не входят в комплект
вытяжки и приобретаются отдельно. Использование вытяжки в
режиме рециркуляции снижает ее
производительность.
Рекомендуем использовать
вытяжку в режиме отвода
воздуха в вентиляционную
шахту.
Ðèñ.6
6
ì
7 ñ
ñì
- 5
65
Page 9
ОБСЛУЖИВАНИЕ И УХОД ЗА ВЫТЯЖКОЙ
Перед тем, как приступить к
любой операции по очистке или
ремонту вытяжки выключите
напряжение электросети.
Для внешней очистки окрашенных вытяжек используйте влажную
ткань, смоченную в теплой воде с
нейтральным моющим средством.
Для внешней очистки стальных,
медных и латунных поверхностей
используйте специальные средства, следуя соответствующим
инструкциям. Никогда не используйте для ухода за вытяжкой абразивные моющие средства.
Алюминиевый фильтр, удерживая пыль из воздуха и масло, засоряется.
Его следует чистить средством
для очистки нагара в духовках и
мыть после предварительного отмачивания в горячей воде с помощью эффективного моющего средства 1 раз каждые 1,5-2 месяца
или, если это возможно, в посудомоечной машине (при температуре
60 градусов С). Для отсоединения

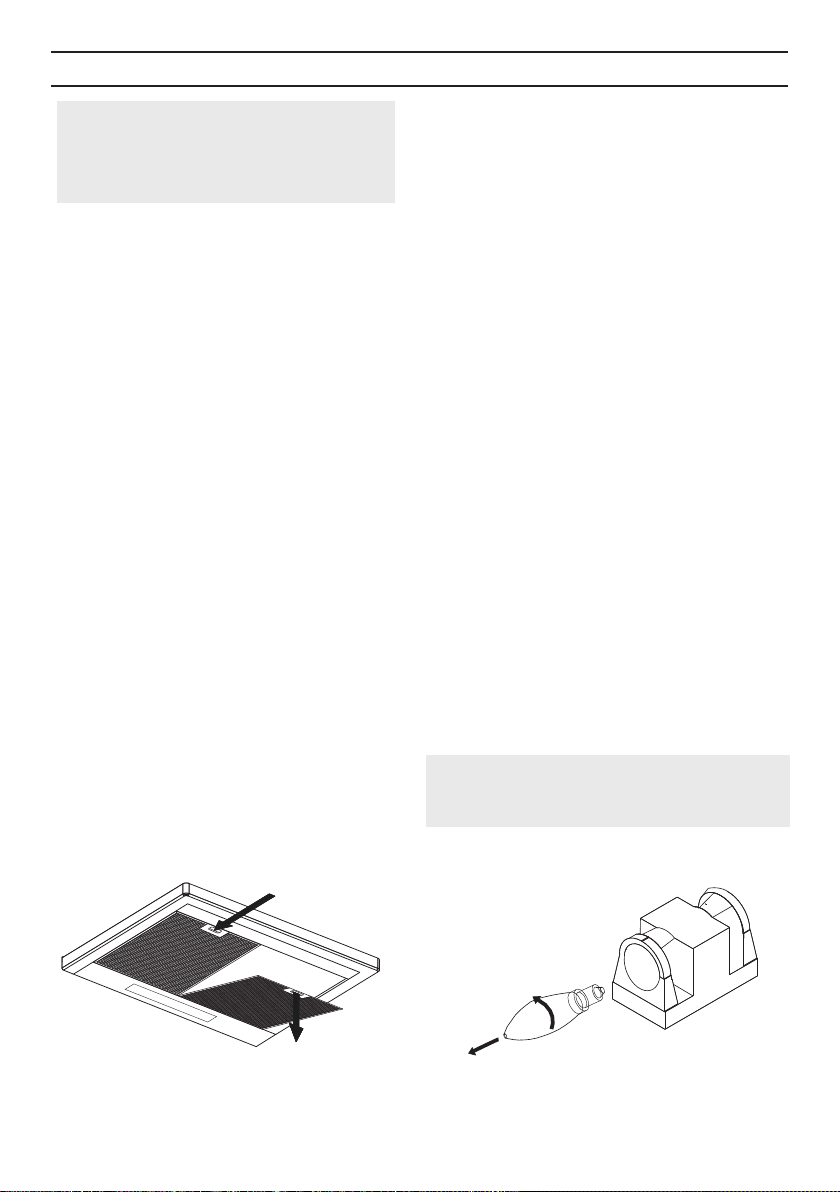

алюминиевого фильтра (Рис.А)
следует нажать на пружинный
замок на фильтре и, потянув на
себя и вниз, снять его. Не
устанавливайте фильтр в вытяжку
до его полного высыхания.
Установка фильтра производится в
обратном порядке. Следует нажать
на пружинный замок на фильтре и
установить его на место, после чего
замок отпустить.
Угольные фильтры следует
менять 1 раз в 3-4 месяца. Они
устанавливаются на защитные
решетки короба мотора путем легкого поджатия и поворота их по
часовой стрелке. Для снятия
угольного фильтра его следует
также слегка поджать и повернуть
против часовой стрелки.
На вытяжке установлены лампы
подсветки типа «миньон». Чтобы
поменять лампу подсветки необходимо снять алюминиевые жироулавливающие фильтры и вывернуть
из патрона перегоревшую лампу
(Рис.В). Вместо нее необходимо
ввернуть лампу с теми же
характеристиками и установить
фильтры.
Замена ламп и фильтров не
входит в гарантийное
обслуживание.
Ðèñ.A
Ðèñ.B
7
Page 10
ИНСТРУКЦИЯ ПО УСТАНОВКЕ ВЫТЯЖКИ
Только специалист имеет
право устанавливать и подключать вытяжку к электросети.
Нельзя начинать монтаж
вытяжки и снимать защитную
пленку с вытяжки из нержавеющей стали, пока Вы не
убедитесь в технической исправности вытяжки путем подключения ее к электрической
сети и проверки всех ее функций.
С этой целью следует разместить корпус вытяжки (¹2, Рис. 1),
таким образом, чтобы тыльная
сторона корпуса, которая должна
прижиматься к стене, оказалась
на столе или на полу, а
переключатель режимов работы
вытяжки, находящийся на
лицевой панели, был бы обращен
в сторону проверяющего. Далее
вытяжка подключается к электросети и производится ее проверка.
Если вытяжка на всех режимах
работает исправно, следует
приступать к монтажу вытяжки.
Если нет, следует обратиться в
организацию, в которой Вы
приобрели вытяжку или в
гарантийную мастерскую.
Защитную пленку с вытяжек из
нержавеющей стали рекомендуется снимать только после
окончания монтажа вытяжки.
Напоминаем, что высота
установки вытяжки над электрической плитой должна быть
не менее 65 см, а над газовыми горелками не менее 75 см.
8
Ваша модель относится к классу
встраиваемых вытяжек.
Возможны различные
технические и дизайнерские
варианты монтажа таких вытяжек
в подвесной кухонный шкафчик.
Принципиальным является
следующее:
- видимой частью кухонной
вытяжки является нижняя
откидная панель, а основной
корпус вытяжки спрятан в
подвесном шкафу;
- независимо от выбора режима
отвода воздуха необходимо
соединить выходное отверстие
вытяжки через переходной
фланец с гибким воздуховодом (в
комплект не входит) и вывести
воздух сквозь шкафчик вверх
(режим рециркуляции) или
подсоединить к вентиляционной
шахте (режим отвода воздуха в
вентиляционную шахту).
1. Подвесной шкафчик, в
котором будет устанавливаться
вытяжка, должен быть
предварительно подготовлен. В
дне шкафчика, в соответствие с
размерами вытяжки (см. рис.8),
необходимо вырезать
прямоугольное отверстие. Кроме
того, в потолке шкафчика
необходимо прорезать круглое
отверстие под гибкий воздуховод.
2. Для подготовки вытяжки к
установке в подвесной шкафчик
необходимо произвести
следующие операции:
- установить пластмассовый
переходной фланец с
антивозвратным клапаном (см.
рис. 4) на соответствующее место
сверху вытяжки. Один конец
гибкого воздуховода (в комплект
не входит) одеть на переходной
фланец, предварительно
Page 11
ИНСТРУКЦИЯ ПО УСТАНОВКЕ ВЫТЯЖКИ
промазав место стыковки
герметиком, и закрепить его с
помощью хомута (приобретается
отдельно);
- положить вытяжку на заднюю
стенку корпуса, переместить
защелки нижней откидной панели
(позиция 5, рис. 1) в сторону
центра вытяжки и откинуть
нижнюю панель;
3. Для монтажа вытяжки в
подвесной шкафчик необходимо
вставить ее в отверстие
шкафчика. После чего через
отверстия, предусмотренные на
корпусе вытяжки, прикрепить ее к
подвесному шкафчику с помощью
четырех шурупов (см. Рис. 8).
4. Поднять и установить на
место нижнюю откидную панель,
переместив, соответственно, ее
защелки в сторону от центра
вытяжки.
Подключение к
электросети.
Вытяжка подключается к электросети напряжением 220-230 В,
50 Гц.
Во избежание поражения элек-
трическим током вытяжка должна
включаться в розетку с заземлением.
Категорически запрещается
обрезать вилку при монтаже
вытяжки.
При повреждении
электрического шнура, его
замену производит
квалифицированный
специалист сервисной службы.
С целью дополнительной
защиты вытяжки от перепадов
напряжения в сети рекомендуется
подключать ее через дополнительный автоматический
выключатель 6 А.
Вытяжка установлена.
Включайте ее и пользуйтесь на
здоровье
9
Page 12
ИНСТРУКЦИЯ ПО УСТАНОВКЕ ВЫТЯЖКИ

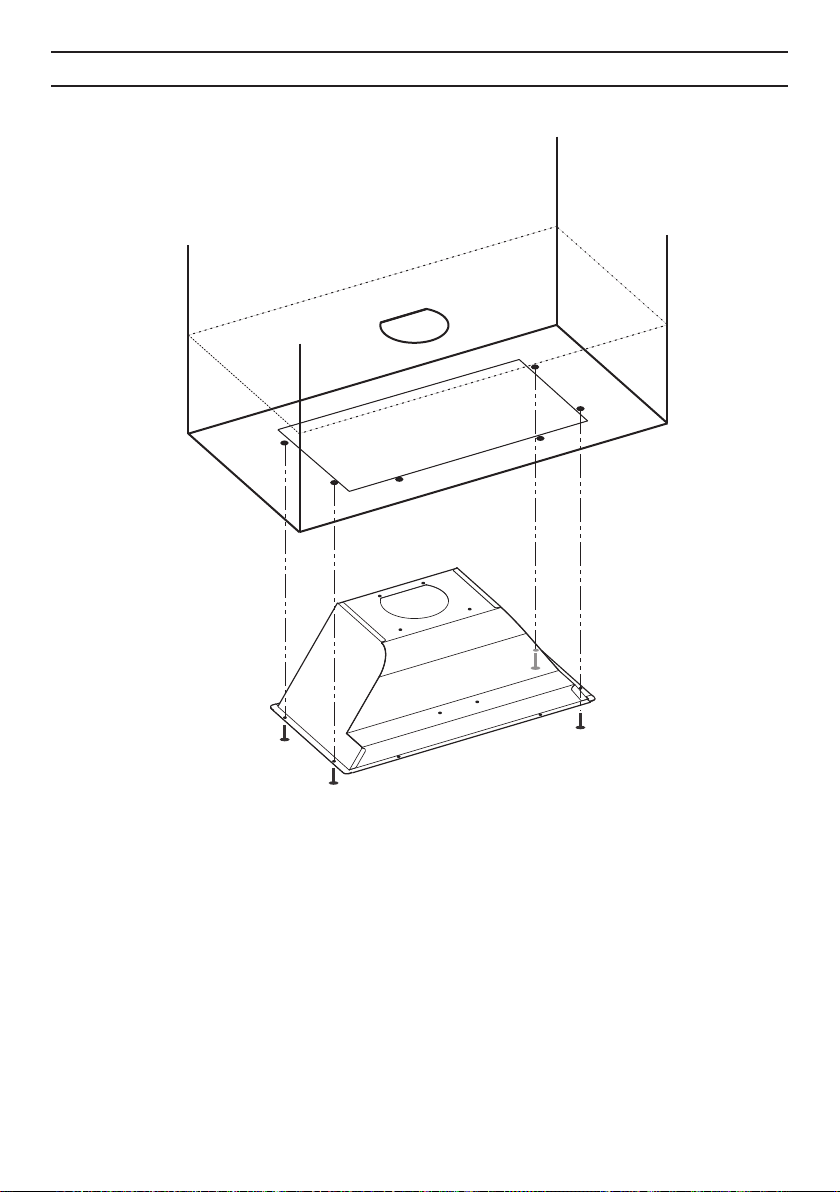

Ðèñ.8
10
Page 13
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ВЫТЯЖКИ
í ÿî
å è
Вытяжка не работает
Не горит лампа
Уменьшилась
производительность
вытяжки
è
åä í
ð
ìïî å
î
å ñî
è
ñ
÷å ê
òð
ê è
ë
ü ý å
ð ò
å è
ð â
Ï
ë
î
ü
ë à û
è ò
ë ì
ò
÷à å
÷åí
ûêëþ
â ë
â
ê þ
ò
è ü
è ü
ð ò
â ð
î å
ð â
Ï
Ïð
òð î å
ü
ë
à
ôè
ÿ
âûé
í
÷
þ
â
òü êë å )å
á
í û
æ
ë
î
ä
(
ìåñ
ö )
2
è è
ì
,5
ë í å
à þ
ç â
ò
ð
è ü
1 à 1
ü
â ð
ð
ìûò
Ï
(
å
è
æå
ÿ í
êó
à ð
å
í ï
îç
ð ò
í é
ò
â
è ü
ë
è å
â ð
î å
ð
ñ ü
Ï
å ò
õà
ç ó
î ä
à
î
ûõ
â ä â
ï
ó ó
ð á
ë ì
ò
à û
ò
è ü
è ü
ð ò
â ð
î å
î å
ð
ð â
Ï
Ï
òð
ü
ë
ÿ
òñ
è
ûé
öà)
í ôè
ãàí
ÿ )
ò
á
à ûòü
ëæ
äî
(
ñÿ
âîä
ãî ü
ìå
ó ë
î ç
4
ð è
ò
3
è ü
à ï
â
å
ç -
â ð
à
î å
ð
à í
ð
ç ì
Ï
(
1
Вытяжка стала
работать громче
В режиме
рециркуляции
слабо выводится
воздух
Если Вы не в состоянии определить или устранить проблему, то Вы
можете обратиться в наш Сервисный Центр.Запишите название модели,
заводской номер (указан на табличке, находящейся внутри корпуса
вытяжки) и дату покупки вытяжки, так как эти сведения потребуются
сервисному центру.
11
Page 14
ДЛЯ ЗАМЕТОК
12
Page 15
Page 16
Изготовитель:
KRONAsteel GmbH
Head Office: F.Kennedi 81, 91301 Forchheim, Germany.
Manufactured: Frazione Marischio 152/153, 60044 Fabriano (AN), Italy
КРОНАñòèë ÃÌÁÕ
Центральный офис: Ф.Кеннеди 81, 91301 Форхайм, Германия.
Произведено: Фразионе Марисчио 152/153, 60044 Фабриано (АН), Италия
Loading...
