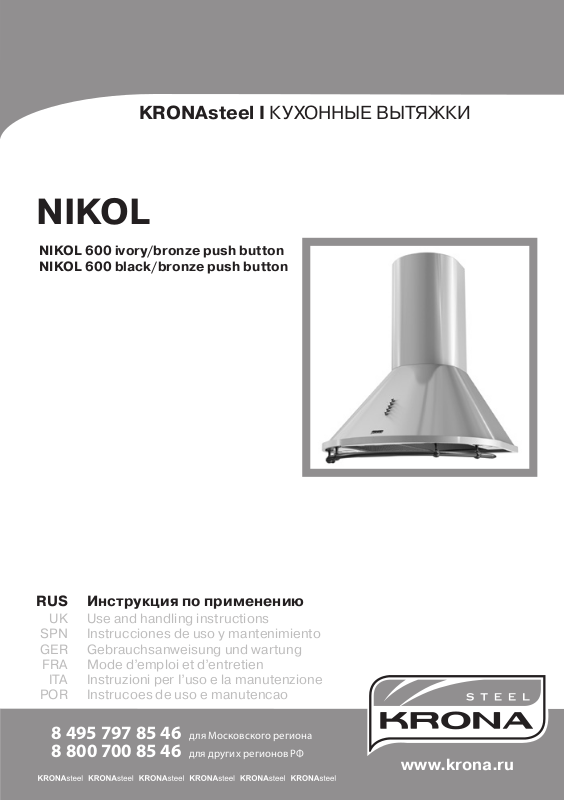

Page 1
KRONAsteel I КУХОННЫЕ ВЫТЯЖКИ
NIKOL
NIKOL 600 ivory/bronze push button
NIKOL 600 black/bronze push button
RUS Инструкция по применению
UK Use and handling instructions
SPN Instrucciones de uso у mantenimiento
GER Gebrauchsanweisung und wartung
FRA Mode d’emploi et d’entretien
ITA Instruzioni per I’uso e la manutenzione
POR Instrucoes de uso e manutencao
8 495 797 85 46 для Московского региона
8 800 700 85 46 для других регионов РФ
www.krona.ru
Page 2
RUS Инструкция по применению
Дата изготовления прибора содержится в его серийном номере.
Серийный номер прибора указан на внутренней этикетке, которая
размещена на вытяжке.
Расшифровка серийного номера.
Данный прибор изготовлен в октябре 2011 года.
Page 3
ВЫТЯЖКИ КУХОННЫЕ
RUS Инструкция по применению
Уважаемый покупатель!
Мы благодарны Вам за то, что Вы выбрали продукцию «KRONAsteel».
Мы постарались сделать все, чтобы вы остались довольны нашим изделием.
Ваше мнение о нашем продукте очень важно для нас.
Мы будем признательны, если Вы пришлете свои наблюдения по работе, качеству исполнения и удобству пользования купленного Вами товара на адрес:
info@krona.ru
СОДЕРЖАНИЕ
Комплектация ................................................................................................. 2
Технические характеристики .......................................................................... 2
Право на гарантийное обслуживание ............................................................ 3
Для пользователя .......................................................................................... 3
Важные замечания ......................................................................................... 3
Безопасность детей ........................................................................................ 3
Меры безопасности ....................................................................................... 4
Описание вытяжки ......................................................................................... 5
Управление вытяжкой ..................................................................................... 6
Пульт управления вытяжкой ........................................................................... 6
Инструкция по пользованию вытяжкой ........................................................... 7
Обслуживание и уход за вытяжкой ................................................................. 8
Инструкция по установке вытяжки ................................................................. 9
Подключение к электросети .........................................................................11
Возможные неисправности и способы их устранения ..................................13
Утилизация отслужившего прибора ..............................................................14
Гарантийный талон, условия гарантийного обслуживания ...................15
Изделие произведено в соответствии с европейскими стандартами и
сертифицировано СЕ, TŰV , ISO 9001,
Производитель оставляет за собой право вносить изменения в конструкцию
с целью улучшения характеристик продукции.
1
Page 4
ВЫТЯЖКИ КУХОННЫЕ
RUS Инструкция по применению
КОМПЛЕКТАЦИЯ
Модель: NIKOL
Корпус вытяжки 1
Декоративный короб 2
Фланец с антивозвратным клапаном на 150 мм 1
Переходной фланец со 150 на 120 мм 1
Упаковка с комплектом крепежа вытяжки к стене 1
Инструкция по применению 1
* комплектация может быть изменена без предварительного уведомления
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель: NIKOL
Габаритные размеры, мм:
Ширина вытяжки: 600
Длина (глубина) вытяжки: 495
Высота (мин-макс) вытяжки: 7 23 / 115 8
Напряжение в сети / Частота 220-240 В~ / 50 Гц
Потребляемая мощность, Вт:
Двигатель 198
Лампы, тип
2х20,
галогеновые
Количество скоростей вентиляции 3
Управление: Кнопочное
Наличие таймера: нет
Вес (нетто), кг: 11, 5
ТМ KRON Asteel
КРОНА маркт ГмбХ, Ге рмания, Вент ура Билдин г, Мерге нтхалер алее 10-12, 65760 Эшборн
Произв одитель: АРДА (Ч ЖЭЦЗЯН) ЭЛЕКТРИК КО., ЛТД, 166, ИНЬГУЙ НОТ ЕРН РОУД, НОВАЯИНДУСТ РИАЛЬНАЯ
ЗОНА ЧЭНСИ, ЮНК АН, ЧЖЭЦЗЯН, 321300, КНР
Импортер: ООО «Сигма Трейд», 196607, г. Санкт-Петербург, г. Пушкин, ул. Оранжерейная, д. 48, лит. А,
оф. 38
2
Page 5
ВЫТЯЖКИ КУХОННЫЕ
RUS Инструкция по применению
Внимание! Во избежание поломки
перед включением вытяжки в холодное время года, необходимо выдержать ее в распакованном виде при
комнатной температуре не менее
2-х часов.
ПРАВО НА ГАРАНТИЙНОЕ
ОБСЛУЖИВАНИЕ
Гарантия на продукцию KRONAsteel
составляет 24 месяца со дня даты
продажи, указанной в гарантийном
талоне. Для подтверждения права на
гарантийное обслуживание, просим
Вас сохранять товарный чек вместе с
гарантийным талоном. Гарантийный
талон должен быть полностью заполнен с обязательным указанием даты
продажи изделия и печатью торгующей организации.
ДЛЯ ПОЛЬЗОВАТЕЛЯ
Перед установкой вытяжки и ее эксплуатацией необходимо внимательно
ознакомиться с нашими рекомендациями. Соблюдение рекомендаций, данных в инструкции, обеспечит надежную работу вытяжки. Все пользователи
вытяжки должны знать правила ее эксплуатации. Не выбрасывайте данную
инструкцию, поскольку в последствии
она может Вам пригодиться, и Вы найдете в ней ответы на интересующие
Вас вопросы.
ВАЖНЫЕ ЗАМЕЧАНИЯ
Данная кухонная вытяжка предназначена исключительно для использования
в домашнем хозяйстве. Срок службы изделия составляет 7 (семь) лет.
Применение изделия в целях, отличных от бытовых, недопустимо.
Если вытяжку используют для иных
целей, то есть риск получения травм и
повреждения имущества и на изделие
не будет распространяться гарантия.
Нельзя начинать монтаж вытяжки и
снимать защитную пленку с вытяжки из
нержавеющей стали, пока Вы не убедитесь в технической исправности вытяжки путем подключения ее к электрической сети и проверки всех ее функций
(см. раздел «Установка вытяжки»).
Рекомендуем все работы по установке, подключению и ремонту Вашей вытяжки доверять только квалифицированным мастерам, занимающимся по
роду своей деятельности выполнением
таких работ. Установка, подключение и
ремонт вытяжки не уполномоченными
на то лицами может привести к низкому
качеству работы и, как следствие, к повреждению изделия.
Производитель не несет ответственности за любого рода повреждения и
поломки, связанные с неправильной
установкой, подключением и ремонтом
вытяжки.
Название модели, и наиболее важные
технические характеристики вытяжки
указаны в табличке внутри корпуса.
БЕЗОПАСНОСТЬ ДЕТЕЙ
Зачастую дети не осознают опасности
электроприборов. Во время работы вытя жки необхо димо сл еди ть за де тьми и н е
позволять им играть с нею. Упаковочные
материалы (такие как полиэтиленовая
пленка) могут стать причиной удушения.
Держите их вне досягаемости детей.
3
Page 6
ВЫТЯЖКИ КУХОННЫЕ
RUS Инструкция по применению
МЕРЫ БЕЗОПАСНОСТИ
Вытяжка подключается к электросети
напряжением 220-240 В~, 50 Гц.
Во избежание поражения электрическим током вытяжка должна включаться
в розетку с заземлением.
Данное изделие относится к классу 1
защиты от поражения электрическим
током.
Не используйте лампы освещения, номинал мощности которых превышает
указанный в технических характеристиках вытяжки, так как лампочки с большей мощностью могут стать причиной
различных повреждений в электрической цепи.
Эксплуатация вытяжки без алюминиевого жироулавливающего фильтра запрещена. При использовании вытяжки
одновременно с другими обогревательными устройствами (газовые, масляные,
угольные печи и т.д.), кроме электрических, может потребоваться дополнительная вентиляция помещения.
Воздух, проходящий через вытяжку и
выбрасываемый в атмосферу, должен
отводиться только в отдельную кухонную вентиляционную шахту и не должен
выходить в дымоход или иной канал, используемый для удаления дыма от других устройств.
При монтаже вытяжки для отвода
воздуха в вентиляционную шахту нельзя использовать воздуховод с меньшим
диаметром, чем указано в инструкции
по эксплуатации. Это создает дополнительное сопротивление выбрасываемому воздуху и приведет к увеличению
шума и вибрации, а так же к перегреву
мотора.
Вытяжку необходимо устанавливать
над электрическими плитами на высоте
не менее 65 см, а над газовыми горелками - не менее 75 см.
Перед тем, как приступить к любой
операции по очистке или ремонту вытяжки выключите напряжение электросети.
Согласно данной инструкции (см.
ниже), обеспечивайте своевременную
промывку многоразовых алюминиевых
жироулавливающих фильтров. Не промытые своевременно фильтры снижают
эффективность работы вытяжки и могут
стать причиной пожара вследствие накопления в них масла и пыли.
Не стерилизуйте продукты питания открытым пламенем непосредственно под
вытяжкой. Это может привести к возгоранию не очищенного алюминиевого
жироулавливающего фильтра.
Не оставляйте горячее масло в посуде
на включенной плите. Перегретые жир и
масло легко самовоспламеняются, что
может привести к возгоранию не очищенного алюминиевого жироулавливающего фильтра.
Пламя газовых конфорок всегда должно быть закрыто посудой. Сильный нагрев пламенем газовых конфорок может
повредить вытяжку.
Не включайте вытяжку для уменьшения задымления, возникшего в результате возгорания в квартире. Включенная
вытяжка создаст дополнительную тягу
для огня.
В случае любого воспламенения отключите вытяжку от электросети, закройте пламя плотным материалом,
препятствующим доступу кислорода к
пламени, никогда не используйте воду
для тушения.
4
Page 7
ВЫТЯЖКИ КУХОННЫЕ
RUS Инструкция по применению
ОПИСАНИЕ ВЫТЯЖКИ
Наружная часть вытяжки состоит из
следующих составных частей (см. рис. 1):
1. Переключатель режимов работы
вытяжки;
2. Корпус вытяжки;
3. Многоразовый алюминиевый жироулавливающий фильтр;
4. Лампа освещения;
5. Декоративный короб вытяжки.
6. Декоративный рейлинг вытяжки.
Дополнительными принадлежностями
для вытяжки (в комплект не входят) являются угольные запахоулавливающие
фильтры (см. рис. 2). Применяется для
фильтрации воздуха в помещении при
работе вытяжки в режиме рециркуляции
(см. пункт «Эксплуатация вытяжки»).
Рис. 1
Рис. 2
Угольные фильтры можно приобрести
у розничного продавца вытяжек.
5
Page 8
ВЫТЯЖКИ КУХОННЫЕ
RUS Инструкция по применению
УПРАВЛЕНИЕ ВЫТЯЖКОЙ
Ваша вытяжка имеет 3 скорости вентиляции. В зависимости от того насколько
велики испарения при готовке и жарке,
Вы можете выбрать наиболее подходящую скорость вентиляции.
Для более полной очистки воздуха
включайте плиту и вытяжку одновременно. Это сделает процесс вентиляции
более эффективным. После того, как Вы
закончили приготовление пищи, оставьте вытяжку работать ещё в течение некоторого времени, это позволит полностью
избавиться от пара и нежелательных запахов на кухне.
Пульт управления вытяжкой
NIKOL
На лицевой панели вытяжки NIKOL
push button посередине расположен
кнопочный переключатель режимов работы мотора и ламп освещения (рис. 3).
Рис. 3
3. Включение второй скорости
вентиляции.
4. Включение первой скорости
вентиляции
5. Отключение скоростей.
С помощью этого переключателя Вы
можете включить одну из трёх скоростей
мотора. Для включения мотора вытяжки
необходимо нажать кнопку выбранной
Вами скорости, для переключения на
другую скорость нажмите необходимую
скорость, не выключая предыдущую.
Для выключения мотора необходимо
ещё раз нажать кнопку работающей скорости. Лампы освещения можно включать вне зависимости от работы мотора.
Его элементы имеют следующее функ-
циональное назначение:
1. Включение/выключение ламп
освещения
2. Включение третей скорости
вентиляции
6
Page 9
ВЫТЯЖКИ КУХОННЫЕ
RUS Инструкция по применению
ИНСТРУКЦИЯ ПО ПОЛЬЗОВАНИЮ
ВЫТЯЖКОЙ
Кухонная вытяжка предназначена для
удаления запахов с кухни.
Кухонная вытяжка, в зависимости от
ее установки, может работать в двух режимах:
- режим отвода воздуха в вентиляци-
онную шахту;
- режим рециркуляции.
В режиме отвода воздуха в вентиляционную шахту (см. рис. 4) вытяжка посредством гофрированного шланга или
пластикового воздуховода подключается к вентиляционной шахте. И, таким образом, все кухонные испарения, запахи,
гарь и копоть, проходя через многоразовые алюминиевые жироулавливающие
фильтры, выводятся за пределы помещения. При данном режиме работы нет
необходимости устанавливать угольные
акриловые запахоулавливающие фильтры. Режим отвода является наиболее
эффективным, поскольку вытяжка удаляет все кухонные испарения за пределы кухни в вентиляционную шахту.
В режиме рециркуляции (см. Рис. 5)
вытяжка не подключается к вентиляционной шахте, и, таким образом, воздух
просто прогоняется через вытяжку внутри кухни.
Рис. 5
В этом режиме на вытяжку должны быть
установлены угольные акриловые одноразовые запахоулавливающие фильтры.
Эти фильтры не входят в комплект вытяжки и приобретаются отдельно. Использование вытяжки в режиме рециркуляции снижает ее производительность.
Рис. 4
Рекомендуем использовать вы-
тяжку в режиме отвода воздуха в
вентиляционную шахту.
7
Page 10
ВЫТЯЖКИ КУХОННЫЕ
RUS Инструкция по применению
ОБСЛУЖИВАНИЕ И УХОД
ЗА ВЫТЯЖКОЙ
Перед тем, как приступить к любой операции по очистке или ремонту вытяжки выключите напряжение электросети.
Для внешней очистки окрашенных
вытяжек используйте влажную ткань,
смоченную в теплой воде с нейтральным моющим средством. Для внешней
очистки стальных, медных и латунных
поверхностей используйте специальные средства, следуя соответствующим
инструкциям. Никогда не используйте
для ухода за вытяжкой хлорсодержащие
и кислотосодержащие средства, абразивные средства или губки, которые могут поцарапать поверхность.
Алюминиевый жироулавливающий
фильтр, удерживая частицы жира и проходящу ю чер ез него пы ль из во зду ха, засоряется. Его следует чистить не кислотосодержащими средствами или мыть
после предварительного отмачивания в
горячей воде с помощью эффективного
моющего средства или, если это возможно, в посудомоечной машине (при
температуре 65°С). Сильно загрязненные жироула вливающие фильтры не
следует мыть в посудомоечной машине
вместе с посудой.
Очистка алюминиевого жироулавливающего фильтра производится каждые
1,5-2 месяца. Одновременно с чисткой
жироула вливающего фильтра проведите очистку от жировых отложений всех
доступных элементов корпуса вытяжки.
Рис. 6
Для снятия алюминиевого фильтра
(рис. 6), необходимо нажать на пружинный замок на фильтре и, потянув на себя
и вниз, снять его. При снятии фильтра не
нажимайте с усилием на алюминиевую
поверхность фильтра, так как это может привести к вмятинам на его поверхности, что отразится на внешнем виде
фильтра.
Не устанавливайте фильтр в вытяжку
до его полного высыхания. Установка
фильтра производится в обратном порядке. Следует нажать на пружинный замок на фильтре и установить его на место, после чего замок отпустить.
Угольные фильтры, если они установлены и вытяжка работает в режиме рециркуляции, следует менять один раз в
5 месяцев.
Для Вашей вытяжки предусмотрена
установка двух угольных фильтров.
Они устанавливаются на защитные
решетки короба мотора путем легкого поджатия и поворота их по часовой
стрелке. Для снятия угольного фильтра,
его следует слегка поджать и повернуть против часовой стрелки (рис. 7).
8
Page 11
ВЫТЯЖКИ КУХОННЫЕ
RUS Инструкция по применению
Для замены ламп освещения не об ходимо острым предметом поддеть и,
соблюдая меры пре до сто рожности,
снять стекло плафона. Неисправную
лампу заменить исправной, с такими же
характеристиками, установить стекло
плафона на место( рис. 8).
Рис. 8
После замены ламп установите алюминевый фильтр жироулавливающий
фильтр на место.
Внимание!
Замена ламп и фильтров не входит в гарантийное обслуживание.
Лампы имеют сильный нагрев, во
избежание ожогов производите
замену ламп только при выклю-
ченной вытяжке.
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ВЫТЯЖКИ
Только специалист имеет право
устанавливать и подключать вытяжку к электросети.
Нельзя начинать монтаж вытяжки и снимать защитную пленку с
вытяжки из нержавеющей стали,
пока Вы не убедитесь в технической исправности вытяжки путем
подключения ее к электрической
сети и проверки всех ее функций.
Для этого следует открыть упаковку,
вынуть вытяжку и поместить ее на ровной поверхности таким образом, чтобы
переключатель режимов работы был обращен в сторону проверяющего. Далее
вытяжка подключается к электросети и
производится ее проверка.
Если вытяжка на всех режимах работает исправно, следует приступать к
монтажу вытяжки. Если нет, следует обратиться в организацию, в которой Вы
приобрели вытяжку или в гарантийную
мастерскую.
Защитную пленку с вытяжек из нержавеющей стали рекомендуется снимать только после окончания монтажа
вытяжки.
Напоминаем, что высота
установки вытяжки над электрической плитой должна быть не менее 65 см, а над газовой плитой не
менее 75 см.
Перед установкой вытяжки проверьте, чтобы стена, на которую будет подвешиваться вытяжка, была достаточно прочной. Для подвески вытяжки и
9
Page 12
ВЫТЯЖКИ КУХОННЫЕ
RUS Инструкция по применению
планки крепления декоративного короба используйте шурупы и дюбели соответствующие типу стены в Вашей кухне
(железобетон, гипсокартон и т.д). Если
шурупы и дюбели входят в комплект поставки, следует удостовериться в том,
что они подходят для того типа стены, на
который будет подвешиваться вытяжка.
Монтаж вытяжки производите
в следующей последовательности:
1. Приложите монтажный шаблон (если
он есть в комплекте) к стене на нужной высоте с учетом минимального
расстояния от варочной поверхности
и выровняйте его по уровню. Наметьте точки (А, В) на стене и просверли-
те в них отверстия диаметром 8 мм.
Наметьте и просверлите отверстия
диаметром 6 мм для монтажа планки
крепления декоративного короба (C,
D) (рис. 9).
2. Установите дюбели Ø 8 мм в отверстия (А, В), а дюбели Ø 6 мм в отверстия (C, D)
3. Вверните два шурупа в два отверстия
(А, В) таким образом, чтобы расстояние между стеной и головкой шурупа
составляло 5 мм. Установите планку крепления декоративного короба,
ввернув шурупы в два верхних отверстия (C, D).
4. Установите пластмассовый переходной фланец (если он не установлен)
на соответствующее место сверху
вытяжки с помощью двух шурупов.
5. Подвесьте вытяжку на шурупы (А, В),
выровняйте её по горизонту и затяните шурупы отвёрткой.
Если Ваша вытяжка будет работать
в режиме отвода воздуха в вентиля-
ционную шахту, оденьте один конец
гибкого воздуховода (в комплект
поставки не входит) на переходной
фланец. Место стыковки переходного фланца с воздуховодом промажьте герметиком, а сам воздуховод
закрепите на переходном фланце с
помощью хомута (в комплект поставки не входит) (рис. 12). Второй конец
гибкого воздуховода соедините с
вентиляционным отверстием.
Избегайте лишних изгибов воздухо-
вода. Чем короче и прямее (без лишних изгибов) воздуховод, тем выше
производительность и меньше шум и
вибрация у вытяжки.
6. Если Ваша вытяжка будет работать в
режиме рециркуляции, на короб мотора необходимо установить угольные фильтры (в комплект поставки
не входят) (рис. 7). При этом режиме
установка воздуховода на вытяжку
не требуется.
7. Перед установкой декоративных коробов воздуховода, выведете провод
для подключения вытяжки к электросети.
8. Установите декоративный короб на
корпус вытяжки, монтажную планку и
закрепите его винтами (рис. 11).
10
Page 13
ВЫТЯЖКИ КУХОННЫЕ
RUS Инструкция по применению
Подключение к электросети.
Вытяжка подключается к электросети
напряжением 220-240 В~, 50 Гц.
Во избежание поражения электрическим током вытяжка должна включаться
в розетку с заземлением.
Категорически запрещается обрезать вилку при монтаже вытяжки.
При повреждении электрического шнура, его замену производит
квалифицированный специалист
сервисной службы.
С целью дополнительной защиты вытяжки от перепадов напряжения в сети
рекомендуется подключать ее через дополнительный автоматический выключатель 6 А.
Вытяжка установлена.
Включайте ее и пользуйтесь
на здоровье.
11
Page 14
ВЫТЯЖКИ КУХОННЫЕ
RUS Инструкция по применению
Рис. 9
Рис. 10
12
Рис. 11
Рис. 12
Page 15
ВЫТЯЖКИ КУХОННЫЕ
RUS Инструкция по применению
ВОЗМОЖНЫЕ
НЕИСПРАВНОСТИ ВЫТЯЖКИ
И СПОСОбЫ ИХ УСТРАНЕНИЯ
Проверить электрические соединения
Проверить включен ли мотор
Проверить выключатель лампы (должен быть включен)
Проверить алюминиевый фильтр
(мыть 1 раз в 1.5 - 2 месяца)
Проверить розетку есть ли в ней напряжение
Проверить лампы
Проверить трубу выхода воздуха (должна быть тяга)
Проверить угольный фильтр (замена производится
Вытяжка не работает
Не горит лампа
Уменьшилась производительность вытяжки
Вытяжка стала работать
громче
В режиме рециркуляции
слабо выводится воздух
Если Вы не в состоянии определить или устранить проблему, то Вы можете обратиться в наш Сервисный Центр. Для этого заранее запишите название модели, заводской номер (они указаны на табличке, находящейся внутри корпуса вытяжки) и
дату покупки, так как эти сведения потребуются Сервисному Центру.
13
1 раз в 3 - 4 месяца
Page 16
ВЫТЯЖКИ КУХОННЫЕ
RUS Инструкция по применению
Информацию о действующих сервисных центрах Вы можете узнать на сайте
www.krona.ru или по телефонам Центра технической поддержки:
8 495 797 85 46 (для звонков из Московского региона)
8 800 700 85 46 (для звонков из других регионов РФ)
УТИЛИЗАЦИЯ
ОТСЛУЖИВШЕГО ПРИБОРА
Отслужившие электрические и электронные приборы часто содержат ценные компоненты. В то же время материалы приборов содержат вредные
вещества, необходимые для работы и
безопасности техники. При неправильном обращении с отслужившими приборами или их попадании в бытовой мусор
такие вещества могут нанести вред здоровью человека и окружающей среде.
Поэтому не рекомендуется выбрасывать
отслужившие приборы вместе с обычным бытовым мусором.
Рекомендуем Вам сдать отслуживший
прибор в пункт приема и утилизации
электрических и электронных приборов.
До момента отправления на утилизацию отслуживший прибор должен храниться в недоступном для детей месте.
При подготовке изделия к утилизации
следует вытащить сетевую вилку из розетки и привести сетевой кабель и вилку в нерабочее состояние (например,
перерезать кабель). Этим Вы исключите возможность несанкционированного
пользования кухонной вытяжкой.
ИНФОРМАЦИЯ О СЕРТИФИКАЦИИ
ПРОДУКЦИИ
Кухонные вытяжки, представленные
в данной инструкции по эксплуатации, соответствуют требованиям ТР ТС
004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011
«Электромагнитная совместимость техническизх средств».
ХРАНЕНИЕ
Необходимо хранить в сухом месте,
вдали от источников повышенных температур и воздействия солнечных лучей. При хранении необходимо избегать
резкого перепада температур. Хранить
без упаковки не допускается.
ТРАНСПОРТИРОВКА
Категорически не допускается падение и любые механические воздействия
на упаковку при транспортировке.
14
Loading...
