1 ВВЕДЕНИЕ

С 1981 г. деятельность компании Kramer Electronics посвящена разработке
и изготовлению высококачественной аудиовидеотехники, и серия изделий
Kramer с тех пор заняла надежное положение на общемировом рынке высо­кокачественной аппаратуры и систем для проведения презентаций. За пос­ледние годы компания Kramer пересмотрела и усовершенствовала большую
часть своей аппаратуры, сделав ее еще более качественной. Профессиональ­ная серия аудиовидеотехники Kramer является одной из наиболее полных
и универсальных. Она является по-настоящему передовой во всем, что касается
совершенства, качества изготовления, соотношения цена/качество и новаторс­тва. Кроме высококачественных коммутаторов и матричных коммутаторов,
мы также предлагаем большой выбор отличных усилителей-распределителей,
панелей ДУ, процессоров, инт ерфейсов и компьютерных принадлежностей

Поздравляем Вас с покупкой коммутатора 2x1 аудио/видео/компонентных
сигналов VS-21, который идеален для применения там, где предпочтитель-
но использование пассивной «схемно-реализованной» сигнальной цепи,
и в небольших системах видеомонтажа.

В комплект входит:

• Коммутатор 2x1 аудио/видео/компонентных сигналов VS-21

• Данное руководство по эксплуатации

1

и краткий каталог продукции

Kramer/CD

2 НАЧАЛО РАБОТЫ

Мы рекомендуем Вам следующее:

• Тщательно распакуйте оборудование и сохраните оригинальную короб-

ку и упаковочные материалы для возможных перевозок в будущем;

• Просмотрите содержимое данного руководства.

• Используйте высококачественные кабели Kramer для передачи сигна-

лов высокого разрешения2.

Введение

.

1

Скачать последнюю версию руководства по эксплуатации любого изделия Kramer можно в Интернете

по адресу http://www.kramerelectronics.com/manuals.html

2

Полный список кабелей Kramer можно посмотреть на нашем веб-сайте http://www.kramerelectronics.com

(выберите в разделе «Изделия» ссылку «Кабели и разъемы»)

3

3 ОБЗОР

Коммутатор высокого разрешения Kramer VS-21 — универсальный
механический коммутатор 2x1, предназначенный для работы с сигналами
различных типов. Особенности VS-21:

• Одновременно коммутирует 3 идентичных канала, таким образом,

его можно использовать для композитного видео с 2 аудиоканалами;
для 3 независимых композитных видеоканалов; для одного композит­ного и одного Y/C канала; для компонентного видео (YUV или RGB),
SDI, HDTV или любой другой комбинации.

• В коммутаторе используется СВЧ-конструкция печатной платы

с 3 каналами, обеспечивающими полосу пропускания, превышающую
1000 МГц (1 ГГц). Поэтому коммутатор подходит для использования
с большинством типов обычных сигналов

• Корпус устройства выполнен в настольном варианте. Коммутатор мож-

но использовать в «обратном» направлении в качестве коммутатора
1x2 (переключение одного источника между двумя приемниками)

• Обеспечивает простое решение для большинства потребностей в ком-

мутации. Конструкция пассивная, не требует источника питания, что
повышает универсальность коммутатора.

Чтобы достичь результатов высокого качества:

• Используйте соединительные кабели только хорошего качества, что

позволит избежать помех, ухудшения качества сигнала из-за плохого
согласования и повышенных уровней шума (часто связанных с плохим
качеством кабелей)
Избегайте помех от соседних электрических приборов, которые могут

•

неблагоприятно воздействовать на качество сигнала, не устанавливайте
коммутатор Kramer VS-21 во влажных, пыльных и солнечных местах.

Обзор

KRAMER ELECTRONICS, LTD.4

Ваш коммутатор 2x1 аудио/видео/компонентных сигналов VS-21

4

ВАШ КОММУТАТОР 2X1 АУДИО/ВИДЕО/

КОМПОНЕНТНЫХ СИГНАЛОВ VS-21

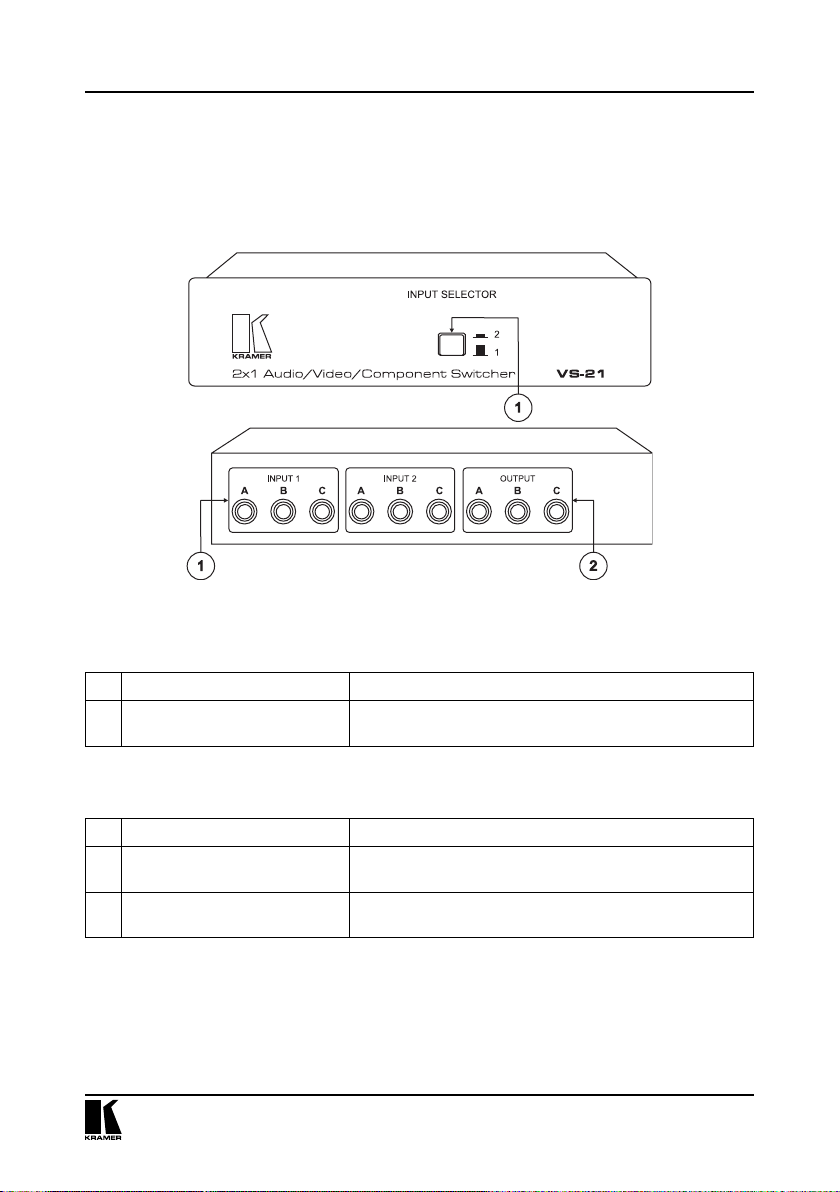

На рис. 1 и в табл. 1, 2 представлены внешний вид и функции передней
и задней панелей VS-21

Рис. 1. Внешний вид коммутатора 2x1 аудио/видео/компонентных сигналов VS-21

Таблица 1. Обозначения и функции передней панели коммутатора 2x1

аудио/видео/компонентных сигналов VS-21

№ Обозначение Функция

1. Переключатель INPUT SELECTOR

В нажатом положении выбирает INPUT 2; в отжатом
— INPUT 1 / OUT 1

Таблица 2. Обозначения и функции задней панели коммутатора 2x1

аудио/видео/компонентных сигналов VS-21

№ Обозначение Функция

Набор 3-канальных разъемов

1.

INPUT типа RCA

Набор 3-канальных разъемов

2.

OUTPUT типа RCA

Служит для подключения источника(ов) сигналов 1 и 2.

Служит для подключения приемника(ов) сигналов.

5

Инструкция по применению коммутатора 2x1 аудио/видео/компонентных сигналов VS-21

5 ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ
КОММУТАТОРА 2X1 АУДИО/ВИДЕО/
КОМПОНЕНТНЫХ СИГНАЛОВ VS-21

Универсальный коммутатор 2x1 аудио/видео/компонентных сигналов
можно использовать следующим образом:

• Коммутатор 2x1 композитных видео сигналов с 2 аудиоканалами

(см. рис. 2)

• Коммутатор 1x2 композитных видео сигналов1 с 2 аудиоканалами

(см. рис. 3)

• Коммутатор 2x1 компонентных видео сигналов (см. рис. 4)

• Коммутатор 1x2 компонентных видео сигналов
Универсальный коммутатор 2x1 аудио/видео/компонентных сигналов

также можно использовать в следующих комбинациях2:

• Один композитный и один Y/C-канал

• 3 независимых композитных видеоканалов

• 2 композитных видеоканала и канал несимметричного моно аудио

• 3 несимметричных моно аудиоканала

• SDI

• HDTV

1

VS-21

VS-21

1

Благодаря пассивной цепи прохождения сигнала VS-21 может работать также в противоположном

направлении

2

Или любых других соответствующих комбинациях

KRAMER ELECTRONICS, LTD.6

Инструкция по применению коммутатора 2x1 аудио/видео/компонентных сигналов VS-21

5.1 Подключе ние VS-21 в качестве коммутатора
2x1 композитных видео/аудио сигналов

Чтобы использовать VS-21 в качестве коммутатора 2x1 композитных
видео/аудио сигналов, подключите оборудование, как показано на рис. 2:

1. Подключите источник композитных сигналов (например, видеомагни-

тофон «Композитный источник 1») к трем входам INPUT 1 следующим
образом:

• Композитный видеоканал подключите к разъему A типа RCA

• Левый стереоканал подключите к разъему B типа RCA

• Правый стереоканал подключите к разъему C типа RCA

2. Подключите второй источник композитных сигналов (например,

видеомагнитофон «Композитный источник 2») к трем входам INPUT 2
следующим образом.

• Композитный видеоканал подключите к разъему A типа RCA

• Левый стереоканал подключите к разъему B типа RCA

• Правый стереоканал подключите к разъему C типа RCA

3. Подключите приемник композитных сигналов (например, монитор)

к трем выходам OUTPUT следующим образом:

• Композитный видеоканал подключите к разъему A типа RCA

• Левый стереоканал подключите к разъему B типа RCA

• Правый стереоканал подключите к разъему C типа RCA

4. Нажмите переключатель на передней панели INPUT SELECTOR для

передачи на выход сигнала с входа 2 или отожмите его, чтобы переда­вать на выход сигнал с входа 1.

Композитный источник 1 Композитный источник 2

A — Композитный видеоканал
B — Левый стерео аудиоканал
C — Правый стерео аудиоканал

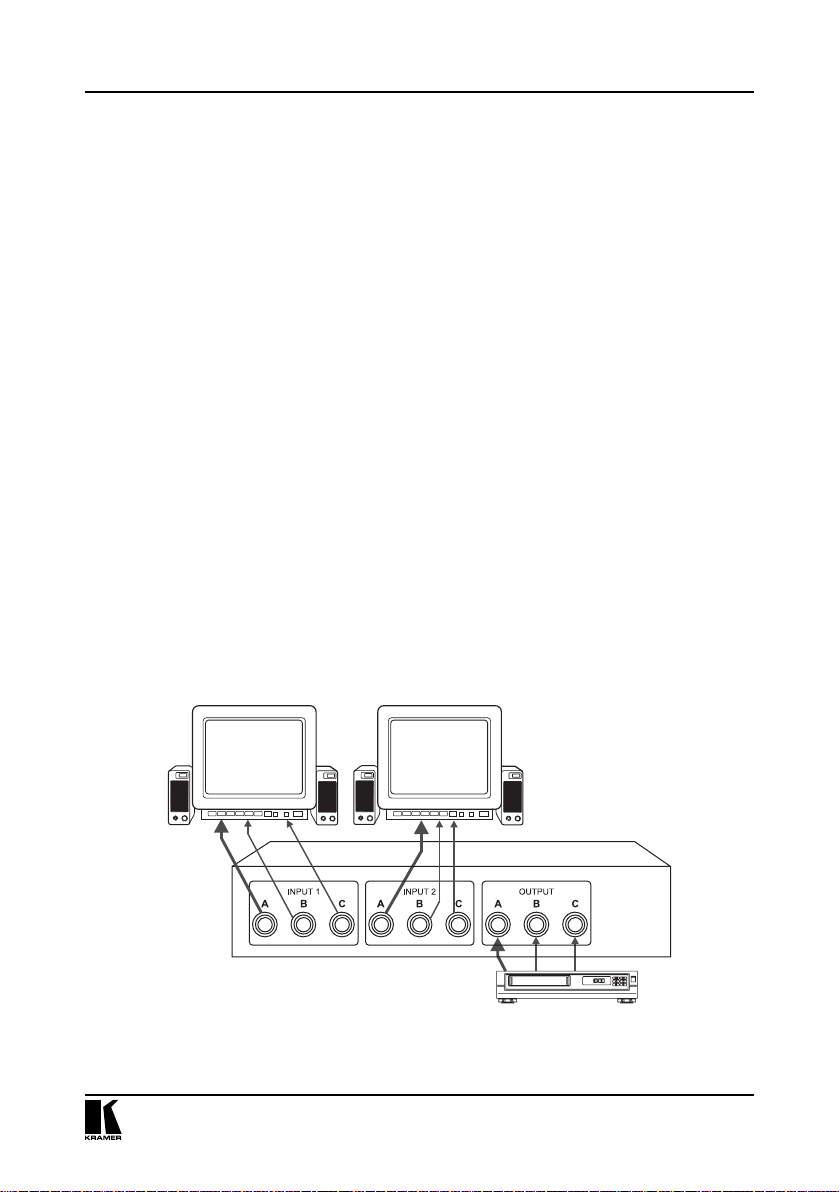

Рис 2. Подключение VS-21 в качестве коммутатора 2x1 композитных

видео/аудио сигналов

Композитный приемник

7

Инструкция по применению коммутатора 2x1 аудио/видео/компонентных сигналов VS-21

5.2 Подключение VS-21 в качестве коммутатора
1x2 композитных видео/аудио сигналов

Чтобы использовать VS-21 в качестве коммутатора 1x2 композитных
видео/аудио сигналов, подключите оборудование, как показано на рис. 3:

Подключите источник композитных сигналов (например, видеомагнитофон

1.

«Композитный источник») к трем выходам OUTPUT1 следующим образом:

• Композитный видеоканал подключите к разъему A типа RCA

• Левый стереоканал подключите к разъему B типа RCA

• Правый стереоканал подключите к разъему C типа RCA

2.

Подключите приемник композитных сигналов (например, монитор «Ком­позитный приемник 1») к трем входам INPUT 12 следующим образом.

• Композитный видеоканал подключите к разъему A типа RCA

• Левый стереоканал подключите к разъему B типа RCA

• Правый стереоканал подключите к разъему C типа RCA

3.

Подключите приемник композитных сигналов (например, монитор «Ком­позитный приемник 2») к трем входам INPUT 23 следующим образом.

• Композитный видеоканал подключите к разъему A типа RCA

• Левый стереоканал подключите к разъему B типа RCA

• Правый стереоканал подключите к разъему C типа RCA

4. Нажмите переключатель на передней панели INPUT SELECTOR для

передачи входного сигнала на приемник 2 или отожмите его, чтобы
передавать входной сигнал на приемник 1.

Композитный приемник 1

Композитный приемник 2

A — Композитный видеоканал
B — Левый стерео аудиоканал
C — Правый стерео аудиоканал

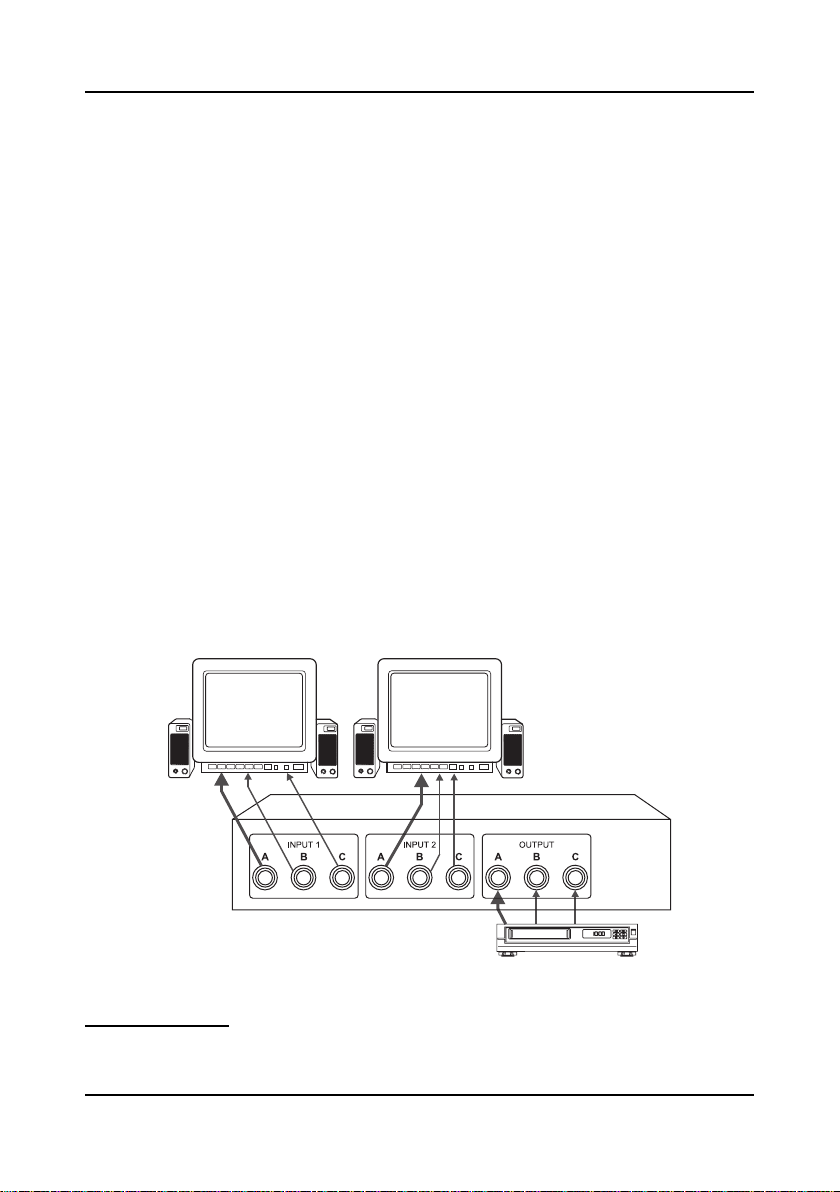

Рис 3. Подключение VS-21 в качестве коммутатора 1x2 композитных

1

Служат как каналы INPUT при работе в противоположном направлении

2

Служат как каналы OUTPUT при работе в противоположном направлении

3

Служат как каналы OUTPUT при работе в противоположном направлении

видео/аудио сигналов

Композитный источник

KRAMER ELECTRONICS, LTD.8

Инструкция по применению коммутатора 2x1 аудио/видео/компонентных сигналов VS-21

5.3 Подключение VS-21 в качестве коммутатора
2x1 компонентных видеосигналов

Чтобы использовать VS-21 в качестве коммутатора 2x1 компонентного
видео (Y, B-Y, R-Y, иногда называются YUV или Y, Pb, Pr), подключите
оборудование, как показано на рис. 4:

1. Подключите источник компонентного видео (например, видеомагни-

тофон формата BETACAM «Композитный источник 1») к трем входам
INPUT 1 следующим образом:

• Компонентный видеоканал Y подключите к разъему A типа RCA

• Компонентный видеоканал B-Y подключите к разъему B типа RCA

• Компонентный видеоканал R-Y подключите к разъему C типа RCA

2. Подключите второй источник компонентного видео (например, виде-

омагнитофон формата BETACAM «Композитный источник 2») к трем
входам INPUT 2 следующим образом.

• Компонентный видеоканал Y подключите к разъему A типа RCA

• Компонентный видеоканал B-Y подключите к разъему B типа RCA

• Компонентный видеоканал R-Y подключите к разъему C типа RCA

3. Подключите приемник компонентного видео (например, компонент-

ный видеомонитор) к трем выходам OUTPUT следующим образом:

• Компонентный видеоканал Y подключите к разъему A типа RCA

• Компонентный видеоканал B-Y подключите к разъему B типа RCA

• Компонентный видеоканал R-Y подключите к разъему C типа RCA

4. Нажмите переключатель на передней панели INPUT SELECTOR для пе-

редачи на выход сигнала с входа 2 или отожмите его, чтобы передавать
на выход сигнал с входа 1.

Компонентный источник 1 Компонентный источник 2

A — Компонентный видеоканал Y
B — Компонентный видеоканал B-Y
C — Правый стерео аудиоканал R-Y

Компонентный монитор

Рис. 4. Подключение VS-21 в качестве коммутатора 2x1 компонентных видеосигналов

9

Технические характеристики

6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

В табл. 3 представлены технические характеристики:

Таблица 3. Технические характеристики1 коммутатора 2x1

аудио/видео/компонентных сигналов VS-21

Входы

2 набора по 3 канала, разъемы RCA

Выход

Полоса пропускания (–3 дБ)

Габаритные размеры

Масса

1 набора из 3 каналов, разъемы RCA

>1000 МГц (1 ГГц)

18,8 см x 10,2 см x 4,4 см (Ш x Г x В)

0,64 кг приблизительно

1

Характеристики могут изменяться без предупреждения

KRAMER ELECTRONICS, LTD.10

Ограниченная гарантия

Kramer Electronics (далее — Kramer) гарантирует качество изготовления данного изделия и
отсутствие дефектов в использованных материалах на оговорённых далее условиях.

Срок гарантии

Гарантия распространяется на детали и качество изготовления в течение трех лет со дня
первичной покупки изделия.

Кто обеспечивается гарантией

Гарантией обеспечивается только первичный покупатель изделия.

На что гарантия распространяется, а на что — нет

Исключая перечисленные ниже пункты, гарантия покрывает случаи дефектности материалов
или некачественного изготовления данного изделия. Гарантия не распространяется на:

1. Любые изделия, не распространяемые Kramer или приобретённые не у авторизованного

дилера Kramer. Если Вы не уверены, является ли торгующая организация уполномоченным
представителем Kramer, свяжитесь, пожалуйста, с одним из наших агентов, перечисленных
в списке на web-сайте www.kramerelectronics.com.

2. Любые изделия, серийный номер на которых испорчен, изменён или удалён.

3. Повреждения, износ или неработоспособность, являющиеся следствием:

i) Аварии, применения не по назначению, неправильного обращения, небрежного

обращения, пожара, наводнения, молнии или иных природных явлений.

ii) Изменения конструкции или невыполнения требований инструкции, прилагаемой к

изделию.

iii) Ремонта или попытки ремонта кем-либо, кроме уполномоченных представителей

Kramer.

iv) Любой транспортировки изделия (претензии следует предъявлять службе

доставки).
v) Перемещения или установки изделия.
vi) Любого иного случая, не относящегося к дефектам изделия.
vii) Неправильного использования упаковки, корпуса изделия, применения кабелей и

дополнительных принадлежностей совместно с изделием.

Что мы оплачиваем и что не оплачиваем

Мы оплачиваем работы и материалы, затрачиваемые на изделие, покрываемое гарантией.
Не оплачиваются:

1. Расходы, сопутствующие перемещению или установке изделия.

2. Стоимость первоначального технического обслуживания (настройки), включая регулировки,
осуществляемые пользователем или программирование. Данная стоимость определяется
дилером Kramer, у которого было приобретено оборудование.

3. Затраты на перевозку.

Как получить гарантийное обслуживание

1. Чтобы получить обслуживание изделия, Вы должны доставить устройство (или отправить
его, транспортные расходы оплачены) в любой сервисный центр Kramer.

2. При необходимости гарантийного обслуживания следует представить помеченный датой
покупки товарный чек (или копию) и приложить его к изделию при отправке. Также,
пожалуйста, вышлите любой почтой сведения о Вашем имени, названии организации,
адресе и описание проблемы.

3. Координаты ближайшего уполномоченного сервисного центра Kramer можно узнать у
авторизованного дилера.

Ограничение подразумеваемых гарантий

Все подразумеваемые гарантийные обязательства, включая гарантии торговой ценности и
соответствия для применения в определённой области, ограничиваются продолжительностью
действия данной гарантии.

Исключение повреждений

Обязательства Kramer по отношению к любым дефектным изделиям ограничиваются ремонтом
или заменой изделия, по нашему усмотрению. Kramer не несет ответственность за:

1. Повреждения иного имущества, вызванные дефектами данного изделия, ущерб, полученный
вследствие неудобства изделия в работе, ущерб при невозможности использования изделия,
потери времени, коммерческие потери; или

2. Любой другой ущерб, случайный, преднамеренный или иного рода. В некоторых странах
могут не действовать ограничения на срок действия подразумеваемой гарантии и/или не
допускается исключать или ограничивать гарантию при возникновении случайного или
преднамеренного ущерба; таким образом, вышеприведенные ограничения и исключения
могут на Вас не распространяться.

Данная гарантия предоставляет вам особые законные права, и Вы также можете воспользо­ваться другими правами, состав которых зависит от места Вашего проживания.

Примечание: Все изделия, возвращаемые Kramer для обслуживания, должны получить пер­воначальное подтверждение, каковое может быть получено у Вашего дилера.

Данное оборудование прошло проверку на соответствие требованиям:
ЕН-50081: «Электромагнитная совместимость (ЕМС); основной стандарт по излучениям.

ЕН-50082: «Электромагнитная совместимость (ЕМС); основной стандарт по защите.

CFR-47 Правила и инструкции FCC: Часть 15 – «Радиочастотные устройства: Подраздел

Часть 1: Жилые, коммерческие условия и лёгкая промышленность».

Часть 1: Жилые, коммерческие условия и лёгкая промышленность».

В — Непредумышленное излучение».

Осторожно!

• Обслуживание аппаратуры может производить только уполномоченный Kramer технический
персонал. Любой пользователь, вносящий изменения или дополнения в конструкцию
устройства без ведома изготовителя, теряет разрешение на использование данного
оборудования.

• Пользуйтесь источником питания постоянного тока, входящим в комплект поставки.

• Применяйте, пожалуйста, рекомендованные типы соединительных кабелей для подключения
устройства к другому оборудованию.

Перечень организаций, осуществляющих продажу нашей продукции, приведён на

нашем web-сайте www.kramerelectronics.com или www.kramer.ru.

С данных сайтов можно также отправить письмо в правление компании.

Мы рады Вашим вопросам, замечаниям и отзывам.

Kramer Electronics, Ltd.

3 Am VeOlamo Street. Jerusalem 95463, Israel Tel: [phone]

Fax: [phone], E-mail: [e-mail], [e-mail]
