РУКОВОДСТВО ПО

ЭКСПЛУАТАЦИИ

усилители-распределители сигнала

VGA-UXGA

Модели:

VP-3xl — 1:3
VP-4xl — 1:4
VP-5xl — 1:5

KRAMER ELECTRONICS, LTD.

Содержание

СОДЕРЖАНИЕ

1 ВВЕДЕНИЕ ....................................................................................... 4

2 НАЧАЛО РАБОТЫ ............................................................................ 4

3 ОБЗОР ............................................................................................. 5

4 ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ

УСИЛИТЕЛЕЙ-РАСПРЕДЕЛИТЕЛЕЙ ................................................... 5

4.1 VP-3xl — усилитель-распределитель сигнала VGA-UXGA 1:3.............. 6

4.2 VP-4xl — усилитель-распределитель сигнала VGA-UXGA 1:4.............. 7

4.3 VP-5xl — усилитель-распределитель сигнала VGA-UXGA 1:5.............. 8

4.4 Органы управления усилителей-распределителей,

расположенные на нижней стороне корпуса ..................................... 8

5 ПОДКЛЮЧЕНИЕ ИСТОЧНИКОВ И ПРИЕМНИКОВ СИГНАЛА ................ 9

6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .................................................. 10

Ограниченная гарантия .........................................................................11

3

1 ВВЕДЕНИЕ

Вас приветствует компания Kramer Electronics. С 1981 года мы в творчес­ком поиске создаем доступные решения для огромного числа проблем, с
которыми профессионалам в области видео, звука и презентаций прихо­дится сталкиваться в повседневной работе. У качества нет пределов, и за
последние годы большая часть наших изделий была переработана и усо­вершенствована. Наш модельный ряд, насчитывающий более 350 прибо­ров, сейчас подразделяется по функциональности на 8 групп

Поздравляем вас с приобретением одного из усилителей-распределите­лей Kramer VP-3xl, VP-4xl или VP-5xl. Эти приборы хорошо подходят для
использования

• в профессиональных видеосистемах, где нужно распределение сиг-

налов VGA-UXGA на несколько мониторов или проекторов с высоким
качеством

• в масштабных системах распределения видеосигнала, которые можно

строить простым каскадным включением нескольких усилителей.

В комплект поставки входят:

• усилитель-распределитель сигналов VGA-UXGA VP-3xl, VP-4xl или
VP-5xl

• сетевой шнур

• это руководство по эксплуатации2.

2 НАЧАЛО РАБОТЫ

Перед началом работы рекомендуем:

• аккуратно извлечь оборудование из упаковки, сохранив коробку и упа­ковочный материал — в будущем они могут пригодиться для транс­портировки прибора

• изучить это руководство по эксплуатации

• использовать высококачественные кабели компании Kramer, предна-

значенные для передачи сигналов высокого разрешения3.

1

Введение

.

1

1: усилители-распределители; 2: видео- и аудиокоммутаторы, матричные коммутаторы и контроллеры;
3: видео-, аудио-, VGA/XGA-процессоры; 4: преобразователи формата и процессоры синхронизации;
5: интерфейсы для передачи сигналов по витой паре; 6: принадлежности и стоечные адаптеры;
7: преобразователи развертки и масштабаторы; 8: кабели и разъемы.

2

Самую свежую версию руководства по эксплуатации можно получить с сайта компании: http://www.
kramerelectronics.com/manuals.html.

3

Полный список кабелей Kramer можно найти на веб-сайте компании по адресу http://www.
kramerelectronics.com (подраздел «Кабели и разъемы» в разделе «Продукция»).

KRAMER ELECTRONICS, LTD.4

3 ОБЗОР

Kramer VP-3xl, VP-4xl, и VP-5xl — высококачественные усилители-рас­пределители 1:3, 1:4 и 1:5 для сигналов VGA-UXGA. Каждый из этих при­боров:

• имеет на передней панели регулятор компенсации АЧХ кабеля

• имеет на нижней части корпуса два переключателя управления иденти-

фикационным битом

• имеет ширину полосы пропускания более 375 МГц, и поэтому приго-

ден для распределения сигналов видеографики самого высокого раз­решения

• имеет один вход, сигнал с которого после буферизации и развязки

распределяется на идентичные выходы

• питается от сети переменного тока и выполнен в корпусе шириной в

половину стандартного 19-дюймового конструктива.

Чтобы при работе с усилителями-распределителями получить наилучшие
результаты:

• используйте только высококачественные кабели. Это позволяет защи-

титься от помех, избежать потерь сигнала из-за плохого согласования
и не допустить повышения уровня шума (что часто случается в плохих
кабелях)

• исключите помехи от размещенных неподалеку электроприборов,

которые могут серьезно повлиять на качество сигнала

• устанавливайте усилители-распределители в сухом месте без чрезмер-

ного солнечного света и пыли.

Обзор

4 ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ
УСИЛИТЕЛЕЙ-РАСПРЕДЕЛИТЕЛЕЙ

В этом разделе рассматриваются органы управления и разъемы усилите­лей-распределителей:

• VP-3xl (раздел 4.1)

• VP-4xl (раздел 4.2)

• VP-5xl (раздел 4.3)

Нижняя часть корпуса всех усилителей-распределителей одинакова и рас­сматривается в разделе 4.4.

5

Органы управления и разъемы усилителей-распределителей

4.1 VP-3xl — усилитель-распределитель сигнала VGA-UXGA 1:3

На рис. 1 и в табл. 1 и 2 показано расположение и рассмотрено назначение
органов управления и разъемов усилителя-распределителя VP-3xl.

Рис. 1. Усилитель-распределитель VP-3xl

Таблица 1. Передняя панель усилителя-распределителя VP-3xl

№ Орган управления Назначение

1 Выключатель POWER

Подстроечный регулятор

2

EQ.

Включение и выключение питания, световая индикация подачи
питания

Регулировка компенсации АЧХ кабеля (выполняется отверткой
через отверстие в панели)

Таблица 2. Задняя панель VP-3xl

№ Разъем Назначение

1 Разъем HD15F INPUT Подключение источника сигнала VGA-UXGA
2 Разъемы HD15F OUTPUT Подключение приемников сигнала VGA-UXGA 1-3

Разъем сетевого шнура и

3

держатель предохранителя
FUSE

Подключение к сети переменного тока

KRAMER ELECTRONICS, LTD.6

Органы управления и разъемы усилителей-распределителей

4.2 VP-4xl — усилитель-распределитель сигнала VGA-UXGA 1:4

На рис. 2 и в табл. 3 и 4 показано расположение и рассмотрено назначение
органов управления и разъемов усилителя-распределителя VP-4xl.

Рис. 2. Усилитель-распределитель VP-4xl

Таблица 3. Передняя панель усилителя-распределителя VP-4xl

№ Орган управления Назначение

1 Выключатель POWER

Подстроечный регулятор

2

EQ.

Включение и выключение питания, световая индикация подачи
питания

Регулировка компенсации АЧХ кабеля (выполняется отверткой
через отверстие в панели)

Таблица 4. Задняя панель VP-4xl

№ Разъем Назначение

1 Разъем HD15F INPUT Подключение источника сигнала VGA-UXGA
2 Разъемы HD15F OUTPUT Подключение приемников сигнала VGA-UXGA 1-4

Разъем сетевого шнура и

3

держатель предохранителя
FUSE

Подключение к сети переменного тока

7

Органы управления и разъемы усилителей-распределителей

4.3 VP-5xl — усилитель-распределитель сигнала VGA-UXGA 1:5

На рис. 3 и в табл. 5 и 6 показано расположение и рассмотрено назначение
органов управления и разъемов усилителя-распределителя VP-5xl.

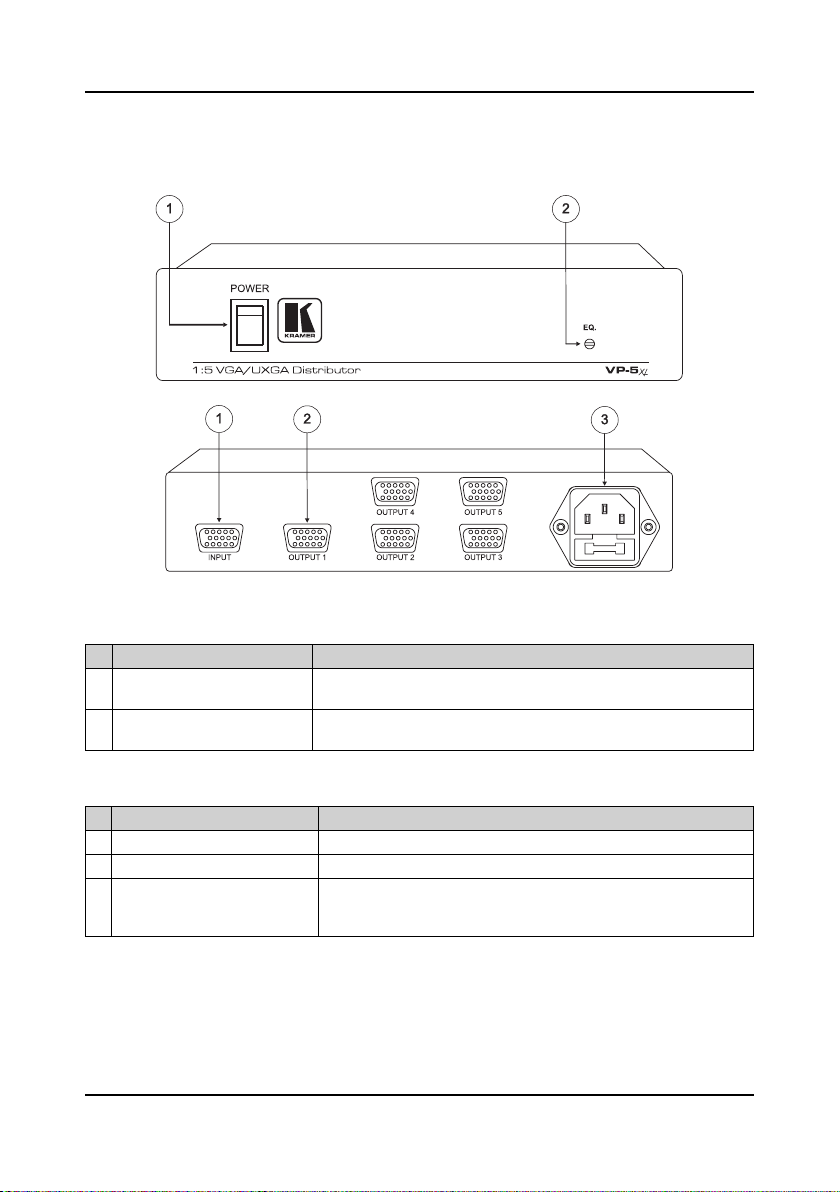

Рис. 3. Усилитель-распределитель VP-5xl

Таблица 5. Передняя панель усилителя-распределителя VP-5xl

№ Орган управления Назначение

1 Выключатель POWER

Подстроечный регулятор

2

EQ.

Включение и выключение питания, световая индикация подачи
питания

Регулировка компенсации АЧХ кабеля (выполняется отверткой
через отверстие в панели)

Таблица 6. Задняя панель VP-5xl

№ Разъем Назначение

1 Разъем HD15F INPUT Подключение источника сигнала VGA-UXGA
2 Разъемы HD15F OUTPUT Подключение приемников сигнала VGA-UXGA 1-5

Разъем сетевого шнура и

3

держатель предохранителя
FUSE

Подключение к сети переменного тока

4.4 Органы управления усилителей-распределителей,

расположенные на нижней стороне корпуса

На рис.4 и в табл. 7 показано расположение и рассмотрено назначение
переключателей управления идентификационным битом.

KRAMER ELECTRONICS, LTD.8

Подключение источников и приемников сигнала

Увеличенный

фрагмент

Рис. 4. Нижняя сторона корпуса усилителей-распределителей

Таблица 7. Органы управления, расположенные на нижней стороне корпуса

усилителей-распределителей

№ Орган управления Назначение

1 Переключатель PIN 11 ID BIT

2 Переключатель PIN 4 ID BIT

В левом положении — включение управляющего сигнала
контакте 11 входного разъема, в правом — выключение

В левом положении — включение управляющего сигнала
контакте 4 входного разъема, в правом — выключение

5 ПОДКЛЮЧЕНИЕ ИСТОЧНИКОВ
И ПРИЕМНИКОВ СИГНАЛА

Рассматриваемые здесь усилители-распределители позволяют выводить
графический видеосигнал с ноутбука или настольного компьютера одно­временно на несколько устройств отображения (например, мониторов).

Подключение источников и приемников сигнала, аналогичное для всех
моделей усилителей-распределителей, иллюстрируется на примере VP-5xl
(рис. 5).

1. Подключите источник сигнала VGA-UXGA (например, выход видео­карты ноутбука) к разъему HD15F INPUT.

2. Подключите приемники сигнала (например, мониторы) к выходным
разъемам HD15F: первый монитор к разъему OUTPUT 1, второй к разъ­ему OUTPUT 2 и т.д.

3. На нижней стороне корпуса усилителей-распределителей переведите
переключатели управления идентификационным битом PIN 11 и PIN 4
в положение ON.

4. Присоедините сетевой шнур2 (не показан на рис. 5).

1

1

на

на

1

Нормальное положение. Разрешает ноутбуку выдачу сигнала VGA на внешний монитор

2

Рекомендуется использовать только сетевой шнур, входящий в комплект поставки усилителя-рас-

пределителя

9

Технические характеристики

Монитор 5Монитор 4

Источник графического

сигнала XGA

Монитор 1 Монитор 2 Монитор 3

Рис. 5. Использование VP-5xl с пятью мониторами

6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики рассматриваемых в настоящем руководстве
усилителей-распределителей приведены в таблице 8.

Таблица 8. Технические характеристики1 усилителей-распределителей сигнала

VGA-UXGA VP-3xl, VP-4xl и VP-5xl

Входы 1 вход VGA-UXGA, разъем HD15F

Выходы

Максимальный размах выходно­го сигнала

Полоса пропускания (–3 дБ) 375 МГц при полной нагрузке
Дифференциальное усиление 0,12%
Дифференциальная фаза 0,28°
К-фактор < 0,05%
Отношение сигнал/шум 73,7 дБ

Управление

Связь По постоянному току
Питание ~100-240 В, 50-60 Гц, 4,3 В·А
Габаритные размеры 22 x 18 x 4,5 см (Ш x Г x В, половина 19” конструктива, 1U)
Масса 1,2 кг
Принадлежности Сетевой шнур
Принадлежности, не входящие в

комплект поставки

1

Технические характеристики могут быть изменены без уведомления.

3, 4 или 5 выходов VGA-UXGA соответственно для VP-3xl,VP-4xl
и VP-5xl, разъемы HD15F

1,9 В

Два переключателя управления идентификационным битом на ниж­ней стороне корпуса; регулятор компенсации АЧХ кабеля

Адаптер RK-80 для установки в 19-дюймовую стойку (на 2 прибора)

KRAMER ELECTRONICS, LTD.10

Ограниченная гарантия

Kramer Electronics (далее — Kramer) гарантирует качество изготовления данного изделия и
отсутствие дефектов в использованных материалах на оговорённых далее условиях.

Срок гарантии

Гарантия распространяется на детали и качество изготовления в течение трех лет со дня
первичной покупки изделия.

Кто обеспечивается гарантией

Гарантией обеспечивается только первичный покупатель изделия.

На что гарантия распространяется, а на что — нет

Исключая перечисленные ниже пункты, гарантия покрывает случаи дефектности материалов
или некачественного изготовления данного изделия. Гарантия не распространяется на:

1. Любые изделия, не распространяемые Kramer или приобретённые не у авторизованного

дилера Kramer. Если Вы не уверены, является ли торгующая организация уполномоченным
представителем Kramer, свяжитесь, пожалуйста, с одним из наших агентов, перечисленных
в списке на web-сайте www.kramerelectronics.com.

2. Любые изделия, серийный номер на которых испорчен, изменён или удалён.

3. Повреждения, износ или неработоспособность, являющиеся следствием:

i) Аварии, применения не по назначению, неправильного обращения, небрежного

обращения, пожара, наводнения, молнии или иных природных явлений.

ii) Изменения конструкции или невыполнения требований инструкции, прилагаемой к

изделию.

iii) Ремонта или попытки ремонта кем-либо, кроме уполномоченных представителей

Kramer.

iv) Любой транспортировки изделия (претензии следует предъявлять службе

доставки).
v) Перемещения или установки изделия.
vi) Любого иного случая, не относящегося к дефектам изделия.
vii) Неправильного использования упаковки, корпуса изделия, применения кабелей и

дополнительных принадлежностей совместно с изделием.

Что мы оплачиваем и что не оплачиваем

Мы оплачиваем работы и материалы, затрачиваемые на изделие, покрываемое гарантией.
Не оплачиваются:

1. Расходы, сопутствующие перемещению или установке изделия.

2. Стоимость первоначального технического обслуживания (настройки), включая регулировки,
осуществляемые пользователем или программирование. Данная стоимость определяется
дилером Kramer, у которого было приобретено оборудование.

3. Затраты на перевозку.

Как получить гарантийное обслуживание

1. Чтобы получить обслуживание изделия, Вы должны доставить устройство (или отправить
его, транспортные расходы оплачены) в любой сервисный центр Kramer.

2. При необходимости гарантийного обслуживания следует представить помеченный датой
покупки товарный чек (или копию) и приложить его к изделию при отправке. Также,
пожалуйста, вышлите любой почтой сведения о Вашем имени, названии организации,
адресе и описание проблемы.

3. Координаты ближайшего уполномоченного сервисного центра Kramer можно узнать у
авторизованного дилера.

Ограничение подразумеваемых гарантий

Все подразумеваемые гарантийные обязательства, включая гарантии торговой ценности и
соответствия для применения в определённой области, ограничиваются продолжительностью
действия данной гарантии.

Исключение повреждений

Обязательства Kramer по отношению к любым дефектным изделиям ограничиваются ремонтом
или заменой изделия, по нашему усмотрению. Kramer не несет ответственность за:

1. Повреждения иного имущества, вызванные дефектами данного изделия, ущерб, полученный
вследствие неудобства изделия в работе, ущерб при невозможности использования изделия,
потери времени, коммерческие потери; или

2. Любой другой ущерб, случайный, преднамеренный или иного рода. В некоторых странах
могут не действовать ограничения на срок действия подразумеваемой гарантии и/или не
допускается исключать или ограничивать гарантию при возникновении случайного или
преднамеренного ущерба; таким образом, вышеприведенные ограничения и исключения
могут на Вас не распространяться.

Данная гарантия предоставляет вам особые законные права, и Вы также можете воспользо­ваться другими правами, состав которых зависит от места Вашего проживания.

Примечание: Все изделия, возвращаемые Kramer для обслуживания, должны получить пер­воначальное подтверждение, каковое может быть получено у Вашего дилера.

Данное оборудование прошло проверку на соответствие требованиям:
ЕН-50081: «Электромагнитная совместимость (ЕМС); основной стандарт по излучениям.

ЕН-50082: «Электромагнитная совместимость (ЕМС); основной стандарт по защите.

CFR-47 Правила и инструкции FCC: Часть 15 – «Радиочастотные устройства: Подраздел

Часть 1: Жилые, коммерческие условия и лёгкая промышленность».

Часть 1: Жилые, коммерческие условия и лёгкая промышленность».

В — Непредумышленное излучение».

Осторожно!

• Обслуживание аппаратуры может производить только уполномоченный Kramer технический
персонал. Любой пользователь, вносящий изменения или дополнения в конструкцию
устройства без ведома изготовителя, теряет разрешение на использование данного
оборудования.

• Пользуйтесь источником питания постоянного тока, входящим в комплект поставки.

• Применяйте, пожалуйста, рекомендованные типы соединительных кабелей для подключения
устройства к другому оборудованию.

Перечень организаций, осуществляющих продажу нашей продукции, приведён на

нашем web-сайте www.kramerelectronics.com или www.kramer.ru.

С данных сайтов можно также отправить письмо в правление компании.

Мы рады Вашим вопросам, замечаниям и отзывам.

Kramer Electronics, Ltd.

3 Am VeOlamo Street. Jerusalem 95463, Israel Tel: [phone]

Fax: [phone], E-mail: [e-mail], [e-mail]
