РУКОВОДСТВО ПО

ЭКСПЛУАТАЦИИ

Дифференциальный усилитель и усилитель-

распределитель 1:2 сигнала XGA

Модель:

VP-200D

KRAMER ELECTRONICS, LTD.

Содержание

СОДЕРЖАНИЕ

1 ВВЕДЕНИЕ ....................................................................................... 4

2 НАЧАЛО РАБОТЫ ............................................................................ 4

3 ОБЗОР ............................................................................................. 5

4 ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ VP-200D .................................. 6

5 ПОДКЛЮЧЕНИЕ ИСТОЧНИКА И ПРИЕМНИКОВ СИГНАЛА .................. 8

6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .................................................... 9

Ограниченная гарантия .........................................................................11

3

1 ВВЕДЕНИЕ

Вас приветствует компания Kramer Electronics. Основанная в 1981 году,
она предлагает профессионалам в области видео, звука и презентаций
решения для огромного числа проблем, с которыми им приходится стал­киваться в повседневной работе — решения, созданные в творческом
поиске, уникальные, но при этом доступные по цене. У качества нет преде­лов, и за последние годы большая часть изделий компании была перера­ботана и усовершенствована. Наш модельный ряд, насчитывающий более
350 приборов, сейчас подразделяется по функциональности на 8 групп

Поздравляем вас с приобретением дифференциального усилителя и уси­лителя-распределителя сигналов XGA VP-200D из серии Kramer TOOLS.
Этот прибор предназначен для использования:

• в системах с двумя мониторами (местными или удаленными)

• в презентационных системах с местным дисплеем и крупноформат-

ным дисплеем (например, проектором) для распределения сигнала на
большие расстояния без помех и с возможностью компенсации АЧХ
кабеля.

В комплект поставки входят:

• усилитель VP-200D

• блок питания с выходным напряжением 12 В

• это руководство по эксплуатации

2

.

2 НАЧАЛО РАБОТЫ

Перед началом работы рекомендуем:

• аккуратно извлечь оборудование из упаковки, сохранив коробку и упа­ковочный материал — в будущем они могут пригодиться для транс­портировки прибора

• изучить это руководство по эксплуатации

• использовать высококачественные кабели компании Kramer, предна-

значенные для передачи сигналов высокого разрешения3.

Введение

1

.

1

1: усилители-распределители; 2: видео- и аудиокоммутаторы, матричные коммутаторы и контроллеры;
3: видео-, аудио-, VGA/XGA-процессоры; 4: преобразователи формата и процессоры синхронизации;
5: интерфейсы для передачи сигналов по витой паре; 6: принадлежности и стоечные адаптеры;
7: преобразователи развертки и масштабаторы; 8: кабели и разъемы

2

Самые свежие версии руководств по эксплуатации к приборам Kramer можно найти на веб-сайте
компании http://www.kramerelectronics.com.

3

Полный список кабелей Kramer можно найти на веб-сайте компании по адресу http://www.
kramerelectronics.com.

KRAMER ELECTRONICS, LTD.4

3 ОБЗОР

VP-200D — это высококачественный дифференциальный усилитель и
усилитель-распределитель 1:2 для сигналов компьютерной графики XGA.
Сигнал, поступающий на его единственный вход, после буферизации
и развязки распределяется на два одинаковых выхода.

VP-200D, в частности:

использует 15-контактные разъемы типа D с высокой плотностью выводов

•

• имеет полосу пропускания 420 МГц, гарантирующую отсутствие вноси-

мых искажений при работе с сигналом любого разрешения

• оборудован раздельными регуляторами уровня сигнала и компенса­ции АЧХ кабеля

• имеет специализированную схему дифференциального усиления,
которая устраняет шумы и наводки, свойственные длинным линиям
передачи сигнала XGA

• имеет переключатель управления идентификационным битом

• питается постоянным напряжением 12 В.

Чтобы получить наилучшие результаты:

•

используйте только высококачественные кабели. Это позволит защититься
от помех, избежать потерь сигнала из-за плохого согласования, и не допус­тить повышения уровня шума (что часто случается в плохих кабелях)

• обеспечьте отсутствие помех от находящихся рядом электроприборов,
которые могут серьезно повлиять на качество сигнала

• эксплуатируйте VP-200D в сухом месте без чрезмерного солнечного
света и пыли.

Обзор

;

5

Органы управления и разъемы VP-200D

4 ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ

VP-200D

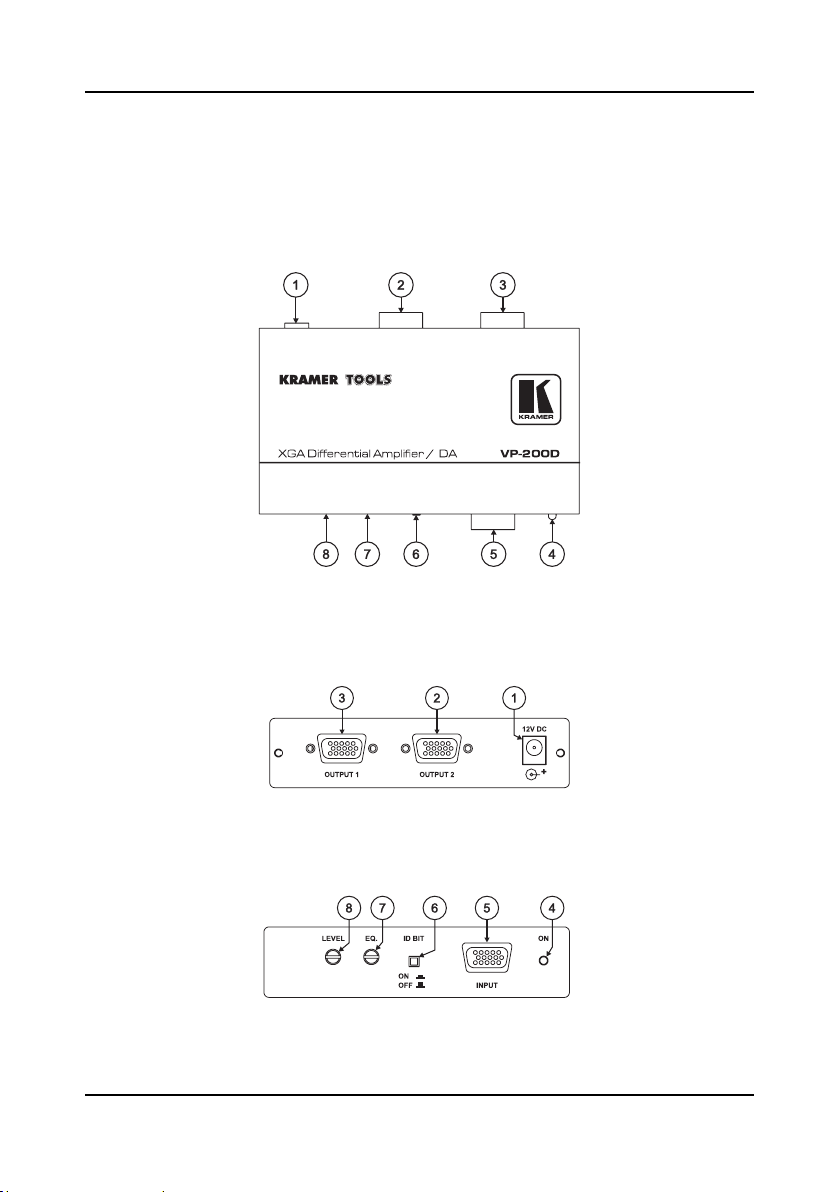

На рис. 1-3 и в табл. 1 показано расположение и описано назначение орга­нов управления и разъемов усилителя VP-200D:

Рис. 1. Дифференциальный усилитель и усилитель-распределитель XGA VP-200D

Рис. 2. Верхняя панель VP-200D

Рис. 3. Нижняя панель VP-200D

KRAMER ELECTRONICS, LTD.6

Органы управления и разъемы VP-200D

Таблица 1. Органы управления и разъемы VP-200D

Орган управления или

№

разъем

1 Разъем 12V DC Подключение источника питания (постоянное напряжение 12 В)
2 Разъем HD15F OUTPUT 2 Подключение приемника сигнала компьютерной графики №2
3 Разъем HD15F OUTPUT 1 Подключение приемника сигнала компьютерной графики №1
4 Светодиод ON Индикация подачи напряжения питания
5 Разъем HD15F INPUT Подключение источника компьютерного графического сигнала

6 Кнопка ID BIT

Управление выдачей идентификационного бита (включен в на-

жатом положении)
7 Регулятор EQ. Регулировка компенсации АЧХ кабеля
8 Регулятор LEVEL Регулировка уровня видеосигнала

Назначение

1

1

Сигнал «идентификационного бита» на входном разъеме разрешает подключенному к нему ноутбуку

выдавать видеосигнал на внешний монитор.

7

Подключение источника и приемников сигнала

5 ПОДКЛЮЧЕНИЕ ИСТОЧНИКА И

ПРИЕМНИКОВ СИГНАЛА

Для подключения к VP-200D источника и приемников сигнала (рис. 4):

1. Отключите питание усилителя и всех подключаемых к нему устройств.

2. Подключите источник графического сигнала (например, компьютер)
к разъему HD15F INPUT.

3. Нажмите кнопку ID BIT.

4. Подключите приемники сигнала (например, монитор и проектор)
к выходным разъемам OUTPUT.

5. Подключите сетевой блок питания (=12 В) к разъему 12 V DC и вставьте
его в розетку электрической сети. Включите питание источника и при­емников сигнала.

6. При необходимости отрегулируйте уровень видеосигнала и компенса­цию АЧХ кабеля.

Рекомендуется устанавливать VP-200D на дальнем конце линии, где диф­ференциальная входная цепь проявит себя наиболее эффективно.

Источник компьютерного

графического сигнала

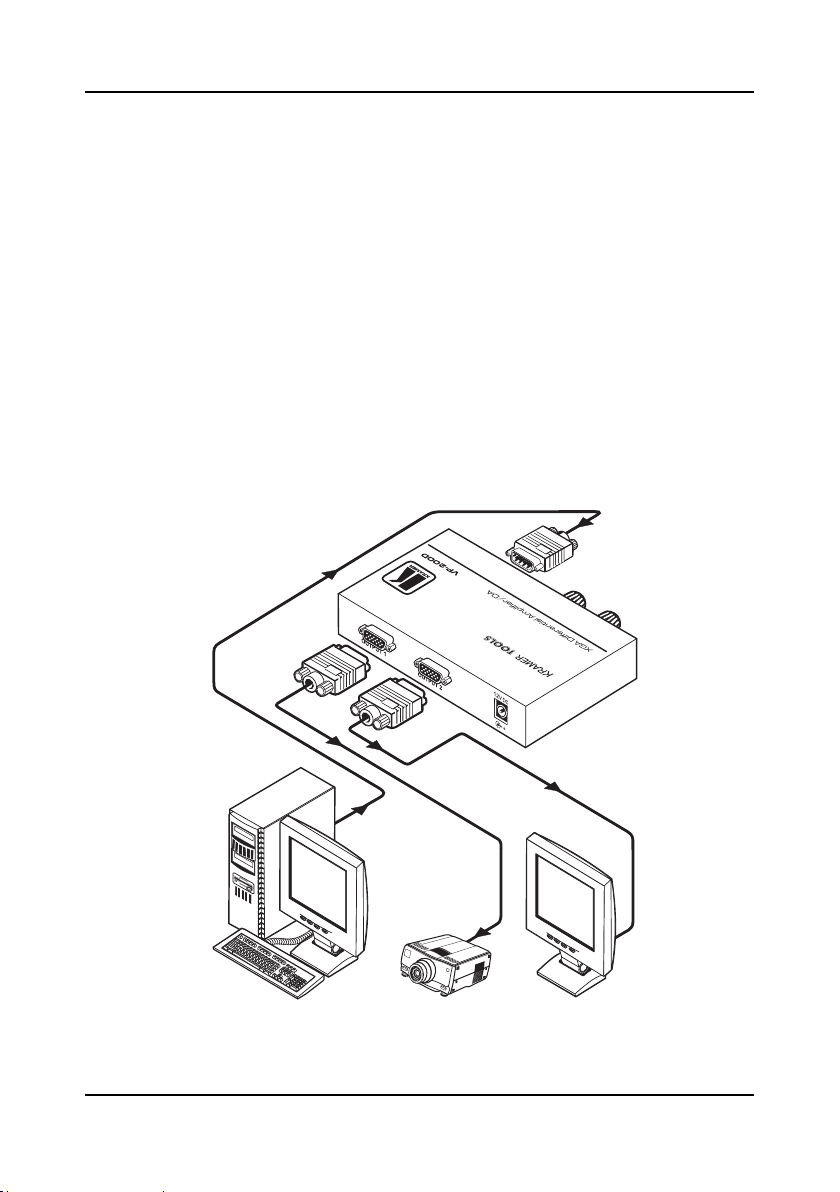

Рис. 4. Подключение источника и приемников сигнала к VP-200D

Проектор Дисплей

KRAMER ELECTRONICS, LTD.8

Технические характеристики

6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

В таблице 2 представлены технические характеристики VP-200D.

Таблица 2. Технические характеристики1 дифференциального усилителя и усилителя-

распределителя сигнала XGA VP-200D

Вход Один вход XGA (разъем HD15F)
Выходы Два выхода XGA (разъемы HD15F)
Максимальный размах

выходного сигнала
Полоса пропускания

(–3 дБ)
Дифференциальное

усиление
Дифференциальная фаза 0,08°
К-фактор 0,1%
Отношение сигнал/шум 61 дБ

Регулировки

Связь По постоянному току
Источник питания =12 В, 190 мА
Габаритные размеры 12 см х 7,15 см х 2,76 см (Ш, Г, В)
Масса Около 0,3 кг
Принадлежности Источник питания, монтажная скоба
Принадлежности, не

входящие в комплект
поставки

1,8 В

420 МГц

0,01%

Уровень: от –1 дБ до +6,9 дБ; компенсация АЧХ кабеля 0 до +6,2 дБ на
50 МГц

Адаптеры для установки в 19-дюймовую стойку RK-T1, RK-T3

1

Технические характеристики могут быть изменены без уведомления.

9

KRAMER ELECTRONICS, LTD.

Ограниченная гарантия

Kramer Electronics (далее — Kramer) гарантирует качество изготовления данного изделия и
отсутствие дефектов в использованных материалах на оговорённых далее условиях.

Срок гарантии

Гарантия распространяется на детали и качество изготовления в течение трех лет со дня
первичной покупки изделия.

Кто обеспечивается гарантией

Гарантией обеспечивается только первичный покупатель изделия.

На что гарантия распространяется, а на что — нет

Исключая перечисленные ниже пункты, гарантия покрывает случаи дефектности материалов
или некачественного изготовления данного изделия. Гарантия не распространяется на:

1. Любые изделия, не распространяемые Kramer или приобретённые не у авторизованного

дилера Kramer. Если Вы не уверены, является ли торгующая организация уполномоченным
представителем Kramer, свяжитесь, пожалуйста, с одним из наших агентов, перечисленных
в списке на web-сайте www.kramerelectronics.com.

2. Любые изделия, серийный номер на которых испорчен, изменён или удалён.

3. Повреждения, износ или неработоспособность, являющиеся следствием:

i) Аварии, применения не по назначению, неправильного обращения, небрежного

обращения, пожара, наводнения, молнии или иных природных явлений.

ii) Изменения конструкции или невыполнения требований инструкции, прилагаемой к

изделию.

iii) Ремонта или попытки ремонта кем-либо, кроме уполномоченных представителей

Kramer.

iv) Любой транспортировки изделия (претензии следует предъявлять службе

доставки).
v) Перемещения или установки изделия.
vi) Любого иного случая, не относящегося к дефектам изделия.
vii) Неправильного использования упаковки, корпуса изделия, применения кабелей и

дополнительных принадлежностей совместно с изделием.

Что мы оплачиваем и что не оплачиваем

Мы оплачиваем работы и материалы, затрачиваемые на изделие, покрываемое гарантией.
Не оплачиваются:

1. Расходы, сопутствующие перемещению или установке изделия.

2. Стоимость первоначального технического обслуживания (настройки), включая регулировки,
осуществляемые пользователем или программирование. Данная стоимость определяется
дилером Kramer, у которого было приобретено оборудование.

3. Затраты на перевозку.

Как получить гарантийное обслуживание

1. Чтобы получить обслуживание изделия, Вы должны доставить устройство (или отправить
его, транспортные расходы оплачены) в любой сервисный центр Kramer.

2. При необходимости гарантийного обслуживания следует представить помеченный датой
покупки товарный чек (или копию) и приложить его к изделию при отправке. Также,
пожалуйста, вышлите любой почтой сведения о Вашем имени, названии организации,
адресе и описание проблемы.

3. Координаты ближайшего уполномоченного сервисного центра Kramer можно узнать у
авторизованного дилера.

Ограничение подразумеваемых гарантий

Все подразумеваемые гарантийные обязательства, включая гарантии торговой ценности и
соответствия для применения в определённой области, ограничиваются продолжительностью
действия данной гарантии.

Исключение повреждений

Обязательства Kramer по отношению к любым дефектным изделиям ограничиваются ремонтом
или заменой изделия, по нашему усмотрению. Kramer не несет ответственность за:

1. Повреждения иного имущества, вызванные дефектами данного изделия, ущерб, полученный
вследствие неудобства изделия в работе, ущерб при невозможности использования изделия,
потери времени, коммерческие потери; или

2. Любой другой ущерб, случайный, преднамеренный или иного рода. В некоторых странах
могут не действовать ограничения на срок действия подразумеваемой гарантии и/или не
допускается исключать или ограничивать гарантию при возникновении случайного или
преднамеренного ущерба; таким образом, вышеприведенные ограничения и исключения
могут на Вас не распространяться.

Данная гарантия предоставляет вам особые законные права, и Вы также можете воспользо­ваться другими правами, состав которых зависит от места Вашего проживания.

Примечание: Все изделия, возвращаемые Kramer для обслуживания, должны получить пер­воначальное подтверждение, каковое может быть получено у Вашего дилера.

Данное оборудование прошло проверку на соответствие требованиям:
ЕН-50081: «Электромагнитная совместимость (ЕМС); основной стандарт по излучениям.

ЕН-50082: «Электромагнитная совместимость (ЕМС); основной стандарт по защите.

CFR-47 Правила и инструкции FCC: Часть 15 – «Радиочастотные устройства: Подраздел

Часть 1: Жилые, коммерческие условия и лёгкая промышленность».

Часть 1: Жилые, коммерческие условия и лёгкая промышленность».

В — Непредумышленное излучение».

Осторожно!

• Обслуживание аппаратуры может производить только уполномоченный Kramer технический
персонал. Любой пользователь, вносящий изменения или дополнения в конструкцию
устройства без ведома изготовителя, теряет разрешение на использование данного
оборудования.

• Пользуйтесь источником питания постоянного тока, входящим в комплект поставки.

• Применяйте, пожалуйста, рекомендованные типы соединительных кабелей для подключения
устройства к другому оборудованию.

Перечень организаций, осуществляющих продажу нашей продукции, приведён на

нашем web-сайте www.kramerelectronics.com или www.kramer.ru.

С данных сайтов можно также отправить письмо в правление компании.

Мы рады Вашим вопросам, замечаниям и отзывам.
