РУКОВОДСТВО ПО

ЭКСПЛУАТАЦИИ

Усилитель-распределитель 9x1:2

Модель:

VM-92

KRAMER ELECTRONICS, LTD.

Содержание

СОДЕРЖАНИЕ

1 ВВЕДЕНИЕ ....................................................................................... 4

2 НАЧАЛО РАБОТЫ ............................................................................ 4

2.1 Быстрый старт ................................................................................. 5

3 ОБЗОР ............................................................................................. 6

4 ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ VM-92 ..................................... 6

5 ИСПОЛЬЗОВАНИЕ VM-92 В РАЗЛИЧНЫХ КОНФИГУРАЦИЯХ ............ 8

5.1 Усилитель-распределитель 9x1:2 и 1:18 композитного

видеосигнала ................................................................................... 8

5.2 Усилитель-распределитель 4x1:2 s-Video (Y/C) .................................. 9

5.3 Усилитель-распределитель 3x1:2 компонентного

видеосигнала (YUV) ......................................................................... 9

5.4 Усилитель-распределитель 3x1:2 сигнала RGB ................................ 10

5.5 Усилитель-распределитель 2x1:2 сигнала RGBS .............................. 10

6 УСТАНОВКА VM-92 В СТОЙКУ .........................................................11

7 ПОДКЛЮЧЕНИЕ ИСТОЧНИКОВ И ПРИЕМНИКА СИГНАЛОВ

(НА ПРИМЕРЕ КОНФИГУРАЦИИ 9X1:2) ...........................................12

8 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .................................................. 14

3

1 ВВЕДЕНИЕ

Вас приветствует компания Kramer Electronics. Основанная в 1981 году,
она предлагает профессионалам в области видео, звука и презентаций
решения для огромного числа проблем, с которыми им приходится стал­киваться в повседневной работе — решения, созданные в творческом
поиске, уникальные, но при этом доступные по цене. У качества нет преде­лов, и за последние годы большая часть изделий компании была перера­ботана и усовершенствована. Наш модельный ряд, насчитывающий более
500 приборов, сейчас подразделяется по функциональности на 8 групп

Поздравляем вас с приобретением усилителя-распределителя VM-92. Он
предназначен для

систем распределения видеосигнала•
вещательных, презентационных и производственных студий.•

В комплект поставки входят:

усилитель-распределитель • VM-92
сетевой шнур•

это руководство по эксплуатации•

2

.

2 НАЧАЛО РАБОТЫ

Перед началом работы рекомендуем:

аккуратно извлечь оборудование из упаковки, сохранив коробку и упа-•
ковочный материал — в будущем они могут пригодиться для транс­портировки прибора

изучить это руководство по эксплуатации•
использовать высококачественные кабели компании Kramer, предна-•
значенные для передачи сигналов высокого разрешения3.

Введение

1

.

1

1: усилители-распределители; 2: видео- и аудиокоммутаторы, матричные коммутаторы и контроллеры;
3: видео-, аудио-, VGA/XGA-процессоры; 4: преобразователи формата и процессоры синхронизации;
5: интерфейсы для передачи сигналов по витой паре; 6: принадлежности и стоечные адаптеры;
7: преобразователи развертки и масштабаторы; 8: кабели и разъемы.

2

Самые свежие версии руководств по эксплуатации к приборам Kramer можно найти на веб-сайте
компании http://www.kramerelectronics.com.

3

Полный список кабелей Kramer можно найти на веб-сайте компании по адресу http://www.
kramerelectronics.com.

KRAMER ELECTRONICS, LTD.4

2.1 Быстрый старт

На схеме представлены основные действия при вводе прибора в эксплуа­тацию и при работе с ним.

Шаг 1. Установите прибор в предназначенное для него место (см. раздел 6)

Установите прибор в стойку или на стол
(в последнем случае приклейте к дну корпуса
четыре резиновые ножки)

Шаг 2. Задайте конфигурацию усилителя-распределителя (см. раздел 5)

VM-92 можно использовать как усилитель-распределитель следующих конфигураций:

• 9x1:2 для композитного видеосигнала

• 4x1:2 для сигнала s-Video (Y/C)

• 3x1:2 для компонентного видеосигнала (YUV)

Шаг 3. Подключите источник и приемники сигнала (см. раздел 7)

Подключите источник сигнала Подключите приемники сигнала

• 3x1:2 для видеосигнала RGB

• 2x1:2 для видеосигнала RGBS

Начало работы

Видеоплейер

с композитным выходом

Шаг 5. Выполните настройку с помощью органов управления, расположенных на дне корпуса

Для каждого канала имеются независимые

• Выключатель терминатора • Регулятор компенсации АЧХ кабеля

Видеомагнитофон

с композитным входом A

Видеомагнитофон

с композитным входом B

Шаг 4. Включите питание

прибора (см. раздел 4)

Местный дисплей

5

3 ОБЗОР

VM-92 — высококачественный универсальный усилитель-распределитель
видеосигнала. Его можно использовать в нескольких конфигурациях (все
с проходными входами):

9x1:2 для композитного видеосигнала•
4x1:2 для сигнала s-Video (Y/C)•
3x1:2 для компонентного видеосигнала (YUV)•
3x1:2 для видеосигнала RGB•
2x1:2 для видеосигнала RGBS.•

Используя проходные входы и отключаемые терминаторы, на основе
VM-92 можно построить усилители-распределители и других конфигура­ций, например, 1:18 для композитного видеосигнала или 1:9 для s-Video
(Y/C).

В частности, VM-92:

совместим с видеосистемами высокой четкости (HDTV)•
имеет на каждый канал один проходной вход с двумя выходами •

(используются разъемы BNC)
на каждом канале имеет независимый отключаемый терминатор и •

регулятор компенсации АЧХ кабеля
имеет полосу пропускания 500 МГц, что обеспечивает отсутствие вно-•

симых искажений даже в самых требовательных к качеству сигнала
системах

выполнен в 19-дюймовом корпусе высотой 1U с возможностью уста-•
новки в стойку и питается от сети переменного тока 90-264 В (исполь­зуется универсальный импульсный источник питания).

Чтобы получить наилучшие результаты:

используйте только высококачественные кабели. Это позволит защи-•
титься от помех, избежать потерь сигнала из-за плохого согласования
импедансов и не допустить повышения уровня шума (что свойственно
кабелям недостаточного качества)

обеспечьте отсутствие помех от находящегося рядом электрооборудо-•
вания, которые могут серьезно повлиять на качество сигнала

устанавливайте прибор• в сухом месте без чрезмерного солнечного
света и пыли.

Обзор

4 ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ

VM-92

В этом разделе рассматриваются органы управления и разъемы усилителя­распределителя VM-92, расположенные на:

KRAMER ELECTRONICS, LTD.6

Органы управления и разъемы VM-92

передней и задней панелях (рис. 1 и табл. 1)•
нижней части корпуса (рис. 2 и табл. 2).•

Рис. 1. Усилитель-распределитель VM-92

Таблица 1. Органы управления и разъемы VM-92, расположенные

на передней и задней панелях

№ Орган управления или разъем Назначение

1 Выключатель POWER

2 BNC-разъемы OUT 2 Подключение приемников видеосигнала (каналы 1-9)
3 BNC-разъемы OUT 1 Подключение приемников видеосигнала (каналы 1-9)
4 BNC-разъемы IN Подключение источников видеосигнала (каналы 1-9)
5 BNC-разъемы LOOP Проходные выходы (каналы 1-9)

Разъем сетевого шнура и держа-

6

тель предохранителя FUSE

Включение и выключение питания, световая индикация по­дачи питания

Подключение к сети переменного тока

Рис. 2. Дно корпуса VM-92

7

Использование VM-92 в различных конфигурациях

Таблица 2. Органы управления VM-92, расположенные на дне корпуса

№ Орган управления Назначение

Управление терминаторами входов раздельно по каналам: в положе-

1 Кнопки INPUT TERM

Подстроечный регу-

2

лятор EQ.

нии Hi-Z высокий импеданс, в противоположном положении импеданс
75 Ом. При использовании в проходном режиме следует выбирать
режим Hi-Z

Регулировка компенсации АЧХ раздельно по каналам (выполняется с
помощью отвертки)

5 ИСПОЛЬЗОВАНИЕ VM-92 В

РАЗЛИЧНЫХ КОНФИГУРАЦИЯХ

В этом разделе рассматриваются следующие конфигурации VM-92:

усилитель-распределит ель 9x1:2 или 1:18 для композитного видеосиг-•
нала (раздел 5.1)

усилитель-распределитель 4x1:2 для сигнала s-Video (Y/C, раздел 5.2)•
усилитель-распределитель 3x1:2 компонентного видеосигнала (YUV, •

раздел 5.3)
усилитель-распределитель 3x1:2 видеосигнала RGB (раздел 5.4)•
усилитель-распределитель 2x1:2 видеосигнала RGBS (раздел 5.5).•

5.1 Усилитель-распределитель 9x1:2 и 1:18 композитного

видеосигнала

VM-92 можно сконфигурировать для работы в режиме усилителя-

распределителя 9x1:2 (рис. 3) или 1:18 (рис. 4). Во втором случае сле­дует отключить терминаторы на каналах 1-8 (переключатель в положении
Hi-Z) и подключить терминатор на канале 9 (переключатель в положении
75 Ом).

Рис. 3. Использование VM-92 в режиме усилителя-распределителя 9x1:2

KRAMER ELECTRONICS, LTD.8

Использование VM-92 в различных конфигурациях

Ко входу канала 2 От проходного выхода канала 8

Рис. 4. Использование VM-92 в режиме усилителя-распределителя 1:18

5.2 Усилитель-распределитель 4x1:2 s-Video (Y/C)

На рис. 5 показано использование VM-92 в режиме усилителя­распределителя 4x1:2 для сигнала s-Video (Y/C).

Рис. 5. Использование VM-92 в режиме усилителя-распределителя 4x1:2 s-Video (Y/C)

5.3 Усилитель-распределитель 3x1:2 компонентного

видеосигнала (YUV)

На рис. 6 показано использование VM-92 в режиме усилителя­распределителя 3x1:2 для компонентного видеосигнала (YUV).

Рис. 6. Использование VM-92 в режиме усилителя-распределителя

3x1:2 компонентного видеосигнала (YUV)

9

Использование VM-92 в различных конфигурациях

5.4 Усилитель-распределитель 3x1:2 сигнала RGB

На рис. 7 показано использование VM-92 в режиме усилителя-распре­делителя 3x1:2 для видеосигнала RGB.

Рис. 7. Использование VM-92 в режиме усилителя-распределителя 3x1:2 сигнала RGB

5.5 Усилитель-распределитель 2x1:2 сигнала RGBS

На рис. 8 показано использование VM-92 в режиме усилителя­распределителя 2x1:2 для видеосигнала RGBS.

Рис. 8. Использование VM-92 в режиме усилителя-распределителя 2x1:2 сигнала RGBS

KRAMER ELECTRONICS, LTD.10

Установка VM-92 в стойку

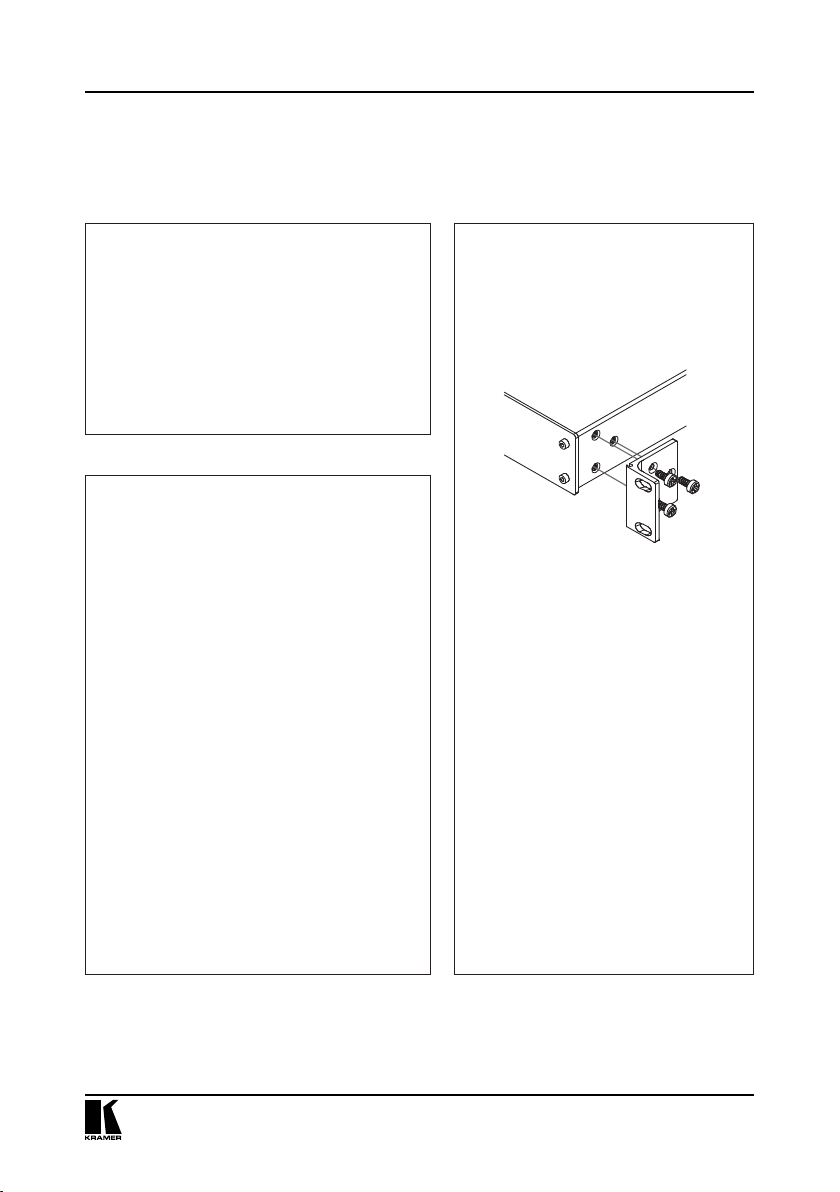

6 УСТАНОВКА VM-92 В СТОЙКУ

В этом разделе описывается установка VM-92 в стойку и действия, кото­рые необходимо выполнить при подготовке к ней.

Подготовка к установке в стойку Установка в стойку

Перед установкой приборов в стойку удостоверь­тесь в соответствии параметров окружающей
среды рекомендованным значениям:

• Температура эксплуатации от +5 до +45 °С

• Относительная влажность при эксплуатации
от 5 до 65%, без конденсации

• Температура хранения от –20 до +70 °С

• Относительная влажность при хранении
от 5 до 95%, без конденсации

ВНИМАНИЕ!

При установке прибора в 19-дюймовую стойку
удостоверьтесь, что:

1 Стойка находится в помещении с рекомендо-

ванной температурой и влажностью. Следует
иметь в виду, что в закрытой стойке с боль­шим числом установленных приборов темпе­ратура может превышать комнатную.

2 После установки прибора в стойку ему будет

обеспечена достаточная вентиляция.

3 Прибор установлен ровно, в подходящую для

него горизонтальную позицию стойки.

4 Подключение прибора не вызовет перегрузки

линии питания стойки. Перегрузка цепей пи­тания может привести к повреждению схем
защиты и силовой проводки. Необходимую
информацию о допустимой мощности можно
узнать из таблички, имеющейся на приборах.
Там же содержится информация о номиналь­ном токе предохранителя.

5 Прибор надежно заземлен и включен в розет-

ку с заземляющим контактом. При использо­вании сетевых удлинителей обратите особое
внимание на качество соединений. Прибор
должен подключаться к электросети только
сетевым шнуром, входящим в комплект его
поставки.

Для установки прибора в стойку:
1 Привинтите к прибору монтажные угол-

ки. Для этого отвинтите по три винта с
каждой стороны корпуса, установите
уголки и заверните винты, пропустив их
через отверстия в уголках.

2 Установите прибор в направляющие

стойки, вдвиньте его и зафиксируйте
винтами через отверстия в монтажных
уголках (винты в комплект поставки не
входят).

Обратите внимание:

• некоторые модели приборов имеют
несъемные монтажные уголки

• съемные монтажные уголки не устанав­ливаются при использовании прибора в
настольном варианте

• установка приборов в стойку выполня­ется до подключения каких-либо кабе­лей и подачи питания

• при использовании монтажного комп­лекта (адаптера) Kramer для установки
в стойку приборов, выполненных не в
19-дюймовом корпусе, ознакомьтесь с
руководством по эксплуатации адапте­ра (его можно загрузить с сайта компа­нии http://www.kramerelectronics.com)

11

Подключение источников и приемника сигналов (на примере конфигурации 9x1:2)

7 ПОДКЛЮЧЕНИЕ ИСТОЧНИКОВ

И ПРИЕМНИКА СИГНАЛОВ (НА
ПРИМЕРЕ КОНФИГУРАЦИИ 9X1:2)

В этом разделе описывается подключение к VM-92 источников и прием­ников сигнала (режим усилителя-распределителя 9x1:2 для композитного
видеосигнала). Подключение иллюстрируется рис. 9 (см. также рис. 3).
Показаны только каналы 1 и 9, остальные подключаются аналогично.

Отключите питание VM-92 и всех подключаемых к нему устройств.

1. Подключите разъемы канала 1:
подключите источник композитного видеосигнала (например, виде-•

оплейер с композитным выходом 1) к BNC-разъему CHAN 1 IN
подключите приемники композитного видеосигнала 1A и 1B (напри-•
мер, видеомагнитофоны) к выходным BNC-разъемам CHAN 1 OUT
1 и CHAN 1 OUT 2 (если используется только один выход, оставьте
второй неподключенным)
если нужно, подключите местный дисплей к проходному выходу •
(BNC-разъем CHAN 1 LOOP).

2. Подключите разъемы канала 9:
подключите источник композитного видеосигнала (например, виде-•

оплейер с композитным выходом 9) к BNC-разъему CHAN 9 IN
подключите приемники композитного видеосигнала 9A и 9B (напри-•
мер, видеомагнитофоны) к выходным BNC-разъемам CHAN 9 OUT
1 и CHAN 9 OUT 2 (если используется только один выход, оставьте
второй неподключенным)
если нужно, подключите местный дисплей к проходному выходу •
(BNC-разъем CHAN 9 LOOP).

3. Вставьте вилку сетевого шнура в розетку электросети. Включите пита-

ние VM-92 и всех подключенных к нему устройств.

KRAMER ELECTRONICS, LTD.12

Подключение источников и приемника сигналов (на примере конфигурации 9x1:2)

Видеоплейер

с композитным

выходом 1

Местный
дисплей 1

Видеомагнитофон

с композитным входом 1A

Видеомагнитофон

с композитным

входом 1B

Видеомагнитофон

с композитным

входом 9A

Видеоплейер

с композитным

выходом 9

Видеомагнитофон

с композитным

входом 9B

Местный
дисплей 9

Рис. 9. Пример подключения источников и приемников сигнала к VM-92 в режиме

усилителя-распределителя 9x1:2

13

Технические характеристики

8 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики усилителя-распределителя VM-92 представ­лены в табл. 3.

Таблица 3. Технические характеристики1 VM-92

Входы:

Выходы:

Максимальный размах выход­ного сигнала:

Полоса пропускания (–3 дБ): 500 МГц
Дифференциальное усиление: 0,03%
Дифференциальная фаза: <0,03°
К-фактор: <0,05%
Отношение сигнал/шум: 70 дБ
Перекрестные помехи при наи-

худших условиях:
Регулировки: Компенсация АЧХ кабеля 0...11 дБ (50 МГц)
Связь: По постоянному току
Питание: Сеть ~90-264 В, 50/60 Гц, 7 ВА

Габаритные размеры (Ш, Г, В):

Масса: 2,5 кг
В комплекте: Сетевой шнур

Независимые каналы универсального назначения (9 вх.): 1 В,
75 Ом, разъемы BNC

Независимые каналы универсального назначения (9x2 вых.): 1 В,
75 Ом, разъемы BNC;
Проходные выходы каналов (9 вых.): 1 В, 75 Ом, разъемы BNC

3,3 В

–53 дБ

48,3 см x 17,8 см x 4,5 см (1U), корпус с возможностью установ­ки в стойку

1

Технические характеристики могут быть изменены без уведомления.

KRAMER ELECTRONICS, LTD.14

Ограниченная гарантия

Kramer Electronics (далее — Kramer) гарантирует качество изготовления данного изделия и
отсутствие дефектов в использованных материалах на оговорённых далее условиях.

Срок гарантии

Гарантия распространяется на детали и качество изготовления в течение семи лет со дня
первичной покупки изделия.

Кто обеспечивается гарантией

Гарантией обеспечивается только первичный покупатель изделия.

На что гарантия распространяется, а на что — нет

Исключая перечисленные ниже пункты, гарантия покрывает случаи дефектности материалов
или некачественного изготовления данного изделия. Гарантия не распространяется на:

1. Любые изделия, не распространяемые Kramer или приобретённые не у авторизованного

дилера Kramer. Если Вы не уверены, является ли торгующая организация уполномоченным
представителем Kramer, свяжитесь, пожалуйста, с одним из наших агентов, перечисленных
в списке на web-сайте www.kramerelectronics.com.

2. Любые изделия, серийный номер на которых испорчен, изменён или удалён.

3. Повреждения, износ или неработоспособность, являющиеся следствием:

i) Аварии, применения не по назначению, неправильного обращения, небрежного

обращения, пожара, наводнения, молнии или иных природных явлений.

ii) Изменения конструкции или невыполнения требований инструкции, прилагаемой к

изделию.

iii) Ремонта или попытки ремонта кем-либо, кроме уполномоченных представителей

Kramer.

iv) Любой транспортировки изделия (претензии следует предъявлять службе

доставки).

v) Перемещения или установки изделия.
vi) Любого иного случая, не относящегося к дефектам изделия.
vii) Неправильного использования упаковки, корпуса изделия, применения кабелей и

дополнительных принадлежностей совместно с изделием.

Что мы оплачиваем и что не оплачиваем

Мы оплачиваем работы и материалы, затрачиваемые на изделие, покрываемое гарантией.
Не оплачиваются:

1. Расходы, сопутствующие перемещению или установке изделия.

2. Стоимость первоначального технического обслуживания (настройки), включая регулировки,

осуществляемые пользователем или программирование. Данная стоимость определяется
дилером Kramer, у которого было приобретено оборудование.

3. Затраты на перевозку.

Как получить гарантийное обслуживание

1. Чтобы получить обслуживание изделия, Вы должны доставить устройство (или отправить

его, транспортные расходы оплачены) в любой сервисный центр Kramer.

2. При необходимости гарантийного обслуживания следует представить помеченный датой

покупки товарный чек (или копию) и приложить его к изделию при отправке. Также,
пожалуйста, вышлите любой почтой сведения о Вашем имени, названии организации,
адресе и описание проблемы.

3. Координаты ближайшего уполномоченного сервисного центра Kramer можно узнать у

авторизованного дилера.

Ограничение подразумеваемых гарантий

Все подразумеваемые гарантийные обязательства, включая гарантии торговой ценности и
соответствия для применения в определённой области, ограничиваются продолжительностью
действия данной гарантии.

Исключение повреждений

Обязательства Kramer по отношению к любым дефектным изделиям ограничиваются ремонтом
или заменой изделия, по нашему усмотрению. Kramer не несет ответственность за:

1. Повреждения иного имущества, вызванные дефектами данного изделия, ущерб, полученный

вследствие неудобства изделия в работе, ущерб при невозможности использования изделия,
потери времени, коммерческие потери; или

2. Любой другой ущерб, случайный, преднамеренный или иного рода. В некоторых странах

могут не действовать ограничения на срок действия подразумеваемой гарантии и/или не
допускается исключать или ограничивать гарантию при возникновении случайного или
преднамеренного ущерба; таким образом, вышеприведенные ограничения и исключения
могут на Вас не распространяться.

Данная гарантия предоставляет вам особые законные права, и Вы также можете воспользо­ваться другими правами, состав которых зависит от места Вашего проживания.

Примечание: Все изделия, возвращаемые Kramer для обслуживания, должны получить пер­воначальное подтверждение, каковое может быть получено у Вашего дилера.

Данное оборудование прошло проверку на соответствие требованиям:
ЕН-50081: «Электромагнитная совместимость (ЕМС); основной стандарт по излучениям.

ЕН-50082: «Электромагнитная совместимость (ЕМС); основной стандарт по защите.

CFR-47 Правила и инструкции FCC: Часть 15 – «Радиочастотные устройства: Подраздел

Часть 1: Жилые, коммерческие условия и лёгкая промышленность».

Часть 1: Жилые, коммерческие условия и лёгкая промышленность».

В — Непредумышленное излучение».

Осторожно!

• Обслуживание аппаратуры может производить только уполномоченный Kramer технический

персонал. Любой пользователь, вносящий изменения или дополнения в конструкцию
устройства без ведома изготовителя, теряет разрешение на использование данного
оборудования.

• Пользуйтесь источником питания постоянного тока, входящим в комплект поставки.

• Применяйте, пожалуйста, рекомендованные типы соединительных кабелей для подключения

устройства к другому оборудованию.

Перечень организаций, осуществляющих продажу нашей продукции, приведён на

нашем web-сайте www.kramerelectronics.com или www.kramer.ru.

С данных сайтов можно также отправить письмо в правление компании.

Мы рады Вашим вопросам, замечаниям и отзывам.

Kramer Electronics, Ltd.

3 Am VeOlamo Street. Jerusalem 95463, Israel Tel: [phone]

Fax: [phone], E-mail: [e-mail], [e-mail]
