РУКОВОДСТВО ПО

ЭКСПЛУАТАЦИИ

Усилитель-распределитель аудиосигнала

Модель:

VM-3A

СОДЕРЖАНИЕ

1 ВВЕДЕНИЕ ....................................................................................... 3

2 НАЧАЛО РАБОТЫ ............................................................................ 3

3 ОБЗОР ............................................................................................. 3

4 ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ УСИЛИТЕЛЯ-РАСПРЕДЕЛИТЕЛЯ 4

5 РАБОТА С УСИЛИТЕЛЕМ-РАСПРЕДЕЛИТЕЛЕМ .................................. 5

6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .................................................... 6

Ограниченная гарантия ...........................................................................7

KRAMER ELECTRONICS, LTD.

1 ВВЕДЕНИЕ

Усилия основанной в 1981 году компании Kramer Electronics в деле разработки и
производства высококачественного аудио- и видеооборудования сделали ассор­тимент ее продукции одним из самых разнообразных и полных из представлен­ных на рынке. Компания является признанным лидером по качеству продукции,
доступности цен на нее, квалификации сотрудников и внедрению инноваций в
производство. У качества нет пределов, и за последние годы большая часть наших
изделий была переработана и усовершенствована. Кроме высококачественных
усилителей-распределителей, компания также предлагает превосходные комму­таторы, контроллеры дистанционного управления, процессоры и преобразова­тели формата сигнала, изделия для использования с компьютерами.

Поздравляем вас с приобретением усилителя-распределителя аудиосиг­нала Kramer VM-3A. Этот прибор хорошо подходит для применения в:

• студиях тиражирования видео- и аудиопрограмм

• точках розничных продаж и домашних кинотеатрах

• любых аудиосистемах, в которых требуется передача сигнала одного

источника на несколько приемников

В комплект поставки входят:

• усилитель-распределитель VM-3A

• сетевой блок питания

• это руководство пользователя и краткий каталог продукции компании

Kramer (или компакт-диск).

Введение

2 НАЧАЛО РАБОТЫ

Перед началом работы рекомендуем:

• аккуратно извлечь оборудование из упаковки, сохранив коробку и упа-

ковочный материал — в будущем они могут пригодиться для транс­портировки прибора

• изучить это руководство по эксплуатации.

3 ОБЗОР

VM-3A — высококачественный усилитель-распределитель 1:3 балансного
стереофонического аудиосигнала. Этот прибор:

• распределяет сигнал без потери качества со своего единственного

входа на три идентичных выхода

• обеспечивает уровень выходного сигнала до +20 дБм

• имеет регуляторы уровня сигнала правого и левого каналов на пере-

дней панели

• может использоваться как усилитель-распределитель 1:3 небаланс-

ного стереофонического сигнала

3

Органы управления и разъемы усилителя-распределителя

Чтобы получить наилучшие результаты:

• используйте только высококачественные кабели. Это позволит защи-

титься от помех, избежать потерь сигнала из-за плохого согласования,
и не допустить повышения уровня шума (что часто случается в плохих
кабелях)

•

обеспечьте отсутствие помех от находящихся рядом электроприборов —
они могут серьезно повлиять на качество сигнала

• устанавливайте усилитель-распределитель в сухом месте без чрезмер-

ного солнечного света и пыли.

4 ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ

УСИЛИТЕЛЯ-РАСПРЕДЕЛИТЕЛЯ

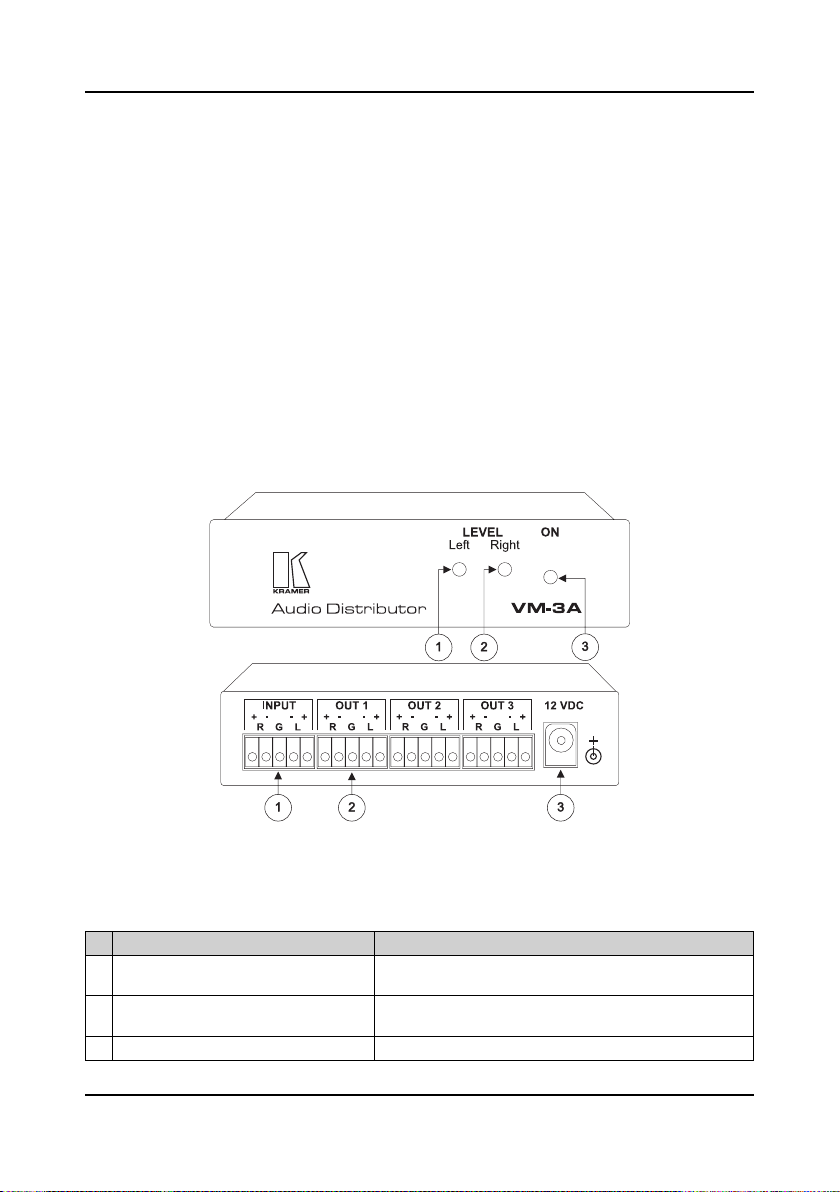

На рис. 1 изображены передняя и задняя панели VM-3A. Органы управле­ния и разъемы прибора описаны в таблицах 1 и 2.

Рис. 1. Усилитель-распределитель VM-3A

Таблица 1. Органы управления, расположенные на передней панели VM-3A

№ Орган управления Назначение

1 Подстроечный регулятор LEVEL Left

2 Подстроечный регулятор LEVEL Right

3 Светодиод ON Индикация подачи напряжения питания

Регулировка уровня выходного сигнала в левом канале
(выполняется отверткой через отверстие в корпусе)

Регулировка уровня выходного сигнала в правом кана­ле (выполняется отверткой через отверстие в корпусе)

KRAMER ELECTRONICS, LTD.4

Работа с усилителем-распределителем

Таблица 2. Разъемы, расположенные на задней панели VM-3A

№ Разъем Назначение

1 Съемный клеммный блок INPUT Подключение источника аудиосигнала
2 Съемный клеммный блок OUT Подключение к приемникам аудиосигнала (1-3)

3 Разъем 12VDC

Подключение источника питания (постоянное напря­жение 12 В)

5 РАБОТА С УСИЛИТЕЛЕМ-

РАСПРЕДЕЛИТЕЛЕМ

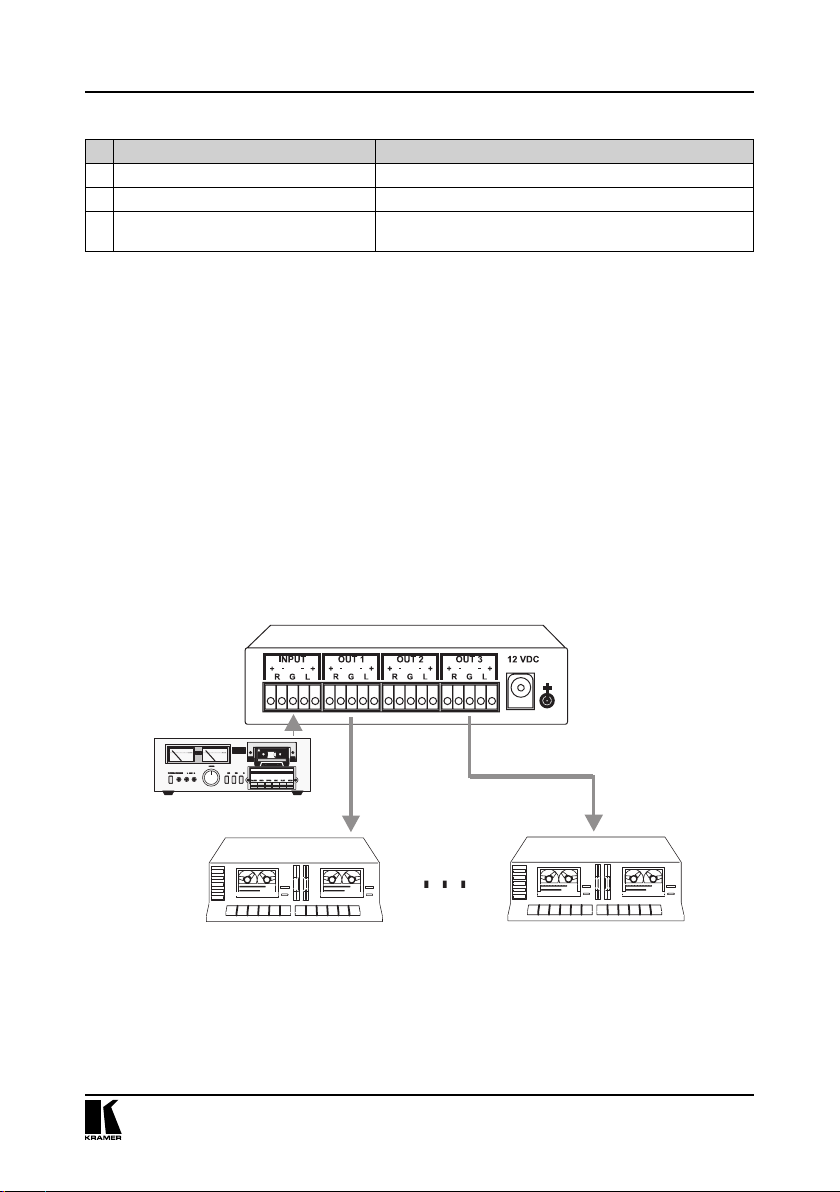

Подключение к VM-3A источников и приемников сигнала показано на рис. 2.

1. Отключите питание VM-3A и всех подключаемых к нему устройств.

2. Подключите источник и до трех приемников балансного стереофони­ческого аудиосигнала к соответствующим разъемам задней панели.

3. Подключите выход источника питания к разъему питания 12VDC, а сам
источник питания к электросети. Включите питание источника и прием­ников сигнала.

Загорится светодиод ON. Буферизированный входной аудиосигнал будет
выдаваться на выходы.

Источник балансного

стереофонического аудиосигнала

Приемник балансного

стереофонического аудиосигнала 1

Рис. 2. Подключение источника и приемников сигнала

к усилителю-распределителю VM-3A

Приемник балансного

стереофонического аудиосигнала 3

5

Технические характеристики

6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

В таблице 3 представлены технические характеристики усилителя-распре­делителя.

Таблица 3. Технические характеристики усилителя-распределителя VM-3A

Входы

Выходы

Ширина полосы пропускания 330 кГц по уровню –3 дБ
Коэффициент нелинейных

искажений
Связь По постоянному току
Отношение сигнал/шум 68 дБ
Максимальный размах вход-

ного и выходного сигнала
Диапазон регулировки коэф-

фициента передачи
Габаритные размеры 11,7 х 6 х 3,2 см (Ш, Г, В)
Источник питания =12 В, 80 мА
Масса Около 0,28 кг
Принадлежности Источник питания 12 В

1 вход балансного аудиосигнала (+4 дБм, 100 кОм, съемные клем­мные блоки)

3 выхода балансного аудиосигнала (+4 дБм на 150 Ом, съемные
клеммные блоки)

0,04% на 1 кГц

20 дБм

От –0,7 до +8,6 дБ

KRAMER ELECTRONICS, LTD.6

Ограниченная гарантия

Kramer Electronics (далее — Kramer) гарантирует качество изготовления данного изделия и
отсутствие дефектов в использованных материалах на оговорённых далее условиях.

Срок гарантии

Гарантия распространяется на детали и качество изготовления в течение трех лет со дня
первичной покупки изделия.

Кто обеспечивается гарантией

Гарантией обеспечивается только первичный покупатель изделия.

На что гарантия распространяется, а на что — нет

Исключая перечисленные ниже пункты, гарантия покрывает случаи дефектности материалов
или некачественного изготовления данного изделия. Гарантия не распространяется на:

1. Любые изделия, не распространяемые Kramer или приобретённые не у авторизованного

дилера Kramer. Если Вы не уверены, является ли торгующая организация уполномоченным
представителем Kramer, свяжитесь, пожалуйста, с одним из наших агентов, перечисленных
в списке на web-сайте www.kramerelectronics.com.

2. Любые изделия, серийный номер на которых испорчен, изменён или удалён.

3. Повреждения, износ или неработоспособность, являющиеся следствием:

i) Аварии, применения не по назначению, неправильного обращения, небрежного

обращения, пожара, наводнения, молнии или иных природных явлений.

ii) Изменения конструкции или невыполнения требований инструкции, прилагаемой к

изделию.

iii) Ремонта или попытки ремонта кем-либо, кроме уполномоченных представителей

Kramer.

iv) Любой транспортировки изделия (претензии следует предъявлять службе

доставки).
v) Перемещения или установки изделия.
vi) Любого иного случая, не относящегося к дефектам изделия.
vii) Неправильного использования упаковки, корпуса изделия, применения кабелей и

дополнительных принадлежностей совместно с изделием.

Что мы оплачиваем и что не оплачиваем

Мы оплачиваем работы и материалы, затрачиваемые на изделие, покрываемое гарантией.
Не оплачиваются:

1. Расходы, сопутствующие перемещению или установке изделия.

2. Стоимость первоначального технического обслуживания (настройки), включая регулировки,
осуществляемые пользователем или программирование. Данная стоимость определяется
дилером Kramer, у которого было приобретено оборудование.

3. Затраты на перевозку.

Как получить гарантийное обслуживание

1. Чтобы получить обслуживание изделия, Вы должны доставить устройство (или отправить
его, транспортные расходы оплачены) в любой сервисный центр Kramer.

2. При необходимости гарантийного обслуживания следует представить помеченный датой
покупки товарный чек (или копию) и приложить его к изделию при отправке. Также,
пожалуйста, вышлите любой почтой сведения о Вашем имени, названии организации,
адресе и описание проблемы.

3. Координаты ближайшего уполномоченного сервисного центра Kramer можно узнать у
авторизованного дилера.

Ограничение подразумеваемых гарантий

Все подразумеваемые гарантийные обязательства, включая гарантии торговой ценности и
соответствия для применения в определённой области, ограничиваются продолжительностью
действия данной гарантии.

Исключение повреждений

Обязательства Kramer по отношению к любым дефектным изделиям ограничиваются ремонтом
или заменой изделия, по нашему усмотрению. Kramer не несет ответственность за:

1. Повреждения иного имущества, вызванные дефектами данного изделия, ущерб, полученный
вследствие неудобства изделия в работе, ущерб при невозможности использования изделия,
потери времени, коммерческие потери; или

2. Любой другой ущерб, случайный, преднамеренный или иного рода. В некоторых странах
могут не действовать ограничения на срок действия подразумеваемой гарантии и/или не
допускается исключать или ограничивать гарантию при возникновении случайного или
преднамеренного ущерба; таким образом, вышеприведенные ограничения и исключения
могут на Вас не распространяться.

Данная гарантия предоставляет вам особые законные права, и Вы также можете воспользо­ваться другими правами, состав которых зависит от места Вашего проживания.

Примечание: Все изделия, возвращаемые Kramer для обслуживания, должны получить пер­воначальное подтверждение, каковое может быть получено у Вашего дилера.

Данное оборудование прошло проверку на соответствие требованиям:
ЕН-50081: «Электромагнитная совместимость (ЕМС); основной стандарт по излучениям.

ЕН-50082: «Электромагнитная совместимость (ЕМС); основной стандарт по защите.

CFR-47 Правила и инструкции FCC: Часть 15 – «Радиочастотные устройства: Подраздел

Часть 1: Жилые, коммерческие условия и лёгкая промышленность».

Часть 1: Жилые, коммерческие условия и лёгкая промышленность».

В — Непредумышленное излучение».

Осторожно!

• Обслуживание аппаратуры может производить только уполномоченный Kramer технический
персонал. Любой пользователь, вносящий изменения или дополнения в конструкцию
устройства без ведома изготовителя, теряет разрешение на использование данного
оборудования.

• Пользуйтесь источником питания постоянного тока, входящим в комплект поставки.

• Применяйте, пожалуйста, рекомендованные типы соединительных кабелей для подключения
устройства к другому оборудованию.
