KRAMER VM-2DVI-R User Manual [ru]

Kramer Electronics, Ltd.

РУКОВОДСТВО ПО

ЭКСПЛУАТАЦИИ

Усилитель-распределитель 1:2 сигналов

двухканального интерфейса DVI

Модель:

VM-2DVI

VM-2DVI-R

KRAMER ELECTRONICS, LTD.

Содержание

СОДЕРЖАНИЕ

1 ВВЕДЕНИЕ ....................................................................................... 4

2 НАЧАЛО РАБОТЫ ............................................................................ 4

3 ОБЗОР ............................................................................................. 5

4 ПОДКЛЮЧЕНИЕ ИСТОЧНИКА И ПРИЕМНИКОВ СИГНАЛА .................. 8

5 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .................................................... 9

Ограниченная гарантия .........................................................................11

3

1 ВВЕДЕНИЕ

Усилия основанной в 1981 году компании Kramer Electronics в деле разра­ботки и производства высококачественного аудио- и видеооборудования сде­лали ассортимент ее продукции одним из самых разнообразных и полных из
представленных на рынке. Компания является признанным лидером по качес­тву продукции, доступности цен на нее, квалификации сотрудников и внедре­нию инноваций в производство. У качества нет пределов, и за последние годы
большая часть наших изделий была переработана и усовершенствована.

Кроме усилителей-распределителей DVI1, компания также предлагает
высококачественные матричные коммутаторы, контроллеры дистанцион­ного управления, презентационные процессоры, преобразователи фор­мата сигнала и изделия для использования с компьютерами.

Поздравляем вас с приобретением усилителя-распределителя 1:2 сиг­налов двухканального интерфейса DVI Kramer VM-2DVI или VM-2DVI-R.
Пропускная способность одноканального интерфейса DVI составляет
165 мегапикселей в секунду. Для работы с более высоким разрешением
следует использовать двухканальный интерфейс, и модификация VM-2DVI
дает возможность распределения сигналов такого интерфейса. Этот
прибор хорошо подходит для использования в студиях тиражирования
и в составе оборудования для сцены и массовых мероприятий.

В комплект поставки входят:

• усилитель-распределитель VM-2DVI или VM-2DVI-R

• блок питания

• это руководство пользователя3 и краткий каталог продукции компании
Kramer (или компакт-диск).

2

(с выходным напряжением 12 В)

Введение

2 НАЧАЛО РАБОТЫ

Перед началом работы рекомендуем:

• аккуратно извлечь оборудование из упаковки, сохранив коробку и упа­ковочный материал — в будущем они могут пригодиться для транс­портировки прибора

• изучить это руководство по эксплуатации

• использовать высококачественные кабели компании Kramer, предна­значенные для передачи сигналов высокого разрешения4.

1

Цифровой видеоинтерфейс DVI (Digital Visual Interface) был создан для обеспечения передачи видео­графики в цифровом виде и в основном ориентирован на передачу данных от компьютера к дисплею.
Сейчас это общепринятый стандарт. Для передачи сигнала в нем используется технология TDMS.

2

Отдельно можно приобрести шестиканальный источник питания 12 В, от которого можно питать до
шести приборов Kramer.

3

Самую свежую версию руководства по эксплуатации можно получить с сайта компании: http://www.
kramerelectronics.com/manuals.html.

4

Полный список кабелей Kramer можно найти на веб-сайте компании по адресу http://www.
kramerelectronics.com (подраздел «Кабели и разъемы» в разделе «Продукция»).

KRAMER ELECTRONICS, LTD.4

3 ОБЗОР

VM-2DVI или VM-2DVI-R — высококачественный усилитель-рас­пределитель 1:2 сигналов интерфейса DVI, который принимает сиг­нал на один вход и распределяет его на два идентичных выхода.
К любому из них или сразу к обоим могут быть подключены приемники
сигнала. VM-2DVI(-R) имеет независимые выходные усилители, что делает
его надежным многоцелевым элементом графической видеосистемы.

Модификация VM-2DVI:

• работает с одноканальным или двухканальным интерфейсом DVI

• представляет собой качественное и недорогое решение для распреде­ления сигналов TMDS, используемых в интерфейсе DVI, и на обоих
выходах использует самые современные линейные усилители

• может быть использован в любой системе, где необходима передача
сигналов одного DVI-источника на несколько мониторов, проекторов
или иных приемников сигнала DVI.

Модификация VM-2DVI-R — усилитель-распределитель 1:2 сигналов DVI
с перетактированием.

Этот прибор:

• работает с одноканальным интерфейсом DVI

• выполняет компенсацию потерь в кабелях и перетактирование сигнала
DVI

• эффективно восстанавливает и ретранслирует сигнал DVI

• компенсирует рассинхронизацию, что позволяет последовательно
включать несколько VM-2DVI-R без потерь качества сигнала

• не поддерживает систему защиты контента HDCP (High Definition
Content Protection)

Обратите внимание: на разъем DVI выведен только
цифровой сигнал (DVI-D).

Чтобы получить наилучшие результаты:

• используйте только высококачественные кабели. Это позволит защи­титься от помех, избежать потерь сигнала из-за плохого согласования,
и не допустить повышения уровня шума (что часто случается в плохих
кабелях);

• обеспечьте отсутствие помех от находящихся рядом электроприборов,
которые могут серьезно повлиять на качество сигнала

• устанавливайте VM-2DVI(-R) в сухом месте без чрезмерного солнеч-
ного света и пыли.

На рис. 1 показано расположение, а в табл. 1 описано назначение органов
управления и разъемов усилителя-распределителя VM-2DVI(-R).

Обзор

5

Рис. 1. Усилитель-распределитель 1:2 сигналов двухканального интерфейса

DVI VM-2DVI

Таблица 1. Органы управления и разъемы VM-2DVI

№ Орган управления или разъем Назначение

1 Разъем 12V DC

2 DVI-разъем OUTPUT 1

3 DVI-разъем OUTPUT 2

4 Светодиод ON Индикация подачи напряжения питания

5 DVI-разъем INPUT

Подключение источника питания (постоянное
напряжение 12 В)

Подключение приемника сигнала DVI 1 (одно­или двухканальный интерфейс)

Подключение приемника сигнала DVI 2 (одно­или двухканальный интерфейс)

Подключение источника сигнала DVI (одно- или
двухканальный интерфейс)

Обзор

KRAMER ELECTRONICS, LTD.6

Рис. 2. Усилитель-распределитель 1:2 сигналов двухканального интерфейса

DVI VM-2DVI-R

Таблица 2. Органы управления и разъемы VM-2DVI-R

№ Орган управления или разъем Назначение

1 12V DC

2 DVI-разъем OUTPUT 1 Подключение приемника сигнала DVI
3 DVI-разъем OUTPUT 2 Подключение приемника сигнала DVI
4 Красный светодиод ON Индикация подачи напряжения питания
5 Зеленый светодиод LIVE Индикация наличия входного сигнала
6 DVI-разъем INPUT Подключение источника сигнала DVI

Подключение источника питания
(постоянное напряжение 12 В)

Обзор

7

Подключение источника и приемников сигнала

4 ПОДКЛЮЧЕНИЕ ИСТОЧНИКА И

ПРИЕМНИКОВ СИГНАЛА

Подключение источника и приемников сигнала выполняется в следующей
последовательности:

1. Отключите питание усилителя-распределителя и всех подключаемых
к нему устройств.

2. Подключите источник сигнала DVI (например, компьютер), к разъему

INPUT

3. Подключите приемники сигнала (например, монитор и проектор)
к выходным разъемам OUTPUT. Если приемник только один, подклю­чите его к выходу OUTPUT 1.

4. Подключите выход источника питания к разъему питания, а источник
питания к электросети.

5. Включите питание всех подключенных к усилителю-распределителю
устройств.

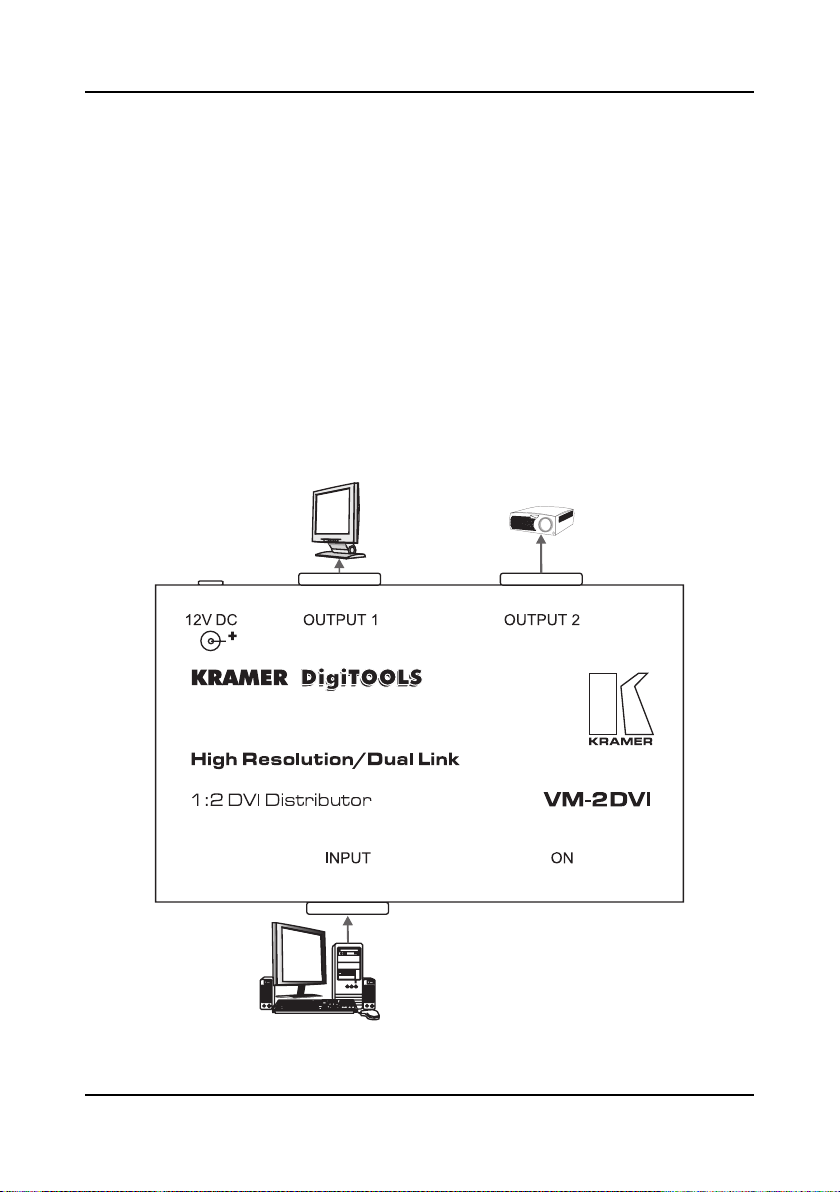

Рис.3. Подключение усилителя-распределителя DVI VM-2DVI(-R)

KRAMER ELECTRONICS, LTD.8

Технические характеристики

5 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

В таблице 3 представлены технические характеристики усилителя-распре­делителя VM-2DVI и VM-2DVI-R.

Таблица 3. Технические характеристики1 VM-2DVI

Вход

Выходы

Полоса пропускания
(–3 дБ)

Источник питания =12 В, 390 мА
Габаритные размеры 12 см х 7,5 см х 2,5 см (Ш, Г, В)
Масса Около 0,3 кг
Принадлежности Сетевой блок питания

Один вход сигнала DVI с размахом 1,2 В, 24-контактная розетка DVI-I
Molex, сигнал DDC с размахом 5 В (ТТЛ), только цифровой сигнал
(DVI-D)

Два выхода сигнала DVI с размахом 1,2 В, 24-контактная розетка DVI-I
Molex, сигнал DDC с размахом 5 В (ТТЛ), только цифровой сигнал
(DVI-D)

Более 3,3 ГГц (для VM-2DVI), более 1,65 ГГц (для VM-2DVI-R)

1

Технические характеристики могут быть изменены без уведомления.

9

KRAMER ELECTRONICS, LTD.

Ограниченная гарантия

Kramer Electronics (далее — Kramer) гарантирует качество изготовления данного изделия и
отсутствие дефектов в использованных материалах на оговорённых далее условиях.

Срок гарантии

Гарантия распространяется на детали и качество изготовления в течение трех лет со дня
первичной покупки изделия.

Кто обеспечивается гарантией

Гарантией обеспечивается только первичный покупатель изделия.

На что гарантия распространяется, а на что — нет

Исключая перечисленные ниже пункты, гарантия покрывает случаи дефектности материалов
или некачественного изготовления данного изделия. Гарантия не распространяется на:

1. Любые изделия, не распространяемые Kramer или приобретённые не у авторизованного

дилера Kramer. Если Вы не уверены, является ли торгующая организация уполномоченным
представителем Kramer, свяжитесь, пожалуйста, с одним из наших агентов, перечисленных
в списке на web-сайте www.kramerelectronics.com.

2. Любые изделия, серийный номер на которых испорчен, изменён или удалён.

3. Повреждения, износ или неработоспособность, являющиеся следствием:

i) Аварии, применения не по назначению, неправильного обращения, небрежного

обращения, пожара, наводнения, молнии или иных природных явлений.

ii) Изменения конструкции или невыполнения требований инструкции, прилагаемой к

изделию.

iii) Ремонта или попытки ремонта кем-либо, кроме уполномоченных представителей

Kramer.

iv) Любой транспортировки изделия (претензии следует предъявлять службе

доставки).
v) Перемещения или установки изделия.
vi) Любого иного случая, не относящегося к дефектам изделия.
vii) Неправильного использования упаковки, корпуса изделия, применения кабелей и

дополнительных принадлежностей совместно с изделием.

Что мы оплачиваем и что не оплачиваем

Мы оплачиваем работы и материалы, затрачиваемые на изделие, покрываемое гарантией.
Не оплачиваются:

1. Расходы, сопутствующие перемещению или установке изделия.

2. Стоимость первоначального технического обслуживания (настройки), включая регулировки,
осуществляемые пользователем или программирование. Данная стоимость определяется
дилером Kramer, у которого было приобретено оборудование.

3. Затраты на перевозку.

Как получить гарантийное обслуживание

1. Чтобы получить обслуживание изделия, Вы должны доставить устройство (или отправить
его, транспортные расходы оплачены) в любой сервисный центр Kramer.

2. При необходимости гарантийного обслуживания следует представить помеченный датой
покупки товарный чек (или копию) и приложить его к изделию при отправке. Также,
пожалуйста, вышлите любой почтой сведения о Вашем имени, названии организации,
адресе и описание проблемы.

3. Координаты ближайшего уполномоченного сервисного центра Kramer можно узнать у
авторизованного дилера.

Ограничение подразумеваемых гарантий

Все подразумеваемые гарантийные обязательства, включая гарантии торговой ценности и
соответствия для применения в определённой области, ограничиваются продолжительностью
действия данной гарантии.

Исключение повреждений

Обязательства Kramer по отношению к любым дефектным изделиям ограничиваются ремонтом
или заменой изделия, по нашему усмотрению. Kramer не несет ответственность за:

1. Повреждения иного имущества, вызванные дефектами данного изделия, ущерб, полученный
вследствие неудобства изделия в работе, ущерб при невозможности использования изделия,
потери времени, коммерческие потери; или

2. Любой другой ущерб, случайный, преднамеренный или иного рода. В некоторых странах
могут не действовать ограничения на срок действия подразумеваемой гарантии и/или не
допускается исключать или ограничивать гарантию при возникновении случайного или
преднамеренного ущерба; таким образом, вышеприведенные ограничения и исключения
могут на Вас не распространяться.

Данная гарантия предоставляет вам особые законные права, и Вы также можете воспользо­ваться другими правами, состав которых зависит от места Вашего проживания.

Примечание: Все изделия, возвращаемые Kramer для обслуживания, должны получить пер­воначальное подтверждение, каковое может быть получено у Вашего дилера.

Данное оборудование прошло проверку на соответствие требованиям:
ЕН-50081: «Электромагнитная совместимость (ЕМС); основной стандарт по излучениям.

ЕН-50082: «Электромагнитная совместимость (ЕМС); основной стандарт по защите.

CFR-47 Правила и инструкции FCC: Часть 15 – «Радиочастотные устройства: Подраздел

Часть 1: Жилые, коммерческие условия и лёгкая промышленность».

Часть 1: Жилые, коммерческие условия и лёгкая промышленность».

В — Непредумышленное излучение».

Осторожно!

• Обслуживание аппаратуры может производить только уполномоченный Kramer технический
персонал. Любой пользователь, вносящий изменения или дополнения в конструкцию
устройства без ведома изготовителя, теряет разрешение на использование данного
оборудования.

• Пользуйтесь источником питания постоянного тока, входящим в комплект поставки.

• Применяйте, пожалуйста, рекомендованные типы соединительных кабелей для подключения
устройства к другому оборудованию.

Перечень организаций, осуществляющих продажу нашей продукции, приведён на

нашем web-сайте www.kramerelectronics.com или www.kramer.ru.

С данных сайтов можно также отправить письмо в правление компании.

Мы рады Вашим вопросам, замечаниям и отзывам.

Kramer Electronics, Ltd.

3 Am VeOlamo Street. Jerusalem 95463, Israel Tel: [phone]

Fax: [phone], E-mail: [e-mail], [e-mail]
