Page 1
Kramer Electronics, Ltd.
РУКОВОДСТВО ПО
ЭКСПЛУАТАЦИИ
Усилитель-распределитель компонентного
видеосигнала 1:10
Модель:
VM-100CB
Page 2
KRAMER ELECTRONICS, LTD.
Page 3
Содержание
СОДЕРЖАНИЕ
1 ВВЕДЕНИЕ ....................................................................................... 4
2 НАЧАЛО РАБОТЫ ............................................................................ 4
3 ОБЗОР ............................................................................................. 4
4 УСИЛИТЕЛЬ-РАСПРЕДЕЛИТЕЛЬ VM-100CB ....................................... 5
5 ПОДКЛЮЧЕНИЕ УСИЛИТЕЛЯ РАСПРЕДЕЛИТЕЛЯ VM-100CB .............. 7
5.1 Подключение одного прибора VM-100CB .......................................... 7
5.2 Подключение нескольких приборов VM-100CB ................................. 8
6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .................................................. 10
3
Page 4
1 ВВЕДЕНИЕ
Вас приветствует компания Kramer Electronics. Основанная в 1981 году,
она предлагает профессионалам в области видео, звука и презентаций
решения для огромного числа проблем, с которыми им приходится сталкиваться в повседневной работе — решения, найденные в результате творческого поиска, уникальные, но при этом доступные по цене. У качества
нет пределов, и за последние годы большая часть изделий компании была
переработана и усовершенствована. Более 500 различных моделей представлены в восьми группах
1
, которые четко разделены по функциям.
Поздравляем Вас с покупкой VM-100CB , усилителя-распределителя компонентного видеосигнала 1:10, который предназначен для следующих
типовых приложений:
распределение компонентного видеосигнала.•
студии тиражирования, где он обеспечивает качественное дублирова-•
ние без искажений
В комплект поставки входят:
VM-100CB• , усилитель-распределитель компонентного видеосигнала
1:10
шнур электропитания•
настоящее руководство по эксплуатации•
2
.
2 НАЧАЛО РАБОТЫ
Рекомендуем Вам:
тщательно распаковать оборудование, сохранить оригинальную коробку •
и упаковочные материалы для возможных перевозок в будущем
ознакомиться с содержимым данного руководства•
использовать высококачественные кабели Kramer•
3
.
Введение
3 ОБЗОР
VM-100CB — высококачественный усилитель-распределитель компонентного видеосигнала 1:10, совместимый с HDTV. Видеосигнал подается на
один вход и распределяется на десять идентичных выходов с разъемами
BNC. Для подключения локального монитора или другого приемника компонентного видеосигнала, а также для построения систем с большим коли-
1
1:Усилители-распределители; 2: Видео и аудио коммутаторы, матричные коммутаторы и контроллеры;
3: Видео, аудио, VGA/XGA процессоры; 4: Интерфейсы и процессоры синхронизации; 5: Интерфейсы
на основе витой пары; 6: Принадлежности и переходники для стоечного монтажа; 7: Преобразователи
развертки и масштабаторы; 8: Кабели и разъемы
2
Самые последние версии руководств по эксплуатации к приборам Kramer можно найти на веб-сайте
компании http://www.kramerelectronics.com
3
Полный перечень кабелей находится на веб-сайте http://www.kramerelectronics.com
KRAMER ELECTRONICS, LTD.4
Page 5
Усилитель-распределитель VM-100CB
чеством выходов предусмотрены проходные разъемы каскадирования1.
Рекомендации по достижению наилучших результатов:
использовать для соединения только высококачественные соедини-•
тельные кабели, чтобы устранить помехи, ухудшение качества сигнала
из-за несогласованности и снизить уровень шумов (часто связанных с
кабелями низкого качества).
следует избегать помех от расположенных рядом электрических при-•
боров, которые могут серьезно повлиять на качество сигнала, устанавливать усилитель-распределитель VM-100CB нужно в местах с невысокой влажностью, беречь от попадания солнечного света и пыли.
4 УСИЛИТЕЛЬ-РАСПРЕДЕЛИТЕЛЬ
VM-100CB
Расположение и назначение органов управления и разъемов VM-100CB
показано на рис. 1 и описано в табл. 1 и табл. 2:

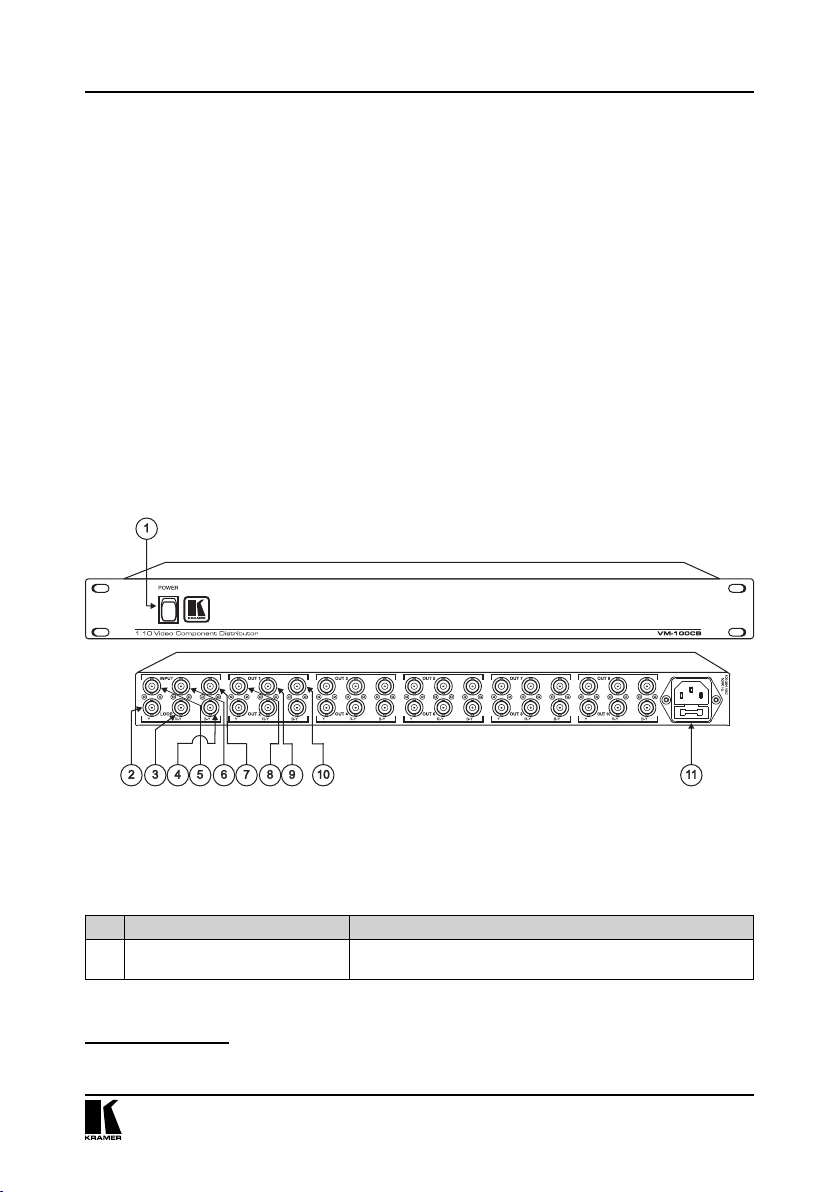

Рис. 1. Органы управления и разъемы усилителя-распределителя
компонентного видеосигнала VM-100CB
Таблица 1. Органы управления на передней панели VM-100CB
№ Элемент Назначение
1 Выключатель питания (POWER)
1
Например, вы можете подключить два прибора VM-100CB для создания системы распределения
1:20 (см. раздел 5.2)
Клавиша с подсветкой для включения и выключения прибора
5
Page 6
Органы управления и разъемы
Таблица 2. Органы управления на задней панели VM-100CB
№ Элемент Назначение
2
3 BNC-разъем R-Y
Группа LOOP
4 BNC-разъем B-Y
5
Группа INPUT
7 BNC-разъем B-Y
8
Группа OUT
9 BNC-разъем R-Y
10 BNC-разъем B-Y
Разъем питания с плавким предо11
хранителем
BNC-разъем Y
BNC-разъем Y
BNC-разъем Y
Проходные разъемы для каскадирования входов (при
необходимости)
Подключение источника компонентного видеосигнала6 BNC-разъем R-Y
Подключение к получателям компонентного видеосигнала (от 1 до 10)
Разъем для подключения прибора к сети переменного
тока
На рис. 2 показаны, а в таблице 3 описаны переключатели и регуляторы на
нижней панели VM-100CB:

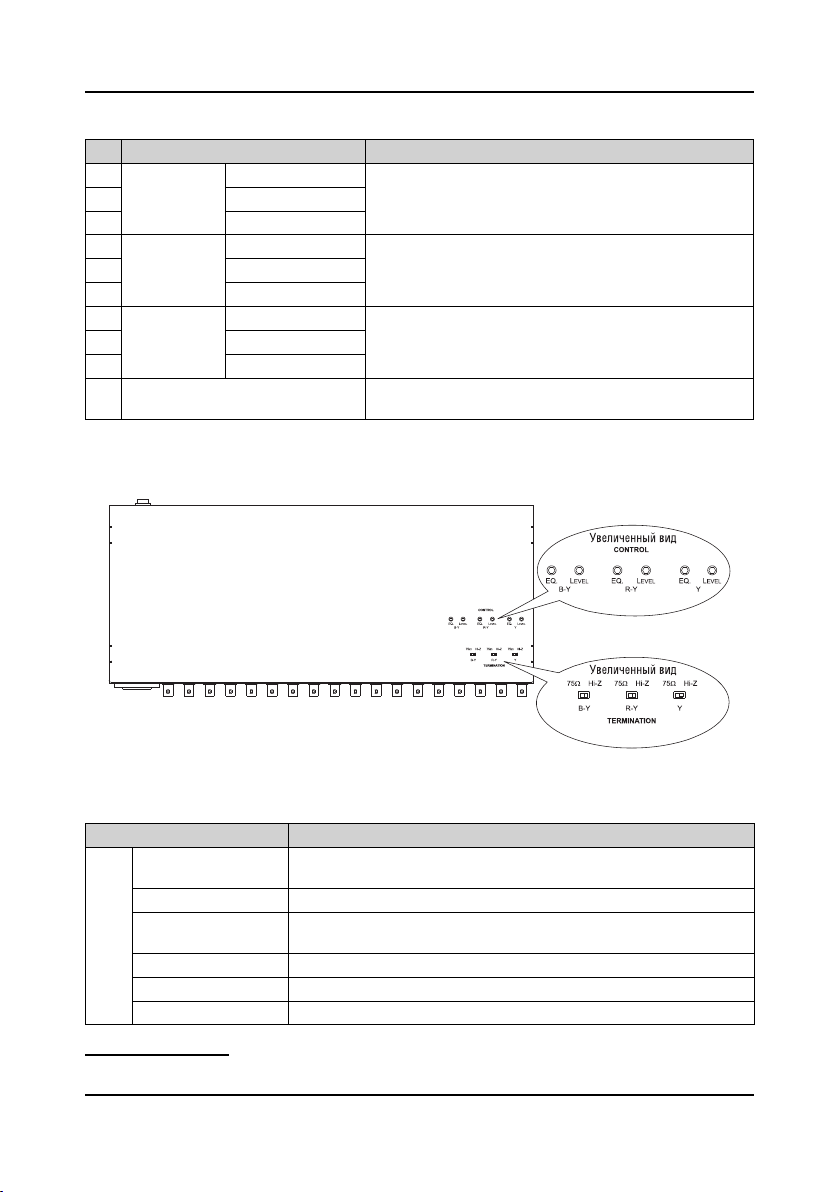

Рис. 2. Регуляторы на нижней стороне VM-100CB
Таблица 3. Регуляторы на нижней стороне VM-100CB
Элемент Назначение
Регулятор B-Y EQ.
Регулятор B-Y LEVEL Регулировка уровня выходного сигнала B-Y
Регулятор R-Y EQ.
CONTROL
Регулятор R-Y LEVEL Регулировка уровня выходного сигнала R-Y
Регулятор Y EQ. Регулировка величины компенсации АЧХ кабеля для сигнала Y (EQ.)
Регулятор Y LEVEL Регулировка уровня выходного сигнала Y
1
Вставьте отвертку в отверстие и осторожно вращайте для настройки уровня сигнала или компенсации АЧХ
Регулировка
(EQ.)
Регулировка величины компенсации АЧХ кабеля для сигнала R-Y
(EQ.)
1
величины компенсации АЧХ кабеля для сигнала B-Y
KRAMER ELECTRONICS, LTD.6
Page 7
Подключение усилителя распределителя VM-100CB
Элемент Назначение
Переключатель B-Y
Переключатель R-Y
TERMINATION
Переключатель Y
В левом положении выбирается согласование 75 Ом; в правом —
1
Hi-Z
В левом положении выбирается согласование 75 Ом; в правом —
Hi-Z
В левом положении выбирается согласование 75 Ом; в правом —
Hi-Z
5 ПОДКЛЮЧЕНИЕ УСИЛИТЕЛЯ
РАСПРЕДЕЛИТЕЛЯ VM-100CB
В данном разделе описывается процедура подключения VM-100CB. В частности, чтобы подключить:
один прибор (усилитель-распределитель компонентного видеосигнала •
1:10), см. раздел 5.1.
несколько приборов, см. раздел 5.2.•
5.1 Подключение одного прибора VM-100CB
Чтобы подключить один прибор VM-100CB (усилитель-распределитель
компонентного видеосигнала 1:10), действуйте в следующем порядке2:
1. Подключить источник компонентного видеосигнала (например, спутниковый приемник HDTV сигнала) к входным BNC-разъемам.
2. Подключить до 10 получателей компонентного видеосигнала к 10 комплектам выходных разъемов3.
3. Оставить BNC-разъемы LOOP неподключенными и установить три переключателя TERMINATION на нижней панели: B-Y, R-Y и Y в положение
75 Ом (для согласования; переместить влево).
Примечание: если требуется каскадирование на входе, например, для подключения локального монитора, подключите его к входным BNC-разъемам
LOOP и установите все три переключателя Termination на нижней панели:
B-Y, R-Y и Y в положение HI-Z (для включения каскадирования; переместить вправо).
4. Подключить шнур электропитания4 (не показан на рис. 3).
1
Для каскадирования установите Hi-Z
2
Перед подключением к усилителю-распределителю VM-100CB нужно выключить все устройства. После
подключения сначала следует подать питание на VM-100CB, а затем включить остальные приборы
3
Если нужны не все 10 выходов, подключите только используемые выходы на VM-100CB, остальные
выходы остаются неподключенными
4
Рекомендуется применять шнур электропитания только из комплекта поставки
7
Page 8
Подключение усилителя распределителя VM-100CB
)
)
(Источник — спутниковый
приемник HDTV сигнала)
Плазменный монитор
(получатель 1 компонентного
видеосигнала
BETACAM магнитофон
(получатель 10 компонентного
видеосигнала

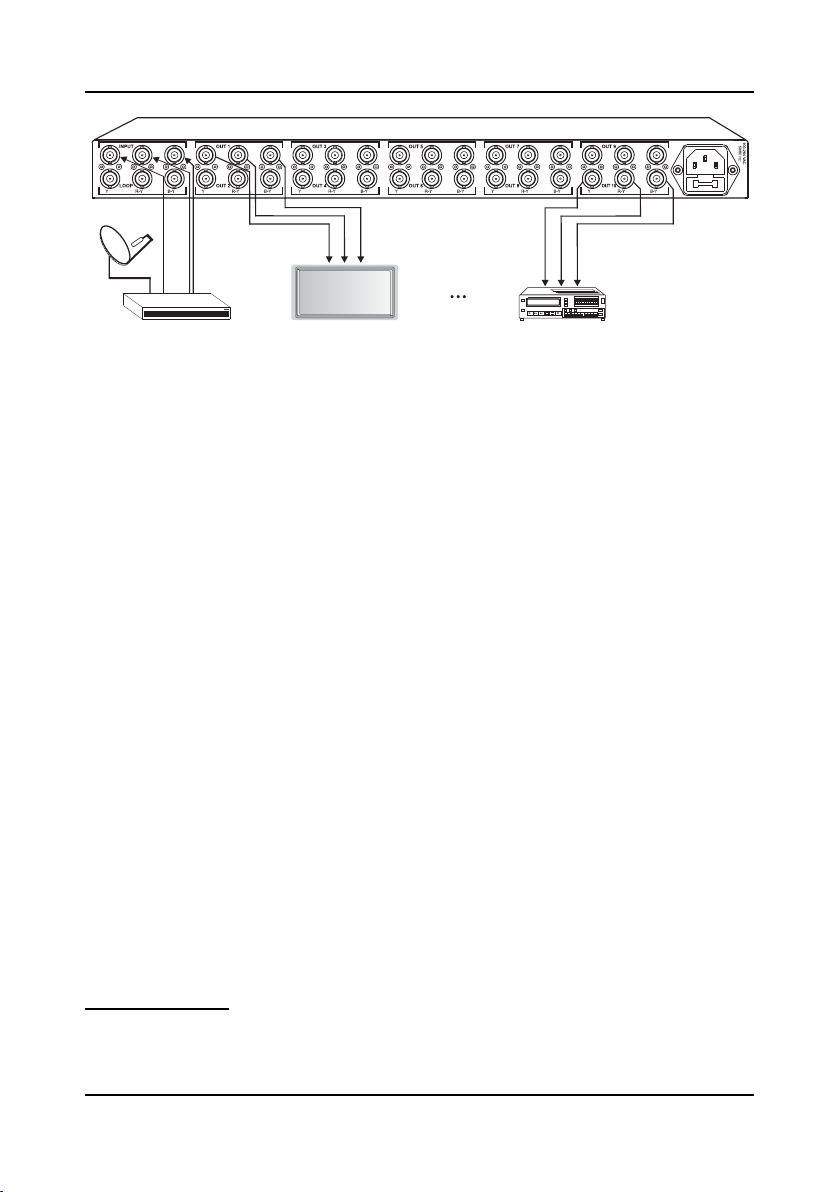

Рис. 3. Подключение прибора VM-100CB
5.2 Подключение нескольких приборов VM-100CB
Вы можете подключить несколько приборов VM-100CB, чтобы создать
большую систему распределения компонентного видеосигнала. Например, на рис. 4 показано подключение двух приборов VM-100CB для создания системы распределения 1:20.
Чтобы подключить несколько приборов VM-100CB, действуйте в следующем порядке1:
1. Подключить источник компонентного видеосигнала (например, магнитофон Betacam) к BNC-разъемам INPUT на первом приборе VM-
100CB.
2. Соединить BNC-разъемы LOOP первого прибора VM-100CB с BNCразъемами INPUT на втором приборе VM-100CB.
3. Установить все три переключателя TERMINATION на нижней панели:
B-Y, R-Y и Y в положение HI-Z (для включения каскадирования; переместить вправо) на первом приборе VM-100CB, и установить все три
переключателя TERMINATION на нижней панели: B-Y, R-Y и Y в положение 75 Ом (для согласования; переместить влево) на втором приборе VM-100CB.
4. Подключить выходы компонентного видеосигнала следующим образом2:
На первом приборе • VM-100CB подключить получателей компонентного видеосигнала с 1 по 10.
На втором приборе • VM-100CB подключить получателей компонентного видеосигнала с 11 по 20.
1
Перед подключением к усилителю-распределителю VM-100CB нужно выключить все устройства. После
подключения подать сначала питание на VM-100CB, а затем включить остальные приборы
2
Когда нужны не все выходы, подключите только нужные, остальные выходы остаются неподклю-
ченными
KRAMER ELECTRONICS, LTD.8
Page 9
Подключение усилителя распределителя VM-100CB
5. Подключить оба шнура электропитания1 (не показаны на рис. 4).
Первый прибор
Источник
компонентного
видеосигнала
Получатель
1 компонентного
видеосигнала
Второй прибор
Получатель
10 компонентного
видеосигнала
Получатель
11 компонентного
видеосигнала

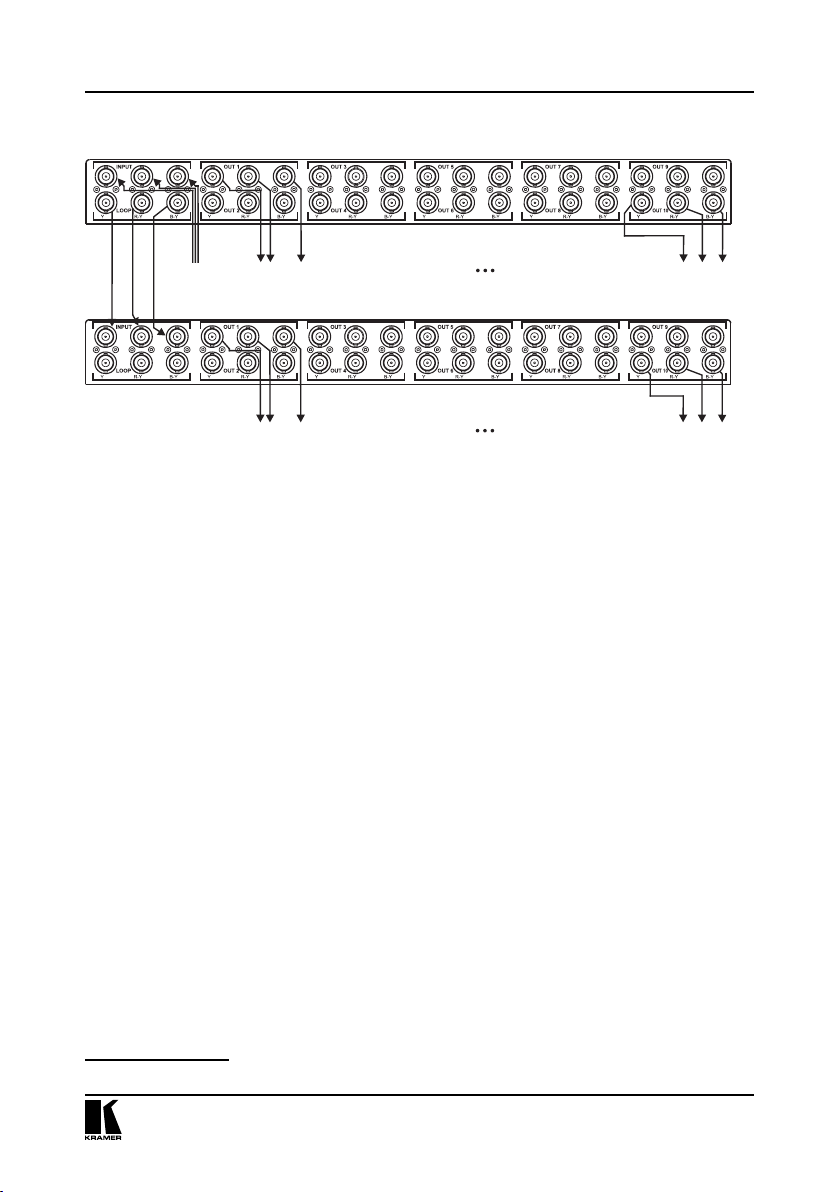

Рис. 4. Подключение нескольких приборов VM-100CB
Получатель
20 компонентного
видеосигнала
1
Рекомендуется применять шнур электропитания только из комплекта поставки
9
Page 10
Технические характеристики
6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Табл. 4 содержит технические характеристики:
Таблица 4. Технические характеристики1 усилителя-распределителя VM-100CB
Входы
Выходы
Максимальный размах выходного сигнала
Полоса пропускания (–3 дБ) 450 МГц
Дифференциальное усиление 0,03%
Дифференциальная фаза 0,03°
К-фактор <0,05%
Отношение сигнал/шум 74 дБ
Перекрестная помеха –56 дБ на частоте 5 МГц
Управление
Связь По постоянному току
Источник питания ~100-264 В, 50/60 Гц; 48 мА
Габаритные размеры 47,5 см х 17,8 см х 4,5 см (1U) (Ш, Г, В); монтаж в стойку
Масса Около 2,7 кг
Принадлежности Шнур электропитания
1 набор BNC-разъемов для компонентного видеосигнала (Y, Pb/
Cb, Pr/Cr)
10 наборов BNC-разъемов для компонентного видеосигнала (Y,
Pb/Cb, Pr/Cr)
2,2 В
Уровень: от –1 дБ до +6,4 дБ;
Компенсация АЧХ: от 0 дБ до +7 дБ
1
Технические характеристики могут быть изменены без уведомления.
KRAMER ELECTRONICS, LTD.10
Page 11
Ограниченная гарантия
Kramer Electronics (далее — Kramer) гарантирует качество изготовления данного изделия и
отсутствие дефектов в использованных материалах на оговорённых далее условиях.
Срок гарантии
Гарантия распространяется на детали и качество изготовления в течение семи лет со дня
первичной покупки изделия.
Кто обеспечивается гарантией
Гарантией обеспечивается только первичный покупатель изделия.
На что гарантия распространяется, а на что — нет
Исключая перечисленные ниже пункты, гарантия покрывает случаи дефектности материалов
или некачественного изготовления данного изделия. Гарантия не распространяется на:
1. Любые изделия, не распространяемые Kramer или приобретённые не у авторизованного
дилера Kramer. Если Вы не уверены, является ли торгующая организация уполномоченным
представителем Kramer, свяжитесь, пожалуйста, с одним из наших агентов, перечисленных
в списке на web-сайте www.kramerelectronics.com.
2. Любые изделия, серийный номер на которых испорчен, изменён или удалён.
3. Повреждения, износ или неработоспособность, являющиеся следствием:
i) Аварии, применения не по назначению, неправильного обращения, небрежного
обращения, пожара, наводнения, молнии или иных природных явлений.
ii) Изменения конструкции или невыполнения требований инструкции, прилагаемой к
изделию.
iii) Ремонта или попытки ремонта кем-либо, кроме уполномоченных представителей
Kramer.
iv) Любой транспортировки изделия (претензии следует предъявлять службе
доставки).
v) Перемещения или установки изделия.
vi) Любого иного случая, не относящегося к дефектам изделия.
vii) Неправильного использования упаковки, корпуса изделия, применения кабелей и
дополнительных принадлежностей совместно с изделием.
Что мы оплачиваем и что не оплачиваем
Мы оплачиваем работы и материалы, затрачиваемые на изделие, покрываемое гарантией.
Не оплачиваются:
1. Расходы, сопутствующие перемещению или установке изделия.
2. Стоимость первоначального технического обслуживания (настройки), включая регулировки,
осуществляемые пользователем или программирование. Данная стоимость определяется
дилером Kramer, у которого было приобретено оборудование.
3. Затраты на перевозку.
Как получить гарантийное обслуживание
1. Чтобы получить обслуживание изделия, Вы должны доставить устройство (или отправить
его, транспортные расходы оплачены) в любой сервисный центр Kramer.
2. При необходимости гарантийного обслуживания следует представить помеченный датой
покупки товарный чек (или копию) и приложить его к изделию при отправке. Также,
пожалуйста, вышлите любой почтой сведения о Вашем имени, названии организации,
адресе и описание проблемы.
3. Координаты ближайшего уполномоченного сервисного центра Kramer можно узнать у
авторизованного дилера.
Page 12
Ограничение подразумеваемых гарантий
Все подразумеваемые гарантийные обязательства, включая гарантии торговой ценности и
соответствия для применения в определённой области, ограничиваются продолжительностью
действия данной гарантии.
Исключение повреждений
Обязательства Kramer по отношению к любым дефектным изделиям ограничиваются ремонтом
или заменой изделия, по нашему усмотрению. Kramer не несет ответственность за:
1. Повреждения иного имущества, вызванные дефектами данного изделия, ущерб, полученный
вследствие неудобства изделия в работе, ущерб при невозможности использования изделия,
потери времени, коммерческие потери; или
2. Любой другой ущерб, случайный, преднамеренный или иного рода. В некоторых странах
могут не действовать ограничения на срок действия подразумеваемой гарантии и/или не
допускается исключать или ограничивать гарантию при возникновении случайного или
преднамеренного ущерба; таким образом, вышеприведенные ограничения и исключения
могут на Вас не распространяться.
Данная гарантия предоставляет вам особые законные права, и Вы также можете воспользоваться другими правами, состав которых зависит от места Вашего проживания.
Примечание: Все изделия, возвращаемые Kramer для обслуживания, должны получить первоначальное подтверждение, каковое может быть получено у Вашего дилера.
Данное оборудование прошло проверку на соответствие требованиям:
ЕН-50081: «Электромагнитная совместимость (ЕМС); основной стандарт по излучениям.
ЕН-50082: «Электромагнитная совместимость (ЕМС); основной стандарт по защите.
CFR-47 Правила и инструкции FCC: Часть 15 – «Радиочастотные устройства: Подраздел
Часть 1: Жилые, коммерческие условия и лёгкая промышленность».
Часть 1: Жилые, коммерческие условия и лёгкая промышленность».
В — Непредумышленное излучение».
Осторожно!
• Обслуживание аппаратуры может производить только уполномоченный Kramer технический
персонал. Любой пользователь, вносящий изменения или дополнения в конструкцию
устройства без ведома изготовителя, теряет разрешение на использование данного
оборудования.
• Пользуйтесь источником питания постоянного тока, входящим в комплект поставки.
• Применяйте, пожалуйста, рекомендованные типы соединительных кабелей для подключения
устройства к другому оборудованию.
Перечень организаций, осуществляющих продажу нашей продукции, приведён на
нашем web-сайте www.kramerelectronics.com или www.kramer.ru.
С данных сайтов можно также отправить письмо в правление компании.
Мы рады Вашим вопросам, замечаниям и отзывам.
Kramer Electronics, Ltd.
3 Am VeOlamo Street. Jerusalem 95463, Israel Tel: (+972-2)-654-4000
Fax: (+972-2)-653-5369, E-mail: [email protected], [email protected]
Loading...
