Kramer Electronics, Ltd.
РУКОВОДСТВО ПО
ЭКСПЛУАТАЦИИ
Линейный передатчик UXGA/звукового
сигнала/RS-232 /
усилитель-распределитель
Модель:
TP-210A
Page 2
Содержание
СОДЕРЖАНИЕ
1 ВВЕДЕНИЕ ....................................................................................... 3
2 НАЧАЛО РАБОТЫ ............................................................................ 3
2.1 Быстрый запуск ............................................................................... 3
3 ОБЗОР ............................................................................................. 5
3.1 Линейный передатчик UXGA / звукового сигнала / RS-232 /
усилитель-распределитель TP-210A .................................................. 5
3.2 О режиме Power Connect™ .............................................................. 6
3.3 Кабель типа «экранированная витая пара» (STP) /
«неэкранированная витая пара» (UTP) ............................................. 6
3.4 Рекомендации для достижения наилучших результатов ..................... 7
4 ЛИНЕЙНЫЙ ПЕРЕДАТЧИК UXGA / ЗВУКОВОГО СИГНАЛА / RS-232 /
УСИЛИТЕЛЬ-РАСПРЕДЕЛИТЕЛЬTP-210A ........................................... 8
4.1.1 Нижняя панель линейного передатчика UXGA/звукового сигнала/
RS-232 / усилителя-распределителя TP-210A .................................. 10
5 МОНТАЖ В СТОЙКУ ........................................................................12
6 ПОДСОЕДИНЕНИЕ TP-210A .............................................................13
6.1 Разделка разъемов CAT5 типа RJ-45 .............................................. 16
6.2 Распайка разъема RS-232 .............................................................. 16
6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ...................................................17
Ограниченная гарантия .............................................................................. 19
KRAMER ELECTRONICS, LTD.2
Page 3
Введение
1 ВВЕДЕНИЕ
Вас приветствует компания Kramer Electronics. Основанная в 1981 году, она
предлагает профессионалам в области видео, звука и презентаций решения
для огромного числа проблем, с которыми им приходится сталкиваться
в повседневной работе — решения, созданные в творческом поиске,
уникальные, но при этом доступные по цене. У качества нет пределов, и
за последние годы большая часть изделий компании была переработана
и усовершенствована. Более 1000 различных моделей представлены в
одиннадцати группах
1
, которые четко разделены по функциям.
Поздравляем Вас с приобретением линейного передатчика UXGA/звукового
сигнала/RS-232 / усилителя-распределителя модели Kramer TP-210A. Этот
прибор предназначен для следующих типовых приложений:
• Системы презентаций и мультимедийные системы
• Распределение графики на протяженные расстояния — для школ,
лечебных учреждений, охраны и складов
В комплект поставки входят:
• Линейный передатчик UXGA/звукового сигнала/RS-232/усилительраспределитель TP-210A
• Сетевой шнур
• Настоящее руководство пользователя
2 НАЧАЛО РАБОТЫ
Рекомендуем Вам:
• Тщательно распаковать оборудование и сохранить оригинальную
коробку и упаковочные материалы для возможных перевозок в
будущем;
• Ознакомиться с содержимым данного Руководства по эксплуатации.
• Воспользоваться высококачественными кабелями Kramer.
2.1 Быстрый запуск
В таблице алгоритма быстрого запуска отражены основные этапы
настройки и эксплуатации.
1
Группа 1: Усилители-распределители; Группа 2: Видео и аудио коммутаторы, матричные коммутаторы
и контроллеры; Группа 3: Видео, аудио, VGA/XGA процессоры; Группа 4: Интерфейсы и процессоры
синхронизации; Группа 5: Интерфейсы на основе витой пары; Группа 6: Принадлежности и переходники
для стоечного монтажа; Группа 7: Преобразователи развертки и масштабаторы; Группа 8: Кабели и
разъемы; Группа 9: Коммуникации между помещениями; Группа 10: Принадлежности и адаптеры для
стоек; Группа 11: Продукция Sierra
3
Page 4
Начало работы
Шаг 1. Установка устройства – см. раздел 5.
Вмонтируйте устройство в стойку или установите
на 4 резиновые ножки,
расположенные на его
нижней панели.
Шаг 2. Подключение входов и выходов – см. раздел 6.
Дистанция до
100 м; кабель
STP
Дисплей
Компьютерная графика /
Звуковой сигнал /
Управление RS-232
Соедините источник компьютерного
графического сигнала с входом UXGA,
источник звукового сигнала — к входу
звукового сигнала, а RS-232 — к порту Rx, G.
На TP-124
На TP-124
Плазменный
дисплей
Подсоедините выходы UXGA 1 звукового и видеосигнала, а также порт RS-232 (при необходимости)
Подсоедините выходы UXGA 2 звукового и видеосигнала, а также порт RS-232 (при необходимости)
Подсоедините до 10 приемников TP-124 посредством кабеля CAT 5
Шаг 3: Установите переключатели нижней панели – см. раздел 6.
Шаг 3: Установите переключатели нижней панели – см. раздел 6.
Установите переключатели
полярности Hs и Vs
Шаг 4: Включите электропитание.
На AV
ресивер
KRAMER ELECTRONICS, LTD.4
Page 5
Обзор
3 ОБЗОР
В настоящем разделе сведены вместе сведения о:
• линейном передатчике UXGA/звукового сигнала/RS-232/усилителе-
распределителе TP-210A (см. раздел 3.1)
• режиме Power Connect (см. раздел 3.2)
• использовании экранированной/неэкранированной проводки типа
«витая пара» (см. раздел 3.3);
• рекомендации для достижения наилучших результатов (см. раздел
3.4)
3.1 Линейный передатчик UXGA/звукового сигнала/RS-232 /
усилитель-распределитель TP-210A
Линейный передатчик UXGA/звукового сигнала/RS-232/усилительраспределитель TP-210A принимает компьютерный графический
видеосигнал (включая телевизионный высокой четкости — HDTV),
звуковой сигнал (на выбор — аналоговый или цифровой (S/PDIF)) и
сигнал RS-232. Кроме того, одновременно TP-210A распределяет сигнал
на два выхода UXGA, два аналоговых звуковых выхода или два цифровых
звуковых выхода и два выхода RS-232.
TP-210A функционирует как центр электропитания, который способен
распределять электропитание на подсоединенные приемники (см. раздел
3.2).
В частности, TP-210A:
• Имеет разрешающую способность UXGA-WUXGA, до 1920х1200
• Оснащен одним входом UXGA и двумя выходами компьютерной
графики на 15-контактных разъемах для передачи видеосигнала HD
• Совместимость с HDTV до 1080р, 60 Гц
• Оснащен одним входом цифрового звукового сигнала и двумя
выходами (S-PDIF) на разъемах типа RCA, а также одним входом
аналогового звукового сигнала и двумя выходами на разъемах типа
3,5-мм мини-гнездо
• Имеет диапазон передачи до 100 м с использованием кабелей типа
STP
• Способен переключать полярность декодирования сигналов строчной
и кадровой синхронизации для видеосигнала (UXGA)
TP-210A размещается в корпусе, допускающем монтаж в 19-дюймовую
стойку 1U, с «ушками» для стойки в комплекте поставки, и принимает
электропитание 100 … 230 В переменного тока от универсального
импульсного блока питания.
5
Page 6
Обзор
3.2 О режиме Power Connect™
Режим Power Connect TP-210A позволяет подавать электропитание на
приемник(и) при подсоединении к источнику питания только TP-210A.
Функциональность Power Connect™ сохраняется до тех пор, пока кабель
способен передавать электропитание. На расстояниях до 50 м можно
пользоваться стандартным кабелем CAT 5, на больших расстояниях
следует пользоваться кабелем большего сечения. На таких расстояниях
кабель CAT 5 по-прежнему способен передавать звуковые и видеосигналы,
однако не может передавать электропитание.
При длине кабеля CAT 5 более 50 м следует подсоединить одновременно к
передатчику и приемнику отдельные блоки питания.
С каждого из выходов TP-210A может подаваться до 500 мА/12 В, но не
более чем 2,5 А в общей сложности для всех выходов. Так, если 10 выходов
CAT5 подключаются одновременно, общая мощность составляет 2,5 А
(250 мА на каждый приемник), которых достаточно для всех приемников
Kramer TOOL. Подсоединение более мощного приемника (например,
линейный приемник UXGA / усилитель-распределитель Kramer TP-310A)
потребует отдельного источника электропитания.
3.3 Кабель типа «экранированная витая пара» (STP) /
«неэкранированная витая пара» (UTP)
Решение о применении кабеля с экранированной витой парой (STP) или
кабеля с неэкранированной витой парой (UTP) зависит от природы области
применения.
В условиях высоких помех рекомендуется кабель с экранированной витой
парой (STP). Однако экран кабеля создает емкость, которая сокращает
частотный диапазон устройства. На расстояниях 50 м или менее кабель с
экранированной витой парой (STP) является предпочтительным, поскольку
он обеспечивает защиту от помех без какой-либо заметной деградации.
В условиях, в которых либо: 1) источник сигнала и передатчик или
приемник и целевой монитор не соединены с общим заземлением, либо
2) зона размещения источника сигнала (сооружение) и зона назначения не
соединены с общим заземлением, кабель STP является предпочтительным.
Для областей применения с большими расстояниями предпочтительным
является кабель с неэкранированной витой парой (UTP). Однако кабель
с неэкранированной витой парой (UTP) следует проложить как можно
дальше от источников электромагнитных излучений, например, силовых
кабелей и моторов.
Рекомендуется воспользоваться кабелем с экранированной витой парой
(STP) Kramer BC-SXTP, свободным от сдвига видеокомпонент по фазе.
KRAMER ELECTRONICS, LTD.6
Page 7
Обзор
3.4 Рекомендации для достижения наилучших результатов
Для достижения наилучших результатов:
• Пользуйтесь только высококачественными соединительными
кабелями, избегая таким образом помех, потерь качества сигнала
из-за плохого согласования и повышенных уровней шумов (что часто
связано с низкокачественными кабелями).
• Избегайте помех от расположенного поблизости электрооборудования,
которое может негативно сказаться на качестве сигнала.
• Располагайте TP-210A как можно дальше от мест с повышенной
влажностью, запыленностью или от прямого солнечного света.
7
Page 8
Линейный передатчик UXGA/звукового сигнала/RS-232 / усилитель-распределитель TP-210A
4 ЛИНЕЙНЫЙ ПЕРЕДАТЧИК UXGA/
ЗВУКОВОГО СИГНАЛА/RS-232/
УСИЛИТЕЛЬ-РАСПРЕДЕЛИТЕЛЬ
TP-210A
На рис. 1 и в таблице 1 дано определение органов управления и контроля
TP-210A.
KRAMER ELECTRONICS, LTD.8
Page 9
Линейный передатчик UXGA/звукового сигнала/RS-232 / усилитель-распределитель TP-210A
органы управления и контроля
Рис. 1. Линейный передатчик UXGA/звукового сигнала/RS-232 / усилитель-распределитель TP-210A —
9
Page 10
Линейный передатчик UXGA/звукового сигнала/RS-232 / усилитель-распределитель TP-210A
Таблица 1. Органы управления и контроля линейного передатчика UXGA/звукового
сигнала/ RS-232 / усилителя-распределителя TP-210A
№ Компонент Назначение
1 Выключатель POWER Подсвеченный выключатель для включения и
2 15-контактный разъем UXGA INPUT типа HD Для подсоединения к источнику видеосигнала.
3 15-контактные разъемы UXGA OUT типа HD Для подсоединения к приемнику видеосигнала (от
4 Разъемы LINE OUTPUT типа RJ-45 (от одного
до двух)
5 3,5-мм мини-
гнезда ANALOG
AUDIO
6 Для подсоединения к приемнику аналогового
7 Кнопка селектора S/PDIF / ANALOG (RS-232
можно подключить только при установке
кнопки селектора S/PDIF / ANALOG в
положение ANALOG)
Вход INPUT
Выход OUT
выключения устройства.
одного до двух).
Для соединения (посредством кабеля UTP CAT 5
с разъемами типа RJ-45 с обеих сторон; распайка
приведена в таблице 3 и на рис. 4) с разъемом LINE IN
типа RJ-45 на приемнике (например, Kramer TP-124
или TP-46).
Для подсоединения к источнику аналогового
стереофонического звукового сигнала.
стереофонического звукового сигнала (от одного до
двух).
Отожмите для источника аналогового звукового
сигнала.
Нажмите для источника цифрового звукового S/PDIF
сигнала.
8 Разъемы S/PDIF
типа RCA
9 Выход OUT Для подсоединения к приемнику цифрового звукового
10 Соединитель блока
съемных клемм
RS-232
11 Выход OUT (G, Tx)
12 Вход электропитания с предохранителем Разъем электросети для питания устройства.
Вход INPUT Для подсоединения к источнику цифрового звукового
Вход IN (G, Rx) Подсоедините два соединителя (G и Rx) для передачи
(от одного до двух)
S/PDIF сигнала.
S/PDIF сигнала (от одного до двух).
команды (см. раздел 6.2).
Подсоедините два соединителя (G и Tx) для управления
устройством (см. раздел 6.2).
4.1.1 Нижняя панель линейного передатчика UXGA/звукового
сигнала/RS-232 / усилителя-распределителя TP-210A
На рис. 2 и в таблице 2 дано описание нижней панели TP-210A.
По умолчанию оба переключателя установлены в нижнее положение
(обычная полярность кадровой Vs и строчной Hs синхронизации).
KRAMER ELECTRONICS, LTD.10
Page 11
Линейный передатчик UXGA/звукового сигнала/RS-232 / усилитель-распределитель TP-210A
Рис. 2. Переключатели нижней панели TP-210A
Таблица 2. Установка переключателей нижней панели TP-210A
Переключатель Действие
Переключатель Vs Установите в верхнее положение, чтобы установить отрицательную полярность
Переключатель Hs Установите в верхнее положение, чтобы установить отрицательную полярность
сигнала кадровой синхронизации (NEG);
установите в нижнее положение, чтобы установить положительную полярность
сигнала кадровой синхронизации (NORM).
сигнала строчной синхронизации (NEG);
установите в нижнее положение, чтобы установить положительную полярность
сигнала строчной синхронизации (NORM).
11
Page 12
Монтаж в стойку
5 МОНТАЖ В СТОЙКУ
В этом разделе описываются подготовительные работы и процесс монтажа
оборудования в стойку.
Подготовка к установке в стойку
Перед установкой приборов в стойку
убедитесь в соответствии параметров
окружающей среды рекомендованным
значениям:
Температура
эксплуатации
Относительная влажность
при эксплуатации
Температура хранения от –20 до +70°С
Относительная влажность
при хранении
Внимание!
При установке прибора в 19-дюймовую стойку
убедитесь, что:
1 Стойка находится в помещении с рекомендо-
ванной температурой и влажностью. Следует
иметь в виду, что в закрытой стойке с большим числом установленных приборов температура может превышать комнатную.
2 После установки прибора в стойку он будет
обеспечен достаточной вентиляцией.
3 Прибор установлен ровно, в подходящую для
него горизонтальную позицию стойки.
4 Подключение прибора не вызовет перегрузки
линии питания стойки. Перегрузка цепей
питания может привести к повреждению схем
защиты и силовой проводки. Необходимую
информацию о допустимой мощности можно
узнать из таблички, имеющейся на приборах.
Там же содержится информация о номинальном токе предохранителя.
5 Прибор надежно заземлен и включен в
розетку с заземляющим контактом. При использовании сетевых удлинителей обратите
особое внимание на качество соединений.
Прибор должен подключаться только сетевым
шнуром, входящим в комплект его поставки.
от +5 до +45°С
От 5 до 65% без
конденсации
От 5 до 95% без
конденсации
Установка в стойку
Для установки прибора в стойку:
1 Присоедините к прибору монтажные уголки. Для
этого установите два монтажных уголка на прибор и закрепите их 5 винтами с каждой стороны
прибора, с установкой прокладки.
2 Установите прибор в направляющие стойки,
вставьте его и зафиксируйте винтами через отверстия в монтажных уголках (винты в комплект
поставки не входят).
Обратите внимание:
• Некоторые модели приборов имеют несъемные
монтажные уголки
• Съемные монтажные уголки не устанавливаются
при использовании прибора в настольном варианте
• Установка приборов в стойку выполняется до
подключения каких-либо кабелей и подачи питания
• При использовании монтажного комплекта
(адаптера) Kramer для установки в стойку приборов, выполненных не в 19-дюймовом корпусе,
ознакомьтесь с руководством по эксплуатации
адаптера (его можно загрузить с веб-сайта
компании http://www.kramerelectronics.com)
KRAMER ELECTRONICS, LTD.12
Page 13
Подсоединение TP-210A
6 ПОДСОЕДИНЕНИЕ TP-210A
В данном разделе описан порядок подсоединения TP-210A, распайка
разъемов CAT 5 LINE OUT типа RJ-45 (см. раздел 6.1) и распайка разъемов
RS-232 (см. раздел 6.2).
Чтобы подсоединить TP-210A в соответствии с примером, приведенном на
рис. 5, действуйте в следующем порядке (предварительно отключив всю
аппаратуру):
1. Подсоедините источник сигнала UXGA (например, выход графической
платы ноутбука) к 15-контактному разъему UXGA INPUT типа HD.
2. Подсоедините источник аналогового звукового сигнала к 3,5мм мини-гнезду Audio IN, например, с помощью кабеля Kramer
C-GMA/GMA (15-контактный VGA типа HD (вилка) + звуковой разъем
на 15-контактный VGA типа HD (вилка) + звуковой разъем; в комплект
поставки не входит) и нажмите селектора S/PDIF / ANALOG. Действуя
иначе, можно подсоединить источник и приемник цифрового звукового
сигнала и отжать кнопку селектора S/PDIF / ANALOG. По-иному можно
подсоединить источник сигнала UXGA к 15-контактному разъему UXGA
IN типа HD (розетка), а отдельный источник звукового сигнала —
к 3,5-мм мини-гнезду Audio IN.
3. Подсоедините
одной стороной к ноутбуку, а другой стороной — к 2-контактному
соединителю блока съемных клемм порта RS-232 IN (G, Rx).
4. Подсоедините 15-контактный разъем UXGA OUT 1 типа HD к входу
сигнала UXGA приемника (например, к плазменному дисплею), а 3,5-мм
мини-гнездо ANALOG AUDIO OUT 1 — к входу аналогового звукового
сигнала приемника. Действуя иначе, можно подсоединить источник и
приемник цифрового звукового сигнала и отжать кнопку селектора
S/PDIF / ANALOG. При необходимости подсоедините соединители блока
клемм RS-232 G и TX1 к приемнику.
5. Подсоедините 15-контактный разъем UXGA OUT 2 типа HD к приемнику
сигнала UXGA (например, к дисплею), а 3,5 мм мини-гнездо ANALOG
AUDIO OUT 2 — к приемнику звукового сигнала (например, AV
ресиверу). Действуя иначе, можно подсоединить источник и приемник
цифрового звукового сигнала и отжать кнопку селектора S/PDIF /
ANALOG.
• Если необходимо передавать сигнал HDTV (типа YUV, Y/Pb/Pr), для
подключения ко всем разъёмам HD следует использовать кабелипереходники, например Kramer C-GM/3RVF или C-GM/3RVM).
6. Подсоедините разъемы LINE OUT CAT 5 в следующем порядке
(необязательно подсоединять все выходы):
• Разъем LINE OUT 1 типа RJ-45 на TP-210A — к разъему LINE IN типа
RJ-45 на устройстве TP-124 (см. отдельное руководство по
кабель RS-232 с 9-контактным разъемом типа D-sub
13
Page 14
Подсоединение TP-210A
эксплуатации) посредством кабеля UTP (подробнее о распайке
разъема CAT 5 LINE IN / LINE OUT типа RJ-45 см. раздел 6.1) длиной
до 100 м (действуя иначе, можно подсоединить Kramer TP-46, который
можно также подсоединить к дополнительному устройству TP-46 для
дальнейшей передачи сигнала).
• Разъем LINE OUT 10 типа RJ-45 на TP-210A — к разъему LINE IN типа
RJ-45 на другом устройстве TP-124 посредством кабеля UTP длиной
до 100 м.
7. Подсоедините сетевой шнур (рекомендуется пользоваться только
шнуром из комплекта поставки данного устройства).
8. При необходимости установите переключатели строчной синхронизации
Hs и кадровой синхронизации Vs на нижней панели (по умолчанию
оба переключателя находятся в нижнем положении (положительная
полярность V SYNC и H SYNC)).
9. По завершении подсоединений включите TP-210A, а затем включите
остальную аппаратуру.
KRAMER ELECTRONICS, LTD.14
Page 15
Дистанция до
100 м; кабель
STP
TP-124
Подсоединение TP-210A
Дистанция до
100 м; кабель
STP
TP-124
Компьютерная
графика /
Звуковой
сигнал /
Управление
RS-232
Плазменный
дисплей
Плазменный
дисплей
TP-124
Плазменный
Дисплей AV ресивер AV ресивер
дисплей
Рис. 3. Подсоединение линейного передатчика / усилителя-распределителя UXGA/
звукового сигнала/RS-232
15
Page 16
Подсоединение TP-210A
T

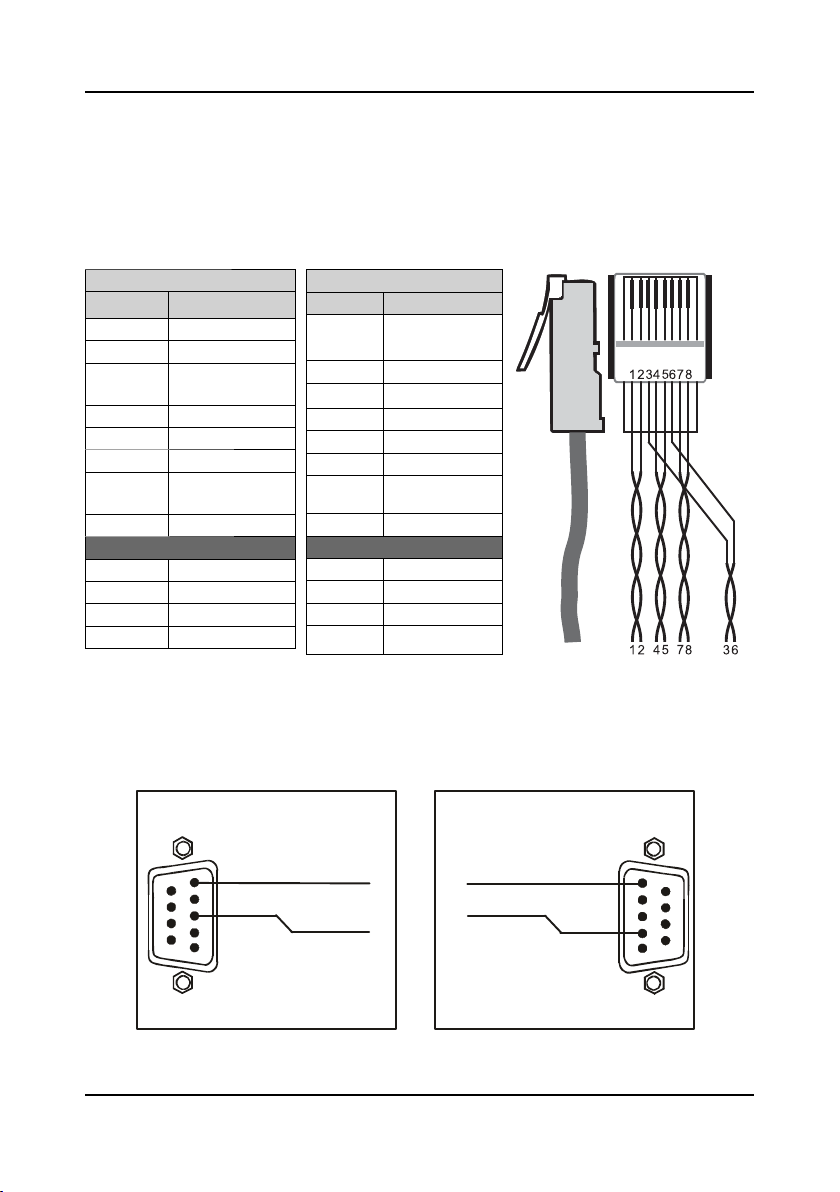

6.1 Разделка разъемов CAT5 типа RJ-45
Таблица 3 и рис. 4 определяют разделку CAT 5 при использовании
прямого кабеля с разъемами RJ-45. ВНИМАНИЕ! На обоих концах кабеля
используется одна и та же разделка. Выберите одну из схем (например,
EIA /TIA 568В) и придерживайтесь только её.
Таблица 3. Схемы разделки CAT 5
EIA /TIA 568A
КОНТАКТ
1 Зеленый/Белый
2 Зеленый
3 Оранжевый/
4 Синий
5 Синий/Белый
6 Оранжевый
7 Коричневый/
8 Коричневый
Цвет провода
Белый
Белый
EIA /TIA 568B
КОНТАКТ
1 Оранжевый/
2 Оранжевый
3 Зеленый/Белый
4 Синий
5 Синий/Белый
6 Зеленый
7 Коричневый/
8 Коричневый
Цвет провода
Белый
Белый
Пара 1 4 и 5
Пара 2 3 и 6
Пара 3 1 и 2
Пара 4 7 и 8
6.2 Распайка разъема RS-232
Пара 1 4 и 5
Пара 2 3 и 6
Пара 3 1 и 2
Пара 4 7 и 8
Рис. 4. Разделка CAT 5
Подготовьте кабель RS-232 с 9-контактным разъемом типа D-sub с одной
стороны и 2-контактным соединителем для блока съемных клемм с другой
в соответствии с рис. 5:
RS-232 к TP-210A
КОНТАКТ 5 соединяется с G
КОНТАКТ 3 соединяется с Rx
5
9
4
8
3
7
2
6
1
PC (розетка DB9)
TP-210A к управляемому устройству
Tx соединяется с КОНТАКТОМ 2
G соединяется с КОНТАКТОМ 5
G
Rx
G
x
9-контактная розекта D-Sub
Рис. 5. Распайка соединителя RS-232
KRAMER ELECTRONICS, LTD.16
5
9
4
8
3
7
2
6
1
Page 17
Технические характеристики
6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
В таблице 4 приведены технические характеристики TP-210A
Таблица 4. Технические характеристики TP-210A
ВХОДЫ: Видео: 1 UXGA на 15-контактном разъеме типа HD
ВЫХОДЫ: 10 линейных выходов LINE OUT на разъеме типа RJ-451
МАКС. УРОВЕНЬ ВЫХОДНОГО СИГНАЛА: ВИДЕО: 1,6 В ЗВУК: 2,3 В
ВЫХОДЫ ЭЛЕКТРОПИТАНИЯ: 12 В постоянного тока, 0,5 А макс., на каждый выход типа RJ-45
РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ: До UXGA / WUXGA; в режиме HDTV — до 1080р/60 Гц
ПОЛОСА ПРОПУСКАНИЯ: Звуковой сигнал: 20 Гц … 20 кГц при 1 дБ
ЧАСТОТА ДИСКРЕТИЗАЦИИ ДЛЯ S/PDIF: 48 кГц
ОТНОШЕНИЕ СИГНАЛ/ШУМ: Звуковой сигнал: –75 дБ
ОБЩЕЕ УСИЛЕНИЕ: Звуковой сигнал:
ОБЩИЙ КОЭФФИЦИЕНТ ГАРМОНИК +
ШУМЫ:
ИСТОЧНИК ПИТАНИЯ: 100 … 240 В переменного тока, 50/60 Гц, 46 ВА
ГАБАРИТЫ: 48,3 см (Ш), 23,6 см (Г) x 1U (В), монтаж в стойку
ВЕС: 3 кг приблизительно
ПРИНАДЛЕЖНОСТИ: Сетевой шнур (рекомендуется пользоваться только шнуром из
Звук: 1 вход на разъеме типа мини-гнездо 3,5 мм
1 вход S/PDIF на разъеме типа RCA
RS-232 с 1 линией передачи данных RxD
Видео: 2 UXGA на 15-контактном разъеме типа HD
Звук: 2 выхода на разъеме типа мини-гнездо 3,5 мм
2 выхода S/PDIF на разъеме типа RCA
RS-232 с 2 линиями приема данных TxD
(контакты 4, 5)
Аналоговый / аналоговый: 0 дБ
Аналоговый / S/PDIF: –12 dBFS (дБ полной шкалы)
Звуковой сигнал: <0,02%
комплекта поставки данного устройства), «уши» для монтажа
в стойку
Технические характеристики могут быть изменены без уведомления
17
Page 18
KRAMER ELECTRONICS, LTD.18
Page 19
Ограниченная гарантия
Kramer Electronics (далее — Kramer) гарантирует качество изготовления данного изделия и
отсутствие дефектов в использованных материалах на оговорённых далее условиях.
Срок гарантии
Гарантия распространяется на детали и качество изготовления в течение семи лет со дня
первичной покупки изделия.
Кто обеспечивается гарантией
Гарантией обеспечивается только первичный покупатель изделия.
На что гарантия распространяется, а на что — нет
Исключая перечисленные ниже пункты, гарантия покрывает случаи дефектности материалов
или некачественного изготовления данного изделия. Гарантия не распространяется на:
1. Любые изделия, не распространяемые Kramer или приобретённые не у авторизованного
дилера Kramer. Если Вы не уверены, является ли торгующая организация уполномоченным
представителем Kramer, свяжитесь, пожалуйста, с одним из наших агентов, перечисленных
в списке на web-сайте www.kramerelectronics.com.
2. Любые изделия, серийный номер на которых испорчен, изменён или удалён.
3. Повреждения, износ или неработоспособность, являющиеся следствием:
i) Аварии, применения не по назначению, неправильного обращения, небрежного
обращения, пожара, наводнения, молнии или иных природных явлений.
ii) Изменения конструкции или невыполнения требований инструкции, прилагаемой к
изделию.
iii) Ремонта или попытки ремонта кем-либо, кроме уполномоченных представителей
Kramer.
iv) Любой транспортировки изделия (претензии следует предъявлять службе
доставки).
v) Перемещения или установки изделия.
vi) Любого иного случая, не относящегося к дефектам изделия.
vii) Неправильного использования упаковки, корпуса изделия, применения кабелей и
дополнительных принадлежностей совместно с изделием.
Что мы оплачиваем и что не оплачиваем
Мы оплачиваем работы и материалы, затрачиваемые на изделие, покрываемое гарантией.
Не оплачиваются:
1. Расходы, сопутствующие перемещению или установке изделия.
2. Стоимость первоначального технического обслуживания (настройки), включая регулировки,
осуществляемые пользователем или программирование. Данная стоимость определяется
дилером Kramer, у которого было приобретено оборудование.
3. Затраты на перевозку.
Как получить гарантийное обслуживание
1. Чтобы получить обслуживание изделия, Вы должны доставить устройство (или отправить
его, транспортные расходы оплачены) в любой сервисный центр Kramer.
2. При необходимости гарантийного обслуживания следует представить помеченный датой
покупки товарный чек (или копию) и приложить его к изделию при отправке. Также,
пожалуйста, вышлите любой почтой сведения о Вашем имени, названии организации,
адресе и описание проблемы.
3. Координаты ближайшего уполномоченного сервисного центра Kramer можно узнать у
авторизованного дилера.
19
Page 20
Ограничение подразумеваемых гарантий
Все подразумеваемые гарантийные обязательства, включая гарантии торговой ценности и
соответствия для применения в определённой области, ограничиваются продолжительностью
действия данной гарантии.
Исключение повреждений
Обязательства Kramer по отношению к любым дефектным изделиям ограничиваются ремонтом
или заменой изделия, по нашему усмотрению. Kramer не несет ответственность за:
1. Повреждения иного имущества, вызванные дефектами данного изделия, ущерб, полученный
вследствие неудобства изделия в работе, ущерб при невозможности использования изделия,
потери времени, коммерческие потери; или
2. Любой другой ущерб, случайный, преднамеренный или иного рода. В некоторых странах
могут не действовать ограничения на срок действия подразумеваемой гарантии и/или не
допускается исключать или ограничивать гарантию при возникновении случайного или
преднамеренного ущерба; таким образом, вышеприведенные ограничения и исключения
могут на Вас не распространяться.
Данная гарантия предоставляет вам особые законные права, и Вы также можете воспользоваться другими правами, состав которых зависит от места Вашего проживания.
Примечание: Все изделия, возвращаемые Kramer для обслуживания, должны получить первоначальное подтверждение, каковое может быть получено у Вашего дилера.
Данное оборудование прошло проверку на соответствие требованиям:
ЕН-50081: «Электромагнитная совместимость (ЕМС); основной стандарт по излучениям.
ЕН-50082: «Электромагнитная совместимость (ЕМС); основной стандарт по защите.
CFR-47 Правила и инструкции FCC: Часть 15 – «Радиочастотные устройства: Подраз-
Часть 1: Жилые, коммерческие условия и лёгкая промышленность».
Часть 1: Жилые, коммерческие условия и лёгкая промышленность».
дел В — Непредумышленное излучение».
Осторожно!
• Обслуживание аппаратуры может производить только уполномоченный Kramer технический
персонал. Любой пользователь, вносящий изменения или дополнения в конструкцию
устройства без ведома изготовителя, теряет разрешение на использование данного
оборудования.
• Пользуйтесь источником питания постоянного тока, входящим в комплект поставки.
• Применяйте, пожалуйста, рекомендованные типы соединительных кабелей для подключения
устройства к другому оборудованию.
Перечень организаций, осуществляющих продажу нашей продукции, приведён на
нашем web-сайте www.kramerelectronics.com или www.kramer.ru.
С данных сайтов можно также отправить письмо в правление компании.
Мы рады Вашим вопросам, замечаниям и отзывам.
Kramer Electronics, Ltd.
3 Am VeOlamo Street. Jerusalem 95463, Israel Tel: (+972-2)-654-4000
Fax: (+972-2)-653-5369, E-mail: info@kramerel.com, info@kramer.ru
Loading...
