Kramer Electronics, Ltd.
РУКОВОДСТВО ПО
ЭКСПЛУАТАЦИИ
Линейный передатчик XGA/звукового
сигнала
Модель:
TP-141
Линейный приемник XGA/звукового сигнала
Модель:
TP-142
Содержание
СОДЕРЖАНИЕ
1 ВВЕДЕНИЕ ....................................................................................... 3
2 НАЧАЛО РАБОТЫ ............................................................................ 3
2.1 Быстрый запуск ............................................................................... 3
3 ОБЗОР ............................................................................................. 5
3.1 О режиме Power Connect™ .............................................................. 6
3.2 Кабель типа «экранированная витая пара» (STP) /
«неэкранированная витая пара» (UTP) .............................................. 6
3.3 Рекомендации для достижения наилучших результатов ..................... 7
4 ЛИНЕЙНЫЙ ПЕРЕДАТЧИК TP-141 /
ЛИНЕЙНЫЙ ПРИЕМНИК TP-142 ....................................................... 8
4.1 Линейный передатчик XGA/звукового сигнала TP-141 ....................... 8
4.1.1 Линейный передатчик XGA/звукового сигнала TP-141
(верхняя панель) .............................................................................. 8
4.1.2 Внутренние переключатели полярности TP-141 ............................... 10
4.2 Линейный приемник XGA/звукового сигнала TP-142 ........................11
4.2.1 Линейный приемник XGA/звукового сигнала TP-142
(верхняя панель) .............................................................................11
4.2.2 Нижняя панель линейного приемника
XGA/звукового сигнала TP-142 ........................................................13
5 ПОДСОЕДИНЕНИЕ ЛИНЕЙНОГО ПРИЕМНИКА/ПЕРЕДАТЧИКА
XGA/ЗВУКОВОГО СИГНАЛА ............................................................ 14
5.1 Разделка разъемов CAT5 типа RJ-45 ...............................................17
6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ...................................................18
Ограниченная гарантия .............................................................................. 19
KRAMER ELECTRONICS, LTD.2
Введение
1 ВВЕДЕНИЕ
Вас приветствует компания Kramer Electronics. Основанная в 1981 году, она
предлагает профессионалам в области видео, звука и презентаций решения
для огромного числа проблем, с которыми им приходится сталкиваться
в повседневной работе — решения, созданные в творческом поиске,
уникальные, но при этом доступные по цене. У качества нет пределов, и
за последние годы большая часть изделий компании была переработана
и усовершенствована. Более 1000 различных моделей представлены в
одиннадцати группах
1
, которые четко разделены по функциям.
Поздравляем Вас с приобретением линейного передатчика XGA/звукового
сигнала модели TP-141 и линейного приемника XGA/звукового сигнала
модели TP-142 в корпусах Kramer TOOLS. Этот прибор предназначен для
следующих типовых приложений:
• Системы презентаций и мультимедийные системы
• Распределение графики на протяженные расстояния — для школ,
лечебных учреждений, охраны и складов
В комплект поставки входят:
• TP-141 или TP-142
• Сетевой адаптер с выходным напряжением 12 В постоянного тока
• Настоящее руководство пользователя
2 НАЧАЛО РАБОТЫ
Рекомендуем Вам:
• Тщательно распаковать оборудование и сохранить оригинальную
коробку и упаковочные материалы для возможных перевозок в
будущем;
• Ознакомиться с содержимым данного Руководства по эксплуатации.
• Воспользоваться высококачественными кабелями Kramer.
2.1 Быстрый запуск
В таблице алгоритма быстрого запуска отражены основные этапы
настройки и эксплуатации.
1
Группа 1: Усилители-распределители; Группа 2: Видео и аудио коммутаторы, матричные коммутаторы
и контроллеры; Группа 3: Видео, аудио, VGA/XGA процессоры; Группа 4: Интерфейсы и процессоры
синхронизации; Группа 5: Интерфейсы на основе витой пары; Группа 6: Принадлежности и переходники
для стоечного монтажа; Группа 7: Преобразователи развертки и масштабаторы; Группа 8: Кабели и
разъемы; Группа 9: Коммуникации между помещениями; Группа 10: Принадлежности и адаптеры для
стоек; Группа 11: Продукция Sierra
3
Шаг 1. Подключите входы и выходы – см. раздел 5.
Источник компьютерного
графического / звукового
сигнала
Звуковой
сигнал
Дисплей
Начало работы
Звуковой
сигнал
TP-141: Подсоедините входы
звукового или видеосигнала
TP-142: Подсоедините
выходы звукового или
видеосигнала
Подсоедините TP-141 к
TP-142 с помощью кабеля
CAT 5
Стереофоническое устройство звукозаписи AV ресивер
Шаг 2: Включите электропитание.
При необходимости:
Отрегулируйте эквалайзер и уровень
Установите переключатели полярности сигнала синхронизации
KRAMER ELECTRONICS, LTD.4
Обзор
3 ОБЗОР
Устройства TP-141 и TP-142 — это передатчик и приемник с высокой
помехозащищенностью и расширенным диапазоном действия для
линий связи на основе витых пар, способные принимать и передавать
компьютерный графический видеосигнал (включая телевизионный
высокой четкости — HDTV), а также небалансный стереофонический
звуковой сигнал.
Устройство TP-141 преобразует входной компьютерный графический
видеосигнал и звуковой сигнал в сигнал витой пары, а TP-142 преобразует
сигнал витой пары обратно в компьютерный графический видеосигнал и
в небалансный стереофонический и цифровой S/PDIF звуковой сигнал.
Вместе TP-141 и TP-142 образуют линейную приемо-передающую систему
для компьютерной графики/звукового сигнала.
Излагая подробнее, данные изделия имеют следующие отличительные
особенности:
• Высочайшая стойкость к помехам любых типов
• Разрешающая способность, превышающая UXGA и WUXGA
(1920х1200)
• Совместимость с HDTV до 1080р, 60 Гц
• Одновременно работающие выходы небалансного стереофонического
и S/PDIF (24 бит/48 кГц) звукового сигнала (TP-142)
• Регуляторы Level (усиления) и EQ (эквализации) (TP-142)
• Диапазон действия системы до 250 м — при использовании кабеля
Kramer BCP-HDTP, или до 180 м — при использовании стандартного
кабеля, свободного от фазового сдвига, например, Kramer BC-XTP.
• Система Power Connect™ — только одно устройство в системе,
передатчик или приемник, нуждается в подсоединении к источнику
электропитания, если расстояние между ними не превышает 50 м.
Примечание: TP-141 и TP-142 не совместимы с другими устройствами
серии Kramer TP, например, TP-121, TP-122 и т.д.
5
Обзор
3.1 О режиме Power Connect™
Функциональность Power Connect™ сохраняется до тех пор, пока кабель
способен передавать электропитание. На расстояниях до 50 м можно
пользоваться стандартным кабелем CAT 5, на больших расстояниях
следует пользоваться кабелем большего сечения. На таких расстояниях
кабель CAT 5 по-прежнему способен передавать звуковые и видеосигналы,
однако не может передавать электропитание.
При длине кабеля CAT 5 более 50 м следует подсоединить одновременно к
передатчику и приемнику отдельные блоки питания.
3.2 Кабель типа «экранированная витая пара» (STP) /
«неэкранированная витая пара» (UTP)
Рекомендуется воспользоваться кабелем на основе экранированной
витой пары (STP). Предусмотрена возможность приобретения кабелей
STP различных уровней, и мы рекомендуем воспользоваться кабелями
STP самого высокого качества, которое Вы способны себе позволить.
Рекомендуется воспользоваться кабелем с экранированной витой парой
(STP) Kramer BC-SXTP, свободным от сдвига видеокомпонент по фазе.
Соответствие требованиям стойкости к электромагнитным помехам
проверялось на кабеле STP, и поэтому мы рекомендуем эти кабели.
Хотя для областей применения с большими расстояниями могут оказаться
более предпочтительными кабели с неэкранированной витой парой
(UTP), кабель UTP следует проложить как можно дальше от источников
электромагнитных излучений, например, силовых кабелей и моторов,
которые предрасположены к генерации электронных помех. Однако,
поскольку применение кабеля UTP может привести к несоответствию
электромагнитным стандартам, Kramer не принимает на себя обязательства
соответствия стандартам кабелей UTP.
KRAMER ELECTRONICS, LTD.6
Обзор
3.3 Рекомендации для достижения наилучших результатов
Для достижения наилучших результатов:
• Пользуйтесь только высококачественными соединительными
кабелями, избегая таким образом помех, потерь качества сигнала
из-за плохого согласования и повышенных уровней шумов (что часто
связано с низкокачественными кабелями).
• Избегайте помех от расположенного поблизости электрооборудования,
которое может негативно сказаться на качестве сигнала.
• Располагайте TP-141/TP-142 как можно дальше от мест с повышенной
влажностью, запыленностью или от прямого солнечного света.
ВНИМАНИЕ: Внутри устройства нет составных частей, подлежащих
обслуживанию пользователем.
ОСТОРОЖНО: Пользуйтесь только настенным адаптером входного
электропитания, который входит в комплект поставки данного устройства
(например, номер детали 2535-000251 (12 В постоянного тока)).
ОСТОРОЖНО: Отсоедините электропитание и отключите адаптер от
розетки, прежде чем устанавливать или снимать устройство, а также перед
его обслуживанием.
7
Линейный передатчик TP-141 / линейный приемник TP-142
4 ЛИНЕЙНЫЙ ПЕРЕДАТЧИК TP-141 /
ЛИНЕЙНЫЙ ПРИЕМНИК TP-142
В настоящем разделе описаны линейный передатчик XGA/звукового
сигнала TP-141 (см. раздел 4.1) и линейный приемник XGA/звукового
сигнала TP-142 (см. раздел 4.2)
4.1 Линейный передатчик XGA/звукового сигнала TP-141
В данном разделе описывается верхняя панель (см. раздел 4.1.1) и
внутренние переключатели полярности (см. раздел 4.1.2) линейного
передатчика XGA/звукового сигнала TP-141.
4.1.1 Линейный передатчик XGA/звукового сигнала TP-141 (верхняя
панель)
TP-141 — это линейный передатчик XGA/звукового сигнала, который
принимает входной компьютерный графический сигнал или сигнал HDTV
и небалансный стереофонический аналоговый звуковой сигнал, кодирует
их и передает их по кабелю CAT 5 в приемник TP-142.
На рис. 1 и в таблице 1 дано определение органов управления и контроля
TP-141.
KRAMER ELECTRONICS, LTD.8
Линейный передатчик TP-141 / линейный приемник TP-142

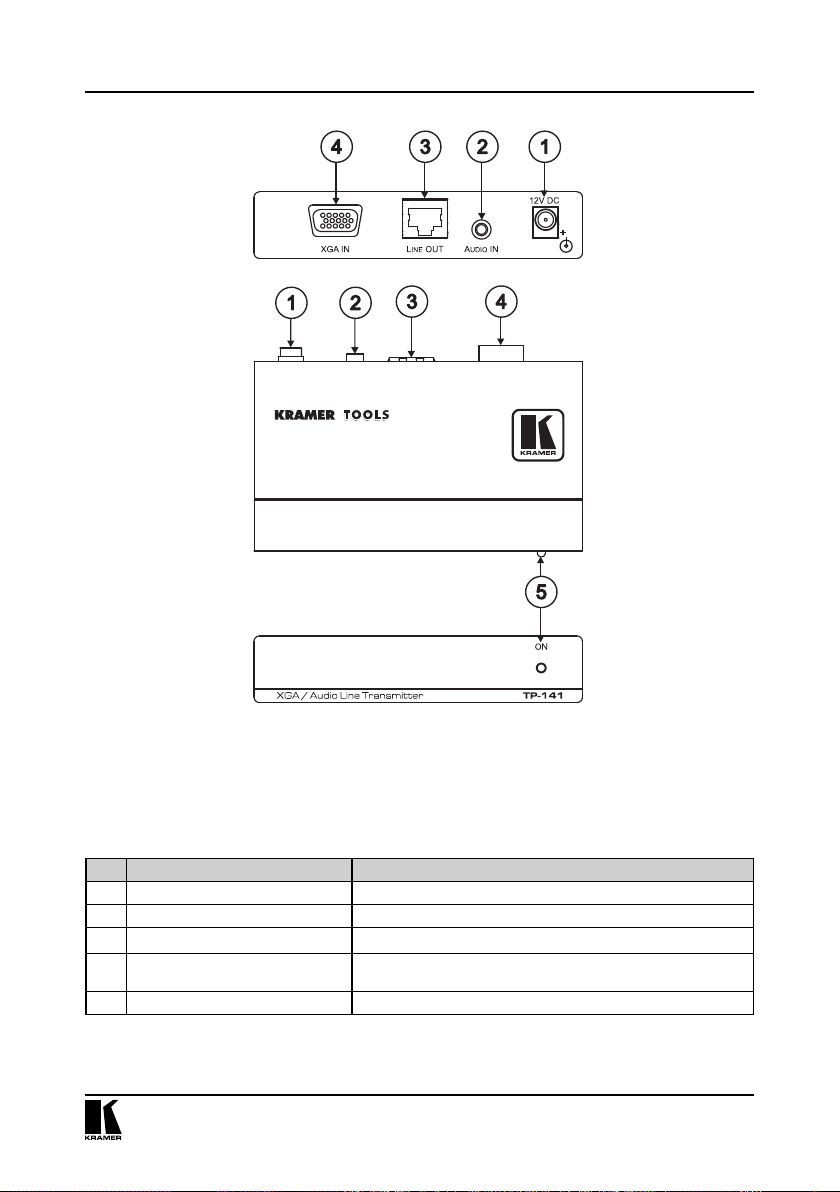

Рис. 1. Линейный передатчик XGA/звукового сигнала TP-141 — органы управления и
контроля
Таблица 1. Органы управления и контроля линейного передатчика XGA/звукового сигнала
TP-141
№ Компонент Назначение
1 12V DC Разъем +12 В постоянного тока для электропитания устройства.
2 3,5-мм мини-гнездо AUDIO IN Для подсоединения к источнику звукового сигнала.
3 Разъем LINE OUT типа RJ-45 Для соединения с разъемом LINE IN типа RJ-45 на TP-142.
4 15-контактный разъем XGA IN типа
HD (розетка)
5 Светодиодный индикатор ON Подсвечивается при наличии электропитания.
Для подсоединения к источнику сигнала XGA.
9
Линейный передатчик TP-141 / линейный приемник TP-142
4.1.2 Внутренние переключатели полярности TP-141
На рис. 2 и в таблице 2 дано описание внутренних переключателей
полярности сигнала синхронизации внутри TP-141.
Примечание: при необходимости в регулировке откройте TP-141, чтобы
получить доступ к переключателям полярности кадровой Vs и строчной
Hs синхронизации. После установки переключателей закройте устройство
TP-141.
По умолчанию оба переключателя установлены в нижнее положение
(отрицательная полярность кадровой Vs и строчной Hs синхронизации).
NOR M.
NE G.
Рис. 2. Внутренние переключатели полярности TP-141
Таблица 2. Установка внутренних переключателей полярности TP-141
Переключатель Действие
Переключатель Vs Установите в нижнее положение, чтобы установить отрицательную полярность
Переключатель Hs Установите в нижнее положение, чтобы установить отрицательную полярность
сигнала кадровой синхронизации (NEG);
установите в верхнее положение, чтобы установить положительную полярность
сигнала кадровой синхронизации (NORM).
сигнала строчной синхронизации (NEG);
установите в верхнее положение, чтобы установить положительную полярность
сигнала строчной синхронизации (NORM).
KRAMER ELECTRONICS, LTD.10
Линейный передатчик TP-141 / линейный приемник TP-142
4.2 Линейный приемник XGA/звукового сигнала TP-142
В данном разделе описывается верхняя панель (см. раздел 4.2.1) и нижняя
панель (см. раздел 4.2.2) линейного приемника XGA/звукового сигнала
TP-141.
4.2.1 Линейный приемник XGA/звукового сигнала TP-142 (верхняя
панель)
TP-142 — это линейный приемник XGA/звукового сигнала, получающий
кодированный сигнал CAT 5 от Kramer TP-141 и преобразующий его в
графический сигнал компьютера или сигнал HDTV (в зависимости о того,
какой сигнал передавался передатчиком TP-141), стереофонический
аналоговый звуковой сигнал и цифровой звуковой сигнал (S/PDIF).
На рис. 3 и в таблице 3 дано определение органов управления и контроля
TP-142.
11
Линейный передатчик TP-141 / линейный приемник TP-142
Рис. 3. Линейный приемник UXGA/звукового сигнала/данных TP-142 — органы
управления и контроля — органы управления и контроля (верхняя панель)
KRAMER ELECTRONICS, LTD.12
Линейный передатчик TP-141 / линейный приемник TP-142
Таблица 3. Органы управления и контроля линейного приемника UXGA/звукового
сигнала/данных TP-142 — органы управления и контроля (верхняя панель)
№ Компонент Назначение
1 12V DC Разъем +12 В постоянного тока для электропитания
2 Звуковой
выход
AUDIO
3 3,5-мм мини-гнездо ANALOG Для подсоединения к приемнику аналогового звукового
OUT
4 Разъем LINE IN типа RJ-45 Для соединения с разъемом LINE OUT типа RJ-45 на
5 15-контактный разъем XGA OUT типа HD
(розетка)
6 Светодиодный индикатор LINK Подсвечивается при приеме правильного входного
7 Светодиодный индикатор ON Подсвечивается при наличии электропитания.
8 Подстроечный резистор EQ. Для регулировки уровня компенсирующей эквализации.
9 Подстроечный резистор LEVEL Для регулировки уровня выходного сигнала.
Разъем S/PDIF типа RCA Для подсоединения к приемнику цифрового звукового
устройства.
сигнала.
сигнала.
TP-141. Пользуйтесь неэкранированным кабелем UTP
с разъемами типа CAT 5 с обеих сторон (распайка
приведена на рис. 6 и в таблице 5).
Для подключения к приемнику сигнала XGA.
сигнала.
Потеря качества и потери сигнала VGA/XGA могут
явиться результатом применения длинных кабелей (за
счет их паразитной емкости). Иногда они ведут к полной
потере четкости сигналов высокого разрешения.
4.2.2 Нижняя панель линейного приемника XGA/звукового сигнала
TP-142
На рис. 4 и в таблице 4 дано описание нижней панели линейного приемника
XGA/звукового сигнала TP-142.
Рис. 4. Нижняя панель линейного приемника XGA/звукового сигнала/данных TP-142
13
Подсоединение линейного передатчика TP-141 / линейного приемника TP-142
Таблица 2. Нижняя панель линейного приемника XGA/звукового сигнала/данных TP-142
Переключатель Действие
Переключатель Vs Установите в нижнее положение, чтобы установить отрицательную полярность
Переключатель Hs Установите в нижнее положение, чтобы установить отрицательную полярность
Переключатель XGA/
Video
сигнала кадровой синхронизации (NEG);
установите в верхнее положение, чтобы установить положительную полярность
сигнала кадровой синхронизации (NORM).
сигнала строчной синхронизации (NEG);
установите в верхнее положение, чтобы установить положительную полярность
сигнала строчной синхронизации (NORM).
Для настройки на любой видеосигнал, например, HDTV, установите переключатель
в положение VIDEO.
Для настройки на компьютерный графический сигнал установите переключатель
в положение XGA.
5 ПОДСОЕДИНЕНИЕ ЛИНЕЙНОГО
ПРИЕМНИКА/ПЕРЕДАТЧИКА XGA/
ЗВУКОВОГО СИГНАЛА
Имеется возможность использования TP-141 и TP-142 для построения
приемо-передающей системы XGA/звукового сигнала на основе витой
пары с целью передачи звуковых и видеосигналов.
Чтобы соединить линейный передатчик XGA/звукового сигнала TP-141
и линейный приемник XGA/звукового сигнала TP-142 в соответствии с
примером, приведенном на рис. 5, действуйте в следующем порядке:
1. Подсоедините к TP-141 источник сигнала XGA (например, выход
графической платы ноутбука) — к 15-контактному разъему XGA IN
типа HD (розетка).
2. Подсоедините источник звукового сигнала к 3,5 мм мини-гнезду AUDIO
IN, например, с помощью кабеля Kramer C-GMA/GMA (15-контактный
VGA типа HD (вилка) + звуковой разъем на 15-контактный VGA типа HD
(вилка) + звуковой разъем; в комплект поставки не входит). По-иному
можно подсоединить источник сигнала XGA к 15-контактному разъему
XGA INPUT типа HD (розетка), а отдельный источник звукового сигнала
— к 3,5 мм мини-гнезду AUDIO IN.
• Если необходимо передавать сигнал HDTV (типа YUV, Y/Pb/Pr), для
подключения к разъёму HD следует использовать кабель-переходник,
например Kramer C-GM/3RVF или C-GM/3RVM).
3. Подсоедините к 15-контактному разъему XGA OUT типа HD (розетка)
на TP-142 приемник XGA (например, дисплей).
• Если передается сигнал HDTV (типа YUV, Y/Pb/Pr), для получения
сигнала от разъёма HD следует использовать кабель-переходник,
например Kramer C-GM/3RVF или C-GM/3RVM).
KRAMER ELECTRONICS, LTD.14
Подсоединение линейного передатчика TP-141 / линейного приемника TP-142
4. Подсоедините разъем AUDIO OUT S/PDIF типа RCA — к приемнику
цифрового звукового сигнала (например, к цифровому AV ресиверу).
5. Подсоедините к 3,5-мм мини-гнезду AUDIO IN приемник аналогового
звукового сигнала (например, стереофоническое устройство записи).
6. Соедините разъем LINE OUT типа RJ-45 на TP-141 с разъемом LINE
IN типа RJ-45 на TP-142 посредством кабеля CAT 5 (UTP или STP).
Подробнее о распайке разъема см. раздел 5.1).
7. Подсоедините сетевой адаптер12 В постоянного тока к розетке входа
электропитания либоTP-141, либо TP-142, и подсоедините адаптер к
электросети. В режиме Power Connect электропитание подается и на
второе устройство. Если второе устройство не получает электропитания
вследствие слишком большой длины линии, подсоедините сетевой
адаптер 12 В постоянного тока и ко второму устройству.
8. На TP-142:
• При необходимости отрегулируйте
уровень выходного видеосигнала и/
или уровень компенсирующей эквализации кабеля. С помощью отвертки
осторожно поворачивайте подстроечный резистор, настраиваясь на
соответствующий уровень.
• При необходимости установите переключатели строчной синхронизации
H SYNC и кадровой синхронизации V SYNC на нижней панели (по
умолчанию оба переключателя находятся в нижнем положении
(отрицательная полярность V SYNC и H SYNC)).
15
Подсоединение линейного передатчика TP-141 / линейного приемника TP-142
Источник компьютерного
графического / звукового
сигнала
Звуковой
сигнал
Дисплей
Звуковой
сигнал
Стереофоническое устройство звукозаписи AV ресивер
Рис. 5. Подсоединение линейной приемо-передающей системы XGA/звукового сигнала
KRAMER ELECTRONICS, LTD.16
Подсоединение линейного передатчика TP-141 / линейного приемника TP-142
5.1 Разделка разъемов CAT5 типа RJ-45
Таблица 3 и рис. 5 определяют разделку CAT 5 при использовании
прямого кабеля с разъемами RJ-45. ВНИМАНИЕ! На обоих концах кабеля
используется одна и та же разделка. Выберите одну из схем (например,
EIA /TIA 568В) и придерживайтесь только её.
Таблица 3. Схемы разделки CAT 5
EIA /TIA 568A
КОНТАКТ
1 Зеленый/Белый
2 Зеленый
3 Оранжевый/Белый
4 Синий
5 Синий/Белый
6 Оранжевый
7 Коричневый/Белый
8 Коричневый
Цвет провода
EIA /TIA 568B
КОНТАКТ
1 Оранжевый/Белый
2 Оранжевый
3 Зеленый/Белый
4 Синий
5 Синий/Белый
6 Зеленый
7 Коричневый/Белый
8 Коричневый
Цвет провода
Пара 1 4 и 5
Пара 2 3 и 6
Пара 3 1 и 2
Пара 4 7 и 8
Рис. 6. Разделка CAT 5
Пара 1 4 и 5
Пара 2 3 и 6
Пара 3 1 и 2
Пара 4 7 и 8
17
Технические характеристики
6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
В таблице 6 приведены технические характеристики TP-141/TP-142.
Таблица 6. Технические характеристики
TP-141 TP-142
ВХОДЫ: Видео: 1 видеовыход компьютерной
ВЫХОДЫ: 1 выход OUT на разъеме типа RJ-45 Видео: 1 видеовход
МАКС. УРОВЕНЬ ВЫХОДНОГО
СИГНАЛА:
ОРГАНЫ УПРАВЛЕНИЯ: Level (Уровень): от –7,5 дБ до
ПОЛОСА ПРОПУСКАНИЯ
(ДЛЯ ПАРЫ ПЕРЕДАТЧИК/
ПРИЕМНИК):
РАЗРЕШАЮЩАЯ
СПОСОБНОСТЬ:
ОТНОШЕНИЕ СИГНАЛ/ШУМ: Звуковой сигнал: –80 дБ
ОБЩЕЕ УСИЛЕНИЕ: Звуковой сигнал:
СВЯЗЬ: По переменному току
ОБЩИЙ КОЭФФИЦИЕНТ
ГАРМОНИК + ШУМЫ:
ИСТОЧНИК ПИТАНИЯ: 12 В постоянного тока, 60 мА
графики на 15- контактном разъеме
типа HD15
Звук: 1 звуковой аналоговый на
разъеме типа мини-гнездо 3,5-мм
Звуковой сигнал: 20 Гц … 20 кГц при 0,5 дБ
Превышает UXGA; в режиме HDTV — до 1080р/60 Гц
Аналоговый / аналоговый: 0 дБ
Аналоговый / S/PDIF: –12 dBFS (дБ полной шкалы)
Звуковой сигнал: <0,01%
1 линейный вход LINE IN на
разъеме типа RJ-45
компьютерной графики на 15контактном разъеме типа HD15
Звук:
1 звуковой S/PDIF на разъеме
типа RCA
1 звуковой аналоговый на
разъеме типа мини-гнездо 3,5мм
Видео: 1,6 В
Звук: 2,3 В
+4,4 дБ,
EQ. (Эквалайзер): от 0 дБ до +33
дБм (130 м) на 50 МГц
ГАБАРИТЫ: 12,1 см x 7,18 см x 2,42 см Ш, Г, В
ВЕС: 0,3 кг приблизительно
ПРИНАДЛЕЖНОСТИ: Блок питания
Технические характеристики могут быть изменены без уведомления
KRAMER ELECTRONICS, LTD.18
Ограниченная гарантия
Kramer Electronics (далее — Kramer) гарантирует качество изготовления данного изделия и
отсутствие дефектов в использованных материалах на оговорённых далее условиях.
Срок гарантии
Гарантия распространяется на детали и качество изготовления в течение семи лет со дня
первичной покупки изделия.
Кто обеспечивается гарантией
Гарантией обеспечивается только первичный покупатель изделия.
На что гарантия распространяется, а на что — нет
Исключая перечисленные ниже пункты, гарантия покрывает случаи дефектности материалов
или некачественного изготовления данного изделия. Гарантия не распространяется на:
1. Любые изделия, не распространяемые Kramer или приобретённые не у авторизованного
дилера Kramer. Если Вы не уверены, является ли торгующая организация уполномоченным
представителем Kramer, свяжитесь, пожалуйста, с одним из наших агентов, перечисленных
в списке на web-сайте www.kramerelectronics.com.
2. Любые изделия, серийный номер на которых испорчен, изменён или удалён.
3. Повреждения, износ или неработоспособность, являющиеся следствием:
i) Аварии, применения не по назначению, неправильного обращения, небрежного
обращения, пожара, наводнения, молнии или иных природных явлений.
ii) Изменения конструкции или невыполнения требований инструкции, прилагаемой к
изделию.
iii) Ремонта или попытки ремонта кем-либо, кроме уполномоченных представителей
Kramer.
iv) Любой транспортировки изделия (претензии следует предъявлять службе
доставки).
v) Перемещения или установки изделия.
vi) Любого иного случая, не относящегося к дефектам изделия.
vii) Неправильного использования упаковки, корпуса изделия, применения кабелей и
дополнительных принадлежностей совместно с изделием.
Что мы оплачиваем и что не оплачиваем
Мы оплачиваем работы и материалы, затрачиваемые на изделие, покрываемое гарантией.
Не оплачиваются:
1. Расходы, сопутствующие перемещению или установке изделия.
2. Стоимость первоначального технического обслуживания (настройки), включая регулировки,
осуществляемые пользователем или программирование. Данная стоимость определяется
дилером Kramer, у которого было приобретено оборудование.
3. Затраты на перевозку.
Как получить гарантийное обслуживание
1. Чтобы получить обслуживание изделия, Вы должны доставить устройство (или отправить
его, транспортные расходы оплачены) в любой сервисный центр Kramer.
2. При необходимости гарантийного обслуживания следует представить помеченный датой
покупки товарный чек (или копию) и приложить его к изделию при отправке. Также,
пожалуйста, вышлите любой почтой сведения о Вашем имени, названии организации,
адресе и описание проблемы.
3. Координаты ближайшего уполномоченного сервисного центра Kramer можно узнать у
авторизованного дилера.
19
Ограничение подразумеваемых гарантий
Все подразумеваемые гарантийные обязательства, включая гарантии торговой ценности и
соответствия для применения в определённой области, ограничиваются продолжительностью
действия данной гарантии.
Исключение повреждений
Обязательства Kramer по отношению к любым дефектным изделиям ограничиваются ремонтом
или заменой изделия, по нашему усмотрению. Kramer не несет ответственность за:
1. Повреждения иного имущества, вызванные дефектами данного изделия, ущерб, полученный
вследствие неудобства изделия в работе, ущерб при невозможности использования изделия,
потери времени, коммерческие потери; или
2. Любой другой ущерб, случайный, преднамеренный или иного рода. В некоторых странах
могут не действовать ограничения на срок действия подразумеваемой гарантии и/или не
допускается исключать или ограничивать гарантию при возникновении случайного или
преднамеренного ущерба; таким образом, вышеприведенные ограничения и исключения
могут на Вас не распространяться.
Данная гарантия предоставляет вам особые законные права, и Вы также можете воспользоваться другими правами, состав которых зависит от места Вашего проживания.
Примечание: Все изделия, возвращаемые Kramer для обслуживания, должны получить первоначальное подтверждение, каковое может быть получено у Вашего дилера.
Данное оборудование прошло проверку на соответствие требованиям:
ЕН-50081: «Электромагнитная совместимость (ЕМС); основной стандарт по излучениям.
ЕН-50082: «Электромагнитная совместимость (ЕМС); основной стандарт по защите.
CFR-47 Правила и инструкции FCC: Часть 15 – «Радиочастотные устройства: Подраз-
Часть 1: Жилые, коммерческие условия и лёгкая промышленность».
Часть 1: Жилые, коммерческие условия и лёгкая промышленность».
дел В — Непредумышленное излучение».
Осторожно!
• Обслуживание аппаратуры может производить только уполномоченный Kramer технический
персонал. Любой пользователь, вносящий изменения или дополнения в конструкцию
устройства без ведома изготовителя, теряет разрешение на использование данного
оборудования.
• Пользуйтесь источником питания постоянного тока, входящим в комплект поставки.
• Применяйте, пожалуйста, рекомендованные типы соединительных кабелей для подключения
устройства к другому оборудованию.
Перечень организаций, осуществляющих продажу нашей продукции, приведён на
нашем web-сайте www.kramerelectronics.com или www.kramer.ru.
С данных сайтов можно также отправить письмо в правление компании.
Мы рады Вашим вопросам, замечаниям и отзывам.
Kramer Electronics, Ltd.
3 Am VeOlamo Street. Jerusalem 95463, Israel Tel: (+972-2)-654-4000
Fax: (+972-2)-653-5369, E-mail: info@kramerel.com, info@kramer.ru
Loading...
