РУКОВОДСТВО ПО

ЭКСПЛУАТАЦИИ

Преобразователь форматов и корректор

временных искажений

Модель:

FC-4002

KRAMER ELECTRONICS, LTD.

Содержание

СОДЕРЖАНИЕ

1 ВВЕДЕНИЕ ....................................................................................... 4

2 НАЧАЛО РАБОТЫ ............................................................................ 4

3 ОБЗОР ............................................................................................. 5

4 ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ FC-4002 ................................. 6

5 УСТАНОВКА ПРИБОРОВ В СТОЙКУ ................................................... 8

6 ПОДКЛЮЧЕНИЕ ИСТОЧНИКОВ И ПРИЕМНИКОВ СИГНАЛА ................ 9

6.1 Подключение к компьютеру............................................................ 10

6.2 DIP-переключатели конфигурации ..................................................11

7 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .................................................. 13

8 ПРОТОКОЛ ОБМЕНА ПО ИНТЕРФЕЙСУ RS-232 ............................... 14

Ограниченная гарантия .........................................................................15

3

1 ВВЕДЕНИЕ

Вас приветствует компания Kramer Electronics. Основанная в 1981 году,
она предлагает профессионалам в области видео, звука и презентаций
решения для огромного числа проблем, с которыми им приходится стал­киваться в повседневной работе — решения, созданные в творческом
поиске, уникальные, но при этом доступные по цене. У качества нет преде­лов, и за последние годы большая часть изделий компании была перера­ботана и усовершенствована. Наш модельный ряд, насчитывающий более
500 приборов, сейчас подразделяется по функциональности на 8 групп

Поздравляем вас с приобретением преобразователя форматов и коррек­тора временных искажений Kramer FC-4002. Он прекрасно подходит для:

• вещательных и монтажных студий

• решения любых задач постпроизводства

• презентационных установок с использованием источников сигнала

различных форматов.

В комплект поставки входят:

• преобразователь форматов и корректор временных искажений

FC-4002

• сетевой шнур и нуль-модемный адаптер

• это руководство по эксплуатации2.

2 НАЧАЛО РАБОТЫ

Перед началом работы рекомендуем:

• аккуратно извлечь оборудование из упаковки, сохранив коробку и упа­ковочный материал — в будущем они могут пригодиться для транс­портировки прибора

• изучить это руководство по эксплуатации

• использовать высококачественные кабели компании Kramer, предна-

значенные для передачи сигналов высокого разрешения3.

Введение

1

.

1

1: усилители-распределители; 2: видео- и аудиокоммутаторы, матричные коммутаторы и контроллеры;
3: видео-, аудио-, VGA/XGA-процессоры; 4: преобразователи формата и процессоры синхронизации;
5: интерфейсы для передачи сигналов по витой паре; 6: принадлежности и стоечные адаптеры;
7: преобразователи развертки и масштабаторы; 8: кабели и разъемы

2

Самую свежую версию руководства по эксплуатации можно получить с сайта компании: http://www.
kramerelectronics.com.

3

Полный список кабелей Kramer можно найти на веб-сайте компании по адресу http://www.
kramerelectronics.com.

KRAMER ELECTRONICS, LTD.4

3 ОБЗОР

Kramer FC-4002 — высококачественный преобразователь формата виде­осигнала и корректор временных искажений развертки. В частности, этот
прибор:

• имеет входы композитного видеосигнала, s-Video и компонентного
видеосигнала (Y, B-Y, R-Y или RGB/S). Нужный вход выбирается нажа­тием кнопки

• имеет проходной вход для подключения внешнего синхросигнала

• имеет высокостабильный внутренний генератор для работы без источ-

ника внешней синхронизации

• выдает сигнал синхронизации и либо компонентный видеосигнал
(Y, B-Y, R-Y или RGBS), либо одновременно композитный и s-Video
сигналы (режим работы выбирается DIP-переключателями)

• позволяет задать с помощью DIP-переключателей телевизионную сис­тему выходного сигнала (PAL B, PAL M, PAL N, NTSC 3,58, NTSC 4,43
или SECAM). FC-4002, однако, не выполняет преобразование телеви-
зионных систем.

Кроме того, FC-4002 имеет:

• кнопки на передней панели для выбора входа (композитный, Y/C, YUV
и RGB/S), включения режима внешней синхронизации, режима стоп­кадра и блокирования передней панели

• регуляторы грубой и тонкой подстройки фазы сигнала синхронизации
и фазы строчной развертки по отношению к поднесущей (SCH)

• возможность управления кнопками передней панели или дистанци­онно через интерфейс RS-232 от сенсорной панели, компьютера или
другого контроллера с этим интерфейсом.

Чтобы при работе с FC-4002 получить наилучшие результаты:

• используйте только высококачественные кабели. Это позволяет защи­титься от помех, избежать потерь сигнала из-за плохого согласования
и не допустить повышения уровня шума (что часто случается в плохих
кабелях)

• исключите помехи от размещенных неподалеку электроприборов,
которые могут серьезно повлиять на качество сигнала

• эксплуатируйте FC-4002 в сухом месте без чрезмерного солнечного
света и пыли.

Обзор

5

Органы управления и разъемы FC-4001

4 ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ

FC-4002

Расположение органов управления и разъемов FC-4002 показано на рис.
1, их назначение описывается в табл. 1 и 2.

Рис. 1. Преобразователь форматов и корректор временных искажений FC-4002

Таблица 1. Органы управления FC-4002, расположенные на передней панели

№ Орган управления или разъем Назначение

1 Выключатель POWER

2

3

4

5

6
7 Кнопка CV Выбор входа композитного видеосигнала
8 Кнопка RGB/S Выбор входа RGB/S
9 Кнопка YUV Выбор входа YUV

10 Кнопка LOCK

11 Кнопка FREEZE Включение режима стоп-кадра
12 Кнопка GENLOCK Включение режима работы с внешним синхросигналом

Подстроечный регуля­тор FINE

Подстроечный регуля-

SYNC

PHASE

тор COARSE
Подстроечный регуля-

тор FINE

SCH

Подстроечный регуля­тор COARSE

Кнопка Y/C Выбор входа s-Video

INPUT

SELECTOR

Включение и выключение питания, световая индикация
подачи питания

Грубая (COARSE) и тонкая (FINE) регулировка фазы
сигнала синхронизации (выполняется с помощью от­вертки)

Грубая (COARSE) и тонкая (FINE) регулировка фазы
строчной развертки по отношению к поднесущей (вы­полняется с помощью отвертки)

Включение и выключение блокировки кнопок передней
панели (срабатывает при нажатии и удержании более 2 с)

KRAMER ELECTRONICS, LTD.6

Органы управления и разъемы FC-4001

Таблица 2. Разъемы и органы управления FC-4002, расположенные на передней панели

№ Орган управления или разъем Назначение

13

14

15

16

17

18 BNC-разъем G/Y

19 BNC-разъем R/R-Y

20 BNC-разъем SYNC

21 BNC-разъем B/B-Y

22

23 BNC-разъем G/Y

24 BNC-разъем SYNC

25 BNC-разъем C/B/B-Y

26 DIP-переключатели SETUP

27 Порт RS-232

28

INPUTS

OUTPUTS

Разъем для сетевого шнура и держа­тель предохранителя Fuse

BNC-

LOOP

разъем

BNC-

SYNC

разъем

TERM

Кнопка

BNC-разъем CV Вход композитного видеосигнала

Четырехконтактный
разъем Y/C

BNC-разъем CV/R/R-Y

Проходной выход сигнала синхронизации

Подключение внешнего источника сигнала синхро­низации

В нажатом положении — подключение термина­тора 75 Ом ко входу сигнала синхронизации, в
отжатом — отключение (для работы в проходном
режиме)

Вход сигнала s-Video (Y/C)

Вход сигнала RGB (используются разъемы R/R-Y,
G/Y и B/B-Y), сигнала YUV (используются разъемы
R/R-Y, G/Y и B/B-Y), сигнала RGBS (используются
разъемы R/R-Y, G/Y, B/B-Y и SYNC)

Выход сигнала RGB (используются разъемы CV/
R/R-Y, G/Y и C/B/B-Y), сигнала YUV (используются
разъемы CV/R/R-Y, G/Y и C/B/B-Y), сигнала RGBS
(используются разъемы CV/R/R-Y, G/Y, C/B/B-Y и
SYNC)

DIP-переключатели конфигурирования прибора (см.
раздел 6.2)

Подключение компьютера или другого управляюще­го устройства

Подключение к сети переменного тока

7

Установка приборов в стойку

5 УСТАНОВКА ПРИБОРОВ В СТОЙКУ

Подготовка к установке в стойку Установка в стойку

Перед установкой приборов в стойку удостоверь­тесь в соответствии параметров окружающей
среды рекомендованным значениям:

• Температура эксплуатации от +5 до +45 °С

• Относительная влажность при эксплуатации
от 5 до 65%, без конденсации

• Температура хранения от –20 до +70 °С

• Относительная влажность при хранении
от 5 до 95%, без конденсации

ВНИМАНИЕ!

При установке прибора в 19-дюймовую стойку
удостоверьтесь, что:

1 Стойка находится в помещении с рекомендо-

ванной температурой и влажностью. Следует
иметь в виду, что в закрытой стойке с боль­шим числом установленных приборов темпе­ратура может превышать комнатную.

2 После установки прибора в стойку ему будет

обеспечена достаточная вентиляция.

3 Прибор установлен ровно, в подходящую для

него горизонтальную позицию стойки.

4 Подключение прибора не вызовет перегрузки

линии питания стойки. Перегрузка цепей пи­тания может привести к повреждению схем
защиты и силовой проводки. Необходимую
информацию о допустимой мощности можно
узнать из таблички, имеющейся на приборах.
Там же содержится информация о номиналь­ном токе предохранителя.

5 Прибор надежно заземлен и включен в розет-

ку с заземляющим контактом. При использо­вании сетевых удлинителей обратите особое
внимание на качество соединений. Прибор
должен подключаться к электросети только
сетевым шнуром, входящим в комплект его
поставки.

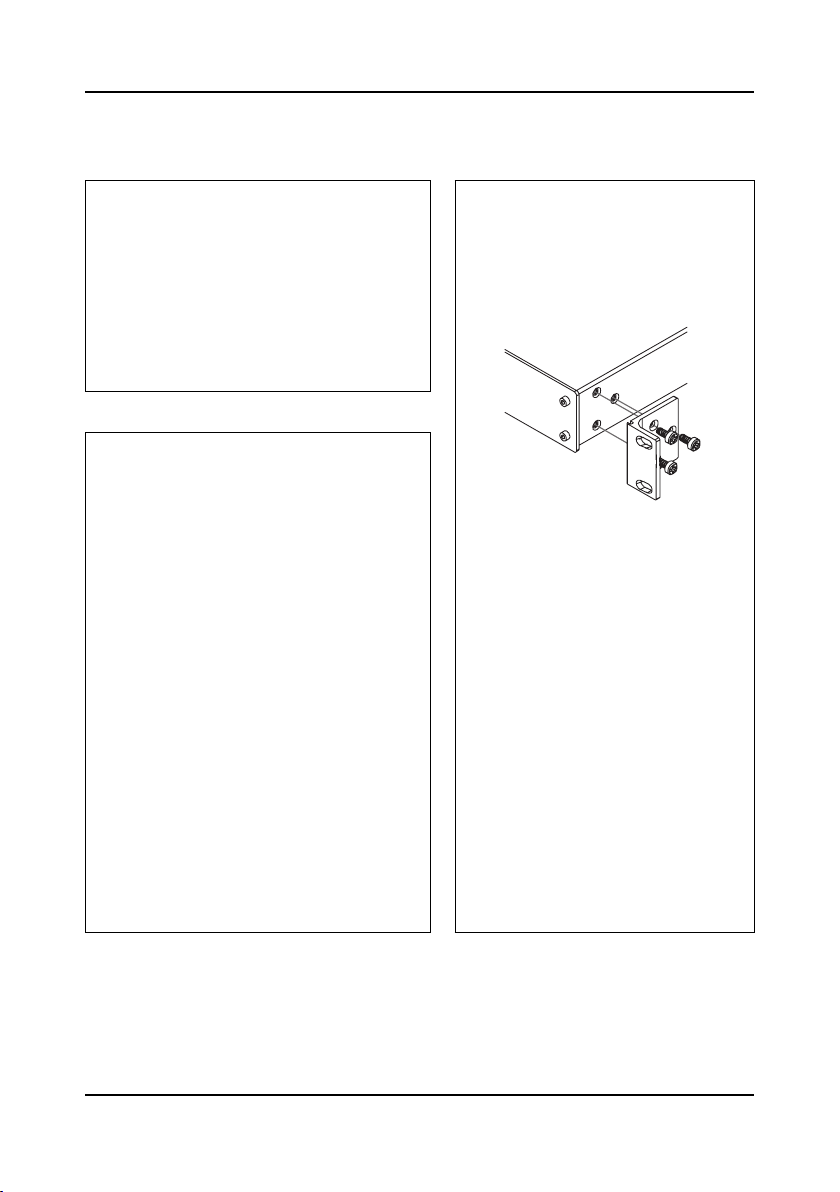

Для установки прибора в стойку:
1 Привинтите к прибору монтажные угол-

ки. Для этого отвинтите по три винта с
каждой стороны корпуса, установите
уголки и заверните винты, пропустив их
через отверстия в уголках.

2 Установите прибор в направляющие

стойки, вдвиньте его и зафиксируйте
винтами через отверстия в монтажных
уголках (винты в комплект поставки не
входят).

Обратите внимание:

• некоторые модели приборов имеют
несъемные монтажные уголки

• съемные монтажные уголки не устанав­ливаются при использовании прибора в
настольном варианте

• установка приборов в стойку выполня­ется до подключения каких-либо кабе­лей и подачи питания

• при использовании монтажного комп­лекта (адаптера) Kramer для установки
в стойку приборов, выполненных не в
19-дюймовом корпусе, ознакомьтесь с
руководством по эксплуатации адапте­ра (его можно загрузить с сайта компа­нии http://www.kramerelectronics.com)

KRAMER ELECTRONICS, LTD.8

Подключение источников и приемников сигнала

6 ПОДКЛЮЧЕНИЕ ИСТОЧНИКОВ И

ПРИЕМНИКОВ СИГНАЛА

FC-4002 можно использовать для преобразования одного из видеосиг­налов — композитного, s-Video или компонентного (YUV или RGB/S) —
либо в компонентный видеосигнал, либо в композитный одновременно
с s-Video1. На представленном на рис. 3 примере к выходу прибора под­ключена плазменная панель (используется сигнал RGBS).

Порядок подключения источников и приемников сигнала к FC-4002 сле­дующий:

1. Отключите питание FC-4002 и всех подключаемых к нему устройств.

2. Подключите к прибору источники сигнала:

• источник композитного видеосигнала (например, видеомагнито­фон) к BNC-разъему CV группы INPUT

• источник сигнала s-Video (например, видеоплейер с выходом
s-Video) к четырехконтактному разъему Y/C группы INPUT.

3. Соедините BNC-разъемы входов компонентного видеосигнала G/Y, B/
B-Y и R/R-Y в группе INPUT с источником видеосигнала YUV или RGB
следующим образом:

• видеоплейер системы Betacam подключите ко входам R/R-Y, G/Y

и B/B-Y,

или

• видеокамеру (RGBS) подключите ко входам R/R-Y, G/Y, B/B-Y

и SYNC.

4. Подключите к четырем BNC-разъемам группы OUTPUTS CV/R/R-Y, G/
Y, C/B/B-Y и SYNC приемник видеосигнала (например, с плазменную
панель).

5. При необходимости подключите к BNC-разъему LOOP другой прибор,
синхронизируемый от того же источника синхросигнала, и отожмите
кнопку TERM (в нажатом состоянии ко входу синхросигнала подклю­чен терминатор).

6. Подключите внешний источник синхросигнала к BNC-разъему SYNC.

7. При необходимости подключите компьютер или другое управляющее
устройство (см. раздел 6.1).

8. Установите переключатели конфигурации в нужное положение
(см. раздел 6.2).

9. Присоедините сетевой шнур (не показан на рис. 3). Рекомендуется
использовать только сетевой шнур, входящий в комплект поставки
прибора.

10. Включите питание FC-4002, а затем питание всех подключенных к нему
приборов.

1

Неиспользуемые выходы следует оставлять неподключенными.

9

Подключение источников и приемников сигнала

Управление FC-4002 возможно с помощью кнопок на передней панели
и через интерфейс RS-232.

6.1 Подключение к компьютеру

Для подключения FC-4002 к компьютеру рекомендуется использовать
нуль-модемный адаптер, входящий в комплект поставки прибора. Вставьте
нуль-модемный адаптер в разъем DB9 RS-232 на задней панели FC-4002
и девятижильным кабелем с прямой разводкой соедините его с разъемом
порта RS-232 компьютера.

Для подключения FC-4002 к компьютеру без использования нуль-модем­ного адаптера соедините разъем DB9 RS-232 на задней панели FC-4002 и
разъем последовательного порта компьютера в соответствии со схемой
на рис. 2.

Вывод 5 соединить с выводом 5 (общий провод)
Вывод 3 соединить с выводом 2
Вывод 2 соединить с выводом 3

5

9

4

8

3

7

2

6

1

Разъем DB9 (от компьютера) Разъем DB9 (к FC-4002)

При использовании экранированного кабеля соединить экран с выводом 5

5

9

4

8

3

7

2

6

1

Рис. 2. Подключение компьютера без использования нуль-модемного адаптера

KRAMER ELECTRONICS, LTD.10

Подключение источников и приемников сигнала

6.2 DIP-переключатели конфигурации

Назначение DIP-переключателей конфигурации FC-4002 определено
в табл. 3-5.

Таблица 3. Выбор телевизионной системы выходного сигнала

Телевизионная система DIP 1 DIP 2 DIP 3

SECAM с 9H ID OFF OFF OFF
SECAM ON OFF OFF
PAL OFF ON OFF
PAL N ON ON OFF
NTSC 3 OFF OFF ON
NTSC 4 ON OFF ON
PAL M OFF ON ON
Такая же, как у входного

сигнала

Таблица 4. Выбор выходного формата

Выходной формат DIP 6 DIP 7 DIP 8

Композитный OFF OFF OFF
Композитный с пьедесталом OFF OFF ON
Y/C OFF OFF OFF
Y/C с пьедесталом OFF OFF ON
YUV OFF ON OFF
RGB ON ON OFF

RGBS

ON ON ON

безраз­лично

ON ON

Таблица 5. Назначение DIP-переключателей 4 и 5

Переключатель Назначение

4 AGC

5 75% Bar Generator

Включение (ON) и выключение (OFF) автоматической регулировки
усиления

Включение (ON) и выключение (OFF) генератора цветных полос с
яркостью 75% от белого

Рис. 3 иллюстрирует подключение источников и приемников сигнала
к FC-4002.

11

Следующий

синхронизируемый

прибор

Источник

синхросигнала

Подключение источников и приемников сигнала

RS-232

Видеоплейер

с композитным

выходом

Видеоплейер

с выходом s-Video

Видеоплейер

Betacam

(источник

сигнала

Y, R-Y, B-Y)

или

Камера

(источник

сигнала RGB)

Плазменная

панель

Рис. 3. Подключение источников и приемников сигнала

KRAMER ELECTRONICS, LTD.12

Технические характеристики

7 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

В таблице 6 представлены технические характеристики FC-4002.

Таблица 6. Технические характеристики1 преобразователя форматов и корректора

временных искажений FC-4002

Один для композитного видеосигнала (размах 1 В, 75 Ом, разъем
BNC);
один для сигнала YC (размах 1 В (Y), 0,3 В (C), 75 Ом, четырех-

Входы

Выходы

Телевизионные системы: PAL-B/D/G/H/I/M/N, NTSC-3,58/4,43, SECAM

Цифровое разрешение: 10 бит

Полоса пропускания (–3 дБ) неравномерность 0,5 дБ в полосе до 5 МГц при полной нагрузке

Дифференциальное усиление 1%

Дифференциальная фаза 1°

К-фактор 1°

Отношение сигнал/шум 63 дБ

Нелинейность тракта яркостно­го сигнала

Временной сдвиг сигналов
яркости и цветности

Управление

Источник питания 230 В, 50/60 Гц (115 В для США), 14 ВА

Габаритные размеры 48,2 x 17,8 см x 1U, корпус с возможностью установки в стойку

Масса Около 2,6 кг

Принадлежности Сетевой шнур и нуль-модемный адаптер

контактный разъем);
один для компонентного видеосигнала Y/R-Y/B-Y (размах
1 В/0,7 В/0,7 В, 75 Ом) или RGB/S, разъемы BNC;
один проходной вход внешней синхронизации с отключаемым
терминатором 75 Ом, разъемы BNC

Один композитный (1 В, 75 Ом, разъем BNC);
один YC (Y: 1 В, C: 0,3 В, 75 Ом, два разъема BNC);
один компонентный или RGB/S (1 В/0,7 В/0,7 В, 75 Ом, разъемы
BNC)
один выход синхросигнала (разъем BNC)

1%

1 нс

С передней панели и через RS-232. На передней панели регуля­торы фазы SCH и синхросигнала, кнопки включения стоп-кадра и
блокировки кнопок передней панели

1

Технические характеристики могут быть изменены без предварительного уведомления.

13

Протокол обмена по интерфейсу RS-232

8 ПРОТОКОЛ ОБМЕНА ПО

ИНТЕРФЕЙСУ RS-232

К моменту выхода этого руководства в свет протокол обмена не был готов
к публикации. Самую свежую информацию см. на веб-сайте компании
Kramer (http://www.kramerelectronics.com).

KRAMER ELECTRONICS, LTD.14

Ограниченная гарантия

Kramer Electronics (далее — Kramer) гарантирует качество изготовления данного изделия и
отсутствие дефектов в использованных материалах на оговорённых далее условиях.

Срок гарантии

Гарантия распространяется на детали и качество изготовления в течение трех лет со дня
первичной покупки изделия.

Кто обеспечивается гарантией

Гарантией обеспечивается только первичный покупатель изделия.

На что гарантия распространяется, а на что — нет

Исключая перечисленные ниже пункты, гарантия покрывает случаи дефектности материалов
или некачественного изготовления данного изделия. Гарантия не распространяется на:

1. Любые изделия, не распространяемые Kramer или приобретённые не у авторизованного

дилера Kramer. Если Вы не уверены, является ли торгующая организация уполномоченным
представителем Kramer, свяжитесь, пожалуйста, с одним из наших агентов, перечисленных
в списке на web-сайте www.kramerelectronics.com.

2. Любые изделия, серийный номер на которых испорчен, изменён или удалён.

3. Повреждения, износ или неработоспособность, являющиеся следствием:

i) Аварии, применения не по назначению, неправильного обращения, небрежного

обращения, пожара, наводнения, молнии или иных природных явлений.

ii) Изменения конструкции или невыполнения требований инструкции, прилагаемой к

изделию.

iii) Ремонта или попытки ремонта кем-либо, кроме уполномоченных представителей

Kramer.

iv) Любой транспортировки изделия (претензии следует предъявлять службе

доставки).
v) Перемещения или установки изделия.
vi) Любого иного случая, не относящегося к дефектам изделия.
vii) Неправильного использования упаковки, корпуса изделия, применения кабелей и

дополнительных принадлежностей совместно с изделием.

Что мы оплачиваем и что не оплачиваем

Мы оплачиваем работы и материалы, затрачиваемые на изделие, покрываемое гарантией.
Не оплачиваются:

1. Расходы, сопутствующие перемещению или установке изделия.

2. Стоимость первоначального технического обслуживания (настройки), включая регулировки,
осуществляемые пользователем или программирование. Данная стоимость определяется
дилером Kramer, у которого было приобретено оборудование.

3. Затраты на перевозку.

Как получить гарантийное обслуживание

1. Чтобы получить обслуживание изделия, Вы должны доставить устройство (или отправить
его, транспортные расходы оплачены) в любой сервисный центр Kramer.

2. При необходимости гарантийного обслуживания следует представить помеченный датой
покупки товарный чек (или копию) и приложить его к изделию при отправке. Также,
пожалуйста, вышлите любой почтой сведения о Вашем имени, названии организации,
адресе и описание проблемы.

3. Координаты ближайшего уполномоченного сервисного центра Kramer можно узнать у
авторизованного дилера.

Ограничение подразумеваемых гарантий

Все подразумеваемые гарантийные обязательства, включая гарантии торговой ценности и
соответствия для применения в определённой области, ограничиваются продолжительностью
действия данной гарантии.

Исключение повреждений

Обязательства Kramer по отношению к любым дефектным изделиям ограничиваются ремонтом
или заменой изделия, по нашему усмотрению. Kramer не несет ответственность за:

1. Повреждения иного имущества, вызванные дефектами данного изделия, ущерб, полученный
вследствие неудобства изделия в работе, ущерб при невозможности использования изделия,
потери времени, коммерческие потери; или

2. Любой другой ущерб, случайный, преднамеренный или иного рода. В некоторых странах
могут не действовать ограничения на срок действия подразумеваемой гарантии и/или не
допускается исключать или ограничивать гарантию при возникновении случайного или
преднамеренного ущерба; таким образом, вышеприведенные ограничения и исключения
могут на Вас не распространяться.

Данная гарантия предоставляет вам особые законные права, и Вы также можете воспользо­ваться другими правами, состав которых зависит от места Вашего проживания.

Примечание: Все изделия, возвращаемые Kramer для обслуживания, должны получить пер­воначальное подтверждение, каковое может быть получено у Вашего дилера.

Данное оборудование прошло проверку на соответствие требованиям:
ЕН-50081: «Электромагнитная совместимость (ЕМС); основной стандарт по излучениям.

ЕН-50082: «Электромагнитная совместимость (ЕМС); основной стандарт по защите.

CFR-47 Правила и инструкции FCC: Часть 15 – «Радиочастотные устройства: Подраздел

Часть 1: Жилые, коммерческие условия и лёгкая промышленность».

Часть 1: Жилые, коммерческие условия и лёгкая промышленность».

В — Непредумышленное излучение».

Осторожно!

• Обслуживание аппаратуры может производить только уполномоченный Kramer технический
персонал. Любой пользователь, вносящий изменения или дополнения в конструкцию
устройства без ведома изготовителя, теряет разрешение на использование данного
оборудования.

• Пользуйтесь источником питания постоянного тока, входящим в комплект поставки.

• Применяйте, пожалуйста, рекомендованные типы соединительных кабелей для подключения
устройства к другому оборудованию.

Перечень организаций, осуществляющих продажу нашей продукции, приведён на

нашем web-сайте www.kramerelectronics.com или www.kramer.ru.

С данных сайтов можно также отправить письмо в правление компании.

Мы рады Вашим вопросам, замечаниям и отзывам.

Kramer Electronics, Ltd.

3 Am VeOlamo Street. Jerusalem 95463, Israel Tel: [phone]

Fax: [phone], E-mail: [e-mail], [e-mail]
