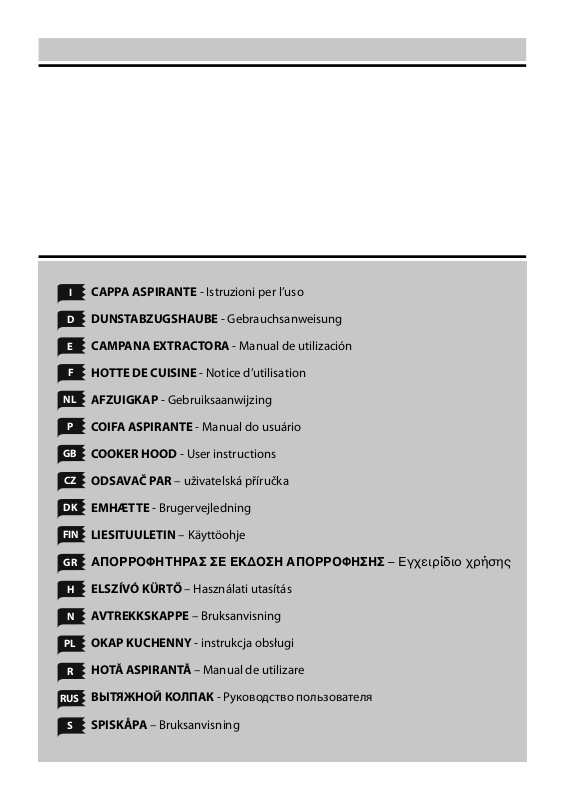

Korting KHT 5230 B User Manual [ru]

CAPPA ASPIRANTE - Istruzioni per l’uso

DUNSTABZUGSHAUBE - Gebrauchsanweisung

CAMPANA EXTRACTORA - Manual de utilización

HOTTE DE CUISINE - Notice d’utilisation

AFZUIGKAP - Gebruiksaanwijzing

COIFA ASPIRANTE - Manual do usuário

COOKER HOOD - User instructions

ODSAVAČ PAR – uživatelská příručka

EMHÆTTE - Brugervejledning

FIN

LIESITUULETIN – Käyttöohje

ΑΠΟΡΡΟΦΗΤΗΡΑΣ ΣΕ ΕΚΔΟΣΗ ΑΠΟΡΡΟΦΗΣΗΣ – Εγχειρίδιο χρήσης

ELSZÍVÓ KÜRTŐ – Használati utasítás

AVTREKKSKAPPE – Bruksanvisning

OKAP KUCHENNY - instrukcja obsługi

HOTĂ ASPIRANTĂ – Manual de utilizare

ВЫТЯЖНОЙ КОЛПАК - Руководство пользователя

RUS

SPISKÅPA – Bruksanvisning

Fig.1

2 A

50 60 70 90

ECM

410 510 610

810

510

2 B

Optional

510

116

115

50 60 70 90

DCM

460 560 660

860

18.5 120

182

150

Fig.2

505

100

23996

max 80 cm

- 2 -

2 C

22445

Fig.3

1 mm

Fig.4

Fig.5

G - F

Fig.6

- 3 -

Fig.7

Fig.9

Fig.11

ABC

C1C2C

Fig.8

Fig.10

Fig.12

Fig.13

- 4 -

ITALIANO

GENERALITÀ

Leggere attentamente il contenuto del presente libretto in quanto fornisce importanti indicazioni riguardanti la sicurezza di installazione, d’uso e di manutenzione. Conservare il libretto per ogni ulteriore consultazione. L’apparecchio è stato progettato per uso in versione aspirante (evacuazione aria all’esterno - Fig.1B ) e filtrante (riciclo aria all’interno - Fig.1A) o con motore esterno (Fig.1C).

AVVERTENZE PER LA SICUREZZA

1. Fare attenzione se funzionano contemporaneamente una cappa aspirante e un bruciatore o un focolare dipendenti dall’aria dell’ambiente ed alimentati da un’energia diversa da quella elettrica, in quanto la cappa aspirando toglie all’ambiente l’aria di cui il bruciatore o il focolare necessita per la combustione. La pressione negativa nel locale non deve superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro, provvedere quindi ad un’opportuna ventilazione del locale. Per l’evacuazione esterna attenersi alle disposizioni vigenti nel vostro paese.

Prima di allacciare il modello alla rete elettrica:

- Controllare la targa dati (posta all’interno dell’ apparecchio) per accertassi che la tensione e potenza siano corrispondenti a quella della rete e la presa di collegamento sia idonea. In caso di dubbio interpellare un elettricista qualificato.

- Se il cavo di alimentazione è danneggiato, esso deve essere sostituito da un cavo o un assieme speciali disponibile presso il costruttore o il suo servizio assistenza tecnica.

- Collegare il dispositivo all’alimentazione attraverso una spina con fusibile 3A o ai due fili della bifase protetti da un fusibile 3A.

2. Attenzione ! In determinate circostanze gli elettrodomestici possono essere pericolosi. A) Non cercare di controllare i filtri con la cappa in funzione B) Non toccare le lampade e le zone adiacenti, durante e subito dopo l’uso prolungato dell’impianto di illuminazione. C) E’ vietato cuocere cibi alla fiamma sotto la cappa D) Evitare la fiamma libera, perché dannosa per i filtri e pericolosa per gli incendi E) Controllare costantemente i cibi fritti per evitare che l’olio surriscaldato prenda fuoco F) Prima di effettuare qualsiasi manutenzione, disinserire la cappa dalla rete elettrica. G) Questo apparecchio non è destinato all’utilizzo da parte di bambini o persone che necessitano di supervisione. H) Controllare che i bambini non giochino con l’apparecchio. I) Quando la cappa viene utilizzata contemporaneamente ad apparecchi che bruciano gas o altri combustibili, il locale deve essere adeguatamente ventilato. L) Se le operazioni di pulizia non vengono eseguite nel rispetto delle istruzioni, esiste il rischio che si sviluppi un incendio.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic

Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l’utente contribuisce a prevenire le potenziali conseguenze negative per l’ambiente e la salute.

Il simbolo pagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l’idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l’idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

sul prodotto o sulla documentazione di accom-

ISTRUZIONI PER L’INSTALLAZIONE

Le operazioni di montaggio e collegamento elettrico devono essere effettuate da personale specializzato.

• Collegamento elettrico

L’apparecchio è costruito in classe II, perciò nessun cavo deve essere collegato alla presa di terra. L’allaccio alla rete elettrica deve essere eseguito come segue: MARRONE = L linea BLU = N neutro Se non prevista, montare sul cavo una spina normalizzata per il carico indicato nella targa dati. Se provvista di spina, fare in modo che sia facilmente accessibile dopo l’installazione dell’apparecchio.Nel caso di collegamento diretto alla rete elettrica è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti.

• La distanza minima fra la superficie di supporto dei recipienti di cottura sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere di almeno 65 cm. Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all’esterno di quella inferiore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuare fumi degli apparecchi alimentati da un’energia diversa da quella elettrica.

- Nel caso di montaggio dell’apparecchio in versione aspirante predisporre il foro di evacuazione aria.

• Si consiglia l’utilizzo di un tubo evacuazione aria con lo stesso diametro della bocca uscita aria. L’utilizzo di una riduzione potrebbe diminuire le prestazioni del prodotto ed aumentare la rumorosità.

• Attenzione: se le lampade non dovessero funzionare, assicurarsi che siano del tutto avvitate.

• Installazione Prima di procedere alle operazioni di montaggio (secondo il modello da voi acquistato), per una più facile manovrabilità dell’apparecchio, togliere la griglia come indicato in  gura 7 o i pannelli in alluminio come indicato in  gura 8.

• L’ apparecchio è provvisto di 2 uscite dell’ aria, una situata nella parte superiore e l’ altra nella parte posteriore utilizzabili a secondo delle vostre esigenze Fig 1A. Sono forniti a corredo del prodotto la  angia D, alla quale va collegato il tubo evaquazione aria, ed un tappo B per chiudere l’ uscita dell’ aria non utilizzata.

- 5 -

• Questo apparecchio può essere installato in due modi di erenti:

1. Montaggio della cappa nella parte inferiore del pensile

(Fig.2)

- E ettuare 4 fori sul pensile rispettando le misure indicate nelle  gure 2 A-2 C .

- Posizionare la cappa sotto il pensile e  ssarla con 4 viti (non in dotazione) idonee al tipo di mobile.

2. Montaggio della cappa alla parete (Fig.2).

- E ettuare 4 fori rispettando le misure indicate nelle  gure 2 A-2 B.

- Appendere la cappa alla parete, utilizzando i 2 fori H, allinearla in posizione orizzontale e  ssarla de nitivamente alla parete utilizzando i due fori di sicurezza inferiori I (Fig.2B).

- Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo di muro (es. cemento armato, cartongesso, ecc). Nel caso in cui le viti e i tasselli siano forniti in dotazione con il prodotto accertarsi che siano idonei per il tipo di parete in cui deve essere  ssata la cappa.

Montaggio dei camini estetici (optional)

- Questo modello di cappa può avere come optional dei camini estetici da richiedere al Vs rivenditore.

- Predisporre l’alimentazione elettrica entro l’ingombro del camino estetico.

- Se il vostro apparecchio deve essere installato in versione aspirante o in versione motore esterno, predisporre il foro evacuazione aria ( g.1A - 1C).

- Regolare la larghezza della sta a di supporto del camino superiore (Fig.3). Successivamente  ssarla al muro in modo che sia in asse con la vostra cappa tramite le viti A (Fig.3) e rispettando la distanza dal so tto indicata in (Fig.2 B). Collegare il tubo  essibile (non in dotazione) alla  angia D ( g.1A).

- In lare il camino estetico superiore F all’interno del camino estetico inferiore G ed appendere i camini estetici sulla parete, come indicato in  gura 4.

- Collegare il tubo flessibile al foro di evaquazione aria precedentemente predisposto (solo nella versione aspirante o motore esterno).

- S lare il camino estetico superiore F  no alla sta a e  ssarlo tramite le viti C (Fig.3).

- Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo di muro (es. cemento armato, cartongesso, ecc).

- Nel caso in cui le viti e i tasselli siano forniti in dotazione con il prodotto accertarsi che siano idonei per il tipo di parete in cui deve essere  ssata la cappa.

La cappa è già predisposta per la versione con cui è stata richiesta. Le versioni possono essere:

- Aspirante fig.1A-5)

- Filtrante fig.1B-6-10).

- Se la cappa è in versione aspirante la leva C deve essere posizionata come indicato in figura 5.

- Se la cappa è in versione filtrante la leva C deve essere posizionata come indicato in figura 6.

• Versione aspirante

Con questo tipo d’installazione l’apparecchio scarica i vapori all’esterno attraverso una parete perimetrale o canalizzazione esistente. E’ necessario, a tal scopo, acquistare, un tubo evacuazione aria, del tipo previsto dalle vigenti normative non in ammabile e collegarlo alla  angia D ( g.1A). La  angia D è in dotazione al prodotto e va  ssata sopra il foro uscita aria della cappa come indicato in  gura 5.

• Versione  ltrante

Per trasformare la cappa da versione aspirante a versione  ltrante, richiedere al vostro rivenditore i  ltri a carbone attivo. I  ltri devono essere applicati al gruppo aspirante posto all’interno della cappa centrandoli ad esso e ruotandoli di 90 gradi  no allo scatto d’arresto ( g.10). Per e ettuare questa operazione rimuovere la griglia D o i pannelli G ( g. 7-8). Chiudere con il tappo B l’apertura d’uscita dell’aria, come indicato in  gura 6.

USO E MANUTENZIONE

• Si raccomanda di mettere in funzione l’apparecchio prima di procedere alla cottura di un qualsiasi alimento. Si raccomanda di lasciar funzionare l’apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un’evacuazione completa dell’aria viziata. Il buon funzionamento della cappa è condizionato da una corretta e costante manutenzione; una particolare attenzione deve essere data al filtro antigrasso e al filtro al carbone attivo.

• Il filtro antigrasso ha il compito di trattenere le particelle grasse in sospensione nell’aria, pertanto è soggetto ad intasarsi in tempi variabili relativamente all’uso dell’apparecchio. Il filtro acrilico, che si trova appoggiato alla griglia, va sostituito quando le scritte, visibili attraverso la griglia, cambiano colore e l’inchiostro si espande; il nuovo filtro deve essere applicato in modo tale che le scritte siano visibili attraverso la griglia dall’esterno della cappa. Nel caso in cui i filtri acrilici non abbiano le scritte, oppure siano presenti filtri metallici o a pannello in alluminio, per prevenire il pericolo di eventuali incendi, al massimo ogni 2 mesi è necessario lavare i filtri eseguendo le seguenti operazioni:

- togliere il filtro dalla griglia e lavarlo con una soluzione di acqua e detergente liquido neutro lasciando rinvenire lo sporco.

- Sciacquare abbondantemente con acqua tiepida e lasciare asciugare. I filtri metallici e/o pannello in alluminio possono essere lavati anche in lavastoviglie. Dopo alcuni lavaggi, se i filtri sono in alluminio o pannello in alluminio, si possono verificare delle alterazioni del colore. Questo fatto non dà diritto a reclamo per l’eventuale loro sostituzione. In caso di inadempienza delle istruzioni di sostituzione e di lavaggio si può verificare il rischio di incendio dei filtri antigrasso.

• I filtri al carbone attivo servono per depurare l’aria che viene rimessa nell’ambiente. I filtri non sono lavabili o rigenerabili e devono essere sostituiti ogni quattro mesi al massimo. La saturazione del carbone attivo dipende dall’uso più o meno prolungato dell’apparecchio, dal tipo di cucina e dalla regolarità con cui viene effettuata la pulizia del filtro antigrasso

• Pulire frequentemente tutti i depositi sul ventilatore e sulle altre superfici, usando un panno inumidito con alcool denaturato o detersivi liquidi neutri non abrasivi.

• L’ impianto di illuminazione è progettato per l’uso durante la cottura e non per l’uso prolungato di illuminazione generale dell’ambiente. L’uso prolungato dell’illuminazione diminuisce notevolmente la durata media delle lampade.

• Sostituzione dei pannelli alluminio

Per sostituire i pannelli alluminio basta tirare la maniglia A come indicato in  g.8.

• Sostituzione dei pannelli acrilici o metallici

Per sostituire i pannelli acrilici o metallici bisogna prima

- 6 -

togliere la griglia D spingendo i due tasti laterali B verso l’interno come indicato in  gura 7. Togliere i 2 ferma  ltri B ( g.9) e il pannello acrilico o metallico C. Per riassemblare il particolare e ettuare l’operazione inversa.

• Comandi:( g.12-13) meccanici la simbologia è di seguito riportata:

A= tasto ILLUMINAZIONE B= tasto OFF C= tasto PRIMA VELOCITA’ D= tasto SECONDA VELOCITA’ E= tasto TERZA VELOCITA’

• Comandi: ( g.11) slider la simbologia è di seguito ripor-

tata:

A = Interruttore luce A1 = tasto O A2 = tasto On B = Controllo di velocità B1 = tasto O B2 = tasto PRIMA VELOCITA’ B3 = tasto SECONDA VELOCITA’ B4 = tasto TERZA VELOCITA’

SI DECLINA OGNI RESPONSABILITÀ PER EVENTUALI DANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE.

DEUTSCH

ALLGEMEINES

Diese Anleitung bitte aufmerksam durchlesen, da sie wichtige Sicherheitshinweise zur Installation, zum Gebrauch und zur Wartung enthält. Die Anleitung für eventuelle zukünftige Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch in Aspirationsversion (Luftausscheidung nach außen - Abb.1B), Fitrationsversion (innerer Luftumlauf - Abb.1A) oder mit äußerem Motor (Abb.1C) entworfen.

SICHERHEITSHINWEISE

1. Vorsicht ist geboten, wenn gleichzeitig eine Abzugshaube und ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energiequelle als Strom versorgt werden, da die Küchenhaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung benötigen. Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar) nicht übersteigen. Um einen sicheren Betrieb der Abzugshaube zu gewährleisten, ist daher immer auf eine ausreichende Belüftung des Raumes zu achten. Bei der Ableitung der Luft nach aussen müssen die nationalen Vorschriften eingehalten werden.

Vor Anschluss des Modells an das Stromnetz :

- kontrollieren Sie das Typenschild an der Geräteinnenseite um sich zu vergewissern, ob Spannung und Stromstärke der des Stromnetzes entsprechen und die Steckdose geeignet ist. Im Zweifelsfall wenden Sie sich bitte an einen qualifizierten Elektriker.

- Sollte das Speisekabel beschädigt sein, ist es durch ein anderes - beim Hersteller oder dessen Kundendienst erhältliches - Kabel oder mit einem speziellen Bausatz - zu

ersetzen.

- Das Gerät muss mittels eines Steckers mit 3A-Sicherung oder über die beiden Drähte des Zweiphasenanschlusses, die durch eine 3A-Sicherung geschützt sind, an die Stromversorgung angeschlossen werden.

2. Achtung ! Elektrogeräte können unter gewissen Umständen gefährlich sein! A) Niemals die Filter kontrollieren, wenn die Dunstabzugshaube in Betrieb ist. B) Die Lampen und die umliegenden Bereiche nicht während oder nach längerer Benutzung des Lichts berühren. C) Es ist verboten, Speisen unter der Dunstabzugshaube zu flambieren. D) Offene Flammen sind unbedingt zu vermeiden, da diese die Filter beschädigen und einen Brand verursachen können. E) Beim Frittieren sind die Speisen ständig zu kontrollieren, um eine Entzündung von überhitztem Öl zu verhindern. F) Vor jeglichen Wartungsarbeiten unbedingt den Netzstecker aus der Steckdose entfernen. G) Das Gerät sollte nicht von kleinen Kindern oder gebrechlichen Personen ohne Beaufsichtigung benutzt werden. H) Kleine Kinder sollten beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Gerät spielen. I) Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird. L) Es besteht Brandgefahr, wenn die Reinigung nicht entsprechend den Anleitungen durchgeführt wird.

Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste Electrical Electronic Equipment (WEEE) gekennzeichnet. Sorgen Sie bitte dafür, dass das Gerät korrekt entsorgt wird, der Benutzer trägt dazu bei, den potentiellen negativen Folgen für Umwelt und Gesundheit vorzubeugen.

Das auf dem Produkt oder auf den Begleitpapieren be findliche Symbol

wie normaler Hausmüll behandelt werden darf, sondern dass es einer geeigneten Sammelstelle für das Recycling der elektrischen und elektronischen Geräteteile zugeführt werden muss. Entsorgen Sie bitte das Altgerät gemäß der lokalen Richtlinien. Für weitere Informationen hinsichtlich der Behandlung, der Wiederverwertung und des Recycling des Produkts wenden Sie sich bitte an die zuständige lokale Stelle, an die Sammelstelle für Hausmüll, oder an den Händler, bei dem Sie das Gerät erworben haben.

sagt aus, dass dieses Produkt nicht

INSTALLATIONSANLEITUNG

Montage und Anschluss müssen von einem Fachmann durchgeführt werden.

• Elektroanschluss

Die Küchenhaube gehört zur Geräteklasse II, daher muss keine der Leitungen geerdet werden. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen: BRAUN = L Leitung BLAU = N Neutrale Linie Falls nicht vorhanden, muss ein Normstecker mit den auf dem Typenschild angegebenen Werten an das Kabel

- 7 -

angeschlossen werden. Wenn die Küchenhaube mit einem Netzstecker ausgestattet ist, muss diese so installiert werden, dass der Stecker gut zugänglich ist. Beim Direktanschluss an das Stromnetz muss zwischen Gerät und Netz ein der Netzlast und den geltenden Vorschriften entsprechender Mehrpolstecker mit einer Mindestöffnung von 3 mm zwischen den Kontakten installiert werden.

• Der Mindestabstand zwischen der Stellfläche für die Kochbehälter auf der Kochvorrichtung und dem unteren Teil der Abzugshaube muss mindestens 65 cm betragen. Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehr Teilen zusammengesetzt ist, muss der obere Teil über den unteren gestülpt werden. Auf keinen Fall darf das Abluftrohr der Küchenhaube an ein Rohr angeschlossen werden, in dem Warmluft zirkuliert oder das zur Entlüftung von Geräten verwendet wird, die an eine andere Energiequelle als an Strom angeschlossen sind.

- Sollte das Gerät mit Abzugsvorrichtung montiert werden, bereiten Sie eine Luftabzugsö nung vor.

• Es empfiehlt sich der Einsatz eines Luftableitungsrohres, das denselben Durchmesser aufweist, wie der der Luftabzugsöffnung. Die Verwendung eines Reduzierstücks könnte die Leistungen des Erzeugnisses beeinträchtigen und das Betriebsgeräusch erhöhen.

• Achtung: Sollten die Lampen nicht funktionieren, dann prüfen Sie, dass alle gut eingeschraubt sind.

• Installation Bevor Sie mit der Montage (je nach gekauftem Modell) beginnen, nehmen Sie zur besseren Handhabung des Geräts das Gitter (siehe Abbildung 7) oder die Alupaneele (siehe Abbildung 8) ab.

• Apparatet er udstyret med 2 luftåbninger nederst og øverst, som kan anvendes efter behov Fig 1A. Med produktet følger  angen D, som tilsluttes luftudsugningsrøret, og en prop B til den luftåbning, der ikke anvendes.

• Dieses Gerät kann auf zwei verschiedene Arten installiert werden:

1. Montage der Dunstabzugshaube unter einem Hängeschrank.(Abb.2)

- Bohren Sie 4 Löcher am Hängeschrank entsprechend der Abmessungen auf den Abbildungen 2 A-2 C.

- Positionieren Sie die Abzugshaube unter dem Hängeschrank und befestigen Sie sie mit 4 für den Schrank geeigneten Schrauben (nicht mitgeliefert).

2. Montage der Dunstabzugshaube an der Wand.

(Abb.2).

- Bohren Sie 4 Löcher entsprechend der Abmessungen auf den Abbildungen 2 A-2 B.

- Hängen Sie die Abzugshaube mittels der 2 Bohrlöcher H an die Wand, richten Sie sie waagrecht aus und befestigen Sie sie an der Wand unter mittels der zwei unteren Sicherheitsbohrlöcher I (Abb.2B). Für die verschiedenen Montagen dem Mauertyp (z. B. Eisenbeton, Gipskarton, usw.) entsprechende Schrauben und Dübel verwenden. Falls die Schrauben und Dübel mit dem Produkt mitgeliefert wurden, sich vergewissern, daß sie für die Art der Wand, an der die Abzugshaube befestigt werden soll, geeignet sind.

Montage der dekorkamine (optional)

- Dieses Dunstabzugshauben-Modell kann auf Wunsch mit

einem Dekorkamin ausgestattet werden. Fragen Sie den Händler Ihres Vertrauens danach.

- Legen Sie den Stromanschluss im Inneren des Dekorkamins an.

- Wird Ihre Dunstabzugshaube als Abluftgerät, oder mit einem Außenmotor installiert, ist eine entsprechende Luftabzugsö nung anzulegen (Abb.1A - 1C).

- Regulieren Sie die Breite des Haltebügels C des oberen Kamins (Abb.3). Befestigen Sie ihn dann mit Hilfe der Schrauben A so an der Wand, dass er auf einer Achse mit der Dunstabzugshaube liegt (Abb.3 ); beachten Sie hierbei den angegebenen Abstand von der Decke (Fig.2 B). Verbinden Sie das Flexrohr (nicht mitgeliefert) mit dem Flansch D (Abb.1A).

- Schieben Sie den oberen Verbindungs ansch F in den unteren Verbindungs ansch G und hängen Sie die Dekorkamine an die Wand wie auf Abbildung 4 gezeigt.

- Verbinden Sie das Flexrohr mit der zuvor ausgeschnittenen Abluftö nung (nur bei Abluftversion oder Außenmotor).

- Schieben Sie den oberen Anschluss F bis zum Haltebügel und befestigen Sie ihn mit den Schrauben C (Abb.3).

- Verwenden Sie zur Geräteinstallation Schrauben und Spreizdübel, die für die jeweilige Wandart (zum Beispiel: Stahlbetonwände, Wände aus Gipspappe usw.) geeignet sind.

- Sollten die Schrauben und Dübel als Geräteausstattung mitgeliefert werden, stellen Sie bitte sicher, dass sie sich für die Art von Wand, an der das Gerät montiert werden soll, eignen.

Die Dunstabzugshaube ist bereits für die Version, für die sie bestellt wurde, passend. Die verschiedenen Versionen:

- Abluftversion (Abb.1A-5)

- Umluftversion (Abb.1B-6-10)

- Bei abluftbetrieb muss der Hebel C der Dunstabzugshaube so wie auf der Abbildung 5 veranschaulicht positioniert werden.

- Bei umluftbetrieb muss der Hebel C der Dunstabzugshaube so wie auf der Abbildung 6 veransctpositioniert werden.

• Abluftversion Bei dieser Betriebsweise werden die angesaugten Dämpfe durch die Außenwand oder durch ein Abluftrohr ins Freie geleitet. Zu diesem Zweck muß ein normgerechtes, nicht entflammbares Rohr mit Durchmesser besorgt und an den vorgesehenen Anschlußflansch D (Abb.1A). Der Flansch D wird mitgeliefert und muss über der Abluftöffnung der Haube wie in Abbildung 5 gezeigt befestigt werden.

• Umluftversion

Möchten Sie das Gerät von Abluftversion auf Umluftversion umrüsten, sind Aktivkohle lter erforderlich, die Sie bei Ihrem Händler erwerben können. Die Filter sind mittig an der sich im Innern der Dunstabzugshaube be ndlichen Absauggruppe einzusetzen und im Uhrzeigersinn um 90 Grad bis zum Einrasten einzudrehen. (Abb. 10). Nehmen Sie hierzu erst das Gitter D oder die Paneele G ab (Abb. 7-8). Verschließen Sie mit dem Deckel B die Abluftö nung, wie in Abbildung 6 gezeigt.

BENUTZUNG UND WARTUNG

• Es wird empfohlen, die Dunstabzugshaube schon vor Kochbeginn der Speisen einzuschalten. Es wird weiterhin empfohlen, das Gerät nach Beendigung des Kochvorgangs noch 15 Minuten weiterlaufen zu lassen, um den vollständigen Abzug der Kochdünste zu gewährleisten. Die Leistungsfähigkeit der

- 8 -

Dunstabzugshaube hängt entscheidend von der Sorgfalt und Regelmäßigkeit der Wartung ab, insbesondere die des Fett lters und die des Aktivkohle lters.

• Der Fettfilter hat die Aufgabe, die in den Kochdünsten enthaltenen Fettpartikel zurückzuhalten. Er ist demnach der Verschmutzung besonders ausgesetzt und sollte, je nach Gebrauch und Kochgewohnheiten, in mehr oder weniger langen Zeitabschnitten gereinigt werden. Der auf dem Gitter befindliche Acrylfilter ist jedes Mal dann auszutauschen, wenn die durch das Gitter sichtbaren Aufschriften Farbveränderungen aufweisen und die Tinte ausläuft. Der neue Filter ist so einzulegen, dass die Aufschriften durch das Gitter hindurch vom Äußeren der Dunstabzugshaube her sichtbar sind. Im Falle von Acryl ltern ohne Schriften, Metall ltern oder Filtern in Form von Alupaneelen muss die Reinigung spätestens alle 2 Monate erfolgen, um Brandgefahr vorzubeugen. Gehen Sie hierzu wie folgt vor:

- Filter vom Gitter abnehmen und in einer milden Spüllauge reinigen, eventuell etwas einweichen lassen.

- Abschließend gründlich lauwarm abspülen und trocknen lassen. Die Metall lter und/oder Alupaneele können auch im Geschirrspüler gereinigt werden. Nach mehrmaligem Reinigen der Filter (bei Alu ltern oder -paneelen) könnten Farbveränderungen auftreten. Hieraus resultiert jedoch kein Anspruch auf kostenlosen Ersatz derselben. Durch Nichteinhaltung der Vorgaben hinsichtlich des Austauschs und der Reinigung der Fettfilter kann Brand verursacht werden.

• Die Aktivkohle lter dienen dazu, die Luft zu reinigen, die wieder in den Raum zurückgeführt wird. Die Filter sind weder waschbar noch wiederverwertbar und müssen spätestens alle vier Monate ausgewechselt werden. Die Sättigung der Aktivkohle hängt von der mehr oder minder langen Benutzungsdauer der Dunstabzugshaube, von der Art der zubereiteten Speisen und von der mehr oder weniger häu gen Reinigung des Fett lters ab.

• Alle auf dem Lüftergehäuse und den anderen Teilen der Haube angesammelten Rückstände sind regelmäßig mit Spiritus oder einem neutralen Flüssigreiniger ohne Scheuermittel zu entfernen.

• Die Beleuchtung der Dunstabzugshaube ist dazu geplant, während des Kochvorgangs eingesetzt zu werden. Durch einen verlängerten Einsatz der Beleuchtung wird die durchschnittliche Lebensdauer der Leuchten erheblich gemindert.

• Alupaneele ersetzen

Um die Alupaneele zu ersetzen ziehen Sie nur am Gri A wie in Abb. 8 gezeigt.

• Acryl- oder metallpaneele ersetzen

Um die Acryl- oder Metallpaneele zu ersetzen muss das Gitter D abgenommen werden. Drücken Sie hierzu die beiden seitlichen Tasten B, wie auf Abbildung 7 gezeigt. Nehmen Sie die 2 Filterhalterungen B (Abb. 9) und dann das Acryl- oder Metallpaneel C ab. Bauen Sie das Teil in umgekehrter Reihenfolge wieder ein.

• Bedienung: (abb.12-13) der beleuchtung die simboLbezeichnungen sind folgend wiedergegeben:

A = Taste BELEUCHTUNG B = Taste OFF C = Taste ERSTE GESCHWINDIGKEIT D = Taste ZWEITE GESCHWINDIGKEIT E = Taste DRITTE GESCHWINDIGKEIT

G = MOTORKONTROLLEUCHTE

• Bedienung: ( g.11) slider die SimboLbezeichnungen sind

folgend wiedergegeben:

A = Lichtschalter A1 = Aus-Taste A2 = Ein-Taste B = Geschwindigkeitskontrolle B1 = Aus-Taste B2 = Taste ERSTE GESCHWINDIGKEIT B3 = Taste ZWEITE GESCHWINDIGKEIT B4 = Taste DRITTE GESCHWINDIGKEIT

FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG DER OBEN GENANNTEN ANWEISUNGEN ZURUCKZUFÜHREN SIND, WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.

ESPAÑOL

GENERALIDADES

Lea atentamente el contenido del presente libro de instrucciones pues contiene indicaciones importantes para la seguridad en la instalación , el uso y el mantenimiento (Consérvelo para un posible consulta posterior). El aparato ha sido diseñado para el uso en versión aspiradora (evacuación de aire hacia el exterior – Fig.1B), filtrante (reciclaje del aire en el interior – Fig.1A) o con motor exterior (Fig.1C).

SUGERENCIAS PARA LA SEGURIDAD

1.Preste atención si funcionan contemporáneamente una campana aspirante y un quemador o una chimenea que toman el aire del ambiente y están alimentados por energía que no sea eléctrica, pues la campana aspirante toma del ambiente el aire que el quemador o la chimenea necesitan para la combustión. La presión negativa del local no debe superar los 4 Pa (4x10-5 bares). Para un funcionamiento seguro, realice primero una adecuada ventilación del local. Para la evacuación externa, aténgase a las disposiciones vigentes en su país.

Antes de enchufar el modelo a la corriente eléctrica:

- Controlar los datos de matrícula (que se encuentran en el interior del aparato) para constatar que la tensión y la potencia correspondan a la de la red y el enchufe de conexión sea idóneo. En caso de dudas, recurra a un electricista calificado.

- Si el cable de alimentación está dañado, se debe cambiar con un cable o conjunto especial de cables que puede suministrar tanto el fabricante como el servicio de asistencia técnica.

- Conecte el dispositivo a la red de alimentación a través de un enchufe con fusible 3A o a los dos cables de la línea bifásica protegidos por un fusible 3A.

2. ¡Atención! En determinadas circunstancias los electrodomésticos pueden ser peligrosos. A) No intente controlar los filtros cuando la campana está en funcionamiento B) Durante el uso prolongado de la instalación de iluminación o inmediatamente después, no toque las lámparas ni las zonas adyacentes a ellas. C) Está prohibido cocinar a fuego directo debajo de la

- 9 -

campana D) Evite dejar la llama libre porque puede dañar los filtros y constituye un riesgo de incendio E) Controle constantemente los alimentos fritos para evitar que el aceite sobrecalentado se prenda fuego F) Antes de efectuar cualquier operación de mantenimiento, desconecte la campana de la red eléctrica. G) Este aparato no debe ser utilizado por niños o personas que necesiten de supervisión. H) Controle que los niños no jueguen con el aparato. I) Cuando la campana se utiliza simultáneamente con aparatos que queman gas u otros combustibles, el ambiente debe estar adecuadamente ventilado. L) Si las operaciones de limpieza no se realizan respetando las instrucciones, hay peligro de incendio.

Este aparato está fabricado en conformidad con la Norma Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Controlando que este producto sea eliminado de modo correcto, el usuario contribuye a prevenir consecuencias negativas para el ambiente y la salud.

El símbolo adjunta, indica que este producto no debe ser tratado como residuo doméstico sino que debe ser entregado a un punto de recolección para reciclar aparatos eléctricos y electrónicos. Elimínelo siguiendo las normas locales para la eliminación de desechos. Para mayor información sobre el tratamiento, recuperación o reciclaje de este producto, llame a la oficina local encargada, al servicio de recolección de desechos domésticos o al negocio en el cual ha comprado el producto.

en el producto o en la documentación

INSTRUCCIONES PARA LA INSTALACIÓN

Las operaciones de montaje y conexión eléctrica deben ser efectuadas por personal especializado.

• Instalación eléctrica

El aparato está construido en clase II, por lo tanto no se debe e conectar ningún cable a la toma de tierra. La conexión a la corriente eléctrica debe realizarse de la siguiente manera: MARRÓN = L línea. AZUL = N neutro. Si no está incluido, monte en el cable un enchufe normalizado para la carga indicada en la etiqueta de las caracteristicas. Si está provista de enchufe,coloque la campana de tal manera que el enchufe quede en un sitio accesible. En caso de conexión directa a la corriente eléctrica, es necesario interponer entre el aparato y la red un interruptor omnipolar con abertura mínima de 3mm, adecuado a la carga y que responda a las normas vigentes.

• La distancia mínima entre la superficie de soporte de los recipientes de cocción en el dispositivo de cocción y la parte más baja de la campana de cocina debe de al menos 65 cm. Si debe usarse un tubo de conexión compuesto de dos o más partes, la parte superior debe estar fuera de la parte inferior. No conecte la descarga de la campana a un conducto en el que circúle airecaliente o que sea utilizado para evacuar los humos de aparatos alimentados por una energía que no sea eléctrica.

- En el caso de montaje del aparato en la versión aspirante, predisponer el ori cio de evacuación aire.

• Se aconseja el uso de un tubo de evacuación de aire con el

mismo diámetro que la boca de salida de aire. El uso de una reducción podría disminuir las prestaciones del producto y aumentar el ruido.

• Atención : si las lámparas no funcionaran, controle que estén totalmente enroscadas.

• Instalación Antes de proceder a las operaciones de montaje (según el modelo que Ud. haya adquirido), para maniobrar más fácilmente el aparato, quite la rejilla como se indica en la  gura 7 o los paneles de aluminio como se indica en la  gura 8.

• El aparato posee 2 salidas de aire, una situada en la parte superior y otra en la parte posterior, que se pueden utilizar según las exigencias Fig. 1A. Acompañando al producto se suministran la brida D, a la cual se conecta el tubo de evacuación de aire y un tapón B para cerrar la salida de aire no utilizada.

• Este aparato se puede instalar de dos modos diferentes:

1. Montaje de la campana en la parte inferior del armario colgante (Fig. 2)

- Realice 4 ori cios en el armario colgante respetando las medidas indicadas en las  guras 2 A-2 C.

- Coloque la campana debajo del armario colgante y fíjela con 4 tornillos (no suministrados) adecuados para el tipo de mueble.

2. Montaje de la campana en la pared (Fig.2).

- Realice 4 ori cios respetando las medidas indicadas en las  guras 2 A-2 B.

- Cuelgue la campana a la pared, utilizando los 2 ori cios H, alinéela en posición horizontal y fíjela de nitivamente a la pared utilizando los dos ori cios de seguridad inferiores I (Fig. 2B). Para los montajes en general, utilice los tornillos y los tacos que expanden adecuados al tipo de pared (por ejemplo cemento armado, cartón piedra, etc.). En el caso de que los tornillos y los tacos estén en dotación con el producto, asegúrese de que sean adecuados al tipo de pared en que se debe  jar la campana.

Montaje de las chimeneas decorativas (opcional)

- Este modelo de campana puede poseer chimeneas decorativas opcionales que se solicitan al revendedor.

- Coloque la alimentación eléctrica dentro de la chimenea decorativa.

- Si vuestro aparato debe instalarse en la versión extractora o en la versión con motor externo, practique el ori cio de evacuación del aire ( g.1A - 1C).

- Regule el ancho de la abrazadera de sostén de la chimenea superior (Fig.3). Posteriormente fíjela a la pared para que quede alineada con la campana, utilizando los tornillos A (Fig.3) y respetando la distancia al techo indicada en la (Fig.2 B). Conecte el tubo  exible (no suministrado) a la brida D (Fig. 1A).

- Introduzca la unión superior F dentro de la unión inferior G y cuelgue las chimeneas decorativas en la pared como se indica en la  gura 4.

- Conecte el tubo  exible al ori cio de evacuación de aire precedentemente realizado (sólo en la versión extractora o con motor externo).

- Extraiga la unión superior F hasta el marco y fíjela con los tornillos C (Fig.3).

- En los distintos montajes utilice tornillos y espigas adecuados para el tipo de pared (por ej. cemento armado, cartón de yeso, etc.).

- 10 -

- Cuando los tornillos y las espigas se suministren con el producto, controle que sean los adecuados para el tipo de pared a la que se debe  jar la campana.

La campana está preparada para funcionar en la versión para la cual fue solicitada. Las versiones pueden ser:

- Aspirante (fig.1A-5)

- Filtrante( g.1B-6-10)

- Si la campana está en versión aspirante, la palanca C debe estar ubicada como se indica en la figura 5.

- Si la campana está en versión filtrante, la palanca C debe estar ubicada como se indica en la figura 6.

• Versión aspirante Con este tipo de instalación el aparato descarga los vapores al exterior a través de una canalización existente.Para ello hay que comprar un tubo mural telescópico del tipo previsto por la normativa vigente ,no inflamable y encajarlo en la arandela D (fig.1A). La brida D se suministra con el producto y se debe fijar por encima del orificio de salida de aire de la campana como se indica en la figura 5.

Versión filtrante

Para transformar la campana de la versión aspirante a la versión  ltrante, solicite a su revendedor los  ltros de carbono activo. Los  ltros deben ser aplicados al grupo aspirante colocado en el interior de la campana, centrándolos y girándolos 90º hasta el tope (Fig. 10). Para realizar esta operación, quite la rejilla D o los paneles G ( g. 7-8). Cierre la abertura de salida de aire con el tapón B, como se indica en la  gura 6.

USO Y MANTENIMIENTO

• Se aconseja poner en funcionamiento el aparato antes de cocinar cualquier tipo de alimento. Se aconseja dejar funcionando el aparato durante 15 minutos después de haber terminado de coninara los alimentos, para una evacuación completa del aire viciaco. El buen funcionamiento de la campana depende de la asiduidad con la cual se realicen las operaciones de mantenimiento, sobre todo, del filtro antigrasa, o del filtro al carbón activo.

• Los filtros antigrasa sirven para retener las partículas de grasa en suspensión en el aire, por lo tanto se pueden obstruir en un espacio que depende del uso que se haga del aparato. De todas formas para evitar el peligro de posibles incendios, como máximo cada dos meses es necesario limpiar el filtro observando las siguientes operaciones:

- Quite los filtros de la campana y lávelos con una solución de agua y detergente líquido neutro dejando ablandar la suciedad.

- Aclare con abundante agua templada y deje secar.

- Se pueden lavar también los filtros en el lavavajillas. Después de algunos lavados los paneles de aluminio se puede verificar en los paneles de aluminio posibles alteraciones del color. Esto no da opción a reclamaciones para una posible sustitución de los paneles.

• Los filtros al carbón activo sirven para depurar el aire que volverá a circular en el ambiente. Los filtros no son lavables o reciclables y deben ser cambiados máximo cada cuatro meses. La saturación del carbón activo, depende del uso más o menso prolongado del aparato, dal tipo de cocina y de la regularidad con la cual se efectúe la limpieza del filtro antigraso.

• Limpie frecuentemente todos los restos de grasa del

ventilador y de las otras superficies usando un paño humedo con alcohol etílico o detergentes líquidos neutros no abrasivos.

• La instalación de iluminación ha sido proyectada para ser utilizada durante la cocción y no para el uso prolongado de iluminación general del ambiente. Su empleo pro lon gado disminuye notablemente la duración media de las lámparas.

• Sustitución de los paneles de aluminio

Para cambiar los paneles de aluminio es su ciente tirar de la manija A como se indica en la  g.8.

• Sustitución de los paneles acrílicos o metálicos

Para sustituir los paneles acrílicos o metálicos es necesario primero quitar la rejilla D empujando los dos botones laterales B hacia dentro como se indica en la  gura 7. Quitar los dos topes de sujeción  ltros B ( g.9) y el panel acrílico o metálico C. Para volver a ensamblar la pieza realizar la operación inversa.

• Mandos: (fig.12-13) mecánicos_la simbología es la siguiente:

A= botón ILUMINACION. B= botón OFF C= botón PRIMERA VELOCIDAD. D= botón SEGUENDA VELOCIDAD. E= botón TERCERA VELOCIDAD. G= luz indicadora MOTOR EN FUNCIONAMIENTO.

• Mandos: ( g.11) slider la simbología es la siguiente: A = Interruptor luz A1 = botón Off A2 = botón On B = Control de velocidad B1 = botón Off B2 = botón PRIMERA VELOCIDAD B3 = botón SEGUNDA VELOCIDAD B4 = botón TERCERA VELOCIDAD

EL FABRICANTE NO SE HACE RESPONSABLE DE LOS DAÑOS PRODUCIDOS POR EL INCUMPLIMIENTO DE ESTAS ADVERTENCIAS.

FRANÇAIS

GÉNERALITÉS

Lire attentivement le contenu du mode d’emploi puisqu’il fournit des indications importantes concernant la sécurité d’installation, d’emploi et d’entretien. Le conserver pour d’ ultérieures consultations. L’appareil a été conçu pour être utilisé dans le modèle aspirant (évacuation de l’air à l’extérieur – Fig.1B), filtrant (retour de l’air à l’intérieur – Fig.1A) ou doté d’un moteur externe (Fig.1C).

CONSEILS POUR LA SÉCURITÉ

1. Attention, lorsque dans la même pièce vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l’électricité, vous pouvez créer un problème “d’inversion de flux”. Dans ce cas la hotte aspire l’air nécessaire à leur combustion.

- 11 -

La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n’oubliez pas de prévoir une ventilation suffisante du local. Pour l’évacuation vers l’extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique:

- lire les données reportées sur la plaquette d’identi cation (appliquée à l’intérieur de la hotte) pour véri er si le voltage et la puissance correspondent à ceux du réseau. Contrôler aussi si la prise est adaptée. En cas de doutes, contacter un électricien quali é.

- Si le câble d’alimentation est abîmé, il faut le remplacer par un autre câble ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d’assistance technique.

- Raccorder le dispositif au secteur à l’aide d’une prise avec

fusible 3A ou aux deux  ls du diphasé protégés par un fusible 3A.

2. Attention ! Dans certaines circonstances les électroménagers peuvent être dangereux. A) N’essayez pas de contrôler l’état des filtres quand la hotte est en marche. B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l’utilisation prolongée de l’éclairage. C) Il est absolument interdit de flamber sous la hotte. D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d’incendie. E) Surveillez constamment les fritures pour éviter que l’huile surchauffée prenne feu. F) Avant de procéder à toute opération d’entretien, coupez l’alimentation électrique de la hotte. G) Cet appareil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance. H) Veillez à ce que les enfants ne jouent pas avec l’appareil. I) Lorsque la hotte est utilisée en présence d’appareils utilisant du gaz ou d’autres combustibles, la pièce doit être correctement ventilée. L) Si le nettoyage n’est pas réalisé conformément aux instructions, un incendie peut se déclarer.

Cet appareil est marqué conformément à la Directive européenne 2002/96/CE sur les déchets d’équipements électriques et électroniques (DEEE). Assurez-vous que cet appareil soit mis au rebus selon la réglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l’environnement et la santé.

Le symbole jointe rappelle que cet appareil ne doit pas être traité comme un déchet domestique mais faire l’objet d’une collecte sélective dans une déchetterie spécialisée dans le recyclage des appareils électriques et électroniques. Conformez-vous aux réglementations locales sur la collecte et l’élimination des déchets. Pour tout autre renseignement sur le traitement, la récupération et le recyclage de cet appareil, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez acheté votre appareil.

appliqué sur le produit ou sur la documentation

INSTRUCTIONS POUR L’INSTALLATION

Le montage et le branchement électrique doivent être effectués par un personnel spécialisé.

• Connexion électrique

L’appareil est construit en classe II, pour cela aucun cable ne doit être connecté avec la prise terre. La connection avec le réseau électrique doit être éxécutée comme suit: MARRON = L ligne BLEU = N neutre Si elle n’a pas été prévue, monter sur le cable une fiche normalisée pour la charge indiquée sur l’etiquette des caractéristiques. Si elle est dotée d’une fiche, la hotte doit être installée en sorte que la fiche soit accessible. En cas de connection directe avec le réseau électrique, il est nécessaire d’interposer entre l’appareil et le réseau un interrupteur omnipolaire avec une ouverture minimale entre les contacts de 3 mm, proportionnel à la charge et correspondant aux normes en vigueur.

• La distance minimum entre la surface de support des récipients de cuisson sur le dispositif de cuisson et la partie la plus basse de la hotte pour cuisine doit être de 65 cm au moins. S’il doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie superieure doit être à l’exterieur de celle inférieure. Ne pas relier le tuyau d’échappement de la hotte à un conduit dans lequel circule de l’air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie di erente de celle électrique.

- S’il s’agit d’une hotte aspirante, il faudra prévoir une ouverture pour l’évacuation de l’air.

• Nous conseillons d’utiliser un tuyau d’évacuation de l’air de même diamètre que l’orifice de sortie de l’air. L’utilisation d’une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.

• Attention: si les lampes ne s’allument pas, assurez-vous qu’elles sont vissées à fond.

• La distance minimum entre la surface de support des récipients de cuisson sur le dispositif de cuisson et la partie la plus basse de la hotte pour cuisine doit être de 65 cm au moins. S’il doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie superieure doit être à l’exterieur de celle inférieure.Ne pas relier le tuyau d’échappement de la hotte à un conduit dans lequel circule de l’air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie differente de celle électrique.

- S’il s’agit d’une hotte aspirante, il faudra prévoir une ouverture pour l’évacuation de l’air.

• Nous conseillons d’utiliser un tuyau d’évacuation de l’air de même diamètre que l’orifice de sortie de l’air. L’utilisation d ’une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.

• Attention : si les lampes ne s’allument pas, assurez-vous qu’elles sont vissées à fond.

• Installation Avant de procéder aux opérations de montage (suivant le modèle que vous avez acheté), pour manipuler plus

- 12 -

aisément l’appareil nous vous conseillons de retirer la grille comme illustré  g. 7 ou les panneaux en aluminium comme illustré  g. 8.

• L’appareil est équipé de 2 sorties d’air, l’une dans la partie supérieure et l’autre dans la partie arrière à utiliser selon vos besoins (Fig. 1A). La bride D, à laquelle doit être raccordé le tuyau d’évacuation de l’air, et un bouchon B pour fermer la sortie d’air inutilisée sont fournis avec le produit.

• Cet appareil peut être monté de deux façons di érentes :

1. Fixation de la hotte sous un meuble haut (Fig. 2)

- Percez 4 trous sur le meuble haut suivant les indications des  gures 2 A-2 C.

- Placez la hotte sous le meuble haut et  xez-la à l’aide de 4 vis (non fournies) adaptées au type de meuble.

2. Fixation murale de la hotte ( g. 2).

- Percez 4 trous suivant les indications des  gures 2 A-2 B.

- Accrochez la hotte au mur, en utilisant les 2 trous H, alignez-la à l’horizontale et  xez-la dé nitivement au mur en utilisant les deux trous de sécurité I ( g. 2B). En cas de différents montages utiliser des vis et des goujons à expansion adéquats au type de mur (par exemple béton armé, placoplâtre, etc.). Au cas où les vis et les goujons seraient fournis avec l’appareil, s’assurer qu’ils sont adéquats au type de paroi, où sera fixée la hotte.

Montage des cheminees décoratives (en option)

- En option, ce modèle de hotte peut être équipé de cheminées décoratives que vous pouvez commander à votre vendeur.

- Préparez l’alimentation électrique à l’intérieur de l’espace prévu pour la cheminée décorative.

- En cas d’installation de l’appareil en version évacuation ou avec moteur extérieur, il faut prévoir un ori ce d’évacuation de l’air ( g.1A - 1C).

- Réglez la largeur de l’étrier de support de la cheminée supérieure ( g. 3). Ensuite  xez-la au mur, en position axiale par rapport à votre hotte, à l’aide des vis A ( g. 3) et en respectant la distance à partir du plafond indiquée ( g. 2 B). Reliez le tuyau  exible (non fourni) à la bride D ( g. 1A).

- Emboîtez le raccord supérieur F dans le raccord inférieur G e accrochez les cheminées décoratives au mur, comme illustré  g. 4.

- Reliez le tuyau  exible à l’ori ce d’évacuation de l’air préparé au préalable (seulement en version évacuation ou avec moteur extérieur).

- Déboîtez le raccord supérieur F jusqu’à l’étrier et  xez-le à l’aide des vis C (Fig. 3).

- Pour les opérations de montage, utilisez des vis et des chevilles expansives adaptées à la nature du mur (béton armé par ex. ou placoplâtre, etc.).

- Si les vis et les chevilles sont fournies avec l’appareil, assurezvous qu’elles soient bien adaptées à la nature du mur qui supportera la hotte.

La hotte est déjà préparée pour le type de fonctionnement qui a été demandé. Le versions suivantes sont prévues :

- Évacuation extérieure ( g. 1A-5)

- Recyclage ( g. 1B-6-10)

- S’il s’agit d’une hotte en version évacuation extérieure il faut placer le levier C

- S’il s’agit d’une hotte en version recyclage il faut placer le levier C comme illustré figure 6.

comme illustré figure 5.

• Version aspirante

Avec ce genre d’installation l’appareil évacue les vapeurs à l’extérieure à travers une paroi périmètrale ou une canalisation déjà existente. Il est donc nécessaire de se procurer un tube mural télescopique, du type prévu par les normes en vigueur non inflammable de et reliez-le à la bride D (Fig.1A). La bride D, fournie avec l’appareil, doit être fixée au dessus du trou d’évacuation de l’air de la hotte, comme illustré fig. 5.

• Version recyclage pour transformer la hotte de la version évacuation à la version recyclage, demandez à votre vendeur des  ltres à charbon actif. Monter les  ltres dans le groupe d’aspiration en les centrant bien à l’intérieur de la hotte et en les faisant pivoter de 90 degrés jusqu’au déclic (Fig.10). Pour effectuer cette opération, retirez la grille D ou les panneaux G ( g. 7-8). Fermez l’ori ce d’évacuation de l’air à l’aide du bouchon B, comme illustré  g. 6.

EMPLOI ET ENTRETIEN

• Nous vous recommandons de mettre la hotte en route avant de commencer à cuisiner. Les filtres doivent être appliqués sur le groupe d’aspiration situé à l’intérieur de la hotte en les centrant et en les faisant tourner de 90 degrés jusqu’au blocage. Le bon fonctionnement de la hotte est lié à la fréquence des opérations d’entretien, et plus particulièrement à l’entretien du filtre anti-graisse et du filtre au charbon actif.

• Les filtres anti graisse ont pour rôle de retenir les particules grasses en suspension dans l’air. Ils peuvent donc se boucher plus ou moins rapidement selon l’usage de la hotte. Dans tous les cas, pour prévenir un éventuel risque d’incendie, il est nécessaire de nettoyer au moins tous les deux mois le filtre en suivant les indications suivantes:

- Retirer les filtres de la hotte et les laver avec de l’eau et un détergent liquide neutre, laisser la saleté se décoller.

- Rincer abondamment à l’eau tiède et laisser sécher.

- Les filtres peuvent également être lavés dans le lave vaisselle. Après plusieurs lavages des panneaux en aluminium, on peut constater un changement de leur couleur. Ceci n’ouvre pas droit à réclamation afin d’obtenir un éventuel changement des panneaux.

• Les filtres au charbon actif servent à filtrer l’air qui sera rejeté dans la pièce. Les filtres ne sont ni lavables ni régénérables et doivent être changés tous les trois mois au maximum. La saturation du charbon actif dépend de l’utilisation plus ou moins prolongée de l’appareil, du type de cuisine effectué et de la régularité avec laquelle est effectué le nettoyage du filtre anti graisse.

• Nettoyer fréquemment tous les dépôts sur le ventilateur et les autres surfaces, en utilisant un chiffon imbibé d’alcool dénaturé ou de détergents liquides neutres non abrasifs.

• L’éclairage de cette hotte est destiné à être utilisé uniquement lorsque vous cuisinez. Il n’est pas destiné pour une illumination générale et pour une longue durée; dans ce cas les ampoules peuvent se brûler. Pourant veuillez éteindre l’éclairage dès que vous avez terminé de cuisiner.

• Remplacement des panneaux aluminium

Pour remplacer les panneaux aluminium, il su t de tirer sur la poignée A comme illustré  g.8.

- 13 -

• Remplacement des panneaux acryliques ou métalliques

Pour remplacer les panneaux acryliques ou métalliques, il faut d’abord retirer la grille D en appuyant sur les deux touches latérales B comme illustré  gure 7. Retirer les 2 pièces de  xation des  ltres B ( g.9) ainsi que le panneau acrylique ou métallique C. Pour remonter le tout, refaire les mêmes opérations en sens inverse.

• Commandes: ( g.12-13) mécaniques les symboles sont les suivants:

A = touche ECLAIRAGE B = touche OFF C = touche PREMIERE VITESSE D = touche DEUXIEME VITESSE E = touche TROISIEME VITESSE

G = voyant MOTEUR EN MARCHE

• Mandos: ( g.11) slider le symbole sont le suivant: A = Interrupteur lumière A1 = bouton Off A2 = bouton On B = Contrôle de vitesse B1 = bouton Off B2 = bouton PREMIERE VITESSE B3 = bouton SECONDE VITESSE B4 = bouton TROISIEME VITESSE

NOUS DECLINOS TOUTE RESPONSABILI TE POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L’INOBSERVATION DES SUSDITES INSTRUCTIONS.

NEDERLANDS

ALGEMEEN

De inhoud van dit boekje grondig doorlezen, daar het belangrijke informatie bevat voor veilige installatie, gebruik en onderhoud.Het boekje bewaren voor verdere raadpleging. Het apparaat is ontworpen als afzuigkap (Iuchtafvoer naar buiten, waarbij gezorgd moet worden voor voldoende luchttoevoer naar de keuken) of als filter (Iuchtrecirculatie binnen). Het apparaat is ontworpen om gebruikt te worden in de afzuigversie (externe afvoer van de lucht - Afb.1B), in de filterversie (interne hercirculatie van de lucht - Afb.1A) of met externe motor (Afb.1C).

VEILIGHEIDSVOORSCHRIFTEN

1. Opletten indien tegelijkertijd een afzuigkap en een

brander of haard functioneren die afhankelijk zijn van de omgevingslucht en gevoed worden door een andere energiebron dan de elektrische energie. De afzuigkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werking dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afvoer naar buiten moet u zich houden aan de geldende voorschriften die van toepassing zijn in uw land.

Voordat u het model op het elektriciteitsnet aansluit:

- Controleer op het gegevensplaatje (aan de binnenkant van het apparaat) of de spanning en het vermogen overeenkomen met die van het net, en of de stekker geschikt is voor de

aansluiting. Neem in geval van twijfel contact op met een gekwalificeerde elektricien.

- Als de voedingskabel beschadigd is dient deze te worden vervangen door een andere kabel of een speciale kabelcombinatie, beschikbaar bij de fabrikant of de technische servicedienst.

- This device must be connected to the supply network through either a plug fused 3A or hardwired to a 2 fase spur protected by 3A fuse.

2. Attentie! In bepaalde omstandigheden kunnen huishoudelijke apparaten gevaarlijk zijn. A) Probeer niet om de filters te controleren terwijl de afzuigkap werkt B) Raak de lampen en de zones vlakbij niet aan als de verlichting lang aan is of kort daarna. C) Het is verboden om eten met open vlam te bereiden onder de kap D) Voorkom open vlammen, deze zijn schadelijk voor de filters en brandgevaarlijk E) Controleer voortdurend gebakken waren om te voorkomen dat hete olie vlam vat F) Voor elke willekeurige onderhoudsbeurt moet men de elektrische energie afschakelen. G) Dit apparaat is niet bestemd voor gebruik door kinderen of andere personen die toezicht nodig hebben. H) Controleer dat kinderen niet met het apparaat spelen. I) Als de afzuigkap tegelijk met andere apparaten wordt gebruikt die gas of andere brandstoffen verbranden, moet het vertrek goed worden geventileerd. L) Als de reinigingswerkzaamheden niet worden uitgevoerd zoals aangegeven in de handleiding loopt u het risico dat er brand uitbreekt.

Dit apparaat is voorzien van het keurmerk Waste Electrical and Electronic Equipment (WEEE), zoals vastgesteld door de Europese Norm 2002/96/EC. Door te zorgen dat de afvalverwijdering van dit product correct wordt uitgevoerd, werkt de gebruiker mee aan het voorkomen van potentiële negatieve consequenties voor omgeving en gezondheid.

Het symbool documentatiemateriaal geeft aan dat het niet moet worden behandeld als normaal huisvuil, maar dat het moet worden ingeleverd bij een speciaal verzamelpunt voor het recyclen van elektrische en elektronische apparatuur. De afvalverwijdering moet plaatsvinden in het respect van de gemeentelijke normen. Voor meer informatie over het onderhoud en het recyclen van dit product kunt u contact opnemen met uw gemeente, de locale reinigingsdienst, of de winkel waar u het product heeft aangeschaft.

op het product of op het bijgeleverde

INSTALLATIE INSTRUCTIES

De werkzaamheden m.b.t de montage en de elektrische aansluiting dienen verricht te worden door gespecialiseerd personeel.

Elektrische aansluiting

Het apparaat is gemaakt in klasse II (dubbel geïsoleerd), het snoer hoeft derhalve niet op een geaard stopcontact aangesloten te worden. De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden: BRUIN = L fase BLAUW = N nulleiding

- 14 -

+ 30 hidden pages
