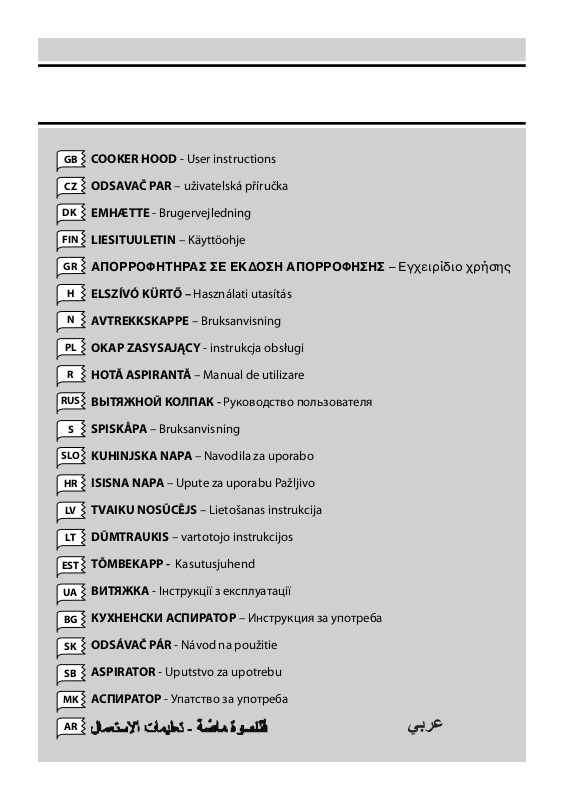

Korting KHC 6731 X User Manual

GB

COOKER HOOD - User instructions

CZ

ODSAVAČ PAR – uživatelská příručka

DK

EMHÆTTE - Brugervejledning

FIN

LIESITUULETIN – Käyttöohje

GR

ΑΠΟΡΡΟΦΗΤΗΡΑΣ ΣΕ ΕΚΔΟΣΗ ΑΠΟΡΡΟΦΗΣΗΣ – Εγχειρίδιο χρήσης

H

ELSZÍVÓ KÜRTŐ – Használati utasítás

N

AVTREKKSKAPPE – Bruksanvisning

PL

OKAP ZASYSAJĄCY - instrukcja obsługi

R

HOTĂ ASPIRANTĂ – Manual de utilizare

RUS

ВЫТЯЖНОЙ КОЛПАК - Руководство пользователя

S

SPISKÅPA – Bruksanvisning

SLO

KUHINJSKA NAPA – Navodila za uporabo

HR

ISISNA NAPA – Upute za uporabu Pažljivo

LV

TVAIKU NOSŪCĒJS – Lietošanas instrukcija

DŪMTRAUKIS – vartotojo instrukcijos

LT

TÕMBEKAPP - Kasutusjuhend

EST

ВИТЯЖКА - Інструкції з експлуатації

UA

КУХНЕНСКИ АСПИРАТОР – Инструкция за употреба

BG

ODSÁVAČ PÁR - Návod na použitie

SK

ASPIRATOR - Uputstvo za upotrebu

SB

MK

АСПИРАТОР - Упатство за употреба

AR

A

Fig.1

20

265

B

B

max 90 cm

A

A

Fig.2 Fig.3

D

A

C

B

A

B

Fig.4

- 3 -

12

A

B

C

Fig.5

Fig.7

Fig.6

Fig.8

B

Fig.9

C

D

E

A

- 4 -

ENGLISH

GB

GENERAL

Carefully read the following important information regarding
installation safety and maintenance. Keep this information
booklet accessible for further consultations. The appliance
has been designed for use in the ducting version (air exhaust
to the outside – Fig.1B), filtering version (air circulation on
the inside – Fig.1A) .

SAFETY PRECAUTION

1. Take care when the cooker hood is operating simultaneously

with an open fireplace or burner that depend on the air in the
environment and are supplied by other than electrical energy,
as the cooker hood removes the air from the environment
which a burner or fireplace need for combustion. The negative
pressure in the environment must not exceed 4Pa (4x10-5 bar).
Provide adequate ventilation in the environment for a safe
operation of the cooker hood.Follow the local laws applicable
for external air evacuation.

Before connecting the model to the electricity network:

- control the data plate (positioned inside the appliance)
to ascertain that the voltage and power correspond to the
network and the socket is suitable. If in doubt ask a qualified
electrician.

- If the power supply cable is damaged, it must be replaced
with another cable or a special assembly, which may be
obtained direct from the manufacturer or from the Technical
Assistance Centre.

- This device must be connected to the supply network
through eiter a plug fused 3A or hardwired to a 2 fase spur
protected by 3A fuse.

2. Warning !
In certain circumstances electrical appliances may be a
danger hazard.
A) Do not check the status of the filters while the cooker
hood is operating
B) Do not touch bulbs or adjacent areas, during or straight
after prolonged use of the lighting installation.
C) Flambè cooking is prohibited underneath the cooker
hood
D) Avoid free flame, as it is damaging for the filters and
a fire hazard
E) Constantly check food frying to avoid that the
overheated oil may become a fire hazard
F) Disconnect the electrical plug prior to any
maintenance.
G) This appliance is not intended for use by young children
or infirm persons without supervision
H) Young children should be supervised to ensure they do
not play with the appliance
I) There shall be adequate ventilation of the room when
the rangehood is used at the same time as appliances
burning gas or other fuels
L) There is a risk of fire if cleaning is not carried out in
accordance with the instructions

This appliance conforms to the European Directive EC/2002/96,
Waste Electrical and Electronic Equipment (WEEE). By making
sure that this appliance is disposed of in a suitable manner,
the user is helping to prevent potential damage to the

environment or to public health.

The symbol on the product or on the accompanying
paperwork indicates that the appliance should not be treated
as domestic waste, but should be delivered to a suitable
electric and electronic appliance recycling collection point.
Follow local guidelines when disposing of waste. For more
information on the treatment, re-use and recycling of this
product, please contact your local authority, domestic waste
collection service or the shop where the appliance was
purchased.

INSTALLATION INSTRUCTIONS

Assembly and electrical connections must be carried out by
specialised personnel.

• Electric Connection

The appliance has been manufactured as a class II, therefore
no earth cable is necessary.
The connection to the mains is carried out as follows:
BROWN = L line
BLUE = N neutral
If not provided, connect a plug for the electrical load
indicated on the description label. Where a plug is provided,
the cooker hood must be installed in order that the plug is
easily accessible.
An omnipolar switch with a minimum opening of 3mm
between contacts, in line with the electrical load and local
standards, must be placed between the appliance and the
network in the case of direct connection to the electrical
network.

• The minimum distance between the support surfaces of
the cooking pots on the cooker top and the lowest part of
the cooker hood must be at least 65 cm. If a connection
tube composed of two parts is used, the upper part must be
placed outside the lower part. Do not connect the cooker
hood exhaust to the same conductor used to circulate hot air
or for evacuating fumes from other appliances generated by
other than an electrical source. Before proceeding with the
assembly operations, remove the anti-grease filter(s) (Fig.7)
so that the unit is easier to handle. In the case of assembly
of the appliance in the suction version prepare the hole for
evacuation of the air.

• We recommend the use of an air exhaust pipe with a
diameter of 150. If a pipe with a smaller diameter is used, the
efficiency of the product may be reduced and its operation
may become noisier

Please note:

If your version of the appliance has decorative glass before
installing the hood, carry out the following steps as shown
in figure 4:
1 - Remove both the cooker hood body B and the glass
panel A from the packaging and place them horizontally on
a secure surface.
2 - Take the glass panel A and position it above the cooker
hood body B.
3 - Fix the glass panel securely to the cooker hood body using
the 4 sleeves C and 4 screws D as indicated.

• Fixing to the wall

Drill the holes A respecting the distances indicated (Fig.2). Fix
the appliance to the wall and align it in horizontal position
to the wall units. When the appliance has been adjusted,

- 5 -

definitely fix the hood using the screws A (Fig.5). For the
various installations use screws and screw anchors suited to
the type of wall (e.g. reinforced concrete, plasterboard, etc.). If
the screws and screw anchors are provided with the product,
check that they are suitable for the type of wall on which the
hood is to be fixed.

• Fixing the decorative telescopic flue
warning! Caution! If your appliance model features the lower

connector with a tab, before  xing it in place bend the tab
inwards using a pair of pliers, as illustrated in  gure 5, step1.
Arrange the electrical power supply within the dimensions of
the decorative flue. If your appliance is to be installed in the
ducting version or in the version with external motor, prepare
the air exhaust opening. Adjust the width of the support
bracket of the upper flue (Fig.3). Then fix it to the ceiling using
the screws A (Fig.3) in such a way that it is in line with your
hood and respecting the distance from the ceiling indicated
in Fig.2. Connect the flange C to the air exhaust hole using a
connection pipe (Fig.5). Insert the upper flue into the lower
flue. Fix the lower flue to the hood using the screws B provided
(Fig.5), extract the upper flue up to the bracket and fix it with
the screws B (Fig.3). To transform the hood from a ducting
version into a filtering version, ask your dealer for the charcoal
filters and follow the installation instructions.

• Filtering version

Install the hood and the two flues as described in the
paragraph for installation of the hood in ducting version. To
assemble the filtering flue refer to the instructions contained
in the kit. If the kit is not provided, order it from your dealer
as accessory. The filters must be applied to the suction unit
positioned inside the hood. They must be centred by turning
them 90 degrees until the stop catch is tripped (Fig.8).

USE AND MAINTENANCE

• We recommend that the cooker hood is switched on before
any food is cooked. We also recommend that the appliance is
left running for 15 minutes after the food is cooked, in order
to thoroughly eliminate all contaminated air.
The e ective performance of the cooker hood depends on
constant maintenance; the anti-grease  lter and the active
carbon  lter both require special attention.

• The anti-grease  lter is used to trap any grease particles
suspended in the air, therefore is subject to saturation (the
time it takes for the  lter to become saturated depends on
the way in which the appliance is used).

- To prevent potential  re hazards, the anti-grease  lters
should be washed a minimum of every 2 months (it is
possible to use the dishwasher for this task).

- After a few washes, the colour of the  lters may change.
This does not mean they have to be replaced.
If the replacement and washing instructions are not followed,
the anti-grease  lters may present a  re hazard.

• The active carbon  lters are used to purify the air which
is released back into the room. The  lters are not washable
or re-usable and must be replaced at least once every four
months. The active carbon  lter saturation level depends on
the frequency with which the appliance is used, the type of
cooking performed and the regularity with which the anti­grease  lters are cleaned.

• Clean the cooker hood frequently, both inside and outside,
using a cloth which has been dampened with denatured
alcohol or neutral, non-abrasive liquid detergents.

• The light on the cooker hood is designed for use during
cooking and not for general room illumination. Extended

use of the light reduces the average duration of the bulb.

• Replacing halogen light bulbs (Fig. 6).
To replace the halogen light bulbs B, remove the glass pane
C using a lever action on the relevant cracks.

Replace the bulbs with new ones of the same type.

Caution: do not touch the light bulb with bare hands.

•Commands:(fig.9) mechanical the key symbols are explained

below:

A = LIGHT
B = OFF
C = SPEED I
D = SPEED II
E = SPEED III

THE MANUFACTURER DECLINES ALL RESPONSIBILITY
FOR EVENTUAL DAMAGES CAUSED BY BREACHING THE
ABOVE WARNINGS.

ČESKY

ÚVOD’

Přečtěte si pozorně obsah návodu, protože poskytuje důležité
informace týkající se bezpečné instalace, používání i údržby
zařízení. Uchovejte si návod pro jakoukoliv budoucí potřebu.
Přístroj je určen k odsávání (odvádění vzduchu ven – obr.1B),
filtrování (recyklace vzduchu v místnosti – obr.1A).

BEZPECNOSTNÍ OPATRENÍ

1. Vyžaduje se opatrnost, jestliže jsou současně v činnosti
odsávač par a jiný hořák nebo tepelné zařízení závisející na
vzduchu místnosti a napájené jinou energií než elektrickou,
protože odsávač par spotřebovává vzduch z okolí, který hořák
nebo jiné tepelné zařízení potřebují ke spalování. Negativní
tlak nesmí překročit 4Pa (4x10
je tedy nutná odpovídající ventilace místnosti. Při odvádění
vzduchu do vnějšího prostředí je nutné se řídit platnými
předpisy Vaší země.

Před napojením modelu na elektrickou síť:

- Zkontrolujte tabulku s údaji umístěnou uvnitř přístroje a
ověřte si, že napětí a výkon odpovídají místní síti a rovněž
zásuvka je vhodná. V případě jakékoliv pochyby se poraďte
s kvalifikovaným elektrikářem.

- Je-li napájecí kabel poškozen, musí být nahrazen speciálním
kabelem nebo sadou, které jsou k dispozici u výrobce nebo
v jeho servisním středisku.

- Připojte zařízení k napájení prostřednictvím zástrčky s
pojistkou 3A nebo ke dvěma vodičům dvou fází, chráněným
pojistkou 3A.

2. Upozornění!
V některých situacích mohou být elektrická zařízení
zdrojem nebezpečí.
A) Nekontrolujte stav filtrů, zatímco je odsavač v činnosti.
B) Nedotýkejte se žárovek a přilehlých prostor během
dlouhodobého použití osvětlení nebo bezprostředně
po něm.
C) Je zakázáno připravovat jídla na plameni pod
odsavačem.
D) Vyhněte se použití volných plamenů, protože poškozují
filtry a mohou způsobit požár.

- 6 -

–5

bar). K bezpečnému provozu

CZ

E) Udržujte neustále pod kontrolou smažení jídel, aby se
zabránilo vznícení rozpáleného oleje.
F) Před zahájením údržby odpojte zástrčku ze zásuvky
elektrického rozvodu.
G) Zařízení není určeno pro použití dětmi nebo
nesvéprávnými osobami bez dozoru.
H) Dohlížejte na děti, abyste si byli jisti, že si nehrají se
zařízením.
I) Když je odsavač používán současně se zařízeními
spalujícími plyn nebo jiná paliva, místnost se musí
vhodně větrat.
L) Když nebudou řádně provedeny úkony údržby, existuje
riziko vzniku požáru.

Toto zařízení je označeno v souladu s Evropskou směrnicí
2002/96/ES, Waste Electrical and Electronic Equipment (WEEE).
T ím, že se uživatel ujistí o správné likvidaci tohoto výrobku,
přispívá k předcházení případným negativním následkům na
životní prostředí a na zdraví.

Symbol
poukazuje na to, že se s tímto výrobkem nesmí zacházet jako
s běžným domovním odpadem, ale musí se odeslat do vhodné
sběrny určené pro recyklaci elektrických a elektronických
zařízení. Zařízení se musíte zbavit v souladu s místními
předpisy pro likvidaci odpadu.Podrobnější informace o
zacházení s tímto výrobkem, jeho opětovným použitím a
recyklací můžete získat, když se obrátíte na příslušný místní
úřad, sběrnou službu domovního odpadu nebo obchod, ve
kterém jste výrobek zakoupili.

na výrobku nebo na přiložené dokumentaci

NÁVOD K INSTALACI

Operace spojené s montáží a elektrická napojení musí být
provedeny pouze odborným personálem.

• Elektrické zapojení

Zařízení je vyrobeno v II. třídě, a proto žádný vodič nesmí
být uzemněn.
Napojení k elektrické síti musí být provedeno následovně:
HNĚDÁ = L vodič
MODRÁ = N neutrální vodič
Na přívodní kabel, pokud ji již neobsahuje, namontujte
zástrčku normalizovanou pro příkon uvedený v technických
charakteristikách výrobku. V případě přímého zapojení na
elektrickou síť je nezbytné přístroj připojit přes vícepólový
spínač s minimální vzdáleností 3 mm mezi rozpojenými
kontakty, dostatečně dimenzovaný a odpovídající platným
normám.

• Minimální vzdálenost mezi opěrnou plochou varných nádob
na varném zažízení a nejnižším bodem kuchyňského krytu
musí být alespoň 65 cm. Vývod odsavače nesmí být napojen
na vývod, ve kterém cirkuluje teplý vzduch, nebo který je
používán k odvádění kouře ze zařízení napájených jinou
energií než elektrickou. Před zahájením montáže vyjměte
z odsavače tukový filtr (obr.7). Usnadníte si tak manipulaci
s přístrojem.
V případě montáže přístroje ve verzi odsávače je třeba
připravit otvor k evakuaci vzduchu.

• Doporučuje se použití kouřové trubky s průměrem 150.
Použití redukce by mohlo negativně ovlivnit vlastnosti
výrobku a zvýšit hlučnost.

Upozornění!

Když je verze vašeho zařízení vybavena dekoračním sklem,
před provedením instalace je třeba provést následující fáze,

znázorněné na obrázku 4:
1 - Vyjměte z obalu těleso odsavače B i sklo A a umístěte je do
vodorovné polohy, na bezpečný rovný povrch.
2 - Uchopte sklo A a umístěte jej nad těleso odsavače B.
3 - Definitivně upevněte znázorněným způsobem sklo k tělesu
odsavače 4 pouzdry C a 4 šrouby D.

• Upevnění ke zdi

Vyvrtat díry A podle uvedených kót (Obr.2). Odsavač upevněte
ke zdi a vyrovnejte jej do horizontální polohy pomocí závěsů.
Po vyrovnání odsavač definitivně upevněte prostřednictvím
dvou šroubů A (obr.5). Pro různé montážní podmínky použijte
příslušné typy šroubů a hmoždinek, které budou odpovídat
typu zdiva (např. armovaný beton, sádrokarton atd.).
Budou-li šrouby a hmoždinky dodány jako součást produktu,
ujistěte se, zda odpovídají typu zdiva, na něž má být odsavač
namontován.

• Montáž dekorativních teleskopických spojovacích
prvků

Když je verze vašeho zařízení vybavena spodní spojkou s
jazýčkem, před zahájením upevňování uchopte spodní spojku
a kleštěmi ohněte jazýček směrem dovnitř, jak je znázorněno
na obrázku 5 fáze 1.
Elektrický přívod protáhněte pod krytem dekoračního spoje.
Má-li být váš přístroj nainstalován ve verzi odsávání nebo
v provedení s externě umístěným motorem, proveďte otvor
pro odtah vzduchu. Nastavte šířku úchytné konzoly horního
spoje (obr .3). Následně ji upevněte ke stropu prostřednictvím
šroubů A (obr.3) takovým způsobem, aby byla v ose s vaším
odsavačem a dodržujte přitom vzdálenost od stropu,
vyznačenou obr.2.
Propojit prostřednictvím spojovací roury přírubu C s otvorem
odtahu vzduchu (obr.5). Vsadit horní spojovací prvek do
spodního spojovacího prvku. Spodní spojovací prvek ke krytu,
používajíce šrouby B ve výbavě (obr. 5), vysunout horní díl až
ke třmenu a upevněte jej pomocí šroubů B (obr. 3). Budete-
li chtít změnit funkci zařízení z odsavače na filtrační verzi,
vyžádejte si u vašeho prodejce filtry s aktivním uhlíkem a
sledujte montážní pokyny.

• Filtrační verze

Odsavač a spojovací prvky instalovat tak, jak je uvedeno
v bodu, který se týká montáže krytu ve verzi odsavače. Při
montáži filtrační vložky se řiďte pokyny obsaženými v balení.
Není-li souprava ve výbavě, objednejte ji u svého dodavatele
jako příslušenství. Filtry musí být aplikovány na odsávací
skoupine umístené uvnitr krytu v jeho stredu a je treba jimi
otácet o 90 stupnu až do zastavovacího kliknutí (obr. 8).

POUŽITÍ A ÚDRŽBA

• Doporučujeme uvést zařízení do činnosti ještě před
zahájením přípravy jakéhokoli jídla. Doporučujeme ponechat
zařízení v činnosti i po dobu 15 minut po ukončení přípravy
jídel, aby byl kompletně odveden zapáchající vzduch.
Správná činnost odsavače je podmíněna správnou a
nepřetržitou údržbou; zvláštní pozornost je třeba věnovat
protitukovému  ltru a  ltru s aktivním uhlím.

• Protitukový  ltr má za úkol zachycovat mastné částice
nacházející se ve vzduchu, proto je v průběhu proměnné
doby vystaven ucpávání; tato doba závisí na používání
zařízení.

- Aby se předešlo nebezpečí případného požáru, maximálně
každé 2 měsíce je třeba umýt protitukové  ltry; k tomuto
účelu je možné použít i myčku nádobí.

- Po několika umytích může dojít je změně barvy. Tato

- 7 -

skutečnost neumožňuje podání reklamace za účelem jejich
výměny.
V případě nedodržení pokynů pro výměnu a mytí
protitukových  ltrů se může vyskytnout riziko jejich
zapálení.

• Filtry s aktivním uhlím slouží k čištění vzduchu, který
se znovu vhání do okolního prostředí. Filtry se nesmí mýt
ani regenerovat a musí se měnit maximálně každé čtyři
měsíce. Nasycení aktivního uhlí závisí na krátkodobém
nebo déletrvajícím používání zařízení, na druhu sporáku a
pravidelnosti, se kterou se provádí vyčištění protitukového
 ltru.

• Opakovaně čistěte odsavač, zevnitř i zvenčí, s použitím hadru
navlhčeného v denaturovaném lihu nebo neabrazivních
tekutých čisticích prostředcích.

• Osvětlení je navrženo pro použití během vaření a ne
pro dlouhodobější použití za účelem osvětlení okolního
prostředí. Dlouhodobější použití osvětlení výrazně snižuje
průměrnou životnost žárovek.

• Výměna halogenových žárovek (obr. 6).

Při výměně halogenových žárovek B sejměte sklíčko C po jeho
nadzvednutí v místě příslušných otvorů.Žárovky nahraďte
novými žárovkami stejného druhu.

Upozornění: Nedotýkejte se žárovky holýma rukama.

Povely: Mechanické (Obr.9)
A = przycisk OŚWIETLENIE
B = przycisk WŁĄCZENIE
C = przycisk PIERWSZA PRĘDKOŚĆ
D = przycisk DRUGA PRĘDKOŚĆ
E = przycisk TRZECIA PRĘDKOŚĆ

VÝROBCE ODMÍTÁ JAKOUKOLIV ZODPOVĚDNOST
ZA ŠKODY ZPŮSOBENÉ NEDODRŽENÍM UVEDENÝCH
UPOZORNĚNÍ.

DANSK

DK

GENERELLE OPLYSNINGER

Læs omhyggeligt indholdet af denne brugsanvisning, da
den giver vigtige oplysninger vedrørende sikkerheden
ved installering, brug og vedligeholdelse. Opbevar
brugsanvisningen til senere brug. Apparatet er udarbejdet
til at kunne fungere; udsugende (udledning af luft til
eksterne omgivelser Fig.1B) filtrerende (intern cirkulation
af luft Fig.1A).

OPLYSNINGER VEDRØRENDE SIKKERHED

1. Udvis forsigtighed hvis der samtidigt med emhætten er en
varmekilde eller  amme i funktion, som er afhængig af luften
i omgivelserne og forsynet med energi, der ikke er elektrisk,
eftersom emhætten  erner den luft fra omgivelserne, som
 ammen eller varmekilden har brug for til forbrænding. Det
negative tryk i lokalet må ikke overstige 4 Pa (4x10-5 bar). For st ørst
mulig sikkerhed, sørg for en passende ventilation af rummet.
Hvad angår udsugningen til eksterne omgivelser følg de
gældende normer.

Før modellen tilsluttes el-nettet:

-Kontrollèr informationsetiketten (placeret indeni apparatet),
for at sikre, at spændingen og styrken er i overensstemmelse
med el-nettet og at stikkontakterne er egnede. Hvis De er i

tvivl, konsultèr en kvali ceret elektriker.

- Hvis forsyningsledningen er beskadiget, skal den udskiftes
med en ledning eller en særlig samling fra fabrikanten eller
et autoriseret servicecenter.

- Tilslut forsyningsenheden ved hjælp af et stik med en 3A
sikring eller til de to tofaseledninger, som er beskyttet af
en 3A sikring.

2. Pas på!
I nogle situationer kan elektriske apparater udgøre en
fare.
A) Undgå at kontrollere filtrenes tilstand mens emhætten
er i funktion.
B) Rør ikke ved pærer eller tilstødende områder under eller
lige efter længerevarende brug af belysningsanlægget.
C) Det er ikke tilladt at tilberede madvarer for åben ild
under emhætten.
D) Undgå åben ild, da det kan beskadige filtrene og
medføre fare for brand.
E) Hold altid øje med maden under friturestegning for at
undgå, at olien antændes.
F) Træk stikket ud af stikkontakten, inden der foretages
vedligeholdelse.
G) Apparatet må ikke bruges af børn eller af personer, der
ikke har de mentale eller fysiske egenskaber til korrekt
brug, uden overvågning.
H) Hold øje med børnene for at sikre, at de ikke leger
med apparatet.
I) Når emhætten anvendes samtidigt med apparater, der
bruger gas eller andre brændstoffer, skal rummet have
tilstrækkelig udluftning.
L) Hvis rengøring ikke udføres i overensstemmelse med
anvisningerne, kan det medføre brandfare.

Dette apparat er udviklet i overensstemmelse med det
europæiske direktiv 2002/96/EF om a ald
af elektrisk og elektronisk udstyr (WEEE). Ved at sikre sig, at
dette produkt bortska es på korrekt vis, bidrager brugeren
til at forhindre eventuelle negative miljømæssige og
sundhedsmæssige påvirkninger.

Symbolet
følger med produktet, angiver, at produktet ikke skal
behandles som husholdningsaffald, men at det skal
bortska es på passende vis på genbrugsstationer til elektriske
og elektroniske apparater. Apparatet skal bortskaffes i
overensstemmelse med de gældende regler for bortska else
af affald. For yderligere oplysninger om håndtering,
genvinding og genbrug af dette produkt, bedes man kontakte
de lokale myndigheder, teknisk forvaltning eller forretningen,
hvor produktet er købt.

på produktet eller på dokumentationen, der

INSTRUKTION VED INSTALLERING

Monteringen og udførelsen af de elektriske forbindelser, skal
udføres af specialiseret personale.

Den elektriske forbindelse.

Apparatet er udarbejdet i klasse II, derfor skal der ikke tilsluttes
et kabel til jordforbindelsen.
Tilslutning til el-nettet skal udføres som følgende:
BRUN = L Linje
BLÅ = N Neutal
Hvis det ikke allerede findes, montèr da et standardstik
beregnet til den forsyning, som er angivet på etiketten.Hvis
der allerede er et stik, sørg da for at det er let tilgængelig efter
installation af apparatet. I tilfælde af en direkte tilslutning til
el-nettet er det nødvendigt at anbringe en  erpolet afbryder

- 8 -

med en afstand mellem kontakterne på minimum 3 mm,
mellem apparatet og nettet. Afbryderen skal passe til el­forsyningen og være i overenstemmelse med de gældende
normer.

• Minimums distancen mellem kogeover aden, målt fra selve
kogepladerne, og den nederste del af emhhætten, skal være
mindst 65 cm. Hvis der anvendes et forbindelsesrør bestående
af to eller  ere dele, skal den øverste del placeres udenpå den
nederste. Tilslut ikke udledningen fra emhætten med et rør,
hvori der cirkulere varm luft eller som anvendes til at udlede
røg fra apparater, der ikke bruger elektrisk energi.
Inden man begynder monteringen  ernes  ltret (Fig.7) for at
gøre håndteringen af apparatet lettere.
I de tilfælde, hvor apparatet skal installeres i en udsugende
version, forberedes åbningen til udledning af luft.

- Det anbefales at anvende en luftudsugningsslange med en
diameter på 150. Hvis der anvendes en mindre slange, kan det
forringe produktets ydelse og medføre øget støj.

Vær opmærksom!

Hvis modellen har pynteglasset monteret, skal man følge
fremgangsmåden i  gur 4, inden emhætten installeres:
1 - Pak både emhætteskærmen B og glasset A ud, og anbring
delene vandret på en sikker over ade.

2 - Tag glasset A, og anbring det oven på emhætteskærmen B.
3 - Fastgør glasset til skærmen med de 4 bøsninger C og de
4 skruer D, som vist.

• Fastspænding til væg

Lav hullerne A , idet de anviste mål overholdes (Fig.2).
Fastspænd apparatet til væggen og ret ind, til det  ugter
med ophænget. Når apparatet er i vater, spændes emhætten
fast ved hjælp af de 2 skruer A (Fig.5).Til forskellige typer
montering anvendes skruer og rawlplugs, der passer til den
bestemte type mur (f.eks. jernbeton, gips osv. ). Hvis skruer og
rawlplugs følger med apparatet, bør man sikre sig, at de egner
sig til væggen, hvor emhætten skal spændes fast.

• Fastspænding af de sammenskydelige pyntepaneler
vær opmærksom! Hvis modellen er udstyret med en nedre

afskærmning med klemme, skal man inden fastgøring af
emhætten tage den nederste afskærmning og bøje klemmen
indad, som vist i figur 5 fase 1. Indsæt El-tilslutningen
i rillen på panelet. Hvis apparatet skal installeres som
aftræksemhætte eller med udvendig motor, laves først hul til
udsugning af luften. Regulér bredden på det øverste panels
ophæng (Fig.3). Spænd herefter ophænget fast til loftet med
skruerne A (Fig.3), så det er i vinkel med emhætten, idet den
anviste afstand til loftet i Fig.2 overholdes. Forbind  angen
C til udsugningshullet ved hjælp af et tilslutningsrør (Fig.5).
Indsæt det øverste panel i det nederste. Fastspænd det
nederste panel til emhætten med de medfølgende skruer B
(Fig.5), træk det øverste panel ud til ophænget og spænd det
fast med skruerne B (Fig.3). Skal emhætten laves om fra aftræk
til  ltrering, anska es kul ltre hos forhandleren, hvorefter
monteringsvejledningen følges.

• Filtrering

Installér emhætten og de to paneler som vist i kapitlet om
montering af aftræksemhætte. Ved montering af filtret
følges de instruktioner, som følger med sættet. Hvis sættet
ikke følger med apparatet, kan det bestilles som tilbehør hos
forhandleren. Filtrene skal anbringes i indsugningsgruppen,
der sidder indvendigt i hætten, og når disse be nder sig
centralt i gruppen drejes de 90 grader indtil fastlåsning.
(Fig.8)

BRUG OG VEDLIGEHOLDELSE

• Det anbefales, at apparatet sættes i funktion, inden man

begynder tilberedningen af madvarer. Det anbefales, at lade
emhætten køre i 15 minutter efter endt tilberedning, så al
mados suges ud. Korrekt funktion af emhætten afhænger
af en korrekt og jævnlig vedligeholdelse. Man skal især
være opmærksom med at udskifte fedt lteret og det aktive
kul lter.

• Fedt lteret har til opgave at tilbageholde de fedtpartikler,
der  ndes i luften. Filteret vil derfor blive tilstoppet med
tiden, alt efter hvor ofte emhætten anvendes.

- For at forebygge risikoen for brand skal man mindst
hver 2 måned rengøre fedt ltrene; de kan vaskes op i
opvaskemaskine.

- Efter at have rengjort  ltrene nogle gange, kan der opstå
misfarvninger. Dette giver ikke ret til reklamation med
henblik på udskiftning.
I tilfælde af manglende overholdelse af anvisningerne
vedrørende udskiftning og rengøring, kan der opstå
brandfare i fedt ltrene.

• De aktive kul ltre har til opgave at rense den luft, der sendes
tilbage i lokalet. Filtrene kan ikke vaskes eller genbruges
og skal udskiftes mindst hver  erde måned. Mætningen af
det aktive kul afhænger af, hvor ofte emhætten er i brug,
komfurets type og hvor ofte fedt lteret rengøres.

• Emhætten skal rengøres jævnlige, både indvendigt og
udvendigt, med en klud opvædet i denatureret alkohol eller
et neutralt, ikke slibende rengøringsmiddel.

• Lyset er beregnet til brug under tilberedning af mad og ikke
til generel oplysning af lokalet. Længerevarende brug af lyset
vil reducere lyspærernes gennemsnitlige levetid betydeligt.

• Udskiftning af halogenpærer (Fig.6).

For at udskifte halogenpærerne B skal man  erne glasset C
ved at trykke på rillerne.
Udskift pærerne med pærer af samme type.

Vær opmærksom: rør ikke ved pæren med bare hænder.

• Betjening-senhed: fig.9 mekaniske er følgende

tegnforklaring gældende:

A = tast for BELYSNING
B = tast for OFF
C = tast for FØRSTE HASTIGHED
D = tast for ANDEN HASTIGHED
E = tast for TREDJE HASTIGHED

FABRIKANTEN FRALÆGGER SIG ETHVERT ANSVAR FOR
SKADER FORÅRSAGET AF MANGLENDE OVERHOLDELSE
AF OVENSTÅENDE ADVARSLER

SUOMI

YLEISTÄ

Lue ohjekirja huolellisesti, sillä se sisältää tärkeätä tietoa
laitteen turvallisesta asennuksesta, käytöstä ja huollosta.
Säilytä ohjekirja tulevaa tarvetta varten. Laite on suunniteltu
toimimaan joko imevänä versiona (ilman poisto ulos - kuva 1B),
suodattavana versiona (ilman kierrätys sisällä - kuva 1A).

TURVAOHJEITA

1. Erityistä huomiota tulee kiinnittää siihen, ettei liesituuletin

- 9 -

FIN

ole käytössä samanaikaisesti kuin tulipesä tai liesi, jotka
ovat riippuvaisia huoneilmasta ja jotka käyttävät jotain
muuta energianlähdettä kuin sähköä. Liesituuletin poistaa
huonetilasta ilmaa, jota tulipesä tai liesi tarvitsevat
polttamiseen. Huonetilan negatiivinen ilmanpaine ei saa
ylittää 4Pa (4x10-5 bar). Huonetilat on siis tuuletettava
asianmukaisesti tuulettimen toiminnan varmistamiseksi.
Ulkoista poistoa koskien tulee noudattaa asianomaisessa
maassa voimassaolevia määräyksiä.

Ennen kuin yhdistät mallin säköverkkoon:

- huomioi sen tunnuskilvessä (löytyy laitteen sisäpuolelta)
olevat tiedot tarkistaen että virran jännite ja voima vastaavat
verkostoa, ja että pistorasia on sopiva. Jos olet epävarma ota
yhteys pätevään sähkömieheen

- Jos liitäntäjohto on vahingoittunut, se on vaihdettava
laitteen valmistajan tai tämän teknisen huoltohenkilöstön
toimesta uuteen liitosjohtoon tai sitä vastaavaan.

- Liitä laite sähkönsyöttöön pistokkeella, jossa on sulake (3
A), tai kaksivaiheisen järjestelmän kahteen johtoon, jotka on
suojattu sulakkeella (3 A).

2. Varoitus!
Tietyissä tilanteissa sähkölaitteet voivat aikaansaada
vaaratilanteen.
A) Älä tarkista suodattimien tilaa, kun liesituuletin on
toiminnassa
B) Älä kosketa lamppuihin tai niiden lähialueille
valaistuslaitteiston käytön aikana tai välittömästi sen
käytön jälkeen
C) On kielletty liekittämästä ruokia liesituulettimen alla
D) Vältä avotulta, koska ne vahingoittavat suodattimia ja
voivat aiheuttaa tulipaloja
E) Tarkkaile jatkuvasti öljyssä paistettavia ruokia, jotta
kiehuva öljy ei syty tuleen
F) Irrota pistoke pistorasiasta ennen huollon
suorittamista
Laitetta ei ole suunniteltu lasten tai vajaakykyisten
käytettäväksi ilman valvontaa.
H) Valvo lapsia, jotta he eivät leiki laitteen kanssa
I) Kun liesituuletinta käytetään samanaikaisesti laitteiden
kanssa, jotka polttavat kaasua tai muita polttoaineita,
huolehdi tilojen riittävästä ilmanvaihdosta.
L) Jos puhdistustoimenpiteitä ei suoriteta ohjeiden
mukaisesti, on olemassa tulipalovaara.

Tämä laite on merkitty EU:n Waste Electrical and Electronic
Equipment (WEEE) - direktiivin 20002/96/EC mukaisesti.
Käyttäjä osallistuu mahdollisten terveydelle ja ympäristölle
haitallisten seurausten ehkäisemiseen hävittäessään laitteen
asianmukaisella tavalla.

Laitteen pakkauksessa mukana oleviin asiakirjoihin
merkitty

talousjätteisiin, vaan se on varta vasten toimitettava sähkö- ja
elektroniikkalaiteromun keräyspisteeseen kierrätystä varten.
Hävitä laite noudattamalla paikkakuntasi jätehuoltoa koskevia
säädöksiä. Lisätietoja tämän laitteen keräyksestä, käsittelystä
ja kierrätyksestä ota yhteys paikkakuntasi jätehuoltoon,
talousjätteiden keräyspisteseen tai liikkeeseen josta laite
on hankittu.

merkki osoittaa ettei kyseinen laite kuulu

ASENNUSOHJEET

Asennus ja sähköliitäntä on suoritettava siihen pätevän
erikoishenkilöstön toimesta.

• Sähköinen liitäntä

Laite on rakennettu II-luokassa, eivätkä kaapelit sen vuoksi
saa olla liitettyjä maajohtoon. Liitännät sähköverkkoon on
tehtävä seuraavalla tavalla:
RUSKEA = L linja
SININEN = N neutraali
Tarvittaessa tulee kaapeliin asentaa standardipistoke, joka
kestää tuoteselosteessa mainitun kuormituksen. Jos laitteessa
on pistoke, kupu on asennettava siten, että pistokkeeseen
pääsee käsiksi. Liitettäessä suoraan sähköverkkoon täytyy
laitteen ja verkon väliin laittaa moninapainen virrankatkaisija,
jossa kontaktien minimiväli on 3 mm ja on mitoitettu
kuormituksen mukaan ja joka on voimassaolevien määräysten
mukainen.

• Keittopinnan kattilankannattimien ja hellakuvun
minimietäisyyden on oltava vähintään 65 cm. Mikäli
joudutaan käyttämään kaksi- tai useampiosaista liitosputkea,
on ylemmän osan oltava alemman ulkopuolella. Poistoilmaa
ei saa johtaa kuumailmahormiin tai hormiin, jota käytetään
savun poistamiseen laitteista, jotka toimivat jollakin muulla
energianlähteellä kuin sähköllä. Ennen kuin alat koota laitetta,
irrota rasvasuodatin/-suodattimet (kuva7): näin laitetta on
helpompi käsitellä.

- Jos asennetaan imevä hellakupu on ensin tehtävä
ilmanpoistoaukko.

• Suositellaan käyttämään ilman poistoletkua, jonka halkaisija
on vähintään 150 mm. Kavennuskappaleen käyttö voi
heikentää tuotteen toimintakykyä ja lisätä meluisuutta.

Varoitus!

Jos laitteessasi on koristelasi, ennen liesituulettimen asennusta
suorita seuraavat kuvassa 4 osoitetut vaiheet:
1- vedä ulos pakkauksesta sekä liesituulettimen runko B että
lasi A ja aseta ne vaakasuoraan asentoon vakaalle tasolle.
2 - Ota lasi A ja aseta se liesituulettimen rungon B
yläpuolelle.

3 - Kiinnitä lopullisesti lasi liesituulettimen runkoon 4 holkilla
C ja e ruuvilla D kuten osoitettu.

• Kiinnittäminen seinään

Poraa reiät A ilmoitettuja mittoja noudattaen (kuva 2). Kiinnitä
laite seinään ja aseta se vaakatasossa samaan linjaan kaappien
kanssa. Säädettyäsi kuvun oikeaan asentoon kiinnitä se
paikalleen kahdella ruuvilla A (kuva5). Käytä asennukseen
sellaisia laajenevia ruuveja ja tappeja, jotka sopivat seinän
tyyppiin (esimerkiksi teräsbetoni, kipsilevy tms.). Mikäli
ruuvit ja tapit on toimitettu tuotteen mukana, varmista että
ne soveltuvat siihen seinätyyppiin, johon kupu on tarkoitus
kiinnittää.

• Koristeteleskooppiliitinten kiinnittäminen
varoitus! ennen kiinnityksen suorittamista, ota alempi

liitäntäosa ja taivuta kielekettä sisäänpäin pihdeillä kuten
osoitettu kuvassa 5 vaiheessa 1.
Varmista sähkövirran syöttö koristeliittimen tilaan. Jos laitteesi
asennetaan imevänä tai ulkoista moottoria käyttävänä
versiona, huolehdi, että sillä on ilmanpoistoaukko. Säädä
ylemmän liittimen kannattimen leveys sopivaksi (kuva 3).
Kiinnitä se tämän jälkeen ruuveja A (kuva 3) käyttämällä
kattoon niin, että se on tuulettimesi kanssa linjassa.
Noudata kuvassa 2 osoitettua etäisyyttä katosta. Liitä
liitosputken välityksellä laippa C ilmanpoistoaukkoon (kuva
5 - Vaihe 2). Työnnä ylempi liitin alemman liittimen sisään.
Kiinnitä alempi liitin kupuun käyttämällä laitteen mukana
toimitettuja ruuveja B (kuva 5 - Vaihe 2), vedä ylempää liitintä

- 10 -

ulos kannattimeen asti ja kiinnitä se ruuveilla B (kuva 3).
Muuntaaksesi kuvun imevästä mallista suodattavaksi malliksi
pyydä jälleenmyyjältämme aktiivihiilisuodattimia ja seuraa
asennusohjeita.

• Suodattava malli

Asenna kupu ja kaksi liitintä, niin kuin imevän mallin asennusta
koskevassa kappaleessa on esitetty. Ohjeet suodattavan
liittimen asennusta varten löytyvät tarvikepakkauksesta.
Ellei tarvikepakkaus sisälly laitepakettiisi,tilaa se
jälleenmyyjältäsi lisälaitteena. Suodattimet asennetaan
tuulettimen sisäpuolella olevaan imuryhmään kiertäen niitä
90 astetta kunnes pidike naksahtaa. (kuva 8.)

KÄYTTÖ JA HUOLTO

• Suositellaan käynnistämään laite ennen minkä tahansa

ruuan kypsennyksen aloittamista. On suositeltavaa antaa
laitteen toimia vielä 15 minuuttia käytön jälkeen, jotta
ruoanvalmistuksesta aiheutuneet käryt saadaan kokonaan
pois huonetilasta.
Liesituulettimen hyvä toiminta riippuu oikeasta ja
säännöllisestä huollosta; erityistä huomiota tulee kiinnittää
rasvasuodattimeen ja aktiivihiilisuodattimeen.

• Rasvasuodattimen tehtävänä on pidättää ilmassa leijuvat
rasvahiukkaset ja siksi se on altis tukkeutumaan ajanjaksossa,
jonka pituus vaihtelee laitteen käytön mukaan.

- Tulipalovaaran estämiseksi korkeintaan joka 2 kuukauden
välein tulee pestä rasvasuodattimet, jotka voidaan pestä myös
astianpesukoneessa.

- Muutaman pesukerran jälkeen voi tapahtua värimuutoksia.
Tämä tosiasia ei anna oikeutta vaatia niiden vaihtamista.
Mikäli ei noudateta vaihtamista tai pesemistä koskevia ohjeita,
rasvasuodattimien tulipalovaara lisääntyy.

• Aktiivihiilisuodattimia käytetään puhdistamaan ilma, joka
palautetaan huonetilaan. Suodattimia ei voi pestä tai käyttää
uudelleen ja ne tulee vaihtaa vähintään joka neljäs kuukausi.
Aktiivihiilen kyllästyminen riippuu laitteen käyttöajan
pituudesta, ruuanvalmistustavoista ja säännöllisyydestä, jolla
suoritetaan rasvasuodattimen puhdistus.

• Puhdista liesituuletin säännöllisesti sekä sisältä että ulkoa
käyttäen riepua, joka on kostutettu denaturoidulla alkoholilla
tai nestemäisillä neutraaleilla ei-hankaavilla pesuaineilla.

• Valaistuslaitteisto on suunniteltu käytettäväksi ruokien
kypsennyksen aikana eikä pitkäaikaiseen ympäristön yleiseen
valaisuun. Valaistuksen pitkäaikainen käyttö vähentää
huomattavasti lamppujen keskimääräistä käyttöikää.

• Halogeenilamppujen vaihtaminen (Kuva 6).

Halogeenilamppujen B vaihtamiseksi ota pois lasi C käyttäen
viputukena asianmukaisia aukkoja. Vaihda tilalle vastaavan
tyyppiset lamput.

Varoitus: älä koske lamppuun paljain käsin.

Ohjaimet: (kuva 9) mekaaniset:
A = Valaistuksen painike
B = OFF
C = ensimmäisen nopeuden painike
D = toisen nopeuden painike
E = kolmannen nopeuden painike

LAITTEEN VALMISTAJA EI OLE VASTUUSSA VAHINGOISTA,
JOTKA OVAT AIHEUTUNEET YLLÄMAINITTUJEN OHJEIDEN
LAIMINLYÖNNISTÄ.

EΛΛHNIKA

ΓΕΝΙΚΑ

Διαβάστε προσεκτικά το περιεχμενο των οδηγιών,
διτι παρέχει σημαντικές υποδείξεις που αφορούν
την ασφάλεια της εγκατάστασης της χρήσης και της
συντήρησης. Φυλάξτε το φυλλάδιο για ενδεχμενες
συμβουλές. Η συσκευή σχεδιάστηκε για χρήση σε
έκδοση απορρφησης (εκκένωση αέρα προς το
εξωτερικ - Εικ.1B), διήθησης (ανακύκλωση αέρα στο
εσωτερικ - Εικ.1A).

ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

1.Προσοχή σε περίπτωση που λειτουργούν

ταυτχρονα απορροφητήρας απορρφησης και
καυστήρας ή μια εστία που εξαρτούνται απ τον
αέρα του περιβάλλοντος και τροφοδοτούνται απ
ενέργεια χι ηλεκτρική διτι ο απορροφητήρας
απορροφντας αφαιρεί απ το περιβάλλον τον αέρα
που έχουν ανάγκη για την καύση ο καυστήρας ή η
εστία. Η αρνητική πίεση στο χώρο δεν πρέπει να
ξεπερνά τα 4PA (4x10-5bar). Για σίγουρη ασφαλές
λειτουργία του απορροφητήρα, οφείλεται να υπάρχει
κατάλληλος αερισμς στο χώρο. Για την εξωτερική
εκκένωση ακολούθησε τις ισχύοντες προδιαγραφές
της χώρας.

Πρίν συνδέσετε το μοντέλο στο ηλεκτρικ" δίκτυο:

- Ελέγξτε την πινακίδα στοιχείων (που βρίσκεται στο
εσωτερικ της συσκευής) για να βεβαιωθείτε τι η
τάση και η ισχύς της συσκευής αντιστοιχούν στο
ηλεκτρικ σας δίκιο καθώς και για την καταλληλτητα
του ηλεκτρικού βύσματος. Σε περίπτωση δυσκολιών
επικοινωνήστε με έναν ειδικευμένο ηλεκτρολγο

- Αν το καλώδιο τροφοδοσίας είναι χαλασμένο, πρέπει
να αντικατασταθεί απ ένα καλώδιο ή ένα ειδικ
σύστημα, διαθέσιμo απ τον κατασκευαστή ή την
υπηρεσία του τεχνικής υποστήριξης.

- Συνδέστε τη διάταξη στην τροφοδοσία μέσω ενς
βύσματος με ασφάλεια 3A ή στα δύο καλώδια του

διφασικού προστατευμενα απ μια ασφάλεια 3A.

2. ΠΡΟΣΟΧΉ!
Σε ορισμένες περιστάσεις οι ηλεκτρικές συσκευές
μπορεί να αποτελούν κίνδυνο.
A) Μην ελέγχετε την κατάσταση των φίλτρων "σο ο
απορροφητήρας είναι σε λειτουργία.
B) Μην αγγίζετε τις λυχνίες ή τις γειτονικές περιοχές
κατά ή αμέσως μετά την παρατεταμένη χρήση της
εγκατάστασης φωτισμού
C) Απαγορεύεται να μαγειρεύετε τρ"φιμα σε φλ"γα
κάτω απ" τον απορροφητήρα.
D) Αποφεύγετε ελεύθερες φλ"γες δι"τι προκαλούν
ζημιά στα φίλτρα και μπορούν να προκαλέσουν
πυρκαγιές.
E) Να διατηρείτε συνεχώς υπ" έλεγχο το τηγάνισμα
των τροφίμων για να μη πάρει φωτιά το καυτ" λάδι.
F) Αποσυνδέστε το βύσμα απ" την ηλεκτρική πρίζα
πριν προχωρήσετε στη συντήρηση.
G) Η συσκευή δεν προορίζεται για να χρησιμοποιείται
απ" παιδιά ή άτομα ανίκανα χωρίς επιτήρηση.
H) Να επιτηρείτε τα παιδιά για να είστε βέβαιοι "τι
δεν παίζουν με τη συσκευή.

- 11 -

GR

I) ;ταν ο απορροφητήρας χρησιμοποιείται ταυτ"χρονα
με συσκευές που καίνε αέριο ή άλλα καύσιμα, ο χώρος
πρέπει να αερίζεται δε"ντως.
L) Αν οι εργασίες καθαρισμού δεν εκτελούνται σύμφωνα
με τις οδηγίες, υπάρχει κίνδυνος να προκληθεί πυρκαγιά.

Η συσκευή αυτή είναι χαρακτηρισμένη σύμφωνα με
την Ευρωπαϊκή Οδηγία 2002/96/EC, Waste Electrical
and Electronic Equipment (WEEE). Ο χρήστης με
το να διαθέτει το προϊν αυτ ως απρριμμα με
τον ενδεδειγμένο τρπο συμβάλει στην αποφυγή
αρνητικών συνεπειών για το περιβάλλον και την
υγεία.
Το σύμβολο στο προϊν ή στην τεκμηρίωση που το
συνοδεύει δείχνει τι το προϊν αυτ δεν πρέπει να
αντιμετωπίζεται ως απρριμμα οικιακ αλλά πρέπει
να παραδίνεται σε κατάλληλα σημεία συλλογής
για την ανακύκλωση ηλεκτρικών και ηλεκτρονικών
συσκευών. Διαθέστε το ως απρριμμα τηρώντας
τους κατά τπους κανονισμούς για τη διάθεση των
απορριμμάτων. Για περαιτέρω πληροφορίες για τη
μεταχείριση, την ανάκτηση και την ανακύκλωση
του προϊντος αυτού, επικοινωνήστε με το αρμδιο
τοπικ γραφείο, την υπηρεσία συλλογής οικιακών
απορριμμάτων ή το κατάστημα απ το οποίο
αγοράσατε το προϊν αυτ.

ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

Οι διαδικασίες τοποθέτησης και ηλεκτρικής σύνδεσης
πρέπει να γίνονται απ" ειδικευμένο προσωπικ".

• Ηλεκτρική σύνδεση

Η συσκευή ανήκει στο τύπο ΙΙ, που σημαίνει πως
κανένα καλώδιο δεν πρέπει να συνεθεί με την
γείωση.
Η σύνδεση στο δίκτυο θα πρέπει να γίνει ως εξής:
ΚΑΦΕ: γραμμή L
ΜΠΛΕ: N ουδέτερη γραμμή
Αν δεν υπάρχει ήδη ένα φις μοντάρετε στο καλώδιο
ένα φις προσαρμοσμένο στο ηλεκτρικ φορτίο
που αναφέρεται στην χαρακτηριστική ετικέτα. Αν
υπάρχει ήδη, ττε ο απορροφητήρας θα πρέπει να
μονταριστεί, έτσι ώστε το φις να είναι σε προσιτ για
τη χρήση σημείο. Σε περίπτωση άμεσης σύνδεσης με
το ηλεκτρικ δίκτυο είναι αναγκαίο να παρεμβληθεί
μεταξύ της συσκευής και του ηλεκτρικού δικτύου
ένας πολυπολικς διακπτης με ελάχιστο άνοιγμα
μεταξύ των επαφών 3mm προσαρμοσμένο στο
ηλεκτρικ φορτίο και να συμφωνεί με τα ισχύοντα
πρτυπα.

• Η ελάχιστη απσταση απ την επιφάνεια στήριξης
των συσκευών μαγειρέματος στις εστίες και το
χαμηλτερο τμήμα του απορροφητήρα της κουζίνας
πρέπει να είναι ίση με τουλάχιστον 65 εκ. Σε
περίπτωση που χρησιμοποιηθεί σωλήνας σύνδεσης το
οποίο αποτελείται απ δύο ή περισστερα κομμάτια,
θα πρέπει το πάνω μέρος να περαστεί πάνω απ το
κάτω μέρος. Σε καμία περίπτωση δεν πέπει ο σωλήνας
απορρφησης να συνδεθεί με σωλήνα, ο οποίος
χρησιμοποιείτε για εκκένωση καπνού συσκευών που
τροφοδοτούνται απ ενέργεια χι ηλεκτρική.
Πριν προχωρήσετε στις διεργασίες συναρμολγησης,
για ευκολτερο χειρισμ της συσκευής αποσυνδέστε
το φίλτρο/-α συγκράτησης λιπαρών (Εικ.7).
Στην περίπτωση συναρμολγησης της συσκευής

στην έκδοση για απορρφηση τοποθετήστε την οπή
εξαγωγής αέρα.

• Συνιστάται η χρήση ενς σωλήνα εκκένωσης
αέρα με διάμετρο 150. Η χρήση προσαρμοστικού θα
μπορούσε να ελαττώσει τις επιδσεις του προϊντος
και να αυξήσει τη θορυβτητα

Προσοχή!

Αν η έκδοση της συσκευής σας έχει το διακοσμητικ
γυαλί, πριν προχωρήσετε στην εγκατάσταση πο υ
απορροφητήρα, διενεργήστε τις ακλουθες φάσεις
που υποδεικνύονται στην εικ"να 4.
1 - τραβήξτε απ τη συσκευασία τσο το σώμα του
απορροφητήρα B σο και το γυαλί A και τοποθετήστε
τα σε οριζντια θέση σε ασφαλή πάγκο.
2 - Πάρτε το γυαλί A και τοποθετήστε το πάνω απ
το σώμα του απορροφητήρα B.
3 - Στερεώστε οριστικά το γυαλί στο σώμα
απορροφητήρα με τις 4 ροδέλες C και 4 βίδες D
πως υποδεικνύεται.

• ΣΤΕΡΕΩΣΗ ΣΕ ΤΟΙΧΟ

Ανοίξτε τις οπές A τηρώντας τις υποδεικνυμενες
αποστάσεις (Εικ.2). Στερεώστε τη συσκευή στον
τοίχο και ευθυγραμμίστε τη σε οριζντια θέση με
τα ράφια. Με το πέρας της ρύθμισης στερεώστε τον
απορροφητήρα οριστικά με τις 2 βίδες A (Εικ.5). Για τις
διάφορες συναρμολογήσεις χρησιμοποιήστε βίδες και
ούπας διαστολής κατάλληλα για τον τύπο του τοίχου
(π.χ. μπετν αρμέ, γύψο, κλπ). Στην περίπτωση που
οι βίδες και τα ούπας σας παρέχονται με το προϊν
βεβαιωθείτε τι είναι κατάλληλα για τον τύπο του
τοίχου στον οποίο θα στερεωθεί ο απορροφητήρας.

• ΣΤΕΡΕΩΣΗ ΤΩΝ ΔΙΑΚΟΣΜΗΤΙΚΩΝ ΤΗΛΕΣΚΟΠΙΚΩΝ
ΡΑΚΟ Ρ
Προσοχή! Αν η έκδοση της συσκευής σας έχει το

κάτω ρακρ με γλωσσίτσα, πριν προχωρήσετε στη
στερέωση, πάρτε το κάτω ρακρ και με μια πένσα
διπλώστε τη γλωσσίτσα προς τα μέσα, πως φαίνεται
στην εικ"να 5 φάση 1.
Προετοιμάστε την ηλεκτρική τροφοδοσία εντς
του γκου του διακοσμητικού ρακρ. Αν η συσκευή
σας εγκατασταθεί σε έκδοση απορρφησης ή σε
έκδοση με εξωτερικ μοτέρ, προετοιμάστε την οπή
εκκένωσης αέρα. Ρυθμίστε το πλάτος του επάνω
βραχίονα στήριξης (Εικ.3). Ακολούθως στερεώστε
τον στην οροφή έτσι που να είναι σε ευθεία με
τον απορροφητήρα σας με τις βίδες A (Εικ.3) και
τηρώντας την απσταση απ την οροφή που
υποδεικνύεται στην Εικ.2.
Συνδέστε, μέσω ενς σωλήνα ένα συνδετικ
σωλήνα, τη φλάντζα C στην οπή εκκένωσης αέρα
(Εικ.5). Εισάγετε το επάνω ρακρ στο εσωτερικ
του κάτω ρακρ. Στερεώστε το κάτω ρακρ στον
απορροφητήρα χρησιμοποιώντας τις βίδες B που σας
παρέχονται (Εικ.5), τραβήξτε το επάνω ρακρ μέχρι
τη ράβδο και στερεώστε το με τις βίδες B (Εικ.3).
Για να μετατρέψετε τον απορροφητήρα απ έκδοση
απορρφησης σε έκδοση διήθησης, ζητήστε απ τον
μεταπωλητή σας τα φίλτρα ενεργού άνθρακα και
ακολουθήστε τις οδηγίες συναρμολγησης.

• ΕΚΔΟΣΗ ΔΙΗΘΗΣΗΣ

Εγκαταστήστε τον απορροφητήρα και τα δύο ρακρ
πως υποδεικνύεται στην παράγραφο που αφορά στη

- 12 -

συναρμολγηση του απορροφητήρα στην έκδοση
απορρφησης.
Για τη συναρμολγηση του ρακρ διήθησης ανατρέξτε
στις οδηγίες που περιέχονται στο κιτ. Αν το κιτ δεν σας
παρέχεται, παραγγείλετέ το στον μεταπωλητή σας ως
αξεσουάρ.Τα φίλτρα θα πρέπει να εφαρμζονται στην
ομάδα απορρφησης που βρίσκεται στο εσωτερικ
του απορροφητήρα τοποθετώντας τα στο κέντρο του
απορροφητήρα και περιστρέφοντάς τα κατά 90 μοίρες
έως το κλίκ του σταματήματος (Εικ.8).

ΧΡΗΣΗ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

• Συνιστάται να θέτετε σε λειτουργία τη συσκευή
πριν προχωρήσετε στο μαγείρεμα κάποιου τροφίμου.
Συστήνεται να αφήνετε τη συσκευή να λειτουργεί
για 15 λεπτά αφού τελειώσετε το μαγείρεμα των
τροφίμων, για πλήρη εκκένωση του μολυσμένου
αέρα.
Η καλή λειτουργία του απορροφητήρα εξαρτάται
απ τη σωστή και συνεχή συντήρηση. Ιδιαίτερη
προσοχή πρέπει να δοθεί στο φίλτρο συγκράτησης
λίπους και στο φίλτρο ενεργού άνθρακα.

• Το φίλτρο συγκράτησης λίπους έχει ως σκοπ
τη συγκράτηση των λιπαρών σωματιδίων που
αιωρούνται στον αέρα, συνεπώς υπκειται σε
έμφραξη σε χρονικά διαστήματα που ποικίλουν
ανάλογα με τη χρήση της συσκευής.

- Για την πρληψη του κινδύνου ενδεχμενων
πυρκαγιών, το πολύ κάθε 2 μήνες θα πρέπει να
πλένετε τα φίλτρα συγκράτησης λίπους, για τα οποία
μπορείτε να χρησιμοποιήσετε και το πλυντήριο
πιάτων.

- Μετά απ μερικά πλυσίματα μπορεί να
διαπιστώσετε αλλοιώσεις στο χρώμα. Το γεγονς
αυτ δεν συνεπάγεται δικαίωμα διαμαρτυρίας για
την ενδεχμενη αντικατάστασή τους.
Σε περίπτωση που δεν τηρηθούν οι οδηγίες
αντικατάστασης και πλυσίματος μπορεί να υπάρξει
κίνδυνος πυρκαγιάς των φίλτρων συγκράτησης
λίπους.

• Τα φίλτρα ενεργού άνθρακα χρησιμεύουν για
να καθαρίζουν τον αέρα που διοχετεύεται στο
περιβάλλον. Τα φίλτρα δεν πλένονται κι ούτε
αναγεννιούνται και πρέπει να αντικαθίστανται κάθε
τέσσερις μήνες το πολύ.
Ο κορεσμς του ενεργού άνθρακα εξαρτάται απ
τη χρήση, περισστερο ή λιγτερο παρατεταμένη,
της συσκευής, απ τον τύπο της κουζίνας και απ τη
συχντητα καθαρισμού του φίλτρου συγκράτησης
λίπους.

• Να καθαρίζετε συχνά τον απορροφητήρα,
εσωτερικά και εξωτερικά, χρησιμοποιώντας ένα
βρεγμένο πανί με μετουσιωμένο οινπνευμα ή υγρά
ουδέτερα απορρυπαντικά μη αποξυστικά.

• Η εγκατάσταση φωτισμού σχεδιάστηκε για να
χρησιμοποιείται κατά το μαγείρεμα και χι για γενικ
παρατεταμένο φωτισμ του χώρου. Η παρατεταμένη
χρήση του φωτισμού μειώνει σημαντικά τη μέση
διάρκεια των λυχνιών.

• Αντικατάσταση των λυχνιών αλογ"νου (Εικ.6).

Για την αντικατάσταση των λυχνιών αλογνου Β
βγάλτε το γυαλάκι C κάνοντας αντίσταση στις
σχετικές εσοχές.
Αντικαταστήστε με λυχνίες ίδιου τύπου.
Προσοχή: μην αγγίζετε τη λυχνία με γυμνά χέρια.

- 13 -

Εντολες: (Εικ.9) Μηχανικοι
A = πληκτρο ΦΩΤΙΣΜΟΥ
B = πληκτρο ΟΦΦ ΤΑΧΥΤΗΤΑ
C = πληκτρο ΠΡΩΤΗ ΤΑΧΥΤΗΤΑ
D = πληκτρο ΔΕΥΤΕΡΗ ΤΑΧΥΤΗΤΑ
E = πληκτρο ΤΡΙΤΗ ΤΑΧΥΤΗΤΑ

ΔΕΝ ΑΝΑΛΑΜΒΑΝΟΥΜΕ ΕΥΘΥΝΕΣ ΓΙΑ ΤΥΧΩΝ
ΖΗΜΙΕΣ ΠΟΥ ΠΡΟΚΑΛΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΜΗ ΤΗΡΗΣΗ
ΤΩΝ ΣΥΜΒΟΥΛΩΝ ΠΟΥ ΠΡΟΑΝΑΦΕΡΘΗΚΑΝ.

MAGYAR

H

ÁLTALÁNOS TUDNIVALÓK

Kérjük, figyelmesen olvassa el útmutatónkat, mert
fontos tudnivalókat tartalmaz a készülék felszerelésére,
használatára és karbantartására vonatkozóan. Őrizze meg,
mert a későbbiekben is szüksége lehet rá. A berendezést úgy
tervezték, hogy elszívással (a levegőnek a szabadba történő
kivezetésével – 1B ábra), szűrővel (a levegő visszavezetésével
– 1A ábra).

BIZTONSÁGI FIGYELMEZTETÉSEK

1. Figyeljünk arra, hogyha nem villannyal működő és

ugyanannak a helyiségnek a légterét használó elszívó, kályha
vagy tűzhely működik egyszerre, akkor az elszívó esetleg
kivonja a kályha vagy a tűzhely égéséhez szükséges levegőt. A
helyiség negatív nyomása 4 PA-nál nem lehet nagyobb (4x10

5

bar). A biztonságos működés érdekében gondoskodjunk a
helyiség megfelelő levegőellátásáról. A szennyezett levegő
külső térbe való elvezetésekor tartsuk be az ide vonatkozó
előírásokat.

Mielőtt bekötné a modellt az elektromos hálózatba:

- ellenőrizze a (a készülék belsejében található) műszaki
adatokat tartalmazó táblát, és győződjön meg arról, hogy az
elektromos hálózat feszültsége és teljesítménye megfelel-e
a feltüntetett adatoknak, valamint, hogy a csatlakozó
megfelelő-e. Amennyiben kételyei merülnek fel, forduljon
szakképzett villanyszerelőhöz.

- Ha a tápkábel megsérült, ki kell cserélni egy másik
kábelre, vagy a gyártónál vagy annak szervizközpontjában
beszerezhető speciális egységre.

- 3A-s biztosítékkal ellátott csatlakozódugóval kösse be a
hálózatba az egységet, vagy csatlakoztassa 3A-s biztosítékkal
védett kétfázisú kábel két eréhez.

2. Figyelem!
Bizonyos esetekben az elektromos készülékek veszélyt
jelenthetnek.
A) Az elszívó működése közben ne ellenőrizze a szűrők
állapotát.
B) A készülék világításának hosszan tartó használata
közben vagy közvetlenül azt követően ne érjen az
izzókhoz vagy a mellettük lévő felületekhez.
C) Az elszívó alatt tilos nyílt lángon sütni.
D) Ne használjon nyílt lángot, mert az tönkreteheti a
szűrőket és tüzet okozhat.
E) Tartsa folyamatosan szem előtt a sütést, nehogy a forró
olaj meggyulladjon.
F) A karbantartási műveletek előtt húzza ki a konnektort
a dugóból.
G) A készülék nem gyerekek vagy felügyelet nélkül

-

hagyott, működtetésre alkalmatlan személyek általi
használatra lett tervezve.
H) Vigyázzon a gyerekekre, hogy nehogy játsszanak a
készülékkel.
I) Amennyiben az elszívót gázzal vagy más éghető
anyaggal működő készülékkel együtt használja, a
helyiségnek megfelelő szellőzéssel kell rendelkeznie.
L) Amennyiben a tisztítási műveleteket nem az
utasításoknak megfelelően végzi el, fennáll a veszélye
annak, hogy a készülék kigyullad.

A készülék megfelel az elektromos és elektronikus
berendezések hulladékairól (WEEE) szóló 2002/96/EK
európai uniós irányelvnek. Gondoskodjon a termék megfelelő
kezeléséről, annak működésből történő kivonása után, a
felhasználó hozzájárul a környezetre és az egészségre való
káros hatások megelőzéséhez. A terméken vagy a mellékelt

dokumentáción feltüntetett
nem kezelhető háztartási hulladékként, hanem a megfelelő
begyűjtő állomásra kell vinni az elektromos és elektronikus
berendezések újrahasznosítása érdekében. Készülékétől a
hulladékkezelésre vonatkozó helyi előírásoknak megfelelően
váljon meg. A termékkel kezelésével, összegyűjtésével és
újrahasznosításával kapcsolatos további információkért
forduljon a megfelelő helyi irodához, a háztartási hulladékokat
begyűjtő szolgálathoz, vagy ahhoz az üzlethez, ahol a
készüléket megvásárolta.

jelölés azt jelzi, hogy a termék

FELSZERELÉSI UTASÍTÁSOK

A beszerelést és az elektromos bekötést csak szakemberek
végezhetik el.

• Elektromos bekötés
A termék kéteres kábellel készült, vigyázzunk, hogy az egyik
huzalt se kössük a földvezetékbe.
A hálózatra való bekötésnél vegyük  gyelembe a huzalok
színét:
BARNA = L fázis
KÉK = N nullafázis
Amennyiben a terméken nincs csatlakozó, szereljünk rá
egy, a feltüntetett műszaki adatoknak megfelelő szabályos
villásdugót. Amennyiben a terméken van csatlakozó, akkor
az elszívót úgy kell felszerelni, hogy a csatlakozó elérhető
helyen legyen. Ha a készüléket közvetlenül kötjük a hálózatra,
akkor iktassunk be a készülék és a hálózat közé egy legalább
3 mm-es, az áramerősségnek és az érvényes normáknak
megfelelő kapcsolót.

• A főzőlap főzéshez használt edényeket tartó felülete
és a konyhai elszívó alsó része között minimum 65 cm
távolságnak kell lennie. Ha két vagy több elvezető csövet
kell összeszerelnünk, akkor az alsó csövet illesszük a felső
belsejébe. Az elszívó csövét ne vezessük olyan kéménybe,
amelyben meleg levegő áramlik, vagy amely nem villannyal
működő berendezés égéstermékét vezeti el.
A szerelés megkönnyítéséhez az összeszerelés megkezdése
előtt távolítsuk el a zsírszűrőt/zsírszűrőket (7 ábra).
Amennyiben a készüléket konyhai szagelszívóként szereli fel,
gondoskodjon kéménynyílásról.

• Ajánlatos 150 mm átmérőjű levegőelvezető csövet használni.
Az átmérőcsökkentés csökkenti a termék teljesítményét, és
növeli a zajosságát.

Figyelem!

Amennyiben az Ön készüléke üvegtetővel van ellátva, az

elszívó felszerelése előtt el kell végezni a 4. ábrán feltüntetett
lépéseket:
1 - Vegye ki a csomagolásból a B elszívótestet és az A üveget,
majd vízszintesen tegye őket biztos felületre.

2 - Fogja az A üveget, és illessze azt a B elszívótest fölé.
3 - A 4 C persellyel és a 4 D csavarral rögzítse határozottan az

üveget az elszívótestre.

• Fali rögzítés

A megjelölt magasságok betartásával készítsük el az A
furatokat (2. ábra). Rögzítsük a berendezést a falra, az
akasztókkal állítsuk vízszintbe. A beszabályozást követően
rögzítsük véglegesen a kürtőt a 2 A jelű csavarral (5. ábra).
A felszereléshez a fal fajtájának (pl. vasbeton, gipszkarton,
stb.) megfelelő csavarokat és szélesedő tipliket használjunk.
Amennyiben a kürtővel együtt leszállításra kerülnek a
csavarok és a tiplik is, ellenőrizzük, hogy azok megfelelnek-e
a faltípusnak, ahova a kürtőt rögzíteni kell.

• A teleszkopikus díszítőelemek rögzítése
Figyelem! Amennyiben az Ön készüléke alsó, nyelves

csatlakozással van ellátva, a rögzítés folytatása előtt fogja az
alsó csatlakozást, és az 5. ábra 1. lépése szerint egy fogóval
hajlítsa le a nyelvét.
A díszítő elem által takart térben alakítsuk ki a tápfeszültség
bekötését. Amennyiben a berendezést elszívóval, vagy külső
motorral szerelik, gondoskodni kell a levegő elvezetéshez
szükséges nyílásról. Állítsuk be a felső elemet alátámasztó
bilincs szélességét (3.ábra). Az A csavarokkal (3.ábra) a
mennyezettől való távolság (lásd 2. ábra) tartásával rögzítsük
a mennyezetre úgy, hogy a kürtő tengelyében legyen.
Csatlakozó cső segítségével kössük be a légelvezető nyílás
C peremét (5.ábra). A felső csatlakozó elemet illesszük bele
az alsóba. A berendezéssel leszállított B csavarokkal (5.ábra)
rögzítsük az alsó csatlakozó elemet a kürtőhöz, a felső
csatlakozó elemet húzzuk ki a bilincsig, majd a B csavarokkal
rögzítsük (3.ábra). Az elszívóval szerelt kürtő szűrősre való
átalakításához a viszonteladótól meg kell rendelni az aktív
szenes szűrőket, és a szerelési útmutató szerint be kell azokat
szerelni.

• Szűrős változat

Az elszívóval szerelt kürtő szerelési utasításait tartalmazó
fejezetben megadott módon szereljük fel a kürtőt és a két
csatlakozó elemet. A szűrő beszerelését a készlettel együtt
átadott utasítások szerint végezzük. Amennyiben a készletet
nem szállították le a berendezéssel együtt, tartozékként
rendeljék meg a viszonteladótól. A szűrő felszereléséhez a
szagelszívó belsejében levő elszívó blokkra helyezze a szűrőt
középre és fordítsa el 90°-kal, amíg nem kattan (8. ábra)

HASZNÁLAT ÉS KARBANTARTÁS

• Mielőtt bármilyen étel főzésébe belekezdene, tanácsos
bekapcsolni a készüléket. A szennyezett levegő teljes
kiszellőztetése érdekében a főzés végét követően ajánlatos
még 15 percig bekapcsolva hagyni az elszívót.
Az elszívó tökéletes működtetése megfelelő és folyamatos
karbantartást igényel. Különös  gyelmet kell fordítani a zsír­és az aktív szénszűrőre.

• A zsírszűrő megköti a levegőben lévő zsírszemcséket,
melyek a használattól függően idővel eltömítik a készüléket.

- A készülék esetleges kigyulladásának elkerülése érdekében
legfeljebb 2 havonta le kell mosni a zsírszűrőket – akár
mosogatógépben is.

- A panelek színe többszöri mosás után megváltozhat. Ez
nem jogosít fel a termék esetleges visszacserélésére.

- 14 -
