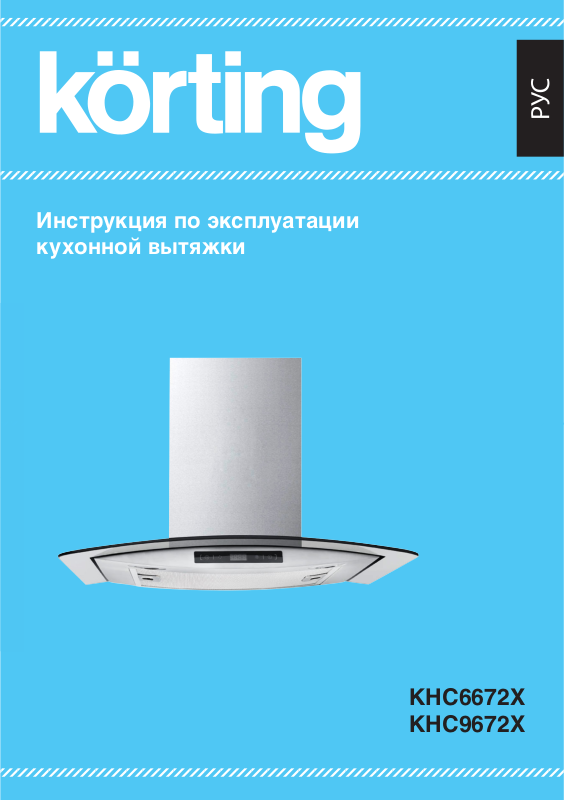

Инструкция по эксплуатации
кухонной вытяжки
KHC6672X
KHC9672X
Уважаемый пользователь!
Благодарим Вас за приобретение кухонной вытяжки KÖRTING. Мы рады, что этот бытовой прибор
будет работать в вашем доме. Для его корректной работы перед началом эксплуатации внимательно ознакомьтесь с руководством.
Нам очень важно ваше мнение о нашем продукте.
Мы будем признательны, если Вы пришлете свои наблюдения по работе, качеству исполнения и
удобству пользования купленного Вами товара на адрес: info@korting.ru
ОЗНАКОМЬТЕСЬ С ДАННЫМ РУКОВОДСТВОМ И СОХРАНИТЕ ЕГО
СОДЕРЖАНИЕ
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ…………………………………………………………………….................… 3
ГАБАРИТЫ КОРПУСА……………………………………………………………………………….................... 3
НАИМЕНОВАНИЕ ОСНОВНЫХ КОМПОНЕНТОВ……………………………………………..............….4
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ……………………………………………………………................…… 5
ЗАМЕНА ЛАМПЫ ПОДСВЕТКИ…………………………………………………………………................…..5
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ……………………………………………………………..............….. 6
ТРЕБОВАНИЯ К УСТАНОВКЕ..........................………………………………………………..............…. 7
ПОРЯДОК УСТАНОВКИ..........................………………………………………………..............…......... 8
ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ……………………………………………….........….....10
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ…………………………………………………………….............…....11
Обратите внимание, что данное изделие помечено следующим символом: В соответствии
с директивой по утилизации электрического и электронного оборудования (WEEE) такое
оборудование следует собирать и обрабатывать отдельно от прочих отходов. При необхо-
отходами. Изделие, подлежащее утилизации, следует направить на специализированный пункт сбора (если имеется).
димости будущей утилизации данного изделия просьба не делать этого вместе с бытовыми
2
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
№ модели: KHC6672X
KHC9672X
Общая мощность: 154 - 254 Вт
Трехскоростной двигатель: 125 - 250 Вт
Светодиодная подсветка: 2x2 Вт
Напряжение: 220-240 В
Частота: 50 Г ц
Фильтр: 5-слойный
Управление: Сенсорное
ГАБАРИТЫ КОРПУСА
3
НАИМЕНОВАНИЕ ОСНОВНЫХ КОМПОНЕНТОВ
Скоба воздуховода
Внутренний кожух
воздуховода
Внешний кожух
воздуховода
Выходной патрубок
Блок воздуховода
Стекло
Жировой фильтр
4
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ ОТКРЫВАТЬ КОРПУС И СНИМАТЬ ЖИРОВЫЕ И УГОЛЬНЫЕ
ФИЛЬТРЫ ПРИ РАБОТАЮЩЕМ ВЕНТИЛЯТОРЕ. ДЛЯ ОПТИМАЛЬНОЙ РАБОТЫ
СЛЕДУЕТ РЕГУЛЯРНО ЧИСТИТЬ ПОВЕРХНОСТЬ КУХОННОЙ ВЫТЯЖКИ, ВЕНТИЛЯТОР И
АЛЮМИНИЕВЫЙ ФИЛЬТР.
1. Для чистки поверхности вытяжки пользуйтесь только мягким мыльным раствором или
растворами моющих средств. Протерать мягкой тканью.
2. Для восстановления блеска отделки из нержавеющей стали воспользуйтесь специальным
чистящим средством.
3. Чистить алюминиевый фильтр следует раз в неделю в зависимости от интенсивности
использования. Слегка нажмите защелку алюминиевого фильтра, снимите фильтр и положите
его в раствор мыльной воды или моющего средства, после чего протрите мягкой щеткой. После
просушивания фильтра установите его обратно в вытяжку.
4. Чистить вентилятор двигателя и внутренние компоненты раз в полгода должен
КВАЛИФИЦИРОВАННЫЙ СПЕЦИАЛИСТ.
5. ЗАПРЕЩАЕТСЯ чистить двигатель водой или другими жидкостями.
ЗАМЕНА ЛАМПЫ ПОДСВЕТКИ
ВНИМАНИЕ: СВЕТОДИОД ПРЕДНАЗНАЧЕН ДЛЯ ЗАМЕНЫ ТОЛЬКО НА АНАЛОГИЧНЫЙ СВЕТОДИОД, А НЕ НА ДРУГИЕ ИСТОЧНИКИ СВЕТА. УБЕДИТЕСЬ, ЧТО ВСЕ
ВЫКЛЮЧАТЕЛИ ОТКЛЮЧЕНЫ, И ВЫТЯЖКА ОТКЛЮЧЕНА ОТ СЕТИ! СЛЕДУЙТЕ
ИНСТРУКЦИЯМ НИЖЕ:
1. Снимите фильтры и отсоедините проводку лампы.
2. Нажмите на пружину в направлении, указанном стрелкой, после чего можно снять блок лампы.
3. Замену следует осуществлять на светодиодную лампу только указанной мощности и технических па-
раметров!
4. Вставьте лампу в вытяжку в обратном демонтажу направлении. Подключите проводку лампы.
5. Вставьте фильтры.
5
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Сенсорная панель управления обладает высокой чувствительностью и срабатывает при легком
нажатии пальцем.
1 2 3 4
Управление:
1. Таймер/Часы:
Установка таймера
а. В рабочем состоянии, нажмите данную клавишу один раз для включения таймера, при каждом последующем нажатии будет прибавляться по 1 минуте. Максимальное время установки
таймера - 60 минут.
Установка времени
b. В выключенном состоянии, нажмите и удерживайте клавишу 3 секунды, на дисплее отобразиться «88:88», после чего можно приступать к установке часов.
2. Скорость работы вентилятора:
При нажатии данной клавиши двигатель будет работать на большой мощности, при повторном нажатии - на средней мощности; при третьем касании - на малой мощности; при нажатии
в четвертый раз двигатель прекращает работу.
3. Подсветка:
Нажмите данную клавишу для включения подсветки, при повторном касании - подсветка выключиться.
4. Включение/выключение двигателя: Нажмите данную клавишу для включения прибора.
В рабочем состоянии, нажав на данную клавишу, двигатель будет работать в течении 1 минуты,
при повторном нажатии, двигатель сразу отключается.
6
ТРЕБОВАНИЯ К УСТАНОВКЕ
1. Не устанавливайте вытяжку в помещениях с большим количеством окон и дверей; это отрица-
тельно влияет на эффективность работы из-за воздушной конвекции (Рис. 1).
2. Устанавливать вытяжку следует над конфорками. Рекомендованное расстояние между кон-
форками и нижним краем вытяжки – минимум 650 мм (максимум 700 мм) (Рис. 2).
3. Для оптимальной работы устройства не рекомендуется удлинять вытяжную трубу; ее изгиб
должен быть отрегулирован, а соединение – герметичным (Рис. 3).
4. После подвешивания прибора на стену убедитесь, что купол вытяжки выровнен по горизон-
тали и вертикали (Рис. 4).
5. Отверстие для отвода воздуха запрещается подсоединять к вытяжным трубам или к кана-
лам отвода отработанных продуктов сгорания. Запрещается соединять отверстие для отвода
воздуха к каналам вентиляции помещений, в которых находятся приборы, работающие на
сгораемом топливе.
Рис. 1
Ровно
Производитель не несет гражданской или уголовной ответственности, за повреждения, причиной которых было игнорирование приведенных указаний по безопасности и установке прибора.
Рис. 2 Рис. 3
Рис. 4
Неровно
7
ПОРЯДОК УСТАНОВКИ
ПРЕДУПРЕЖДЕНИЕ ПО БЕЗОПАСНОСТИ
ВЫТЯЖКА МОЖЕТ ИМЕТЬ ОСТРЫЕ КРАЯ; ПРИ ДЕМОНТАЖЕ, УСТАНОВКЕ, ЧИСТКЕ
ИЛИ ОБСЛУЖИВАНИИ ЛЮБЫХ КОМПОНЕНТОВ ПОЛЬЗУЙТЕСЬ ПЕРЧАТКАМИ.
Шаг 1:
Установите кухонную вытяжку на стену и отметьте положение
установки. Рекомендуемая высота от конфорок до нижнего
края вытяжки должна составлять 650-700 мм.
Дюбель
Саморез
Скоба
Сторона
А
Сторона А
Регулировочный
винт
Вытяжная
труба
Выходной
патрубок
Шаг 2:
Отметьте место расположения 4 отверстий, как показано на
рисунке. Просверните 4 отверстия сверлом 8 мм и глубиной
60-70 мм в отмеченных местах. Вставьте в отверстия 4 прилагаемых дюбеля. Затяните 4 самореза 5x60 мм, поставляемых
вместе с вытяжкой, в дюбели, убедитесь, что они надежно закреплены и не двигаются.
Шаг 3:
Подвесьте вытяжку на 2 резьбовых самореза. Затяните их от
положения фильтров до расширяющейся трубы. Если вытяжка располагается под небольшим уклоном, воспользуйтесь
крепежными винтами для ее выравнивания.
Шаг 4:
Закрепите вытяжную трубу (диаметр стороны 153) к заслонке.
8
Скоба
Шаг 5:
Прикрепите скобу воздуховода к внутренней трубе винтами М4.
Саморез
Внутренний кожух
воздуховода
Внешний кожух
воздуховода
Направляющий
паз
Внутренняя часть кожуха
Внешняя часть кожуха
Кожух воздуховода
Фиксирующие
саморезы
Дюбель
Саморез
Дюбель
Саморез
Внутренний
кожух
воздуховода
Шаг 6:
Вставьте внутреннюю трубу вытяжки в наружную.
Обратите внимание, что внутренняя труба вытяжки должна
крепиться по ориентировочному пазу наружной трубы.
Шаг 7:
Вставьте наружную трубу вытяжки в корпус устройства и
воспользуйтесь двумя саморезами M4 х 10 для закрепления.
Шаг 8:
1. Вытяните внутреннюю вытяжную трубу на нужную высоту.
Отметьте места на стене для крепления скобы для внутренней трубы.
2. Аккуратно опустите внутренний кожух; воспользуйтесь
сверлом 8 мм для проделывания в стене двух отверстий
глубиной 60-70 мм в отмеченных местах.
3. Установите дюбели в отверстия.
4. Вытяните внутреннюю вытяжную трубу и закрепите ее на
дюбелях с помощью двух саморезов 5x60.
Производитель обращает Ваше внимание на то, что не несет ответственности за непосредственное или косвенное причинение ущерба, вызванное неправильным встраиванием или подключением прибора.
Производитель также не несет ответственности за ущерб, причиной которого стало отсутствующее или оборванное защитное соединение на месте монтажа (например, в случае поражения
электротоком).
9
Шаг 9:
Проведите вытяжную трубу к вентиляционной трубе
здания или выведите ее наружу. Изгиб вытяжной трубы
должен составлять 90°.
Шаг 10:
Установите алюминиевый фильтр. Вставьте фиксирующий штифт в фиксирующее отверстие и слегка
опустите зажим фильтра в сторону направляющей
стрелки.
Отверстие для
фиксации
Фиксирующая паз
Направление
ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ:
Запрещается подсоединять воздуховод к вытяжным трубам или каналам газоотвода.
Запрещается оставлять открытое пламя под вытяжкой.
При повреждении питающего шнура заменить его новым (выполняется квалифицированным
специалистом).
Во избежание возгорания чистку вытяжки следует производить в соответствии с инструкциями.
Замену лампы должен осуществлять квалифицированный электрик или технический специ-
алист. Лампа всегда должна соответствовать указанным техническим параметрам.
При чистке вытяжки пользуйтесь защитными перчатками. Во время чистки загрязняющие веще-
ства следует удалять аккуратно.
Запрещается мыть выключатель водой или другими жидкостями во избежание электрических
неисправностей с вытяжкой.
При чистке вентилятор двигателя следует демонтировать (выполняет технический специалист),
обращая особое внимание на то, чтобы вентилятор не деформировался при его очистке.
Запрещается извлекать вилку из розетки влажными руками во избежание поражения электри-
ческим током.
Отключайте вытяжку от электропитания, если она не используется в течение продолжительного
времени.
10
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
ВНИМАНИЕ: ПЕРЕД ОБСЛУЖИВАНИЕМ ОТКЛЮЧИТЬ ЭЛЕКТРОПИТАНИЕ.
Производитель оставляет за собой право на изменение технических характеристик приборов и
ассортимента, без предварительного уведомления.
