Korting KHC 6648 RSI User Manual [ru]

KHA 99750 GN/GW

KHC 66135 GB/GN/GW

KHC 69059 RGB/RGW КУХОННАЯ ВЫТЯЖКА KHC 6648 RB/RN/RGB/RGN/RSI

KHC 6750 RB/RI/RN/RSI/RSN KHI 6631 RB/RN

KHI 9931 N/X/W/RB

ПОЗДРАВЛЯЕМ ВАСС ПРИОБРЕТЕНИЕМ ПРОДУКЦИИ KÖRTING!

ПередиспользованиемновойтехникивнимательноизучитеРуководствоПользователя.Соблюдение правил безопасности, эксплуатации и профилактики обеспечит длительный срок использования прибора,а также позволит сэкономить Ваше время и деньги.

Пожалуйста,сохраните данное Руководство Пользователя и используйте его в течение всего срока службы.

Нам очень важно Ваше мнение о нашем продукте.

Мы будем признательны, если Вы пришлете свои наблюдения по работе, качеству исполнения и удобству пользования купленного Вами товара на адрес: info@korting.ru

ВНИМАНИЕ! ДАННЫЙ ПРИБОР ПРЕДНАЗНАЧЕН ТОЛЬКО ДЛЯ ИСПОЛЬЗОВАНИЯ

ВДОМАШНИХ УСЛОВИЯХ И НЕ ПРЕДНАЗНАЧЕН ДЛЯ ИСПОЛЬЗОВАНИЯ В ИНЫХ,

ВТОМ ЧИСЛЕ КОММЕРЧЕСКИХ ЦЕЛЯХ И ОБЩЕСТВЕННЫХ МЕСТАХ. ГАРАНТИЯ

СОХРАНЯЕТСЯ ТОЛЬКО ПРИ СЛЕДОВАНИИ ЭТИМ УСЛОВИЯМ.

ВНИМАТЕЛЬНО ОЗНАКОМЬТЕСЬ С ДАННЫМ РУКОВОДСТВОМ ПО ЭКСПЛУАТАЦИИ, ПРЕЖДЕ ЧЕМ ПРИСТУПИТЬ К ИСПОЛЬЗОВАНИЮ ДАННОГО ПРИБОРА. В ДАННОМ РУКОВОДСТВЕ СОДЕРЖИТСЯ ВАЖНАЯ ИНФОРМАЦИЯ О ТЕХНИКЕ БЕЗОПАСНОСТИ ВОВРЕМЯУСТАНОВКИ,ЭКСПЛУАТАЦИИ,РЕМОНТА,УХОДА,АТАКЖЕПЕРЕМЕЩЕНИЯ ДАННОГО ПРИБОРА.

ИНФОРМАЦИЯ О ПРИБОРЕ

ВНИМАНИЕ! НА КОРПУСЕ ПРИБОРА ИМЕЕТСЯ ТАБЛИЧКА С ИНФОРМАЦИЕЙ, КОТОРАЯ МОЖЕТ ПОНАДОБИТЬСЯ ПРИ ОБРАЩЕНИИ В АВТОРИЗОВАННЫЙ

СЕРВИСНЫЙ ЦЕНТР.НЕ ОТРЫВАЙТЕ ЕЕ!

Сервисная линия KÖRTING может уточнить у вас следующую информацию:

Название модели

Серийный номер прибора

Артикульный номер прибора

РЕКОМЕНДАЦИИПОУТИЛИЗАЦИИ

Все материалы, используемые при изготовлении прибора, допускают вторичную переработку.Соблюдайте правила охраны окружающей среды и утилизации бытовых приборов.

Этот символ на устройстве или его упаковке указывает на то, что по окончании срока службы устройство должно быть утилизировано отдельно от обычного бытового мусора. Его можно сдать в специальный пункт приема электронных приборов и электроприборов на переработку.Сдав это устройство по окончании его срока службы на переработку, вы внесете большой вклад в защиту окружающей среды. Список пунктов приема электронныхприборов и электроприборов на переработкувы можете получить в муниципальных органах государственной власти.

ТРЕБОВАНИЯБЕЗОПАСНОСТИ ПРИЭКСПЛУАТАЦИИ

ВНИМАНИЕ! ОДНОФАЗНАЯ СЕТЬ,К КОТОРОЙ ПОДКЛЮЧАЕТСЯ ИЗДЕЛИЕ,ДОЛЖ - НАСООТВЕТСТВОВАТЬДЕЙСТВУЮЩИМНОРМАМ.ПОДКЛЮЧЕНИЕНЕОБХОДИМО ОСУЩЕСТВЛЯТЬ ЧЕРЕЗ АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ,ВСТРОЕННЫЙ В СТА - ЦИОНАРНУЮ ПРОВОДКУ НА ВАШЕМ ЭЛЕКТРИЧЕСКОМ ЩИТКЕ.

Обеспечьте доступ к электропитанию для быстрого отключения устройства в случае неполадо. Все действия, связанные с подключением, настройкой, обслуживанием и ремонтом изделия, а также замену ламп производитьтолько при снятом напряжении сети! Для этого необходимо отключить электрический выключатель на Вашем щитке или вытащить вилку из розетки.Не тяните вилку за провод! Не пережимайте и не натягивайте сетевой кабель.

Не подключайте прибор к источнику электропитания до тех пор пока не произведена полная сборка и установка прибора.

Запрещено использование удлинителей и переходников. Производитель вытяжки не несет ответственности за поломки или возгорания, произошедшие из-за использования тройников и удлинителей. Для замены поврежденного сетевого кабеля изделия вызывайте специалиста из сервисного центра.

Перед установкой необходимо убедиться в отсутствии видимых повреждений крыльчатки, корпуса вытяжки,а также в отсутствии в проточной части корпуса посторонних предметов,которые могут повредить лопасти крыльчатки.Если у Вас есть сомнения в том,что вытяжка не повреждена и полностью укомплектована,свяжитесь с продавцом немедленно.

Запрещается использовать изделие не по назначению и подвергать каким-либо модификациям и доработкам.

Изделие не предназначено для использования детьми или лицами с пониженными физическими,чувственными или умственными способностями или при отсутствии у них жизненного опыта использования вытяжки, если они не находятся под контролем или не проинструктированы лицом, ответственным за их безопасность. Дети должны находиться под контролем взрослых для недопущения игр с изделием.

Перекачиваемый воздух не должен содержать пыли и другихтвердых примесей,а также липких веществ и волокнистых материалов. Запрещается использовать изделие в присутствии воспламеняемых веществ или их паров,таких как спирт,бензин,инсектициды и т.п.

Не закрывайте и не загораживайте всасывающее и выпускное отверстие изделия, чтобы не мешать оптимальному прохождению воздуха.Не уменьшайте диаметр воздуховода менее 120 мм.

Не садитесь на изделие и не кладите на него какие-либо предметы.

Под вытяжкой не должно происходить приготовление блюд типа фламбе (блюда, которые поливаются алкогольным напитком и поджигаются). Следите, чтобы во время приготовления пищи не происходило возгорание масла. Помните, что повторное использование масла увеличивает вероятность его самовоспламенения.

Во время работы вытяжки некоторые части могут нагреваться. Не оставляйте без присмотра работающую вытяжку на долгое время.

После длительного функционирования вытяжки не прикасайтесь к лампам освещения–они горячие.При замене ламп освещения необходимо отключить изделие от электрической сети.

Не касайтесь поверхности вытяжки мокрыми руками.

Регулярно очищайте жировые фильтры.Не снимайте жировые фильтры при работающей вытяжке. Не используйте вытяжку без жировых фильтров.

При возникновении нестандартной ситуации и поломок отключите изделие от сети и обратитесь в сервисный центр,адрес и телефон которого указаны в гарантийном талоне.

Если Вы решили, что изделие больше не годится к эксплуатации, сделайте его непригодным к использованию: отключите от электрической сети, обрежьте кабель питания, снимите потенциально опасные части (это особенно важно для безопасности детей,которые могут играть с неиспользуемыми или выброшенными изделиями).

ВНИМАНИЕ! В СЛУЧАЕ ВОЗНИКНОВЕНИЯ ВОЗГОРАНИЯ ИСПОЛЬЗУЙТЕ ПРОТИ - ВОПОЖАРНОЕ ОДЕЯЛО (ТКАНЬ ИЗ ПЛОТНЫХ МАТЕРИАЛОВ ), НЕ ИСПОЛЬЗУЙТЕ ДЛЯ ТУШЕНИЯ ВОЗГОРАНИЯ ВОДУ.

КАТЕГОРИЧЕСКИЗАПРЕЩЕНО!НЕ ВЫВОДИТЕ ВОЗДУХОВОД ВЫТЯЖКИ ВДЫМО - ХОДЫ ПЕЧЕЙ И ГАЗОВЫХ ПРИБОРОВ,ПРЕДНАЗНАЧЕННЫХ ДЛЯ НАГРЕВА ВОДЫ И ОБОГРЕВАПОМЕЩЕНИЙ,В ВЕНТИЛЯЦИОННЫЕ КАНАЛЫ,ПРЕДНАЗНАЧЕННЫЕ ДЛЯ ДРУГИХ УСТРОЙСТВ,ЭТО МОЖЕТ ПРИВЕСТИ К НАРУШЕНИЮ ВЕНТИЛЯЦИИ ПОМЕЩЕНИЯ И НАНЕСЕНИЮ УЩЕРБА ЗДОРОВЬЮ ЛЮДЕЙ.

НЕ ПРОВЕРЯЙТЕ ТЯГУ РАБОТАЮЩЕЙ ВЫТЯЖКИ С ПОМОЩЬЮ ФАКЕЛА ИЛИ ОТ - КРЫТОГО ОГНЯ - ЭТО МОЖЕТ ПРИВЕСТИ К ПОЖАРУ.

НЕ ЗАЖИГАЙТЕ КОНФОРКИ ГАЗОВОЙ ПЛИТЫ БЕЗ ПОСУДЫ (НАПРИМЕР, ДЛЯ ОБОГРЕВА ПОМЕЩЕНИЯ). ИСПОЛЬЗОВАНИЕ ОТКРЫТОГО ОГНЯ МОЖЕТ БЫТЬ ОПАСНЫМ И ПОВРЕДИТЬ ПЛАСТМАССОВЫЕ ДЕТАЛИ ВЫТЯЖКИ ИЛИ ВЫЗВАТЬ ВОЗГОРАНИЕ.

ЗАПРЕЩАЕТСЯ ИЗМЕНЕНИЕ КОНСТРУКЦИИ ВЫТЯЖКИ И ПРОЧИЕ ВМЕШАТЕЛЬ - СТВА В ИЗДЕЛИЕ ЛИЦ, НЕ УПОЛНОМОЧЕННЫХ ПРОИЗВОДИТЕЛЕМ НА ГАРАН - ТИЙНЫЙ РЕМОНТ - ЭТО МОЖЕТ ПРИВЕСТИ К НАРУШЕНИЮ РАБОТЫ ВЫТЯЖКИ И

СНИЖЕНИЮ УРОВНЯ БЕЗОПАСНОСТИ ВЫТЯЖКИ ДЛЯ ЗДОРОВЬЯ ЛЮДЕЙ.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ МОНТАЖЕ

ВНИМАНИЕ!ПЕРЕД НАЧАЛОМ МОНТАЖАИЗДЕЛИЯ НЕОБХОДИМО ОБЕСТОЧИТЬ ЭЛЕКТРИЧЕСКУЮ СЕТЬ!

Минимальное расстояние между варочной поверхностью и нижней плоскостью вытяжки должно быть:

Для электрических плит–не менее 650 мм Для газовых плит–не менее 750 мм

При наличии в комнате печи, газового котла или колонки необходимо учитывать, что во время работы вытяжка забирает из помещения воздух,необходимый для горения.Это относится также к помещению с герметичными окнами и дверями.

Для обеспечения безопасной работы вытяжки в замкнутом пространстве должен быть обеспечен дополнительный приток воздуха извне (открытая форточка в другой комнате, открытая дверь на кухню или специально оборудованная приточная вентиляция).

ВНИМАНИЕ!ВЫТЯЖКАДОЛЖНАБЫТЬПОДКЛЮЧЕНАК ОТДЕЛЬНОМУВОЗДУХО - ВОДУ,НЕ СОВМЕЩЕННОМУ С ДРУГИМИ УСТРОЙСТВАМИ.

При использовании воздуховода,состоящего из нескольких частей,каждая следующая часть должна быть расположена снаружи относительно предыдущей.

В случае комплектации вытяжки электрическим кабелем без вилки необходимо обесточить электрическую сеть и произвести подключение вытяжки к электрической сети согласно следующей схеме:

КОРИЧНЕВЫЙ провод = L («live»,«фаза») ГОЛУБОЙ провод = N («neutral»,«ноль») ЗЕЛЕНО-ЖЕЛТЫЙ = Е («earth»,«земля»)

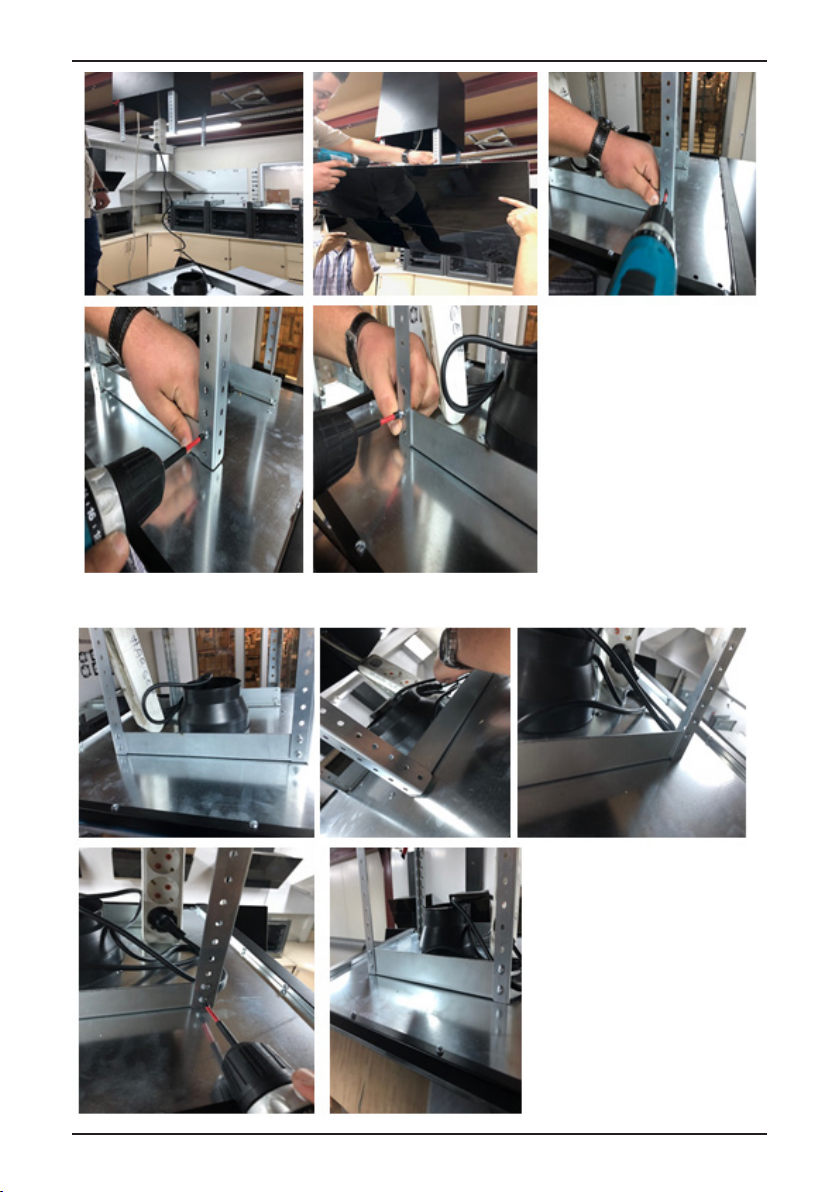

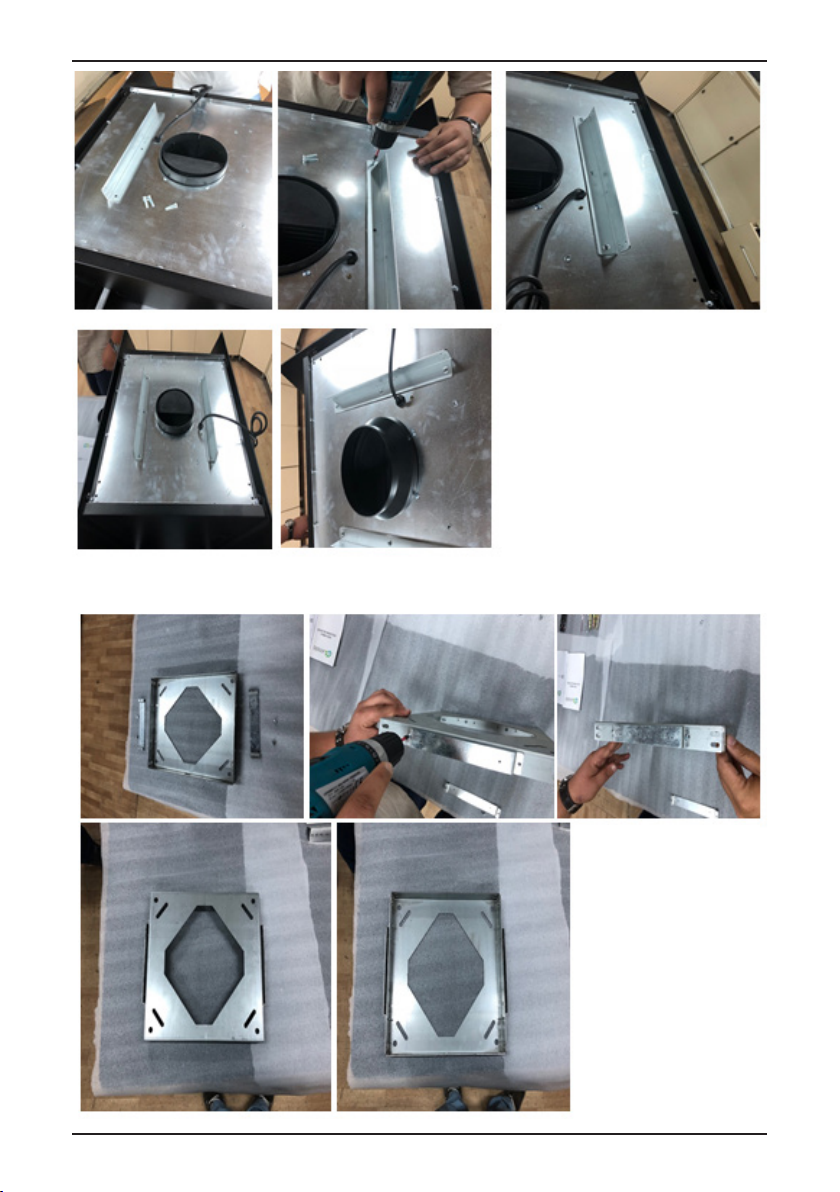

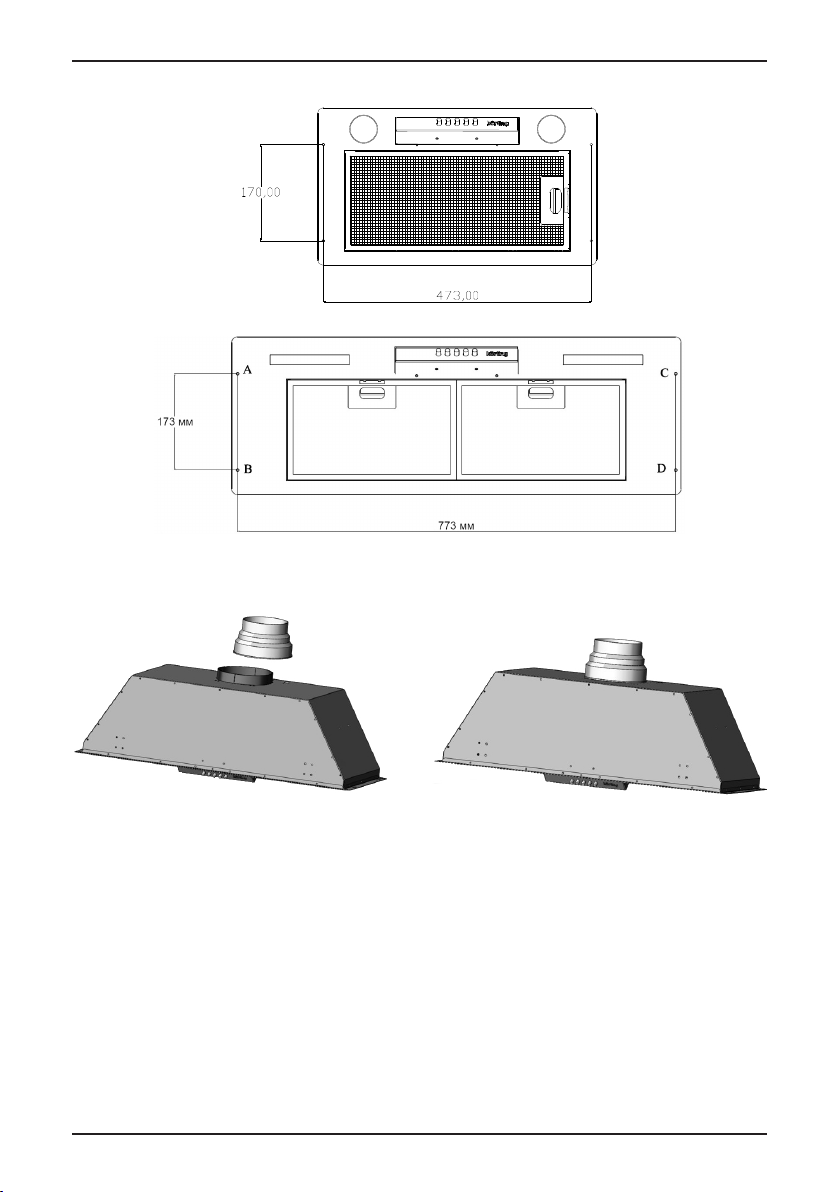

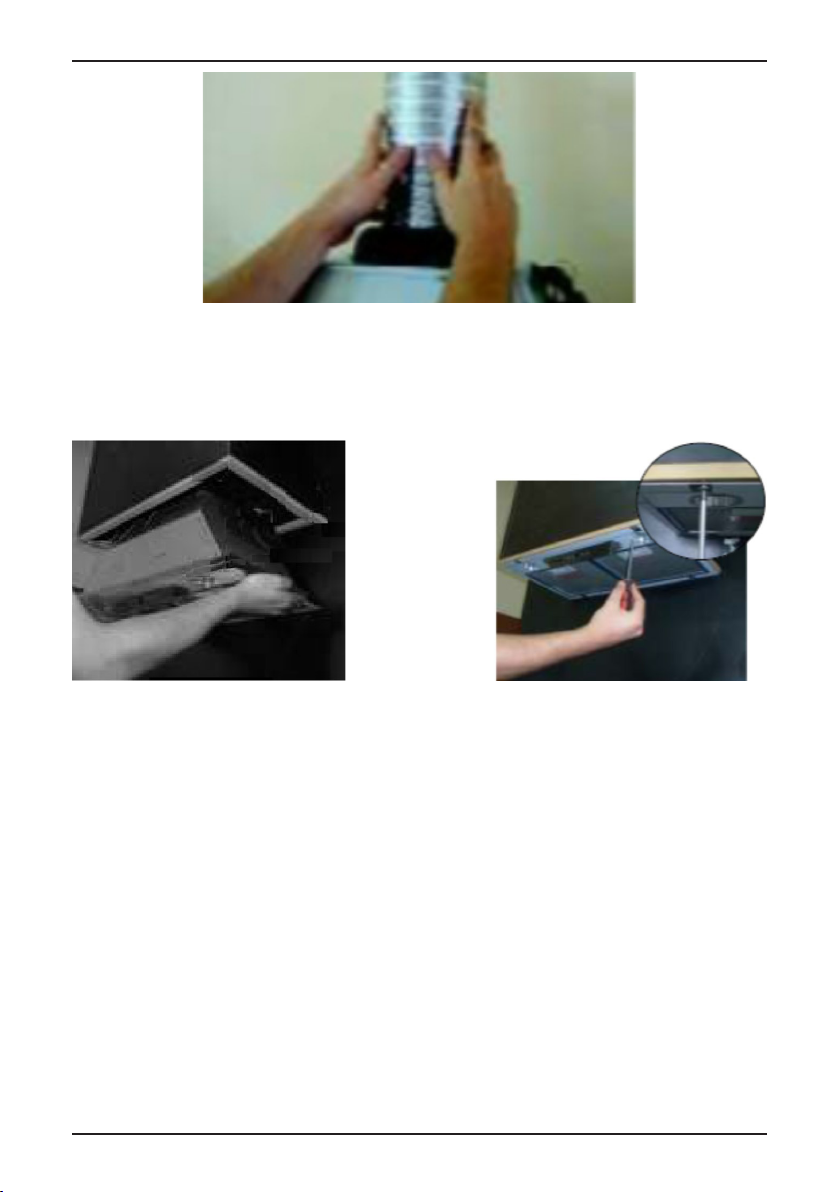

УСТАНОВКА ВЫТЯЖКИ

Прежде чем перейти к монтажу устройства,необходимо убедиться в том,что все меры по технике безопасности выполнены.

Для выполнения монтажа пригласите специалистов авторизованного сервисного центра. Следите за тем,чтобы последовательность монтажных операций совпадала с рекомендациями, приведенными в данной инструкции.

1.Отметьте на стене,к которой будет крепиться корпус вытяжки,места нахождения крепежных отверстий,просверлите отверстия и прикрепить вытяжку к стене.

2.Для безопасного крепления вытяжки используются опорный лист,опорные штифты и шурупы. Подсоедините к выходному отверстию трубу вентиляции.

3.С помощью гибкой трубы соответствующего диаметра (предпочтительно 120-150 мм),наличие которой должен обеспечить пользователь,соединить трубу,идущую в комплекте с устройством, с редукторным переходником и заслонкой (диаметр 120-150 мм),другой конец вывести наружу/ присоединить к вентиляционной трубе (если таковая имеется).

ВНИМАНИЕ! В КАЧЕСТВЕ ОТВОДА ВОЗДУХА ИСПОЛЬЗУЙТЕ АЛЮМИНИЕВУЮ ТРУБУ.ОТВОД ВЫХОДЯЩЕГО ВОЗДУХА ДОЛЖЕН ИМЕТЬ МИНИМАЛЬНОЕ КОЛИ - ЧЕСТВО ИЗГИБОВ - ДОСТАТОЧНО ОДНОГО Г-ОБРАЗНОГО ИЗГИБА.

4.Чтобы избежать вибрации,появления звуков от потока воздуха,место соединения должно быть полностью герметичным,вся конструкция должна быть неподвижной.

5.Труба фиксируется после подключения к электросети и пробного запуска.

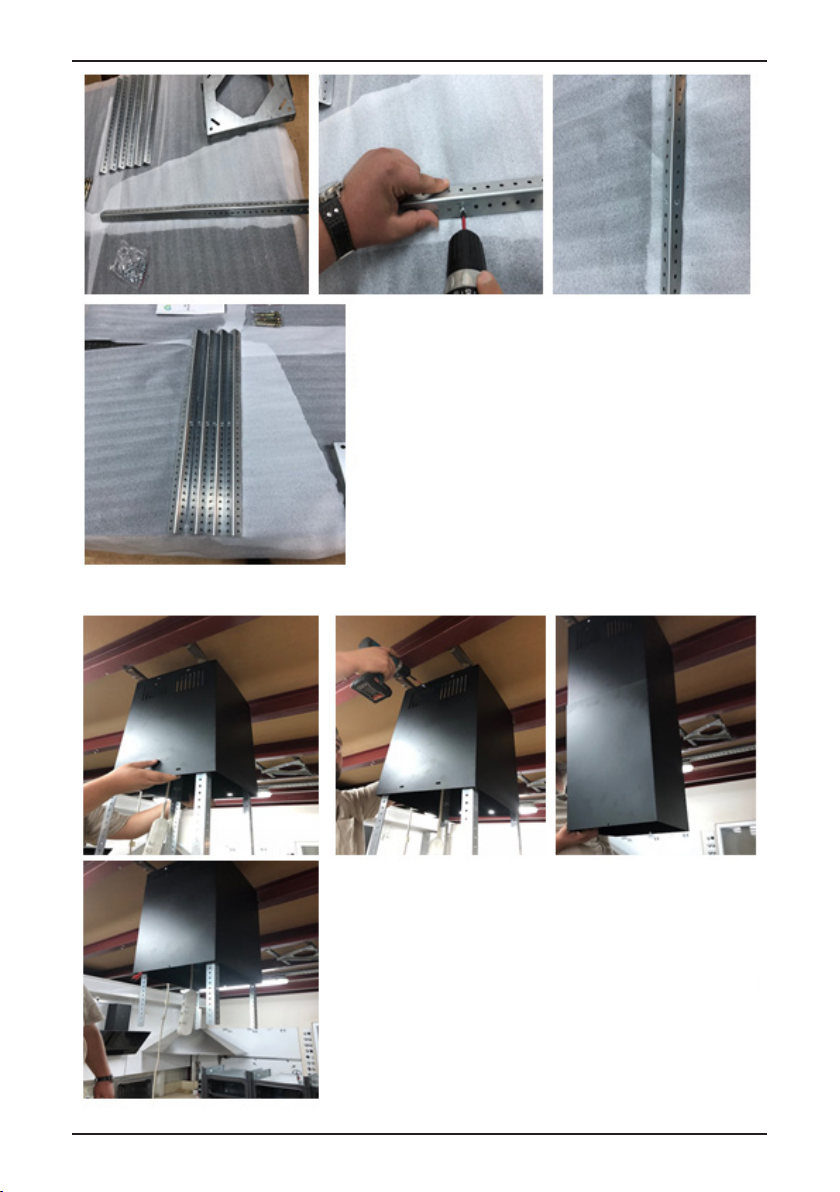

УСТАНОВКАДЕКОРАТИВНОГО КОРОБА

Декоративный короб может не входить в комплектацию,в зависимости от модели.

Короб состоит из двух частей и является телескопическим.

1.Вставьте внутреннюю часть телескопического короба во внешнюю.Закрепите внешнюю часть короба к корпусу вытяжки.

2.Выдвиньте внутреннюю часть короба и закрепите ее винтами на крепежной скобе.

РЕКОМЕНДАЦИИ ПО ИСПОЛЬЗОВАНИЮ

Включатьустройстворекомендуетсядоначалаприготовленияпищи.Чтобыудалитьостаткизапахов, после окончания приготовления,необходимо оставить вытяжку включенной в течение 15 минут.

ЖИРОВОЙ ФИЛЬТР

Жировой фильтр задерживаетчастицы масла попадающие в воздух,и в зависимости отчастоты использования вытяжкой могут стать причиной закупорки фильтра.Для обеспечения противопожарной безопасности жировой фильтр рекомендуется очищать не реже одного раза в 2 месяца.

Отсоедините фильтр от устройства и промойте в воде с любым щадящим моющим средством, затем тщательно прополоскать в чистой теплой воде удалив моющие средства,высушите.

При желании,фильтр можно мыть в посудомоечной машине (макс.40 °C).

Алюминиевая панель после нескольких моек меняет цвет. Это нормальное явление, которое никаким образом не влияет на функциональность устройства.

УГОЛЬНЫЙ ФИЛЬТР

Угольный фильтр производит тонкую очистку воздуха. Угольный фильтр не промывается, его необходимо зависимости от частоты пользования устройством через 3-6 месяцев.

ВЫТЯЖКА

Поверхность устройства очищается тканью,слегка смоченной в моющем средстве,не содержащем абразивных веществ.Никогда не применяйте для очистки панелей отбеливателей,щелочных или кислотосодержащих средств или жестких губок и щеток.Для очистки поверхностей из нержавеющего металла предпочтительно пользоваться такими средствами чистки, или других марок.

Осветительная система рассчитана только для работы в процессе приготовления пищи. Она не должна включаться на длительное время с целью освещения помещения. Это может стать причиной выхода из строя осветительного оборудования.

ФИЛЬТРЫ

Для удерживания частиц масла из пара образуемого в процессе приготовления пищи,используется многоступенчатый алюминиевый кассетный тип фильтра, устанавливаемый на входе в устройство. Фильтры имеют различную длину и форму в зависимости от серии и типа вытяжки, в которых они будут устанавливаться. Продумана возможность легкой установки и съема. Фильтры могут мыться вручную в воде с щадящим моющим средством, не подвергая механическим ударам, сжатию. Периодичность промывки фильтра зависит от частоты пользования устройством, но не должна быть реже одного раза в 2-3 месяца так как это является важным не только для обеспечения противопожарной безопасности,но и с целью сохранения работоспособности прибора.

Угольные фильтры, предназначенные для использования вытяжки в режиме рециркуляции воздуха и могутприменяться в зависимости отсерии и типа вытяжки.Угольные фильтры необходимо менять на новые через 3-6 месяцев использования,в зависимости от частоты приготовления пищи.

УСТАНОВКАУГОЛЬНЫХ ФИЛЬТРОВ

Угольные фильтры устанавливаются на пластиковом корпусе мотора, после чего их необходимо зафиксировать поворотом по часовй стрелке. Чтобы отсоединить угольный фильтр необходимо произвести эти операции в обратном порядке.

Установка угольного фильтра

УГОЛЬНЫЕ ФИЛЬТРЫ

Угольный фильтр	Модель вытяжки

KIT 0277(2 шт.)	KHA 99750; KHC 66135; KHC 69059; KHC 6648; KHC 6750;
KIT 0277(2 шт.)	KHI 6631; KHI 9931.

ОСВЕЩЕНИЕ

ВНИМАНИЕ! ПЕРЕД ЗАМЕНОЙ ЛАМП ОСВЕЩЕНИЯ ВСЕГДА ОТКЛЮЧАЙТЕ ПРИ - БОР ОТ ЭЛЕКТРОСЕТИ!

LED-СПОТ

1)Возьмите лампу за корпус и потяните слегка на себя.

2)Отсоедините контакты лампы.

3)Вставьте новую лампу,соединив её контакты с контактами в гнезде плафона.


1)	2)
1)	2)	3)

ГАЛОГЕННАЯ ЛАМПА

1)Аккуратно подденьте металлический держатель при помощи плоской отвёртки и снимите его.

2)Выньте галогеновую лампу,потянув её на себя и установите новую.

3)Установите металлический держатель на место,слегка нажав на него.


1)		2)		3)

LED-ЛЕНТА

Снимите жировые фильтры,обеспечьте доступ к месту подключения освещения.

Сдвинув LED-лампу,извлеките ее из пластиковой защитной крышки.

Отключите кабель питания LED-лампы.

Установите новую LED-лампу.Установка происходит в обратной последовательности.

ВИДЫ ПАНЕЛИУПРАВЛЕНИЯ

Панели управления отличаются в зависимости от конструкции устройства.

ПУЛЬТДИСТАНЦИОННОГО УПРАВЛЕНИЯ

В зависимости от модели вытяжки предусмотрено дистанционное управление с помощью пульта управления,который поставляется в комплекте.

СЕНСОРНОЕ УПРАВЛЕНИЕ

Сенсор Вкл/Выкл.: включение/выключение. Первоначальный запуск происходит на 2-й скорости.

Сенсор меньше: понижает значение скорости на одно значение при каждом нажатии.

Дисплей: показывает текущую скорость работы мотора. Предусмотрено 5 значений скоростей работы мотора.

Сенсор больше: повышает значение скорости на одно значение при каждом нажатии.

Сенсор таймер: активация функции таймера, при которой вытяжка работает в течение 15-ти минут на заданной скорости, затем выключается. Во время работы таймера можно менять скорость,а также включать/выключать свет.Для отключения таймера необходимо повторно нажать сенсор Таймер либо Вкл/Выкл.

Сенсор освещения: включения/выключения освещения. Освещение можно включать вне зависимости от того,работает вытяжка или нет.

ФУНКЦИЯ CLEAN AIR

Данная функция позволяет включать вытяжку на 10 минут с интервалом в 50 минут. Работа происходит на первой скорости.Вытяжка будет периодически включаться,работать и выключаться на протяжении 24 часов (при отключении на дисплее будет отображаться 0).

Для активации данной функции нажмите и удерживайте сенсортаймера при выключенной вытяжке в течение 3-х секунд. Активация данной функции сигнализируется миганием + и - на сенсоре. По истечении 24 часов вытяжка выходит из данного режима и полностью отключается.
