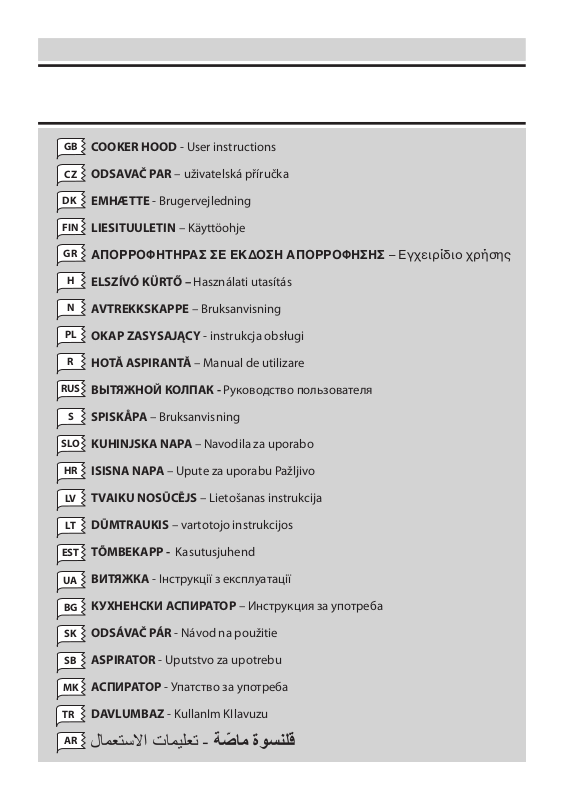

COOKER HOOD - User instructions

ODSAVAČ PAR – uživatelská příručka

EMHÆTTE - Brugervejledning

FIN

LIESITUULETIN – Käyttöohje

ΑΠΡΡΦΗΤΗΡΑΣ ΣΕ ΕΚ∆ΣΗ ΑΠΡΡΦΗΣΗΣ – Εγειρίδι ρήσης

ELSZÍVÓ KÜRTŐ – Használati utasítás

AVTREKKSKAPPE – Bruksanvisning

OKAP ZASYSAJĄCY - instrukcja obsługi

HOTĂ ASPIRANTĂ – Manual de utilizare

RUS

ВЫТЯЖНОЙ КОЛПАК - Руководство пользователя

SPISKÅPA – Bruksanvisning

SLO

KUHINJSKA NAPA – Navodila za uporabo

ISISNA NAPA – Upute za uporabu Pažljivo

TVAIKU NOSŪCĒJS – Lietošanas instrukcija

DŪMTRAUKIS – vartotojo instrukcijos

TÕMBEKAPP - Kasutusjuhend

EST

ВИТЯЖКА - Інструкції з експлуатації

КУХНЕНСКИ АСПИРАТОР – Инструкция за употреба

ODSÁVAČ PÁR - Návod na použitie

ASPIRATOR - Uputstvo za upotrebu

АСПИРАТОР - Упатство за употреба

DAVLUMBAZ - KullanIm KIlavuzu





























Fig.1

Fig.2

Fig.4

- 3 -

Fig.3

Fig.5







Fig.6

Fig.8

Fig.7

- 4 -

ENGLISH

GENERAL

Carefully read the following important information regarding installation safety and maintenance. Keep this information booklet accessible for further consultations. The appliance has been designed for use in the ducting version (air exhaust to the outside – Fig.1B), filtering version (air circulation on the inside – Fig.1A) .

SAFETY PRECAUTION

1. Take care when the cooker hood is operating simultaneously

with an open fireplace or burner that depend on the air in the environment and are supplied by other than electrical energy, as the cooker hood removes the air from the environment which a burner or fireplace need for combustion. The negative pressure in the environment must not exceed 4Pa (4x10-5 bar). Provide adequate ventilation in the environment for a safe operation of the cooker hood.Follow the local laws applicable for external air evacuation.

Before connecting the model to the electricity network:

- Control the data plate (positioned inside the appliance) to ascertain that the voltage and power correspond to the network and the socket is suitable. If in doubt ask a qualified electrician.

- If the power supply cable is damaged, it must be replaced with another cable or a special assembly, which may be obtained direct from the manufacturer or from the Technical Assistance Centre.

- This device must be connected to the suppl y network through eiter a plug fused 3A or hardwired to a 2 fase spur protected by 3A fuse.

2. Warning ! In certain circumstances electrical appliances may be a danger hazard. A) Do not check the status of the filters while the cooker hood is operating. B) Do not touch bulbs or adjacent areas, during or straight after prolonged use of the lighting installation. C) Flambč cooking is prohibited underneath the cooker hood. D) Avoid free flame, as it is damaging for the filters and a fire hazard. E) C onst antl y che ck food f ryi ng to av oid t hat th e overheated oil may become a fire hazard. F) D is con ne ct the e le ct ric al p lug pr io r to an y maintenance. G) This appliance is not intended for use by young children or infirm persons without supervision. H) Young children should be supervised to ensure they do not play with the appliance. I) There shall be adequate ventilation of the room when the rangehood is used at the same time as appliances burning gas or other fuels. L) There is a risk of fire if cleaning is not carried out in accordance with the instructions.

This appliance conforms to the European Directive EC/2002/96,

Waste Electrical and Electronic Equipment (WEEE). By making sure that this appliance is disposed of in a suitable manner, the user is helping to prevent potential damage to the environment or to public health.

The symbol on the product or on the accompanying paperwork indicates that the appliance should not be treated as domestic waste, but should be delivered to a suitable electric and electronic appliance recycling collection point. Follow local guidelines when disposing of waste. For more information on the treatment, re-use and recycling of this product, please contact your local authority, domestic waste colle ction service or the shop where the appliance was purchased.

INSTALLATION INSTRUCTIONS

Assembly and electrical connections must be carried out by specialised personnel.

• Electrical Connection

The appliance has been manufactured as a class II, therefore no earth cable is necessary. The connection to the mains is carried out as follows: BROWN = L line BLUE = N neutral If not provided, connect a plug for the electrical load indicated on the description label. Where a plug is provided, the cooker hood must be installed in order that the plug is easily accessible. An omnipolar switch with a minimum opening of 3mm between contacts, in line with the electrical load and local standards, must be placed between the appliance and the network in the case of direct connection to the electrical network.

• The minimum distance between the support surfaces of the cooking pots on the cooker top and the lowest part of the cooker hood must be at least 65 cm. If a connection tube composed of two parts is used, the upper part must be placed outside the lower part. Do not connect the cooker hood exhaust to the same conductor used to circulate hot air or for evacuating fumes from other appliances generated by other than an electrical source. Before proceeding with the assembly operations, remove the anti-grease filter(s) (Fig.6) so that the unit is easier to handle.

- In the case of assembly of the appliance in the suction version prepare the hole for evacuation of the air.

• We recommend the use of an air exhaust pipe with a diameter of 150. If a pipe with a smaller diameter is used, the efficiency of the product may be reduced and its operation may become noisier

• If your appliance has been designed for use in habitations supplied wit h a centralised suc tion device perfo rm the following operations:

- The switch controls opening and closure of a valve using a thermoelectical device. By placing the switch in the ON position, after a minute, the valve opens rotating 90° allowing suction of the stale air. By placing the switch in the OFF position, the valve closes after 100 seconds.

- 5 -

• Fixing to the wall

Drill the holes A respecting the distances indicated (Fig.2). Fix the appliance to the wall and align it in horizontal position to the wall units. When the appliance has been adjusted, denitely x the hood using the screws A (Fig.4). For the various installations use screws and screw anchors suited to the type of wall (e.g. reinforced concrete, plasterboard, etc.). If the screws and screw anchors are provided with the product, check that they are suitable for the type of wall on which the hood is to be xed.

• Fixing the decorative telescopic ue

Arrange the electrical power supply within the dimensions of the decorative ue. If your appliance is to be installed in the ducting version or in the version with external motor, prepare the air exhaust opening. Adjust the width of the support bracket of the upper ue (Fig.3). Then x it to the ceiling using the screws A (Fig.3) in such a way that it is in line with your hood and respecting the distance from the ceiling indicated in Fig.2. Connect the ange C to the air exhaust hole using a connection pipe (Fig.4). Insert the upper ue into the lower ue and rest above the frame. Extract the upper ue up to the bracket and x it with the screws B (Fig.3). To transform the hood from a ducting version into a ltering version, ask your dealer for the charcoal lters and follow the installation instructions.

• Filtering version

Ins tall the hoo d a nd the two flues as descri bed in the paragraph for installation of the hood in ducting version. To assemble the ltering ue refer to the instructions contained in the kit. If the kit is not provided, order it from your dealer as accessory. The lters must be applied to the suction unit positioned inside the hood. They must be centred by turning them 90 degrees until the stop catch is tripped (g. 7).

USE AND MAINTENANCE

• We recommend that the cooker hood is switched on before any food is cooked. We also recommend that the appliance is left running for 15 minutes after the food is cooked, in order to thoroughly eliminate all contaminated air. The eective performance of the cooker hood depends on constant maintenance; the anti-grease lter and the active carbon lter both require special attention.

• The anti-grease lter is used to trap any grease particles suspended in the air, therefore is subject to saturation (the time it takes for the lter to become saturated depends on the way in which the appliance is used).

- To prevent potential re hazards, the anti-grease lters should be washed a minimum of every 2 months (it is possible to use the dishwasher for this task).

- After a few washes, the colour of the lters may change. This does not mean they have to be replaced. If the replacement and washing instructions are not followed, the anti-grease lters may present a re hazard.

• The active carbon lters are used to purify the air which is released back into the room. The lters are not washable or re-usable and must be replaced at least once every four months. The active carbon lter saturation level depends on the frequency with which the appliance is used, the type of cooking per formed and the regularity with which the antigrease lters are cleaned.

• Clean the cooker hood frequently, both inside and outside,

using a cloth which has been dampened with denatured alcohol or neutral, non-abrasive liquid detergents.

• The light on the cooker hood is designed for use during

cooking and not for general room illumination. Extended use of the light reduces the average duration of the bulb.

• Replacing halogen light bulbs (Fig. 8).

To replace the halogen light bulbs B, remove the glass pane C using a lever action on the relevant cracks.

Replace the bulbs with new ones of the same type. Caution: do not touch the light bulb with bare hands.

• Commands: (fig.5) mechanical the key symbols are explained below:

A = LIGHT B = OFF C = SPEED I D = SPEED II E = SPEED III

THE MANUFACTURER DECLINES ALL RESPONSI BILITY FOR EVENTUAL DAMAGES CAUSED BY BREACHING THE ABOVE WARNINGS.

ČESKY

ÚVOD’

Přečtěte si pozorně obsah nįvodu, protože poskytuje důležité informace týkající se bezpečné instalace, používįní i údržby zařízení. Uchovejte si nįvod pro jakoukoliv budoucí potřebu. Přístroj je určen k odsįvįní (odvįdění vzduchu ven – obr.1B), filtrovįní (recyklace vzduchu v místnosti – obr.1A).

BEZPECNOSTNÍ OPATRENÍ

1. Vyžaduje se opatrnost, jestliže jsou současně v činnosti odsįvač par a jiný hořįk nebo tepelné zařízení zįvisející na vzduchu místnosti a napįjené jinou energií než elektrickou, protože odsįvač par spotřebovįvį vzduch z okolí, který hořįk nebo jiné tepelné zařízení potřebují ke spalovįní. Negativní tlak nesmí překročit 4Pa (4x10 K bezpečnému provozu je tedy nutnį odpovídající ventilace místnosti. Při odvįdění vzduchu do vnějšího prostředí je nutné se řídit platnými předpisy Vaší země.

Před napojením modelu na elektrickou síť:

- Zkontrolujte tabulku s údaji umístěnou uvnitř přístroje a ověřte si, že napětí a výkon odpovídají místní síti a rovněž zįsuvka je vhodnį. V případě jakékoliv pochyby se poraďte s kvalifikovaným elektrikįřem.

- Je-li napįjecí kabel poškozen, musí být nahrazen speciįlním kabelem nebo sadou, které jsou k dispozici u výrobce nebo v jeho servisním středisku.

- Připo jte zařízení k n apįjen í prostřed nictvím zįstrčk y s pojistkou 3A nebo ke dvěma vodičům dvou fįzí, chrįněným pojistkou 3A.

2. Upozornění! V některých situacích mohou být el ektric kį zaříze ní

- 6 -

–5

bar).

zdrojem nebezpečí. A) N ekontrol ujte s tav f iltr ů, zatímco je o dsavač v činnosti. B) Nedotýkejte se žįrovek a přilehlých prostor během dlouhodobého použití osvětlení nebo bezprostřed ně po něm. C) Je zak įzįn o př ipr avo vat jíd la n a pl ame ni pod odsavačem. D) Vyhněte se použití volných plamenů, protože poškozují filtry a mohou způsobit požįr. E) Udržujte neustįle pod kontrolou smažení jídel, aby se zabrįnilo vznícení rozpįleného oleje. F) Před zahįjením údržby odpojte zįstrč ku ze zįsuv ky elektrického rozvodu. G) Zaří zen í ne ní ur čen o pro pou žití dět mi ne bo nesvéprįvnými osobami bez dozoru. H) Dohlížejte na děti, abyste si byli jisti, že si nehrají se zařízením. I) Kdy ž j e odsava č pou žívįn so učasn ě se zaříz eními spalujícími plyn nebo jinį paliva, místnost se musí vhodně větrat.

L) Když nebudou řįdně provedeny úkony údržby, existuje

riziko vzniku požįru.

Toto zařízení je označeno v souladu s Evropskou směrnicí 2002/96/ES, Waste Electrical and Electronic Equipment (WEEE). T ím, že se uživatel ujistí o sprįvné likvidaci tohoto výrobku, přispívį k předchįzení případným negativním nįsledkům na životní prostředí a na zdraví.

Symbol na výrobku nebo na přiložené dokumentaci poukazuje na to, že se s tímto výrobkem nesmí zachįzet jako s běžným domovním odpadem, ale musí se odeslat do vhodné sběrny určené pro rec yklaci elektrických a elektronických zařízení . Zařízení se musít e zb avit v souladu s místními předpisy pro likvidaci odpadu.Podrobnější informace o zachįzení s tímto výrobkem, jeho opětovným použitím a recyklací můžete získat, když se obrįtíte na příslušný místní úřad, sběrnou službu domovního odpadu nebo obchod, ve kterém jste výrobek zakoupili.

NĮVOD K INSTALACI

Operace spojené s montįží a elektrickį napojení musí být provedeny pouze odborným personįlem.

• Elektrické zapojení

Zařízení je vyrobeno v II. třídě, a proto žádný vodič nesmí být uzemněn. Napojení k elektrické síti musí být provedeno následovně: HNĚDÁ = L vodič MODRÁ = N neutrální vodič Na přívodní kabel, pokud ji již neobsahuje, namontujte zástrčku normalizovanou pro příkon uvedený v technických charakteristikách výrobku. V případě přímého zapojení na elektrickou síť je nezbytné přístroj připojit přes vícepólový spínač s minimální vzdáleností 3 mm mezi rozpojenými kontakty, dostatečně dimenzovaný a odpovídající platným normám.

• Minimįlní vzdįlenost mezi opěrnou plochou varných nįdob

na varném zažízení a nejnižším bodem kuchyňského krytu musí být alespoň 65 cm. Vývod odsavače nesmí být napojen na vývod, ve kterém cirkuluje teplý vzduch, nebo který je používįn k odvįdění

kouře ze zařízení napįjených jinou energií než elektrickou. Před zahįjením montįže vyjměte z odsavače tukový filtr (obr.6). Usnadníte si tak manipulaci s přístrojem. V případě montįže přístroje ve verzi odsįvače je třeba připravit otvor k evakuaci vzduchu.

• Doporučuje se použití kouřové trubky s průměrem 150.

Použití redukc e by mohlo negativně ovli vnit vlastnosti výrobku a zvýšit hlučnost.

• Upevnění ke zdi

Vyvrtat díry A podle uvedených kót (Obr.2). Odsavač upevněte ke zdi a vyrovnejte jej do horizontįlní polohy pomocí zįvěsů. Po vyrovnįní odsavač denitivně upevněte prostřednictvím dvou šroubů A (obr.4). Pro různé montįžní podmínky použijte příslušné typy šroubů a hmoždinek, které budou odpovídat typu zdiva (např. armovaný beton, sįdrokarton atd.). Budou-li šrouby a hmoždinky dodįny jako součįst produktu, ujistěte se, zda odpovídají typu zdiva, na něž mį být odsavač namontovįn.

• Pokud byl vįš přístroj projektovįn pro používįní v bytech vybavených centralizovaným odsįvacím systémem, je třeba provést nįsledující operace:

- Pomocí vypínače termoelektrického zařízení dochįzí k otevírįní a zavírįní ventilu. Pokud umístíte vypínač do pozice ON, po uplynutí asi jedné minuty se ventil otevře otočením o 90 stupňů a umožní tak odsįní zkaženého vzduchu. Pokud umístíte vypínač do pozice OFF, ventil se po 100 vteřinįch uzavře.

• Mon tįž dek orativní ch tele skopi ckých spo jovac ích

prvků

elektrický přívod protįhněte pod krytem dekoračního spoje. Mį-li být vįš přístroj nainstalovįn ve verzi odsįvįní nebo v provedení s externě umístěným motorem, proveďte otvor pro odtah vzduchu. Nastavte šířku úchytné konzoly horního spoje (obr .3). Nįsledně ji upevněte ke stropu prostřednictvím šroubů A (obr.3) takovým způsobem, aby byla v ose s vaším odsavačem a dodržujte přitom vzdįlenost od stropu, vyznačenou obr.2. Vsadit horní spojovací prvek do spodního spojovacího prvku a být položena nad skríní. Spodní spojovací prvek ke krytu, používajíce šrouby B ve výbavě (obr. 4), vysunout horní díl až ke třmenu a upevněte jej pomocí šroubů B (obr. 3). Budete-li chtít změnit funkci zařízení z odsavače na ltrační verzi, vyžįdejte si u vašeho prodejce ltry s aktivním uhlíkem a sledujte montįžní pokyny.

• Filtrační verze

Odsavač a spojovací prvky instalovat tak, jak je uvedeno v bodu, který se týkį montįže krytu ve verzi odsavače. Při montįži ltrační vložky se řiďte pokyny obsaženými v balení. Není-li souprava ve výbavě, objednejte ji u svého dodavatele jako příslušenství. Filtry musí být aplikovįny na odsįvací skoupine umístené uvnitr krytu v jeho stredu a je treba jimi otįcet o 90 stupnu až do zastavovacího kliknutí (obr. 7).

POUŽITÍ A ÚDRŽBA

• Doporučujeme uvést zařízení do činnosti ještě před

zahįjením přípravy jakéhokoli jídla. Doporučujeme ponechat zařízení v činnosti i po dobu 15 minut po ukončení přípravy jídel, aby byl kompletně odveden zapįchající vzduch. Sprįvnį činnost odsavače je podmíněna sprįvnou a nepřetržitou

- 7 -

údržbou; zvlįštní pozornost je třeba věnovat protitukovému ltru a ltru s aktivním uhlím.

• Protitukový ltr mį za úkol zachycovat mastné čįstice nachįzející se ve vzduchu, proto je v průběhu proměnné doby vystaven ucpįvįní; tato doba zįvisí na používįní zařízení.

- Aby se předešlo nebezpečí případného požįru, maximįlně každé 2 měsíce je třeba umýt protitukové ltry; k tomuto účelu je možné použít i myčku nįdobí.

- Po několika umytích může dojít je změně barvy. Tato skutečnost neumožňuje podįní reklamace za účelem jejich výměny. V případě nedodržení pokynů pro výměnu a mytí protitukových ltrů se může vyskytnout riziko jejich zapįlení.

• Filtry s aktivním uhlím slouží k čištění vzduchu, který se znovu vhįní do okolního prostředí. Filtry se nesmí mýt ani regenerovat a musí se měnit maximįlně každé čtyři měsíce. Nasycení aktivního uhlí zįvisí na krįtkodobém nebo déletrvajícím používįní zařízení, na druhu sporįku a pravidelnosti, se kterou se provįdí vyčištění protitukového ltru.

• Opakovaně čistěte odsavač, zevnitř i zvenčí, s použitím hadru navlhčeného v denaturovaném lihu nebo neabrazivních tekutých čisticích prostředcích.

• Osvětlení je navrženo pro použití během vaření a ne pro

dlouhodobější použití za účelem osvětlení okolního prostředí. Dlouhodobější použití osvětlení výrazně snižuje průměrnou životnost žįrovek.

• Výměna halogenových žįrovek (obr. 8).

Při výměně halogenových žįrovek B sejměte sklíčko C po jeho nadzvednutí v místě příslušných otvorů. Žįrovky nahraďte novými žįrovkami stejného druhu.

Upozornění: Nedotýkejte se žįrovky holýma rukama.

Povely: Mechanické (Obr.5) A = przycisk OŚWIETLENIE B = przycisk WŁĄCZENIE C = przycisk PIERWSZA PRĘDKOŚĆ D = przycisk DRUGA PRĘDKOŚĆ E = przycisk TRZECIA PRĘDKOŚĆ

VÝROBCE ODMÍTĮ JAKOUKOLIV ZODPOVĚDNOST ZA ŠKODY ZPŮSOBENÉ NEDODRŽENÍM UVEDENÝCH UPOZORNĚNÍ.

DANSK

GENERELLE OPLYSNINGER

Lęs omhyggeligt indholdet af denne brugsanvisning, da den giver vigtige oplysninger vedrųrende sikkerheden ved installering, brug og vedligeholdelse. Opbevar brugsanvisningen til senere brug. Apparatet er udarbejdet til at kunne fungere; udsugende (udledning af luft til eksterne omgivelser Fig.1B) filtrerende (intern cirkulation af luft Fig.1A).

OPLYSNINGER VEDRŲRENDE SIKKERHED

1. Udvis forsigtighed hvis der samtidigt med emhętten er en varmekilde eller amme i funktion, som er afhęngig af luften i omgivelserne og forsynet med energi, der ikke er elektrisk,

eftersom emhętten erner den luft fra omgivelserne, som ammen eller varmekilden har brug for til forbręnding. Det negative tryk i lokalet må ikke overstige 4 Pa (4x10-5 bar). For stųrst mulig sikkerhed, sųrg for en passende ventilation af rummet. Hvad angår udsugningen til eksterne omgivelser fųlg de gęldende normer.

Fųr modellen tilsluttes el-nettet:

-Kontrollčr informationsetiketten (placeret indeni apparatet), for at sikre, at spęndingen og styrken er i overensstemmelse med el-nettet og at stikkontakterne er egnede. Hvis De er i tvivl, konsultčr en kvaliceret elektriker.

- Hvis forsyningsledningen er beskadiget, skal den udskiftes med en ledning eller en sęrlig samling fra fabrikanten eller et autoriseret servicecenter.

- Tilslut forsyningsenheden ved hjęlp af et stik med en 3A sikring eller til de to tofaseledninger, som er beskyttet af en 3A sikring.

2. Pas på! I nogle situationer kan elektriske apparater udgųre en fare. A) Undgå at kontrollere filtrenes tilstand mens emhętten er i funktion. B) Rųr ikke ved pęrer eller tilstųdende områder under eller lige efter lęngerevarende brug af belysningsanlęgget. C) Det er ikke tilladt at tilberede madvarer for åben ild under emhętten. D) Undgå åben ild, da det kan beskadige filtre ne o g medfųre fare for brand. E) Hold altid ųje med maden under friturestegning for at undgå, at olien antęndes. F) Tręk stikket ud af stikkontakten, inden der foretages vedligeholdelse. G) Apparatet må ikke bruges af bųrn eller af personer, der ikke har de mentale eller fysiske egenskaber til korrekt brug, uden overvågning. H) Hold ųje med bųrnene for at sikre, at de ikke leger med apparatet. I) Når emhętten anvendes samtidigt med apparater, der bruger gas eller andre bręndstoffer, skal rummet have tilstrękkelig udluftning. L) Hvis rengųring ikke udfųres i overensstemmelse med anvisningerne, kan det medfųre brandfare.

Dette apparat er udvikle t i overens stemmel se med det europęiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr (WEEE). Ved at sikre sig, at dette produkt bortskaffes på korrekt vis, bidrager brugeren til at forhindre eventuelle negative miljųmęssige og sundhedsmęssige påvirkninger.

Symbolet på produktet eller på dokumentationen, der fųl ger med produkte t, angi ver, at pro dukte t ikke skal be hand les som hu shol dning saff ald, me n at det skal bortskaes på passende vis på genbrugsstationer til elektriske og elektroniske apparater. Appa ratet skal borts kaffes i overensstemmelse med de gęldende regler for bortskaelse af aald. For yderligere oplysninger om håndtering, genvinding og genbrug af dette produkt, bedes man kontakte de lokale myndigheder, teknisk forvaltning eller forretningen, hvor produktet er kųbt.

- 8 -

INSTRUKTION VED INSTALLERING

Monteringen og udfųrelsen af de elektriske forbindelser, skal udfųres af specialiseret personale.

Den elektriske forbindelse.

Apparatet er udarbejdet i klasse II, der for skal der ikke tilsluttes et kabel til jordforbindelsen. Tilslutning til el-nettet skal udføres som følgende: BRUN = L Linje BLÅ = N Neutal Hvis det ikke allerede ndes, montèr da et standardstik beregnet til den forsyning, som er angivet på etiketten.Hvis der allerede er et stik, sørg da for at det er let tilgængelig efter installation af apparatet. I tilfælde af en direkte tilslutning til el-nettet er det nødvendigt at anbringe en erpolet afbryder med en afstand mellem kontakterne på minimum 3 mm, mellem apparatet og nettet. Afbryderen skal passe til el- forsyningen og være i overenstemmelse med de gældende normer.

• Minimums distancen mellem kogeover fladen, målt fra selve kogepladerne, og den nederste del af emhhętten, skal vęre mindst 65 cm. Hvis der anvendes et forbindelsesrųr bestående af to eller ere dele, skal den ųverste del placeres udenpå den nederste. Tilslut ikke udledningen fra emhętten med et rųr, hvori der cirkulere varm luft eller som anvendes til at udlede rųg fra apparater, der ikke bruger elektrisk energi. Inden man begynder monteringen ernes ltret (Fig.6) for at gųre håndteringen af apparatet lettere. I de tilfęlde, hvor apparatet skal installeres i en udsugende version, forberedes åbningen til udledning af luft.

- Det anbefales at anvende en luftudsugningsslange med en diameter på 150. Hvis der anvendes en mindre slange, kan det forringe produktets ydelse og medfųre ųget stųj.

• Fastspęnding til vęg

lav hullerne A , idet de anviste mål overholdes (Fig.2). Fastspęnd apparatet til vęggen og ret ind, til det ugter med ophęnget. Når apparatet er i vater, spęndes emhętten fast ved hjęlp af de 2 skruer A (Fig.4). Til forskellige typer montering anvendes skruer og rawlplugs, der passer til den bestemte type mur (f.eks. jernbeton, gips osv. ). Hvis skruer og rawlplugs fųlger med apparatet, bųr man sikre sig, at de egner sig til vęggen, hvor emhętten skal spęndes fast.

• Hvis Deres apparat skal placeres i en bolig, som er udstyret med en centraliseret udsugning, gųr som fųlgende:

- Afbryderen styrer åbningen og lukningen af en ventil ved hjęlp af en termoelektrisk anordning. Drej afbryderen i ON position, efter et minut åbnes ventilen med en drejning på 90° og igangsętter dermed udsugningen af den dårlige luft. Ved at dreje afbryderen i OFF position lukkes ventilen efter 100 sekunder.

• Fastspęnding af de sammenskydelige pyntepaneler

Indsęt El-tilslutningen i rillen på panelet. Hvis apparatet skal installeres som aftręksemhętte eller med udvendig motor, laves fųrst hul til udsugning af luften. Regulér bredden på det ųverste panels ophęng (Fig.3). Spęnd herefter ophęnget fast til loftet med skruerne A (Fig.3), så det er i vinkel med emhętten, idet den anviste afstand til loftet i Fig.2 overholdes. Forbind angen C til udsugningshullet ved hjęlp af et

tilslutningsrųr (Fig.4). Indsęt det ųverste panel i det nederste og anbringe oven på stellet. Tręk det ųverste panel ud til ophęnget og spęnd det fast med skruerne B (Fig.3). Skal emhętten laves om fra aftręk til filtrering, anskaffes kulltre hos forhandleren, hvorefter monteringsvejledningen fųlges.

• Filtrering

Installér emhętten og de to paneler som vist i kapitlet om montering af aftręksemhętte. Ved montering af ltret fųlges de instruktioner, som fųlger med sęttet. Hvis sęttet ikke fųlger med apparatet, kan det bestilles som tilbehųr hos forhandleren. Filtrene skal anbringes i indsugningsgruppen, der sidder indvendigt i hętten, og når disse bender sig centralt i gruppen drejes de 90 grader indtil fastlåsning. (Fig. 7)

BRUG OG VEDLIGEHOLDELSE

• Det anbefales, at apparatet sęttes i funktion, inden man begynder tilberedningen af madvarer. Det anbefales, at lade emhętten kųre i 15 minutter efter endt tilberedning, så al mados suges ud. Korrekt funktion af emhętten afhęnger af en korrekt og jęvnlig vedligeholdelse. Man skal isęr vęre opmęrksom med at udskifte fedtlteret og det aktive kullter.

• Fedtlteret har til opgave at tilbageholde de fedtpartikler, der ndes i luften. Filteret vil derfor blive tilstoppet med tiden, alt efter hvor ofte emhętten anvendes.

- For at forebygge risikoen for brand skal man mindst hver 2 måned rengųre fedtltrene; de kan vaskes op i opvaskemaskine.

- Efter at have rengjort ltrene nogle gange, kan der opstå misfarvninger. Dette giver ikke ret til reklamation med henblik på udskiftning. I tilfęlde af manglende overholdelse af anvisningerne vedrųrende udskiftning og rengųring, kan der opstå brandfare i fedtltrene.

• De aktive kulltre har til opgave at rense den luft, der sen- des tilbage i lokalet. Filtrene kan ikke vaskes eller genbruges og skal udskiftes mindst hver erde måned. Mętningen af det aktive kul afhęnger af, hvor ofte emhętten er i brug, komfurets type og hvor ofte fedtlteret rengųres.

• Emhętten skal rengųres jęvnlige, både indvendigt og udvendigt, med en klud opvędet i denatureret alkohol eller et neutralt, ikke slibende rengųringsmiddel.

• Lyset er beregnet til brug under tilberedning af mad og ikke til generel oplysning af lokalet. Lęngerevarende brug af lyset vil reducere lyspęrernes gennemsnitlige levetid betydeligt.

• Udskiftning af halogenpęrer (Fig.8).

For at udskifte halogenpęrerne B skal man erne glasset C ved at trykke på rillerne. Udskift pęrerne med pęrer af samme type. Vęr opmęrksom: rųr ikke ved pęren med bare hęnder.

• Betjening-senhed: g.5 mekaniske er fųlgende tegn- forklaring gęldende:

A = tast for BELYSNING B = tast for OFF C = tast for FŲRSTE HASTIGHED D = tast for ANDEN HASTIGHED E = tast for TREDJE HASTIGHED

FABRIKANTEN FRALĘGGER SIG E THVERT ANSVAR FOR SKADER FORÅRSAGET AF MANGLENDE OVERHOLDELSE AF OVENSTÅENDE ADVARSLER.

- 9 -

SUOMI

FIN

YLEISTÄ

Lue ohjekirja huolellisesti, sillä se sisältää tärkeätä tietoa laitteen turvallisesta asennuksesta, käytöstä ja huollosta. Säilytä ohjekirja tulevaa tarvetta varten. Laite on suunniteltu toimimaan joko imevänä versiona (ilman poisto ulos - kuva 1B), suodattavana versiona (ilman kierrätys sisällä - kuva 1A).

TURVAOHJEITA

1. Erityistä huomiota tulee kiinnittää siihen, ettei liesituuletin

ole käytössä samanaikaisesti kuin tulipesä tai liesi, jotka ovat riippuvaisia huoneilmasta ja jotka käyttävät jotain muuta energianlähdettä kuin sähköä. Liesituuletin poistaa huonetilasta ilmaa, jota tulipesä tai liesi tarvitsevat polttamiseen. Huonetilan negatiivinen ilmanpaine ei saa ylittää 4Pa (4x10-5 bar). Huonetilat on siis tuuletettava asianmukaisesti tuulettimen toiminnan varmistamiseksi. Ulkoista poistoa koskien tulee noudattaa asia nomaises sa maassa voimassaolevia määräyksiä.

Ennen kuin yhdistät mallin säköverkkoon:

- huomioi sen tunnuskilvessä (löytyy laitteen sisäpuolelta) olevat tiedot tarkistaen että virran jännite ja voima vastaavat verkostoa, ja että pistorasia on sopiva. Jos olet epävarma ota yhteys pätevään sähkömieheen.

- Jos liitäntäjohto on vahingoittunut, se on vaihdettava laitteen valmistajan tai tämän teknisen huoltohenkilöstön toimesta uuteen liitosjohtoon tai sitä vastaavaan.

- Liitä laite sähkönsyöttöön pistokkeella, jossa on sulake (3 A), tai kaksivaiheisen järjestelmän kahteen johtoon, jotka on suojattu sulakkeella (3 A).

2. Varoitus! Tietyis sä tilanteis sa sähkölait teet vo ivat aikaansaada vaaratilanteen. A) Älä tarkista suodattimien tilaa, kun liesituuletin on toiminnassa B) Älä k oske ta l amppu ihi n tai niide n läh ial uei lle valaistuslaitteiston käytön aikana tai väl ittömästi sen käytön jälkeen C) On kielletty liekittämästä ruokia liesituulettimen alla D) Vältä avotulta, koska ne vahingoittavat suodattimia ja voivat aiheuttaa tulipaloja E) Tarkkaile jatkuvasti öljyssä paistettavia ruokia, jotta kiehuva öljy ei syty tuleen F) I rr ota p is to ke p is tora si as ta e nn en h uollo n suorittamista Laitett a e i o le suunnit eltu lasten tai vajaakykyiste n käytettäväksi ilman valvontaa. H) Valvo lapsia, jotta he eivät leiki laitteen kanssa I) Kun liesituuletinta käytetään samanaikaisesti laitteiden kanssa, jotka polttavat kaasua tai muita polttoaineita, huolehdi tilojen riittävästä ilmanvaihdosta. L) Jos pu hdistu stoime npitei tä ei suori teta ohje iden mukaisesti, on olemassa tulipalovaara.

Tämä laite on merkitty EU:n Waste Electrical and Electronic Equipment (WEEE) - direktiivin 20002/96/EC mukaisesti. Käyttäjä osallistuu mahdollisten terveydelle ja ympäristölle

haitallisten seurausten ehkäisemiseen hävittäessään laitteen asianmukaisella tavalla. La ittee n pakk auks essa m uka na ole vii n asi aki rjo ihi n

merkitty mer kki osoitta a ett ei kyse inen la ite kuulu talousjätteisiin, vaan se on varta vasten toimitettava sähkö- ja elektroniikkalaiteromun keräyspisteeseen kierrätystä varten. Hävitä laite noudattamalla paikkakuntasi jätehuoltoa koskevia säädöksiä. Lisätietoja tämän laitteen keräyksestä, käsittelystä ja kierrätyksestä ota yhteys paikkakuntasi jätehuoltoon, talousjätteiden keräyspisteseen tai liikkeeseen josta laite on hankittu.

ASENNUSOHJEET

Asennus ja sähköliitäntä on suoritettava siihen pätevän erikoishenkilöstön toimesta.

• Sähköinen liitäntä

Laite on rakennettu II-luokassa, eivätkä kaapelit sen vuoksi saa olla liitettyjä maajohtoon. Liitännät sähköverkkoon on tehtävä seuraavalla tavalla: RUSKEA = L linja SININEN = N neutraali Tarvittaessa tulee kaapeliin asentaa standardipistoke, joka kestää tuoteselosteessa mainitun kuormituksen. Jos laitteessa on pistoke, kupu on asennettava siten, että pistokkeeseen pääsee käsiksi. Liitettäessä suoraan sähköverkkoon täytyy laitteen ja verkon väliin laittaa moninapainen virrankatkaisija, jos sa kontakt ien minimi väli on 3 mm ja on mito itett u kuormituksen mukaan ja joka on voimassaolevien määräysten mukainen.

• Keittopinnan kattilankannattimien ja hellakuvun minimietäisyyden on oltava vähintään 65 cm. Mikäli joudutaan käytt ämään kak si- tai useamp iosaist a liito sputk ea, on ylemmän osan oltava alemman ulkopuolella. Poistoilmaa ei saa johtaa kuumailmahormiin tai hormiin, jota käytetään savun poistamiseen laitteista, jotka toimivat jollakin muulla energianlähteellä kuin sähköllä. Ennen kuin alat koota laitetta, irrota rasvasuodatin/-suodattimet (kuva8): näin laitetta on helpompi käsitellä.

- Jos asennetaan imevä hellakupu on ensin tehtävä ilmanpoistoaukko.

• Suositellaan käyttämään ilman poistoletkua, jonka halkaisija on vähin tään 150 mm. Ka vennuskapp aleen käyt tö voi heikentää tuotteen toimintakykyä ja lisätä meluisuutta.

• Kiinnittäminen seinään

Poraa reiät A ilmoitettuja mittoja noudattaen (kuva 2). Kiinnitä laite seinään ja aseta se vaakatasossa samaan linjaan kaappien kanssa. Käytä asennukseen sellaisia laajenevia ruuveja ja tappeja, jotka sopivat seinän tyyppiin (esimerkiksi teräsbetoni, kipsilevy tms.). Mikäli ruuvit ja tapit on toimitettu tuotteen mukana, varmista että ne soveltuvat siihen seinätyyppiin, johon kupu on tarkoitus kiinnittää.

• Jos laitteenne on suunniteltu käytettäväksi asunnoissa joiden ilman-imukanava on keskeinen menettele seuraavasti: Katkaisin aukaisee ja sulkee toiminnan sähkö-termostaatti laitteen välityksellä. Kun asennat katkaisimen asentoon ON, venttiili aukeaa minuutin kuluttua kiertäen 90° ja sallii

- 10 -

tympeän ilman poiston. Asettaen katkaisimen asentoon OFF, venttiili sulkeutuu100.n sekunnin kuluttua.

• Suositellaan käyttämään ilman poistoletkua, jonka halkaisija on vähintään 150 mm. Ka ven nus kapp alee n käy ttö voi hei kent ää t uot teen toimintakykyä ja lisätä meluisuutta.

•Koristeteleskooppiliitinten kiinnittäminen

Varmista sähkövirran syöttö koristeliittimen tilaan. Jos laitteesi asennetaan imevänä tai ulkoista moottoria käyttävänä versiona, huolehdi, että sillä on ilmanpoistoaukko. Säädä ylemmän liittimen kannattimen leveys sopivaksi (kuva 3). Kiinnitä se tämän jälkeen ruuveja A (kuva 3) käyttämällä kattoon niin, että se on tuulettimesi kanssa linjassa. Noudata kuvassa 2 osoitettua etäisyyttä katosta. Liitä liitosputken välityksellä laippa C ilmanpoistoaukkoon (kuva 4). Työnnä ylempi liitin alemman liittimen sisään se asetetaan rungolle. Vedä ylempää liitintä ulos kannattimeen asti ja kiinnitä se ruuveilla B (kuva 3). Muuntaaksesi kuvun imevästä mallista suodattavaksi malliksi pyydä jälleenmyyjältämme aktiivihiilisuodattimia ja seuraa asennusohjeita.

• Suodattava malli

Asenna kupu ja kaksi liitintä, niin kuin imevän mallin asennusta koskevassa kappaleessa on esitetty. Ohjeet suodattavan liittimen asennusta varten löytyvät tarvikepakkauksesta. Ellei tarvikepakkaus sisälly laitepakettiisi,tilaa se jälleenmyyjältäsi lisälaitteena. Suodattimet asennetaan tuulettimen sisäpuolella olevaan imuryhmään kiertäen niitä 90 astetta kunnes pidike naksahtaa. (kuva 7.)

KÄYTTÖ JA HUOLTO

• Suositellaan käynnistämään laite ennen minkä tahansa ruuan kypsennyksen aloittamista. On suositeltavaa antaa laitteen toimia vielä 15 minuuttia käytön jälkeen, jotta ruoanvalmistuksesta aiheutuneet käryt saadaan kokonaan pois huonetilasta. Liesituulettimen hyvä toiminta riippuu oikeasta ja säännöllisestä huollosta; erityistä huomiota tulee kiinnittää rasvasuodattimeen ja aktiivihiilisuodattimeen.

• Rasvasuodattimen tehtävänä on pidättää ilmassa leijuvat rasvahiukkaset ja siksi se on altis tukkeutumaan ajanjaksossa, jonka pituus vaihtelee laitteen käytön mukaan.

- Tulipalovaaran estämiseksi korkeintaan joka 2 kuukauden välein tulee pestä rasvasuodattimet, jotka voidaan pestä myös astianpesukoneessa.

- Muutaman pesukerran jälkeen voi tapahtua värimuutoksia. Tämä tosiasia ei anna oikeutta vaatia niiden vaihtamista. Mikäli ei noudateta vaihtamista tai pesemistä koskevia ohjeita, rasvasuodattimien tulipalovaara lisääntyy.

• Aktiivihiilisuodattimia käytetään puhdistamaan ilma, joka palautetaan huonetilaan. Suodattimia ei voi pestä tai käyttää uudelleen ja ne tulee vaihtaa vähintään joka neljäs kuukausi. Aktiivihiilen kyllästyminen riippuu laitteen käyttöajan pituudesta, ruuanvalmistustavoista ja säännöllisyydestä, jolla suoritetaan rasvasuodattimen puhdistus.

• Puhdista liesituuletin säännöllisesti sekä sisältä että ulkoa käyttäen riepua, joka on kostutettu denaturoidulla alkoholilla tai nestemäisillä neutraaleilla ei-hankaavilla pesuaineilla.

• Valaistuslaitteisto on suunniteltu käytettäväksi ruokien

kypsennyksen aikana eikä pitkäaikaiseen ympäristön yleiseen valaisuun. Valaistuksen pitkäaikainen käyttö vähentää huomattavasti lamppujen keskimääräistä käyttöikää.

• Halogeenilamppujen vaihtaminen (Kuva 8).

Halogeenilamppujen B vaihtamiseksi ota pois lasi C käyttäen viputukena asianmukaisia aukkoja. Vaihda tilalle vastaavan tyyppiset lamput.

Varoitus: älä koske lamppuun paljain käsin. Ohjaimet: (kuva 5) mekaaniset: A = Valaistuksen painike B = OFF C = ensimmäisen nopeuden painike D = toisen nopeuden painike E = kolmannen nopeuden painike

LAITTEEN VALMISTAJA EI OLE VASTUUSSA VAHINGOISTA, JOTKA OVAT AIHEUTUNEET YLLÄMAINITTUJEN OHJEIDEN LAIMINLYÖNNISTÄ.

EΛΛHNIKA

ΓΕΝΙΚΑ

∆ιαάστε πρσεκτικά τ περιεµεν των δηγιών, διτι παρέει σηµαντικές υπδείεις πυ αφρύν την ασφάλεια της εγκατάστασης της ρήσης και της συντήρησης. Φυλάτε τ φυλλάδι για ενδεµενες συµυλές. Η συσκευή σεδιάστηκε για ρήση σε έκδση απρρφησης (εκκένωσ η αέρα πρς τ εωτερικ - Εικ.1B), διήθησης (ανακύκλωση αέρα στ εσωτερικ - Εικ.1A).

ΥΠ∆ΕΙΕΙΣ ΑΣΦΑΛΕΙΑΣ

1.Πρ σή σε π ε ρ ί πτωση πυ λειτυ ργύν

ταυτρνα απρρφητήρας απρρφησης και καυστήρας ή µια εστία πυ εαρτύνται απ τν αέρα τυ περιάλλντς και τρφδτύνται απ ενέργεια ι ηλεκτρική διτι  απρρφητήρας απρρφντας αφαιρεί απ τ περιάλλν τν αέρα πυ έυν ανάγκη για την καύση  καυστήρας ή η εστία. Η αρνητική πίεση στ ώρ δεν πρέπει να επερνά τα 4PA (4x10-5bar). Για σίγυρη ασφαλές λειτυργία τυ απρρφητήρα, φείλεται να υπάρει κατάλληλς αερισµς στ ώρ. Για την εωτερική εκκένωση ακλύθησε τις ισύντες πρδιαγραφές της ώρας.

Πρίν συνδέσετε τ µντέλ στ ηλεκτρικ δίκτυ:

- Ελέγτε την πινακίδα στιείων (πυ ρίσκεται στ εσωτερικ της συσκευής) για να εαιωθείτε τι η τάση και η ισύς της συσκευής αντιστιύν στ ηλεκτρικ σας δίκι καθώς και για την καταλληλτητα τυ ηλεκτρικύ ύσµατς. Σε περίπτωση δυσκλιών επικινωνήστε µε έναν ειδικευµέν ηλεκτρλγ

- Αν τ καλώδι τρφδσίας είναι αλασµέν, πρέπει να αντικατασταθεί απ ένα καλώδι ή ένα ειδικ σύστηµα, διαθέσιµo απ τν κατασκευαστή ή την υπηρεσία τυ τενικής υπστήριης.

- Συνδέστε τη διάταη στην τρφδσία µέσω ενς ύσµατς µε ασφάλεια 3A ή στα δύ καλώδια τυ διφασικύ πρστατευµενα απ µια ασφάλεια 3A.

- 11 -

2. ΠΡΣΉ! Σε ρισµένες περιστάσεις ι ηλεκτρικές συσκευές µπρεί να απτελύν κίνδυν. A) Μην ελέγετε την κατάσταση των φίλτρων σ  απρρφητήρας είναι σε λειτυργία. B) Μην αγγίετε τις λυνίες ή τις γειτνικές περιές κατά ή αµέσως µετά την παρατεταµένη ρήση της εγκατάστασης φωτισµύ C) Απαγρεύεται να µαγειρεύετε τρφιµα σε φλγα κάτω απ τν απρρφητήρα. D) Απφεύγετε ελεύθερες φλγες διτι πρκαλύν ηµιά στα φίλτ ρα και µπρύν να πρκα λέσυν πυρκαγιές. E) Να διατηρείτε συνεώς υπ έλεγ τ τηγάνισµα των τρφίµων για να µη πάρει φωτιά τ καυτ λάδι. F) Απσυνδέστε τ ύσµα απ την ηλεκτρική πρία πριν πρωρήσετε στη συντήρηση. G) Η συσκευή δεν πρρίεται για να ρησιµπιείται απ παιδιά ή άτµα ανίκανα ωρίς επιτήρηση. H) Να επιτηρείτε τα παιδιά για να είστε έαιι τι δεν παίυν µε τη συσκευή. I) ταν  απρρφητήρας ρησιµπιείται ταυτρνα µε συσκευές πυ καίνε αέρι ή άλλα καύσιµα,  ώρς πρέπει να αερίεται δεντως. L) Αν ι εργασίες καθαρισµύ δεν εκτελύνται σύµφωνα µε τις δηγίες, υπάρει κίνδυνς να πρκληθεί πυρκαγιά.

Η συσκευή αυτή είναι αρακτηρισµένη σύµφωνα µε την Ευρωπαϊκή δηγία 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).  ρήστης µε τ να διαθέτει τ πρϊν αυτ ως απρριµµα µε τν ενδεδειγµέν τρπ συµάλει στην απφυγή αρνητικών συνεπειών για τ περιάλλν και την υγεία.

Τ σύµλ στ πρϊν ή στην τεκµηρίωση πυ τ συνδεύει δείνει τι τ πρϊν αυτ δεν πρέπει να αντιµετωπίεται ως απρριµµα ικιακ αλλά πρέπει να παραδίν εται σε κατάλ ληλα σηµεία συλλ γής για την ανακύκλωση ηλεκτρικών και ηλεκτρνικών συσκευών. ∆ιαθέστε τ ως απρριµµα τηρώντας τυς κατά τπυς καννισµύς για τη διάθεση των απρριµµάτων. Για περαιτέρω πληρφρίες για τη µετα είριση, την ανάκτηση και την ανακύκλωσ η τυ πρϊντς αυτύ, επικινωνήστε µε τ αρµδι τπικ γραφεί, την υπηρεσία συλλγής ικιακών απ ρρ ιµµ ά τω ν ή τ κατ ά στη µα απ  τ π ί αγράσατε τ πρϊν αυτ.

∆ΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

ι διαδικασίες τπθέτησης και ηλεκτρικής σύνδεσης πρέπει να γίννται απ ειδικευµέν πρσωπικ.

• Ηλεκτρική σύνδεση

Η συσκευή ανήκει στ τύπ ΙΙ, πυ σηµαίνει πως κανένα καλώδι δεν πρέπει να συνεθεί µε την γείωση. Η σύνδεση στ δίκτυ θα πρέπει να γίνει ως εής: ΚΑΦΕ: γραµµή L ΜΠΛΕ: N υδέτερη γραµµή Αν δεν υπάρει ήδη ένα φις µντάρετε στ καλώδι ένα φις πρσαρµσµέν στ ηλεκτρικ φρτί πυ αναφέρεται στην αρακτηριστική ετικέτα. Αν υπάρει ήδη, ττε  απρρφητήρας θα πρέπει να

µνταριστεί, έτσι ώστε τ φις να είναι σε πρσιτ για τη ρήση σηµεί. Σε περίπτωση άµεσης σύνδεσης µε τ ηλεκτρικ δίκτυ είναι αναγκαί να παρεµληθεί µεταύ της συσκευής και τυ ηλεκτρικύ δικτύυ ένας πλυπλικς διακπτης µε ελάιστ άνιγµα µεταύ των επαφών 3mm πρσαρµσµέν στ ηλεκτρικ φρτί και να συµφωνεί µε τα ισύντα πρτυπα.

• Η ελάιστη απσταση απ την επιφάνεια στήριης των συσκευών µαγειρέµατς στις εστί ες και τ αµηλτερ τµήµα τυ απρρφητήρα της κυίνας πρέπ ει να εί να ι ίση µε τυ λά ισ τν 65 εκ. Σε περίπτωση πυ ρησιµπιηθεί σωλήνας σύνδεσης τ πί απτελείται απ δύ ή περισστερα κµµάτια, θα πρέπει τ πάνω µέρς να περαστεί πάνω απ τ κάτω µέρς. Σε καµία περίπτωση δεν πέπει  σωλήνας απρρφησης να συνδεθεί µε σωλήνα,  πίς ρησιµπιείτε για εκκένωση καπνύ συσκευών πυ τρφδτύνται απ ενέργεια ι ηλεκτρική. Πριν πρωρήσετε στις διεργασίες συναρµλγησης, για ευκλτερ ειρισµ της συσκευής απσυνδέστε τ φίλτρ/-α συγκράτησης λιπαρών (Εικ.6). Στην περίπτωση συναρµλγησης της συσκευής στην έκδ ση για απρρ φηση τπ θετήστε την πή εαγωγής αέρα.

• Συνιστάτα ι η ρήση ενς σωλήνα εκκένω σης αέρα µε διάµετρ 150. Η ρήση πρσαρµστικύ θα µπρύσε να ελαττώσει τις επιδσεις τυ πρϊντς και να αυήσει τη θρυτητα

• ΣΤΕΡΕΩΣΗ ΣΕ ΤΙ

Ανίτε τις πές A τηρώντας τις υπδεικνυµενες απστάσεις (Εικ.2). Στερεώστε τη συσκευή στν τί και ευθυγραµµίστε τη σε ριντια θέση µε τα ράφια. Για τις διάφρες συναρµλγήσεις ρησιµπιήστε ίδες και ύπας διαστλής κατάλληλα για τν τύπ τυ τίυ (π.. µπετ ν αρµέ, γύψ, κλπ). Στην περίπτωση πυ ι ίδες και τα ύπας σας παρένται µε τ πρϊν εαιωθείτε τι είναι κατάλληλα για τν τύπ τυ τίυ στν πί θα στερεωθεί  απρρφητήρας.

• Αν η συσκευή σας έει σεδιαστεί για ρήση σε κατικίες µε κεντρικ σύστηµα απρρφησης κάνετε τις παρακάτω διαδικασίες:

- διακπτης ελέγει τ άνιγµα και τ κλείσιµ µίας αλίδας µέσω ενς θερµηλεκτρικύ µηανισµύ. Θέτντας τν διακπτη στην θέση ON, µετά απ ένα λεπτ, η αλίδα ανίγει κάνντας περιστρφή 90° επιτρέπντας έτσι την απρρφηση τυ αέρα. Θέτντας τν διακπτη στην θέση OFF, µετά απ 100 δευτερλεπτα, η αλίδα κλείνει.

• ΣΤΕΡΕΩΣΗ ΤΩΝ ∆ΙΑΚΣΜΗΤΙΚΩΝ ΤΗΛΕΣΚΠΙΚΩΝ ΡΑΚΡ

Πρετι µάσ τε την ηλεκτρική τρφ δσία εντς τυ γκυ τυ διακσµητικύ ρακρ. Αν η συσκευή σας εγκατασταθεί σε έκδση απρρφησης ή σε έκδση µε εωτερικ µτέρ, πρετιµάστε την πή εκκένωσης αέρα. Ρυθµίστε τ πλάτς τυ επάνω ραίνα στήριης (Εικ.3). Ακλύθως στερεώστε τν στην ρφή έτσι πυ να είναι σε ευθεία µε τν απρρφητήρα σας µε τις ίδες A (Εικ.3) και

- 12 -

τηρώ ντ ας την απσ τα ση απ την  ρ φή πυ υπδ εικνύεται στην Εικ.2 . Συνδέστ ε, µέσω ενς σωλήνα ένα συνδετικ σωλήνα, τη φλάντα C στην πή εκκένωσης αέρα (Εικ.4).Εισ άγε τε τ επάνω ρακρ στ εσωτερικ τυ κάτω ρακρ και να ακυµπά επάνω στ πλαίσι .Tραήτε τ επάνω ρακρ µέρι τη ράδ και στερεώστε τ µε τις ίδες B (Εικ.3). Για να µετατρέψετε τν απρρφητήρα απ έκδση απρρφησης σε έκδση διήθησης, ητήστε απ τν µεταπωλητή σας τα φίλτρα ενεργύ άνθρακα και ακλυθήστε τις δηγίες συναρµλγησης.

• ΕΚ∆ΣΗ ∆ΙΗΘΗΣΗΣ

Εγκαταστήστε τν απρρφητήρα και τα δύ ρακρ πως υπδεικνύεται στην παράγραφ πυ αφρά στη συναρµλγηση τυ απρρφητήρα στην έκδση απρρφησης. Για τη συναρµλγηση τυ ρακρ διήθησης ανατρέτε στις δηγίες πυ περιένται στ κιτ. Αν τ κιτ δεν σας παρέεται, παραγγείλετέ τ στν µεταπωλητή σας ως αεσυάρ.Τα φίλτρα θα πρέπει να εφαρµνται στην µάδα απρρφησης πυ ρίσκεται στ εσωτερικ τυ απρρφητήρα τπθετώντας τα στ κέντρ τυ απρρφητήρα και περιστρέφντάς τα κατά 90 µίρες έως τ κλίκ τυ σταµατήµατς (Εικ.7).

ΡΗΣΗ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

• Συνιστάται να θέτετε σε λειτυργία τη συσκευή πριν πρωρήσετε στ µαγείρεµα κάπιυ τρφίµυ. Συστήνεται να αφήνετε τη συσκευή να λειτυργεί για 15 λεπτά αφύ τελειώσετε τ µαγείρεµα των τρφίµων, για πλήρη εκκένωση τυ µλυσµένυ αέρα. Η καλή λειτυργία τυ απρρφητήρα εαρτάται απ τη σωστή και συνεή συντήρηση. Ιδιαίτερη πρσή πρέπει να δθεί στ φίλτρ συγκράτησης λίπυς και στ φίλτρ ενεργύ άνθρακα.

• Τ φίλτρ συγκράτησης λίπυς έει ως σκπ τη συγκράτηση των λιπαρών σωµατιδίων πυ αιωρύνται στν αέρα, συνεπώς υπκειται σε έµφραη σε ρνικά διαστήµατα πυ πικίλυν ανάλγα µε τη ρήση της συσκευής.

- Για την πρληψη τυ κινδύνυ ενδεµενων πυρκαγιών, τ πλύ κάθε 2 µήνες θα πρέπει να πλένετε τα φίλτρα συγκράτησης λίπυς, για τα πία µπρείτε να ρησιµπιήσετε και τ πλυντήρι πιάτων.

- Μετά απ µερικά πλυσίµατα µπρεί να διαπιστώσετε αλλιώσεις στ ρώµα. Τ γεγνς αυτ δεν συνεπάγεται δικαίωµα διαµαρτυρίας για την ενδεµενη αντικατάστασή τυς. Σε περίπτωση πυ δεν τηρηθύν ι δηγίες αντικατάστασης και πλυσίµατς µπρεί να υπάρει κίνδυνς πυρκαγιάς των φίλτρων συγκράτησης λίπυς.

• Τα φίλτρα ενεργύ άνθρακα ρησιµεύυν για να καθαρίυν τν αέρα πυ διετεύεται στ περιάλλν. Τα φίλτρα δεν πλέννται κι ύτε αναγεννιύνται και πρέπει να αντικαθίστανται κάθε τέσσερις µήνες τ πλύ.  κρεσµς τυ ενεργύ άνθρακα εαρτάται απ τη ρήση, περισστερ ή λιγτερ παρατεταµένη, της συσκευής, απ τν τύπ της κυίνας και απ τη συντητα καθαρισµύ τυ φίλτρυ συγκράτησης λίπυς.

• Να καθαρίετε συνά τν απρρφητήρα, εσωτερικά και εωτερικά, ρησιµπιώντας ένα ρεγµέν

πανί µε µετυσιωµέν ινπνευµα ή υγρά υδέτερα απρρυπαντικά µη απυστικά.

• Η εγκατάσταση φωτισµύ σεδιάστηκε για να ρησιµπιείται κατά τ µαγείρεµα και ι για γενικ παρατεταµέν φωτισµ τυ ώρυ. Η παρατεταµένη ρήση τυ φωτισµύ µειώνει σηµαντικά τη µέση διάρκεια των λυνιών.

• Αντικατάσταση των λυνιών αλγνυ (Εικ.8).

Για την αντικατάσταση των λυνιών αλγνυ Β γάλτε τ γυαλάκι C κάνντ ας αντί στ αση στις σετικές εσές. Αντικαταστήστε µε λυνίες ίδιυ τύπυ.

Πρσή: µην αγγίετε τη λυνία µε γυµνά έρια.

Εντλες: (Εικ.5) Μηανικι A = πληκτρ ΦΩΤΙΣΜΥ B = πληκτρ ΦΦ ΤΑΥΤΗΤΑ C = πληκτρ ΠΡΩΤΗ ΤΑΥΤΗΤΑ D = πληκτρ ∆ΕΥΤΕΡΗ ΤΑΥΤΗΤΑ E = πληκτρ ΤΡΙΤΗ ΤΑΥΤΗΤΑ

∆ΕΝ ΑΝΑΛΑΜΒΑ ΝΥΜΕ ΕΥΘΥΝΕ Σ ΓΙΑ ΤΥΩΝ ΗΜΙΕΣ ΠΥ ΠΡΚΑΛΥΝΤΑΙ ΑΠ ΤΗΝ ΜΗ ΤΗΡΗΣΗ ΤΩΝ ΣΥΜΒΥΛΩΝ ΠΥ ΠΡΑΝΑΦΕΡΘΗΚΑΝ.

MAGYAR

ĮLTALĮNOS TUDNIVALÓK

Kérjük, gyelmesen olvassa el útmutatónkat, mert fontos tudnivalókat tartalmaz a készülék felszerelésére, hasznįlatįra és karbantartįsįra vonatkozóan. Őrizze meg, mert a későbbiekben is szüksége lehet rį. A berendezést úgy tervezték, hogy elszívįssal (a levegőnek a szabadba történő kivezetésével – 1B įbra), szűrővel (a levegő visszavezetésével – 1A įbra).

BIZTONSĮGI FIGYELMEZTETÉSEK

1. Figyeljünk arra, hogyha nem villannyal működő és ugyan-

annak a helyiségnek a légterét hasznįló elszívó, kįlyha vagy tűzhely működik egyszerre, akkor az elszívó esetleg kivonja a kįlyha vagy a tűzhely égéséhez szükséges levegőt. A helyiség negatív nyomįsa 4 PA-nįl nem lehet nagyobb (4x10-5bar). A biztonsįgos működés érdekében gondoskodjunk a helyiség megfelelő levegőellįtįsįról. A szennyezett levegő külső térbe való elvezetésekor tartsuk be az ide vonatkozó előírįsokat.

Mielőtt bekötné a modellt az elektromos hįlózatba:

- Ellenőrizze a (a készülék belsejében talįlható) műszaki adatokat tartalmazó tįblįt, és győződjön meg arról, hogy az elektromos hįlózat feszültsége és teljesítménye megfelel-e a feltüntetett adatoknak, valamint, hogy a csatlakozó megfelelő-e. Amennyiben kételyei merülnek fel, forduljon szakképzett villanyszerelőhöz.

- Ha a tįpkįbel megsérült, ki kell cserélni egy mįsik kįbelre, vagy a gyįrtónįl vagy annak szervizközpontjįban beszerezhető speciįlis egységre.

- 3A-s biztosítékkal ellįtott csatlakozódugóval kösse be a hįlózatba az egységet, vagy csatlakoztassa 3A-s biztosítékkal védett kétfįzisú kįbel két eréhez.

- 13 -

2. Figyelem! Bizonyos esetekben az elektromos készülékek veszélyt jelenthetnek. A) Az elszívó működése közben ne ellenőrizze a szűrők įllapotįt. B) A készülék vilįgítįsįnak hosszan tartó hasznįlata közben vagy közvetlenül azt követően ne érjen az izzókhoz vagy a mellettük lévő felületekhez. C) Az elszívó alatt tilos nyílt lįngon sütni. D) Ne hasznį ljon nyílt lįng ot, mert az tönkre teheti a szűrőket és tüzet okozhat. E) Tartsa folyamatosan szem előtt a sütést, nehogy a forró olaj meggyulladjon. F) A karbantartįsi műveletek előtt húzza ki a konnektort a dugóból. G) A készülék nem gyereke k v agy felüg yelet nél kül hagyott , m űködte tésre alk almatl an személ yek įltal i hasznįlatra lett tervezve. H) Vigyįzzon a gyerekekre, hogy nehogy jįtsszan ak a készülékkel. I) Amennyiben az elszívót gįzzal vagy mįs éghető anyaggal működő készül ékkel együt t ha sznįlja , a hely iségnek megfelelő szellőzéssel kell rendelkeznie. L) Am en nyi ben a t is ztí tį si mű vel et eke t n em az utasítįsoknak megfelelően végzi el, fennįll a ve szélye annak, hogy a készülék kigyullad.

A készülék megfelel az elektromos és elektronikus berendezések hulladékairól ( WEEE) szóló 2002/96/EK európai uniós irįnyelvnek. Gondoskodjon a termék megfelelő kezeléséről, annak működé sből történő kivo nįsa utįn , a fe lhaszn įló hozzįjįrul a környezetre és az egészségre való kįros hatįsok megelőzéséhez.

A terméken vagy a mellékelt dokumentįción feltüntetett jelölés azt jelzi, hogy a termék nem kezelhető hįztartįsi hulladékként, hanem a megfelelő begyűjtő įllomįsra kell vinni az elektromos és elektronikus berendezések újrahasznosítįsa érdekében. Készülékétől a hulladékkezelésre vonatkozó helyi előírįsoknak megfelelően vįljon meg. A termékkel kezelésével, összegyűjtésével és újrahasznosítįsįval kapcsolatos tovįbbi informįciókért forduljon a megfelelő helyi irodįhoz, a hįztartįsi hulladékokat begyűjtő szolgįlathoz, vagy ahhoz az üzlethez, ahol a készüléket megvįsįrolta.

FELSZERELÉSI UTASÍTĮSOK

A beszerelést és az elektromos bekötést csak szakemberek végezhetik el.

• Elektromos bekötés

A termék kéteres kábellel készült, vigyázzunk, hogy az egyik huzalt se kössük a földvezetékbe. A hálózatra való bekötésnél vegyük gyelembe a huzalok színét: BARNA = L fázis KÉK = N nullafázis Amennyiben a terméken nincs csatlakozó, szereljünk rá egy, a feltüntetett műszaki adatoknak megfelelő szabályos villásdugót. Amennyiben a terméken van csatlakozó, akkor az elszívót úgy kell felszerelni, hogy a csatlakozó elérhető helyen legyen. Ha a készüléket közvetlenül kötjük a hálózatra, akkor iktassunk be a készülék és a hálózat közé egy legalább 3 mm-es, az áramerősségnek és az érvényes normáknak megfelelő kapcsolót.

• A főzőlap főzéshez hasznįlt edényeket tartó felülete és a konyhai elszívó alsó része között minimum 65 cm tįvolsįgnak kell lennie. Ha két vagy több elvezető csövet kell összeszerelnünk, akkor az alsó csövet illesszük a felső belsejébe. Az elszívó csövét ne vezessük olyan kéménybe, amelyben meleg levegő įramlik, vagy amely nem villannyal működő berende zés égéstermékét vezeti el. A szerelés meg könnyíté séhez az összes zerelés megke zdése el őtt tįvolítsuk el a zsírszűrőt/zsírszűrőket (6 įbra). Amennyiben a készüléket konyhai szagelszívóként szereli fel, gondoskodjon kéménynyílįsról.

• Ajįnlatos 150 mm įtmérőjű levegőelvezető csövet hasznįlni.

Az įtmérőcsökkentés csökkenti a termék teljesítményét, és növeli a zajossįgįt.

• Fali rögzítés

A megjelölt magassįgok betartįsįval készítsük el az A furatokat (2. įbra). Rögzítsük a berendezést a falra, az akasztókkal įllítsuk vízszintbe. A beszabįlyozįst követően rögzítsük véglegesen a kürtőt a 2 A jelű csavarral (4. įbra). A felszerel éshez a fal fajtįjįnak (pl. vasbeton , g ipszkart on, stb.) meg felelő csavarokat és szélesedő tipliket hasznįljunk. Amennyiben a kürtővel együtt leszįllítįsra kerülnek a csavarok és a tiplik is, ellenőrizzük, hogy azok megfelelnek-e a faltípusnak, ahova a kürtőt rögzíteni kell.

• Amen nyiben az Önök készü lékét úgy ter vezték, hogy központi elszívó rendszerrel rendelkező otthonokban lehessen hasznįlni, a következő műveleteket kell elvégezni:

- A kapcsoló egy termo-elektromos berendezésen keresztül egy szelep nyitįsįt és zįrįsįt vezérli. Amennyiben a kapcsolót BE (ON) įllįsba kapcsolja, egy perc elteltével a szelep 90°-kal elfordulva kinyílik, ezzel lehetővé teszi az elhasznįlt levegő elszívįsįt. Amennyiben a kapcsolót KI (OFF) įllįsba kapcsolja, 100 mįsodperc elteltével a szelep bezįródik.

• A teleszkopikus díszítőelemek rögzítése

A díszítő elem įltal takart térben alakítsuk ki a tįpfeszültség bekötését. Amennyiben a berendezést elszívóval, vagy külső motorral szerelik, gondoskodni kell a levegő elvezetéshez szükséges nyílįsról. Įllítsuk be a felső elemet alįtįmasztó bilincs szélességét (3.įbra). Az A csavarokkal (3.įbra) a mennyezettől való tįvolsįg (lįsd 2. įbra) tartįsįval rögzítsük a mennyezetre úgy, hogy a kürtő tengelyében legyen. Csatlakozó cső segítségével kössük be a légelvezető nyílįs C per emét (4.įbra). A felső csatlakozó elemet illesszük bele az alsóba és helyezze a szekrény fölé. Rögzítsük az alsó csatlakozó elemet a kürtőhöz, a felső csatlakozó elemet húzzuk ki a bilincsig, majd a B csavarokkal rögzítsük (3.įbra). Az elszívóval szerelt kürtő szűrősre való įtalakítįsįhoz a viszonteladótól meg kell rendelni az aktív szenes szűrőket, és a szerelési útmutató szerint be kell azokat szerelni.

• Szűrős vįltozat

Az elszívóval szerelt kürtő szerelési utasítįsait tartalmazó fejezetben megadott módon szereljük fel a kürtőt és a két csatlakozó elemet. A szűrő beszerelését a készlettel együtt įtadott utasítįsok szerint végezzük. Amennyiben a készletet nem szįllítottįk le a berend ezéssel együtt , tart ozékkén t rendeljék meg a viszonteladótól. A szűrő felszereléséhez a szagelszívó belsejében levő elszívó blokkra helyezze a szűrőt középre és fordítsa el 90°-kal, amíg nem kattan (7. įbra)

- 14 -

HASZNĮLAT ÉS KARBANTARTĮS

SIKKERHETS INFORMASJON

• Mielőtt bįrmilyen étel főzésébe belekezdene, tanįcsos

bekapcsolni a készüléket. A szennyezett levegő teljes kiszellőztetése érdekében a főzés végét követően ajįnlatos még 15 percig bekapcsolva hagyni az elszívót. Az elszívó tökéletes működtetése megfelelő és folyamatos karbantartįst igényel. Különös gyelmet kell fordítani a zsír- és az aktív szénszűrőre.

• A zsírszűrő megköti a levegőben lévő zsírszemcséket, melyek a hasznįlattól függően idővel eltömítik a készüléket.

- A készülék esetleges kigyulladįsįnak elkerülése érdekében legfeljebb 2 havonta le kell mosni a zsírszűrőket – akįr mosogatógépben is.

- A panelek színe többszöri mosįs utįn megvįltozhat. Ez nem jogosít fel a termék esetleges visszacserélésére. A szűrőcserére és -tisztítįsra vonatkozó utasítįsok be nem tartįsa akįr a zsírszűrő kigyulladįsįt is eredményezheti.

• Az aktív szénszűrők arra szolgįlnak, hogy a környezetbe visszaforgatott levegőt megtisztítsįk. A szűrők nem moshatók és nem regenerįlhatók, és legalįbb négyhavonta ki kell cserélni őket. Az aktív szén telítődése a készülék hasznįlatįnak gyakorisįgįtól, az ételek fajtįjįtól és a zsírszűrő tisztítįsįnak gyakorisįgįtól függ.

• Denaturįlt szesszel vagy nem súroló hatįsú folyékony mosószerrel įtitatott vizes ruhįval tisztítsa meg gyakran az elszívó külsejét és belsejét.

• A vilįgítóberendezést főzés közbeni hasznįlatra tervezték,

és nem a konyha įltalįnos, huzamos idejű megvilįgítįsįra. A huzamos idejű hasznįlat lényegesen lecsökkenti az égők įtlag élettartamįt.

• A halogénizzók cseréje (8.įbra).

A B halogénizzók cseréjéhez a megfelelő réseken keresztül megemelve vegye le a C üvegburįt. Cserélje ki az izzókat azonos típusúakra! Figyelem! Ne fogja meg a lįmpįt csupasz kézzel!

• Vezérlés: (5.įbra) Mechanikus A = VILĮGÍTĮS B = OFF C = ELSŐ SEBESSÉG D = MĮSODIK SEBESSÉG E = HARMADIK SEBESSÉG

A HASZNĮLATI UTASÍTĮS BE NEM TARTĮSĮBÓL EREDŐ KĮ RO KÉR T S EM MIN EM Ű F ELE LŐS SÉ GET NE M VĮLLALUNK.

NORSK

GENERELT

Les denne bruksanvisningen nųye. Her gis viktig informasjon angående sikker installering, bruk og vedlikehold av apparatet. Ta vare på bruksanvisningen for fremtidige behov. Apparatet er laget for å kunne brukes i avtrek ksversjo n (suge ut luft utenifra - Fig.1B), lterversjon (resirkulere luft innvendig - Fig.1A).

1. Vęr forsiktig dersom en vifte med utvendig avlųp benyttes i samme rom som en brenner eller en ovn som ikke går på elektrisk strųm, da viften trekker ut luften brennern eller ovnen trenger til forbrenningen. Det negative trykket i rommet må ikke overstige 4 Pa (4x10-5 bar). For sikker bruk må man derfor sųrge for tilstrekkelig ventilasjon av lokalet. Avtrekket skal utfųres i henhold til gjeldende forskrifter.

Fųr modellen kobles til det elektriske systemet:

- Kontroller typeskiltet (benner seg inni apparatet) for å kontrollere at spenning og styrke er i samsvar med strųmnettet og at forbindelseskontakten er egnet. Er du i tvil ta kontakt med en kvalisert elektriker.

- Dersom strųmledningen er ųdelagt, må denne byttes ut med en kabel eller en spesialenhet som kan skaes hos produsenten eller serviceavdelingen til produsenten.

- Koble anordningen til strųmtilfųrselen ved hjelp av et stųpsel med sikring 3A eller til de to ledningene til bifasen beskyttet av en sikring 3A.

2. Advarsel! I noen situasjoner kan elektriske apparater utgjųre en fare. A) Ikke kontrollere filtrenes tilstand mens avtrekket er i bruk. B) Ikke berųre lyspęrene eller de nęrliggende områdene under eller rett etter lengre bruk av belysningsanlegget. C) Det er for budt å s teke ma t med fl amme r under avtrekket. D) Unngå åpen ild, siden den skader fil trene og kan medfųre brann. E) Hold frityrsteking av mat konstant under kontroll, for å unngå at oljen tar fyr. F) Trek k ut stųpselet fra s tikkontakten fųr du foretar vedlikeholdsarbeid. G) Apparatet er ikke ment til brukes av barn eller ikke selvstendige personer uten overvåking. H) Overvåk barna for å vęre sikre på at de ikke leker med ovnen. I) Når avtrekket benyttes samtidig med apparater som brenner gass eller andre brennstoffer, må rommet vęre passende utluftet. L) Hvis rengjųringsinngrepene ikke utfųres i samsvar med anvisningene, er det fare for at det kan oppstå en brann.

Dette apparatet er merket i samsvar med det europeiske dirket ivet EC/9 6/2002, “Waste Elec trical and Electronic Eq uip men t” (W EEE ). Ved å for sik re se g om a t dett e produktet blir avsatt på korrekt måte vil brukeren bidra til å hindre potensielt negative effekter for miljųog helse.

Symbolet på prod ukt et, e ller i den medfų lgend e dok umentasj onen viser til at dette produkt et ikke må behandles som husholdningsavfall, men må leveres inn til spesialinnsamling for elektriske og elektroniske produkter for resir kulerin g. Man må kvitte seg med apparatet slik lokale regler for avsetting og resirkulering tilsier. For nęrmere informasjon om behandling, gjenvinning og resirkulering av dette produktet må man kontakte det lokale avfallsselskap, offentlig konto r med ansv ar for sųppeli nnsamli ng eller butikken der produktet ble kjųpt.

- 15 -

INSTALLASJONSVEILEDNING

Montering og elektriske koblinger må utfųres av kvali-

sert personale.

• Elektrisk tilkobling

Apparatet er fremstilt i klasse II, ingen leder skal derfor kobles til jord. Tilkobling til strømnettet utføres på følgende måte: BRUN = L strømførende BLÅ = N nulleder Hvis strømledningen er uten plugg, monteres en plugg av forskriftsmessig type, som svarer til strømstyrken som er oppgitt på typeskiltet. Dersom den er utstyrt med plugg, må ventilatoren monteres slik at pluggen er tilgjengelig. Ved direkte tilkobling til strømnettet, må det monteres en erpolet bryter med en kontaktåpning på minst 3 mm mellom apparatet og strømnettet. Bryteren skal være tilpasset strømstyrken og i overensstemmelse med gjeldende normer.

• Avstanden fra stųtteoveraten hvor kokekarene står på kokeoveraten og laveste punkt på kjųkkenhetten må vęre minst 65 cm. Dersom det benyttes en avtrekkskanal bestående av to eller ere deler, skal den ųvre delen tres utenpå den nedre. Koble ikke ventilatoravtrekket til et rųr der det passerer varmluft eller rųyk fra apparater som ikke går på strųm. Ta ut det/ de fetthemmende lteret/ltrene (Fig.6) fųr du begynner med monteringen. Dette gjųr det lettere å manųvrere apparatet. I anledning montering av apparatet i avtrekksversjon, forbered på forhånd hullet for luftevakuering.

• Det anbefales at man bruker et lufttųmmerųr med diameter

150. Bruk av et reduksjonsrųr kan forringe produktets ytelser og ųke stųyen.

• Festing til vegg

Borr hullene A i den stųrrelsen som er indikert (Fig.2). Fest apparatet på veggen horisontalt i hųyde med overskapene. Når det er riktig regulert, fest kappen godt ved hjelp av de 2 skruene A (Fig.4). Ta i bruk skruer og plugger som passer til veggen hvor apparatet skal monteres (f.eks. betong, gipsplater, etc). Om skruer og plugger fųlger med produktet, forsikre deg om at de passer til veggen hvor kappen skal monteres.

• Dersom ditt apparat er prosjektert for bruk i hus utstyrt med sentralstųvsuger gjųr som fųlgende: Bryteren styrer åpning og lukking av en ventil ved hjelp av en termoelektrisk anordning. Ved å sette bryteren på ON, åpnes ventilen etter ett minutt ved å snu seg 90° og tillater på denne måten oppsuging av den dårlige luften. Ved å sette bryteren på OFF, vil ventilen lukke seg etter 100 sekunder.

• Festing av de dekorative teleskopiske rųrene

Ordne det slik at de elektriske ledningene går innvendig i det dekorative rųret. Om apparatet ditt skal installeres i avtrekksversjon eller i versjon med ekstern motor, lag i stand hullet for utsuging av luft. Reguler bredden på det ųverste rųrets stųttearm (Fig.3). Fest den deretter med skruene A (Fig.3) til taket slik at den er i akse med kappen. Pass på at den gitte avstanden fra taket, i Fig.2, blir overholdt . Kople kraven C til hullet for utsuging av luft ved hjelp av et rųr (Fig.4). Fųr det ųverste rųret inn i det nederste rųret og stųtte over karosseriet. Trekk ut det ųverste rųret helt til stųttearmen, og fest det med skruene B (Fig.3). For å sk ifte fr a avtrekk sver sjon ti l filt erv ersj on, spų r

for handleren din e tter f iltr e i akti vt karbon o g fųlg e monteringsanvisningene.

• Filterversjon

Installer kappen og de to rųrene slik som vist i paragrafen for montering av avtrekkskappen. Når du skal montere lterrųret, fųlg anvisningene som du nner i settet. Om settet ikke fųlger med, kan du bestille det hos din forhandler som tilleggssutstyr. Filtrene må festes til inhaleringsgruppen som benner seg inni viften. De sentraliseres til denne og dreies 90 grader inntil utlųsning av stansmekanismen (Fig. 7).

BRUK OG VEDLIKEHOLD

• Vi anbefaler at kjųkkenvif ten slås på fųr du tilbereder mat. Vi anbefaler også at apparatet får stå på i 15 minutter etter at maten er ferdig, slik at all forurenset luft elimineres. Den eektive ytelsen til kjųkkenviften avhenger av stadig vedlikehold; antifettlteret og det aktive karbonlteret krever begge ekstra vedlikehold.

• Antifettlteret brukes til å samle opp alle fettpartikler som nnes i lufta, og dermed er det utsatt for metning (tiden det tar for at lteret blir fullt avhenger av måten apparatet brukes på).

- For å forhindre potensiell brannfare skal antifettltrene vaskes minst hver 2. måned (det er mulig å bruke oppvaskmaskinen til dette).

- Etter noen få vask, kan det hende at fargen på ltrene endres. Dette betyr ikke at de må skiftes ut. Hvis utskiftnings- og vaskeinstruksjonene ikke fųlges, kan antifettltrene utgjųre en brannfare.

• De aktive karbonltrene brukes til å rense luften, som deretter slippes ut tilbake til rommet igjen. Filtrene kan ikke vaskes og er ikke gjenbrukbare, slik at de må erstattes minst hver erde måned. Metningsniv ået ti l det aktive ku llfi lteret av heng er av brukshyppigheten til apparatet, typen matlaging som utfųres og hvor regelmessig antifettltrene rengjųres.

• Rengjųr kjųkkenviften ofte, både på innsiden og utsiden, ved bruk av en klut som er fuktet i denaturalisert alkohol eller nųytralt ytende vaskemiddel uten skureeekt.

• Belysningsanlegget er prosjektert for bruk under matlaging og ikke for lengre opplysing av rommet. Forlenget bruk av belysningen minsker varigheten av lyspęrene betraktelig.

• Utskifting av halogene lyspęrer (Fig.8).

For å skifte ut de halogene lyspęrene B ta av glasset C ved å trykke på hakkene. Skifte ut med lyspęrer av samme type. Advarsel: Ikke ta på lyspęrene med bare hender.

• Kontroller: (g.5) mekaniske benyttes fųlgende symbo- ler:

A = tast for BELYSNING B = tast for OFF (AV) C = tast for FŲRSTE HASTIGHET D = tast for ANNEN HASTIGHET E = tast for TREDJE HASTIGHET

PRODUSENTEN FRASKRIVER SEG ETHVERT ANSVAR FOR SKADER SOM SKYLDES AT OVENNEVNTE RETNINGSLINJER IKKE ER BLITT FULGT.

- 16 -

POLSKI

INFORMACJE OGÓLNE

Należy zapoznać się d okła dnie z niniejszy m tekstem , zawierającym wskazówki, dotyczące bezpieczeństwa przy instalacji, eksploatacji i konserwacji okapu kuchennego. Należy zachować niniejsze instrukcje także dla późniejszych KOnsultacji. Urządzenie zostało zaprojektowane w wersji zasysającej (odprowadzanie powietrza na zewnątrz – Ryc.1B), ltrującej (recyrkulacja powietrza wewnątrz – Ryc.1A).

UWAGI O BEZPIECZEŃSTWIE

1. Nie należy używać jednocześnie okapu kuchennego

i p ale nis ka l ub k omink a za leż nyc h od po wie trz a w pomieszczeniu i niezasilanych energią elektryczną, ponieważ okap zużywa powietrze potrzebne do ich spalania. Ciśnienie ujemne w p omieszczeniu nie powinno przekraczać 4 Pa

–5

(4x10

bar). Należy więc zadbać o prawidłową wentylację w pomieszczeniu, konieczną dla bezpiecznego funkcjonowania urządzenia. Przy odprowadzaniu dymu na zewnątrz, należy przestrzegać norm obowiązujących w waszym kraju.

Przed podłączeniem modelu do sieci elektrycznej:

- skontrolować tabliczkę znamionową (znajdującą się wewnątrz urządzenia) aby upewnić się, że napięcie i moc są odpowiednie dla danej sieci i , że gniazdo wtykowe połączenia jest odpowiednie. W prz ypadku wątpliwości zwrócić się do wykwalikowanego elektryka.

- Jeśli przewód zasilana jest uszkodzony powinien zostać wymieniony na przewód lub specjalny zespół dostępny u producenta lub u jego obsługi technicznej.

- Podłączyć urządzenie do gniazda zasilającego poprzez wtyczkę z bezpiecznikiem topikowym 3A lub dwupolowym przewodem z bezpiecznikiem topikowym 3A.

2. Advarsel! I noen situasjoner kan elektriske apparater utgjųre en fare. A) Ikke kontrollere filtrenes tilstand mens avtrekket er i bruk B) Ikke berųre lyspęrene eller de nęrliggende områdene under eller rett etter lengre bruk av belysningsanlegget C) Det er for budt å s teke ma t med fl amme r under avtrekket D) Unngå åpen ild, siden den skader fil trene og kan medfųre brann E) Hold frityrsteking av mat konstant under kontroll, for å unngå at oljen tar fyr F) Trek k ut stųpselet fra s tikkontakten fųr du foretar vedlikeholdsarbeid G) Apparatet er ikke ment til brukes av barn eller ikke selvstendige personer uten overvåking H) Overvåk barna for å vęre sikre på at de ikke leker med ovnen I) Når avtrekket benyttes samtidig med apparater som brenner gass eller andre brennstoffer, må rommet vęre passende utluftet L) Hvis rengjųringsinngrepene ikke utfųres i samsvar med anvisningene, er det fare for at det kan oppstå en brann.

Niniejsze urządzenie oznaczone jest zgodnie z dyrektywa euro pejska 2002/96/E C, Waste Electr ical and Elec tronic Eq ui pmen t (WE EE ). U pe wni ws zy si ę, ż e n in iej sz y prod ukt zo stani e zut yliz owan y we wł aści wy sp osób, użytkownik przyczynia się do ochrony przed potencjalnymi konsekwencjami negatywnymi dla środowiska i zdrowia.

Symbol podany na produkc ie lub na dokum entacj i towarzyszącej mu wskazuje, że produktu ten nie powinien być traktowany jaki odpad domow y, lecz powi nien być przekazany w stosownym punkcie zbiórki w celu odzyskania urządzeń elektrycznych i elektronicznych. Pozbywać się go zgodnie z miejscowymi normami w zakresie utylizacji odpadów. Dla uzyskania dodatkowych informacji na temat traktowania, odzyskiwania i recyklingu tego produktu, należy skontaktować się z odpowiednim lokalnym biurem, służbą odpadów domowych lub ze sklepem, w którym produkt został zakupiony.

INSTRUKCJE DO INSTALACJI

Czynności montażu i podłączenia elektrycznego powinny być dokonane przez wyspecjalizowany personel.

• Podłączenie elektryczne

Apparatet er fremstilt i klasse II, ingen leder skal derfor kobles til jord. Tilkobling til strømnettet utføres på følgende måte: BRUN = L strømførende BLÅ = N nulleder Hvis strømledningen er uten plugg, monteres en plugg av forskriftsmessig type, som svarer til strømstyrken som er oppgitt på typeskiltet. Dersom den er utstyrt med plugg, må ventilatoren monteres slik at pluggen er tilgjengelig. Ved direkte tilkobling til strømnettet, må det monteres en erpolet bryter med en kontaktåpning på minst 3 mm mel lom app arate t og strømne ttet. Bry teren s kal vær e tilpasset strømstyrken og i overensstemmelse med gjeldende normer.

• Minimalna odległość między płaszczyzną nośną naczyń

urządzenia kuchennego i najniższą częścią okapu kuchennego powinna wynosić przynajmniej 65 cm. Przy zastosowaniu rury łączącej składającej się z dwóch lub kilku części, część górna rury musi znajdować się wewnątrz części dolnej. Nie należy łączyć przewodu wyciągowego okapu z przewodem, w którym krąży gorące powietrze lub z przewodem przeznaczonym do odprowadzania dymu z urząd zeń zasilanych energią inną niż energia elektryczna. Przed przystąpieniem do montażu, należy wyłączyć ltr (Ryc. 6) w celu łatwiejszego manipulowania urządzeniem.

- W p rzy padku monta żu ur ząd zenia w wer sji ss ącej przygotować otwór odprowadzenia powietrza.

• Sugeruje się, aby używać przewodu o średnicy 150 do odprowadzania powietrza. Używanie przewężenia może zmniejszyć osiągi produktu i zwiększyć hałas.

Montaż na ścianie

Wywiercić otwory A uwzględniając podane wielkości (Ryc.2). Umocować urządzenie na ścianie i ustawić w poziomie za pomocą zawieszek. Następ nie przymocować okap za pomocą dwóch śrub A (Ryc.4). W zależności od montażu użyć śrub i kołków odpowiednich dla danego rodzaju muru (np. żelbeton, płyta kartonowo–gipsowa, itp.) W przypadku

- 17 -

gdy śruby i kołki wchodzą w skład zestawu, należy upewnić się, że są one odpowiednie dla rodzaju ściany, na której ma być zamocowany okap.

• Jeżeli Wasze urządzenie zostało zaprojektowane do użytku w mieszkaniach zaopatrzonych w centralne zasysanie powietrza należy dokonać następujących czynności:

- Wyłącznik steruje otwieraniem i zamykaniem zaworu poprzez urządzenie termoelektryczne. Ustawiając wyłącznik w pozycji ON, po upływie jednej minuty, zawór się otworzy obracając się o 90° umożliwiając w ten sposób zasysanie zanieczyszczonego powietrza. Ustawiając wyłącznik w pozycji OFF, po upływie 100 sekund, zawór się zamyka.

Montaż teleskopowych złączek ozdobnych

Przed założeniem złączki ozdobnej zamontować zasilanie elektr yczne. Jeśl i u rządzenie inst alowane jest w wersj i zasysającej lub w wersji z silnikiem zewnętrznym należy najpierw zamontować otwór odprowadzający powietrze. Ustawić szerokość podpory górnej złączki (Ryc.3). Następnie pr zym oco wać podp orę do su fitu z a pomo cą śr ub z uwzględnieniem odległości wskazanej na ryc. 2 w taki sposób, aby była równoległa do okapu A (Ryc.3). Przyłączyć kołnierz C do otworu odprowadzającego powietrze za pomocą rury łączącej (Ryc.4). Umieścić górną złączkę wewnątrz dolnej i znajdować się nad obudową. Naciągnąć górną złączkę aż do skrzynki i zamocować za pomocą śrub B (Ryc.3). Aby przekształcić okap z wersji zasysającej w wersję ltrującą, należy zakupić ltry z węgla aktywnego i postępować według instrukcji montażu.

Wersja ltrująca

Zainstalować okap i dwie złączki według instrukcji montażu okapu w wer sji zas ysającej. Aby zain stalowa ć złączkę filtrującą, należy kierować się instrukc jami zawartymi w podręcznym zestawie narzędzi. Jeśli tego zestawu nie ma w komplecie, należy zamówić go u sprzedawcy jako akcesoria. Filtry powinny być założone na zespół ssący znajdujący się wewnątrz okapu w pozycji centralnej i obracając je o 90 stopni aż do momentu zaskoczenia blokującego(Fig.7).

EKSPLOATACJA I KONSERWACJA

• Vi anbefaler at kjųkkenviften slås på fųr du tilbereder mat. Vi anbefaler også at apparatet får stå på i 15 minutter etter at maten er ferdig, slik at all forurenset luft elimineres. Den eektive ytelsen til kjųkkenviften avhenger av stadig vedlikehold; antifettlteret og det aktive karbonlteret krever begge ekstra vedlikehold.

- For å forhindre potensiell brannfare skal antifettltrene vaskes minst hver 2. måned (det er mulig å bruke oppvaskmaskinen til dette).

avhenger av brukshyppigheten til apparatet, typen matlaging som utfųres og hvor regelmessig antifettltrene rengjųres.

• Rengjųr kjųkkenviften ofte, både på innsiden og utsiden, ved bruk av en klut som er fuktet i denaturalisert alkohol eller nųytralt ytende vaskemiddel uten skureeekt.

• Belysningsanlegget er prosjektert for bruk under matlaging og ikke for lengre opplysing av rommet. Forlenget bruk av belysningen minsker varigheten av lyspęrene betraktelig.

• Wymiana lamp halogenowych (Rys.8).

Aby wymienić lampy halogenowe B ściągnąć szkiełko C wykorzystując do tego odpowiednie otwory. Wymienić lampy na takie same. Uwaga: Nie dotykać lampy gołą ręką.

• Układ sterowania: Stery mechaniczne (Rys.5) znaczenie symboli jest następujące:

A = przycisk OŚWIETLENIE B = przycisk WŁĄCZENIE C = przycisk PIERWSZA PRĘDKOŚĆ D = przycisk DRUGA PRĘDKOŚĆ E = przycisk TRZECIA PRĘDKOŚĆ

D O S TA W C A U C H YL A S I Ę O D W S Z E L K I E J OD POWIE DZIAL NOŚ CI ZA EWE NTUA LNE USTE RKI , SP OW OD OWA NE N IE PRZ ES TR ZE GA NI EM W YŻ EJ WYMIENIONYCH WSKAZÓWEK.

ROMANIA

DESCRIERE GENERALĂ

Citiţi cu atenţie instrucţiunile de siguranţă, utilizare şi īntreţinere cuprinse īn acest manual. Păstraţi cu grijă manualul de utilizare; pe viitor vă poate folosi. Acest aparat a fost proiectat īn trei variante: aspirantă (cu evacuarea aerului la exterior, vezi Fig.1B), ltrantă (recirculaţia aerului īn interior, vezi Fig.1A).

INSTRUCŢIUNI DE SIGURANŢĂ

1. Dacă dispuneţi de o centrală termică sau de o altă sursă de

īncălzire care foloseşte, pentru combustie, aerul din īncăpere, aveţi grijă să nu funcţioneze īmpreună cu hota, deoarece aceasta absoarbe aerul. Presiunea negativă din īncăpere nu trebuie să depăşească 4 pascali (4 x 10-5 bari). Pentru a garanta o funcţionare corectă, asiguraţi-vă că ventilaţia din īncăpere este adecvată. Īn ceea ce priveşte evacuarea aerului īn mediul īnconjurător, respectaţi normele naţionale īn vigoare.

Īnainte de conectarea modelului la reţeaua electrică:

- controlaţi plăcuţa c u inst rucţ iile (pusă īn inter ioru l aparatului) pentru a vă asigura că tensiunea şi energia să e corespunzătoare acelei de la reţea şi priza să e potrivită. Dacă aveţi nelămuriri īntrebaţi pe un electricist calicat.

- Īn cazul īn care cablul este deteriorat, acesta trebuie să e īnlocuit cu un cablu (sau cu un ansamblu) special; pentru aceas ta, apelaţi la fabricant sau la serviciul de asistenţă tehnică.

- Racordaţi hota la reţeaua de alimentare, printr-un ştecăr cu siguranţă fuzibilă de 3A sau la cele două re ale reţelei bifazice protejate de o siguranţă fuzibilă de 3A.

- 18 -

2. ATENŢIE! Īn anumite situaţii, aparatele electrice pot reprezenta un pericol. A)Nu controlaţi starea filtrelor īn timp ce hota este īn funcţiune. B) Nu atingeţi becurile sau zonele apropiate īn timpul sau imediat după folosirea īndelungată a instalaţiei de iluminat. C) Nu frigeţi alimentele direct pe flacără, dacă hota este īn funcţiune. D) Evitaţi flăcările deschise, deoarece deteriorează filtrele și pot provoca incendii. E) Dac ă prăjiţ i ī n ule i, nu vă īndepăr taţi de ara gaz, deoarece uleiul fierbinte poate lua foc F) Deconectaţi ștecherul de la priza de curent īnainte de a efectua īntreţinerea. G) Aparatul nu este destinat folosirii de către copii sau de către persoane incapabile fără supraveghere H) Supravegheaţi copiii, pentru a fi siguri că nu se joacă cu aparatul. Cānd hota este folosită īn același timp cu alte aparate care ard gaze sau alte combustibile, īncăperea trebuie să fie ventilată corespunzător. L) Dacă operaţiunile de curăţare nu sunt efectuate cu

respectarea instrucţiunilor, există riscul producerii unui

incendiu.

Acest aparat este contrasemnat īn conformitate cu Directiva Europeană 2002/96/EC, referitoare la “Waste Electrical and Electronic Equipment (WEEE)”. AsigurĀ ndu-vă că acest produs este scos din uz īn mod corect, dv ca utilizator contribuiţi la prevenirea puternicelor consecinţe negative asupra mediului īnconjurător şi asupra sănătăţii.

Simbolul aplicat pe produs sau pe documentaţia de īnsoţire a acestuia vă arată că aparatul trebuie să e tratat separat de deşeurile casnice; īn acest scop el va trebui să e īncredinţat unui centru de colectare adecvat, destinat reciclării aparatelor electrice şi electronice. Scoaterea din uz a acestor produse este deci supusă normelor locale īn materie de tratare a deşeurilor. Pentru informaţii ulterioare cu privire la tratarea, recuperarea sau reciclarea acestui produs, apelaţi la biroul local competent, la serviciul de colectare a deşeurilor casnice sau la magazinul de unde aţi achiziţionat aparatul.

INSTRUCŢIUNI DE MONTAJ

Toate operaţiile de montaj şi conectare elec trică trebuie

să e efectuate de personal specializat.

• Conexiunea electrică

Hota intră în clasa de construcţie II; de aceea, nu este necesar să o conectaţi la împământare. Conectarea la reţeaua electrică trebuie să respecte următoarele indicaţii: MARO = L fază BLEUMARIN = N neutru Este necesar să dispuneţi de o priză separată, la normă, pentru a putea suporta sarcina indicată pe eticheta cu caracteristici. Dacă aţi prevăzut o astfel de priză, aveţi grijă să e amplasată într-o zonă ușor accesibilă și după montare.Dacă veţi efectua conectarea direct la reţea (dacă nu dispuneţi de o priză separată) este necesar să echipaţi cablul cu un întrerupător multipolar cu deschiderea contactelor de 3 milimetri,

capabil să suporte sarcina electrică indicată, realizat conform normelor în vigoare.

• Distanţa minimă īntre suprafaţa, suportului vaselor de gătit

de pe aragaz şi partea cea mai joasă a hotei de la bucătărie, trebuie să e de cel puţin 65 cm. Dacă veţi folosi un tub de evacuare compus din două segmente, segmentul superior trebuie să e īn exteriorul segmentului inferior. Nu conectaţi tubul de evacuare a aburilor la o conductă de aer cald sau care serveşte şi la evacuarea aburilor care provin de la alte instalaţii de īncălzire, mai ales dacă alimentarea acestora nu este electrică. Īnainte de a īncepe montajul, īndepărtaţi ltrul/ ltrele (vezi Fig. 6), pentru a mĀ nui mai uşor hota.

- Īn caz că aparat ul este monta t īn versi une aspira ntă predispuneţi gaura de evacuare al aerului.

• Se recomandă utilizarea unui tub de evacuare a aerului

cu diametrul de 150. Utilizarea unei reducţii poate diminua performanţele aparatului şi mări nivelul de zgomot.

• Fixarea la perete

Executaţi găurile A respectānd cotele indicate (vezi Fig.2). Fixaţi hota la perete şi aliniaţi-o orizontal cu celelalte corpuri suspendate. Cānd aţi reglat īnălţimea, xaţi hota denitiv, cu ajutorul celor două şuruburi A (vezi Fig.4). Īn funcţie de tipul peretelui (de ex. beton armat, ghipscarton) folosiţi şuruburile sau diblurile cu expansiune adecvate. Dacă hota a fost livrată cu şuruburile sau diblurile respective, controlaţi dacă acestea se potrivesc, īntr-adevăr, cu tipul de perete pe care o veţi monta.

• Dacă aparatul dumneavostră a fost proiectat pentru a  īntrebuinţat īn locuinţe prevăzute cu aspiraţie centralizată efectuaţi următoarele instrucţiuni: Un īntrerupător pentru com anda rea deschider ii sau ī nchiderii a unei su pape cu aju torul u nui dis pozi tiv ter moelect ric. Comu tānd īntrerupătorul īn poziţia de deschidere ON, īnvārtind de 90°, după un minut, supapa se dechide consimţānd astfel aspiraţia aerului alterat din īncăpere. Comutānd īntrerupătorul īn poziţia de īnchidere OFF, după 100 de secunde, supapa se īnchide.

• Montarea coloanei telescopice decorative

Introduceţi cablurile electrice īn interiorul coloanei decorative. Dacă hota dumneavoastră este aspirantă sau dispune de un motor extern, executaţi mai īntāi gaura de evacuare a aburilor. Reglaţi lăţimea bridei de suport din partea superioară a coloanei (Fig.3). Fixaţi coloana pe tavan avānd grijă să e centrată pe aragaz şi brida de suport să e la īnălţimea precizată īn figura 2; folosiţi pentru aceasta şuruburile A (vezi Fig.3). Montaţi apoi tubul de evacuare, de la anşa C la gaura de evacuare aer (vezi Fig.4). Introduceţi segmentul superior al coloanei īn segmentul interior al acesteia i sprijinita deasupra coci. Şi prelungiţi segmentul superior pānă la bridă, xāndu-l şi pe acesta cu şuruburile B (vezi Fig.3). Pentru a schimba hota de la varianta aspirantă la varianta ltrantă, apelaţi la vānzător pentru furnizarea ltrelor de carbon activ; pentru montajul acestora, urmăriţi instrucţiunile.

• Varianta ltrantă

Ins talaţi hota şi cele do uă segme nte de coloană după ind icaţiil e din paragr aful precede nt. Pent ru mont area racordului filtrant citiţi cu atenţie instrucţiunile din setul

- 19 -

de montaj. Dacă nu este prevăzut din dotare, apelaţi la vānzător pentru furnizarea lui ca accesoriu. Filtrurile trebuie sa e puse la grupul de aspiratie care sunt īnauntrul hotei si xati īn mijlocul acesteia cu o rotatie de 90 de grade pāna la declansarea opririi (Fig. 7).

UTILIZARE ŞI ĪNTREŢINERE

• Se recomandă să porniţi hota īnainte de a īncepe coacerea alimentelor. Lăsaţi hota īn funcţiune 15 minute după stingerea aragazului, pentru a elimina complet mirosul de māncare. Funcţionarea corectă a hotei depinde de īntreţinerea ei īn mod periodic, conform indicaţiilor; o atenţie mărită trebuie acordată ltrului degresant şi ltrului de carbon activ.

• Filtrul degresant capturează suspensiile de grăsime din aer şi de aceea se poate deseori obtura, īn funcţie de folosirea aparatului.

- Pentru a elimina posibilitatea declanşării unui incendiu, la maxim 2 luni este necesar să spălaţi ltrele degresante, chiar şi īn maşina de spălat vase.

- După cāteva cicluri de spălare, culoarea ltrelor se poate modica. Acest lucru nu vă dă īndreptăţeşte să īnaintaţi reclamaţii sau să solicitaţi īnlocuirea lor. Dacă nu respectaţi exact instrucţiunile de īnlocuire sau curăţire, există riscul ca ltrele degrasante să ia foc.

• Filtrele din cărbune activ purică aerul, care va  repus īn circulaţie īn bucătărie. Filtrele nu pot  spălate sau recondiţionate; se recomandă īnlocuirea lor la maxim patru luni. Gradul de saturare al ltrului depinde de timpul de folosire a hotei, de tipul de bucătărie şi de frecvenţa operaţiilor de īntreţinere a ltrului degresant.

• Curăţaţi hota des, atāt pe interior cāt şi pe exterior, cu

ajutorul unei lavete īmbibate īn spirt sau cu un detergent neutru, neabraziv.

• Instalatia de lumină este proiectata numai pentru folosirea

ei īn timpul gatitului si nu pentru a asigura iluminarea generală a ībucătăriilor. Folosirea īndelungata a luminii hotei reduce mult durata de viaţă a becurilor.

• Īnlocuirea becurilor cu halogen (Fig.8).

Pentru a īnlocui becurile cu halogen B īndepărtaţi geamul din sticlă C apăsĀ nd clamele din surile corespunzătoare. Īnlocuiţi becurile arse cu altele noi, de acelaşi tip.

Atenţie: nu atingeţi becul cu mĀ na.

Comenzi: (g.5) mecanice; simbolurile sunt explicate mai

jos:

A= buton LUMINĂ B= buton de oprire OFF C= buton VITEZA ĪNTĀ I D= buton VITEZA A DOUA E= buton VITEZA A TREIA

PRODUCĂTORUL ĪŞI DECLINĂ ORICE RESPONSABILITATE PENTRU DAUNELE PROVOCATE PRIN NERESPECTAREA INSTRUCŢIUNILOR DE MAI SUS.

РУССКИЙ

ОБЩИЕ СВИДЕНИЯ

Внимательно прочитайте содержание данной инструкции, поскольку содержит важные указания, относящиеся к безопасности установки, эксплуатации и техобслуживания. Со хр ани те ин ст рукц ию для л юбо й да ль нейше й конс ультации. Устройство разработано в следующ их вариантах исполнения: вытяжное устройство (удаление воздуха из помещения - рис.1В), фильтрующее устройство (рециркуляция воздуха внутри помещения - рис.1А).

МЕРЫ ПРЕДОСТОРОЖОСТИ

1. Быть внимательным, если одновременно работает вытяжка и горелка или очаг, нуждяющиеся в окружающем возд ухе и зап итыв ающиеся иной э нергией , кроме электри ческо й. В таком слу чае выт яжка удал яет из помещения воздух, нужный для процесса сгорания в горелке или очаге. Отрицальное давление в помещении не должно превышать 4Pa (4x10 и безопасной работы следует обеспечить вентиляцию помещения. Для наружных выбросов соблюдать правила, действующие в Вашей стране.

Перед подключением изделия к сети электропитания:

- проверьте, чтобы напряжение и мощность, указанные на заводской табличке (расположена внутри изделия) со отв етс тво вали данн ым с ети эл ект роп ита ния и электрической розетки. В случае сомнений обратитесь к квалифицированному электрику.

- Если провод электропитания поврежден, замените его или весь специальный узел у производителя или в уполномоченном центре технического обслуживания.

- Подсоединить устройство к сети электропитания посредством штепсельной вилки с предохранителем 3 А или двух двухполюсных проводов с предохранителем 3 А.

2. Внимание! В некоторых случаях электрические приборы могут быть опасными. А) Не проверяйте состояние фильтров при работающей вытяжке В) Не прикасайтесь к лампочкам или к прилегающим зонам в процессе работы системы освещения или сразу же после ее выключения С) Запрещается готовить блюда на открытом пламени под кухонной вытяжкой D) Избегайте открытого пламени, так как оно повреждает фильтры и может привести к возгоранию Е) В процессе жарки во фритюре непрерывно следите за процессом во избежание возгорание кипящего масла F) Отсоединяйте штепсельную вилку от сетевой розетки перед началом технического обслуживания G) Изделие не расчитано на эксплуатацию детьми или недееспособными лицами без контроля. Н) Не разрешайте детям играть с изделием I) Если вытяжка используется одновременно с другими приборами, в которых используется топливный газ

- 20 -

–5

bar). Для надежной

RUS

или другие виды топлива, в помещении должна быть обеспечена надлежащая вентиляция L) В случае выполнения операций по чистке без со блюд ени я ин стру кци й су щес твуе т оп асн ость возгорания

Да нно е из дел ие и мее т ма рки ров ку с оотве тст вия Ев ропе йск ому Н орма тиву 20 02/ 96/Е С, Ути лиза ция электрических и электронных изделий (WEEE). Проверьте, чтобы по окончании его срока службы данное изделие было с дано в ут иль. Э тим Вы по можете со хран ить окружающую среду.

Символ н а из делии и ли в при ла гающе йс я к немудокументации означает, что данное изделие не должно рассматриваться как бытовые отходы, а должно быть сдано в специальный центр утилизации, занимающийся уничтожением электрических и электронных приборов. Издели е д олжно быт ь с дано в утиль в соотв етствии с местными нормативами по утилизации отходов. За дополнительными сведениями касательно обработки, утилизации и уничтожения данного изделия обращайтесь в местное отделение сбора домашних бытовых приборов или в магазин, в котором было куплено изделие.

ИНСТРУКЦИИ ПО УСТАНОВКЕ

Монтаж и электрическое подключение должны выполняться квалифицированным техником.

Электрическое подключение

Прибор имеет класс II, поэтому к заземлению не надо по дсоед иня ть н ика кой про вод, п одсое дин ени е к электросети выполняется следующим образом: коричневый-L-линия синий-N-нейтралный Если на ка беле нет штепсел я, устан овить штепс ель, расcчитанный на работу с нагрузкой, указанной на табличке хар актер истик. Ес ли вытяжка осн ащена штепселем , он а устан авлив аетс я, пр и усл овиях , что ште псель будет доступным. В случае прямого подсоединения к электросети нужно разместить между приб ором и сетью многоплюсный выключатель с зазором контактов минимум 3 мм, расcчитанны й н а нужн ую нагрузку и отвечающий действующим нормам.

• Минимальная дистанция между опорной нагревающейся

плоскостью и нижней частью кухонного дымососа должна быть не менее 65 см. Если применяется соединительная труба из двух и более частей, то верняя часть должна располагаться снаружи нижней части. Не соединять выброс из вытяжки с каналом циркуляции горячего воздуха или с каналом, используемым для отвода дыма от устройств, запытываемых иной энергией кроме электрической. Перед тем как приступить к сборке устройства, для облегчения его монтажа отсоедините фильтр/жироулавливающий фильтр (рис.6). В том случае, если прибор монтируется с вытяжным устройс твом, рекомендуется обеспечить помещение выводным отверстием.

• Рекомендуется использовать трубу дымохода диаметром

150. Использование суженной трубы может сократить КПД вытяжки и увеличить ее шумовой уровень.

•Прикрепление к стене

Выполните отверстия A, соблюдая указанные расстояния (рис.2) . П рикрепите устройство к стене при помощи регулируемого кронштейна, выровняйте устройс тво в горизонтальном положении. Прикрепите окончательно колпак д вумя в инта ми A (ри с.4). В зав исим ости от варианта монтажа используйте винты (шурупы) и дюбели, соответствующие типу стены (например, железобетон, гипсокартон и т. д.). Если винты и дюбели входят в комплект поставки, следует удостовериться в том, что они подходят для того типа стены, на которой должен быть смонтирован колпак.

• Если Ваш прибор предназначен для жилых помещений с

централизованной вытяжной трубой, то Вам необходимо выполнить следующие операции:

-Выключатель через термоэлектрическое устройство производит «открытие-закрытие» клапана. Выключатель в положение ON - через минуту клапан вытяжного устройства загрязненного воздуха откроется, повернувшись на 90°. Выключатель в положение OFF - через 100 секунд клапан закроется.

• Монтаж декоративных телескопических сборочных

элементов

Предварительно выполните подводку электропроводов внутри д екор ативного сб ороч ного эл емен та. Если ваше устройство устанавливается как вытяжное или с наружным электродвигателем, предварительно сделайте отверстие для отвода воздуха. Отрегулируйте ширину поддерживающего кронштейна верхнего сборочного элемента (рис.3). Прикрепите его к потолку винтами A так, чтобы обеспечить его соосность с вашим колпаком (рис.3), соблюдая расстояние от потолка, указанное на рис. 2. Соедините фланец C с отверстием для выведения воздуха посре дством соединительной труб ы (рис.4). Вс тавьте верх ний сб орочн ый эле мент в нижн ий И поставить на кузов. Cместите верхний сборочные элемент до кронштейна и прикрепите его винтами B (рис.3). Для прев ращения колпака из вытяжного в фильтрующ ий обратитесь к своему дилеру для получения фильтров с активи рованным углем и следуйте инструкциям по установке.

• Колпак в варианте фильтрующего устройства

Установите колпак и два сборочных элемента как указано в разделе по сборке колпака в варианте вытяжного ус тройс тва . Для с борки фи льтр ующего э лемен та следуйте инс трукциям, соде ржащимся в комплек те принадлежностей. Если комплект отсутствует, закажите его дополнительно у своего дилера. Фильтры должны быть помещены на всасывающее устройство, расположенное во внутренней части дымососа. Установить фильтры строго по центру и затем повернуть на 90 градусов до щелчка(Рис.7).

ЭКСПЛУАТАЦИЯ И ТЕХХОД

• Рекомендуем ввести аппарат в эксплуатацию, прежде

чем приступать к варке какого-либо элемента. Рекомендуем оставить работать аппарат на 15 минут, после завершения приготовления пищи, чтобы полностью выпустить тяжелый воздух. Хорошее функционирование колпака обусловлено правильным и постоянным техническим обслуживанием; особое внимание следует уделить филь-

- 21 -

тру жира и активированного угля.

• Фильтр против жира задерживает жирные частицы, находящиеся в воздухе, следовательно, он подвергается засорениям в разные промежутки времени, в зависимости от использования аппарата.

- Чтобы предупредить опасность возможных возгораний, максимум каждые 2 месяца необходимо промывать фильтры против жира, для чего можно также использовать посудомоечную машину.

- После промывания, можно проверить изменение цвета. Это не дает права на предъявление претензий для их возможной замены. В случае невыполнения инструкций по замене и промыванию, может появиться риск возгорания фильтров против жира.

• Фильтры с активированным углем служат для очистки

воздуха окружающей среды. Фильтры можно промывать или использовать повторно, необходимо заменять их максимум раз в четыре месяца. Насыщенность активированного угля зависит от слишком длительного использования аппарата, от типа кухни и регулярности проведения очистки фильтра против жира.

• Необходимо часто очищать колпак как внутри, так и

снаружи, используя увлажненную денатурированным спиртом ткань или нейтральные не царапающие жидкие моющие средства.

• Лампы вытяжки служат для освещения варочной панели во время приготовления и не расчитаны на длительное включение для обычного освещения помещения. Продолжительное использование ламп вытяжек значительно сокращает их средний срок службы.

Замена галогенных ламп (Схема 8).

Для замены галогенн ых ламп В снимите стек лянную крышку С, поддев ее отверткой в специальных пазах. Замените лампы на лампы такого же типа. Внимание: не прикасайтесь к лампам голыми руками.

Органы управления: (рис.5) Механические A = кнопка освещения B = кнопка нулевой C = кнопка первой скорости D = кнопка второй скорости E = кнопка третей скорости

ФИ РМА НЕ НЕ СЕТ Н ИКА КОЙ О ТВЕТ СТВЕН НОСТИ З А У Ш ЕР Б, ВЫ З ВА НН ЫЙ Н ЕС ОБ Л ЮД ЕН И ЕМ ВЫШЕПРИВЕДЕННЫХ ПРЕДУПРЕЖДЕНИЙ.

SVERIGE

OBSERVERA

Läs i nnehå llet i detta instrukt ionshäf te nog a då det tillhandahåller viktig information vad beträar säkerheten vid installation, användning och underhåll. Spar häftet för eventuella framtida konsultationer. Apparaten har ut formats antinge n som utsugn ingsk åpa (ext ern luftevak uering) eller filterkåpa (intern luftrecir kulation). Apparaten är konstruerad för att användas som antingen insugande version (utsugning av luft utomhus - Fig.1B), ltrerande version (återcirkulering av luft inomhus - Fig.1A).

SÄKERHETSFÖRESKRIFTER

1. Va r up pmärk sam om utsug nin gsk åpan f unger ar

samtidigt som en brännare eller eldhärd som är beroende av omgivningsluften i rummet och som drivs med annan typ av energi än elektrisk energi, eftersom utsugningskåpan suger upp luft från rummet som brännaren eller eldhärden är i behov av för sin förbränningsprocess. Undertrycket i lokalen får inte överskrida 4 Pa (4x10-5 bar). För att garantera säkerheten rekommenderas därför en god ventilation av lokalen. Vad beträar det utvändiga utsläppet skall de i det aktuella landet gällande normerna och föreskrifterna respekteras.

Innan apparaten kopplas till elnätet:

kontrollera typskylten (på insidan av apparaten) och försäkra dig om att spänning och eekt motsvarar elnätets och att stickkontakten passar. Rådfråga kunnig eltekniker, om du är tveksam.

- Om nätkabeln är skadad ska den bytas ut mot en ny kabel eller en specialsats som tillhandahålls av tillverkaren eller dess tekniska servicetjänst.

- Anslut strömförsörjningsaggregatet via en stickkontakt med en säkring på 3A eller till tvåfasanslutningens två trådar som ska skyddas av en säkring på 3A.

2. Observera! I vissa situation er ka n elektrisk utrustning utgöra en fara. A) Kåpa n s ka i nte va ra i dr ift nä r fi lt ren s sk ic k kontrolleras. B) Vidrör inte glödlampor eller områden runt dessa direkt efter längre tids användning av belysningen. C) Det är förbjudet att tillaga flamberade rätter under kåpan. D) Undvik fria lågor. Dessa kan skada filtren och förorsaka brand. E) Vid fritering ska tillagningen hållas under konstant uppsikt för att förhindra att oljan tar eld. F) Koppla från kontak ten från stic kkontak ten innan underhållsmoment utförs. G) Utrustningen är inte avsedd att användas av barn eller

oförmögna personer, utan uppsikt av en vuxen.

H) Kontrollera att barn inte leker med utrustningen. I) När kåpan använ ds samtid igt med utrus tning som bränner gas eller andra bränslen, ska lokalen ha en god ventilation. L) Om rengöringsmomenten inte utförs med respekt för anvisningarna finns det risk för att brand uppstår.

Den här apparaten överensstämmer med europadirektivet 2002 /96/EG, Waste Elect rical and Electronic Equipm ent (WEEE). Genom att försäkra sig om att den här produkten elimineras på rätt sätt, bidrar användaren till att förebygga eventuella negativa följdrisker för miljö och hälsa.

Symbolen på produkten eller på bifogad dokumentation indikerar att den här produkten inte ska behan dlas om hushållsavfall utan ska överlämnas till lämplig avfallsstation för återvinning av elektrisk a och elektronisk a apparater. Kassera enligt gällande lokala normer för avfallshantering. För ytterligare information om hantering och återvinning av produkten, kontakta det lokala kontoret, uppsamllingsstation för hushållsavfall eller aären där produkten inhandlats.

- 22 -

INSTALLATIONS INSTRUKTIONER

Åtgärder för montering och elanslutning måste utföras av kunnig personal.

• Elanslutning

Apparaten är av typklass II, och inga kablar skall därför jordanslutas. Nätanslutningen skall utföras på följande sätt: BRUN = L fas BLÅ = N nolla Om kabeln inte redan är försedd med en sådan skall en standard stickpropp, avsedd för den på märkplåten angivna bel astning en montera s. Om kont akt fin ns skal l kåpan installeras så att denn a ko ntakt är tillgänglig. I det fall apparaten ansluts fast till nätet, skall man montera en erfasig strömbrytare mellan apparaten och eluttaget, med ett minst 3 mm brett luftgap mellan kontakterna, som är avsett för den aktuella belastningen och uppfyller gällande normer.

• Det minimala avstĺndet mellan kokkärlens underlag pĺ kokhällen och spisäktens nedre del mĺste vara minst 65 cm.I det fall ett anslutningsrör används som bestĺr av tvĺ eller era delar, mĺste den övre av delarna träs utanpĺ den undre delen. Anslut inte kĺpans utloppsrör till luftkanaler i vilka varmluft cirkulerar, eller kanaler som används för att evakuera rök frĺn apparater som drivs med annan typ av energi än elektrisk energi. För att förenkla handhavandet av apparaten ska antifettltret/-en tas ur innan monteringsmomenten pĺbörjas (Fig.6).

- Om apparaten ska monteras med utsugningversion ska hĺl för luftuttömning anordnas.

• Det rekommenderas att använda ett ventilationsrör med en diameter på 150. Om ett reducerstycke används försämras utrustningens kapacitet och bullernivån ökas

• Fastsättning på väggen

Borra hålen A och ta hänsyn till de angivna måtten (Fig. 2). Fäst apparaten på väggen och se till att den är i horisontell linje med de övriga köksskåpen. För de olika monteringarna ska skruvar och expansionspluggar som är lämpliga för väggen användas (t.ex. armerad betong, gips o.s.v.). Om skruvar och expansionspluggar medlevereras med produkten ska du försäkra dig om att de är lämpliga för den typ av vägg där spiskåpan ska fästas.

• Om den inköpta apparaten är avsedd för användning i bostäder med centraläkt så ska föjande åtgärder utföras:

-Omkopplaren styr öppning och stängning av en ventil via en termoelektrisk anordning. Om omkopplaren ställs i läge ON så öppnas ventilen efter en minut och vrids i 90° så att den instängda luften kan tömmas ut. Om omkopplaren ställs i läge OFF, så stängs ventilen efter 100 sekunder.

• Fastsättning av skorstensförlängning

Montera elmatningen innanför skorstensförlängningen. Om din apparat ska installeras som insugande version eller version med yttre motor ska hål för utsugning av luften förberedas. Reglera bredden för överdelens fästen (Fig.3). Fäst sedan fästet i taket med skruvarna A (Fig.3) så att det är i linje med din spiskåpa och ta hänsyn till avståndet till taket som anges i Fig.2. Anslut änsen C med ett anslutningsrör till hålet för utsugning av luft (Fig.4). Skjut in överdelen inuti underdelen och den skall monteras över själva spisen. Dra upp överdelen

till fästet och fäst den med skruvarna B (Fig.3). För att modiera spiskåpan från insugande version till ltrerande version ska du beställa kolfilter från din återförsäljare och följ sedan monteringsanvisningarna.

• Filtrerande version

Installera spiskåpan och skorstensförlängningens över- och underdel enligt avsnittet angående montering av spiskåpan för insugande version. För monteringen av den ltrerande delen, se anvisningarna som följer med satsen. Om satsen inte medlevereras kan den beställas från din återförsäljare som tillbehör. Filtren måste sättas på plats i äktenheten inuti kåpan och skall vridas i 90 grader till stoppläge. (Fig. 7)

ANVÄNDNING OCH UNDERHÅLL

• Det rekommenderas att starta utrustningen innan någon typ av livsmedel tillagas. Vi rekommenderar att du låter apparaten gå i 15 minuter efter att matlagningen avslutats, så att matoset helt sugs ut. Kåpan ska underhållas regelbundet och på ett korrekt sätt för att fungera på bästa sätt. Detta gäller i synnerhet avfettningsltret och ltret med aktivt kol.

• Avfettningsltret har till uppgift att stoppa fettpartiklarna som nns i luften. Detta lter sätts igen efter en viss tid, beroende på hur mycket utrustningen används.

- För att förhindra eventuell brand ska avfettningsltren rengöras max. varannan månad. Avfettningsltren kan rengöras i diskmaskinen.

- En viss färgförändring kan synas efter några rengöringar. Detta är inget skäl till reklamation för eventuellt byte. Vid försummelse av anvisningarna för byte och rengöring av avfettningsltren nns det risk för att dessa antänds.

• Filtren med aktivt kol används för att rengöra luften som återförs i rummet. Dessa lter kan inte rengöras eller regenereras och måste bytas ut max. vart ärde månad. Mättnaden av det aktiva kolet beror på hur länge utrustningen används, typen av kök och hur ofta som avfettningsltret rengörs.

• Rengöra kåpan regelbundet både på insidan och utsidan

med en trasa fuktad med denaturerad sprit eller milt ytande rengöringsmedel som inte slipar.

• Belysningen är avsedd att endast vara tänd under tillagningen och inte för att lysa upp rummet i allmänhet under en längre tid. Om belysningen är tänd under en längre tid förkortas lampornas livslängd betydligt.

• Byta halogenlampor (Fig.8).

För att byta halogenlamporna B, bänd upp glaset C i springorna. Byt ut mot lampor av samma typ.

OBS! Ta inte i lampan med bara händer.

Manöverfunktioner: (g.5) mekaniska beskrivs symbolerna

här nedan:

A = knapp för BELYSNING B = knapp OFF C = knapp FÖRSTA HASTIGHET D = knapp ANDRA HASTIGHET E = knapp TREDJE HASTIGHET

TILLVE RKAREN FR ÅNSÄG ER SIG A LLT ANSVAR FÖ R EV ENTU ELLA SK ADO R S OM O RS AKT S P.G .A. ATT OVANSTÅENDE INSTRUKTIONER INTE RESPEKTERATS.

- 23 -

SLOVENŠČINA

SLO

SPLOŠNO

Pozorno preberite ta navodila, ker vsebujejo pomembne informacije o varnosti pri namestitvi, uporabi in vzdrževanju. Navodila shranite, da jih boste lahko ponovno prebrali, če bo potrebno. Naprava je narejena tako, da zrak izsesava (izsesavanje zraka v zunanjost – Slika 1B), filtrira (ponovno kroženje zraka – Slika 1A).

VARNOSTNA OPOZORILA

1.Bodite previdni, če hkrati delujeta kuhinjska napa in gorilnik ali ognjišče, ki sta odvisna od zraka v prostoru in se napajata iz energije, ki ni električna, ker napa med izsesavanjem jemlje prostoru zrak, ki ga gorilnik in ognjišče potrebujeta za gorenje. Negativni tlak v prostoru ne sme presegati 4 Pa (4x10-5 bar). Za varno delovanje kuhinjske nape mora biti prostor ustrezno prezračevan. Pri napah, ki izsesavajo zrak v zunanjost, morate upoštevati veljavne državne predpise.

Preden priključite model na električno omrežje:

- preglejte tablico s podatki (ki se nahaja v notranjosti naprave) in se prepričajte, da tlak in moč ustrezata omrežju in da je vtičnica prava. Če niste prepričani o njihovi ustreznosti, se posvetujte z električarjem.

- Če je napajalni kabel poškodovan, ga morate zamenjati z novim ali s posebnim kablom, ki ga prodaja izdelovalec ali serviser.

- Napravo priključite na električni tok prek vtiča z varovalko 3A ali na dva dvofazna kabla, ki sta prav tako zaščitena z varovalko 3A.

2.Pozor! Električne gospodinjske naprave so lahko v določenih okoliščinah nevarne. A) Ne p regledujte fi ltro v, kadar je kuhi njsk a napa vključena B) Če je osvetljava predolgo vključena, se ne dotikajte žarnic in mest ob njih, in sicer ne med njihovim gorenjem kakor tudi ne takoj po izklopu le-teh. C) Pečenje hrane na plamenu pod napo je prepovedano D) Preprečite prost plamen, ker lahko poškoduje filtre ali zaneti požar E) Pri cvrtju bodite pozorni, da pregreto olje ne zagori F) Preden začnete z vzdrževanjem, izključite kuhinjsko napo iz elektrike. G) Naprava ni primerna za otroke ali osebe, ki potrebujejo oskrbo in nadzor. H) Preverite, da se otroci ne igrajo z napravo.

Naprava je narejena v skladu z Direktivo 2002/96/ES o odpadni električni in elektronski opremi (WEEE). Da se preprečijo možni negativni vplivi na okolje in zdravje, je treba zagotoviti ustrezno odstranitev naprave.

Simbol na napravi ali v priloženi dokumentaciji pomeni, da se tega izdelka ne sme odlagati kot gospodinjske odpadke, temveč ga je treba odpeljati na ustrezno deponijo odpadkov za reciklažo električnih in elektronskih naprav. Upoštevajte loka lne pr edpi se o odl agan ju odp adkov. Za d odat ne informacije v zvezi z ravnanjem in reciklažo tega izdelka se

obrnite na ustreznega lokalnega predstavnika, deponijo odpadkov ali prodajalca, pri katerem ste izdelek kupili.

NAVODILA ZA NAMESTITEV

Namestitev in električno priključitev lahko opravi le ustrezno usposobljeno osebje.

• Električna priključitev

Naprava je narejena v razredu II, zato se je ne sme ozemljiti. Pri električni priključitvi upoštevajte naslednje: RJAV = L linija MODER = N nevtralen Če navaden vtikač ni priložen, ga namestite na kabel, pri čemer upoštevajte oznako z lastnostmi. Če je vtikač priložen, poskrbite, da bo tudi po namestitvi naprave lahko dostopen. V primeru neposredne priključitve na električno omrežje morate med napravo in omrežjem namestiti večpolarno stikalo, ki ima med kontakti vsaj 3 mm razdalje, ustreza moči in veljavnim predpisom.

• Med podporno površino gorilnih plošč na kuhalniku in

najnižjim delom kuhinjske nape mora biti vsaj 65 cm razdalje. Če za povezavo uporabite dvo ali več delno spojno cev, mora biti zgornja cev nameščena na spodnjo. Ne povezujte odtočne cevi nape na cev, v kateri kroži topel zrak ali ki se uporablja za odtok dima naprav, ki se ne napajajo iz električne energije. Preden nadaljujete, snemite filter/protimaščobni filter (slika

6), da se omogoči lažja namestitev. Če nameščate model za izsesavanje zraka, morate namestiti tudi cev za odtok zraka.

• Priporočena je uporaba cevi za odvod zraka premera 150.

Uporaba reduk cijske ga stikala lahko ovira učinkov itost naprave in poveča njeno glasnost.

• Pritrditev na steno

Izvrtajte luknje A, tako da upoštevate navedene mere (Slika

2). Napravo pritrdite na steno in jo uravnajte z visečimi enotami. Ko napo uravnate, jo pritrdite do konca s pomočjo dveh vijakov A (Slika 4). Za različne pritrditve uporabite vijake in zidne vložke, ki ustrezajo tipu stene (npr. betonska stena, mavčna stena itd.). Če so vijaki in zidni vložki priloženi izdelku, se prepričajte, da ustrezajo tipu stene, na katero boste pritrdili kuhinjsko napo.

• Če je vaša naprava namenjena uporabi v prostorih, ki imajo centralno izsesavanje, opravite naslednje:

- S stikalom, ki ima termoelektrično napravo, se lahko vključijo ali izključijo varovalke. S premikom stikala na položaj ON se po eni minuti odpre varovalka, tako da se zavrti za 90°, kar omogoča izsesavanje slabega zraka. S premikom stikala na položaj OFF se po 100 sekundah varovalka zapre.

• Pritrditev okrasnih teleskopskih spojnikov

Napeljite električni napajalni kabel znotraj okrasnega spojnika. Če je vaša naprava model za izsesavanje ali model z zunanjim motorjem, je treba narediti odprtino za izsesavanje zraka. Uravnajte širino podnožnika za podporo zgornjega spojnika (Slika 3). Nato ga pritrdite na strop, tako da bo naravnan z napo in pritrjen z vijaki A (Slika 3), pri čemer upoštevajte razdaljo od stropa, kakor prikazuje slika 2. Prek spojne cevi povežite prirobnico C na odprtino za izsesavanje zraka (Slika 4). Zgornji spojnik vstavite v spodnjega in ju prislonite na ogrodje. Raztegnite zgornji spojnik do podnožnika in ga pritrdite z

- 24 -

vijaki B (Slika 3). Če želite prestaviti funkcijo nape iz izsesavanja v filtriranje, vprašajte vašega prodajalca za filtre z aktivnim ogljem in upoštevajte navodila za namestitev.

• Model s filtriranjem

Namestite napo in spojnika, kakor je navedeno v odstavku o namestitvi nape modela z izsesavanjem. Za namestitev preusmerjevalnika filtrirnega zraka glejte navodila, ki so priložena opremi. Če oprema ni priložena, jo pri vašem prodajalcu naročite kot dodatek. Filtre je treba namestiti na sesalno ogrodje, ki se nahaja v notranjosti nape, in sicer tako, da jih centralno namestite nanj in jih zavrtite za 90 stopinj, dokler ne zaskočijo (Slika 7).

UPORABA IN VZDRŽEVANJE

• Priporočeno je, da napravo vključite, preden začnete s

kuhanjem. Po končanem kuhanju pustite napravo vključeno še 15 minut, da se zagotovi popoln odtok slabega zraka. Dobro delovanje nape je odvisno od pravilnega in rednega vzdrževanja; posebej bodite pozorni pri protimaščobnemu filtru in filtru z aktivnim ogljem.

• Protimaščobni filter je namenjen zaustavljanju mastnih

delcev, ki se dvigajo v zrak, zato se lahko bolj ali manj hitro zamaši, kar je odvisno od uporabe naprave. Akrilni filter je prislonjen na rešetko in ga je treba zamenjati, kadar napis, ki se vidi skozi rešetko, spremeni barvo, in kadar se črnilo razlije; nov filter je treba namestiti tako, da se napis vidi skozi rešetko z zunanje strani nape. Če akrilni filtri nimajo napisov ali so kovinski oziroma iz aluminijaste plošče, jih je treba vsak drugi mesec oprati, da se prepreči nevarnost morebitnega požara:

- Snemite filter z rešetke in ga operite z raztopino vode in tekočeg a b lagega de tergenta, tako da se umazanija odpusti.

- Temeljito izperite z mlačno vodo in pustite, da se posuši. Filtre iz kovine in/ali aluminijaste plošče lahko operete tudi v pomivalnem stroju. Po nekaj pranjih se barva filtrov iz aluminija ali aluminijaste plošče lahko spremeni. V takšnem primeru reklamacija in zahteva novih filtrov nista upravičena. Če se ne upoštevajo navodila o menjavi in pranju filtrov, lahko protimaščobni filtri zagorijo.

• Filtri z aktivnim ogljem se uporabljajo za prečiščevanje zraka,

ki ponovno kroži v prostoru. Filtrov ne smete prati ali čistiti, temveč jih je treba zamenjati vsaj vsake štiri mesece. Zasičenost aktivnega oglja je odvisna od časa uporabe naprave, tipa kuhinje in od pogostosti čiščenja protimaš čobnega filtra.

• Ventilator in ostale površine redno čistite s krpo, namočeno v

denaturiran alkohol ali tekoč blag detergent, ki ne poškoduje površin.

• Osvetljava je namenjena uporabi med kuhanjem in ne za

daljše osvetljevanje prostorov. V primeru daljšega osvetljevanja bi se povprečno trajanje žarnice znatno zmanjšalo.

• Zamenjava halogenskih žarnic (Sl. 8).

Halogenske žarnice B zamenjate tako, da stekleno ploščo C snamete iz utorov. Zamenjajte jih z žarnicami istega tipa. Pozor: žarnice se ne smete dotikate z rokami.

• Ukazi: (slika 5) mehanski ozn ake so razlo žen e v nadaljevanju:

A= gumb OSVETLJAVA B= gumb OFF C= gumb PRVA HITROST D= gumb DRUGA HITROST E= gumb TRETJA HITROST

PR OIZVA JAL EC NE S PRE JEMA OD GOVO RNO STI Z A MOREBITNO NASTALO ŠKODO, ČE SE NE UPOŠTEVAJO ZGORAJ NAVEDENA OPOZORILA.

HRVATSKI

OPĆENITO

Pažljivo pročitajte ovaj priručnik pošto on sadrži važne upute o sigurnosti postavljanja, uporabe i održavanja. Čuvajte ovaj priručnik za buduće potrebe. Ovaj aparat je osmišljen u namjenu isisavanja (odvođenja zraka vani - sl. 1B), filtriranja (recikliranja zraka u unutrašnjosti - sl. 1A), odnosno s vanjskim motorom (sl. 1C).

UPOZORENJA ZA SIGURNOST

1. Pazite da istovremeno ne rade isisna napa i bilo kakav

plamenik koji ovisi o zraku u prostoriji i napaja se energijom koja nije električna, budući da napa dok isisava oduzima u prostoriji zrak potreban plameniku za izgaranje. Negativni pritisak u prostoriji ne smije prijeći 4 Pa (4x10-5 bar). U svrhu sigurnog rada po trebno je, dakle, osig urati primjereno provjetrivanje prostorije. Kod namjene odvođenja zraka vani, pridržavajte se propisa na snazi u vašoj zemlji.

Prije priključivanja aparata na električnu mrežu:

- provjerite pločicu s podacima (u unutrašnjosti aparata), kako bi ste bili sigurni da napon i snaga aparata odgovaraju vašoj električnoj mreži te da je utičnica odgovarajuće vrste. U slučaju bilo kakve sumnje, obratite se kvalificiranom električaru.

- Ako je električni kabel oštećen, treba ga zamijeniti naročitim kabelom ili skupinom, na raspolaganju kod Proizvođača ili kod vaše tehničke službe.

- Uređaj treba spojiti na električnu mrežu pomoću utikača s osiguračem od 3A ili na dvije dvofazne žice zaštićene

osiguračem od 3A.

2. Pozor ! U određenim okolnostima kućanski aparati mogu biti opasni. A) Nemojte provjeravati filtere dok napa radi. B) Ne dirajte žarulje ni prostor u njihovoj blizini tijekom i neposredno nakon duže upotrebe rasvjetne instalacije. C) Zabranjeno je pripremati flambirana jela ispod nape. D) Izbjegavajte otvoreni plamen jer on šteti filterima i predstavlja opasnost od požara. E) Stalno provjeravajte hranu koju pržite kako bi ste spriječili da se pregrijano ulje zapali. F) Prije obavljanja bilo kakvog održavanja isključite napu iz električne mreže. G) Ovaj aparat nije ne smiju upotrebljavati djeca ili osoba koje treba nadzirati. H) Pazite da se djeca ne igraju s aparatom.

- 25 -

Ovaj aparat je označen u skladu s Direktivom 2002/96/ EZ europskog Parlamenta o e lektričnom i elektronskom otpadu. Osigura vajući rashodovan je ovog proizvoda na ispravan način, korisnik pridonosi spriječavanju mogućih negativnih posljedica po okoliš i po zdravlje.

Simbol na proizvodu ili na dokumentima koji ga prate označava da se s tim proizvodom ne smije postupati kao s komunalnim otpadom, već ga treba predati odgovarajućem mje stu skupljan ja elektri čnih i elekt ronsk ih kuća nskih aparata za recikliranje. Aparat treba rashodovati slijedeći lokalne propise za odlaganje otpada. Radi daljnjih obavijesti o zbrinjavanju ovog proizvoda, njegovom preuzimanju i recikliranju, obratite se odgovarajućem mjesnom uredu, službi za skupljanje komunalnog otpada ili prodavaonici u kojoj ste ga kupili.

UPUTE ZA POSTAVLJANJE

Montiranje i električni priključak treba obaviti stručno usavršeno osoblje.

• Električni priključak

Aparat je napravljen u klasi II, stoga ni jedan kabel ne treba spojiti na uzemljenje. Priključak na električnu mrežu treba obaviti kako slijedi: SMEĐE = L faza PLAVO = N nula Ako nije predviđen, montirajte na kabel normalizirani utikač pogodan za opterećenje navedeno na naljepnici s osobinama. Ako utik ač post oji, treba ga namjes titi tako da nako n postavljanja aparata bude lako dostupan. U slučaju izravnog priključenja na električnu mrežu, potrebno je između aparata i mreže instalirati polaritetni prekidač s rasponom između kontakata od najmanje 3 mm, koji odgovara opterećenju i u skladu je s propisima na snazi.

• Najmanja udaljenost između površine na štednjaku na koju se stavljaju posude za kuhanje i najnižeg dijela kuhinjske nape treba biti barem 65 cm. Kod upotrebe cijevi za spajanje od dva ili više dijelova, gornji dio treba staviti izvan donjeg. Nemojte spajati odvod nape na cijev kojom kruži topao zrak ili se koristi za izbacivanje plinskih para aparata na napajanje energijom koja nije električna. Prije početka montiranja, a radi lakšeg rukovanja aparatom, izvadite filter(e) za masnoću (sl. 6). U slučaju montiranja aparata u isi snoj verziji, potre bno je naprav iti otvor za odvođenje zraka.

• Savjetujemo upotrebu cijevi za odvođenje zraka promjera

150. Korištenje reduktora moglo bi smanjiti učinkovitost uređaja i povećati njegovu bučnost.

• Učvršćivanje na zid

Napravite otvore A poštujući navedene mjere (sl. 2). Učvrstite aparat na zid i vodoravno ga poravnajte s visećim ormarićima. Po obavljenom namještanju, učvrstite konačno napu pomoću 2 vijka A (sl. 4). Za montiranje koristite vijke i udarne tiple koji odgovaraju vrsti zida (npr. armirani beton, gipsane ploče, itd.). Ako se vijci i tiple dostavljaju zajedno s proizvodom, provjerite da odgovaraju vrsti zida na kojem ćete učvrstiti napu.

• Ako je vaš aparat osmišljen za korištenje u stambenim

prostorijama s centraliziranim odvođenjem zraka, postupite kako slijedi.

- Prek idač - pute m t ermoelek trične naprave - upravlja otvaranjem i zatvaranjem jednog oduška. Okretanjem prekidača u položaj ON, taj će se odušak nakon jedne minute okrenuti za 90° i takovim otvaranjem omogućiti isisavanje pokvarenog zraka. Okretanjem prekidača u položaj OFF, odušak će se nakon 100 sekundi zatvoriti.

• Učvršćivanje rasklopnih dekorativnih spojeva

Namje stit e električni kabel u prostoru ko jeg zauzima dekorativni spoj. Ako vaš aparat treba postaviti u isisnoj verziji ili u verziji s vanjskim motorom, morate napraviti otvor za odvođenje zraka. Podesite širinu zidnog oslonca za gornji spoj (sl. 3). Zatim vijcima A (sl. 3) te poštujući udaljenost od stropa navedenu na sl. 2 učvrstite oslonac na strop tako da bude u osovini s vašom napom. Spojite – pomoću spojne cijevi - prirubnicu C na otvor za odvođenje zraka (sl. 4). Uvucite gornji spoj u donji i položite na plašt. Izvucite gornji spoj sve do zidnog oslonca i učvrstite ga vijcima B (sl. 3). Da bi ste napu iz isisne verzije preinačili u verziju za filtriranje, potražite kod vašeg Prodavača ugljene filtere i slijedite upute za montiranje.

• Verzija za filtriranje

Postavite napu i dva spoja kako se navodi u odjeljku koji se odnosi na montiranje nape u isisnoj verziji. Za montiranje skretnika filtriranog zraka proučite uputstva koja ćete naći s opremom. Ako ta oprema nije dostavljena, naručite je kod vašeg Prodavača kao pribor. Filtere je potrebno staviti na isisnu skupinu koja se nalazi u unutrašnjosti nape, centrirati ih na skupini i okrenuti za 90 stupnjeva sve dok se ne zakoče (sl. 7).

UPORABA I ODRŽAVANJE

• Preporučujemo da aparat pokrenete prije početka kuhanja bilo kojih nami rnica. Preporučujemo da aparat ostavite uključen 15 minuta nakon završetka kuhanja hrane, radi potpunog odvođenja pokvarenog zraka. Dobar rad nape ovisi o ispravnom i stalnom održavanju; naročitu pozornost treba posvetiti filteru za masnoću i ugljenom filteru.

• Zadatak filtera za masnoću jest zadržavanje čestica masnoće

koje lebde u zraku pa je on stoga podložan začepljivanju uvijek u različitim vremenskim razmacima, a ovisno o upotrebi aparata. Akrilni filter na rešetci potrebno je zamijeniti kada natpisi – koje se vidi kroz rešetku – promijene boju, a tinta se rasprostrani; novi filter treba namjestiti tako da natpisi budu vidljivi izvana, kroz rešetku nape. Ako akrilni filteri nemaju natpise, odnosno ako se radi o metalnim filterima ili onima s aluminijskom pločom, radi spriječavanja opasnosti od požara filtere treba oprati najviše svaka 2 mjeseca i to na slijedeći način:

- skinite filter s rešetke i operite ga u otopini vode i neutralnog tekućeg deterdženta da bi ste uklonili s njega prljavštinu.

- Isperite u obilatoj količini mlake vode i ostavite da se osuši. Metalne filtere i/ili aluminijske ploče možete prati i u perilici posuđa. Nakon nekoliko pranja, ako se radi o aluminijskim filterima ili aluminijskim pločama, može doći do promjene boje. To ne daje pravo na žalbu niti pravo na zahtjevanje njihove zamjene. Nepoštivanje uputa o promjeni i pranju može dovesti do

- 26 -

opasnosti od zapaljenja filtera za masnoću.

• Ugljeni filteri služe za pročišćavanje zraka koji se vraća u

prostoriju. Te filtere se ne može prati ni obnavljati i potrebno ih je zamijeniti nakon najviše svaka četiri mjeseca. Zasićenost aktivnog ugljena ovisi o više-manje produženoj upotrebi aparata, o vrsti kuhinje te o učestalosti čišćenja filtera za masnoću.

• Češće očistite sve naslage na mahalici i drugim površinama,

koristeći krpu navlaženu denaturiranim alkoholom ili neutralnim i neabrazivnim tekućim deterdžentom.

• Rasvjetna instalacija namijenjena je korištenju tijekom

kuhanja, a ne produženoj uporabi u svrhu rasvjete prostorije uopće. Produženo korištenje rasvjete znatno smanjuje životni vijek žarulja.

• Zamjena halogenih žarulja (sl. 8). Da bi ste zamijenili halogene žarulje B skinite stakalce C pritiskom kroz odgovarajuće otvore. Zamijenite žaruljama iste vrste. Pozor! Ne dirajte žarulje golim rukama.

• Upravljačke tipke: (sl. 5) mehaničke - slijedi opis simbola. A= tipka RASVJETA B= tipka OFF C= tipka PRVA BRZINA D= tipka DRUGA BRZINA E= tipka TREĆA BRZINA

OT KLA NJ A SE SVAK A O DGOV ORN OS T Z A ŠTE TU NASTALU USLI JED NEPOŠTIVAN JA G ORE NAVEDENIH UPOZORENJA.

LATVIEŠU

VISPĀRĒJI NORĀ DĪJUMI

Rūpīgi iepazīstieties ar šo uzstādīšanas, drošības un apkopes instru kciju. Sagl abājiet ins trukciju nesk aidrī bu rašanās gadījumiem nākotnē. Ierīce ir konstruēta izmantošanai ventilācijas sistēmā (gaiss tiek izvadīts ārpus telpām – 1B. att.), filtrācijas sistēmā (gaisa cirkulācija notiek telpās – 1A. att.).

DROŠĪBAS NORĀDĪJUMI

1. Īpaša uzmanība jāpievērš gadījumiem, kad tvaiku nosūcējs

darbojas vienlaicīgi ar plīti vai degli, kuru darbība atkarīga no gaisa pieplūdes telpā un kuros tiek izmantots kurināmais, nevis elektroenerģija. Tvaiku nosūcējsizvada no telpām gaisu, kurš nepieciešams šādu ierīču normālai darbībai. Negatīvais spiediens telpās nedrīkst nokristies zemāk par 4 Pa (4 x 10-5 bāriem). Lai tvaiku nosūcējs varētu normāli pildīt savas funkcijas, telpās jānodrošina laba ventilācija. Ievērojiet spēkā esošos iekštelpu gaisa atsūknēšanas noteikumus.

Pirms pievienot ierīci maiņstrāvas elektrotīklam:

- iepazīstieties ar informāciju uz ierīces etiíetes (tā piestiprināta piltuves iekšpusē), lai pārliecinātos, ka pievadāmais spriegums un jaud a, kā arī tīkla spraudnis atbil st jūsu elektrot īkla pieslēgumam. Nes kaidrīb u gad ījumo s kon sultē jieti es ar profe sionā lu elektromontieri.

- Ja tīkla pieslēguma vada izolācija ir bojāta, tas jāaizstāj ar

jaunu vadu vai speciālu konstrukciju, kuru iespējams pasūtīt tiešā veidā no ražotāja vai Tehniskās Palīdzības nodaļas.

- Pieslēdziet ierīci pie strāvas avota, lietojot spraudni, kas ir aprīkots ar 3 A drošinātāju, vai 2 divu fāžu vadus, kas ir aizsargāti ar 3 A drošinātāju.

2. Brīdinājums! Zināmos apstā kļos elektro iekār ta var radīt dra udus veselībai un dzīvībai. A) Nosūcējam darbojoties kategoriski aizliegts pārbaudīt filtru stāvokli B) Nepieskarieties ieslēgtām vai tikko izslēgtām spuldzēm un to tuvākajai apkārtnei. C) Ze m n osūcē ja pilt uves aizli egts cept uz at klāta s liesmas D) Izvairieties no atklātas liesmas, jo tā bojā filtrus un var izraisīt ugunsgrēku E) Kontrolējiet cepšanas procesus, jo pārkarsēta eļļa var izraisīt ugunsgrēku F) Pirms jebkādu apkopes darbu veikšanas atvienojiet ierīci no maiņstrāvas tīkla. G) Šo ierīci bez uzraudzības nedrīkst izmantot bērni un veci, vārgi cilvēki H) Jāseko tam, lai mazgadīgi bērni neizmantotu ierīci rotaļās I) Ja telpā, kurā uzstādīts nosūcējs, tiek izmantots gāzes vai kāda cita kurināmā pavards, jānodrošina pienācīga telpas ventilācija L) Ja t īrot ie kārtu netiek ievēroti instrukcijās sniegtie norādījumi, var rasties ugunsgrēka draudi

Iekārta atbilst Eiropas direktīvas EC/2002/96 “Elektrisko un elektronisko iekārtu atkritumi” (WEEE) prasībām. Parūpējoties par to, lai atbrīvošanās no šīs ierīces notiktu pienācīgā veidā, īpašnieks novērsīs iespējamos draudus apkārtējai videi un cilvēku veselībai.

Simbols uz ierīces vai klātpieliktajā dokumentācijā liecina par to, ka no šīs ierīces nav pieļaujams atbrīvoties tāpat, kā no sadzīves atkritumiem, bet tā jānogādā specializētā elektrisko un elektronisko ierīču savākšanas un pārstrādes punktā. Atbrīvojoties no atkritumiem ievērojiet vietējos noteikumus. Lai iegūtu sīkāku informāciju par atbrīvošanos no šīs ierīces un tās atkārtotu izmantošanu vai pārstrādi, sazinieties ar vietējām varas iestādēm, atkritumu savākšanas firmām vai konsultējaties veikalā, kurā ierīce tika iegādāta.

UZSTĀDĪŠANAS INSTRUKCIJA

M on tā žu u n p ie vie no ša nu e le ktro tī kl am jā ve ic rofesionāļiem.

• Elektropieslēgums

Iekārtas konstrukcija atbilst II klasei, tād tai nav nepieciešams zemējuma vads. Pie slēgšan a maiņstr āvas tīklam j āveic atbils toši krāsu kodam: BRŪNS = L (fāze) ZILS = N (neitrāle) Ja tas nav izdarīts izgatavotājrūpnīcā, sprieguma kabelim jāpievieno patērētajai strāvai atbilstošs tīkla spraudnis. Ja spraudnis pievienots rūpnīcā, nosūcēja piltuvi montē tā, lai spraudnim varētu viegli piekļūt. Ja ierīce tiek pieslēgta elektrotīklam tieši, līnijā nepieciešams

- 27 -

iemontēt vietējiem noteikumiem un patērētajai slodzei atbilstošu divpolu s lēdz i ar min imāl o attā lumu s tarp kontaktiem 3 mm.

• Minimālais attāl ums no plīts trauku atbalsta vir smām līdz tvai ku nosūcēja zemāk ajam punkta m n edrīkst būt mazāks par 65 cm. Ja gaisa cauruļvads tiek montēts no divām daļām, zemākā cauruļvada daļa jāievieto augstākajā. Nepievienojiet tvaiku nosūcēja cauruļvadu ventilācijas šahtai, kura tiek izmantota karstā gaisa cirkulācijai, vai dūmvadam, kas pieslēgts neelektriska kurināmā plītij. Pirms montāžas operāciju uzsākšanas noņemiet prettauku filtru(-s) (6. att.), lai ierīci būtu ērtāk satver t. Ja ierīce tiek montēta darba nosūkš anas režī mā, vispirms jāsa gatavo gaisa izplūdes atvere.

• Mēs iesakām izmantot gaisa izplūdes cauruli ar diametru 150.

Ja tiek izmantota caurule ar mazāku diametru, var mazināties izstrādājuma efektivitāte un tā darbība var kļ ūt skaļ āka.

• Sienas stiprinājumi

Stiprināšanas vietā urbjiet caurumus sienā 2. att. norādītajā attā lumā vi enu no ot ra. Pie stip rinie t ierīc i siena i un nolīmeņojiet to horizontālā stāvoklī. Kad ierīce nolīmeņota, nofiksējiet to pievelkot līdz galam stiprinājuma skrūves A (4. att.). Atkarībā no uzstādīšanas vietas izmantojiet stiprināšanas skrūves vai enkurbultas, kas piemērotas sienas materiālam (piem., dzelzsbetonam, apmetuma plāksnēm, u. taml.). Ja ierīces komplektācijā ietilpst skrūves, pārliecinieties, ka tās ir piemērotas sienai, pie kuras tiks stiprināts nosūcējs.

• Ja jūsu iegādātā ierīce paredzēta darbam telpās ar centralizētu

gaisa atsūknēšanas sistēmu, jāveic sekojošas operācijas:

- jāuzstāda slēdzi s žalūzijas atvēršanai un aizvēršanai ar termoelektrisku vadības elementu. Ieslēdzot slēdzi stāvoklī ON (ieslēgts) pēc 1 minūtes žalūzija atveras pagriežoties par 90° un dod iespēju atsūknēt sastāvējušos gaisu. Pārslēdzot slēdzi stāvoklī OFF (izslēgts) pēc 100 sekundēm žalūzija aizvērsies.

• Dekoratīvā teleskopiskā gaisvada nostiprināšana

Ievietojiet elektriskā pieslēguma vadu dekoratīvajā gaisvadā. Ja ierīci paredzēts uzstādīt kā ventilācijas sistēmas sastāvdaļ u vai kā versiju ar ārējo motoru, sagatavojiet gaisa izplūdes atveri. Noregulējiet gaisvada augšējās stiprinājuma skavas plat umu (3. att.). Pēc tam piestiprinie t to pie griestie m izmantojot skrūves A (3. att.) tā, lai tas atrastos vienā līnijā ar piltuvi un tiktu ievērots 2. attēlā norādītais attālums no griestiem. Savienojiet gaisa izplūdes atveri ar savienojošo cauruli izmantojot uzmalu C (4. att.). Ievietojiet augšējo gaisvadu apakšējā un atbalstiet to virs rāmja. Pavelciet augšējo gaisvadu uz augšu un nostipriniet to izmantojot skrūves B (3. att.). Lai pārbūvētu tvaiku nosūcēju par filtrējošu iekārtu, pasūtiet pie izplatītāja aktīvās ogles filtrus un uzstādiet tos vadoties pēc instrukcijas.

• Versija ar filtrāciju

Uzstādiet piltuvi un abus gaisvadus tā, kā tas aprakstīts nodaļ ā par piltuves uzstādīšanu ventilācijas versijā. Filtru sistēmas montāža aprakstīta klātpieliktajā instrukcijā. Ja komplektācijā nav iekļ auts filtru komplekts, pasūtiet to pie izplatītāja. Filtri jāuzmontē sūknēšanas ierīcei piltuves iekšpusē. Filtrus jānocentrē pagriežot par 90 grādiem, līdz noklikší atdures fiksators (7. att.).

IZMANTOŠANA UN APKOPE

• Ierīci ieteicams ieslēgt pirms ir uzsākta ēdienu gatavošana. Pēc ēdienu gatavošanas beigām ieteicams darbināt nosūcēju vēl kādas 15 minūtes, lai pilnībā izvadītu no telpām tvaikus uz smakas. Lai iekārta varētu sekmīgi darboties, jāveic regulāras apkopes procedūras. Īpaša uzmanība jāpievērš aktīvās ogles filtru stāvoklim.

• Prettauku filtri uzver gaisā esošās taukvielu daļiņas un šī iemesla dēļ tie atkarībā no ierīces izmantošanas intensitātes agrāk vai vēlāk nosprostojas. Lai izvairītos no iespējami em u gunsgrēk a draudiem, ne retāk, kā reizi divos mēnešos filtri jāiztīra veicot sekojošu procedūru:

- Izņemiet filtrus no nosūcēja piltuves, izmazgājiet tos ūdenī ar nelielu neitrāla mazgāšanas līdzekļa piedevu un pēc tam atstājiet mirkt ūdenī.

- Rūpīgi izskalojiet filtrus ar siltu ūdeni un izžāvējiet.

- Filtrus pieļaujams mazgāt arī trauku mazgājamajā mašīnā. Pēc vairā kām maz gāšan as reizē m alu mīnij a pan eļi var nedaudz mainīt krāsu. Tas nav uzskatāms par pamatu pircēju pretenzijām vai paneļu nomaiņai.

• Aktīvās ogles filtri attīra gaisu, kas tiek izvadīt atmosfērā. Filtri nav mazgājami un atjaunojami, tādēļ tos nepieciešams nomainīt vismaz reizi divos mēnešos. Aktīvās ogles filtru piesārņojums ir atkarīgs no nosūcēja ekspluatācijas intensitātes, gatavojamo ēdienu veida un prettauku filtru tīrīšanas biežuma.

• Regulāri jānotīra arī ventilatora un nosūcēja piltuves virsmas izmantojot denaturāta spirta vai neabrazīva mazgāšanas līdzekļa šíīdumā samērcētu lupatiņu.

• Piltuvē iebūvētais apgaismojums paredzēts izmantošanai

ēdienu gatavošanas laikā un nav piemērots ilgstošai telpas apga ismo šanai . Ilgst oša apg aism ojuma izm antošan a ievērojami saīsinās spuldžu kalpošanas laiku.

• Halogēngaismas spuldžu nomaiņa (8. att.)

Lai nomainītu halogēngaismas spuldzes B , noņemiet stikla pārklājumu C, izmantojot sviru atbilstošās spraugās. Nomainiet spuldzes ar tāda paša veida jaunām spuldzēm. Uzmanību! Nepieskarieties gaismas spuldzei ar kailām rokām.

• Vadība: (5. att.) mehāniska taustiņu apzīmējumi paskaidroti zemāk:

A = APGAISMOJUMS B = IZSLĒGTS C = ĀTRUMS I D = ĀTRUMS II E = ĀTRUMS III

RA ŽOTĀ JS N EU ZŅE MAS NEK ĀD U ATB ILD ĪBU PAR ZAUDĒJUMIEM, KAS RADUŠIES ŠINĪ NSTRUKCIJĀ SNIEGTO BRĪDINĀJUMU NEIEVĒROŠANAS REZULTĀTĀ.

LIETUVIŲK

BENDRI BRUOŽAI

Įdėmiai perskaitykite šią svarbią informaciją dėl montavimo saugos ir technin io a ptarnavimo. Šį informacinį buklet ą laikykite prieinamoje vietoje, jei prireiktų juo pasinaudoti

- 28 -

ateityje. Šis prietaisas sukurtas naudoti su vamzdžiais (oro išleidimas į išorę – 1B pav.), filtravimo sistema (oro cirkuliacija viduje – 1A pav.).

SAUGOS ATSARGUMO PRIEMONĖS

1. Būkite atsargūs, kai dūmtraukis veiki a kartu su atvira ugniaviete ar degikliu, kuris priklauso nuo aplinkos oro ir kuris maitinamas ne elektros energija, nes dūmtrauk is iš aplinkos pašalina orą, kuris reikalingas degikliui ar ugniavietei oksidavimuisi. Neigiamas slėgis aplinkoje neturi viršyti 4 Pa (4x10-5 barų). Saugiam dūmtraukio naudojimui suteikite atit inkamą aplin kos ventil iaciją. Vadovaukit ės vietiniais įstatymais išoriniam oro išsiurbimui.

Pri eš prij ungi ant pri etaisą pr ie elek tros mait inimo tinklo:

- Duomen ų plo kštelėje (pri tvirtin toje pri etais o vid uje) patikrinkite, ar įtampa ir galia atitinka tinklo parametrus ir ar tinka lizdas. Jei dvejojate, paklauskite kvalifikuoto elektriko.

- Jei maitinimo kabelis sugadintas, jį reikia pakeisti kitu kabeliu ar specialiu agregatu, kurį galima įsigyti tiesiai iš gamintojo arba iš techninės pagalbos centro.

- Prijunk ite prietaisą prie maitinimo šaltinio naudodami kištuką su 3 amperų saugikliu arba 2 dviejų fazių laidus, apsaugotus 3 amperų saugikliais.

2. Dėmesio! Esant tam tikroms sąlygoms elektros prietaisai gali kelti pavojų. A) Kol dūmtraukis veikia, netikrinkite filtrų būsenos. B) Naudojant apšvietimo įrenginius ar iš karto po ilgo jų naudojimo neliesk ite ele ktros lempučių ar gretimų sričių. C) P o dūmtrau kiu d raud žiam a gam inti pati ekalu s apipilant spiritu ir uždegant. D) Venkite atviros liepsnos, nes ji gali sugadinti filtrus ir sukelti gaisrą. E) Nuolat tik rinkite gami namą maistą, kad perkaitęs aliejus nesukeltų gaisro. F) Prieš bet kokį techninį aptarnavimą atjunkite elektros kištuką. G) Šis prietaisas neskirtas naudoti mažiems vaikams ar nepatyrusiems darbuotojams be priežiūros. H) Ma žus vaiku s būtina pr ižiū rėti, k ad nežais tų su prietaisu. I) Kam bar ys t uri būt i at iti nka mai vėd ina mas , ka i dūmtraukis naudojamas tuo pačiu metu kaip ir prietaisai, deginantys dujas ar kitokį kurą. L) Valant ne pagal instrukcijas gali kilti gaisras.

Prietaisas atitinka Europos direktyvą EC/2002/96 dėl elektrinės ir elektroninės įrangos atliekų (EEĮA). Užtikrindamas tinkamą prietaiso išmetimą vartotojas padeda išvengti galimos žalos aplinkai ar žmonių sveikatai.

Simbolis ant produkto a rba ant su juo pate ikia mo dokumento rodo, kad įrenginys nėra buitinės atliekos, todėl jį reikia pristatyti į atitinkamą elektros ir elektroninių prietaisų perdirbimo surinkimo punktą. Išme sdami atlieka s vadovauk itės vietiniais nurod ymais. Išsamesnės informacijos apie šio produkto naudojimą, pakartotin į naudojimą ir perdirbimą kreipk itės į vietinę administraciją, buitinių atlie kų surinkimo tarnybą arba į parduotuvę, kurioje prietaisą įsigijote.

INSTALIAVIMO INSTRUKCIJOS

Montuoti ir prijungti prie elektros tinklo gali tik kvalifikuotas personalas.

• Elektros prijungimas

Prietaisas pagamintas kaip II klasės, todėl įžeminimo kabelis nereikalingas. Prijungimas prie maitinimo tinklo atliekamas tokiu būdu: RUDA = L linija MĖLYNA = N neutrali Jei tai nenurodoma, kištuką prijunkite prie elektrinės apkrovos, nurodytos aprašymo etiketėje. Jei yra kištukas, dūmtraukį gaubtą reikia sumontuoti taip, kad kištukas būtų lengvai pasiekiamas. Daugiapolis jungtukas su minimalia 3 mm anga tarp kontaktų, veikiantis kartu su elektros apkrova ir vietiniais standartais, turi būti patalpintas tarp prietaiso ir tinklo, jei būtų jungiama tiesiogiai prie elektros tinklo.

• Minimalus atstumas tarp virimo puodų palaikymo paviršių

ant viryklės viršaus ir apatinės dūmtraukio dalies turi būti bent 65 cm. Jei naudojamas iš dviejų dalių sudarytas prijungimo vamzdis, viršutinę dalį reikia patalpinti už apatinės dalies. Dūmtraukio išmetimo vamzdžio nejunkite prie to paties kondu ktoriaus, naudojamo karštam orui cirkuliuoti arba dūmams išsiurbti iš kitų prietaisų, generuojamų kitais, ne elektros, šaltiniais.Prieš tęsdami montavimą nuimkite filtrą (-us) nuo riebalų (6 pav.), kad prietaisą būtų lengviau tvarkyti. Prietaisą montuojant su įsiurbimo versija, paruoškite angą oro išsiurbimui.

• Mes rekomenduojame naudoti 150 skersmens oro iđmetimo

vamzdá. Kai naudojamas maţesnio skersmens vamzdis, produkto veiksmingumas gali sumaţëti, tada jis triukđmingiau veiks.

• Tvirtinimas prie sienos

Išgręžkite angas A pagal nurodytus atstumus (2 pav.). Prietaisą pritaisykite prie sienos ir sulygiuokite jį horizontaliai pr ie sienin iųse kcijų. Pr ietaisą s ureg uliavę dū mtra ukį tvirtai pritvirtinkite naudodami A varžtus (4 pav.). Įvairiam montavimui naudokite varžtus ir varžtųinkarus, tinkamus sienos tipui (pvz., gelžbetoniui, tinko plokštei ir t. t.). Jei varžtai ir varžtųinkarai pateikiami su produktu, patikrinkite, ar jie tinka sienos, ant kurios bus taisomas dūmtraukis, tipui.

• Jei prietaisas skirtas naudoti būstuose su necentralizuoto

išsiurbimo įrenginiu, atlikite šiuos veiksmus:

- Jungiklis valdo vožtuvo atidarymą ir uždarymą naudojant termoelektrinį įrenginį. Jungiklį nustatant ties padëtimi ON (įjungta) po minutës vožtuvas atsidaro pasisukdamas 90° kampu, leisdamas įsiurbti tvankųorą. Jungiklį nustačius ties padëtimi OFF vožtuvas užsidaro po 100 sekundžių.

• Dekoratyvinio teleskopinio dūmtakio pritvirtinimas

Elektros maitinimo tinklą montuokite pagal dekoratyvinio dūmt akio matmen is. Je i prietai są rei kia mon tuot i su vamzdžiu arba išoriniu varikliu, paruoškite oro išmetimo angą. Sureguliuokite viršutinio dūmtakio laikytuvo plotį (3 pav.). Tada jį varžtais A (3 pav.) pritvirtinkite prie lubųtaip, kad jis būtųvienoje linijoje su dūmtraukiu ir atitinkamu atstumu nuo lubų, kaip parodyta 2 pav. C anšą pritvirtinkite prie oro išleidimo angos naudodami sujungimo vamzdį (4 pav.). Viršutinį dūmtakį įkiškite į apatinį ir palikite virš rëmo. Viršutinį dūmtakį ištraukite iki laikytuvo ir pritvirtinkite jį varžtais B

- 29 -

(3 pav.). Jei norite dūmtraukį iš vamzdinio transformuoti į ltruojantį, agento paprašykite anglies ltrųir vadovaukitës montavimo instrukcijomis.

• Filtravimo versija

Dūmtraukį ir du dūmta kius sumontuokite kaip apraš yta paragrafe apie vamzdinio dūmtraukio montavimą. Norëdami suri nkti f iltravimo d ūmta kį, žr. rinki nyje p atei kia mas instrukcijas. Jei rink inys nepateikiamas, užsisakykite jį iš tiekëjo kaip priedą.Filtrai turi būti naudojami dūmtraukio įsiurbimo įrenginyje. Jie turi būti centruojami pasukant 90 laipsniųkampu, kol sustabdymo griebtuvas užsikabins (7 pav.).

NAUDOJIMASIS IR TECHNINĖ PRIEŽIŪRA

• Rekomenduojamą prietaisą įjungti prieš gaminant maistą.

Rekomenduojama prietaisą palikti veikiantį 15 minučių po valgio gaminimo, kad virimo garai ir kvapai būtų visiškai pašalinti. Tinkamą dūmtraukio veikimą sąlygoja techninės priežiūros operacijų, ypač aktyvuotos anglies filtro, kontrolė.

• Filtrai nuo riebalų pagauna ore pakibusias riebalų daleles ir

todėl gali užsikimšti, priklausomai nuo prietaiso naudojimo dažnumo. Norint išvengti gaisro, rekomenduojama filtrą valyti vėliausiai kas 2 mėnesius, vadovaujan tis tokiomis instrukcijomis:

- Nuo dūmtraukio nuimkite filtrus ir išplaukite juos vandens ir neutralaus skysto detergento tirpale, juos pamerkdami.

- Kruopščiai išskalaukite šiltu vandeniu ir palikite džiūti.

- Filtrus taip pat galima plauti indaplovėje. Aliuminio panelės po kelių plovimų gali pakeisti spalvą. Dėl to vartotojas neturėtų skųstis, taip pat panelės nekeičiamos.

• Aktyvintos anglies filtrai apvalo aplinkoje besikeičiantį orą.

Filtrai yra neplaunami ir nepanaudojami antrą kartą, todėl juos reikia keisti daugiausia kas keturis mėnesius. Aktyvintos anglies filtro prisipildymas priklauso nuo prietaiso naudojimo dažnumo, virimo tipo ir filtrų nuo riebalų valymo dažnumo.

• Reguliariai valykite ventiliatorių ir kitus dūmtraukio paviršius,

naudodami skudurėlį, sudrėkintą denatūruotu alkoholiu arba neabrazyviniu skystu detergentu.

• Apšvietimo instaliacija sukurta naudoti valgio gaminimo

metu, bet ne ilgam bendram aplinkos apšvietimui. Ilgas apšvietimo i nsta liac ijos n audo jima s žymi ai sum ažin a apšvietimo lemputės naudojimo trukmę.

• Halogeninių lempučių keitimas 8 pav.) Norėdami pakeisti halogenines lemputes B, nuimkite stiklinį gaubtą C, naudodam i svertą ties atit inkamais plyšiais. Pakeiskite lemputes tokio pat tipo naujomis lemputėmis. Dėmesio: nelieskite lemputės plikomis rankomis.

• Komandos: 5 pav. mechaninis mygtukų simboliai aprašyti toliau:

A = APŠVIETIMAS B = IŠJUNGIMAS C = I GREITIS D = II GREITIS E = III GREITIS

GAMINTOJAS ATSIRIBOJA NUO BET KOKIOS ATSAKOMYBĖS, SUSIJUSIUS SU ŽALA RANGAI, KURI BUVO PADARYTA NESILAIKANT INSTRUKCIJOJE PATEIKTŲ NURODYMŲ IR ĮSPĖJIMŲ.

EESTI

ÜLDIST

Lugege hoolikalt käesolevat juhendit, kuna leiate siit tähtsat teavet, mis puudutab seadme turvalist paigaldust, kasutust ja hoold ust. Hoidke juhend alles, et sellest oleks abi ka edaspidi. Seade on mõeldud kasutamiseks imiventilaatorina (õhu sisseimemine ja selle väljalaskmine õue – Joonis 1B), filtreerijana (siseruumide õhu taaskasutamine – Joonis 1A).

OHUTUSNORMID

1. Olge ettevaatlik, kui samal ajal on töös nii tõmbekapp kui põleti või kolle, mis on sõltuvad ümbritsevast õhust ja mille toide on muu, kui elektritoide, kuna tõmbekapp tõmbab töö käigus ümbrusest sisse õhku, mida vajavad põletamiseks põleti või kolle. Negatiivne rõhk ruumis ei tohi ületada 4 Pa (4 x 10-5 baari). Ohutu töö tagamiseks hoolitsege selle eest, et ruum on piisavalt õhutatud. Järgige õhu väljalaskmisel kohtriigis kehtivaid määrusi.

Enne seadme elektrivõrku ühendamist:

- kontrollige infoetiketilt (seadme sees), kas pinge ja võimsus vastavad võrgule ning kas stepsel on sobiv. Kahtluse korral pöörduge professionaalse elektriku poole.

- Kui toitejuhe on kahjustatud, tuleb see välja vahetada uue juhtme või saadavaloleva spetsiaalse agregaadiga valmistaja või valmistaja tehnoabi juuresolekul.

-Ühendage seade 3 A kaitsmega pistiku või 2 kahefaasilise ja 3 A kaitsmega juhtme abil toitevõrku.

2. Tähelepanu! elektriseadmed võivad olla teatud tingimustes ohtlikud; A) Ärge proovige kontrollid a filtreid, kui tõmbekapp on töös; B) Ärge pu udutag e l ampe ega nende ümbrust ko he pärast pikemaaegset valgustussüsteemi kasutamist ega selle ajal; C) Tõmbekapi all on keelatud küpsetada leegiga; D) Hoiduge lahtise tule eest, kuna see kahjustab filtreid ja on tuleohtlik; E) J äl gige p raet av at to it u p id ev al t, et v äl tid a ülekuumenenud õli süttimist; F) Enn e igas ugu se h ooldu se s oor itami st l üli tage tõmbekapp elektrivõrgust välja. G) Väikesed lapsed ja nõrga tervisega inimesed ei tohiks kasutada seadet ilma järelvalveta. H) Väikeste laste puhul tuleb jälgida, et nad seadmega ei mängiks.

Seade kannab Euroopa Direktiivile 2002/96/EÜ vastavat märki, Waste Electrical And Electronic Equipment (WEEE). Olles teinud kindlaks, et seadet käideldakse korrektsel viisil, aitab seadme kasutaja kaasa keskkonnale ja tervisele kahjulike tagajärgede vältimisele.

Sümbol tootel või seda saatvatel dokumentidel näitab, et seda toode t ei tohi lugeda olmejäätmete hulka, vaid see tuleb viia vastavates se elektri liste ja elektrooniliste seadme te töötluspunk tidesse.Selles t tuleb lah ti saada, järgid es jäät mete l adust amis e koh alik ke no rmati ive. Lisainformatsiooni saamiseks seadme käsitamise, taastamise

- 30 -

EST

ja taaskasutamise kohta võtke ühendust kohaliku vastava asutusega, olmejäätmete kogumise punktiga või kauplusega, kust toode osteti.

AIGALDAMISJUHEND

Pai galdustöi d ja elektr iühe ndus i võib so orit ada vai d spetsialist.

• Elektriühendus

Seade kulub II klassi, seetõttu ei tohi ükski juhe olla ühendatud maaühendusega. Elektrivõrku ühendamine tuleb sooritada järgnevalt: PRUUN = L liin SININE = N neutraalne Kui pistikut ei ole ka asas, tuleb juhtmele paigaldada normaliseeritud standardp istik, mis sobi b teabeetiketil “omadused” näidatud vooluga. Kui pistik on kaasas, sooritage paigaldus nii, et pistikule on pärast paigaldamist hõlbus juurde pääseda.Kui seade ühendatakse otse elektrivõrku, tuleb seadme ja võrgu vahele paigaldada mitmesuunaline kaitselüliti, ühenduste vahele jätta vähemalt 3 mm, koormusele vastavas suuruses ja kooskõlas kohalike normidega.

• Miinimumkaugus toiduvalmistamispinna ja köögi tõmbekapi

kõige madalama osa vahel peab olema vähemalt 65 cm. Kui kasutatakse ühendustoru, mis koosneb kahest või enamast osast, peab madalam osa minema ülemise sisse. Ärge ühendage tõmbekapi väljalaskeava kanaliga, kus ringleb kuum õhk või mida kasutatakse suitsu eemaldamiseks, mida tekitavad seadmed, mis ei tööta elektritoitega.

- Enne paigalduse alustamist, ühendage lahti rasvafilter(filtrid), et seadet oleks kergem käsitleda (Joonis 6).

- Juhul kui seade paigaldatakse imiventilaatorina tehke enne valmis avaus õhu eemaldamiseks.

• Soovitame kasutada 150-diameetrilist õhuväljalasketoru. Väik sema diame etrig a väl jalas ketor u kasut amise l võib toote efektiivsus väheneda ja selle kasutamine muutuda lärmakamaks.

• Kinnitamine seinale

Järgige avauste (A) jaoks määratud kõrgust (Joonis 2). Kinnitage seade seinale ja seadke see horisontaalasendisse riiuliga. Järgnevalt kinnitage tõmbekapp kindlalt kahe kruviga (A) (Joonis 4). Kasutage erinevateks paigaldusteks kruvisid ja tüübleid, mis sobivad antud seina tüübile (näit. raudbetoon, kipsplaat jms). Juhul kui kruvid ja tüüblid on tootega kaasas, kontrollige, et need sobivad antud seina tüübiga, kuhu kapp tahetakse kinnitada.

• Kui Teie seade on mõeldud kasutamiseks keskventilatsiooniga

varustatud ruumides, sooritage järgnevad toimingud:

- Lüliti juhib klapi avanemist ja sulgumist termoelektrilise seadise kaudu. Lülitage lüliti asendisse ON (sees) – ühe minuti pärast avaneb klapp pöördudes 90° ja võimaldades nii kasutatud õhu sissevõttu. Lülitades lüliti asendisse OFF (väljas) sulgub klapp 100 sekundi möödudes.

• Dekoratiivsete teleskoopühenduste kinnitamine

Seadke voolujuhe dekoratiivühenduse takisti sisse. Kui Teie seade tuleb paigaldada imiventilaatorina või välise mootoriga, tehke esmalt valmis õhu väljalaskeava. Reguleerige kõrgema ühenduse tugiklambri laius (Joonis 3). Järgnevalt kinnitage

see kruvidega (A) lakke samal teljel tõmbekapiga (Joonis

3) ning arvestades Joonisel 2 näidatud kaugust laest. Ühendage äärik (C) ja õhu väljatõmbeava ühendustoruga (Joonis 4). Viige ülemine ühendus alumise sisse ja toetage kerele. Tõmmake ülemist ühendust pikemaks kuni jaluseni ja kinnitage see kruvidega (B) (Joonis 3). Selleks, et muuta tõmbekapp imiventilaatorist ltreerijaks, küsige edasimüüjalt aktiivsüsinikuga ltreid ja järgige paigaldusjuhiseid.

• Filtreeriv versioon

Paigaldage tõmbekapp ja kaks ühendust nii, nagu on näidatud peatükis imiventilaatori funktsiooniga kapi paigaldamise kohta. Filtreeriva õhu lüliti paigaldamise kohta vaadake komple ktis olevaid juhende id. Kui komp lekti kaasa s ei ole, tellige see edasimüüjalt lisavarustusena. Filtrid tuleb paigaldada kapi sees oleva imiventilaatorseadme sisse keskele ja keerata neid 90 kraadi st. lõpuni kuni kuulete naksatust (Joonis 7).

KASUTUS JA HOOLDUS

• Soovitame seade sisse lülitada enne igasuguse sooja toidu

küpsetamist. Soovitame lasta seadmel töötada 15 minutit ka pärast toiduvalmistamise lõpetamist, et õhk täielikult puhastuks. Tõmbekapp töötab korralikult, kui seda õieti ja regulaarselt hooldada – pöörake erilist tähelepanu rasvafiltrile ja aktiivsüsinikuga filtrile.

• Rasvafilter on mõeld ud õhus hõljuvate rasvaosakeste

kinnipüüdmiseks, seetõttu võib see vastavalt seadme kasutamissagedusele ummistuda. Akrüülfilter, mis asub võre peal, tuleb välja vahetada, kui läbi võre näha olev tekst on värvi vahetanud ja tint laiali läinud – uus filter tuleb paigaldada nii, et teksti on tõmbekapi võre tagant näha. Juhul, kui akrüülfiltritel ei ole teksti või kui on kasutusel metallist filtrid või alumiiniumpaneel, tuleb tuleohutuse mõttes filtreid pesta (maksimaalselt iga 2 kuu tagant) talitades järgnevalt:

- võtke filter võre küljest lahti ning peske seda vee ja neutraalse pesuvedelikuga lastes mustusel lahti tulla.

- Loputage rohke leige veega ja laske kuivada. Metallist filtreid ja/või alumiiniumpaneeli võib pesta ka nõudepesumasinas. Pärast paari pesemiskorda on võimalik, et alumiiniumist filtrite või alumiiniumpaneeli värv on muutunud. See ei anna alust nende väljavahetamiskaebuse esitamiseks. Väljavahetamis- ja pesemisjuhendite mittejärgimise korral muutuvad rasvafiltrid tuleohtlikuks.

• Aktiivsüsinikuga filtrid on mõeldud tagasi ruumi lastava

õhu puhastamiseks. Filtrid ei ole pestavad ega uuendatavad ja nad tuleb välja vahetada maksimum iga nelja kuu tagant. Aktiivsüsiniku küllastus sõltub seadme kasutustihedusest, köögi tüübist ning rasvafiltri puhastamise regulaarsusest.

• Puhas tage korr apäraselt kõik ventilaato rile ja teis tele

pi ndade le ko gun enud sa des tised , kasu tades s ell eks denatureeritud piirituse või vedela neutraalse mitteabrasiivse puhastusvahendiga niisutatud lappi.

• Va lg us tu ss üs te em on m õe ld ud k as ut ami se ks

toi duval mista mise ajal ja mitte ruu mi pikemaa jalis eks üldvalgustuseks. Valgusti pikaajaline kasutamine vähendab märkimisväärselt lambi keskmist eluiga.

• Halogeenpirnide (Joon. 8) väljavahetamine.

Halogeenpirni B väljavahetamiseks eema ldag e kang i

- 31 -

abi kasutades klaas C. Asendage pirnid uute, sama tüüpi pirnidega. Ettevaatust: Ärge katsuge elektripirni paljaste kätega.

• Nupud: (joonis 5) mehhaanilised kasutatud sümbolid on järgnevad:

A = nupp VALGUSTUS B = nupp OFF (väljas) C = nupp ESIMENE KIIRUS D = nupp TEINE KIIRUS E = nupp KOLMAS KIIRUS

KEE LDUME I GASUG USEST VAST UTUSE ST MAIN ITUD JUHENDITE MITTEJÄRGIMISEST TEKKIDA VÕIVA KAHJU EEST.

УКРАЇНСЬКОЮ

ЗАГАЛЬНІ ЗАУВАЖЕННЯ

Уважно прочитайте вміст даної брошури, в якій приведені важливі вказівки, що стосуються безпеки установки, використання і технічного обслуговування. Збережіть брошуру для подаль ших консультацій. Прис трій був спроектований для використання у витяжній версії (вивід повітря назовні - Мал. 1B), фільтруючій (повторне використання повітря - Мал. 1A).

ЗАХОДИ БЕЗПЕКИ

1. З авж ди стежт е за ти м, чи прац юють од ночас но витяжка і пальник або духовка, які залежать від повітря навколишнього середовища і які живляться енергією, що відрізняється від електричної, оскільки витяжка віднімає частину повітря, в якому паль ник або духовка мають потребу для горіння. Негативний тиск у приміщенні не повинен перевищувати 4 Па (4x10-5 бар). Для безвідмовної роботи, забезпечте відповідну вентиляцію приміщення. У тому, що стосується відведення повітря назовні, слідуйте нормам, що діють у вашій країні.

Перед підключенням моделі до електричної мережі:

- перевірте заводську табличку з даними (розташовану всередині приладу ), щоб переконатися, що напруга і потужність відповідають напрузі і потужності в мережі, а спо лучн е гніздо їм п ідход ить. У випа дку су мнів ів проконсультуйтеся з кваліфікованим електриком.

- Якщо кабель живлення пошкоджений, його необхідно замінити спеціальними кабелем або комплектом для підключення від виробника або його служби технічної допомоги.

- Пiд’єднати пристрiй до мережi живлення за допомогою штепселю з запобiжником 3A або до двох проводiв двофазного провідника, захищених запобiжником 3A.

2. Увага!!! За певних обставин побутові електроприлади можуть бути небезпечними. A) не намагайтеся перевіряти фільтри при працюючiй витяжцi. B) не торк айтеся ламп і п рилегл их зон, під час їх роботи і відразу ж після трива лого викори стання

освітлення. C) забороняється готувати їжу на відкритому полум’ї під витяжкою. D) Уни кайте від кри того по лум’ я, то му що во но ушкоджує фільтри і є пожеженебезпечним. E) Весь ч ас сте жте за підс мажу вано ю їжею , щоб уникнути спалаху перегрітого масла або олії. F)До виконання будь-якого технічного обслуговування, вимкніть витяжку з електричної мережі. G) Даний прилад не призначений для використання дітьми або особами, що вимагають нагляду. H) Забороняйте дiтям гратися з приладом.

Да ни й п рис тр ій ма рков ан ий у ві дпо ві дно ст і д о Євр опейсько ї Д ирективи 2002/96/E C, Елек тричне та електронне обладнання, що підлягає утилізації (WEEE). Перекон авшись у тому, що даний вирі б у тилізується належни м чином, користу вач сприяє попередженню потенційних негативних наслідків для навколишнього середовища і здоров’я людини.

Символ на виробі або супровідній дoкументації означає, що до даного продукту не можуть застосовуватися норми як до побутових відходів, але він має бути доставлений у відповідний пункт для збору для утилізації електричної та електронної апаратури. КДійте відповідно до місцевих норм з переробки відходів. Для подальшої інформації про обробку, відновлення й рециклювання цього виробу, звернітьс я до відповідного місцевого відділу, служби по збиранню побутових відпрацьованих матеріалів або торговельної точки, де був придбаний даний виріб.

ІНСТРУКЦІЇ З УСТАНОВКИ

Операції із монтажу і підключення до електричної мережі мають виконуватися фахівцями.

• Підключення до електричної мережі

Пр истрі й спр оек това ний за кл асом II, том у нем ає необхідності підключення кабелю заземлення. З’єднання з електричною мережею повинне виконуватися таким чином: КОРИЧНЕВИЙ = L фаза СИНІЙ= N нейтраль Якщо кабель не має вилки, встановіть вилку, яка відповідає навантаженню, вказаному на етикетці з характеристиками. За наявності вилки забезпечте її легку доступність, після монтажу установки. У разі безпосереднього підключення до електричної мережі, необхідно помістити між установкою і мережею двуполюсний вимикач з мінімальним зазором між контак тами 3 мм, р озра хова ний на в ідпо відне навантаження і такий, що відповідає діючим нормам.

• Мінімальна ві дстань між пове рхнею для ус тановки

посуду на пристрої для приготування і найбільш низькою частиною витяжки не повинна бути меншою за 65 см. Необхідно використовувати шланг для підключення, що складається з двох або більше частин, верхня частина має бути зовні нижньої частини. Не підключайте вихідний отвір витяжки до повітропроводу, в якому проходить холодне або відпрацьоване повітря для виведення димів пристроїв, що працюють не на електричній енергії. До початку операцій з монтажу, для поліпшення маневреності пристрою, витягніть протижировий фільтр/и (Мал. 6). У разі

- 32 -

монтажу установки у витяжній модифікації підготуйте отвір для відведення повітря.

• Рекомендується використання труби діаметром 150 для

виведення повітря. Використання труби меншого діаметру може погіршити експлуатаційні якості виробу та збільшити рівень шуму.

• Закріплення на стіні

Підготуйте отвори A, дотримуючись вказаних розмірів (Мал . 2) . За кріпіть установк у на стіні і вирівн яйте її в горизонтальному положенні за допомогою вирівнюючого приладу. Тепер остаточно закріпіть витяжку за допомогою 2 гвинтів A (мал. 4). Для різних видів монтажу використовуйте додаткові гвинти і планки, які відповідають стіні даного типу (наприклад залізобетон, гипсокартон, і т.д.). У випадку, якщо гвинти і планки постачаються разом із виробом, переконайтеся в тому, що вони придатні для стіни, в якій має бути закріплено витяжку.

• Якщо ваш прилад спроектовано для використання в

будiвлях, що мають централізовану витяжну вентиляцію, виконайте такі операції:

- Вимикач уп равляє відк риттям і закри ттям клапана за допо могою термоелек тричн ого при стро ю. Якщо вим икач вста новлений в положен ня Ввімкн ), через хвилину відкривається клапан, з обертом на 90 градусів, дозволяючи, таким чином, всмоктувати відпрацьоване повітря. Якщо вимикач встановлений у положення OFF (Вимкн), через 100 секунд, клапан закривається.

• Закріплення декоративних телескопічних з’єднань

Підготуйте дроти для електричного живлення в межах габаритів декоративних з’єднань. Якщо ваша установка

- витяжної модифікації або в модифікації із зовнішнім двигуном, підготуйте отвір для відведення повітря. Відрегулюйте шир ину підтриму ючої скоби верхнього кріплення (Мал. 3) Послідовно закріпіть її на стелі, так, щоб вона була на одній осі з вашою витяжкою, за допомогою гвинтів A (Мал. 3), дотримуючись відстані від стелі, що вказана на Мал.2. Підключіть, за допомогою сполучної труби, фланець C до отвору для відведення повітря (Мал. 4). Вставте верхній канал всередину нижнього і закріпіть їх на корпусі. Викрутіть верхній канал до скоби і закріпіть його за допомогою гвинтів B (Мал. 3). Щоб перетворити витяжку у витяжній модифікації у витяжку у фільтруючій модифікації, зверніться за фільтрами з активованого вугілля до вашого постачальника і слідуйте даним інструкціям з монтажу.

• Фільтруюча модифікація

Встановіть витяжку і два з’єднання як вказано в параграфі, що стосуєт ься мо нтаж у витяжк и у витяжній вер сії. Для монтажу девіатора, що фільтрує повітря, дивиться інс трукц ії, що знаходятьс я в ком плекті. Якщо таки й комплект не постачається, зверніться за ним до вашого постачальника, як за додатковими аксесуарами. Фільтри мають бути встановлені на витяжному блоці, розміщеному усередині витяжки, шляхом їх установки у центрі і повороту на 90 градусів до упору (Мал. 7).

ВИКОРИСТАННЯ ТА ОБСЛУГОВУВАННЯ

• Рекомендується ввімкнути установку ще до приготування

будь-якої їжі. Рекомендується дати установці попрацювати

протягом 15 хвилин після закінчення приготування їжі для повного відведення відпрацьованого повітря. Надійна робота витяжки обумовлена правильним і постійним технічним обслуговуванням; особливу увагу необхідно приділяти протижировому фільтру і фільтру з активованого вугілля.

• Протижировий фільтр призначений для затримання

част инок ж иру, що з находя ться в п овіт рі, тому він засмічується залежно від інтенсивності використання установки. Акриловий фільтр, який знаходиться на гратці, підлягає заміні, коли написи, що видимі крізь гратку, змінюють колір, а чорнило розтікає ться; новий фільтр має бути встановлений так, щоб написи було видно через гратку із зовнішнього боку витяжки. У випадку, якщо акрилові фільтри не мають написів, або вживаються металеві фільтри або панелі з алюмінію, щоб уникнути можливого спалаху, кожні 2 місяці необхідно якомога ретельніше мити фільтри, виконуючи такі операції:

- зніміть фільтр з гратки і промийте його розчином води і рідкого нейтрального миючого засобу, так щоб бруд розчинився.

- Добре прополоскати теплою водою і дати висохнути. Металеві фільтри і / або панелі з алюмінію можна мити у посудомийній машині Після багаторазового миття фільтри або панелі з алюмінію, можуть змінити колір. Цей факт не дає право на рекламацію для їх можливої заміни. У разі невиконання інструкцій із заміни і миття Ви піддаєтеся ризику запалення протижирових фільтрів.

• Фільтри на активованому вугіллі служать для очищення

повітря, що потрапляє в навколишнє середовище. Фільтри не підлягають миттю або відновленню і повинні мінятися не рід ше за один раз на чоти ри місяц і. Насичені сть активованого вугілля залежить від тривалості використання установки, від типу кухні і регулярності, з якою виконується чищення протижирового фільтру.

• Вико нуйте регуляр не чищен ня всіх забрудне нь на

вен тиляторі і на інш их пове рхнях , викор истов уючи тканину, змочену денатурованим спиртом або рідкими нейтральними не абразивними миючими засобами.

• Блок освітлення спроектований для використання під

час приготування їжі і не призначений для тривалого використання для загального освітлення приміщення. Трив але ви користання осві тлення істотн о зменшує середній термін служби ламп.

• Заміна галогенових ламп (Мал. 8).

Щоб замінити галогенові лампи B, зніміть скло C, дiючи важелем на спеціальні прорізи. Замініть їх лампами того ж типу. Увага: не торкайтеся до ламп незахищеними руками.

• Засоби управління: (мал.5) механiчнi система символів розшифрована нижче:

A= кнопка ОСВІТЛЕННЯ B= кнопка OFF (ВИМКН) C= кнопка ПЕРША ШВИДКІСТЬ D= кнопка ДРУГА ШВИДКІСТЬ E= кнопка ТРЕТЯ ШВИДКІСТЬ

ВИРОБНИК НЕ НЕСЕ БУДЬ-ЯКОЇ ВІДПОВІДАЛЬНОСТІ ЗА МОЖЛИВИЙ ЗБИТОК, ВИКЛИКАНИЙ НЕДОТРИМАННЯМ ВИЩЕЗГАДАНИХ НОРМ.

- 33 -

БЪЛГАРСКИ

ОБЩИ ДАННИ

Прочетете внимателно съдържанието на настоящето ръко водс тво, тъй к ато то да ва ва жни ука зания з а бе зо па сност та пр и ин ст ал иране , ек сп ло ата ци я и подд ръжк а.Съ хран явайте инст рукц ията з а всяка по- нататъшн а к онсул тация. Уредът е проек тиран за използване във версия за аспирация (извеждане на въздуха навън - Фиг.1B), за филтриране (рециклиране на въздуха вътре - Фиг.1A).

ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ

1.Да се внимава ако работят едновременно аспиратор и горелка или огнище, които зависят от въздуха на средата и се захранват от енергия, различна от електрическата, тъй като при работата си аспираторът отнема от средата въздух, необходим за горенето на горелката или огнището. Отрицателното налягане в помещението не трябва да превишава 4 Pa (4x10-5 bar). Затова за безопасност при работа трябва да се предвиди подходяща вентилация на помещението. За външно извеждане трябва да се придържате към действащите разпоредби във вашата страна.

Преди да свър жете мо дела к ъм еле ктри ческ ата мрежа:

- вижте табелката с данните (от вътрешната страна на уреда), за да се уверите, че напрежението и мощността съответстват на мрежовите и свързващ ият контакт е подходящ. При съмнение консултирайте се с квалифициран електротехник.

- Ако захранващият кабел е повреден, той трябва да се подмени с кабел или специален комплект, който можете да намерите при производителя или в неговия сервиз за техническа поддръжка и ремонт.

- Свъ ржете прис пособлени ето към е лект ричес кото захранване чрез контакт с предпазител със с топяема вложка 3А, или към двата двуфазни проводника, защитени от предпазител със стопяема вложка 3А.

2.ВНИМАНИЕ ! Пр и о пре дел ени о бс тоя тел ств а д ома кин ск ите електроуреди могат да бъдат опасни. A) Не се опитвайте да контролирате филтрите при работещ аспиратор. B) Не докосвайте лампите и близките до тях зони по време или веднага след продължителна работа на осветителната инсталация. C) Забранено е да се приготвя храна на пламъка под аспиратора. D) Избягвайте открития пламъ к, тъй като може д а повреди филтрите и е пожароопасен. E) Наблюдавайте непрекъснато пърженето, за да се избегне запалване на загрятото олио. F) Преди извъ ршване на работи по подд ръжката аспираторът трябва да се изключи от електрическата мрежа.

Този уред е в съответствие с Европейската Директива

2002/96 /EC, Waste Elec trical and Elect ronic Equi pment (WEEE). Като се грижи това изделие да бъде преработено по под ход ящ на чин , пот реб ите лят доп рина ся за предотвратяване на отрицателните последици за околната среда и здравето.

Символът върху изделието или върху съпровождащата го документация показва, че това изделие не трябва да се изхвърля заедно с битови отпадъци, а да се занесе в пункт за рецик лиране на електрически и електронни уреди. Изхвърлете го, следвайки местните нормативи за пр ераб отван е на отп адъц ите. За по- ната тъш на информация относно третирането, възстановяването и рециклирането на това изделие, се свържете с подходящия местен отдел, службата по събиране на битови отпадъци или с магазина, от който сте закупили уреда.

ИНСТРУКЦИИ ЗА ИНСТАЛИРАНЕ

Операциите по монтаж и електрическо свързване трябва да се извършват от специализиран персонал.

• Електрическо свързване

Произведеният уред е от II клас, затова не е необходимо да бъде включен в заземен контакт. Свързването към електрическата мрежа трябва да се извършва както следва: КАФЯВ = L линия СИН = N неутрален Ако не е предвиден, монтирайте на кабела нормализиран щепсел, за напрежението, което е отбелязано на етикета на хар актер истиките. Ако е дос тавен такъв щепс ел, монтирайте го така, че да бъде леснодостъпен след инсталиране на уреда. В случай на директно свързване към електрическата мрежа е необходимо между уреда и мрежата да се постав и многополюсен прекъсвач с мини мално отваряне между контак тите 3 mm, който да бъде оразмерен за напрежението и да отговаря на действащите нормативи.

• Минималното разстояние между опорната повърхност на

съдовете за готвене върху приспособлението за готвене и най-ниската част на кухненския аспиратор трябва да бъде най-малко 65 cm. Ако се наложи използването на тръба за свързване, състояща се от две или повече части, горната част трябва да бъде от външната страна на долната. Не свързвайте изхода на аспиратора към тръба, по която циркулира горещ въздух или се използва за извеждане на дима от уреди, които се захранват от енергия, различна от електрическата. Преди да преминете към операциите по монтажа за по-лесно маневриране с уреда свалете обезмаслителния филтър/филтри (Фиг.6). При монтаж на уреда във версия аспиратор, подгответе отвора за извеждане на въздуха.

• Препоръчва се да се използва тръба за отвеждане на

въздуха с диаметър 150. Използването на редукция може да намали характеристиките на уреда и да увеличи нивото на шума.

• Фиксиране към стена

Пробийте отворите A като спазвате посочените разстояния (Фиг.2). Фиксирайте уреда към стената и го позиционирайте хоризонтално с опорите. След правилно позициониране

- 34 -

фиксирайте окончателно аспиратора чрез 2-та винта A (Фиг.4). За различно монтиране използвайте винтове и дюбели, подходящи за типа стена (напр. армиран бетон, гипсока ртон, и т.н.). Кога то в интовете и дюбелите са доставени в комплект с изделието трябва да се уверите, че са подходящи за типа стена, към която трябва да се фиксира аспираторът.

• Ако вашият уред е проектиран за работа в помещения

с централна аспирация, трябва да изпълните следните операции:

- Прекъсвачът управлява отварянето и затварянето на вентил чрез термоелектрическо приспособление. Когато прекъсвачът се включи на позиция ON, след една минута вентилът се отваря със завъртане на 90°, позволявайки по този начин аспирацията на замърсения въздух. Когато прекъсвачът се включи на позиция OFF, вентилът се затваря след 100 секунди.

• Фиксиране на декоративни телескопични връзки

Подгответе електрическото захра нване в рамките на декоративната връзка. Ако вашият уред трябва да бъде инсталиран във версия аспиратор или във версия външен двигател, подгответе отвора за извеждане на въздуха. Регулирайте широчин ата на поддърж ащата скоба на горната връзка (Фиг.3). След това я фиксирайте към тавана така, че да бъде съосна с вашия аспиратор чрез винтовете A (фиг.3) като спазвате посоченото на Фиг.2 разстояние от тавана. Свържете чрез тръба за връзка фланеца C към отвора за извеждане на въздух (Фиг.4). Вмъкнете горната връзка във вътрешността на долната свързваща част и ги опрете над изхода. Измъкнете горната свързваща част до скобата и я фиксирайте чрез винтовете B (Фиг.3). За да трансформирате уреда от версия аспиратор във версия филтър, поискайте от вашия дистрибутор филтри с активен въглен и следвайте инструкциите за монтаж.

• Версия филтър

Инсталирайте уреда и двете свързващи части така, както е посочено в параграфа за монтаж на уреда във версия аспиратор. За монтажа на отклонението за филтриран въ здух с лед вай те ин стр укц иите, съдър жащ и се в комплекта. Ако комплектът не е включен в доставката, поръч айте го при В ашия д оста вчик к ато аксесоар. Фил трите трябва да се постав ят към аспир ираща та група, разположена във вътрешната част на уреда, да се центрират към нея и да се завъртят на 90 градуса до фиксиране чрез щракване (Фиг.7).

ЕКСПЛОАТАЦИЯ И ПОДДРЪЖКА

• Препоръчва се уредът да се включи в работно положение

преди да се премине към приготвяне на каквато и да е храна. Препоръчва се да се остави уредът да работи 15 минути след като е приключило приготвянето на храната за пълн о и звеждане на замърсения въздух. Добр ата работа на уреда зависи от неговата правилна и постоянна по ддръж ка, като се отде ли осо бено вни ман ие на обезмаслителния филтър и на филтъра с активен въглен.

• Обезмаслителният филтър трябва да задържа мастните

частици, разпръснати във въздуха, и затова може да се запуши за различно време в зависимост от честотата на използването му. Акрилният филтър, който е опрян на решетката, трябва да се подмени, когато надписите,

виждащи се през нея, променят цвета си и мастилото се разстеле, новият филтър трябва да се постави така, че надписите да се виждат през решетката от външната страна на уреда. В случай че на акрилните филтри няма надписи, или се използват метални филтри или на алуминиев панел, за да се предотврати опасността от евентуален пожар, трябва филтрите да се измиват най-много на всеки 2 месеца, чрез извършване на следните операции:

- сваля се филтърът от решетката и се измива с разтвор от вода и течен неутрален миещ препарат, като се изчака да се отделят нечистотиите.

- Изплаква се обилно с хладка вода и се оставя да изсъхне. Металните филтри и/или алуминиевият панел могат да се измият и в миялна машина. След няколко измивания, ако филтрите са от алуминий или алуминиев панел, може да се забележат промени на цвета. Това не дава право на рекламация за евентуалната им подмяна. В случай че не се спазват инструкциите за подмяна и измиване, може да съществува риск от запалване на обезмаслителните филтри.

• Филтрите с активен въглен служат за пречистване на

въздуха, който се подава отново в средата. Филтрите не се мият или възстановяват и затова трябва да се подменят максимум на всеки четири месеца. Насищането на активния въгле н зависи от продъ лжителността на използване на уреда, от типа кухня и от редовността на почистване на обезмаслителния филтър.

• Почиствайте често всички отлагания по вентилатора

и по другите повърхности като използвате парче плат, натопено в денатуриран спирт или неутрални течни миещи препарати, които не са абразивни.

• Осветителната инсталация е проектирана за работа по

време на готвене, а не за продължителна употреба като основно осветление на помещението. Продължителната употреба на осветлението значително намалява средния живот на лампите.

• Смяна на халогенните лампи (Фиг.8).

За да смените халогенните лампи B, свалете стъклото C, като плъз нете в специалн ите процепи. Замене те с електрически крушки от същия вид. Внимание: не пипайте електрическата крушка с голи ръце.

• Команди: (фиг.5) механични символите са изброени по-долу:

A= бутон ОСВЕТЛЕНИЕ B= бутон OFF C= бутон ПЪРВА СКОРОСТ D= бутон ВТОРА СКОРОСТ E= бутон ТРЕТА СКОРОСТ

ПРОИЗВОДИТЕЛЯТ НЕ НОСИ НИКАКВА ОТГОВОРНОСТ ЗА ЕВЕНТУАЛНИ ЩЕТИ, ПРИЧИНЕНИ ОТ НЕСПАЗВАНЕ НА ГОРЕИЗЛОЖЕНИТЕ ПРЕДУПРЕЖДЕНИЯ.

SLOVENSKY

ZĮKLADNÉ ÚDAJE

Prečítajte si pozorne obsah tohto nįvodu, pretože je zdrojom dôležitých pokynov, týkajúcich sa bezpečnosti inštalįcie, použitia a údržby. Nįvod uschovajte pre prípadné ďalšie použitie. Zariadenie bolo navrhnuté pre použitie v odsįvacej

- 35 -

verzii (odvįdzan ie v zduchu do vonkajšieho prostredia – Obr.1B), vo filtračnej verzii (recirkulįcia vzduchu v interiéri) alebo s vonkajším motorom (Obr.1C).

BEZPEČNOSTNÉ POKYNY

použití a recyklįcii môžete získať, keď sa obrįtite na príslušný miestny úrad, zb ernú službu domového odpadu aleb o obchod, v ktorom ste výrobok zakúpili.

POKYNY PRE INŠTALĮCIU

1. Dįvajte pozor, či nie je súčasne v činnosti odsįvač pįr a horįk

alebo zdroj plameňa, ktorý potrebuje ku svojmu horeniu vzduch v miestnosti, napįjaný inou energiou ako elektrickou, pretože odsįvač pįr odoberį vzduch z okolia, ktorý potrebuje horįk alebo plameň na horenie. Podtlak v miestnosti nesmie prekročiť 4Pa (4x10-5 bar). Pre bezpečnú prevįdzku preto zaistite odpovedajúcu ventilįciu miestnosti. Pri odvįdzaní vzduchu do vonkajšieho prostredia je nutné, aby ste sa riadili platnými predpismi vašej krajiny.

Pred pripojením modelu k elektrickému rozvodu:

- skontrolujte štítok s údajmi (umiestnený vo vnútri zariadenia) a overte, či napätie a výkon odpovedajú danému elektrickému rozvodu a či je zįsuvka elektrického rozvodu vhodnį na zapojenie zariadenia. V prípade pochybností sa obrįťte na kvalifikovaného elektroinštalatéra.

- Ak je napįjací kį bel poš kodený, musí byť nah radený špeciįlnym kįblom alebo sadou, ktoré sú k dispozícii u výrobcu alebo v jeho servisnom stredisku.

- Pripojte zariadenie k napįjaniu prostredníctvom zįstrčky s poistkou s menovitou hodnotou 3A alebo k dvom vodičom dvojfįzového vedenia, chrįnených poistkou s menovitou

hodnotou 3A.

2. Upozornenie ! Za u rčit ých o koln ostí m ôžu byť e lektrospo treb iče nebezpečné. A) Ne pokúš ajte s a o kontro lu filtro v pri zap nuto m odsįvači B) Nedo týkajt e s a žiaro viek a priľah lých častí počas dlhodobého použiti a osvetlenia alebo bezprostredne po ňom. C) Je z akį zan é pr ipr avov ať j edl į na pl ame ni p od odsįvačom. D) Vyhnite sa manipulįcii s otvoreným plameňom, pretože pošk odzuje fil tre a je nebez pečný z hľadiska vzni ku požiaru. E) Neustįle udržujte pod kontrolou smaženį jedlį, aby ste zabrįnili vznieteniu rozpįleného oleja. F) Pred vykonaním akejkoľvek údržby odpojte odsįvač z elektrického rozvodu. G)N ie je vhodné , a by toto zari adenie po užíval i deti alebo osoby, ktoré musia byť pod dozorom. H) Zabezpečte, aby sa deti so zariadením nehrali.

Toto zariadenie je označené v súlade s Európskou smernicou 2002/96/ES, Waste Ele ctrica l a nd Electronic Equipment (WEEE). Tým, že si užívateľ preverí sprįvny spôsob likvidįcie tohto výrobku, predchįdza prípadným negatívnym vplyvom na životné prostredie a na zdravie.

Symbol na výrobku alebo na priloženej dokumentįcii poukazuje na to, že sa s týmto výrobkom nesmie zaobchįdzať ako s bežným domovým odpadom , al e mu sí sa odoslať do vhodnej zbern e, určenej na recyklįciu elektr ických a elektronických zariadení. Zariadenia sa musíte zbaviť v súlade s miestnymi predpismi na likvidįciu odpadu. Podrobnejšie informįcie o zaobchįdzaní s týmto výrobkom, jeho opätovnom

Operįcie spojené s montįžou a elektrické zapojenie môže vykonįvať len odborný personįl.

• Elektrické zapojenie

Toto zariadenie je vyrobené v triede I, a preto musí byť uzemnené. Pripojenie k elektric kému rozvodu musí byť vykonané nasledovne: HNEDÝ = L fįzový vodič MODRÝ = N nulový vodič Ak súča sťou zariadenia nie je no rmal izova nį zįs trčk a, namontujte na kįbel normalizovanú zįstrčku, vhodnú pre zįťaž uvedenú na identifikačnom štítku. Ak je zariadenie vybavené zįstrčkou, dbajte na to, aby bola po inštalįcii zariadenia ľahko prístupnį . V prípade priameho zapojenia k elektrickému rozvodu je potrebné medzi zariadenie a elektrický rozvod zapojiť omnipolįrny stykač s minimįlnou vzdialenosťo u kontaktov 3 mm, navrhnutý pre príslušnú zįťaž a odpovedajúci platným normįm.

• Minimįlna vzdialenosť medzi varnou doskou a najnižšou časťou kuchynského odsįvača musí byť najmenej 65 cm. V prípade použitia spojovacieho potrubia, skladajúceho sa z dvoch alebo viacerých dielov, musí byť horný diel nasadený na spodný diel. Odvod odsįvača nepripįjajte k odvodu, v ktorom cirkuluje teplý vzduch, ani k odvodu, ktorý sa používa na odvod dymu zo zariadení napįjaných inou energiou ako elektrickou. Pred zahįjením montįže vyber te z odsįvača protitukový/é filter/re (obr. 6). Uľahčíte si tak manipulįciu so zariadením. V prípade, že vykonįvate montįž odsįvacej verzie zariadenia, pripravte otvor na odvįdzanie vzduchu.

• Doporuč uje sa použitie rúrky na odvįdzanie vzduchu s priemerom 150. Použitie redukcie by mohlo znížiť výkonnosť výrobku a zvýšiť hluk.

• Montáž na stenu

Pripravte otvory A, podľ a uvede ných rozmerov (Obr.2). Pripevnite zari adenie na stenu a dajte ho do roviny (v horizontálnom smere) so zavesenými (hornými) skrinkami. Po v ykona ní regu láci e upe vni te odsá vač def initívn e prostredníctvom 2 skrutiek A (Obr.4). Pri montáži používajte skrutky a rozperné kotvy vhodné pre daný druh steny (napr. z betónu, sádrokartonu atď.) V prípade, ak sú skrutky a kotvy dodávané v príslušenstve výrobku, uistite sa, či sú vhodné pre daný druh steny, ku ktorej má byť pripevnený odsávač.

• Ak používate zariadenie v bytoch vybavených centrálnym odsávaním, vykonajte nasledovné operácie:

- Vypínač ovláda otváranie a zatváranie ventilu prostredníctvom tepelno-elektrického zariadenia. Po prepnutí vypínača do polohy ZAPNÚŤ, po jednej minúte sa ventil otvorí, otočením o 90°, čím umožní odsávanie znečisteného vzduchu. Po prepnutí vypínača do polohy VYPNÚŤ, sa ventil zavrie po uplynutí 100 sekúnd.

• Upevnenie dekoračných teleskopických spojov

Pripravte elektrické napájanie do priestoru dekoratívneho spoja. Ak má byť váš výrobok nainštalovaný v odsávacej

- 36 -

verzii, alebo vo verzii vonkajšieho motora, pripravte otvor na odvádzanie vzduchu. Nastavte šírku oporného strmeňa horného spoja (Obr.3). Následne ho prostredníctvom skrutiek A (Obr.3) upevnite k stropu tak, aby sa nachádzal v osi s vašim odsávačom, pričom dodržte vzdialenosť od stropu uvedenú na Obr.2. Prostredníctvom rúrky pripojte prírubu C k otvoru pre odvádzanie vzduchu (Obr.4). Zasuňte horný spoj do spodného spoja a uložte nad skriňu. Vysuňte horný spoj až po strmeň a upevnite ho prostredníctvom skrutiek B (Obr.3). Pre zmenu odsávača z odsávacej na ltračnú verziu, požiadajte vášho predajcu o ltre s aktívnym uhlím a vykonajte jednotlivé operácie v súlade s pokynmi pre inštaláciu.

• Filtračná verzia

Nainštalujte odsávač pár a dva spoje spôsobom znázorneným v odstavci, ktorý sa týka montáže odsávača v odsávacej verzii. Pri montáži odchyľovača ltrujúceho vzduch sa riaďte pokynmi uvedenými v príslušnej sade. Ak sada nie je súčasťou príslušenstva, môžete si ju objednať u Vášho predajcu ako doplnok. Filtre musia byť aplikované na odsávaciu jednotku, umiestnenú vo vnútri odsávača, musia byť na nej vystredené a otočené o 90 stupňov, až po cvaknutie dorazu (Obr.7).

POUŽITIE A ÚDRŽBA

• Odp orúč ame vįm u viesť z ariadenie d o činno sti ešte pre d zah įjení m prí pravy akéhok oľvek jedl a. Odporúča sa ponechať zariadenie v činnosti po dobu 15 minút po ukončení prípravy jedįl, aby bol úplne odvedený zapįchajúci vzduch. Sprįvna činnosť odsįvača je podmienenį sprįvnou a nepretržitou údržbou; zvlįštnu pozornosť je potrebné venovať protitukovému filtru a filtru s aktívnym uhlím.

• Protitukový filter zavesený vo vzduchu mį za úlohu zachytįvať

mastné častice, preto je možné, že sa niekedy upchį, v zįvislosti na tom, ako často sa zariadenie používa. Akrylový filter, ktorý sa nachįdza opretý na mriežke, je potrebné vymeniť vtedy, keď nįpisy viditeľné cez mriežku zmenia farbu a atrament sa rozpije; nový filter musí byť aplikovaný tak, aby boli nįpisy viditeľné cez mriežku z vonkajšej strany odsįvača. Aby ste zabrįnili nebezpečenstvu prípadných požiarov v prípade, ak akrylové filtre nie sú vybavené nįpismi, alebo sú použité kovové filtre, alebo filtre s hliníkovým panelom, je potrebné filtre umyť maximįlne každé 2 mesiace, pričom postupujte podľa nasledujúcich pokynov:

- Vyberte filter z mriežky umyte ho roztokom vody a neutrįlneho čistiaceho mydla kvôli zmäknutiu nečistôt.

- Oplįchnite dostatočným množstvo vlažnej vody a nechajte usch núť. Kovové filtre a/alebo hliník ový panel sa môžu umývať aj v umývačke riadu. Po niekoľkých umytiach môže pri hliníkových filtroch alebo paneloch dôjsť k zmene farby. Toto nie je dôvod na uplatnenie reklamįcie za účelom ich výmeny. V prípade nedodržania pokynov na výmenu a umývanie protitukových filtrov, sa zvyšuje riziko ich zapįlenia.

• Filtre s aktívnym uhlím slúžia na čistenie vzduchu, ktorý sa

znovu vhįňa do okolitého prostredia. Filtre sa nesmú umývať ani regenerovať a je potrebné ich vymeniť maximįlne každé štyri mesiace. Nasýtenie aktívneho uhlia zįvisí na krįtkodobom alebo dlhotrvajúcom používaní zariadenia, na druhu sporįku a pravidelnosti, s ktorou sa vykonįva vyčistenie protitukového filtra.

• Pravidelne vyčistite všetky nįnosy na ventilįtore a na ďalších

plochįch s použitím navlhčenej utierky a denaturovaného liehu alebo tekutých neutrįlnych neabrazívnych čistiacich prostriedkov.

• Osvetlenie je navrhnuté na použitie počas varenia a nie na

dlhodobejšie použitie pre osvetlenie okolitého prostredia. Dlhodobejšie použitie osvetlenia výrazne znižuje priemernú životnosť žiaroviek.

• Výmena halogénových žiaroviek (Obr.8). Pri výmene halogénových žiaroviek B odložte sklíčko C jeho nadvihnutím cez príslušné otvory. Vymeňte žiarovky za žiarovky rovnakého druhu. Upozornenie: Nedotýkajte sa žiarovky holými rukami.

• Ovlįdacie prvky: (obr.5 ) mechanického typu; ich symboly sú uvedené nįsledne:

A= tlačidlo OSVETLENIA B= tlačidlo VYPNÚŤ C= tlačidlo PRIAMEJ RÝCHLOSTI D= tlačidlo DRUHEJ RÝCHLOSTI E= tlačidlo TRETEJ RÝCHLOSTI

VÝRO BCA ODMI ETA AK ÚKOĽV EK ZO DPOV EDN OSŤ ZA PR ÍPADNÉ Š KODY SP ÔSOBE NÉ NE DODRŽ ANÍ M UVEDENÝCH POKYNOV.

SRPSKI

OPŠTI DEO

Pažljivo pročitajte sadržaj ove knjižice jer daje važna uputstva za bezbednu ugradnju, upotrebu i održavanje. Ovu knjižicu sačuvajte zbog daljeg konsultovanja. Uređaj je projektovan za upotrebu u usisnoj (izvlačenje vazduha napolje - Sl.1B), ltrirajućoj (recirkulacija vazduha u prostoriji - Sl.1A).

BEZBEDNOSNA UPOZORENJA

1. Vodite računa da ne rade istovremeno aspirator i neki

gorionik ili ložište koji koriste vazduh iz prostorije, a napajaju se energijom drugačijom od električne, jer aspirator odvlači iz prostorije vazduh potreban gorioniku ili ložištu za sagorevanje. Negativan pritisak u prostoriji ne sme da pređe 4 Pa (4x10-5 bar). Za bezbedan rad, znači, treba bezbediti odgovarajuće provetravanje prostorije. Pri spoljnom izvlačenju treba se pridržavati propisa važećih u vašoj zemlji.

Pre povezivanja uređaja sa električnom mrežom:

- Proverite pločicu sa podacima (smeštenu unutar uređaja) da biste se uverili da napon i snaga odgovaraju mreži i da li je utičnica odgovarajuća. U slučaju da niste sigurni pozovite kvalikovanog električara.

- Ukoliko je energetski kabl oštećen, treba ga zameniti novim ili posebnim sklopom koji se može nabaviti kod proizvođača ili kod službe tehničke podrške.

- Povežite uređaj za napajanje preko utikača sa osiguračem 3A ili na dva dvofazna kabla zaštićena osiguračem 3A.

2. PAŽNJA! U određenim okolnostima kućni električni uređaji mogu biti opasni. A) Ne p oku šav ajt e pr overu fil ter a sa ukl juč eni m aspiratorom B) Ne dirajte lampu i zonu oko nje, tokom i odmah posle duge upotrebe sistema rasvete.

- 37 -

C) I spod aspiratora je zabranje na priprema hrane na plamenu

D) Izbegavajte otvoreni plamen jer je štetan za ltere i

predstavlja opasnost od požara E) Proveravajte stalno prženu hranu kako bi se izbeglo paljenje pregrejanog ulja F) Pr e oba vlja nja bi lo koje o per acije o drž avan ja, iskopčajte aspirator iz električne mreže. G) Ovaj uređaj nije namenjen za upotrebu od strane dece ili osobe kojima je potreban nadzor. H) Proveravajte da se deca ne igraju uređajem.

Ovaj uređaj je označen u skladu sa evropskom Direktivom 2002/96/EC, Odlaganje elektro i elektronske opreme (Waste Electrical and Electronic Equipment, WEEE). Osiguravajući ispravno odlaganje ovog uređaja na otpad, korisnik učestvuje u prevenciji negativnih posledica po životnu sredinu i zdravlje.

Simbol na proizvodu ili u propratnoj dokumentaciji ukazuje na to da ovaj proizvod ne treba tretirati kao kućni otpad, nego ga treba predati odgovarajućim sabirnim centrima za reciklažu elektro i elektronskih uređaja. Oslobodite se uređaja u skladu sa lokalnim propisima o odlaganju otpada. Za dalje informacije o tretiranju, prikupljanju i reciklaži ovog proiz voda kontaktirajte odgovarajuću lokal nu ustanovu, službu prikupljanja kućnog otpada ili prodavnicu u kojoj je proizvod kupljen.

UPUTSTVA ZA POSTAVLJANJE

Operacije ugradnje i elektro povezivanja treba da izvede specijalizovano osoblje.

• Elektro povezivanje

Uređaj je izveden u klasi II, tako da nijedan vod ne treba da bude povezan sa uzemljenjem. Povezivanje na električnu mrežu treba izvesti na sledeći način: BRAON = L faza PLAVA = N nula Ukoliko nije predviđen, na vod ugraditi utikač normalizovan za opterećenje naznačeno na etiketi sa karakteristikama. Ukoliko je ugrađen utikač, izvesti tako da bude lako dostupan posle postavljanja uređaja. U slučaju direktnog povezivanja sa električnom mrežom između uređaja i mreže treba postaviti višepolni prekidač sa minimalnim otvorom između kontakata od 3 mm, dimenzionisan u skladu sa opterećenjem i u skladu sa važećim propisima.

• Minimalno rastojanje između noseće površine sudova na uređaju za kuvanje i najnižeg dela kuhinjskog aspiratora treba da bude najmanje 65 cm. Ukoliko je potrebno upotrebiti cev za povezivanje koja se sastoji od nekoliko delova, gornji deo treba da stoji sa spoljne strane donjeg dela. Vod za izbacivanje na aspiratoru ne povezivati sa vodom kroz koji prolazi topao vazduh ili vod koji se koristi za izbacivanje dimova iz uređaja koji se napajaju energijom drugačijom od električne. Pre pristupanja ugradnji, zbog lakše manipulacije uređajem izvucite lter/e protiv zamašćivanja ( Sl.6 ). U slučaju ugradnje uređaja u usisnoj verziji obezbedite otvor za izbacivanje vazduha.

• Preporučuje se upotreba cevi za izbacivanje vazduha istog prečnika kao na otvoru izlaza vazduha. Upotreba reduktora mogla bi umanjiti učinak proizvoda i povećati buku.

• Pričvršćivanje na zid

Izvesti otvore A prema datim kotama (Sl.2). Pričvrstite uređaj na zid i poravnajte ga po horizontali sa visećim elementima. Posle podešavanja pričvrstite aspirator u konačnom položaju pomoću 2 zavrtnja A (Sl.4) . Za raz ličite tipove ugradnje koristite zavrtnje i tiple koji odgovaraju vrsti zida (npr. armirani beton, gipsane ploče, i sl.). U slučaju da su zavrtnji i tiple isporučeni uz proizvod proverite da li odgovaraju vrsti zida na koji treba pričvrstiti aspirator.

• Ako je vaš uređaj projektovan za potrebu u zgradama sa centralnim sistemom aspiracije uraditi sledeće:

- Prekidač upravlja otvaranjem i zatvaranjem ventila preko elektrotermičkog uređaja. Prebacivanjem prekidača u položaj ON, posle jednog minuta, ventil se otvara okretom od 90° omogućavajući usisavanje lošeg vazduha. Prebacivanjem prekidača u položaj OFF, posle 100 sekundi, ventil se zatvara.

• Pričvršćivanje ukrasnih teleskopskih spojki

Obezbedite električno napajanje unutar prostora ukrasne spojke. Ukoliko vaš uređaj treba da bude ugrađen u usisnoj verziji ili u verziji sa spoljnim motorom, obezbedite otvor za izbacivanje vazduha. Podesite širinu noseće letve gornje spojke (Sl.3). Zatim je pričvrstite, pomoću zavrtnjeva, za plafon tako da bude u osi sa aspiratorom A (Sl.3) i poštujući odstojanje od plafona naznačeno na Sl.2. Povežite, pomoću cevi za spajanje, prirubnicu C sa otvorom za izbacivanje vazduha (Sl.4). Uvucite gornju u donju spojku i oslonite je na kućište. Izvucite gornju spojku do letve i pričvrstite je zavrtnjima B (Sl.3). Za transformisanje aspiratora iz usisne u ltrirajuću verziju tražite od vašeg prodavca ltere sa aktivnim ugljem i pratite uputstva za ugradnju.

• Filtrirajuća verzija

Postavite aspirator i spojke prema uputstvu iz paragrafa koji se odnosi na ugradnju aspiratora u usisnoj verziji. Za ugradnju skretnice ltrirajućeg vazduha pogledati uputstva data u kompletu. Ukoliko se komplet ne nalazi u pakovanju, naručiti ga kod prodavca k ao dodatni uređaj. Filteri treba da budu postavljeni na usisnoj jedinici koja se nalazi unutar aspiratora, tako što se centriraju i okreću za 90 stepeni sve dok se ne čuje zvuk zaustavljanja (Sl.7).

UPOTREBA I ODRŽAVANJE

• Preporučuje se pokretanje uređaja pre početka kuvanja bilo koje namirnice. Preporučuje se da se uređaj ostavi da radi još 15 minuta nakon pripreme hrane, kako bi se izvukao sav loš vazduh. Dobar rad aspiratora je uslovljen ispravnim i redovnim održavanjem; posebnu pažnju treba obratiti na lter protiv zamašćivanja i lter sa aktivnim ugljem.

• Filter protiv zamašćivanja ima ulogu da zadrži masne čestice

koje lebde u vazduhu, i zato je podložan zagušenjima u periodima čija dužina zavisi od upotrebe uređaja. Akrilni lter, koji se oslanja na rešetku, kada natpisi, vidljivi kroz rešetku, promene boju i crnilo se proširi; novi lter treba postaviti tako da natpisi budu vidljivi kroz rešetku sa spoljne strane aspiratora. U slučaju da akrilni lteri nemaju natpise, ili postoje metalni ili aluminijumski lteri, da bi se sprečila eventualna

- 38 -

opasnost od požara, treba ih, najduže na svaka 2 meseca, oprati, na sledeći način:

- Izvucite lter iz rešetke i operite ga rastvorom vode i neutralnog tečnog deterdženta ostavljajući da izvuku prljavštinu.

- Isprerite obilnom količinom mlake vode i ostavite ga da se osuši. Metalne ltere i/ili aluminijumske ploče moguće je prati u mašini za pranje sudova. Posle određenog broja pranja, ako su lteri od aluminijuma ili aluminijumskih ploča, može doći do promene boje. Ovo ne daje pravo na reklamaciju u cilju eventalne zamene ltera. U slučaju nepoštovanja uputstava za zamenu i pranje može doći do nastanka rizika od paljenja ltera protiv zamašćivanja.

• Filteri sa aktivnim ugljem služe za pročišćavanje vazduha

koji se vraća u prostoriju. Filteri se ne mogu prati ili regenerisati i treba ih zameniti, najduže, na svaka četiri meseca. Saturacija (zasićenje) aktivnog uglja zavisi od kraće ili duže upotrebe uređaja, vrste kuhinje i učestalosti čišćenja ltera protiv zamašćivanja

• Čistite često sve naslage na ventilatoru i ostalim površinama,

koristeći krpu natopljenu denaturisanim alkoholom ili neabrazivnim, neutralnim tečnim deterdžentom.

• Sistem rasvete je projektovan za upotrebu tokom kuvanja a

ne za produženu upotrebu kao glavno osvetljenje prostorije. Produžena upotreba rasvete značajno skraćuje prosečan vek trajanja sijalica.

• Zamena halogenih sijalica (Sl.8). Da biste izvršili zamenu halogenih sijalica B skinite staklo C koristeći odgovarajuće otvore. Zamenu izvršite sijalicama istog tipa. Pažnja: ne dirati sijalice golim rukama.

• Komande: (sl.5) mehaničke simboli su dati u nastavku: A= taster SVETLO B= taster OFF C= taster PRVA BRZINA D= taster DRUGA BRZINA E= taster TREĆA BRZINA

OGRAĐUJEMO SE OD BILO KAKVE ODGOVORNOSTI ZA EVENTUALNU ŠTETU NASTALU ZBOG NEPOŠTOVANJA NAVEDENIH UPOZORENJA.

МАКЕДОНСКИ

ОПШТО

Прочитајте ги внимателно следните важни информации за местењето, безбедноста и одржувањето. Чувајте ја брошурата на достапно место за подоцнежна референца. Апаратот е конструиран за употреба како верзија за во вентилација (издувување воздух нанадвор – слика 1B), верзија со филтер (кружење на воздухот внатре

- слика 1A) или со надворешен мотор (слика 1C).

БЕЗБЕДНОСНИ МЕРКИ

1. Внимавајте кога аспираторот работи заедно со отворено огниште или плински шпорет коишто зависат од околниот

воздух и не се на електричен погон, бидејќи аспираторот го влече воздухот што им е потребен за горење. Негативниот притисок во околината не смее да надминува 4Pa (4x10-5 bar). Овозможете соодветно проветрување во околината за безбедна работа на аспираторот. Почитувајте ги локалните закони што важат за издувување воздух надвор.

Пр ед да го повр зете ап арат от со е лек три чнат а мрежа:

- проверете на плочката со податоци (сместена внатре во апаратот) за да видите дали напонот и моќноста се соодветни за електричната мрежа и приклучоците. Ако се сомне вате, посоветувајте се со квалификуван електричар. Ако напојниот кабел е оштетен, мора да се замени со друг кабел или посебен комплет за напојување којшто може да се набави директно од производителот или од Центарот за техничка помош.

- Поврзете го апаратот со електричната мрежа преку приклучок обезбеден со осигурувач од 3 A или со 2 фазни жици заштитени со осигурувач од 3 A.

2. Предупредување! Во одредени околности електричните апарати може да бидат опасни. А) Не проверувајте ја состојбата на филтрите додека работи аспираторот. Б) Не допирајте ги сијалиците или подрачјето околу нив за време или после подолга употреба на инсталацијата за осветлување. В) Забрането е фламбирање под аспираторот. Г) Избегнувајте отворен пламен бидејќи е опасен за филтрите и може да предизвика пожар. Д) Постојано проверувајте ја храната што се пржи затоа што прегреаното масло може да предизвика пожар. Ѓ) Исклучете го апаратот од електричната мрежа пред какво било одржување. Е) Апаратот не е наменет да го употребуваат мали деца или немоќни лица без надзор. Ж) Треба да се внимава мали деца да не си играат со апаратот. З) М ора да и ма с оодв ет но пр ов етр ув ање во просториите каде што аспираторот се користи заедно со апарати што горат гас или други горива. Ѕ) Постои опасност од избивање пожар ако апаратот не се чисти согласно со упатствата.

Апаратот е произведен според барањата на европската Директива EC/2002/96 за отпадна електрична и електронска опрема (WEEE). Фрлајќи го апаратот на соодветен начин, корисникот помага да се спречи потенцијалната штета за животната средина и здравјето.

Симболот н а пр оиз вод от и ли на п рид руж нат а документација укажува дека апаратот не смее да се фрла како обичен отпад, туку да се однесе на соодветно место за рециклирање електрични и електронски апарати. Почитувајте ги локалните упатства за фрлање отпад. За по веќе информа ции за обработката, повторн ата употреба и рециклирањето на овој производ, обратете се кај лок алните вл аст и, ко мунал ната сл ужба или продавницата кадешто сте го купиле апаратот.

- 39 -

УПАТСТВО ЗА МЕСТЕЊЕ

Составувањето и поврзувањето на електриката треба да го вршат квалификувани лица.

• Поврзување на електриката

Апаратот е производ од класа II, што значи дека не е потребно вземјување. Поврзувањето со електричната мрежа треба да се изврши на следниов начин: КАФЕНА = Фаза СИНА = Нула Ако не е приложен, поврзете приклучок за електричното оптоварување означено на етикетата. Ако е приложен приклучок, аспираторот треба да се намести така што тој ќе биде лесно достапен. Доколку приклучувањето е директно во мрежата, меѓу апаратот и електричната мрежа треба да се постави повеќеполен прекинувач со минимално растојание од 3 mm меѓу контактите, соодветен за електричното оптоварување и локалните стандарди.

• Растојанието меѓу капаците на садовите за готвење

ставени на шпоретот и најнискиот дел на аспираторот мора да биде најмалку 65 cm. Ако се користи ќунк од два дела, горниот дел мора да се постави од надворешната страна на долниот. Не поврзувајте го излезниот отвор на аспираторот со иста вентилација што се користи и за кружење на топол воздух или за излез на чадот од други грејни тела што не се на електричен погон. Пред да почнете со составувањето, извадете ги филтрите за маснотии (слика 6) за да ви биде полесно да ракувате со апаратот. Ако составувате апарат што е во верзија за во вентилација, подгответе го првин излезниот отвор за воздухот.

• Препорачуваме да се користи отвор за оџак со пречник

150. Доколку отворот има помал пречник, производот може да биде понеефикасен и да работи побучно.

• ПРИЦВРСТУВАЊЕ НА ЅИД

Издупчете ги дупките A внимавајќи на дадените растојанија (слика 2). Прицврстете го апаратот на ѕидот и порамнете го во хоризонтална положба во однос на другите елементи. Кога ќе го наместите апаратот, прицврстете го аспираторот со шрафовите A (слика 4). За разни видови инсталации користете шрафови и типли што одговараат на видот на ѕидот (на пр. за зајакнат бетон, гипс-картон или сл.). Ако шрафовите и типлите се приложени со производот, проверете дали одговараат на видот на ѕидот на којшто треба да се прицврсти аспираторот.

• Ако апаратот е конструиран за користење во станбени

објекти што имаат централна вентилација, постапете на следниов начин:

- Прекинувачот го контролира отворањето и затворањето на вентилот со помош на термостат. Ако го вклучите прекинувачот (положба ON), по една минута вентилот се отвора вртејќи се 90°, што овозможува извлекување на устојаниот воздух. Ако го исклучите прекинувачот (положба OFF), вентилот се затвора за 100 секунди.

• Прицврстување на украсниот продолжен ќунк

Поставете го напојувањето со електрична енергија во склад со димензиите на украсниот ќунк.

Ако вашиот апарат треба да се намести како верзија за во вентилација или со надворешен мотор, подгответе го отворот за излез на воздухот. Приспособете ја широчината на држачот на горниот дел на ќункот (слика 3). Потоа прицврстете го на плафонот со помош на шрафовите A (слика 3) така што ќе биде порамнет со капакот, соодветно на растојанието од плафонот прикажано на слика 2. Поврзете го ободот C со отворот за излез на воздухот со цевка за поврзување (слика 4). Вметнете го горниот ќунк во долниот и положете ги врз рамката. Продолжете го горниот ќунк нагоре до држачот и прицврстете го со шрафовите B (слика 3). За да го претворите аспираторот од верзија за во вентилација во верзија со филтер, побарајте јагленски филтри од својот продавач и постапете според упатството за местење.

• Верзија со филтер

Наместете го аспи раторот и два та ќунци как о што е опишано во пасусот за местење на аспираторот во верзија за во вентилација. За да го составите ќункот за филтрирање видете во уп атството содржано во к омпл етот. Ако комплетот не е приложен, нарачајте го од продавачот како прибор. Филтрите мора да се стават на делот за влечење на воздухот што се наоѓа внатре во аспираторот. Мора да се центрираат со вртење под агол од 90 степени додека не се затвори бравата (слика 7).

КОРИСТЕЊЕ И ОДРЖУВАЊЕ

• Се препорачува апаратот да се вклучува пред готвење.

Се препорачува да се остави апаратот да работи 15 минути по готвењето за да може целосно да се отстранат пареата и миризбата од него. Правилното функционирање на аспираторот зависи од редовноста на одржувањето, особено на филтерот со активен јаглен.

• Филтрите против маснотии ги задржуваат честичките

маснотија што се наоѓаат во воздухот и затоа се подложни на затнување, зависно колку често се користи апаратот. За да се спр ечи оп асно ста од и збив ање по жар, се препорачува филтерот да се чисти најмногу на 2 месеци на следниов начин:

- Извадете ги филтрите од аспираторот и измијте ги во раствор на неутрален течен детергент во вода, оставајќи ги да киснат.

- Исплакнете ги добро со млака вода и оставете ги да се исушат.

- Филтрите може да се мијат и во машина за миење садови. Алуминиумските плочи може да ја сменат бојата по неколку миења. Тоа не е причина за рекламација или замена на плочите.

• Филтрите со активен јаглен го прочистуваат воздухот што

се враќа во околината. Филтрите не се мијат и се за само една употреба, мора да се заменуваат најмногу на четири месеци. Заситеноста на филтерот со активен јаглен зависи од тоа колку често се користи апаратот, што се готви и од редовното чистење на филтрите за маснотии.

• Редовно чистете ги вентилаторот и другите површини

на аспираторот со крпа навлажнета со денатуризиран алкохол или неабразивен течен детергент.

• Светлото е наменето за користење за време на готвењето,

но не и за подолго општо осветлување. Подолгото користење на светлото значително го намалува векот на траење на сијалицата.

- 40 -

• Менување на халогенките (слика 8).

За да ги замените халогенките B, извадете го стаклото C користејќи лост во соодветните отвори. Заменете ги

халогенките со нови од ист вид. Внимателно: не допирајте ја „крушата“ со голи раце.

•Команди: (слика 5) механички подолу се опишани симболите:

A = СВЕТЛО B = ИСКЛУЧЕНО C = БРЗИНА I D = БРЗИНА II E = БРЗИНА III

П РО И ЗВ ОД И ТЕ Л ОТ Н Е ПР ИФ АЌ А НИ К АК В А ОДГО ВОРН ОСТ ЗА Е ВЕНТ УАЛНИТЕ ОШТ ЕТУ ВАЊА П Р Е ДИ З В И К А НИ С О НЕ П ОЧ И Т УВ А ЊЕ Н А ГОРЕНАВЕДЕНИТЕ ПРЕДУПРЕДУВАЊА.

TÜRKÇE

GENEL

Kurulum güven liği v e bakı mla il gili aşağıdaki ö neml i bilgiler dikkatle okunmalıdır. Bu kullanma kılavuzu ileride de kullanmak üzere saklanmalıdır. Bu cihaz baca bağlantılı (havayı dışarı atacak şekilde - Şekil 1B) ve baca bağlantısız (karbon filtreli- havayı içeride dolaştıracak şekilde - Şekil 1A) kullanılmak üzere tasarlanmıştır.

GÜVENLİK ÖNLEMİ

1. Davlumbaz ortamdaki havaya ihtiyaç duyan ve elektrik dışında başka bir enerjiyle çalışan açık şömine veya ocakla aynı zamanda çalıştırıldığında ocağın veya şöminenin yanmak için ihtiyaç duyduğu havayı çekeceğinden dikkatli olunmalıdır. Or tamd aki n egat if bası nç 4 Pa (4 x10-5 bar ) değe rini aşmamalıdır. Davlumbazın güvenli şekilde çalışması için ortamda yeterli havalandırma yapılmalıdır. Havanın dışarı atıl ması konusunda geçerli olan yerel kanunlara uygu n hareket edilmeidir.

Bu modeli elektrik şebekesine bağlamadan önce:

- Cihazın gerilim ve güç değerlerinin şebekedeki ve prizdeki değerlere uygun olup olmadığından emin olmak için bilgi plakası (cihazın iç kısmında bulunur) kontrol edilmelidir. Kuşkuya düşecek olursanız yeterli derecede uzman bir elektrik teknisyenine danışınız.

- Elektrik kab losu h asar görürse, ka blon un doğrudan imalatçıdan veya Gorenje Yetkili Teknik Servis Merkezinden edinilebil ecek başk a bir kabloyla veya özel bir tertibatla değiştirilmesi gerekir.

- Bu cihaz 3A sigortalı bir priz veya 3A sigorta ile korunan 2

fazlı bir hat yoluyla elektrik şebekesine bağlanmalıdır.

2. Uyarı! Bazı durum larda elektrikli cihazla r teh likelere neden olabilirler. A) Davlumbaz çalışır durumdayken filtrele rin durumu kontrol edilmemelidir. B) Aydı nlatm a tes isatı kullanı lırken veya uzun süre kullanıldıktan sonra ampullere veya çevresindeki alanlara

dokunulmamalıdır. C) Davl umba zın al tınd a açık alev de piş irme i şlemi yapılmamalıdır. D) Filtrelere zarar verebileceğinden veya yangına yol açabileceğinden açık alevden kaçınılmalıdır. E) Aşırı ısınan yağın alev alarak yangına yol açmasını önlemek için kızartma yapılan yiyecekler sürekli kontrol edilmelidir. F) Her tür lü b akım işl emi nde n önc e el ekt rik fiş i çekilmelidir. G) Bu cihaz küçük çocuklar veya zayıf kişiler gözetim altında olmadan kullanılmamalıdır. H) Cihazla oynamamaları için küçük çocukların kontrol altında tutulması gerekir. I) Gaz veya başka yakıtları kullanan cihazlarla aynı anda çal ıştırı ldığında or tamın ye terince havalandır ılması gerekmektedir. L) Tem izlik işle mi tali matlara uygun yapı lmadığı nda yangın riski doğar.

Bu cihaz Atık Elektrikli ve Elektronik Cihazlar (WEEE) hakkındaki 2002/96/EC sayılı Avrupa direktifine uygundur. Bu cihazın uygun şekilde bertaraf edilmesini sağlayarak çevre veya halk sağlığı üzerindeki olası zararların önlenmesine yardımcı olabilirsiniz.

Ürünün üzerinde veya ürünle birlikte gelen belgelerde yer alan simge, cihazın evsel atık olarak işlem görmemesi, uygun bir elektrikli ve elektronik cihaz geri dönüşüm toplama noktasına ulaştırılması gerektiği anlamına gelir. Atıkları bertaraf ederken yerel yönlendirici kılavuzlara uygun hareket edilmelidir. Bu ürünün işlenmesi, yeniden kullanımı ve geri dönüştürülmesi hakkında daha çok bilgi almak için bulund uğunuz ye rdeki makamlarla , e vsel atık to plama hizmetleriyle veya ürünü satın aldığınız mağazayla bağlantı kurabilirsiniz.

KURULUM TALİMATLARI

Montaj ve elektrik bağlantısı işlemleri uzman personelce yapılmalıdır.

• Elektrik Bağlantısı

Bu cihaz II sınıf olarak üretildiğinden topraklama kablosu gerekmemektedir. Elektrik bağlantısı aşağıdaki gibi yapılır: KAHVERENGİ = L faz MAVİ = N nötr Ürünle birlikte gelmemişse, açıklama etiketinde belirtilen elektrik yüküne uygun bir fiş takılmalıdır. Fişin takılı olduğu durumlarda davlumbazın fişe kolayca erişilebilen bir şekilde monte edilmesi gerekmektedir. Elektrik şebekesine doğrudan bağlantı yapılan durumlarda cihazla elektrik şebekesi arasında elektrik yüküne ve bulunduğunuz yerdeki standartlara uygun, kontakları arasında en az 3 mm açıklık olan çok kutuplu bir şalter bulunmalıdır.

• Ocağın üzerindeki pişirme kaplarının destek yüzeyleri ile

davlumbazın alt kısmı arasındaki aralık en az 65 cm olmalıdır. İki parçadan oluşan bağlantı tüpü kullanılıyorsa, üst parça alt parçanın dışına gelecek şekilde yerleştirilmelidir. Davlumbaz hava çıkışı sıcak hava dolaşımında veya elektrik dı şınd a baş ka bi r kay nakta n çalış an di ğer cih azla rın zehirli ga zlar ının b oşaltılması nda ku llan ılan b acalara bağlanmamalıdır. Mon taj işleml erine deva m etm eden önce yağ önle yici

- 41 -

filtreler (Şekil 6) çıkarılarak cihazın daha kolay tutulması sağlanmalıdır.

- Ciha z h avanın dışarı atı lacağı şekilde mont e e dilmek isteniyorsa, havalandırma bacasının deliği hazırlanmalıdır.

• Çapı 150 mm olan bir hava çıkışının kullanılması tavsiye

edilir. Daha küçük çaplı bir boru kullanılırsa, ürünün verimliliği düşebilir ve cihaz daha gürültülü çalışabilir.

• Cihazınız havayı içeride dolaştıracak şekilde(karbon filtreli

kullanım) kullanılmak üzere tasarlanmışsa, aşağıdaki işlemler yapılmalıdır:

- Anahtar, bir termoelektrik aygıt yardımıyla valfin açılmasını ve kapanmasını kontrol eder. Anahtarı AÇIK konumuna getirdiğinizde bir dakika sonra vana 90° dönerek açılır ve kötü havanın emilmesine izin verir. Anahtarı KAPALI konumuna getirdiğinizde vana 100 saniye sonra kapanır.

• Duvara sabitleme

Belirtilen mesafelere dikkat edilerek A delikleri delinmelidir (Şekil 2). Cihaz duvara tutturulmalı ve duvar ünitelerine göre yatay konumda hizalanmalıdır. Cihaz ayarlandığında davlumbaz A vi dala rı kull anıl arak s ağlam bir ş eki lde

sabitlenmelidir (Şekil 4). Çeşitli montajlar için duvar tipine

(örneğin , betonarme, alçıpan, vb.) uygun vida ve dübel kullanılmalıdır. Vidalar ve dübeller ürünle birlikte gelmişse, bunların davlumbazın monte edileceği duvar türüne uygun olup olmadığı kontrol edilmelidir.

• Dekoratif teleskopik duman yolunun monte edilmesi

Dekoratif duman yolunun ebatları içinde elektrik kaynağı ayarlanmalıdır. Cihaz bacalı çalışacak şek ilde veya harici motorl a ç alışacak şe kilde mo nte edilecekse, hava çı kış açıklığı hazırlanmalıdır. Üst duman yolunun destek dirseğinin genişliği ayarlanmalıdır (Şekil 3). Ardından davlumbazla hizalı olmasına ve Şekil 2’de gösterilen tavanla arasındaki mesafeye dikkat edilerek, A vidaları (Şekil 3) kullanılarak tavana monte edilmelidir. Bir bağlantı borusu kullanılarak flanş C hava çıkış deliğine bağlanmalıdır (Şekil 4). Üst duman yolu alt duman yolunun içine yerleştirilir ve çerçevenin üzerine oturtulur. Üst duman yolu dirseğe kadar uzatılır ve B vidalarıyla sabitlenir (Şek il 3 ). Davlumbaz bacalı çalışma sistem inden bacasız çalışma sistemine dönüştürülmek istenirse, satıcıdan kömür filtre istenmeli ve aşağıdaki kurulum talimatları izlenmelidir.

• Filtreleme sistemi

Davlumbaz ve iki duman yolun bacalı sistem davlumbazın kurulumunda açıklandığı gibi monte edilir. Filtreleme duman yolun u mo nte etmek için kitle bir likte gelen talimatlara bakılmalıdır. Kit sağlanmamışsa, aksesuar olarak satıcıdan sipariş edilebilir. Filtreler, davlumbazın içine yerleştirilmiş emme ünitesine takılmalıdır. Sabitleme klipsi yerine oturana kadar 90 derece çevrilerek bu filtreler ortalanmalıdır (Şekil 7).

KULLANIM VE BAKIM

yapılmasına bağlıdır; yağ önleyici filtrenin ve aktif karbon filtrenin her ikisi de özel bakım gerektirir.

• Yağ önleyici filtre havada asılı du ran her tür lü yağ parçacıklarının yakalanmasında kullanıldığından bir süre sonra tıkanır (filtrenin tıkanma süresi cihazın kullanılış biçimine bağlıdır).

- Yangın olasılığını önlemek için yağ önleyici filtrelerin en az 2 ayda bir yıkanması gerekir (bu işlem için bulaşık makinesini kullanabilirsiniz).

- Birkaç yıkama sonrasında filtrelerin renklerinde değişiklik meydana gelebilir. Bu, değiştirilmeleri gerektiği anlamına gelmez. Değiştirme ve yıkama talimatlarına uygun hareket etmezseniz yağ önleyici filtreler yangına yol açabilir.

• Aktif karbon filtreler havanın temizlenerek yeniden ortama verilmesinde kullanılır. Bu filtreler yıkanmaz veya yeniden kullanılamaz; en az dört ayda bir değiştirilmeleri gerekir. Akti f k arbon filt renin tıka nma seviyesi cihazın kullanım sıklığına, yapılan yemek pişirme işlemlerinin türüne ve yağ önleyici filtrelerin temizlenme sıklığına bağlıdır.

• Davlumbazın hem içi hem de dışı denatüre alkol veya nötr,

aşındırıcı olmayan sıvı deterjanlar kullanarak nemlendirilmiş bir bezle sık sık temizlenmelidir.

• Davlumbazı n ü zerindek i a ydınla tma yemek pi şirirken

kullanılmalıdır, ortamı aydınlatmak için kullanılmamalıdır. Aydınlatmanın uzun süre kullanılması ampulün ortalama kullanım ömrünü azaltır.

• Halojen ampullerin değiştirilmesi (Şekil 8). Halojen ampullerin B değişti rilmesi için, ilg ili girin tiler kullanılarak kaldırma hareketiyle cam panel C çıkarılmalıdır. Ampuller aynı tipteki yenileriyle değiştirilmelidir. Dikkat: ampullere çıplak elle dokunulmamalıdır.

• Kumandalar: (Şekil 5) mekanik tuş simgeleri aşağıda açıklanmıştır:

A = AYDINLATMA B = KAPALI C = HIZ I D = HIZ II E = HIZ III

Y UK A RI D A Kİ UYA R I LA R A U Y GU N H A R EK E T ED İL MEM ESİ ND EN KAYN AK LAN AN H ASA RLAR DA İMALATÇI HER TÜRLÜ SORUMLULUĞU REDDEDER.

• Davlumbazın yemek pişirmeye başlamadan önce açılmasını

tavsiye ederiz. Aynı za manda kirli havanı n t amamın ın gideri lmesi için davlumbazın yemek pişirme işlemi bittikten sonra 15 dakika daha çalıştırılmasını tavsiye ederiz. Davlumbazın performansının etkili olması sürekli bakım

- 42 -

- 43 -

- 44 -

- 45 -

- 46 -

- 47 -

3LIK0700

Korting KHC 6431 X User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
