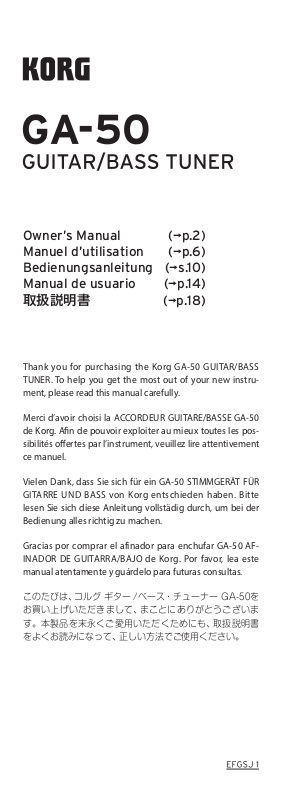

Korg GA-50 Owner's Manual

Owner’s Manual (¬p.2)
Manuel d’utilisation (¬p.6)
Bedienungsanleitung (¬s.10)
Manual de usuario (¬p.14)

取扱説明書

Thank you for purchasing the Korg GA-50 GUITAR/BASS
TUNER. To help you get the most out of your new instru­ment, please read this manual carefully.

Merci d’avoir choisi la ACCORDEUR GUITARE/BASSE GA-50
de Korg. An de pouvoir exploiter au mieux toutes les pos­sibilités oertes par l’instrument, veuillez lire attentivement
ce manuel.

Vielen Dank, dass Sie sich für ein GA-50 STIMMGERÄT FÜR
GITARRE UND BASS von Korg entschieden haben. Bitte
lesen Sie sich diese Anleitung vollstädig durch, um bei der
Bedienung alles richtig zu machen.

Gracias por comprar el afinador para enchufar GA-50 AF­INADOR DE GUITARRA/BAJO de Korg. Por favor, lea este
manual atentamente y guárdelo para futuras consultas.

このたびは、コルグ ギター /ベース・チューナー GA-50を
お買い上げいただきまして、まことにありがとうございま
す。本製品を末永くご愛用いただくためにも、取扱説明書
をよくお読みになって、正しい方法でご使用ください。

(¬p.18)

Parts of the GA-50

Internal mic SOUND button

Display

Tuning guide

FLAT button

(Power) button

GUITAR/BASS
button

Speaker

OUTPUT jack

a.

b.

c.

d.

INPUT jack

GUITAR/BASS indicator

Note name

Flat indicator

Meter

Installing the batteries

Slide o the back cover of the GA-50 to open the battery
compartment. Making sure to observe the correct polarity,
insert the batteries, and then slide the back cover to close
the battery compartment.

If the unit malfunctions and you are unable to correct

the problem by turning the power off and on several
times, remove the batteries and then reinstall them.

When the batteries becomes depleted, a battery indicator

) will appear on the display. Immediately replace the

(
battery with a new one.

Using the stand

You can use the stand provided on the back of the GA-50 to
tilt it back at an angle for easy viewing.

-2-

Tuning procedure

Meter mode

In this mode the VU style meter shown in the display is
used to tune your instrument.

1.

Connect the tuner. The connection method will depend
on the type of guitar you’re connecting.

When tuning an acoustic guitar

If you’re using the internal mic, don’t connect anything.
If you’re using a separately sold Korg CM-200 contact
mic, connect the CM-200’s plug to the GA-50’s INPUT
jack.

When tuning an electric guitar or bass

Use a commercially available cable with mono plugs.
Connect your guitar to the GA-50’s INPUT jack by using
the cable.

You can’t use the internal mic if a plug is inserted in

the INPUT jack.

When using the OUTPUT jack

To connect to the GA-50’s OUTPUT jack, use a commer­cially available cable with mono plugs. Connect your
guitar to the GA-50’s INPUT jack, and then connect your
amp to the OUTPUT jack. The sound of your guitar will
be sent from the GA-50’s OUTPUT jack to your amp, al­lowing you to tune or perform while the GA-50 remains
connected.

Never disconnect the plug from the INPUT jack while

the OUTPUT jack is connected to your amp. When
you disconnect the plug, the internal mic will be used
automatically. If sound is received by the internal mic
at this time, acoustic feedback will occur, possibly
damaging your amp.

Turn o the power of all devices before you make any

connections to avoid damaging your equipment.

The INPUT and OUTPUT jacks are mono. Stereo (TRS)

cables will not work.

2.

Press the (power) button to turn on the GA-50.
When the power is on for 20 minutes without use, the
tuner will automatically turn o to conserve battery life
(Auto power-o).

3.

Press the GUITAR/BASS button to select the instrument
that you want to tune (*).
Each instrument can be tuned to the notes listed below.
GUITAR : 7B, 6E, 5A, 4D, 3G, 2B, 1E
BASS : LB, 4E, 3A, 2D, 1G, HC (LB: Low B, HC: High C)

4.

Play a single note on your instrument, and the name of
the nearest note will appear in the display. Tune your in­strument so that the correct note name is shown in the
display.

-3-

5.

Tune your instrument so that the VU style meter moves

” position (center) and the center tuning guide

to the “
LED is lit (if using A=440 Hz as the reference pitch). The
left indicator of the tuning guide will light if your in­strument is at, and the right indicator will light if your
instrument is sharp.

The pitch is at. In tune. The pitch is sharp.

Each marking in the meter scale corresponds to 2 Hz.
For example if you want to tune each string of your in­strument using a reference pitch of A=436 Hz, adjust the
tuning of each string so that the needle indicates two
steps below «440».

If you’re using the internal mic, place your instrument

as close as possible to the mic so that extraneous
sound is not picked up while tuning.

Sound Out mode

In this mode you can tune while listening to a reference
tone.

1.

Follow steps 2-3 outlined in “Meter mode.“

2.

Press the SOUND button to enter Sound Out mode.
The reference tone is output from the speakers.
Press the SOUND button until the note to which you
wish to tune appears in the display. For the notes that
can be output, refer to step 3 of «Meter mode.» When
you make a complete cycle, you will return to Meter
mode.
GUITAR will output a pitch that is one octave higher
than the actual pitch of your instrument, and BASS will
output a pitch that is two octaves higher.
Tune your instrument to match the reference tone.

3.

If the SOUND button is pressed again, output of the
reference tone stops, and the GA-50 returns to Meter
mode.

Flat tuning

In either Meter mode or Sound out mode, you can tune to
a pitch that is between one semitone and five semitones
below the selected note name.

1.

As described in “Meter mode” or “Sound Out mode,”
make the note you wish to atten by 1-5 semitones ap­pear in the display.

2.

Press the FLAT button to select the number of semitones
that you wish to lower the selected note.
The display will indicate

This setting is not remembered when you turn the

power o.

3.

Tune your instrument in the usual way using Meter
mode or Sound Out mode.

- (1-5 semitones).

-4-

Specications

Tuning: 12 note equal temperament

Detection range:

Guitar B1 (46.25 Hz) – B6 (1975.53 Hz)
Bass B0 (23.12 Hz) – B5 (987.77 Hz)

Reference tone:

Guitar 7B, 6E, 5A, 4D, 3G, 2B, 1E
Bass LB (Low B), 4E, 3A, 2D, 1G, HC (High C)

Tuning modes:

Meter mode, Sound Out mode

Flat tuning:

1 semitone ( ) – 5 semitones ( )
(semitone steps)

Detection accuracy:

±1 cent

Sound accuracy:

±1.5 cent

Connection jack:

INPUT jack (1/4” monaural phone jack, unbal-

anced), OUTPUT jack (1/4” monaural phone jack,
unbalanced)

Dynamic speaker (ø21 mm)

Speaker:

Power supply:

two AAA batteries (3V)

Battery life:

Approximately 135 hours (Meter mode, A4 con-

tinuous input, zinc-carbon batteries)

Dimensions (W x D x H):

100 mm x 67 mm x 17 mm / 3.94” x 2.64” x 0.67”

Weight: 81 g / 2.86 oz (including the battery)

Included items:

Quick Start Guide, two AAA batteries

• Specificationsandappearancearesubject tochange

without notice for improvement.

-5-

Parties du GA-50

Micro incorporé Bouton SOUND

Achage

Témoin du guide d'accordage

Bouton FLAT

Bouton (alimentation)

Bouton
GUITAR/BASS

Haut-Parleur

Prise OUTPUT

a.

b.

c.

d.

Prise INPUT

indicateur GUITAR/BASS

nom de la note

indicateur bémol

indicateur d’accordage

Installation des piles

Glissez le couvercle au dos du GA-50 pour accéder au com­partiment à piles. Insérez les piles en respectant la polarité
indiquée, puis remettez le couvercle en place.

Si l’appareil ne fonctionne pas et si vous ne parvenez

pas à résoudre le problème en le mettant plusieurs fois
sous et hors tension, retirez les piles puis réinsérez-les.

Quand la pile commence à s’épuiser, l’indicateur de pile

) s’allume. Remplacez la pile sans tarder, en veillant à

(
utiliser une pile neuve.

Utiliser le pied

Vous pouvez placer le GA-50 en position verticale en dé­ployant le pied situé à l’arrière de l’appareil.

-6-

Méthode d’accordage

Mode Indicateur (Meter)

En mode Indicateur, l’indicateur de style VU aché sur l’af­chage est utilisé pour accorder votre instrument.

1.

Raccordez l’accordeur. La méthode utilisée dépendra du
type de guitare raccordée.

Pour accorder une guitare acoustique

Si vous utilisez le micro incorporé, ne branchez rien. Si
vous utilisez un microphone de contact Korg CM-200
vendu séparément, raccordez le CM-200 à la prise INPUT
du GA-50.

Pour accorder une guitare électrique

Utilisez un câble à ches mono disponible dans le com­merce. Branchez votre instrument à la prise INPUT du
GA-50 à l’aide du câble.

Vous ne pouvez pas utiliser le micro incorporé si une

che est insérée dans la prise INPUT.

Pour utiliser la prise OUTPUT

Reliez l’ampli à la prise OUTPUT du GA-50 avec un câble
à ches mono disponible dans le commerce.
Raccordez votre guitare à la prise INPUT du GA-50, puis
raccordez votre amplicateur à la prise OUTPUT. Utilisez
un câble avec fiches monophonique disponible dans
le commerce. Le son de votre guitare sera envoyé de la
prise OUTPUT du GA-50 à votre amplicateur, vous per­mettant ainsi d’accorder ou de jouer alors que le GA-50
reste raccordé.

Ne débranchez jamais la che de la prise INPUT alors

que la prise OUTPUT est raccordée à votre ampli.
Quand vous débranchez la che, le microphone in­terne entre automatiquement en fonction. Si un son
est reçu par le microphone interne à ce moment, un
eet Larsen se produira, et votre amplicateur risque
d’être endommagé.

Mettez tous les appareils hors tension avant d’eectuer

les raccordements pour éviter d’endommager votre ma­tériel.

Les prises INPUT et OUTPUT sont monophoniques. Les

câbles stéréo (TRS) ne fonctionneront pas.

2.

Appuyez sur le bouton (alimentation) pour activer le
GA-50.
Si vous n’utilisez pas l’appareil pendant 20 minutes, il
s’éteindra automatiquement an d’économiser les piles
(Mise hors tension automatique).

3.

Appuyez sur le bouton GUITAR/BASS pour sélectionner
le type d’instrument à accorder (*).
Vous pouvez accorder chaque instrument sur les notes
de référence ci-dessous.
GUITARE : 7B, 6E, 5A, 4D, 3G, 2B, 1E
BASSE : LB, 4E, 3A, 2D, 1G, HC (LB=Si bas, HC=Do haut)

Remarque :

A = La ; B = Si ; C = Do ; D = Ré ; E = Mi ; F = Fa ; G = Sol.

-7-

4.

Jouez une note sur votre instrument. Le nom de la note
s’en rapprochant le plus apparaîtra sur l’achage. Dans
un premier temps, accordez votre instrument de façon
que le nom de note correct s’ache.

5.

Accordez votre instrument de façon que l’aiguille de l’in­dicateur de style VU vienne se placer sur “
que le témoin du guide d’accordage centrale s’allume (si
vous utilisez A = 440 Hz comme hauteur de référence).
Le témoin gauche du guide d’accordage s’allumera si
votre instrument est trop bas. Le témoin droit du guide
d’accordage s’allumera s’il est trop haut.

Trop bas. Juste. Trop haut.

Chaque graduation de l’indicateur correspond à 2 Hz.
Par exemple, si vous voulez accorder chaque corde de
votre instrument en utilisant une hauteur de référence
de A=436 Hz, vous devez régler l’accordage de chaque
corde de telle sorte que l’aiguille indique deux gradua­tions en dessous de «440».

Si vous utilisez le micro incorporé, disposez-le aussi

près que possible de votre instrument et assu­rez-vous que les sons extérieurs ne puissent pas être
captés pendant l’accord.

” (centre) et

Mode de sortie du son

En mode de sortie du son, vous pouvez accorder en écou­tant une note de référence.

1.

Suivez les étapes 2-3 sous “Mode indicateur (Meter)“.

2.

Appuyez sur le bouton SOUND pour activer le mode de
sortie du son (Sound). Le haut-parleur produira une note
de référence.
Appuyez sur le bouton SOUND jusqu’à ce que la note
sur laquelle vous voulez vous accorder apparaisse sur
l’affichage. Pour les notes qui peuvent être jouées, re­portez-vous à l’étape 3 du «Mode indicateur». Lorsque
vous aurez eectué un cycle complet, vous retournerez
en Mode indicateur.
GUITAR va émettre une hauteur qui est une octave
plus haute que la hauteur réelle de votre instrument, et
BASS va émettre une hauteur qui est deux octaves plus
hautes.
Accordez votre instrument en fonction de la note de
référence.

3.

Si vous appuyez à nouveau sur le bouton SOUND, le GA­50 arrête de produire la note de référence et retourne en
mode Compteur.

Accordage bémol

En mode Compteur ou en mode de sortie du son, vous
pouvez accorder entre un demi-ton et cinq demi-tons
au-dessous de la note sélectionnée.

1.

Comme pour les mode Indicateur ou mode de sortie du
son, achez la note dont vous souhaitez baisser la hau­teur d’1 à 5 demi-tons.

-8-

2.

Appuyez sur le bouton FLAT pour choisir le nombre de
demi-tons dont vous souhaitez transposer la note choi­sie vers le bas.
L’écran indiquera

Ce réglage n’est pas mémorisé lorsque vous éteignez

l’appareil.

3.

Accordez votre instrument de la manière habituelle en
mode indicateur ou mode de sortie du son.

– (1 à 5 demi-tons).

Fiche techniques

Gamme: 12 notes tempérament égal.

Portée de détection:

Guitare B1 (46,25Hz)~B6(1975,53Hz)
Basse B0 (23,12Hz)~B5(987,77Hz)

Note de référence:

Guitare 7B, 6E, 5A, 4D, 3G, 2B, 1E
Basse LB (Si bas), 4E, 3A, 2D, 1G, HC (Do haut)

Modes d’accord:

mode Indicateur, mode de sortie du son

Fonction d’accord en bémol:

1 demi-ton ( ) ~ 5 demi-tons ( )
(pas de demi-tons)

Précision de détection:

±1 centième

Précision du son:

±1,5 centième
Prises: Prise INPUT (jack mono 6,3 mm asymétrique)

Prise OUTPUT (jack mono 6,3 mm asymétrique)

Haut-parleur:

Haut-parleur dynamique (21 mm de diamètre)

Alimentation:

deux piles AAA (3V)

Durée des piles:

Environ 135 heures (pour des piles au zinc-car-

bone, en mode Indicateur avec une entrée conti­nue en A4)

Dimensions (L x P x H):

100 mm x 67 mm x 17 mm

Poids: 81 g (piles comprises)

Accessoires fournis:

Guide de prise en main, deux piles AAA

• Les caractéristiques et l’aspect du produit sont suscep­tibles d’être modifiés sans avis préalable en vue d’une
amélioration.

-9-

Teile des GA-50

OUTPUT-Buchse

Internes Mikrofon SOUND-Taste

Display

Abstimm-LEDs

GUITAR/BASS-Taste

(Einschalttaste)-Taste

Lautsprecher

FLAT-Taste

INPUT-Buchse

a.

Anzeige GUITAR/BASS

b.

Notenname

c.

Nullwertanzeige

d.

Stimmanzeige

Einsetzen der Batterien

Schieben Sie die Rückseite des GA-50 wie in der Abbildung
gezeigt nach oben, um das Batteriefach zu önen. Achten
Sie beim Einsetzen der Batterien auf die korrekte Polung
und schieben Sie die Rückseite wieder zu.

Wenn sich das Gerät selbst nach wiederholtem Ein- und

Ausschalten nicht erwartungsgemäß verhält, müssen
Sie die Batterien zunächst entnehmen und anschlie-

ßend wieder einlegen.
Wenn die Batterie fast erschöpft ist, leuchtet die Batteriean­zeige (
eine neue.

) auf. Ersetz en Sie die Batterie umgehend durch

Verwendung des Ständers

Sie können den an der Rückseite des GA-50 vorhandenen
Ständer verwenden, um das Gerät zur leichten Betrachtung
zurückzuklappen.

-10-

Arbeitsweise für das Stimmen

Meter-Modus

In diesem Modus wird die Stimmanzeige im Display be­nutzt, um Ihr Instrument zu stimmen.

1.

Scließen Sie das Stimmgerät an. Die Anschlussmethode
ist je nach verwendeter Gitarre unterschiedlich.

Beim Stimmen einer akustischen Gitarre

Wenn Sie das interne Mikrofon verwenden wollen,
schließen Sie nichts an. Wenn Sie einen getrennt erhält­liches Korg CM-200 Kontaktmikrofon verwenden, schlie­ßen Sie den Stecker des CM-200 an die INPUT-Buchse
des GA-50 an.

Beim Stimmen einer elektrischen Gitarre

Verwenden Sie ein handelsübliches Kabel mit Monoste­ckern. Schließen Sie Ihr Instrument mit dem Kabel an die
INPUT-Buchse des GA-50 an.

Sie können nicht das interne Mikrofon verwenden,

wenn ein Stecker in die INPUT-Buchse eingesteckt ist.

Bei Verwendung der OUTPUT-Buchse

Verwenden Sie ein handelsübliches Kabel mit Mono­steckern, um Geräte an die OUTPUT-Buchse des CA-50
anzuschließen.
Schließen Sie Ihre Gitarre an die INPUT-Buchse des GA­50 an und danach Ihren Verstärker an die OUTPUT-Buch­se. Der Sound Ihrer Gitarre wird von der OUTPUT-Buchse
des GA-50 zu Ihrem Verstärker geschickt und erlaubt es,
zu stimmen oder zu spielen, während der GA-50 ange­schlossen bleibt.

Ziehen Sie nie den Stecker von der INPUT-Buchse

ab, während die OUTPUT-Buchse mit dem Verstärker
verbunden ist. Wenn Sie den Stecker abziehen, wird
automatisch das interne Mikrofon verwendet. Wenn
zu diesem Zeitpunkt Klang vom internen Mikrofon
empfangen wird, tritt Rückkopplung auf und kann

möglicherweise den Verstärker beschädigen.
Schalten Sie vor dem Herstellen irgendwelcher Verbin­dungen alle Geräte aus, um Geräteschäden zu vermeiden.

INPUT und OUTPUT sind als Mono-Buchsen ausgeführt.

Stereokabel (TRS) sind nicht geeignet.

2.

Drücken Sie die (Einschalttaste)-Taste, um das GA-50 ein­zuschalten.
Wenn kein Signal eingespeist wird, schaltet sich das Ge­rät nach 20 Minuten aus (Energiesparfunktion).

3.

Drücken Sie die GUITAR/BASS-Taste, um das Instrument
zu wählen, das Sie stimmen wollen (*).
Jedes Instrument kann nach den unten aufgelisteten
Noten gestimmt werden.
GITARRE : 7B, 6E, 5A, 4D, 3G, 2B, 1E
BASS : LB, 4E, 3A, 2D, 1G, HC (LB: Tiefes H, HC: hohes C)

-11-

4.

Spielen Sie eine Einzelnote auf dem Instrument.
Das Display zeigt den Namen der erkannten Note sowie
die Oktave, in der sie gespielt wird, an. Stimmen Sie Ihr
Instrument so weit, dass schon einmal der richtige No­tenname angezeigt wird.

5.

Stimmen Sie Ihr Instrument so, daß die VU-Skala in der
Position „
ten (wenn Sie A = 440 Hz als Referenztonhöhe benut­zen). Die linke der Abstimm-LEDs leuchtet, wenn der Ton
zu tief gestimmt ist, und die rechte leuchtet, wenn der
Ton zu hoch gestimmt ist.

Jede Markierung in der Skala entspricht einer Verstim­mung um 2 Hz. Wenn Sie z. B. jede Saite Ihres Instru­ments auf eine Referenztonhöhe von A = 436 Hz stim­men möchten, stimmen Sie jede Saite so, daß die Nadel
zwei Striche unterhalb „440“ anzeigt.

“ steht (Mitte) und die Abstimm-LEDs leuch-

Zu tief. Richtig gestimmt. Zu hoch.

Wenn Sie das interne Mikrofon verwenden, positi-

onieren Sie das Mikrofon so nahe wie möglich am

Instrument und stellen sicher, dass keine Außenge-

räusche beim Stimmvorgang eingefangen werden.

Ton-Ausgabe-Modus

In diesem Modus können Sie Ihr Instrument nach einem
Referenzton stimmen.

1.

Folgen Sie den unter „Meter-Modus“ angegebenen
Schritten 2-3.

2.

Drücken Sie die SOUND-Taste, um den Ton-Ausgabe-Mo­dus aufzurufen. Der Lautsprecher spielt einen Referenz­ton ab.
Drücken Sie die SOUND-Taste, bis die Note, nach der Sie
stimmen wollen, im Display erscheint. Für die auszuge­benden Noten lesen Sie Schritt 3 unter „Meter-Modus“.
Wenn Sie einmal durch alle Noten geschaltet haben,
gelangen Sie zurück in den Meter-Modus.
Bei GUITAR liegt die zu hörende Tonhöhe eine Oktave
höher als die tatsächliche Tonhöhe Ihres Instruments; in
der Einstellung BASS liegt die zu hörende Tonhöhe zwei
Oktaven höher.
Stimmen Sie Ihr Instrument gemäß dem Referenzton.

3.

Wird die SOUND-Taste erneut gedrückt, endet die Wie­dergabe des Referenztons und das GA-50 fährt in den
Messmodus.

„Flat“-Stimmung (Versatzstimmung)

Sowohl im Meter-Modus als auch im Ton-Ausgang-Modus
können Sie eine Tonlage abstimmen, die zwischen einem
Halbton und fünf Halbtönen unter dem gewählten Noten­namen ist.

1.

Sorgen Sie im Meter- bzw. Ton-Ausgabe-Modus dafür,
daß die um 1~5 Halbtöne zu versetzende Note im Dis­play erscheint.

-12-

2.

Drücken Sie FLAT-Taste, um die Anzahl der Halbtöne
auszuwählen, um die die zuvor ausgewählte Note redu­ziert werden soll. Dieser Versatz wird folgendermaßen
angezeigt:

3.

Stimmen Sie Ihr Ihnstrument auf normale Weise entwe­der im Meter-Modus oder im Ton-Ausgabe-Modus.

– (1-5 Halbtöne tiefer).

Diese Einstellung bleibt nicht erhalten, wenn das Ge-

rät ausgeschaltet wird.

Technische Daten

Skala: 12 Noten gleichschwebende Stimmung

Erkennungsbereich:

Gitarre B1 (46,25 Hz) – B6 (1975,53 Hz)
Bass B0 (23,12 Hz) – B5 (987,77 Hz)

Referenzton:

Gitarre 7B, 6E, 5A, 4D, 3G, 2B, 1E
Bass LB (Tiefes H), 4E, 3A, 2D, 1G, HC (hohes C)

Stimmodi:

Meter-Modus, Ton-Ausgabe-Modus

Flat Tuning-Funktion:

1 Halbton ( ) –5 Halbtöne ( ) (Halbtonschritte)

Erkennungsgenauigkeit:

±1 Cent

Referenzton-Genauigkeit:

±1,5 Cent

Anschlußbuchse:

INPUT-Buchse (6,3 mm Mono-Klinkenbuchse,

unsymmetrisch), OUTPUT-Buchse (6,3 mm Mo­no-Klinkenbuchse, unsymmetrisch)

Lautsprecher:

Dynamischer Lautsprecher (ø 21 mm)

Stromversorgung:

Zwei AAA-Batterien (3 V)

Lebensdauer der Batterien:

Etwa 135 Stunden (Meter-Modus, Zink-Kohlen-

stoffbatterien, kontinuierliche Eingabe der Note
A4)

Abmessungen (B x T x H):

100 mm x 67 mm x 17 mm

Gewicht: 81 g (mit Batterien)

Lieferumfang:

Blitzstart, zwei AAA-Batterien

• Änderungender technischenDatenunddes Designs

ohne vorherige Ankündigung vorbehalten.

-13-

Partes del GA-50

Micrófono incorporado Botón SOUND

Pantalla

LEDs de anación

Botón FLAT

Jack OUTPUT

Botón (alimentación)

Botón
GUITAR/BASS

Altavoz

Jack INPUT

a.

Indicador GUITARRA/
BAJO

b.

Nombre de la nota

c.

Indicador bemol

d.

Medidor

Instalar las pilas

Quite la tapa posterior del GA-50 deslizándola para abrir el
compartimento de las pilas. Asegurándose de que lo hace
con la polaridad correcta, inserte las pilas y vuelva a poner
la tapa posterior para cerrar el compartimento de las pilas.

En caso de mal funcionamiento de la unidad que no se

pueda corregir mediante el encendido y apagado, quite
las pilas y, a continuación, vuelva a instalarlas.

Cuando la pila comience a agotarse, se iluminará el indica­dor de pila (
una nueva.

). Reemplace inmediatamente la pila por

Uso del soporte

Puede usar el GA-50 en posición vertical abriendo el sopor­te situado en la parte posterior de la unidad.

-14-

Procedimiento de anación

Modo de Medidor

En este modo, el medidor en pantalla se utiliza para anar
el instrumento.

1.

Conecte el anador. El método de conexión dependerá
del tipo de guitarra que conecte.

Al anar una guitarra acústica

Si utiliza el micrófono incorporado, no tiene que conec­tar nada.
Si utiliza un micrófono de contacto Korg CM-200 (se
vende por separado), conecte el conector del CM-200 al
jack INPUT del GA-50.

Al anar una guitarra o un bajo eléctrico

Utilice un cable de los disponibles en el mercado con
conectores mono. Conecte el instrumento al jack INPUT
del GA-50 usando el cable.

No puede utilizar el micrófono incorporado si se in-

serta un conector en el jack INPUT.

Al utilizar el jack OUTPUT

Para realizar la conexión al jack OUTPUT del CA-50, utili­ce un cable de los disponibles en el mercado con conec­tores mono. Conecte el instrumento al jack INPUT del
GA-50 y luego conecte su amplicador al jack OUTPUT.
El sonido del instrumento se enviará del jack OUTPUT
del GA-50 a su amplicador, lo que le permitirá anar o
interpretar mientras el GA-50 permanezca conectado.

Nunca desconecte el conector del jack INPUT mien-

tras el jack OUTPUT está conectado a su amplicador.

Cuando desconecte el conector, el micrófono interno

se usará automáticamente. Si el micrófono interno

recibe sonido en este momento, se producirá reali-

mentación acústica, lo que probablemente dañará su

amplicador.

Apaga todos los dispositivos antes de conectarlos para

evitar dañar tu equipo.

Los conectores INPUT y OUTPUT son mono. No funcio-

narán con cables estéreo (TRS).

2.

Pulse el botón (alimentación) para encender el GA-50.
Cuando el anador está en reposo durante 20 minutos,
se apaga automáticamente para conservar la pila (Apa­gado automático).

3.

Pulse el botón GUITAR/BASS para seleccionar el instru­mento que desee anar (*).
Cada instrumento se puede afinar en las notas que se
enumeran a continuación.
GUITARRA : 7B, 6E, 5A, 4D, 3G, 2B, 1E
BAJO : LB, 4E, 3A, 2D, 1G, HC (LB: Sí bajo, HC: Do Alto)

4.

Toque una nota en su instrumento, aparecerá en pan­talla el nombre de la nota más próxima. en la pantalla.
Afine su instrumento de forma que se muestre en la
pantalla el nombre correcto de la nota.

-15-

5.

Toque una nota en su instrumento, y afínelo de modo
que la aguja apunte al centro “
nación esté iluminado (si se utiliza A = 440 Hz como el
tono de anación de referencia). Si el instrumento está
por debajo de la nota, se iluminará el indicador de la iz­quierda. Si está por encima, se iluminará el indicador de
la derecha.

El tono está bajo. Anado. El tono está alto.

Cada marca en la escala del medidor corresponde a 2
Hz. Por ejemplo, si usted quiere anar cada cuerda de su
instrumento usando un tono de anación de referencia
de A = 436 Hz, ajuste la afinación de cada cuerda de
manera que la aguja indique dos pasos por debajo de
«440».

Si utiliza el micrófono incorporado, coloque su instru-

mento tan cerca como sea posible de dicho micrófo-

no, para evitar que ruidos extraños o de fondo sean

captados durante la anación.

“ y el indicador de a-

Modo Salida de sonido

En este modo usted puede anar mientras escucha un tono
acústico de referencia.

1.

Siga los pasos 2-3 descritos en el Modo de Medidor.

2.

Pulse el botón SOUND para acceder al Modo Salida de
sonido. El tono acústico de referencia se emite desde los
altavoces.
Pulse el botón SOUND hasta que la nota en que desee
anar aparezca en la pantalla. Para saber las notas dispo­nibles, consulte el paso 3 del Modo de Medidor. Cuando
realice un ciclo completo, volverá al Modo de Medidor.
GUITAR hará sonar un tono que está una octava más alto
que el tono real de su instrumento, y BASS hará sonar un
tono que está dos octavas más alto.
Ane el instrumento según el tono acústico de referen­cia.

3.

Si se pulsa el botón SOUND de nuevo, se detiene la sa­lida del tono acústico de referencia y el GA-50 vuelve al
modo Medidor.

Anación bemol

En el modo Medidor o en el modo Salida de sonido, puede
anar en un tono de anación que esté entre un semitono
y cinco semitonos por debajo del nombre de la nota selec­cionada.

1.

Como se describe en el “Modo de Medidor” o “Modo
Salida de Sonido”, haga que la nota que desea anar 1-5
semitonos por debajo aparezca en la pantalla.

2.

Pulse el botón FLAT para seleccionar el número de semi­tonos que desee bajar la nota seleccionada. La pantalla

– (1-5 semitonos).

indicará

Este ajuste no se queda grabado cuando se desco-

necta la alimentación.

-16-

3.

Ane el instrumento siguiendo el método habitual con
el modo Medidor o el modo Salida de sonido.

Especicaciones

Temperamento:

12-notas, temperamento igual

Rango de detección:

Guitarra B1 (46,25 Hz) – B6 (1975,53 Hz)
Bajo B0 (23,12 Hz) – B5 (987,77 Hz)

Tono acústico de referencia:

Guitarra 7B, 6E, 5A, 4D, 3G, 2B, 1E
Bajo

Modos de anación:

mode de Medidor, mode Salida de sonido

Función de anación bemol:

1 semitono ( ) –5 semitonos ( )
(pasos de semitono)

Precisión de detección:

±1 centésima

Precisión del sonido:

±1,5 centésima

Jack de conexión:

Jack INPUT (jack monoaural de 6,3 mm, sin balan-

Altavoz dinámico (21 mm de diámetro)

Altavoz:

Alimentación:

dos pilas AAA (3 V)

Duración de la pila:

Aproximadamente 135 horas (Modo de Aguja,

Dimensiones (Anch. x Prof. x Alt.):

100 mm x 67 mm x 17 mm

Peso: 81 g (incluyendo las pilas)

Elementos incluidos:

Guía de inicio rápido, dos pilas AAA

• Lasespecicacionesyelaspectoestsujetasacambiossin

previo aviso por mejora.

LB (Sí bajo), 4E, 3A, 2D, 1G, HC (Do Alto)

cear), Jack OUTPUT (jack monoaural de 6,3 mm,
sin balancear)

entrada continua A4, Pilas zinc-carbono)

-1 7-

 各部の名称

内蔵マイク

ディスプレイ

チューニング・ガイド

GUITAR/BASS

 （電源）ボタン

ボタン

スピーカー
FLAT ボタン

OUTPUT 端子

SOUND ボタン

a.GUITAR/BASS表示
b.音名表示
c.フラット表示
d.メーター

INPUT 端子

電池の入れ方

GA-50の裏面をスライドさせて電池ケースを開けます。極
性に気を付けて電池を入れ、スライドさせて閉めます。

誤動作が発生し、電源を何度かオン、オフをしても改善

しない場合は、電池をいったんはずして、入れ直してく
ださい。

付属の電池は動作確認用のため、通常より寿命が短い場

合があります。

電池の容量が少なくなると、ディスプレイに電池マーク

）が表示されます。早めに新しい電池と交換してくだ

（

さい。

スタンドの使い方

本機の裏側にあるスタンドを使って、本体を立てることが
できます。

-18-

チューニングの方法

メーター・モード

ディスプレイのメーターでチューニングするモードです。

1.チューナーを接続します。接続するギターによって、以
下のように接続方法が異なります。

アコースティック・ギターをチューニングする場合

内蔵マイクを使用するときは、何も接続しないでくださ
い。別売りのコルグCM-200コンタクト・マイクを使用
するときは、CM-200のプラグをINPUT端子に接続しま
す。

エレキ・ギターをチューニングする場合

市販のモノラル・プラグのケーブルを使用してください。
ケーブルで、GA-50のINPUT端子にギターを接続しま
す。

INPUT端子にプラグを接続すると、内蔵マイクは使

用できません。

OUTPUT端子を使用する場合

GA-50のOUTPUT端子を使用するときは、市販のモノ
ラル・プラグのケーブルを使用してください。GA-50
のINPUT端 子 に ギターを接 続し て か ら、OUTPUT端
子にアンプ類を接続します。ギターの音は、GA-50の
OUTPUT端子からアンプ類へ出力されますので、接続
したままの状態でチューニングや演奏を行うことができ
ます。

OUTPUT端子とアンプ類を接続しているときは、絶

対にINPUT端子からプラグを抜かないでください。
プラグを抜くと、自動的に内蔵マイクが使われます。
このとき、内蔵マイクに音が入るとハウリングが起

こり、アンプ類を破損する恐れがあります。
接続するときは、各機器の電源をオフにしてください。
INPUT、OUTPUTの各端子はモノラル専用です。ステ

レオのケーブルは使用できません。

（電源）ボタンを押して、電源をオンにします。

2.

電源がオンのまま、約20分間音の入力がない場合は、自
動的にオフになります（オート・パワー・オフ）。

3.GUITAR/BASSボタンを押して、チューニングする楽
器を選びます（※）。
それぞれの楽器でチューニングできる値は次の通りで
す。
GUITAR：7B、6E、5A、4D、3G、2B、1E
BASS：LB（Low B）、4E、3A、2D、1G、HC（High C）

4.楽器を単音で鳴らします。
入力した音に一番近い音名がディスプレイに表示されま
す。合わせたい音名が表示されるように、楽器をおおま
かにチューニングしてください。

-19-

5.楽器を単音で鳴らして、メーターが“ ”の位置(中央)を
指し、チューニング・ガイドの中央のランプが点灯する
ようにチューニングします（ A=440Hzを基準にする場
合）。チューニング・ガイドは、音が低いときは左、高い
ときは右のランプが点灯します。

低い方に

ずれているとき

また、メーターの1目盛は2Hz相当に対応しています。
例えば、A=436Hzを基準に各弦を調整する場合は、各
弦を“440”から2目盛下がった位置に調整します。

内蔵マイクを使用するときは、マイクに楽器をでき

るだけ近づけ、チューニング中に余計な音が入らな
いようにしてください。

チューニングが
合っているとき

高い方に

ずれているとき

サウンド・アウト・モード

基準音を鳴らしてチューニングするモードです。

1.「メーター・モード」の手順2、3を設定します。

2.SOUNDボタンを押してサウンド・アウト・モードに入

ります。スピーカーから基準音が出力されます。
合わせたい音名がディスプレイに表示されるまで
SOUNDボタンを押します。出力できる音名は「メー
ター・モード」の手順3を参照してください。一巡すると
メーター・モードに戻ります。
実際の楽器の音よりGUITARは1オクターブ、BASSは2
オクターブ高い音を出力します。
基準音に合わせて、楽器をチューニングします。

3.もう一度SOUNDボタンを押すと基準音が止まり、メー
ター・モードに戻ります。

フラット・チューニング

メーター・モード、サウンド・アウト・モード時に、選んだ
音名に対して1半音～5半音下げたチューニングができま
す。

1.「メーター・モード」および「サウンド・アウト・モード」
の手順を参照して、1半音～ 5半音下げたい音名をディ
スプレイに表示させます。

2.FLATボタンを押して、音名に対して何半音下げるかを
選びます。ディスプレイに

が表示されます。

電源をオフにしたとき、設定は記憶されません。

3.通常のメーター・モード、サウンド・アウト・モードで、
楽器をチューニングします。

～ （ 1半音～ 5半音）

-20-

仕様

音 律： 12平均律
測定範囲：

Guitar B1 （46.25Hz）～ B6（1975.53Hz）
Bass B0 （23.12Hz）～ B5（987.77Hz）

基準発振音：

Guitar 7B、6E、5A、4D、3G、2B、1E
Bass

LB(Low B)、4E、3A、2D、1G、HC(High C)

チューニング・モード：

メーター・モード、サウンド・アウト・モード

フラット・チューニング：

1半音（

）～ 5 半 音（ ）の半音ステップ

測定精度： ±1セント以内
サウンド精度：

±1.5セント以内

接続端子：

スピーカー：
電 源： 単4形乾電池2本（3V）
電池寿命： 約135時間（メーター・モード、A4連続入力、

外形寸法（WxDxH）：

質 量：
付属品： クイック・スタート・ガイド、動作確認用単4

＊ 仕様および外観は改良のため予告なく変更する場合が

INPUT端子（φ6.3モノラル標準ジャック）

OUTPUT端子（φ6.3モノラル標準ジャック）

ダイナミック・スピーカー（φ21mm）

マンガン乾電池使用時）

100mm x 67mm x 17mm

81g（電池含む）

形乾電池（2本）

あります。

-21-
