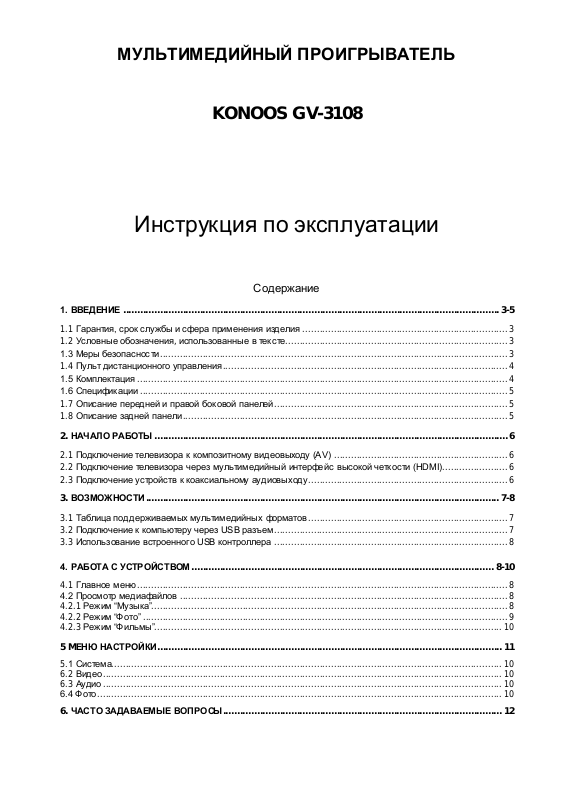

Konoos GV-3108 User Manual [ru]
МУЛЬТИМЕДИЙНЫЙ ПРОИГРЫВАТЕЛЬ
KONOOS GV-3108
Инструкция по эксплуатации
Содержание
1. ВВЕДЕНИЕ .................................................................................................................................... 3-5
1.1 Гарантия, срок службы и сфера применения изделия ........................................................................ 3
1.2 Условные обозначения, использованные в тексте.............................................................................. 3
1.3 Меры безопасности .......................................................................................................................... 3
1.4 Пульт дистанционного управления.................................................................................................... 4
1.5 Комплектация .................................................................................................................................. 4
1.6 Спецификации ................................................................................................................................. 5
1.7 Описание передней и правой боковой панелей.................................................................................. 5
1.8 Описание задней панели .................................................................................................................. 5
2. НАЧАЛО РАБОТЫ ............................................................................................................................ 6
2.1 Подключение телевизора к композитному видеовыходу (AV) ............................................................. 6
2.2 Подключение телевизора через мультимедийный интерфейс высокой четкости (HDMI)....................... 6
2.3 Подключение устройств к коаксиальному аудиовыходу ................................................................ ...... 6
3. ВОЗМОЖНОСТИ ............................................................................................................................ 7-8
3.1 Таблица поддерживаемых мультимедийных форматов ...................................................................... 7
3.2 Подключение к компьютеру через USB разъем .................................................................................. 7
3.3 Использование встроенного USB контроллера .................................................................................. 8
4. РАБОТА С УСТРОЙСТВОМ ................................ ................................................................ .......... 8-10
4.1 Главное меню ................................................................................................................................ .. 8
4.2 Просмотр медиафайлов ................................ ................................................................ ................... 8
4.2.1 Режим ―Музыка‖................................................................ ............................................................. 8
4.2.2 Режим ―Ф ото‖ ................................................................................................................................ 9
4.2.3 Режим ―Фильмы‖................................................................................................ .......................... 10
5 MЕНЮ НАСТРОЙКИ ................................................................................................ ......................... 11
5.1 Система......................................................................................................................................... 10
6.2 Видео ................................................................................................ ............................................ 10
6.3 Аудио ................................................................................................................................ ............ 10
6.4 Фото .............................................................................................................................................. 10
6. ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ .................................................................................................. 12
1. ВВЕДЕНИЕ
―MOVIE‖
Названия кнопок пульта ДУ
――
Пиктограммы на кнопках пульта ДУ не имеющ их подписи
”Сеть”
Название пунктов меню и значения параме тров пунктов меню
меню ―Действие‖ >>
―Новый по льзователь‖
Сокращенная запись пос ледовате льности действий, которые необходимо
выполнить для настройки. Подробн ая запись для данного примера
выглядела бы так: «Откройте меню ―Действие‖ и выберите пункт ‖Новый
пользователь‖»
Несоблюдение э тих требований может вызвать повреждение оборудования,
а также повлечь причинение вреда другому имуществу или здоровью
!
Соблюдение э тих требований необходимо для нормальной работы
устройс тва
*?
Разъяснение технических терминов встречающ ихся в тексте
Примечание:
Возьмите данную информ ацию на заметку
Поздравляем вас с покупкой современного мультимедийного плеера KONOOS GV-3108. Д анный
проигрыватель относится к новому типу мультимедийных устройств. Он предназначен д ля хранения
и высококачес твенного воспроизведе ния гр афических, аудио и видео файлов разнообразных
форматов (жесткий диск для хранения фа йлов в памяти устройства приобретается отдельно).
Проигрыватель оборудован раз личными п ортами д ля подключения п ериферийного оборудования.
Поддерживается работа с внешними накопителями, такими как USB жесткие диски и флэшки, а
также карты памяти SD и MMC.
Данное ус тройство является технически сложным изделием, сос тоящ им из аппаратной и
программной ч астей. Пожалуйс та, внимательно изучите приведе нное ниже руководство по
настройке, во избежание трудностей в его эксп луатации. Обратите внимание, ч то реализация
функций плеера зависит от установленного в нем программ ного обеспечения (т. н. ―п рошивк и‖).
Данная инс трукция описывает функционал прошивки версии 3.0 (Cedar1207_R1.0). Проигрыватель
KONOOS GV-3108 поддерживает возможность обновления пр ошивки.
1.1 Гарантия, срок службы и сфера применения изделия
Производите ль устанавливает для данного устройства гарантийный п ериод, равный 12 месяцам с
даты п родаж и. Официальный срок с лужбы изд елия сос тавляет 3 г ода, однако реальный ср ок
службы може т превосходить ус танавливаемый официально. Ус тройс тво п редн азначено для
использования в быту.
1.2 Условные обозначения, использованные в тексте
1.3 Меры безопасности
Перед началом работы внимательно ознакомьтесь с нас тоящ им руководс твом.
Подключайте адаптер устройства только к сети переменного тока 100В - 240В 50/60Гц.
Используйте ус тро йс тво только с прилагающимся в комплек те адаптером.
В процессе работы адаптер питания устройства нагревается. Нормальной температурой
адаптера является температура до 60
вентиляцию. Не размещайте оборудование в мес тах, где что-либо мож ет помешать нор мальному
охлаждению устройс тв - на мягкой мебели, коврах, в шкафах, вблизи отопительных приборов, и т.д.
Не допускайте попадания на него прямых солнечных лучей, не накрывайте оборудование никак ими
предметами.
Данное оборудование предназначено д ля эксплуатации в пом ещ ении. Температура окружающ ей
среды до лжна быть в пределах от 0 до 40
О
С. Обеспечьте плееру и адаптеру питания д олжную
O
C.
Не погружайте оборудование в любые жидкости, не проливайте никакие жидкос ти на
оборудование.
Если оборудование долгое в ремя н аходилось на холоде, вк лючать его в сеть и работать на нем
разрешается только спустя 4-6 часов пребывания в отап ливаемом п омещении.
В случае н еисправности, задымления, пов режде ния э лектрического кабеля или попадания
внутрь устройства жидкос ти или посторонних предметов, во из бежание поражения э лектрическим
током, не пыта йтесь самостояте льно его починить. Немедленно отключите адаптер п итания от
розетки, и обратитесь в уполномоченный сервис центр.
№
Наименование
Количество
1
Мультим едиа проигрыватель
1
2
Адаптер питания
1 3 Пульт дис танционного управления
1
4
AV кабель
1
Кнопка
Функция
POWER
Включает плеер/переводит плеер в режим ожидания
MUTE
Отк лючает/включает воспроизведение звука
TV SYSTEM
Переключает видеосигнал между AV и HDMI
выходами и изменяет форм ат видеосигнала
0-9
Используются для ввода цифр
GOTO
Позволяет перейти к просмотру опред еленной
главы/раздела (д ля DVD) или к определенному
моменту времени при просмотре видео.
DISPLAY
Нажмите для отображения информации о текущ ем
файле во время восп роизведения видео или фото
HOME
Нажмите для возврата в г лавное м еню
FR
Нажмите для перемотки назад от текущего момента.
Повторное н ажатие изменяет скорость перемотки
FF
Нажмите для перемотки вперед от текущего
момента. Повторное наж атие изменяет скорость
перемотки
RETURN
Возврат в п редыдущее меню
OPTION
Отк рывает меню н астройки
Нажмите, чтобы перемес тить курсор вв ерх
Нажмите, чтобы перемес тить курсор влево
OK
Нажмите для выбора выде ленного пункта меню или
начала воспроизведения медиафайла
Нажмите, чтобы перемес тить курсор вправо
Нажмите, чтобы переместить курсор в низ
PREV
Нажмите для возврата к предыдущ ему файлу
NEXT
Нажмите для перехода к следующ ему файлу
VOL-
Нажмите, что бы понизить громк ость
VOL+
Нажмите, что бы пов ысить громкость
SUBTITLE
Вызывает меню настройки субтитров
PLAY
Воспроизведения в ыбранного медиафайла / начало
просмотра слайдшоу / пауза в слайдшоу
STOP
Останавливае т воспроизведение медиафайла
PAUSE/STEP
Пауза в восп роизведении видео или пошаговое
воспроизвед ение
SETUP
Нажмите для вызова меню «Настройки»
AUDIO
Переключает формат воспроизведения звука
ZOOM
Нажмите для изменения размера изображения
REPEAT
Нажмите, что бы переключить режим повтора
воспроизвед ения: произвольный, один раз, повтор
одного файла, повтор всех
Красная кнопка
Включает режим отображения всех файлов в
текущ ей папке
Синяя кнопка
Включает режим отображения только аудиофайлов
в текущей папке
Зеленая кнопка
Включает режим отображения только графических
файлов в текущ ей папке
Желтая кнопка
Включает режим отображения только вид еофайлов
в текущей папке
Выключайте проигрыватель п еред подключением к нему или отключением о т него других
устройс тв (носи тели данных, аудио/видео аппаратура).
1.4 Пульт дистанционно го управления (слева направо, сверху вниз ).
1.5 Комплектация
3
5
USB кабель
1 7 Руководство по эксплуатации
1
8
Диск с ПО
1
9
Батарейки
2
10
Винты
комплект
1.6 Спецификации
Поддерживаемые жес ткие диски
Стандартный 3.5‖ SATA жес ткий диск
Поддерживаемые файловые систем ы
FAT32 и NTFS
Встроенный USB контроллер
2-х портов ый, с поддержкой различных USB накопителей
Разъем USB 2.0
Обеспечивает высокоскоростное подключение к компьютеру
Кардридер 2-в-1
Поддержка SD (Secure Digital) и MMC (Multi Media Card)
Видео выход ы
Композитный / HDMI
Аудио выходы
Стерео / HDMI / коаксиальный SPDIF
Поддерживаемые тип ы аудиофайлов
MP3, WMA, AAC, APE, FLAC, OGG
Поддерживаемые тип ы видеофайлов
AVI, MPG, VOB, DAT, MP4, MOV, MKV, RM/RMVB, FLV
Поддерживаемые видеокодеки
MPEG 1/2/4, DivX, Xvid, H.264, VC-1, RM
Поддерживаемые форматы субтитров
SSA, SRT, SUB
Поддерживаемые тип ы графических
файлов
JPG, BMP, PNG, GIF
Характеристики адаптера питания
Входное напряжение: переменный ток 100В -240В 50/60Г ц
Выходное напряже ние: постоянный ток 12В, 2А
Габариты (ВхШхГ)
56.5x215х164.6 мм
Вес
Около 750 г (без жес ткого диска)
Номер
Название
Описание
1
Светодиодный
индикатор
Сигнальный светодиод
светится синим - плеер
включен, кр асным -
плеер в режиме
ожидания.
2
USB HOST
Встроенный USB
контроллер. Служит для
подключения внешних
USB накопите лей.
3
Кардридер
2-в-1
Служит для чтения
содержимого карт
памяти форматов SD и
MMC
Номер
Название
Описание
1
DC IN
Гнездо для подключения
штекера блока п итания.
2
AV
Композитный видеовыход
и стерео аудиовыход.
3
Coaxial
Коаксиальный 5.1
аудиовыход SPDIF
4
HDMI
Цифров ой аудио / видео
интерфейс высокой
четк ости HDMI.
5
USB HOST
Встроенный USB
контроллер. Служит для
подключения внешних
Примечание: производите ль оставляет за со бой прав о изменя ть спецификации и характеристики
изделия без предварительного уведомления.
1.7 Описание передней и правой боковой панелей
Для использования карты памяти поверните еѐ вверх той стороной, на которой нанесена с трелка;
стрелка должна указывать на кардрид ер. Аккуратно вставьте карту до упора в разъем кардридера.
1.8 Описание задней панели
4
