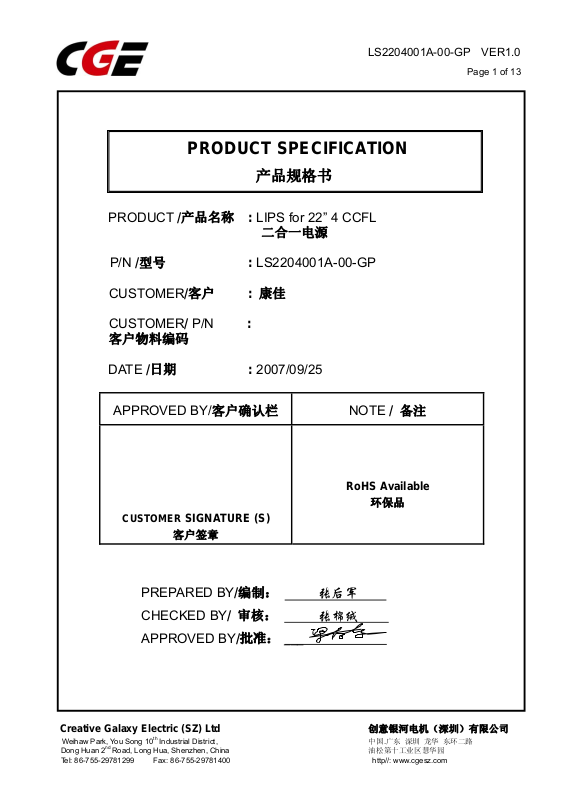

KONKA LS2204001a-00 SMPS Schematic
LS2204001A-00-GP VER1.0
PRODUCT /产品名称 : LIPS for 22” 4 CCFL
二合一电源
P/N /型号 : LS2204001A-00-GP
CUSTOMER/客户 : 康佳
CUSTOMER/ P/N :
客户物料编码
DATE /日期 : 2007/09/25
PRODUCT SPECIFICATION
产品规格书
Page 1 of 13
APPROVED BY/客户确认栏 NOTE / 备注
RoHS Available
CUSTOMER SIGNATURE (S)
客户签章
PREPARED BY/编制：
张后军
CHECKED BY/ 审核： 张棉绒
APPROVED BY/批准：
___
环保品
Creative Galaxy Electric (SZ) Ltd 创意银河电机（深圳）有限公司
Weihaw Park, You Song 10
Dong Huan 2
Tel: 86-755-29781299 Fax: 86-755-29781400 http//: www.cgesz.com
nd
Road, Long Hua, Shenzhen, China 油松第十工业区慧华园
th
Industrial District, 中国.广东 深圳 龙华 东环二路
LS2204001A-00-GP VER1.0
Page 2 of 13
CONTENT / 目录
Revision Record /变更记录表 P. 3
1. General Description / 概述 P. 4
2. Features / 特性 P.4
3. Suitable Load / 适用负载 P.4
4. Environmental Condition / 适用环境条件 P.4
5. Input Electrical Characteristic / 输入参数 P. 4
6. Output Electrical Characteristic / 输出电气参数 P. 5
7. Pin Assignments / 插座引脚定义 P. 6
8. Testing Circuit Diagram / 测试回路示意图 P.6
9. Mechanical Dimension / 结构示意图 P. 7
10. Output Voltage Waveform / 背光部分输出电压波形图 P. 8
11. Output Current Waveform / 背光部分输出电流波形图 P. 8
12. Schematic Diagram /工作原理图 P. 9
13. PCB Layout Diagram / 线路板印制图 P.10
14. Efficiency / 效率 P. 11
15. Safety / 安全要求 P. 11
16. Protection / 保护功能 P. 11
17. Abnormal Condition Testing / 非正常工作条件 P.11
18. Reference Standards / 参照标准 P.12
19. Notice/ 注意事项 P.13
Creative Galaxy Electric (SZ) Ltd 创意银河电机（深圳）有限公司
Weihaw Park, You Song 10
Dong Huan 2
Tel: 86-755-29781299 Fax: 86-755-29781400 http//: www.cgesz.com
nd
Road, Long Hua, Shenzhen, China 油松第十工业区慧华园
th
Industrial District, 中国.广东 深圳 龙华 东环二路
LS2204001A-00-GP VER1.0
Page 3 of 13
No.
序号
Date
变更日期
Version
版本
Revision record 变更记录表
Reason of
revision
变更原因
Content of revision
变更内容
Prepared
by
变更人
Approved
确认人
by
This document is carefully checked and believed to be reliable. Creative Galaxy
reserves the right to make changes in product or specification at any time and without
further notice. 此文件经过仔细检查和核对，内容真实，创意银河有权根据需要，在不另行通知
情况下，改进产品或规格书。
Creative Galaxy Electric (SZ) Ltd 创意银河电机（深圳）有限公司
Weihaw Park, You Song 10
Dong Huan 2
Tel: 86-755-29781299 Fax: 86-755-29781400 http//: www.cgesz.com
nd
Road, Long Hua, Shenzhen, China 油松第十工业区慧华园
th
Industrial District, 中国.广东 深圳 龙华 东环二路
LS2204001A-00-GP VER1.0
Page 4 of 13
1. General Description / 概述
The LIPS was designed for 4 CCFL lamps of LCD back lighting system, the unit is
integrate the adapter and CCFL inverter.
本产品为将适配器和背光电源电压集成一体的二合一电源。适用于 4 灯管的背光板的液晶显示
器。
2. Features / 特性
High Efficiency, Low Standby Power / 高效率，低待机功耗
Wide AC Input Voltage / 宽范围输入电压
Short Circuit Protection/ 短路保护
Lamp Current Balance Control / 背光灯管电流平衡控制
3. Suitable Load / 适用负载
22 inch 4 Lamps TFT LCD Module / 22”4 灯管 TFT 液晶显示器 CHI MEI：M220Z1-L01
4. Environmental Condition / 适用环境条件
Operating Temperature / 工作温度 : 00C ～ 500C
Storage Temperature / 贮存温度 : -200C ～ 600C
Operating Humidity / 工作湿度 : 10%～ 80%RH
Storage Humidity / 贮存湿度 : 10% ～ 93%RH
5. Input Electrical Characteristics / 输入电气参数
Station
位号
No.
序号
1 Input voltage / 输入交流电压 / Vin 100 ---- 240
Item
项目
Testing condition
测试条件
Symbol
符号
Min
最小值
Type
规格值
Max
最大值
Unit
单位
VACCN1
JP1
2 Input current / 输入电流 / Iin 0 ---- 1.5 A
3 Input frequency / 输入频率 / Freq ---- 50/60 ---- Hz
4 Input power / 输入功率 Pin ---- 83 ---- W
5 Standby power / 待机功耗 Pin 0.2 0.4 0.7 W
Brightness control voltage / / Vbri 0V：Brightness max V
6
调亮电压 5.0：Brightness min
On/Off Control voltage / / Vc Enable: 3.0-5.0 V
7
开关机控制电压 Disable: 0-0.8V
Pout=full load/满载
Pout=open load/开路
