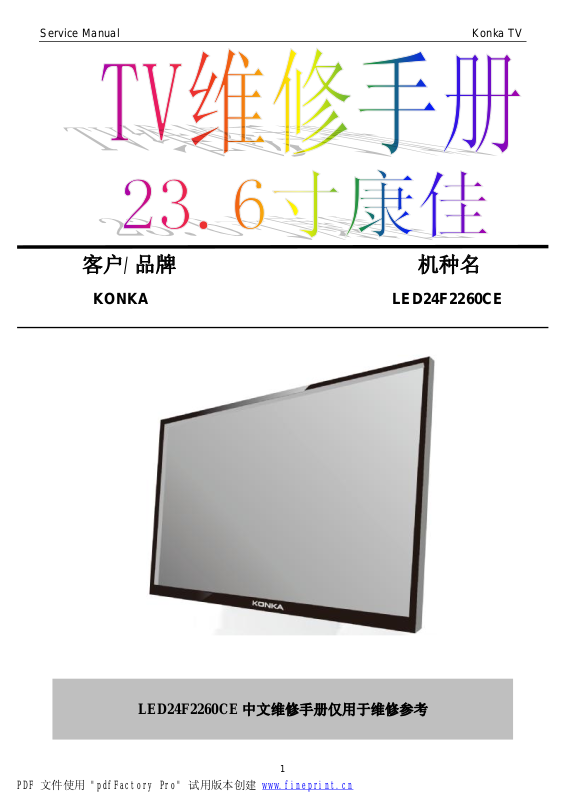

KONKA LED24F2260CE Schematic

Service Manual Konka TV

客户/品牌 机种名

KONKA LED24F2260CE

LED24F2260CE 中文维修手册仅用于维修参考

1

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

变更说明

版本 发布日期 变更说明 对外机种名 对内机种名

E2CC9KNDBGKANNZ

A00 Nov-22-2012 Initial Release LED24F2260CE

E2CC9KNDBGKNNNZ

2

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

目录

1. 安全与注意事项……………..………………………………………………………………..... 4

2. 基本规格……………………..…………………………………………………………………. 7

2.1 基本规格参数…………………..………………...………………………………………… 7

2.2 工厂预设模式…………………..………………...………………………………………… 8

3. 操作说明及调整…………………….………………………………………………………….. 9

3.1 遥控器说明……………………..……………...…………………………………………… 9

3.2 控制面板………………………..……………...…………………………………………… 10

3.3 后壳接口介绍…………………………..…...……………………………………………… 11

3.4 菜单介绍…………………………..…………...…………………………………………… 12

3.5 引脚介绍……………………….…………………...………………………………………. 18

4. 拆卸流程图…………………….……………………………………………………………….. 19

5. 电气方框图………...………………………………………………………………………....… 23

6. 电路图…………………..……………………………………………………….…………….... 24

6.1 主板…………………………………………………………………….…………………… 24

6.2 电源板…………………………………………………………..…………………………... 34

6.3 遥控板…………………………………………………………...………………………….. 36

7. 软体及 EDID烧录 SOP…….……………………………………..……………………………. 38

7.1 软体更新步骤…….....…………………………………………...………………………….. 38

7.2 EDID烧录 SOP……....…………………………………………...………………………….. 38

8. 工厂模式调整.………………….………………………………………………………………. 39

9. 故障处理流程………………….……………………………………………………………….. 41

10. BOM…………………………………………………………………….……………………… 47

3

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

1. 安全与注意事项

4

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

5

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

6

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

2. 基本规格

2.1 基本规格参数

型号

最大可视图像尺寸 对角线约 600mm

固有分辨率 1920×1080

使用环境温度 50C～350C

PAL NTSC

电视接收频道

D/K、I、B/G

额定消耗功率 见本产品型号片

音频输出功率 2×3 W

电源电压 ～220V、50Hz

LED24F2260CE

M

待机功耗(约) ≤0.5 W

机身尺寸(约)

(宽×高×厚)

净重(约)

电视机 一台 底座固定螺丝 一颗 电源线 一条 保修卡 一份

装箱清单

遥控器 一个 使用说明书 一份 合格证 一张

★ LED 背光液晶屏面板参数以供应商规格书为准。

★ 本公司产品不断更新，规格如有更改恕不另行通知。

550×344×47(不含底座)

550×386×147（含底座）

3.4 Kg（不含底座）

3.6 Kg（不含底座）

7

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

基本功能

★ 200 个频道记忆，多制式接受

★ 一路 AV 输 入端子

★一路电视天线输入端子

★一路电脑输入端子
★一路高清（YPbPr）输入端子
★一路 HDMI 输入端子(可兼容 DVI 输入)
★一路 USB 输入端子
★三组音频输入端子（AV、YPbPr、电脑）

注：DVI 视频信号从 HDMI 接口输入，需配套特殊的 DVI-HDMI 的转接信号线。

2.2 工厂预设模式

Vertical Horizontal Sync Polarity Presence

Dots × Lines

720×400 70.1 31.5 NEG POS YES YES

640 x 480 59.9 37.5 NEG NEG YES YES

800x600 60.3 37.9 POS POS YES YES

1024x768 60 48.3 NEG NEG YES YES

Frequency Frequency

Horizontal Vertical Horizontal Vertical

(Hz) (kHz)

1360x768 59.79 47.72 NEG POS YES YES

1920x1080 60 67.5 NEG POS YES YES

8

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

3. 操作说明及调整

3.1 遥控器说明

9

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

3.2 控制面板

说明：

下列示图只是方便你认识各个端子所在位置，并方便连接外部设备，由于产品的改进，可能与实际

的标示不一致，请以实物为准。

音量+/- -- 增大/ 减小音量

频道 ▲ / ▼ -- 更改节目频道

菜单 -- 打开/ 关闭菜单

信源 -- 打开节目源菜单，可在电视、视频、分量信号、HDMI、电脑、USB 之间切换

电源 -- 待机/ 开机键

遥控接收窗-- 接收遥控器的信号

电源指示灯-- 在待机状态下，显示指示灯亮红灯；在开机状态下，显示指示灯不亮

10

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

3.3 后壳接口介绍

1. 天线输入

用于连接天线或有线电视网，接收室外天线信号或闭路电视信号。

2. 视频信号输入

用于连接音视频设备，如 DVD、VCD 等。

3. YPbPr 分量输入

用于连接机顶盒、DVD 等具有分量输出端子的音视频设备。

4. HDMI 输入

支持有 HDMI 连接的 AV 设备( 机顶盒、DVD 和数字电视等)，HDMI 又称高清晰多媒体接口，

使用一根电缆即可传输数字音频和视频信号。

5. PC 输入：可用于连接电脑主机

★ 在连接外部设备前，请先确定电视机及外设的电源都已关闭。

★ 连接时请对照端口名称以及端口颜色连接信号线。

★ 连接完毕后，打开电视机，按遥控器上的信源键出现信号源菜单，再按上下键选择信号源，按

确认键进入相应模式，即可开始方便地使用外设。

★ 电脑音频：连接各种具有 PC 输出设备的音频输出至此端子。

6. USB 输入：用于连接移动存储设备，如 U 盘等。

11

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

3.4 菜单介绍

本机许多功能的设定、调整都是从选择菜单开始的。

按菜单键，屏幕显示主菜单，按▲/▼键可循环选择不同的菜单项。

选中某个菜单项可按 键、面板上的信源键或者“OK”键进入，再按▲/▼键继续选择需要调整的

项目（若有下级菜单，按同样的方法进入）。

完 成 所需的操作后，可重复按遥控上的菜单键退出菜单。
在后面的功能介绍中，将省略菜单的选择过程。

图像

1.按遥控器或者控制面板菜单键进入主菜单，按▲/▼键选择“图像”选项，按“确认”键进入；

2.通过▲/▼键选中您想设置的子选项进行调整；

3.调整完毕后再次按“菜单”键可退出主菜单。

图像模式：整机在出厂前已设置了 5 个预设的图像模式（用户、鲜艳、标准、省电模式、电影），

您 可 以 根 据观看环境的不同，选择相应的模式。“用户”模式可以保存用户根据个人喜好的图像设

定。若选择“用户”以外的模式，则亮度，对比度，色饱和度，清晰度，降噪，色温等项目都是用

预设值。

对比度：调整视频画面的黑白层次。

亮度：设置整个屏幕的亮度。

色饱和度：调整颜色饱和度。

色调：调整色度（NTSC 制式下才出现此选项）。

12

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

清晰度：将显示对像的轮廓调整得更为锐化或钝化。

降噪：过滤和消除图像中的杂信号。

色温：选择最适合的色温模式，有“冷色”、“暖色”、“标准”三种模式可选。
画面比例：

更改画面显示格式：有“16：9”、“1：1”、“4：3”、“放大 1”、“放大 2”；在电脑模式下有：“16：

9”、“4：3”；其余模式下有：“16：9”、“4：3”、“放大 1”、“放大 2”。画面比例也可以用遥控器“缩

放”按钮实现。

注：根据画面信号源格式的不同，一些画面设置不可用或者选项不相同。

声音

1.按遥控器或者控制面板菜单键进入主菜单，按▲/▼键选择“声音”选项，按“确认”键进入；

2.通过▲/▼键选中您想设置的子选项进行调整；

3.调整完毕后再次按“菜单”键可退出主菜单。

声音模式：整机在出厂前已设置了四种预设的声音模式（标准、音乐、对白、用户）， 您 可 以 根 据

观看节目和个人喜好的不同，选择相应的模式。

低音：调节低音效果。

高音：调节高音效果。

平衡：调节左右扬声器的平衡，以适合您的倾听位置。

音效：调节音效为单声道或立体声等（电视模式下才有此功能，立体声需电视信号支持才可选）。

自动音量：选择打开以达到自动音量增益的效果。

13

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

功能

1.按遥控器或者控制面板菜单键进入主菜单，按▲/▼键选择“功能”选项，按“确认”键进入；

2.通过▲/▼键选中您想设置的子选项进行调整；

3.调整完毕后再次按“菜单”键可退出主菜单。

菜单语言：选择菜单中显示语言：简体中文、繁体中文、英语（English）、俄语（）

菜单显示时间：设定菜单显示时间的长度。

睡眠定时：设定电视自动进入待机状态的时间。

高级对比度：开启后，将对比度设置到最佳。
动态对比度：开启后，对比度将因画面明暗而改变。

背光控制：调节屏幕亮度（当背光控制值偏低时，开机时可能看到瞬间白闪，此为正常现象，非

用户模式下或动态对比度为开时，该项隐藏）。

童锁：锁定或解除锁定所选频道。通过 该设定，可以禁止儿童观看特定的频道（开关机后起作用）。

初 始 密码为 0000。

系统重置：执行此项操作，可将系统当前设置重置为默认值。

根据信号源不同，一些设置不可用。

搜台

自动搜台：自动在电视上建立所有可收到频道的列表。

1.选择自动搜台选项。

2.选择 OK 键或▶开始搜台。自动搜台完成后会将搜索到的频道存储起来。

14

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

3.按菜单键结束自动节目搜索。

4.如果再次自动搜台，则之前保存的频道将被新搜索到的频道覆盖。

更新搜台：使用此功能更新频道列表。
手动搜台：进入手动搜台界面，可以手动调整频道的频率，制式等信息。

频道锁定：童锁为开时，被锁定的频道需输入正确的用户密码才能观看。
频道跳过：如果打开，按节目+/节目-时会跳过所选频道。
频道交换：互换频道，与指定频道进行互换。

电脑

此设置只在电脑模式中可用。

自动调整：自动同步电脑分辨率调整以适合全屏幕显示。

水平位置：调整水平位置。

15

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

垂直位置：调整垂直位置。

时钟：调整电脑信号的时钟。

相位：调整电脑信号的相位。

多媒体文件操作

1.插入 USB 存储设备，按遥控器信源键或者电视左后方控制面板信源键切换到多媒体；

2.使用 和 按钮左右选择 USB 设备；

3.选择您所要操作的 USB 设备，然后按 OK 按钮进入该 USB 设备；

4.您可以根据需要使用▲/▼， / 按钮选择播放图片、音乐并按 OK 键进入；

5.您可以根据需要使用▲/▼， / 按钮选择文件或文件夹并按 OK 键进入；

6.您可以按菜单键按钮返回上一级文件夹；

7.您可以在播放图片/音乐时按 OK 键弹出相应的菜单。

注意：

1.数字多媒体播放器的 USB 接口并非万能的。若出现不识别的情况，不属于本机故障，与设备的
驱动有关。

2.随着设备的不同，存储容量的不同，播放器读取信息所需要的时间也是不一样的，有可能出现信
息读取速度暂时变慢，请注意这并非本机故障。

3.多媒体模式下只显示可识别格式的文件和文件夹。

4.本机的 USB 接口提供 5V 电压，最大电流为 500mA，某些存储设备由于采用的接口规范与标准
USB 协议有差异，因为会影响到数字多媒体播放器的正确识别，这属于正常现象。

5.USB 可同时作为软件升级接口。

6. USB 支持的格式：

图片支持 JPEG
音乐支持 MP3

播放图片

1. 使用▲/▼， / 按钮上下左右选择您想要播放的图片文件和图片，并可以预览；

2. 按显示按钮进入幻灯片播放；

3. 播放时可以使用遥控器方向键 （上一张）、 （下一张）、播放/暂停、停止进行操作。

16

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

播放音乐

1. 使用▲/▼按钮上下选择您想要播放的音乐文件；

2. 按回看键可以在歌曲列表和目录列表之间切换，按 OK 键可进入播放；

3. 播放时可以使用遥控器方向键 （下一曲）、 （上一曲）、播放/暂停、停止进行操作。

输入信号源选择

本液晶电视有多路信号输入端口，用户可通过遥控器上的信号选择键选择所需要的信号，按▲/▼
键选择信号源，按 OK 键进入，输入信号端口按如下规律变化：我们所有接口的显示如下：

VGA→VGA音频→电视天线

HDMI

USB(侧边)

Y→Pb→Pr→左→右→Video→左→右→耳机

注：分量输入（YPbPr） 电脑（VGA） HDMI（DVI）支持格式如下表所示：

YPbPr VGA

1080P@50HZ/60HZ

1080I@50HZ/60HZ

720P@60HZ
576P@50HZ

640×480@60HZ

800×600@60HZ
1024×768@60HZ
1360×768@60HZ

HDMI（DVI）

1080P@50HZ/60HZ

1080I@50HZ/60HZ

720P@60HZ
576P@50HZ

576I@50HZ 576I@50HZ

480P@60HZ 480P@60HZ

17

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

640×480@60HZ
800×600@60HZ

1024×768@60HZ

Service Manual Konka TV

3.5 引脚介绍

D-SUB

引脚号 功能描述 引脚号 功能描述

1. Red video 9. 5V

2. Green video 10. Sync ground

3. Blue video 11. Not Used

4. Not Used 12. Serial data for DDC

5. Ground 13. H-Sync

6. Red ground 14. V-Sync

7. Green ground 15. Serial clock for DDC

8. Blue ground

HDMI

引脚号 功能描述 引脚号 功能描述

1. RX2+ 11. GND

2. GND 12. RXC-

3. RX2- 13. CEC

4. RX1+ 14. NC

5. GND 15. DDC_SCL

6. RX1- 16. DDC_SDA

7. RX0+ 17. GND

8. GND 18. +5V POWER

9. RX0- 19. Hot Plug Detect

10. RXC+

18

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

4. 拆卸流程图

步骤 图片 描述

准备

拆底座

把 LCD-TV

平放在干净
的柔软的平

面上

旋开红色标

志的螺丝，

去底座。

拆后盖

旋开红色标

志的螺丝，

去后盖。

19

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

拆

DECO

拆电源
线，线

材接

口，拆
除喇叭

拆 DECO

拔掉红色标
志内的线材
接口及喇叭

拆主板
和电源

板

旋开红色标

志的螺丝，
拆主板，电

源板。

20

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

主板

电源板

遥控器

21

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

拆铁件

Panel

拆铁件

Panel

22

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

5.电气方框图

F35CT-2-E

TU101

D-SUB(PC IN)

PHONE JACK(PC R/L)

YPBPR

RCA(AV1)

RCA(AV2)

I2C for With DVB-T2

IF

I2C

SAW FILTER
HDBF35A3DdA

U106

IF1P

IF1N

VGA

PC AUDIO

YPbPr

CVBS

CVBS

HY5DU561622FTP-4

X1

DDR1 U402

MX25L3205DMI-12G

U403
NOR FLASH 32Mb

RTD2674

LVDS (50/60 Hz)

CVBS

monitor output

AOUT_L
AOUT_R

AV CVBS output

AUDIO AMP

R2A15112FP

LCD PANEL T-CON

SPK X 2

SPK R/L

HDMI1

HDMI2

USB(Multimedia)

MP3 & JPEG, SW UPDATE

USB 2.0

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

23

HP R/L

RCKEY

HEADPHONE

Service Manual Konka TV

6. 电路图

6.1 主板

715G5152M01000004K

+5VSB

U102

I/O23I/O3

2

GND

1

I/O1

AZC399-04S

VDD

I/O4

4
5
6

R105 100 OHM +-5% 1/10W

R109 75OHM +-5% 1/10W
R106 75OHM +-5% 1/10W
R107 75OHM +-5% 1/10W
C134 NC
C135 NC
C136 NC

RIN

R122 BEAD 60ohm 600mA

GIN

R126 BEAD 60ohm 600mA

BIN

R177 BEAD 60ohm 600mA

AHS0
AVS0

+5VSB

R114

10K 1/10W
10K 1/10W

R112

R103 1K 1/10W
R104 1K 1/10W

R119 0R05 1/10W
R121 0R05 1/10W

R108

C102

2.2K 1/10W

22PF 50V

DGND

CONN

3

2
1

CN102

MLVG0402

DGND

VGA_DDC_SDA
VGA_DDC_SDA#
VGA_DDC_SCL#
VGA_DDC_SCL

12

ZD101

DGND

C103
22PF 50V

DGND

12

ZD103
MLVG0402

URAT_RX
VGA_DDC_SDA#

VGA_DDC_SCL#

R101

2.2K 1/10W

100K 1/10W

R115

DGND

DGND

R102
100 OHM +-5% 1/10W

U101

I/O23I/O3

2

GND

VDD

1

I/O1

I/O4

AZC399-04S

R110 27K 1/10W

R113 27K 1/10W

R116

100K 1/10W

1716

1
6
2
7
3
8
4
9
5
10

D-SUB 15P

DGND

DGND

DGND

TX

12

ZD102

MLVG0402

DGND

CN101

11

RX

12

VGA_IN_R

VGA_IN_L

13
14
15

18 19

DGND

HS
VS

+5VSB

4
5
6

RIN+
GIN+
BIN+

URAT_TX

CN104

NC

VGA

VGA_IN_L6
VGA_IN_R6

VGA_DDC_SCL6
VGA_DDC_SDA6

USB

USB_PWR_FLAG6

UART

URAT_RX6
URAT_TX6

+3V3

1
2

URAT_RX

3

URAT_TX

4

DGND

BIN+

BIN+6

GIN+

GIN+6

RIN+

RIN+6

AVS0

AVS06

AHS0

AHS06

VGA_IN_L
VGA_IN_R

VGA_DDC_SCL
VGA_DDC_SDA

USB_DM

USB_DM6

USB_DP

USB_DP6

USB_PWR_FLAG

URAT_RX
URAT_TX

VGA

+5VSW

USB_DM
USB_DP

USB_PWR_FLAG

t

TH1401

12

NC/22uF 10V

4 1
3 2

L101

NC/90OHM

C118

R129
0R05 1/10W

R130
0R05 1/10W

DGND

R4218

47K +-5% 1/10W

R4217

30K 1/10W 5%

FB101
0R05OHM1/8W

C106

4P7 50V

DGND DGND

C107

4P7 50V

DGND

12

DGND

USB

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

+

C105

100UF 25V

ZD104
MLVG0402

12

DGND

ZD105
MLVG0402

C101
100N 16V

DGND

USB_Shield_GND

USB CONN

56

78

1

1 2 3 4

2
3
4

USB_Shield_GND

24

CN103

DGND

USB_Shield_GND

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

01) VGA/USB/UART

Date

UART(VGA Pin4 & Pin11 Share)

OEM MODEL Size
TPV MODEL
PCB NAME

715G3934M0A0000040

Sheet of

2 10Thursday, February 09, 2012

Rev

称爹

A

<称爹>

A3

Service Manual Konka TV

YPBPR INPUT

CN111

2

A

1
4

B

3
6

C

5

CONN

DGND

CN106

2

A

1
4

B

3

CONN

DGND

AV INPUT

CN121

2

A

1
4

B

3
6

C

5

CONN

ZD109 MLVG0402
ZD110 MLVG0402
ZD111 MLVG0402

YPBPR0_L

YPBPR0_R

ZD112 NC/MLVG0402
ZD113 NC/MLVG0402

12

12

ZD107

ZD106

MLVG0402

NC/MLVG0402

12

12

DGND

12

ZD108
NC/MLVG0402

12

12

12

DGND

R132 27K 1/10W

R134 27K 1/10W

R137

R136

100K 1/10W

100K 1/10W

R140 75OHM +-5% 1/10W
R141 75OHM +-5% 1/10W
R142 75OHM +-5% 1/10W

R135 5.1K 1/10W

R139 5.1K 1/10W

R143 100K 1/10W
R144 100K 1/10W

AV0_IN_L

AV0_IN_R

YPBPR0_Y

YPBPR0_PB

YPBPR0_PR

YPBPR0_IN_L

YPBPR0_IN_R

CVBS0+

R133
75OHM +-5% 1/10W

CVBS0-

R138
0R05 1/10W

6

YPbPr

YPBPR0_Y6

YPBPR0_PB6

YPBPR0_PR6

YPBPR0_IN_L6

YPBPR0_IN_R6

AV IN

CVBS0+6
CVBS0-6

AV0_IN_L6
AV0_IN_R6

AV Output

CVBS_OUT

YPBPR0_Y
YPBPR0_PB
YPBPR0_PR

YPBPR0_IN_L
YPBPR0_IN_R

CVBS0+
CVBS0-

AV0_IN_L
AV0_IN_R

CVBS_OUT

DGND

VIDEO OUTPUT

NC/RCA JACK

2

1

CN123

DGND

ZD122

NC/MLVG0402

DGNDDGNDDGNDDGNDDGND DGND

FB103

NC/121 OHM

1 2

12

DGND

C109

NC/100nF 50V

DGND

R159

NC/75OHM +-5% 1/10W

NC/220 OHM 1/10W

+5VSW

Q103
NC/MMBT3906

R160
NC/220 OHM 1/10W

DGND

R157
NC/330OHM 1/10W

R158
NC/75K 1/10W 5%

Q104
NC/MMBT3904

R162

R161

NC/100K 1/10W

DGND

C108

NC/10uF 25V

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

CVBS_OUT

25

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

02) YPbPr/AV/CVBS OUT

Date

OEM MODEL Size
TPV MODEL
PCB NAME

715G3934M0A0000040

Sheet of

3 10Thursday, February 09, 2012

Rev

称爹

A

<称爹>

A3

Service Manual Konka TV

待测试完成后，需重新确认料号及

TUN_GND

15

B+(+5V)

RF AGC

SCL
SDA

IF+
N.C
N.C

N.C
N.C
N.C

TU101

TH112TH213TH314TH4

IF-

11
10
9
8
7

TUNER_SCL

6

TUNER_SDA

5

Tuner5V

4

RF_AGC#

3
2
1

F35CT-2-E

TUN_5V

TUN_GND

TUNER_IFT

1 2

FB105
300OHM 4A

C121
10uF

TUN_GND

Change from AI to SMT on 10/21

RF_AGC#

C127

10U 16V

DGND

FB720

NC/120R/6000mA

+5VSW

DGND

+12V

1 2

C143

NC/100UF 25V

Tuner5V

C122
100N 16V

R182

1K 1/10W

R184 NC

Q106
MMBT3906

SPEC

+24V

FB721

NC/120R/6000mA

Pre_IF_12V

1 2

+

TUN_GND

。

C138
NC/330nF

BYPASS IF preamp

Pre_IF_12V

U705 NC/BA17809FP-E2

3

IN1OUT

GND

2

C144

NC/100UF 25V

TUN_GND

C140

NC/10NF 50V

L104

1 2

10uH +-10%

C128

10U 16V

DGND

R179

0.05R

IF_12V

R4219

NC/0R05 1/10W

R4220

NC/0R05 1/10W

C139 NC/100N 16V

+

R196

NC/47 OHM 1/16W

C129
100N 16V

DGND

CLOSE TO RTD2674

TUN_GNDTUN_GNDTUN_GND

TUN_GND

R187
510R 1/10W 5%

R195
NC/6.8kOHM +-5% 1/10W

C142

NC/10NF 50V

R197
NC/1K 1/10W 5%

RF_AGC

IF_OUTTUNER_IFT

IF_12V

NC/680OHM +-5% 1/10W

R199

R198

NC/1K2 1/10W 5%

NC/2SC4215-O

R200
NC/20R 1%

TUN_GND

5V For TUNER

L105
NC/0.82uH R190

IF_OUT

R201

NC/0R05OHM1/16W

change from 330u to 100u

C123

22PF 50V

CS C132/C133

IF1N

IF1P

8

U105

G965-25ADJPIUF

+5VSB

+5VSW

2.2 OHM 1/10W

+

C130
100UF 25V

DGND

TUNER_SDA I2C_M0_SDA

C124

22PF 50V

1K 1/10W

DGND

DGND

R192

1K 1/10W

4

5

R191

R174 10 OHM 1/10W
R181 10 OHM 1/10W

U106

HDBF35A3DdA

OUTPUT

OUTPUT

3

TUNER_SCL

TUN_GND TUN_GND

C120 1U25V

L102

2.2uH

C119 1U25V

INPUT

INPUT

GND

VEN1VIN2VO3ADJ

38.3KOHM +-1% 1/8W
DGND

1

2

4

R188

12K1/10WQ107

R189

DGND

GND5GND6GND7GND

DGND

DGND

4.7K 1/10W

L103

0.33uH 10%

R117

NC/0.05R

R111

0.05R

+

C131
47UF 25V

R194

TUNER

I2C_M0_SDA6
I2C_M0_SCL6

IF1P6
IF1N6

RF_AGC6

FB107

1 2

300OHM 4A

R193

4.7K 1/10W

I2C_M0_SCL

IF_OUT

IF1P
IF1N

I2C_M0_SDA
I2C_M0_SCL

RF_AGC

TUN_5V

C137
10NF 50V

TUN_GNDDGND

+5VSW

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

26

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

03) TUNER

Date

OEM MODEL Size
TPV MODEL
PCB NAME

715G3934M0A0000040

Sheet of

4 10Thursday, February 09, 2012

Rev

称爹

A

<称爹>

A3

Service Manual Konka TV

12

DGND

DGND

ZD502
MLVG0402

R525

NC

HDMI1_CLK-HDMI1_CLK+

R513
100K 1/10W

R551
NC

R511

NC

DGND

R512
1K 1/10W

R514

4.7K 1/10W

Q504
MMBT3904

HDMI1_5V

R556
10K 1/10W

HDMI1_HPD

CN502

TMDSD0+

TMDSD0-

TMDSD1+

TMDSD1-

TMDSD2+

TMDSD2-

TMDSC+

TMDSC-

SDA
CEC
HPD

VCC5

DSHLD0
DSHLD1
DSHLD2
CSHLD0

DDC_GND

SHLD_GND1
SHLD_GND2

SHLD1
SHLD2
SHLD3
SHLD4
SHLD5

HDMI

SCL

1

IN1

2

IN2

4

IN3

7
9

4
6

1
3

10
12

15
16
13

HDMI1_CE

19

HDMI1_HPD#

18
14

NC

2
5
8
11
17

20
21
22
23
24
25
26

DGND

DGND

C511
100N 16V

IN45OUT4

U507 NC RClamp0524P.TCT

8

DGND

8

U506 NC RClamp0524P.TCT

IN45OUT4

4

IN3

2

IN2

1

IN1

U509
NC RClamp0524P.TCT

1

IN1

2

IN2

4

IN3
IN45OUT4

8

DGND

10

HDMI1_D0+

OUT1

9

HDMI1_D0-

OUT2

7

HDMI1_CLK+

OUT3

6

HDMI1_CLK-

GND

GND

3

3

OUT3

GND

GND

OUT2
OUT1

OUT1
OUT2

OUT3

GND

GND

3

6

HDMI1_D2+

7

HDMI1_D2-

9

HDMI1_D1+

10

HDMI1_D1-

10

R529 NC

9

HDMI1_SCL#

7
6

DGND

HDMI1_SDA#

10K 1/10W

R516

3

10K 1/10W

R517

HDMI_CEC#

HDMI1_5V

D503
BAT54C

1

HDMI1_5V

2

+5VSB

HDMI1_HPD#

HDMI_CEC# HDMI_CEC

MHDMI（HDMI Mux）

MHDMI_D2+6
MHDMI_D2-6
MHDMI_D1+6
MHDMI_D1-6
MHDMI_D0+6

MHDMI_D0-6
MHDMI_CLK+6
MHDMI_CLK-6

MHDMI_SDA6

MHDMI_SCL6

MHDMI_HPD6

HDMI_CEC6

MHDMI_HPD HDMI1_HPD
MHDMI_SDA HDMI1_SDA
MHDMI_SCL HDMI1_SCL
MHDMI_CLK- HDMI1_CLK­MHDMI_CLK+ HDMI1_CLK+
MHDMI_D0- HDMI1_D0­MHDMI_D0+ HDMI1_D0+
MHDMI_D1- HDMI1_D1­MHDMI_D1+ HDMI1_D1+
MHDMI_D2- HDMI1_D2­MHDMI_D2+ HDMI1_D2+

R522 22 OHM 1/10W
R523 22 OHM 1/10W

MHDMI_D2+
MHDMI_D2­MHDMI_D1+
MHDMI_D1­MHDMI_D0+
MHDMI_D0-

MHDMI_CLK+

MHDMI_CLK-

MHDMI_SDA
MHDMI_SCL

MHDMI_HPD

HDMI_CEC

HDMI1_SCLHDMI1_SCL#
HDMI1_SDAHDMI1_SDA#

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

27

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

04) HDMI

Date

OEM MODEL Size
TPV MODEL
PCB NAME

715G3934M0A0000040

Sheet of

5 10Thursday, February 09, 2012

Rev

称爹

A

<称爹>

A3

Service Manual Konka TV

L402

SH100

SH101

SH102

SH103

SH104

SH105

C4171
100N 16V

D1_2V

DGND

C4179
1UF 10V

C4172
100N 16V

CHIP INDUCTOR 1.0uH +-10%

C4104

NC/270PF50V

C4111
47N16V

C4117
47N16V

R4113
100 OHM 1/10W

C41255PF 50V
R4115
100 OHM 1/10W

R4119
100 OHM 1/10W

C4130
5PF 50V

R4121
100 OHM 1/10W

R4125
100 OHM 1/10W

C4133
5PF 50V

R4127
100 OHM 1/10W

R4129
100 OHM 1/10W

C4138
5PF 50V

R4133
100 OHM 1/10W

R4135

100 OHM 1/10W

C4141
5PF 50V

R4137

100 OHM 1/10W

R4139

100 OHM 1/10W

C4147
5PF 50V

R4144

100 OHM 1/10W

C4135

4.7UF 10V
C4136

4.7UF 10V

C4175

C4173

C4174

100N 16V

100N 16V

100N 16V

C4181

C4182

C4180

100N 16V

100N 16V

1UF 10V

VIN11P

C4101
47N16V

COM_A0-

C4106
47N16V

VIN13P

VIN10P

VGA_R+

C4124
47N16V

VGA_R-

C4126
47N16V

VGA_G+

C4128
47N16V AIN_3R

VGA_G-

C4131
47N16V

VGA_B+

C4132
47N16V

VGA_B-

C4134
47N16V

Y1+

C4137
47N16V

COM_Y0-

C4139
47N16V

PB1+

C4140
47N16V

C4144
47N16V

AIO_2LVGA_IN_L

AIO_2R

1 2

C4196

4.7UF 10V

C4184
C4183
100N 16V

1UF 10V

DDR2_5V

FB422
300OHM 4A

TMDS1_2V

DGND

C4185
100N 16V

AV0_IN_L

AV0_IN_R

YPBPR0_IN_L

YPBPR0_IN_R

1 2

C4186
100N 16V

C4122

4.7UF 10V
C4123

4.7UF 10V

C4150

47nF 50V

Y2+

C4151
47N16V

COM_Y1-

C4152

47nF 50V

PB2+

C4155

47nF 50V

PR2+

C4118
47N16V

SV_C+

C4115
47N16V

COM_A1-

C4116
47N16V

SV_Y+

C4107
47N16V

VIN14P

C4110
47N16V

COM_A2-

DGND

DGND

D3_3V

A1_2V

FB414
300OHM 4A

C4187

10U 16V

DGND DGND DGND

AIN_1L

C4102

4.7UF 10V

AIN_1R

C4105

4.7UF 10V

AIN_3L

FB402

1 2

A3_3V

300R

A3_3V

A1_2V

BB3_3V

A1_2V0

C4156
100N 16V

A1_2V1

C4161
100N 16V

DGND

USB_3V3

C4165
100N 16V

C4188
100N 16V

USB_1V2

C4166
100N 16V

DGND DGND

BB3_3V

C4191

C4189

C4190

100N 16V

100N 16V

1UF 10V

TMDS1_2V

TMDS3_3V

TMDS1_2V

FB403

1 2
1 2

300R
300R

FB404

FB406

1 2
1 2

300R
300R

FB405

FB407

1 2

DGND

TMDS3_3V

D3_3V

STB1_2V

HDMI_SEL

VGA_DDC_SDA

VGA_DDC_SCL

HDMI_CEC

MHD MI _SCL

MHD MI _SDA

154

155

156

157

158

159

160

161

162

CEC

163

TMDS_1.2V

164

TMDS_3.3V

165

MHDMI_CLK­MHDMI_CLK+
MHDMI_D0­MHDMI_D0+
MHDMI_D1­MHDMI_D1+
MHDMI_D2­MHDMI_D2+

HDMI_REXT
YPP3_3V0
AHS0

AVS0
YPP3_3V1
YPP3_3V2
VGA_B+
VGA_B­VGA_G+
VGA_G­VGA_R+
VGA_R­PB1+
COM_Y0­Y1+
PR1+
PB2+
COM_Y1­PR2+
Y2+
A1_2V0
A1_2V1

VIN11P

COM_A0­SV_Y+
SV_C+
COM_A1­VIN10P
VIN13P
COM_A2­VIN14PVIN14P
AVDD_BB1

300R

YPP3_3V0

C4157
100N 16V

YPP3_3V1

C4162
100N 16V

YPP3_3V2

C4167
100N 16V

C4193
100N 16V

DGND

DGND

DGND

DGND

P1_RX3N/HDMI_CLKN_1

166

P1_RX3P/HDMI_CLKP_1

167

P1_RX2N/HDMI_0N_1

168

P1_RX2P/HDMI_0P_1

169

P1_RX1N/HDMI_1N_1

170

P1_RX1P/HDMI_1P_1

171

P1_RX0N/HDMI_2N_1

172

P1_RX0P/HDMI_2P_1

173

P0_RX3N/HDMI_CLKN_0

174

P0_RX3P/HDMI_CLKP_0

175

P0_RX2N/HDMI_0N_0

176

P0_RX2P/HDMI_0P_0

177

P0_RX1N/HDMI_1N_0

178

P0_RX1P/HDMI_1P_0

179

P0_RX0N/HDMI_2N_0

180

P0_RX0P/HDMI_2P_0

181

TMDS_REXT

182

TMDS_1.2V

183

APLL_VDD_3.3V

184

APLL_GND

185

HSYNC

186

VSYNC

187

ADC_VDD_3.3V

188

VD_VDD_3.3V

189

(VGA_B)VIN_0P

190

VIN_0N

191

(VGA_G)VIN_1P

192

VIN1_N

193

(VGA_R)VIN_2P

194

VIN_2N

195

(Pb)VIN_3P

196

VIN_Y0N

197

(Y)VIN_4P

198

(Pr)VIN_5P

199

(FSC_B/Pb)VIN_6P

200

VIN_Y1N

201

(FSC_G/Pr)VIN_7P

202

(FSC_R/Y)VIN_8P

203

ADC_VDD_1.2V

204

VD_VDD_1.2V

205

VD_GND

206

(SV-C/FSC_CVBS)VIN_11P

207

VIN_A0N

208

(SV-Y)VIN_9P

209

(SV-C)VIN_12P

210

VIN_A1N

211

(CVBS/SV-Y)VIN_10P

212

(CVBS/SV-C)VIN_13P

213

VIN_A2N

214

(CVBS)VIN_14P

215

AVDD_BB1_3.3V

216

AGND_BB1

217

E-PAD

U401
RTD2674U

DGND

VDAC3_3V0

C4158
100N 16V

VDAC3_3V1

C4163
100N 16V

PLL3_3V

C4168
100N 16V

DDR_VREF

C4176
100N 16V

DGND

IO_3.3V

HDDC1_SCL

HDDC0_SCL

HDDC1_SDA

HDDC0_SDA

VGA_DDC_SCL

VGA_DDC_SDA

VCM_BB1AIO_2L5AIO_1R6AIO_1L7AVDD_BB0_3.3V2AIN_5L/LSADC63AIN_3R10AIN_3L11AIN_2R12AIN_2L13AIN_1R14AIN_1L15AOUT_R16AOUT_L17HPOUT_R19HPOUT_L18SCART_FSW_020DAC_VDD_3.3V22AVOUT_123AVOUT_224DAC_GND25ADC2X_GND_3.3V26IF_N27IF_P28ADC2X_VDD29PLL_GND30XIN31XOUT32PLL_VDD_3.3V33CORE_1.2V

AIO_2R4AIN_4R8AIN_4L

9

L_SEN1

AIO_2R

AIO_2L

AVDD_BB0

C4142
1UF 10V

FB408

C4145
100N 16V

300R

1 2

BB3_3V

CS C4159

C4164
100N 16V

C4169
100N 16V

DGND

HDMI_REXT

R4168

6.2K 1/10W

DGND

MHDMI_HPD

152

153

GPIO_C6

GPIO_C8

AIN_3L

AIN_3R

AVDD_BB0

AVDD_BB1

150

151

GPIO_C5

STBY_CORE_1.2V

SPI_DI

SPI_DI

LSADC_REF

RESET#

SPI_SCK

SPI_DO

SPI_CS#

POWER_ON_LV1

145

146

147

148

149

SPI_DO

SPI_SCK

SPI_CS_N

RESET_IN

AIN _1R

AIN_1L

HPO UT_ L

AOUT_L

AOUT_R

C4225100pF 50V

DGND

RESET Cir.

DGND

GPIO_C4

POWER_ON_LV2

144

HPO UT_ R

RESET#

IRRX

143

GPIO_C2

GPIO_C3

HPO UT_ JD

D1_2V

D3_3V

STB1_2V

LEDG

URAT_RX

URAT_TX

140

141

142

139

GPIO_C0

GPIO_C1

STBY_CORE_1.2V

DDR _IO_2. 5V

POWE R_K EY

LSADC_REF

DDR_DQS1

DDR_DQ9

DDR_DQ8

LEDR

LSADC 1

129

130

131

132

133

134

135

136

137

138

DQ_9

DQ_8

DQS1

IO_3.3V

CORE_1.2V

LSADC_REF

LSADC0/GPIO

LSADC1/GPIO

LSADC2/GPIO

LSADC4/GPIO

RTD2674U
LQFP-216
E-PAD

SCART_FSW_1

21

MUT E_AVO UT

CVBS_OUT

VDAC3_3V0

FB409
300R

1 2

A3_3V

R4169
15K +-1% 1/10W

1 2

FB415
300R

DGND

1 2

FB417
300R

DGND

DGND

IF 1N

VDAC3_3V1

IF 1P

FB411

1000OHM

1 2

C419 21UF 10V

FB412
300R

A3_3V

1
2

34

DGND

XOUT

PLL3_3V

XIN

1 2

A3_3V

U405

GND

Vcc

RESET

NC

C4146

XOUT

R4170

NC

XIN

22PF 50V

DDR_IO_2.5V

DDR _IO_2. 5V

DDR_CK

DDR _CKE

DDR_DM1

DDR_DQ12

DDR_DQ15

DDR_DQ13

DDR_DQ11

DDR_DQ14

DDR_DQ10

DDR _VREF

DDR _ADD 11

DDR _ADD 12

DDR_CK#

114

115

116

117CK118

119

120

121

122

123

124

125

126

127

128

DDR_IO_2.5V

USB_3V 3

D1_2V

1 2

CK#

CKE

DM1

DQ_15

DQ_14

DQ_13

DQ_12

DQ_11

DQ_10

USB_AVDD_3.3V35HSDM36HSDP37USB_AVDD_1.2V38I2C0_SCL39I2C0_SDA40IO_3.3V41GPIO_A0/RF_AGC42GPIO_A1/IF_AGC43CORE_1.2V44O_FP45O_FN46O_EP47O_EN48O_DP49O_DN50O_CP51O_CN52O_BP53O_BN

USB_1V 2

USB_D P

I2C_ M0_SC L

USB_DM

FB401
300R

1 2

FB413
300R

A1_2V

C4226 100pF 50V

DGND

A3_3V

D3_3V

3

NC

DGND

R4167
10 OHM 1/10W

X401
27MHz

1 2

C4194

ADDR12

DDR_VREF

DDR_IO_2.5V

DDR_IO_2.5V

4

RF_AGC

I2C_ M0_SD A

5

D1_2V

RP415

TOCL KP

TODP

TODN

60R 1/16W 5%

CS FB410,改接D3_3V

D3_3V

Power On Latch (POL)

R4160
10K 1/10W

C4100
100N 16V

C4195

22PF 50V

ADDR11

CVBS0+

CVBS0-

DGND

DGND

RIN+

DGND

GIN+

DGND

BIN+

DGND

YPBPR0_Y

DGND

YPBPR0_PB

DGND

YPBPR0_PR Pr1+

DGND

VGA_IN_R

DDR_IO_2.5V

C4170
100N 16V

DGND

STB1_2V

C4178
C4177
100N 16V

1UF 10V

DGND

DDR _ADD 5

DDR _ADD 9

DDR_ADD8

DDR_ADD7

DDR_ADD6

109

110

111

112

113

ADDR5

ADDR6

ADDR7

ADDR8

ADDR9

108

ADDR4

107

DDR_IO_2.5V

106

ADDR3

105

ADDR2

104

ADDR1

103

ADDR0

102

ADDR10

101

BA1

100

BA0

99

CORE_1.2V

98

RAS#

97

CAS#

96

WE#

95

DM0

94

DDR_IO_2.5V

93

DQ_0

92

DQ_1

91

DQ_2

90

DQ_3

89

DQ_4

88

DQ_5

87

DDR_IO_2.5V

86

DQ_6

85

DQ_7

84

DQS0

83

CORE_1.2V

82

TCON/GPIO_B12

81

TCON/GPIO_B10

80

TCON/GPIO_B9

79

IO_3.3V

78

TCON/GPIO_B8

77

TCON/GPIO_B7

76

TCON/GPIO_B6

75

TCON/GPIO_B5

74

TCON/GPIO_B4

73

TCON/GPIO_B3

72

TCON/GPIO_B2

71

TCON/GPIO_B0

70

CORE_1.2V

69

E_AN

68

E_AP

67

E_BN

66

E_BP

65

E_CN

64

E_CP

63

E_DN

62

E_DP

61

E_EN

60

E_EP

59

E_FN

58

E_FP

57

IO_3.3V

56

O_AN

55

O_AP

54

POWER_ON_LV2

L_SEN1

123

4

123

MUTE_AMP

876

5

876

URAT_RX

RP41 4

URAT_TX

TOBN

TOC N

TOC P

TOBP

TOCL KN

60R 1/16W 5%

PANEL_ON
BL_ON_OFF
AMP_STB

L_SEN1
POWER_ON_LV1
MUTE_AVOUT
LEDR
LEDG

SPI_CLK(TEST
mode Enable)

SPI_DO(PLL Enable)

SPI_CS#(SPI_EJTAG_EN)

Pin 154 (Boot mode)

DDR_ADD4

DDR_IO_2.5V

DDR_ADD3
DDR_ADD2
DDR_ADD1
DDR_ADD0
DDR_ADD10
DDR_BA1
DDR_BA0DDR_BA0

D1_2V

DDR_RAS#
DDR_CAS#
DDR_WE#
DDR_DM0

DDR_IO_2.5V

DDR_DQ0
DDR_DQ1
DDR_DQ2
DDR_DQ3
DDR_DQ4
DDR_DQ5

DDR_IO_2.5V

DDR_DQ6
DDR_DQ7
DDR_DQS0

D1_2V

BL_PWM
BL_ON_OFF

D3_3V

SPI_WP

AMP_STB
MUTE_AMP

USB_PWR_FLAG

PANEL_ON

D1_2V

1

8

TEAN

2

7

TEAP

3

6

TEBN

4

5

TEBP

1

8

TECN

2

7

TECP

3

6

TECLKN

4

5

TECLKP

1

8

TEDN

2

7

TEDP

3

6

TOAN

4

5

TOAP

D3_3V

R4212 4.7K 1/10W

C4143
NC/2.2UF

L_SEN

R4140 NC

R4150 4.7K 1/10W
R4151 10K OHM +-5% 1/10W
R4100 10K OHM +-5% 1/10W
R4216 4.7K 1/10W
R4215 4.7K 1/10W
R4192 4.7K 1/10W

R4145 NC
R4142 NC
R4146 NC
R4149 NC
R4191 NC

1 : Normal Mode (default)
0 : Test Mode
1 : Enable (default)
0 : Disable
1 : Disable (default)
0 : Enable
1 : Flash boot
0 : ROM boot (default)

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

05) RTD2674

Date

SPI FLASH

DDR

DDR_DQ[15:0]7
DDR_ADD[12:0]7
DDR_BA[1:0]7
DDR_DQS[1:0]7
DDR_DM[1:0]7

Component Video

VGA_DDC_SCL2
VGA_DDC_SDA2

HDMI

RP411

60R 1/16W 5%

RP412

60R 1/16W 5%

RP413

60R 1/16W 5%

CVBS & SV IN

DGND
DGND

+3V3

CVBS OUT

IF DEMOD

D3_3V

LSADC

C4153
100N 16V

OEM MODEL Size
TPV MODEL
PCB NAME

SPI_CS#7
SPI_SCK7
SPI_DI7
SPI_DO7

DDR_CKE7
DDR_RAS#7
DDR_CAS#7
DDR_WE#7
DDR_CK7
DDR_CK#7

YPBPR0_Y3
YPBPR0_PB3
YPBPR0_PR3

RIN+2
GIN+2
BIN+2
AVS02
AHS02

MHDMI_CLK-5
MHDMI_CLK+5

MHDMI_D0-5
MHDMI_D0+5
MHDMI_D1-5
MHDMI_D1+5
MHDMI_D2-5
MHDMI_D2+5

MHDMI_SDA5
MHDMI_SCL5

HDMI_CEC5

MHDMI_HPD5

CVBS0+3
CVBS0-3

CVBS_OUT3

IF1P4
IF1N4

RF_AGC4

LSADC18
L_SEN8

SPI_SCK
SPI_DO
SPI_CS#

HDMI_SEL

Close to RTD2674

715G3934M0A0000040

Sheet of

6 10Thursday, February 09, 2012

SPI_CS#
SPI_SCK
SPI_DI
SPI_DO

DDR_DQ[15:0]
DDR_ADD[12:0]
DDR_BA[1:0]
DDR_DQS[1:0]
DDR_DM[1:0]

DDR_CKE
DDR_RAS#
DDR_CAS#
DDR_WE#
DDR_CK
DDR_CK#

YPBPR0_Y
YPBPR0_PB
YPBPR0_PR

RIN+
GIN+
BIN+
AVS0
AHS0

VGA_DDC_SCL
VGA_DDC_SDA

MHDMI_CLK­MHDMI_CLK+
MHDMI_D0­MHDMI_D0+
MHDMI_D1­MHDMI_D1+
MHDMI_D2­MHDMI_D2+

MHDMI_SDA
MHDMI_SCL

HDMI_CEC
MHDMI_HPD

CVBS0+
CVBS0-

CVBS_OUT

IF1P
IF1N

RF_AGC

LSADC1
L_SEN

I2C

I2C_M0_SDA4
I2C_M0_SCL4

IRRX

IRRX8

PANEL LVDS

TEAN8
TEAP8
TEBN8
TEBP8
TECN8
TECP8
TECLKN8
TECLKP8
TEDN8
TEDP8

TOAN8
TOAP8
TOBN8
TOBP8
TOCN8
TOCP8
TOCLKN8
TOCLKP8
TODN8
TODP8

BB AUDIO

AV0_IN_L3
AV0_IN_R3

YPBPR0_IN_L3

YPBPR0_IN_R3

VGA_IN_L2

VGA_IN_R2

CLASS D AMP

AOUT_L9

AOUT_R9

HEAD PHONE OUT

HPOUT_L9
HPOUT_R9

UART

URAT_RX2
URAT_TX2

USB

USB_DM2
USB_DP2

GPIO

LEDG8
POWER_ON_LV110
POWER_ON_LV210

POWER_KEY8

LEDR8

PANEL_ON8

BL_ON_OFF10

BL_PWM10

AMP_STB9
MUTE_AMP9

HPOUT_JD9

USB_PWR_FLAG2

SPI_WP7

R4163 4.7K 1/10W
R4164 4.7K 1/10W
R4165 4.7K 1/10W

R4166 4.7K 1/10W

I2C_M0_SDA
I2C_M0_SCL

IRRX

TEAN
TEAP
TEBN
TEBP
TECN
TECP
TECLKN
TECLKP
TEDN
TEDP

TOAN
TOAP
TOBN
TOBP
TOCN
TOCP
TOCLKN
TOCLKP
TODN
TODP

AV0_IN_L
AV0_IN_R

YPBPR0_IN_L
YPBPR0_IN_R

VGA_IN_L
VGA_IN_R

AOUT_L
AOUT_R

HPOUT_L
HPOUT_R

URAT_RX
URAT_TX

USB_DM
USB_DP

LEDG
PANEL_ON_LV1
PANEL_ON_LV2

POWER_KEY
LEDR
PANEL_ON

AMP_STB
MUTE_AMP

HPOUT_JD

USB_PWR_FLAG

D3_3V

Rev

称爹

BL_ON_OFF
BL_PWM

SPI_WP

DGND

<称爹>

A2

A

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

28

Service Manual Konka TV

R4172
22 OHM +-1% 1/10W

22 OHM +-5% 1/16W

DDR_DQ4
DDR_DQ6

DDR_DQ7

DDR_DQ0
DDR_DQ1
DDR_DQ2
DDR_DQ3

DDR_RAS#

DDR_CAS#
DDR_WE#

DDR_DM0

DDR_ADD10
DDR_BA1
DDR_BA0

DDR_ADD3
DDR_ADD2 DDR_ADD2_
DDR_ADD1
DDR_ADD0

DDR_ADD7 DDR_ADD7_
DDR_ADD6
DDR_ADD5
DDR_ADD4

DDR_ADD12
DDR_ADD11
DDR_ADD9
DDR_ADD8

DDR_DM1
DDR_CK#
DDR_CK
DDR_CKE

DDR_DQ12
DDR_DQ13
DDR_DQ14
DDR_DQ15

DDR_DQ8
DDR_DQ9
DDR_DQ10
DDR_DQ11

DDR_DQS1

1

RP402

2
3
4

22 OHM +-5% 1/16W

1

RP403

2
3
4

22 OHM +-5% 1/16W

1

RP404

2
3
4

22 OHM +-5% 1/16W

1

RP405

2
3
4

22 OHM +-5% 1/16W

1

RP406

2
3
4

22 OHM +-5% 1/16W

1

RP407

2
3
4

22 OHM +-5% 1/16W

1

RP408

2
3
4

22 OHM +-5% 1/16W

1

RP409

2
3
4

22 OHM +-5% 1/16W

1

RP401

2
3
4

22 OHM +-5% 1/16W

1

RP410

2
3
4

R4182

22 OHM +-1% 1/10W

8
7
6
5

8
7
6
5

8
7
6
5

8
7
6
5

8
7
6
5

8
7
6
5

8
7
6
5

8
7
6
5

8
7
6
5

8
7
6
5

DDR_DQS0_DDR_DQS0

DDR_DQ4_
DDR_DQ5_DDR_DQ5
DDR_DQ6_
DDR_DQ7_

DDR_DQ0_
DDR_DQ1_
DDR_DQ2_
DDR_DQ3_

DDR_RAS#_
DDR_CAS#_
DDR_WE#_
DDR_DM0_

DDR_ADD10_
DDR_BA1_
DDR_BA0_

DDR_ADD3_
DDR_ADD1_

DDR_ADD0_

DDR_ADD6_
DDR_ADD5_
DDR_ADD4_

DDR_ADD12_
DDR_ADD11_
DDR_ADD9_
DDR_ADD8_

DDR_DM1_
DDR_CK#_
DDR_CK_
DDR_CKE_

DDR_DQ12_
DDR_DQ13_
DDR_DQ14_
DDR_DQ15_

DDR_DQ8_
DDR_DQ9_
DDR_DQ10_
DDR_DQ11_

DDR_DQS1_

DDR2_5V

DGND

DDR_DQ0_
DDR_DQ1_

DDR_DQ2_
DDR_DQ3_

DDR_DQ4_
DDR_DQ5_

DDR_DQ6_
DDR_DQ7_

DDR_DQS0_

DDR_DM0_
DDR_WE#_
DDR_CAS#_
DDR_RAS#_

DDR_BA0_
DDR_BA1_
DDR_ADD10_
DDR_ADD0_
DDR_ADD1_
DDR_ADD2_
DDR_ADD3_

C4205

+

100UF16V

1
2
3
4
5
6
7
8

9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

C4197
100N 16V

U402

VDD
DQ0
VDDQ
DQ1
DQ2
VSSQ
DQ3
DQ4
VDDQ
DQ5
DQ6
VSSQ
DQ7
NC
VDDQ
LDQS
NC
VDD
NC
LDM
WE
CAS
RAS
CS
NC
BA0
BA1
AP/A10
A0
A1
A2
A3
VDD

DRAM

C4198
100N 16V

VSS
DQ15
VSSQ
DQ14
DQ13

VDDQ

DQ12
DQ11
VSSQ
DQ10

DQ9

VDDQ

DQ8

VSSQ

UDQS

VREF

VSS

UDM

CLK

CLK

CKE

VSS

C4199
100N 16V

NC

NC

NC
A12
A11

A9
A8
A7
A6
A5
A4

C4201

C4200

100N 16V

100N 16V

DDR2_5VDDR2_5V

66
65

DDR_DQ15_

64
63

DDR_DQ14_

62

DDR_DQ13_

61
60

DDR_DQ12_

59

DDR_DQ11_

58
57

DDR_DQ10_

56

DDR_DQ9_

55
54

DDR_DQ8_

53
52
51

DDR_DQS1_

50
49
48
47

DDR_DM1_

46

DDR_CK#_

45

DDR_CK_

44

DDR_CKE_

43
42

DDR_ADD12_

41

DDR_ADD11_

40

DDR_ADD9_

39

DDR_ADD8_

38

DDR_ADD7_

37

DDR_ADD6_

36

DDR_ADD5_

35

DDR_ADD4_

34

DGNDDGND

C4202
100N 16V

R4179
120OHM 1/10W

C4203
100N 16V

DDR_VREF

DGND

C4204
100N 16V

C4207
100N 16V

C4210

10U 16V

DDR2_5V

DGND

R4176
1K 1/10W

R4180
1K 1/10W

DGND

C4211
100N 16V

C4208
100N 16V

D3_3V

R4173 4.7K 1/10W

C4206
1U25V

SPI_CS#

DGND

SPI_DI

SPI FLASH

R4177 22 OHM 1/10W
R4171 22 OHM 1/10W

SPI_HOLD

/CS
SO

/CS
SO
SPI_WP

U403

1

HOLD

2

VCC

3

NC

4

NC

5

NC

6

NC

7

CS
SO/SIO18WP

NC/MX25L3205DMI-12G

U404

1

/CS

2

DO

3

/WP

4

GND

DGND

SCLK

SI/SIO0

NC
NC
NC
NC

GND

W25Q32BVSSIG

8

VCC

7

/HOLD

6

CLK

5

DI

16

CL

R4174 22 OHM 1/10W

15

SI

R4175 22 OHM 1/10W

14
13
12
11
10
9

SPI_WP

DGND

D3_3V

SPI_HOLD

CL
SI

DDR

DDR_DQ[15:0]6
DDR_ADD[12:0]6
DDR_BA[1:0]6
DDR_DQS[1:0]6
DDR_DM[1:0]6

DDR_CKE6
DDR_RAS#6
DDR_CAS#6
DDR_WE#6
DDR_CK6
DDR_CK#6

SPI FLASH

SPI_CS#6
SPI_SCK6
SPI_DI6
SPI_DO6
SPI_WP6

EEPROM

R4178 4.7K 1/10W

预 留

DDR_DQ[15:0]
DDR_ADD[12:0]
DDR_BA[1:0]
DDR_DQS[1:0]
DDR_DM[1:0]

DDR_CKE
DDR_RAS#
DDR_CAS#
DDR_WE#
DDR_CK
DDR_CK#

SPI_CS#
SPI_SCK
SPI_DI
SPI_DO
SPI_WP

SPI_SCK
SPI_DO

D3_3V

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

29

EEPROM(NC)

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

06) DDR/SPI FLASH/EEPROM

Date

OEM MODEL Size
TPV MODEL

PCB NAME

715G3934M0A0000040

Sheet of

7 10Thursday, February 09, 2012

Rev

称爹

A

<称爹>

A3

Service Manual Konka TV

D3_3V

CN401

1

LED-R

2

LED-G

3
4
5

POWER

6
7
8
9

KEY1

10

POWERKEY

11
12

L_SEN

13

NC/CONN

IR & KEYPAD CONNECTOR:

Pin01: LED-G
Pin02: LED-Y
Pin03: IRRX1
Pin04/7: GND
Pin05: POWER
Pin06/08/11/13: NC
Pin09: KEY1
Pin10: POWERKEY
Pin12: L_SEN

NC

1 2

ZD404

DGND

NC

C4219

IR & KEYPAD CONNECTOR

LVDS

NC/0R05 1/16W

BL_ADJ

改为有卡钩料,需

R4051

TODP
TOCLKP
TOCP
TOBP
TOAP
TEDP
TECLKP
TECP
TEBP
TEAP

LVDS

线材匹配修改

CONN

PANEL_VCCPANEL_VCC

2
4
6
8
10
12
14
16
18
20
22
24
26
28
30

DGNDDGND

CN405

1
3
5
7

9
11
13
15
17
19
21
23
25
27
29

TODN
TOCLKN
TOCN
TOBN
TOAN
TEDN
TECLKN
TECN
TEBN
TEAN

CN402

CONN

POWERKEY
KEY1

LED-G
LED-R

POWER

1
2
3
4
5
6

.

PANEL_VCC

R4200
NC

R4201
NC

DGND

PANEL_ON

+5VSB

FB418
300OHM 4A

1 2

1 2

RLZ5.6B

C4214
100pF 50V

ZD402

1 2

DGND

LED-R
LED-G
IRRX1

POWER

DGND

PANEL POWER:
1: OFF
0: ON

FB419

NC

C4215
100pF 50V

R4206 NC

R4208

4.7K 1/10W

C4213
100pF 50V

12

FB427
300OHM 4A

+12V

+5VSB

47K +-5% 1/10W

DGND

R4189

2.2K 1/10W

ZD401

C4216

RLZ5.6B

100pF 50V

R4204

C4224
100N 16V

DGND

D3_3V D3_3V

ZD403

RLZ5.6B

1 2

FB423

NC/120R/6000mA

1 2

FB420

NC/120R/6000mA

1 2

FB421 120R/6000mA

1 2

FB424 120R/6000mA

1 2

+5VSB

R4207

4.7K 1/10W

Q406
MMBT3904

C4217
100pF 50V

1 2

IRRX

最好将ZD及

R4190

4.7K 1/8W

R4116

0R05 1/10W
R41170R05 1/10W

C4218
100pF 50V

DGND

DGND

POWER_KEYIRRX1

R4202

10K 1/10W

Q405
MMBT3904

LSADC1

R4205

120K +-5% 1/10W

100PF

FB425
300OHM 4A

FB426
300OHM 4A

C4221
100N 16V

电 容 放 在靠

12
12

R41931K 1/10W
R41881K 1/10W

R4203

NC/100K 1/10W

D3_3V

1
2
3
4

CN401

Q401

R4195 4.7K 1/10W

MMBT3906

Q404

S

D

S

D

S

D

G

D

AO4449 -7A/-30V

端

Q402

R4194 4.7K 1/10W

MMBT3906

8
7
6
5

C4222

100UF16V

+

DGND

LEDG

LEDRIRRX1

PANEL_VCC

C4223
100N 16V

IR/KEY

POWER_KEY6

PANEL

LEDR

LEDR6

LSADC16

TEAN6
TEAP6
TEBN6
TEBP6
TECN6
TECP6
TECLKN6
TECLKP6
TEDN6
TEDP6

TOAN6
TOAP6
TOBN6
TOBP6
TOCN6
TOCP6
TOCLKN6
TOCLKP6
TODN6
TODP6

PANEL_ON6

KEY16

POWERKEY6

LSADC1
IRRX

IRRX6

POWER_KEY
L_SEN

L_SEN6

LEDG

LEDG6

TEAN
TEAP
TEBN
TEBP
TECN
TECP
TECLKN
TECLKP
TEDN
TEDP

TOAN
TOAP
TOBN
TOBP
TOCN
TOCP
TOCLKN
TOCLKP
TODN
TODP

PANEL_ON

KEY1

POWERKEY

LVDS

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

30

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

07) LVDS/IR/KEY
Wednesday, April 04, 2012

Date

OEM MODEL Size
TPV MODEL
PCB NAME

715G3934M0A0000040

Sheet of

8

10

Rev

称爹

A

<称爹>

A3

Service Manual Konka TV

+24V

AMP_STB

1 2

C601
100N 16V

SGND

R604 1K 1/10W

SH604
SH605

DGND

MUTE_AMP

ZD602

RLZ11B

R602

4.7K 1/10W

SGND

R611 10K 1/10W

+5VSB

R613
10K 1/10W

R614
10K 1/10W

MUTE5V

10K 1/10W

R603
10K 1/10W

Q602
MMBT3904

R612

SGND

SGNDSGND

PGND

Q601
MMBT3906

C623

+

100UF16V

C605
100N 16V

MUTE5V

R610
47K +-5% 1/10W

Q603
MMBT3904

SGND

AOUT_L

DGND

AOUT_R

SGND

PGND
PGND

PGND

SGND

R606

16.2K1/10W

R608

16.2K1/10W

SH601
SH602
SH603

DGND

C609
10uF 25V

R607 33KOHM 1/10W

C610
10uF 25V

SGND

C615
10uF 25V

C616
1uF 25V

SGND

SGND

270K 1/10W

C603

100nF 50V

R605 NC

C608
1U25V

SGND

13
14
15
16
17
18
19
20
21
22
23
24

C618
1U25V

R609 NC

R601

SGNDSGND

10

11

12

49

IN1

TGND

GAIN1
CBIAS
ROSC
AVCC
GND
NC
NC
NC
NC
NC
CLOCK
VREF
PROT

IN225GAIN226MUTEL27NC28NC29NC30NC31VD232VD233NC34OUT235OUT2

SGND

+

C602
330uF 35V

SGND

STBYL

SGND

+24V

C622
100N 16V

C604 100nF 50V

SGND

2NC3

5NC6NC7NC8NC9

VD14VD1

SGND

C620 100nF 50V

OUT11OUT1

DVDD

36

48

NC

47

VS1

46

VS1

45

NC

44

HB1

43

NC

42
41

HB2

40

NC

39

VS2

38

VS2

37

NC

U602
R2A15112FP

SGND

SGND

SGND

SGND

L602

22uH

C611

100nF 50V

C614

SGND

10uF 25V

C617

100nF 50V

L601

22uH

CN602

NC/PHONE JACK

HEADPHONE

SGND

SGND

C607

0.47uF 50V

C621

0.47uF 50V

DGND

1
7
6
3
2
4
5

+

+

DGND

C606
330uF 35V

C619
330uF 35V

A3_3V

C612

R615
NC/27K 1/10W

R619
10K 1/10W

AMP

AOUT_L6
AOUT_R6

MUTE_AMP6

HEADPHONE

HPOUT_L6
HPOUT_R6

HPOUT_JD6

CN601

4
3
2

SGND

R616
10K 1/10W

C626

NC/1U25V

1

CONN

C624 NC/10uF 16V

C625 NC/10uF 16V

R617NC/1K 1/10W

C628NC /100nF 50V

C627NC/100nF 50V

R618 NC/1K 1/10W

DGND

C613

NC

NC

SGND

SGND

Change from 100uF(Dip) to 10uF(SMT) on 10/21

For layout smoothly, chang from
3V3 to +5VSB,and adjust the
value of R615,R619 on 20101104

12

12

ZD601
NC/MLVG0402

ZD603

NC/MLVG0402

DGND

AOUT_L
AOUT_R

MUTE_AMP

AMP_STB6

AMP_STB

HPOUT_L
HPOUT_R

HPOUT_JD

HPOUT_R

HPOUT_JD

HPOUT_L

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

31

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

08) AMP/HP

Date

OEM MODEL Size
TPV MODEL

PCB NAME

715G3934M0A0000040

Sheet of

9 10Thursday, February 09, 2012

Rev

称爹

A

<称爹>

A3

Service Manual Konka TV

+5VSB

CN701

1
2
3
4
5
6
7
8
9
10
11
12

CONN

POWER/BL CONNECTOR:

Pin01: BACKLIGHT ON/OFF
Pin02: BACKLIGHT PWM
Pin03: +12V
Pin04: +12V
Pin05: GND
Pin06: GND
Pin07: GND
Pin08: +24V
Pin09: +24V
Pin10: POWER ON/OFF
Pin11: +5VSTB
Pin12: +5VSTB

R721
10 OHM 1/10W

C734
100N 16V

C742

100N 16V

DGND

DGND

DGND

1

VCC

2

REF

3

GND
FB4EN

U701

AT1529F11U

Vout = 0.8x(R1+R2)/R2

需确认

L701的RATING

E-PAD

PGND

VIN

LX

，并将

R702

10K 1/10W

12V

DGND

9
8
7
6
5

DGND

DGND

BL_ADJ

R717

10K 1/10W

L701

R722

R705 NC

R706 4.7K 1/10W

Q703

C705

MMBT3904

0.47UF 10V

DGND

R712

1K 1/10W

C706

NC

DGND

FB702
NC/120R/6000mA

1 2

FB716
NC/120R/6000mA

1 2

FB704
120R/6000mA

1 2

FB705
120R/6000mA

1 2

+5VSB

C723
100N 16V

DGND

DGND

FB708
120R/6000mA

1 2

FB715
120R/6000mA

1 2

C735

+

NC/220uF 16V

NC

L701

4.7uH

C741
1NF 50V

的 位置留大些

+5VSB

DGND

DGND

Q701
MMBT3904

C737

4.7UF 10V

R723

51K 1/10W

DGND

R710

NC/1K 1/10W

Q706

NC/MMBT3904

C712
NC/100N 16V

C717

100nF 50V

DGND

R718
NC

R719

4.7K 1/10W

C725
100N 16V

DGND

120R/6000mA

1 2

C738
100N 16V

DGND

R1

R724

16.2K1/10W

R2

+3V3

R729

NC/10K 1/10W

R713

100 OHM 1/10W
R714

NC/4.7K 1/10W

+

+

POWER_ON_LV1

+

FB712

C743
100N 16V

BL_ON_OFF

BL_PWM

+12V

C707
NC/330UF 35V

+24V

C708
NC/330UF 35V

+5VSB

C701

220uF 16V

+5VSB

C736
100N 16V

DGND

+3V3

C744

22uF 10V

DGND

+

C745
220uF 16V

POWER_ON_LV2

47K +-5% 1/10W

R725
NC

R711

4.7K 1/10W

+3V3

1 2

DGND

C753

100N 16V

DGND

需确认

FB717

120R/6000mA

1 2

+5VSB

R707

DGND

FB718

120R/6000mA

C713

100N 16V

NC/100UF 25V

DGND

C710
100N 16V

1
2
3

DGND

L702的RATING

C719

100N 16V

DGND

R709

4.7K 1/10W

Q705
MMBT3904

C714

R732
10 OHM 1/10W

VCC
REF
GND
FB4EN

Vout = 0.8x(R1+R2)/R2

10K 1/10W

+

U702

E-PAD

PGND

AT1529F11U

3

C721

+

100UF16V

+5VSB

R703

Q704
MMBT3904

DGND

U703

VIN3VOUT

ADJ(GND)

1

220 OHM 1/10W

R728
0R05 1/10W

9
8

VIN

7

LX

6
5

DGND

，并将

L702

U704 G1084T43Uf

VOUT

VIN

ADJ

1

R720

100R 1/10W 1%

DGND

Q702

1

S

2

S

3

S

4

C703

100N 16V

R708
120K 1/10W

5V SWITCHER FOR STB CUT OFF

2

C715

+

220uF 16V

R715

C750

+

NC/220uF 16V

R716

NC

L702

4.7uH

C758

1NF 50V

的 位置留大些

2

R701

100R 1/10W 1%

DGND

G

AO4449 -7A/-30V

R704

NC/100K 1/10W

1 2

C716

1 2

100N 16V

120R/6000mA

1 2

C748

C757

100N 16V

4.7UF 10V

DGND

R726

R1

30K 1/10W 1%

R727

47KOHM +-1% 1/10W

R2

DGND

C720
100N 16V

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

Date

D
D
D
D

FB711

0R

FB701

120R/6000mA

FB719

C751
100N 16V

09) POWER

8
7
6
5

DGND

+5VSW

DGND

C752

22uF 10V

DDR2_5V+5VSW

+

STB1_2V

A1_2V

C702

C749
100N 16V

220uF 16V

DGND

+5VSW

C704
100N 16V

NC/100UF16V

FB714

0R

实为

1 2

C747

+

1.3V

D1_2V

For layout smoothly, chang from
A3_3V to D3_3V on 20111101

OEM MODEL Size
TPV MODEL

PCB NAME

Sheet of

D3_3V

A3_3V

715G3934M0A0000040

10 10Wednesday, April 04, 2012

POWER

POWER_ON_LV16
POWER_ON_LV26

BL_ON_OFF6

BL_PWM6

BL_ADJ

1073 POWER

FB707

120R/6000mA

1 2

FB710

120R/6000mA

1 2

C732

C732

10U 16V

修 改

FB713

120R/6000mA

1 2

D3_3V+3V3

CS C724

DGND

TMDS3_3V

CLOSE TO RTD2674

FB709

120R/6000mA

1 2

C726

10U 16V

DGND

POWER_ON_LV1
POWER_ON_LV2

BL_ON_OFF
BL_PWM
BL_ADJ

A3_3V

CS NC C733

BB3_3V

Rev

称爹

A

<称爹>

A3

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

32

Service Manual Konka TV

SW001

3 4

KEY1

POWERKEY

DGND

C013
NC

D3_3V

DGND

DGND

R019
NC

C011

0.1uF 50V

C012

0.1uF 50V

R010
NC

R017

750R 1%

R018

750R

R011
7K5 1/10W 1%

R012

2.7K 1%

R013

1.8K 1%

R014
1K 1%

R015

750R

1 2

SW

SW002

3 4
1 2

SW

SW003

3 4
1 2

SW

SW004

3 4
1 2

SW

SW005

3 4
1 2

SW

SW006

3 4
1 2

SW

SW007

3 4
1 2

SW

077G602S 3A HJ

VOL+

DGND

VOL-

DGND

CH+

DGND

CH-

DGND

MENU

DGND

Source Select

DGND

Power ON/OFF

DGND

KEY111
POWERKEY11

KEY1

POWERKEY

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

33

Title

<Title>

Size Document Number Rev

<Doc> <RevCode>

B

Date: Sheet of

1 1Thursday, February 09, 2012

Service Manual Konka TV

1

2

1

2

6.2 电源板

715G5309P01001002S

1 2

1 2

DSPL-501N-A21F

t

t

R9132

620K

FB9908
BEAD

-

4

FB9907

BEAD

2

N

1

L

CN901
CONN

SG9901

C9906

100PF 250V

NR9902
NTCR

NR9901
NTCR

! !!

R9133

620K

!

RV9901

TVR14561KFAOZF

1 2

2

1 2

3

!

C9902
470PF 250V

!

L9901
30MH

124

!

C9901

470NF 305V

!

BD9101
GBL408-C

+

FB9902
BEAD

C9904
470PF 250V

3

!!

C9907

100PF 250V

R9134

620K

CN9901

SOCKET

!

1

!

+

13*40

R9101

6.8K 1/4W

R9102

6.8K 1/4W

R9103

6.8K 1/4W

SG9902
DSPL-501N-A21F

100KOHM +-5% 1/8W

1 2

!

F9901

T3.15AH 250V

1 2

3 4

C9101A

47UF 450V

R9114

FB9901

BEAD

+

13*40

!

C9905
1NF 250V

C9102A

47UF 450V

C9124
22N 50V

!

C9101

+

NC

13*45

1
2
3

220 OHM 1/4W

C9106
470P 50V

IC9101

LD7750RGR

OTP

HV
COMP
CS

VCC

GND4OUT

R9113

FB9906

BEAD

1 2

!

+

C9102
NC

13*45

8
6

5

2SD1623S-TD-E

C9125

2.2nF 630V

C9103

2.2nF 630V

R9110
47OHM +-5% 1/8W

C9104
100N 50V

R9130

470R

Q9102

+

10*7

C9105

47UF 50V

C9119

100N 50V

R9104
100K 1/4W

R9105

100K 1/4W

!

D9103
FR107

!

Q9101
AOTF8N65

R9111
10K 1/8W

1 2

R9129
470 OHM

R9131

1K 1/8W

R9106

100K 1/4W

R9107
100K 1/4W

R9112

0.43 OHM +-5% 2WS

+12_16V

ZD9101
GDJ13B

+5.2V

C9126
100PF

!

D9105
FR107

HS1
HEAT SINK

HS4
SHIELD

!

T9101

POWER X'FMR

6

5

4
2

1

R9108

4.7 OHM

12

43

(D9101&D9102)

1
2
3
4

(C9101A&C9102A)

1
2
3

12
11

8
7

10
9

IC9102
056G 139 3A
PC123X2YFZOF

(Q9101)

HS3
HEAT SINK

D9101

3

MBRF1560CT

2

1

R9115

47 OHM 1/4W

R9116

47 OHM 1/4W

100 OHM 1/4W

100 OHM 1/4W

100 OHM 1/4W

3

1

1
2
3
4

+

C9109

330UF 16V

C9107

10*12

1NF 500V

R9118

R9119

R9120

C9108
1NF 500V

2

D9102
MBRF20150CT

R9122

3.3K +-5%1/8W

1K OHM +-5% 1/8W

ZD9104

BZT52-C5V6

1 2

絬 隔 瓜 絪 腹

Key Component

AS431AZTR-E1
IC9103

T P V ( Top Victory Electronics Co . , Ltd. )

01.POWER

Date

C9117

470NF 50V

R9124

L9101

3.5uH

C9110
100N 50V

C9122

470UF 25V

R9121
1K 1/8W

+

+5.2V

R9123
3K3 1/8W 1%

ON/OFF

+5.2V

C9111

+

470UF 25V

C9112
100N 50V

10*12

L9102

3.5uH

C9113

C9114

+

470UF 25V

100N 50V

10*1210*12

+12_16V

1 2

+12_16V

R9125
68K 1/8W 1%

R9126
2K43 1/8W 1%

OEM MODEL Size
TPV MODEL
PCB NAME

Sheet of

Q9103
PMBS3904

715G5309-P0D-000-0020

1 2Thursday, March 29, 2012

C9118
100N 50V

ZD9102

GDZJ22B

D9107
1N4148

C9120
1NF

+12_16V

C9115
100N 50V

DIM

+5.2V

+12_16V

C9123

+

470UF 25V

10*12

+5.2V

1 2

1N4148

R9127

3.3K +-5%1/8W

R9128
1K 1/8W

Rev

称爹

ZD9103
GDZJ5.6B

D9106

CN9101

13
12
11
10

9
8
7
6
5
4
3
2
1

CONN

A3

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

34

Service Manual Konka TV

R8107

0.1R

FB9905

1 2

JUMPER

C8106
1NF

LED1

LED2

LED3

LED4

+

C8102
47UF 100V

10*1210*12

C8111

NC

3

3

3

3

D8103
BAV99

D8104

BAV99

D8105

BAV99
D8106

BAV99

+

C8113
47UF 100V

10*12

R8115
51K 1/4W

R8117

3.6K 1% 1/8W

2

1

2

1

2

1

2

1

VFB

VLED+

R8116
51K

R8120

0R05 1/6W 5%

150K 1/8W 5%

+12_16V

C8108
10N 50V

+12_16V

R8110

51K 1/4W

R8114

51K 1/4W

R8111

18K 1/8W 5%

VBJT

C8105
100N 50V

R8101

51K 1% 1/8W

VSET

R8112

0R05 1/6W 5%

+

C8101

470UF 25V

C8109

100N 50V

C8104
100N 50V

C8114

10N 50V

DIM

VSET

ON/OFF

VFB

200K 1/8W 1%

+5.2V

Q8102

2N3904

1
2
3
4
5
6

R8102

R8113

18R 1%

IC8501
PF7001S

EN
DIM

VADJ

GM

VBJT

VFB

VCC

VSET

VMOS

OVP

GND

RT7CS

VADJ

R8121

13R 1%

SLP

SLP

14

VADJ
13
12

11
10
9
8

R8108

200OHM +-5% 1/8W

C8110

1NF

Q8103

2N3904

VBJT

L8102
47UH

Q8104

2N3904

R8122

13R 1%

D8102
RB160M-60TE25

C8103
1uF

LED2LED1 LED4LED3

R8129

NC

Q8101

AO4482L

R8104
33 OHM

R8103
10 OHM 1/4W

R8130

NC

Q8105

2N3904

R8123
13R 1%

FB9904

BEAD

1 2

5

D8D7D6D

S1S2S3G

4

12

R8105
15R 1/8W 5%

+12_16V

R8131

NC

Q8106

2N3904

R8124
13R 1%

C8107

1NF 500V

Q8107

2N3904

R8125
13R 1%

1 2

C8115
100PF

R8106
10K 1/8W

D8101
SR510-22

R8118

1M 1/6W 5%

R8119

LED4

LED1

LED3

LED2

SLP

C8112

NC

VLED+

CN8501 For LG
Panel(LC215EUE)

CN8101& CN8102
For FFC TRF
Board

LED1

CN8103

2

1

4

3

6

5

NC

CN8102

2
1

NC

6
5
4
3
2
1

7 8

CN8501 For
AUO&TPV

CN8101
CONN

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

35

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

02.LED DRIVER

Date

OEM MODEL
TPV MODEL
PCB NAME

Sheet

715G5309-P0D-000-0020

of

2 2Monday, May 14, 2012

Size
Rev

称爹

B

Service Manual Konka TV

6.3 遥控板

715G5061R02002004M

CN01
CONN

33G8032 4F HR

LED

R002 220 OHM 1/10W

081G 14 50 EL

Red

LED1
264-10SURC/S530-A3

1 2

Top View

65

1
2
3
4

IR

VCC

R001 15K 1/10W

C001

0.1uF 50V

U001

1

VOUT

2

GND

3

VCC

KSM-603TM2M

056G 627911

16 mm

Dip LED

IR

37mm

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

Date

715G5061-R0A-000-0040

02-IR&LED

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

36

OEM MODEL Size
TPV MODEL
PCB NAME

Sheet of

715G5061-R0A-000-0040

2 2Thursday, May 26, 2011

Rev

称爹

A

A

<称爹>

Service Manual Konka TV

715G4938R01000004S

76

CN0201

1
2
3
4
5

CONN

EMI_GND

LED1_ON

LED2_STBY

1 2

FB0201

600R/200mA

1 2

FB0202

600R/200mA

1 2

FB0203

600R/200mA

1 2

FB0204

600R/200mA

100N 50V

C0201

VCC_STBY

C0202

100N 50V

R0201

330OHM 1/10W

LED

LED0201

BLUE

BL UE

Q0201

PDTC114EU

R1

1

R2

C0203

100N 50V

VCC_STBY

330OHM 1/10W

4

1

2 3

32

32

C0204

100pF 50V

R0202

RED

RED

Q0202

PDTC114EU

R1

1

R2

1 3

2K7 1/16W 5%

ZD0202

BZX84-C5V1

VCC_STBY

C0205

4.7uF 10V

R0204

47R 1/16W 5%R0203

ZD0201

BZX84-C5V1

1 3

IRM-3638TF16

3

VS

1

OUT

2

GND

U0201

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

Date

02. IR BOARD

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

37

OEM MODEL
TPV MODEL

PCB NAME

Sheet

Size

A

Rev

A

称爹

of

2 2Wednesday, May 18, 2011

<称爹>

Service Manual Konka TV

7. 软体更新和 DDC 改写

7.1 软体更新步骤

采用 U 盘烧录

1. 准备工作

1.1 工具：U 盘（FAT 格式为佳）；

1.2 待烧录软体，需将软体文件名更改为“upgrade.pkg”；

2. 烧录

2.1 将待烧录文件的文件命名重命名为“upgrade.pkg”，并拷贝到 U 盘根目录下；

2.2 TV AC 断电，将 U 盘插到 TV USB 接口，再插上电源线。

2.3 TV 开始升级软体，TV 为 off 状态无升级过程提示（U 盘灯闪烁表示正在升级软体）， 升 级

完 后 TV 自动开机，整个过程大约需要 1 分钟。

3. 确认软体版本

进入 CSM 模式确认软体版本(在遥控器上按 1-2-3-6-5-4 进入)。

7.2 EDID 烧录 SOP

此机种 EDID 数据在 PCBA 线上烧录，使用特殊治具，无需在重新烧录 EDID

38

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

8. 工厂模式调整

ADC 调整

进工厂模式方法。
按遥控器 ‘menu’+’1’+’9’+’9’+’9’ or ‘menu’+’1’+’9’+’9’+’9’+’ok’.

39

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV
ADC 调整方法

首先：进工厂模式
第二：选择到 “Current Source”项.
第三：设置 Timing 和 Pattern .

最后：选择 “Auto Color”项 .
设置信号源的 Timing 和 Pattern

1.该机种需要调整两个 source( YPbPr,VGA)的 ADC.

2.Timing 和 Pattern 参数设置 : YPbPr：Timing 311 pattern 185
YPbPr：Timing 314 pattern 185

VGA：Timing 137 pattern 42

白平衡调整步骤：

1. 先进工厂模式
按 RC key ‘menu’+’1’+’9’+’9’+’9’+’recall’ or ‘menu’+’1’+’9’+’9’+’9’+’ok’.

2. 以调整 Ypbpr_Normal 色温为例:

a.选择项目“Source”: Ypbpr 和项目 “Color Temp”: Normal .

b.调整 gain of RGB 满足如下色温规格.
(COMPONENT mode: TIM = 314; PAT = 141(80IRE))

3. 以调整 VGA_Normal 色温为例:

a.选择项目“Source”: VGA 和项目 “Color Temp”: Normal .

b.调整 gain of RGB 满足如下色温规格.
(COMPONENT mode: TIM = 137; PAT = 141(80IRE))

Normal/ (7500°K) Warm/ (6500°K) Cool / (9300°K)

x (center) 0.285 ± 0.020 0.294± 0.020 0.275± 0.020
y (center) 0.296 ± 0.020 0.309± 0.020 0.287± 0.020

Lv(center)

>180cd >180cd >180cd

40

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

是

无

有

9.故障处理流程

检测插座是否有电或硬开关是否打开

无电（LED 不亮）

检测电源板 CN9101 的 PIN2/3 是否有 5.2V 电压输出

检测 IR 板及 LED 灯

更换IR板

有

无法启动

无

重插电源插座或开启硬开关

更换电源板

检测电源板 CN9101 的 PIN5/6 是否有 12_16V 电压

有

检测按键板的 POWER 键是否失灵

更换按键板

更换 IR 板

检测 IR 板的红外接收器 U001 是否失灵

是

41

无

更换电源板

否

否

更换主板

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

是 否

否

Panel

无画

检测 TV 是否受控，能否用遥控器或按键板开关机

检测 LVDS 线是否良好

是

检测主板上 CN405 的 PIN5/6/7/8

是否有 5V 供电

是

先更换主板

否

更换主板

检测是否 OK

是

否

检测是否有背光

检测主板 CN701 是否有 BL 信号

否

是

重插或更换 LVDS

检测电源板 CN9101 的 PIN5/6 是否有 12_16V 电压

是

否

更换主板

否

更换主板

更换 Panel

更换

更换电源板

42

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

OK

画异

彩条、水波纹、画抖、画闪、

鬼影、残影、拖影等干扰

检测附近是否有干扰源

是 否

排除干扰源

检测信号源出

信号是否正常

是 否

检测信号线

是否良好

是 否

先更换主板

更换信号线

检测是否

重新设置

信号源

TV 画面雪花点、重

影、细线、条纹干扰

是 否

重新连接

TV 信号

排除干扰源

检测 TV 信号线

是否接触不良

检测附近是否

有高频干扰源

是 否

升级软体

用场强仪检测信号强度

是否在 45-100db 之间，

65db 左右为最佳值

是

否

间歇性画异加温
画异冷开机画异

检测软体版本是
否需要更新

是 否

先更换主板

检测是否 OK

否

取回站内
加温检测

否

更换 Panel

更换主板

太弱：加装信号放大器
太强：减少信号放大器

或加装信号衰减器

43

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

TV

DK制

是

否

无声或声音异常

检测信号源音频接口是否正确，或

是

检测 TV 是否被静音，调整音量大小，

或进入菜单进行复位看是否 OK

否

检测主板到喇叭的连接线是否断路

是 否

更换连接线

检测喇叭阻抗是否变质

(喇叭阻抗值标在喇叭上)

是 否

更换喇叭

制式是否为

否

重插音频接口或设置 TV 制式

更换主板

升级软体

用别的 TV测试是否能收到此台

检测此频道是否发生频

偏，尤其是使用卫星信号

是

收不到台或收台不全

检测软体版本是否需要更新

是 否

用场强仪检测信号强度是否在
45-100db 之间，65db 左右为最佳值

是

否

和客户说明当地 TV信号未转播此台

否

太弱:加装信号放大器
太强:减少信号放大器或加装信号衰减器

建议客户重新

更换主板

设置信号源

44

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

异响

更换喇叭

喇叭异响

（破音，滋滋声）

检测喇叭是否变质

是 否

电源板，PANEL 异响

更换电源板/PANEL

主板功放异常

更换主板

遥控失灵

检查遥控器电池是否未安置好或没电

是 否

重新安置或更换电池 用别的遥控器测试是否可用

是 否

更换遥控器

检测 IR 板是否异常

是

更换IR板

否

更换主板

45

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

更换按键

否

OSD 不稳定或无法正常工作

按键板连接正常吗？

是

按键正常吗？

是

按键板有无故障？

是

检查主板

否

否

接好按键板

更换按键板

46

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

10. BOM

注意: 以下料件信息仅供参考，如 有 变 更，恕不另行通知，请到 http://cs.tpv.com.cn 获取最新
信息。

LED24F2260CE

E2CC9KNDBGKANNZ

点位 物料 物料描述 组件数量

040G 58162435A MANUAL P/N LABEL 1
085T 583123 1 GP GASKET_ELECTRIC 3

E08901 089G214A15N HL AC POWER CORD 1500mm 1
E08901 089G214A15N JR AC POWER CORD 1500 for China 1
ECN701 095G801313RM25 HARNESS 13P(2506)-12P(2506) 80mm 1
ECN701 095G801313XM25 HARNESS 13P(2506)-12P(2506) 80mm 1
ECN8101 095G8014 6DY01 HARNESS 6P-6P(CI1406S) 250mm 1

0M1G 930 4 47 CR3 SCREW 1
0M1G 940 6 47 CR3 SCREW 4x6 5
0M1G 940 12225 HX SCREW M1-MACHINE SCREW x12.0 2
0M1G1730 8120 RA SCREW 3x8 9

M00101 0Q1G 930 8 47 H1 SCREW 3x8 1
M00101 0Q1G 930 8 47 RA SCREW 1
M00102 0Q1G 940 14 47 H1 SCREW Q1-SELF TAPING SCREW :Q x14 1
M00102 0Q1G 940 14 47 XL SCREW Q1-SELF TAPING SCREW:Q x14 1
RF01 317GARFM001CHH RF MODULE CBIP-VII 1
RF01 317GARFM006CHH RF MODULE CBIP-X 1
SP01 378G0050561YAB SPEAKER 8 OHM 5W 100X27 0 NO 2
ECN601 395G801404WY10 HARNESS 4P-B&R+B&W 500/650mm 1
ECN402 395G801406WY08 HARNESS 6P-5P 400mm 1
ECN4005 395G801830LY30 LVDS CABLE 30P-30P 400mm 1
E098 398GRABD3NCKAC REMOTE KONKA RL76D-3 chinese 1

708TK0690WPZ01 KONKA 40 (1520 CHINA) 1
052G 1185 1 BIG TAPE(Y1200141) 150
J45G 77 6 PE PACKING 0.5
Q07G 2 L 85 WOOD PALLET 1120x1240 130 0.012

47

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

Q07G 2 L 86 WOOD PALLET 1120x620 130 0.001
Q44G6002110 60 PAPER BOARD 0.007
Q44G6002120109 PAPER BOARD 0.059
Q44G9003176 CORNER PAPER 1760 0.053
Q50G 4 10 TIE (Y1900221) 45
709T00ZP000002 COMSUMPTIVE ASSY 1
052G 1186 SMALL TAPE 10
049G 51500 GP ERADICATOR 0.244
Q52G1501150523 W INSULATING PLATE 56
052G 2191 A PAPER TAPE 27
Q49G00CA2JL0HF 塑胶壳清洗剂 0.1

E750 750GBV236W1131N000 LCD TPM236H3-WU3110 4851 FQ TPV 1
805TF2260K2Z 亦庄厂 KNK 2674 方案 805 组件 1
E004 705TJC7700300 Switch ASS'Y 1
756TJCCB0KD0030001 MCU ASSY 1
E001 CBPFBK1DJN CONVERSION BOARD 1
E003 IRPFBJC5 IR BOARD 1
E002 PLTV1E514XJGH ADAPTER BOARD NA 1

J40G024085801A RATING LABEL for KONKA LED24F2260CS 1
J41G24MV85801A MANUAL LED24F2260CE 1
J44GK06985801A00SK ARTWORK CARTON 1
P15T163820100000JH BKT_POWER_BTM 2
P15T163910100000JZ BKT_PCB_MAINBD_R 1
P15T164020100000JH BKT_SPEAKER 1
P34E1087XAY01L0100 STAND 1
P34E1088ADT01L0133 BASE 1
P34E10890GM03K0229 REAR_COVER 1
P34E1090ADT01L0101 DECO_BEZEL 1
Q11T5005 2 WIRE SADDLE 1
Q12G6082 3 FOOT PAD 6
Q15T129510100000JH BKT_HOLDER 1
Q16G0002020021 GASKET 1
Q36T 600 30 2 HIMERON 1

48

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Service Manual Konka TV

Q36T 600 35 18 GP NONWOVEN FABRIC 1
Q40G000185803B SN LABEL 1
Q40G000185804A CARTON LABEL 90x78mm 1
Q40G000200132B OTHER LABEL for Energy-saving products 2
Q40G201223600200ZA LABEL IO_SIDE_BKT 1
Q41G78DV85805A 合格证 内销合格证 1
Q44GK0691010KM CUSHION-T 1
Q44GK0692010KM CUSHION-B 1
Q45G88010TV03300SJ PROTECT BAG 1
Q45G88010TV03700SJ PROTECT BAG 1
Q45G88010TV05600SJ PROTECT BAG 1
Q45G99010TV03700SZ PROTECT BAG 1
Q50G 500523 JY CABLE TIE 1
Q52G18010TV0500AZA INSULATING SHEET 1
Q52G18010TV06500JF INSULATING SHEET 1

ECN402 S95G801406SY08 HARNESS 6P-5P 400mm 1
ECN4005 S95G801830SY30 HARNESS 30P-30P 180mm 1

X15T819210100000JH BKT_VESA 4
X33E0021 GM 1G0100 COVER_VESA 3
X35T8014001D1C0100 DECO_BEZEL 1
X40G000285801A CEL LABEL KONKA 1
X40G000285802A

OTHER LABEL 防拆标签

X41G78DV85801B WARRANTY CARD LED24F2260CE 三包凭 1

1

49

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
